Системная плата ASUS P5GD2 Premium (Wireless Edition) на базе чипсета Intel 915P


ASUS, похоже, решила любую модель формата ATX собственного производства выпускать в варианте «суперлюкс», на чем бы она не была основана. Таким образом, Platinum-вариант платы на базе i915P (напомним, что «самым крутым» в 900-й линейке чипсетов является не он, а i925X) оснащен не то что великолепно, а просто «под завязку». Кому может понадобиться решение на не топовом чипсете, оснащенное тремя (!) сетевыми интерфейсами (два Gigabit Ethernet, и еще один Wi-Fi «g») и двумя RAID-контроллерами (SATA и PATA) — сие нам неведомо. Впрочем, раз продукт вышел значит, наверное, есть такие люди. Но почему-то кажется, что не у нас, не у нас… Впрочем, быть может, мы излишне пессимистичны.

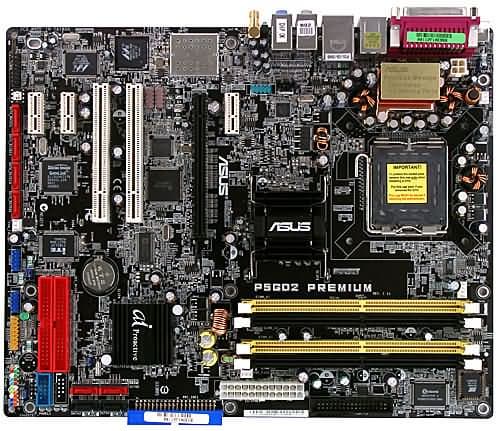

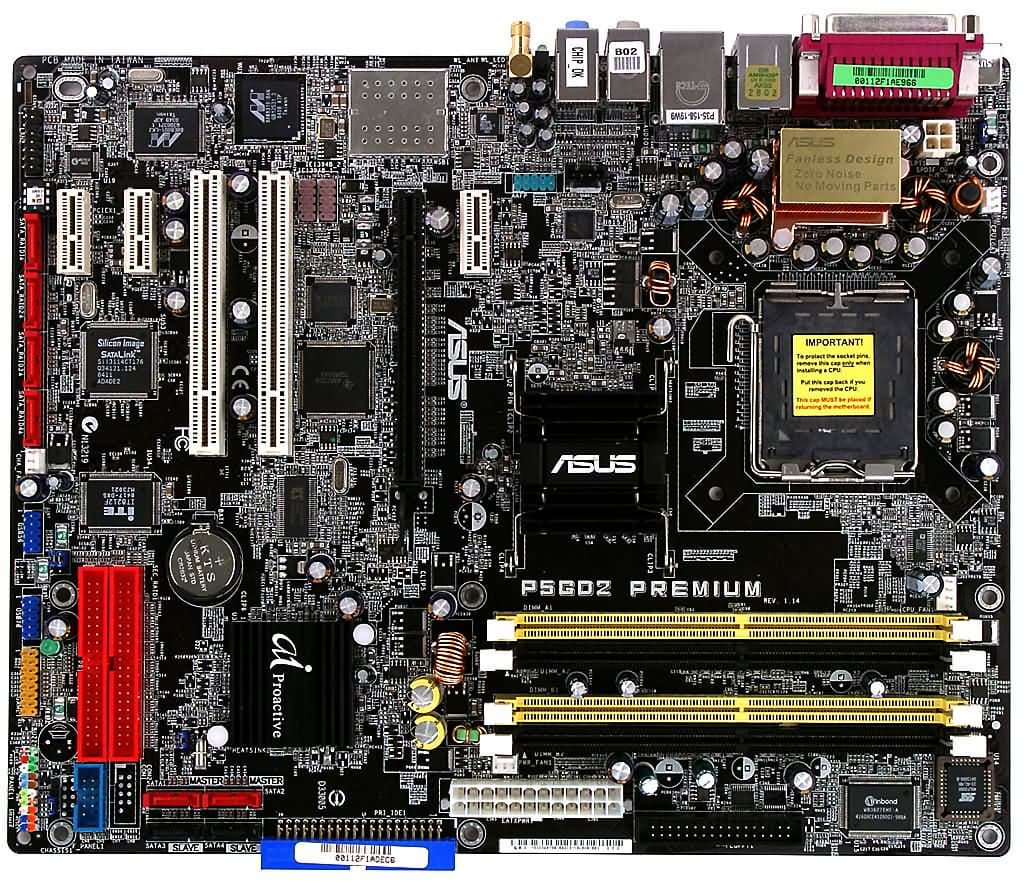

Разводка платы привычна и не слишком удобна (в основном это относится к ряду разъемов, расположенных у левого края), но такова плата за оснащение. Доступ к перемычкам может быть затруднен при установке платы в корпус, их краткое описание приведено на текстолите. Наличие +5 В Standby индицирует зеленый светодиод. В четырехканальном импульсном стабилизаторе напряжения питания процессора применены 1 конденсатор по 1500 мкФ, 4 по 1000 мкФ и несколько менее емких. На плате находятся стабилизаторы напряжения шины PCI-E x16 (2x1000 мкФ) и памяти (4x1000 мкФ).

На плате нет разведенных, но не распаянных мест под микросхемы и разъемы. Размер платы – 305х245 мм («широкий» ATX, крепление к корпусу девятью винтами, все края платы жестко фиксированы). Для осуществления системного мониторинга используются возможности микросхемы Winbond W83627EHF-A. Контролируются:

  • напряжения процессора, памяти, +3,3 и +/-12 В;
  • частота вращения 4 вентиляторов;
  • температуры процессора (встроенным датчиком процессора);
  • температура платы (встроенным датчиком на плате).

Порты, коннекторы и разъемы на поверхности платы:

  • Процессорный сокет (Socket 775);
  • 4 x DDR2 SDRAM DIMM (различаются цветом, сгруппированы попарно);
  • 1 x PCI-E x16 (с защелкой);
  • 3 x PCI-E x1;
  • 2 x PCI 32-bit / 33 МГц;
  • Питание: стандартный EPS12V (24pins), 4-контактный для 12 В;
  • 1 x FDD;
  • 1 x IDE (Parallel ATA) «чипсетный»;
  • 2 x IDE (Parallel ATA) за счет дополнительного контроллера;
  • 4 x SATA (Serial ATA) «чипсетные»;
  • 4 x SATA (Serial ATA) за счет дополнительного контроллера;
  • 2 x USB 2.0 (для дополнительных планок);
  • 2 x FireWire-800 (для дополнительной планки);
  • Разъем для подключения планки сетевого адаптера;
  • Разъем для подключения Game-порта;
  • Разъем для подключения COM-порта;
  • Разъем для подключения датчика открытия корпуса;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъемы для подключения планки с дополнительными звуковыми выходами;
  • 4 разъема для вентиляторов (все с контролем количества оборотов).

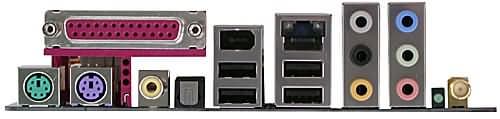

Задняя панель платы (слева направо, по блокам)




  • PS/2 мышь, клавиатура, LPT, S/PDIF-Out типов TosLink и Coaxial;
  • 2 порта USB и FireWire;
  • 2 порта USB и RJ-45 (Gigabit Ethernet);
  • 3 аудиоразъема (Center/Sub, Rear, Side);
  • 3 аудиоразъема (Mic-In, Line-In, Front);
  • гнездо для подключения антенны адаптера WiFi-b/g;


Комплект поставки

  • Упаковка стандартного дизайна;
  • Документация:
    • руководство пользователя (на английском);
    • руководство пользователя адаптера WiFi-b/g (на английском);
    • руководство по установке и настройке платы (на 5 языках, включая русский);
  • Шлейфы:
    • 2 x ATA66/100/133 (черного цвета с логотипом компании);
    • 1 x ATA33 (черного цвета с логотипом компании);
    • 1 x FDD (черного цвета с логотипом компании);
    • 10 x SATA (с 3 переходниками-разветвителями PCPlug-SATA);
  • Планки на заднюю панель:
    • с внешними разъемами для подключения SATA устройств;
    • с 2 портами FireWire-800 и разъемом RJ-45;
    • с 2 портами USB и Game-портом;
    • с COM-портом;
  • Антенна для адаптера WiFi-b/g;
  • Заглушка на заднюю панель;
  • Программное обеспечение на двух компакт-дисках:
    • необходимые для работы платы драйверы;
    • Adobe Acrobat Reader;
    • PC-Cillin 2002;
    • ASUS AI Booster;
    • ASUS Live Update;
    • ASUS PCProbe;
    • ASUS Screensaver;
    • Winbond Voice Editor;
    • Intervideo WinDVD Platinum 5;
    • Intervideo WinDVD Creator Platinum 2;
    • Intervideo WinRip 2;
    • DirectX 9.0B.

Впечатляет количество кабелей Serial ATA (их даже больше, чем количество жестких дисков, которые можно подключить к плате!). С другой стороны, чувствуется, что набор ПО давно не обновлялся DirectX пора бы уже версии 9.0C класть…

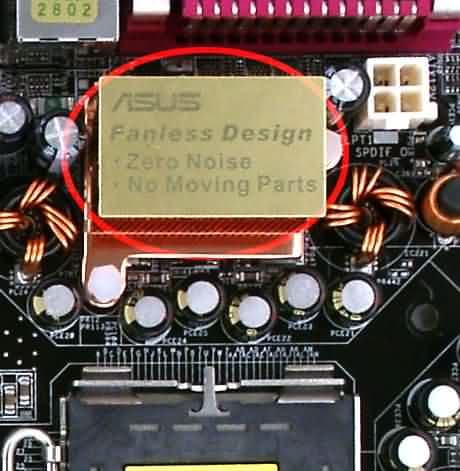

Однако два момента в оснащении платы стоит отметить особо: это медный радиатор, прикрывающий MOSFET'ы на цепях питания и алюминиевую пластину с тыльной стороны платы. Их комбинация носит название «ASUS Stack Cool» и призвана обеспечить хорошее и бесшумное охлаждение цепей питания и пространства под процессорным сокетом. Разумеется, основной группой пользователей, которых заинтересует это нововведение, являются оверклокеры :).





Интегрированные контроллеры

  • Звуковой, на базе HDA-кодека CMedia CMI9880, с возможностью подключения аудиосистем 7.1 и разъемом для подключения фронтальных аудиовходов/выходов;
  • 3 cетевых: Marvell 88E8001-LKJ (Gigabit Ethernet), Marvell 88E8053-NNC (Gigabit Ethernet), и Marvell 88W8310-BAN (WiFi b/g).
  • SATA RAID Silicon Image SiI3114CT176, с поддержкой RAID уровней 0, 1, 0+1, 5 и JBOD с поддержкой 4 разъемов SATA;
  • PATA RAID ITE IT8212F, с поддержкой RAID уровней 0, 1, 0+1 и JBOD с поддержкой 2 разъемов ATA133;
  • FireWire, на базе микросхем Texas Instruments TSB82AA2 и TSB81BA3, с поддержкой 2 портов Firewire-800 и 1 FireWire.
Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.1 и звуковой карты Terratec DMX 6fire:

Общие результаты

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ:+0.18, -0.71Хорошо
Уровень шума, дБ (А):-90.7Очень хорошо
Динамический диапазон, дБ (А):90.6Очень хорошо
Нелин. искажения, %:0.022Хорошо
Интермод. искажения, %:0.031Хорошо
Взаимопроникновение каналов, дБ:-88.9Отлично

Общая оценка: Очень хорошо (подробнее).

Фирменные технологии

  • ASUS AI Net2 (распознавание сетевым контроллером повреждений кабеля с помощью утилиты диагностики);
  • ASUS CrashFree2 BIOS (возможность восстановления BIOS с дискеты или загрузочного CD);
  • ASUS Q-Fan2 Technology (изменение скорости вращения вентиляторов в зависимости от температуры);
  • ASUS POST Reporter (голосовые сообщения о проблемах при загрузке системы, есть возможность создавать собственные сообщения);
  • ASUS EZ Flash (возможность прошивки BIOS без загрузки ОС);
  • ASUS MyLogo 2 (возможность вывести графическую заставку вместо обычной картинки BIOS);
  • ASUS Stack Cool (пассивное охлаждение электронных компонентов платы);
  • ASUS NOS (динамический оверклокинг);
  • ASUS WiFi-g (адаптер WiFi на плате).

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Набор перемычек для включения возможности запуска системы с клавиатуры USB
Перемычка для включения возможности запуска системы с клавиатуры PS/2
Из BIOS, основанного на версии 2.51 от AMIНастройки таймингов памяти+CAS Latency, RAS Precharge, RAS to CAS Delay, RAS Precharge, Write Recovery Time
Выбор частоты работы памяти+Auto, DDR2-400, DDR2-533, DDR2-600
Настройка работы шины PCI/PCI-E x1
Возможность изменения делителя частоты для шины PCI/PCI-E x1+PCI-E=Auto, 90-150 МГц, шаг 1 МГц; PCI=33.33 МГц, Auto, To CPU
Ручное распределение прерываний по слотам
Изменение частоты FSB+100-400 МГц, шаг 1 МГц
Изменение коэффициента умножения процессора+x8-x28
Изменение напряжения ядра процессора+1.3625-1.7 В, шаг 0.0125 В
Изменение напряжения памяти+1.8, 1.9, 2.0, 2.1 В
Изменение напряжения чипсета+Auto, 1.5 и 1.6 В
Изменение напряжения шины PCI-E

Использовалась версия BIOS 1004, как последняя из доступных на время проведения тестирования.

Данные предварительного тестирования

 ASUS P5GD2 PremiumIntel D915GUX
Return to Castle Wolfenstein, 800x600x32229233
Adobe Photoshop 7.0, исполнение скрипта 00:08:2300:08:21
Кодирование DivX 5.1 Pro 00:07:2000:07:21
Архивирование в 7-zip00:07:3800:07:38

Справочная информация



Плата предоставлена на тестирование производителем




29 сентября 2004 Г.
