ASUS P4B533-E ? системная плата на базе чипсета i845E


Один из самых интересных продуктов на базе чипсета i845E — практически все, чем может похвастаться та или иная модель, собрано в ASUS P4B533-E на одной плате.

Комплект поставки включает:

  • Упаковку: коробка стандартного дизайна;
  • Документацию: руководство пользователя материнской платы — на английском языке, краткая инструкция по установке и настройке платы — на 11 языках, включая русский;
  • Кабели: 2 ATA66/100/133, один ATA33 и шлейф для подключения дисковода;
  • Планку на заднюю панель компьютера с 2 портами IEEE1394;
  • Планку на заднюю панель компьютера с разъемами SPDIF-In/Out типа Coaxial;
  • Планку на заднюю панель компьютера с 2 портами USB и Game-портом;
  • Заглушку на заднюю панель;
  • Компакт-диск с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • Adobe Acrobat Reader;
    • 3Deep;
    • CyberLink VideoLive Mail;
    • CyberLink PowerPlayer SE;
    • ASUS Live Update;
    • ASUS HotKey;
    • ASUS Logo;
    • ASUS PCProbe;
    • ASUS Screensaver;
    • Winbond Voice Editor;
    • DirectX 8.1.

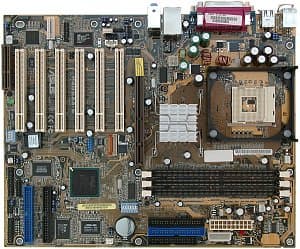

Разводка платы имеет несколько привычных недостатков: разъемы аудиовходов и IDE RAID расположены не совсем удобно, а при вставленной видеокарте затрудняется работа с модулями памяти. Доступ к некоторым перемычкам и переключателям может быть затруднен при установке платы в корпус, их краткое описание приведено на текстолите платы.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены 6 конденсаторов по 3300 мкФ и 4 по 1200 мкФ.

На плату интегрированы следующие контроллеры:

  • звуковой, реализованный на базе микросхемы C-Media CMI8738/PCI-6ch-MX, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом SPDIF;
  • сетевой, реализованный на базе возможностей чипсета, с поддержкой 10BaseT/100BaseTX;
  • контроллер IDE RAID, реализованный на базе микросхемы Promise PDC20276, с возможностью создания RAID уровней 0 и 1 по протоколу ATA133
  • контроллер шины IEEE1394, реализованный на базе микросхемы NEC D72874GC, с поддержкой 3 портов.

Благодаря использованию SmartI/O-контроллера ITE IT8708F-A на плате реализована поддержка (и имеются разъемы для подключения) считывателей смарт-карт и флеш-карт форматов SD и MS.

На плате применены фирменные технологии компании ASUS Multi-Language BIOS, ASUS POST Reporter (для голосовых сообщений о возникновении проблем при загрузке системы), ASUS MyLogo2 (для отображения картинок на экране при загрузке системы), ASUS EZ Plug (для возможности использовать БП, не отвечающие стандарту ATX 2.03), ASUS Q-Fan (для автоматического контроля за скоростью вращения вентилятора) и ASUS EZ Flash.

Наличие напряжения +5 В в режиме StandBy индицируется зеленым светодиодом на плате, а при установке 3,3-вольтовой карты в слот AGP загорится красный светодиод, сигнализирующий о недопустимости применения этой видеокарты (при этом будет невозможен запуск системы даже при включении компьютера кнопкой Power).

На плате нет разведенных, но нераспаянных элементов.

На плате используются возможности системного мониторинга микросхемы ASUS ASB100-A Bach. Контролируются:

  • напряжения процессора, +3,3, +5 и +12 В;
  • частота вращения 3 вентиляторов;
  • температуры процессора (встроенным датчиком процессора), платы (встроенным датчиком платы) и внешнего датчика, подключаемого к плате.

На плате имеется 3 разъема для регулируемого подключения вентиляторов.

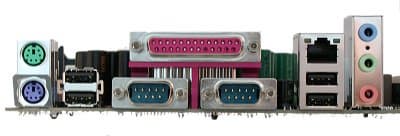

Краткие характеристики платы: разъемы памяти — 3 DDR SDRAM; слоты расширения — AGP/ 6 PCI/ CNR; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 6 USB 2.0/ 2 IEEE1394 (контроллер поддерживает до 3 портов); размеры — 305х245 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для очистки CMOS
Набор переключателей для выбора частоты FSB100, 105, 109, 133, 135, 141, 145, 166 и 200 МГц
Набор переключателей для выбора коэффициента умножения процессораx8-x24
Перемычка для включения возможности запуска с клавиатуры PS/2
Набор перемычек для включения возможности запуска с клавиатуры USB
Перемычка для увеличения диапазона изменения подаваемого на ядро процессора напряженияDisable/Enable
Перемычка для выбора звукового выхода функции ASUS Post ReporterBuzzer/Line-Out
Перемычка для включения/выключения SMBus 2.0
Перемычка для выбора режима работы канала Bass/CenterBass/Center / Center/Bass
Перемычка для включения/выключения IDE RAID
Перемычка для включения/выключения шины IEEE1394
Из BIOS, основанного на версии 6.0 от AwardНастройки таймингов памяти+CAS Latency, Active To Precharge Delay, RAS to CAS Delay, RAS Precharge
Выбор частоты работы памяти+при FSB 100 МГц:
CPU/Memory = Auto, 1:1, 3:4
при FSB 133 МГц:
CPU/Memory = Auto, 1:1, 4:3
Настройка работы шины AGP+
Настройка работы шины PCI+
Возможность изменения делителя частоты для шин AGP и PCI+AGP (PCIx2) — от 66,66 до 104,46 с шагом от 0,4 до 0,8 МГц
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100-200 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x8-x24
Изменение напряжения ядра процессора+1,5-1,9 В с шагом 0,025 В
Изменение напряжения памяти+2,5, 2,6, 2,7, 2,9 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP+1,5, 1,6, 1,7 В

Использовалась версия BIOS 1008 beta 002, как последняя из доступных на время проведения тестирования.

Плата привычно хороша, даже нечего отметить в качестве недостатков кроме, конечно, столь же традиционно немалой цены. Но поверьте, она того стоит.

Результаты тестов:





26 августа 2002 Г.
