В связи с тем, что фирма Intel прекратила разработку чипсетов, поддерживающих Socket 7 и переориентировалась на рынок Pentium II, а сам рынок систем на базе Pentium-процессоров умирать не собирается (в основном за счет усилий AMD, Cyrix и IDT), у разработчиков чипсетов появился широкий рынок сбыта.
Этим фактом вместе с другими фирмами воспользовалось и отделение фирмы Acer ALI (Acer Laboratories Inc.), разработав новые чипсеты Alladin IV и Alladin IV+ для систем на базе Socket 7. Чипсет Alladin IV+ отличается от своего младшего брата — чипсета Alladin IV лишь наличием интегрированного контроллера гибких дисков и com-портов. Здесь следует отметить, что по странному стечению обстоятельств, некоторые китайские производители материнских плат окрестили Alladin IV+ как TXPro, хотя в действительности с чипсетом i430TX он ничего общего не имеет.
Из приятных особенностей описываемого чипсета можно отметить, что это единственный чипсет, официально поддерживающий ставшие в последнее время особенно популярными частоты шины 75 и 83,3 МГц. При этом, для разрешения проблемы с частотой шины PCI, используется так называемое псевдо-асинхронное решение, когда для получения положенных 33 МГц применяется дополнительное деление внешней частоты на 2,5. То есть при 75 МГц внешней частоты на PCI подается 30МГц, а при 83 МГц — 33 МГц, что полностью соответствует спецификации PCI. Отсюда следует, что применение разогнанных материнских плат на базе i430TX оказывается более выгодным по сравнению с системами на базе Alladin IV+.
К тому же существенным недостатком этого чипсета является более медленная работа с памятью, чем у i430TX и VIA Apollo VP-2.

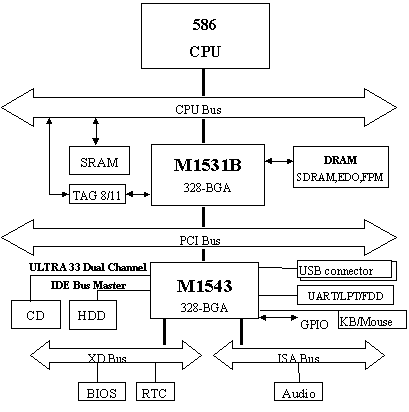

Набор микросхем Alladin IV производится в двух чипах в корпусе BGA: M1531 и М1543 (в Alladin IV используется M1533). Блок-диграмма чипсета приведена ниже:
Xарактеристика Alladin IV+:
- Поддержка Socket-7 процессоров Intel/Cyrix/AMD/TI/IBM. Внешняя частота 83.3MHz, 75MHz, 66 MHz, 60 MHz и 50MHz при 3.3V/2.5V.
- Поддержка linear wrap mode для Cyrix M1 & M2
- Поддержка команды Write Allocation для K6
- Псевдо асинхронная шина PCI (внешняя частота 75MHz — частота PCI 30MHz, внешняя частота 83.3MHz — частота PCI 33MHz)
- Поддержка Pipelined-Burst кеша
- Размер кеша 256KB/512KB/1MB
- Алгоритм работы L2 кеша Write-Back/Dynamic-Write-Back
- Встроенная 8K*2 bit SRAM для реализации MESI протокола
- Кешируется 64Мб оперативной памяти при 8-bit Tag SRAM или 512МБайт при 11-bit Tag SRAM
- Для Pipelined Burst SRAM временная диаграмма 3-1-1-1-1-1-1-1
- Поддержка 3.3V/5V модулей Tag SRAM
- Поддержка одинарного цикла чтения CPU для размещения в L2-кеше
- Поддержка FPM/EDO/SDRAM DRAM
- Максимально — 1Гбайт памяти, 8 линий RAS
- 64-битная шина памяти
- Поддержка симметрической и ассимметрической памяти
- Поддержка 3.3V и 5V памяти
- Размер CPU Write Buffer — 16QWord
- Временная диаграмма для FPM 6-3-3-3-3-3-3-3
- Временная диаграмма для EDO 5-2-2-2-2-2-2-2
- Временная диаграмма для SDRAM 6-1-1-1-1-1-1-1
- Поддержка 64М-bit технологии (16M*4, 8M*8, 4M*16) DRAM
- Поддержка контроля четности и ECC
- Поддержка 32-битных модулей памяти
- Поддержка модулей DIMM и SIMM
- Синхронный / Псевдо асинхронный 25/30/33MHz 3.3V/5V интерфейс PCI
- Архитектура Concurrent PCI
- Поддержка до пяти Bus Master устройств
- Размер буфера CPU-to-PCI 6DWord
- Размер буфера PCI-to-DRAM 38/22DWord для записи и чтения соответственно
- Пропускная способность PCI-to-DRAM — 133Мбайт/сек
- Соответствие спецификации PCI 2.1
- Встроенный PCI IDE контроллер
- Поддержка Ultra 33 Synchronous DMA Mode (33МБайт/сек)
- Поддержка PIO Mode до 5 и Multiword DMA Mode 0,1,2
- Интегрированный 10x32-bit буфер для каждого IDE канала
- Поддержка интерфейса USB
- Поддержка интерфейса SMBus 1.0
- Расширенное управление питанием с поддержкой ACPI
- Два 328-pin (27mmx27mm) BGA package
Сравнение с конкурирующими продуктами
| Alladin IV+ | Intel 430TX | VIA VP2/97 | ||||
|---|---|---|---|---|---|---|
| Package | 2 x BGA | 1 x PQFP, 1 x MBGA | 1 x PQFP, 1 x MBGA | |||
| Dual/Multi CPU Support | no | no | dual | |||
| Max. L2 Cache Size | 1024 kB — Pipelined Burst | 512 kB — Pipelined Burst | 2048 kB — Pipelined Burst | |||
| DRAM Support | FPM, EDO, SDRAM | FPM, EDO, SDRAM | FPM, EDO, BEDO, SDRAM | |||
| Max. DRAM | 1024 MB — 8 RAS lines | 256 MB — 6 RAS lines | 512 MB — 8 RAS lines | |||
| Max. Cacheable DRAM | 64 MB default, 512 MB with external tag RAM | 64 MB | 512 MB | |||
| DRAM Timings at 66 MHz | FPM RAM | 6-3-3-3 | 5-3-3-3 | 5-3-3-3 | ||
| EDO RAM | 5-2-2-2 | 5-2-2-2 | 5-2-2-2 | |||
| BEDO RAM | n/a | n/a | 5-2-2-2 | |||
| SDRAM | 6-1-1-1 | 5-1-1-1 | 5-1-1-1 | |||
| DRAM ECC Support | yes | no | yes | |||
| DRAM Refresh | CAS before RAS | CAS before RAS | CAS before RAS | |||
| No. of CPU Write Buffers | 16 QW = 128 Byte | 5 QW = 40 Byte | 16 QW = 128 Byte | |||
| PCI Specification | 2.1 | 2.1 | 2.1 | |||
| Asynchronous PCI Timing | Pseudo | n/a | n/a | |||
| Max. No. of PCI Masters | 5 | 5 | 4 | |||
| No. of CPU to PCI Buffers | 6 DW = 24 Byte | 5 DW = 20 Byte | 5 DW = 20 Byte | |||
| No. of PCI to DRAM Buffers post/prefetch | 38 DW = 152 Byte / 22 DW = 88 Byte | 10 DW = 40 Byte / 18 DW = 72 Byte | 64 DW = 256 Byte / 32 DW = 128 Byte | |||
| USB Support | yes | yes | yes | |||
| ATA-33 Extension | yes | yes | yes | |||
| PIO Master/Slave Independent Drive Timing | yes | yes | yes | |||
| DMA Bus Master Support | yes | yes | yes | |||
| AGP Support | no | no | no | |||
