Мы представляем вашему вниманию топовую модель в линейке плат ABIT на чипсете i865PE, поэтому вполне естественно ожидать от нее высокой функциональности и неплохой комплектации, а главное — богатого инструментария для настройки и разгона системы, базирующегося на фирменной технологии SoftMenu III. Для тех же, кому не требуются все возможности расширения современных продуктов, компания предлагает две модели попроще: IS7 с полностью аналогичной разводкой, но без дополнительного SATA RAID-контроллера и с обычным 100-мегабитным сетевым контроллером от 3COM вместо гигабитного на IS7-G; а также IS7-E — со слегка измененной PCB, лишившуюся в дополнение контроллера FireWire и ограниченную южным мостом ICH5 (с поддержкой SATA, но без RAID).

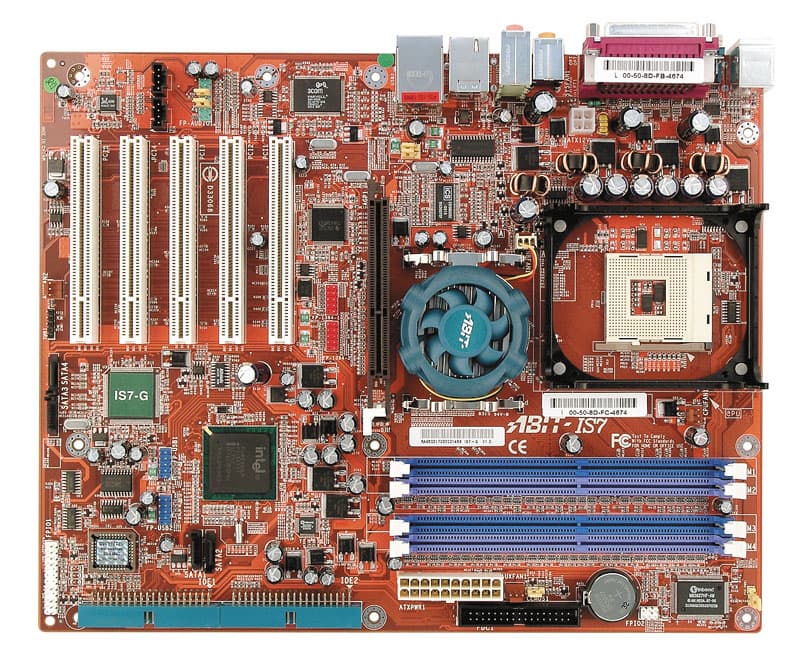

Разводка платы не совсем стандартна: в ставшем уже фирменным стиле ABIT разъемы IDE расположены позади слотов PCI, но повернуты на 90°, как бы лежа на текстолите, что позволяет использовать полноразмерные PCI-карты и достаточно комфортно манипулировать ими. Из недостатков же разводки отметим расположение аудиоразъемов перед слотами PCI, блокировку модулей памяти в разъемах при установленной видеокарте, а также слишком большой кулер на чипсете (у первых ревизий платы), который мог мешать установке современных видеокарт с системой охлаждения на обратной стороне. Доступ к некоторым из имеющихся перемычек может быть затруднен при установке платы в корпус, краткое описание их функциональности приведено на текстолите платы. В четырехканальном импульсном стабилизаторе напряжения питания процессора применены 7 конденсаторов по 2200 мкФ и несколько менее емких. Также на плате находятся стабилизаторы напряжения шины AGP (включающий 1 конденсатор на 2200 мкФ и несколько с меньшей емкостью) и памяти (4 по 1000 мкФ).
Размер платы — 305х245 мм («широкий ATX», крепление к корпусу девятью винтами).
На плате по вполне очевидным причинам нет разведенных, но нераспаянных элементов. Наличие напряжения +5 В (Standby) индицируется зеленым светодиодом, а при включении системы загорается красный светодиод. Системный мониторинг использует возможности микросхемы Winbond W83627HF-AW (также выполняющей функции LPC Super I/O) . Контролируются:
- напряжения процессора: + 3,3, ±5, ±12 В, VBAT и + 5 В Standby;
- частота вращения 3 вентиляторов;
- температуры процессора (встроенным датчиком процессора) и платы (двумя встроенными датчиками платы).
Управление недокументированным для данного чипсета включением технологии PAT в случае ABIT называется Game Accelerator Technology (это уже вторая, после MSI, вариация на тему «давайте изменим первую букву в аббревиатуре «PAT»). Режимы можно выбирать соответствующие названию — Auto, Turbo, Street Racer, F1 (в порядке ускорения).
Порты, коннекторы и разъемы на поверхности платы
- Процессорный сокет (Socket 478) с предустановленным держателем процессорного кулера;
- 4 разъема под DDR SDRAM DIMM (для работы в двухканальном режиме требуется устанавливать пары модулей памяти в разъемы одного цвета);
- Слот AGP (не Pro, с защелкой);
- 5 слотов PCI (32-битные, 33-мегагерцовые);
- Стандартные разъемы питания (ATX и 4-контактный для 12 В);
- Один разъем FDD;
- 2 разъема IDE (Parallel ATA) — «чипсетные»;
- 4 разъема Serial ATA: 2 «чипсетных», плюс 2 за счет дополнительного контроллера;
- 2 разъема для подключения планки с дополнительными портами FireWire;
- 2 разъема для подключения планки с дополнительными портами USB (2.0);
- Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
- Разъем для подключения выхода звукового сигнала AUX1;
- Разъем для подключения SMBus-устройств;
- Разъем для подключения стандартного IR-модуля;
- 5 разъемов для подключения вентиляторов (2 с возможностью регулировки оборотов, 3 — без, один из последних уже занят кулером на северном мосту чипсета).
Задняя панель платы (слева направо, по блокам)
- Разъемы PS/2 для клавиатуры и мыши;
- Разъемы COM-порта (один) и LPT-порта, разъемы S/PDIF-In и S/PDIF-Out (оптические);
- 2 аудиоразъема: Rear Left/Right и Center/Subwoofer;
- 3 аудиоразъема: Mic In, Line In, Front Left/Right;
- 2 разъема USB (2.0) и один FireWire;
- 2 разъема USB (2.0) и один RJ-45 (Ethernet).
Вообще, хотелось бы отметить, что ABIT в последнее время постоянно «экспериментирует» с задней панелью системных плат, причем, в направлении умещения на ней как можно большего количества разнообразных разъемов. Учитывая, что пользователи зачастую ленятся устанавливать дополнительные планки или же просто не имеют для них свободных разъемов (используют все слоты PCI), такой подход можно только приветствовать.
Комплект поставки
- Упаковка: коробка стандартного дизайна;
- Документация: руководство пользователя материнской платы (на английском языке), краткое руководство по установке и настройке платы (на девяти языках, включая русский);
- Кабели: 2 SATA (с двумя переходниками питания), один ATA66/100/133 и шлейф для подключения дисковода (оба «круглые», убраны в черный кембрик);
- Планка на заднюю панель компьютера с двумя портами USB и двумя портами FireWire;
- Заглушка на заднюю панель платы (для вывода соответствующих разъемов);
- Дискета с драйверами для SATA RAID;
- Компакт-диск с программным обеспечением:
- необходимые для работы платы драйверы;
- руководство пользователя материнской платы;
- Hardware Doctor (утилита для мониторинга);
- ABIT FlashMenu (утилита для проверки наличия обновлений BIOS через интернет и их прошивки из Windows);
- Adobe Acrobat Reader;
- Microsoft DirectX 9.0.
Интегрированные контроллеры
- Звуковой, на базе AC'97-кодека Realtek (Avance Logic) ALC650, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовыходов, и разъемом S/PDIF;
- Сетевой, на базе микросхемы 3COM Marvell 940-MV00, с поддержкой 10/100/1000 Base-T (Gigabit Ethernet);
- Дополнительный Serial ATA RAID, на базе микросхемы Silicon Image Sil3112ACT144, с возможностью создания RAID уровней 0 и 1 по протоколу SATA150;
- FireWire, на базе микросхемы Texas Instruments TSB43AB23, с поддержкой 3 портов.
Настройки
| С помощью перемычек и переключателей | Перемычка для очистки CMOS | ||
| Перемычка для включения возможности запуска системы с устройств PS/2 | |||
| Набор перемычек для включения возможности запуска системы с устройств USB | |||
| Из BIOS, основанного на версии AwardBIOS 6.00PG от Phoenix | Настройки таймингов памяти | + | CAS Latency, RAS Precharge, RAS to CAS Delay, Act to Precharge Delay, Game Accelerator (Auto, Turbo, Street Racer, F1), Refresh Cycle Time, tRD, tRDA, Command Per Clock |
| Выбор частоты работы памяти | + | CPU:DRAM = Auto, 1:1, 5:4, 3:2 (при FSB 800 МГц) | |
| Настройка работы шины AGP | - | ||
| Настройка работы шины PCI | - | ||
| Возможность изменения делителя частоты для шин AGP и PCI | + | Auto, CPU:AGP = 3:2, 4:2, 5:2, 6:2, 7:2, 8:2, AGP(PCIx2) = 66—99 МГц с шагом 1 МГц | |
| Ручное распределение прерываний по слотам | + | ||
| Изменение частоты FSB | + | 100—412 МГц с шагом 1 МГц | |
| Изменение коэффициента умножения процессора | + | x8—x50 | |
| Изменение напряжения ядра процессора | + | 1,1—1,925 В с шагом 0,025 В | |
| Изменение напряжения памяти | + | 2,5—2,8 В с шагом 0,05 В | |
| Изменение напряжения чипсета | - | ||
| Изменение напряжения шины AGP | + | 1,5-1,65 В с шагом 0,05 В | |
Использовалась версия BIOS 13, как последняя из доступных на время проведения тестирования.
Краткие выводы
Плата уверенно держит второе место по скорости среди всех представителей новых чипсетов Intel, так что, с учетом ее впечатляющих возможностей для разгона, проблем с «трудоустройством» у ABIT IS7-G не предвидится. К тому же нельзя не отметить ее самую, пожалуй, «навороченную» заднюю панель из виденных нами, гораздо более удобную в использовании, чем многочисленные планки на заднюю стенку корпуса.
Результаты тестов:
- Сравнительное тестирование 11 материнских плат на чипсетах серии Intel 865 и одной на чипсете Intel 875P: часть 2
- Сравнительное тестирование нового одноканального чипсета Intel 848P и его предшественников — i845PE и i865PE
