Обзор материнской платы Afox B760D4-MA-V2 на чипсете Intel B760
Введение
Всю детальную информацию о последних линейках процессоров Intel можно найти в нашем соответствующем разделе.
Мы уже все знаем, что материнские платы на чипсетах 6хх и 7хх серий призваны обслуживать целых три поколения процессоров Intel: 12е, 13е и 14е. Поэтому у потребителей по-прежнему имеется интерес к материнкам на всех чипсетах, обслуживающих процессоры под сокет LGA1700. Разумеется, самый массовый спрос у среднебюджетных и малобюджетных продуктов на чипсетах H610, B660 и B760. Вот очередную матплату на B760 сегодня мы и рассмотрим, к тому же она одна из самых дешевых на этом чипсете.
Напомню, что Intel B760 обладает 14 линиями PCIe: 10 линий PCIe 4.0 и 4 линии PCIe 3.0 (в целом урезан в 2 раза в сравнении с Z790), также имеется поддержка до 4х портов SATA, до 2х интегрированных USB 3.2 Gen2x2 (до 20 Gb/s) портов (правда каждый из них требует поддержки со стороны двух USB 3.2 Gen2), до 4х USB 3.2 Gen2 (10 Gb/s) и 6 USB 3.2 Gen1 (5 Gb/s), до 12 USB 2.0.
12е, 13е и 14е поколения процессоров добавляют к этому набору еще 20 линий PCIe, при этом 16 линий (расходуемые на слоты PCIe x16) версии PCIe 5.0, оставшиеся 4 линии PCIe 4.0 идут на М.2 слот. Процессоры 12ххх/13ххх/14ххх умеют поддерживать как DDR5, так и DDR4, так что производители матплат вольны выпускать продукты как с DDR5, так и с DDR4 слотами.
Сегодня у нас на рассмотрении продукт небольшой китайской компании Afox Corporation. Практически все материнские платы от Afox отличаются абсолютным минимализмом, собственно, поэтому они и дешевле конкурентов. Ассортимент периферийных устройств настолько минимален, что даже практически никогда не используются мультиплексоры для случаев деления ресурсов между портами или слотами. А вот оправдан ли такой минимализм – давайте разбираться.

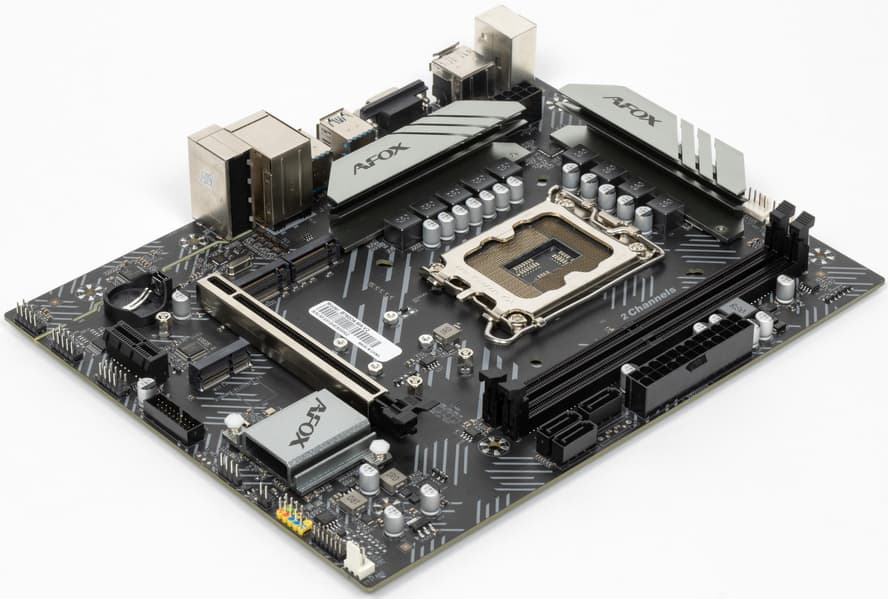

Герой нынешнего обзора — Afox B760D4-MA-V2.
Afox B760D4-MA-V2 поставляется в стандартной коробке фирменного дизайна Afox. Комплект размещен сбоку от платы в отдельном отсеке.

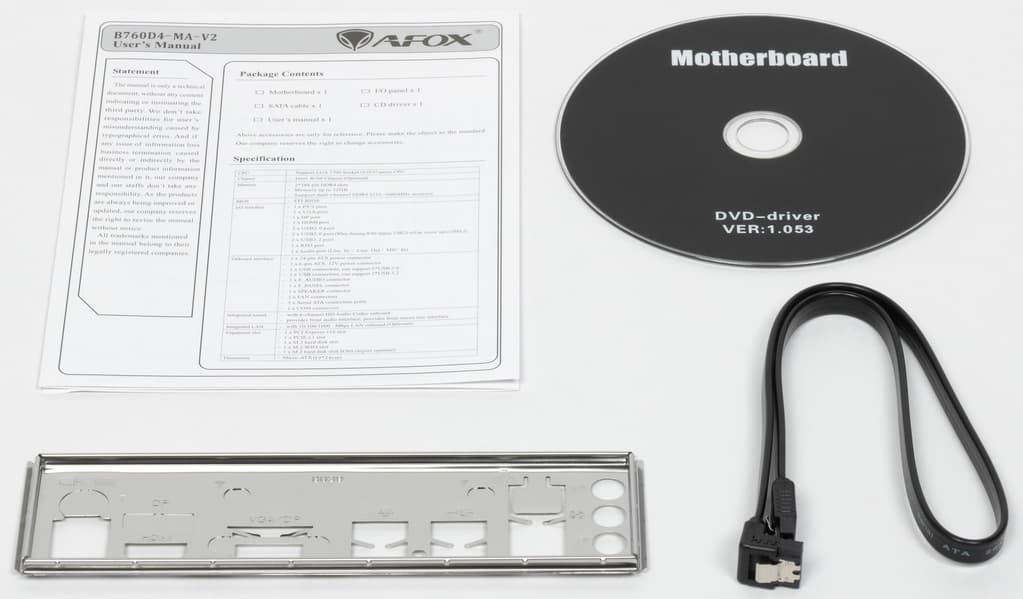

Комплект поставки минимальный: кроме традиционных элементов типа руководства пользователя и кабелей SATA, имеются накопитель с ПО и планка-«заглушка» на заднюю панель.
ПО поставляется на устаревшем типе CD, однако там нет ничего эксклюзивного: все системные драйвера имеются на сайте компании Intel.

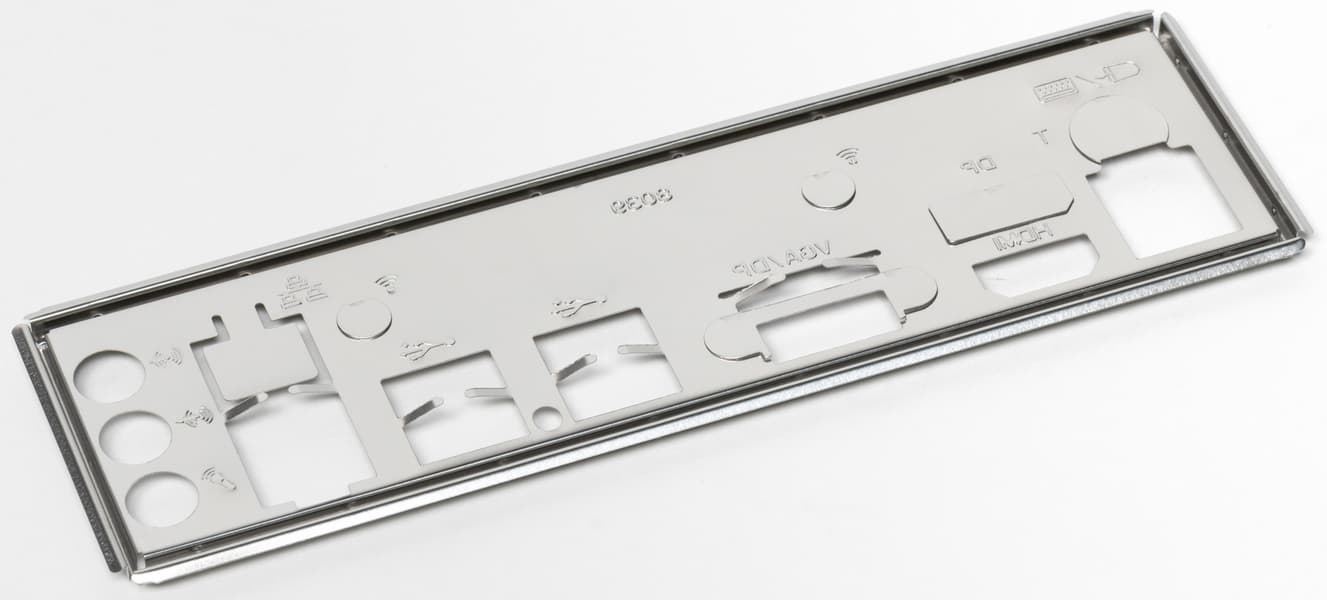

Напомню, что «заглушка» на заднюю панель с разъемами не смонтирована на плате, а поставляется отдельно.
Форм-фактор

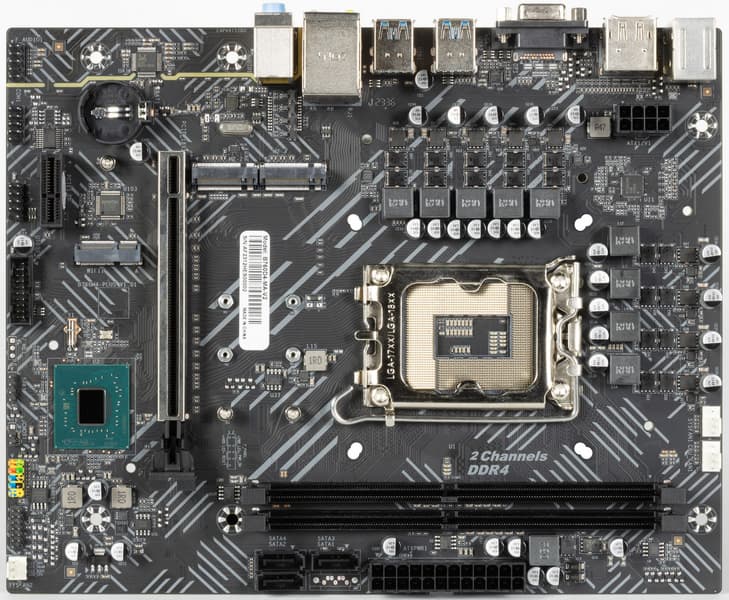

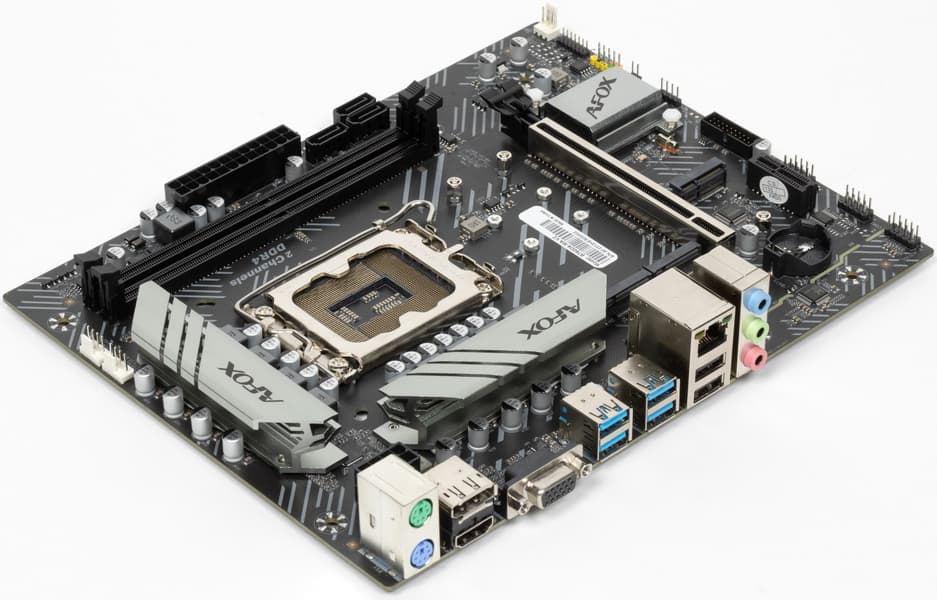

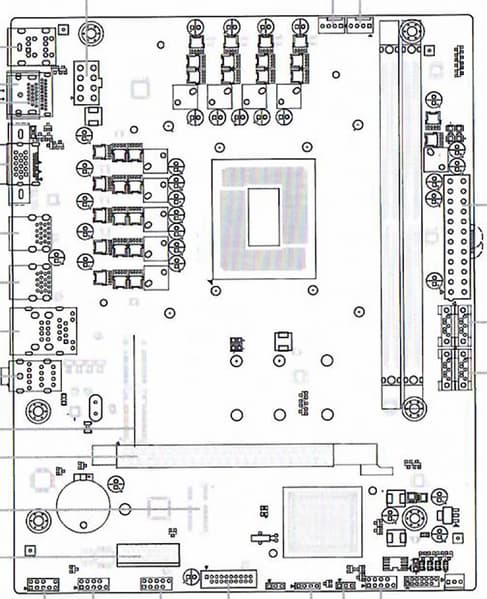

Форм-фактор Mini-ITX имеет размеры 170x170 мм, Micro-ATX до 244×244 мм, ATX до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Afox B760D4-MA-V2 выполнена в форм-факторе Micro-ATX, имеет размеры 244×190 мм, и на ней имеются 6 монтажных отверстий для установки в корпус.

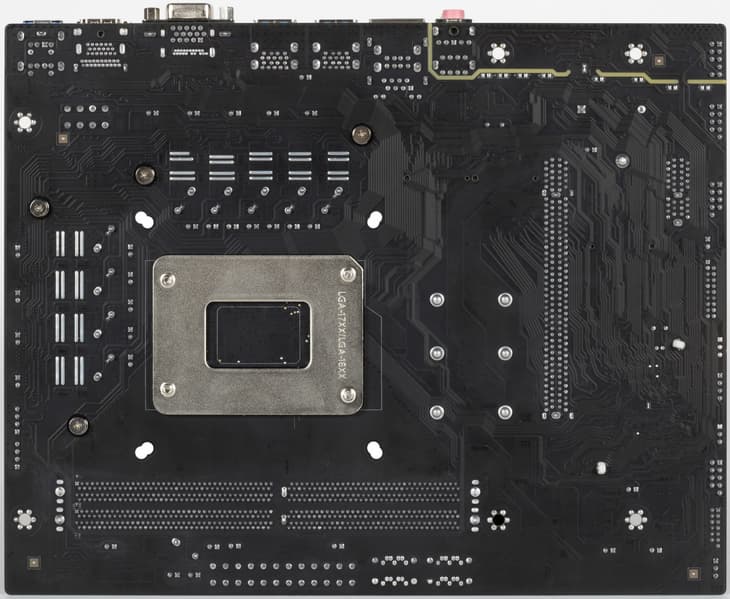

Оборотная сторона — практически пустая. Текстолит обработан хорошо: во всех точках пайки острые концы срезаны. Защитной пластины (бэкплейта) нет.
Технические характеристики
Традиционная таблица с перечнем функциональных особенностей.
| Поддерживаемые процессоры | Intel Core 12/13/14-го поколений |
|---|---|
| Процессорный разъем | LGA 1700 |
| Чипсет | Intel B760 |
| Память | 2 × DDR4, до 3600 МГц, до 64 ГБ, два канала |
| Аудиоподсистема | 1 × Realtek RTL897 (5.1) |
| Сетевые контроллеры | 1 × Realtek RTL8111H Ethernet 1,0 Гбит/с |
| Слоты расширения | 1 × PCIe 4.0 x16 (режим x16) 1 × PCIe 4.0 x1 1 × M.2 (Key E) для модулей беспроводной связи |
| Разъемы для накопителей | 3 × SATA 6 Гбит/с (B760) 1 × M.2 (M.2_1, CPU, PCIe 4.0 x4 для устройств формата 2242/2260/2280) 1 × M.2 (M.2_2, B760, PCIe 4.0 x4/SATA для устройств формата 2242/2260/2280) |
| USB-порты | 2 × USB 2.0: 1 внутренний разъем на 2 порта (B760) 2 × USB 2.0: 2 порта Type-A (черные) на задней панели (B760) 4 × USB 3.2 Gen1:4 порта Type-A (синие) на задней панели (B760) 2 × USB 3.2 Gen1: 1 внутренний разъем на 2 порта (B760) |

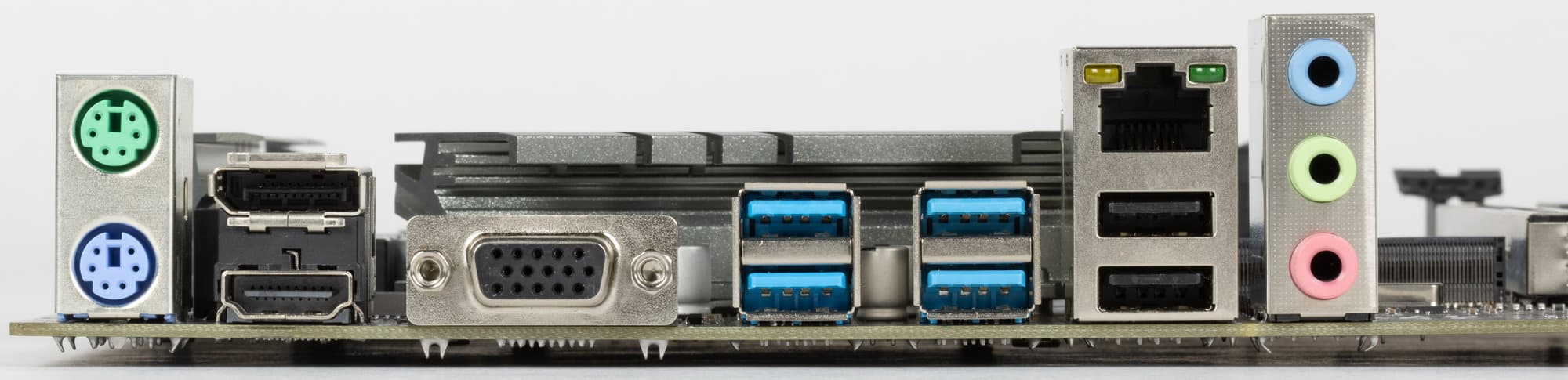

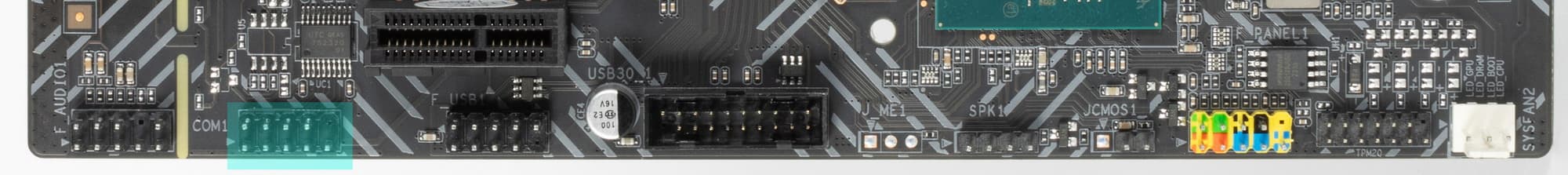

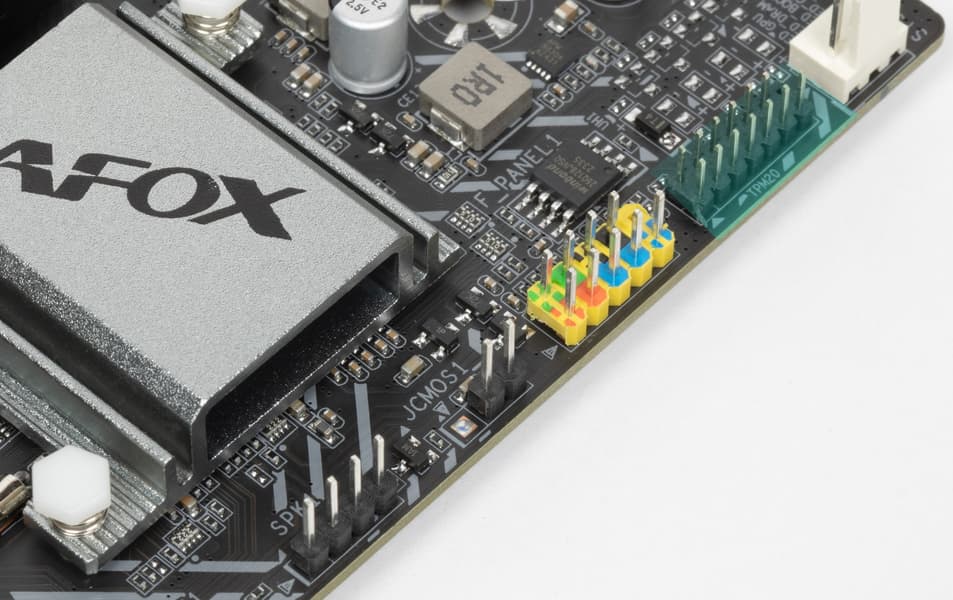

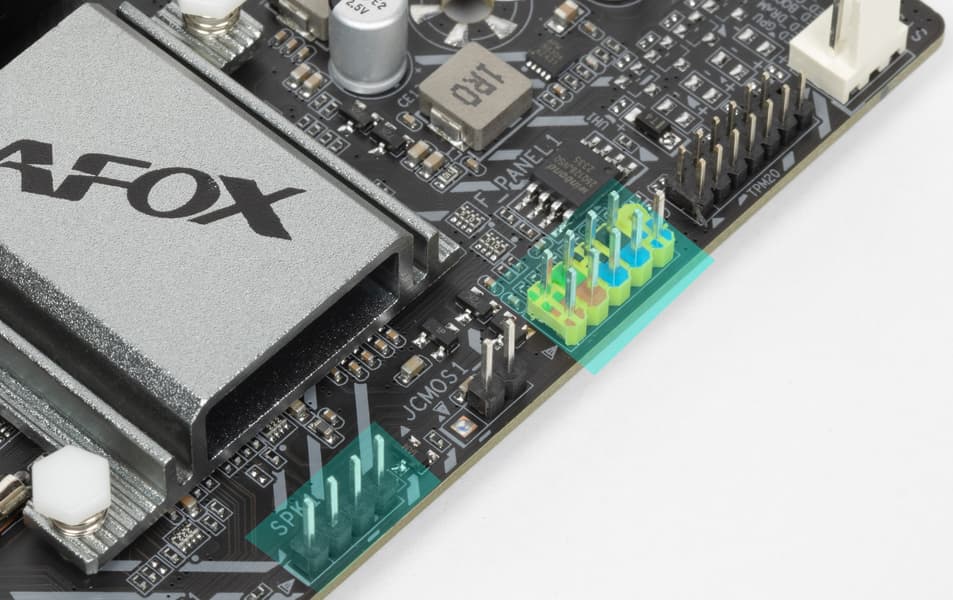

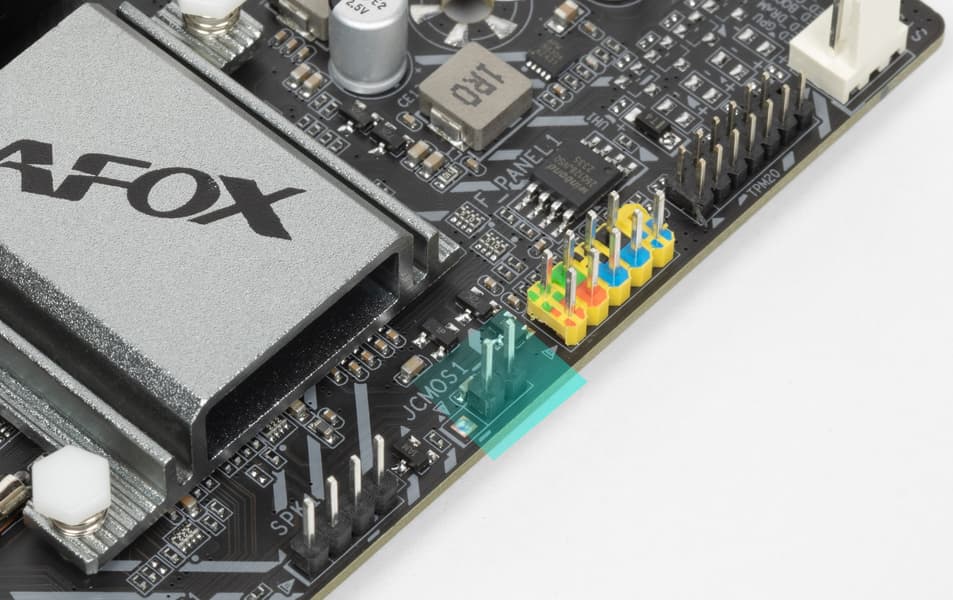

| Разъемы на задней панели | 4 × USB 3.2 Gen1 (Type-A) 2 × USB 2.0 (Type-A) 1 × RJ-45 3 аудиоразъемa типа миниджек 2 разъема PS/2 для клавиатуры и мыши 1 разъем HDMI out 1 разъем Display Port out 1 разъем d-Sub (VGA) out |
| Прочие внутренние элементы | 24-контактный разъем питания ATX 1 8-контактный разъем питания EPS12V 1 слот M.2 (E-key) под адаптер беспроводных сетей 1 разъем для подключения 2 портов USB 3.2 Gen1 1 разъем для подключения 2 портов USB 2.0 3 разъема для подключения 4-контактных вентиляторов и помп ЖСО 1 разъем Audio для подключения к передней панели корпуса 2 разъема для подключения адаптера управления с передней панели корпуса 1 разъем COM-порта 1 разъем TPM для подключения устройств безопасности |
| Форм-фактор | Micro-ATX (244×190 мм) |
| Ориентировочная стоимость | 7500 рублей на Озоне на момент публикации обзора |
Основная функциональность: чипсет, процессор, память
Схема работы связки чипсет+процессор.
Формально имеется поддержка памяти DDR4 до 3200 МГц, однако всем хорошо известно, и производители материнских плат это активно рекламируют: через XMP-профили сейчас можно использовать более высокие частоты. Однако данная плата поддерживает частоты DDR4 до 3200 МГц.
Процессоры Intel Core 12/13/14-го поколений (совместимые с сокетом LGA1700 и поддерживаемые B760) имеют 20 линий ввода-вывода (16 PCIe 5.0, 4 PCIe 4.0), не имеют USB и SATA портов. При этом взаимодействие с B760 идет по особому каналу Digital Media Interface 4.0 (DMI 4.0 x4 (именно х4!)). Все PCIe линии процессора идут на слоты расширения PCIe и порт М.2. Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии).

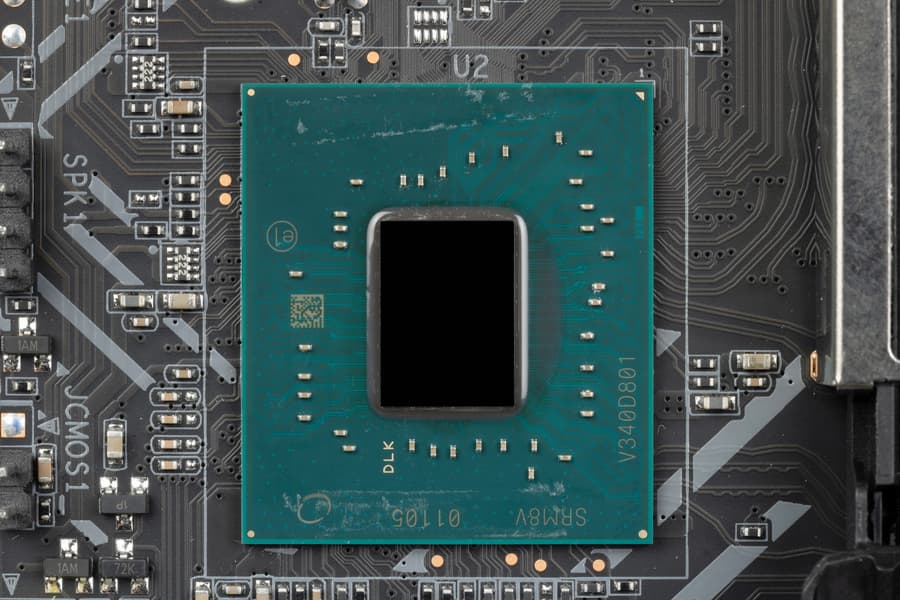

В свою очередь чипсет B760 поддерживает в сумме 24 линий ввода/вывода, которые распределяться могут так:
- до 12 портов USB (из которых до 2 портов USB 3.2 Gen2х2, 4 портов USB 3.2 Gen2, до 6 портов USB 3.2 Gen1, до 12 портов USB 2.0, линии USB 2.0 используются в том числе и для поддержки 3.2 портов, а каждый порт USB 3.2 Gen2х2 требует поддержки со стороны двух USB 3.2 Gen2);
- до 4 портов SATA 6Гбит/с;
- до 14 линий PCIe (4 версии 3.0 и 10 версии 4.0).

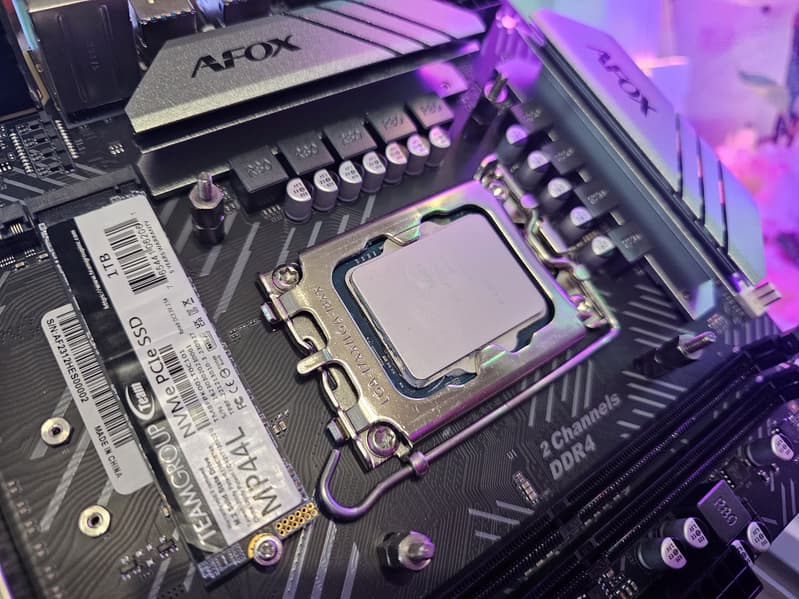

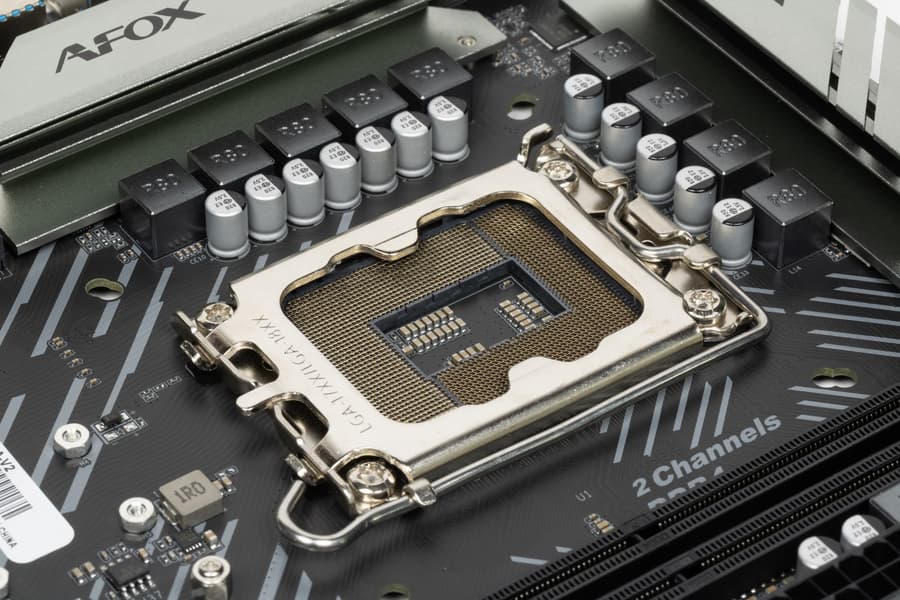

Afox B760D4-MA-V2 поддерживает процессоры Intel Core 12/13/14-го поколений, выполненные под разъем (сокет) LGA1700.
Для установки модулей памяти на плате Afox имеется 2 DIMM-слота. Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 64 ГБ.

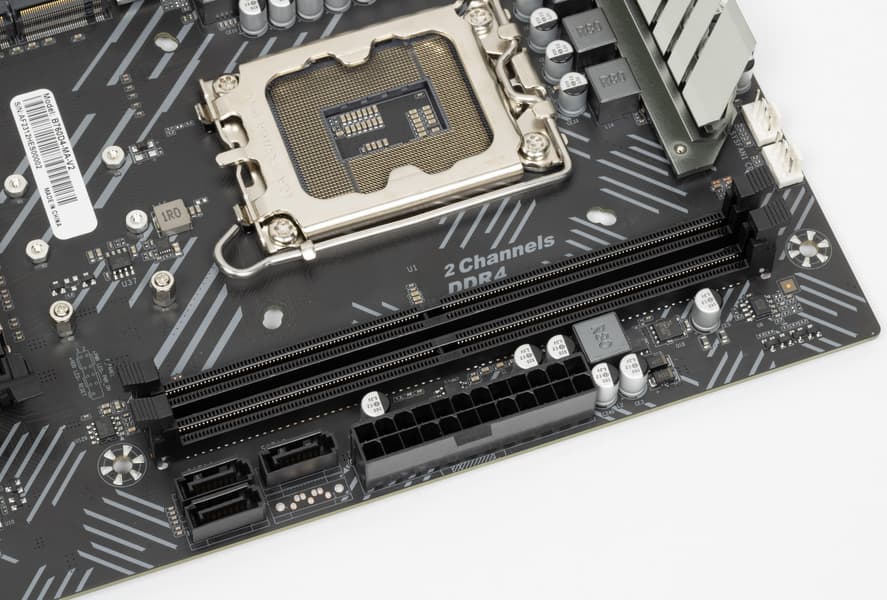

Слоты DIMM не имеют металлической окантовки, защищающую их как от физических повреждений, как и от помех.
Периферийная функциональность: PCIe, SATA, разные дополнительные устройства
Выше мы изучили потенциальные возможности тандема B760+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.
Кроме USB-портов, к которым мы подойдем позже, чипсет B760 обладает 14 PCIe линиями и 4 портами SATA. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом (надо учитывать, что 14 линий не единой версии, а 10 линий PCIe 4.0 и 4 линии PCIe 3.0):
- Слот PCIe x1 (1 линия PCIe 4.0);
- Слот M.2_2 (4 линии PCIe 4.0);
- Слот M.2 (key E) (1 линия PCIe 3.0));
- Realtek RTL8111H (Ethernet 1,0Gb/s) (1 линия PCIe 4.0);
7 линий PCIe оказались занятыми (6 PCIe 4.0 + 1 PCIe 3.0) плюс порты SATA_1/2/3, суммарно потрачено 10 HSIO. В чипсете B760 связь с аудиокодеками старее RTL4xxx идет через HDA (USB-линии не расходуются). Также один USB 2.0 расходуется на поддержку BT (при наличии слота M.2 (key E) (детально в разделе ниже).
Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У CPU 12/13/14-го поколений всего 20 линий PCIe, 4 из них версии PCIe 4.0 отведены на порт М.2 (M2_1). Оставшиеся 16 линий с понижением версии PCIe с 5.0 до 4.0 идут на единственный слот PCIe x16_1, поэтому вариантов переключений нет, как и мультиплексоров для этих целей.

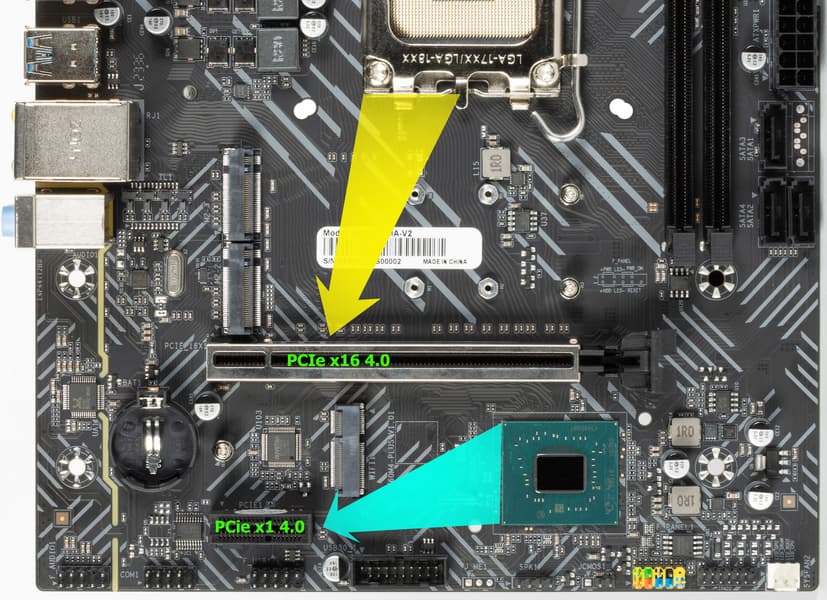

Теперь в целом про слоты PCIe. Всего на плате есть 2 слота: один PCIe x16 (для видеокарт или других устройств) и один PCIe x1. Если про первый PCIe x16_1 я выше уже рассказал (он подключен к CPU), то PCIe x1 подключен к B760.

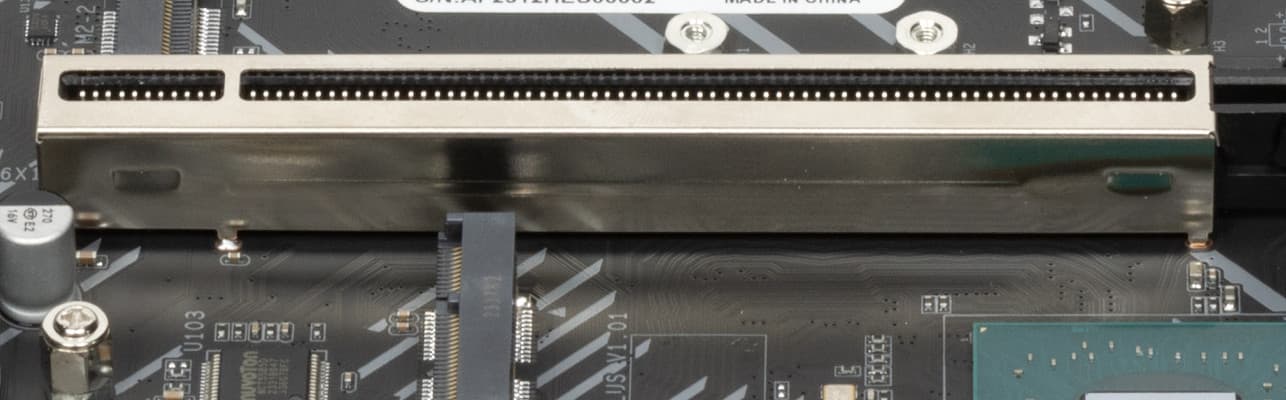

Первый «процессорный» слот PCIe x16 имеет металлическое армирование из нержавеющей стали, которое увеличивает надежность. Кроме того, такая защита предохраняет слот от электромагнитных помех.
Матплата позволяет смонтировать СО любого размера.
На очереди — накопители.
Всего у платы 3 разъема Serial ATA 6 Гбит/с + 2 слота для накопителей в форм-факторе M.2.

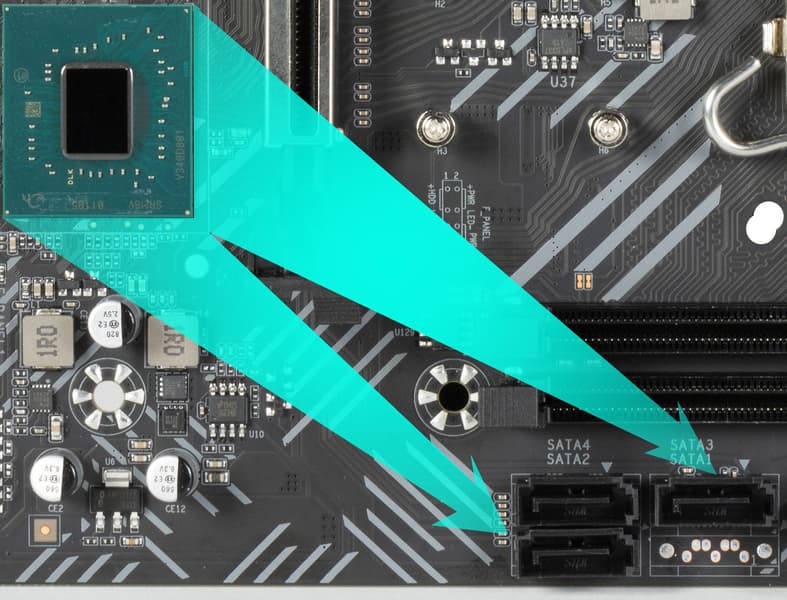

Порты SATA реализованы через чипсет B760 и поддерживают создание RAID. Размещены в вертикальной ориентации.

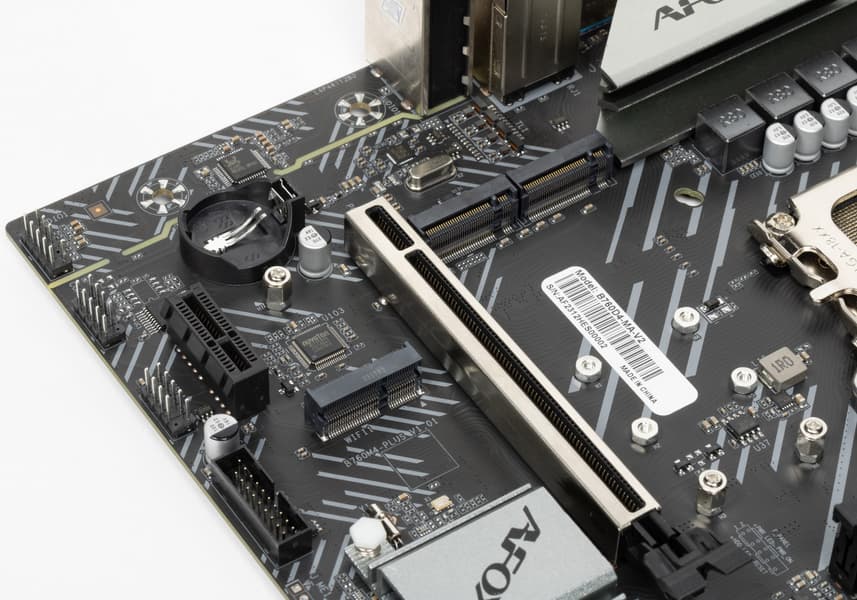

Материнская плата имеет 2 слота форм-фактора М.2.

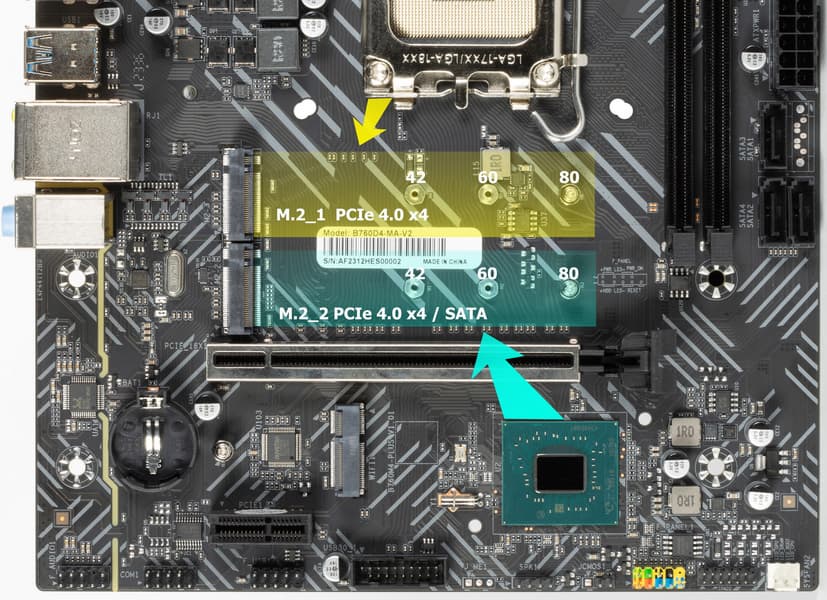

Первый M.2_1 получает данные от CPU (PCIe 4.0), работает с модулями только с PCIe интерфейсом и поддерживает размеры модулей 2242/2260/2280. Второй M.2_2 получает данные от B760 (PCIe 4.0), работает с модулями c любым интерфейсом и также поддерживает размеры модулей 2242/2260/2280.
На всех M.2 можно организовать RAID.
Все слоты М.2 – без охлаждения.
Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод
Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.
Повторим: чипсет B760 способен реализовать не более 12 портов USB, из которых может быть до 6 портов USB 3.2 Gen1, до 4 портов USB 3.2 Gen2, до 2 портов USB 3.2 Gen2x2, и/или до 12 портов USB 2.0.
Также мы помним и про 14 линий PCIe (+ 4 SATA), которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 10 линий из 18).
И что мы имеем? Всего на материнской плате — 10 портов USB (портов USB 3.2 Gen2x2 и 3.2 Gen2 – нет):

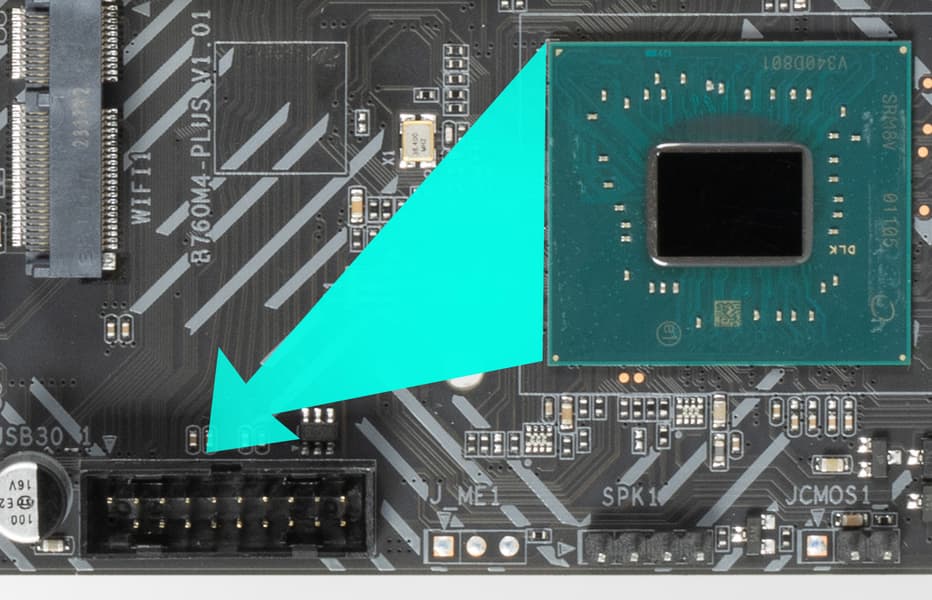

- 6 портов USB 3.2 Gen1: все реализованы через B760 и представлены на задней панели 4 портами Type-A (синего цвета); еще 2 – внутренним разъемом на материнской плате на 2 порта;

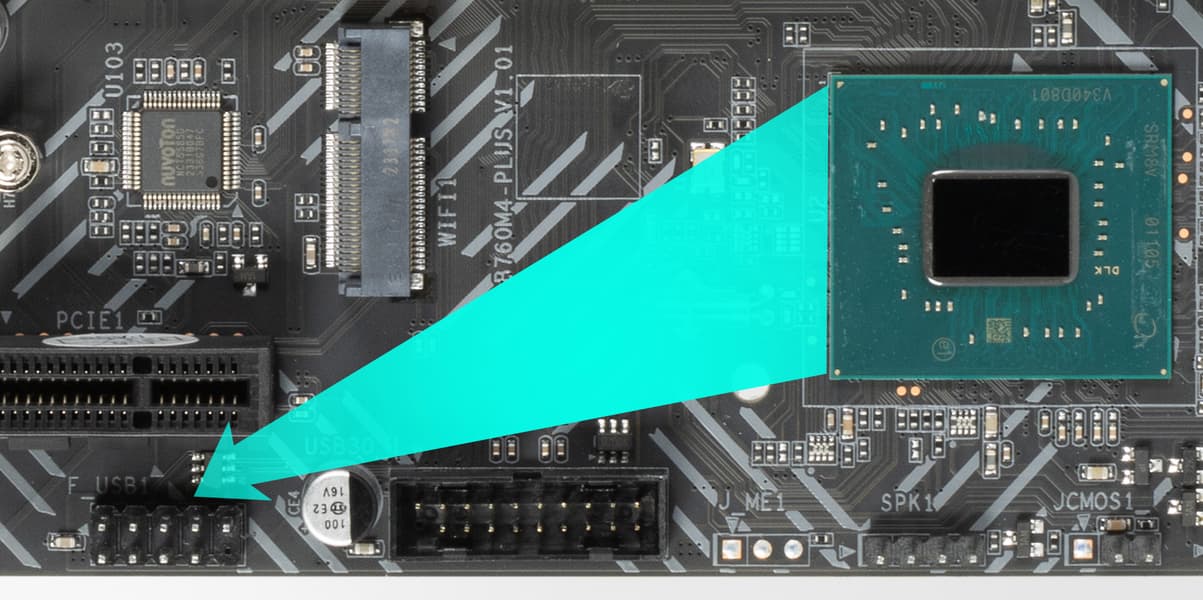

- 4 порта USB 2.0/1.1: все реализованы через B760 и представлены на задней панели 2 портами Type-A (черного цвета); еще 2 представлены внутренним разъемом на материнской плате на 2 порта.
Таким образом, у нас только 1 контроллер используют USB линии: слот M.2 (Key E для беспроводной связи) (1 линия USB 2.0).
Итак, через чипсет B760 реализовано высокоскоростных портов USB:
- + 0 выделенных USB 3.2 Gen2
- + 6 выделенный USB 3.2 Gen1
= 6 высокоскоростных портов. Не забываем, что каждый высокоскоростной порт USB обеспечен портом USB 2.0, то есть уже 6 портов USB 2.0 также занято. Плюс 4 выделенных порта USB 2.0 и 1 порт на обеспечение контроллера. Всего 11 USB портов реализовано.
Ну и 10 HSIO (линий PCIe и портов SATA), выделенных на поддержку иной периферии.
Итого у B760 в данном случае реализован 16 (10+6) высокоскоростных порта из 24.
Теперь о сетевых делах.

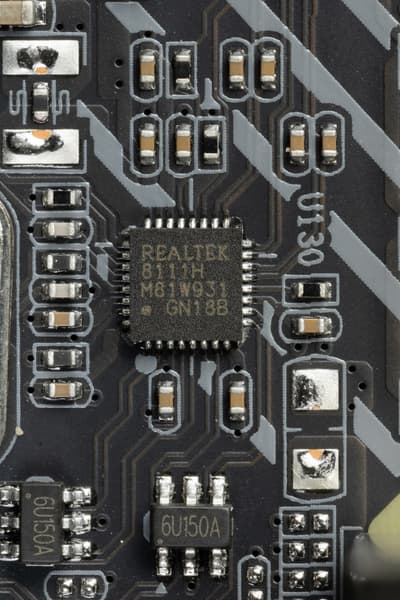

Материнская плата оснащена средствами связи очень скромно. Имеется Ethernet-контроллер Realtek RTL8111H, способный работать по стандарту 1 Гбит/с.
Комплексного беспроводного адаптера нет, но имеется слот M.2 (E-key) под него (сам адаптер приобретается отдельно).
Заглушка, традиционно надеваемая на заднюю панель, поставляется в комплекте отдельно.
Аудиоподсистема

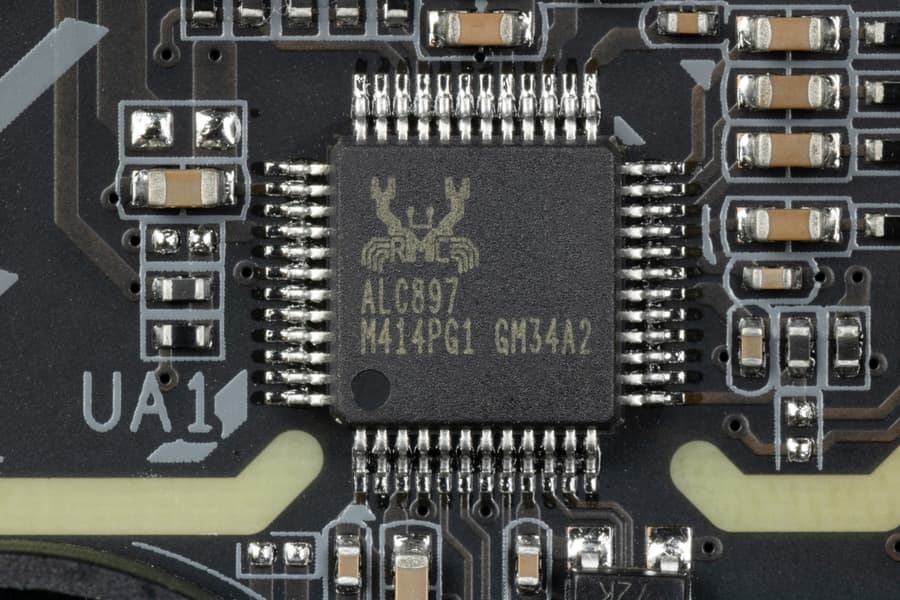

В данной плате звуком заведует устаревший и дешевый аудиокодек от Realtek ALC897.
В тракте нет ни операционного усилителя, ни ЦАП, да и «аудиофильских» конденсаторов нет.

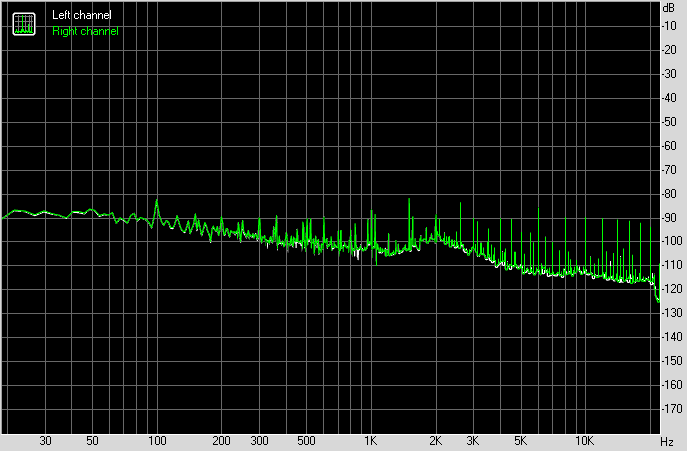

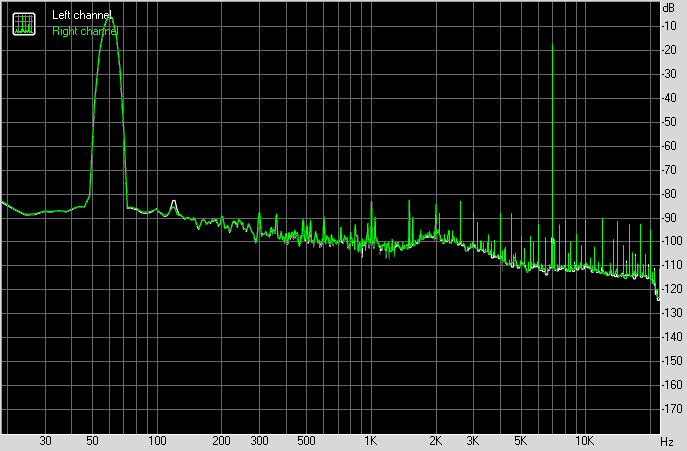

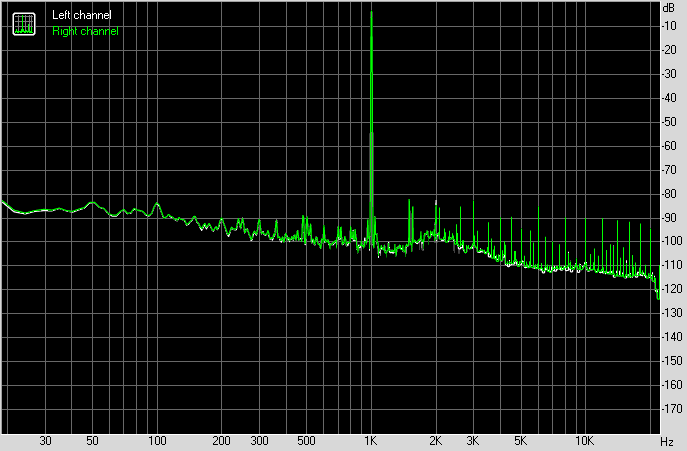

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Все аудиоразъемы на задней панели имеют привычную цветовую окраску. Вывода через S/PDIF нет.
Питание, охлаждение
Для питания платы на ней предусмотрены 2 разъема: в дополнение к 24-контактному ATX здесь есть еще 8-контактный EPS12V.

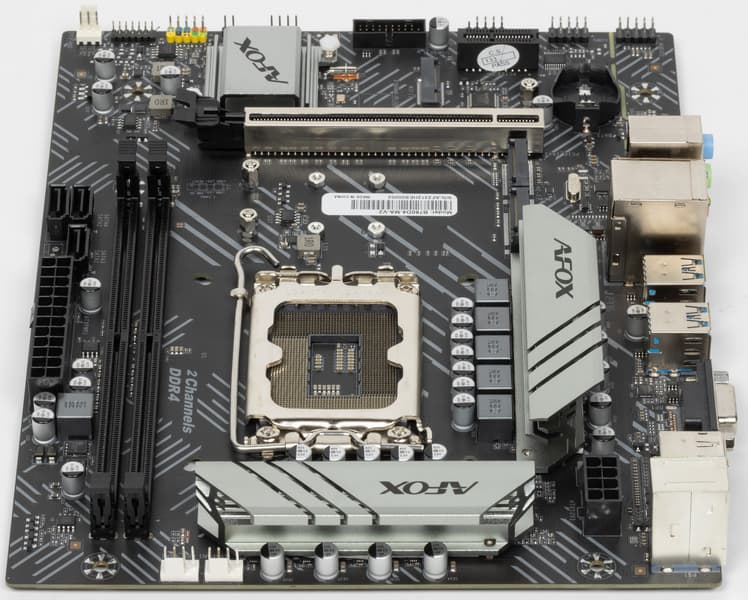

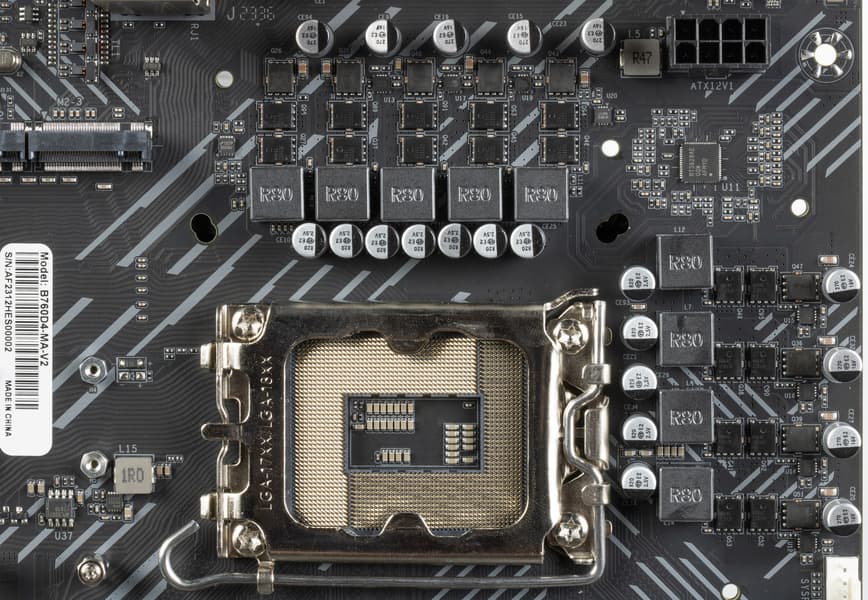

Схема питания процессора выполнена по схеме 1+7+1 (всего 9 фаз, 7 на VCore, 1 на iGPU и 1 на VCCIO).

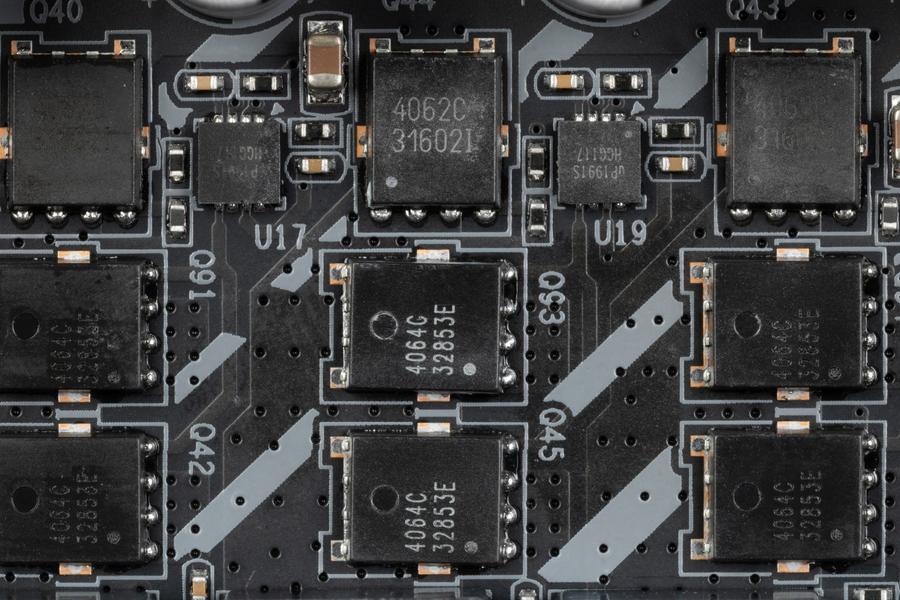

Каждый канал фазы имеет набор полевых МОП-транзисторов XP4064CMT/XP4062CMT от Xsemi на 58А.

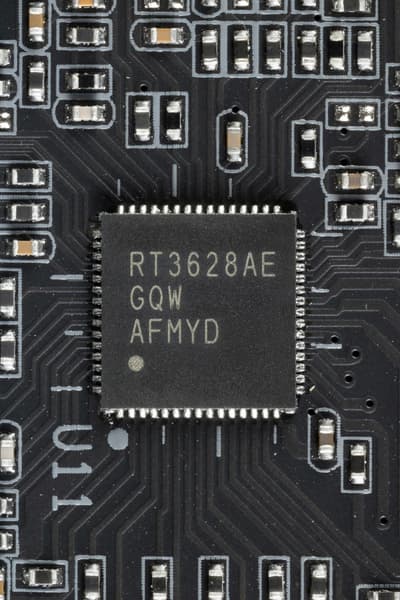

Управляет схемой питания VCore и iGPU ШИМ-контроллер RT3628 от Richtek.

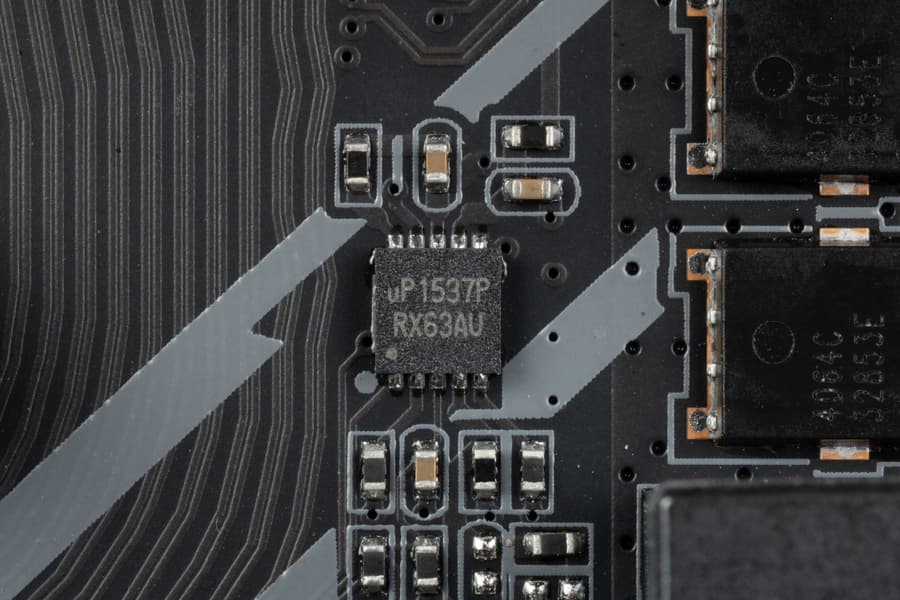

Для фазы VCCIO имеется свой ШИМ-контроллер от uPI Semi.

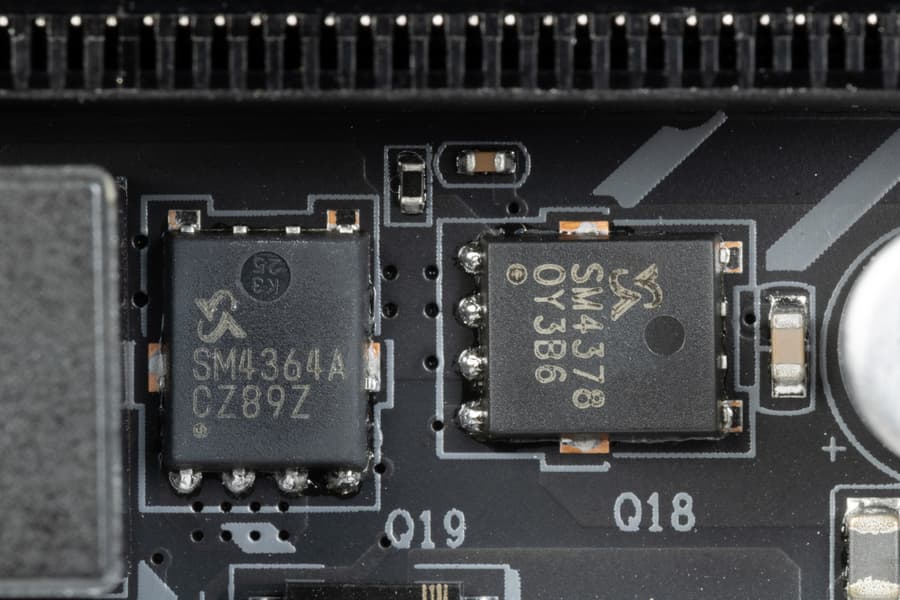

Питание VCCSA и слотов памяти DDR4 имеет намного более простую однофазную схему с наборами МОП-транзисторов SM4378/SM4364 от Sinopower.
Теперь про охлаждение.

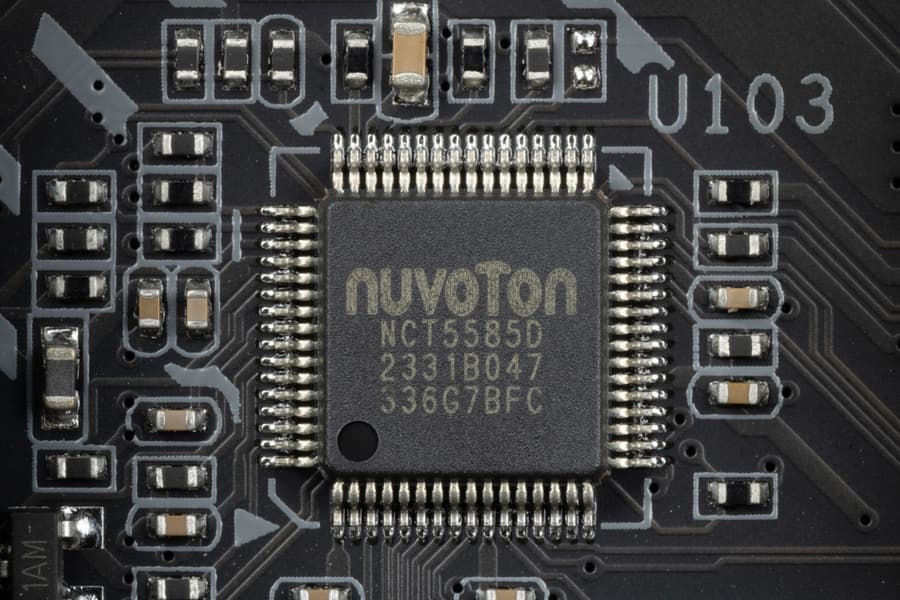

Далеко не все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

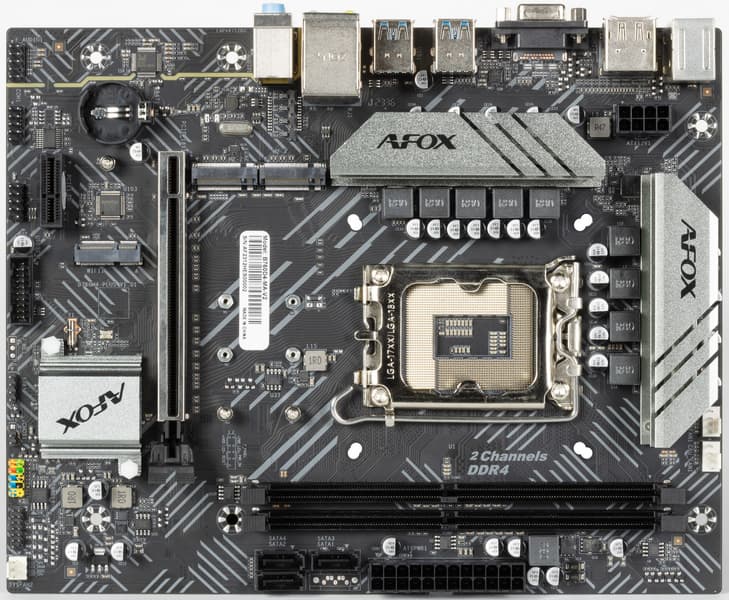

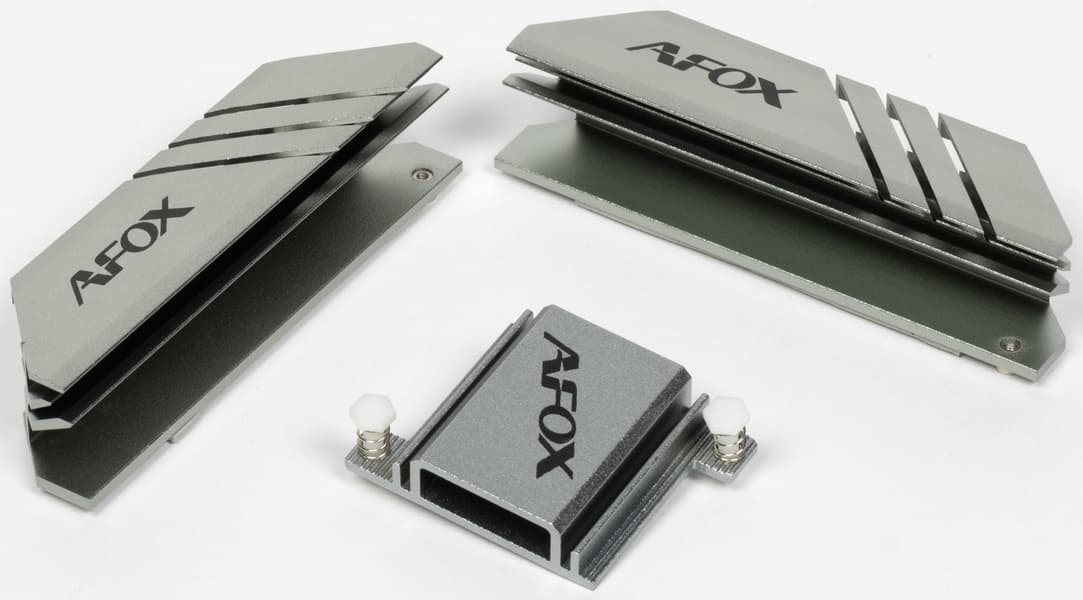

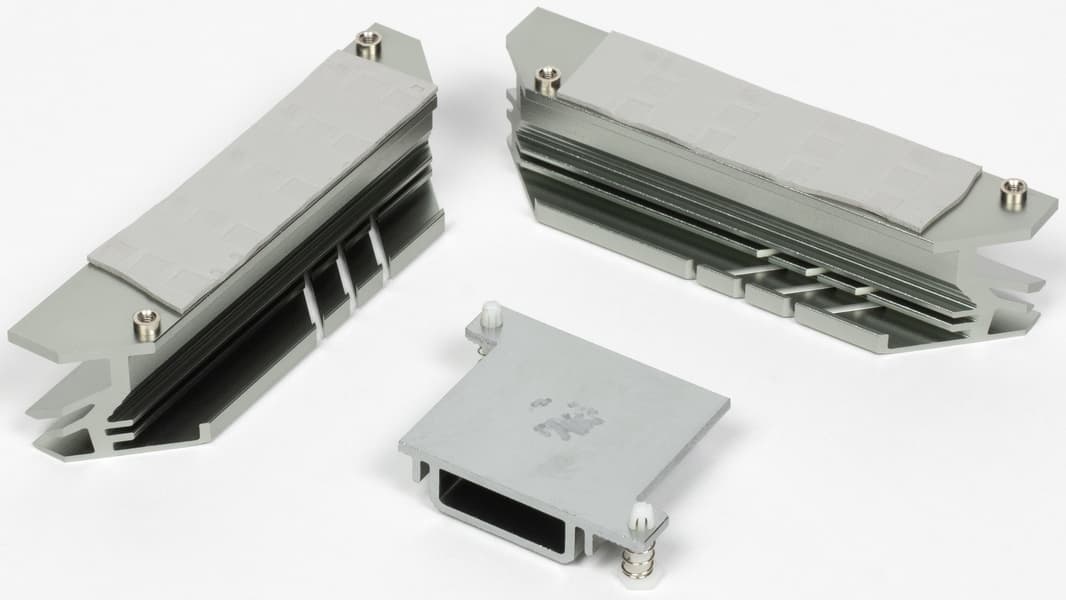

Как мы видим, охлаждение чипсета организовано отдельно от силовых преобразователей. VRM-секция имеет свои два раздельных радиатора.
А вот все M.2 слоты не имеют охлаждения.
Подсветка
Программное обеспечение под Windows
Настройки BIOS
Работоспособность (и разгон)

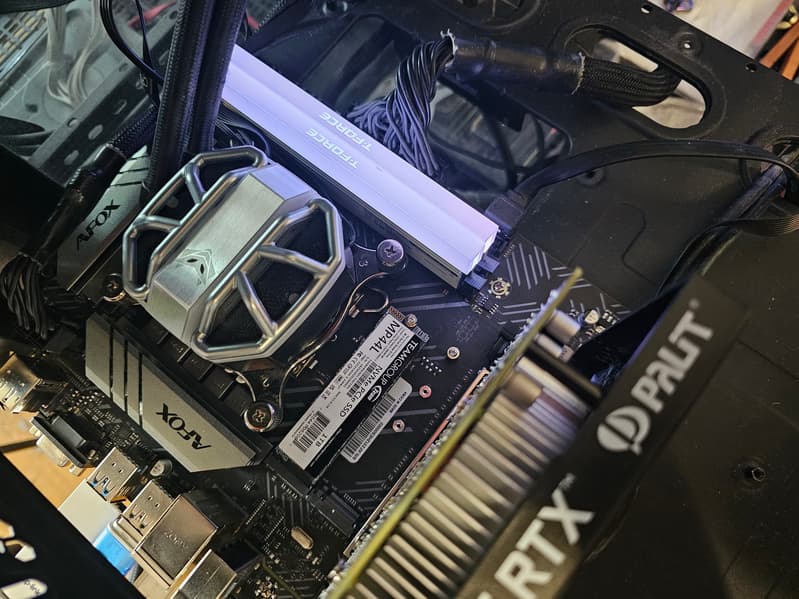

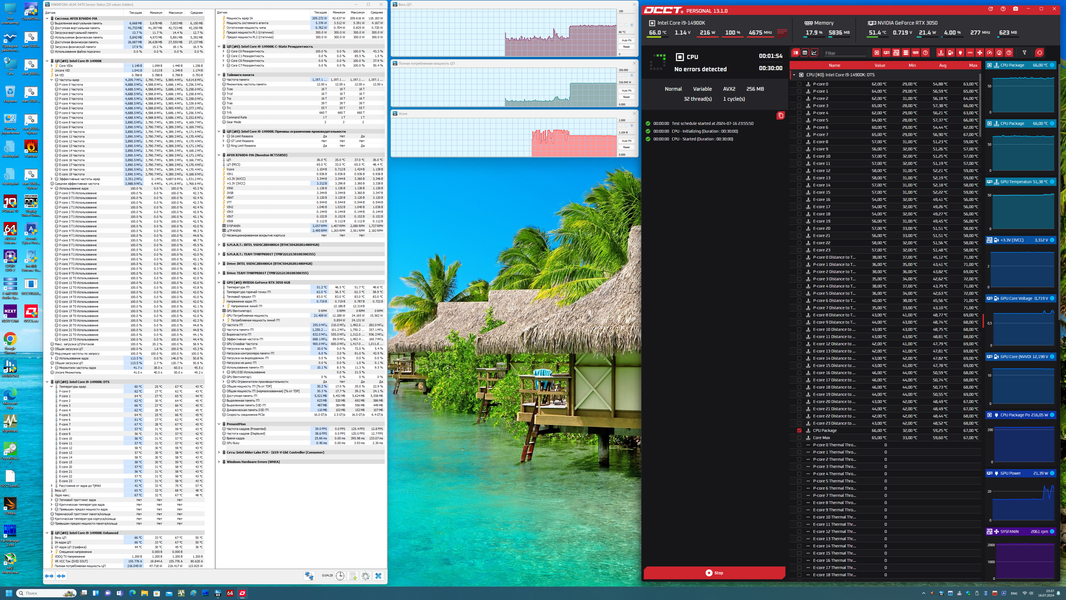

Запускаем все в режиме по умолчанию. Затем нагружаем стресс-тестами.

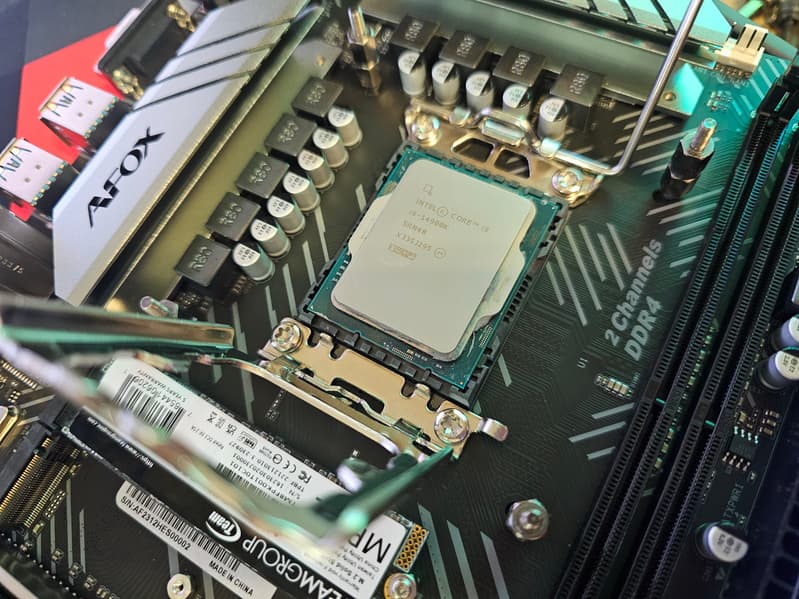

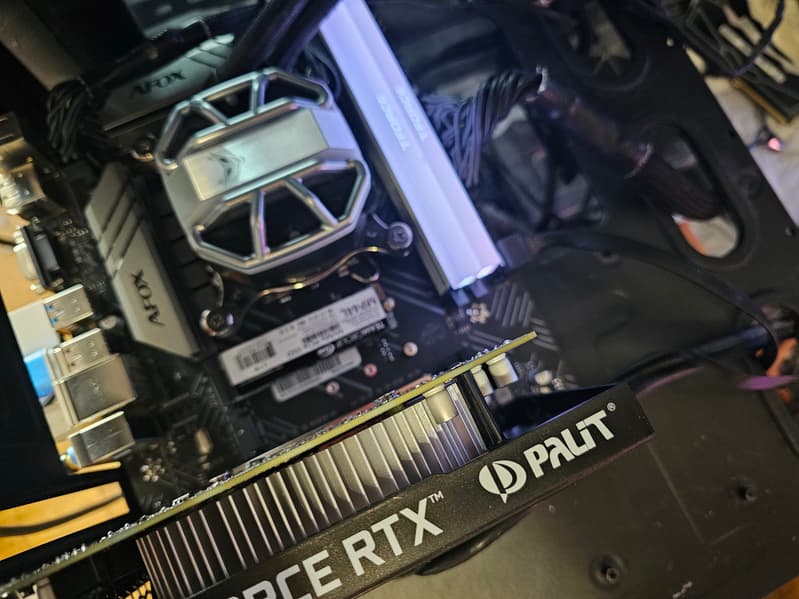

Как мы видим, автоматический разгон самого мощного на сегодня процессора от Intel – i9-14900К получился средний: до 4,7/3,9 ГГц. Собственно, для такой очень простой материнской платы – это уже по сути подвиг, ибо система питания крайне простая.
Понятно, что в целом матплаты на B760 – не для таких топовых процессоров, как i9-14900K, но мы всегда проверяем системы питания на прочность даже с работой с флагманским CPU.
Выводы
Материнская плата Afox B760D4-MA-V2 ориентирована на самых нетребовательных пользователей, она подойдет для сборщиков дешевых ПК офисного уровня, которым не нужны ни максимально мощное «железо», ни огромный набор портов и слотов, но для которых важна минимальная поддержка современной периферии. По использованному чипсету B760, а также по системе питания ясно, что плата предназначена для процессоров ниже среднего уровня. Сюда же — и поддержка DDR4: модули памяти этого типа всё еще дешевле, а ни увеличенная емкость, ни повышенная пропускная способность скоростных модулей DDR5 в таком компьютере не понадобятся. На момент публикации обзора эта модель продавалась в российской рознице примерно за 7,5 тысяч рублей (по нынешним временам это бюджетный сегмент).
У платы 15 USB-портов, включая 6 портов USB 3.2 Gen1, один «длинный» слот PCIe х16, получающий от процессора 16 линий PCIe, но версии 4.0, и один PCIe x1. Также здесь 2 слота M.2: один из них подключен напрямую к процессору линиями PCIe 4.0, другой подключен к чипсету B760 линиями PCIe 4.0. Еще у этой модели 3 порта SATA и 3 разъема для вентиляторов. Сетевые возможности скромный: только проводной контроллер 1 Гбит/с, плюс слот для беспроводного адаптера. Плата лишена возможности для подключения дополнительных ARGB/RGB-устройств подсветки.
