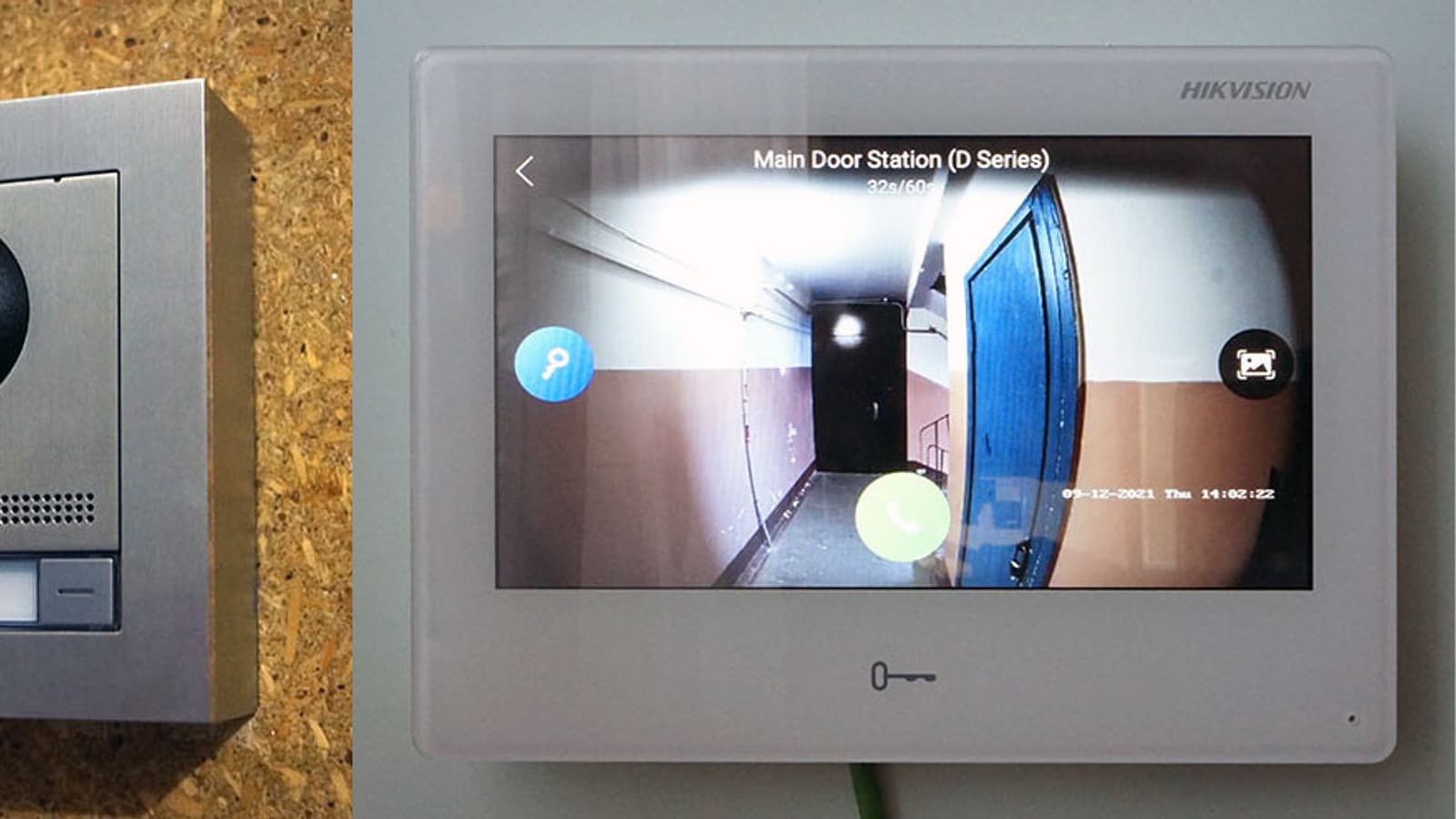

После того, как мы изучили видеонаблюдение Hikvision, охранную систему AxPro и терминалы доступа MinMoe, настало время объединить все устройства в одну работающую связку. Добавив еще один компонент, который станет главным, связующим звеном всей цепочки.
Состав системы, конструкция устройств

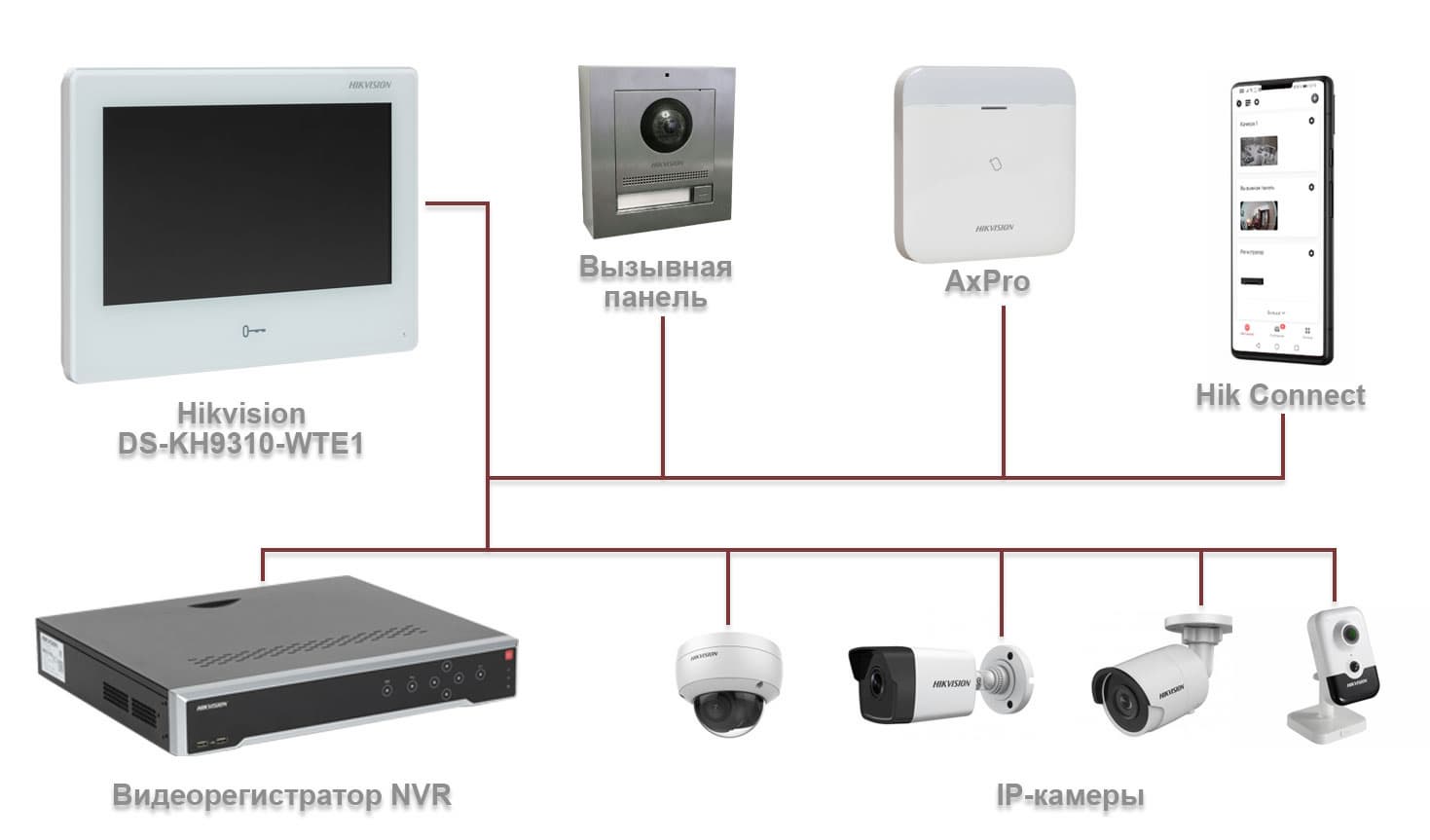

Из следующего рисунка становится понятно, что комплектность системы может быть самой разной, к примеру, не иметь камер наблюдения или регистратора. Либо включать в себя другие приборы вроде терминалов доступа и даже устройства сторонних производителей.
Такую схему мы составили из следующих соображений: поскольку в доме (правильней — домохозяйстве, поскольку это может быть несколько домов) уже работает охранная система с различными датчиками, развернуто видеонаблюдение и настроен быстрый доступ через мобильное приложение Hik Connect, ко всему этому будет логично добавить центральное стационарное устройство, которое объединит все компоненты в одном понятном интерфейсе. На роль такого устройства идеально подходит IP-видеодомофон, к которому можно «прицепить» вызывную панель со встроенной камерой. В перспективе готовая система станет всеобъемлющей и самодостаточной, с доступом не только из локальной сети, но и через интернет посредством облачного сервиса Hik Connect.
Приведем краткие описания устройств, которые были использованы для построения системы. Учитывая пожелания читателей, не станем разбирать все аппараты до болтика, расскажем лишь об основных функциях. Ведь подробные характеристики — они всегда доступны на страничках устройств.

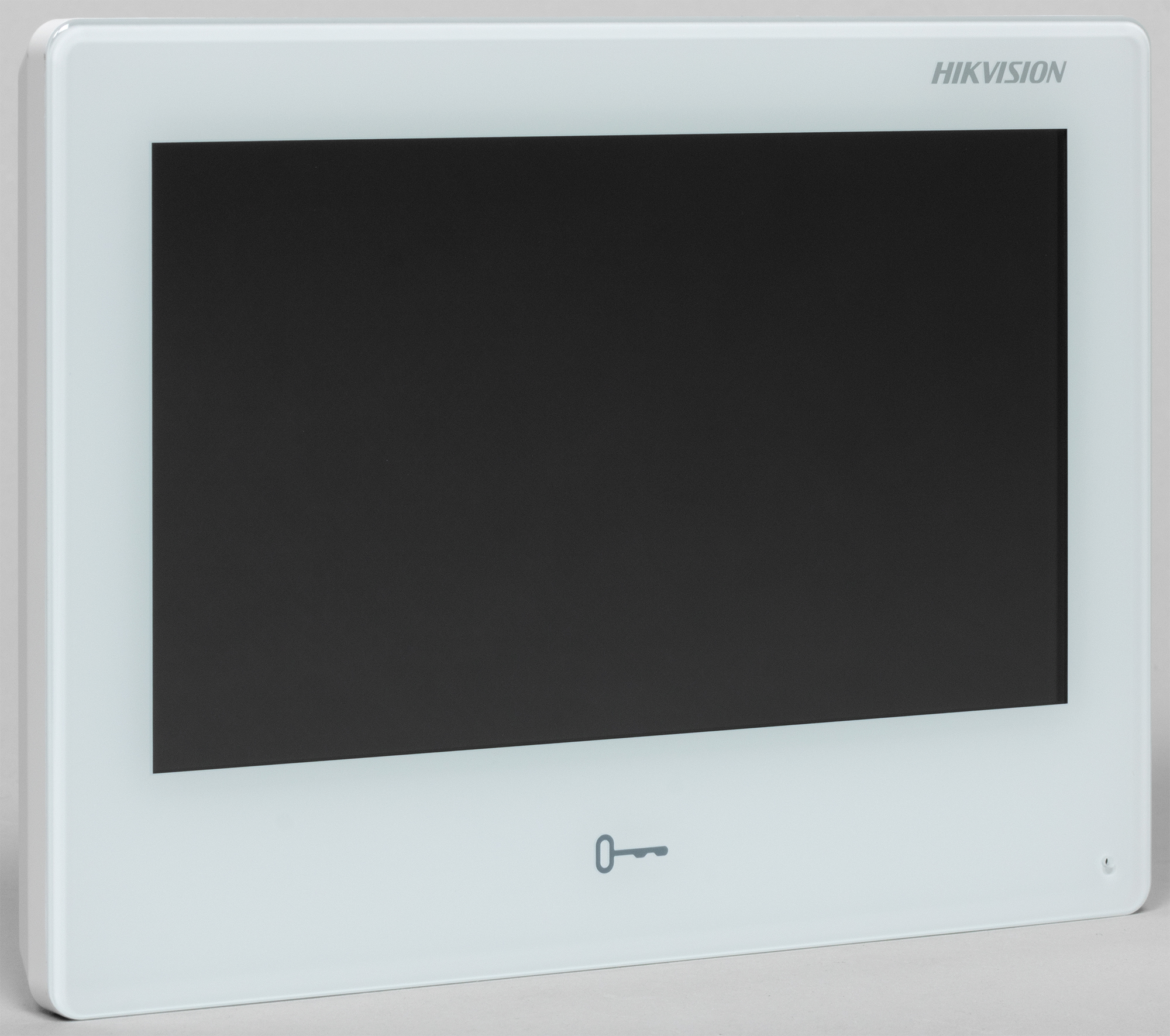

Монитор домофона Hikvision DS-KH9310-WTE1
Во-первых, почему «монитор домофона», а не «домофон»? Элементарно. Домофон — это система, состоящая минимум из двух разных приборов: вызывное устройство (панель с кнопкой, микрофоном, камерой и даже с экраном, ненужное вычеркнуть) и ответное устройство (трубка с микрофоном и динамиком либо панель с экраном и аудиосистемой). Таким образом, называть рассматриваемый аппарат мы будем монитором домофона. Во избежание путаницы.
Hikvision предлагает несколько моделей домофонных мониторов, все они различаются ценой и функциональностью. Данную модель можно рассматривать как золотую серединку, которая имеет все необходимое, но за счет некрупного 7-дюймового экрана стоит дешевле 10-дюймовой версии.
Краткая характеристика прибора звучит так: аппарат работает под управлением ОС Android версии 5.1, объемы оперативной/флэш-памяти составляют 1/4 ГБ. Открытая платформа позволяет интегрироваться как с фирменным сервисом Hik Connect, так и со сторонним ПО. Имеется поддержка установки приложений и возможность управления охранной панелью AxPro. А теперь чуть-чуть подробнее.

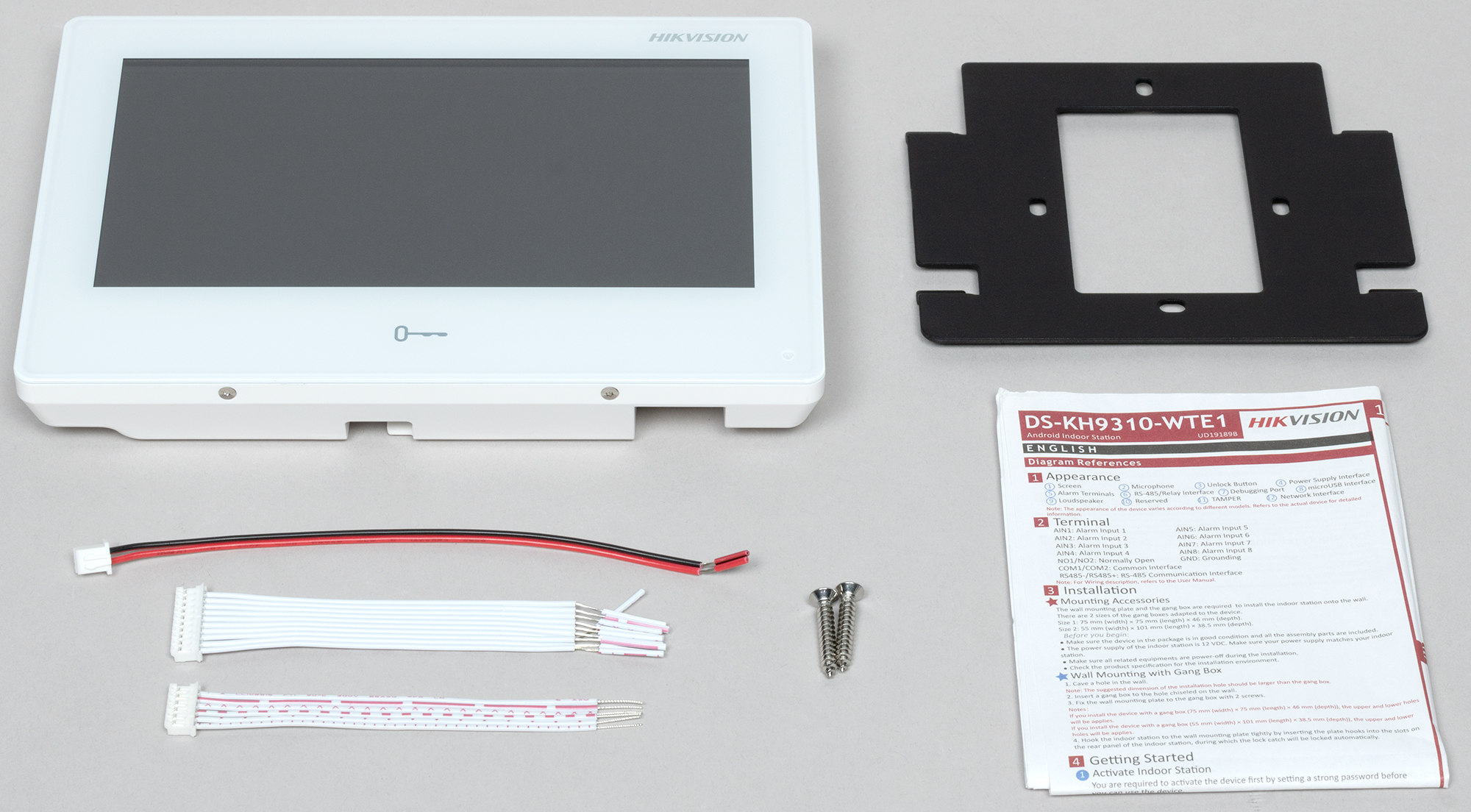

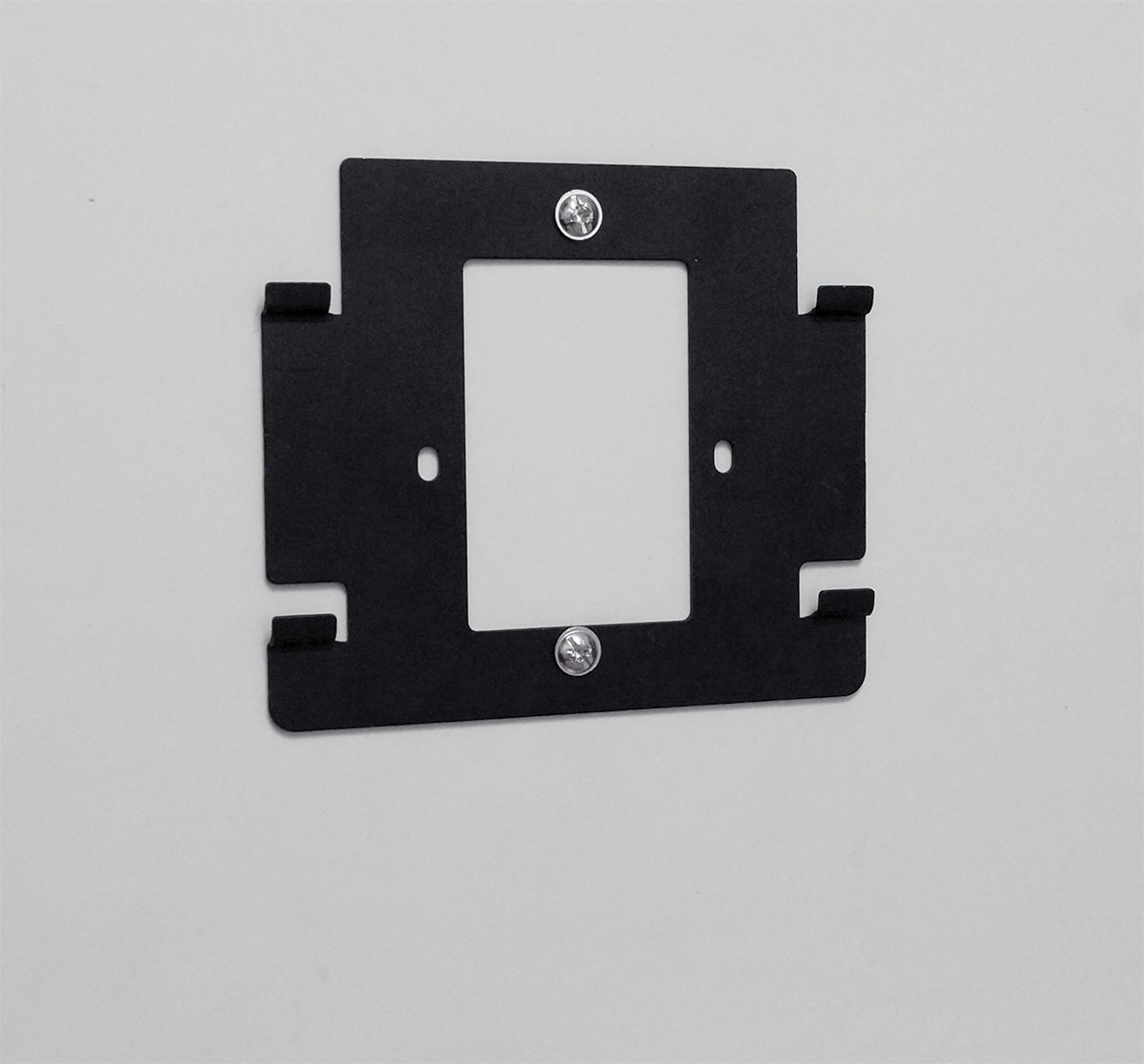

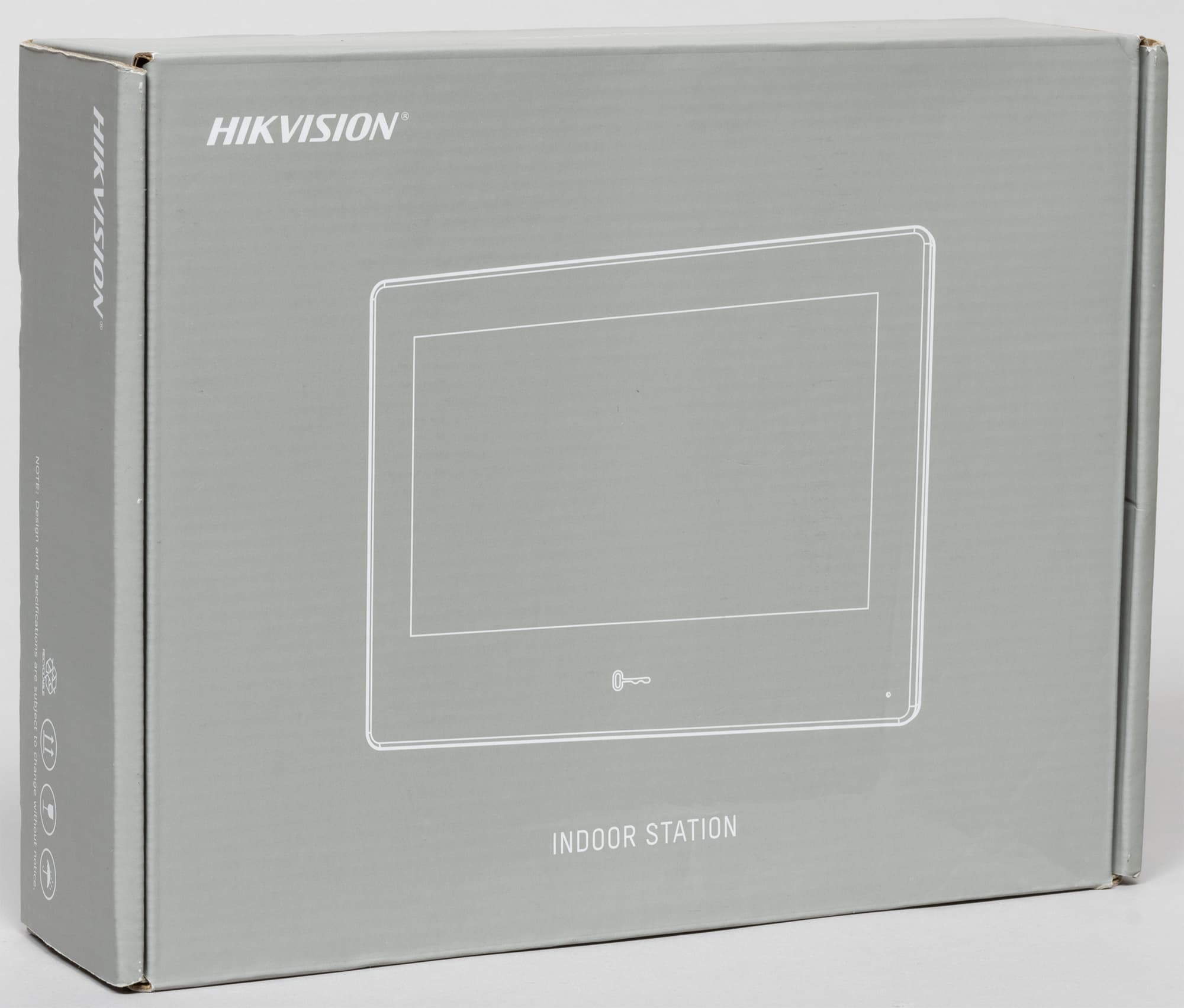

Помимо шлейфов с колодками, к монитору прилагается настенный металлический кронштейн с четырьмя выступающими зацепами, на которые он надевается сверху-вниз. Защиты от снятия и умыкания конструкция не предусматривает — какой в этом смысл, ведь аппарат установлен дома, внутри помещения.
Под стеклянной панелью, которая закрывает всю лицевую сторону, установлен емкостный сенсорный 7-дюймовый экран с разрешением 1024×600 пикселей. Он имеет настраиваемую яркость и великолепный угол обзора по горизонтали. Устанавливать панель следует повыше, на уровне глаз, поскольку изображение инвертируется при взгляде на экран сверху под углом 45° и более. Если же смотреть на экран снизу, то изображение, наоборот, становится более контрастным. Монитор имеет встроенный всенаправленный микрофон и встроенный динамик. Помимо сенсорного экрана, монитор оснащен дополнительным органом управления — сенсорной кнопкой, она обозначена изображением ключа.

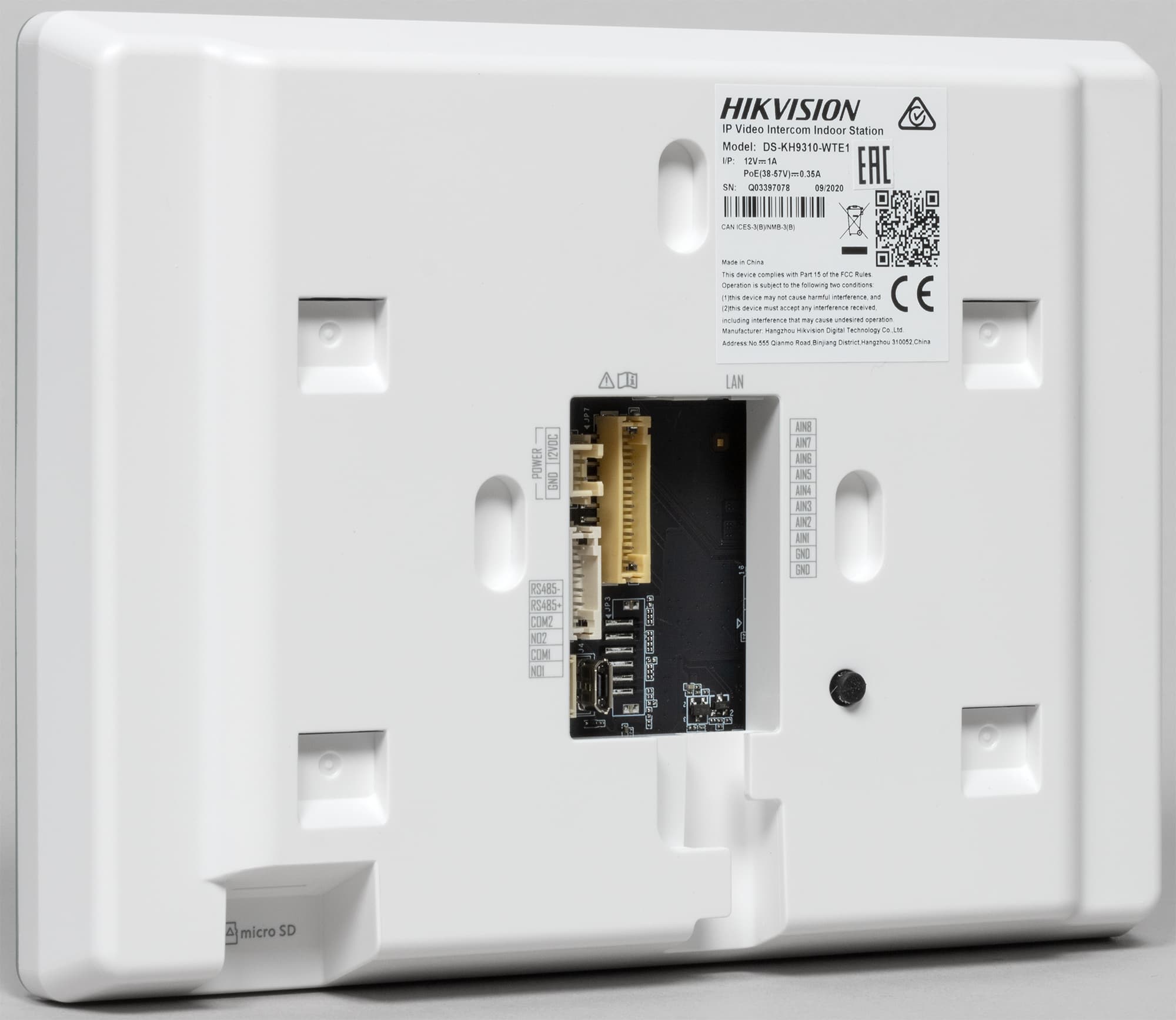

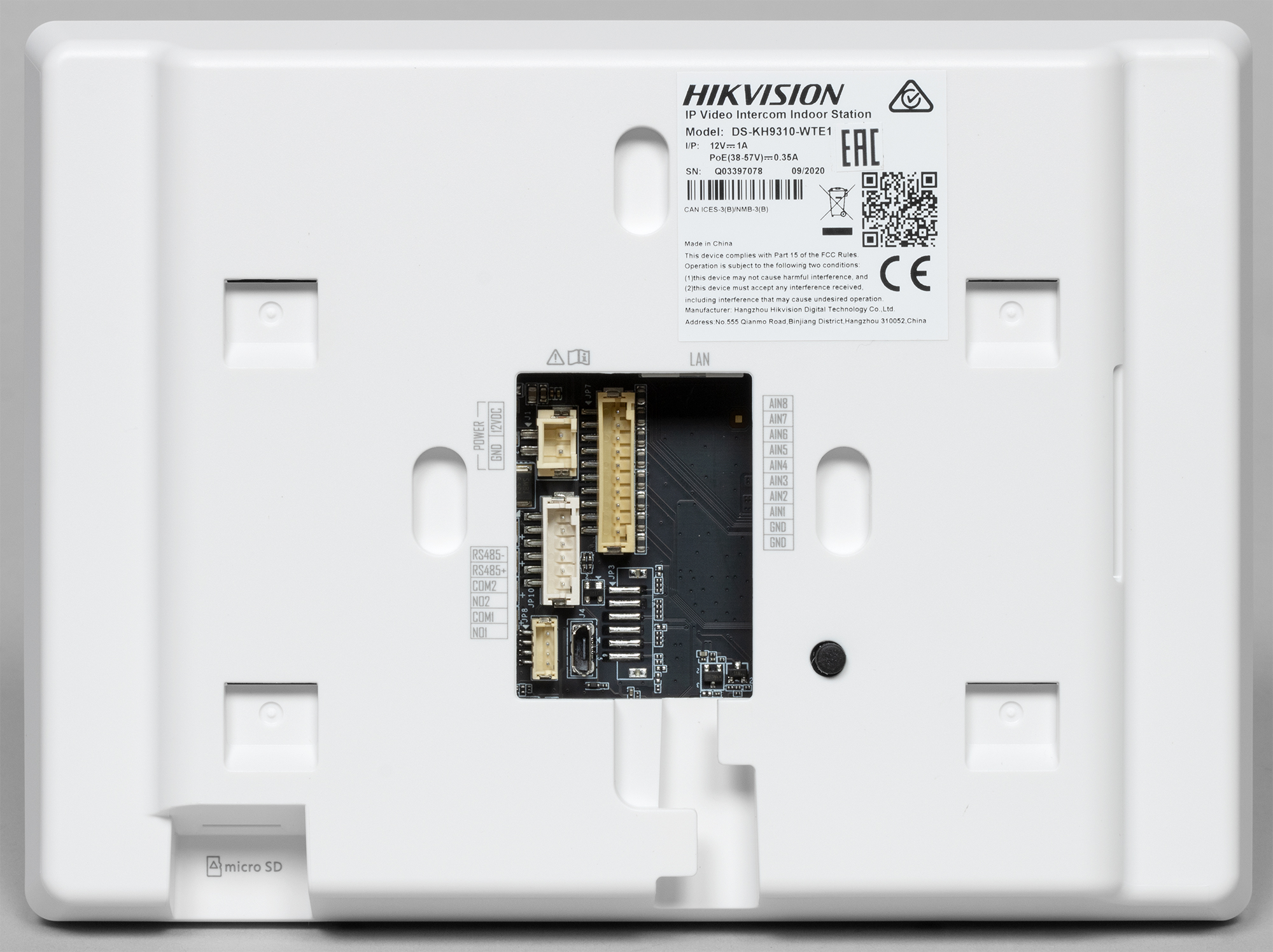

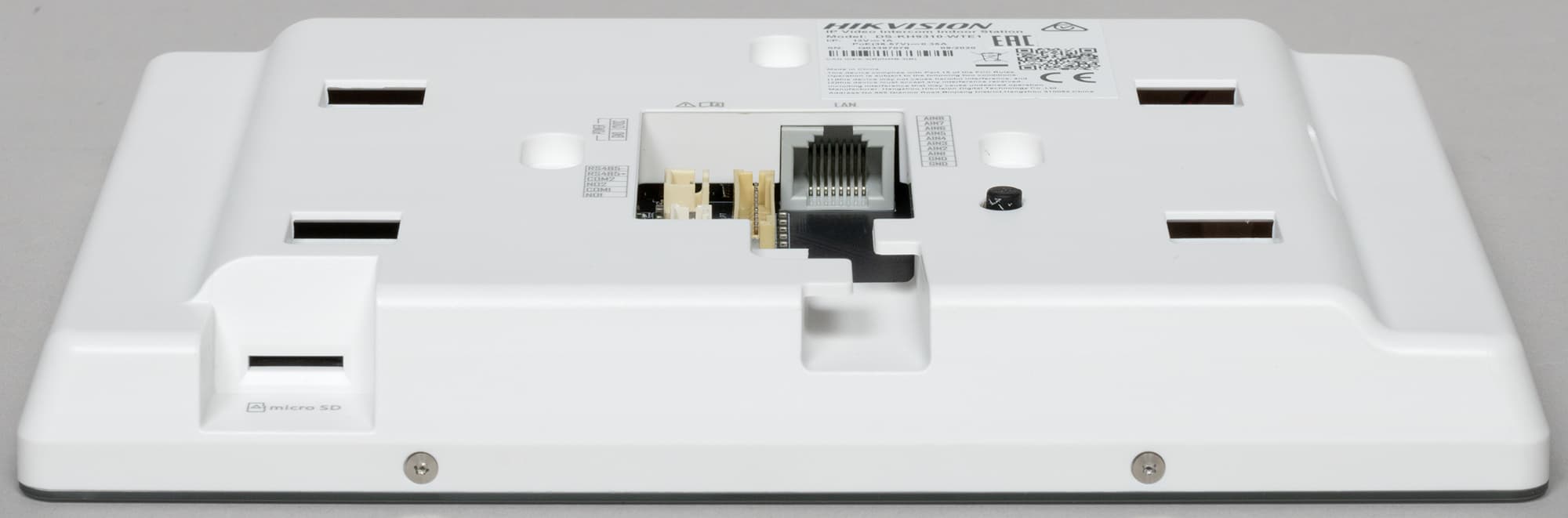

Все интерфейсы и разъемы располагаются в углублении на задней стороне корпуса. Для вывода кабелей и шлейфов здесь предусмотрена ведущая вниз канавка с фиксаторами. Набор интерфейсов удивляет разнообразием: RJ45 Ethernet 10/100M с поддержкой TCP/IP, SIP, RTSP и питания PoE IEEE 802.3 af, порт RS-485, тревожные входы и выходы (реле 8/2), кнопка, тампер и служебный порт. Также можно увидеть разъем Micro-USB, он работает с внешними накопителями в режиме OTG, как в смартфонах и планшетах.
Помимо проводных интерфейсов, в приборе имеется также адаптер Wi-Fi 802.11b/g/n, освобождающий от необходимости укладки «витой пары». В нижней грани устройства имеется слот для карты памяти формата microSD/SDHC/SDXC, карта может использоваться в качестве дополнительного накопителя для хранения архива вызовов.
Скромные размеры устройства (187×137×26 мм) позволяют разместить его в узких простенках рядом с дверью, а небольшая толщина снижает риск случайно задеть прибор. Аппарат предназначен для использования в помещениях, так как не имеет защиты от непогоды. Зато широченный температурный диапазон, в котором разрешается эксплуатация (от −10 до +50 °C), явно указывает на возможность установки монитора в холодной прихожей, коридоре, веранде и прочих неотапливаемых помещениях. Более подробные сведения (хотя, куда уж подробней?) можно отыскать на страничке продукта.
Вызывная панель Hikvision DS-KD8003-IME1
Это вторая составная часть домофонной системы, без которой она не может называться домофоном.

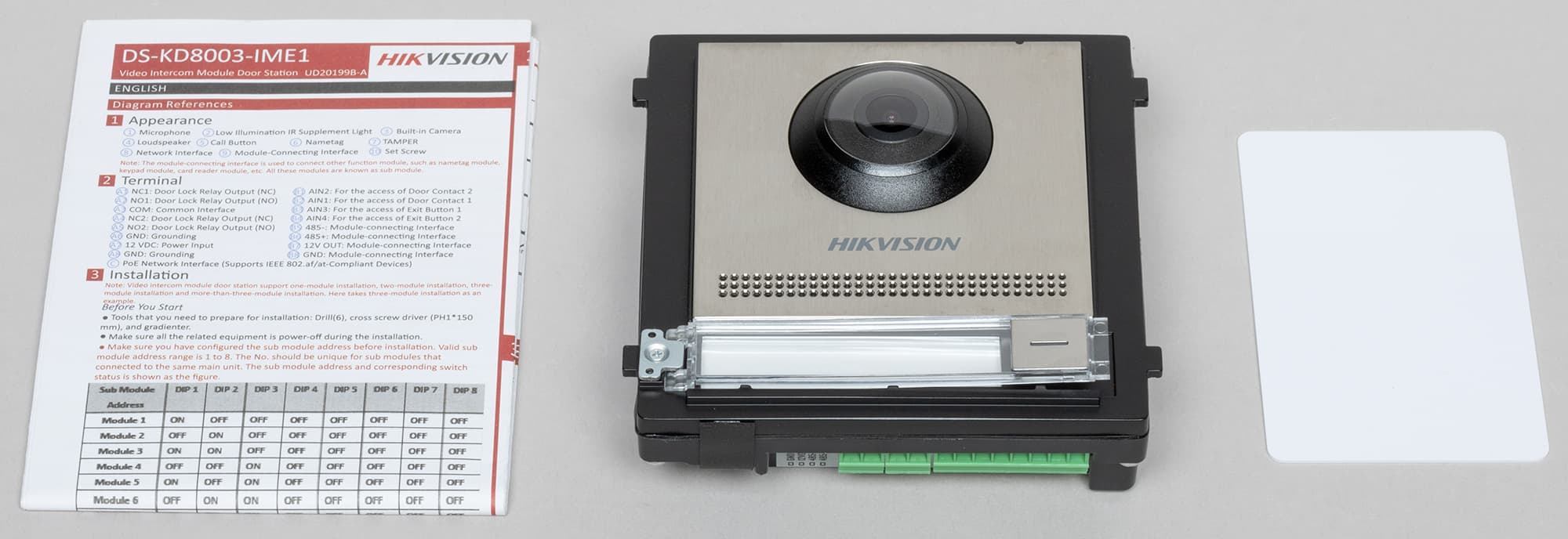

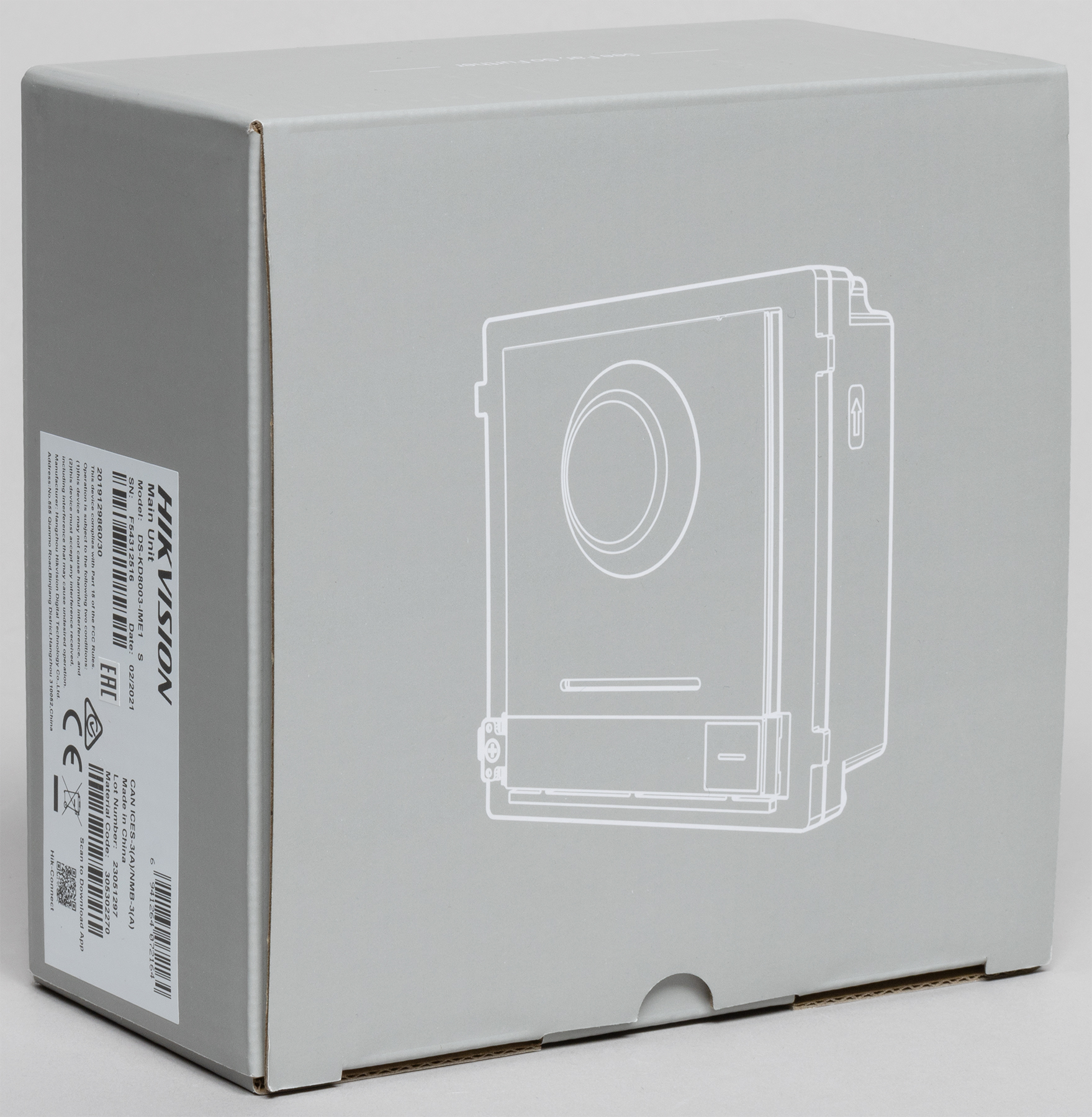

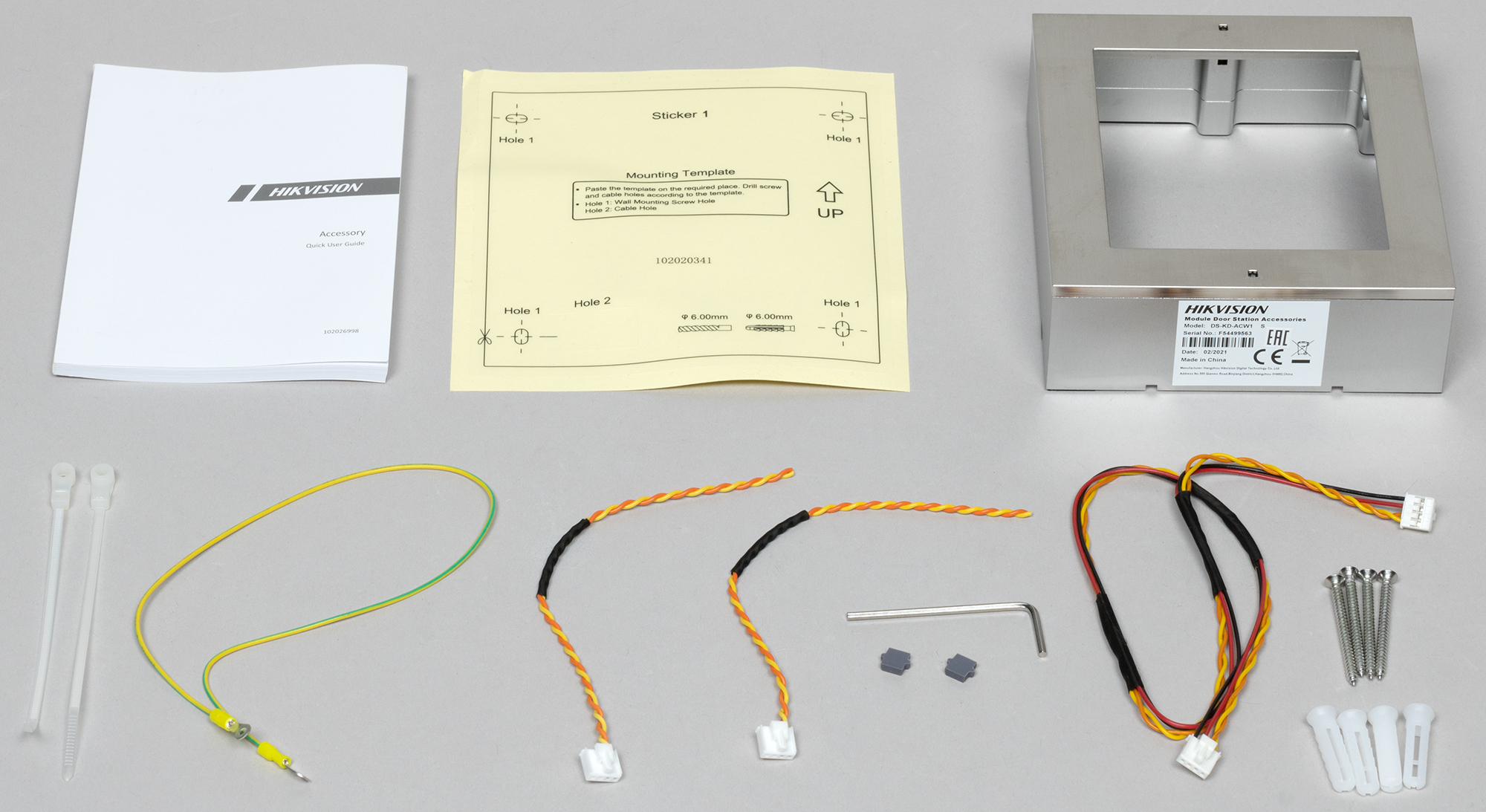

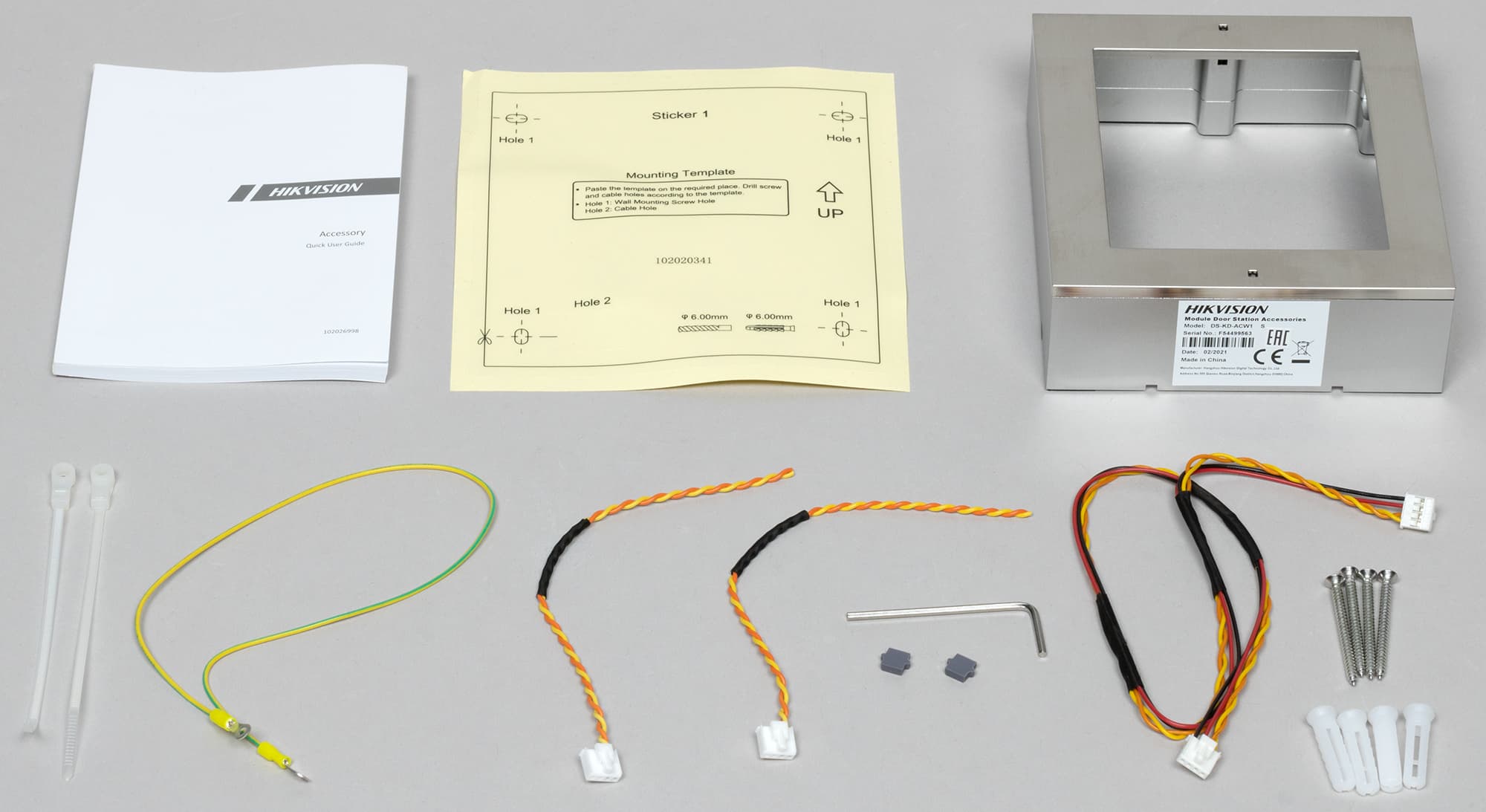

Комплектность вызывной панели довольно скромна, здесь отсутствует монтажная рамка. Как крепить, спрашивается? Сложный вопрос. Похоже, без приобретения фирменных принадлежностей — никак. Поскольку рамка для врезной или накладной установки, помимо собственно крепежных функций, играет также антивандальную роль, защищая прибор от злоумышленников, а заодно и от воздействия природных негативных факторов (осадки, пыль). Впрочем, при желании можно отыскать готовый комплект, содержащий и панель, и рамку.

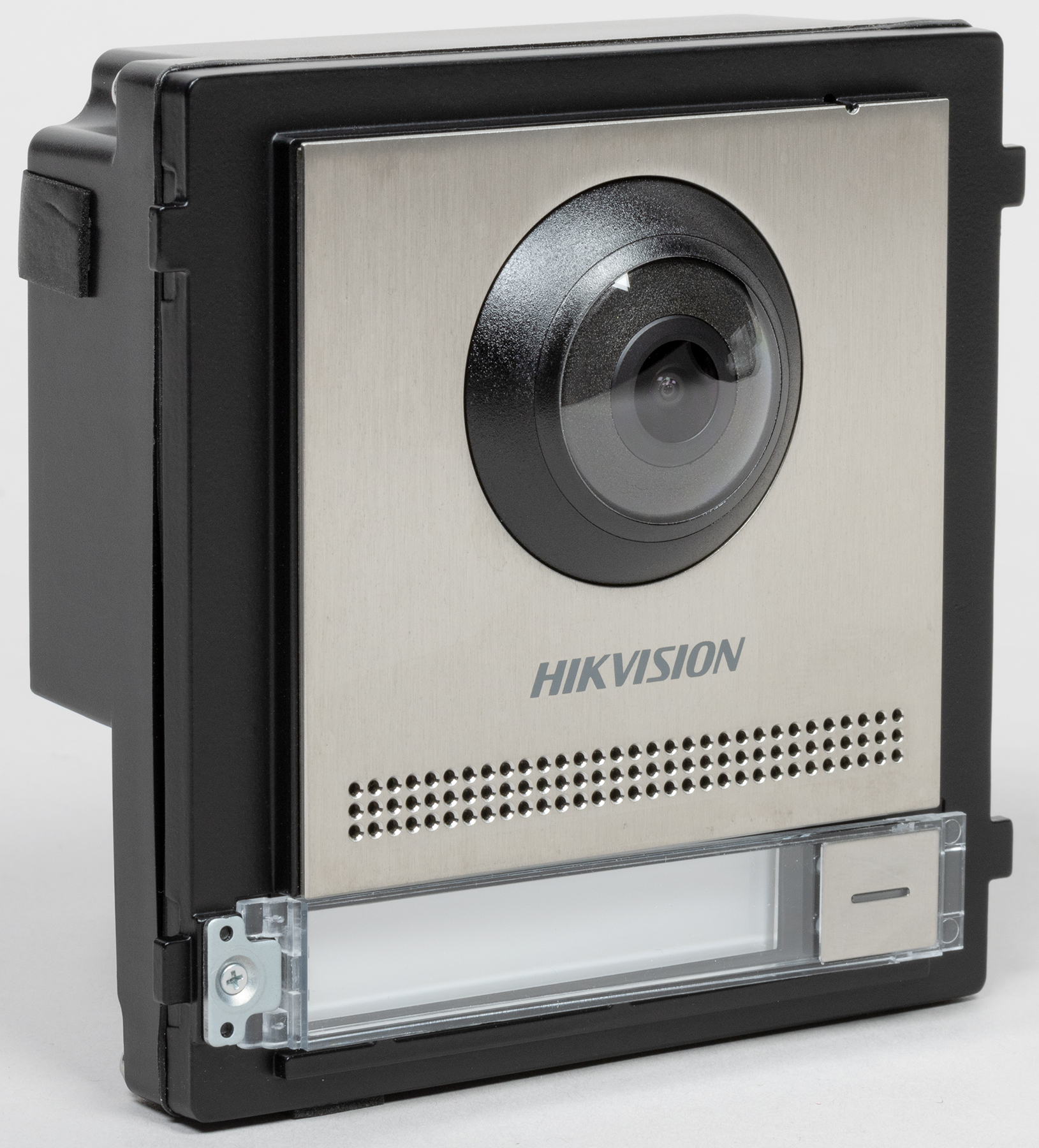

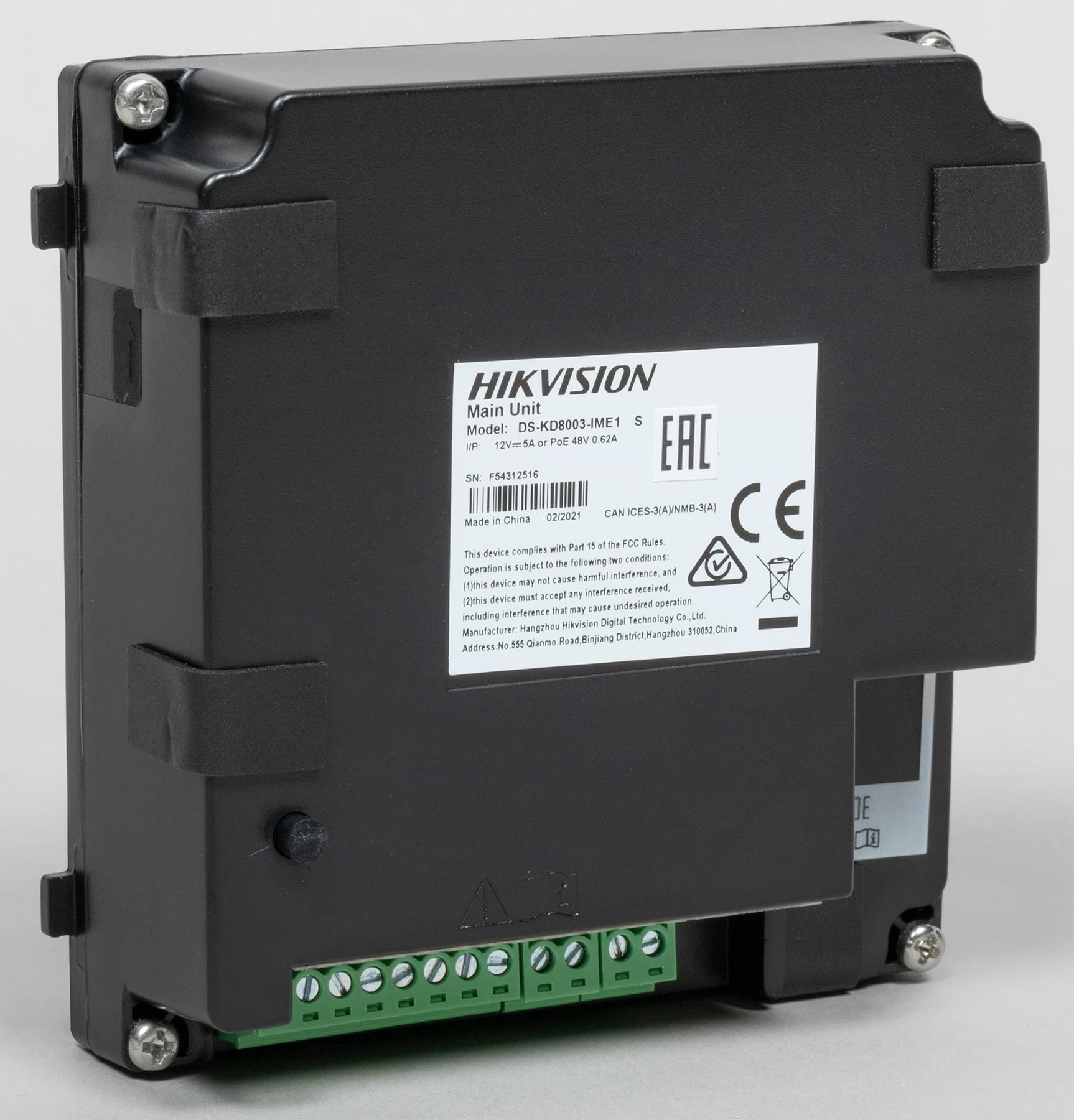

Выглядит панель скромно, но контрастный крупный объектив и внушительные размеры корпуса (98×100×44 мм) заставляют обратить на нее внимание. Более того, при наступлении сумерек автоматически включается подсветка кнопки и информационной таблички. И не захочешь — увидишь.
Картинку панель получает с помощью камеры, имеющей широкоугольный объектив типа «рыбий глаз» с углами обзора 180° по горизонтали и 96° по вертикали. Изображение формируется 2-мегапиксельным высокочувствительным сенсором. Встроенная инфракрасная подсветка включается автоматически и позволяет запечатлеть посетителя даже в полной темноте. За включение инфракрасной подсветки и подсветки кнопки отвечает датчик освещенности: стоит выключить свет или просто прикрыть объектив рукой, подсветка тут же включается. Панель транслирует видеопоток с разрешением до 1920×1080, доступен суб-поток 720×480. Оптимизация изображения осуществляется тремя технологиями: BLC (компенсация контровой засветки), DNR (цифровое шумоподавление) и WDR (широкий динамический диапазон). Встроенная аудиосистема состоит из всенаправленного микрофона и довольно громкого динамика (85 дБ на 20 см) с технологиями подавления шума и эха.

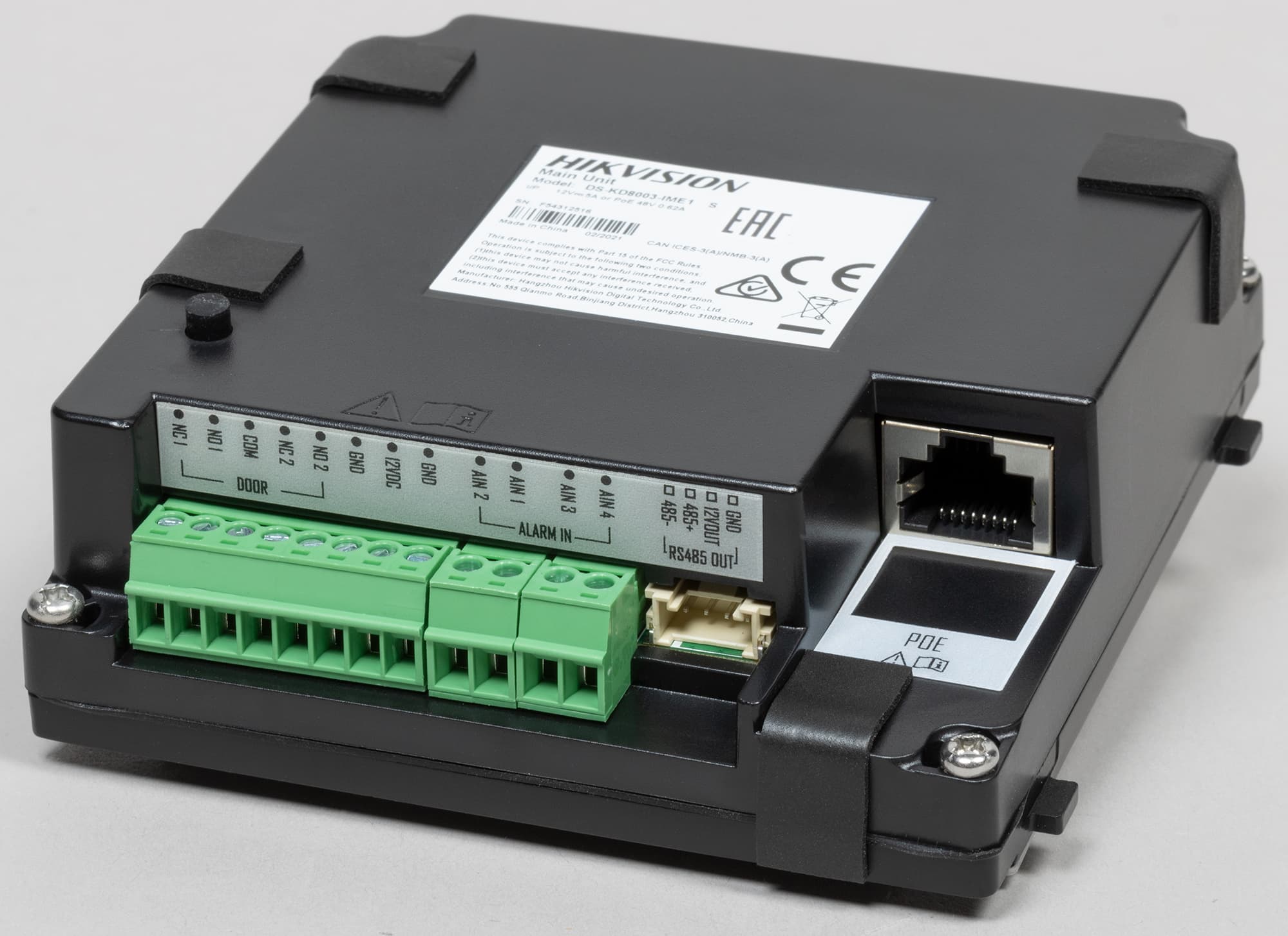

С интерфейсами тут, как и в мониторе — полный порядок. В смысле, набор. Доступно физическое подключение дополнительного модуля, в наличии два входа дверного контакта, 4 вводных интерфейса и контроллеры двери, а также порт для отладки. LAN-разъем поддерживает TCP/IP, RSTP и питание PoE стандарта IEEE 802.3af.
Наконец, про эксплуатацию. Температурный рабочий диапазон от −40 до +55 °C явно указывает на возможность установки панели где угодно, включая уличную калитку или ворота. Тут главное — позаботиться о герметичности при монтаже, но это уже задача установщика. Мы же воспользовались имеющимся кронштейном Hikvision DS-KD-ACW1.
Более подробные сведения о панели и кронштейне можно найти на страничках продуктов: панель Hikvision DS-KD8003-IME1, накладная монтажная рама Hikvision DS-KD-ACW1.
Далее мы перечислим прочие устройства, включенные в нашу систему. Сделаем это по возможности кратко, тем более, всем им ранее были посвящены отдельные подробнейшие материалы.

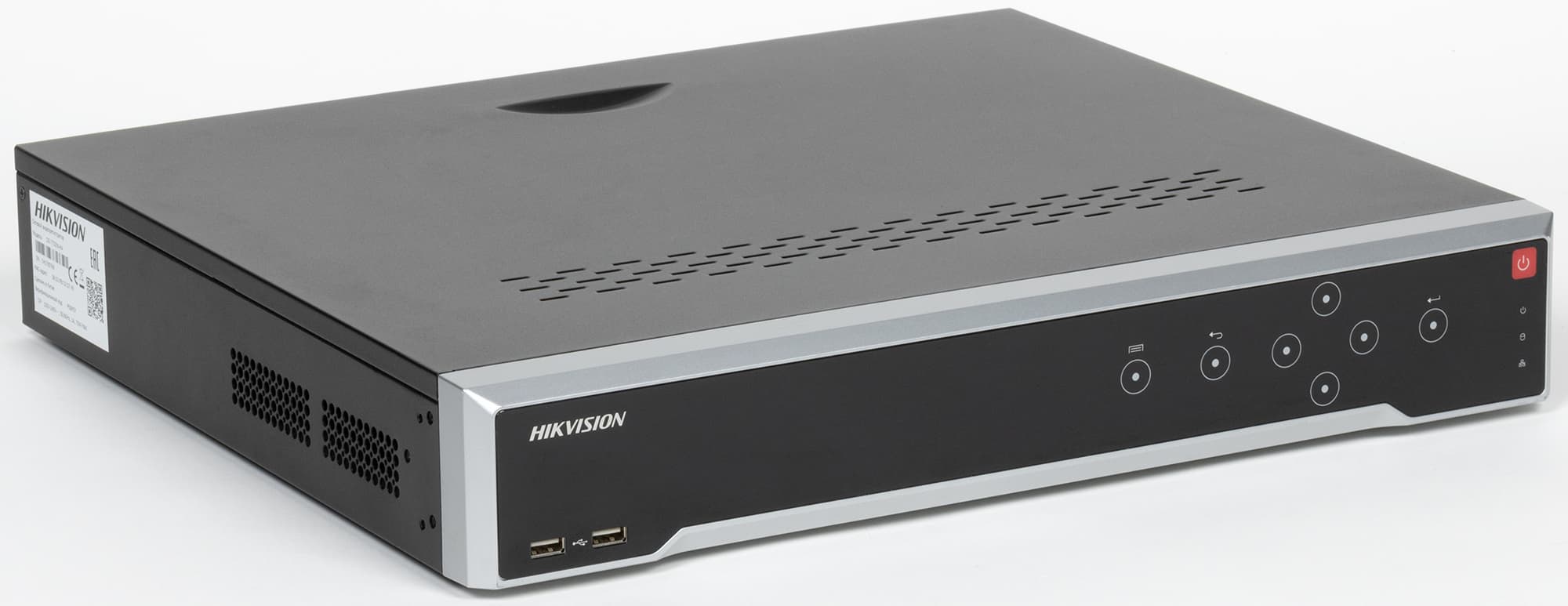

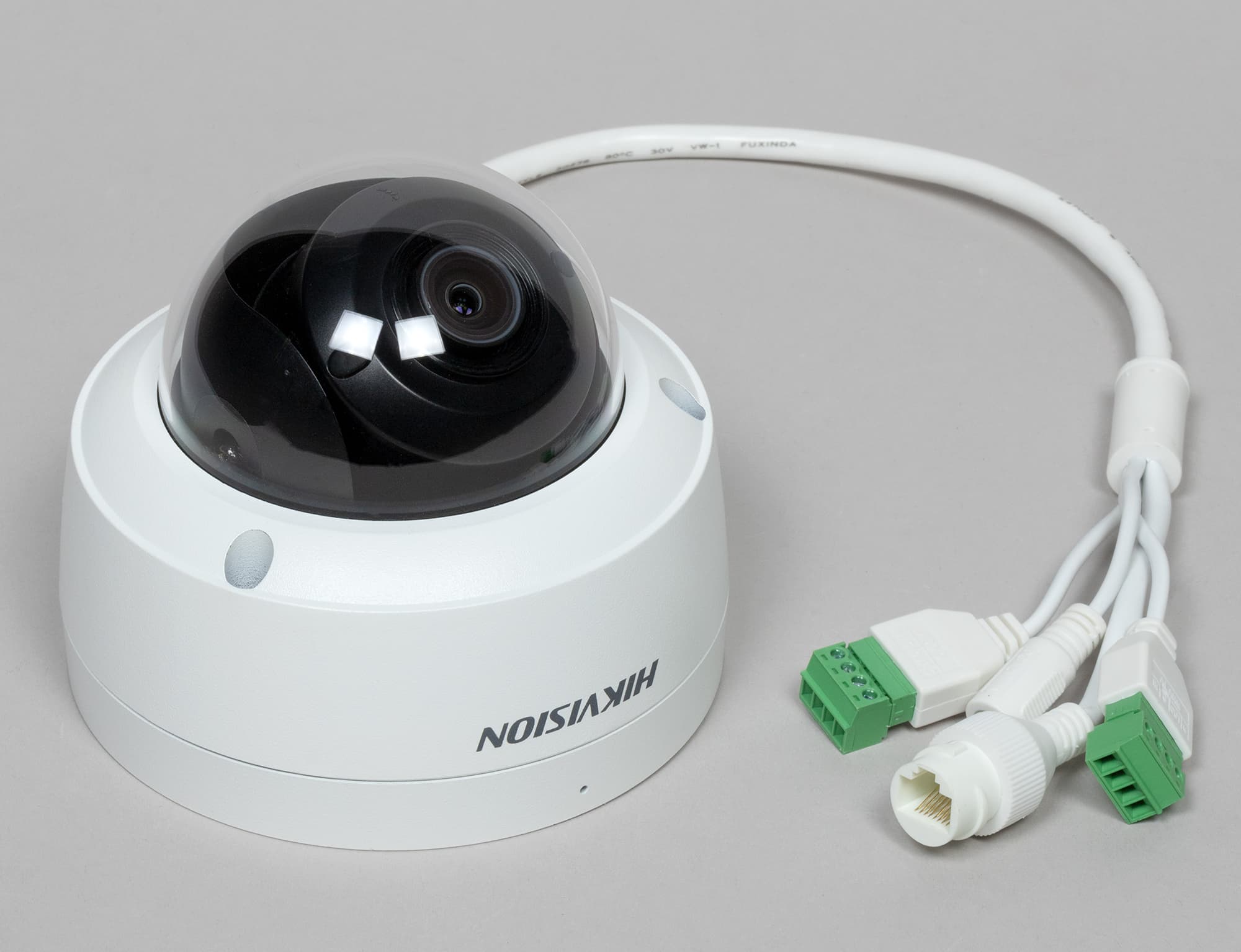

Регистратор NVR Hikvision DS-7732NI-K4 и IP-камера ColorVu DS-2CD2147G2-SU
Оба устройства — наши старые знакомые, участвовавшие в обзоре IP-камер Hikvision серии ColorVu.

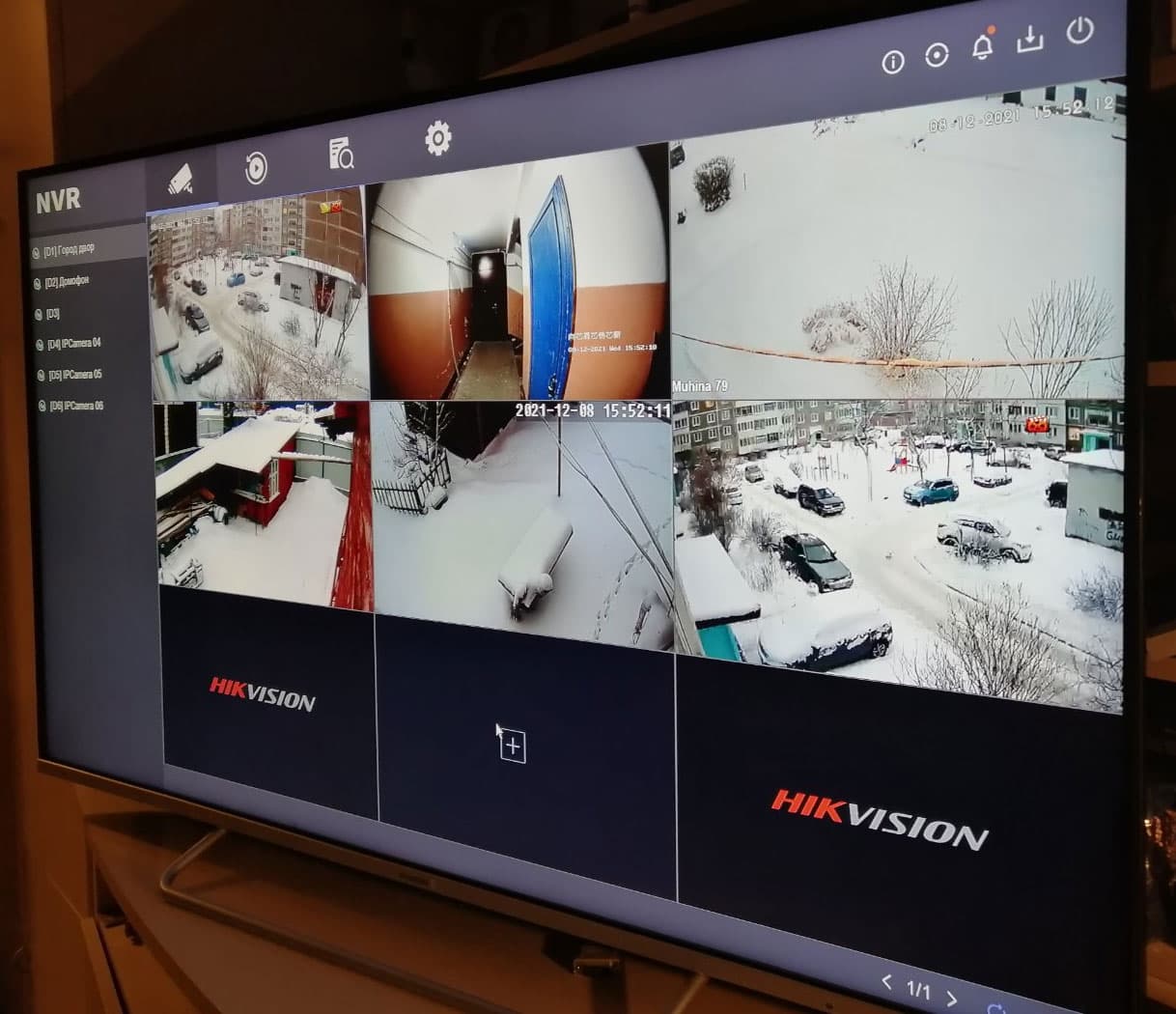

Помимо фирменной камеры, на сей раз к регистратору были подключены IP-камеры сторонних производителей, в том числе работающие в другом доме, за много километров от регистратора. Для чего подключены? А это сюрприз.
Беспроводная охранная система Hikvision AxPro

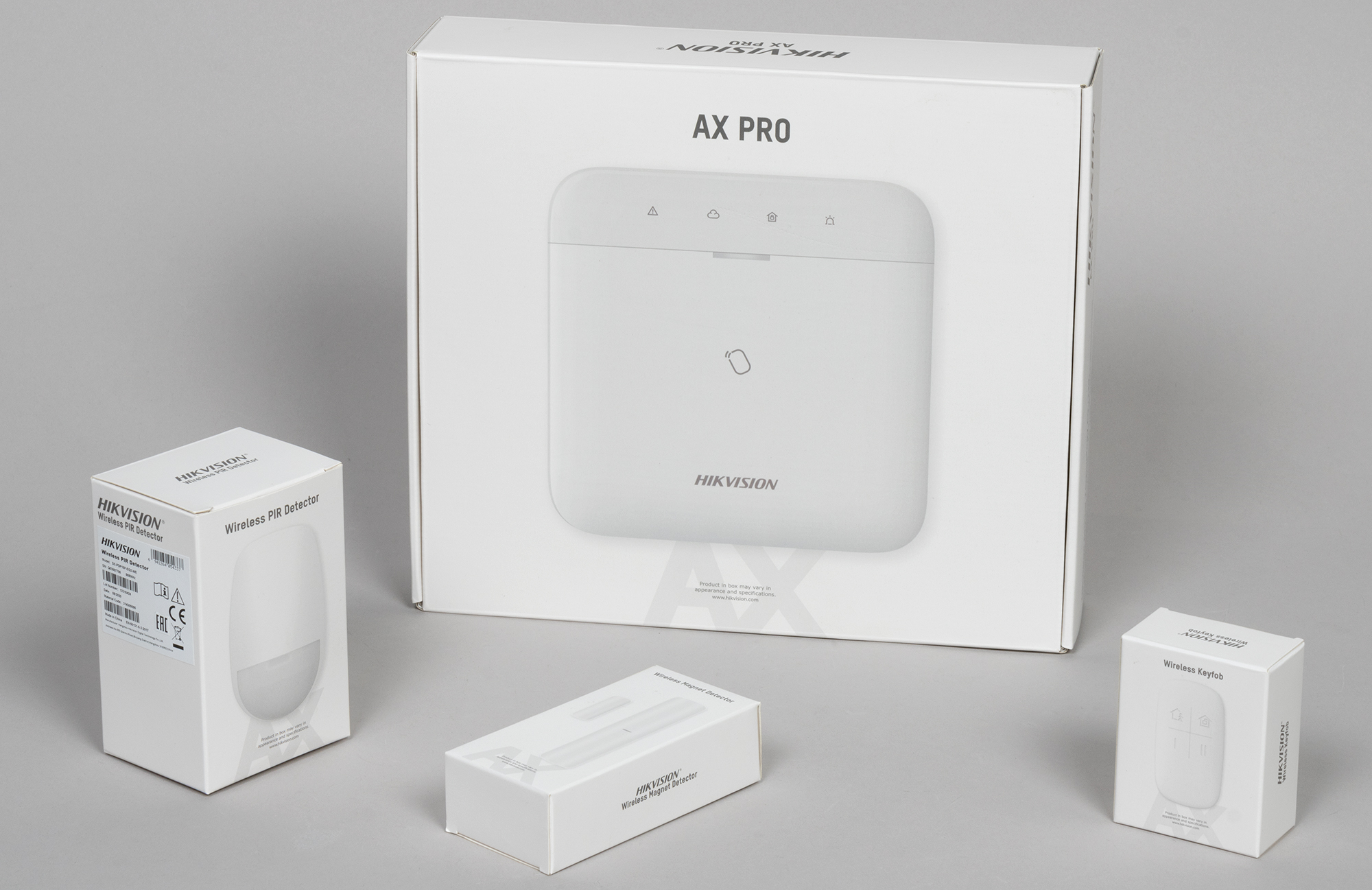

И с этой системой читатель уже знаком, ее обзор был опубликован совсем недавно. Стандартный «стартовый» комплект включает в себя центральную станцию (хаб), беспроводной датчик движения (PIR-сенсор), беспроводной контактный датчик на дверь или окно, а также переносной пульт управления системой.
В описании монитора домофона уже упоминалась встроенная возможность интеграции с охраной AxPro, именно по этой причине она присутствует в созданной нами системе.
Установка, настройка

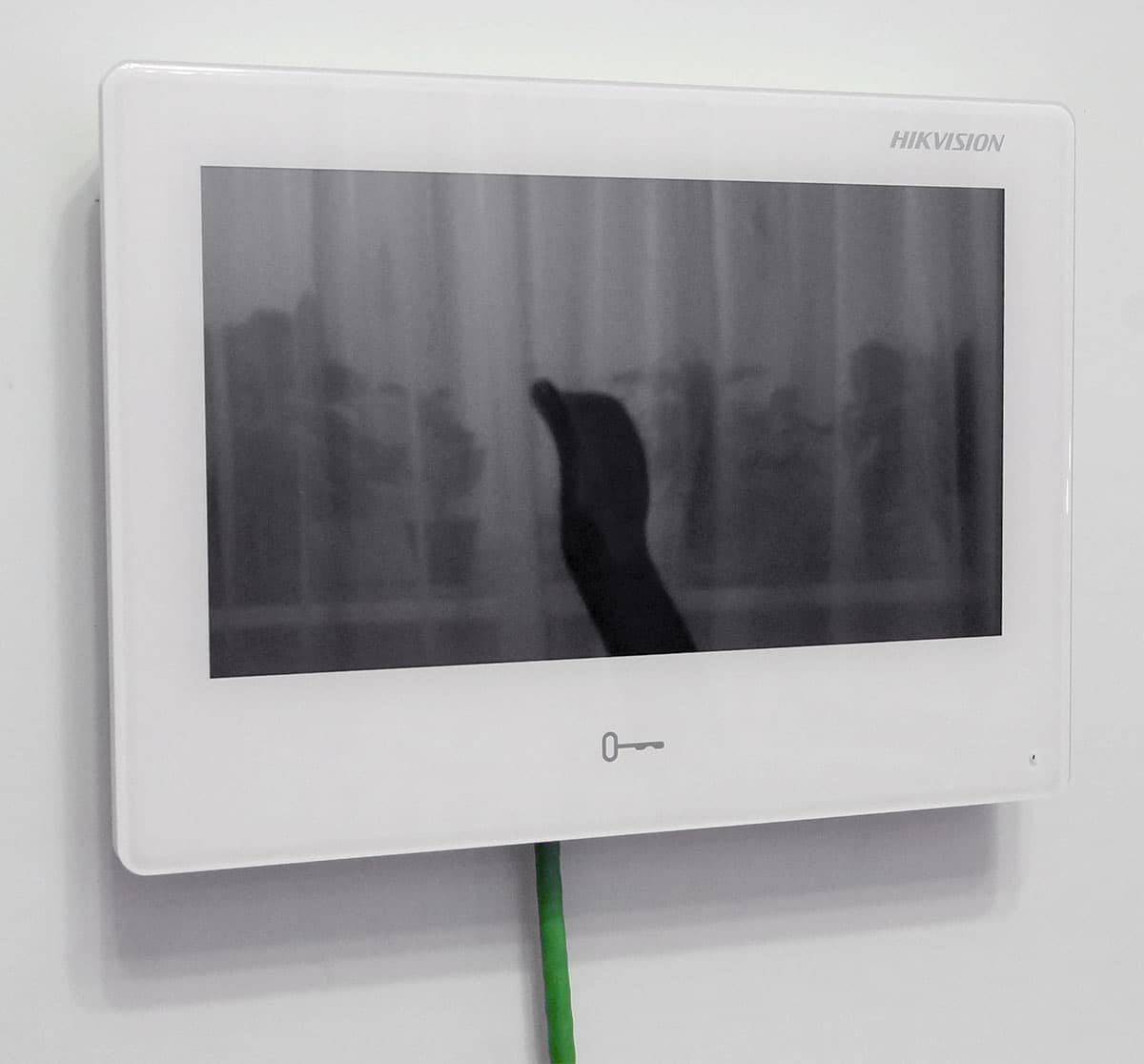

Установка монитора домофона не представляет сложности, но предусматривает стационарное расположение прибора. То есть без сверления стены никак. Если кабели не уходят в стену, то придется использовать накладной кабель-канал. При подключении очень выручает поддержка устройством питания по локальной сети — достаточно приобрести недорогой PoE-инжектор и подключить его к роутеру. Таким образом, монитор через единственный кабель получит одновременно и связь, и питание.
Впрочем, если прокладка витой пары затруднена или невозможна, для связи можно использовать Wi-Fi. Но в любом случае без проводов тут не обойтись: питание, линия привода замка — это необходимый минимум. К сожалению, в нашем распоряжении не оказалось дверного замка с электроприводом, поэтому будем импровизировать, открывая виртуальную дверь.

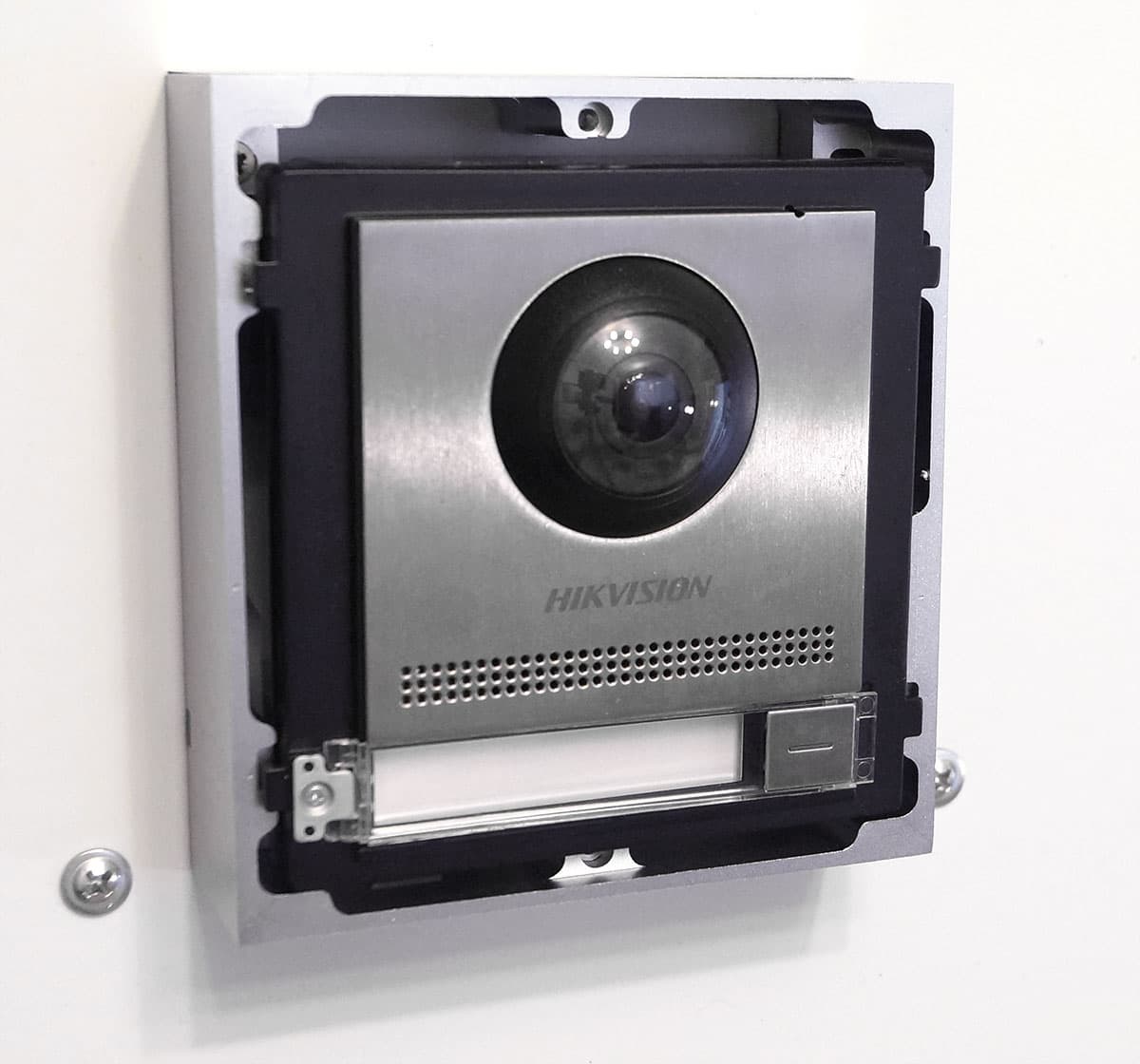

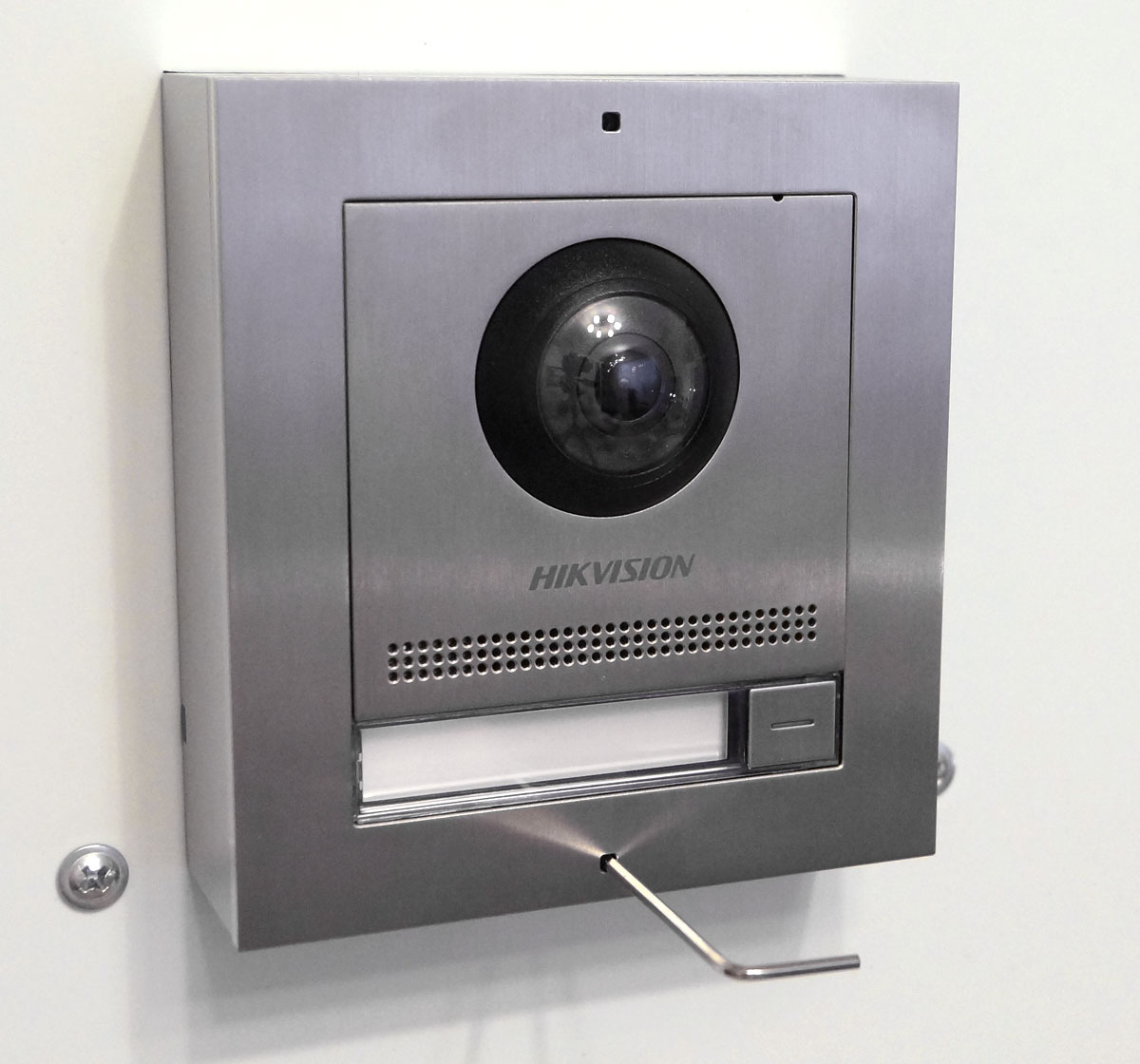

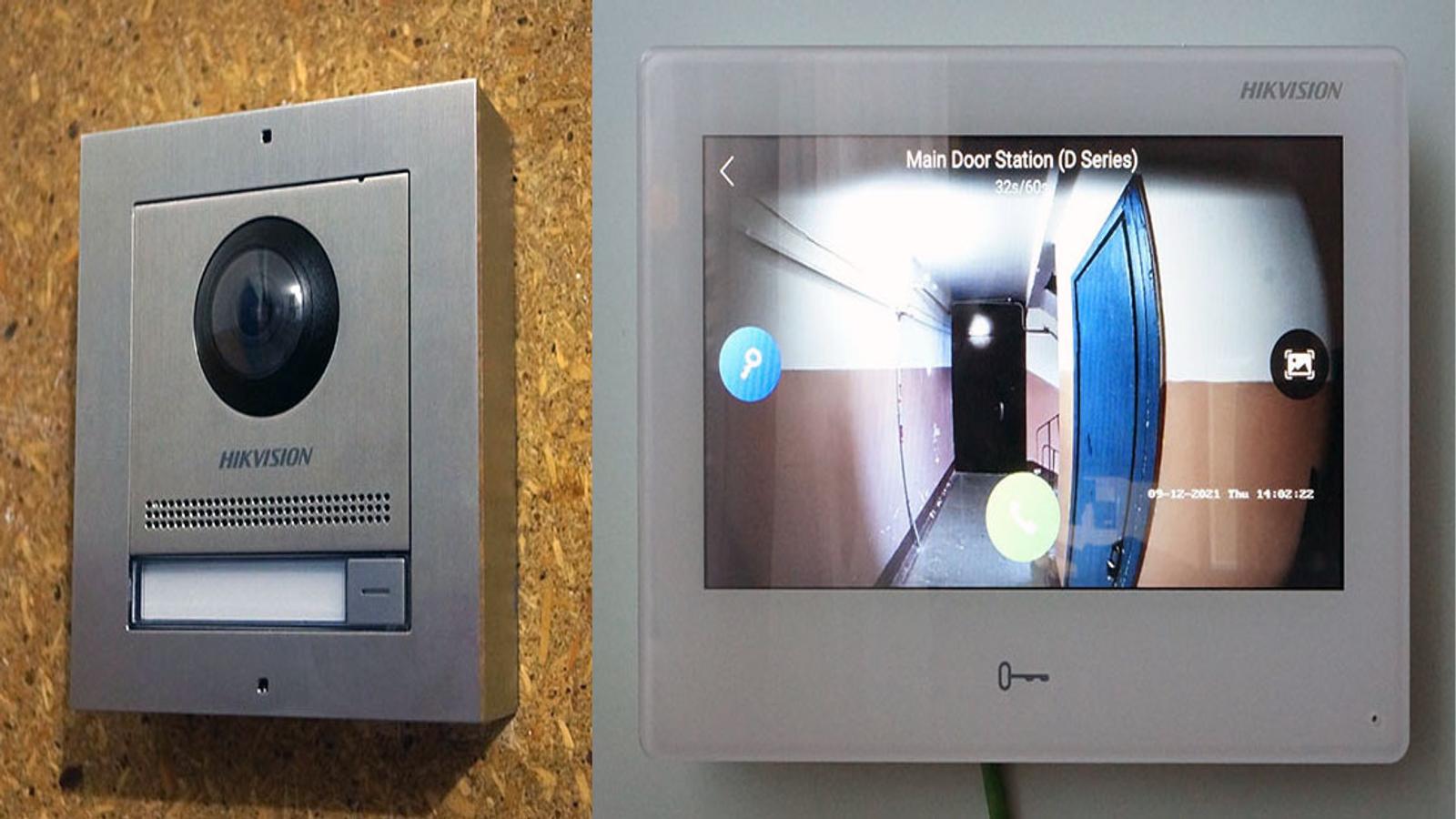

Поначалу вызывная панель была установлена на том же стенде, где уже прикреплен монитор. Нужно ведь потренироваться. Это оказалось несложно, однако требуется наличие сквозного отверстия в стене, на которую накладывается и тем более врезается панель. В первом случае для укладки проводов, во втором — собственно для корпуса панели. После того, как устройство закреплено в кожухе, сверху размещается декоративно-защитная накладка, которая привинчивается двумя скрытыми шестигранными болтами с помощью тоненького двухмиллиметрового ключика. Надежно, крепко, и вряд ли кто-то станет ковыряться в этих отверстиях, зная, что за ним могут наблюдать.

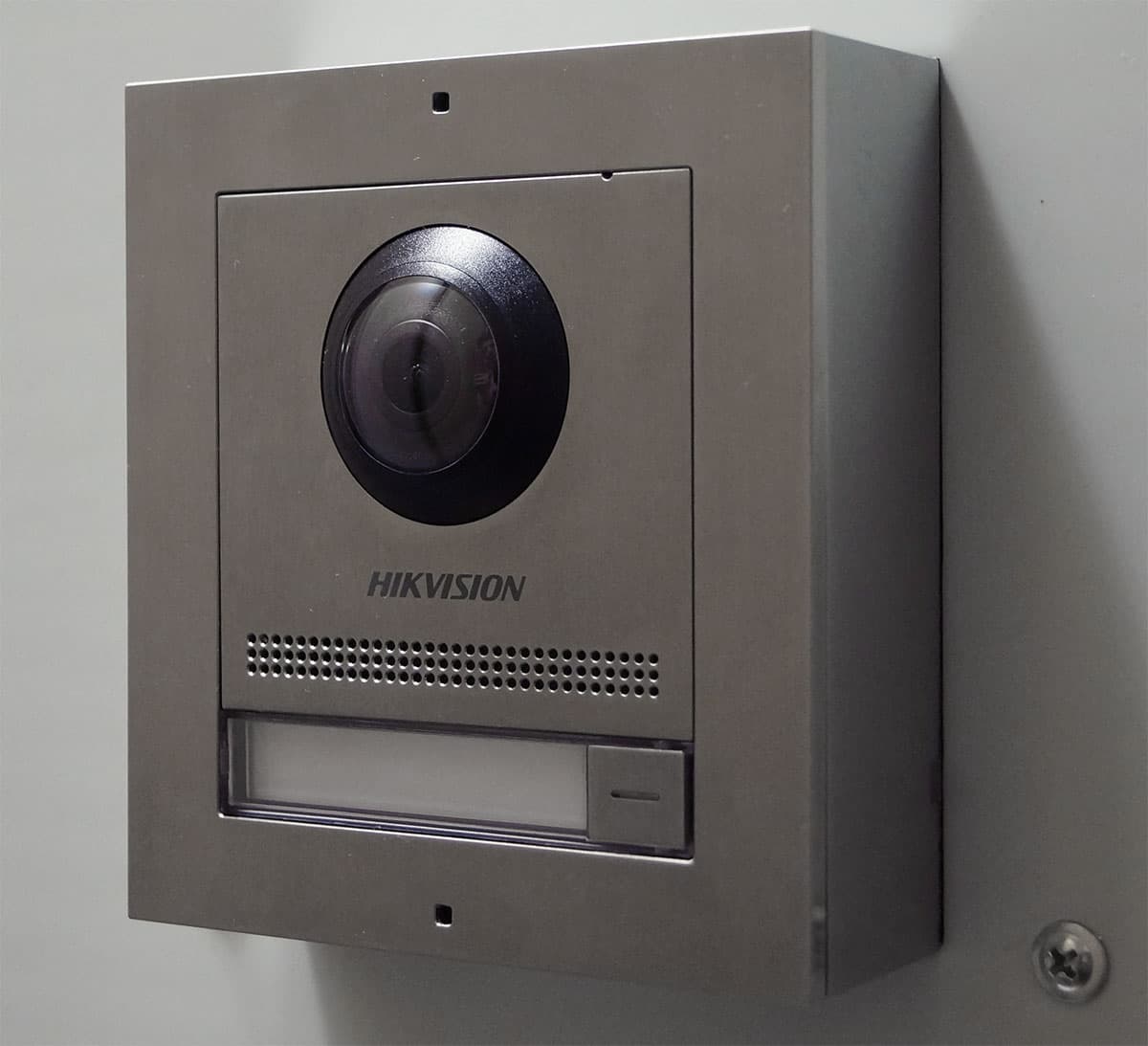

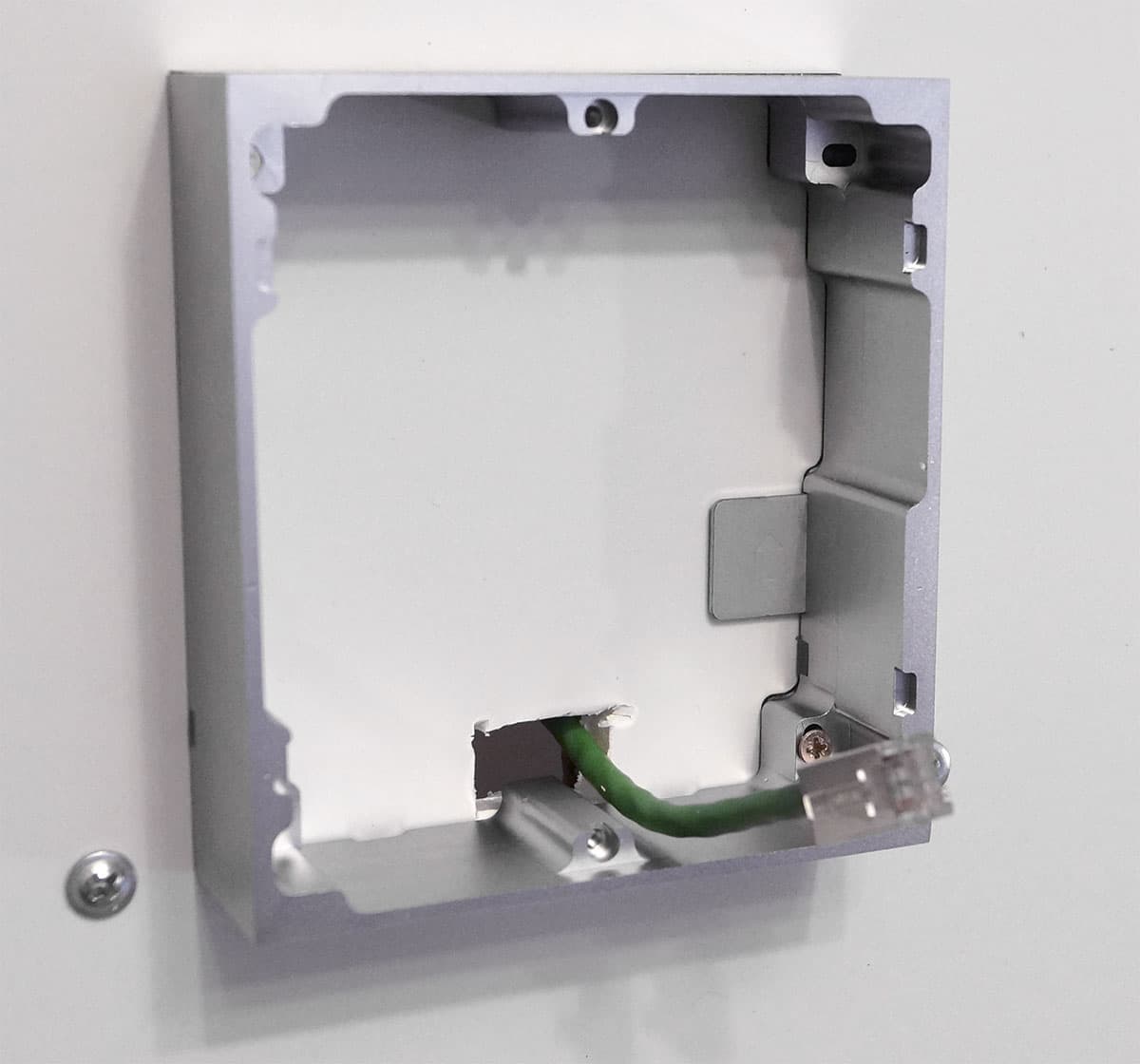

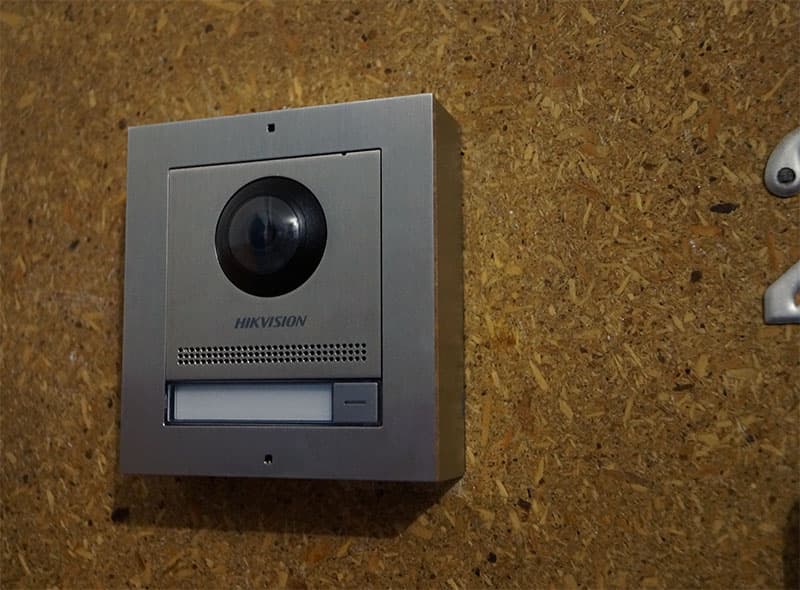

Впоследствии, для создания антуража, близкого к реальности, мы все-таки перенесли вызывную панель туда, где ей положено находиться по задумке. Хоть для протягивания витой пары и пришлось дырявить несколько стенок, включая бетонную, зато теперь камера панели зорко бдит за ситуацией в подъезде. Интересного и красивого тут мало, да. Но вероятную пользу от постоянного наблюдения за подъездом нельзя недооценивать.

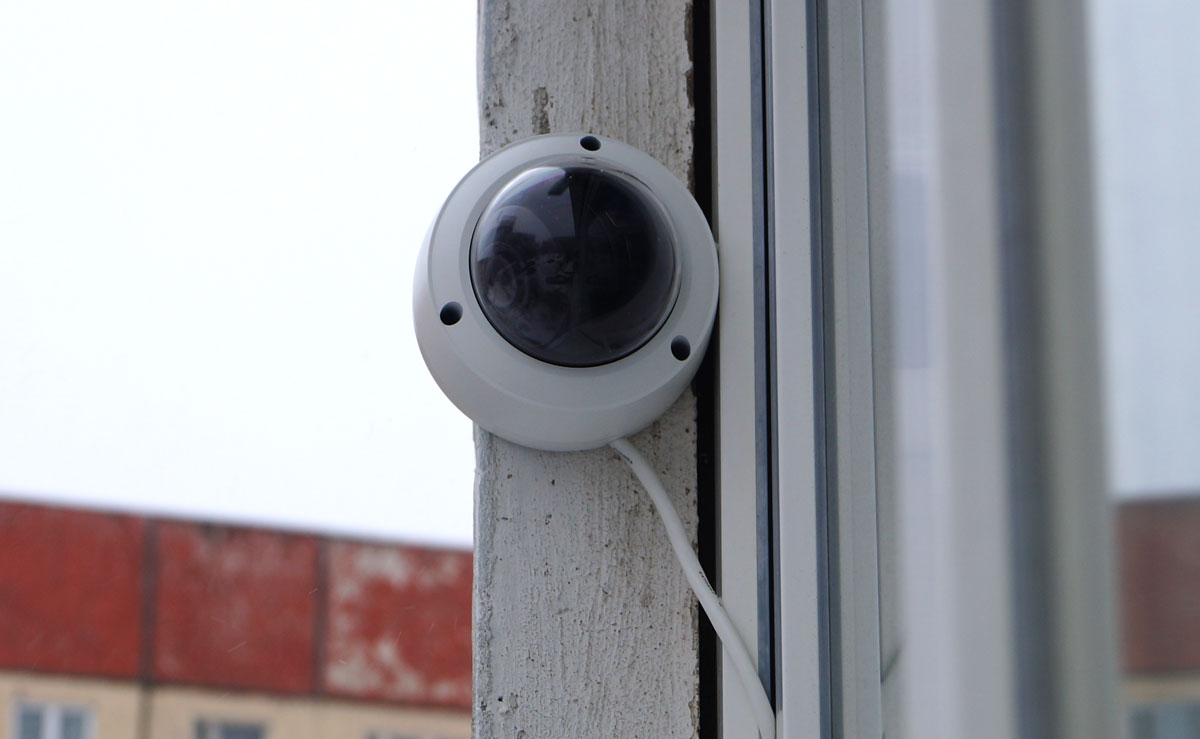

Обычная IP-камера также была подвешена в определенное для нее место, на улице рядом с окном.
Итак, устройства расставлены по местам, можно начинать подключение. На самом-то деле, конечно, подключение осуществляется еще до окончательной установки, пока устройства доступны и находятся в руках.
По умолчанию в сетевых решениях Hikvision отключена опция DHCP, это означает, что они с высокой долей вероятности будут отсутствовать в списке устройств маршрутизатора. Чтобы отыскать их, требуется специальный фирменный софт — программа SADPTool. Этим же инструментом все устройства, найденные в локальной сети, активируются и в них включается DHCP и облачный сервис Hik Connect.

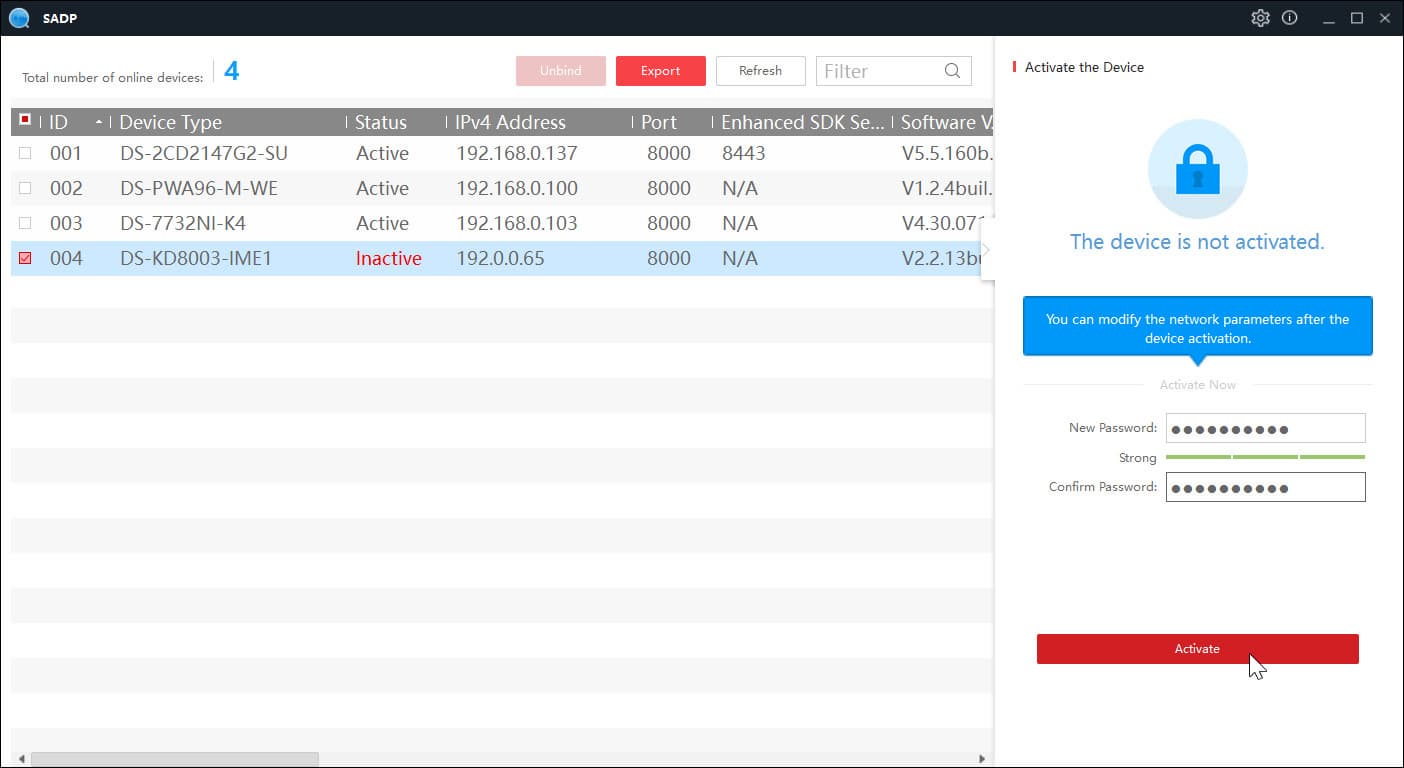

Активация панели

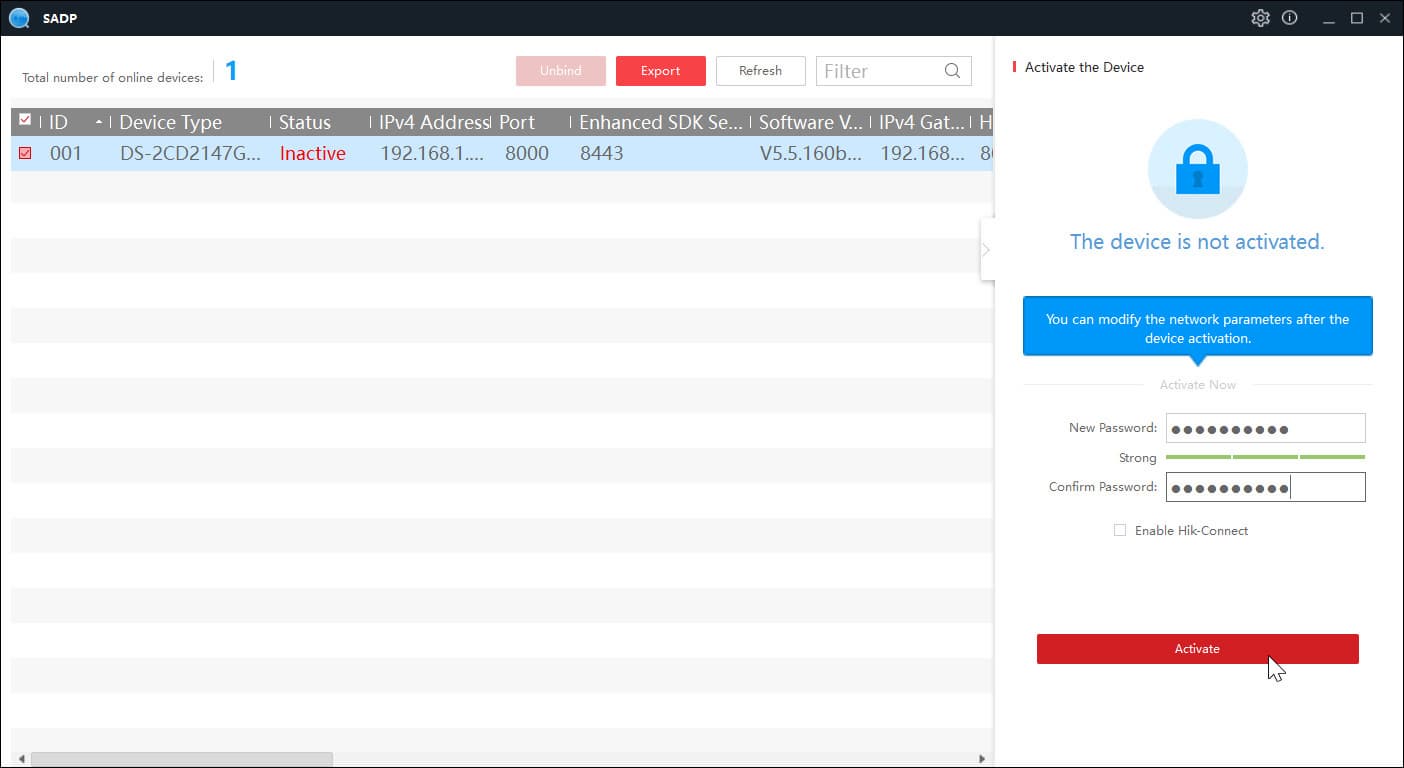

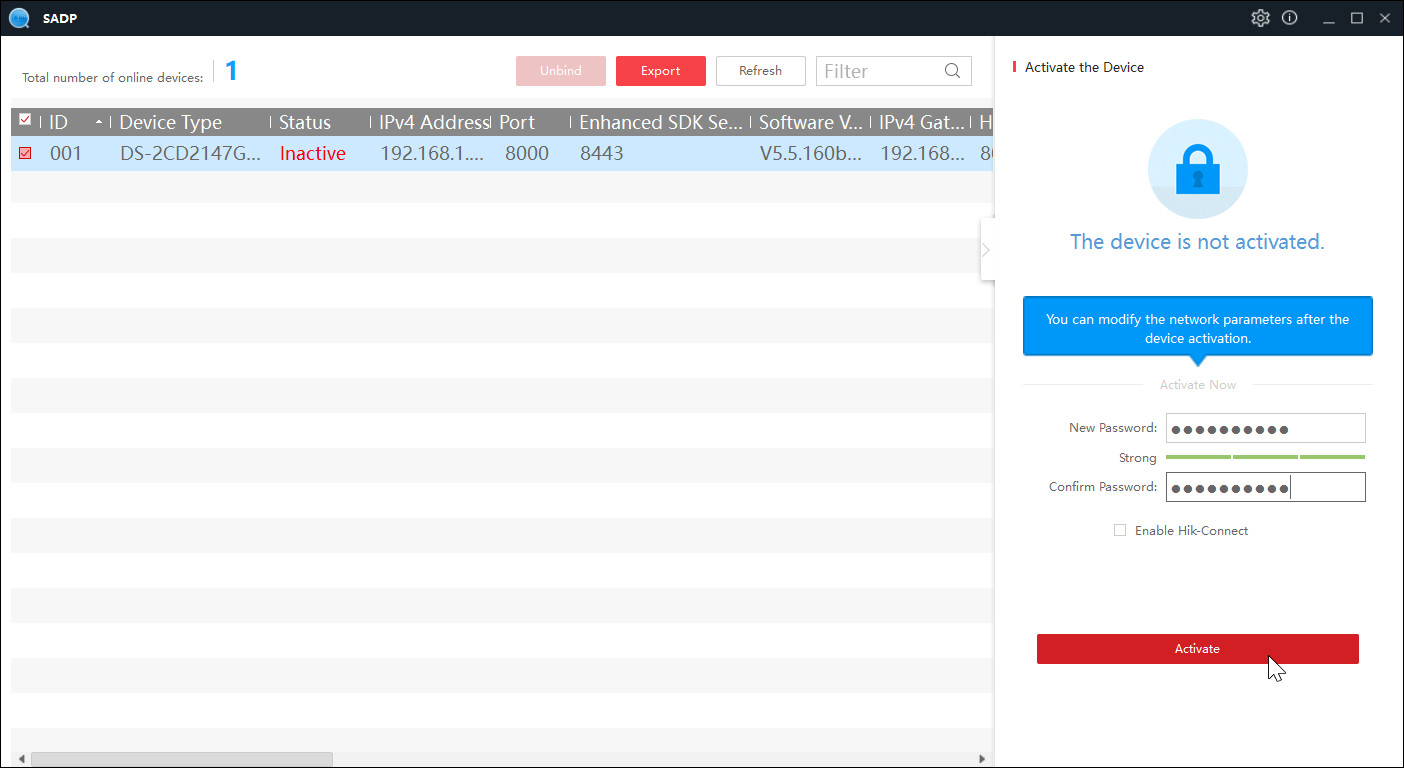

Активация IP-камеры

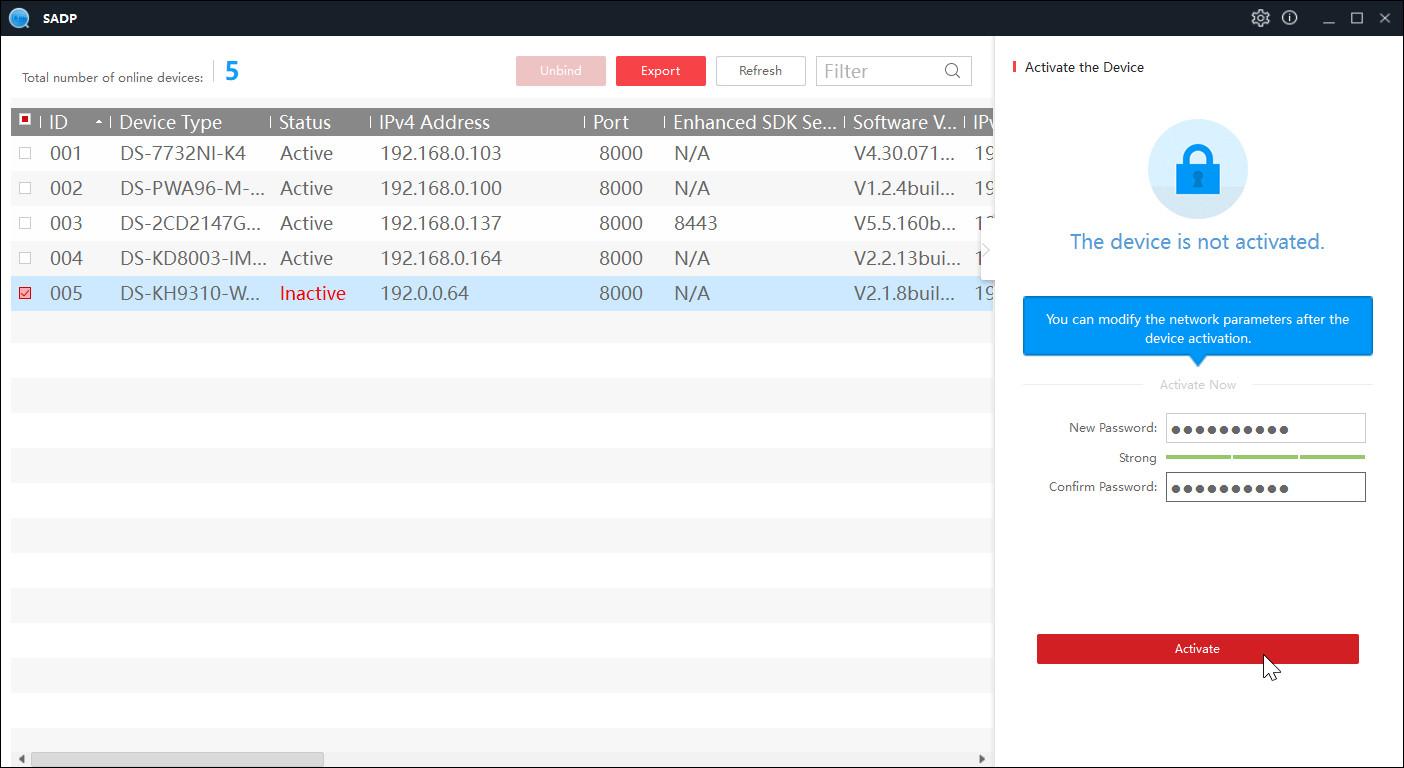

Активация монитора

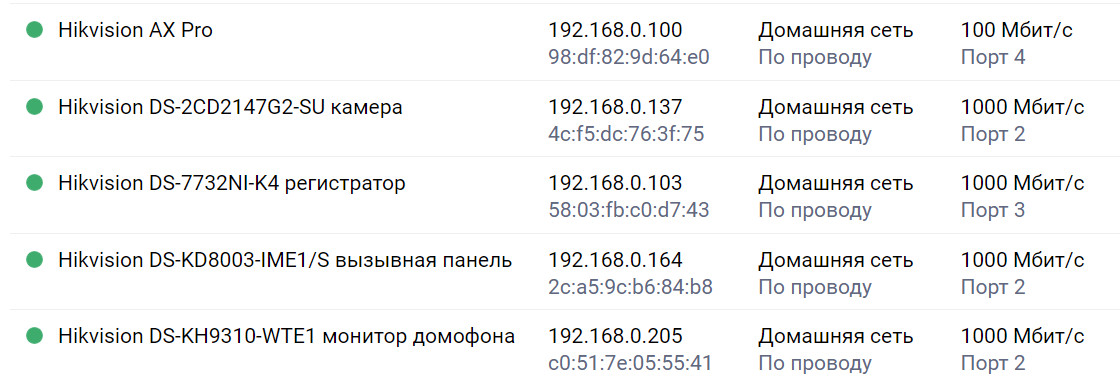

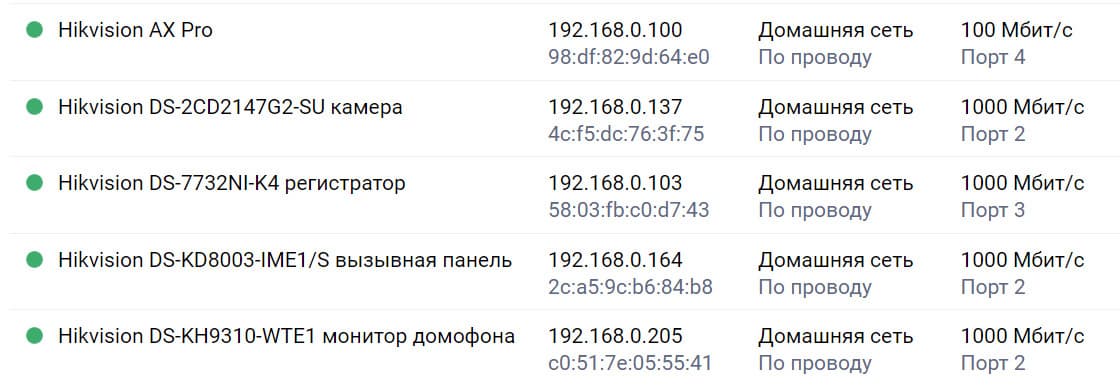

После включения DHCP устройствам не требуется перезагрузка, IP-адрес от роутера они получают автоматически, достаточно подождать минутку. Вот теперь все приборы видны в списке устройств маршрутизатора и можно приступать к их настройке.
При настройке следует иметь в виду, что герои статьи — монитор домофона и вызывная панель — не имеют встроенных веб-страничек с настройками. В отличие от регистратора или IP-камеры, зайти в настройки которых можно, набрав IP-адрес в браузере. Как быть? Для монитора решение имеется — сенсорный экран. А что с вызывной панелью? У нее одна-единственная кнопка, да и та нужна лишь для осуществления вызовов.

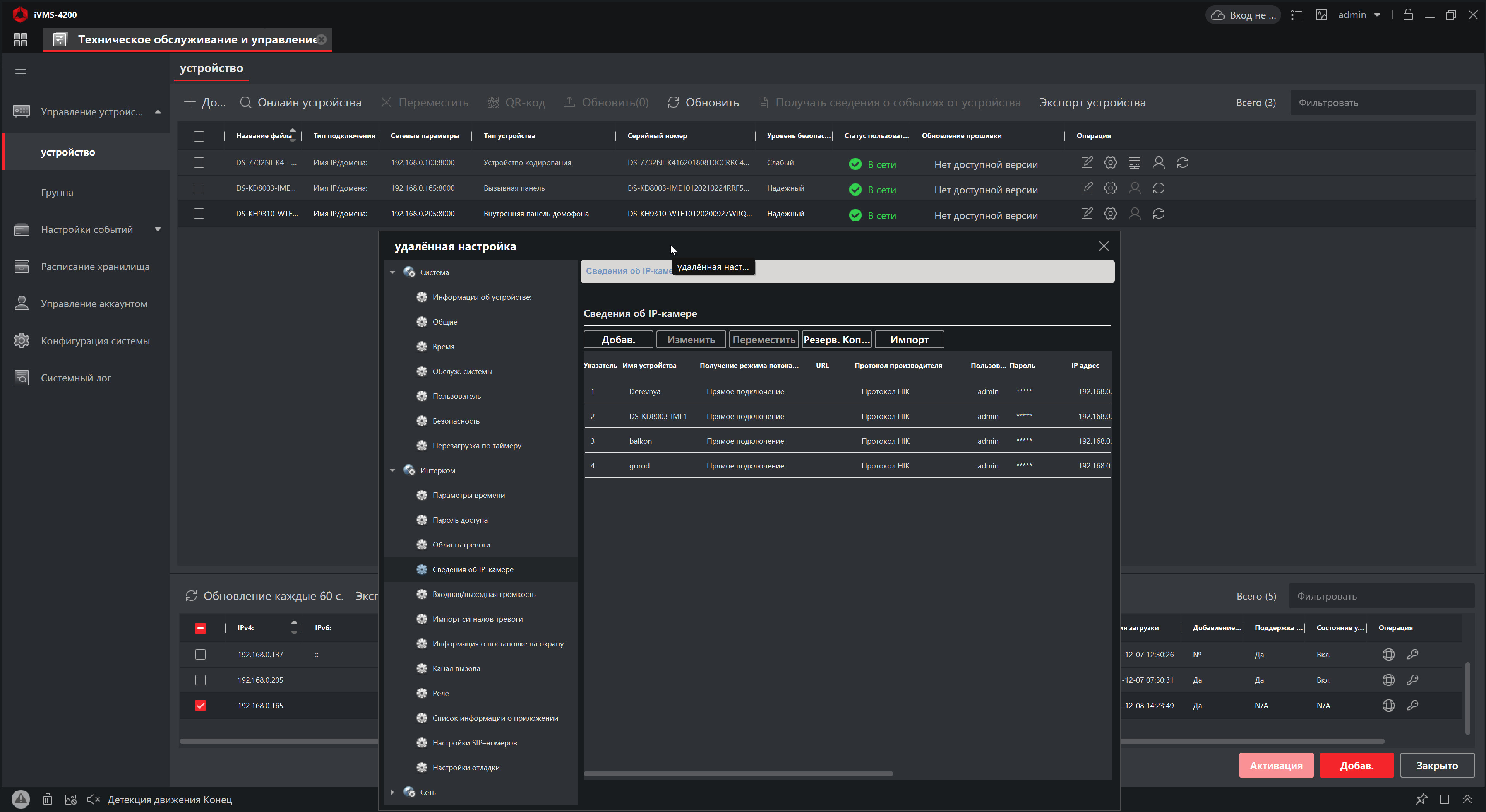

Здесь придется вспомнить о существовании клиентского программного обеспечения iVMS-4200. Оно предназначено в том числе для доступа к настройкам приборов, добраться до которых иными путями не представляется возможным.
К интерфейсу программы несложно привыкнуть, как и к логике разработчиков. Для того, чтобы добавить устройство в группу, следует выбрать его в нижней панели активных устройств, задать имя и ввести пару логин/пароль. Теперь устройство появится в списке обслуживаемых, где становится возможным вход в его настройки.
Настройки могут иметь разный состав, он зависит от назначения и функциональности прибора. Но более полного списка изменяемых параметров вы не найдете нигде, даже в интерфейсе самих устройств, этим качеством программа iVMS-4200 и замечательна.

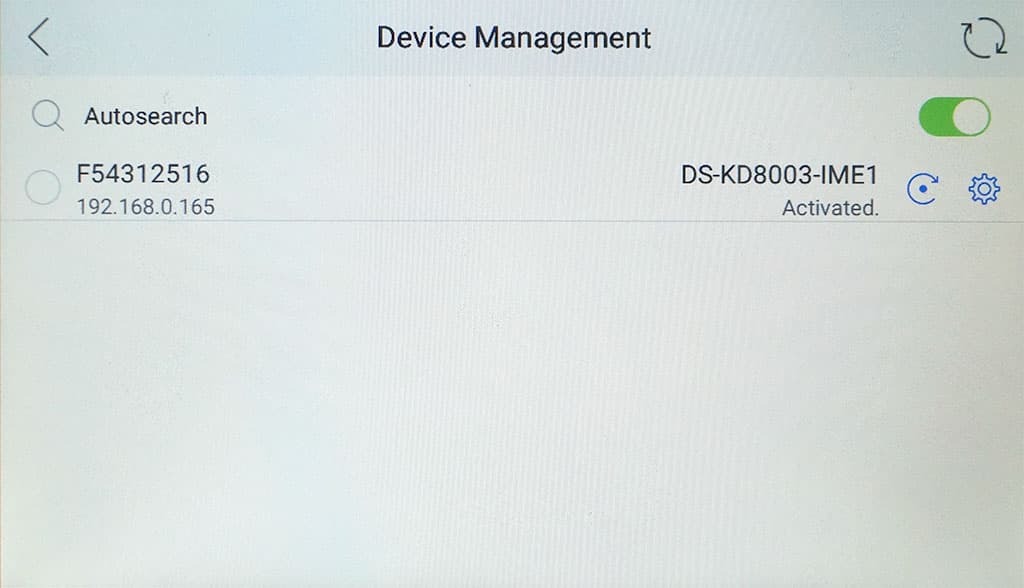

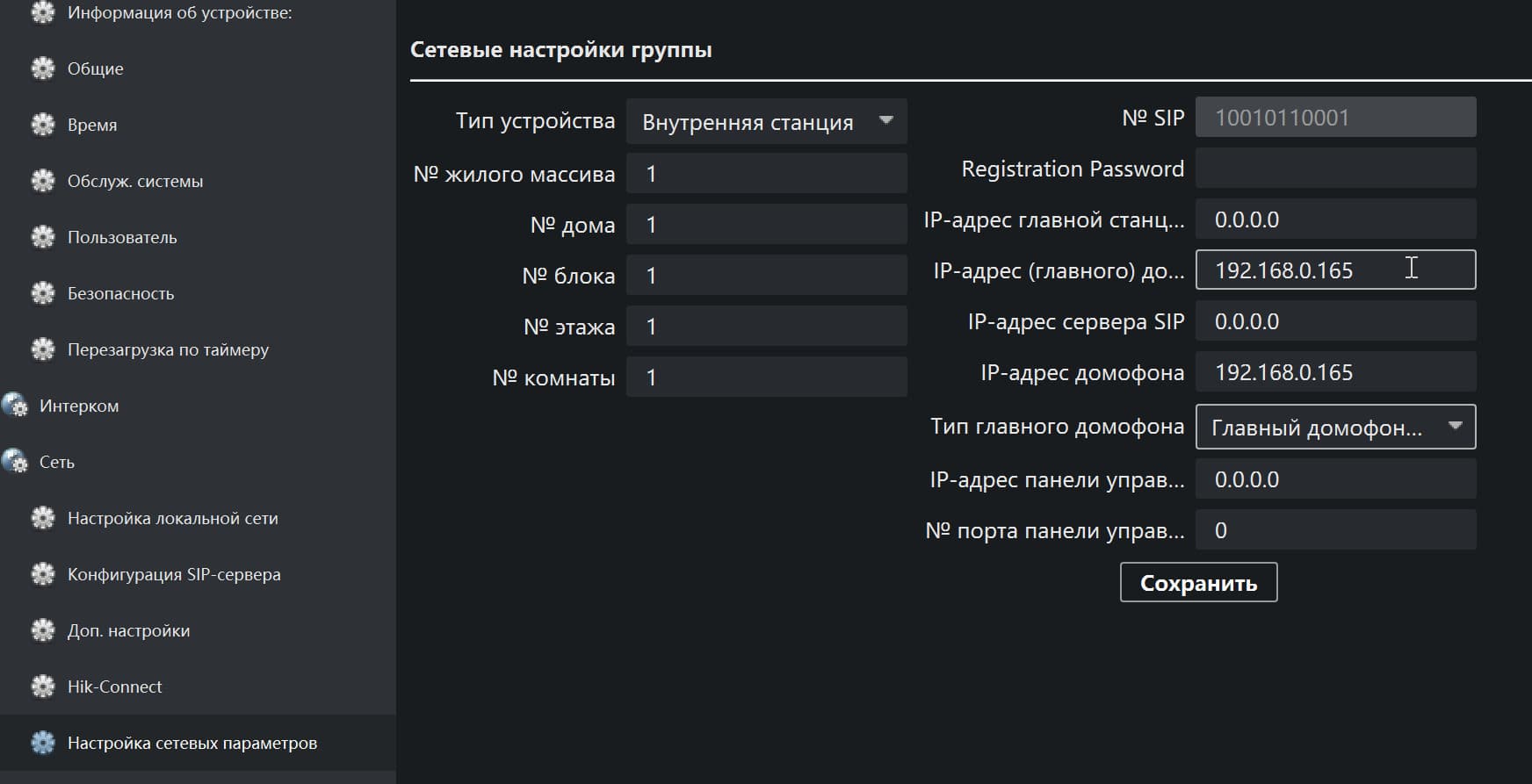

Задача номер один — подсоединить вызывную панель к монитору домофона. Поскольку сетевые настройки всех приборов у нас установились автоматически после включения в них DHCP, здесь остается лишь отыскать нужный параметр и ввести IP-адрес вызывной панели.

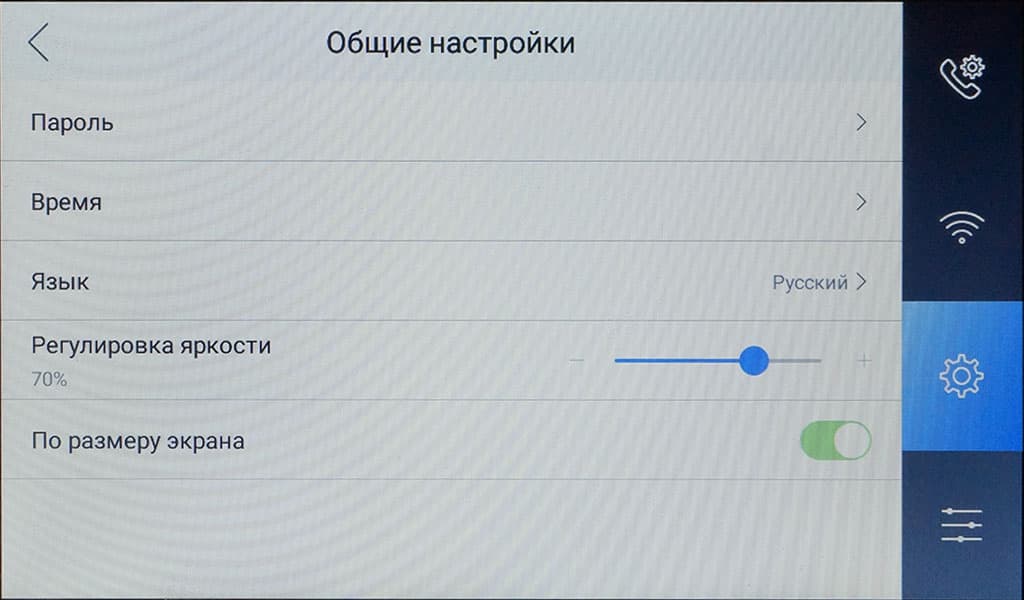

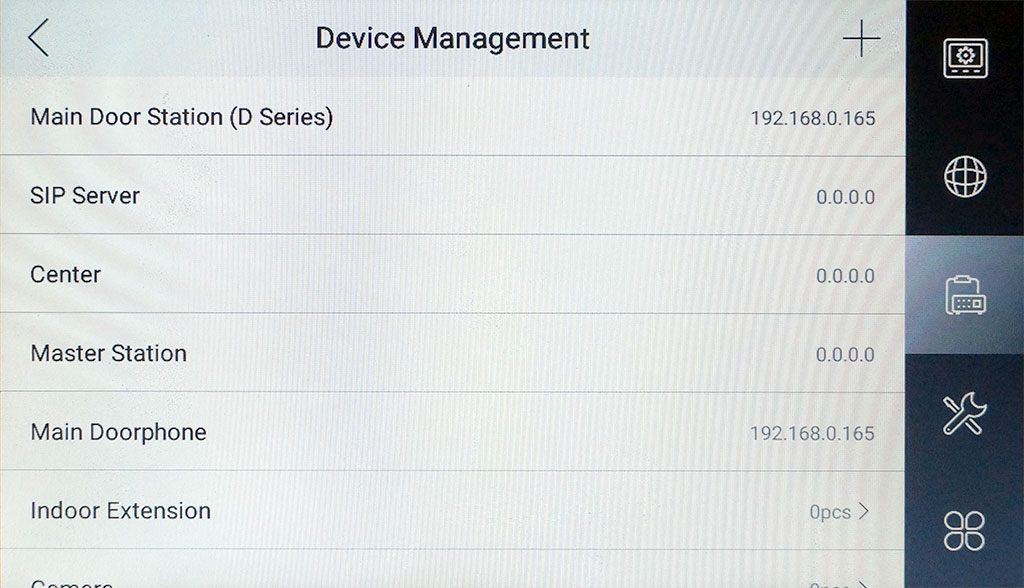

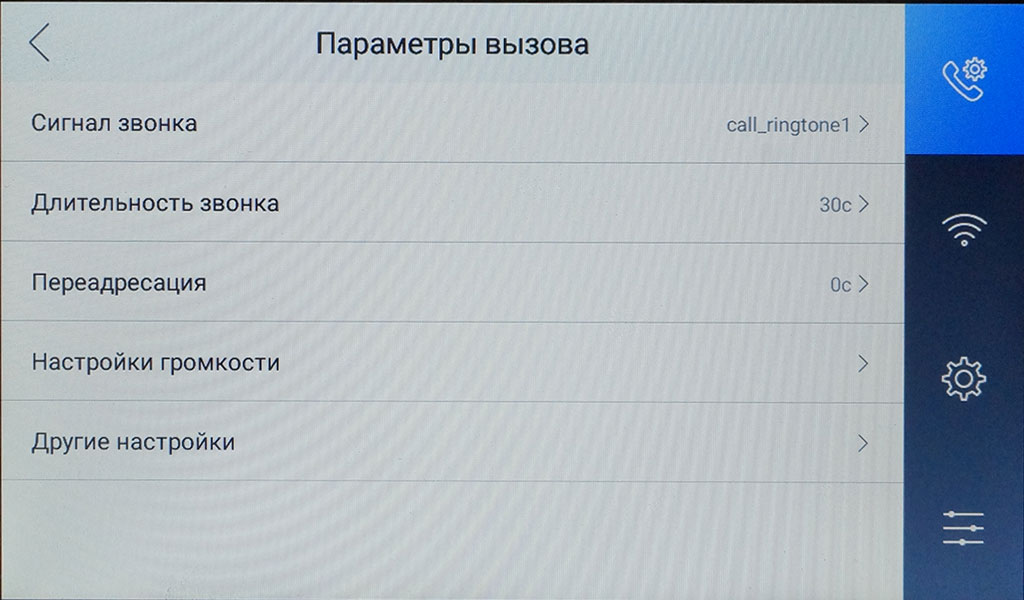

Впрочем, перечисленное можно реализовать и в интерфейсе самого монитора с помощью сенсорного экрана. Получается даже удобнее, так как монитор умеет автоматически находить работающую в локальной сети вызывную панель.
Прочие параметры, такие, как номер дома, этажа и т. д. можно задать непосредственно на настраиваемом мониторе, без использования iVMS-4200 или SADP. Это не освобождает от необходимости подключать компьютер, но и спасает от возможной путаницы. Ведь, находясь в квартире номер пять, вы никак не присвоите домофону десятый номер. К тому же, в новой версии прошивки с русским языком все в порядке.

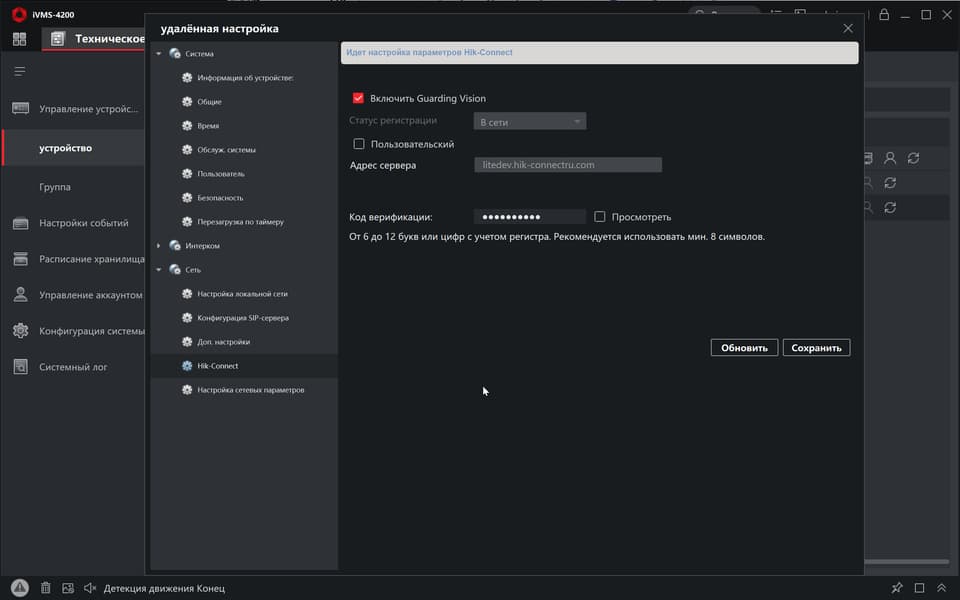

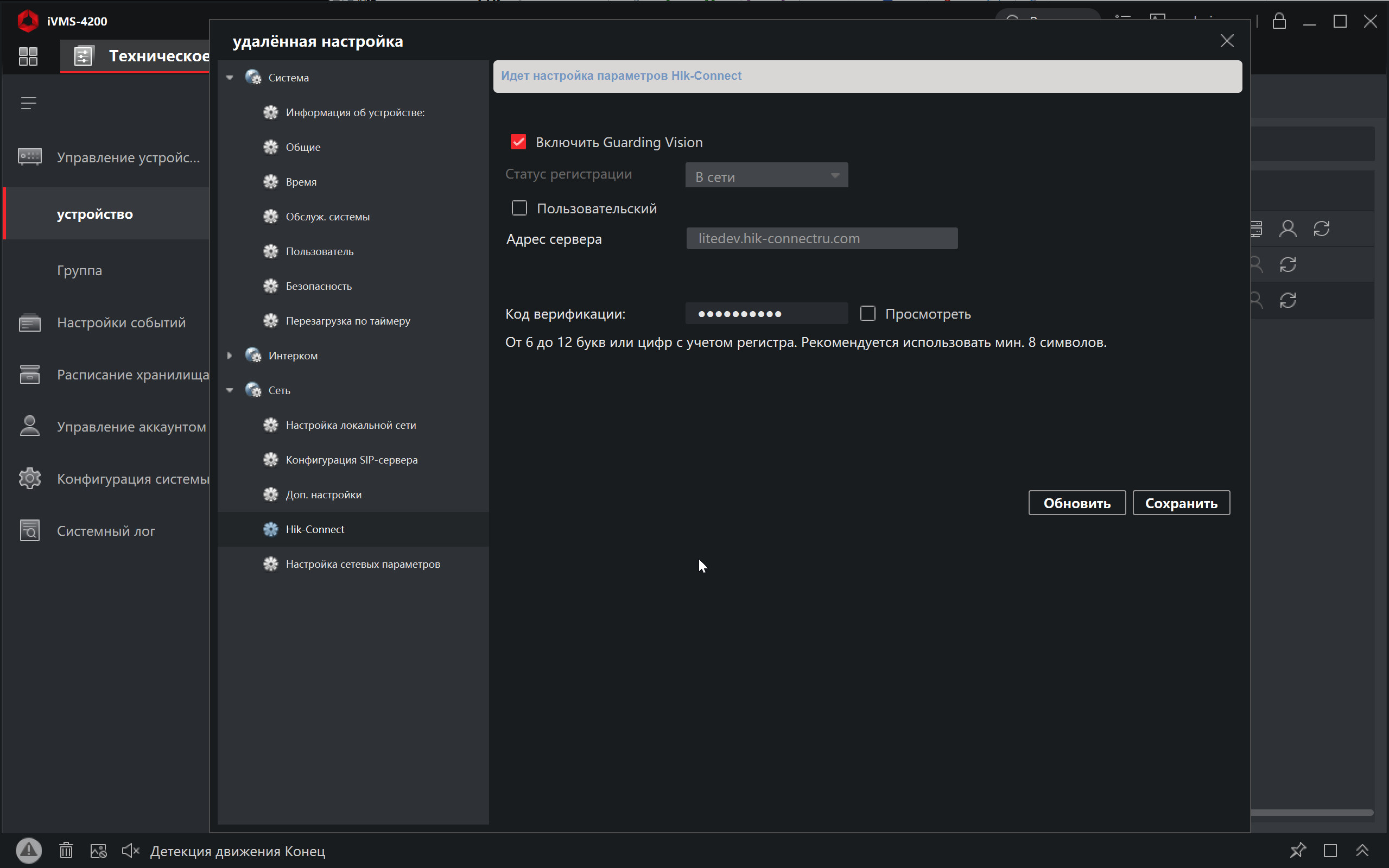

Продолжим настройки, обратив внимание на интеграцию с облачным сервисом Hik Connect. Для ее включения требуется задать мастер-пароль, прочие настройки желательно не трогать, а оставить по умолчанию.
Однако для того, чтобы авторизовать монитор в сервисе Hik Connect, придется вернуться к сенсорному экрану и ввести нужные данные, используя интерфейс устройства.

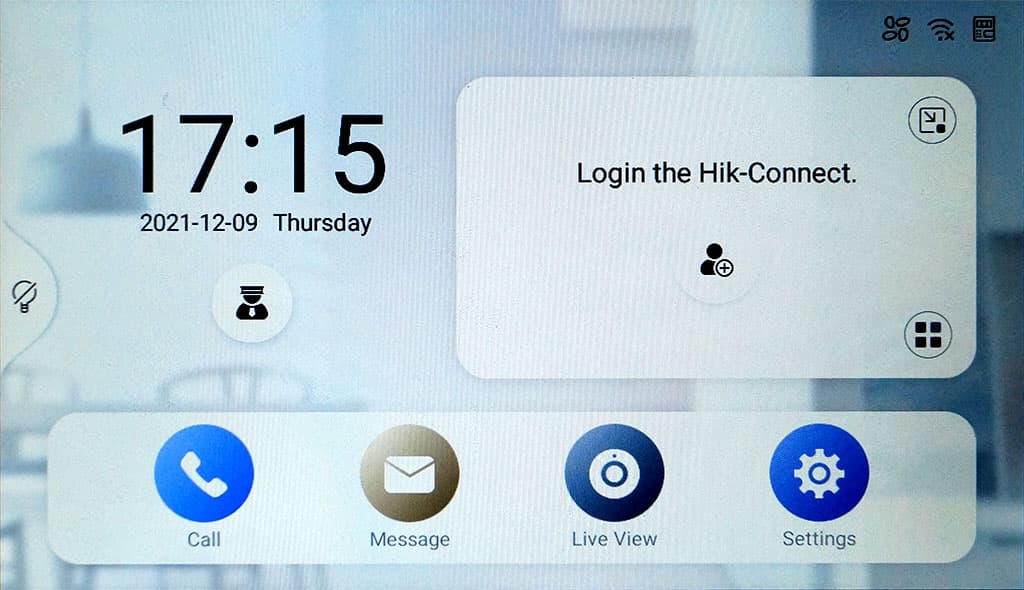

Монитор, не авторизованный в Hik Connect

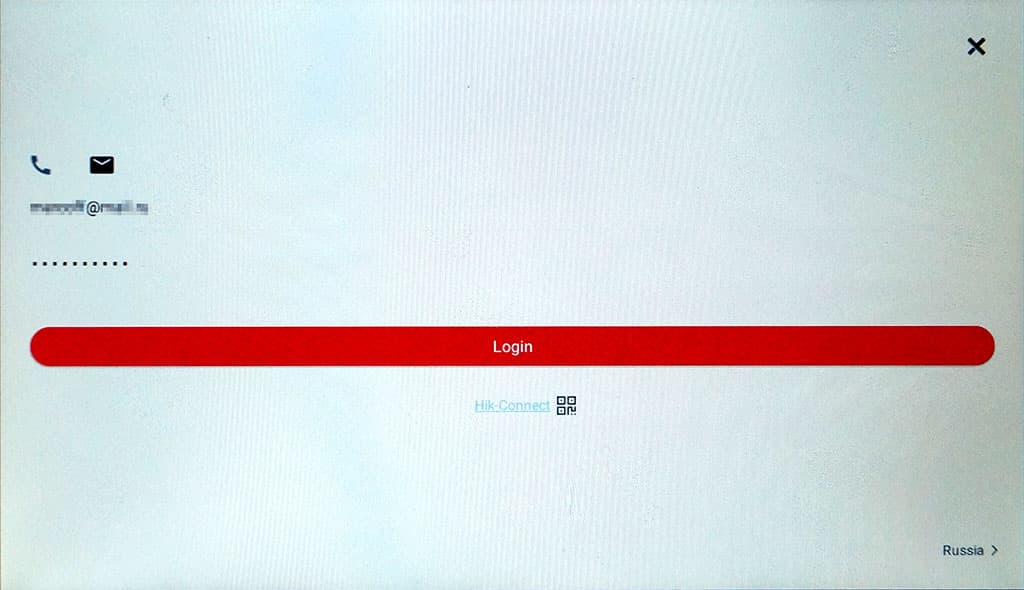

Авторизация в облаке Hik Connect
Монитор, авторизованный в Hik Connect

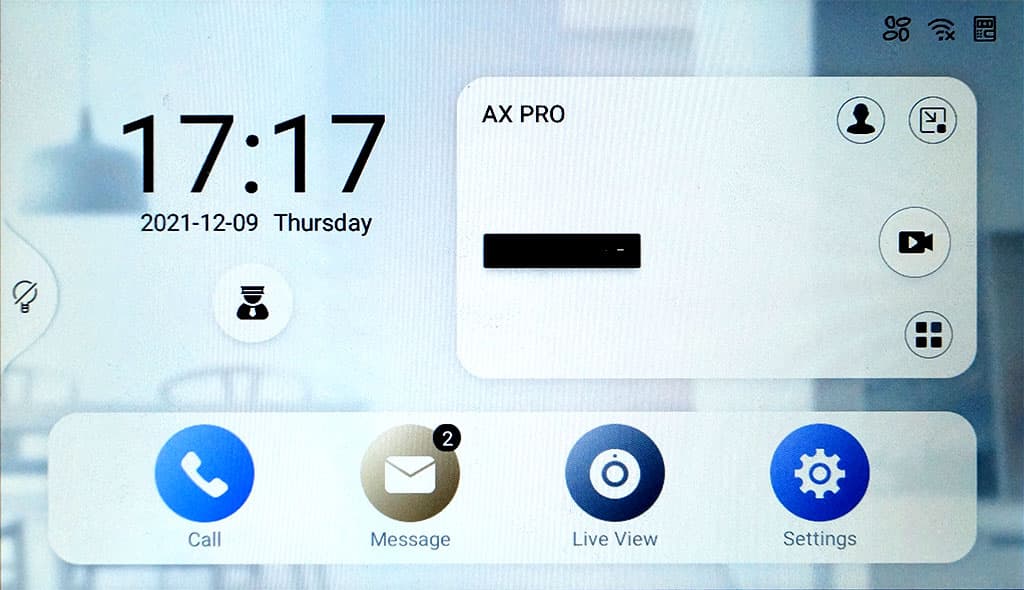

Сразу после того, как авторизация состоялась, на экране монитора появится панель с командными иконками охранной системы AxPro. Это потому, что AxPro уже давно находится в облаке и принадлежит той же учетной записи, под которой мы авторизовали монитор.
Еще одна интересная задачка — осуществить нечто удивительное. А именно, вывести на монитор домофона картинку не только с камеры вызывной панели, но и с других IP-камер. Тут нас подстерегает очередная хитрость. Оказывается, монитором поддерживаются только камеры, вещающие по фирменному протоколу Hikvision. Это означает, что вывести на экран картинку со сторонних ONVIF-камер нельзя. Вот почему эти «чужие» камеры мы заранее подключили к регистратору Hikvision, который, в отличие от монитора, поддерживает на входе все существующие протоколы, включая множество «брендовых». Кстати, из шести подключенных к регистратору камер три находятся в частном доме, за много километров от городской квартиры.
Благодаря тому, что регистратор Hikvision вещает по нужному фирменному протоколу, видеопоток с него можно пустить на монитор домофона. Таким образом, при добавлении камер в монитор домофона следует вводить IP-адрес не камеры, а регистратора.

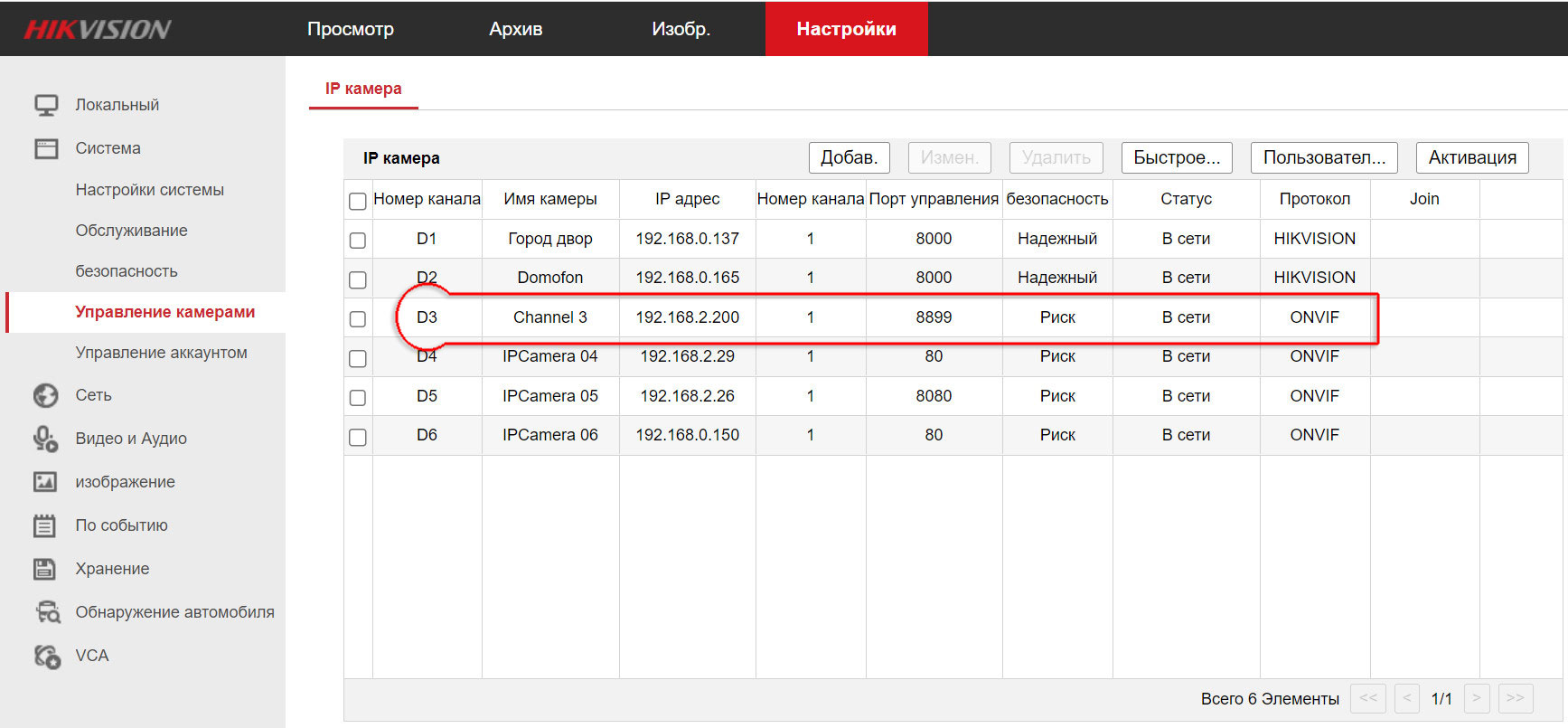

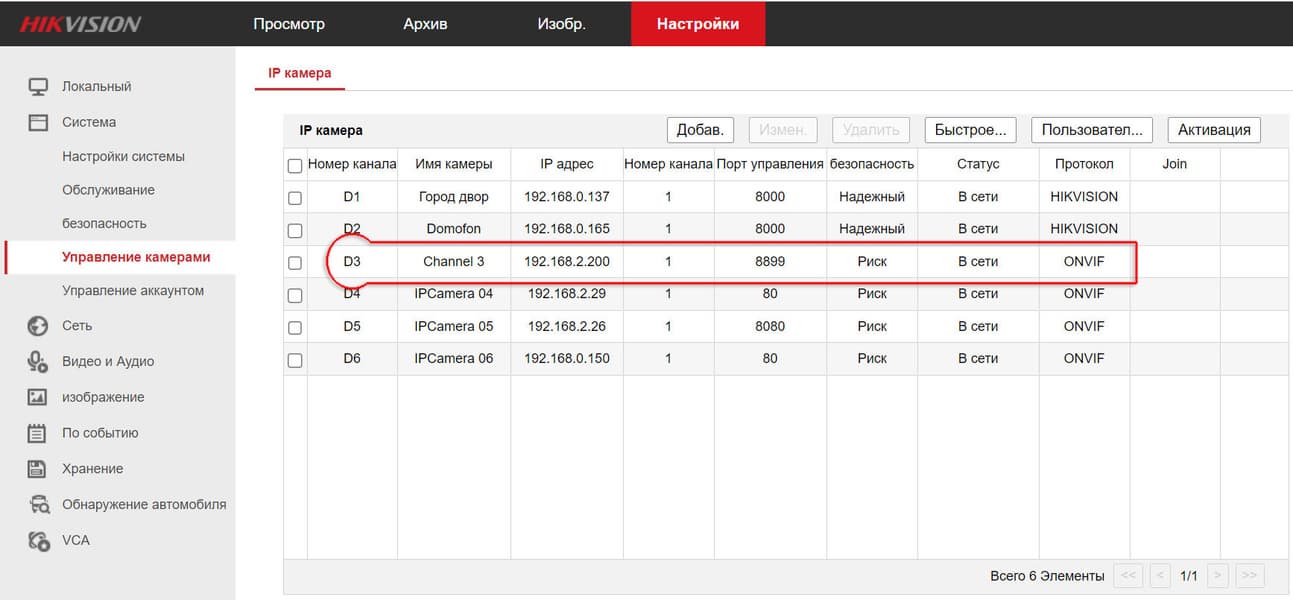

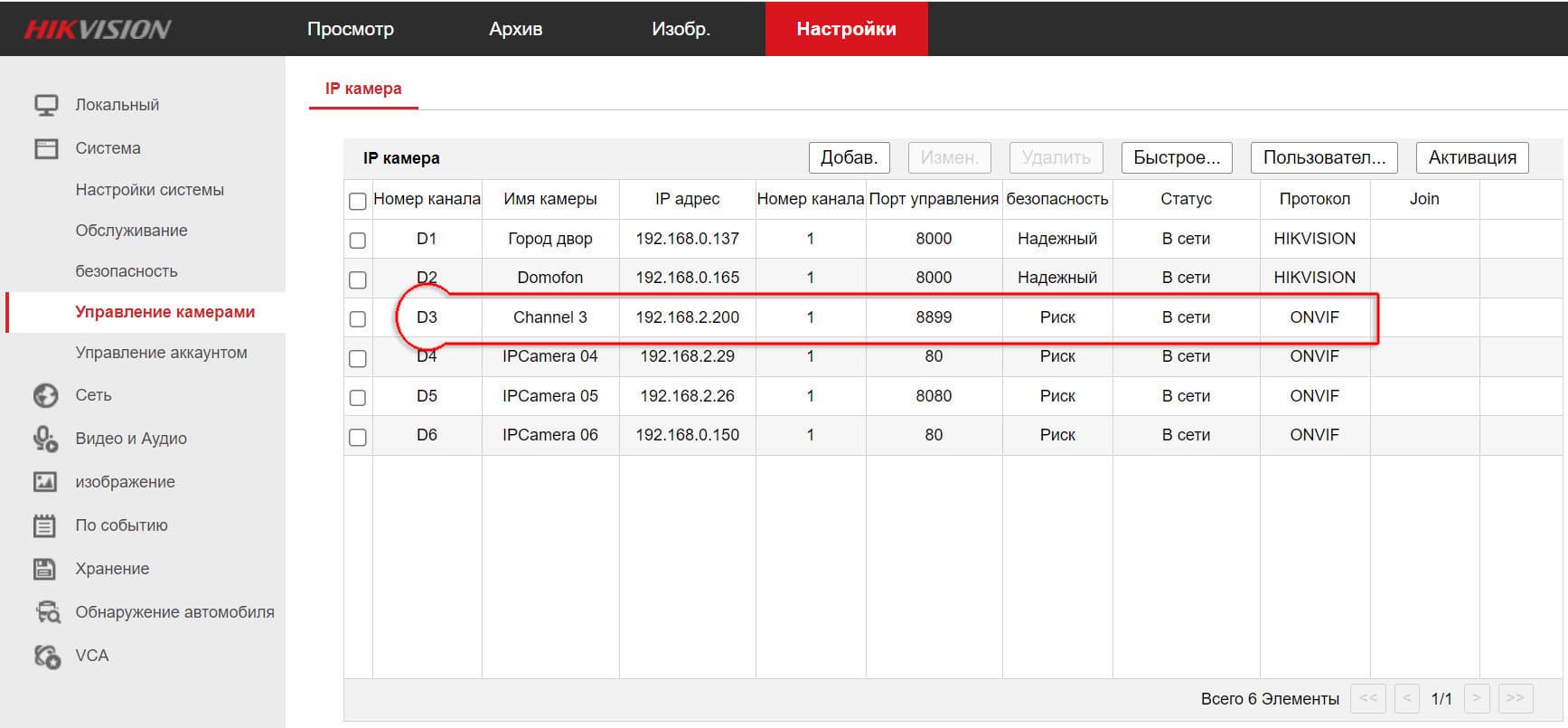

Но как же выбрать нужную камеру? Очень просто. Достаточно зайти в настройки регистратора и подсмотреть номер канала, на котором «сидит» подключаемая к монитору камера. Этот номер и впечатать в строку Номер канала.
Опять же, перечисленные настройки можно произвести и на экране монитора, хотя это, конечно не так удобно, как на ПК. Но в любом случае — результат сногсшибателен. Теперь на экран можно быстро вывести не только видео, принимаемое от вызывной панели, установленной в подъезде, но и поток с любой камеры.

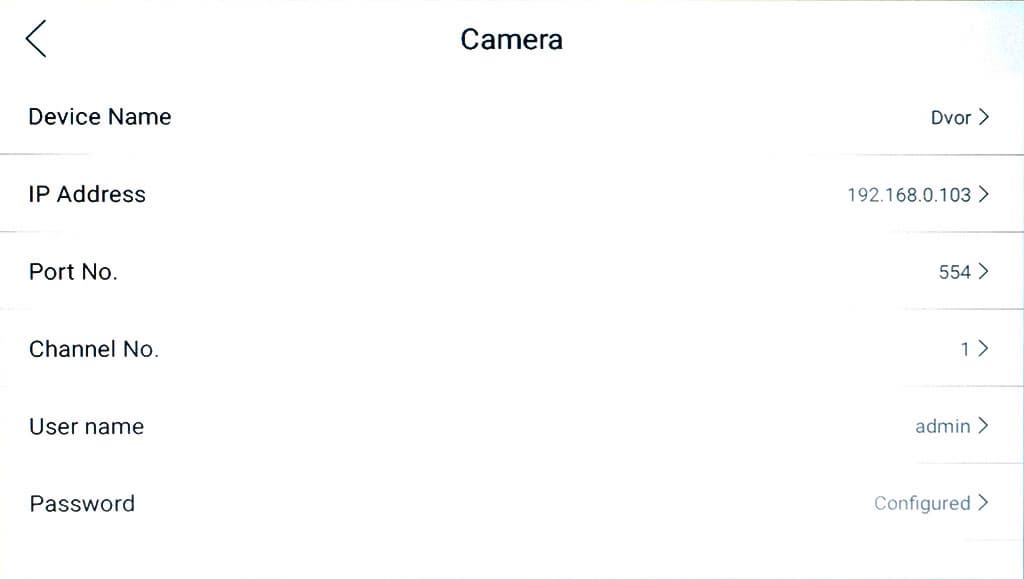

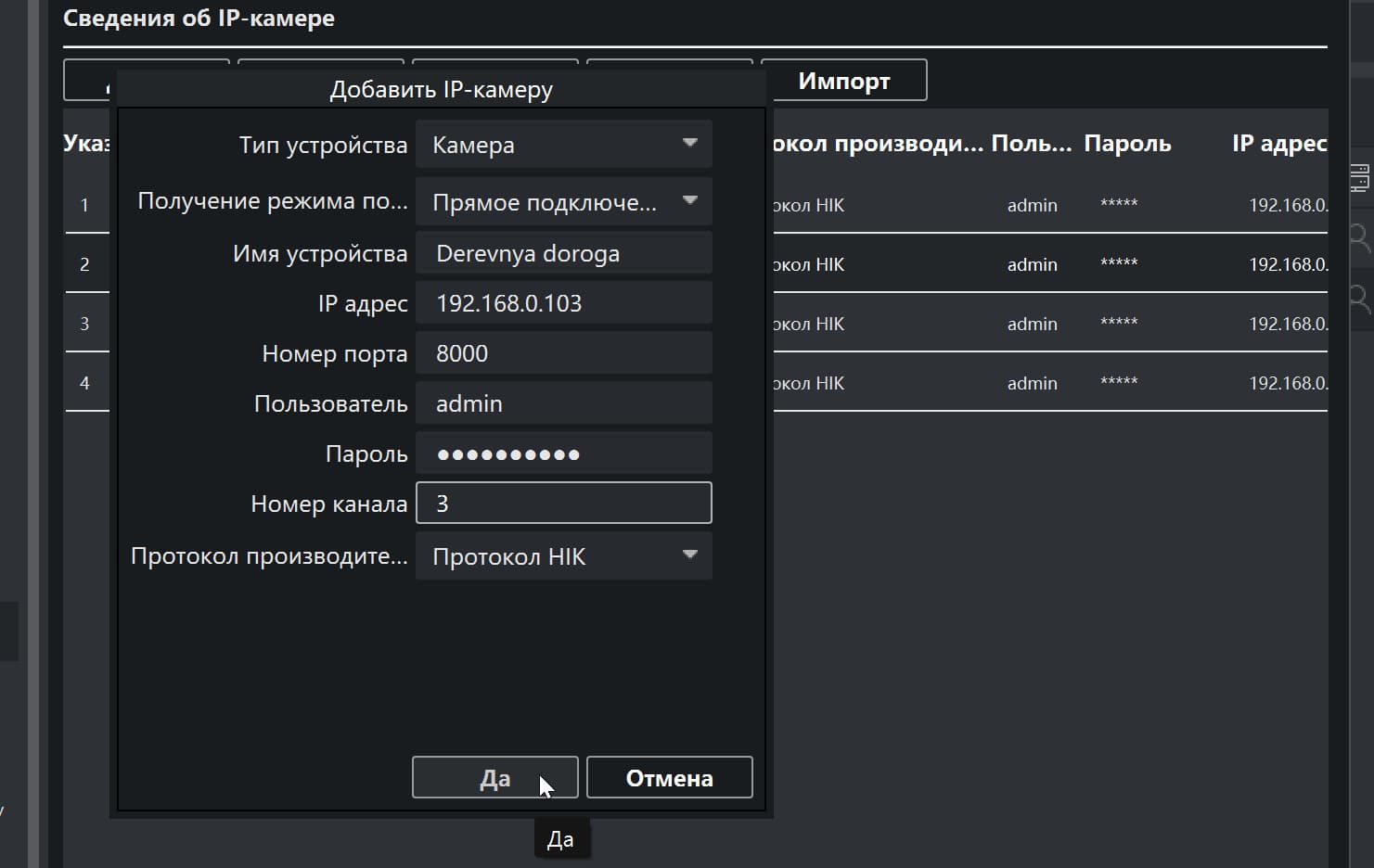

Добавление IP-камеры

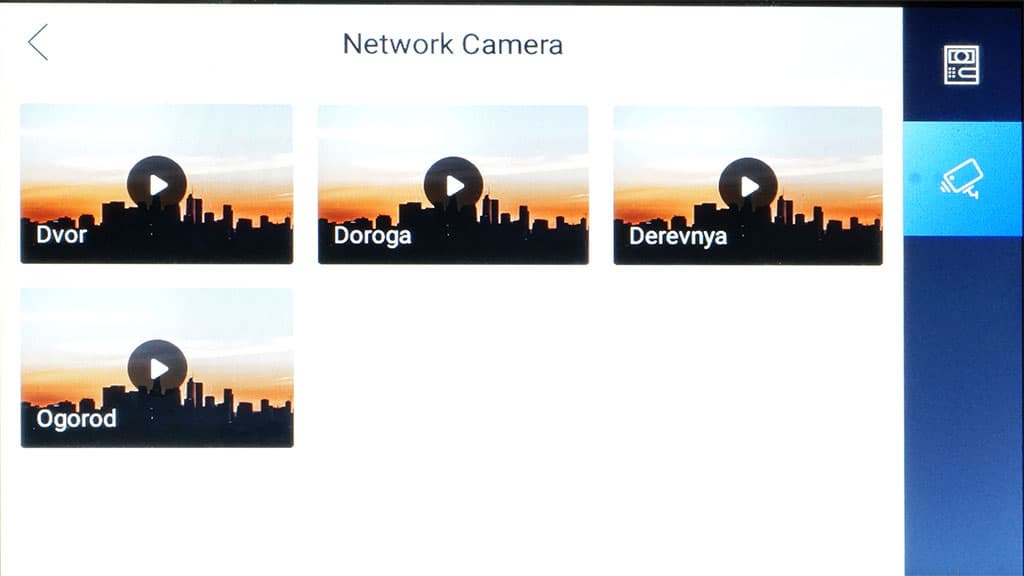

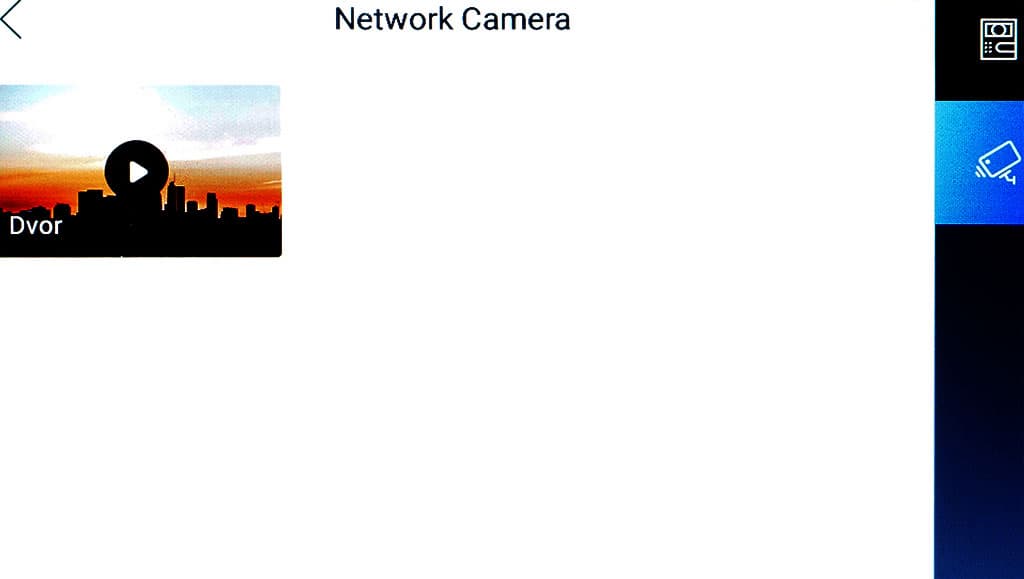

Доступная IP-камера
Живой поток с IP-камеры
Единственное требование к камере — умение вещать по протоколу Hikvision. А это значит — либо камера данного бренда, либо любая IP-камера, подключенная к всеядному регистратору. Этот факт, как ни крути, здорово сужает применимость устройства в отрыве от оборудования «родной» марки. Впрочем, мы ведь рассматриваем пример построения системы на базе оборудования Hikvision, верно?
Эксплуатация

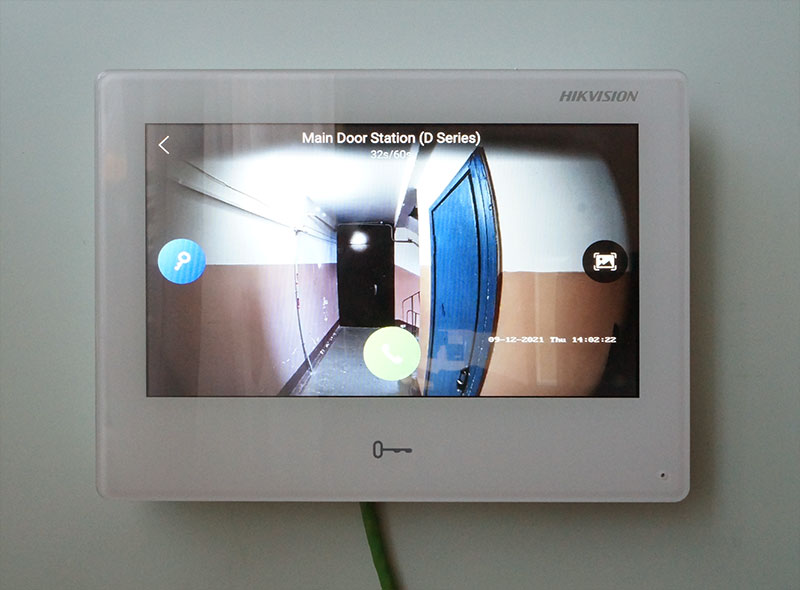

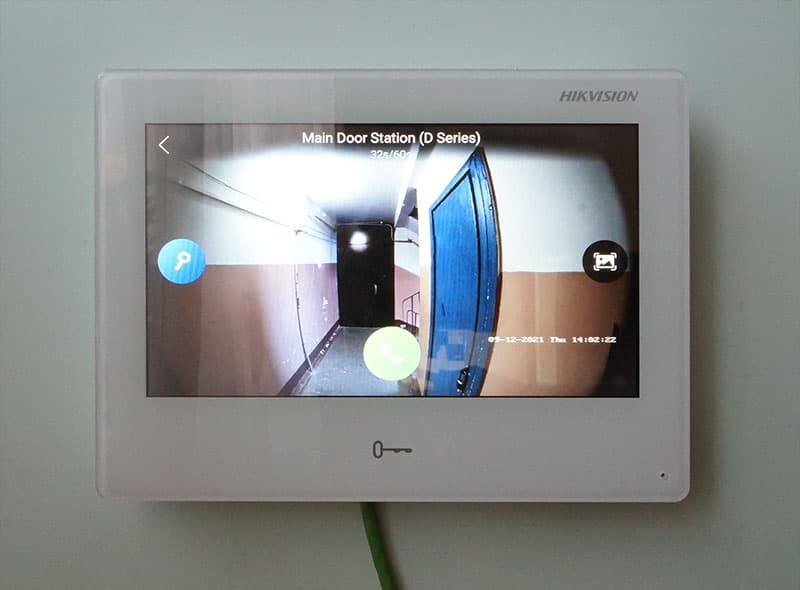

Театр начинается известно с чего, а дверь, как правило, с кнопки дверного звонка. Первое и главное эксплуатационное требование к любому прибору, в том числе кнопки — опрятный внешний вид. У вызывной панели с видом все более чем хорошо. Имеется и антивандальная защита, ведь это не пластик какой-нибудь, а настоящая нержавейка. В темное время суток прибор автоматически переходит в ночной режим, когда в камере включается инфракрасная подсветка, панель с информационной табличкой и кнопка вызова подсвечиваются белым светом. Кстати, размер таблички позволяет вместить на ней короткое слово или фразу. Например, Комаров А. В., зв. 1 раз.
Насчет «звонить один раз» — конечно шутка. Вызов будет осуществлен только на привязанный к вызывной панели монитор, либо на несколько мониторов сразу. Впрочем, идея о многократном нажатии все же видится чуток полезной, как-никак подобная функция немного увеличит универсальность при эксплуатации, надо бы поделиться этой идеей с разработчиками. Например, однократное нажатие кнопки — вызов идет на монитор 1, двукратное — на монитор 2 и т. д.
Задержка между нажатием кнопки и реакцией монитора составляет около секунды, что несущественно при эксплуатации. Широченный угол обзора камеры, встроенной в вызывную панель, никому не позволит укрыться от наблюдения. Разве что посетитель расположится строго под вызывной панелью, ведь угол вертикального обзора меньше, чем горизонтального. Но и в этом случае макушка спрятавшегося наверняка залезет в кадр.
Следует отметить почти полное отсутствие задержки при передаче звука в обе стороны. Это еще один сильный довод в пользу рассматриваемого оборудования: оно не тормозит.
Кстати, если при вызове посетитель в шутку или по иным причинам закроет рукой объектив, то камера перейдет в режим ночной съемки: включится инфракрасная подсветка, засияют белые светодиоды таблички.

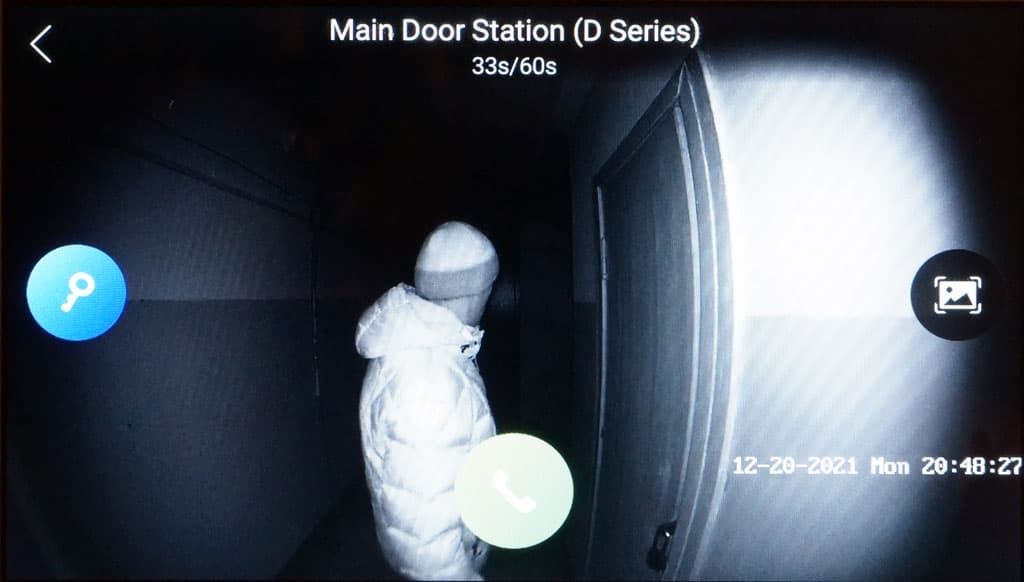

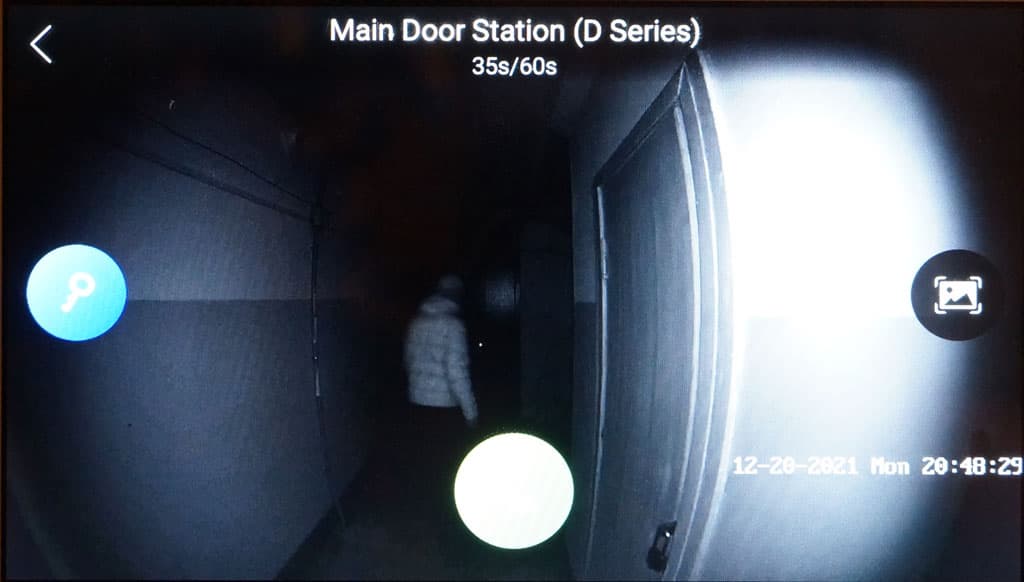

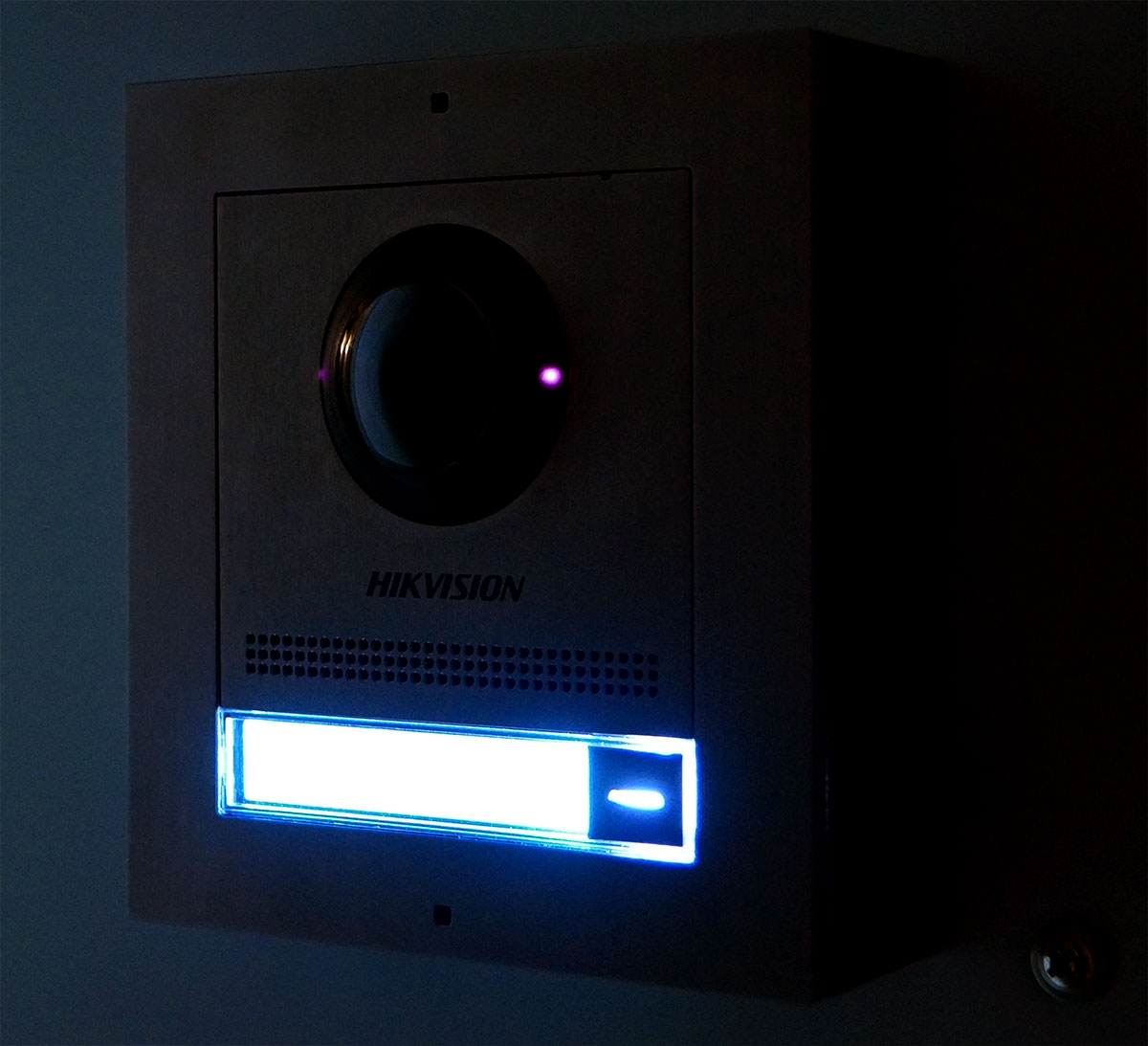

В ночной съемке, при полном отсутствии света на входе, камера работает так, как и положено всем камерам с ИК-подсветкой. Можно видеть, что подсветка работает на всю длину коридора, а это около пяти метров.
Еще одна архиполезная функция: встроенный в монитор автоответчик. Да, обычный автоответчик, только на двери, а не в смартфоне или домашнем DECT-телефоне. В текущей версии прошивки нет возможности изменить приветствие или записать свое, но это дело уже решается разработчиками.
Все записанные аудиосообщения будут доступны как в памяти монитора домофона, так и в облачном сервисе Hik Connect, причем сопровождаться они будут фотографией посетителя.
Непременно следует показать и дополнительные возможности монитора (точнее, системы), о которых уже рассказывалось в главе, посвященной настройкам. В обычных замкнутых видеодомофонных системах монитор требуется лишь для того, чтобы идентифицировать голос посетителя и личность звонящего. Здесь же все иначе. В главе настроек мы уже видели, что монитор способен принимать и отображать контент совсем иного рода: внешний. Поступающий по сети из иных, нежели вызывная панель, источников. В качестве примера для демонстрации такой функции возьмем возможность трансляции монитором видеопотока с камер наблюдения, которые могут находиться где угодно. Единственное условие, как уже упоминалось — камера должна транслировать видео по протоколу Hikvision. То есть поддержка стандартов ONVIF в мониторе отсутствует.

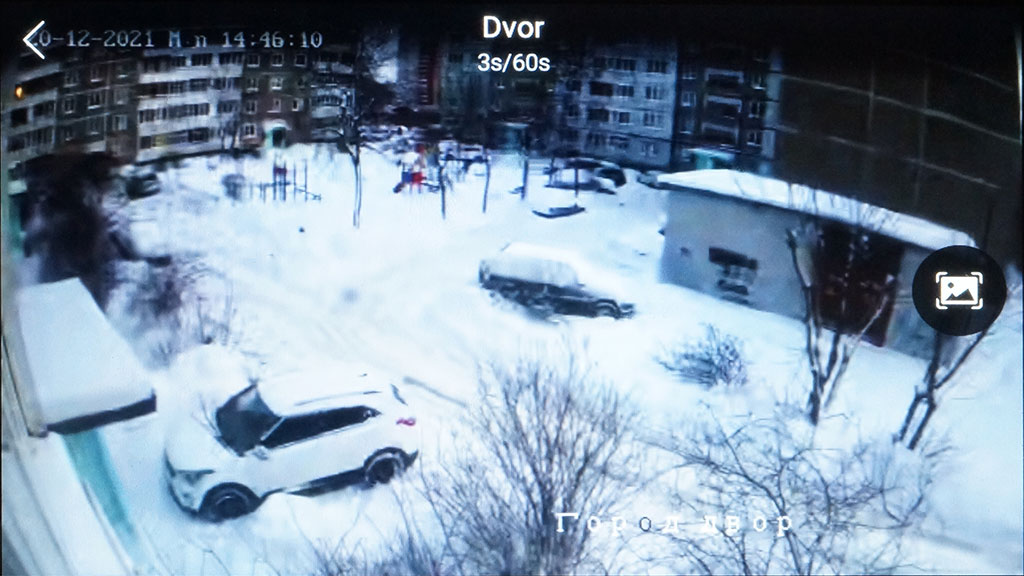

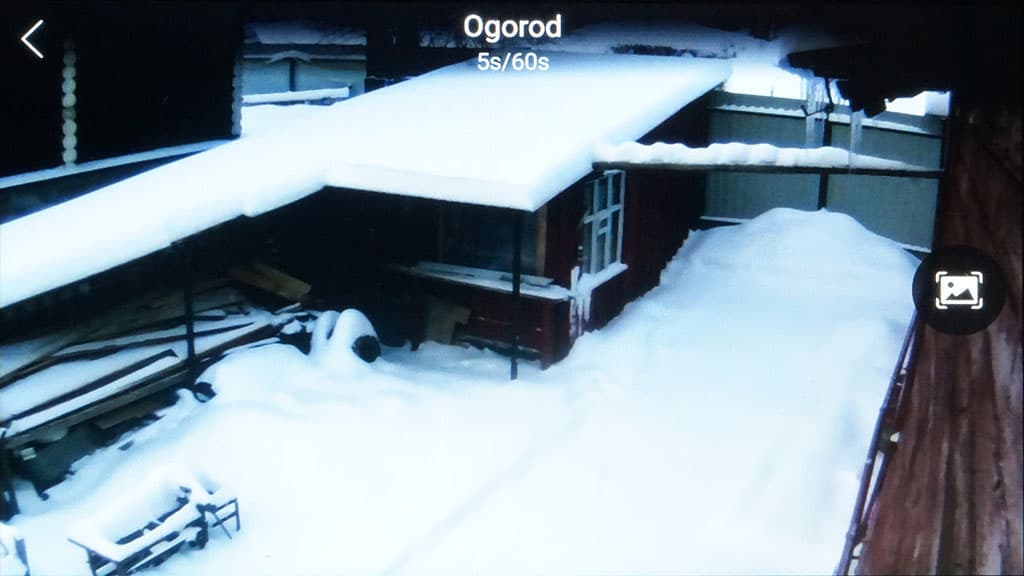

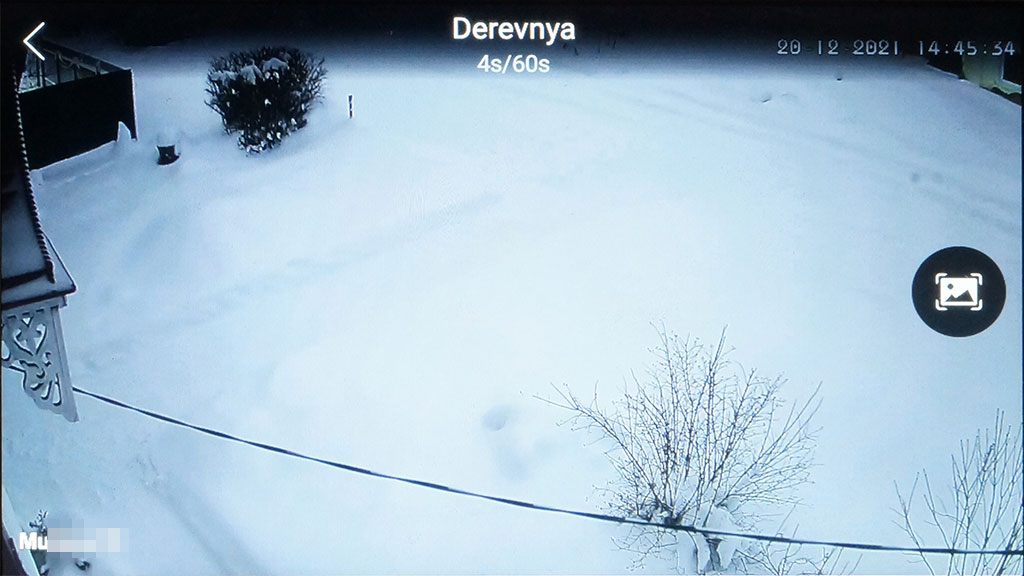

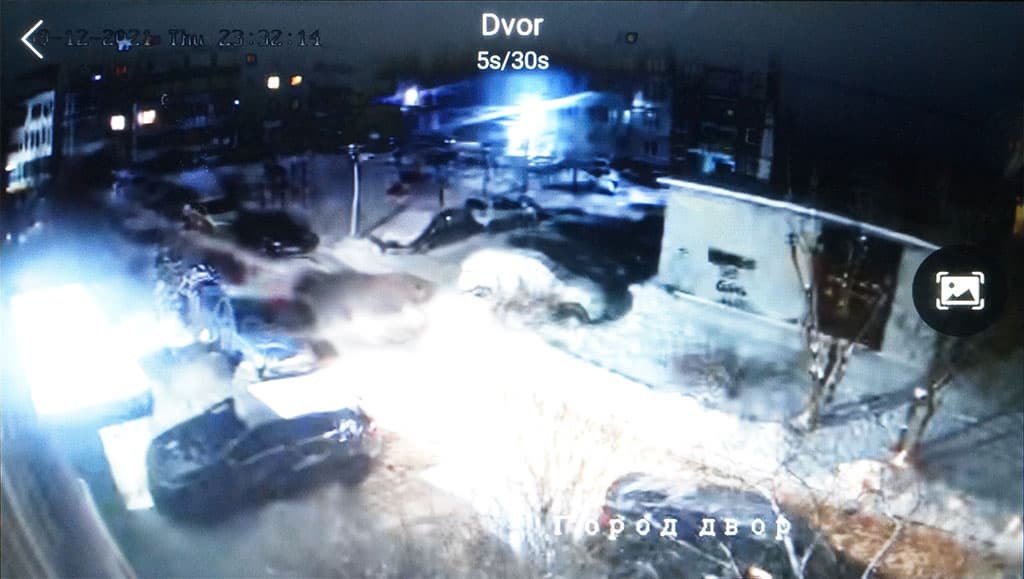

После того, как мы ввели в мониторе необходимые настройки, на его экране, в меню Live View, появятся иконки IP-камер, живой поток с которых можно посмотреть, ткнув в нужную иконку. Примечательно, что изображение появляется тут же после нажатия, без видимой задержки.
Как вы уже поняли, большая часть камер транслирует видео, находясь за много километров от места тестирования. Удаленный доступ на смартфоне и тем более на ПК давно не является чудом, но чтобы это делал домофон?

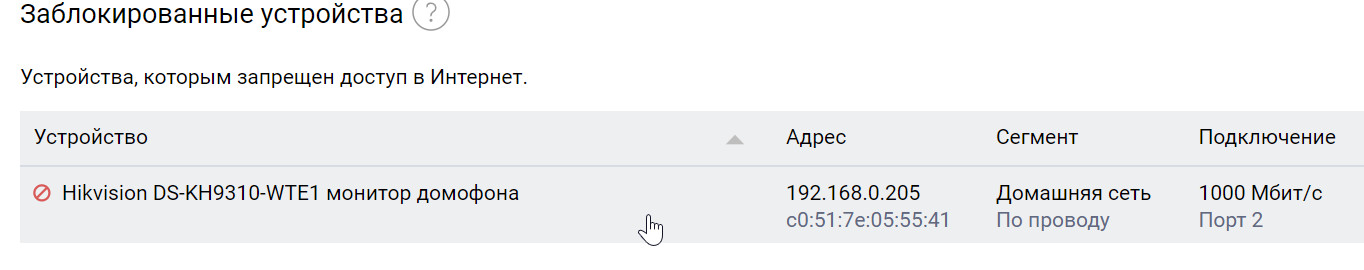

Кстати, один важный вопрос, который был задан коллегой и другом автора: а будет ли работать связка домофон-панель внутри локальной сети, но при отсутствии доступа в интернет? Резонный вопрос. Остались еще — и довольно много — регионы и территории, где интернет работает со скрипом. Довольно обидно из-за временного отсутствия интернета не ответить на вызов, находясь в собственном доме. Чтобы разъяснить ситуацию, мы отключили доступ в интернет домофонному монитору Hikvision и проверили работоспособность его функций.
Вот теперь отвечаем: да, система работает. Монитор так же мгновенно включается и отображает видеопоток, звучит сигнал вызова, осуществляется двусторонняя аудиосвязь. Работает и автоответчик. Вот только уведомление о посетителе на смартфон вы по понятной причине не получите. Это уведомление поступит, как только монитор получит доступ в интернет. Такое уведомление выглядит как пропущенный вызов с указанием времени звонка, аудиозаписью «беседы» и даже с фотографией посетителя.
Заговорив о смартфоне, развернем тему. Ведь это еще одна из важнейших функций рассматриваемого домофона. Ответить на звонок в дверь, находясь где угодно? Легко! Если, конечно, домофон имеет доступ в интернет и авторизован в облачном сервисе Hik Connect. Через несколько секунд после того, как посетитель позвонит в вашу дверь, ваш смартфон запиликает приятную мелодию, а на всплывшем экране приложения Hik Connect отобразится живая картинка. Тут уже вам решать, разговаривать с невидимкой или нет. А при желании можно даже открыть дверь.

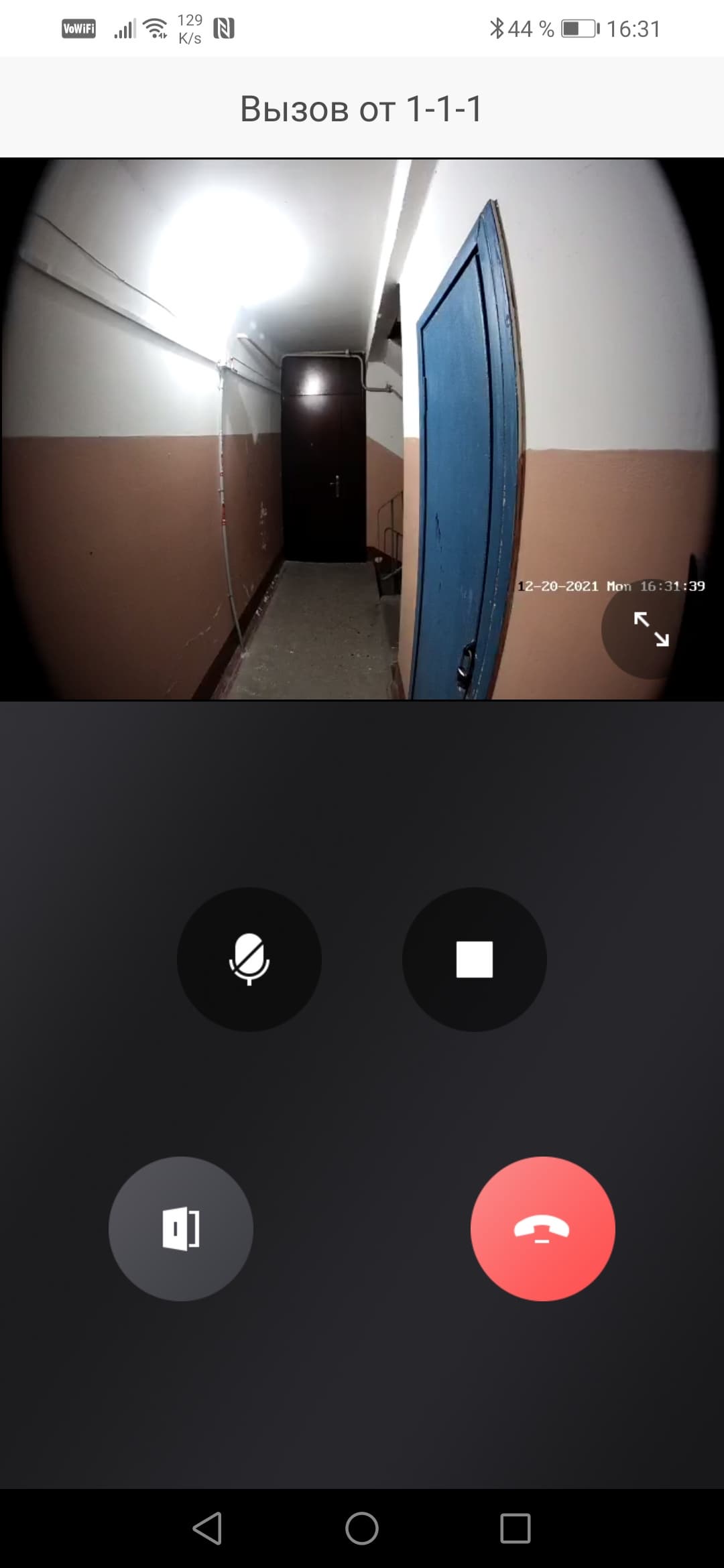

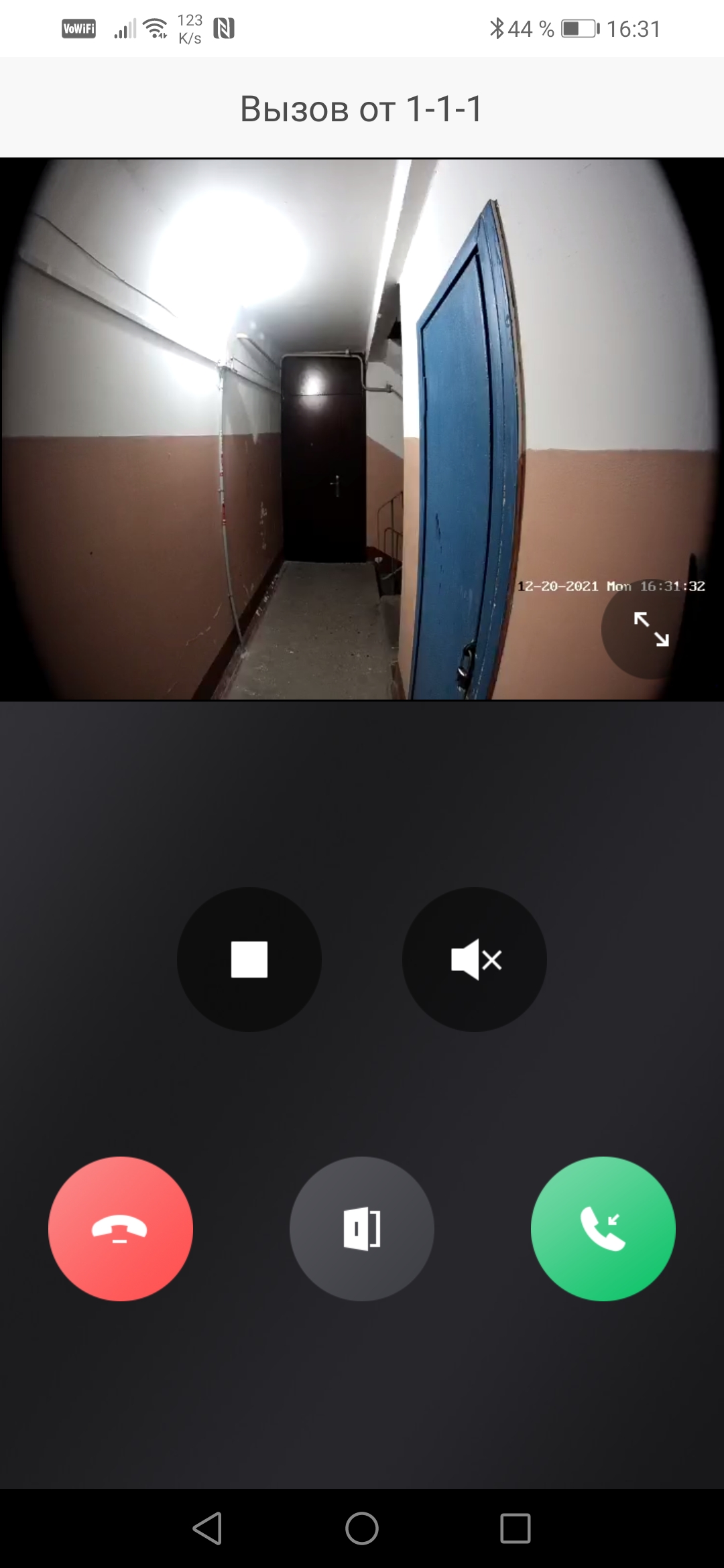

Входящий вызов
Двусторонняя аудиосвязь

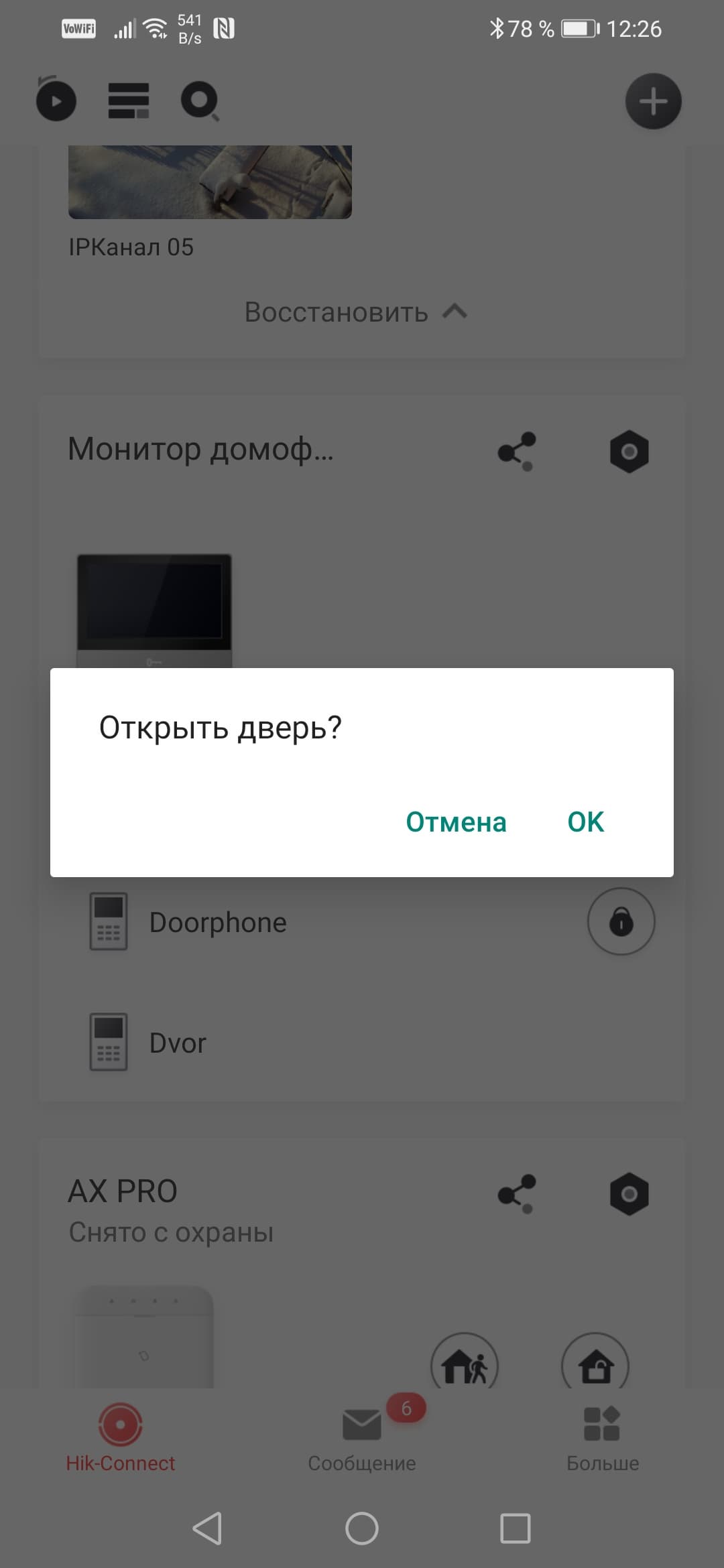

Открытие двери
Здесь же, в приложении, будет пополняться список вызовов, в том числе пропущенных — количество непрочитанных вызовов указывается на иконке Сообщения. Каждый вызов представлен отдельным пунктом с указанием даты, времени и стоп-кадра из видеопотока.
Одно непрочитанное сообщение

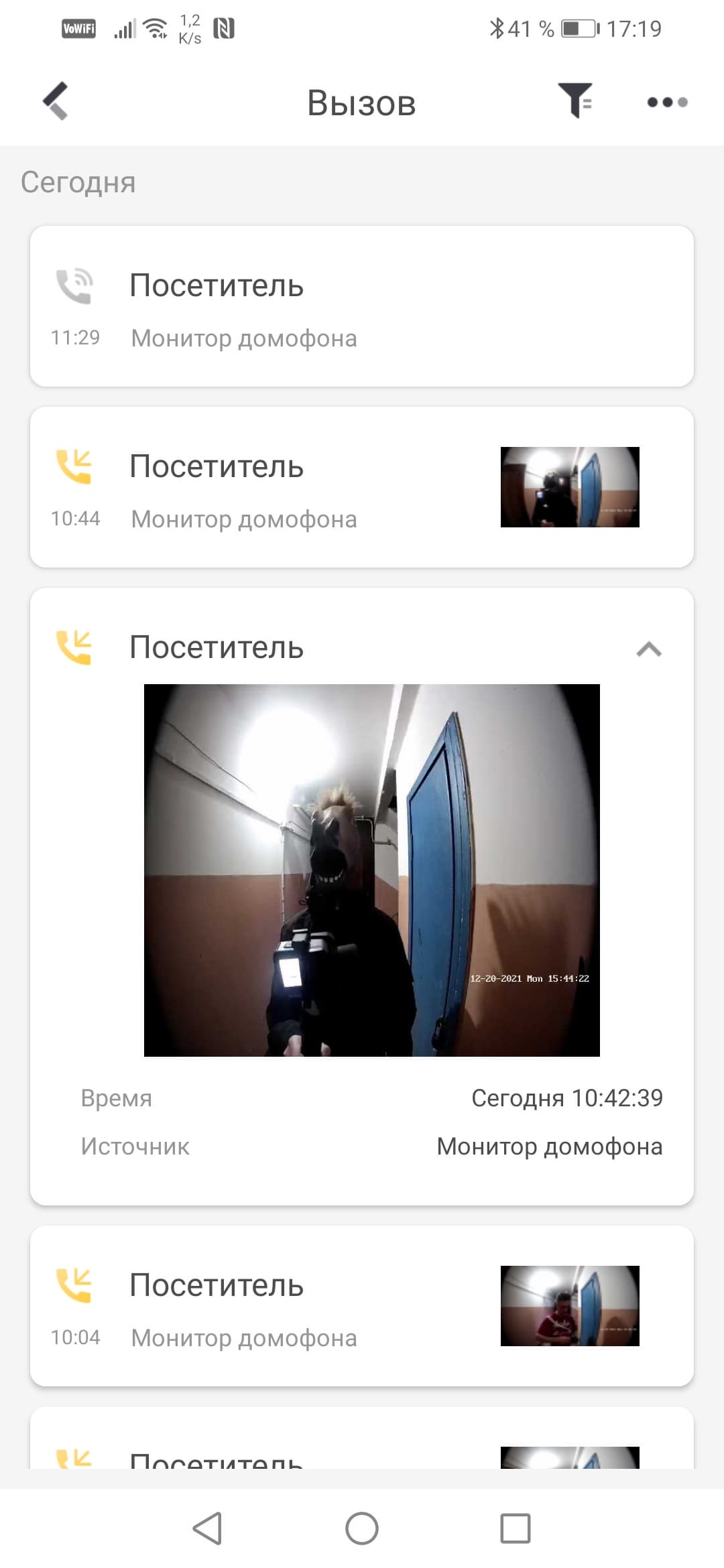

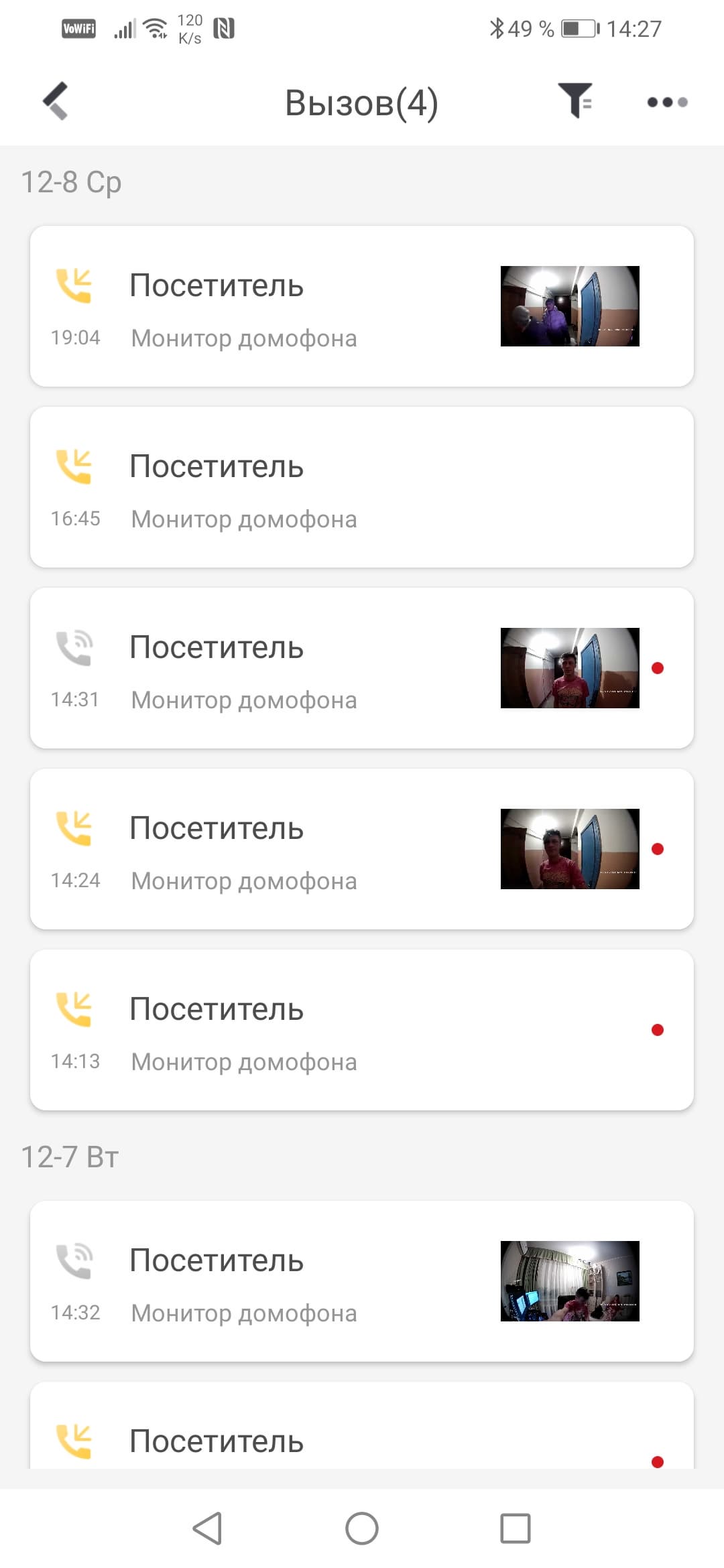

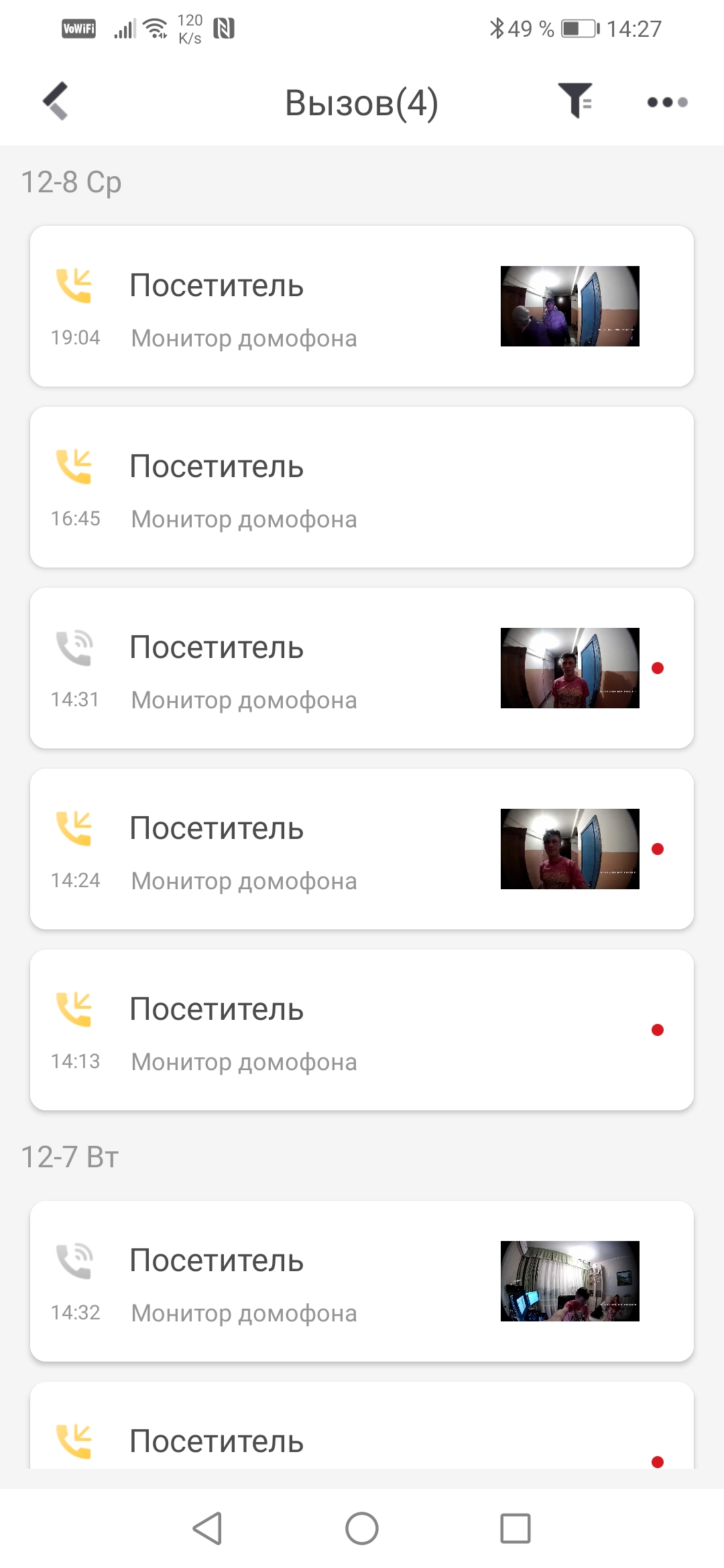

Список вызовов
Детали вызова

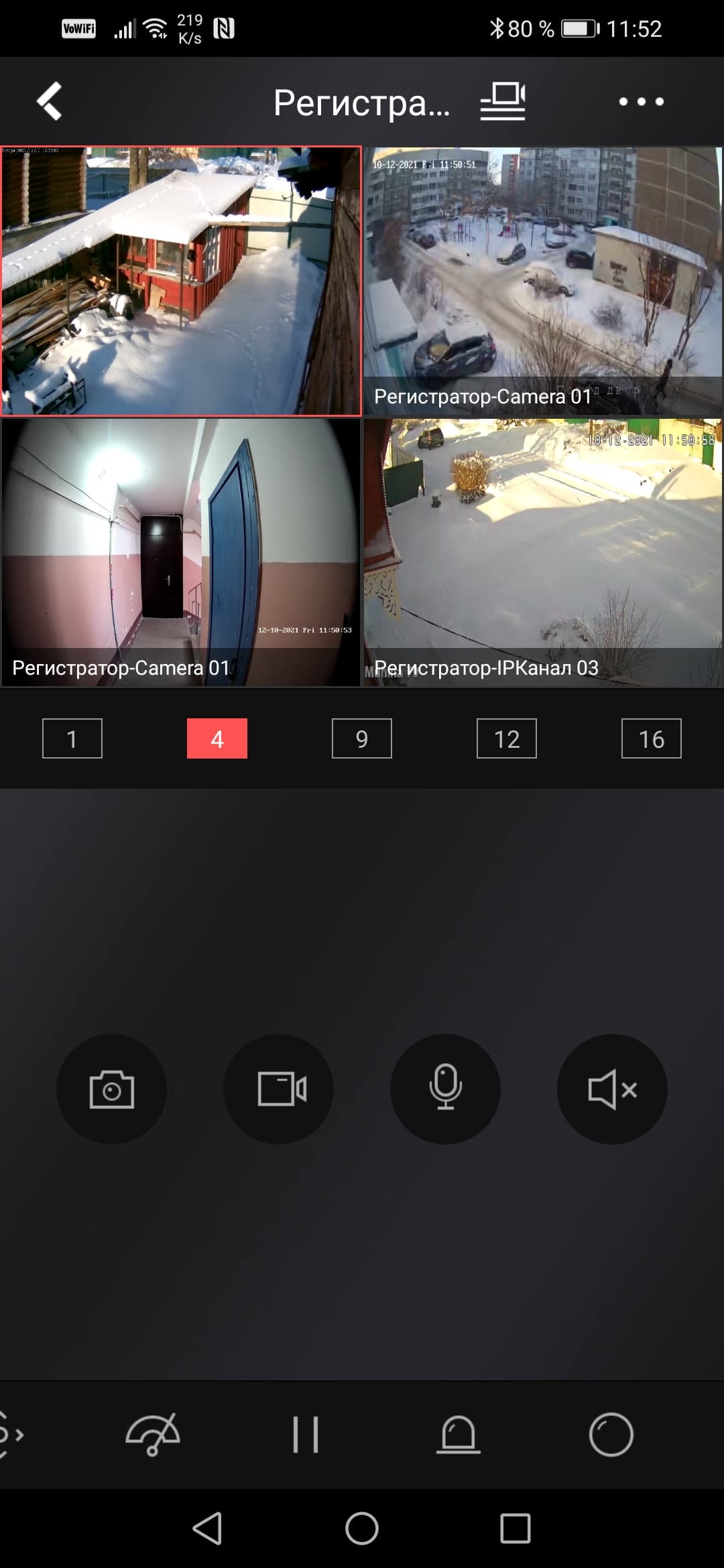

Наконец, вспомним, что вызывная панель домофона — это, по сути, IP-камера. Постоянно работающая. И если в системе используется регистратор Hikvision, то и архив записей с домофонной камеры записывается точно так же, как с других камер. Просмотр архива возможен несколькими способами, в том числе удаленно.

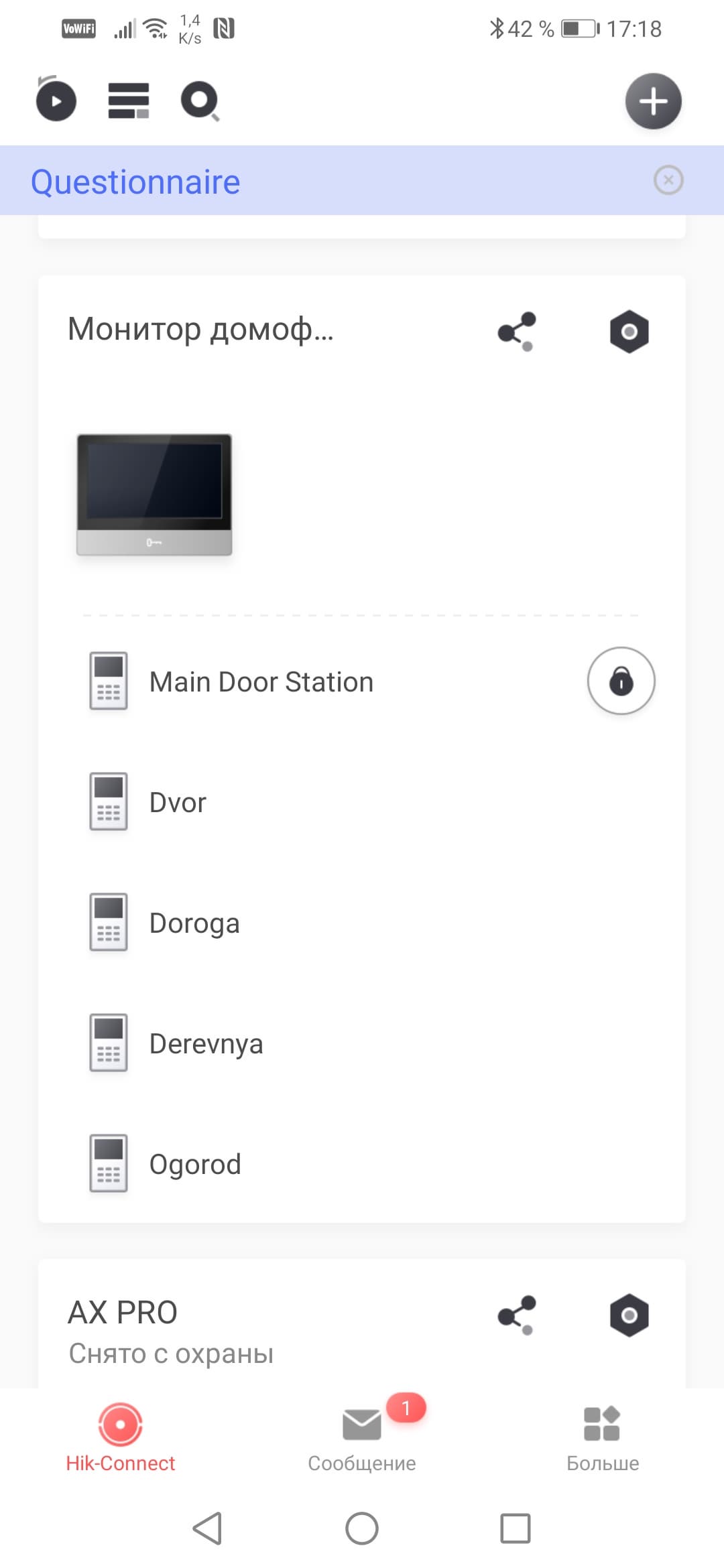

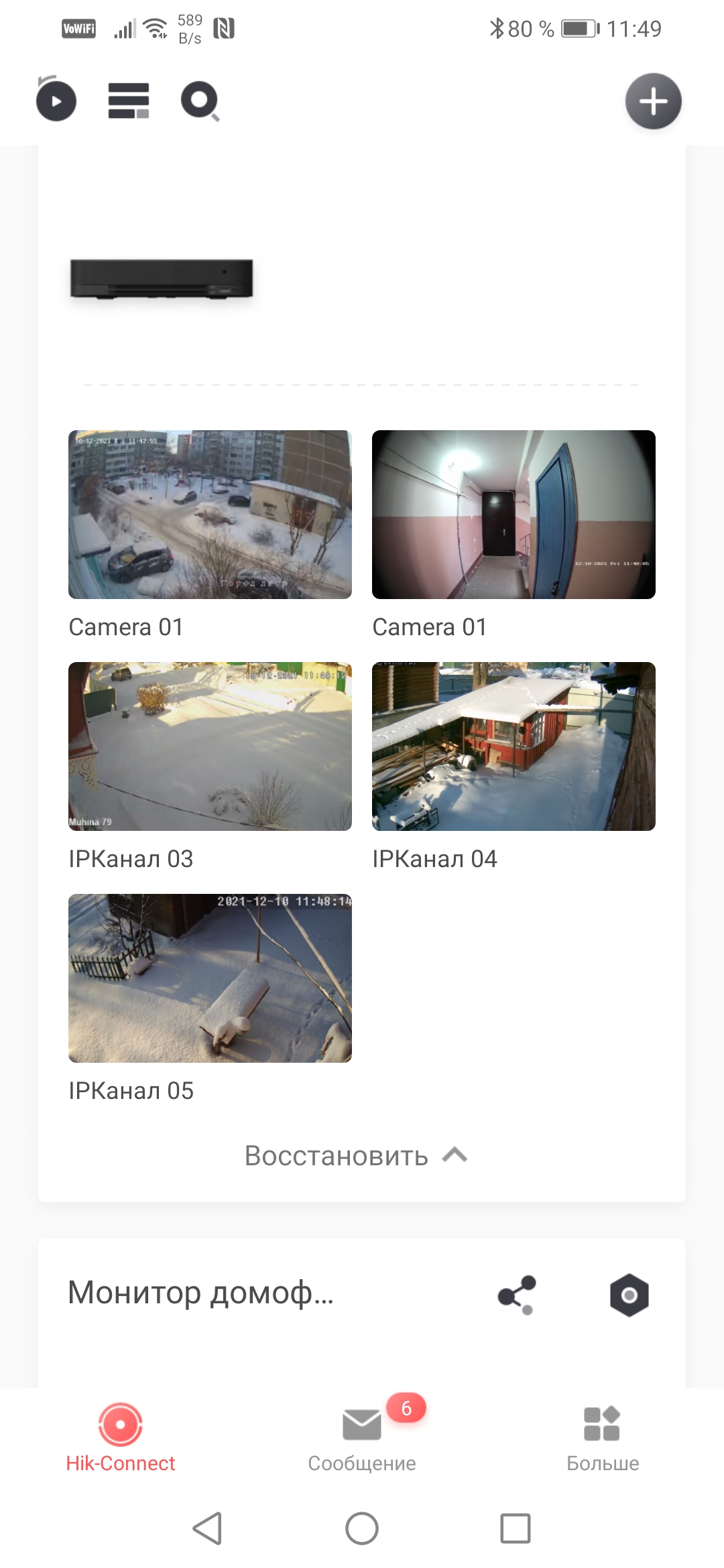

Список устройств Hik Connect
Просмотр камер

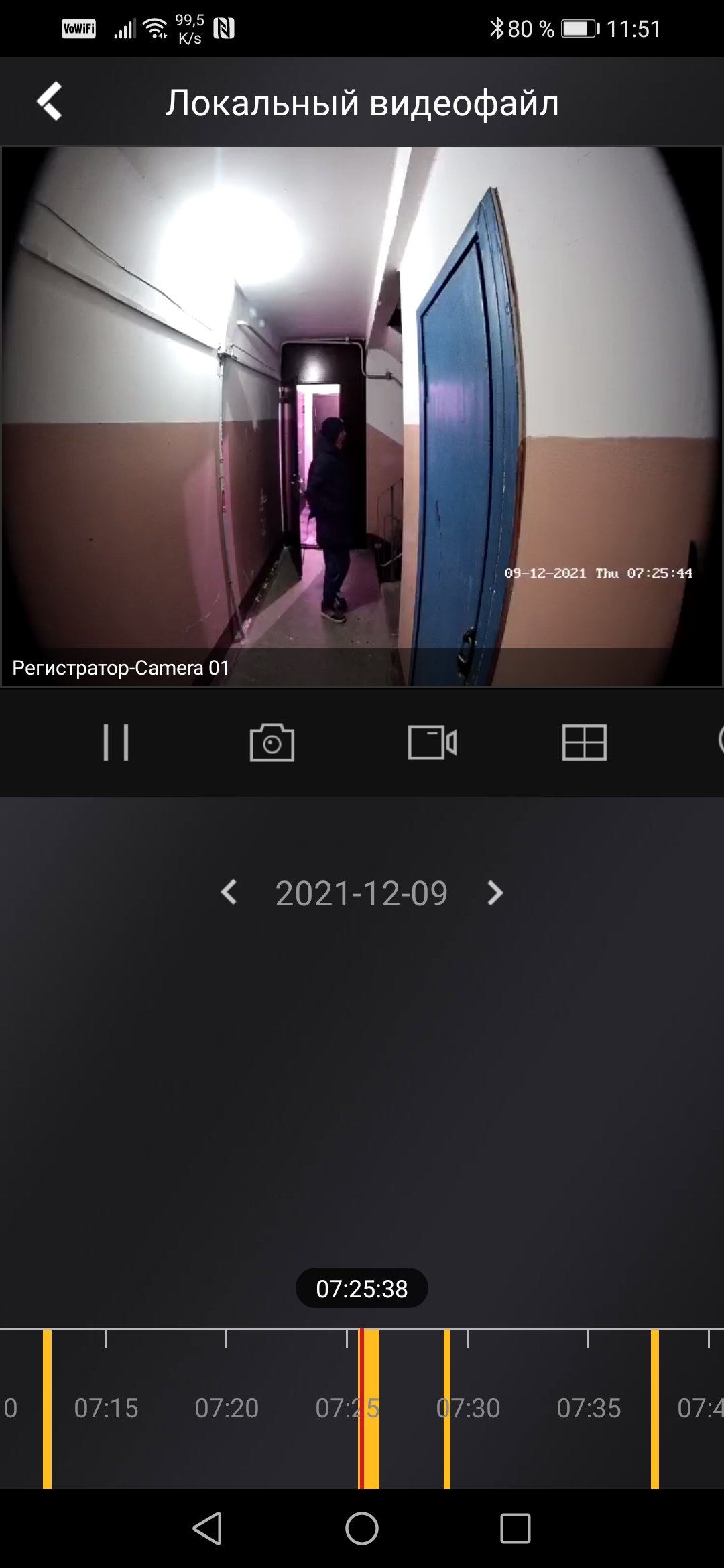

Просмотр архива записей
Кстати, а что в нашем списке устройств делает упоминавшаяся охранная система Hikvision AxPro? Да то же, что и всегда делала. Она (при ее наличии) автоматически привязывается к монитору домофона, если учетные записи Hik Connect совпадают. На дисплее появляется виджет с иконками, с помощью которых пользователь может, к примеру, поставить квартиру под охрану. Ввиду того, что тестирование проводилось на предыдущей версии прошивки, чуток недоработанной (тестовый же экземпляр, а что вы хотели?), иконка охранной системы AxPro отображалась не так, как положено. И к тому же без нужных функций. Видимо, сказывалось несовпадение версий протоколов или что-то еще более мудреное, известное лишь разработчикам.
В новой версии прошивки — полностью рабочей, функциональной и русифицированной — имеется возможность не только снять или поставить на охрану AxPro, но и просмотреть тревожные события, произошедшие в отсутствие владельца. Ничего удивительного, ведь совместная работа AX PRO и монитора производится через Hik-Connect. Если же IP-камера подключена к AxPro не через облачный сервис, а привязана локально, то при срабатывании тревожного сигнала на монитор будет направлен 7-секундный ролик события.

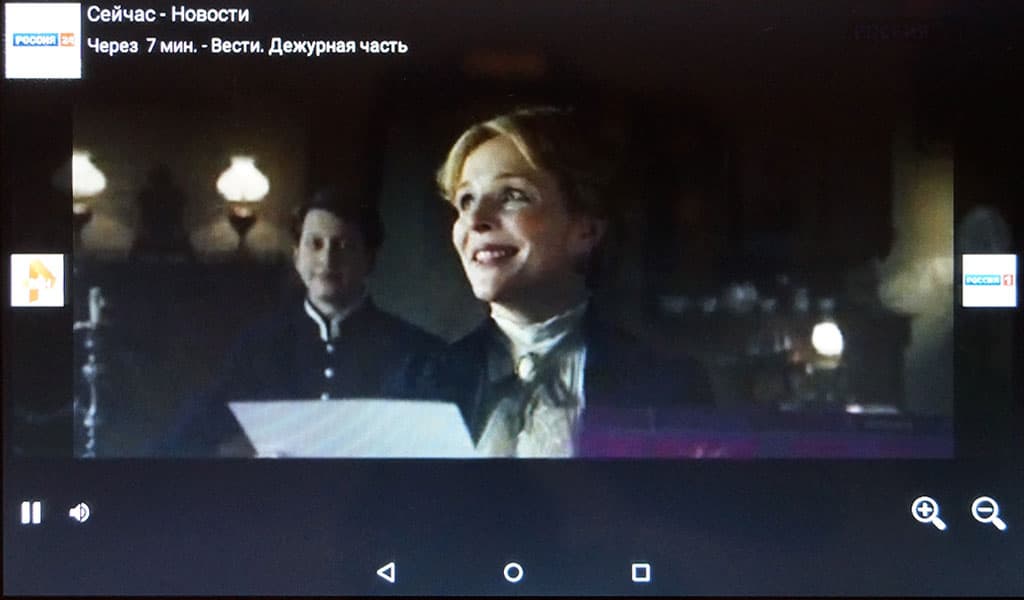

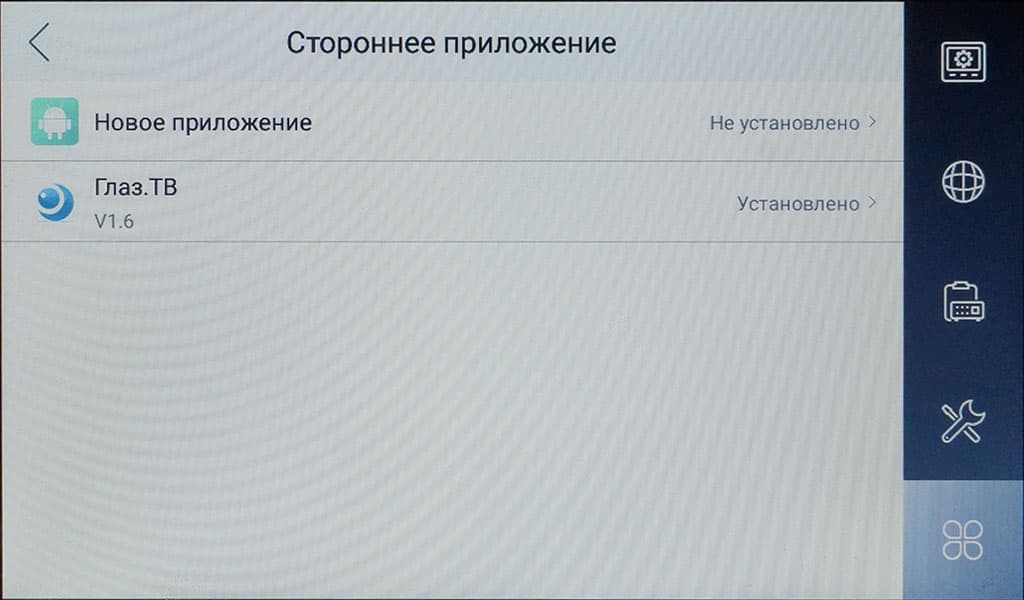

В заключение хотелось бы рассказать еще об одной замечательной и довольно перспективной штучке. Монитор ведь работает на Android, верно? Так же подумали и разработчики, допустив возможность установки сторонних приложений. Проще всего это сделать в упоминавшемся программном центре iVMS-4200, где в несколько щелчков мышки на монитор отправляется выбранный APK-файл приложения.

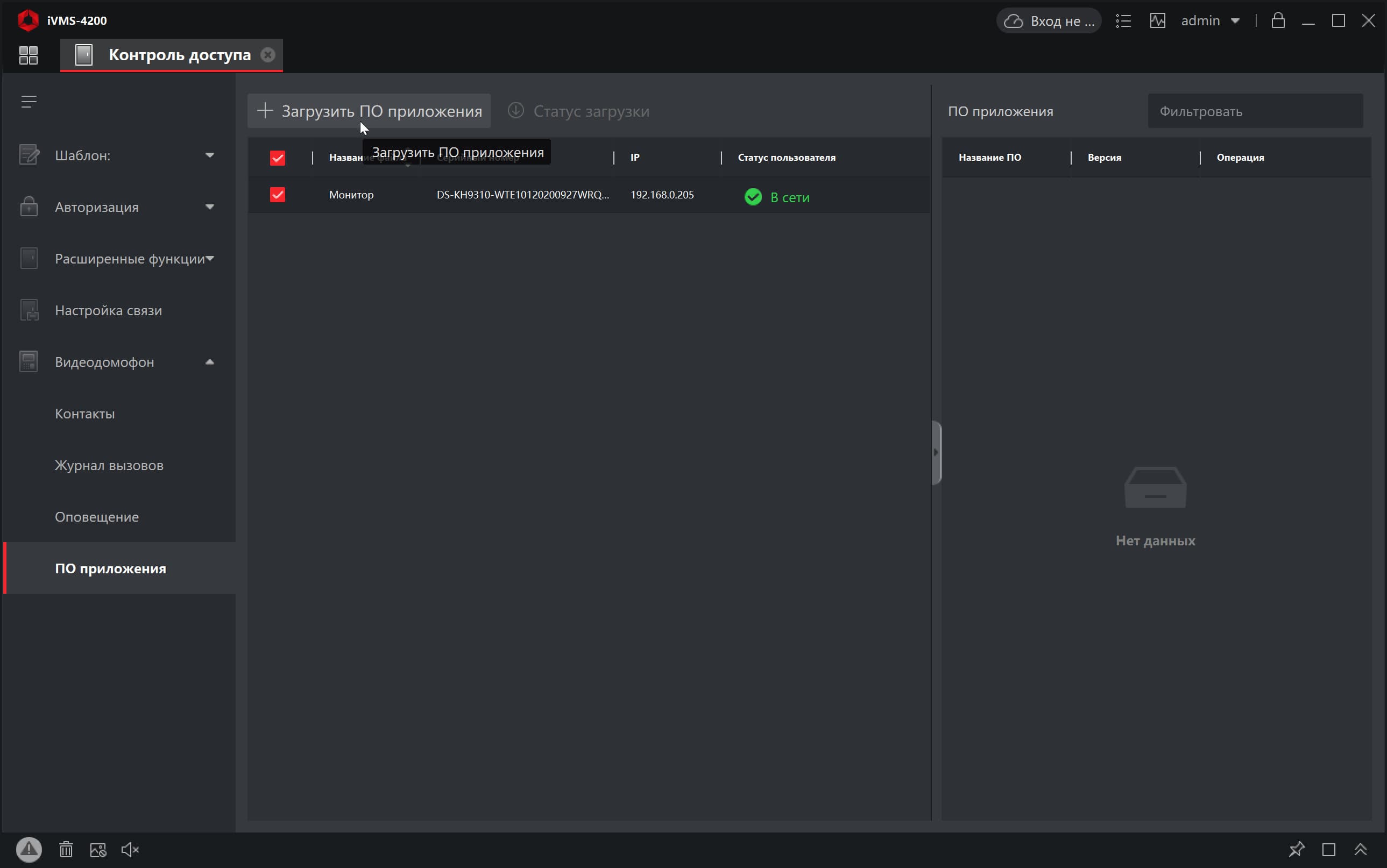

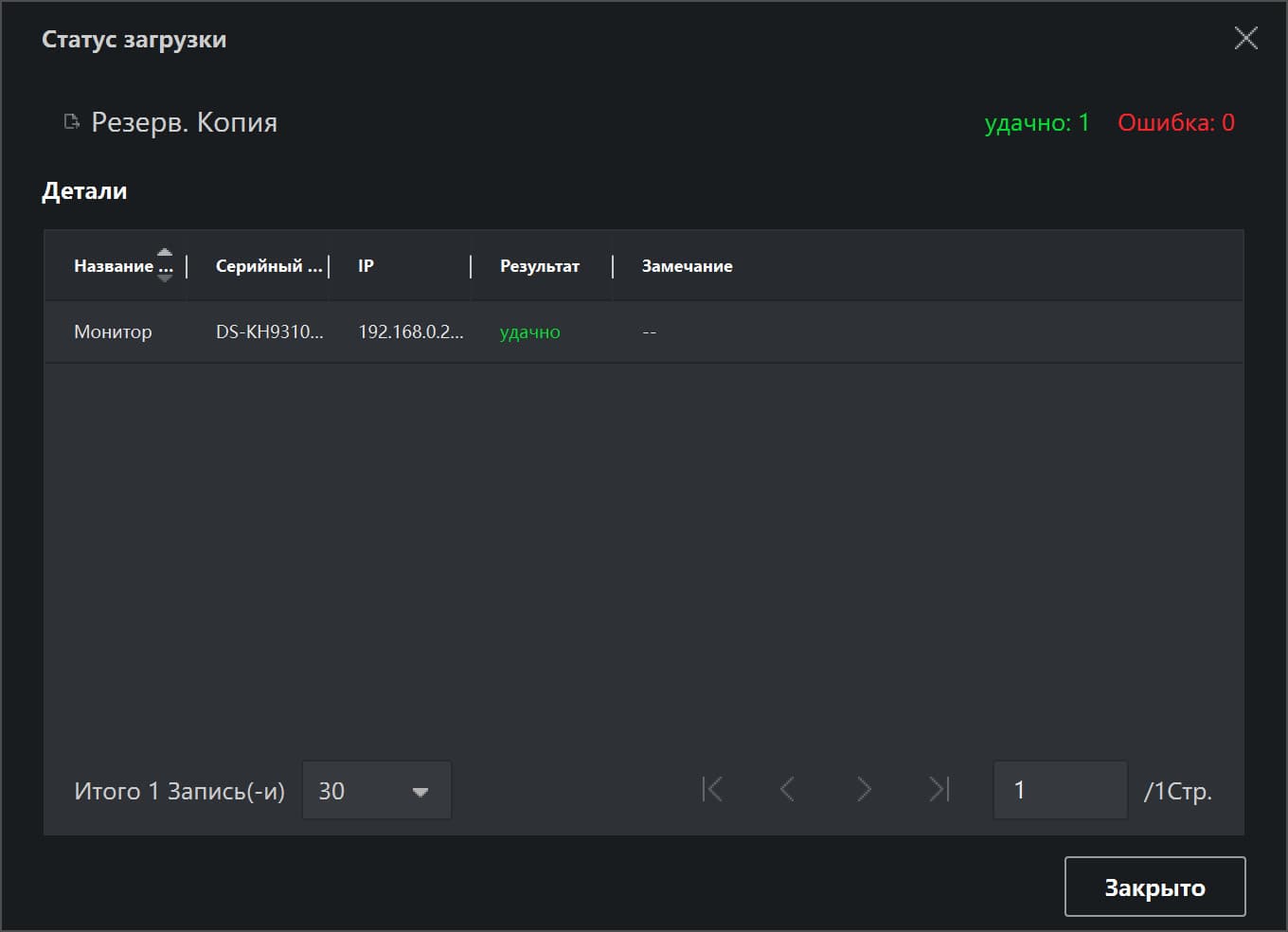

Тут нам поначалу не свезло — дело в недоработанной прошивке. Да, приложения устанавливались, но запускаться и работать не желали. Но, получив новую версию прошивки, мы все же отыскали время и обновили монитор. Теперь домофон можно использовать в качестве телевизора.
Конечно, установить можно далеко не любое приложение. Точнее, установить-то установишь, а вот его работоспособность будет зависеть от аппаратных возможностей устройства. Главные требования: APK-файл должен иметь объем не более 200 МБ, а приложение должно уметь работать без обязательных Google-сервисов, на чистом Android.
Выводы
Знакомство с построенной системой помогло убедиться в основательной продуманности решений Hikvision. Здесь предусмотрена буквально каждая мелочь, количество настроек может вызвать оторопь, однако научность оборудования удивительным образом сочетается с простотой установки и несложным управлением со смартфона.
Перечислить конкретные плюсы того или иного решения, входившего в нашу систему, невозможно. Все они озвучены в тексте этой гигантской статьи. Оставим только общие субъективные впечатления, полученные в ходе настройки и тестирования домофонной системы Hikvision:
- безупречная надежность: за долгое время тестирования ничего не «отвалилось», несмотря на зачастую адские условия для техники (с личной техникой так обращаться никто не станет)
- высокая скорость отклика устройств, находящихся в локальной сети: монитор домофона раздумывает не дольше секунды, включая экран по нажатию кнопки звонка и тут же запуская трансляцию видео — с такой скоростью работали древние аналоговые домофоны, где в принципе не существовало никакого софта, в отличие от современных IP-решений
- широкая масштабируемость: периферийные устройства добавляются или исключаются во время работы без нарушения целостности
- быстродействующий облачный сервис: мгновенные и отложенные оповещения, доступ к некоторым настройкам устройств, возможность их быстрого подключения без ПК
