Подключение робота-пылесоса Dreame L30 Ultra к водопроводу и канализации

Роботы-пылесосы — один из самых быстро эволюционирующих классов современной бытовой техники. Всего несколько лет назад домашний помощник с инфракрасными датчиками, на ощупь находивший путь по помещению, считался экзотикой и чудом техники. Довольно скоро на смену «слепым» моделям пришли пылесосы с лазерными LDS-cенсорами, мгновенно ориентирующиеся в любом помещении и аккуратно огибающие все препятствия.

Первые устройства с возможностью влажной уборки, как мы помним, требовали заправки встроенного резервуара для чистой воды перед каждым мытьем пола и ручной очистки моющих салфеток после каждого запуска. Всего несколько лет понадобилось разработчикам, чтобы автоматизировать эти процедуры: не так давно на рынке появились модели с базовыми станциями, умеющими мыть и сушить половые тряпки.

Совсем недавно появились и системы с автоматическим опорожнением контейнера для мусора: современные роботы научились сбрасывать пыль и мусор в специальный одноразовый мешок, требующий замены лишь раз в несколько недель.

Но своевременное пополнение устройства чистой водой и слив в канализацию грязной жидкости до сих пор оставались задачей для владельца. Устройства, запрограммированные на регулярную влажную уборку и оставленные без присмотра на десяток дней, довольно быстро расходуют жидкость в резервуаре, каким бы емким он ни был, и рано или поздно переходят в режим сухого подметания.

Теперь, похоже, производители решили и эту проблему.

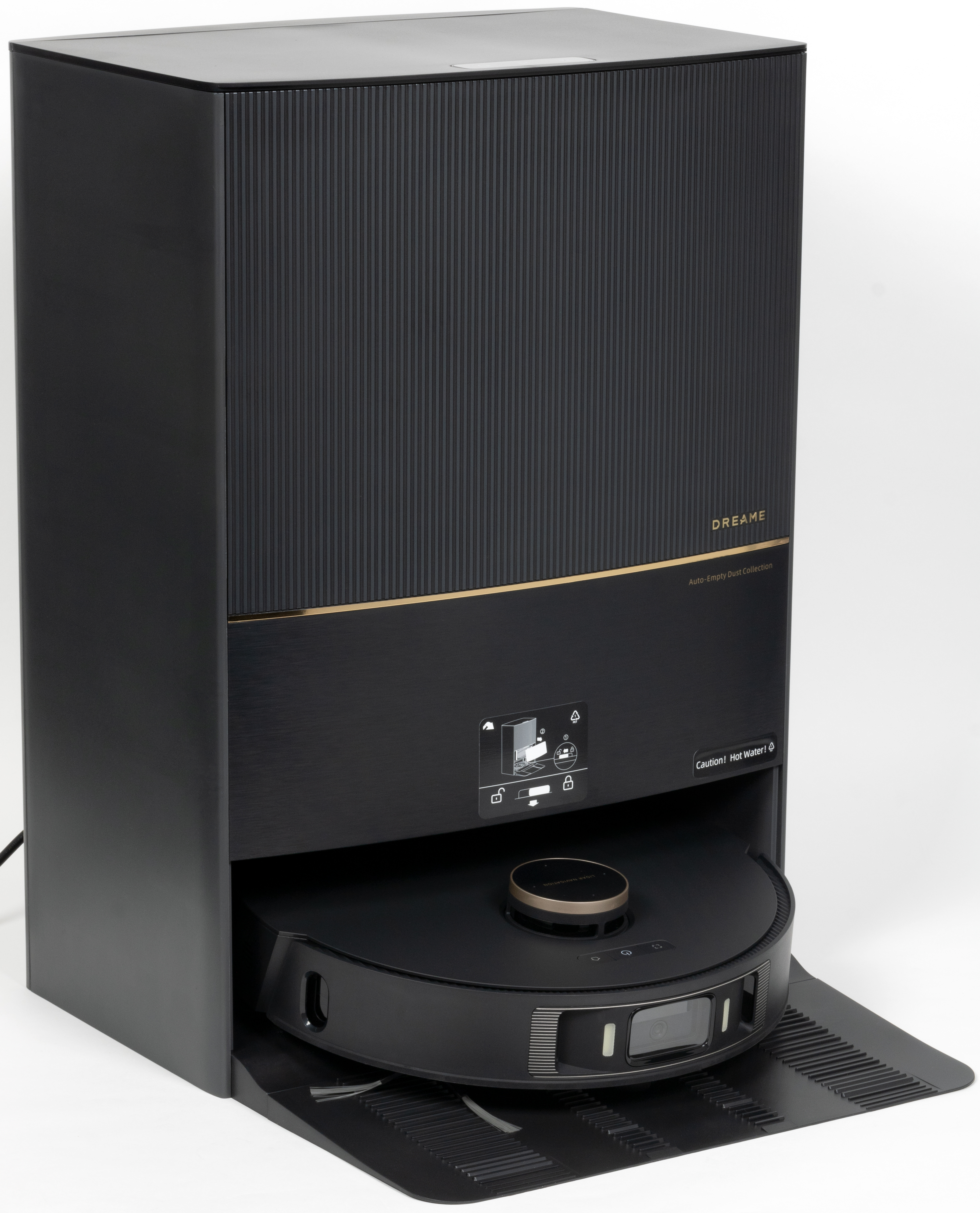

Мы уже рассмотрели робот-пылесос Dreame L30 Ultra с системой самоочистки, мойки и сушки салфеток, который запомнился нам отличным качеством уборки и встроенной видеокамерой с системой интеллектуального распознавания препятствий. Для этой модели в качестве отдельно приобретаемой опции доступен комплект для подключения к водопроводу и канализации. Мы обещали познакомить читателей с этим аксессуаром и теперь с удовольствием выполняем обещание.

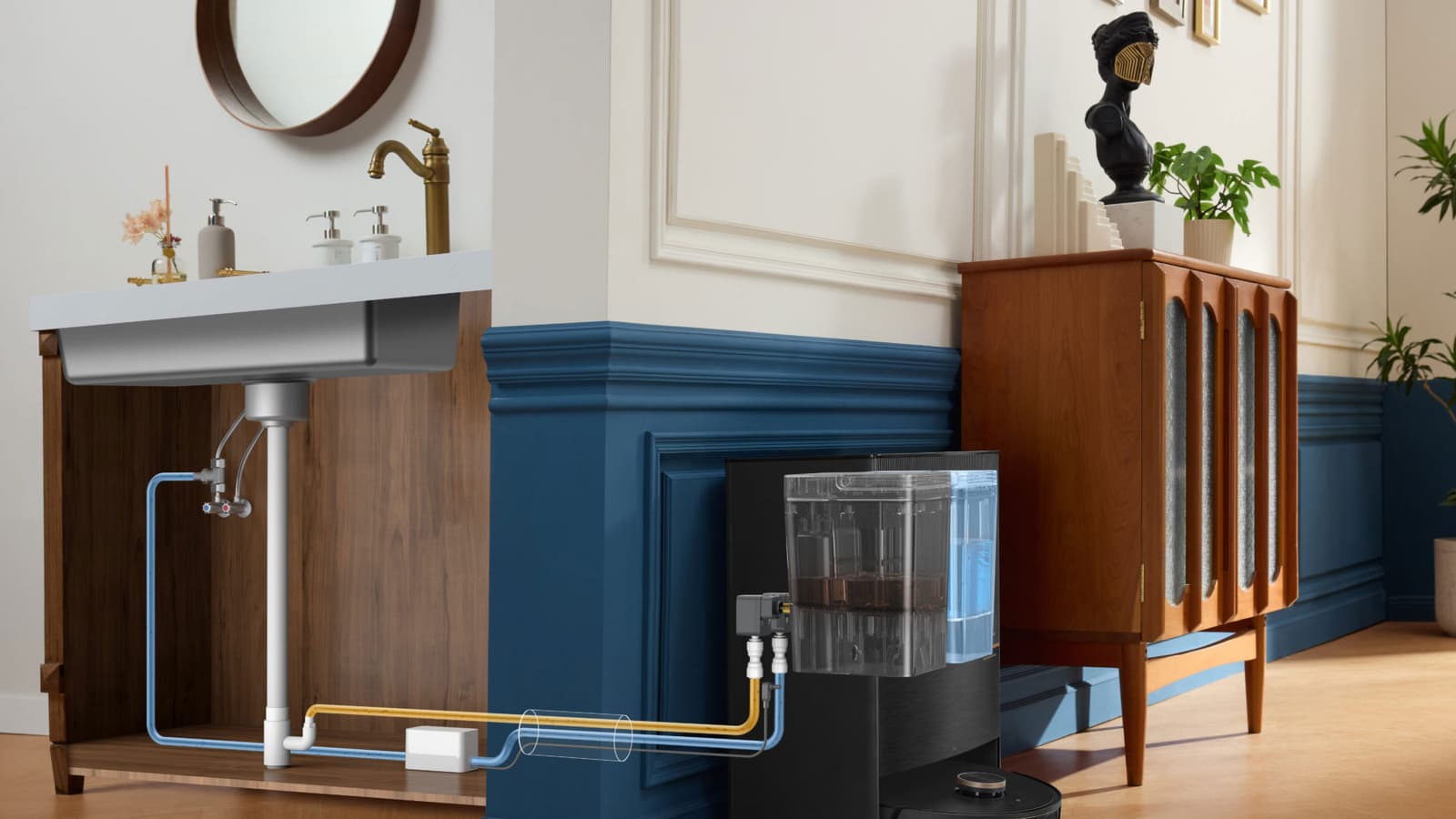

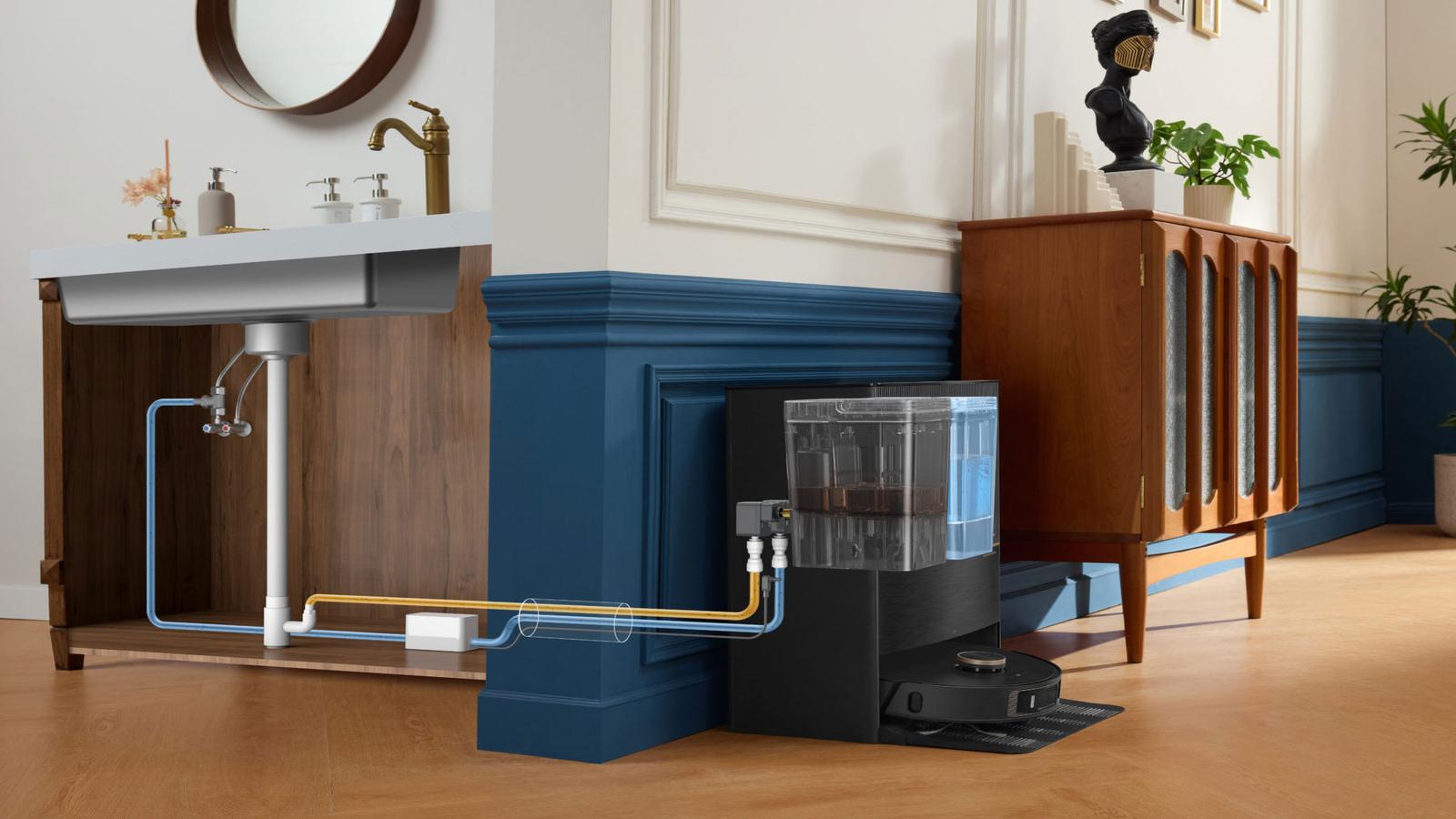

Комплект Dreame RAW4, совместимый с роботами-пылесосами Dreame L20 и Dreame L30, предназначен для автоматического пополнения резервуара станции водопроводной водой и слива грязной жидкости в канализацию. Сегодня мы попробуем подключить его к нашему роботу L30 Ultra и рассказать, что из этого вышло.

Характеристики

Комплектация

Комплект для подключения поставляется в коробке из простого коричневого картона. Вся информация на ней, кроме логотипа и индекса модели, — на китайском и вьетнамском языках. На одной из боковых сторон, впрочем, производитель разместил наклейку с коротким сопроводительным текстом на английском.

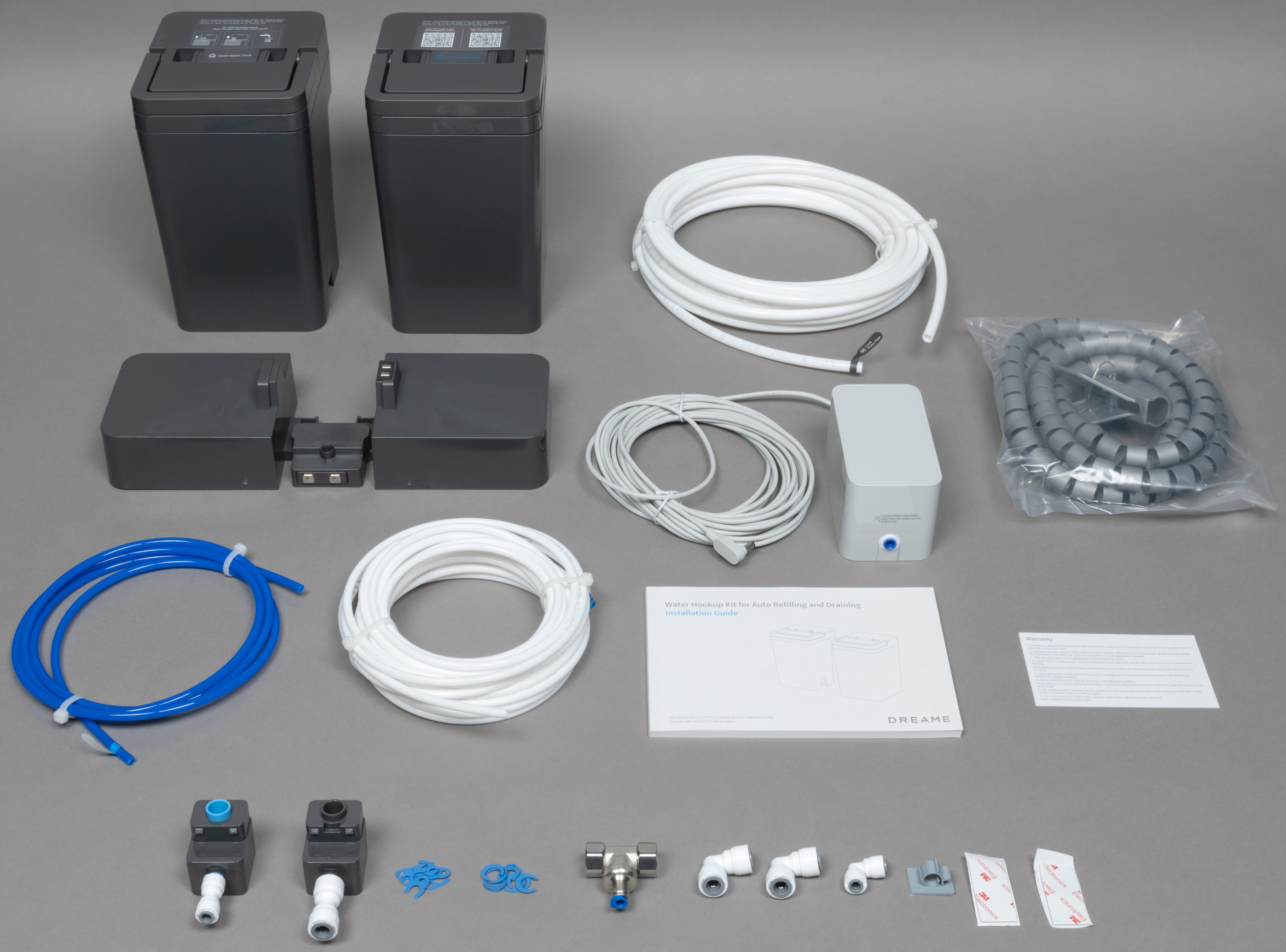

Вскрыв коробку, внутри мы обнаружили:

• два резервуара для воды: чистой и грязной
• крепежное основание
• два переходника для подключения коммуникаций к базовой станции
• бухту (9,7 м) белого пластикового шланга диаметром 3/8″ для подключения к канализации
• бухту (9,5 м) белого шланга диаметром 1/4″ для подключения к водопроводу
• короткий (1,9 м) шланг 1/4″ синего цвета для подключения к водопроводу
• Г-образное колено 3/8″ (2 шт.)
• Г-образное колено 1/4″ (1 шт.)
• контроллер электромагнитного клапана с интерфейсным кабелем
• трехходовой клапан 1/2″ для подключения к водопроводу
• пластиковую клипсу для крепления канализационного шланга
• спиральный органайзер (2 м) для шлангов и провода с приспособлением для заделки
• 14 зажимов для фиксации шлангов в фитингах: по 7 каждого размера
• руководство по монтажу
• гарантийный талон

На первый взгляд

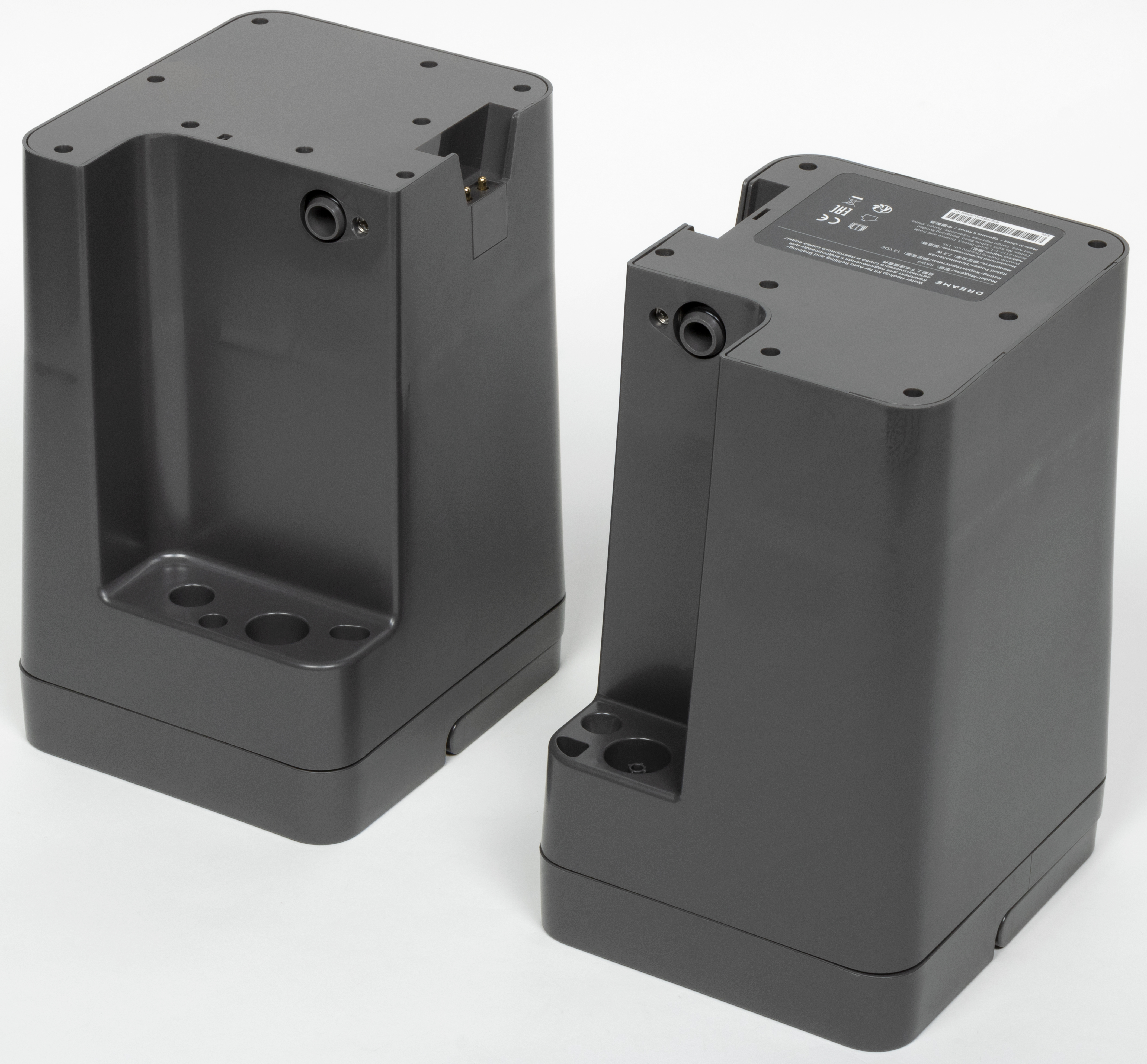

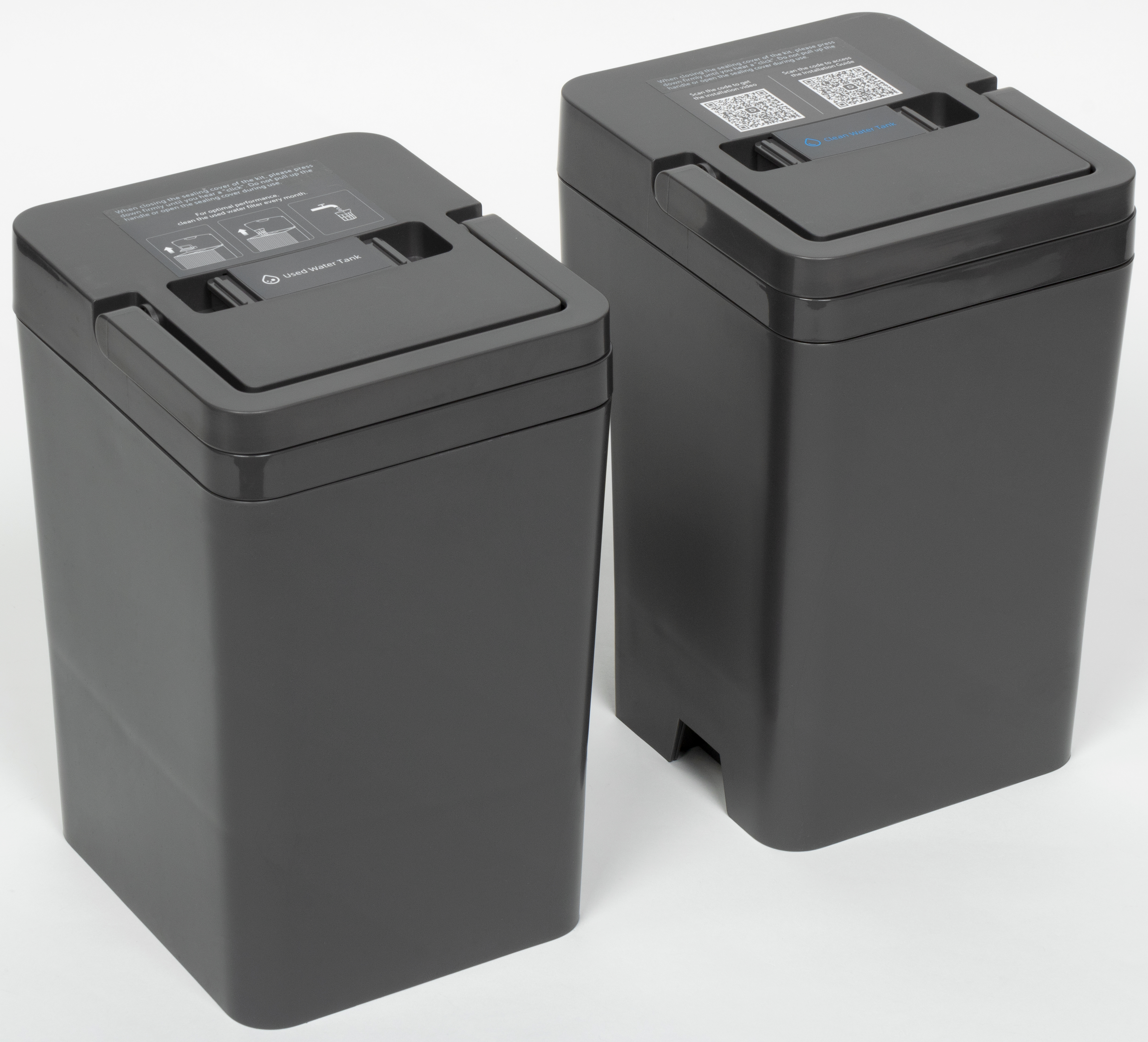

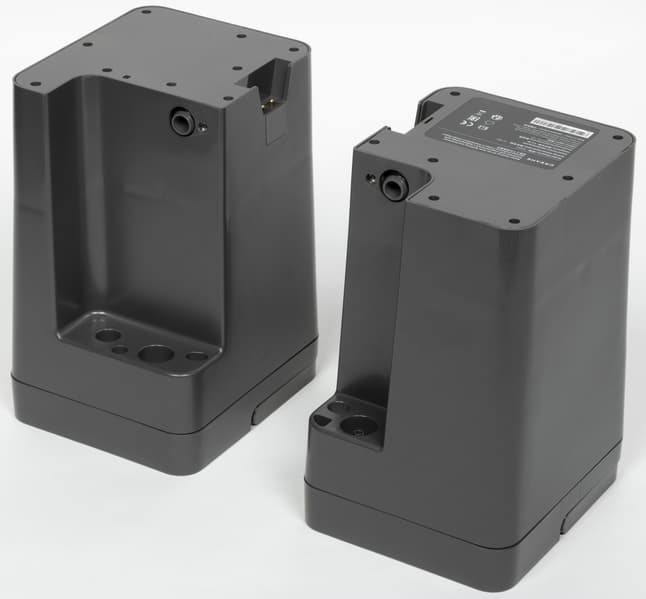

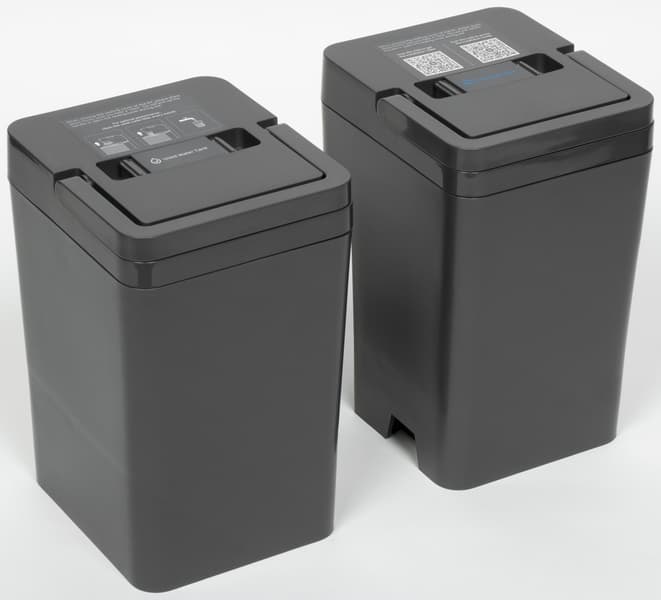

Большую часть упаковки занимают два непрозрачных пластиковых резервуара, предназначенных для чистой и грязной воды.

Емкость баков чуть меньше аналогичных резервуаров, входящих в исходный комплект базовой станции пылесоса. Отличаются от штатных они и конструкцией.

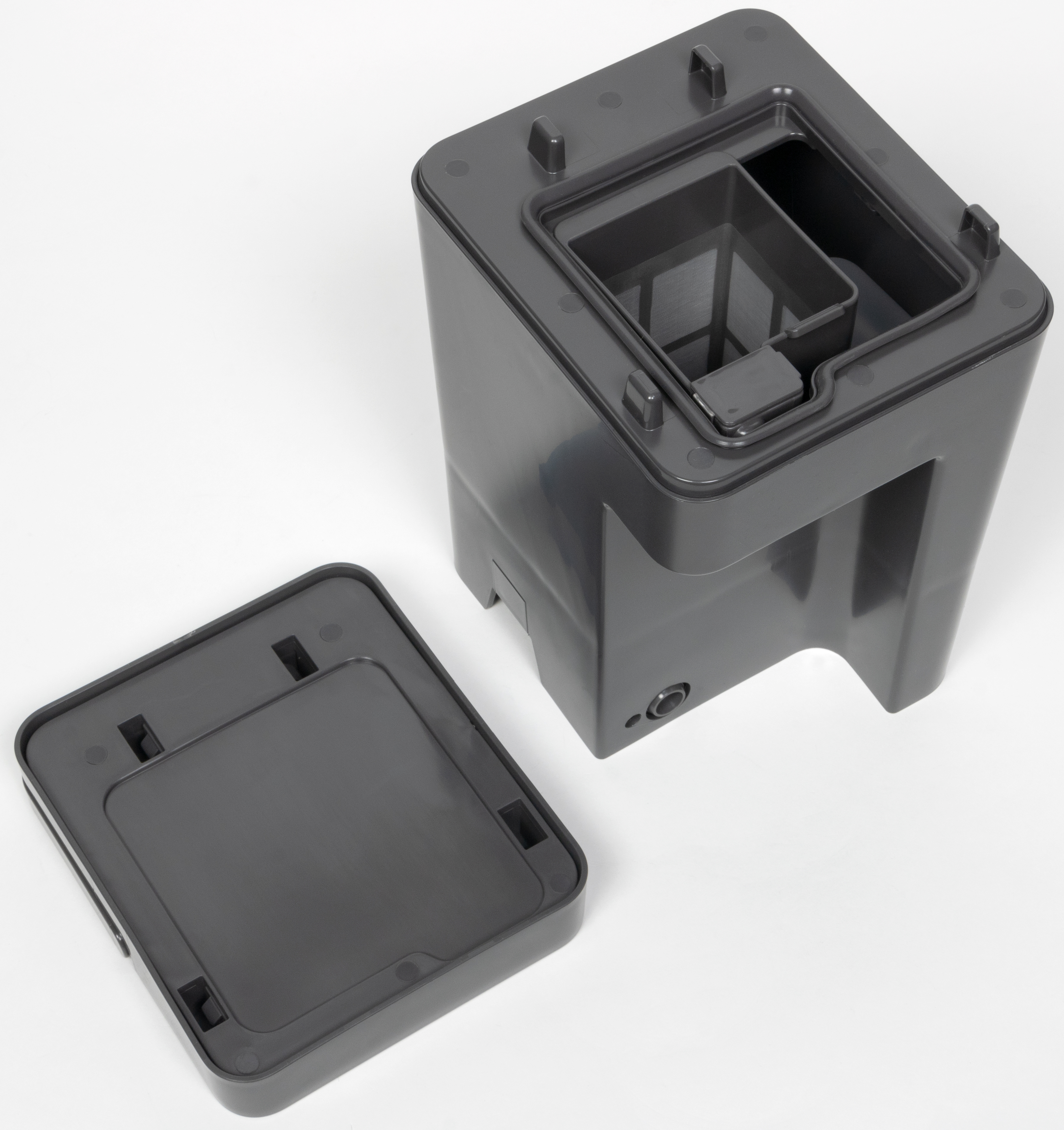

Для залива и опорожнения предназначены отверстия с резиновыми прокладками в нижней части резервуаров. В нише бака для грязной воды — два электрических контакта: с их помощью питается встроенный насос, откачивающий жидкость в канализацию.

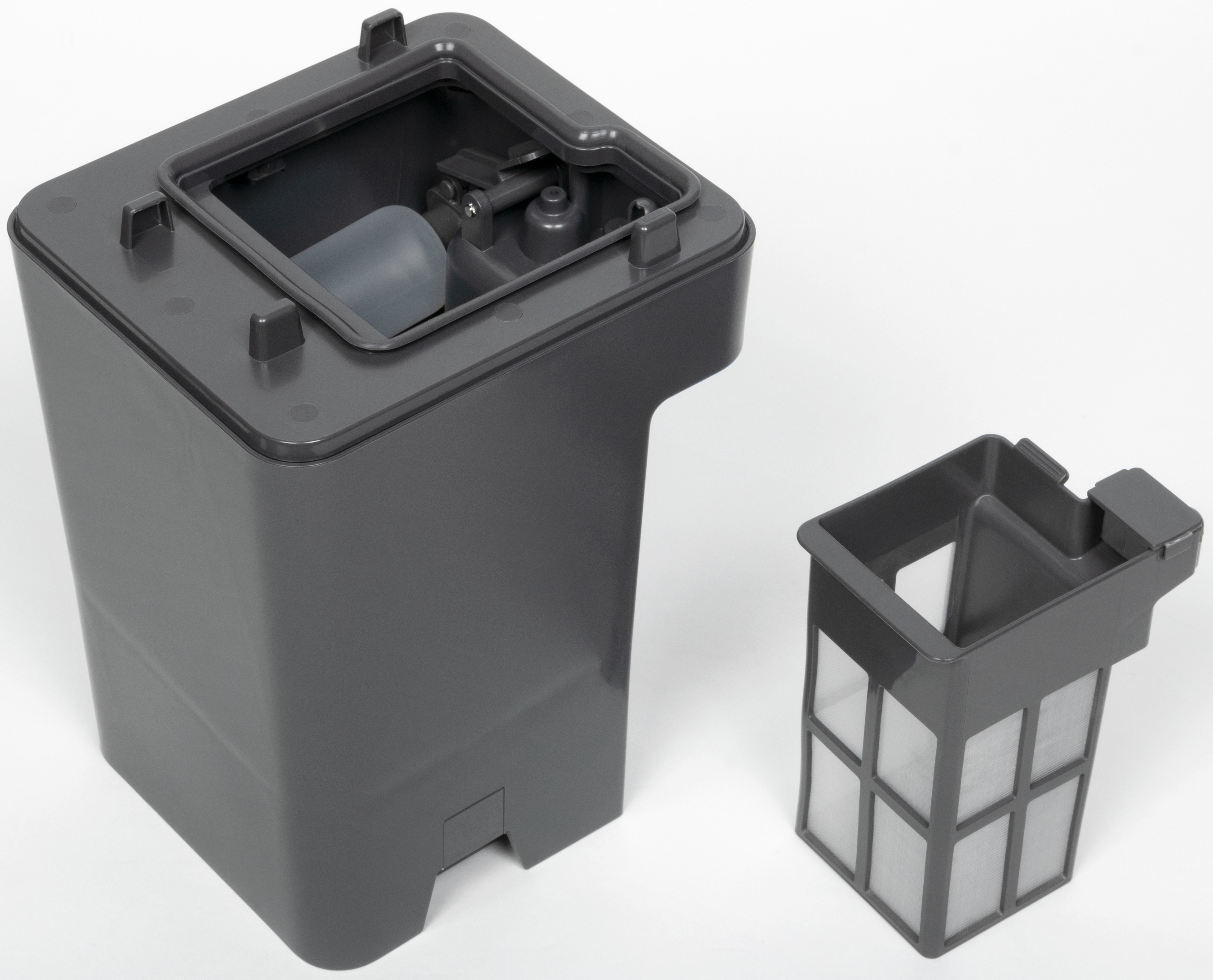

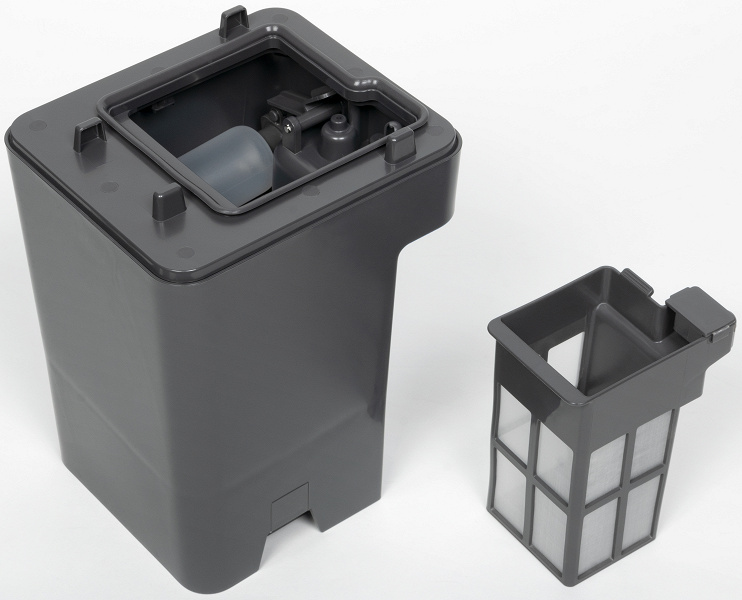

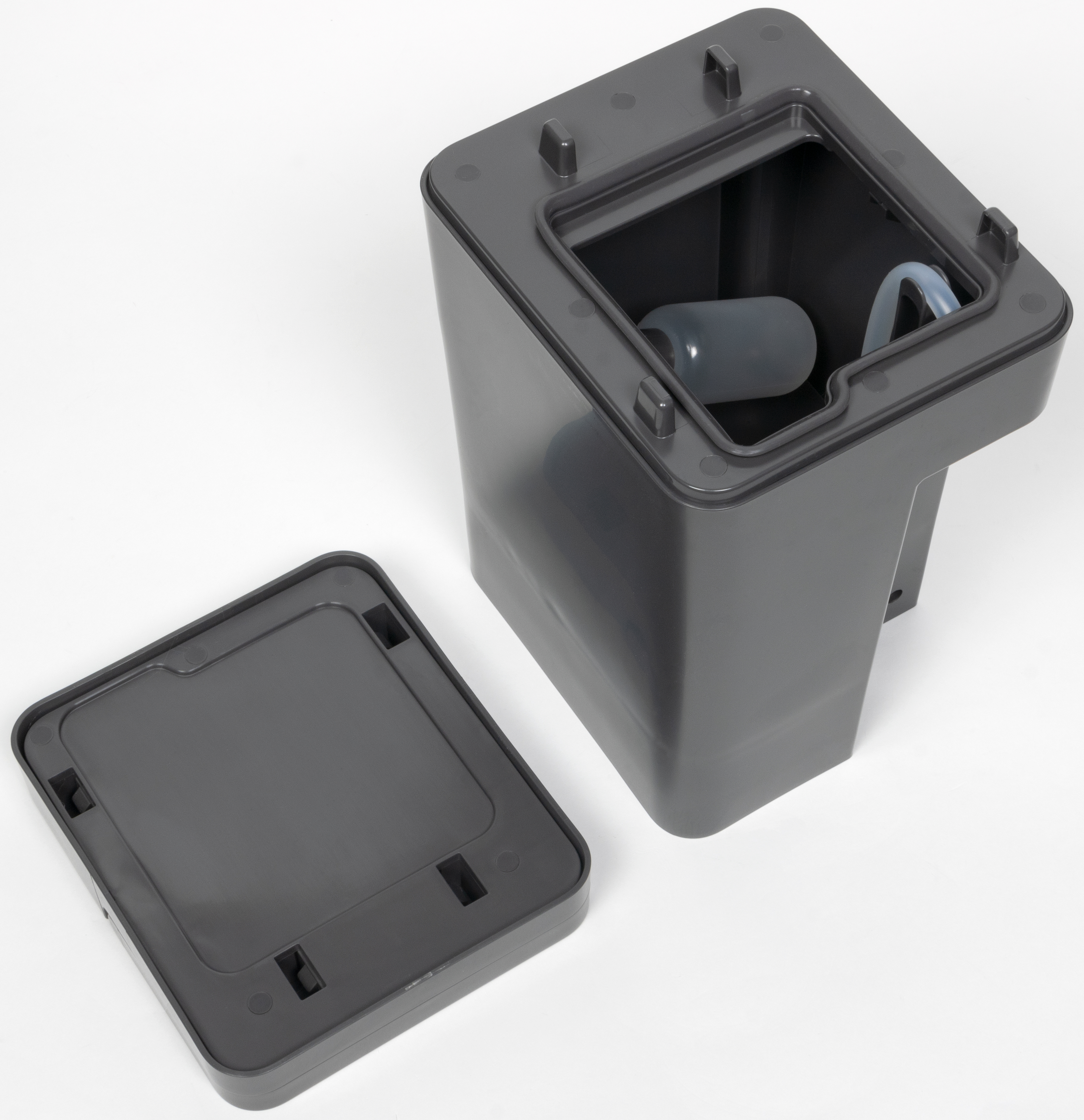

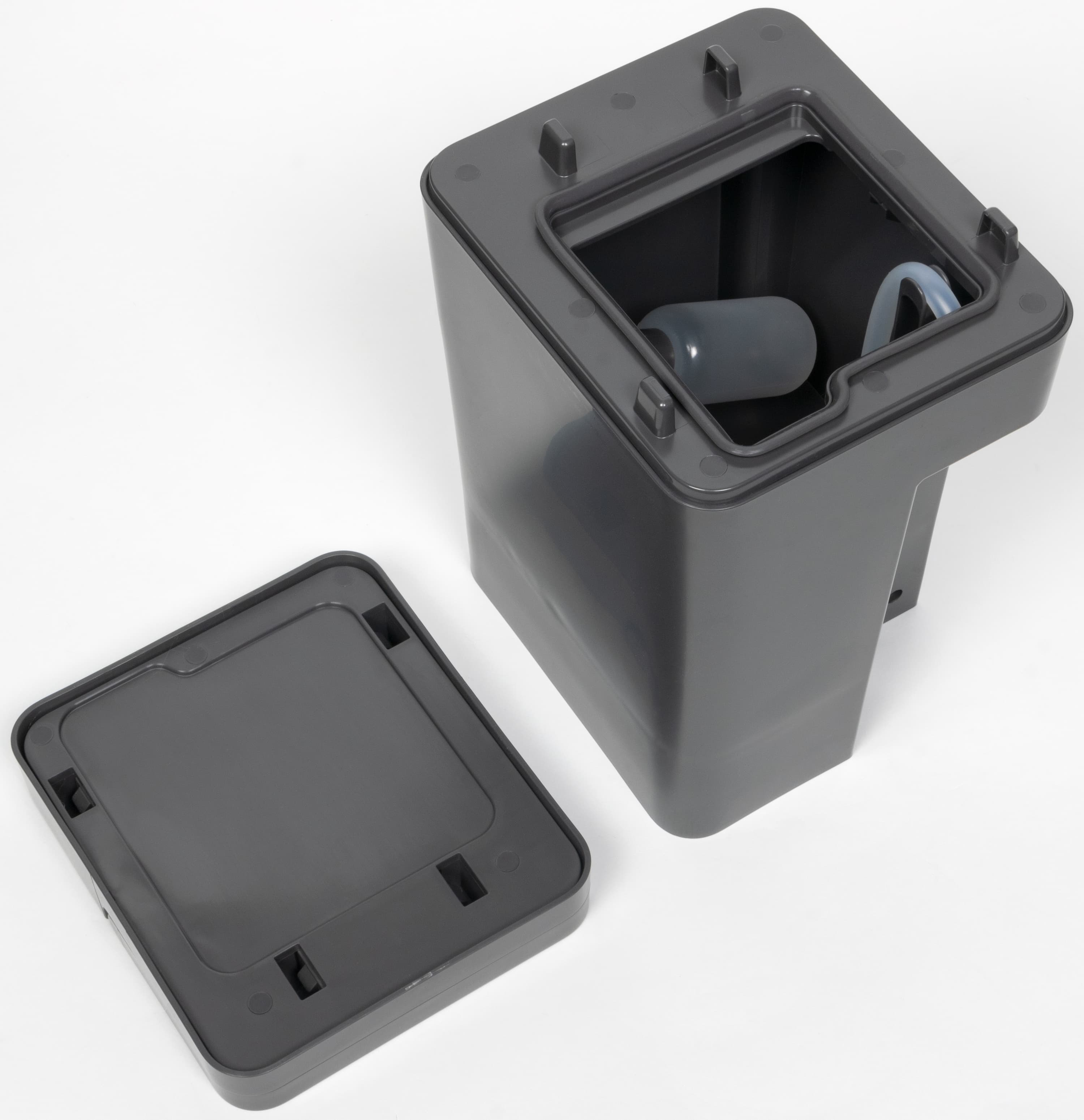

Внутри бака для чистой воды мы обнаружили поплавок с герметичным контактом, предназначенный для контроля уровня жидкости.

В емкость для грязной воды вставляется предварительный фильтр, оберегающий канализацию от крупных частиц мусора.

Это съемная пластиковая корзинка с мелкой капроновой сеткой.

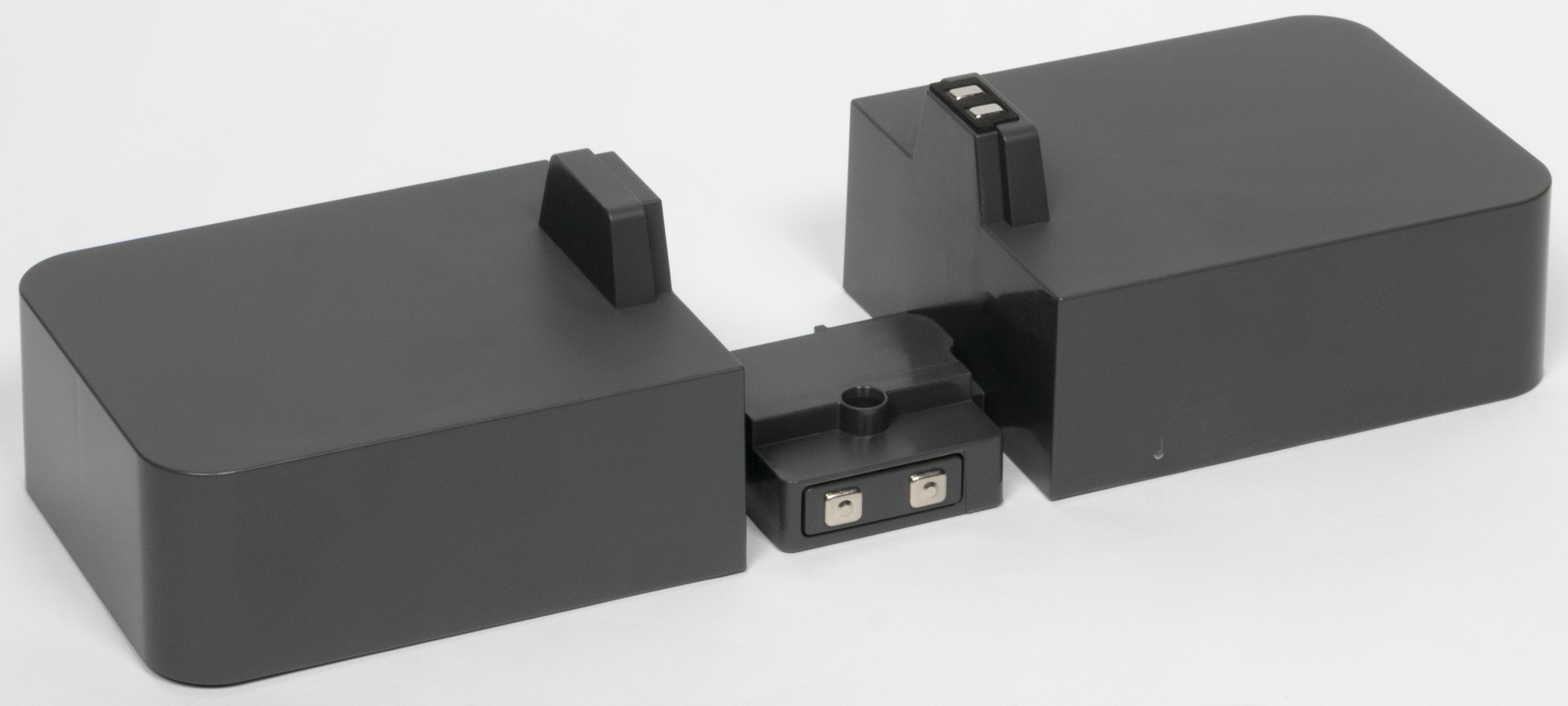

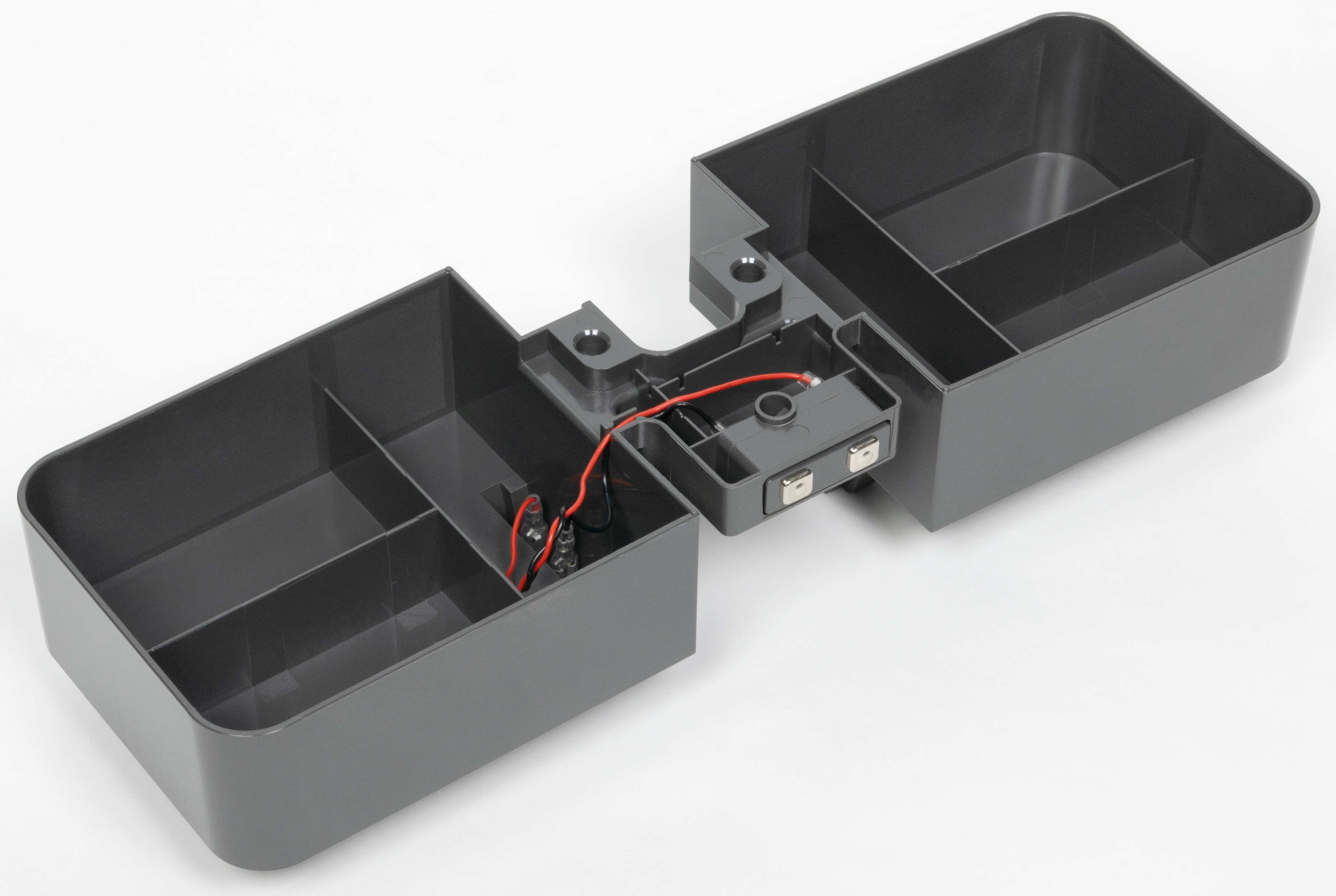

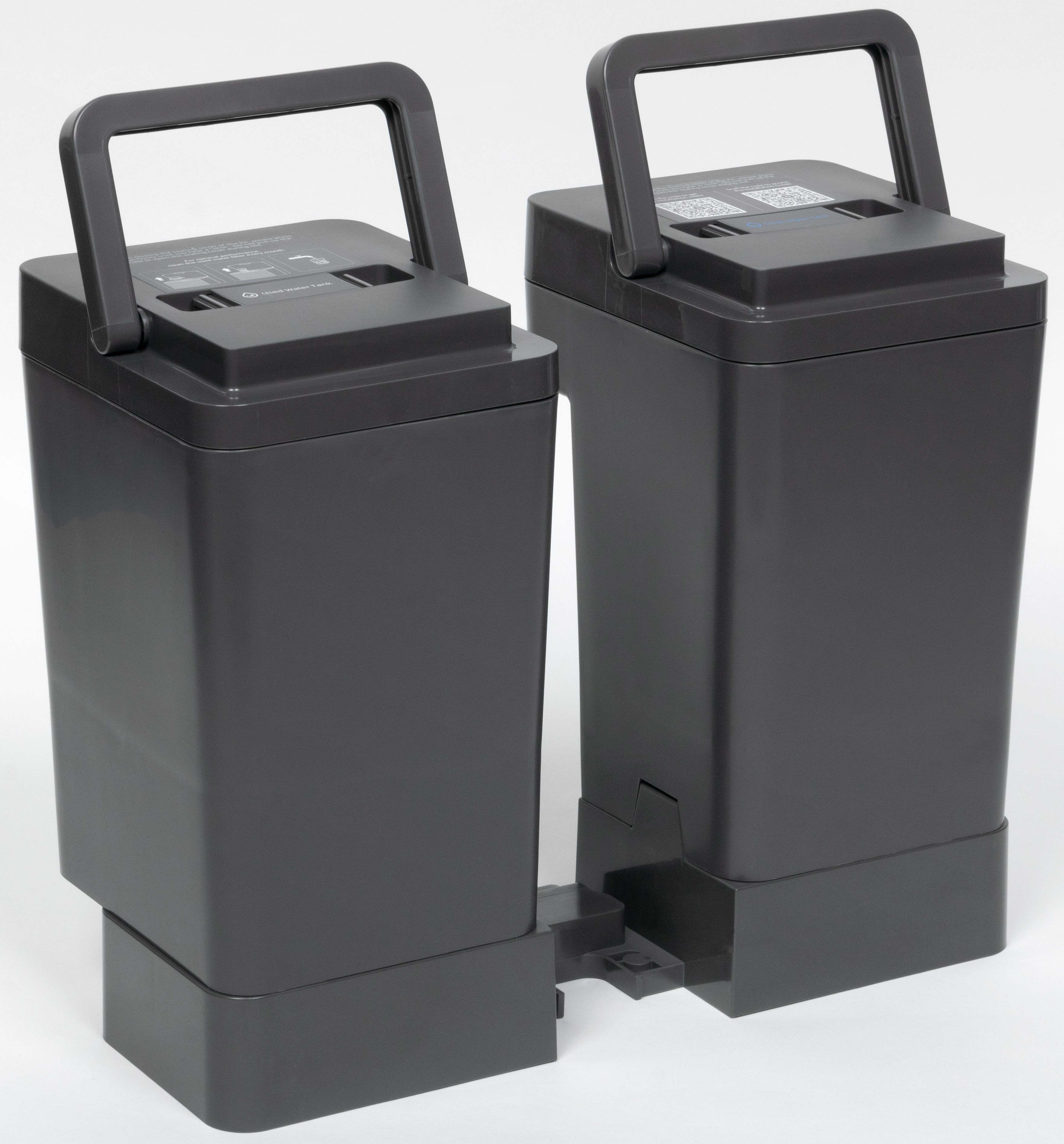

Резервуары устанавливаются в базу на место штатных, а разницу в размерах компенсирует пластиковое крепежное основание.

Внутри основания проходит провод, питающий насос резервуара для грязной воды. Чистая же поступает в устройство самотеком, за счет давления в магистрали.

Крышки контейнеров снабжены откидными пластиковыми ручками, облегчающими извлечение.

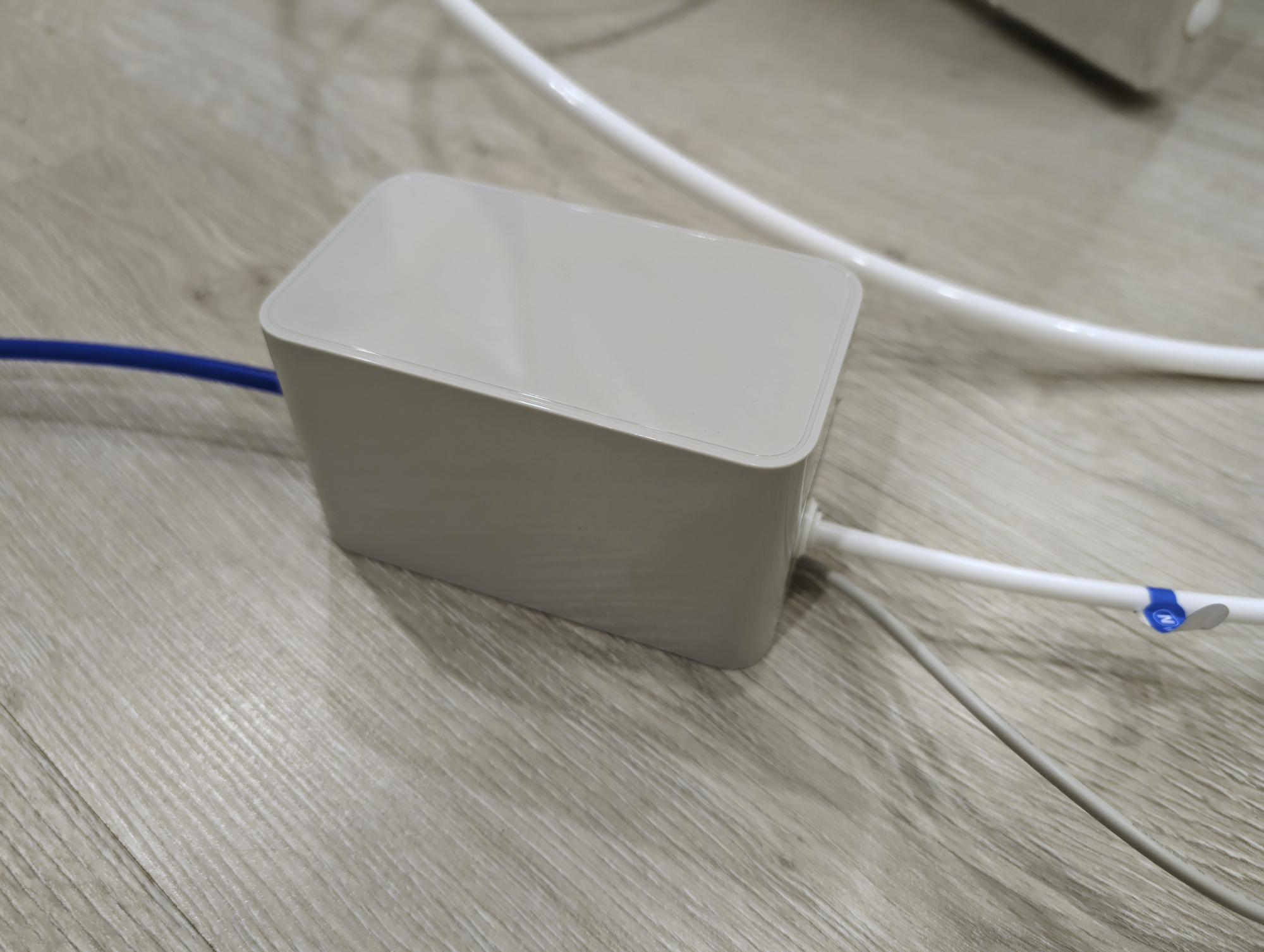

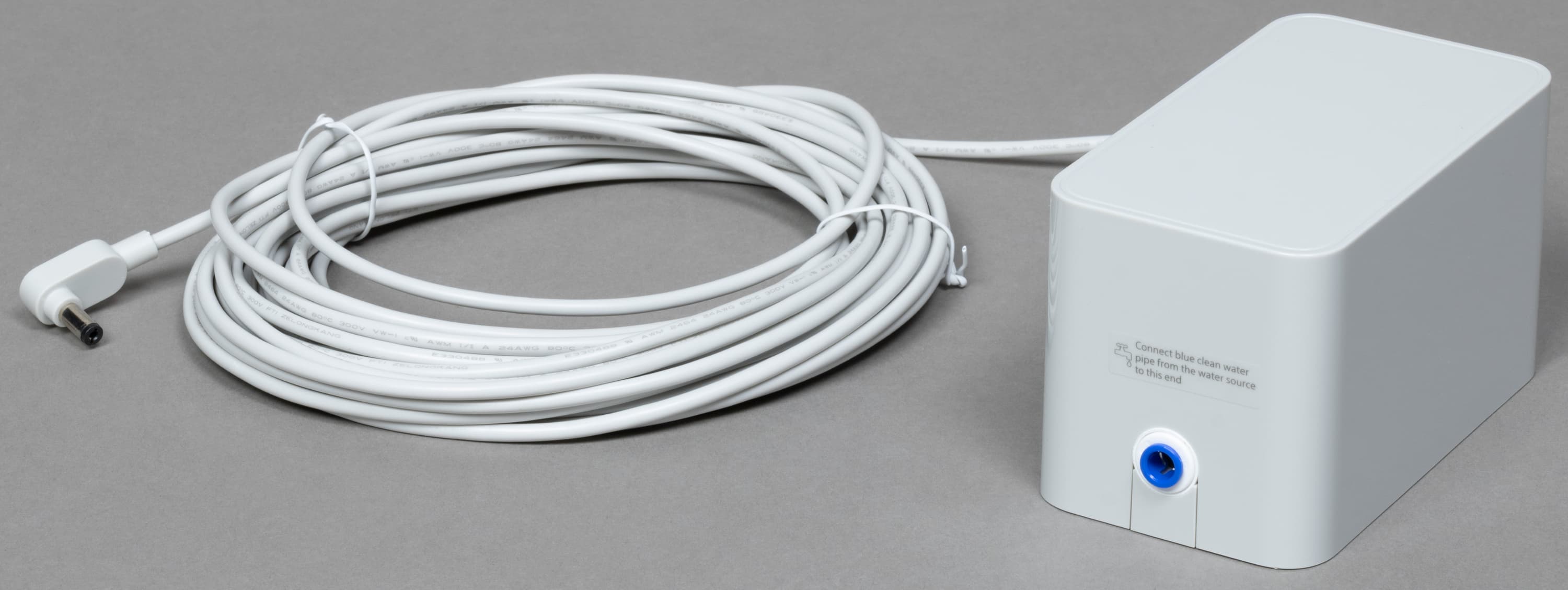

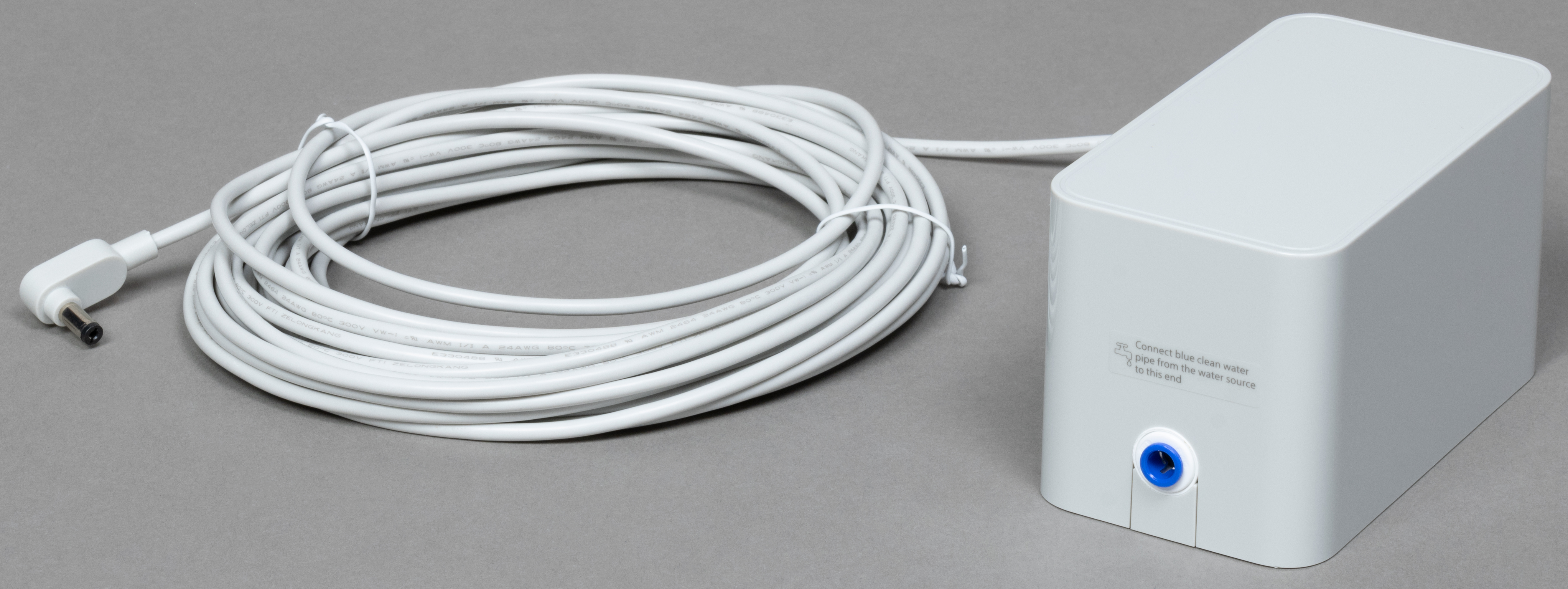

За подачу воды отвечает электромагнитный клапан, смонтированный в прямоугольном пластмассовом корпусе. Его подключают к базовой станции длинным проводом.

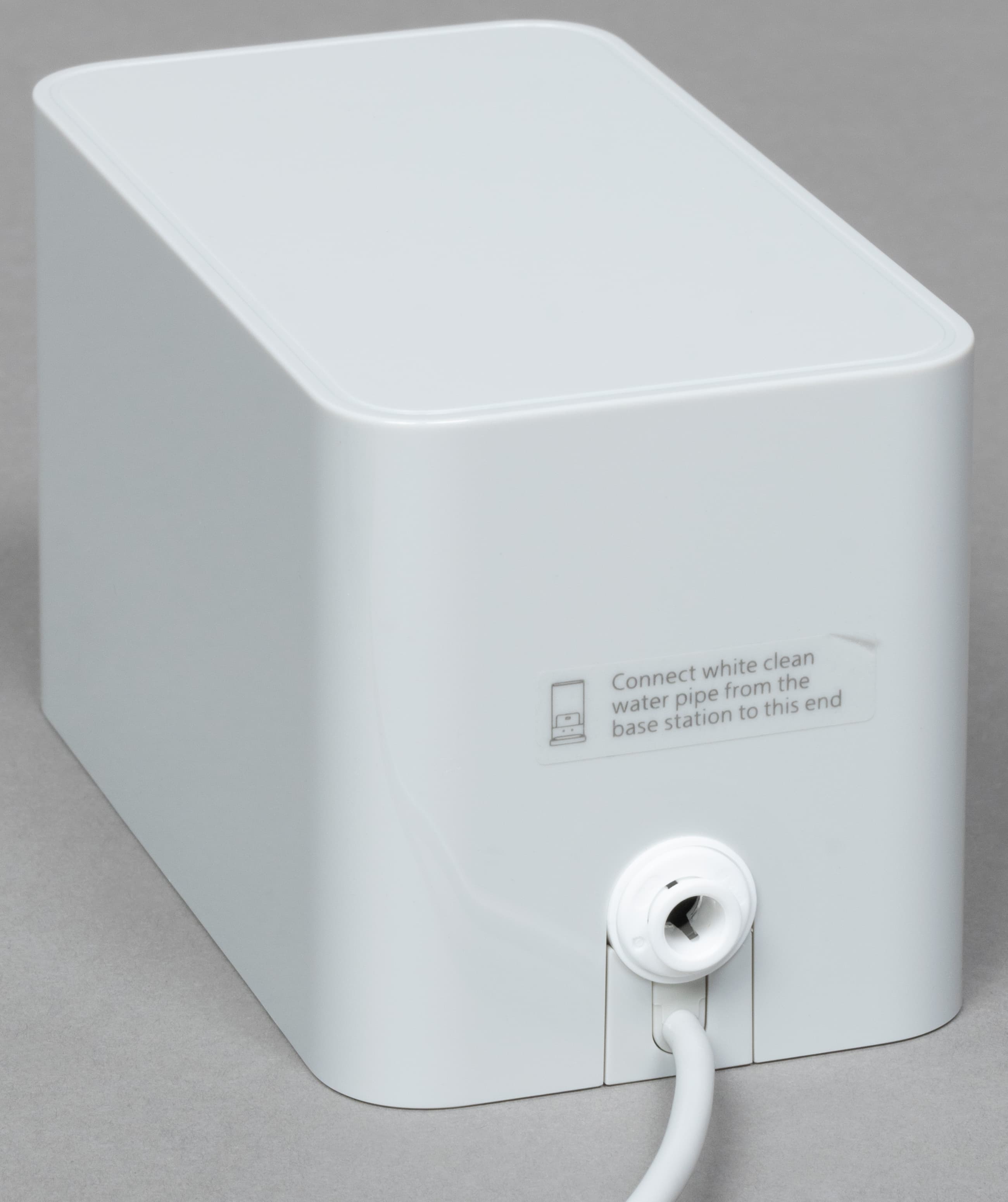

На торцах контроллера мы видим два штуцера для присоединения трубы 1/4″. Перепутать направление подключения сложно: синий разъем обращен к магистральному водопроводу, а белый — к базовой станции.

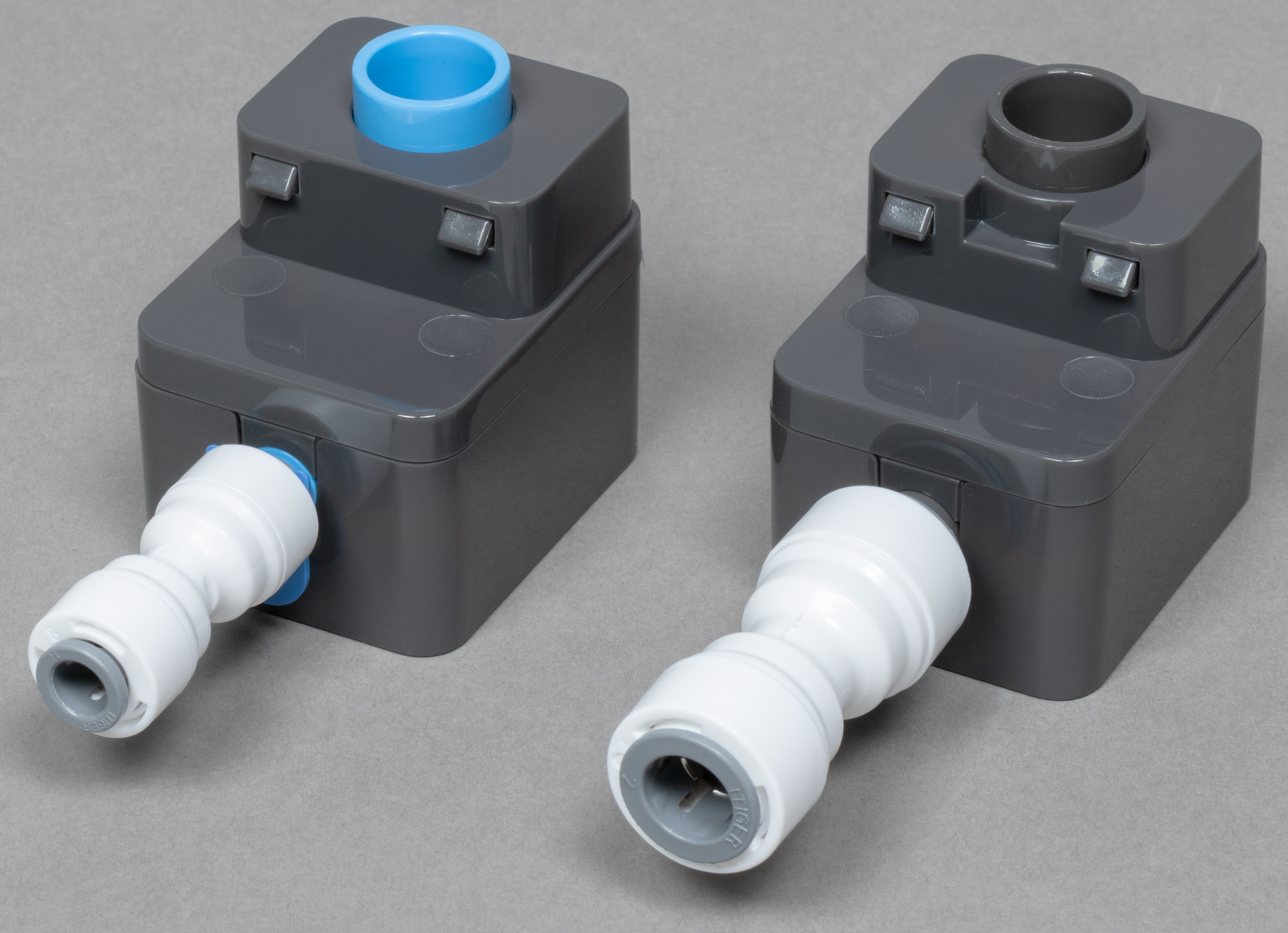

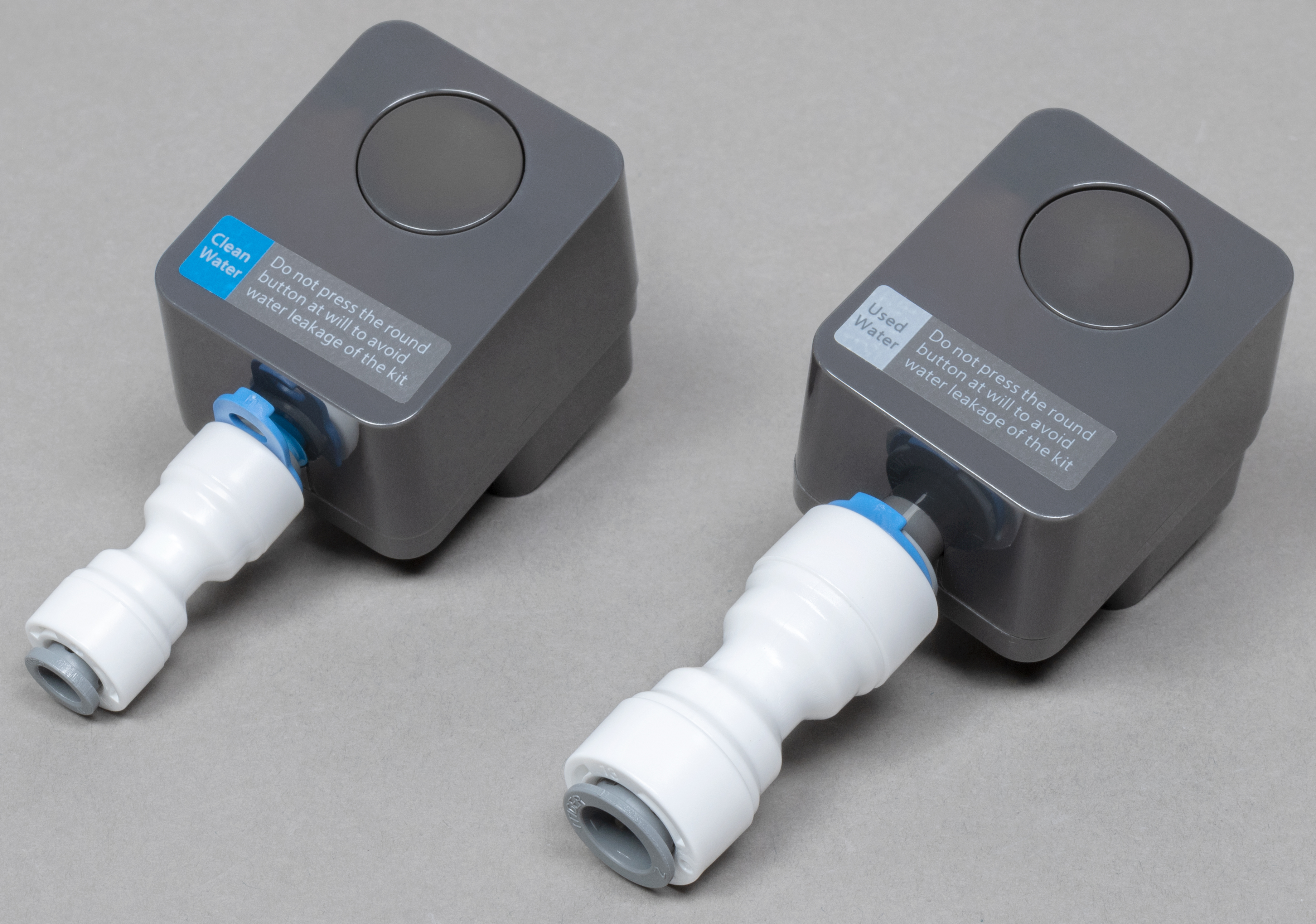

Для подключения шлангов к базе служат два переходника с быстрозажимными коннекторами. Напомним, что диаметр у шлангов разный: 3/8″ предназначен для грязной воды, а 1/4″ — для чистой.

Переходники вставляются в соответствующие отверстия на тыльной стороне базовой станции и фиксируются внутренними защелками. Чтобы освободить их, следует нажать на круглые кнопки (делать это на подключенном к магистрали устройстве запрещается).

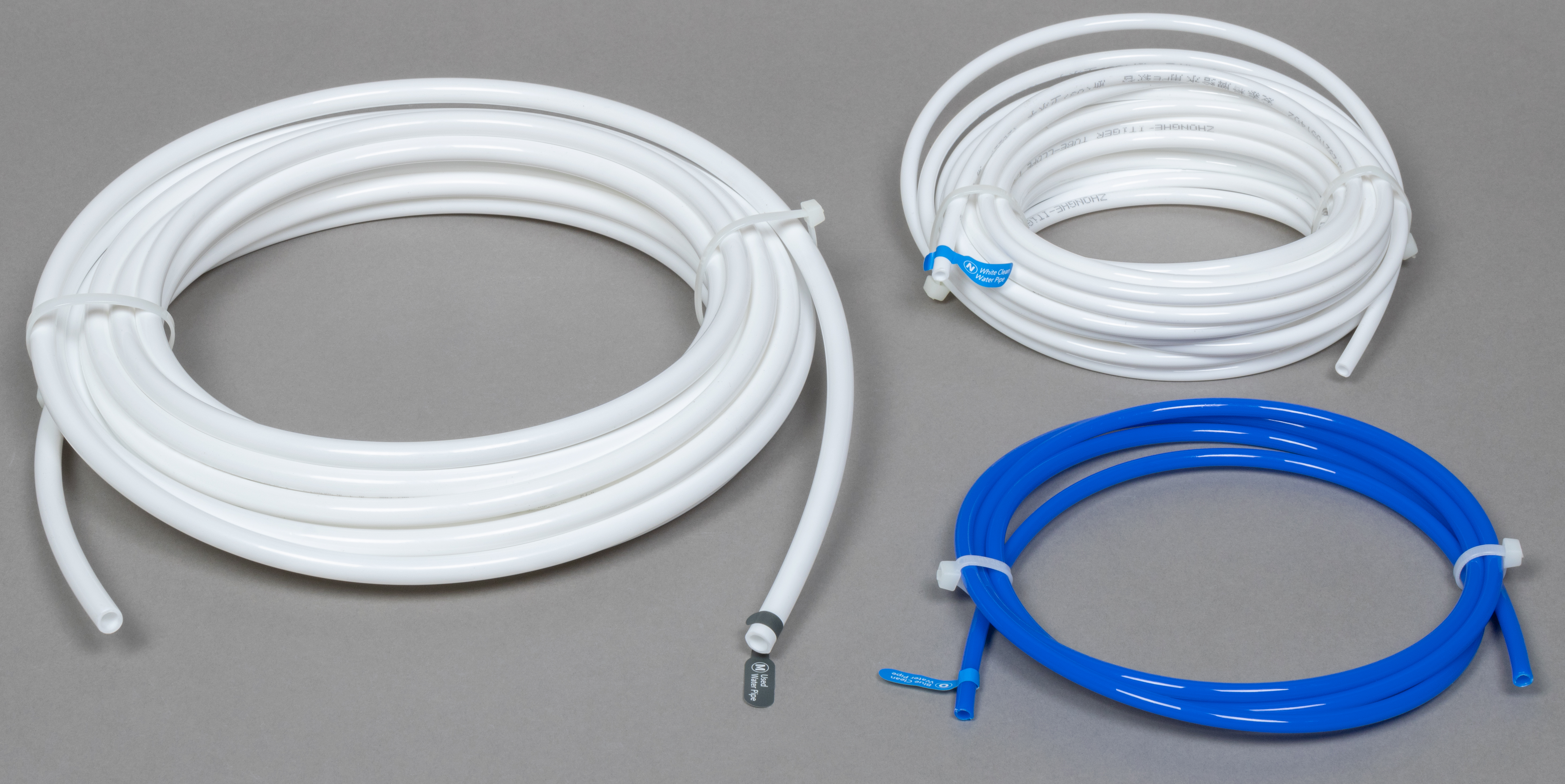

В комплект устройства входят три бухты пластиковых трубок. Белая потолще предназначена для вывода грязной воды в канализацию, а через тонкие шланги устройство подключается к водопроводу. Все три бухты промаркированы самоклеящимися этикетками.

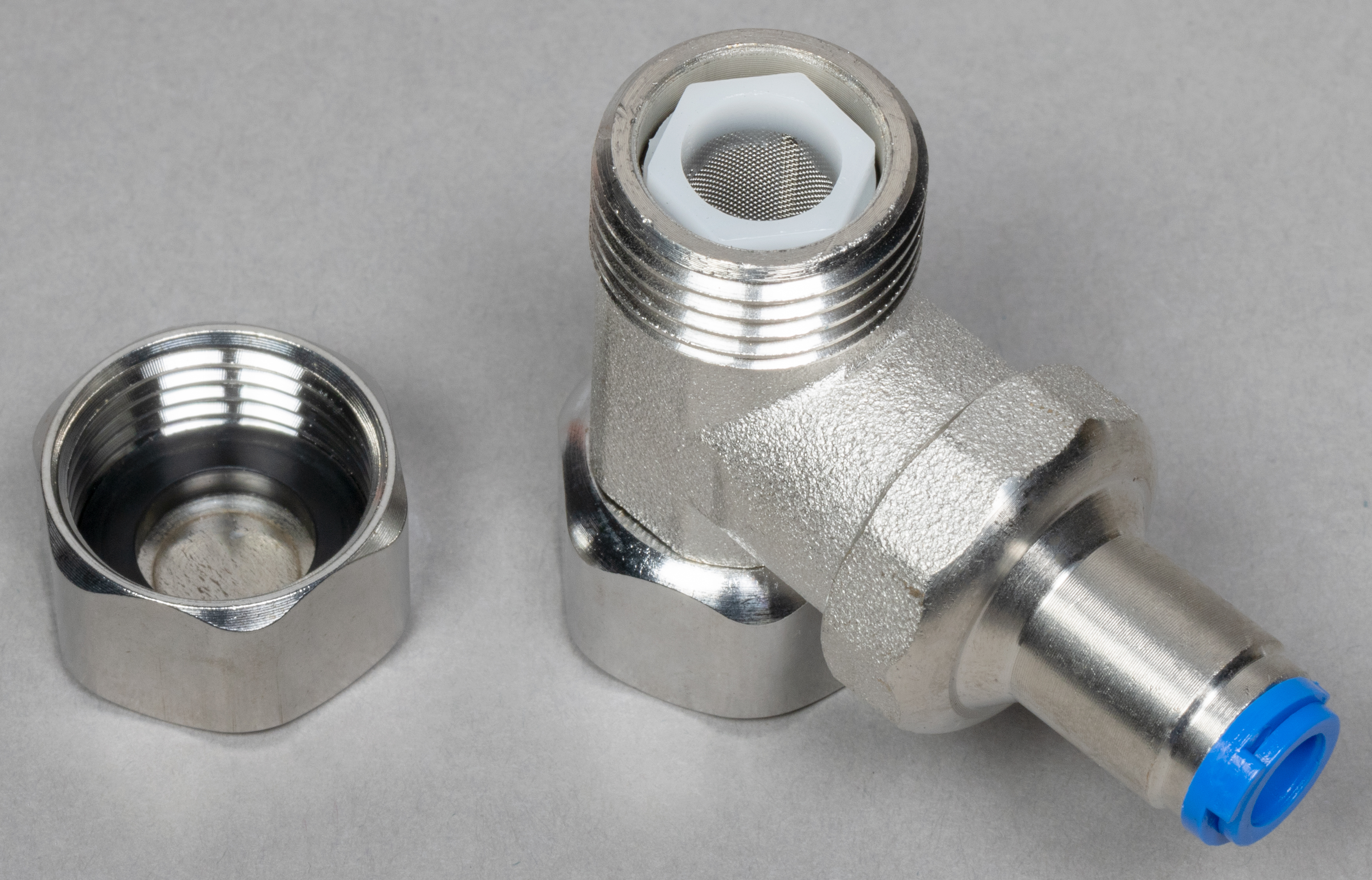

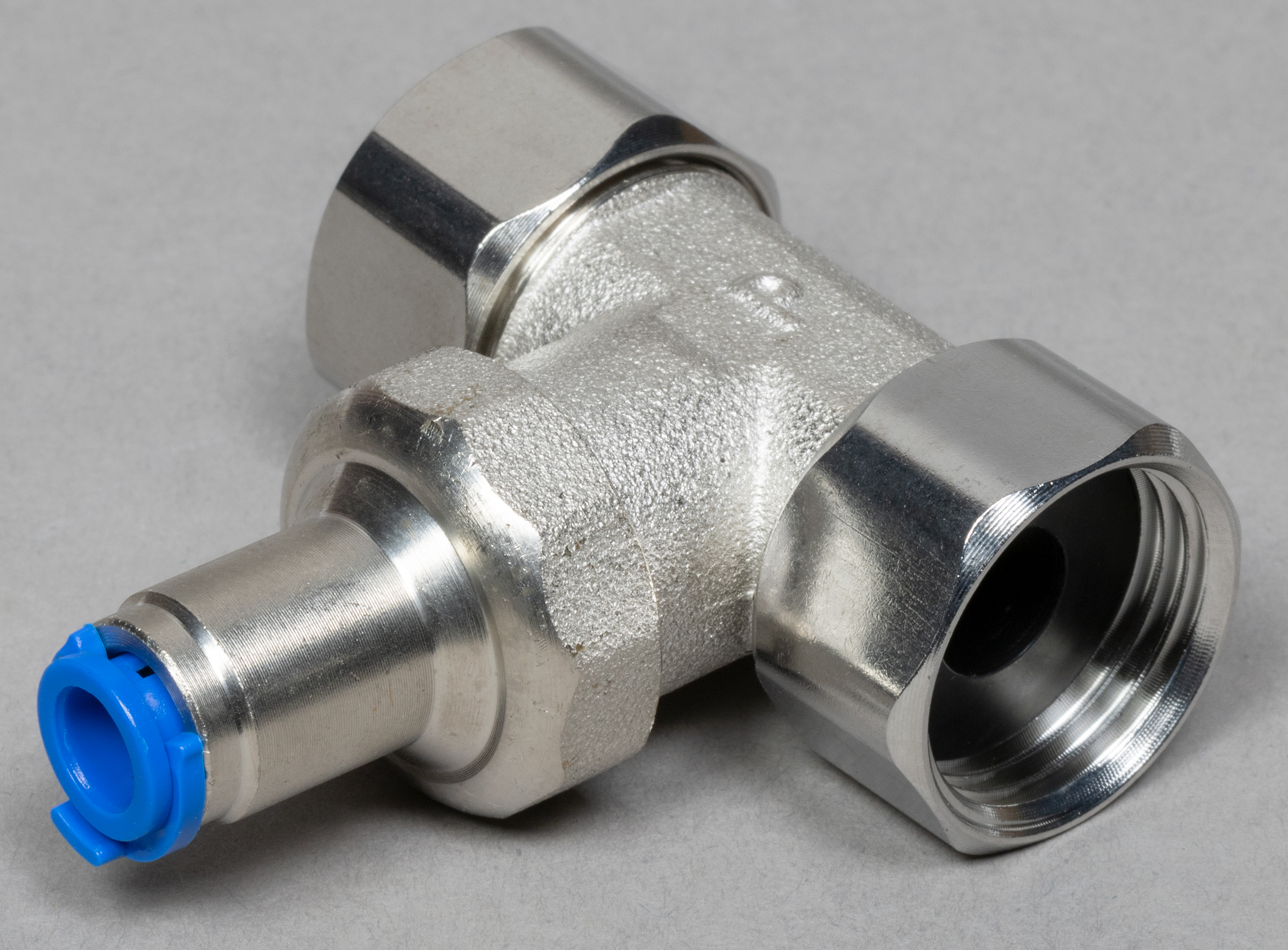

Для подключения к водопроводу используется тройник диаметром 1/2″ (почему-то названный в инструкции трехходовым клапаном). Внутренняя резьба предназначена для водорозетки, а наружную, с заглушкой, можно использовать для подключения другого потребителя — водоразборного крана или, к примеру, стиральной машины.

Со стороны заглушки установлен съемный механический фильтр со стальной сеткой.

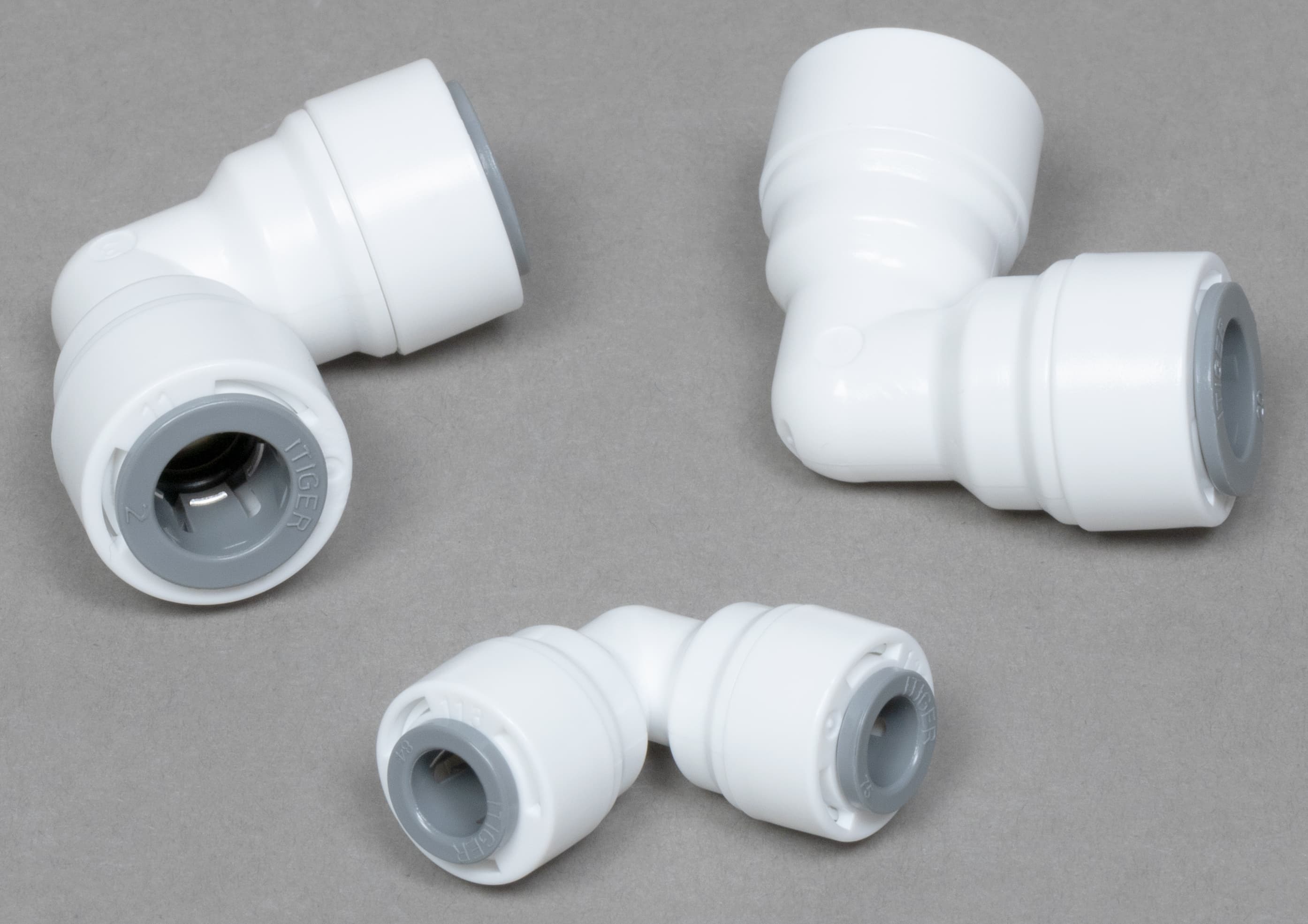

Для Г-образного соединения трубок устройство комплектуется тремя штуцерами: два для канализационного шланга и почему-то только один — для водопроводного.

Инструкция

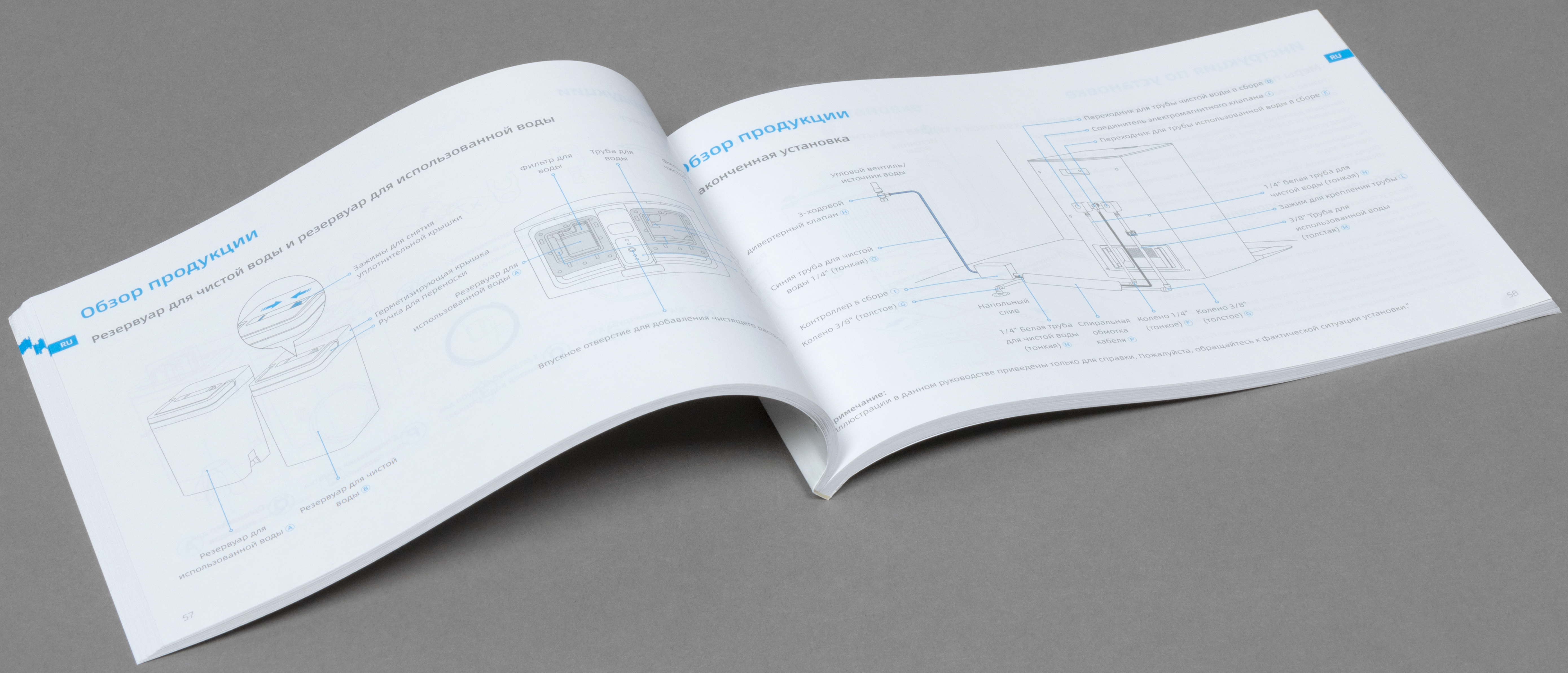

Руководство по инсталляции представляет собой толстую (156 страниц) книжку формата А5.

Руководство составлено на шести языках: английском, русском, китайском, тайском и вьетнамском. Русскоязычная часть документа занимает 26 страниц и снабжена множеством четких и понятных рисунков и фотографий, подробно разъясняющих все тонкости монтажа.

Руководство подробно рассказывает об инсталляции комплекта, тестировании сборки и техническом обслуживании. В последней главе разъясняется процедура демонтажа подключенной системы (но это, как подчеркивается в документе, может потребоваться только для возврата изделия).

Сборка и подключение

Первое, что необходимо сделать перед установкой, — определиться с расположением базовой станции пылесоса. Напомним, что для корректной работы робота необходимо не менее 1,5 метров свободного пространства перед базой, а по бокам от нее достаточно оставить по пять сантиметров. Разумеется, рядом должна быть электророзетка (длина комплектного провода — 1,6 м).

Затем следует продумать маршрут прокладки водопроводного и канализационного шлангов, выбрать место для контроллера с электромагнитным клапаном и убедиться, что давление в водопроводной магистрали соответствует паспортным характеристикам прибора (не менее 0,14 и не более 1,0 МПа). Отметим, что меньшее разрешенное значение заметно выше минимально допустимого для холодного водоснабжения по отечественным стандартам (нижний предел давления в магистрали ХВС по действующим СНиПам составляет 0,03 МПа).

При прокладке магистрали следует избегать перегибов обоих шлангов. К сожалению, производитель не указывает минимально допустимый радиус изгиба трубок, и нам приходится действовать «на глаз», руководствуясь здравым смыслом и опытом. При монтаже в ограниченном пространстве или при необходимости изогнуть шланги под прямым углом лучше заранее озаботиться поиском дополнительных Г-образных соединителей для соответствующих диаметров: входящих в комплект может не хватить.

Для подключения к водопроводу используется тройник с внутренней резьбой диаметром 1/2″. Если квартирная водорозетка рассчитана на другой размер (в нашем случае — 3/4″ c наружной резьбой), придется дополнительно приобрести и установить соответствующий переходник.

В процессе монтажа нам понадобятся:

• крестовая (Philips) отвертка с длиной жала не менее 120 мм
• плоская отвертка
• линейка или рулетка для разметки трубок
• строительный нож для резки труб
• разводной ключ

В первую очередь нужно открыть базу, вынуть из нее штатные резервуары для чистой и грязной воды и убрать их подальше: больше они нам не понадобятся. После этого, сняв крышку центрального отсека, извлекаем флакон с моющим средством и щетку для мытья рабочей камеры.

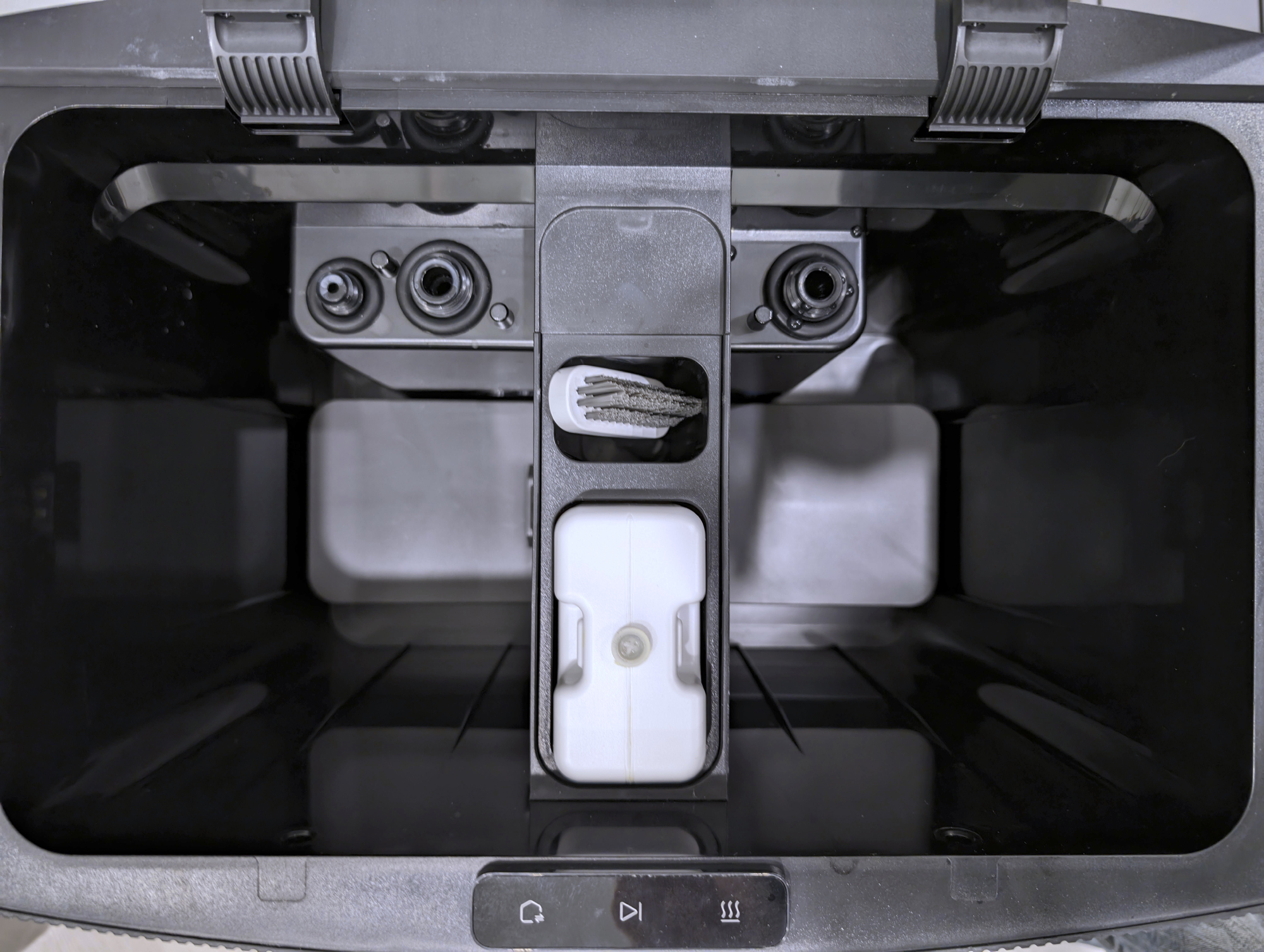

На дне отсека для моющего средства расположены два винта: их следует вывинтить, и вынуть центральную перегородку, потянув ее вверх.

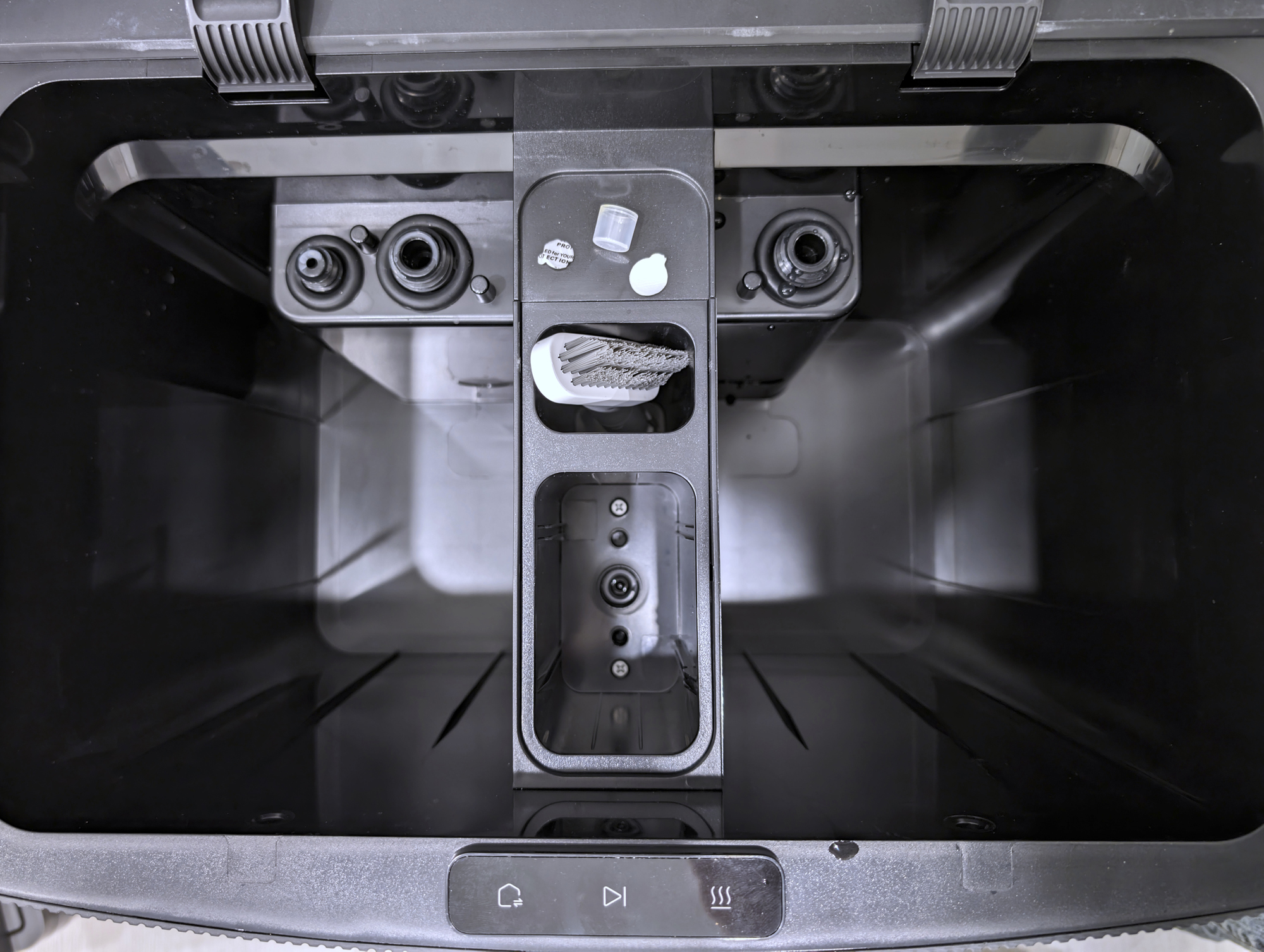

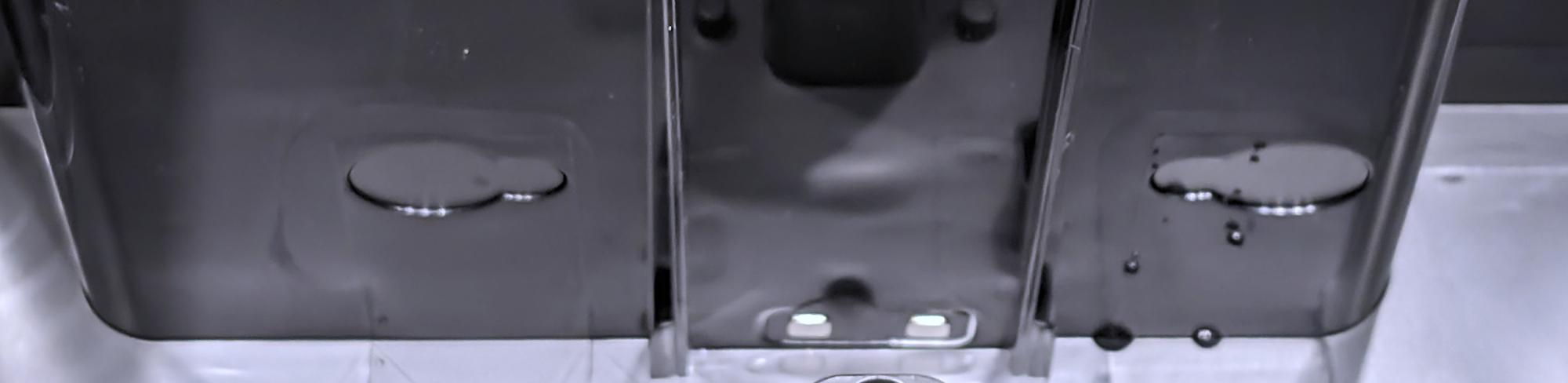

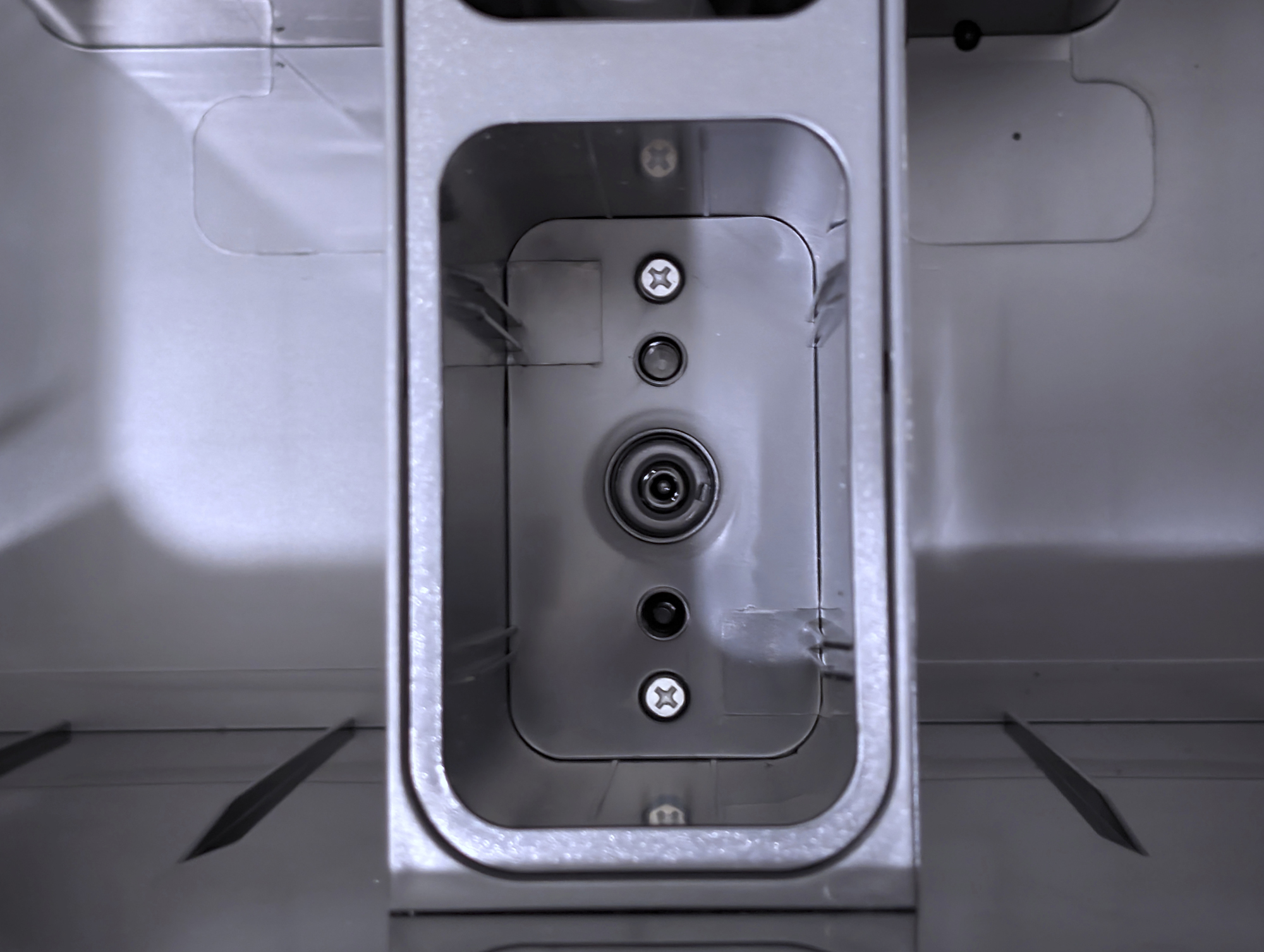

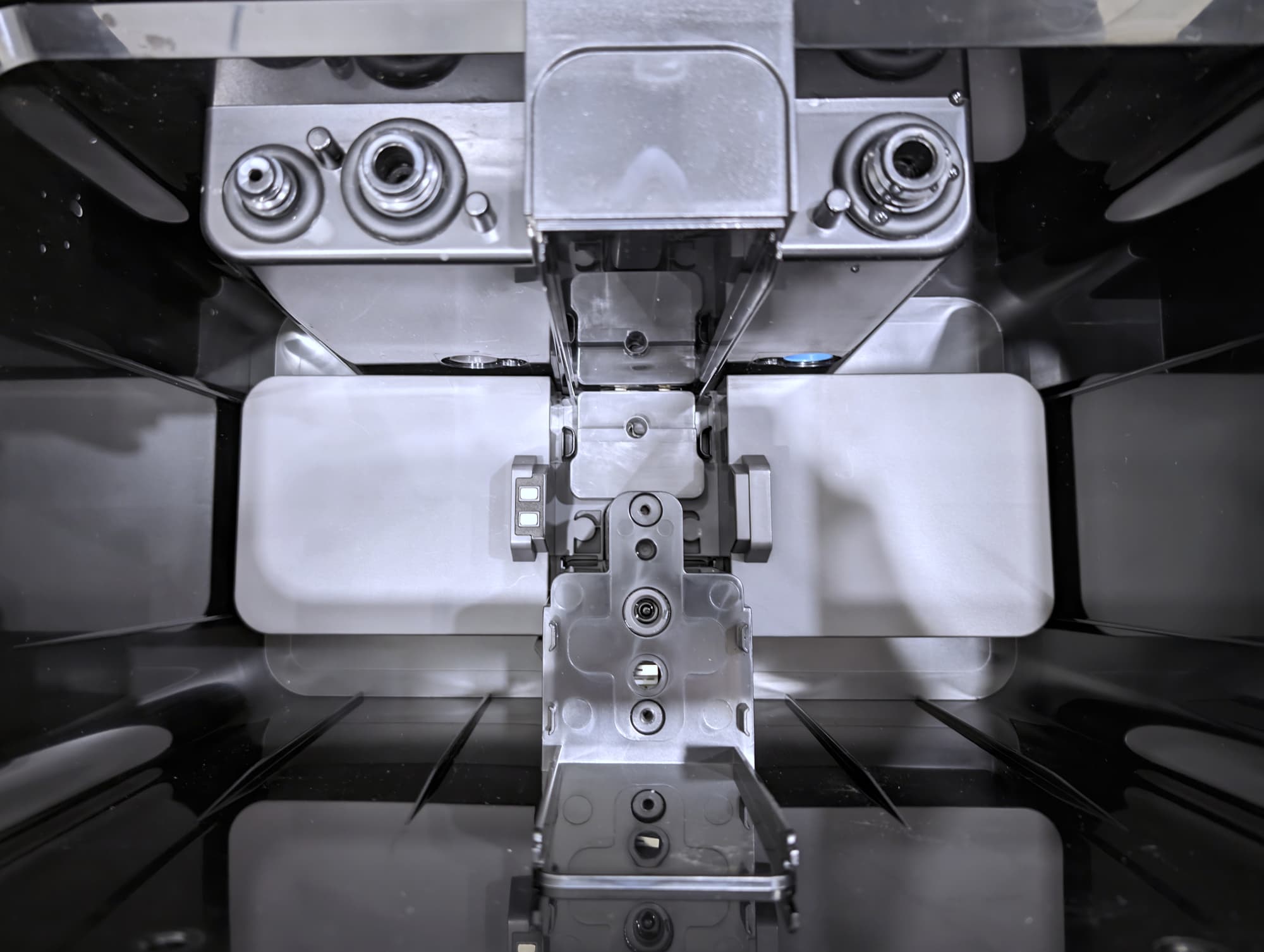

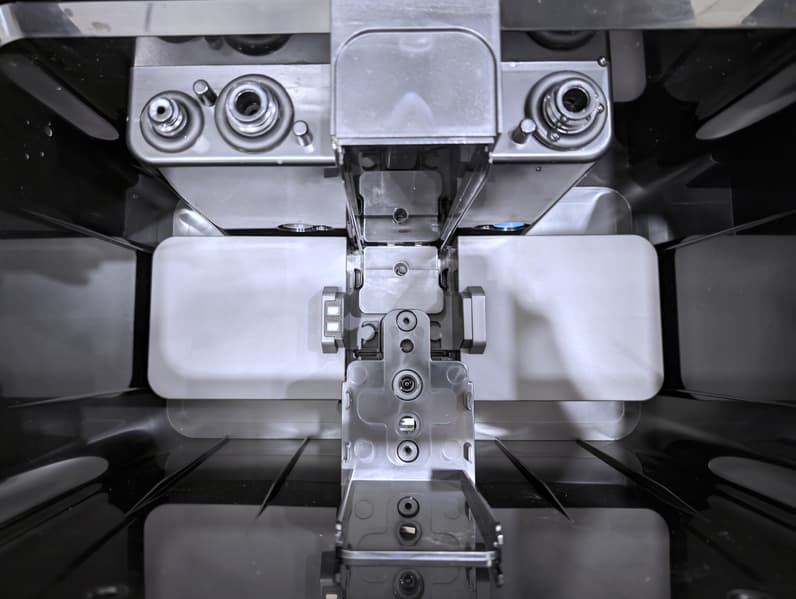

В нижней части отсека для контейнеров расположены два отверстия для подключения новых резервуаров. Они закрыты самоклеящимися заглушками, которые следует извлечь, подцепив с помощью ножа или плоской отвертки.

На дно отсека устанавливается входящая в комплект крепежная база.

После этого мы ставим обратно перегородку отсека, завинчиваем оба винта, фиксирующие конструкцию, и возвращаем на место флакон с моющим средством и щетку.

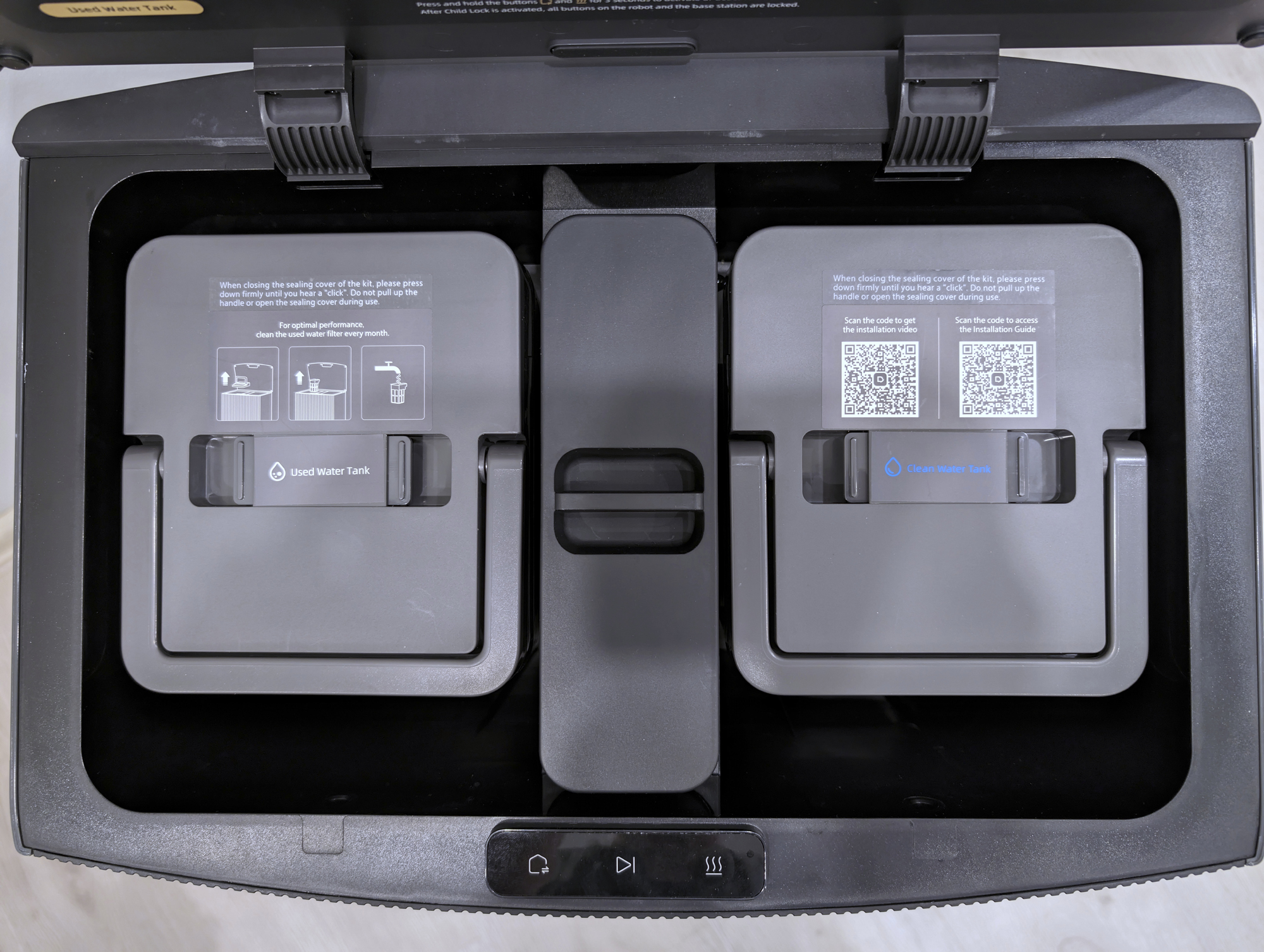

После этого можно установить новые резервуары для чистой и грязной воды, плотно закрыв их крышки.

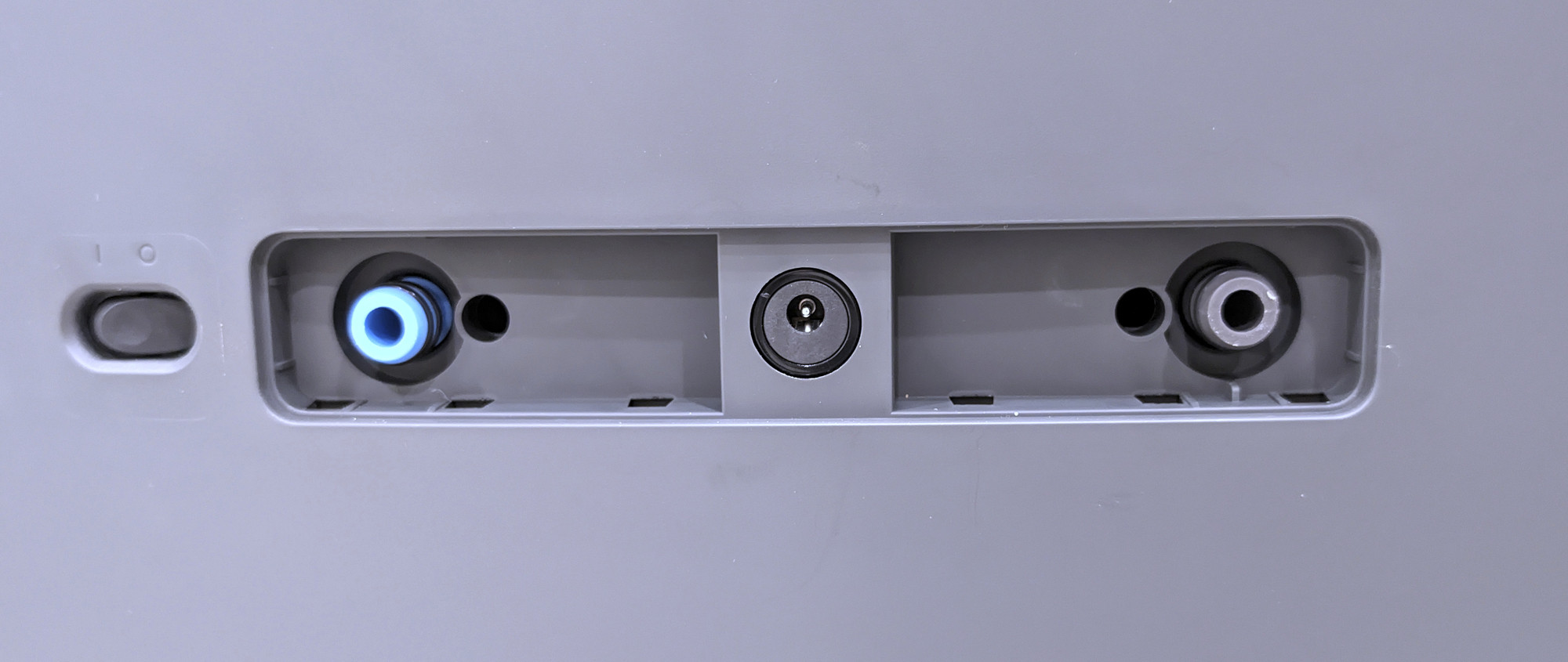

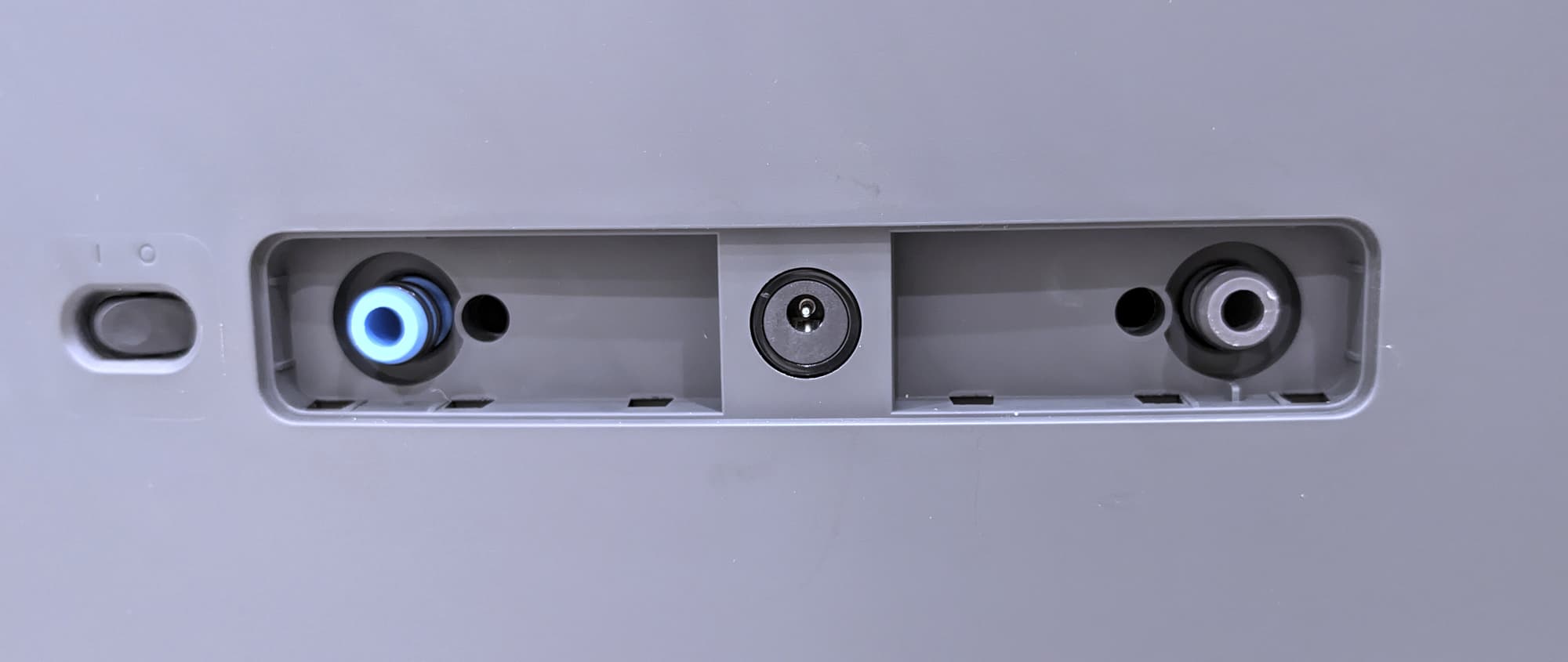

Под длинной пластиковой заглушкой на задней стороне базы скрыты два штуцера для чистой и грязной воды, а между ними — разъем для подключения электромагнитного клапана. Отверстия рядом со штуцерами предназначены для фиксации внутренних резервуаров: установив емкости, следует с помощью длинной (не менее 120 мм) крестовой отвертки до упора затянуть скрывающиеся внутри винты. Это обеспечит надежное соединение контейнеров с клапанами и закрепит емкости. Для контроля нужно попробовать извлечь оба бака из базы: если все сделано правильно, сделать это не удастся.

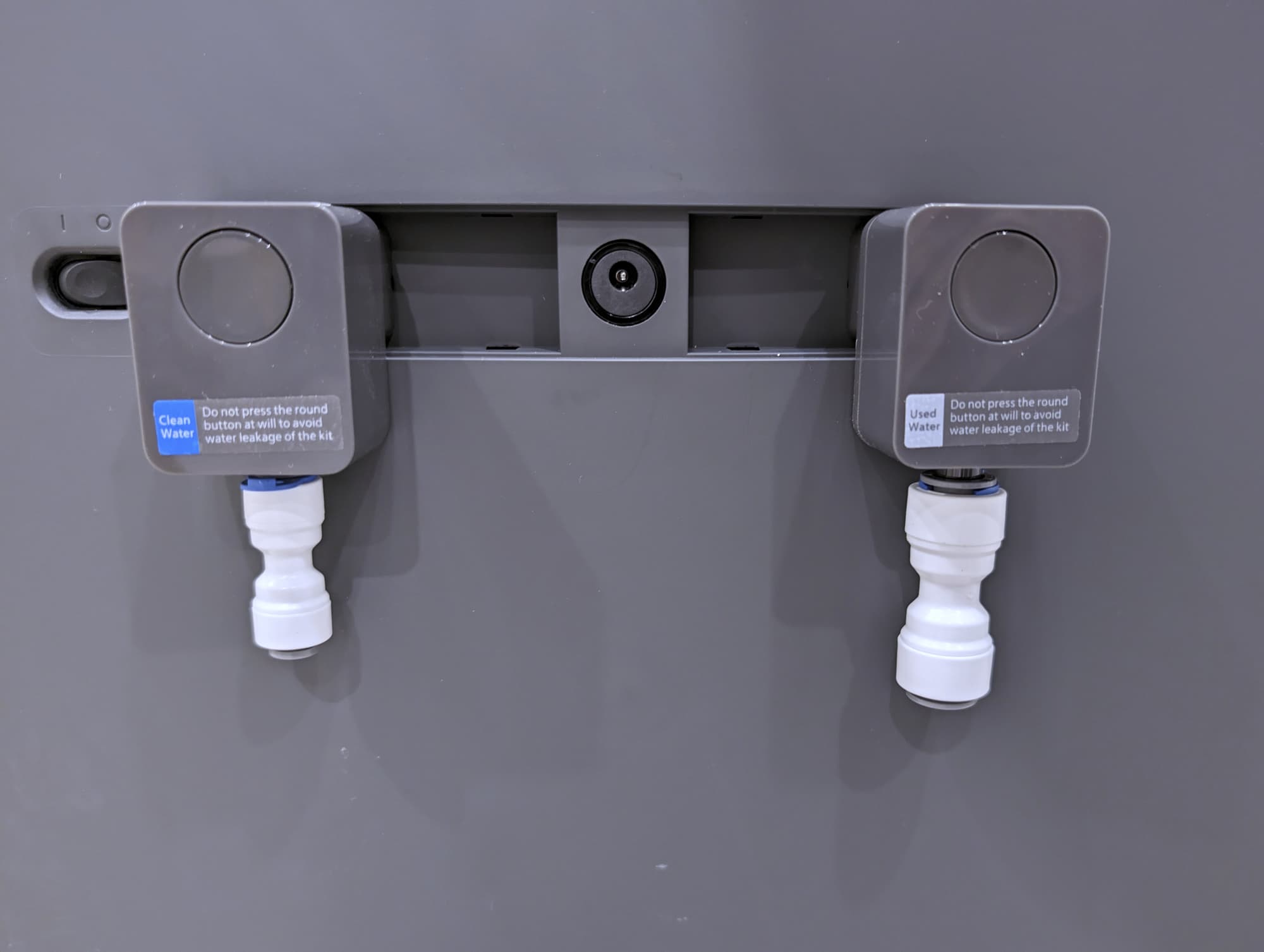

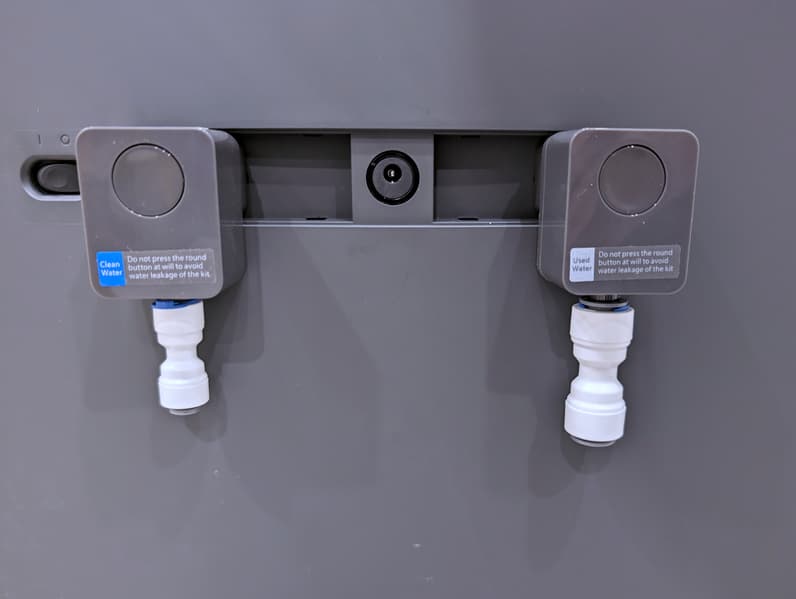

После этого устанавливаем переходники, надавив на них до щелчка. Круглые кнопки на обоих корпусах предназначены для извлечения конструкции — нажимать на них сейчас не стоит.

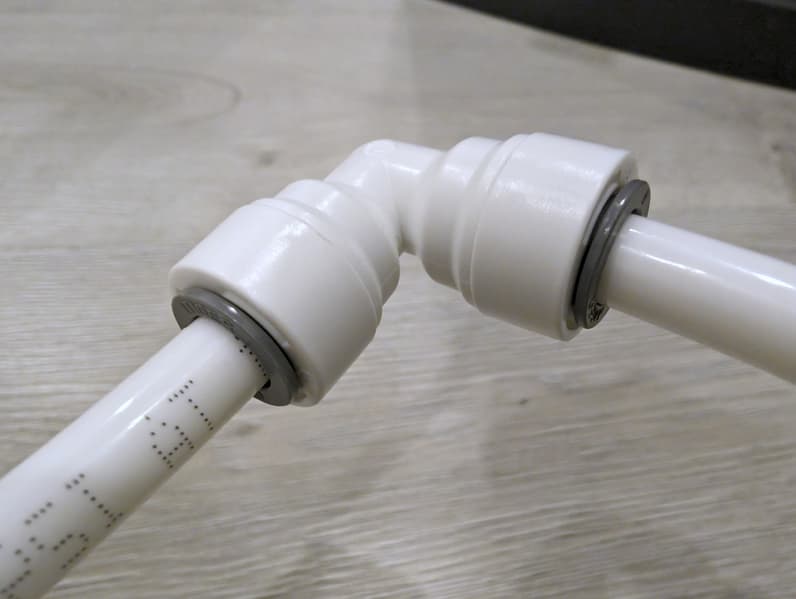

Для подключения пластиковых шлангов используется удобное цанговое соединение: чтобы надежно зафиксировать трубку в фитинге, достаточно вставить ее в отверстие до упора, а для демонтажа нужно надавить на пластиковое кольцо и потянуть шланг в обратном направлении.

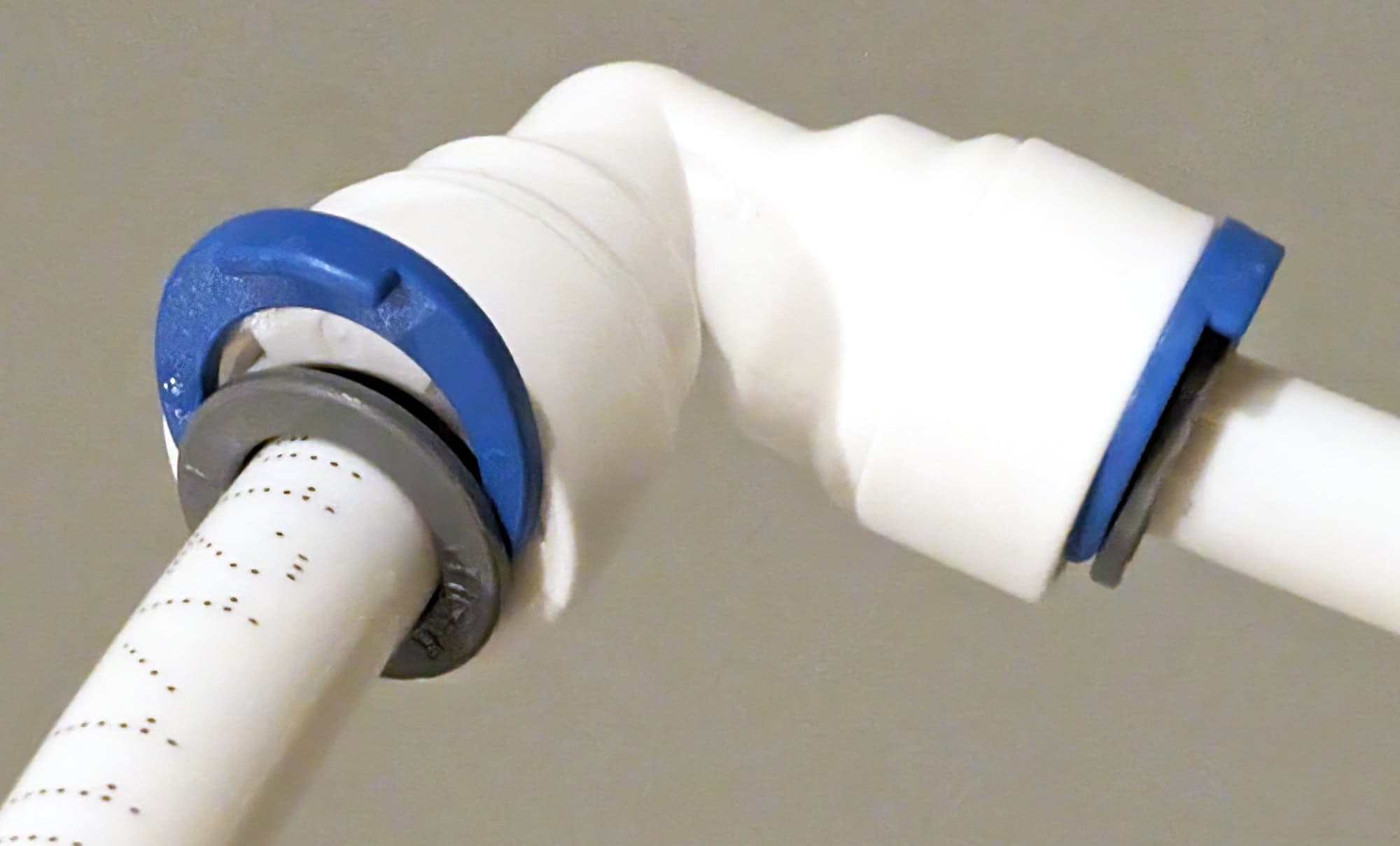

После соединения кольца каждого фитинга должны быть зафиксированы входящим в комплект пластиковым зажимом.

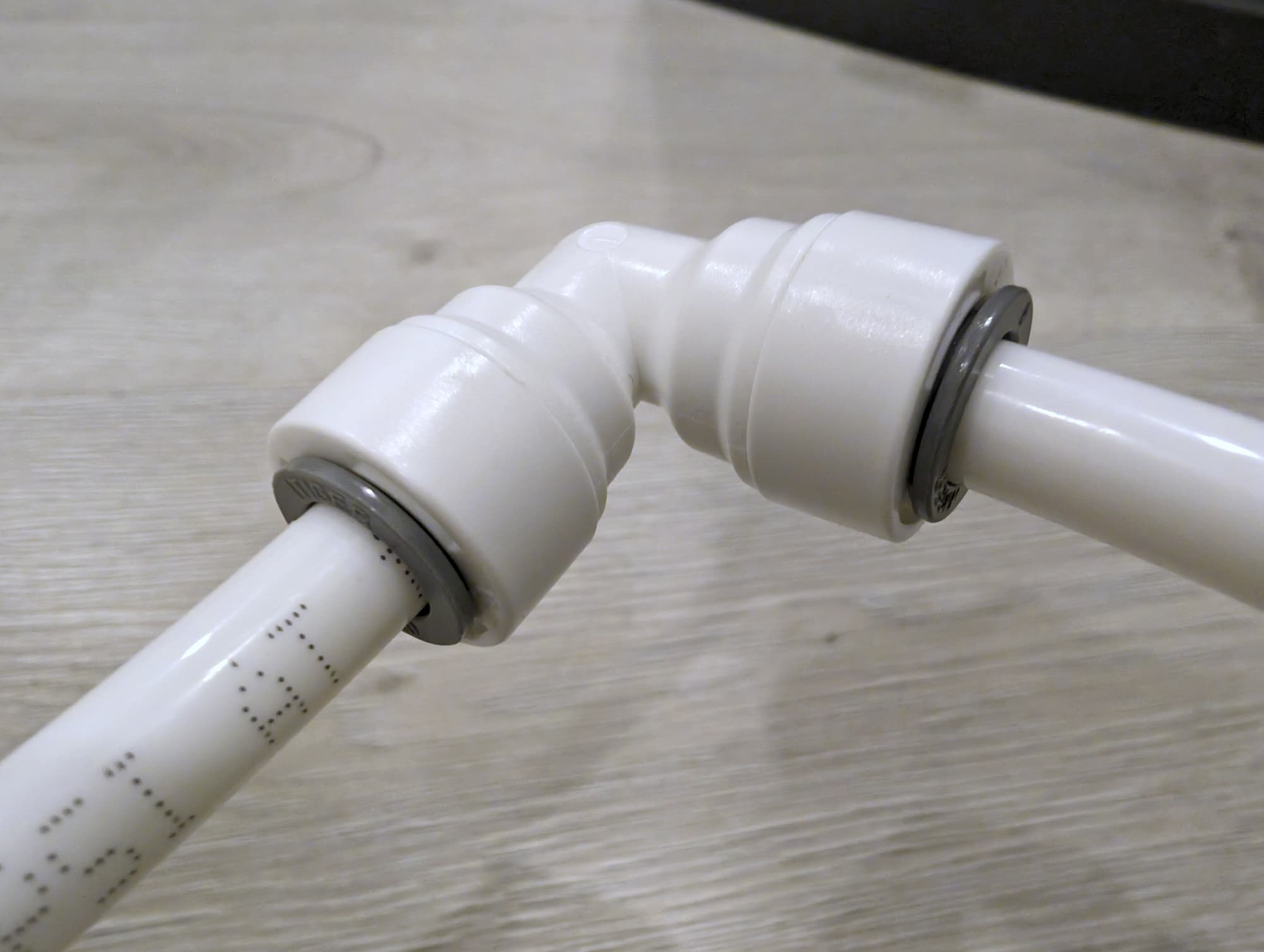

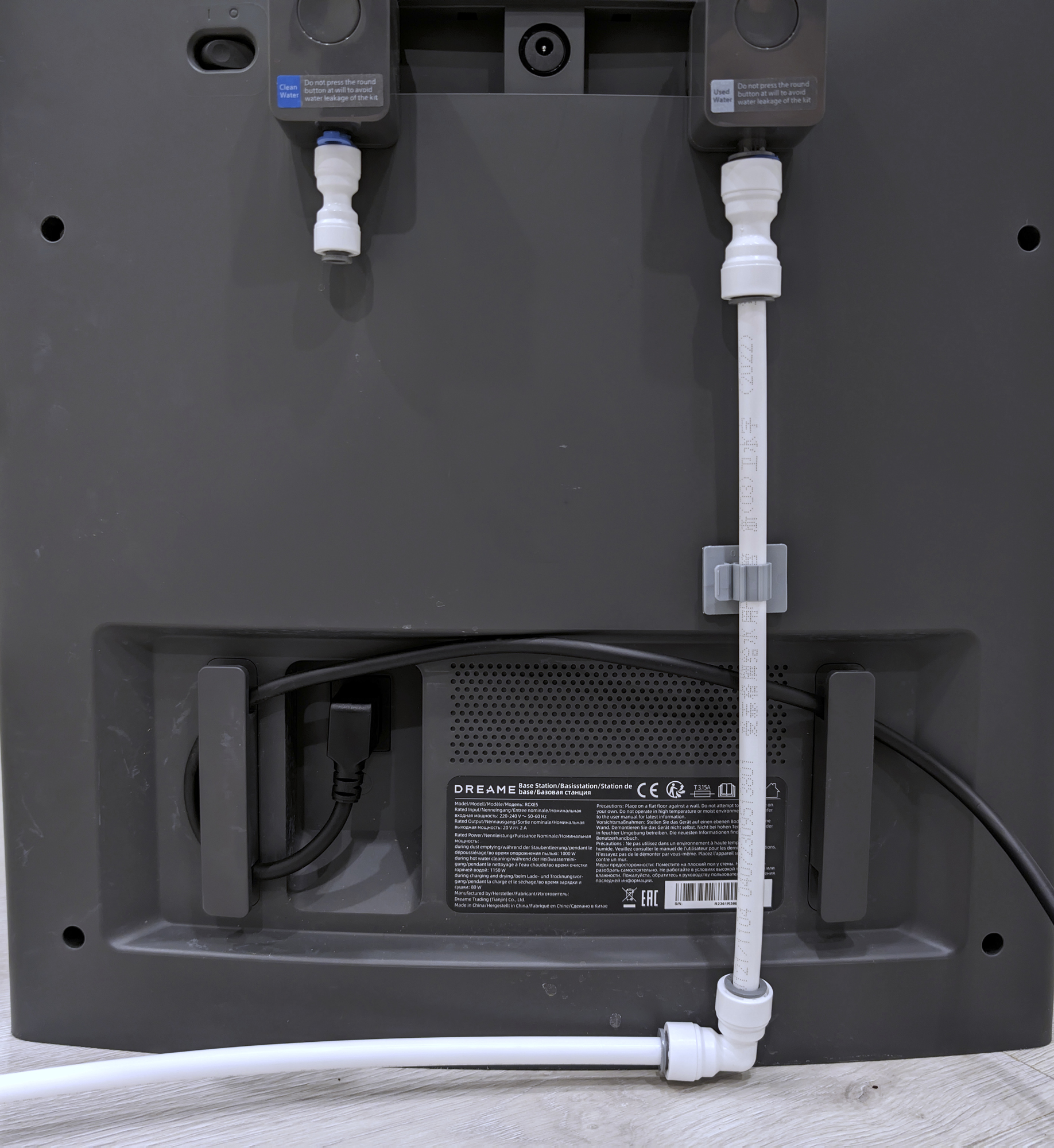

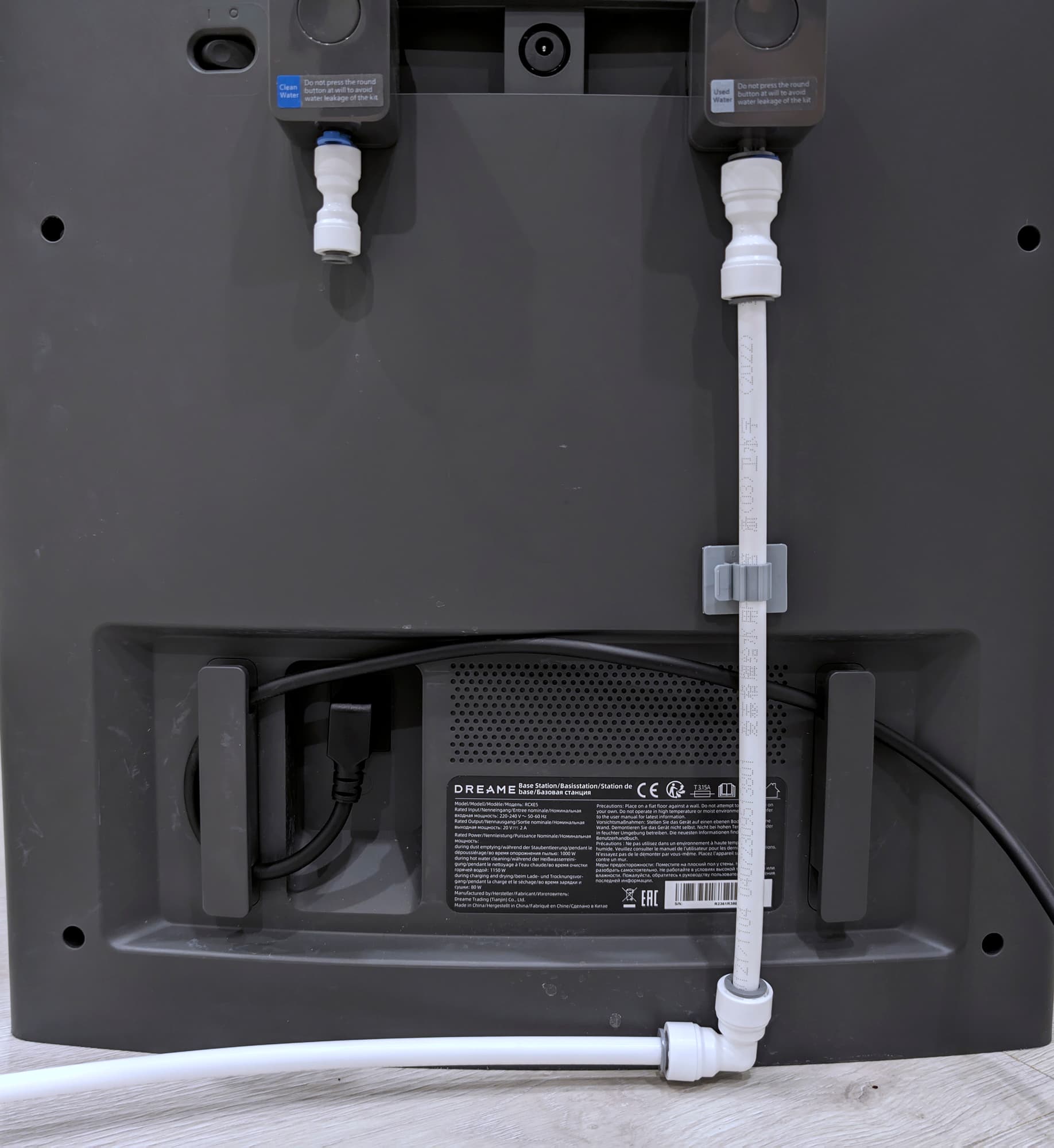

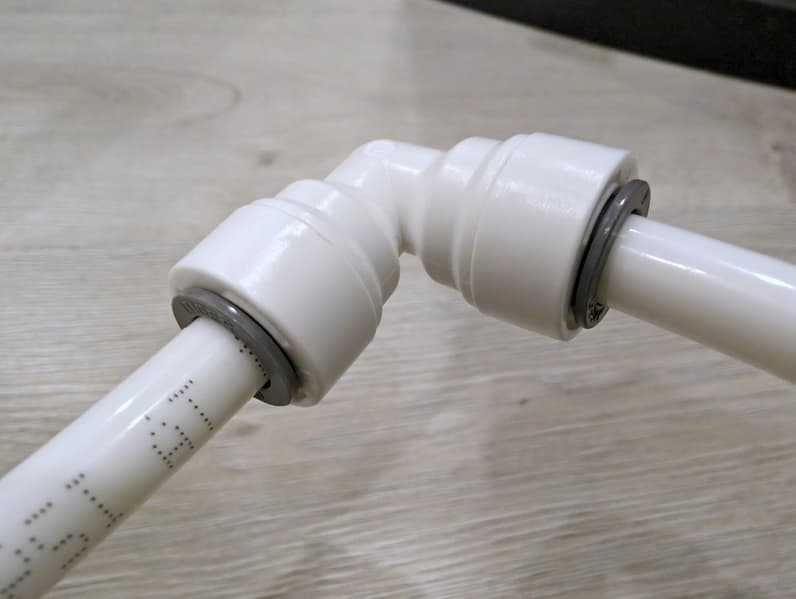

Отмерив соответствующий отрезок канализационного шланга, вставляем его одним концом в переходник на корпусе базы, а вторым — в Г-образный фитинг. Затем закрепляем конструкцию защелкивающимся держателем с самоклеящимся основанием. В комплект устройства входит почему-то только один держатель: шланг для чистой воды не подразумевает фиксации.

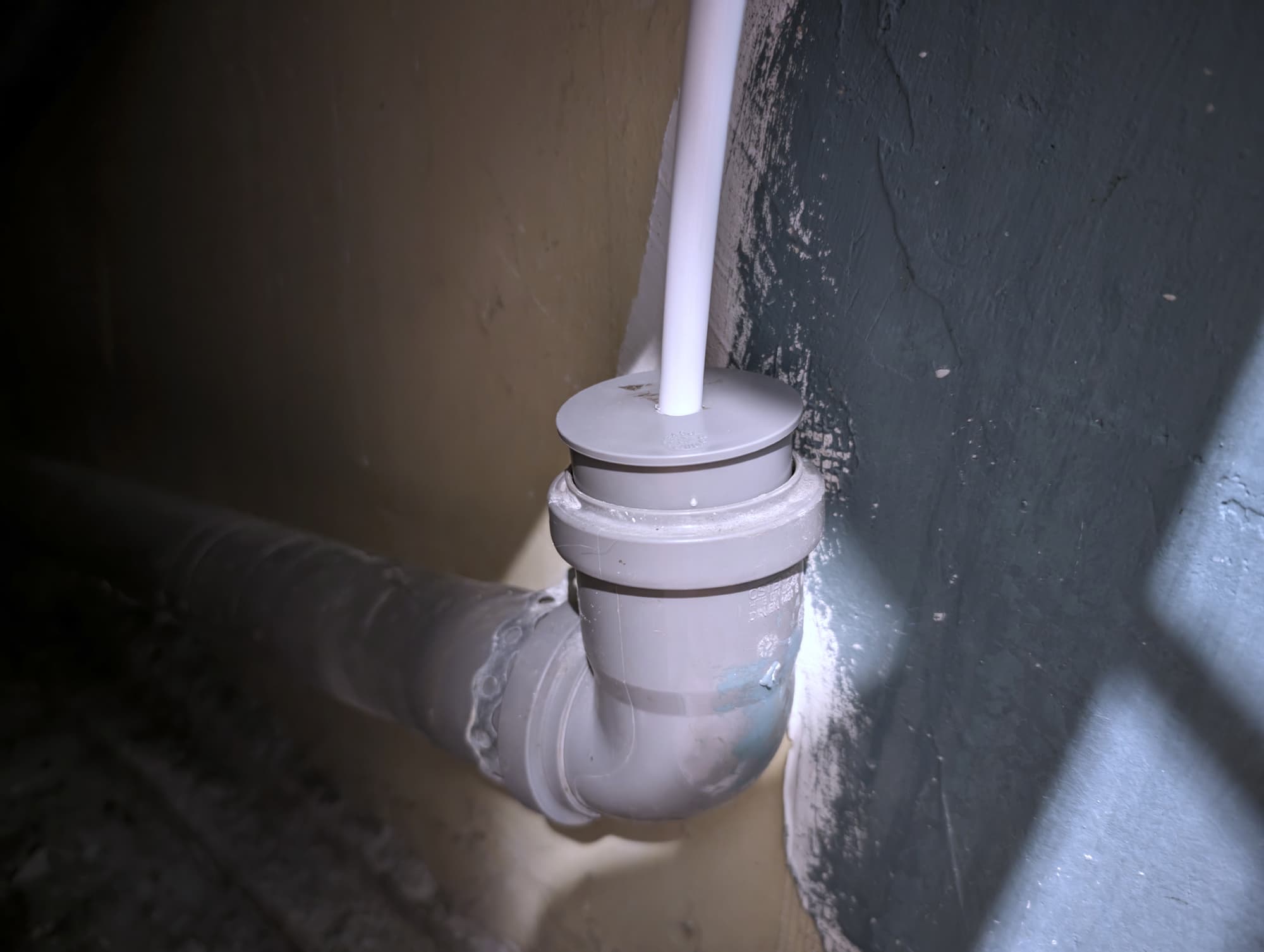

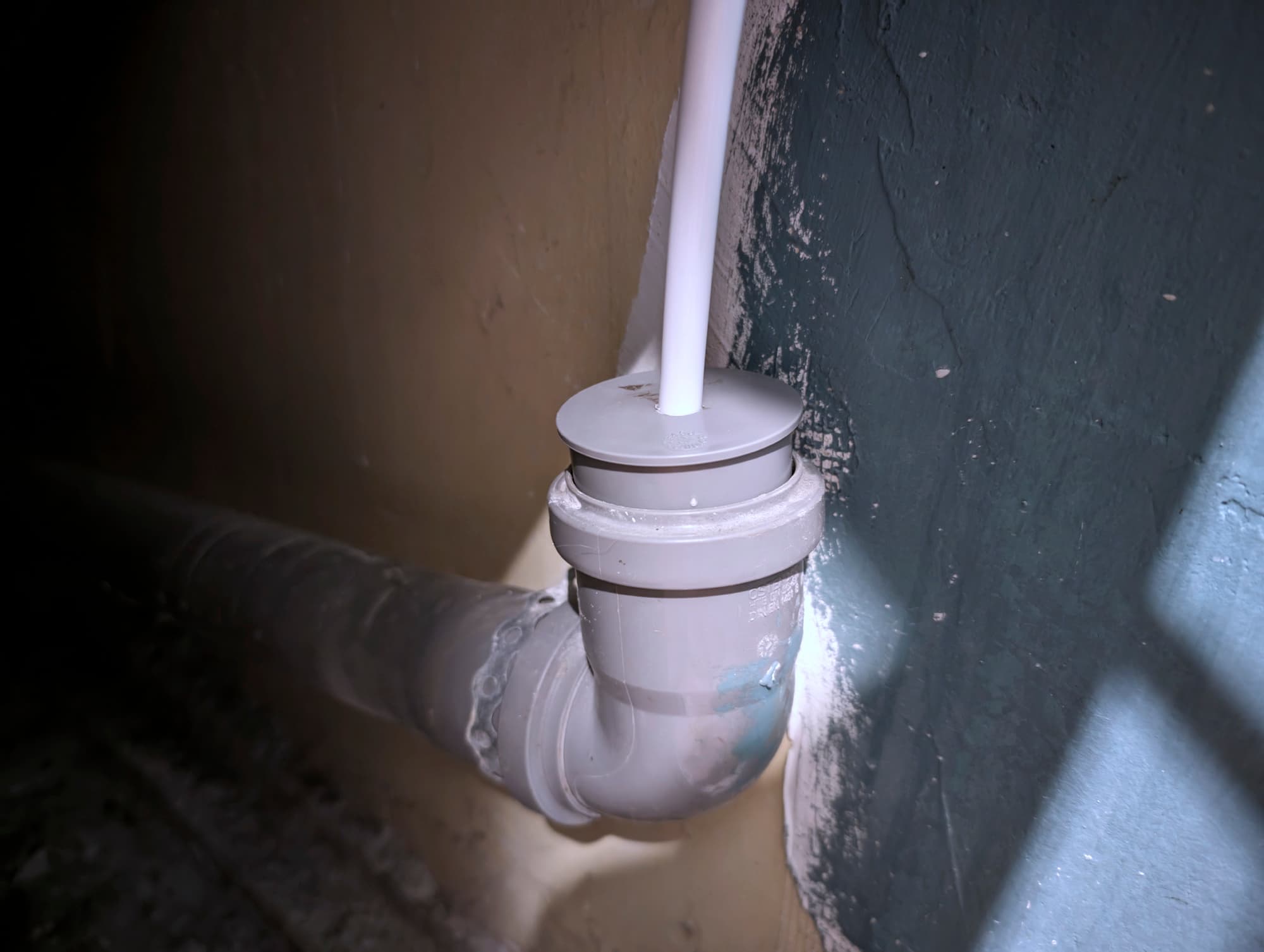

Другой конец канализационного шланга мы вставляем в фановую трубу. Подходящего переходника мы найти не смогли и воспользовались обычной заглушкой, просверлив в ней отверстие соответствующего диаметра и уплотнив соединение герметиком. Согласно инструкции, высота настенного слива не должна превышать 38 см над полом: это условие мы соблюли.

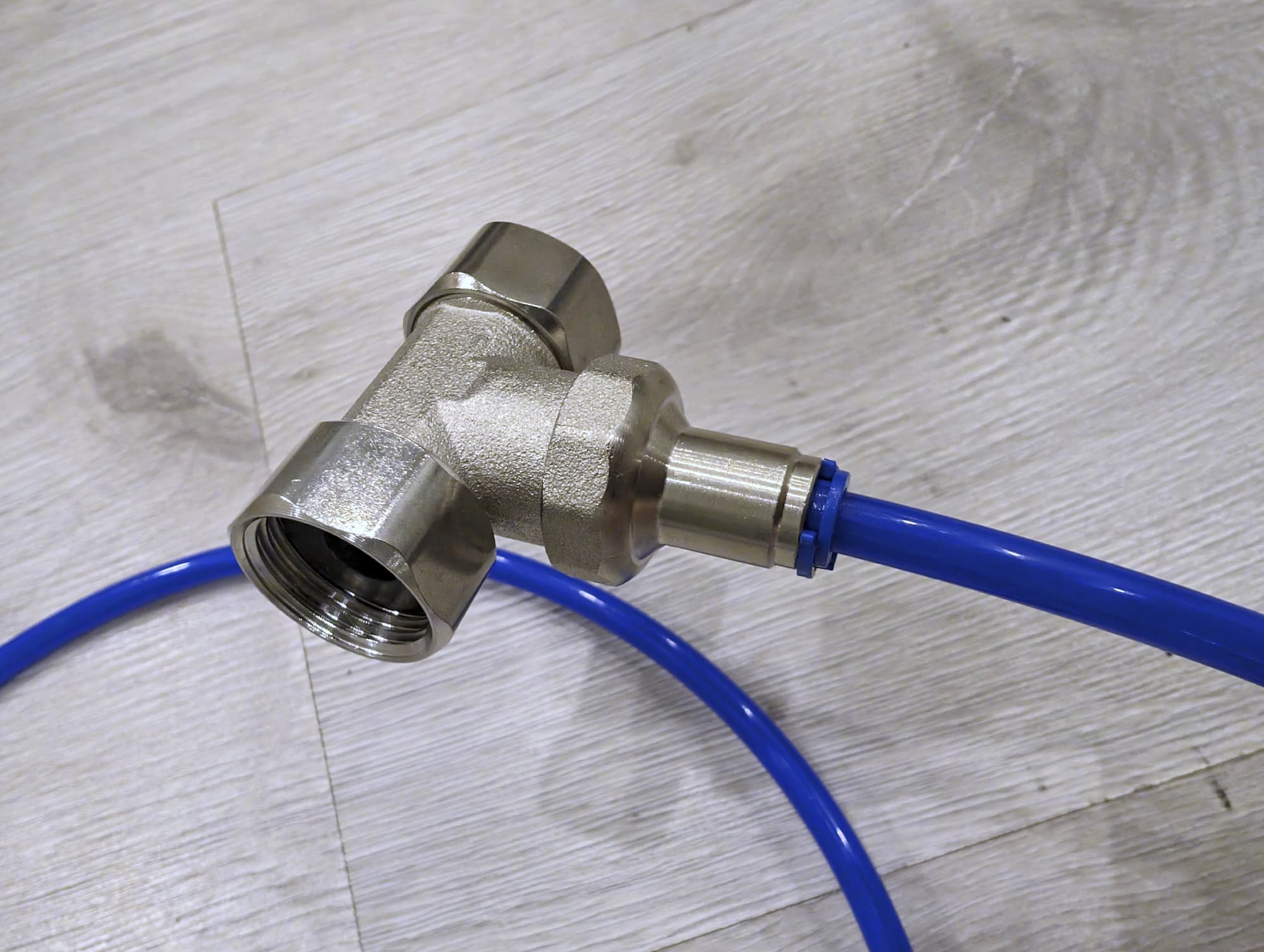

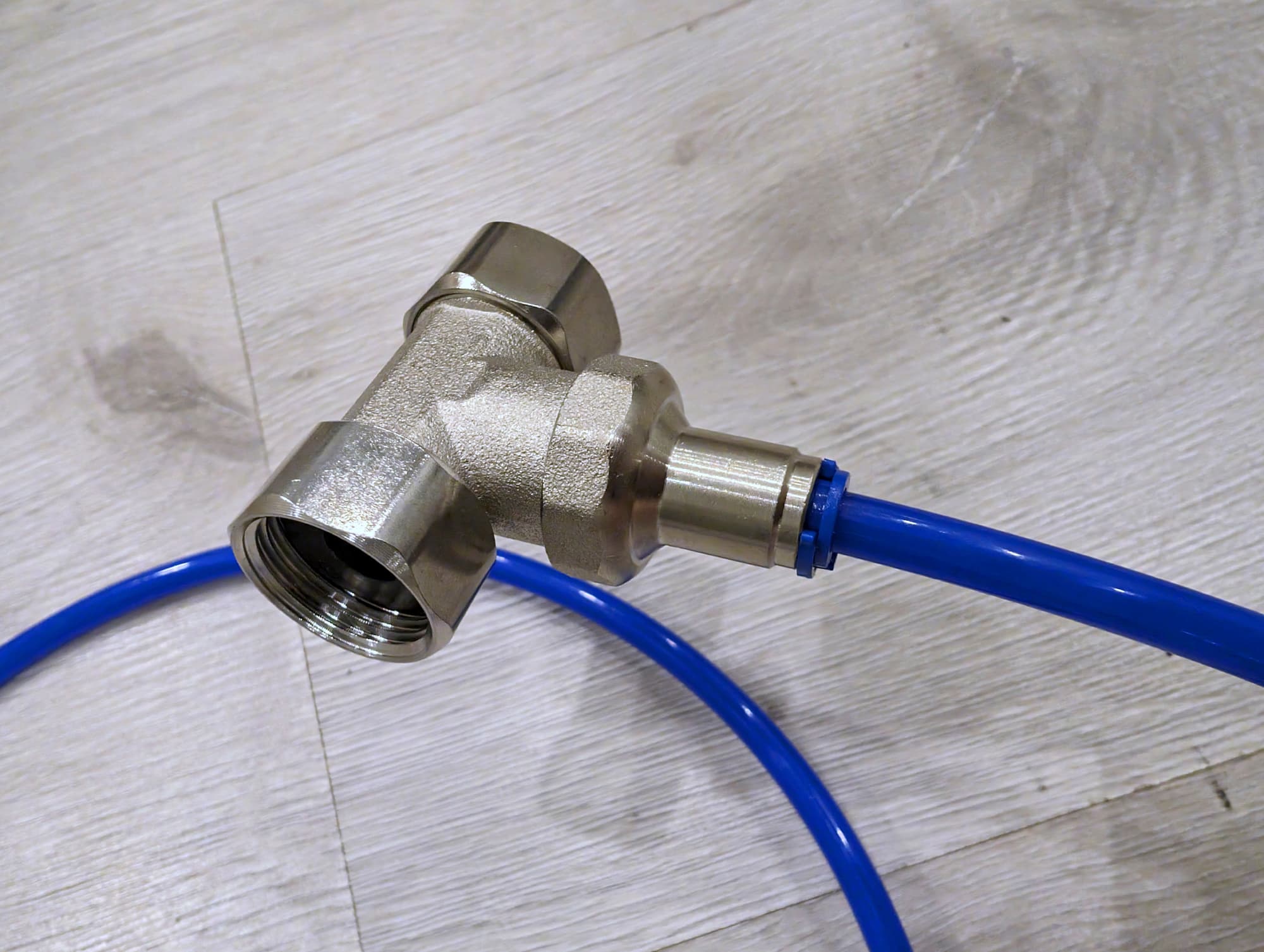

Тройник, используемый для подключения к водопроводу, снабжен уже знакомым нам цанговым соединением. Мы вставляем в него трубку голубого цвета.

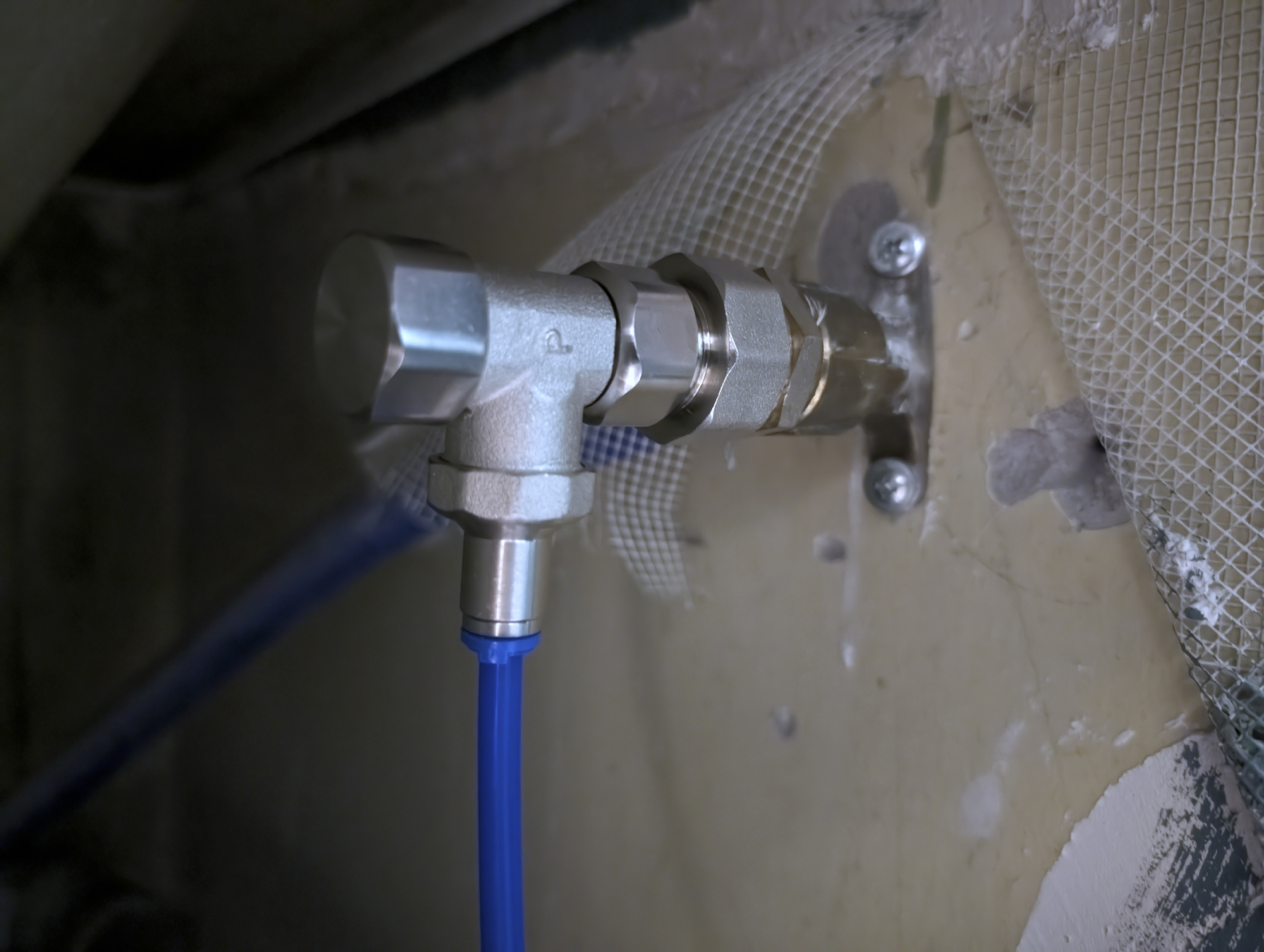

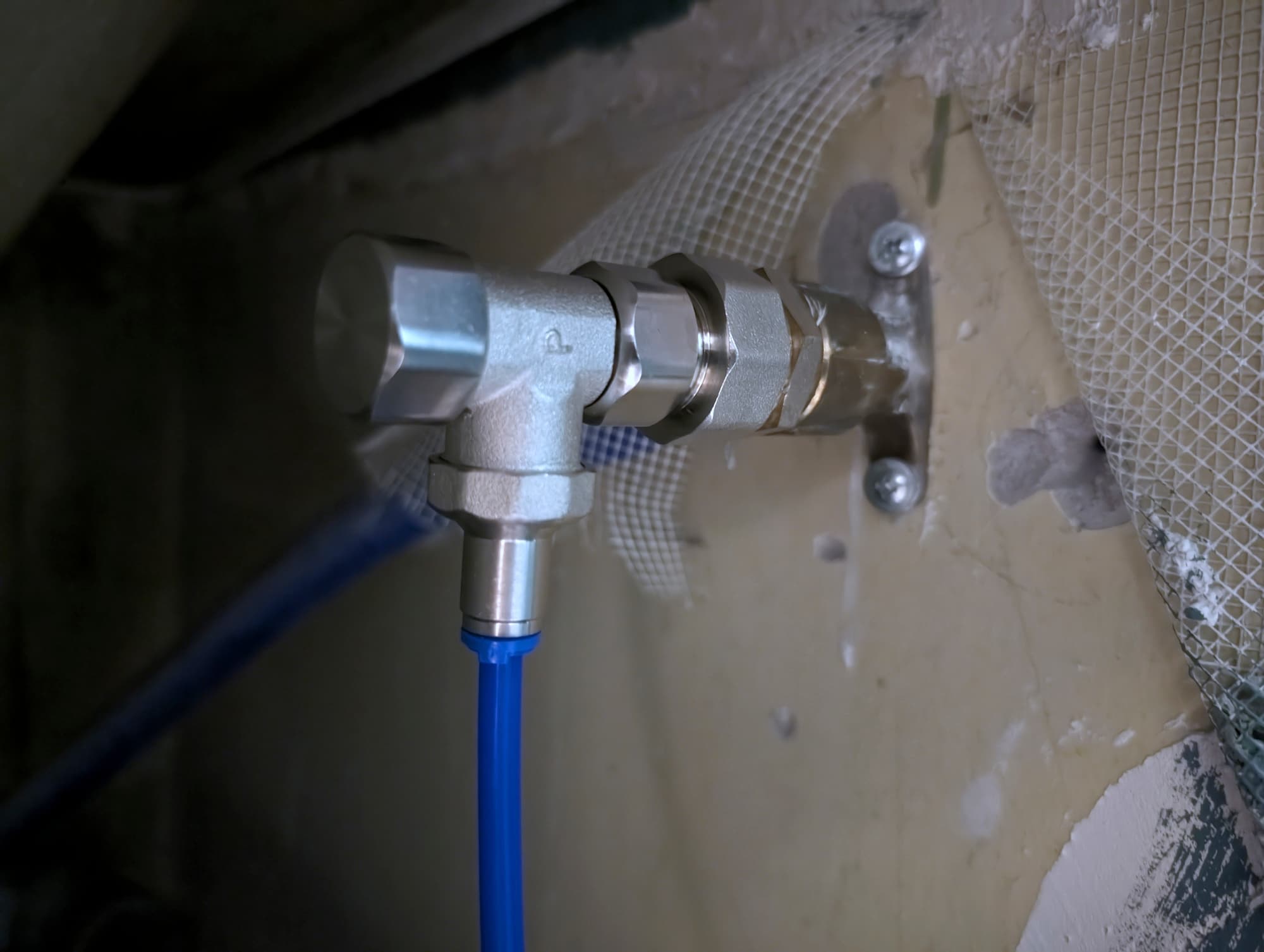

Установив соответствующий переходник на водорозетку, прикручиваем к нему тройник с помощью разводного ключа. Производитель отмечает, что устройство можно подключать только к холодному водоснабжению. Использовать магистраль ГВС запрещается.

Обрезав голубой шланг до нужной длины, вставляем шланги в корпус электромагнитного клапана: синий — в синее отверстие, а белый — в белое.

Все соединения выглядят прочными и не пропускают ни капли воды, но мы чувствовали бы себя гораздо спокойнее, если бы в конструкции использовалась защита от протечек. В дополнение к электромагнитному клапану напрашивается датчик воды — электронный или хотя бы механический.

Выходящую из клапанной коробки белую трубку прокладываем параллельно канализационной и закрепляем ее во втором переходнике на корпусе базы.

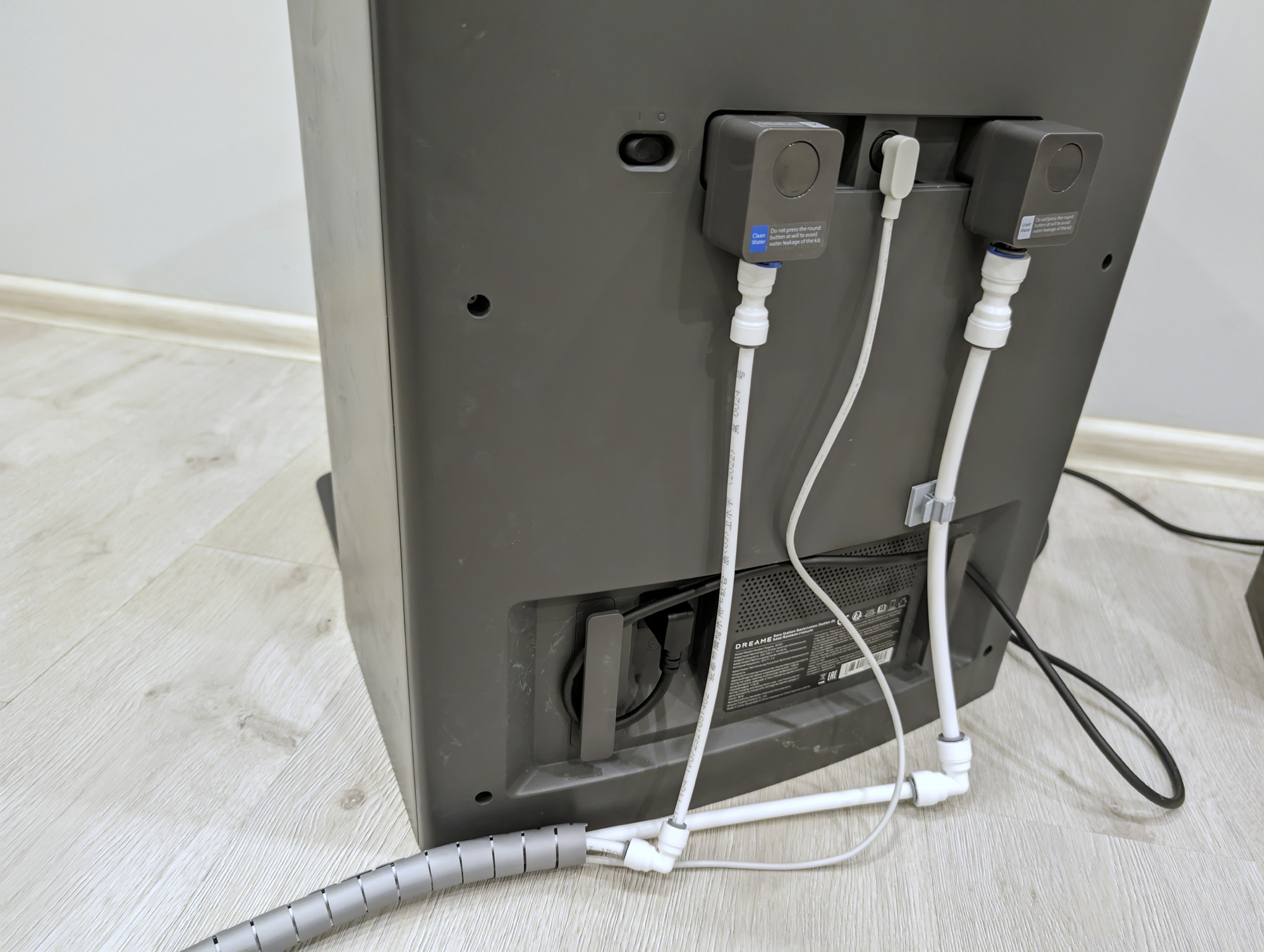

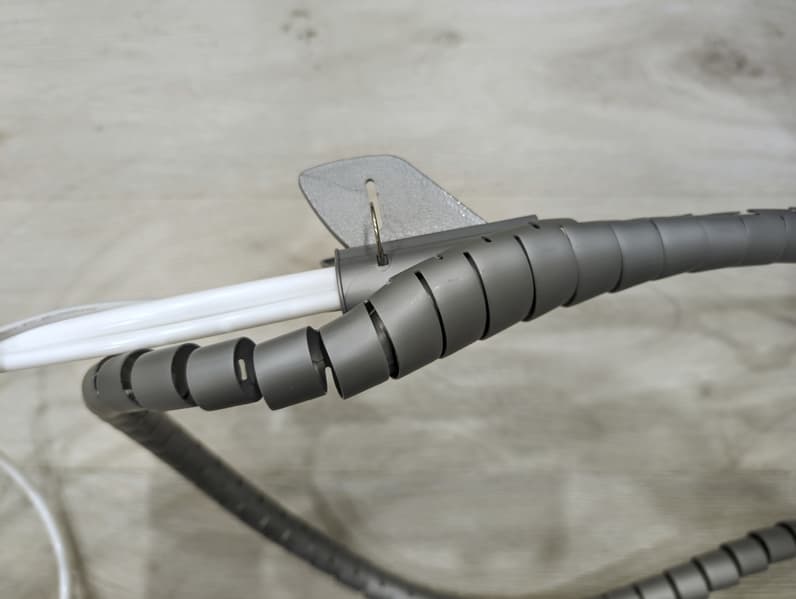

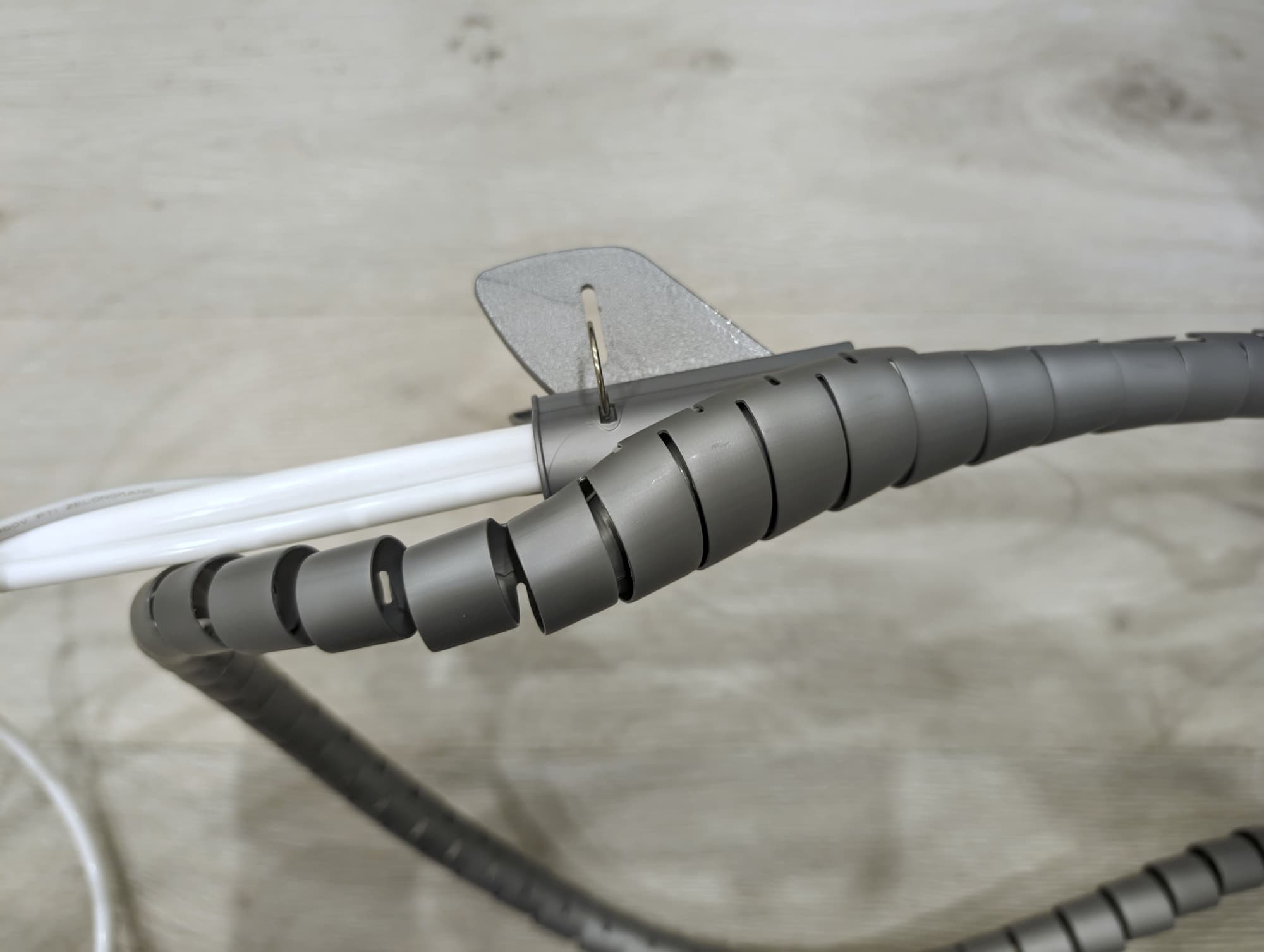

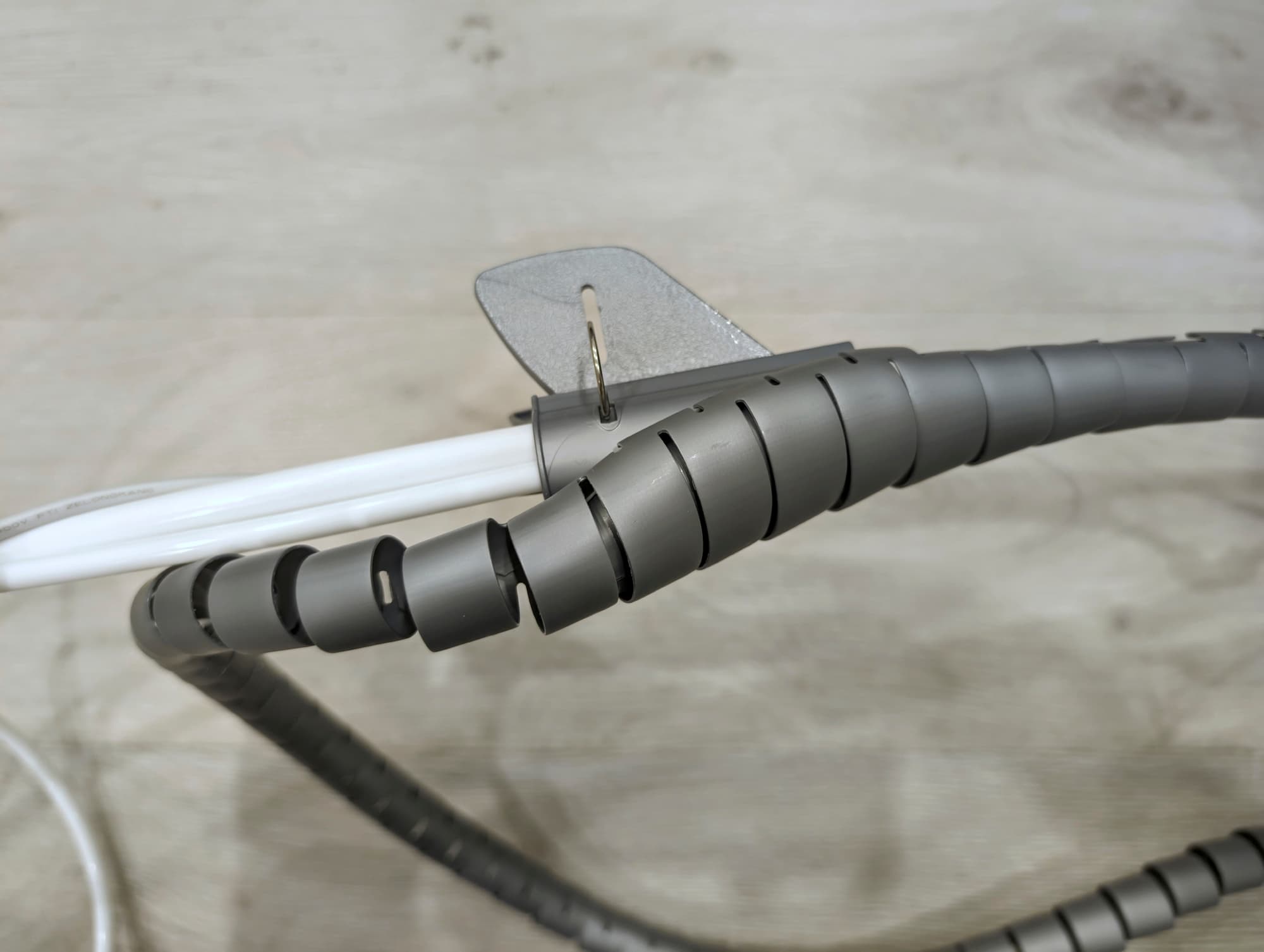

Оба шланга собираем вместе с электрическим кабелем, ведущим к клапану, и соединяем их с помощью входящего в комплект пластикового органайзера. Заделку трассы удобно проводить с помощью приложенного к органайзеру несложного приспособления.

После монтажа оба шланга остаются слегка изогнутыми, но через некоторое время выпрямляются. Тем не менее, в комплекте устройства хотелось бы видеть еще несколько самоклеящихся клипс: единственной удерживающей канализационный шланг определенно недостаточно.

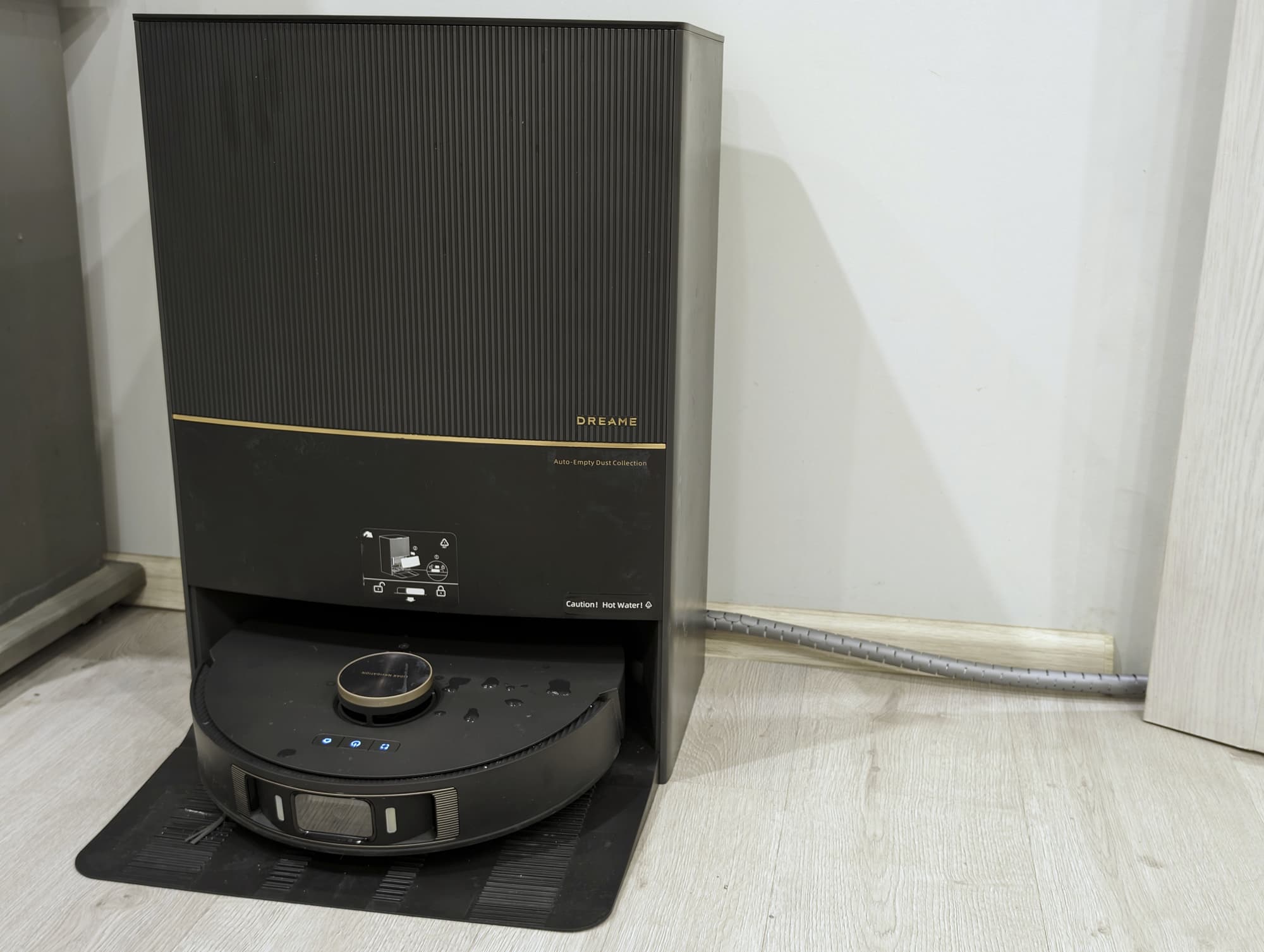

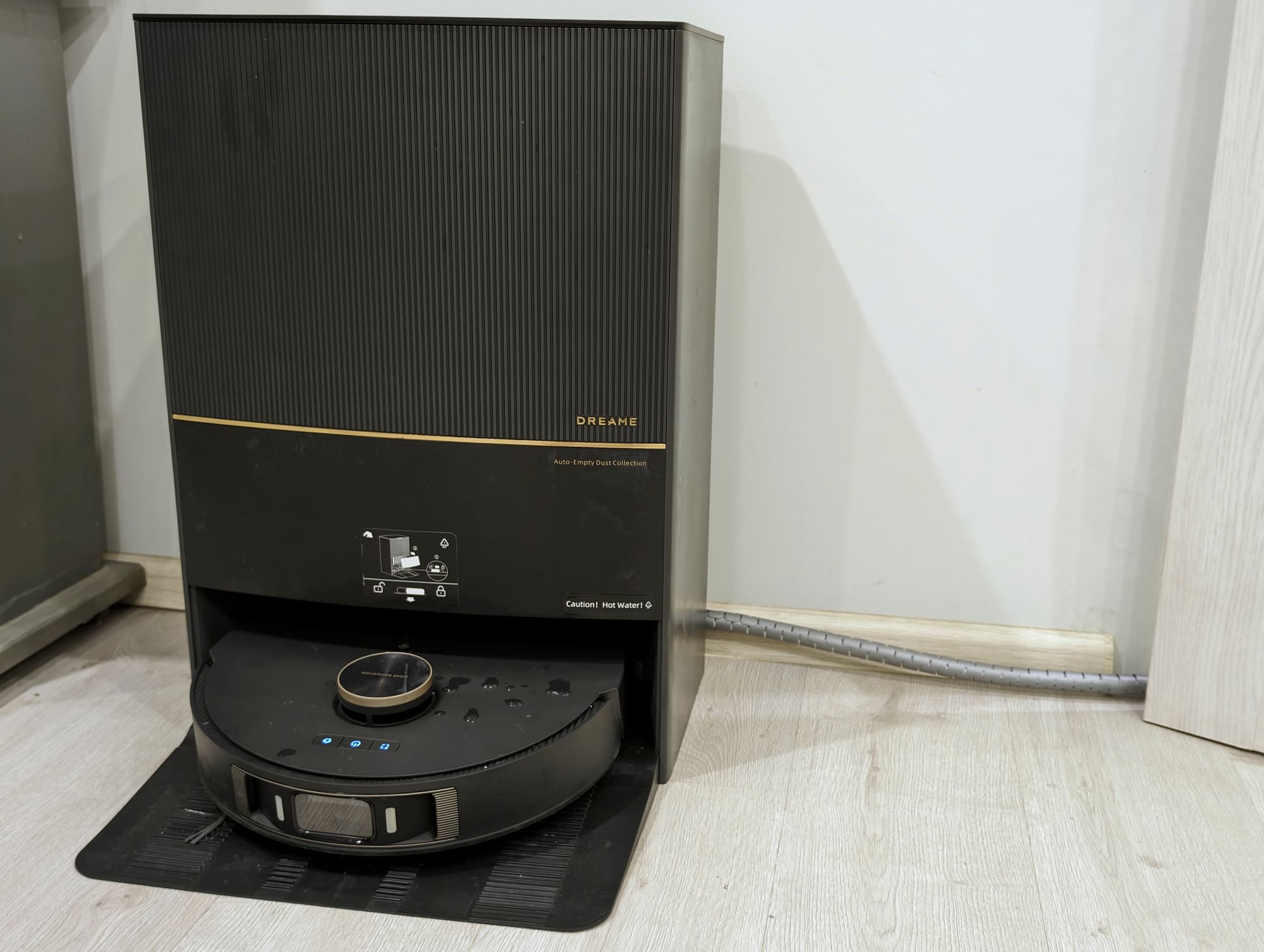

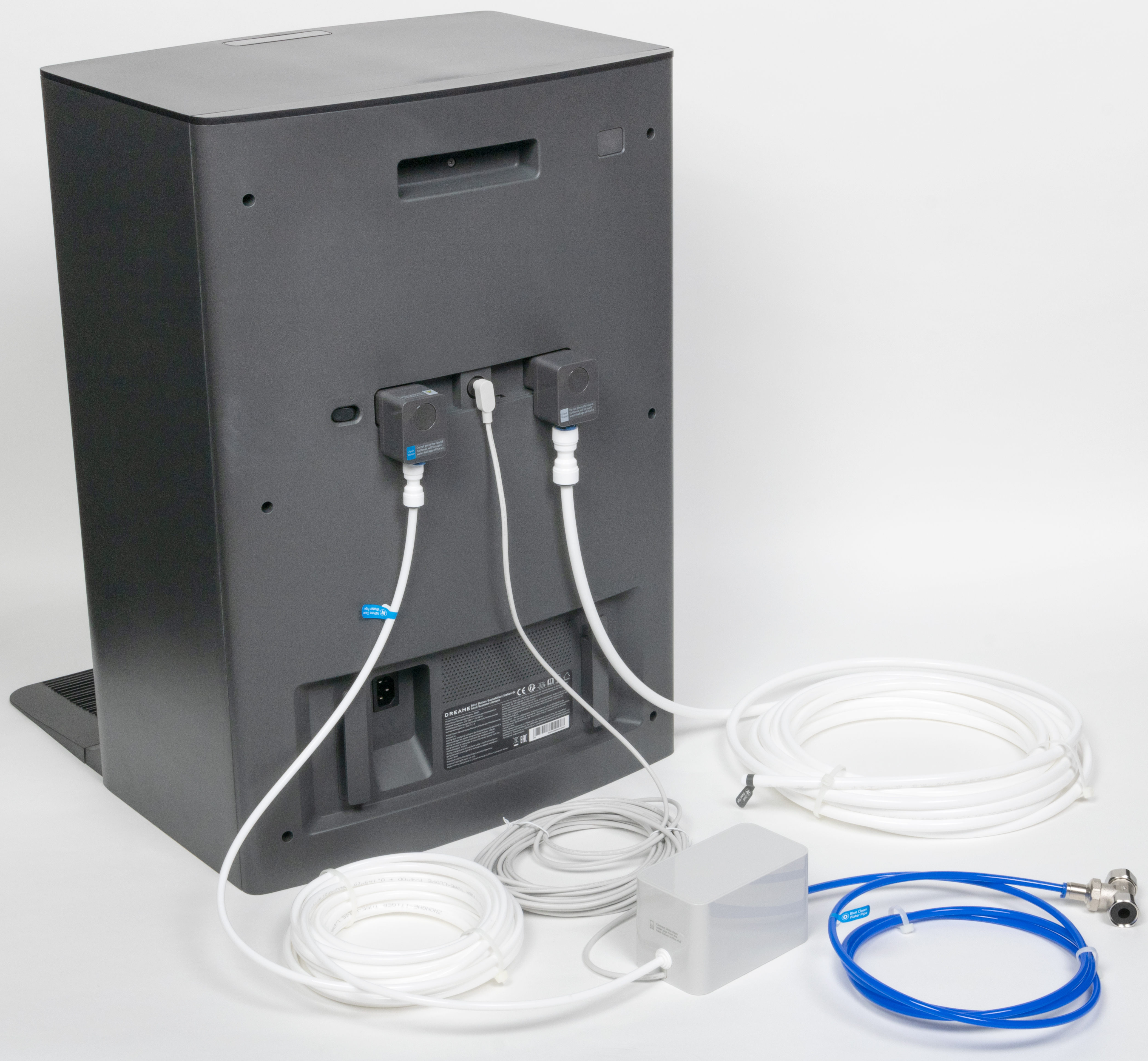

Базовая станция пылесоса с собранными в органайзере электрокабелем и шлангами выглядит аккуратно, трасса не слишком бросается в глаза и не мешает уборке.

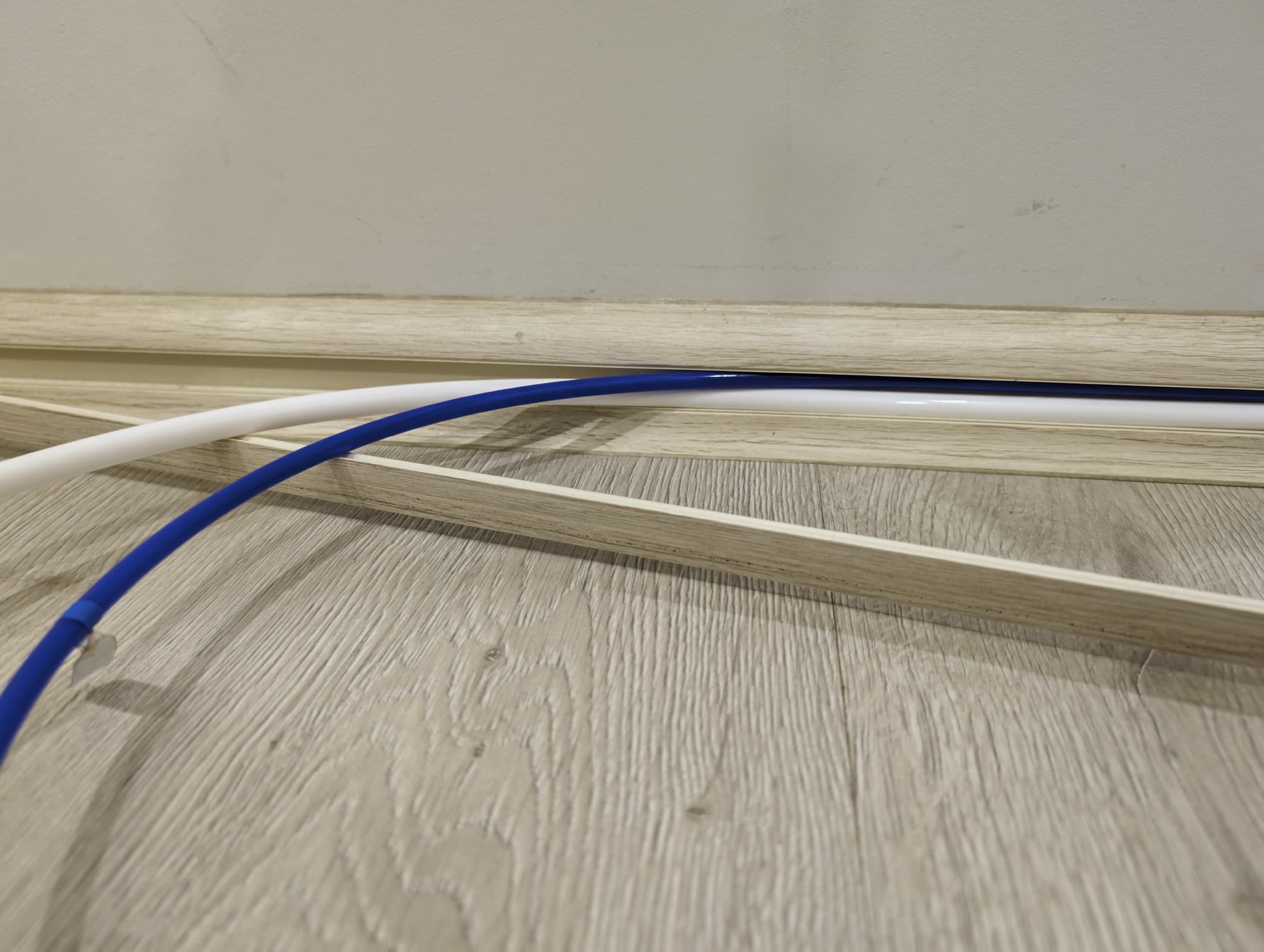

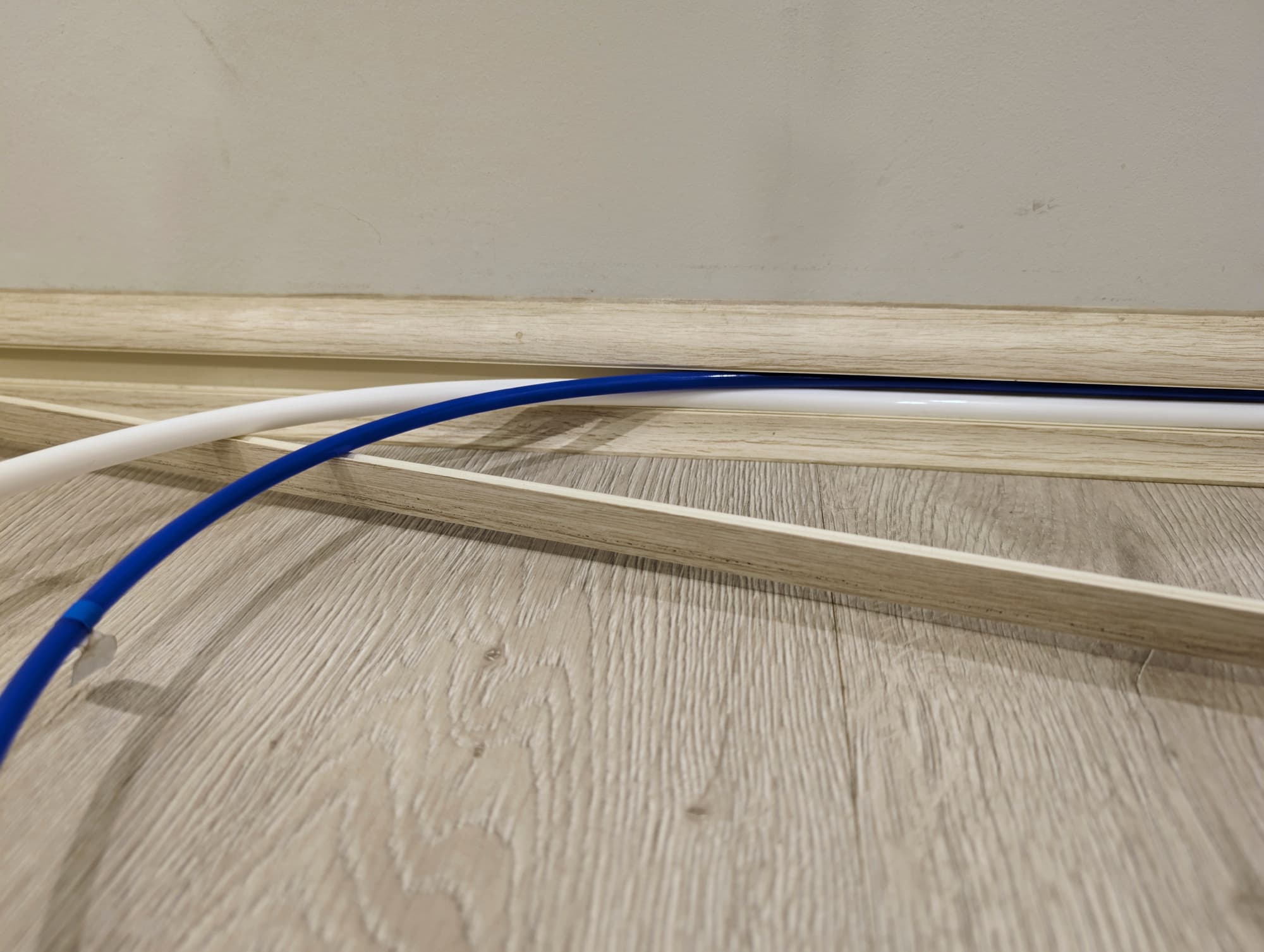

При желании шланги и провод можно убрать внутрь плинтуса: обе трубки, сложенные вместе, вполне помещаются в стандартный кабель-канал. Для электрошнура, к сожалению, в канале места почти не остается: его придется заделать под плинтус. При таком размещении проложенная трасса будет полностью скрыта от посторонних глаз и защищена от возможных повреждений.

Эксплуатация

После включения базовая станция пылесоса автоматически распознает установленный комплект.

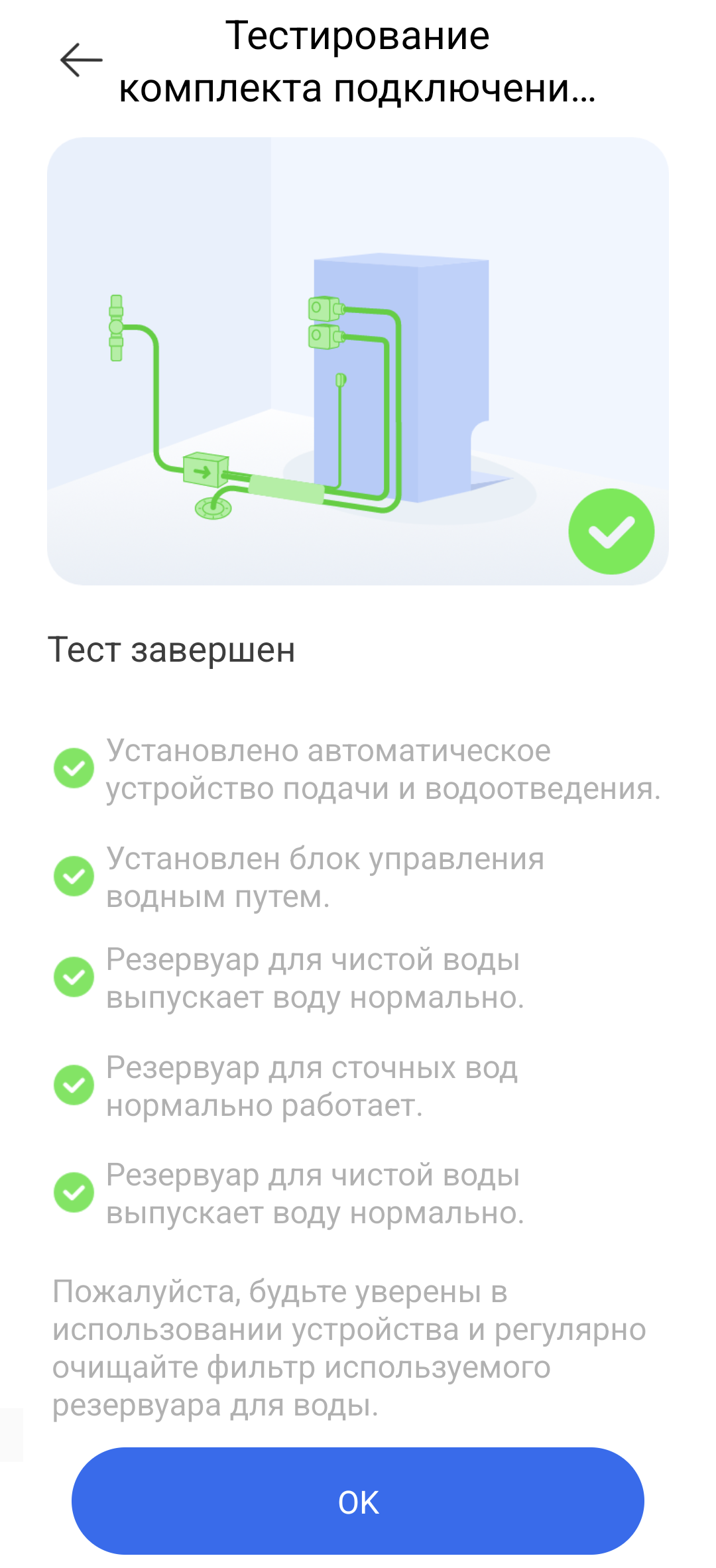

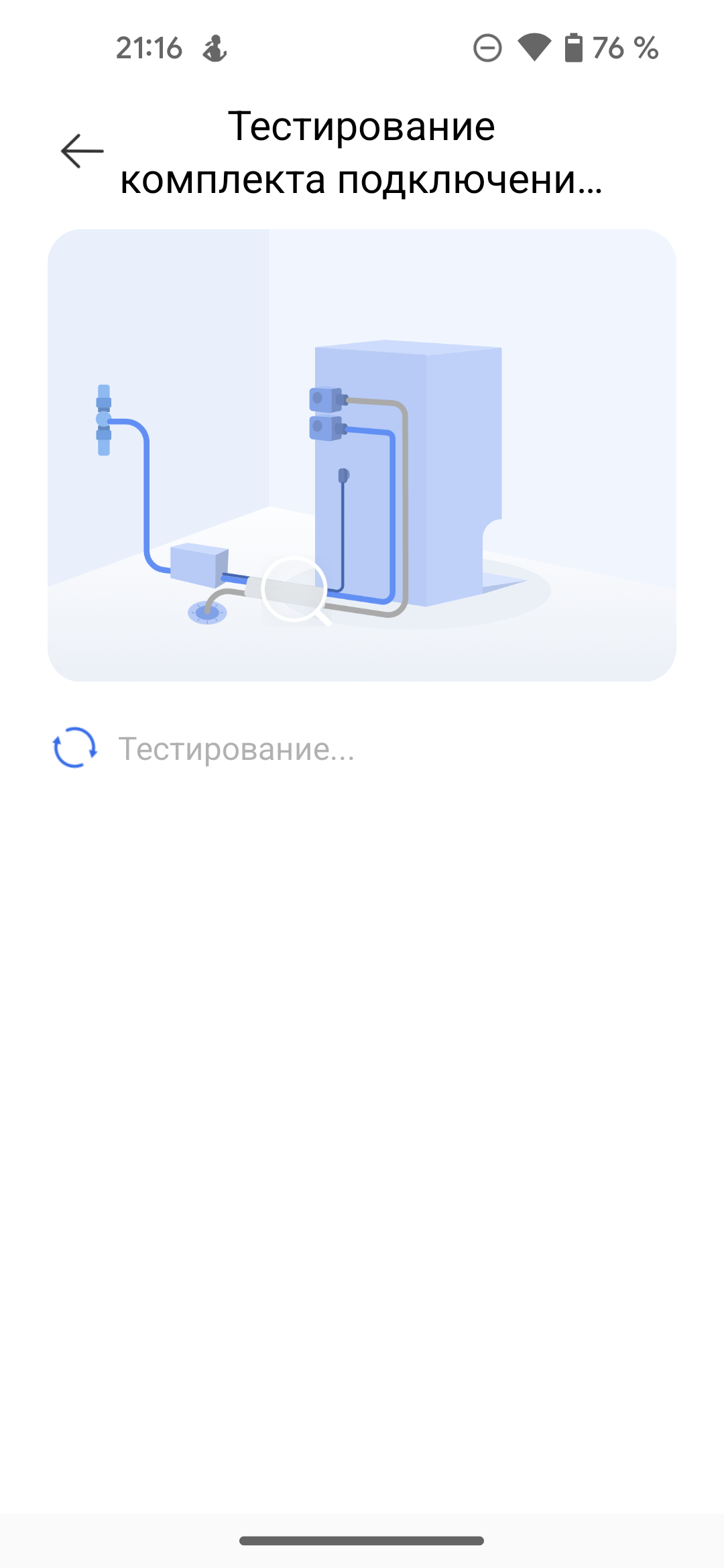

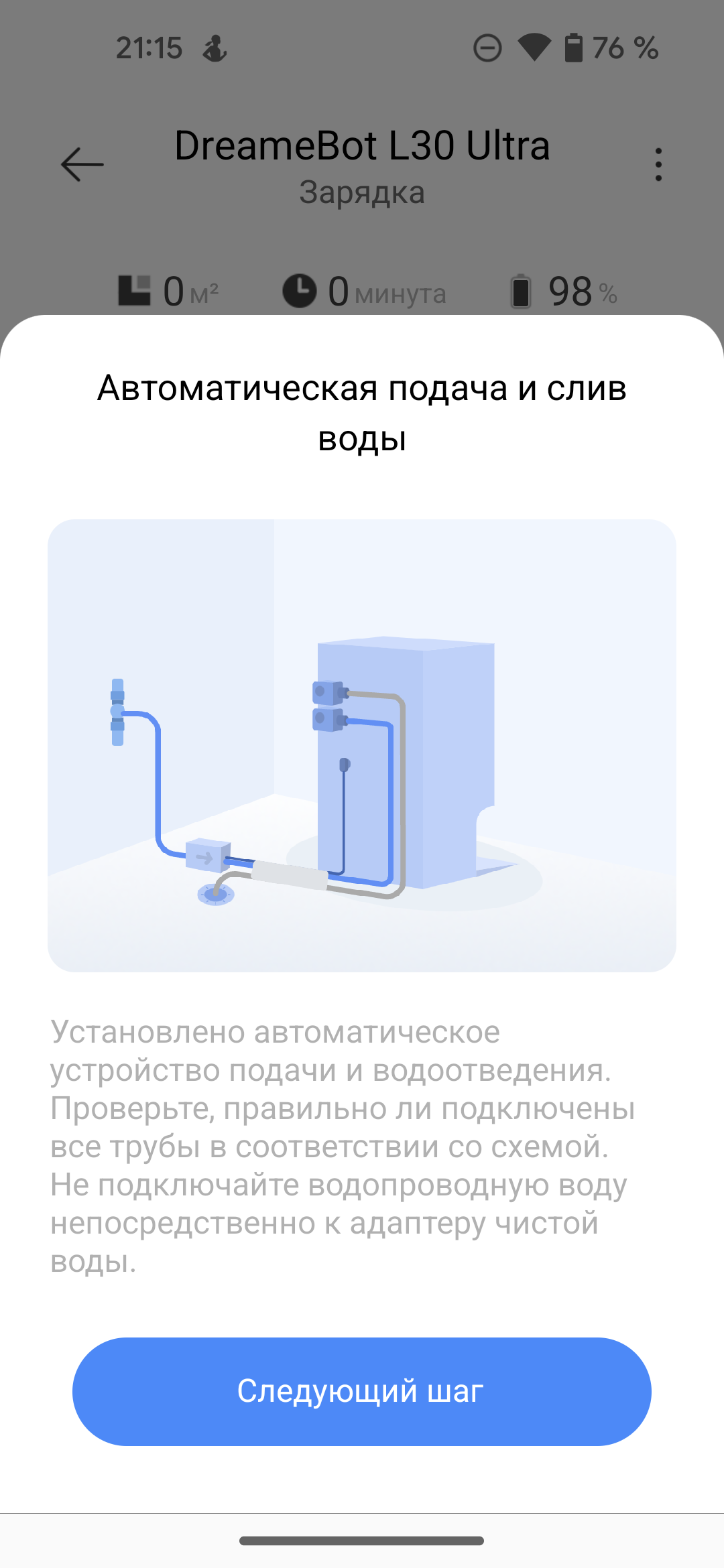

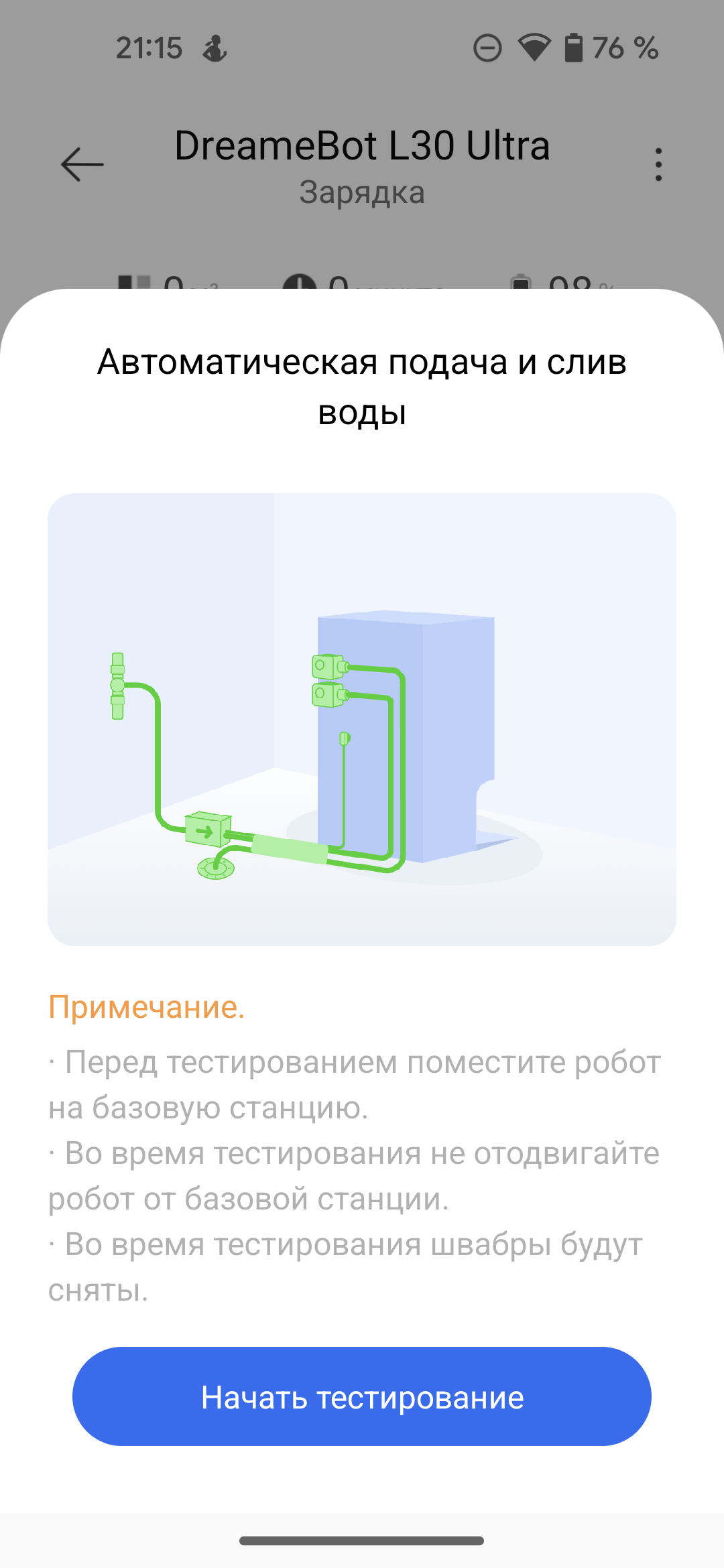

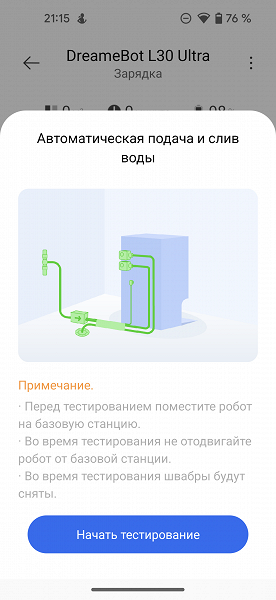

При первом запуске мобильное приложение предлагает протестировать работу нового аксессуара.

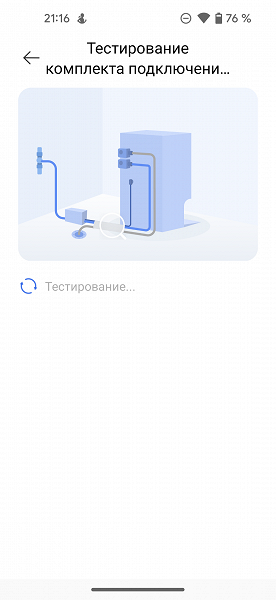

Перед тестовым стартом пылесос должен находиться на базовой станции. Устройство набирает небольшую порцию воды из водопровода, запускает кратковременный цикл промывки швабр и сливает грязную жидкость в канализацию.

Тестирование занимает около трех минут.

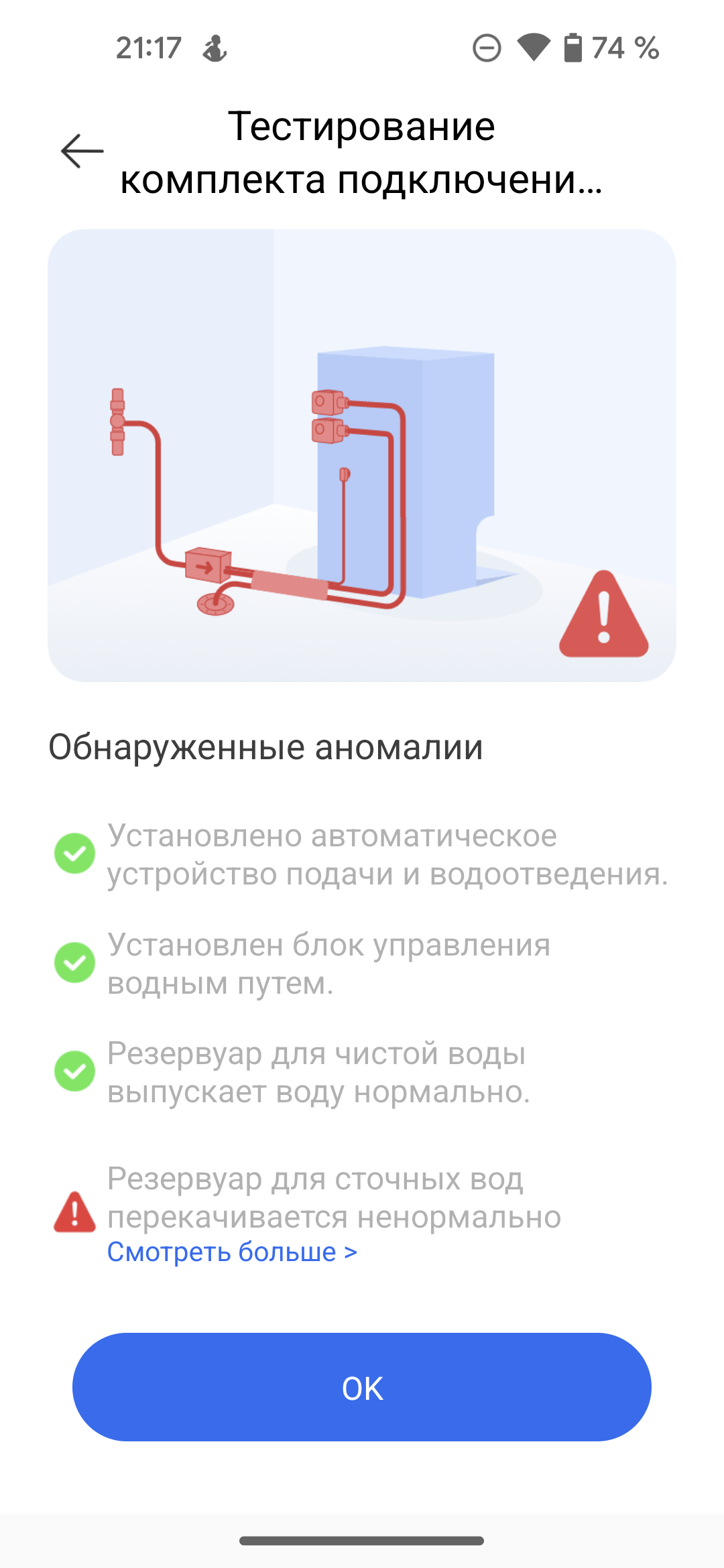

При первом запуске приложение сообщило об ошибке подключения резервуара для сточных вод. Причиной оказалась наша ошибка: один из винтов на задней стороне станции был закручен не полностью, штуцер базовой станции не до конца вошел в отверстие резервуара и это привело к утечке небольшого количества воды.

Исправив проблему, мы запустили тестирование еще раз (это можно сделать в разделе настроек базовой станции) и убедились в отсутствии неисправностей.

Как уже упоминалось, собранная система выглядит надежно, слабых мест в конструкции нам обнаружить не удалось. Тем не менее, нас огорчило отсутствие контроля протечек: у электромагнитного клапана нет соответствующих датчиков, и он не перекроет магистраль при повреждении. Отсутствует контроль протечек и на базовой станции: в случае возникновения проблем пользователь не получит своевременного оповещения.

Самый простой и быстрый способ исправить эту недоработку — установить в разрыв соединения механические клапаны. Хорошим выбором нам кажется контроллер JM-1001, доступный для труб диаметром 1/4″ и 3/8″. Более надежным и радикальным, хотя и более дорогостоящим решением будет установка беспроводных датчиков, совместимых с разнообразными системами «умного дома» — их на современном рынке великое множество.

После установки системы использовать пылесос стало значительно комфортнее: теперь можно не заботиться о своевременном опорожнении резервуара с грязной жидкостью и пополнении бака с чистой водой. Станция самостоятельно наливает и сливает, а от пользователя требуется только несложный уход, о котором мы расскажем в следующей главе.

Уход

Подключенная к водопроводу и канализации базовая станция почти не требует дополнительного внимания. Для обслуживания системы нужно только периодически осматривать внутренний фильтр резервуара для грязной жидкости и опустошать его при переполнении. После этого капроновую сетку желательно промыть под струей воды и только потом поставить на место.

Разумеется, установка комплекта не исключает стандартных регламентных процедур по уходу за пылесосом: раз в несколько недель необходимо заменять одноразовый мешок для сухого мусора, регулярно чистить поддон рабочей камеры базы и следить за чистотой датчиков робота. Но времени и сил эти работы требуют очень немного.

Выводы

Рассмотренный нами сегодня комплект для подключения роботов-пылесосов Dreame L20 и L30 к водопроводу и канализации — совершенно необходимое, на наш взгляд, дополнение к этим моделям. Возможность станции автоматического заливать чистую воду и самостоятельного избавляться от грязной снимет с владельца не слишком приятные рутинные задачи по обслуживанию робота и существенно увеличит автономность устройства.

Комплект RAW4 легко и быстро устанавливается, не требует дополнительного обслуживания и, что немаловажно, стоит не слишком существенных, по сравнению с базовым устройством, денег.

Единственный недостаток, обнаруженный нами при инсталляции и эксплуатации, — отсутствие встроенной системы защиты от протечек. В конструкцию явно напрашиваются датчики воды, совместимые с базовой станцией и мобильным приложением. Впрочем, пользователь всегда может сам решить эту проблему, установив приборы сторонних производителей.

Плюсы:

• избавление владельца от рутинного контроля уровня жидкости в резервуарах, необходимости их регулярного наполнения и опустошения
• существенное повышение автономности робота-пылесоса
• простая и надежная конструкция
• несложная инсталляция
• невысокая (относительно стоимости базового устройства) цена

Минусы:

• отсутствие системы контроля протечки жидкостей
