Кулер Thermaltake Contac 29


В продолжение темы обзоров, посвященных передовым системам охлаждения, сегодня в наш фокус мы помещаем среднебюджетный кулер от Thermaltake — Contac 29 (артикул CLP0568). На поверку, это первый продукт из ассортимента компании, где используется новомодная технология «прямого контакта» и, опять же, первый продукт, где фактически отсутствуют какие-либо элементы украшательства и эпатажа, ставшие своего рода «визитной карточкой» кулеров Thermaltake. Благо, для Contac 29 это вполне оправданный риск — его оснастка соответствует самым требовательным техническим канонам и в дополнительных маркетинговых фантиках, судя по всему, не нуждается. :) Даже более того, наш сегодняшний подопытный имеет все шансы, чтобы открыть новое, самостоятельное направление в модельной линейке бренда — серию по-настоящему «строгих» среднебюджетных кулеров, способных успешно конкурировать не только с продуктами родственного класса, но также и с моделями хай-эндовой группы. Чему, кстати, может активно посодействовать и весьма привлекательная (лучше даже сказать — интригующая) цена Contac 29, которая установлена около отметки 29 долларов.

Итак, без долгих вступительных речей давайте сразу обратимся к предмету сегодняшнего исследования — изучим его конструктивно-технические и эксплуатационные особенности, ну, и далее плавненько перейдем к главному пункту обозрения — чисто практической результативности Contac 29. Приступим!

Конструктивно-технические особенности

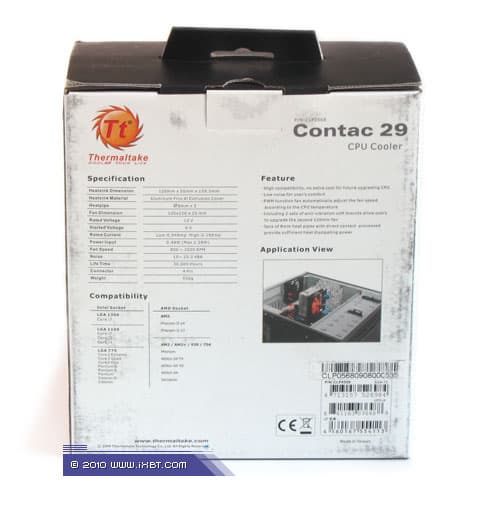

Комплектация. Продукт поставляется в компактной упаковке с внутренней выкладкой из толстого картона. Упаковка традиционно снабжена богатым иллюстративным материалом, с подробным описанием конструктивных особенностей и эксплуатационных характеристик.

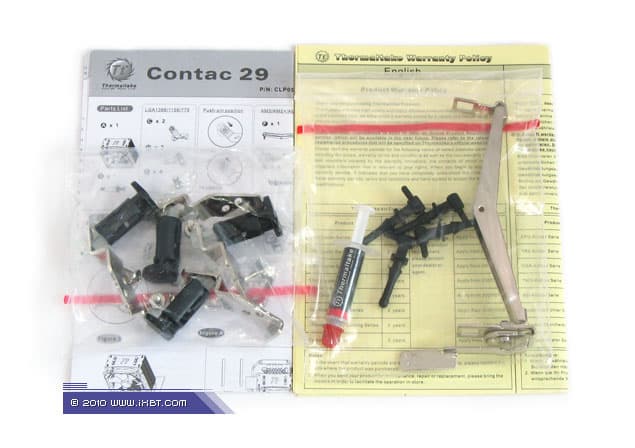

Поставка включает радиатор, фирменный вентилятор, комплект мультплатформенного крепежа (поддерживаются все актуальные платформы — Intel LGA775/LGA1156/LGA1366 и AMD Socket AM2/AM3), силиконовые штифты для фиксации опционального вентилятора, маленький шприц с термопастой, гарантийную карточку и техническое руководство (присутствует русскоязычная инструкция).

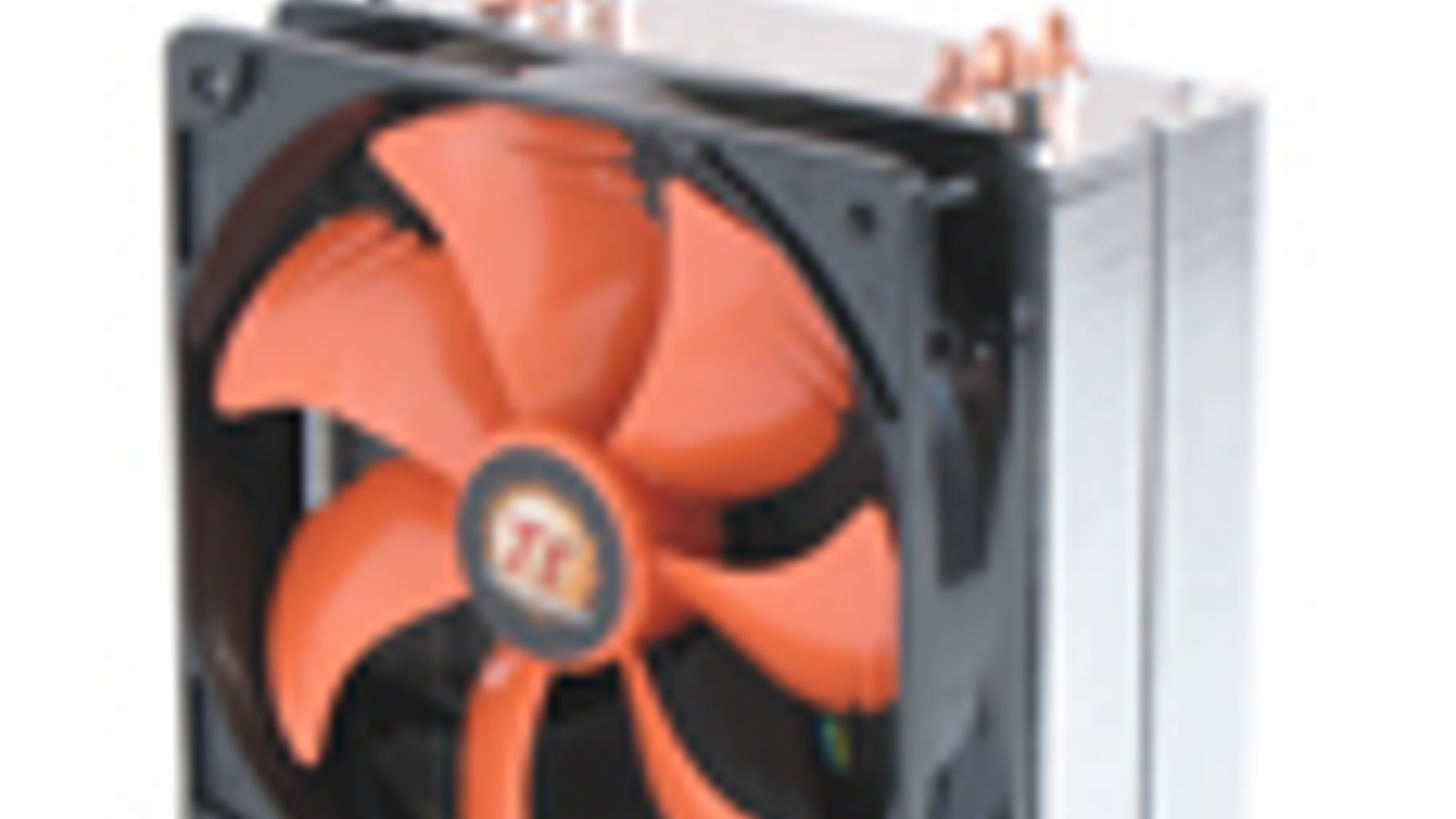

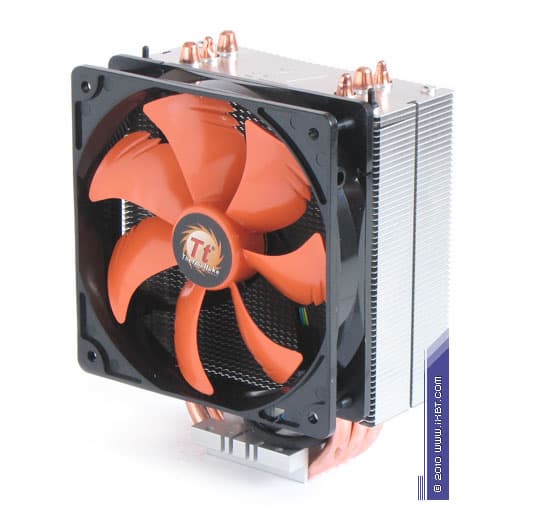

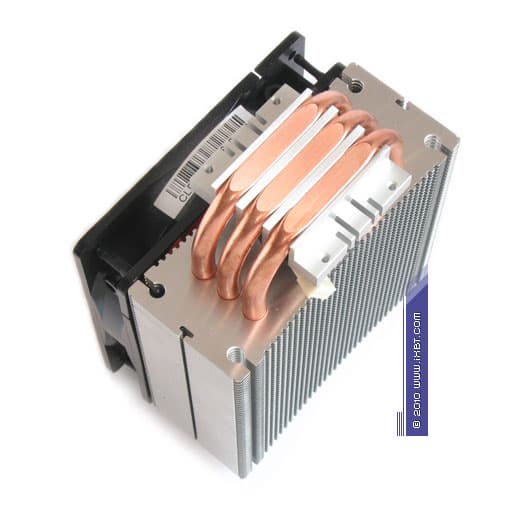

Общетехническая характеристика. Кулер представлен радиатором «башенного» конструктива, который оснащен предустановленным вентилятором типоразмера 120х120х25 мм (допускается установка еще одного опциального вентилятора типоразмера 120х120х25 мм или 120х120х38 мм). Габариты 120х78х160 мм. Вес 550 г (без учета крепежа).

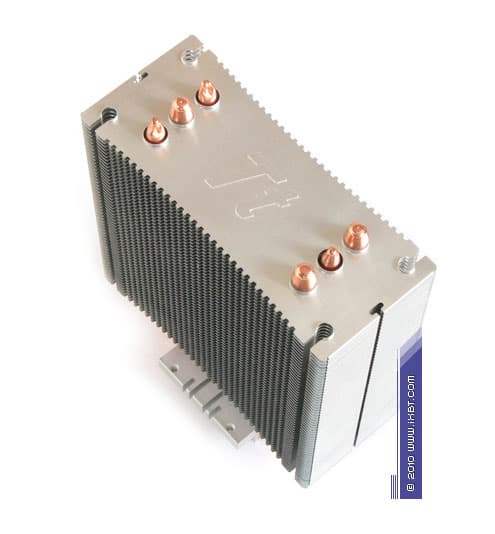

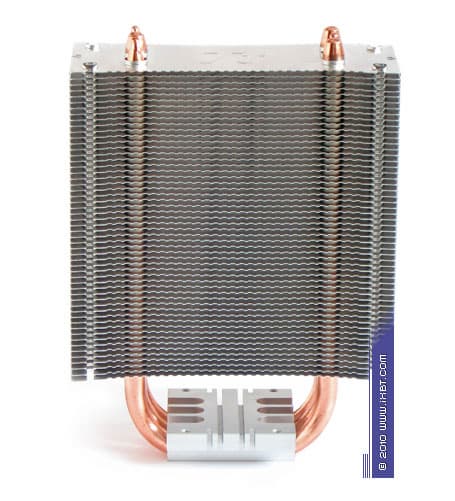

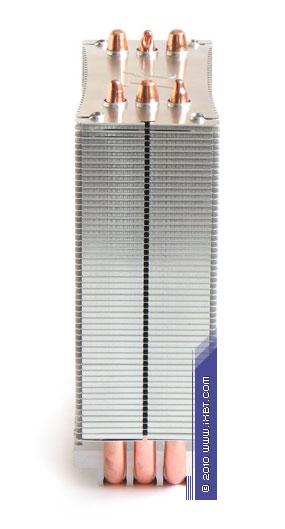

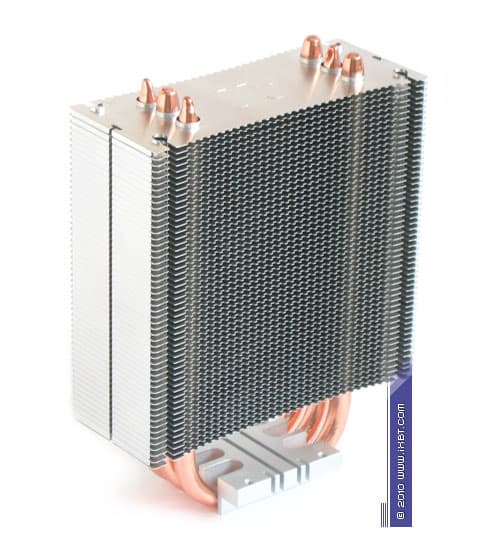

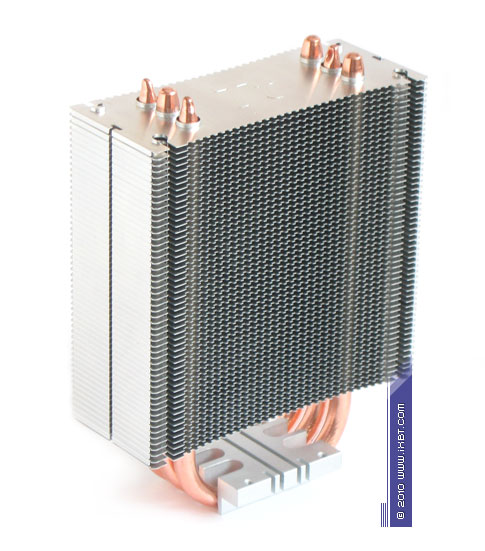

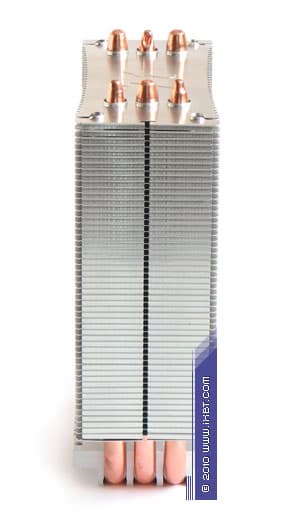

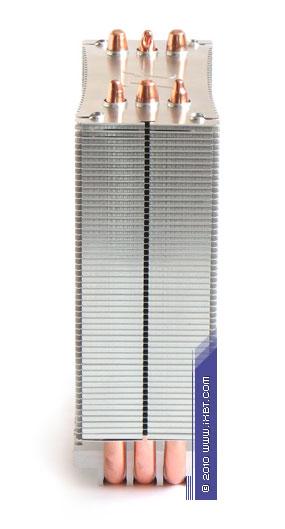

Конструктивные особенности (радиатор). «Рабочее тело» кулера базируется на технологии «прямого контакта» и имеет в своем составе три медных тепловых трубки диаметра 8 мм, алюминиевый механический держатель 53х55х14 мм и секцию алюминиевого оребрения (54 пластины, общая площадь поверхности теплообмена порядка 5500 см2).

Существенными плюсами этого конструктива являются:

  • прямое сопряжение тепловых трубок с процессором (позволяет уменьшить контактное термическое сопротивление в паре «процессор-кулер»)
  • развитая поверхность теплообмена
  • сбалансированный шаг постановки пластин (2 мм), облегчающий продув радиатора
  • «зубчатое» профилирование кромки пластин (улучшает согласованность вентилятора радиатора сразу по двум направлениям — и в аэродинамике, и в шумовых характеристиках)



Спорными моментами выступают излишняя толщина стенок в пазах механического держателя (составляет порядка 3 мм), а также упрощенное сочленение трубок и пластин оребрения (механическое обжатие). Впрочем, судя по итоговой результативности Contac 29, какого-то значимого влияния на эффективность кулера эти нюансы не оказывают.
Экспертно-техническая оценка радиатора: хорошо.

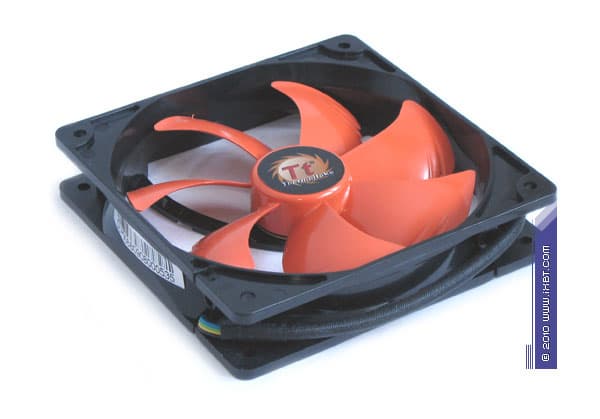

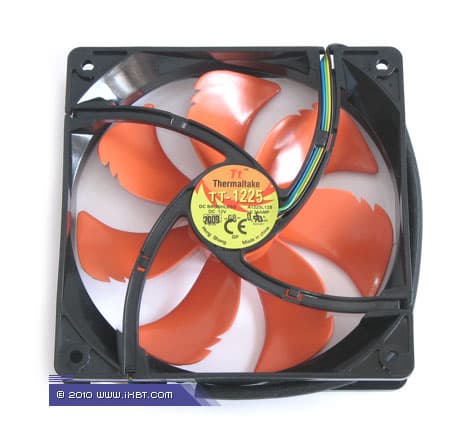

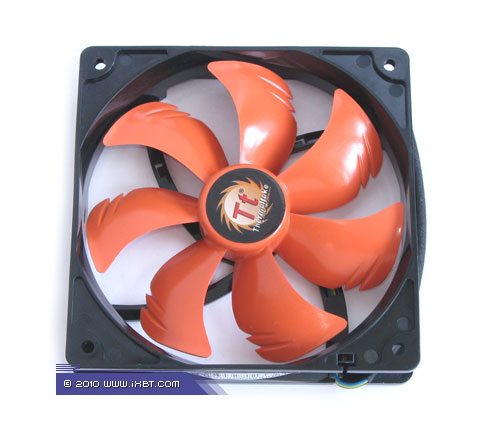

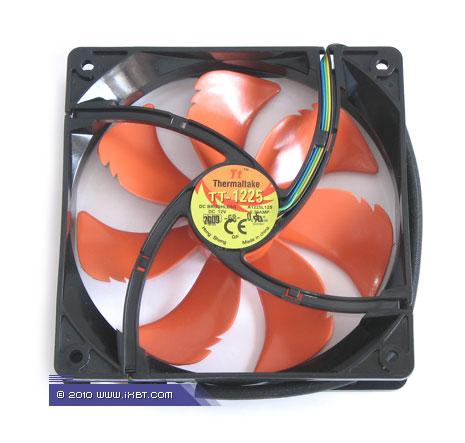

Конструктивные особенности (вентилятор). Кулер оснащен фирменным вентилятором (модель Hong Sheng A1225L12S, номинальная скорость вращения крыльчатки 2000 об/мин).

К сильным сторонам этого вентилятора можно отнести:

  • умеренно-агрессивную аэродинамику с неплохим напором
  • акустические улучшайзеры (специализированные «зазубрины» на крыльчатке, сглаженные кромки лопастей, спиралевидные стойки статора)
  • добротную механику и электронику (полнокомплектный подшипник скольжения со всеми положенными сальниками, управляющая схема на базе чипа Sanyo LB11961 со «стабилизирующими» конденсаторами)


Слабой стороной вентилятора Hong Sheng A1225L12S выступает дефицит давления в низкоскоростных функциональных режимах (обороты менее 700 об/мин). Однако, учитывая его отличную шумовую эргономику (по балансу производительности и шума он практически не уступает нашим эталонным вентиляторам — Noctua NF-P12 и Scythe Slip Stream), а также хорошо продуваемую конфигурацию радиатора, в рамках рассматриваемого кулера на этот аспект можно смело закрыть глаза.
Экспертно-техническая оценка вентилятора: отлично.

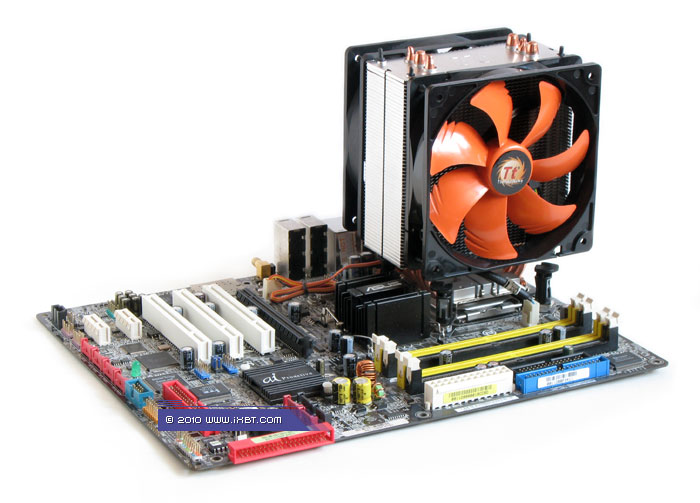

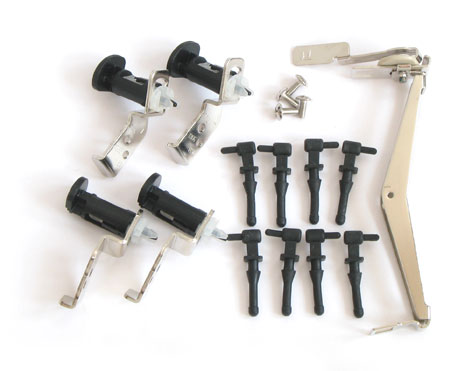

Эксплуатационная эргономика. Инсталляционный комплекс продукта предельно прост — для фиксации радиатора на платформах Intel предусмотрены 4 крепежные планки с референсными замками-кембриками, а для монтажа в сокетах AMD используется стандартизованная клипса с поворотной ручкой-рычагом. В обоих случаях крепеж обеспечивает жесткий прижим радиатора, гарантируя хороший термоконтакт и соответствие нормативным требованиям Intel/AMD. Так что, в установочных процедурах Contac 29 практически эквивалентен обращению с типовыми боксовыми кулерами.

Хорошим дополнением к эксплуатационным характеристикам продукта также выступают:

  • силиконовые штифты, смягчающие фиксацию вентиляторов (штатного и опционального)
  • широкий диапазон ШИМ-регулировки штатного вентилятора (300-2000 об/мин)
  • эффективная комплектная термопаста
  • подробная русскоязычная инструкция


Экспертно-техническая оценка эксплуатационных параметров: отлично.

Результаты тестовых испытаний (одновентиляторные сборки)

Для понимания сути вопроса настоятельно рекомендуем перед просмотром выкладки результатов обратиться к положениям нашей методики тестирования систем охлаждения премиум-класса.

Диаграмма 1. Температурные показатели (температура процессорного ядра, максимальное обесшумливание)



Диаграмма 2. Термическое сопротивление (максимальное обесшумливание)

*Ориентировочный показатель

Что ж, пусть Contac 29 и отстает от лидеров гонки в этом режиме, его результативность нельзя назвать разочаровывающей — он довольно успешно конкурирует с продуктами родственного технического конструктива (Titan Fenrir, Xigmatek Dark Knight) и опережает более высококлассный кулер Scythe Kama Angle. Тем не менее, некоторый «разлад» в показателях тестовых сборок Contac 29 все-таки присутствует — судя по всему, лимитирующим фактором здесь оказывается штатный вентилятор, который испытывает дефицит напора при функционировании на пониженных оборотах.

Ну, а что покажут результаты при референсном уровне шума 23 дБА? Смотрим!

Диаграмма 3. Температурные показатели (температура процессорного ядра, условно бесшумный домен)



Диаграмма 4. Термическое сопротивление (условно бесшумный домен)

Как и следовало ожидать, подъем оборотов вентилятора в исследуемых сборках Contac 29 дает ощутимую прибавку эффективности — кулер держится на вполне конкурентных позициях, приближаясь к показателям признанных хай-эндовых соперников. Отмечаются позитивные изменения и в «поведении» штатного вентилятора: теперь его производительность, по крайней мере, не хуже, чем у эталонной модели — Scythe Slip Stream.

Далее смотрим расстановку сил в малошумном домене, где в качестве избранных соперников, помимо хай-эндовых продуктов, добавлено «трио» кулеров среднего класса — Cooler Master Hyper 212, GlacialTech Igloo 5750 PWM и Scythe Mine Rev. B.

Диаграмма 5. Температурные показатели (температура процессорного ядра, малошумный домен)



Диаграмма 6. Термическое сопротивление (малошумный домен)

В малошумном функциональном режиме Contac 29 тоже регистрирует весьма неплохие результаты — он идет практически на равных с такими хай-эндовыми моделями, как ASUS Royal Knight, Noctua NH-U12P и Scythe Kama Angle, демонстрируя убедительное превосходство над среднебюджетными кулерами Cooler Master Hyper 212 и GlacialTech Igloo 5750 PWM. Пожалуй, именно этот режим является наиболее оптимальным для нашего подопытного, что также подтверждает его авангардное месторасположение в итоговом рейтинге, составленном по величинам соотношения эффективность-шум.

Теперь обратимся к показателям, зарегистрированным в эргономичном домене (шумовой репер 31-32 дБА).

Диаграмма 7. Температурные показатели (температура процессорного ядра, эргономичный домен)



Диаграмма 8. Термическое сопротивление (эргономичный домен)

А вот здесь картина выглядит уже более сглаженной — наблюдаем вполне уважительные показатели для продукта среднего класса, но все-таки, Contac 29 чего-то явно не добирает, чтобы закрепиться поближе к лидерам этого соревнования. Очевидно, кулер сталкивается со своеобразным термическим «насыщением», где определяющим фактором выступает уже не столько производительность вентилятора, сколько чисто физические нюансы в конструктиве радиатора — несколько лимитированная поверхность теплообмена, не самая оптимальная конфигурация теплосъема, упрощенное сопряжение трубок и пластин. Рискнем предположить, что при более внимательном отношении к деталям со стороны дизайнеров, Contac 29 мог бы добиться более интересной результативности в эргономичном режиме. Как ни крути, специалистам Thermaltake тут еще есть над чем поработать!

В завершение этого раздела приводим сравнительные диаграммы температурных показателей и термического сопротивления для штатных/эталонных конфигураций участников сегодняшнего тестирования (максимальные обороты набортных вентиляторов), диаграмму температурных показателей околосокетных индуктивных элементов (малошумный домен), а также рейтинг, составленный по величинам соотношения эффективность-шум (малошумный и эргономичный домен).

Диаграмма 9. Температурные показатели (температура процессорного ядра, штатные/эталонные режимы)



Диаграмма 10. Термическое сопротивление (штатные/эталонные режимы)



Диаграмма 11. Температурные показатели (температура околосокетных компонентов)



Диаграмма 12. Рейтинг «Соотношение эффективность/шум»

Результаты тестовых испытаний (двухвентиляторные сборки)

В процессе проведения тестовых испытаний у нас возник вопрос касательно практических аспектов применения Contac 29, ответ на который мы постараемся дать в этой части сегодняшнего обозрения.

Итак: если в качестве приоритета выдвигать шумовую эргономику, то какова результативность и практическая целесообразность использования двухвентиляторных сборок Contac 29?

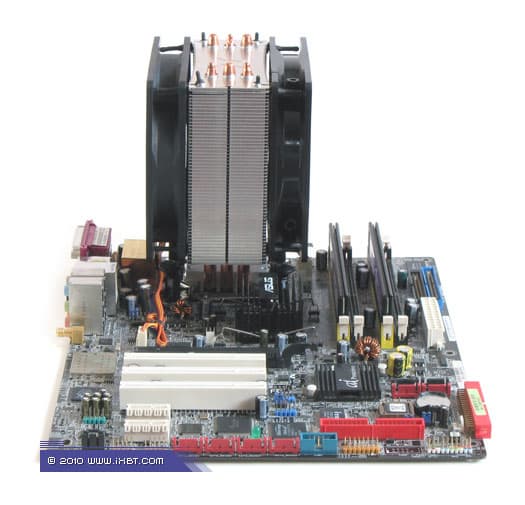

Чтобы прояснить этот момент, на радиатор подопытного кулера был установлен дополнительный высасывающий вентилятор Scythe Slip Stream (со ступенчатым изменением скорости вращения крыльчатки по отметкам 300, 500, 700, 1100 и 1900 об/мин).

Диаграмма 13. Температурные показатели (температура процессорного ядра, двухвентиляторные сборки)

Как видим, добавочный вентилятор обеспечивает серьезное улучшение термических результатов в обесшумленных функциональных режимах. Причем, масштаб этих улучшений практически одинаков и для референсного шумового показателя 20 дБА, и для показателя 23 дБА (скоростные раскладки 500+300 об/мин и 700+500 об/мин). Позитивный эффект наблюдается и при более высоких оборотах вентиляторов (раскладки 900+700 об/мин и 1300+1100 об/мин). Однако, экстремальный вариант (2000+1900 об/мин) оказывается малополезным и даже вредным с точки зрения шумовой эргономики — мизерная термическая «скидка» достигается ценой значительного ухудшения шумовых характеристик кулера.

Ответ: результативность двухвентиляторных сборок Contac 29 заслуживает пристального внимания (особенно если рассматриваются обесшумленные варианты — при скоростях 500-700 об/мин), практическая отдача от их построения весьма высока!

Выводы

Рассмотренный кулер Thermaltake Contac 29 оставляет о себе очень приятное впечатление, предлагая сбалансированный набор функциональных качеств — высокую производительность, привлекательные шумовые характеристики и расширенную мультплатформенную совместимость. Для своего класса продукт получился просто замечательным, без каких-либо междустрочий! И если отечественные партнеры Thermaltake сумеют удержать цену в рекомендованных рамках, то Contac 29 может стать отличным приобретением для всех тех пользователей, кто не любит переплачивать, но хочет получить от кулера разумный максимум, вполне пригодный для эргономичного и эффективного охлаждения топовых четырехъядерных процессоров Intel и AMD.

Итак, по результатам нашего исследования, за оригинальные технические наработки кулер Thermaltake Contac 29 получает награду в номинации «Оригинальный Дизайн».

Остается пожелать компании Thermaltake новых успехов в деле развития и совершенствования среднебюджетной линейки кулеров, сдобренных привлекательной функциональностью и разумным ценником. Ну, а мы и дальше будем следить за развитием событий на этом фронте.

Приложение 1. Методика тестирования систем охлаждения премиум-класса (платформа Intel LGA775)
