PowerLeap PL-iP3/T или Tualatin на Intel 440BX


Материал предоставлен Тестовой лабораторией ITC

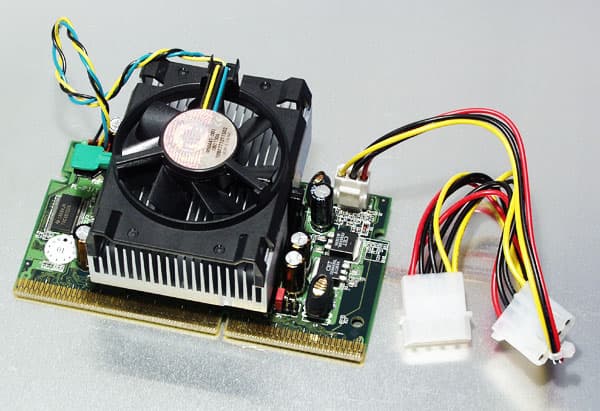

И все-таки он работает! 0,13-микронный процессор Celeron 1200 MHz, установленный в переходник Slot1-->FC-PGA2 PowerLeap PL-iP3/T, прекрасно сработался с материнской платой на базе чипсета Intel 440BX. Прежде чем перейти к результатам тестирования полученной системы, мы рассмотрим более подробно сам PL-iP3/T.

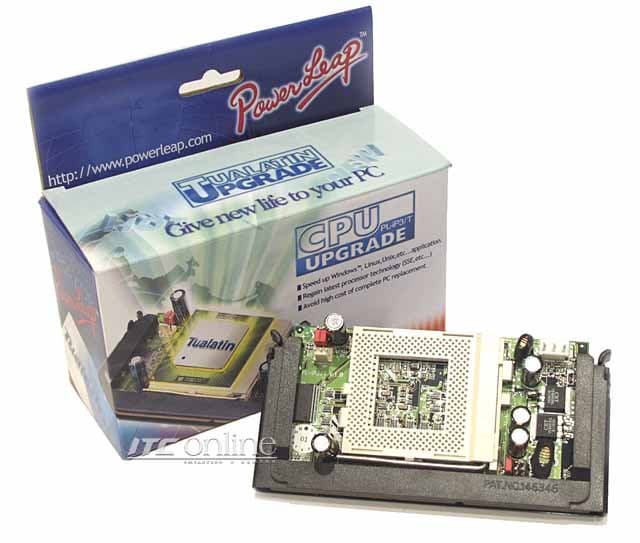

Идея, положенная в основу этого переходника, проста, чего не скажешь о ее реализации. PL-iP3/T полностью берет на себя обеспечение процессора питанием, "выключая" его из соответствующей цепи материнской платы. Так как требования 0,13-микронных Celeron и Pentium III к питанию идут гораздо дальше, чем простое снижение напряжения до 1,475 В, переходнику приходится нести "на борту" весь набор микросхем с полной "обвязкой", таким образом подменяя часть функций материнской платы. Столь сложное устройство вызывает не только уважение к инженерам компании PowerLeap, но и вполне оправданные опасения насчет его цены.



Другой важный момент -- совместимость с существующими материнскими платами. PL-iP3/T -- не панацея и не может "вылечить" абсолютно все платы под Slot 1. И хотя он совместим даже с самой первой платой на i440BX (модель Intel SE440BX "Seattle"), это не гарантирует, что он сработается с более поздними. Например, имеются серьезные проблемы с платами серии ASUS P2B, в свое время очень популярными на рынке. Текущий список плат, которые были проверены на совместимость с PL-iP3/T, можно найти на этой странице.

Энтузиасты разгона процессоров, безусловно, будут вдохновлены возможностью установить в свои системы 0,13-микронные версии Celeron. Однако здесь есть небольшое но: PL-iP3/T не допускает принудительного повышения напряжения питания ядра CPU. Правда, для умелых рук это не может быть преградой: поднять напряжение Celeron 1200 MHz до 1,675 В можно, замкнув (на свой страх и риск!) две ножки процессора либо соответствующие контакты на тыльной стороне печатной платы переходника. Информация, которая поможет определиться с правильными "пинами", доступна на сайте Intel. Для 0,13-микронных процессоров Pentium III и Pentium III-S с ядром Tualatin расположение искомых ножек аналогичное. Кстати, переходник PowerLeap PL-iP3/T поддерживает и "серверные" Pentium III-S, причем даже в двухпроцессорной конфигурации (хотя практическая ценность находится под большим вопросом).

Наш тестовый Celeron 1200 MHz при стандартных 1,475 В смог работать на частотах до 1330 MHz. После поднятия напряжения до 1,675 В (без пайки, всего лишь с помощью тонкой проволоки) нам удалось достичь 1454 MHz. Относительно невысокие результаты разгона -- следствие того, что мы использовали инженерный (то есть самый ранний) образец Celeron 1200 MHz. Однако для экспериментов нам нужен процессор с разблокированным коэффициентом умножения. В будущем мы опубликуем результаты разгона и серийной версии Celeron 1200 MHz.

Тестирование Celeron 1200 MHz происходило на материнской плате AOpen AX6BC Pro II Millennium Edition (чипсет Intel 440BX). Эта плата допускает изменение частоты FSB до 153 MHz, что в принципе является предельной частотой, при которой современные видеокарты еще способны функционировать (частота AGP=102 MHz!). Память Mushkin EMS High Performance REV 3+ позволила нам без проблем провести тестирование на частотах FSB до 153 MHz при CAS=2. Для сравнения мы выбрали процессор AMD Athlon 1700+ (1470 MHz), материнскую плату Micro-Star K7T266 Pro2 (чипсет VIA Apollo KT266A), память Crucial PC2100 DDR SDRAM (CAS=2). Обе тестовые платформы были оснащены 256 MB оперативной памяти и работали под управлением Windows 2000 Professional SP2. Другие компоненты: винчестер Seagate Barracuda ATA IV 40 GB, видеокарта Elsa Gladiac (GeForce2 GTS 32 MB).

В таблице приведены результаты официально представленного Celeron 1200 и его "вариаций", полученных путем изменения частоты шины FSB и коэффициента умножения. Практический интерес представляют не только результаты Celeron 1200 MHz, работающего в штатном режиме. Ожидается, что Intel представит в скором времени 0,13-микронные Celeron 1000 MHz и Celeron 1100 MHz, а значит, имеет смысл рассмотреть режим 143 MHz x 10. Кроме того, Celeron 1200 в штатном режиме (без поднятия напряжения) вполне может справиться с частотой 1344 MHz, полученной путем поднятия частоты FSB до 112 MHz. Наконец, мы ожидаем, что в следующем году появятся процессоры Celeron с частотами до 1400 MHz, поэтому, из результатов, полученных путем разгона, можно получить представление о том, насколько перспективной может быть материнская плата на Intel 440BX, если ее дополнить переходником PL-iP3/T.

Результаты тестирования Celeron 1200 MHz на 440BX+PowerLeap PL-iP3/T

ТестAthlon XP 1700+ 1470 MHzCel-1454 MHz (153 x 9,5)Cel-1430 MHz (143 x 10)Cel-1344 Mhz (112 x 12)Cel-1200 Mhz (100 x 12)P-III 1000 Mhz (133 x 7,5)
SYSmark 2000 Rating, баллы304283277259232224
Internet Content Creation, баллы326300293267242231
Office Productivity, баллы289271265253225219
Naturally Speaking Pref 4.0, баллы248254255209195205
Word 2000, баллы201207192181173170
Windows Media Encoder 4.0, баллы293276254225202205
3DMark2001 Pro, 640x480x16, баллы545751244989434637994045
DroneZMark, 640x480x16, fps65,6558,8758,2352,4746,5242,46
Quake III, 640x480x16, fps233,2216,6208,1173,5156,9169,2
Кодирование AVI->DivX 4.11, VirtualDub 1.4.7, мин:с1:051:421:431:441:521:44
Архивация с помощью WinAce 2.11, мин:с7:085:526:087:108:017:16
Архивация с помощью WinZip 8.0, мин:с1:051:031:031:101:171:29

Что мы видим, глядя на полученные результаты? "Древний" чипсет, видеокарта в режиме AGP 2X, винчестер в режиме UDMA/33, память SDRAM, процессор с морально устаревшим ядром — все это вместе может показывать великолепное даже по нынешним временам быстродействие. При равной тактовой частоте, пусть даже полученной путем разгона, 0,13-микронный Celeron может вполне состязаться с Athlon XP 1700+, установленным на самую скоростную платформу (PC2100 DDR SDRAM, AGP 4X, UDMA/100). Неужели технический прогресс шагнул совсем недалеко за последние 3-4 года? Нет, скорее Intel 440BX — настоящее чудо полупроводниковой техники, как и переходник PowerLeap PL-iP3/T. При стоимости самого переходника на уровне $60-65 апгрейд старой системы на 440BX до вполне современного уровня производительности обойдется во вполне умеренную сумму. Кстати, и трудоемкость этого процесса будет значительно меньше, чем замена платы с процессором (а может быть, и с памятью) и перенастройка драйверов ОС.

Продукт предоставлен компанией PowerLeap



4 января 2002 Г.
