Кулер Ice Hammer IH-4500


Продолжая тему обзоров, посвященных авангардным системам охлаждения, сегодня в наш фокус мы помещаем новый кулер от Ice Hammer — IH-4500. Этот продукт можно смело назвать апогеем инженерной мысли Ice Hammer — он является своего рода компиляцией всех предшествующих технических решений бренда, собранных в единое целое. Причем, самое похвальное — IH-4500 перенимает в основном только лучшие черты своих «прародителей», и в чисто конструктивном, и в эксплуатационном, и в эстетическом отношении. Традиционно привлекательным выглядит также ценник продукта — рекомендованная розничная стоимость порядка 1000 рублей автоматически переводит IH-4500 в среднебюджетную категорию, хотя по функциональному содержимому он вполне может соперничать с моделями хай-эндового технического класса. Что, совершенно естественно, дает ему очень серьезные маркетинговые преимущества в нелегкой конкурентной борьбе за умы и сердца покупателей.

Средняя текущая цена (количество предложений) этой модели в московской рознице (рублевый эквивалент — во всплывающей подсказке): $30(11)

Итак, без долгих вступительных речей давайте сразу обратимся к нашему тестовому объекту! В повестке дня — профилактический осмотр, исследование индивидуальных конструктивных черт, ну, и, конечно же, проверка чисто практической результативности «индивидуалиста» IH-4500. Приступим!

Конструктивные и эксплуатационные особенности

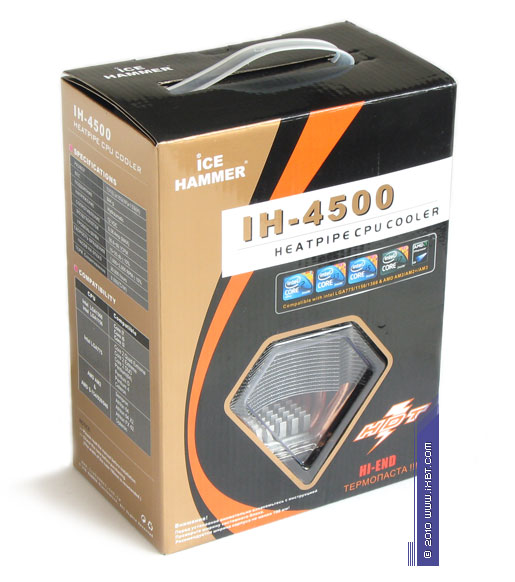

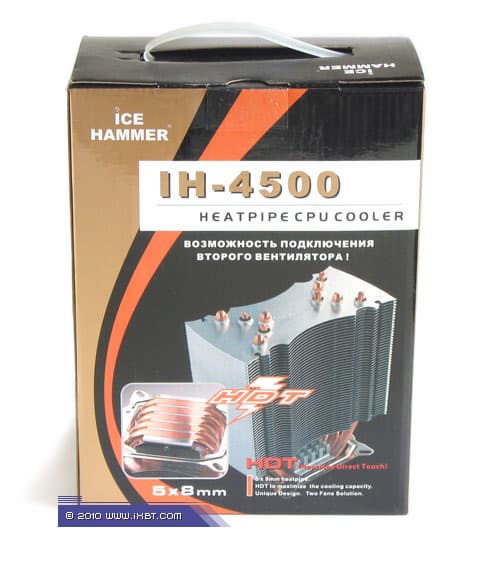

Комплектация. Продукт поставляется в небольшой картонной упаковке с внутренним пластиковым блистером. Упаковка традиционно снабжена подробным русскоязычным описанием с сопутствующими иллюстрациями.

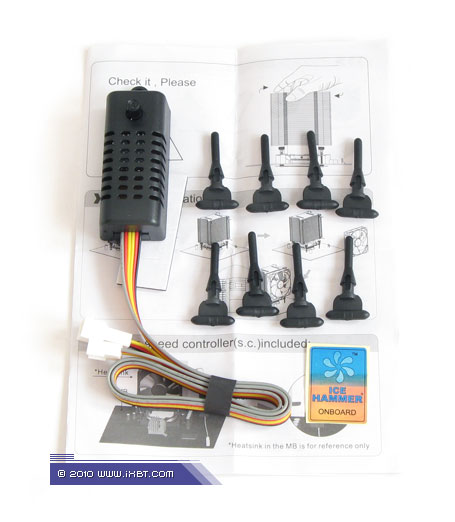

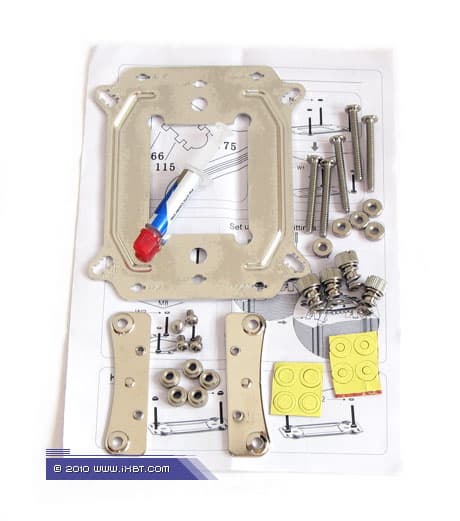

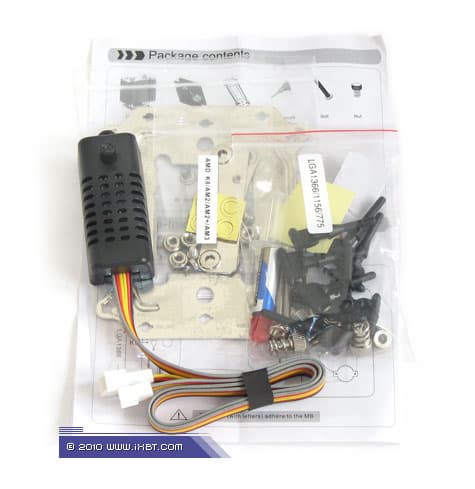

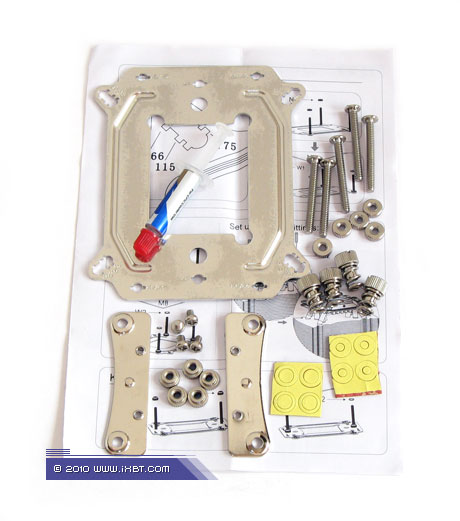

Поставка включает радиатор, вентилятор, отсортированный комплект мультплатформенного крепежа (поддерживается все актуальные платформы — Intel LGA775/LGA1156/LGA1366 и Socket AM2/AM3), набор силиконовых штифтов для фиксации вентилятора (8 шт), регулируемый переходник электропитания, маленький шприц с термопастой, фирменный стикер и краткое техническое руководство.

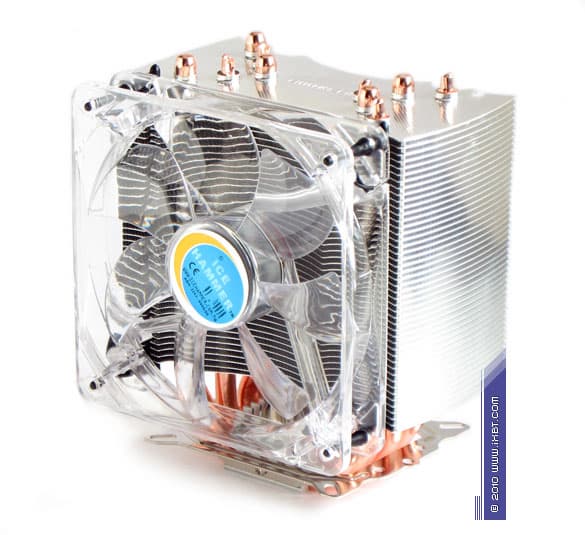

Общетехническая характеристика. Кулер представлен радиатором «башенного» конструктива, который в процессе инсталляции дополняется комплектным вентилятором типоразмера 120×120×25 мм (допускается установка еще одного опционального вентилятора). Габариты 131×103×153 мм. Вес 850 г (без учета крепежа).

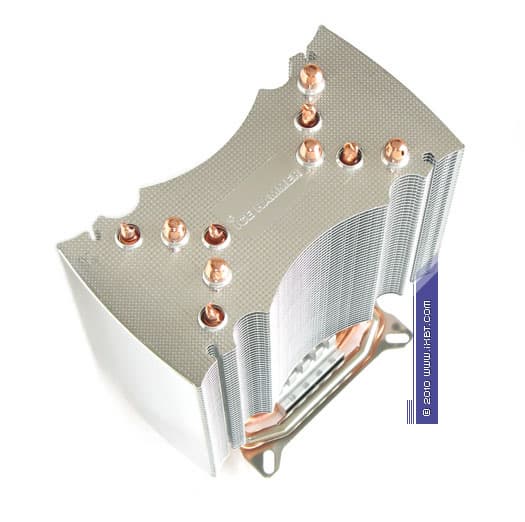

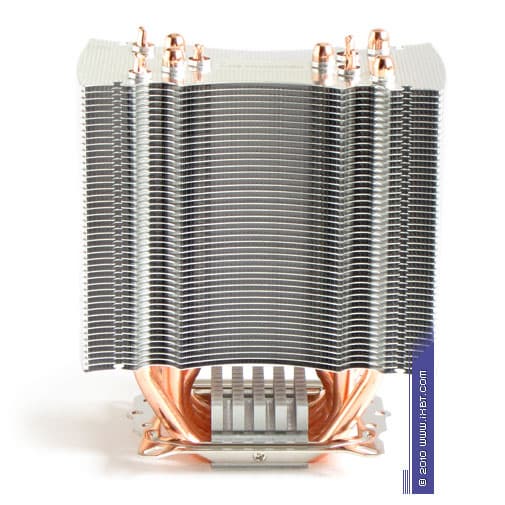

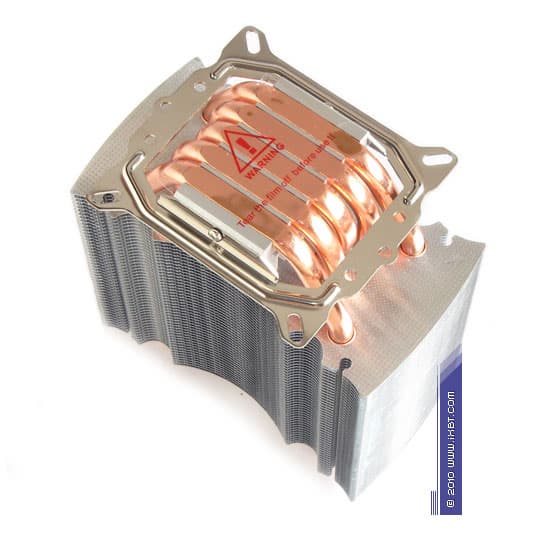

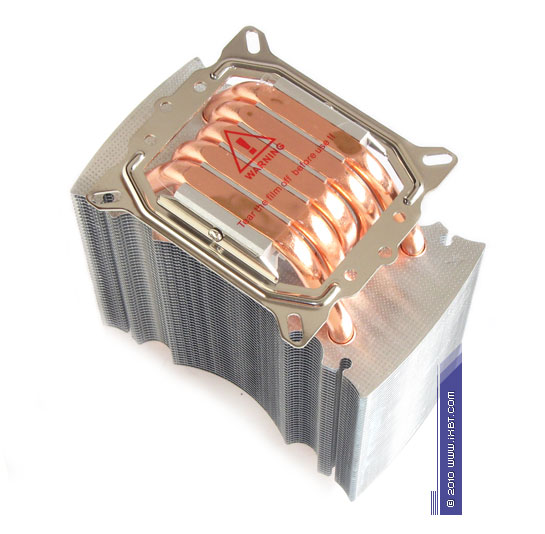

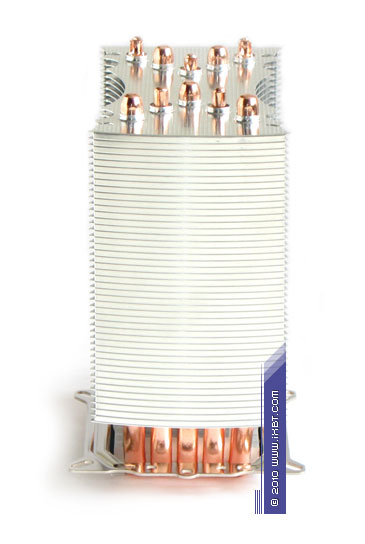

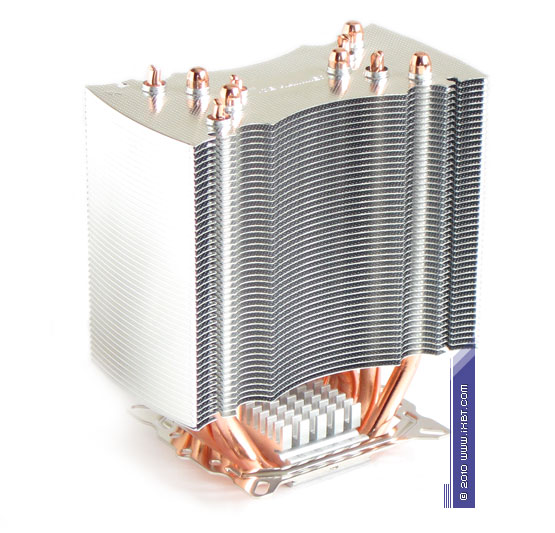

Конструктивные особенности (радиатор). «Рабочее тело» кулера базируется на технологии «прямого контакта» и имеет в своем составе пять медных тепловых трубок диаметра 8 мм, вспомогательный алюминиевый радиатор 35×56×21 мм и секцию алюминиевого оребрения (46 пластин, общая площадь поверхности теплообмена порядка 8000 см2).


Достоинствами конструктива IH-4500 являются:

  • прямое сопряжение тепловых трубок с процессором
  • развитая поверхность теплообмена
  • оптимальный шаг размещения пластин (порядка 2 мм), обеспечивающий эффективный продув радиатора
  • насыщенный теплотранспорт (трубки увеличенного диаметра)
  • оптимальный теплосъем (узкие пазы механического держателя, широкие контактные участки трубок)
  • размеренная постановка трубок в секции оребрения (без скученности и с минимальным взаимным подогревом)
  • «пупырчатая» поверхность пластин (многочисленные миниатюрные «пупырышки» играют роль турбулизаторов потока, которые повышают интенсивность теплоотдачи при использовании низкоскоростных вентиляторов)


В то же время, присутствуют и спорные моменты — это:

  • закрытые «торцы» оребрения (такая структура ухудшает вентиляцию в условиях слабонапорных потоков и фактически запрещает использование «пассивного» режима при стандартной установке радиатора — в ориентации «Юг-Север»)
  • упрощенное сопряжение трубок и оребрения (выполнено механическим обжатием)
  • избыточное количество тепловых трубок (основной теплотранспорт обеспечивают три центральные трубки, две других трубки работают «по остаточному принципу»)

Экспертно-техническая оценка радиатора: отлично.

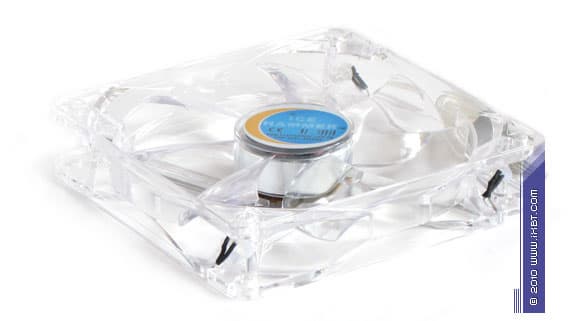

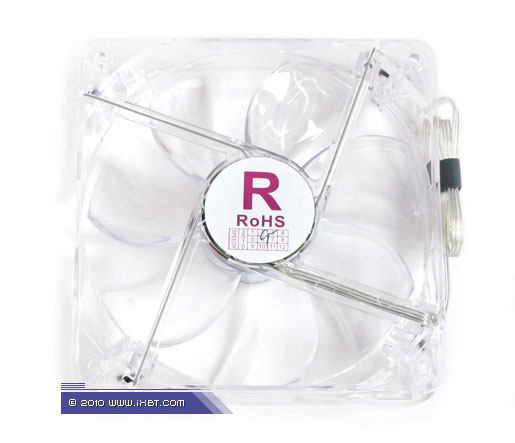

Конструктивные особенности (вентилятор). Кулер оснащен фирменным вентилятором (аналог модели Yate Loon D12SH-12, номинальная скорость вращения крыльчатки 2000 об/мин).

В качестве достоинств этого вентилятора можно выделить:

  • умеренно-агрессивную аэродинамику (с хорошим балансом производительности и шумовых характеристик)
  • добротную механику (улучшенный подшипник скольжения с «закрытым» рабочим блоком)
  • аккуратную электронику (управляющая схема на базе чипа ES211, приправленная «сглаживающими» конденсаторами)
  • моддинговые компоненты (прозрачный корпус и крыльчатка, 4 ярко-голубых светодиода)

Принимая во внимание среднебюджетный характер продукта, сколько-нибудь значимых недостатков для вентилятора такого класса здесь не обнаруживается. Экспертно-техническая оценка вентилятора: отлично.

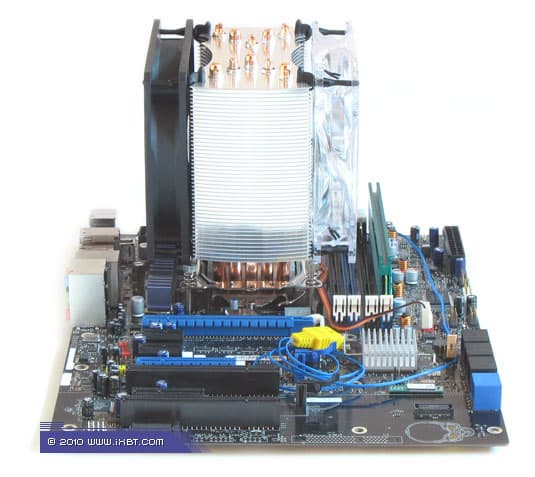

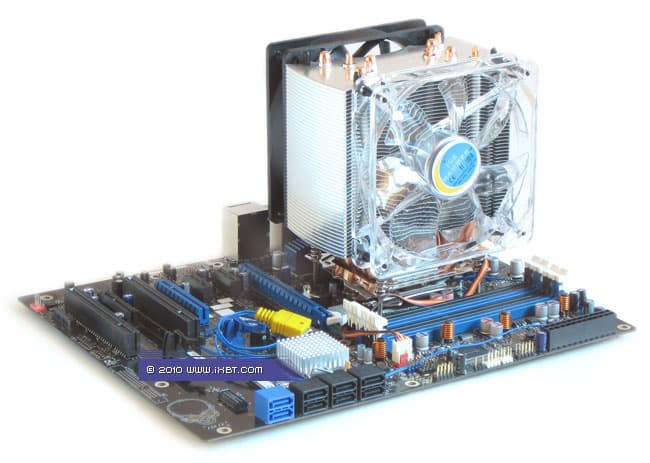

Эксплуатационная эргономика. Инсталляционный комплекс продукта претерпел значительные изменения по сравнению с предшествующими моделями IH-4401 и IH-4405: хотя общая идеология «полуинтегрированного» монтажа осталась прежней — одна из фиксирующих деталей уже предустановленна на радиаторе, собственно сам конструктив крепежных приспособлений переработан в сторону повышения надежности сопряжения радиатора и процессора. Теперь фиксация кулера осуществляется не какими-то хлипкими клипсами, а полноценным винтовым крепежом, в равной степени адаптированным и для платформ Intel LGA775/1156/1366, и для систем AMD Socket AM2/AM3!

Конечно, это сопряжено с некоторыми попущениями в части удобства инсталляции — винтовой крепеж вполне ожидаемо затрудняет процедуру установки и требует от пользователя определенной сноровки. Но, как бы там ни было, все побочные трудозатраты здесь с лихвой компенсируются «железобетонной» посадкой кулера в сокете (что, кстати говоря, является важным моментом не только касаемо вопросов надежности крепежа, но и качества термического контакта в паре «процессор-радиатор»).

Дополнительными эксплуатационными плюсами IH-4500 засчитываются:

  • переходник-регулятор электропитания вентилятора
  • резиновые штифты, смягчающие фиксацию вентилятора на радиаторе
  • эффективная штатная термопаста

Экспертно-техническая оценка эксплуатационных параметров: отлично.

Результаты тестовых испытаний

Для понимания сути вопроса настоятельно рекомендуем перед просмотром выкладки результатов обратиться к положениям нашей методики тестирования систем охлаждения.

Замечание. При проведении тестовых испытаний был выбран режим повышенной тепловой нагрузки (оценочная величина тепловой мощности 150 Вт).

Диаграмма 1. Температурные показатели (температура процессорной «крышки», максимальное обесшумливание)



Диаграмма 2. Термическое сопротивление (максимальное обесшумливание)

Как видим, обесшумленная результативность IH-4500 в гораздо большей степени разочаровывает, чем воодушевляет: наш подопытный лишь немного опережает своих «собратьев» IH-4401 и IH-4405, но при этом заметно уступает в соперничестве с ближайшими хай-эндовыми конкурентами — Titan Fenrir и Zalman CNPS10X Performa. Не лучшим получается и сравнение с «родственником» IH-4350B, который демонстрирует более интересную функциональность, несмотря на упрощенную техническую конфигурацию. Судя по всему, наследственная особенность предшествующих серий IH-4401/IH-4405 (радиатор с закрытыми торцами и толстым оребрением) играет явно не на повышение эффективности в условиях дефицитной вентиляции. Так что, рассчитывать на хорошие показатели бесшумных сборок IH-4500, увы, не приходится

Ну, а что покажут результаты при референсном уровне шума 23 дБА? Смотрим!

Диаграмма 3. Температурные показатели (температура процессорной «крышки», условно бесшумный домен)



Диаграмма 4. Термическое сопротивление (условно бесшумный домен)

Ситуация кардинально улучшается, однако назвать ее блестящей вряд ли возможно: хотя сравнение с результатами «одноклассников» дает уже вполне благопристойную картину, отставание от лидирующих продуктов по-прежнему очень велико (достигает 13 °C). Таким образом, нам еще раз приходится указать на ослабленную эффективность радиатора IH-4500, оснащенного тихоходными вентиляторами (на скорости до 700 об/мин).

Далее смотрим расстановку сил в малошумном домене, где в качестве избранных соперников, помимо хай-эндовых продуктов, добавлено «трио» кулеров среднего класса — Cooler Master Hyper 212 Plus, Ice Hammer IH-4350B и Thermaltake Contac 29.

Диаграмма 5. Температурные показатели (температура процессорной «крышки», малошумный домен)



Диаграмма 6. Термическое сопротивление (малошумный домен)

Что ж, имеем вполне ожидаемый результат: подъем оборотов вентилятора дает хорошую прибавку эффективности, и кулер закрепляется на уважительных позициях, активно соперничая с такими серьезными продуктами, как Noctua NH-U12P и GlacialTech F101 PWM. Весьма красноречивым выглядит также прямое сопоставление с «собратьями» IH-4401 и IH-4405, штатные конфигурации которых отстают от IH-4500 на 10-12 °C! И даже если сделать акцент на тот факт, что здесь в основном прослеживается «заслуга» предшествующих кулеров Ice Hammer («заслуга» именно в кавычках, поскольку выбор вентилятора там был сделан, мягко говоря, необдуманно), а технические преимущества собственно самого новичка IH-4500 не так уж очевидны, улучшения совокупной функциональности нашего подопытного все равно остаются предельно четкими и ясными.

Теперь обратимся к показателям, зарегистрированным в эргономичном домене (шумовой репер 31-32 дБА).

Диаграмма 7. Температурные показатели (температура процессорной «крышки», эргономичный домен)



Диаграмма 8. Термическое сопротивление (эргономичный домен)

Развитие событий вновь благоволит IH-4500 — он демонстрирует абсолютное лидерство в среднебюджетной группе, существенно опережая всех своих прямых конкурентов, и приближается к показателям референсных хай-эндовых кулеров — Scythe Mugen 2 и Xigmatek Thor's Hammer. Пожалуй, именно этот режим является наиболее оптимальным для нашего сегодняшнего подопытного, что также подтверждает вполне достойное месторасположение эргономичной сборки IH-4500 в итоговом рейтинге, составленном по величинам соотношения эффективность-шум. Однако победным маршам все-таки не удается заглушить некоторую досаду на его слабую результативность в обесшумленных режимах, ведь термический потенциал IH-4500, по идее, можно легко развить и в сборках с тихоходными вентиляторами. Так что, как ни крути, спецам Ice Hammer здесь еще есть над чем поразмыслить!

В завершение этого раздела приводим сравнительные диаграммы температурных показателей и термического сопротивления для штатных/эталонных конфигураций участников сегодняшнего тестирования (максимальные обороты набортных вентиляторов), а также рейтинг, составленный по величинам соотношения эффективность-шум (малошумный и эргономичный домен).

Диаграмма 9. Температурные показатели (температура процессорной «крышки», штатные/эталонные режимы)



Диаграмма 10. Термическое сопротивление (штатные/эталонные режимы)



Диаграмма 11. Рейтинг «Соотношение эффективность/шум»

Результаты тестовых испытаний (двухвентиляторные конфигурации)

В процессе проведения тестовых испытаний у нас возник вопрос касательно практических аспектов применения Ice Hammer IH-4500, ответ на который мы постараемся дать в этой части сегодняшнего обозрения.

Итак: если в качестве приоритета выдвигать шумовую эргономику, то какова результативность и практическая целесообразность использования двухвентиляторных сборок Ice Hammer IH-4500?

Чтобы прояснить этот момент, в дополнение к штатному нагнетающему вентилятору на радиатор подопытного кулера устанавливался высасывающий вентилятор Scythe Slip Stream со ступенчатым изменением скорости вращения крыльчатки по отметкам 300, 500, 700, 1100 и 1900 об/мин (для проверок, предусмотренных режимом максимального обесшумливания, штатный вентилятор заменялся на референсный Scythe Slip Stream 500 об/мин).

Диаграмма 12. Температурные показатели (температура процессорной «крышки»)

Что ж, наблюдаем почти дословное повторение ситуации, которая имела место при исследовании предшествующей серии IH-4401. Прежде всего, тут следует отметить незначительный (по сравнению с другими продуктами родственного класса) рост эффективности в максимальном обесшумливании (сборка 500+300 об/мин) — для адекватного «обслуживания» нашего подопытного недостаточно даже двух тихоходных вентиляторов, они просто не могут продуть крупногабаритный радиатор IH-4500! Однако подъем оборотов меняет расстановку сил, причем, наиболее эффективной оказывается следующая «ступенька» (сборка 700+500 об/мин), которая демонстрирует термическую скидку в 7 °C. То есть, на этом рабочем участке усиление давления оказывается уже весьма и весьма действенным мероприятием, стимулирующим теплоотдачу в оребрении. Причина такого поведения кроется в специфическом конструктиве IH-4500 — «заточка» радиатора под высоконапорные потоки ожидаемо пасует перед максимальным обесшумливанием, но в «средней зоне» (вентиляторы на скорости 700-900 об/мин) она дает занятный побочный эффект, фактически превращающий недостаток в достоинство.

Ответ: результативность двухвентиляторных сборок Ice Hammer IH-4500 очень любопытна, но практическая отдача от их построения заметна только для вариантов с малошумными вентиляторами (скорость 700-900 об/мин).

Выводы

Рассмотренный продукт Ice Hammer IH-4500 производит исключительно приятное впечатление, демонстрируя отличную функциональность и почти что безупречное конструктивное исполнение! В этом отношении он перекликается с недавно изученным гигантом воздушного охлаждения от Noctua — как NH-D14 выступает абсолютным лидером в своей маркетинговой группе (премиум-классе), определяя новые стандарты для всего рынка кулеров в целом, так и IH-4500, в силу принадлежности к более легкой весовой категории, поднимает планку уже для среднебюджетных продуктов, заставляя изрядно понервничать своих ближайших хай-эндовых соперников. Конечно, ситуация тут не так безоблачна, как в случае с премиальным чемпионом Noctua — отдельные промахи все-таки есть, и к ним, прежде всего, следует отнести довольно скромную результативность в обесшумленных рабочих режимах и трудоемкую инсталляцию. Но если просуммировать сугубо положительные моменты по длинному списку его потребительских качеств, то вывод напрашивается сам собой: IH-4500 — это «стопудовый хит», который мы можем смело рекомендовать для эффективного и эргономичного охлаждения топовых четырехъядерных (а также шестиядерных) процессоров Intel и AMD при реальной тепловой нагрузке вплоть до 150-170 Вт.

Итак, по итогам нашего исследования, за оригинальные технически наработки кулер Ice Hammer IH-4500 получает награду в номинации «Оригинальный Дизайн».

Остается пожелать бренду Ice Hammer новых успехов в деле совершенствования среднебюджетных кулеров, сдобренных авангардным комплексом потребительских качеств. Ну, а мы и дальше будем следить за развитием событий на этом фронте.




23 сентября 2010 Г.
