Ice Hammer IH-4350B

Комплектация. Продукт поставляется в картонной упаковке с внутренней выкладкой из вспененного полиэтилена. Упаковка снабжена достаточно подробным русскоязычным описанием с сопутствующими иллюстрациями.

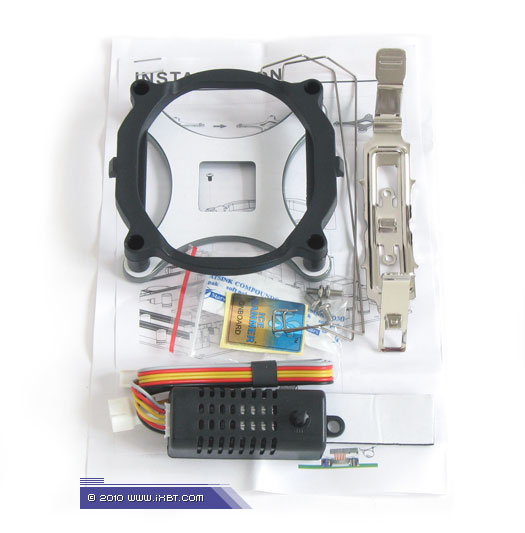

Поставка включает радиатор, вентилятор, комплект крепежа (в версии Revision 2 поддерживаются платформы Intel LGA775 и Socket 939/AM2/AM3), фиксирующие скобки для вентилятора (2 шт), регулируемый переходник электропитания, пакетик с термопастой, фирменный стикер и краткое техническое руководство.

Общетехническая характеристика. Кулер представлен радиатором «башенного» конструктива, который в процессе инсталляции дополняется комплектным вентилятором типоразмера 120х120х25 мм. Габариты 126х75х150 мм. Вес 560 г (без учета крепежа).

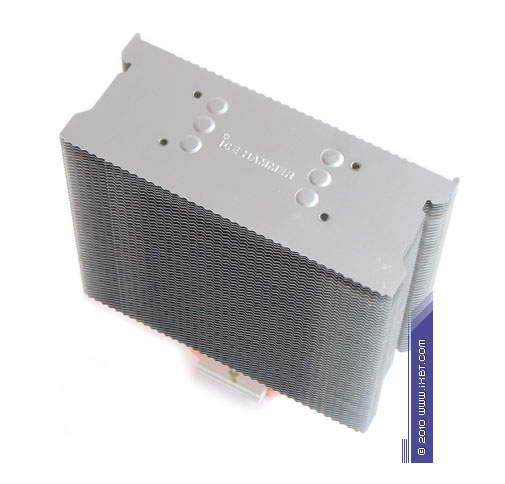

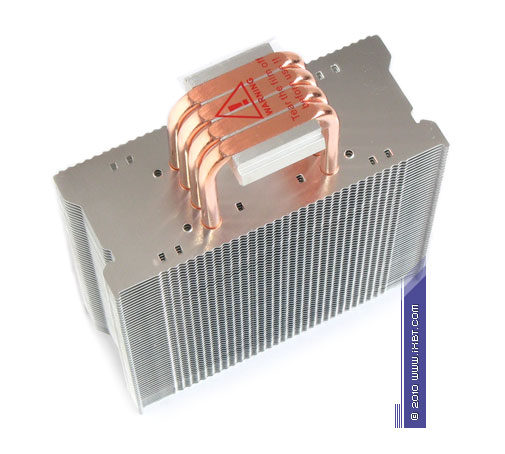

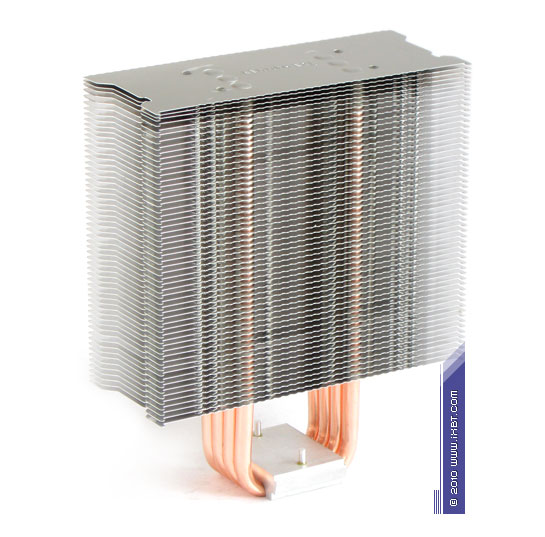

Конструктивные особенности (радиатор). «Рабочее тело» кулера базируется на технологии «прямого контакта» и имеет в своем составе четыре медные тепловые трубки диаметра 6 мм, алюминиевый механический держатель 29х42х10 мм и секцию алюминиевого оребрения (57 пластин, общая площадь поверхности теплообмена порядка 6500 см2).



Достоинствами конструктива IH-4350 выступают:

  • прямое сопряжение тепловых трубок с процессором
  • развитая поверхность теплообмена
  • оптимальный теплосъем (узкие пазы механического держателя, широкие контактные участки трубок)
  • сбалансированный шаг размещения пластин (2 мм)
  • «зубчатое» профилирование кромок пластин (улучшает согласованность вентилятора радиатора сразу по двум направлениям — и в аэродинамике, и в шумовых характеристиках)


За вычетом упрощенного сопряжения трубок и пластин, выполненного механическим обжатием, каких-то других спорных моментов этот конструктив не обнаруживает. Экспертно-техническая оценка радиатора: отлично.

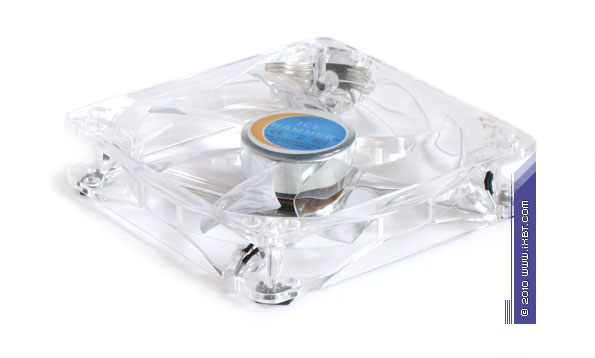

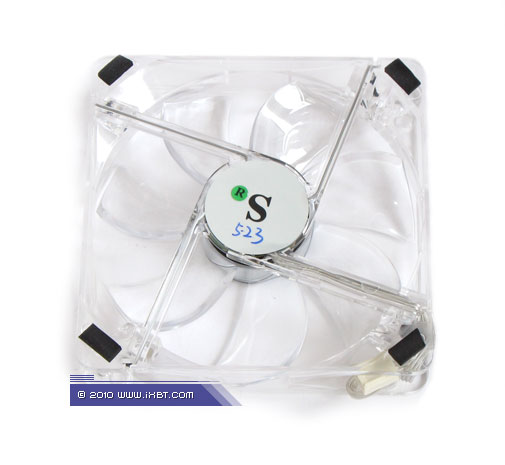

Конструктивные особенности (вентилятор). Кулер оснащен фирменным вентилятором (аналог модели Yate Loon D12SH-12, номинальная скорость вращения крыльчатки 2000 об/мин).

В качестве достоинств этого вентилятора можно выделить:

  • умеренно-агрессивную аэродинамику (с хорошим балансом производительности и шумовых характеристик)
  • добротную механику (улучшенный подшипник скольжения с «закрытым» рабочим блоком)
  • аккуратную электронику (управляющая схема на базе чипа ES211, приправленная «сглаживающими» конденсаторами)
  • моддинговые компоненты (прозрачный корпус и крыльчатка, 4 ярко-голубых светодиода)

Принимая во внимание среднебюджетный характер продукта, сколько-нибудь значимых недостатков для вентилятора такого класса здесь не обнаруживается. Экспертно-техническая оценка вентилятора: отлично.

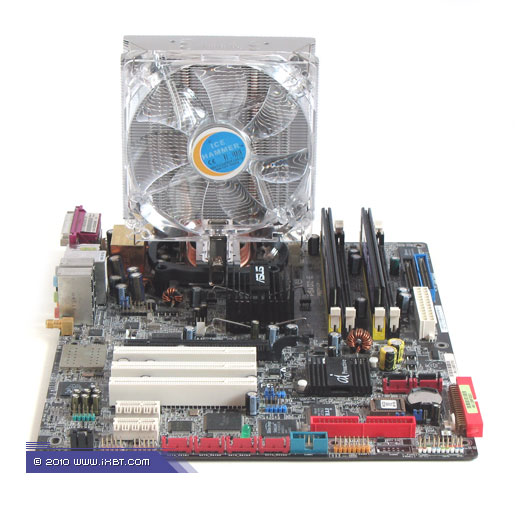

Эксплуатационная эргономика. Инсталляционный комплекс IH-4350 следует идеологии, вполне типичной для продуктов среднего класса: на платформе Intel сперва устанавливается вспомогательная крепежная рамка (совместно с пластиной-супинатором), и далее уже на ней радиатор монтируется с помощью двухконтактной клипсы-перекладины, а в системах AMD фиксация осуществляется непосредственно к зубцам сокетной рамы. Оба этих варианта не требуют каких-то сверхъестественных манипуляций, обычно свойственных обращению с крупногабаритными хай-эндовыми кулерами — напротив, они являются доступными и интуитивно понятными даже для начинающих пользователей.

Дополнительными эксплуатационными плюсами IH-4350 засчитываются:

  • переходник-регулятор электропитания вентилятора
  • смягчающие прокладки из вспененной резины, смонтированные на вентиляторе
  • эффективная штатная термопаста

Экспертно-техническая оценка эксплуатационных параметров: отлично.

Ice Hammer IH-4401A

Комплектация. Продукт поставляется в небольшой картонной упаковке с внутренним пластиковым блистером. Упаковка имеет все необходимые ориентиры, характеризующие содержимое — богатый иллюстративный материал с русскоязычным описанием технических особенностей и эксплуатационных характеристик.


Поставка включает радиатор, вентилятор, комплект крепежа (в версии Revision 2 поддерживаются платформы Intel LGA775 и Socket 939/AM2/AM3), набор силиконовых штифтов для фиксации вентилятора (8 шт), регулируемый переходник электропитания, маленький шприц с термопастой, фирменный стикер и краткое техническое руководство.

Общетехническая характеристика. Кулер представлен радиатором «башенного» конструктива, который в процессе инсталляции дополняется комплектным вентилятором типоразмера 120х120х25 мм (допускается установка еще одного опционального вентилятора). Габариты 125х105х155 мм. Вес 800 г (без учета крепежа).

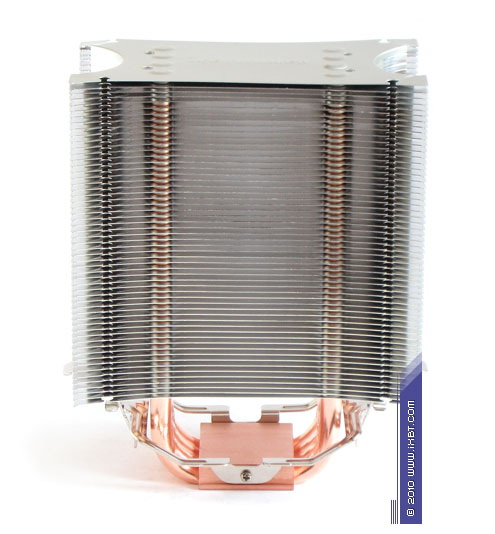

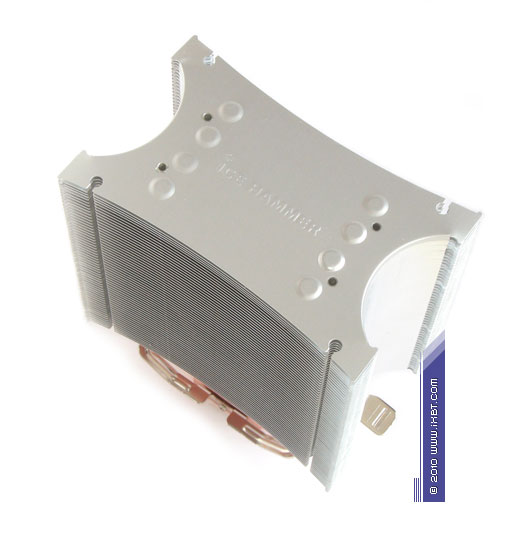

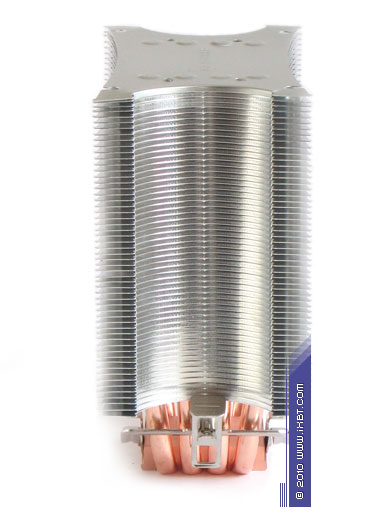

Конструктивные особенности (радиатор). «Рабочее тело» кулера базируется на технологии «прямого контакта» и имеет в своем составе четыре медные тепловые трубки диаметра 8 мм, медный механический держатель 35х48х10 мм и секции алюминиевого оребрения (56 пластин, общая площадь поверхности теплообмена порядка 7000 см2).

В качестве существенных плюсов радиатора IH-4401 следует отметить:

  • прямое сопряжение тепловых трубок с процессором
  • развитую поверхность теплообмена
  • насыщенный теплотранспорт (трубки увеличенного диаметра)
  • оптимальный теплосъем (узкие пазы механического держателя, широкие контактные участки трубок)
  • размеренную постановку трубок в секции оребрения (без скученности и с минимальным взаимным подогревом)




Но присутствуют и спорные моменты — это:

  • шаг размещения пластин (2 мм), который, при длине межреберных каналов более 6 см, затрудняет эффективный продув радиатора
  • закрытые «торцы» оребрения (такая структура ухудшает вентиляцию при использовании низкооборотистых вентиляторов)
  • упрощенное сопряжение трубок и оребрения (выполнено механическим обжатием)
Экспертно-техническая оценка радиатора: хорошо.

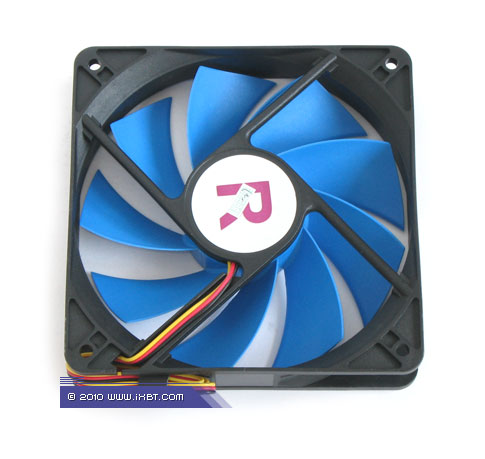

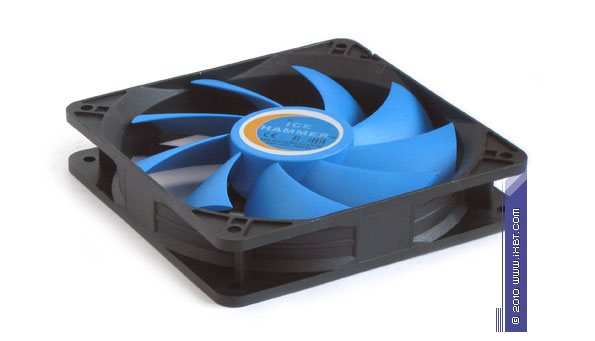

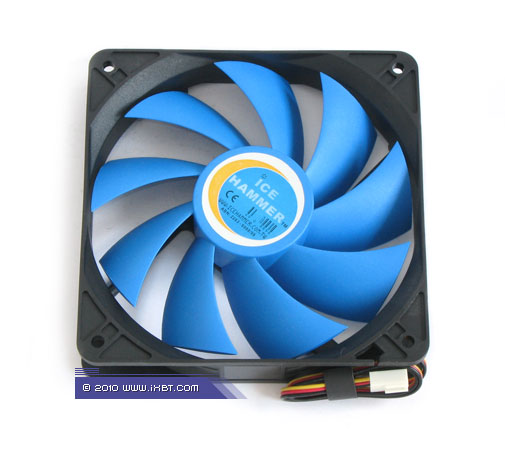

Конструктивные особенности (вентилятор). Кулер оснащен фирменным вентилятором (аналог модели Everflow R121225SH, номинальная скорость вращения крыльчатки 2000 об/мин).

К сильным сторонам этого вентилятора можно отнести:

  • улучшенный подшипник скольжения
  • аккуратную электронику (схема на базе чипа-аналога ES211, приправленная «сглаживающими» конденсаторами)


Однако добротная электромеханика здесь практически полностью перечеркнута довольно архаичным и малоэффективным аэродинамическим оформлением, которое усугубляется неэргономичными шумовыми характеристиками («гул» крыльчатки весьма ощутим не только на повышенных, но даже и на пониженных оборотах). Признаться, критерии выбора подобного вентилятора нам не совсем ясны, ведь гораздо более интересная модель уже присутствует в серии IH-4350, и, по большому счету, нет никаких препятствий для ее использования в серии IH-4401. Экспертно-техническая оценка вентилятора: удовлетворительно.

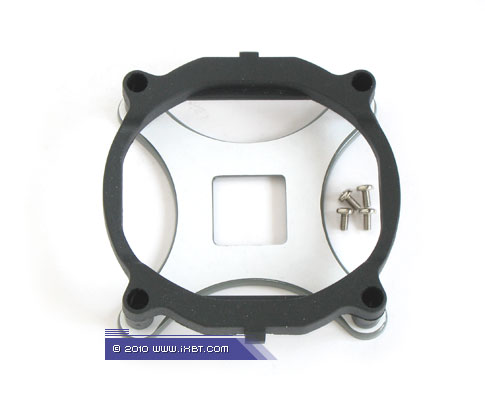

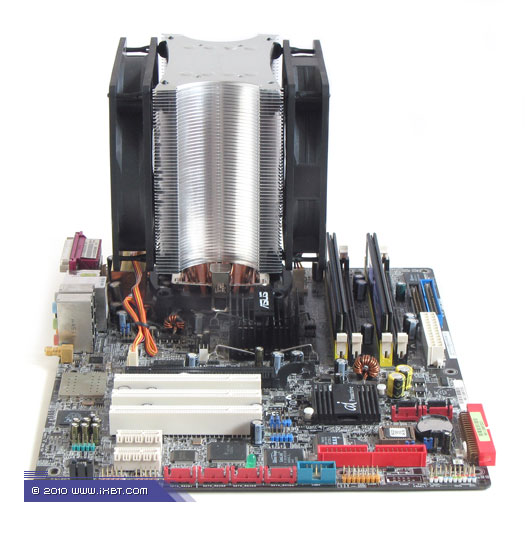

Эксплуатационная эргономика. Инсталляционный комплекс продукта представляется довольно оригинальным: вместо разделения установочных приспособлений и собственно самого кулера, что является стандартом де-факто среди продуктов среднего и топового класса, здесь основная часть крепежа, наоборот, жестко зафиксирована на радиаторе — в виде специализированной качели-перекладины. С одной стороны, это значимо упрощает инсталляцию — и на платформе Intel (где потребуется смонтировать вспомогательную крепежную рамку), и в системах AMD (где кулер крепится непосредственно в сокет).

Однако, с другой стороны, мы не склонны разделять оптимизм разработчиков по отношению к двухвентиляторным конфигурациям IH-4401 — при суммарном весе более 1 кг гарантировать надежную фиксацию кулера таким крепежом будет весьма неосмотрительно. По-хорошему, спецам Ice Hammer следовало бы озаботиться выработкой более традиционного установочного комплекта для этого кулера (самый подходящий вариант — винтовые крепления), пусть даже и с некоторыми попущениями в части инсталляционного удобства.


Тем не менее, здесь следует отметить и очевидные эксплуатационные плюсы IH-4401 — это:

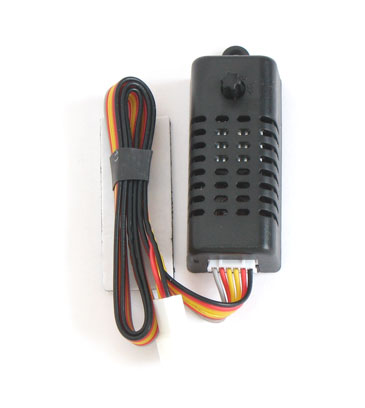

  • переходник-регулятор электропитания вентилятора

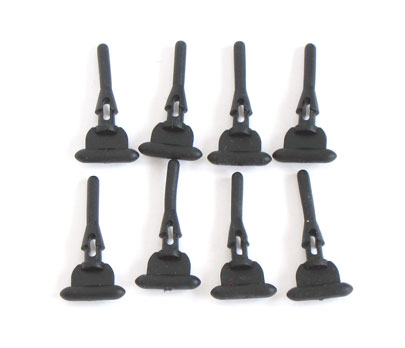

  • штифты из мягкой резины, фиксирующие вентилятор
  • эффективная штатная термопаста


Экспертно-техническая оценка эксплуатационных параметров параметров (штатная одновентиляторная конфигурация): хорошо.

Экспертно-техническая оценка эксплуатационных параметров (двухвентиляторные конфигурации): удовлетворительно.

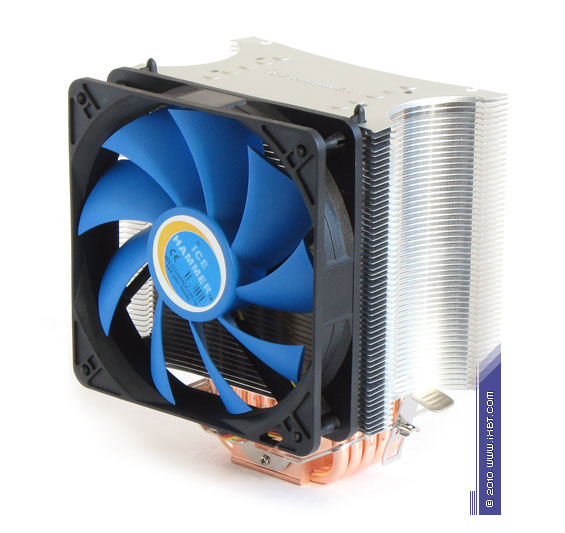

В нашем сегодняшнем списке фигурирует еще один продукт Ice Hammer — IH-4405 (представляет собой аналог IH-4401A с пятью тепловыми трубками диаметра 6 мм), подробно останавливаться на котором мы посчитали нецелесообразным.


Экспертно-техническая оценка радиатора: хорошо.
Экспертно-техническая оценка вентилятора: удовлетворительно.
Экспертно-техническая оценка эксплуатационных параметров: хорошо.
