Беспроводной маршрутизатор TRENDnet TEW-611BRP

с поддержкой режимов ускоренной передачи данных

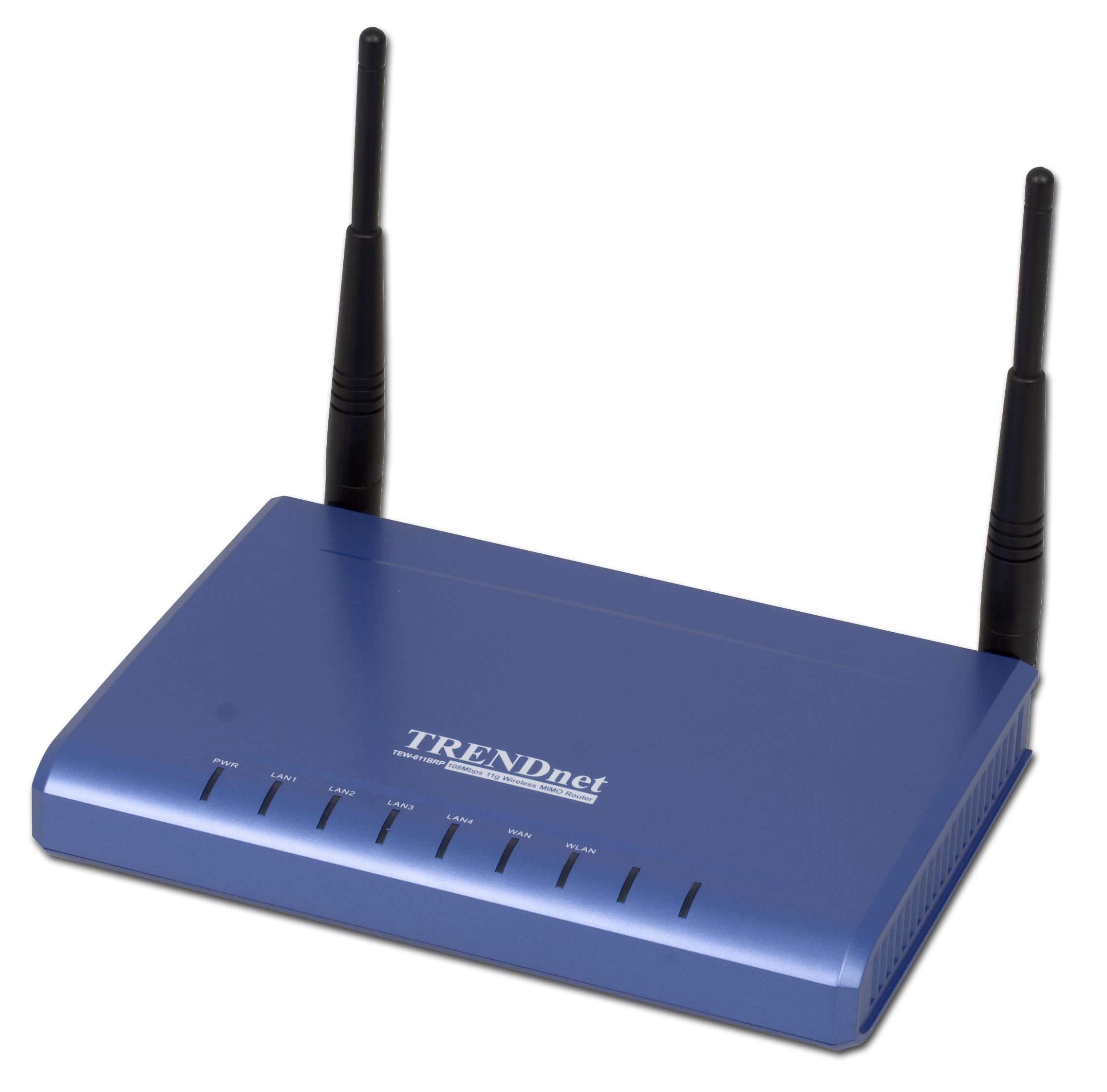

Фото 1: внешний вид

В этом обзоре будет рассмотрен беспроводной маршрутизатор компании TRENDnet, использующий технологию MIMO, позволяющую повысить дальность беспроводной связи и режимы повышения производительности беспроводных соединений (режимы Super G и Turbo).

Технология MIMO (Multiple Input Multiple Output) позволяет повысить производительность и радиус действия беспроводной связи. Данная технология включается автоматически при использовании беспроводных адаптеров в паре с точками доступа, поддерживающими данную технологию. В документации на устройство не уточняется, каким именно образом это достигается.

Технологии Super G и Turbo используют различные приемы, позволяющие повысить скорость работы беспроводной связи. Более подробно об этих приемах рассказывалось в ранее опубликованной статье "Методы увеличения производительности в беспроводных сетях Wi-Fi" (часть 1 и часть 2).

Функциональные возможности: беспроводная точка доступа IEEE 802.11g с использованием технологии MIMO и режимов увеличения производительности Super G и Turbo, NAT-маршрутизатор с возможностью шейпинга трафика, 4-хпортовый коммутатор.

Теперь обо всем по порядку

Внешний вид

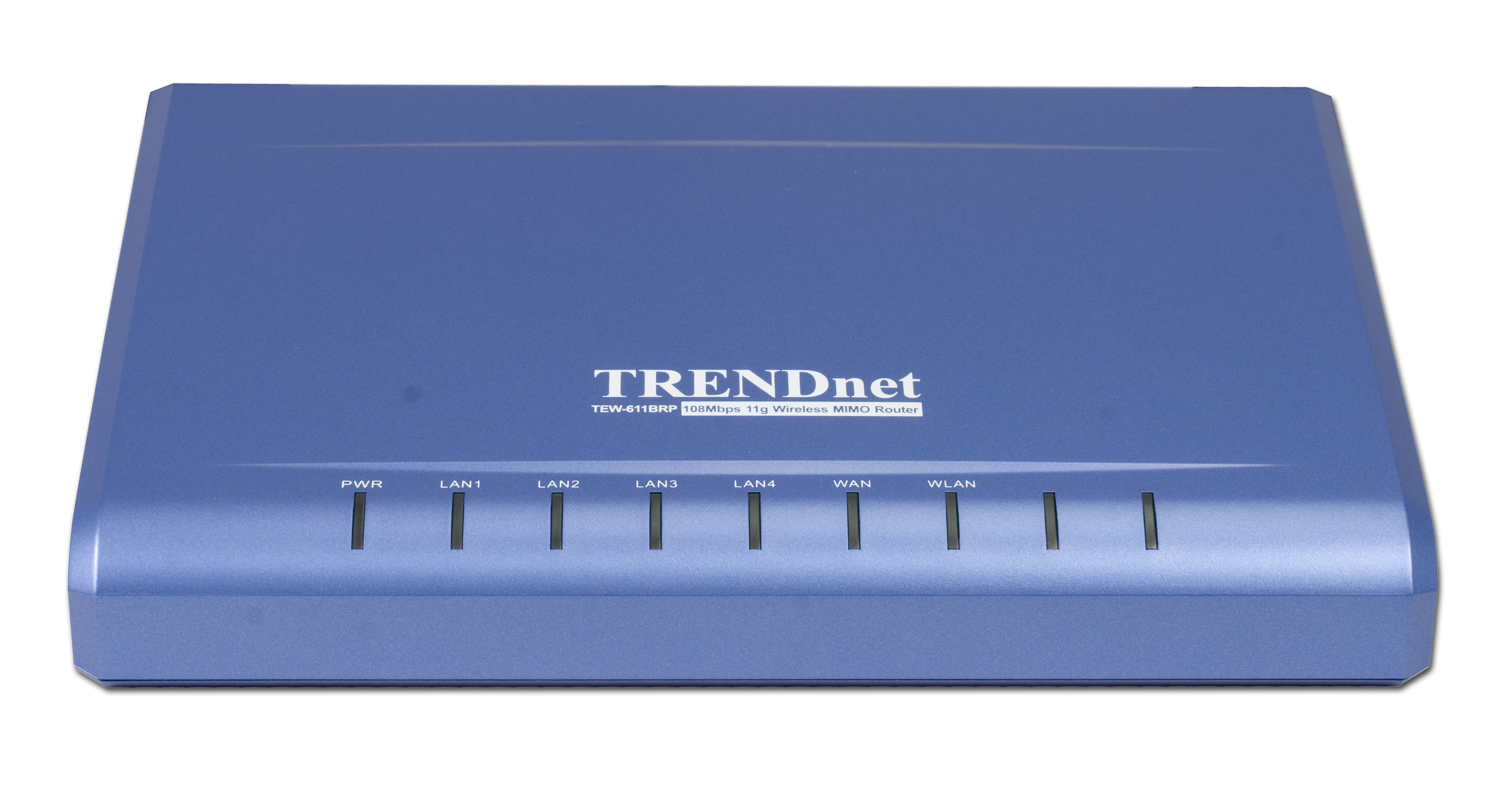

Фото 2: вид спереди

Спереди на устройстве расположены следующие индикаторы (слева направо):

  • Индикатор питания
  • По одному индикатору активности на каждый из 4-х LAN-портов
  • Индикатор активности порта WAN
  • Индикатор активности WLAN-соединения

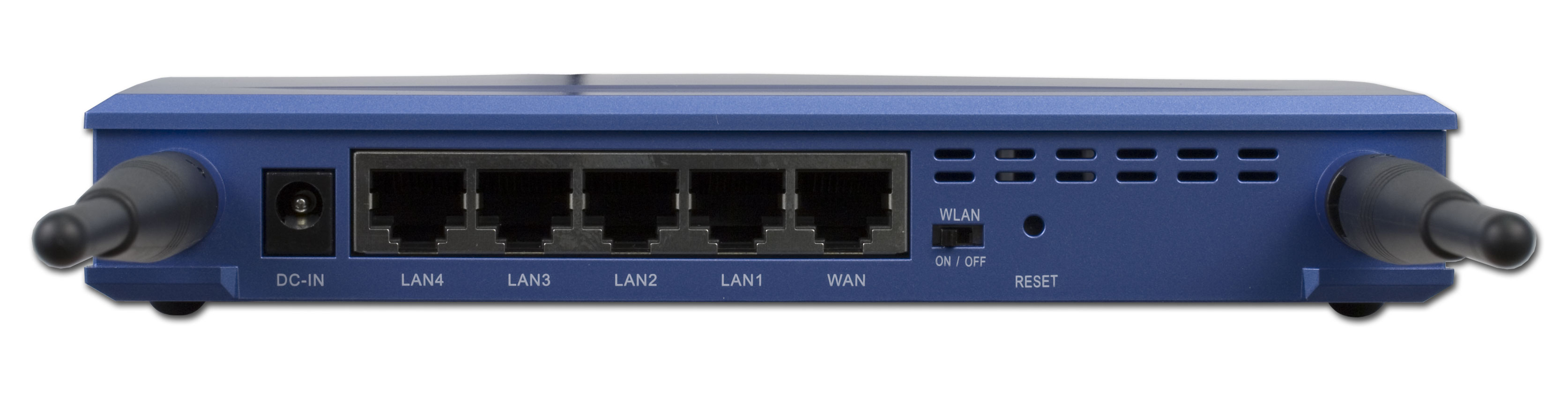

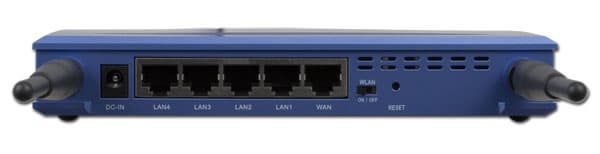

Фото 3: вид сзади

Сзади на устройстве расположены (слева направо):

  • Разъем питания
  • 4 LAN-порта RJ-45
  • WAN-порт RJ-45
  • Переключатель, позволяющий отключить беспроводной интерфейс
  • Кнопка "Reset" — сброс параметров

Комплект поставки:

  • сам маршрутизатор
  • диск с инструкцией на английском языке
  • краткое руководство по установке и настройке на 5-ти языках (включая русский)
  • подставка для вертикальной установки маршрутизатора
  • патчкорд RJ-45 — RJ-45, длина ~1.5 метров

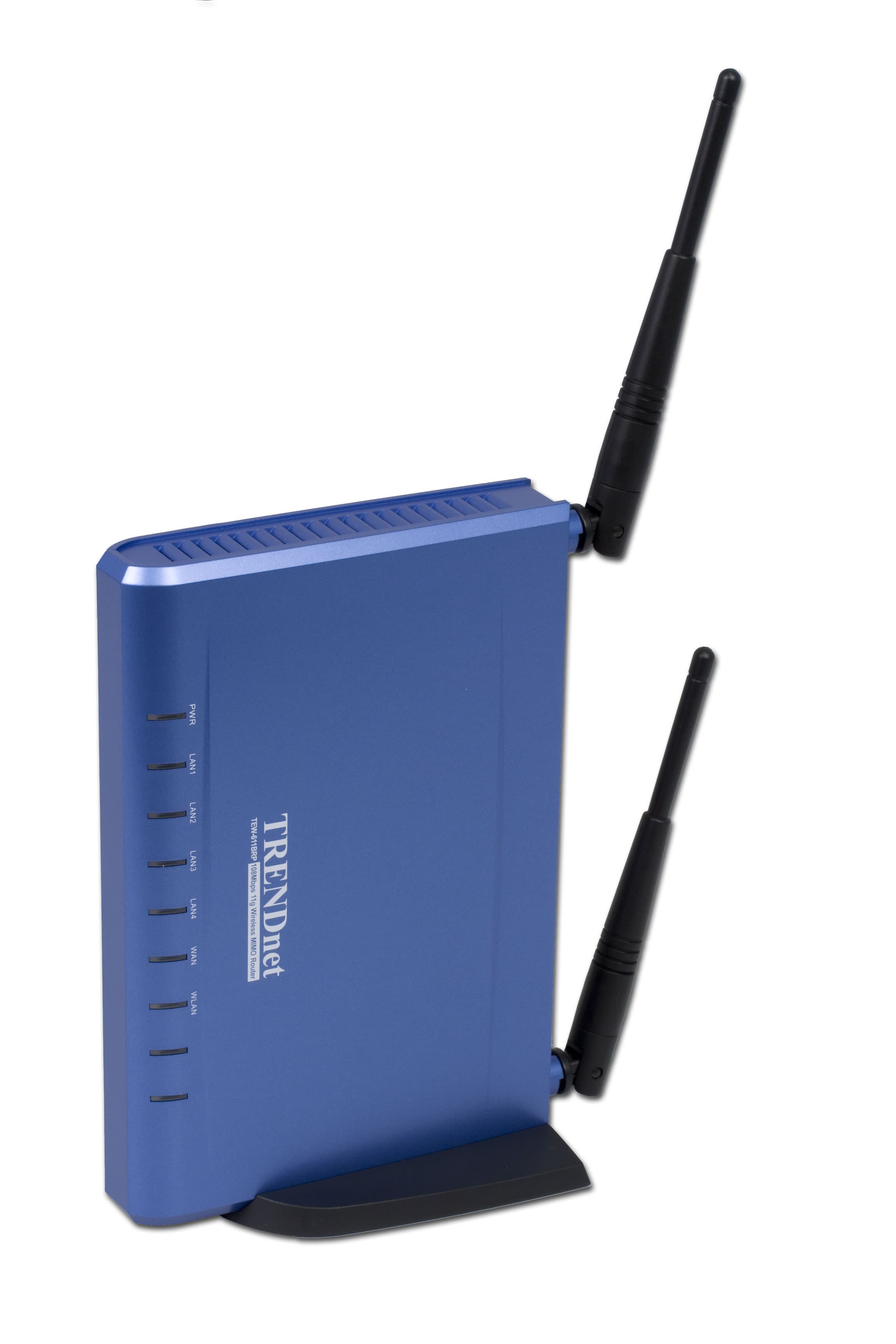

Фото 4: вертикальная установка

Вид изнутри:

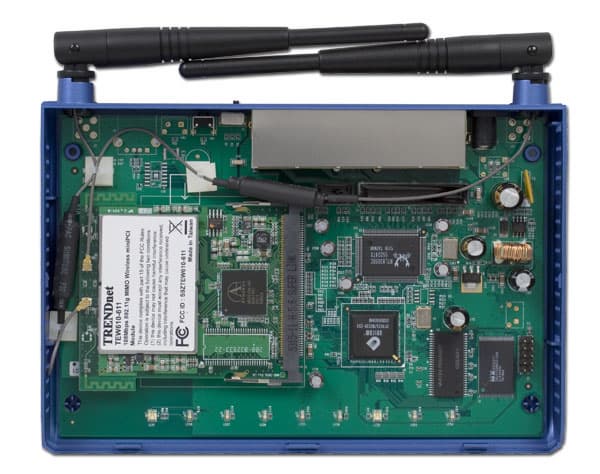

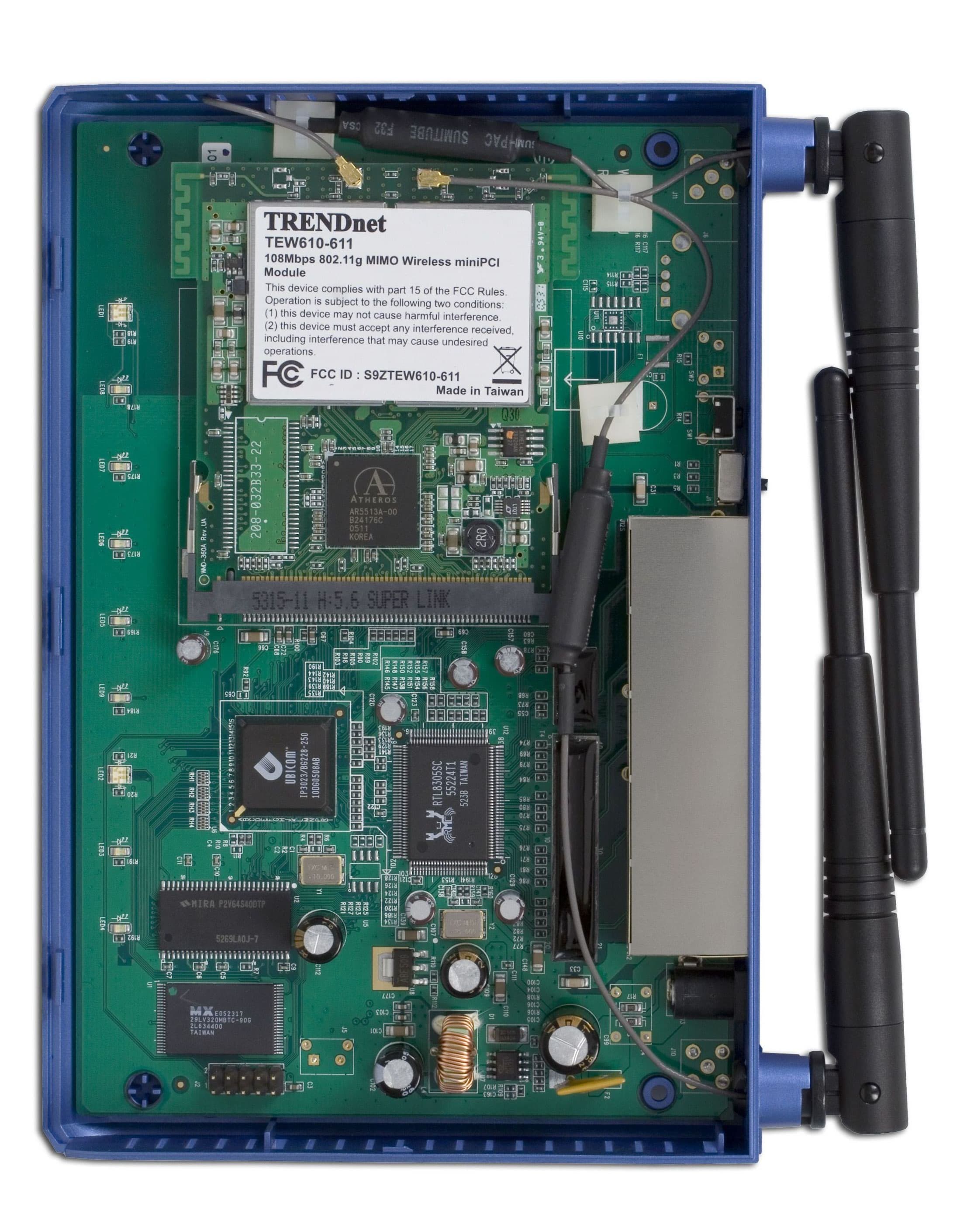

Фото 5: вид изнутри

Устройство выполнено на базе процессора UBICOM IP3023: 32-битный процессор, работающий на частоте 250 МГц, поддерживающий 8 потоков.

Коммутатор устройства выполнен на базе микросхемы Realtek RTL8305SC: 5-типортовый коммутатор, поддержка до 16-ти VLAN'ов.

На плате установлено 4 Мбайт флэш-памяти Macronix MX 29LV320MBTC-90G. Также на плате находится микросхема памяти MIRA P2V64S40DTP.

Беспроводная часть устройства выполнена в виде отдельной mini-PCI-платы. Контроллером беспроводной связи является Atheros AR5513 (MIPS 180 МГц, аппаратная поддержка AES и TKIP, WMM, USB 2.0). Остальная электроника скрыта под экраном, припаянным к mini-PCI плате.

Спецификация:

корпуспластиковый, допускается горизонтальная или вертикальная установка, а также подвес на стену
исполнениеIndoor
проводной сегмент
WANтипFast Ethernet
количество портов1
auto MDI/MDI-Xда
типы поддерживаемых соединенийфиксированный IPда
динамический IPда
PPPoEда
PPTPда
L2TPда
IPSecнет
LANколичество портов4
auto MDI/MDI-Xда
ручное блокирование интерфейсовнет
возможность задания размера MTU вручнуюда
Беспроводной сегмент
антеннаколичество2
типдве внешние дипольные, 5 dBi
возможность замены антенны/тип коннекторанет
принудительное задание номера рабочей антеннынет
поддерживаемые стандарты и скорости802.11bCCK (11 Mbps, 5.5 Mbps), DQPSK (2 Mbps) DBPSK (1 Mbps)
802.11gOFDM: 108, 54, 48, 36, 18, 12, 11, 9, 6 Mbit/sec
Регион/Кол-во каналовEurope/13
расширения протокола 802.11gSuper AG (Super G + Turbo)
возможность ручного задания скоростида
выходная мощность(максимальная?)??
802.11b @11Mbit/s18 dBm
802.11g @54Mbit/s16 dBm
чувствительность приемника802.11b @11Mbit/s-85 dBm при 10-5 BER
802.11g @54Mbit/s-74 dBm при 10-5 BER
работа с другой APподдержка WDS (мост)да
поддержка WDS + AP??
возможность работы в режиме клиентанет
wireless repeater (повторитель)нет
безопасностьблокировка широковещательного SSIDда
привязка к MAC адресамда
WEP64/128bit
WPA и WPA2 802.1x, AES или TKIP
WPA-PSK (pre-shared key)AES или TKIP
802.1x (через Radius)нет
дополнительные возможности с использованием Radiusда, проверка валидности mac-адресов
основные возможности
конфигурирование устройства и настройка клиентовадминистрированиеWEB-интерфейсда
WEB-интерфейс через SSLнет
собственная утилитанет
telnetнет
sshнет
COM-портнет
SNMPнет
возможность сохранения и загрузки конфигурациида
встроенный DHCP серверда
поддержка UPnPда
метод организации доступа в ИнтернетNetwork Address Translation (NAT-технология)да
возможности NATone-to-many NAT (стандартный)да
one-to-one NATнет
возможность отключения NAT (работа в режиме роутера)нет
Встроенные VPN-сервераIPSecнет
PPTPнет
L2TPнет
VPN pass throughIPSecда
PPTPда
PPPoEнет
L2TPда
Traffic shaping (ограничение трафика)да
DNSвстроенный DNS-сервер (dns-relay)да
поддержка динамического DNSда, 9 заранее предопределенных серверов
внутренние часыприсутствуют
синхронизация часовда, NTP
встроенные утилитыICMP pingнет
tracerouteнет
resolvingнет
логирование событийда, системные события, файрвол
логирование исполнения правил файрволада
способы хранениявнутри устройствада
на внешнем Syslog сервереда
отправка на emailнет
SNMPподдержка SNMP Readнет
поддержка SNMP Writeнет
поддержка SNMP Trapsнет
Роутинг
статический (задания записей вручную)на WAN интерфейседа
на LAN интерфейседа
динамический роутингна WAN интерфейсевозможность отключения-
RIPv1нет
RIPv2нет
на LAN интерфейсевозможность отключения-
RIPv1нет
RIPv2нет
возможности встроенных фильтров и файрвола
поддержка SPI (Stateful Packet Inspection)да, возможно отключение SPI
наличие фильтров/файрволана LAN-WAN сегментеда
на WLAN-WAN сегментеда, совмещен с LAN-WAN
на LAN-WLAN сегментенет
типы фильтровс учетом SPIвозможно отключение/включение SPI для всех фильтров
по MAC адресуда
по source IP адресуда, в том числе по диапазону
по destination IP адресуда, в том числе по диапазону
по протоколуда, TCP/UDP/TCP&&UDP
по source портунет
по destionation портуда (по диапазону), только для исходящего трафика
привязка ко временида, только правила для исходящего трафика
по URL-уда
по доменуда (совмещен с URL)
работа со службами списков URL для блокировкинет
тип действияallowда, опционально для входящего трафика
denyда, опционально для входящего трафика, единственный вид действия для исходящего трафика
logда, опционально для правил исходящего трафика
поддержка спец. приложений (netmeeting, quicktime etc)да, SIP, Windows Messanger, Netmeeting, RTSP, AOL, FTP, MMS
виртуальные серверавозможность созданияда
задания различных public/private портов для виртуального серверада
возможность задания DMZда
traffic shaping
типы шейпинга
ограничение общего исходящего трафикада
ограничение общего входящего трафиканет
ограничение входящего трафика по критериямнет
ограничение исходящего трафика по критериямда
критерии задания правила для ограничений
src interface lan/wanнет
dst interface lan/wanнет
src ip/rangeда, диапазон
dst ip/rangeда, диапазон
src protocolTCP,UDP, ICMP, *
src port/rangeда, диапазон
dst port/rangeда, диапазон
привязка ко временинет
типы ограничений
количественные ограничения для полосы в кбит/с да
задание в процентахнет
назначение приоритетада
питание
тип БПвнешний, 5В, 2А
поддержка 802.1af (PoE)нет
дополнительная информация
версия прошивки1.0.4, 14 Dec 2005
размеры180 × 122 × 30mm
вес320 г.

Конфигурация:

Конфигурация устройства осуществляется через WEB-интерфейс, его скриншоты показаны здесь.

WEB-интерфейс содержит мастер подключения к Интернет и мастер настройки беспроводной сети — их использование может облегчить задачу настройки для неопытных пользователей.


рис. 1

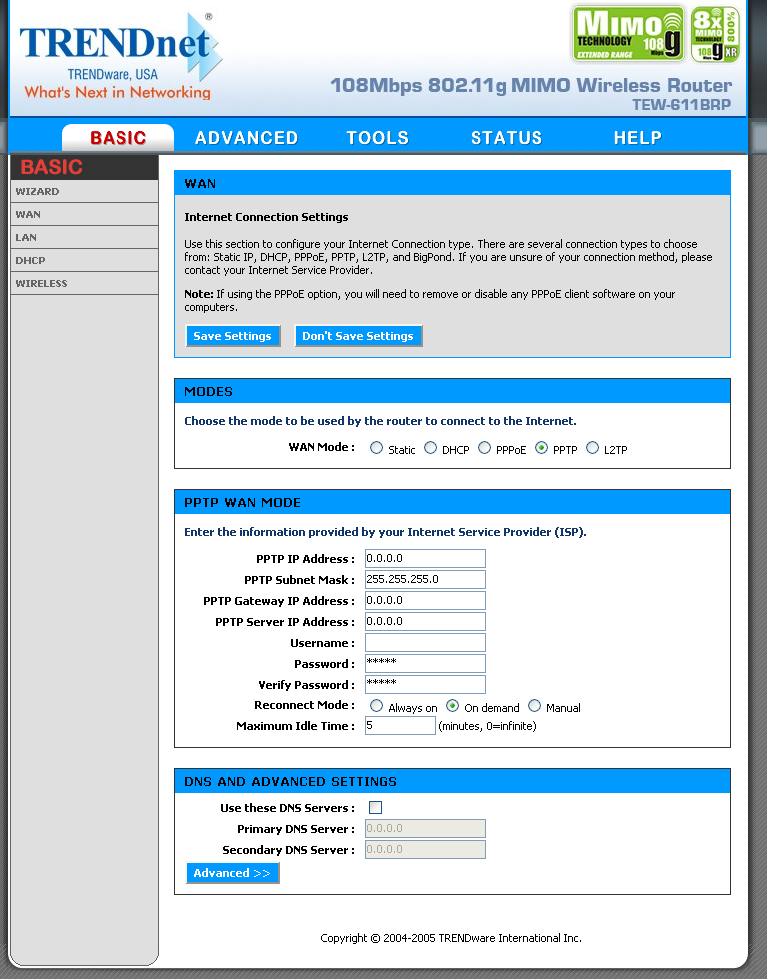

PPTP-сервер устройства позволяет производить аутентификацию только с использованием протокола CHAP. Протоколы аутентификации PAP, MSCHAP, MSCHAPv2 не поддерживается (а, следовательно, MPPE-шифрование также не поддерживается).

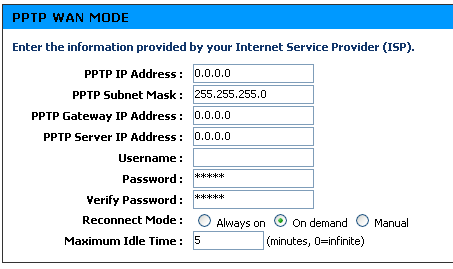

В настройках PPTP указывается IP-адрес и маска подсети WAN-интерфейса маршрутизатора (PPTP IP Address и PPTP Subnet Mask). Если PPTP-сервер находится не в той же подсети, что и WAN-интерфейс роутера, то можно указать шлюз, через который можно получить к нему доступ. Получение этих данных по DHCP невозможно.


рис. 2

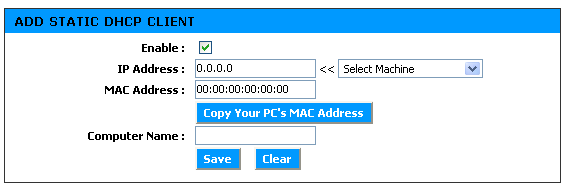

Устройство позволяет задать до 64 статических записи DHCP. Всего по DHCP может быть ассоциировано до 252-х IP-адресов.


рис. 3

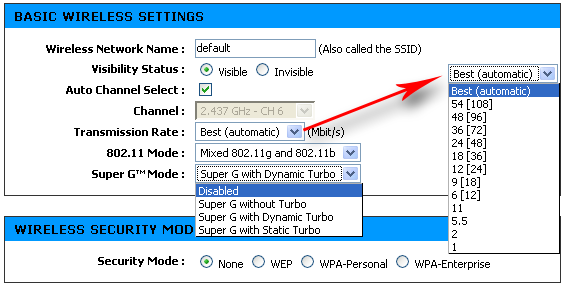

Настройки беспроводной связи позволяют выбрать скорость беспроводного соединения, а также задействовать режимы увеличения производительности Super G и Turbo.

Настройки безопасности позволяют использовать WEP и WPA-шифрование. WPA-Personal — так называется WPA-PSK шифрование, а WPA-Enterprise — WPA-шифрование с аутентификацией через RADIUS-сервер.


рис. 4

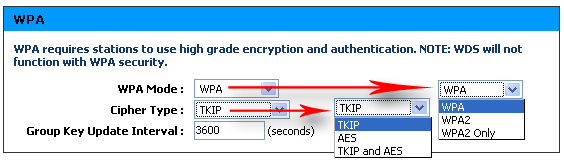

Настройки WPA-шифрования позволяют использовать алгоритмы AES и TKIP.


рис. 5

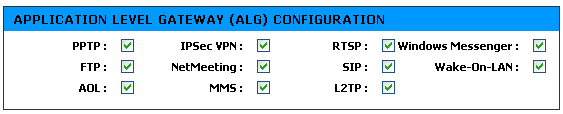

Данный маршрутизатор содержит в себе впечатляющий набор ALG-шлюзов (Application Layer Gateway), которые позволяют работать через NAT с приложениями, которые сами по себе не способны преодолевать NAT.


рис. 6

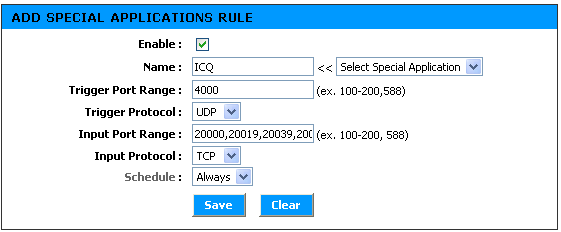

Использование правил для специальных приложений позволяет открыть один или несколько портов, когда производится соединение из внутренней сети во внешнюю. Используя данные правила можно настроить роутер так, что будут открываться порты, указанные в "Input Port Range", когда из внутренней сети будут посылаться данные во внешнюю, на порты, указанные в "Trigger Port Range".


рис. 7

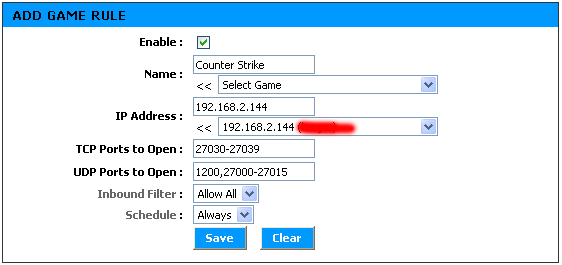

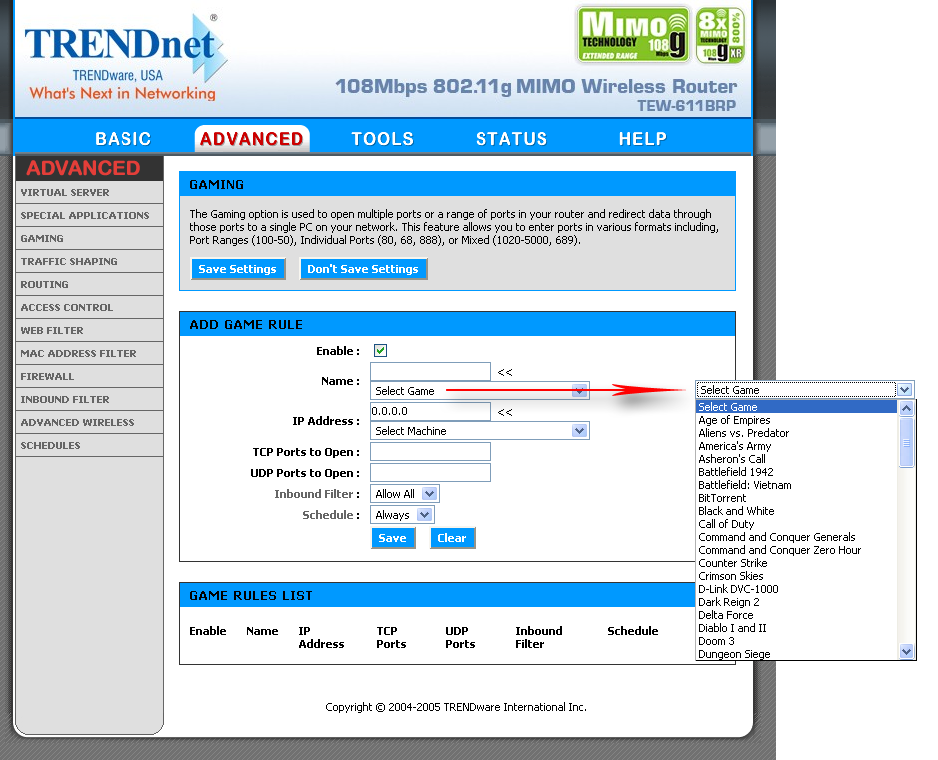

Пункт "Gaming", по сути, является аналогией виртуальных серверов — то есть мы открываем для пользователей из внешней сети доступ к серверам внутренней сети по определенным портам. Разница заключается в том, что используя "Gaming" мы можем одним правилом задать диапазоны используемых ТСP и UDP-портов, а также IP-адрес сервера во внутренней сети.

Устройство позволяет также задавать правила шейпинга трафика — более подробно данная возможность будет рассмотрена далее в этом обзоре.

Правила фильтрации задаются отдельно для входящего и отдельно для исходящего трафика.

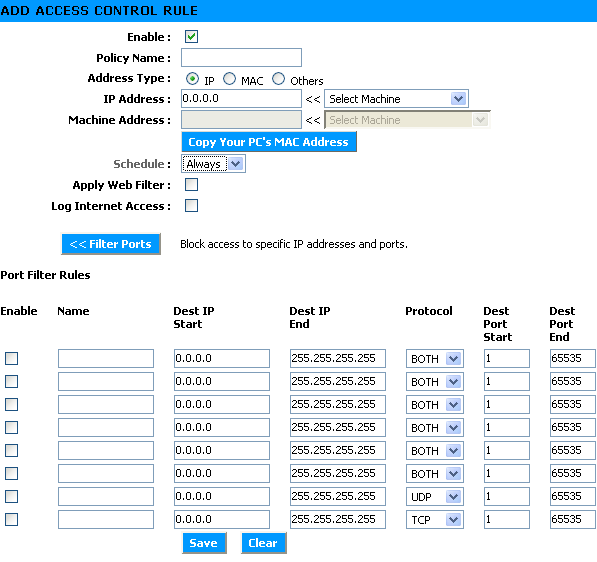

рис. 8

Как видно из рис. 8, для исходящего трафика мы задаем правила блокировки (работает по принципу "разрешено все, что явно не запрещено"). Мы задаем адрес источника трафика (в нашей внутренней сети) и 8 диапазонов адресов назначения (которые включают используемые протоколы и порты).


рис. 9

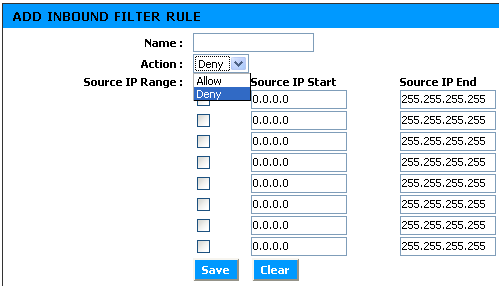

Что касается правил фильтрации входящего трафика, то можно запретить или разрешить трафик только по IP-адресу источника. Фильтрацию по порту назначения (для TCP и UDP) производить нельзя.


рис. 10

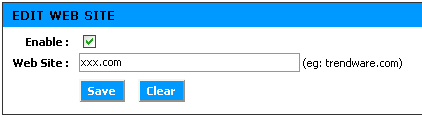

WEB-фильтр позволяет производить фильтрация по URL, но мне почему-то не удалось добиться его работы.

В настройках файрвола возможно отключение механизма SPI (Stateful Packet Inspection).

WEB-интерфейс также содержит справочную информацию на английском языке обо всех настройках.



Тестирование

Тестирование производительности беспроводного сегмента

Для тестирования производительности были использованы беспроводные адаптеры TRENDnet TEW-601PC и TEW-603PI, поддерживающие технологию увеличения радиуса действия беспроводной сети MIMO, и режимы повышения производительности беспроводной связи Super G и Turbo. Эти адаптеры были рассмотрены нами в одном из прошлых обзоров.

Были проведены следующие тесты:

  • Тест "Беспроводной PCI-адаптер TRENDnet TEW-603PI — точка доступа TRENDnet TEW-611BRP"
  • Тест "Беспроводной Cardbus-адаптер TEW-601PC — точка доступа TRENDnet TEW-611BRP"
  • Тест "Беспроводной PCI-адаптер TRENDnet TEW-603PI и беспроводной Cardbus-адаптер TEW-601PC — точка доступа TRENDnet TEW-611BRP"
  • Тест "Беспроводной PCI-адаптер TRENDnet TEW-603PI и беспроводной Cardbus-адаптер TEW-601PC через точку доступа TRENDnet TEW-611BRP, режим Infrastructure"

Тест "Беспроводной PCI-адаптер TRENDnet TEW-603PI — точка доступа TRENDnet TEW-611BRP" — трафик гонялся между компьютером с беспроводным PCI-адаптером TRENDnet TEW-603PI и компьютером подключенным к LAN-сегменту точки доступа на роутере TRENDnet TEW-611BRP. Тестирование проводилось в режимах IEEE 802.11b, IEEE 802.11g, SuperG и SuperG with Turbo. Расстояние между точками не превышало 5 метров.

Обозначения:

  • AP — точка доступа на роутере TRENDnet TEW-611BRP
  • PCI — беспроводной PCI-адаптер TRENDnet TEW-603PI
  • fdx — fullduplex, трафик гоняется в обоих направлениях одновременно

Максимальная скорость: 5,83 Мбит/с в режиме IEEE 802.11b, 19,25 Мбит/с в режиме IEEE 802.11g, 29,90 Мбит/с в режиме Super G и 53,76 Мбит/с в режиме Super G with Turbo. Использование режимов увеличения производительности беспроводной связи показывает хорошие результаты. Производительность беспроводной связи при их использовании возрастает более чем в 2 раза по сравнению с производительностью в режиме IEEE 802.11g.

Тест "Беспроводной Cardbus-адаптер TEW-601PC — точка доступа TRENDnet TEW-611BRP" — трафик гонялся между ноутбуком с беспроводным Cardbus-адаптером TRENDnet TEW-601PC и компьютером, находящимся в LAN-сегменте точки доступа на роутере TRENDnet TEW-611BRP. Тестирование проводилось в режимах IEEE 802.11b, IEEE 802.11g, Super G и Super G with Turbo. Расстояние между точками беспроводной связи при тестировании не превышало 5-ти метров.

Максимальная скорость: 5,83 Мбит/с в режиме IEEE 802.11b, 21,37 Мбит/с в режиме IEEE 802.11g, 32,78 Мбит/с в режиме Super G и 52,64 Мбит/с в режиме Super G with Turbo. Как и при тестировании PCI-адаптера, использование режимов Super G и Super G with Turbo дает существенный прирост производительности.

Тест "Беспроводной PCI-адаптер TRENDnet TEW-603PI и беспроводной Cardbus-адаптер TEW-601PC — точка доступа TRENDnet TEW-611BRP" — трафик гонялся между беспроводными адаптерами (TRENDnet TEW-601PC Cardbus и TEW-603PI PCI) и компьютером, находящимся в LAN-сегменте точки доступа на роутере TRENDnet TEW-611BRP. Тестирование проводилось в режимах IEEE 802.11b, IEEE 802.11g, Super G и Super G with Turbo. Расстояние между точками беспроводной связи при тестировании не превышало 5-ти метров.

Посмотрим, как распределялся трафик между беспроводными адаптерами

Максимальная скорость: 5,99 Мбит/с в режиме IEEE 802.11b, 20,01 Мбит/с в режиме IEEE 802.11g, 32,80 Мбит/с в режиме Super G и 52,13 Мбит/с в режиме Super G with Turbo. Можно заметить, что в ряде тестов скорость трафика между точкой доступа и Cardbus-адаптером по каким-то причинам выше, чем в аналогичных тестах с PCI-адаптером.

Тест "Беспроводной PCI-адаптер TRENDnet TEW-603PI и беспроводной Cardbus-адаптер TEW-601PC через точку доступа TRENDnet TEW-611BRP, режим Infrastructure" — трафик гонялся между беспроводными PCI и Cardbus-адаптерами TRENDnet TEW-603PI и TEW-601PC через точку доступа на роутере TRENDnet TEW-611BRP. Тестирование проводилось в режимах IEEE 802.11b, IEEE 802.11g, Super G и Super G with Turbo. Расстояние между точками беспроводной связи при тестировании не превышало 5-ти метров.

Максимальная скорость: 2,95 Мбит/с в режиме IEEE 802.11b, 11,70 Мбит/с в режиме IEEE 802.11g, 15,67 Мбит/с в режиме Super G и 25,04 Мбит/с в режиме Super G with Turbo. Как и во всех остальных тестах, использование режимов Super G и Turbo значительно повышает производительность беспроводной сети.

Тестирование проводного сегмента

тестирование проводилось по этой методике

Максимальная скорость: 92,7 Мбит/с. В полнодуплексном режиме скорости трафика в различных направлениях различаются примерно в 2 раза. В полудуплексном режиме скорость трафика в направлении LAN->WAN значительно ниже скорости в обратном направлении.

Теперь посмотрим, как ведет себя трафик при уменьшении размера IP-пакетов



При уменьшении размеров пакетов, скорость трафика сравнительно низкая.

Тестирование NetPIPE:

Максимальная скорость: 87,94 — скорость, сравнимая со скоростью сетевых адаптеров, соединенных напрямую (без маршрутизатора). Аномалий в графике не наблюдается.

Тестирование безопасности:

Во время тестирования было включено удаленное управление на 80-м порту.

Результаты Nessus'а:

Nessus не находит ни одной критической уязвимости — судя по всему, разработчики уделили этому вопросу особое внимание, однако по умолчанию устройство имеет пустой пароль для доступа к интерфейсу управления, что может быть небезопасно. К счастью, данная "уязвимость" легко устраняется.

Тестирование шейпинга трафика:

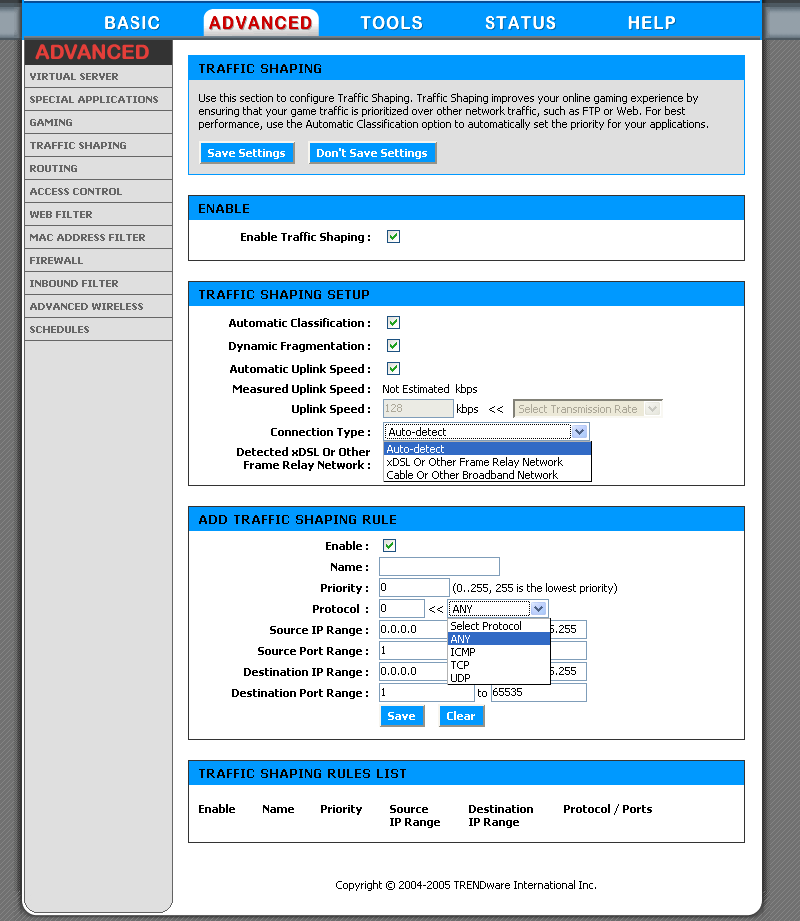

Устройство позволяет производить шейпинг только исходящего трафика. Задается как общая ширина обратного канала и использование шейпинга по приоритетам.

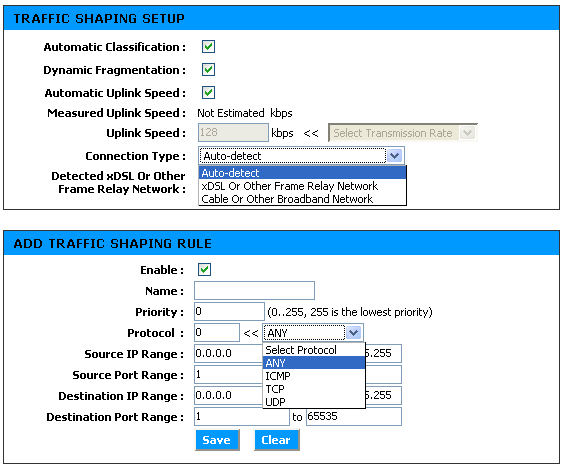

рис. 11

Шейпинг трафика по приоритетам не будет корректно работать, если не будет задана ширина обратного канала. Добиться работы автоматического определения скорости обратного канала (Automatic Uplink Speed) не удалось.

Посмотрим, как изменяется скорость трафика при изменении значения ширины обратного канала

Заданная ширина канала (кбит/с)Скорость трафика (Мбит/с)
1280,111
5120,481
20481,941
1638415,521
3276830,959
6553651,588

Как видно из таблицы, скорость трафика изменяется пропорционально заданной ширине канала, однако эти значения немного различаются между собой.

Правила шейпинга по приоритетам задаются с использованием критериев: диапазон IP-адресов источника и назначения, диапазон портов источника и назначения (для протоколов TCP и UDP), протокол (TCP/UDP/ICMP/*). Во время тестирования по приоритетам, заданное значение ширины обратного канала составляло 50000 кбит/с.

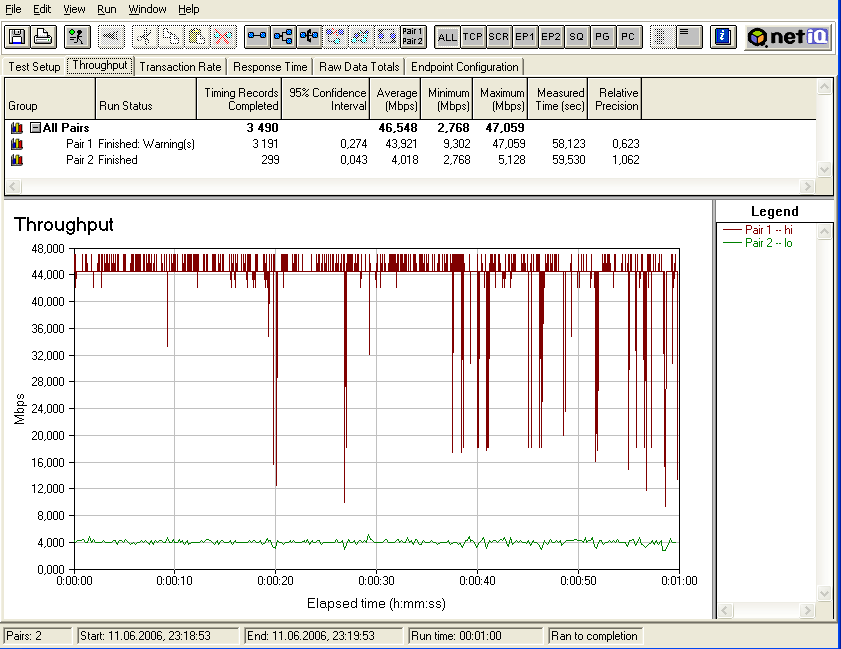

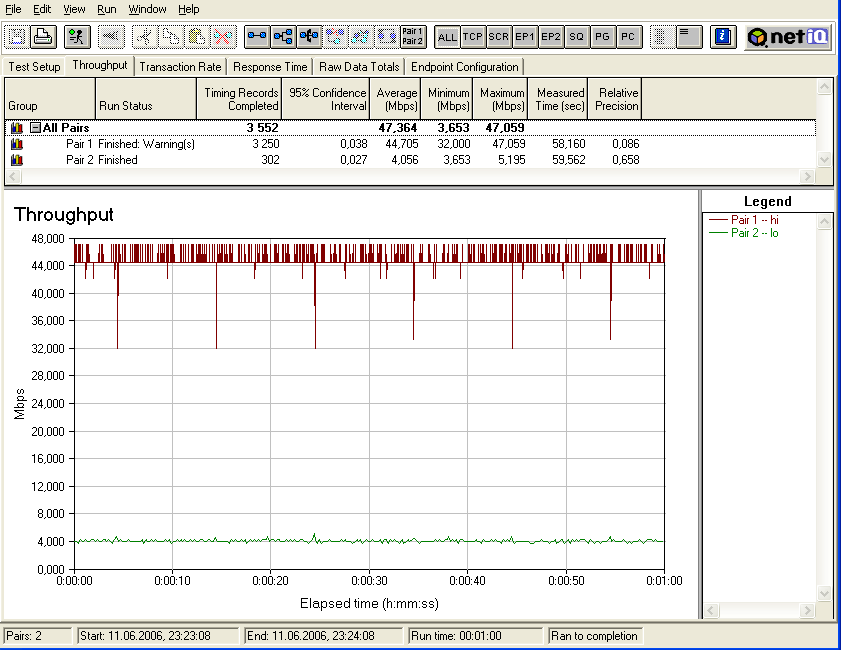

Тест 1: создадим правила для двух потоков трафика, которым назначим различные значения приоритетов. Будем менять значения приоритетов и посмотрим, как это отразится на поведении трафика. Приоритеты назначаются в диапазоне от 0 до 255.

Значения приоритетов трафика (меньшее значение — больший приоритет)
hi: 0
low: 255
hi: 50
low: 100
hi:100
low:101

Как видно из графиков, цифровые значения приоритетов не имеют принципиального значения — то есть, нет разницы, имеют ли 2 потока приоритеты 0 и 255 или 127 и 128, имеет значение, имеет ли поток более высокий или более низкий приоритет.

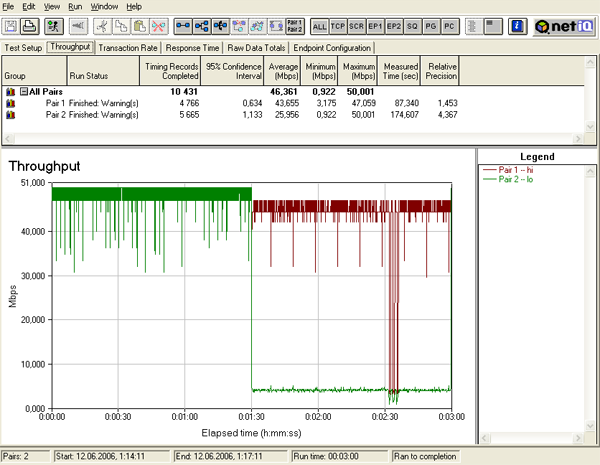

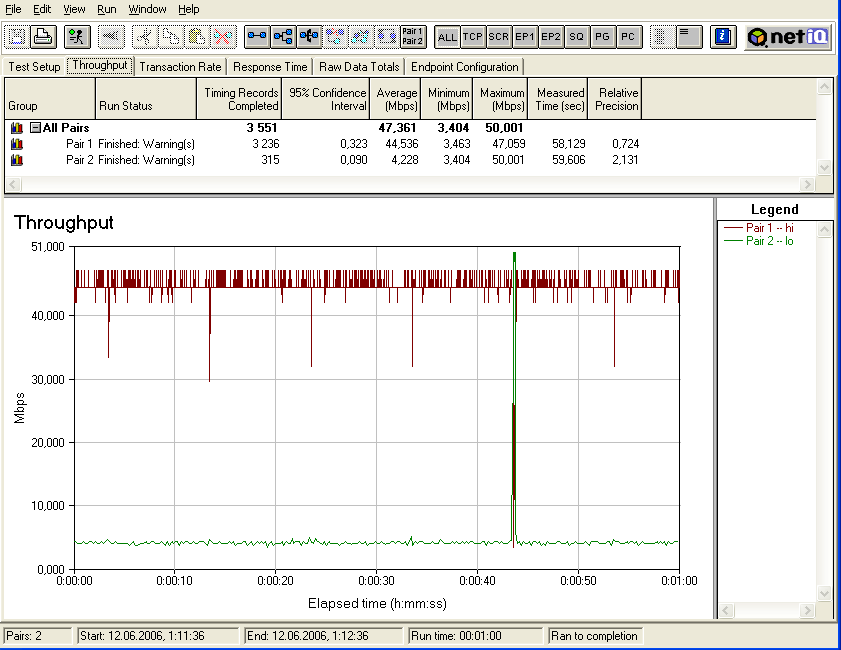

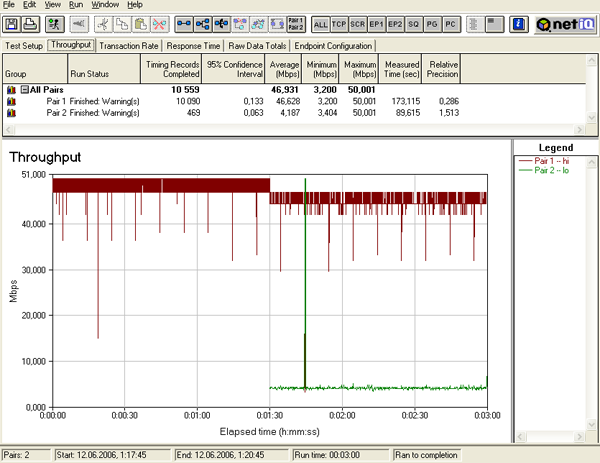

Тест 2: посмотрим, как поведет себя трафик при динамическом включении потоков с различными приоритетами

б) сначала запускается поток с более высоким приоритетом, а некоторое время спустя — с более низким

б) сначала запускаетя поток с более высоким приоритетом, а некоторое время спустя — с более низким

Как видно из графиков, при включении второго потока, распределение скоростей сразу изменяется в соответствии с настройками.

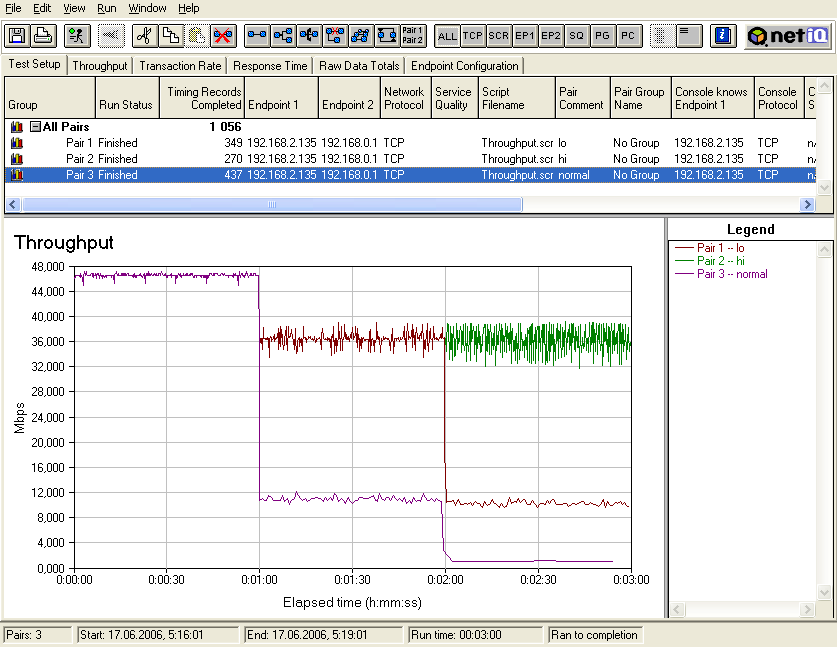

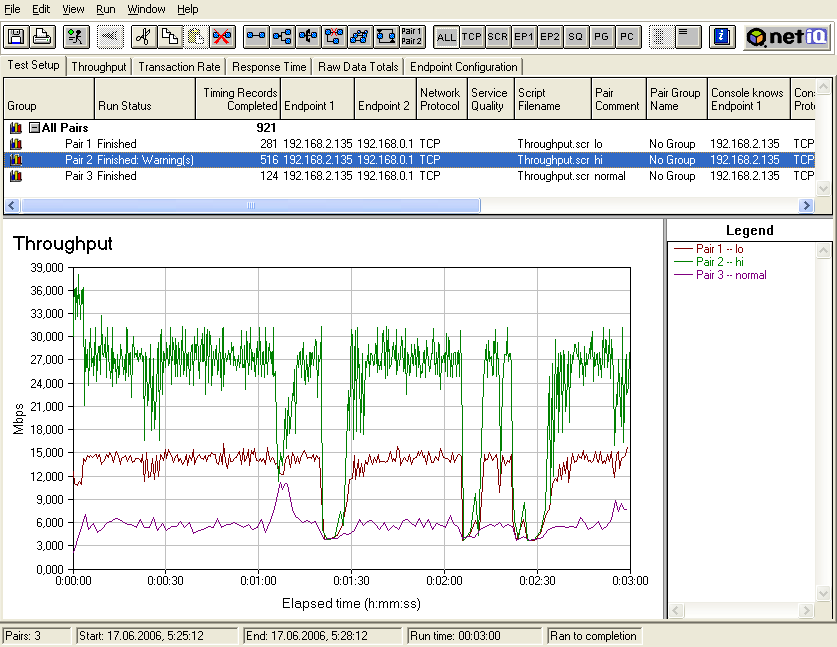

Тест 3: теперь запустим 3 потока трафика, к двум из которых применим правила шейпинга (числовые значения приоритетов 100 и 101). 3-й поток трафика правилами шейпинга никак не описывается. После этого посмотрим, как ведут себя потоки трафика при их последовательном запуске, начиная с потока, к которому не применяются правила шейпинга и заканчивая потоком с наибольшим приоритетом.



Поток трафика, не описанный правилами шейпинга, как оказалось, имеет самый низкий приоритет. Впоследствии выяснилось, что таким потокам назначается приоритет 255 (самое низкое значение).

При последовательном запуске потоков трафика с различными приоритетами, распределение скоростей сразу изменяется в соответствии с заданными настройками.

Доступность

Средняя розничная цена по Москве на рассматриваемое в статье устройство : Н/Д(0)



Выводы

Рассмотренное устройство показало высокую производительность как проводной, так и беспроводной связи. Хорошо себя проявили возможности шейпинга трафика, однако не обошлось и без небольшой ложки дегтя — PPTP-аутентификация производится только с использованием CHAP-протокола, использование MS-CHAP и MS-CHAPv2, а соответственно и MPPE-шифрование не поддерживается. Также огорчила скудность настроек фильтрации трафика и то, что не удалось запустить фильтрацию по URL.

Также очень порадовало наличие большого количества ALG-шлюзов, позволяющее прохождение через NAT таких сервисов как FTP, SIP, установление VPN-соединений и др.

Плюсы:

  • Поддержка технологии MIMO и механизмов увеличения производительности в беспроводных сетях (это дает почти 2-хкратное увеличения скорости)
  • Высокая производительность проводного сегмента
  • Возможность использования алгоритма AES при WPA-шифровании
  • Поддержка большого количества ALG-шлюзов
  • Высокий уровень безопасности (за исключением пустого пароля по умолчанию)
  • Достаточно точная работа механизма шейпинга трафика
  • Наличие встроенной справочной системы

Минусы:

  • Не удалось запустить механизм WEB-фильтрации
  • PPTP-клиент поддерживает только CHAP-аутентификацию (и, следовательно, не поддерживает MPPE-шифрование)
  • Невозможность получения IP-адреса по DHCP в случае использования PPTP-соединения
  • Скудность критериев задания правил фильтрации
  • Возможности шейпинга применяются только к исходящему трафику
  • Не удалось добиться работы автоматического определения скорости обратного канала
  • Пустой пароль по умолчанию
  • Отсутствует возможность замены антенн



Оборудование предоставлено российским представительством компании TRENDnet






31 июля 2006 Г.
