Беспроводная точка доступа/мост Senao NL-3054CB3 PLUS

В статье рассматривается беспроводной мост/точка доступа достаточно малоизвестной на российском рынке фирмы Senao NL-3054CB3 PLUS.

Функциональные возможности: беспроводной мост с возможностью работы в режиме точки доступа стандарта IEEE 802.11g. Данное устройство имеет статус Long Range, что говорит о повышенной мощности передатчика, увеличивающего предельную дальность связи.

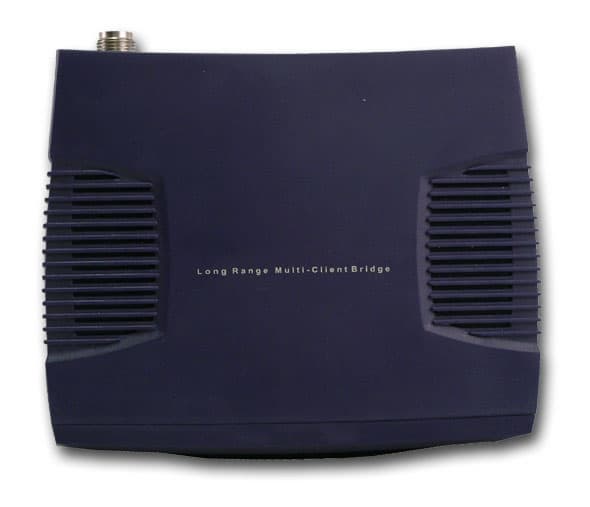

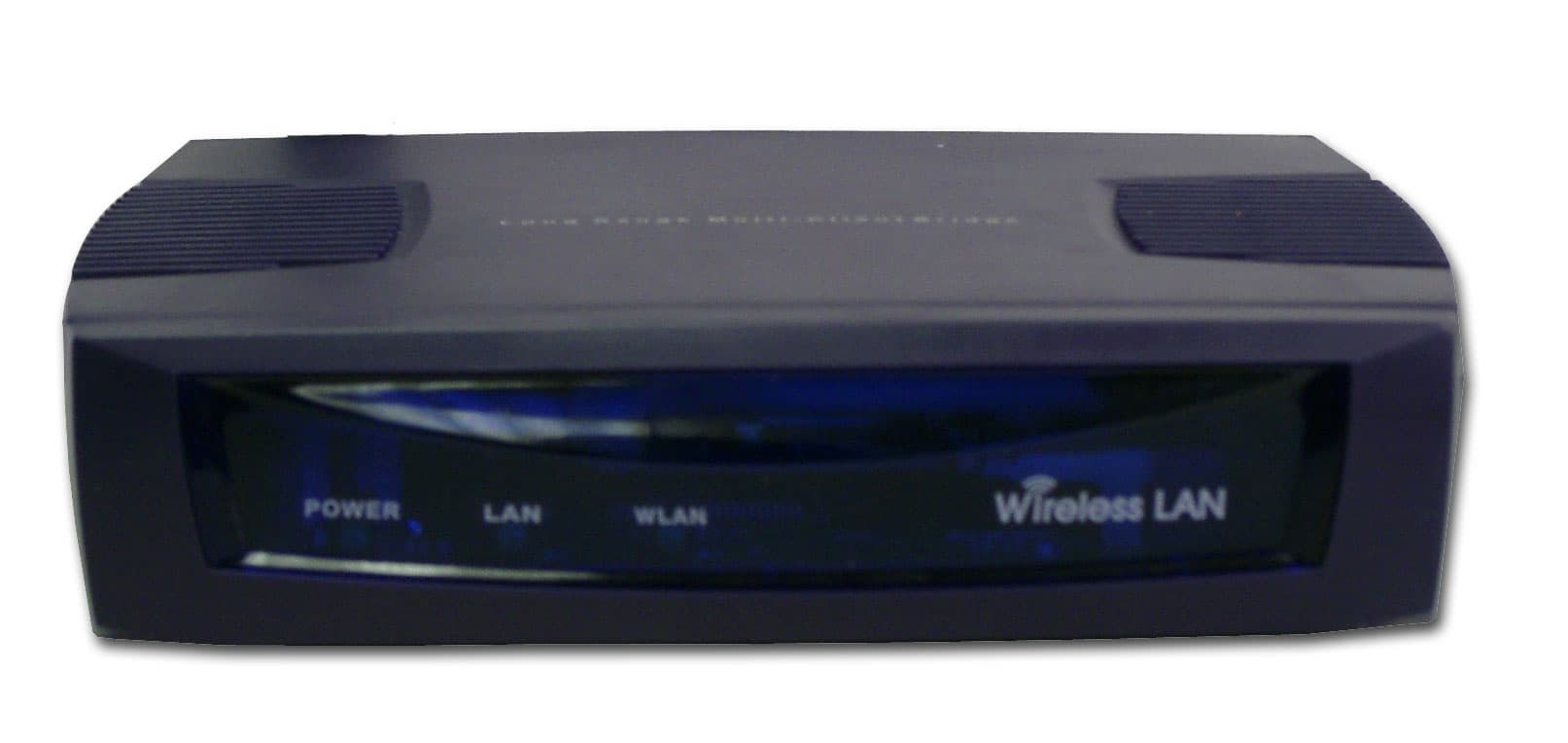

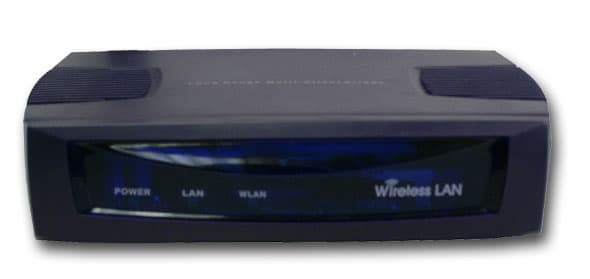

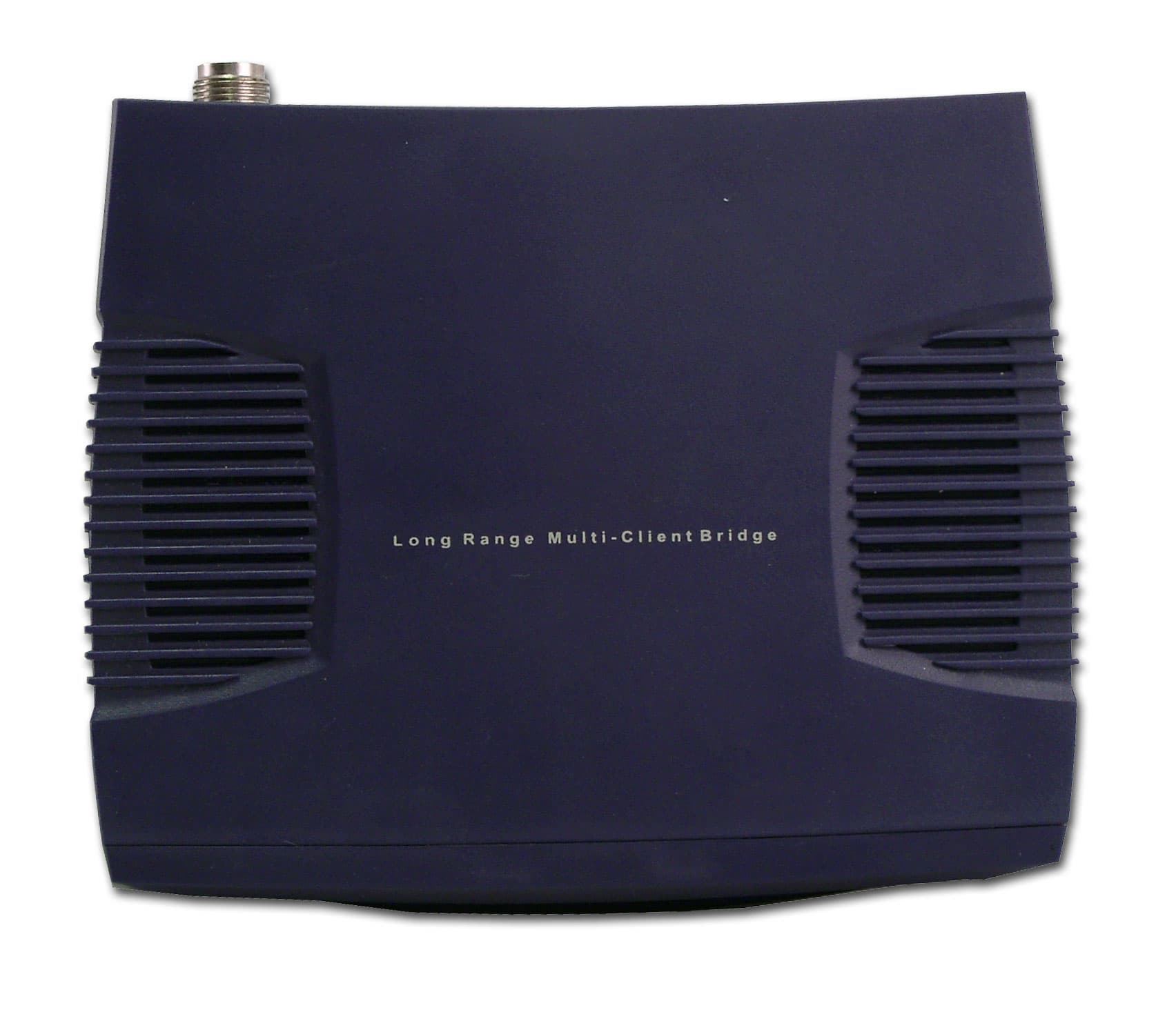

Устройство, выполненное в пластиковом корпусе темно-синего цвета, на мой взгляд, имеет очень невзрачный дизайн. Цветовая индикация: зеленые светодиоды.

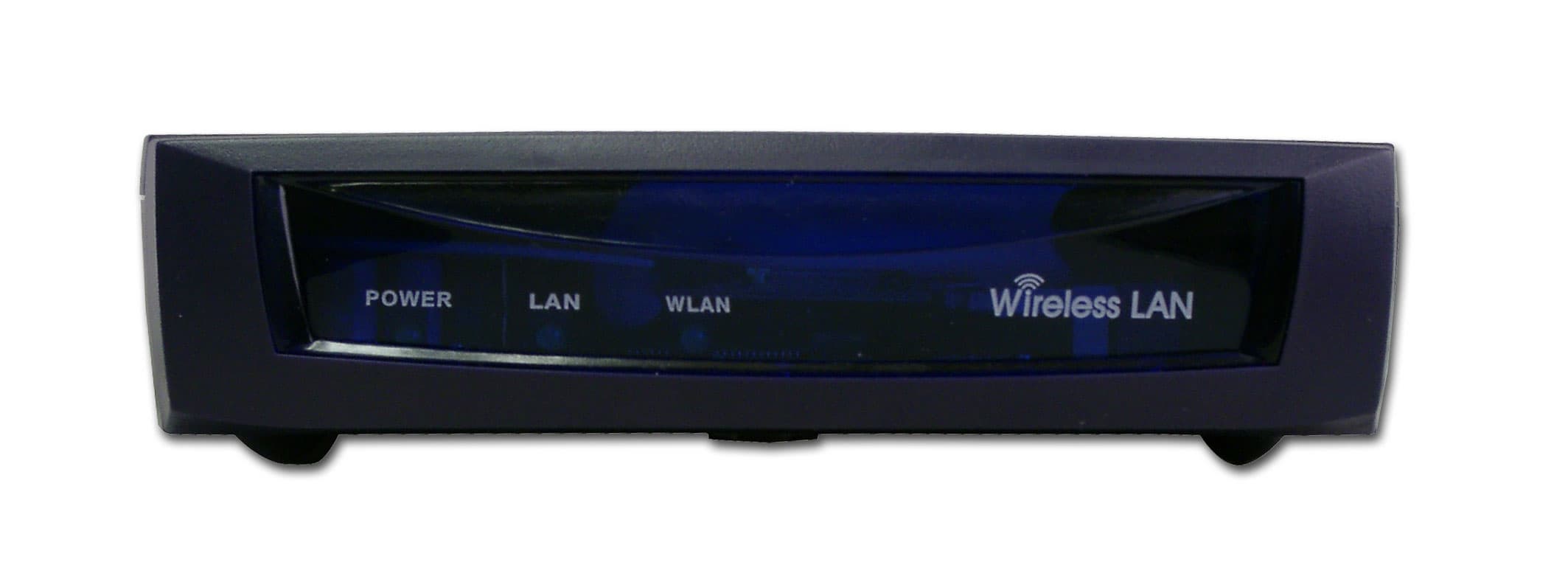

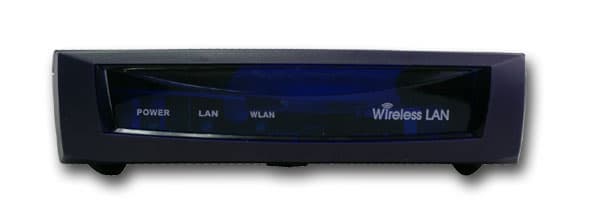

На устройстве расположены следующие индикаторы:

  • индикатор питания
  • индикатор активности беспроводного соединения
  • индикаторы активности на порте LAN

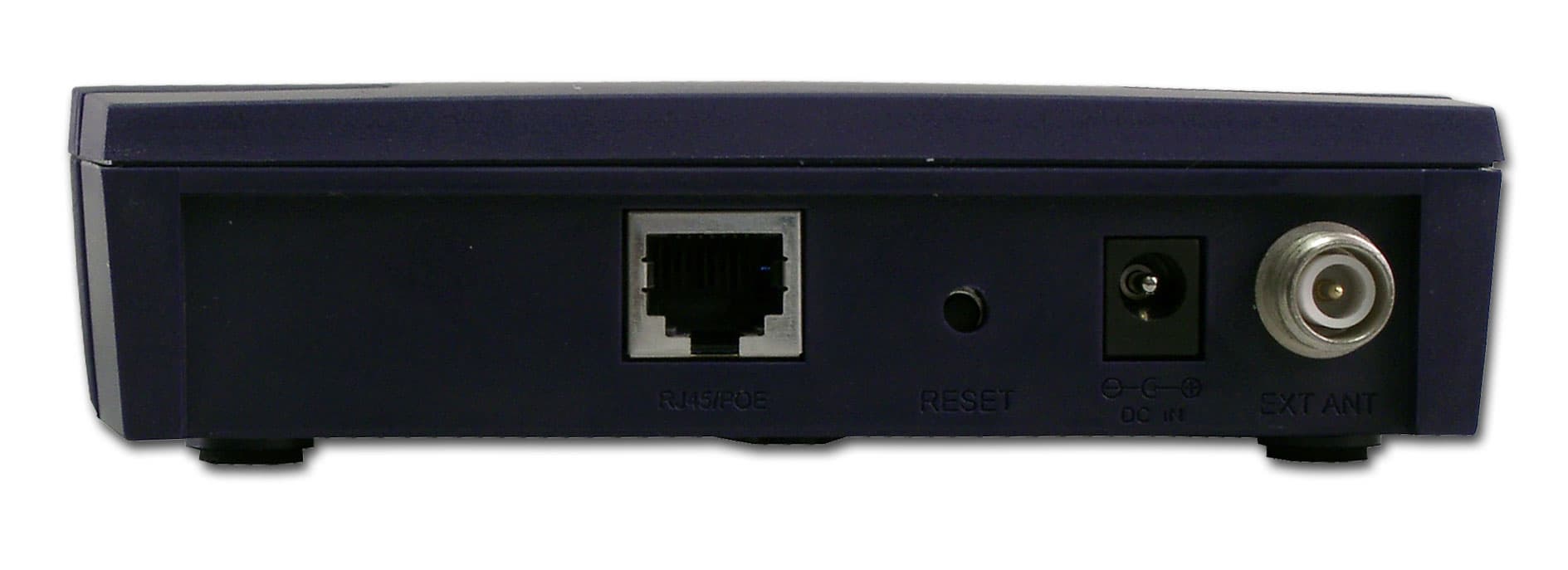

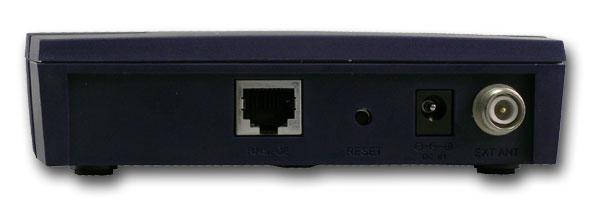

На задней панели расположены:

  • 1 × LAN порт
  • разъем питания
  • кнопка Reset (сброс параметров).
  • разъем для подключения антенны

В комплект входит: БП, точка доступа, патчкорд, диск с описанием, краткая инструкция по установке.

Вид изнутри

Внутренняя часть устройства залита термопроводной пастой, которая приклеена к крышке устройства — поэтому, что находится внутри, выяснить не удалось.

Спецификации устройства:

корпуспластиковый, допускается горизонтальная установка или подвес на стену
проводной сегмент
LANколичество портов1
auto MDI/MDI-Xда
ручное блокирование интерфейсовнет
возможность задания размера MTU вручнуюнет
Беспроводной сегмент
антеннаколичество1
типодна внешняя дипольная
возможность замены антенны/тип коннектораесть/??
принудительное задание номера рабочей антенны-
поддерживаемые стандарты и скорости802.11bCCK (11 Mbps, 5.5 Mbps), DQPSK (2 Mbps) DBPSK (1 Mbps)
802.11gOFDM: 54, 48, 36, 18, 12, 11, 9, 6 Mbit/sec
Кол-во каналов14
расширения протокола 802.11gнет
возможность ручного задания скоростида
выходная мощность802.11b @11Mbit/sдо 23 dBm
802.11g @54Mbit/sдо 18 dBm
чувствительность приемника802.11b @11Mbit/s-87 dBm
802.11g @54Mbit/s-68 dBm
работа с другой APподдержка WDS (мост)да
поддержка WDS + AP-
возможность работы в режиме клиентада
wireless repeater (повторитель)да
безопасностьблокировка широковещательного SSIDда
привязка к MAC адресамда
WEP шифрование64/128bit
WPA шифрование802.1x, только TKIP
WPA-PSK (pre-shared key)да
802.1x (через Radius)да
основные возможности
конфигурирование устройства и настройка клиентовадминистрированиеWEB-интерфейсда
WEB-интерфейс через SSLнет
собственная утилитанет
telnetнет
sshнет
COM-портнет
SNMPнет
возможность сохранения и загрузки конфигурациинет
встроенный DHCP серверда
поддержка UPnP??
Traffic shaping (ограничение трафика)нет
DNSвстроенный DNS-сервер (dns-relay)да
поддержка динамического DNSнет
внутренние часынет
синхронизация часов--
встроенные утилитыICMP pingнет
tracerouteнет
resolvingнет
логирование событийнет
SNMPподдержка SNMP Readнет
поддержка SNMP Writeнет
поддержка SNMP Trapsнет
возможности встроенных фильтров и файрвола
наличие фильтров/файрволанет
питание
тип БПвнешний, 12VDC
поддержка 802.1af (PoE)нет
дополнительная информация
версия прошивки2.4.8
размеры135 × 110 × 31 mm
вес??

Конфигурирование

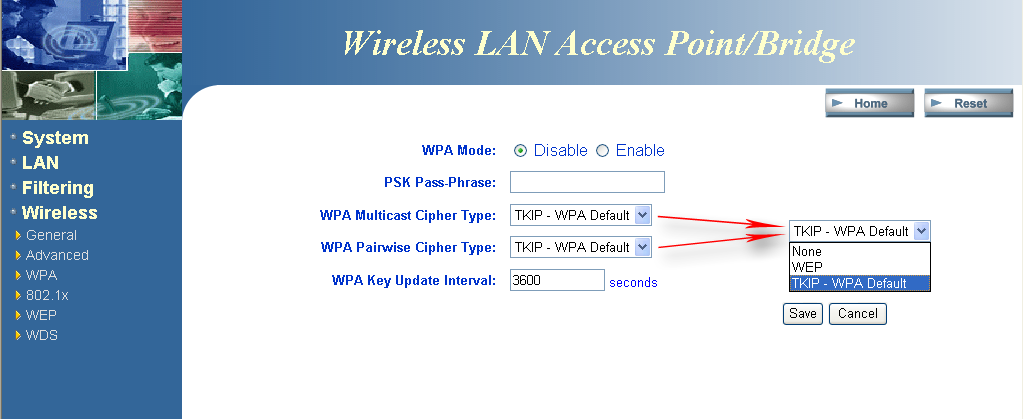

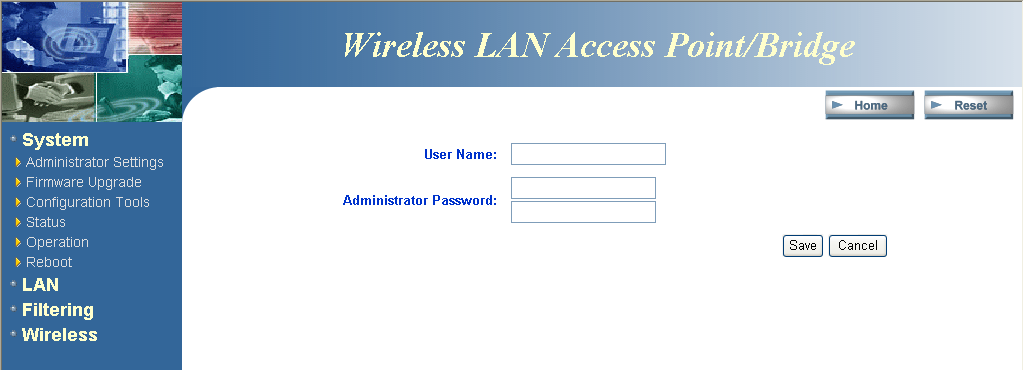

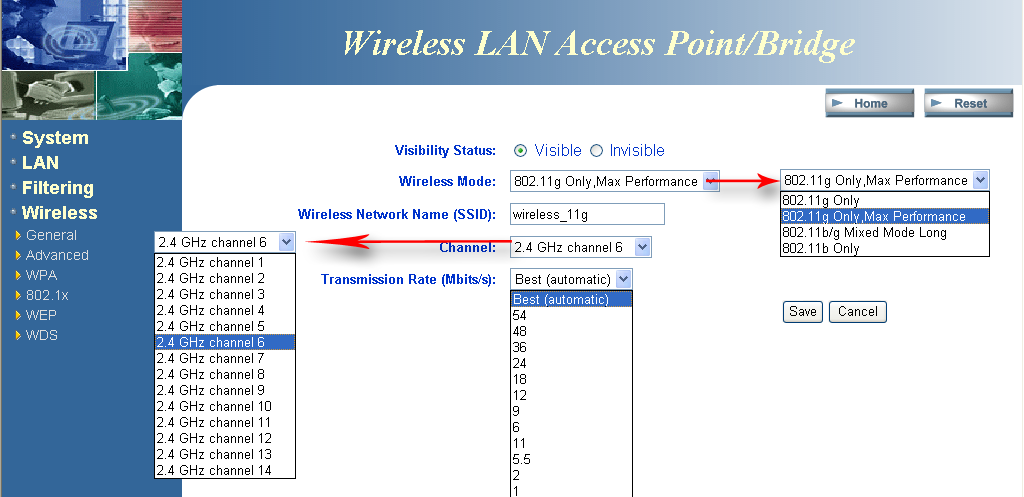

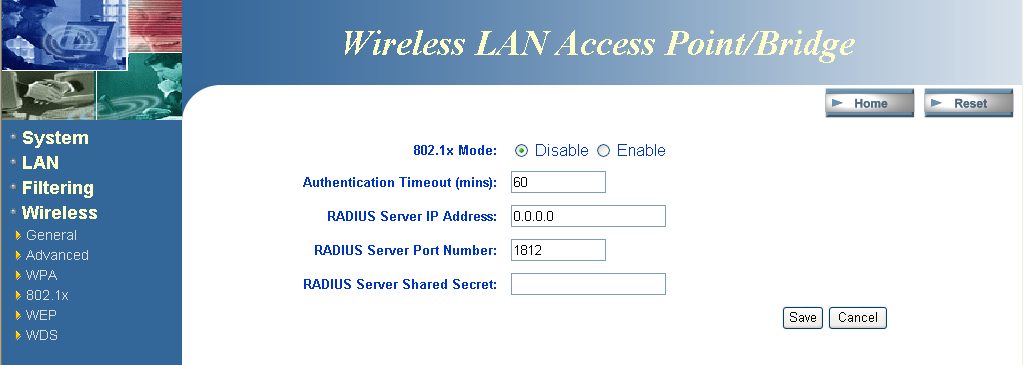

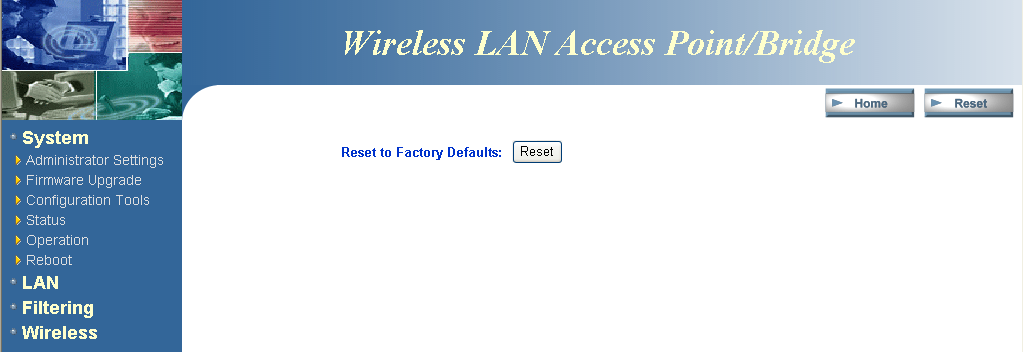

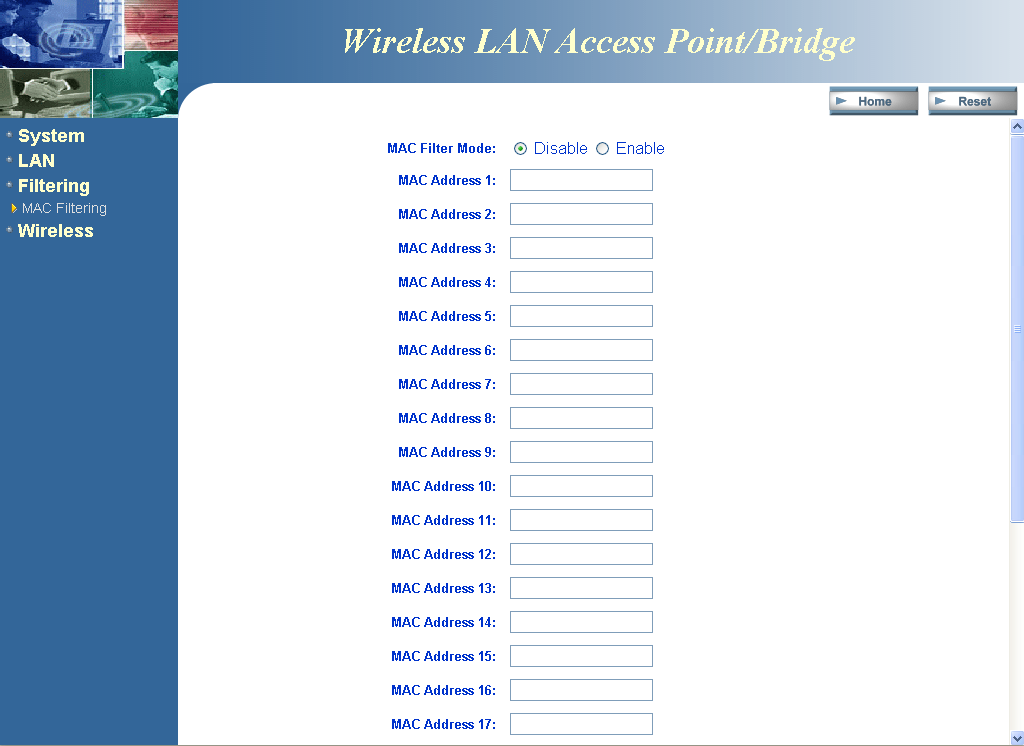

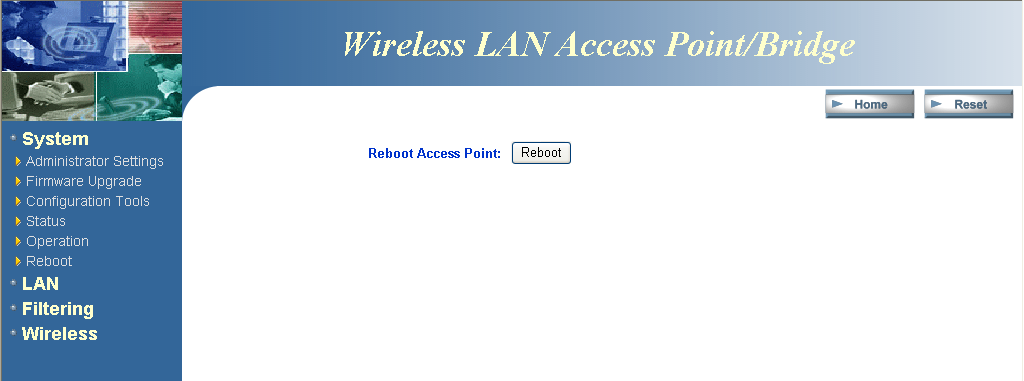

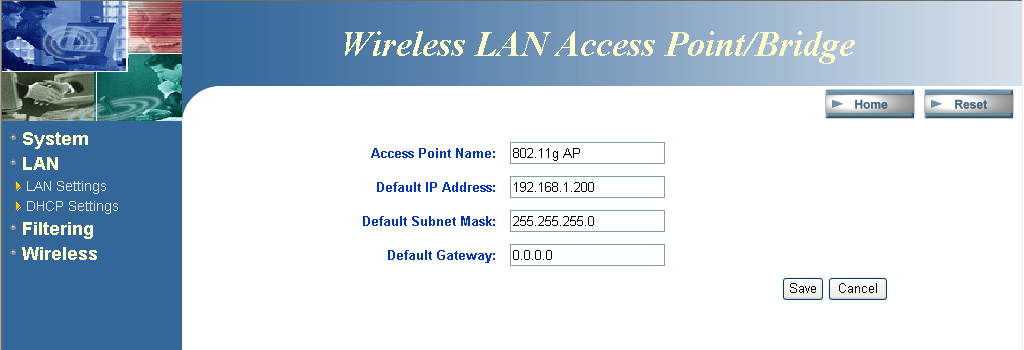

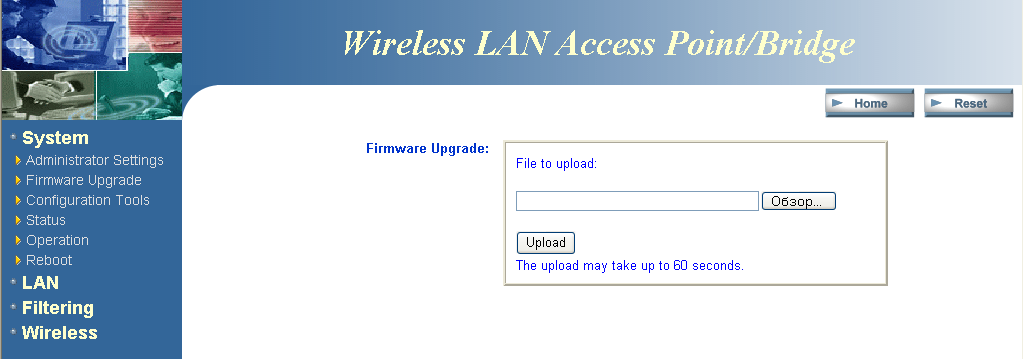

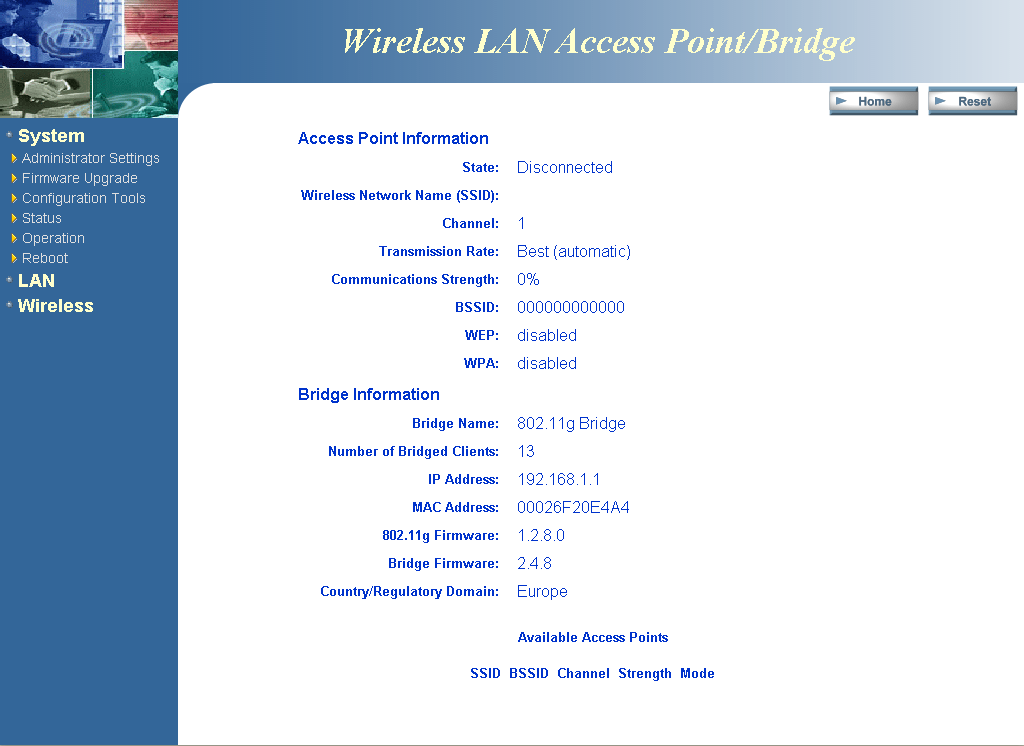

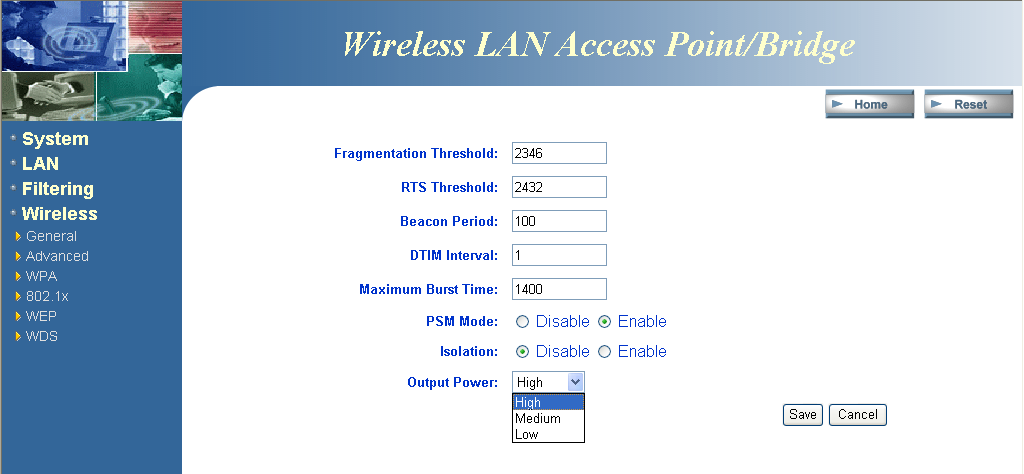

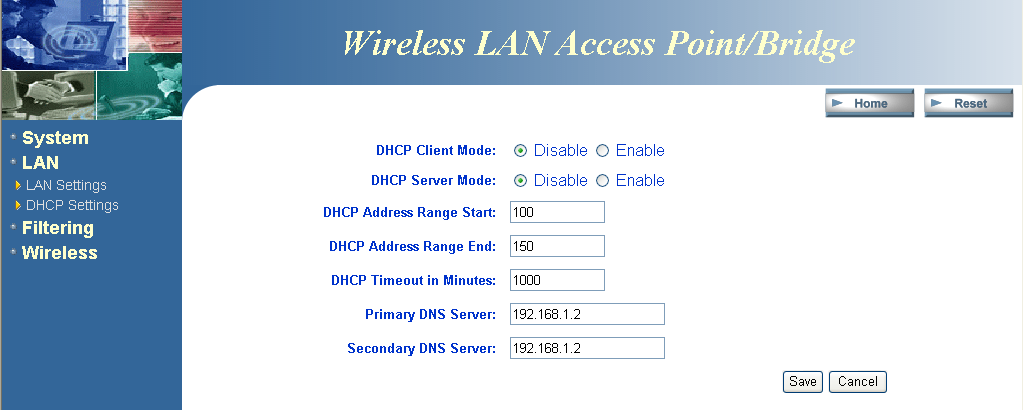

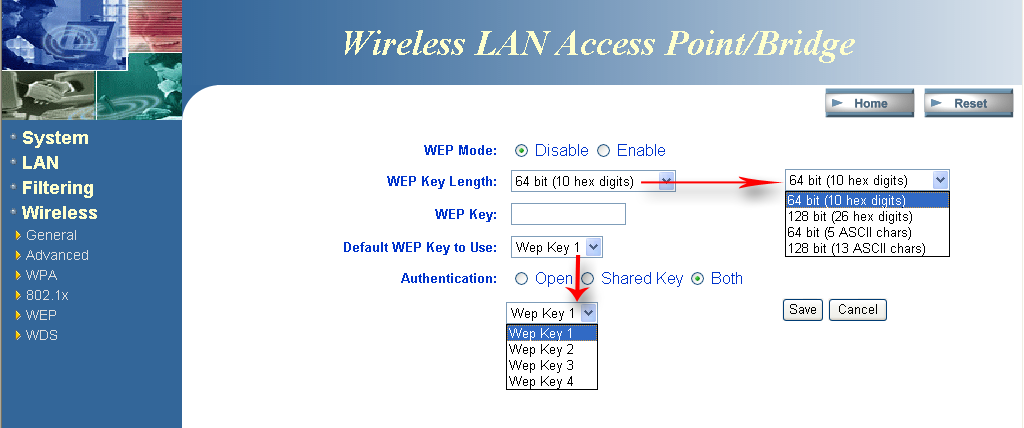

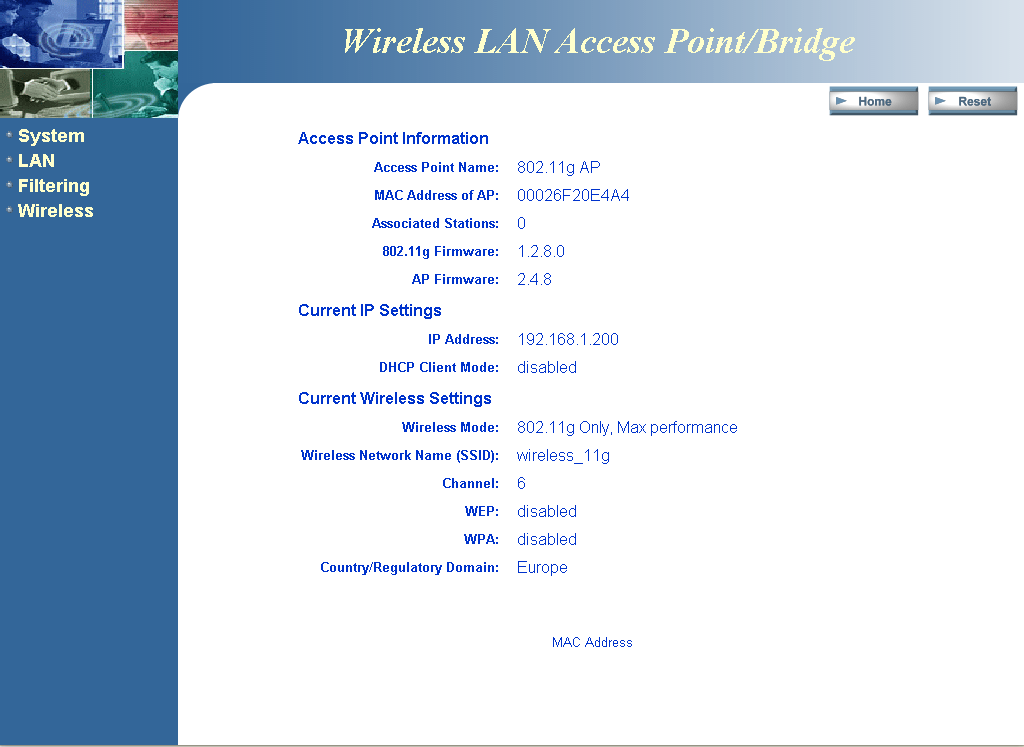

Конфигурация устройства осуществляется через WEB-интерфейс, его скриншоты приведены ниже:

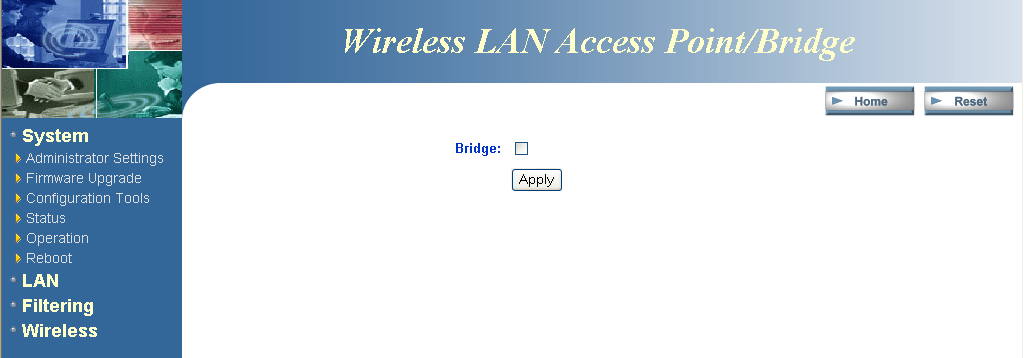

В WEB-интерфейсе присутствует пункт переключения устройства между режимами "Точка доступа" — "Мост". При переключении между этими режимами происходит смена IP-адреса устройства, то есть IP-адреса точки доступа и моста меняются независимо друг от друга. По умолчанию IP-адрес моста: 192.168.1.1, а точки доступа: 192.168.1.2. В режиме моста устройство может связываться с другими мостами или точками доступа в режимах "Point-to-Point" и "Point-to-Multi-Point".

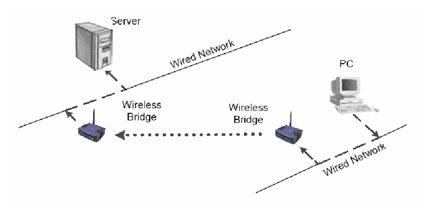

В случае использования режима "Point-to-Point" — 2 моста соединяются между собой и обеспечивают связь между 2-мя сегментами сети. Принцип организации такой сети показан на рисунке ниже

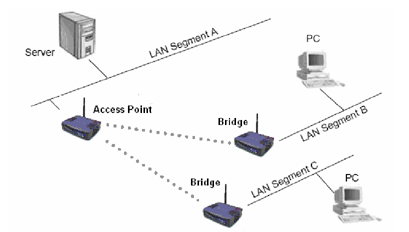

В случае использования режима "Point-to-Multi-Point" — устройство подключается к точке доступа (в режиме клиента), связывая несколько сегментов сети. Принцип организации такой сети представлен ниже

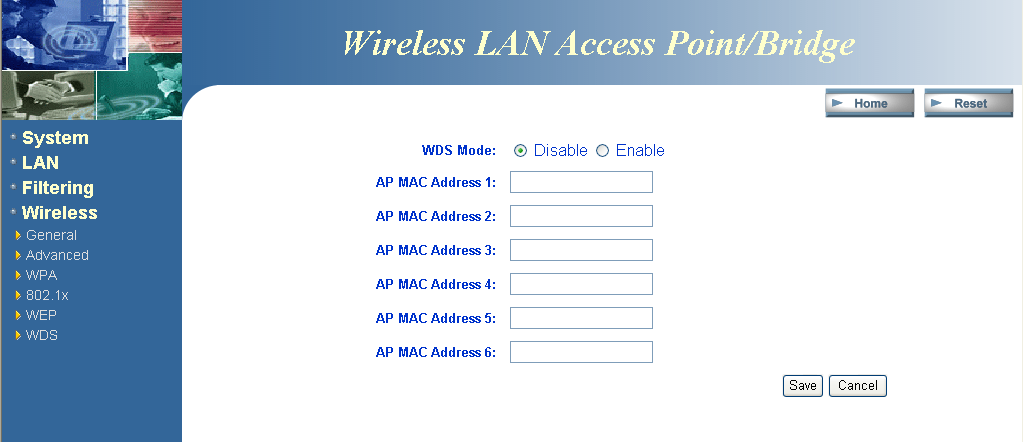

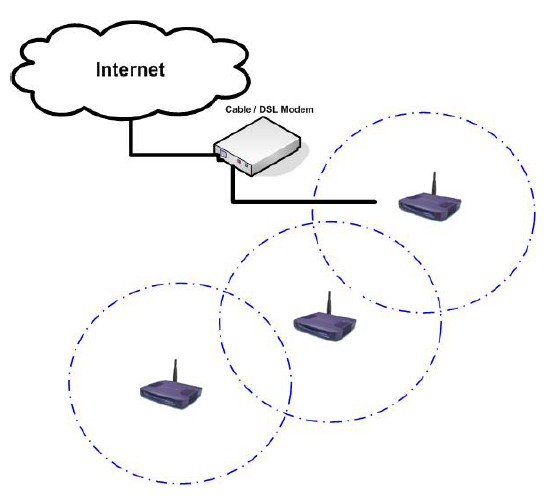

Настройка точки доступа с использованием WDS (Wireless Distribution System) позволяет работать с другими точками доступа в режиме повторителя. Принцип организации работы устройства в режиме повторителя продемонстрирован на рисунке ниже

В остальном, все настройки устройства стандартные и не требуют отдельного описания.

Тестирование производительности

Данное устройство попало в нашу тестовую лабораторию всего на несколько дней, что не позволило провести все возможные тесты. В частности тестирование в режиме моста не проводилось — устройство тестировалось только в качестве точки доступа. Также отсутствуют результаты некоторых других тестов.

Для тестирования использовались беспроводные адаптеры D-Link DWL-G520+ и DWL-G650, которые уже рассматривались нами в одной из предыдущих статей.

В нашей тестовой лаборатории начаты работы по созданию методики тестирования беспроводных точек доступа для возможности сравнения точек доступа между собой. Для этого организуются тесты на дальность связи. Проверяется пропускная способность при различной удаленности адаптера от точки доступа — при этом, естественно, используется ноутбук с Carsbus-адаптером, никакие PCI-адаптеры проверить таким образом не представляется возможным. Базовые расстояния берутся с интервалом 10 метров. Несмотря на то, что тестирование проходило внутри здания на максимально возможном расстоянии (~60 метров — длина коридора здания) разница в скорости на различных дистанциях не была особо заметной, поэтому было принято решение о том, что между точкой доступа и Cardbus-адаптером должно быть препятствие. Точка доступа устанавливалась внутри офиса в метре от двери, а в коридоре ставился ноутбук на расстоянии 10, 20, 30 и 40 метров от двери, после чего проводилось тестирование в стандартных режимах (IEEE 802.11b и IEEE 802.11g). Для большей объективности результатов точки доступа должны помещаться в одинаковые условия. Методика тестирования точек доступа находится в стадии разработки, поэтому в дальнейшем условия тестирования могут меняться, но для наглядности текущие результаты будут освещаться в выпускаемых обзорах. Для рассматриваемого в этой статье устройства, результаты таких исследований более актуальны, так как она претендует на звание Long Range (и, следовательно, должна покрывать более обширную зону, нежели обычные точки доступа).

Тестирование беспроводного сегмента:

Тестирование проходило в несколько этапов:

  • Тест "Точка доступа Senao NL-3054CB3 PLUS — PCI адаптер"
  • Тест "Точка доступа Senao NL-3054CB3 PLUS — Cardbus адаптер"
  • Тест "Точка доступа Senao NL-3054CB3 PLUS — PCI и Cardbus адаптеры"
  • Тест "PCI и Cardbus адаптеры, через точку доступа Senao NL-3054CB3 PLUS — режим Infrastructure"
  • Тест "Точка доступа Senao NL-3054CB3 PLUS — Cardbus адаптер, различная дистанция"

Тест "Точка доступа Senao NL-3054CB3 PLUS — PCI адаптер": трафик гонялся между компьютером с беспроводным сетевым PCI-адаптером D-Link DWL-G520+ и компьютером локального (LAN) сегмента через точку доступа Senao NL-3054CB3 PLUS. Скорость соединения выставлялась автоматически для режимов 802.11b, и 802.11g. Тест проводился с помощью Chariot NetIQ. Расстояние между точками не превышало 5 метров.

Сокращения:

  • PCI — беспроводной адаптер D-Link DWL-G520+
  • AP — точка доступа Senao NL-3054CB3 PLUS
  • fdx — генерация трафика в обоих направлениях

Результаты теста для 802.11b и 802.11g режимов:

Максимальная скорость: 5,51 Мбит/с — для 802.11b режима и 17,35 Мбит/с для 802.11g режима — для режима 802.11g это достаточно низкая скорость.

Тест "Точка доступа Senao NL-3054CB3 PLUS — Cardbus адаптер": трафик гонялся между компьютером с беспроводным сетевым Cardbus-адаптером D-Link DWL-G650 и компьютером локального (LAN) сегмента через точку доступа Senao NL-3054CB3 PLUS. Скорость соединения выставлялась автоматически для режимов 802.11b и 802.11g. Тест проводился с помощью Chariot NetIQ. Расстояние между точками не превышало 5 метров.

Сокращения:

  • Cardbus — беспроводной адаптер D-Link DWL-G650
  • AP — точка доступа Senao NL-3054CB3 PLUS
  • fdx — генерация трафика в обоих направлениях

Результаты теста для 802.11b и 802.11g режимов:

Максимальная скорость: 6,04 Мбит/с — в 802.11b режиме, 18,98 Мбит/с — в режиме 802.11g. В режиме 802.11b скорость очень высокая, а в режиме 802.11g — наоборот достаточно низкая.

Тест "Точка доступа Senao NL-3054CB3 PLUS — PCI и Cardbus адаптеры": трафик гонялся между компьютерами с беспроводными сетевыми адаптерами D-Link DWL-G650 и D-Link DWL-G520+ и компьютером локального (LAN) сегмента через точку доступа Senao NL-3054CB3 PLUS. Скорость соединения выставлялась автоматически для режимов 802.11b. К сожалению, в режиме 802.11g данный тест не проводился, так как на него просто не хватило времени (устройство попало в нашу тестовую лабораторию буквально на пару дней). Тест проводился с помощью Chariot NetIQ. Расстояние между точками не превышало 5 метров.

Сокращения:

  • AP — точка доступа Senao NL-3054CB3 PLUS
  • Cards — беспроводные адаптеры D-Link DWL-G650 и D-Link DWL-G520+
  • PCI — беспроводной адаптер на PCI-шине D-Link DWL-G520+
  • Cardbus — беспроводной адаптер на Cardbus-шине D-Link DWL-G650
  • fdx — генерация трафика в обоих направлениях

Результаты теста для режима 802.11b:

Максимальная скорость: 5,81 Мбит/с — весьма высокая скорость для 802.11b режима. Полное распределение скоростей приведено ниже:

Из диаграммы видно, что скорость между адаптерами распределяется весьма неравномерно — PCI-адаптер с этой точкой доступа работает быстрее, нежели Cardbus-адаптер.

Тест "PCI и Cardbus адаптеры, через точку доступа Senao NL-3054CB3 PLUS — режим Infrastructure" — трафик гоняется между беспроводными сетевыми адаптерами D-Link DWL-G650 и D-Link DWL-G520+ через точку доступа Senao NL-3054CB3 PLUS (режим Infrastructure). Скорость соединения устанавливается в Auto mode. Тест проводился для режимов: 802.11b и 802.11g с помощью Chariot NetIQ. Расстояние между точками не превышало 5 метров.

Сокращения:

  • PCI — беспроводной адаптер на PCI-шине D-Link DWL-G520+
  • Cardbus — беспроводной адаптер на Cardbus-шине D-Link DWL-G650
  • fdx — генерация трафика в обоих направлениях

Результаты теста для 802.11b и 802.11g режимов:

Максимальная скорость: 2,81 Мбит/с для режима 802.11b и 9,27 Мбит/с — для 802.11g — весьма низкие скорости для этих режимов.

Тест "Точка доступа Senao NL-3054CB3 PLUS — Cardbus адаптер, различная дистанция" — трафик гонялся между точкой доступа Senao NL-3054CB3 PLUS и ноутбуком с беспроводным Cardbus-адаптером D-Link DWL-G560. Скорость соединения устанавливалась в режим Auto. Расстояние между точками менялось и составляло сначала 10 метров, затем 20, 30 и 40 метров, трафик генерируется в обоих направлениях (full duplex). Тест проводился для режимов 802.11b и 802.11g с помощью Chariot NetIQ в течение 1 минуты.

Результаты теста для 802.11b и 802.11g режимов:

Результаты достаточно высокие как для 802.11b, так и для 802.11g режимов. Из диаграммы видно, что при использовании 802.11b режима скорость практически не изменяется на всей дистанции (от 10 до 40 метров). По диаграмме для 802.11g режима прослеживается уменьшение скорости передачи при увеличении расстояния между точками.

Доступность:

На момент написания статьи данное оборудование в продажу еще не поступало. Возможно, оно появится несколько позже

На последний момент средняя розничная цена на рассматриваемое оборудование в Москве составляет: Н/Д(0)

Выводы

Точка доступа NL-3054CB3 PLUS Senao показывает средние результаты в режиме 802.11g, и достаточно высокие результаты в 802.11b режиме. Дальность связи у данного оборудования действительно оказалась весьма высокой. Особенно это касается режима 802.11b — на расстоянии 40 метров от точки доступа скорость передачи трафика практически не уменьшается и остается очень высокой (более 6 Мбит/с). Производительность 802.11g режима не очень высокая — ни в одном из тестов скорость не достигает порога в 20 Мбит/с. Плюсы:

  • Простота конфигурации
  • Высокая дальность связи (особенно в 802.11b режиме)
  • Возможна работа в качестве повторителя или клиента

Минусы:

  • Отсутствие возможности ведения Log-журнала
  • Весьма низкая производительность в режиме 802.11g








29 июня 2005 Г.
