Беспроводное оборудование D-Link: точка доступа DWL-3200AP.

В этой статье рассматривается беспроводная точка доступа D-Link с поддержкой Super G и Turbo режимов DWL-3200AP.

Содержание:

  1. Обзор точки доступа D-Link DWL-3200AP
  2. Тестирование производительности
  3. Доступность
  4. Выводы

Точка доступа D-Link DWL-3200AP

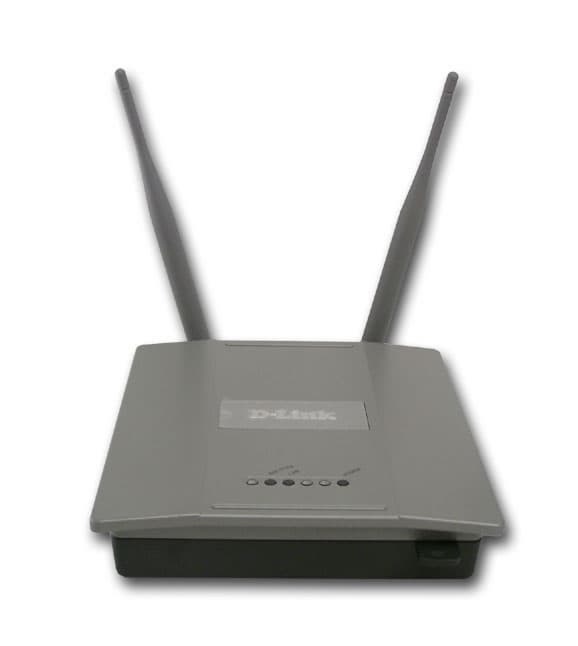

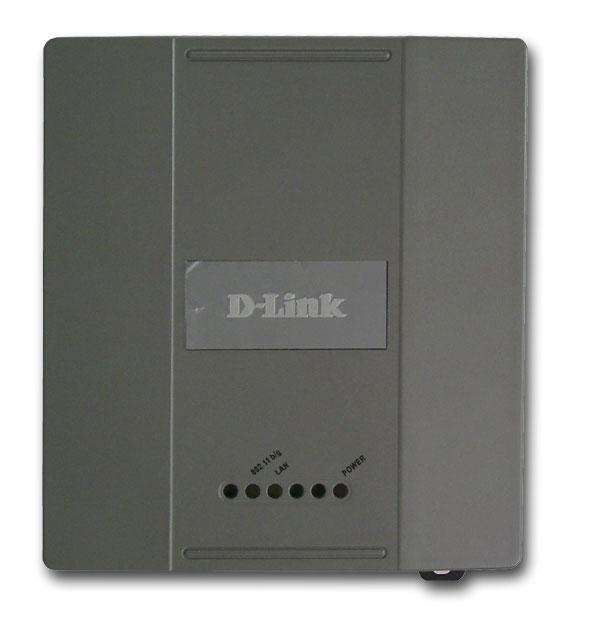

D-Link DWL-3200AP — точка доступа бизнес класса стандарта IEEE 802.11g с поддержкой режимов ускоренной передачи данных Super G и Super G with Turbo. Корпус устройства полностью металлический. На момент написания статьи точка доступа еще отсутствует в розничной продаже — идет бета-тестирование программного обеспечения (Firmware) — по этой причине мы были предупреждены, что рассматриваемая точка доступа не является законченным продуктом и может работать нестабильно, и конечный продукт может показывать более хорошие результаты. Тем не менее, на американском сайте D-Link эта точка доступа уже анонсирована.

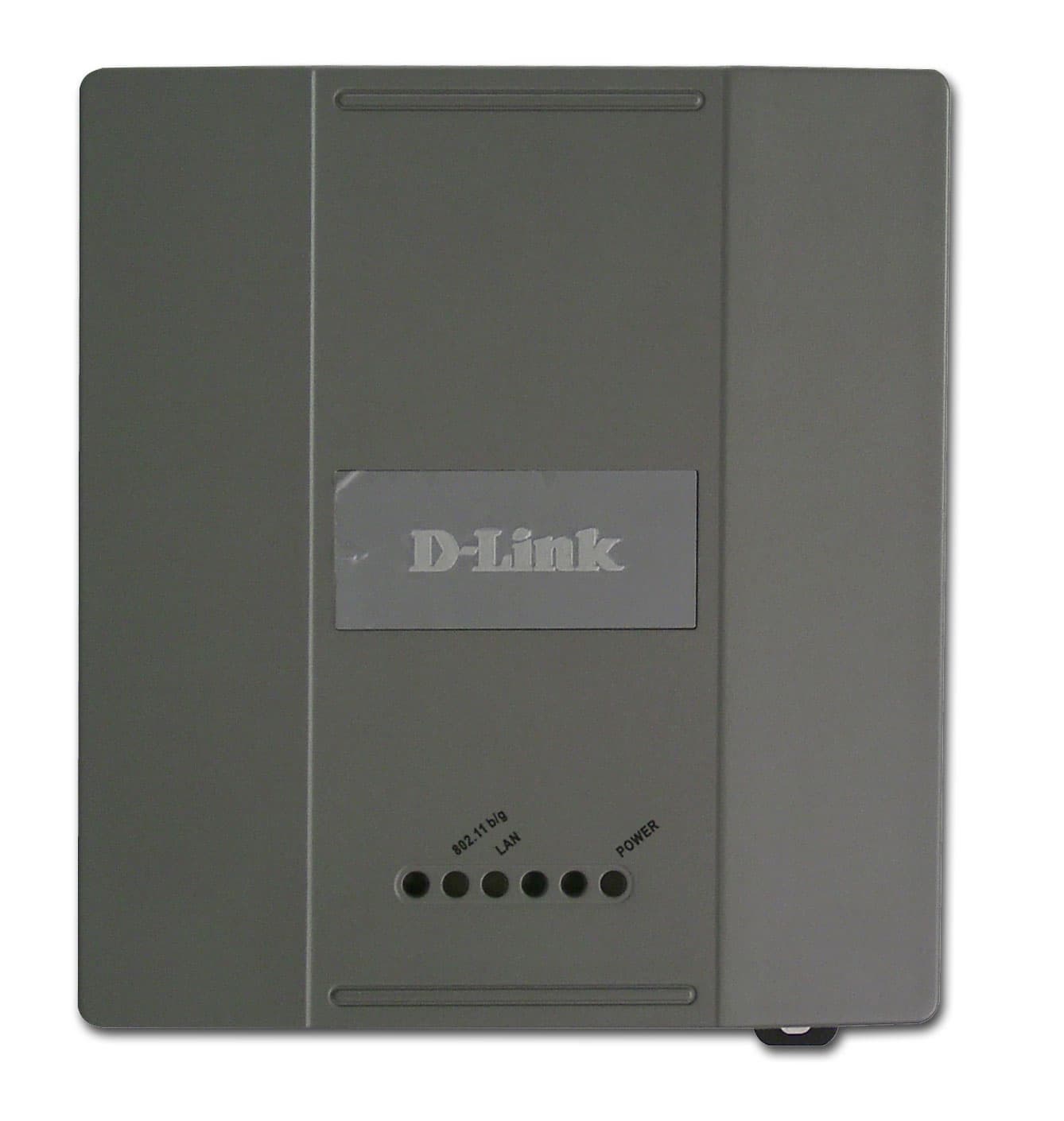

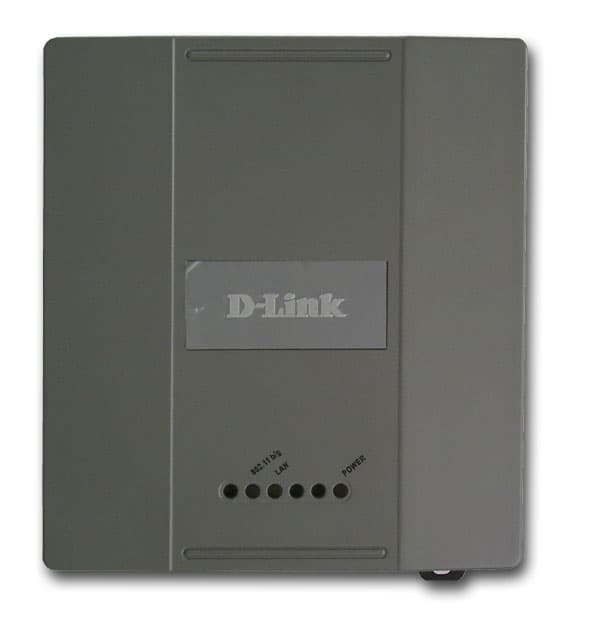

На точке доступа расположены следующие индикаторы:

  • индикатор питания
  • индикатор активности беспроводного соединения
  • индикаторы активности на порте LAN

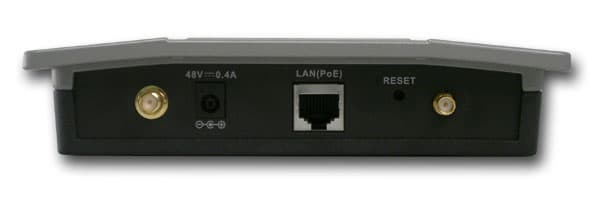

На задней панели расположены:

  • 1 × LAN порт
  • разъем питания
  • кнопка Reset (сброс параметров).
  • 2 × разъем для подключения антенны

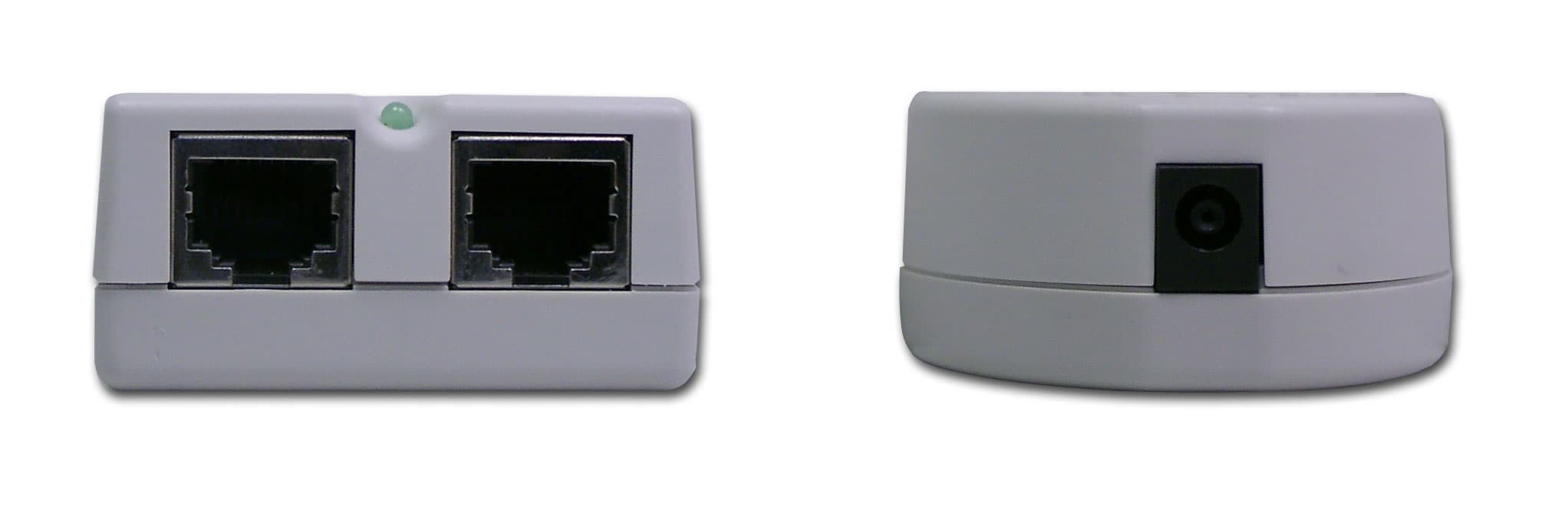

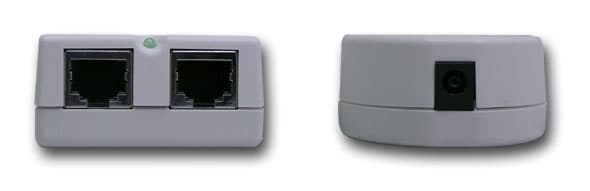

В комплект входит: БП, точка доступа, устройство Power over Ethernet, 2-х метровый патчкорд, монтажная планка для крепления точки доступа на стену, 2 антенны, диск с описанием, шурупы и дюбели для крепления к стене.

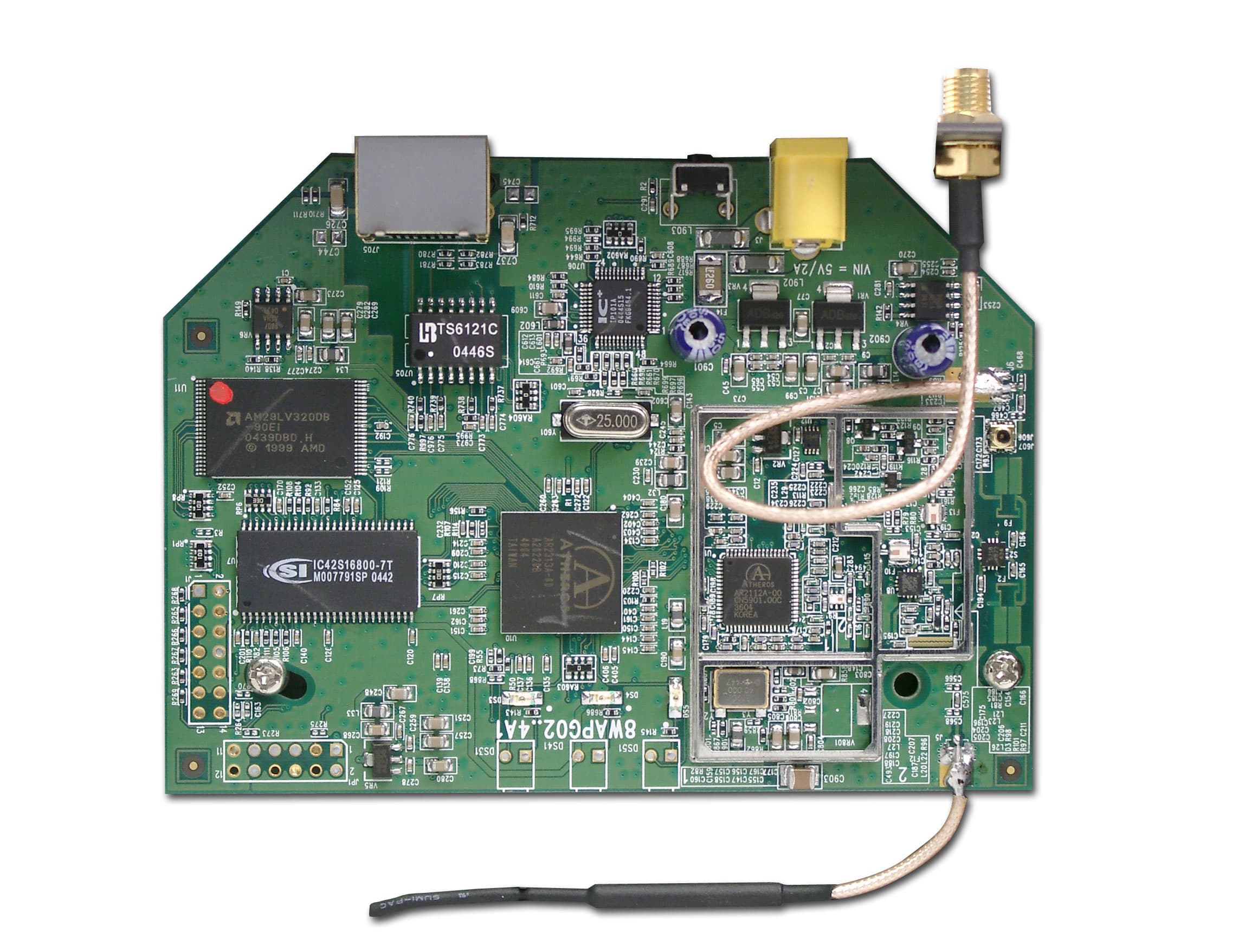

Вид изнутри

Устройство завинчено нестандартными шестигранными винтами, на которые не удалось подобрать отвертки — поэтому раскрыть устройство не получилось.

Спецификации устройства:

корпусметаллический, допускается горизонтальная установка или подвес на стену
проводной сегмент
LANколичество портов1
auto MDI/MDI-Xда
ручное блокирование интерфейсовнет
возможность задания размера MTU вручнуюнет
Беспроводной сегмент
антеннаколичество2
тип 2 внешних дипольных антенны, 5 dBi
возможность замены антенны/тип коннектораесть/r-SMA
принудительное задание номера рабочей антеннынет
поддерживаемые стандарты и скорости802.11bDQPSK, DBPSK и CCK
802.11gBPSK, QPSK, 16QAM, 64QAM, OFDM
Регион/Кол-во каналов??/13
расширения протокола 802.11gSuper G, Super G + Turbo
возможность ручного задания скоростида
выходная мощностьусредненная??
802.11b @11Mbit/sдо 20 dBm
802.11g @54Mbit/sдо 20 dBm
чувствительность приемника802.11b @11Mbit/s-85 dBm
802.11g @54Mbit/s-72 dBm
работа с другой APподдержка WDS (мост)да
поддержка WDS + APда
возможность работы в режиме клиентанет
wireless repeater (повторитель)нет
безопасностьблокировка широковещательного SSIDда
привязка к MAC адресамда
WEP шифрование64/128/152bit, ASCII или HEX ключи
WPA шифрование802.11x, AES или TKIP
WPA-PSK (pre-shared key)AES или TKIP
поддержка Radiusда, проверка логинов/паролей и валидности mac-адресов
основные возможности
конфигурирование устройства и настройка клиентовадминистрированиеWEB-интерфейсда
WEB-интерфейс через SSLнет
собственная утилитада
telnetда
sshнет
COM-портнет
SNMPда
возможность сохранения и загрузки конфигурациида
встроенный DHCP серверда
поддержка UPnP??
Traffic shaping (ограничение трафика)нет
внутренние часынет
синхронизация часов-
встроенные утилитыICMP pingнет
tracerouteнет
resolvingнет
логирование событийнет
питание
тип БПвнешний, 48VDC, 0.4A
поддержка 802.1af (PoE)да
дополнительная информация
версия прошивкиv2.00
размеры277,7 × 155 × 45 мм
вес??

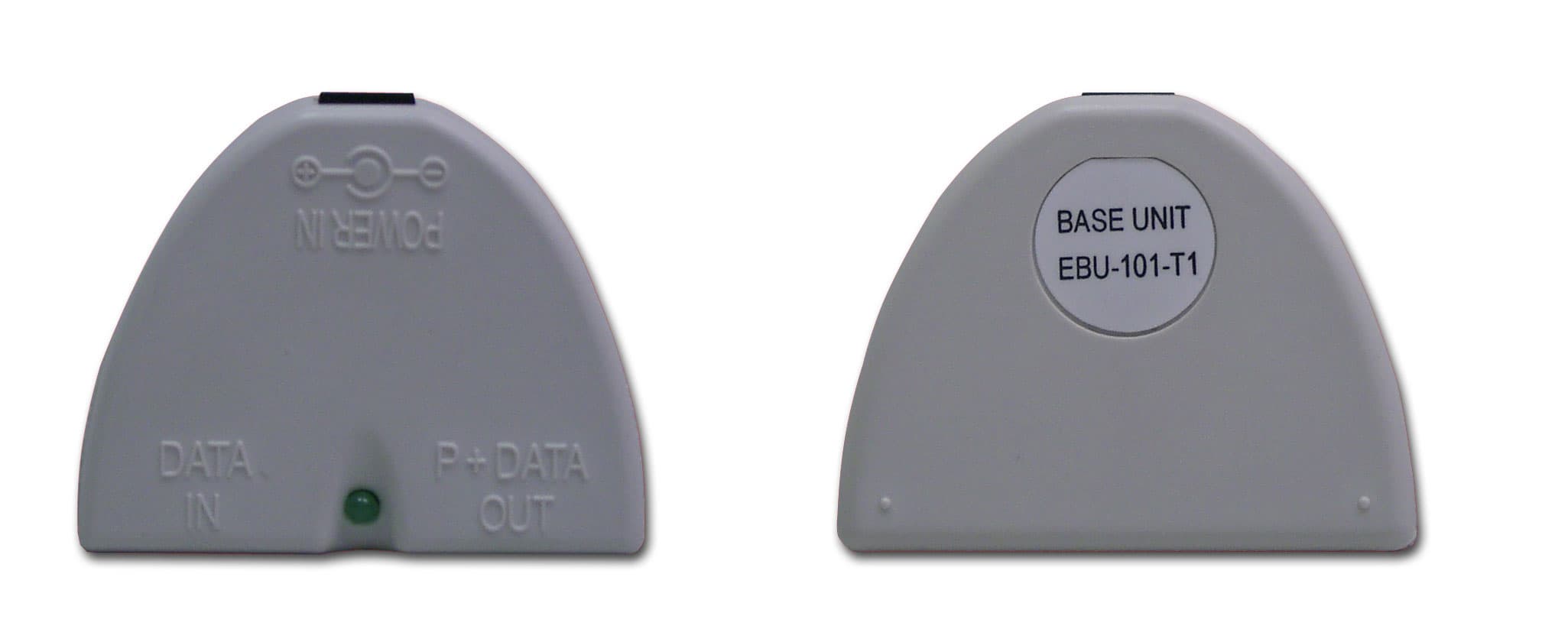

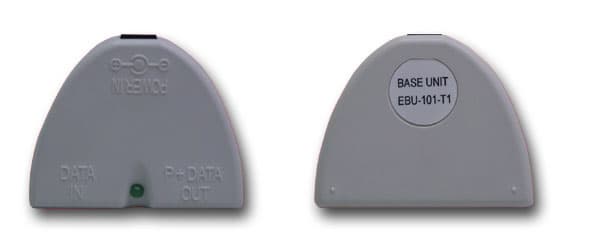

Данное устройство поддерживает технологию Power over Ethernet (PoE) — возможна его запитка через UTP-кабель. Устройство PoE идет в комплекте с точкой доступа.



Конфигурирование

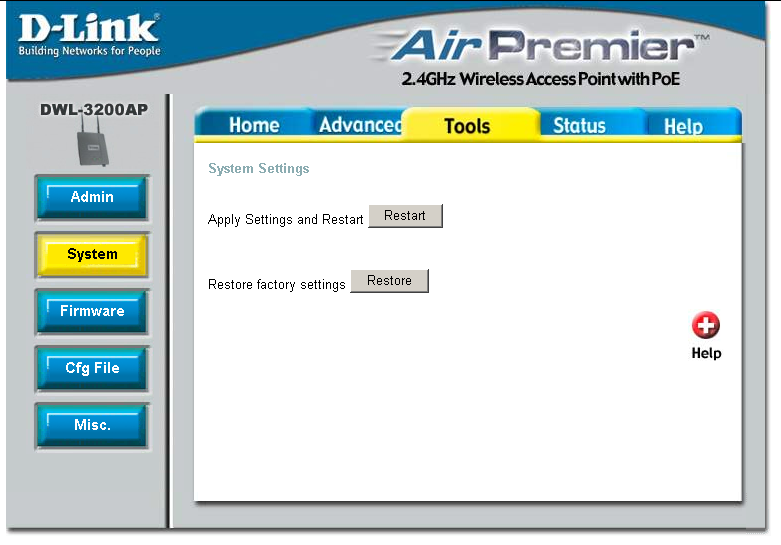

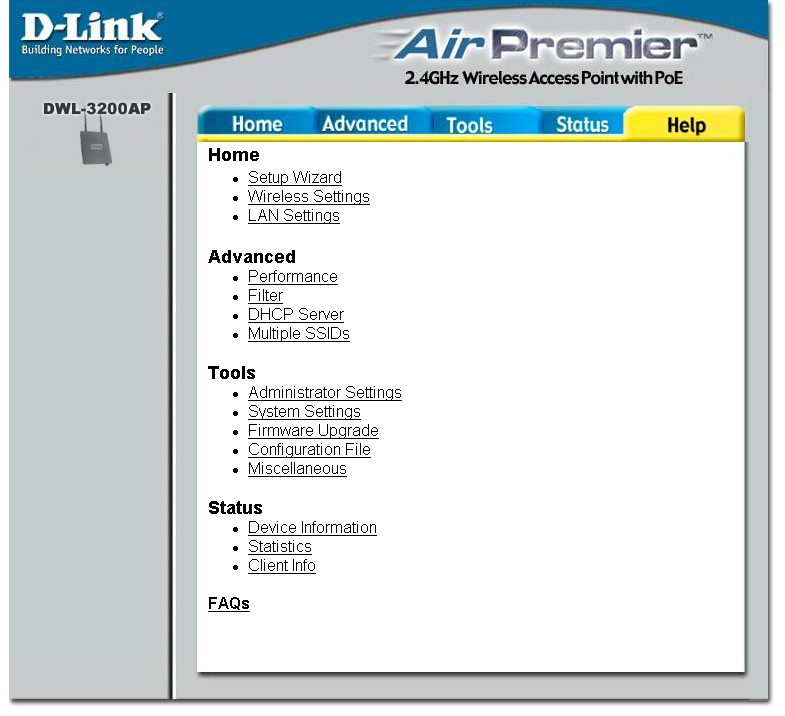

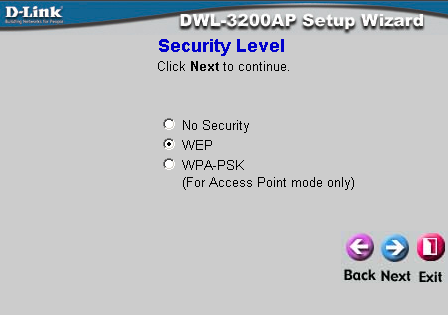

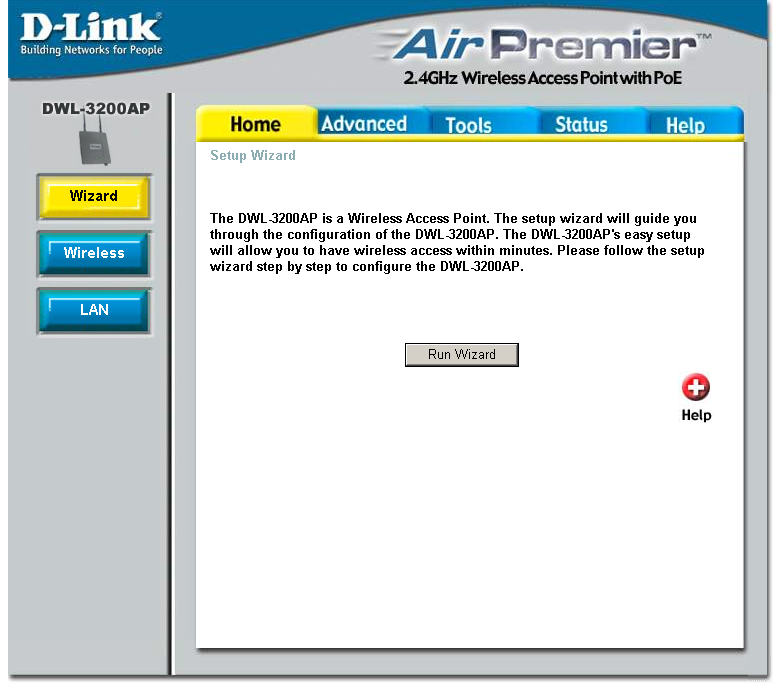

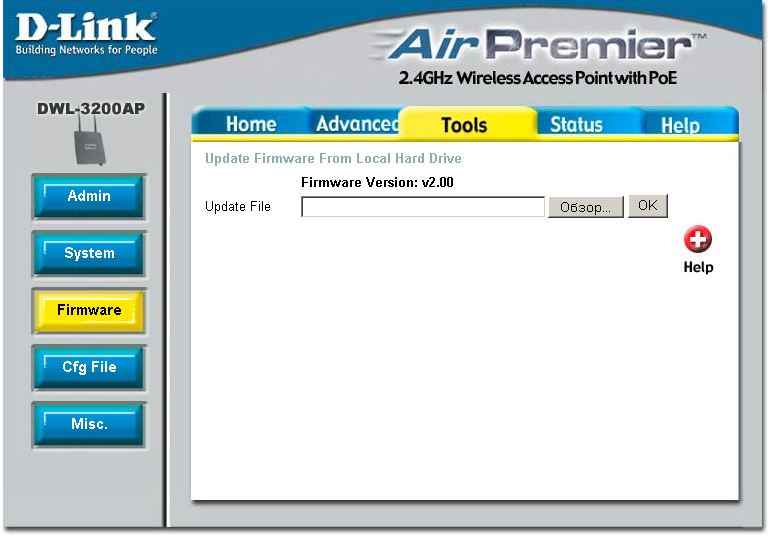

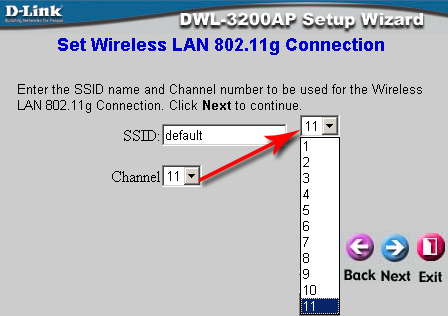

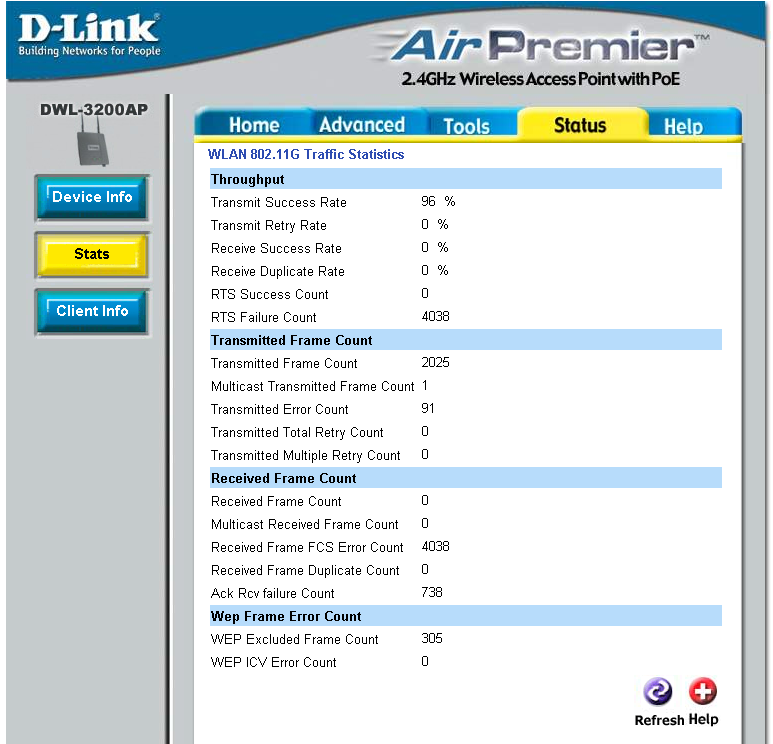

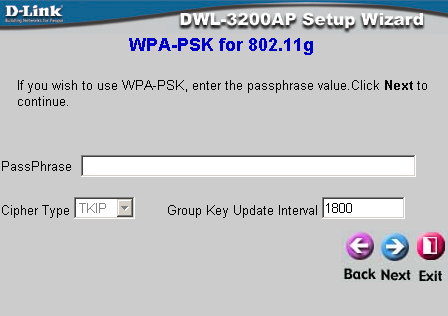

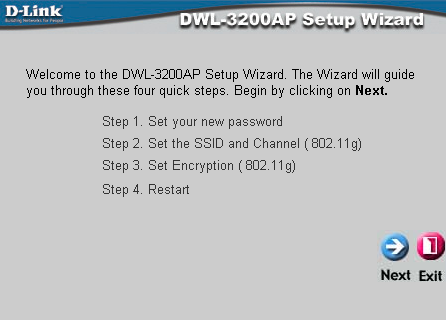

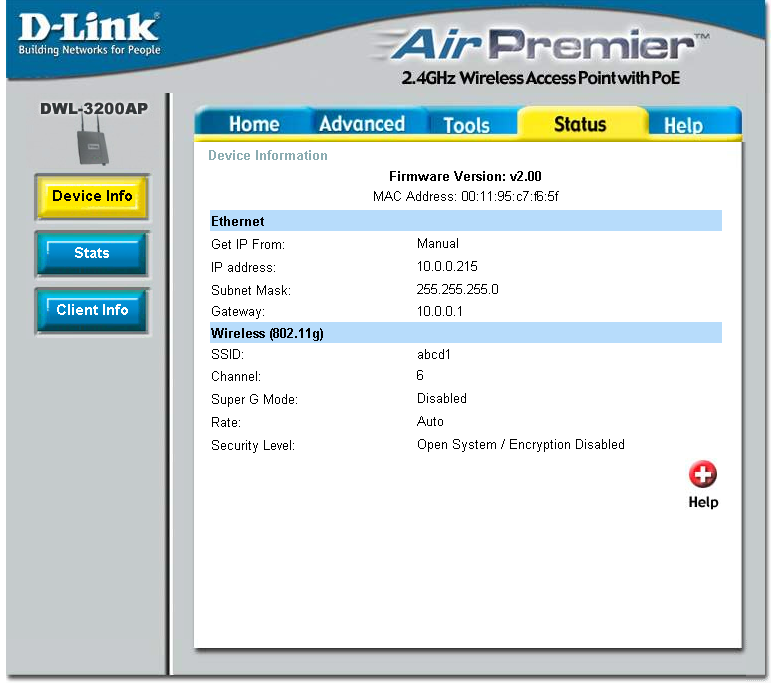

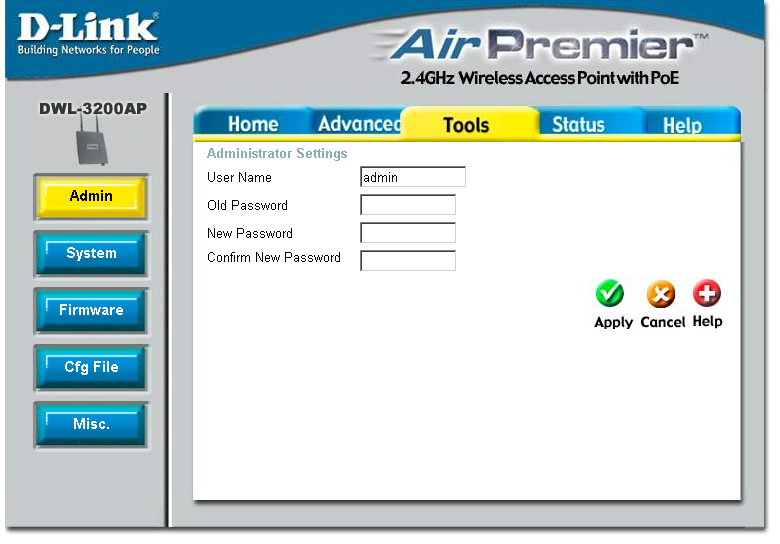

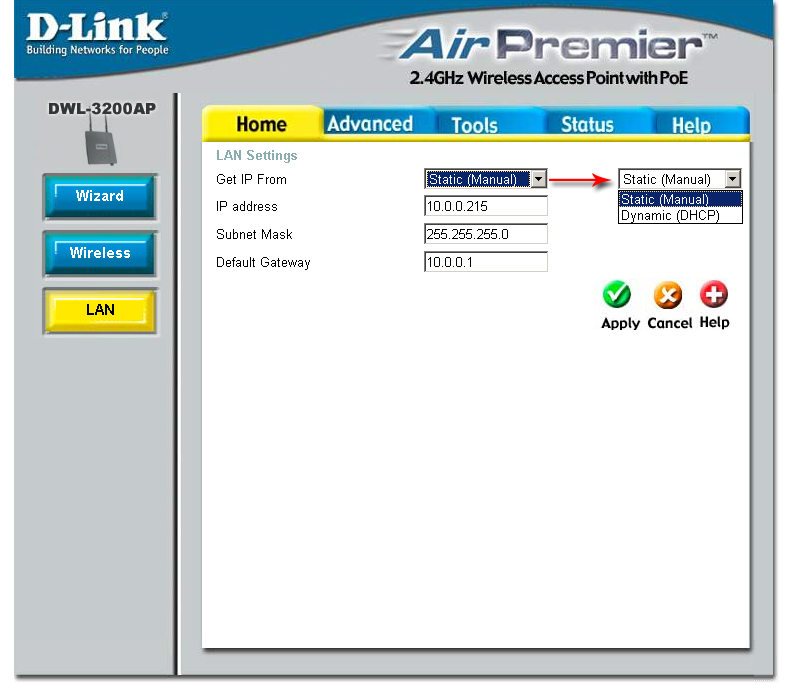

Конфигурация устройства осуществляется через WEB-интерфейс или по протоколу Telnet. Скриншоты настроек через WEB — интерфейс приведены ниже:

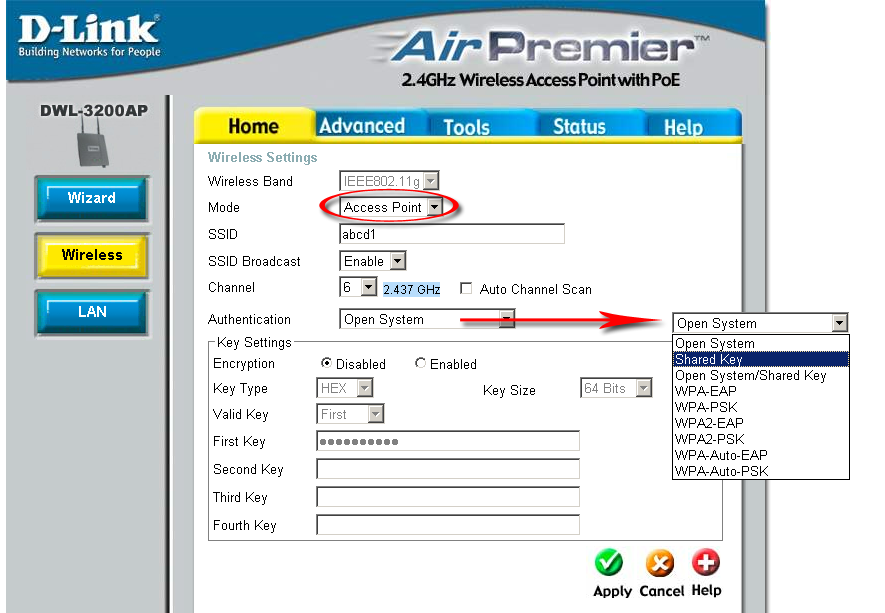

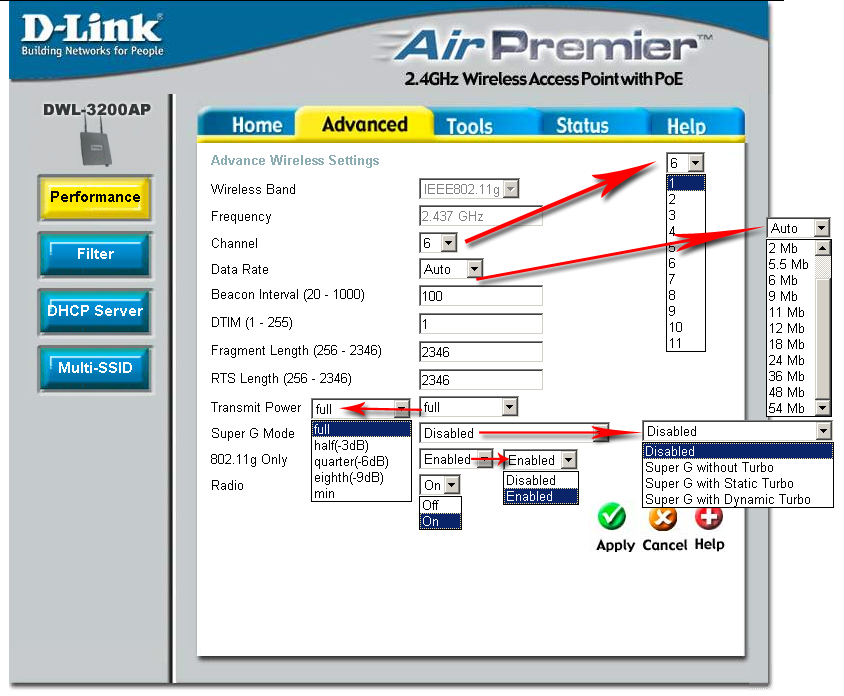

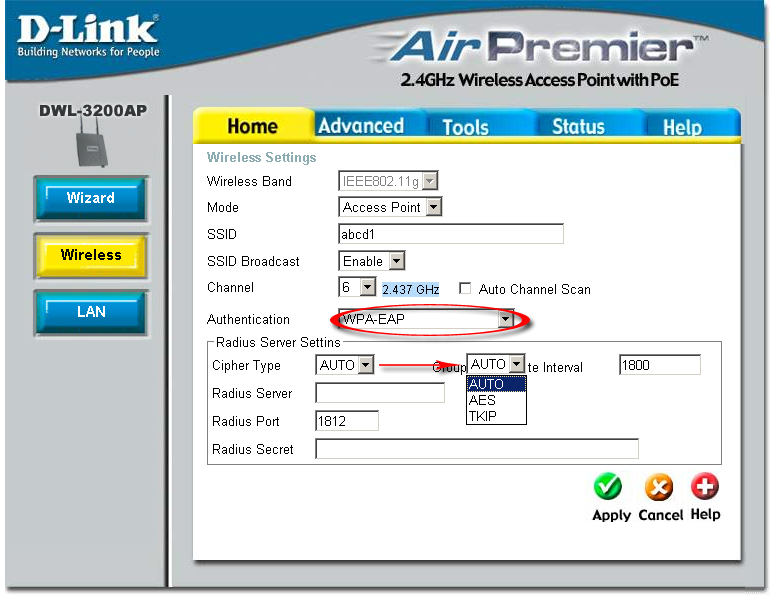

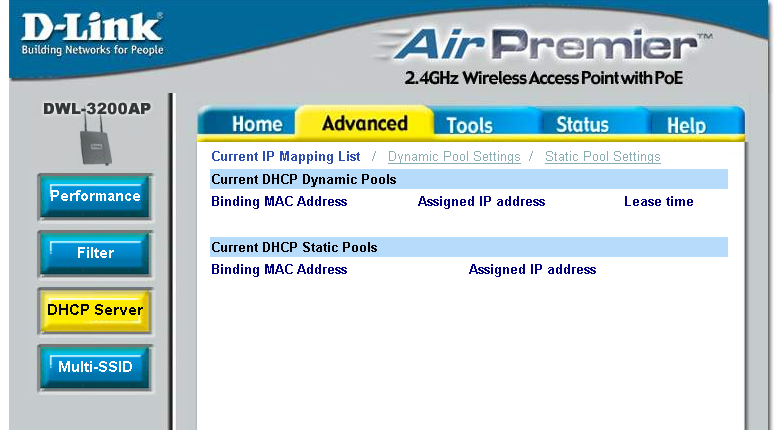

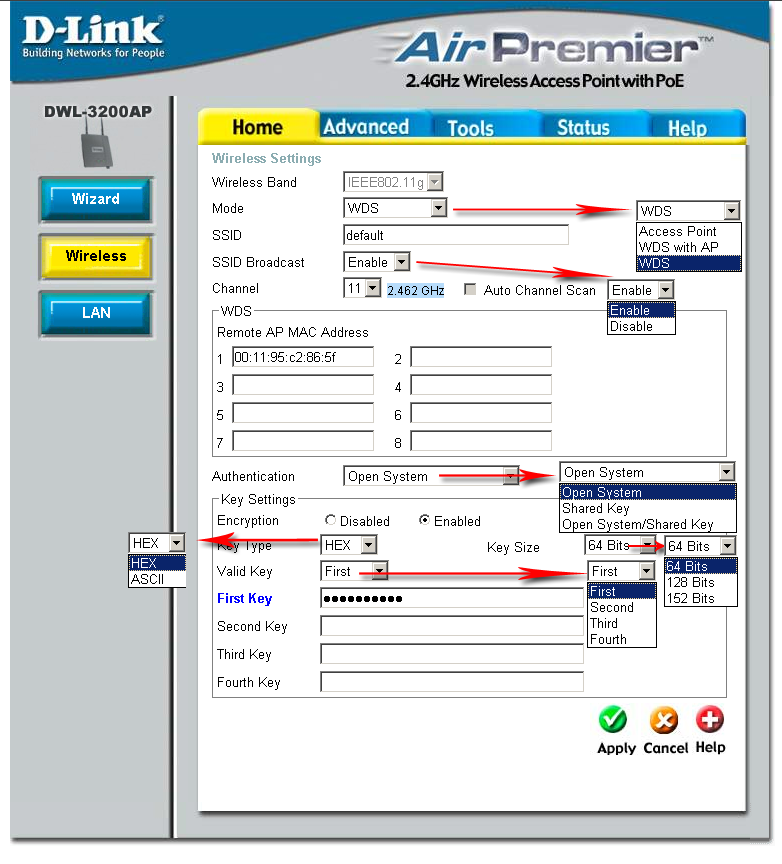

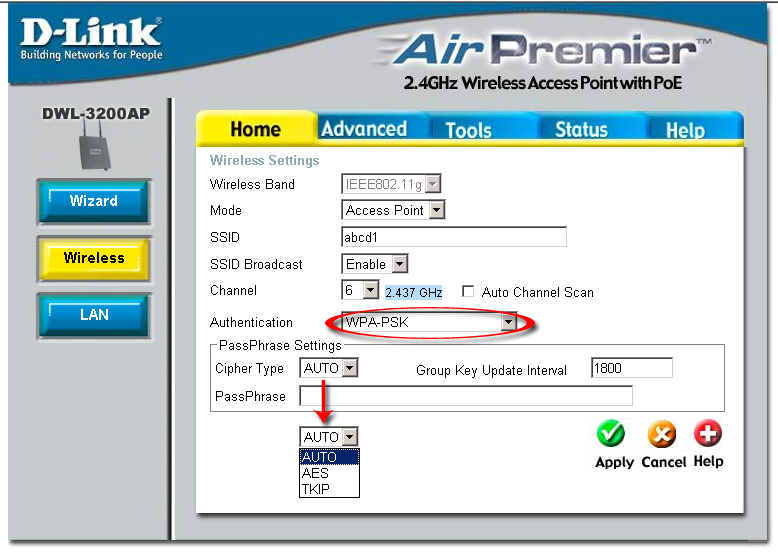

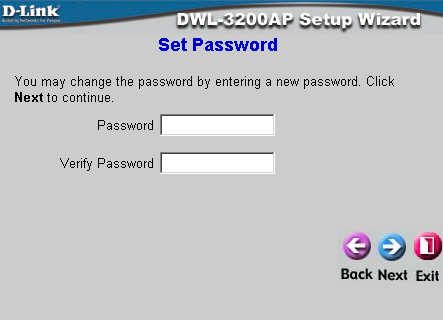

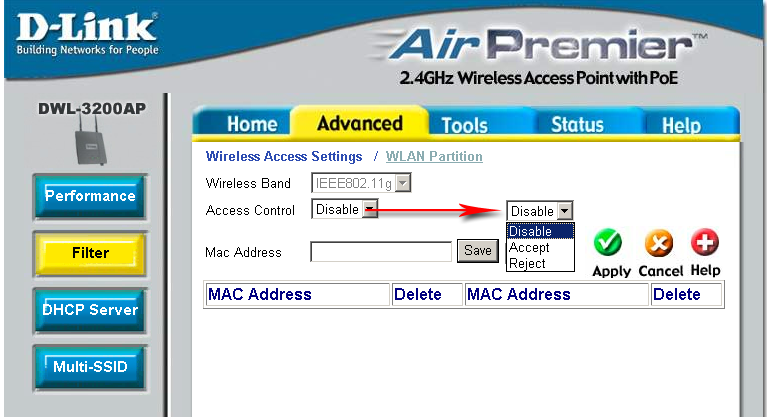

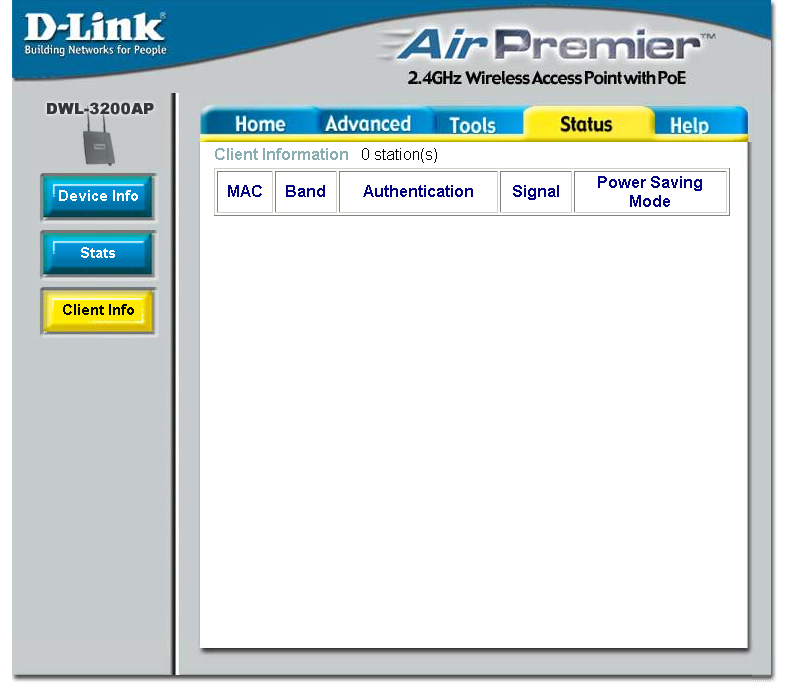

Как и в точке доступа DWL-2100AP, привлекает внимание большое разнообразие настроек беспроводного линка, но в отличие от DWL-2100AP эта точка доступа не поддерживает работу в режиме повторителя и клиента — возможна работа в режиме точки доступа, моста, моста и точки доступа одновременно.

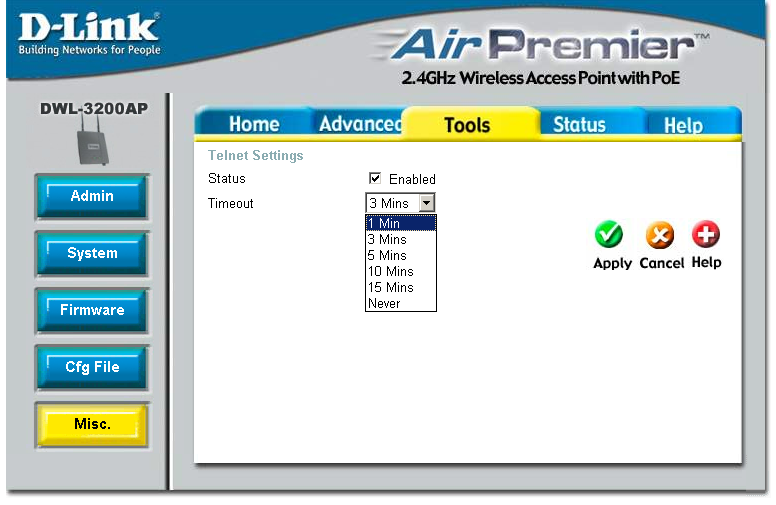

Настройка точки доступа DWL-3200AP по протоколу Telnet, в принципе, аналогична настройке по Telnet точки доступа DWL-2100AP, рассмотренной нами в одной из предыдущих статей. Настраивая точку доступа по протоколу Telnet возможно включение 802.11b режима, что нельзя сделать через WEB-интерфейс, а, как известно, данный режим позволяет существенно увеличить дальность связи.

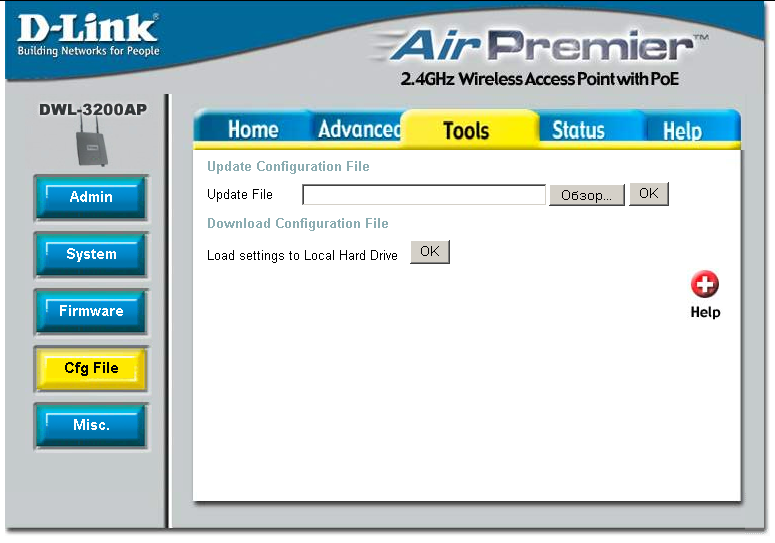

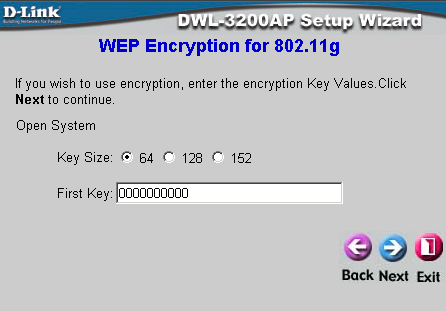

Возможна также настройка точки доступа через утилиту D-Link AP Manager (под ОС Windows), которая настраивает точку доступа по SNMP — все ее настройки полностью аналогичны настройкам точки доступа через WEB-интерфейс, поэтому описывать эту утилиту нет смысла. Из достоинств утилиты стоит отметить то, что если точка доступа получает свой адрес динамически по DHCP — не нужно гадать, какой адрес у нашей точки доступа — она будет обнаружена утилитой. Также хочу отметить, что немногие производители выпускают полноценные утилиты настройки для своего оборудования.

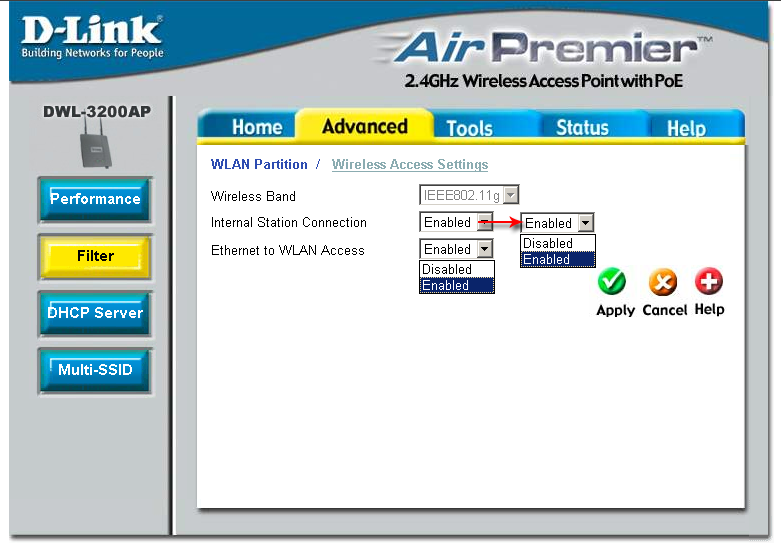

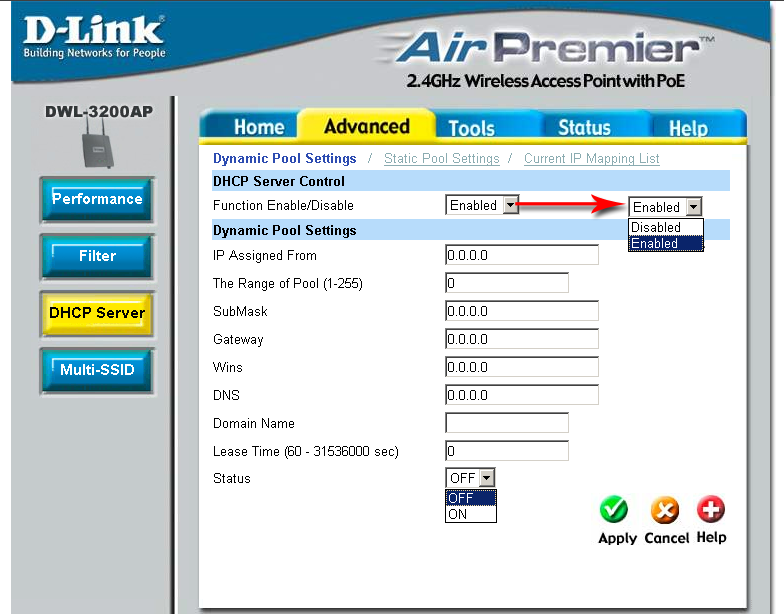

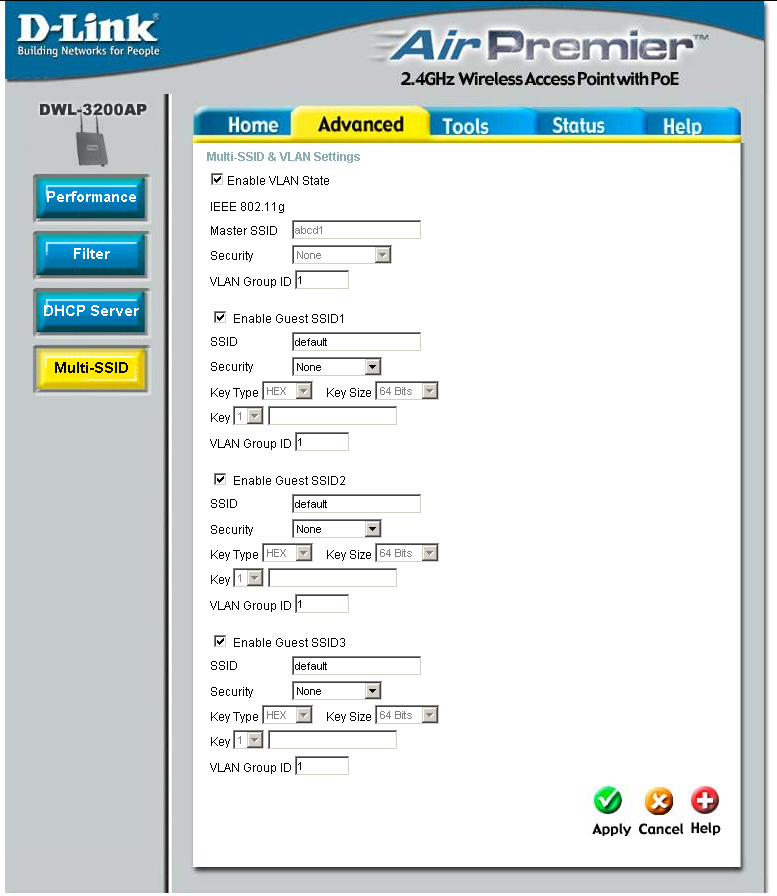

Устройство поддерживает функцию работы с виртуальными локальными сетями. Виртуальные локальные сети создаются из соображений безопасности, чтобы, например, компьютеры беспроводного сегмента имели доступ в Интернет, но не имели доступа друг к другу. Устройство также поддерживает работу с устройствами LAN-сегмента, поддерживающими стандарт виртуальных локальных сетей IEEE 802.1Q. Все клиенты, подключенные к точке доступа, можно разделить на 4 виртуальные группы, создав при этом 4 SSID-идентификатора, а каждой группе можно задать свои параметры безопасности.

Тестирование производительности

Для тестирования точки доступа были использованы беспроводные сетевые адаптеры D-Link DWL-G520+ c PCI-интерфейсом и D-Link DWL-G650 с Cardbus-интерфейсом, для тестирования в режиме моста (WDS) была применена точка доступа D-Link DWL-2100AP. Все это оборудование рассматривалось нами в прошлой статье.

Так как PCI-адаптер не поддерживает технологию Turbo, все тесты, в которых он участвовал, проводились только для режимов 802.11g и Super G. В случае тестирования устройств, поддерживающих технологию Turbo — использовался режим "Super G with Static Turbo" для отключения проверок на использование одинарного/двойного канала.

В нашей тестовой лаборатории ведутся работы по созданию методики тестирования беспроводных точек доступа для возможности сравнения точек доступа между собой. Для этого организуются тесты на дальность связи. Проверяется пропускная способность при различной удаленности адаптера от точки доступа — при этом используется ноутбук с Carsbus-адаптером. Базовые расстояния берутся с интервалом 10 метров. Несмотря на то, что тестирование проходило внутри здания на максимально возможном расстоянии (~60 метров — длина коридора здания) в первых тестах разница в скорости на различных дистанциях не была особо заметной, поэтому было принято решение о том, что между точкой доступа и Cardbus-адаптером должно быть препятствие. Точка доступа устанавливалась внутри офиса в метре от двери, а в коридоре ставился ноутбук на расстоянии 10, 20, 30 и 40 метров от двери, после чего проводилось тестирование. Для большей объективности результатов точки доступа должны помещаться в одинаковые условия. Методика тестирования точек доступа находится в стадии разработки, поэтому в дальнейшем условия тестирования могут меняться, но для наглядности текущие результаты будут освещаться в выпускаемых обзорах.

Тестирование беспроводного сегмента:

Тестирование проходило в несколько этапов:

  • Тест "Точка доступа DWL-3200AP — PCI адаптер"
  • Тест "Точка доступа DWL-3200AP — Cardbus адаптер"
  • Тест "Точка доступа DWL-3200AP — PCI и Cardbus адаптеры"
  • Тест "PCI и Cardbus адаптеры, через точку доступа DWL-3200AP — режим Infrastructure"
  • Тест "Точка доступа DWL-3200AP — точка доступа DWL-2100AP, режим WDS"
  • Тест "Точка доступа DWL-3200AP — Cardbus адаптер, различная дистанция"

Тест "Точка доступа DWL-3200AP — PCI адаптер": трафик гонялся между компьютером с беспроводным сетевым PCI-адаптером D-Link DWL-G520+ и компьютером локального (LAN) сегмента через точку доступа D-Link DWL-3200AP. Скорость соединения выставлялась автоматически для режимов 802.11g, и Super G. Тест проводился с помощью Chariot NetIQ. Расстояние между точками не превышало 5 метров.

Результаты теста для 802.11g и Super G режимов:

Максимальная скорость: 22,63 Мбит/с — для 802.11g режима и 23,60 Мбит/с для Super G режима. Скорость трафика от точки доступа к PCI-адаптеру значительно ниже скорости в обратном направлении. В полнодуплексном режиме скорость тоже значительно ниже максимальной — всего 10 Мбит/с для 802.11g режима и 15 Мбит/с для Super G режима. Несмотря на более высокий класс данной точки доступа — результаты тестов несколько ниже, чем для точки доступа DWL-2100AP.

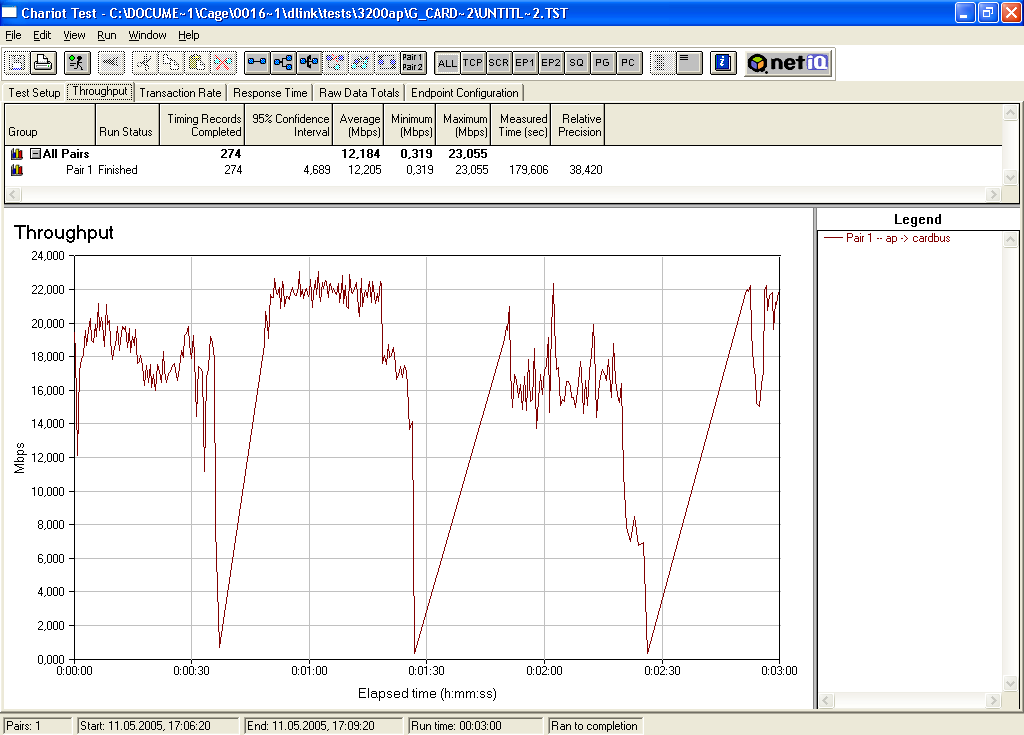

Тест "Точка доступа DWL-3200AP — Cardbus адаптер": трафик гонялся между компьютером с беспроводным сетевым PCI-адаптером D-Link DWL-G650 и компьютером локального (LAN) сегмента через точку доступа D-Link DWL-3200AP. Скорость соединения выставлялась автоматически для режимов 802.11g, Super G, и Super G with Turbo. Тест проводился с помощью Chariot NetIQ. Расстояние между точками не превышало 5 метров.

Результаты теста для 802.11g, Super G и Super G with Turbo режимов:

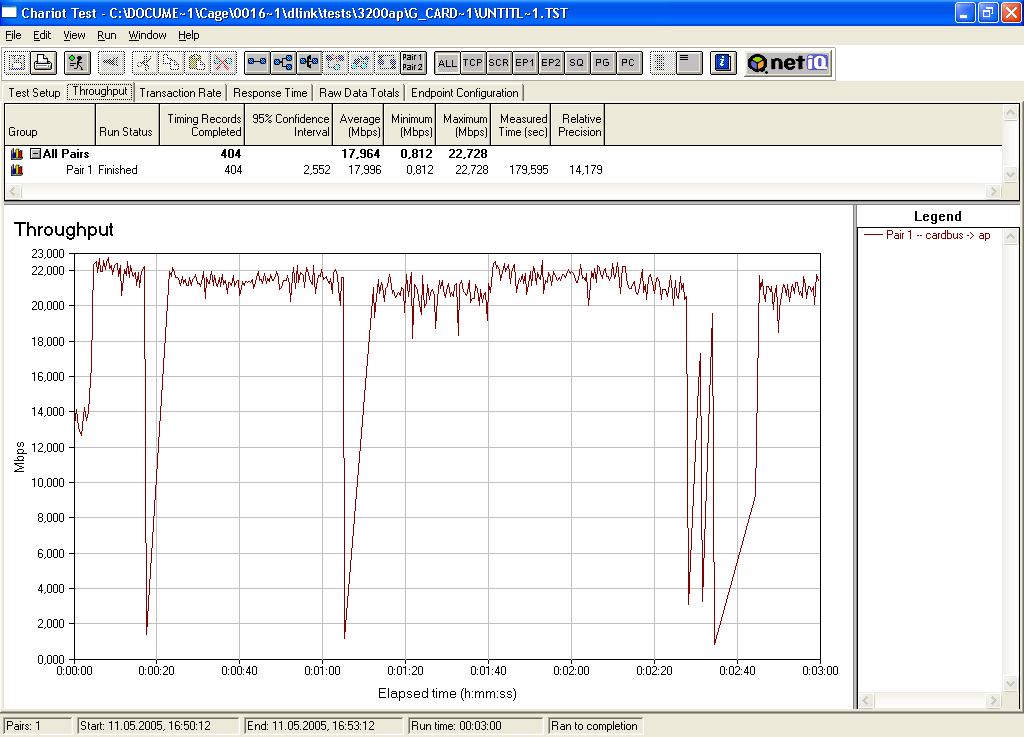

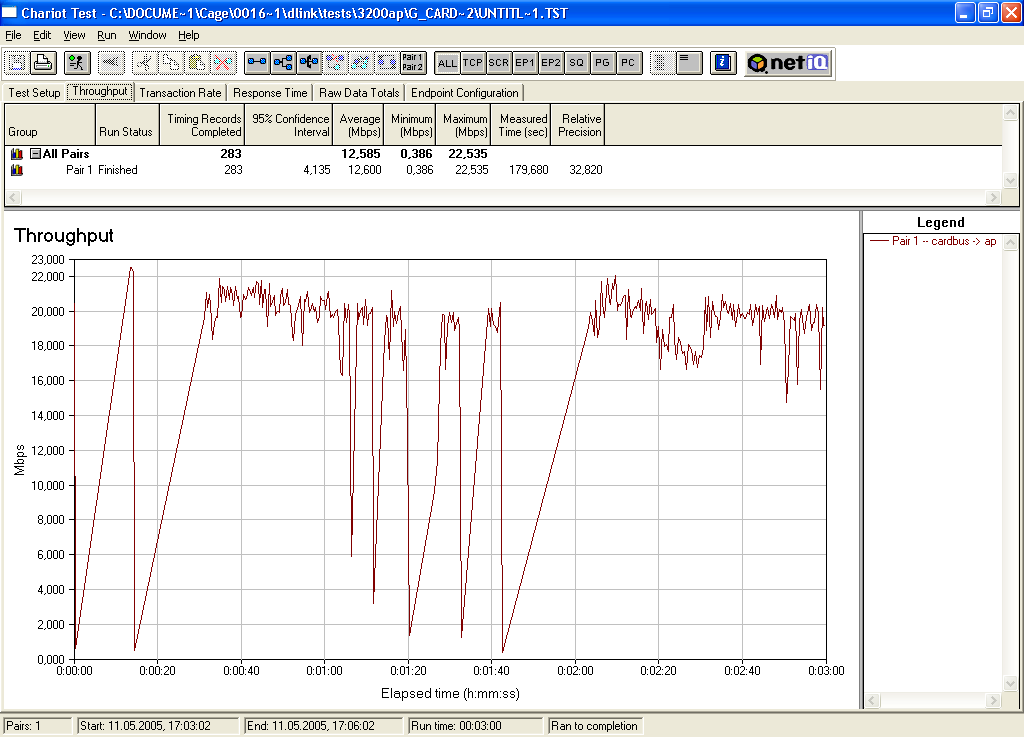

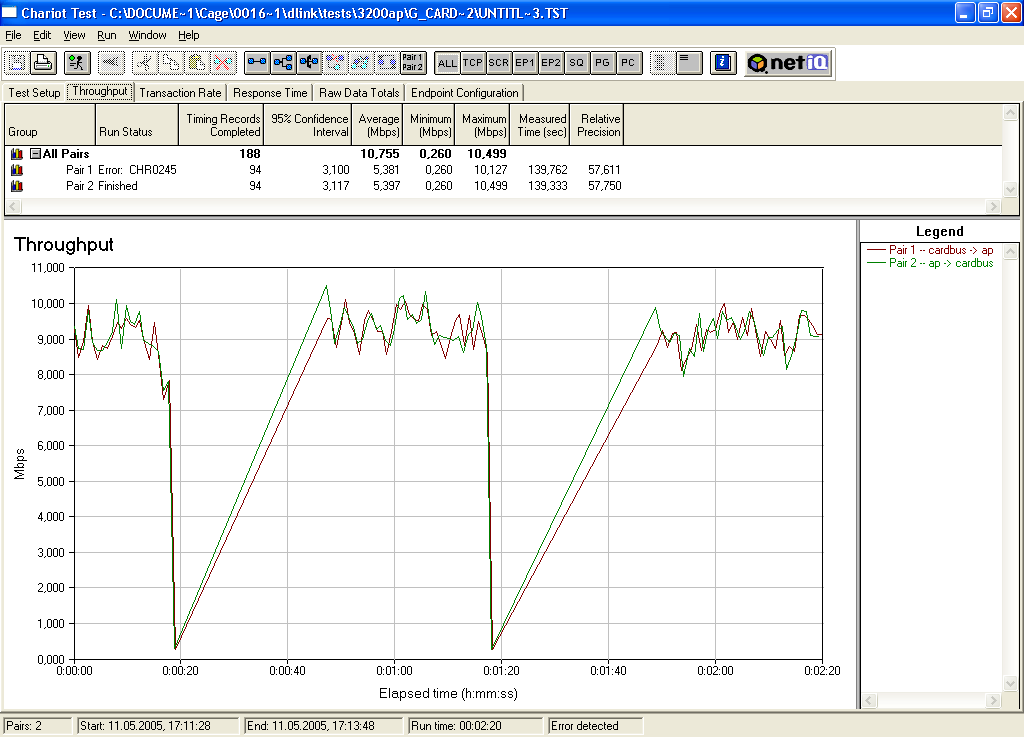

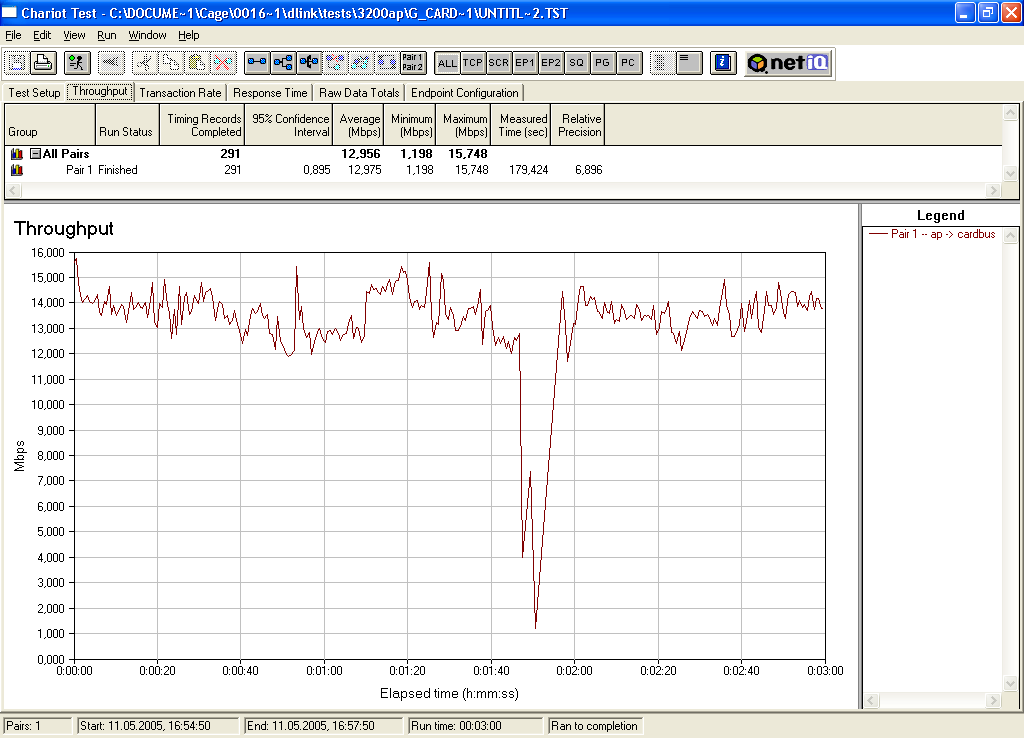

Максимальная скорость: 17,96 Мбит/с — для 802.11g режима, 12,59 Мбит/с — для режима Super G, 43,45 Мбит/с — для режима Super G with Turbo. При использовании Super G режима наблюдается аномальное падение производительности, зато при использовании режима Super G with Turbo наблюдается рекордная производительность — 43,45 Мбит/с в полном дуплексе. Точка доступа стабильно держит скорость только при использовании режима Super G with Turbo. При использовании менее скоростных режимов (Super G, 802.11g) — график скорости (см. графики ниже) ведет себя нестабильно — возможно это связано с тем, что прошивка точки доступа еще окончательно не отлажена.

802.11g
AP to CardbusCardbus to APfdx AP & Cardbus

Super G
AP to CardbusCardbus to APfdx AP & Cardbus

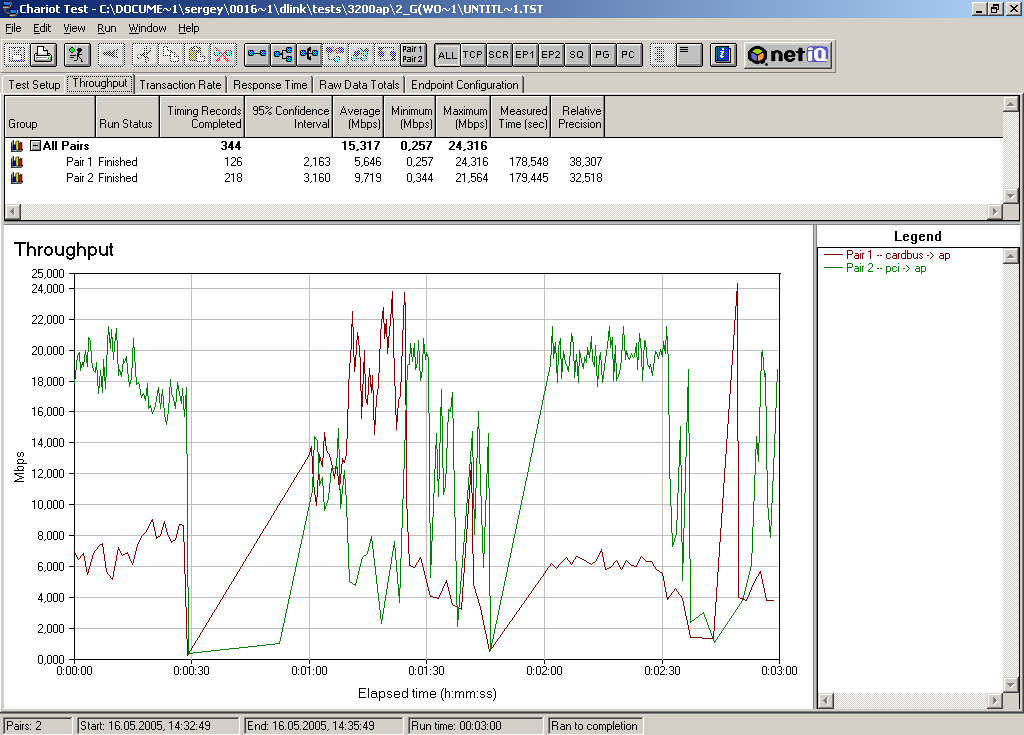

Тест "Точка доступа DWL-3200AP — PCI и Cardbus адаптеры": трафик гонялся между компьютерами с беспроводными сетевыми адаптерами D-Link DWL-G650 и D-Link DWL-G520+ и компьютером локального (LAN) сегмента через точку доступа D-Link DWL-3200AP. Скорость соединения выставлялась автоматически для режимов 802.11g и Super G. Тест проводился с помощью Chariot NetIQ. Расстояние между точками не превышало 5 метров.

Сокращения:

  • AP — точка доступа D-Link DWL-3200AP
  • Cards — беспроводные адаптеры D-Link DWL-G650 и D-Link DWL-G520+
  • PCI — беспроводной адаптер на PCI-шине D-Link DWL-G520+
  • Cardbus — беспроводной адаптер на Cardbus-шине D-Link DWL-G650
  • fdx — генерация трафика в обоих направлениях

Результаты теста для 802.11g и Super G режимов:

Максимальная скорость: 21,69 Мбит/с — для 802.11g режима и 16,26 Мбит/с для режима Super G. При включении Super G режима в большинстве тестов наблюдается падение производительности по сравнению с 802.11g режимом. Ниже приводится распределение скоростей между PCI и Cardbus адаптерами в полудуплексном и полнодуплексном режимах:

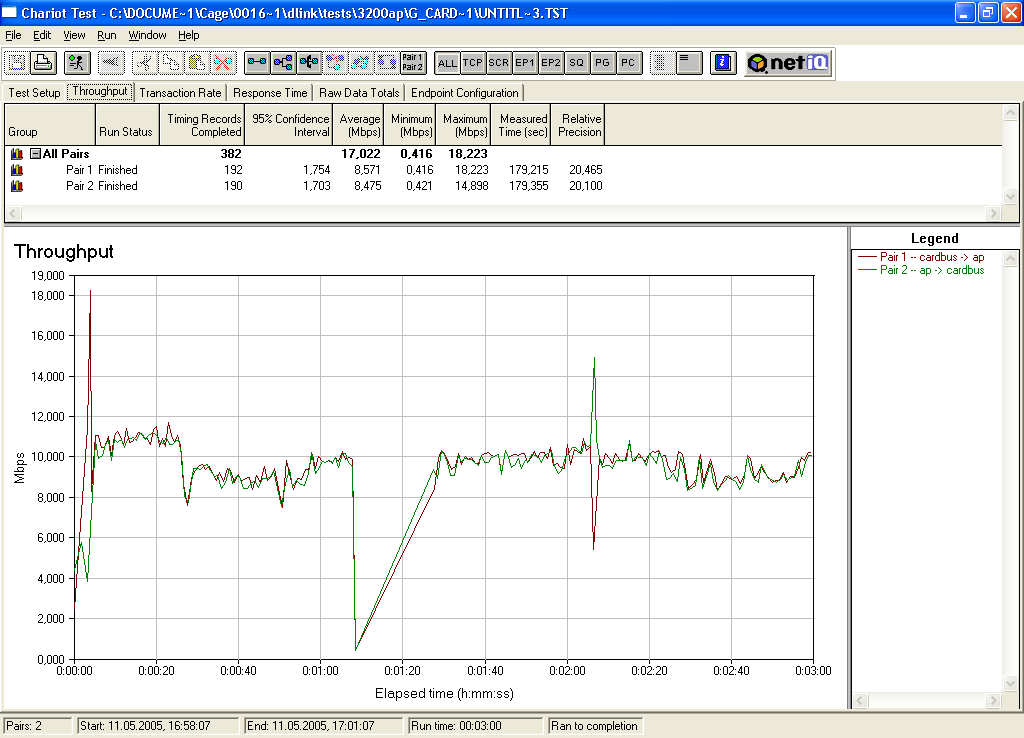

Во многих тестах график скорости ведет себя нестабильно и варьируется в широких пределах:

802.11g fdx

Super G
Cards -> APfull duplex

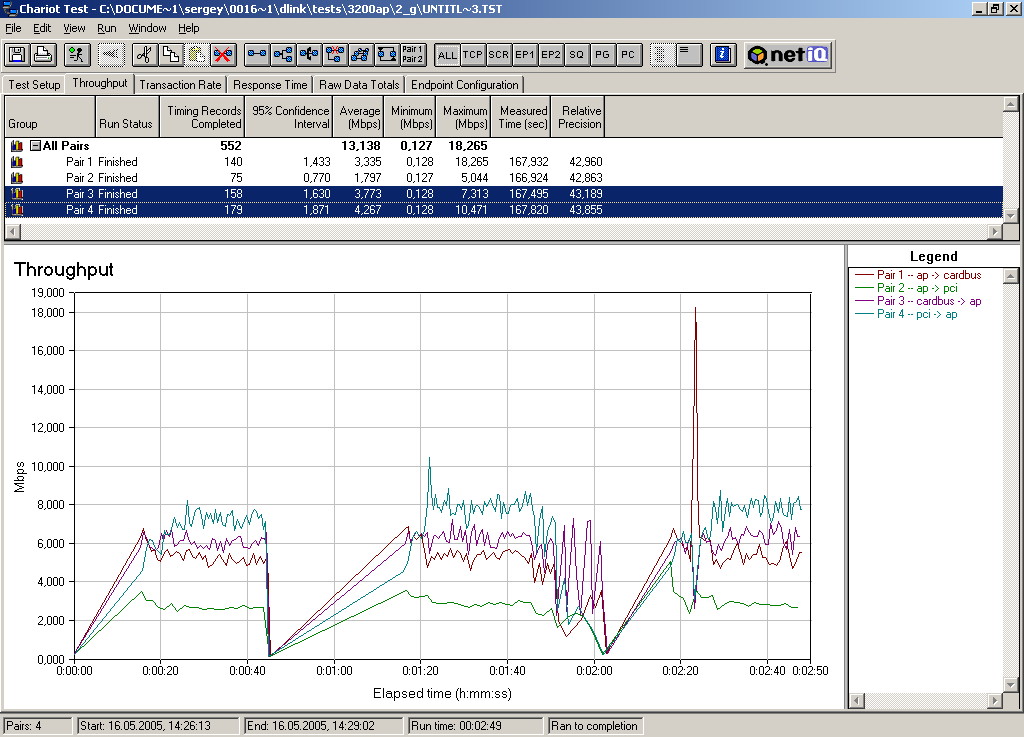

Тест "PCI и Cardbus адаптеры, через точку доступа DWL-3200AP — режим Infrastructure" — трафик гоняется между беспроводными сетевыми адаптерами D-Link DWL-G650 и D-Link DWL-G520+ через точку доступа D-Link DWL-3200AP (режим Infrastructure). Скорость соединения устанавливается в Auto mode. Тест проводился для режимов: 802.11g и Super G с помощью Chariot NetIQ. Расстояние между точками не превышало 5 метров.

Сокращения:

  • PCI — беспроводной адаптер на PCI-шине D-Link DWL-G520+
  • Cardbus — беспроводной адаптер на Cardbus-шине D-Link DWL-G650
  • fdx — генерация трафика в обоих направлениях

Результаты теста для 802.11g и Super G режимов:

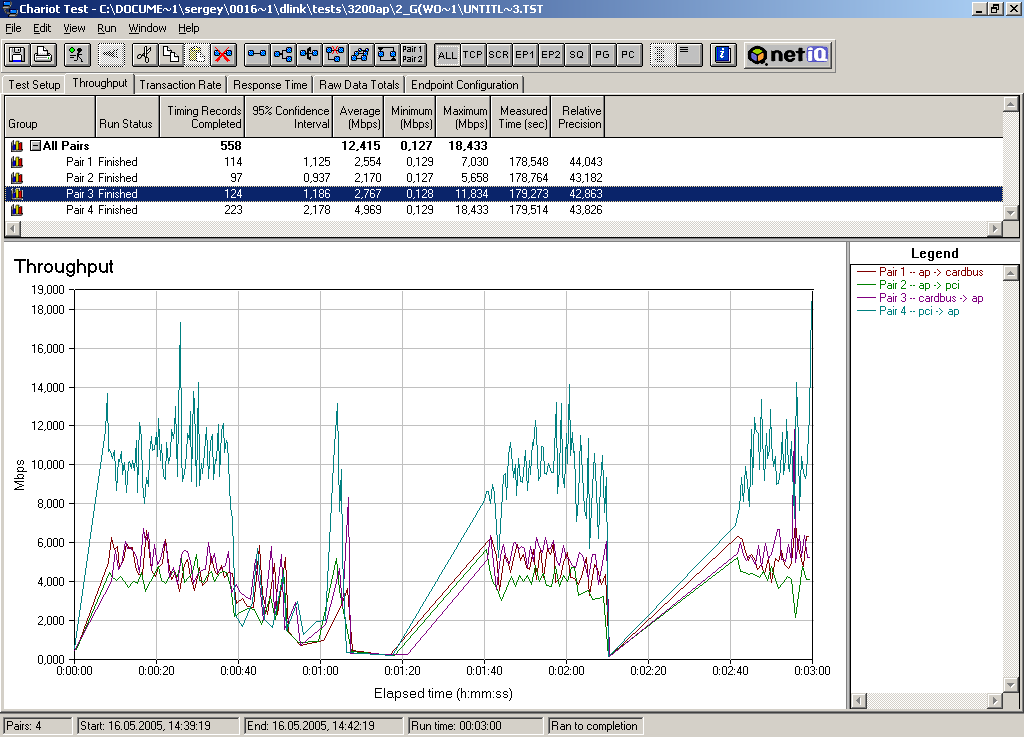

Максимальная скорость: 2,71 Мбит/с для режима 802.11g, 10,18 Мбит/с — для Super G. Здесь картина значительно хуже: в большинстве тестов в режиме 802.11g скорость с самого старта начинает уменьшаться и вскоре падает до нуля, после чего тест прекращается по таймауту — поэтому результаты замеров отсутствуют.

Тест "Точка доступа DWL-3200AP — точка доступа DWL-2100AP, режим WDS" — трафик гонялся между компьютерами в LAN-сегментах точек доступа D-Link DWL-3200AP и D-Link DWL-2100AP, рассмотренная нами в прошлой статье. Точки доступа были запущены в режиме моста (WDS). Тест проводился для 3-х режимов: 802.11g, Super G и Super G with Turbo. Скорость устанавливалась в режим Auto. Расстояние между точками доступа не превышало 5 метров.

Сокращения:

  • DWL-2100AP — точка доступа D-Link DWL-2100AP
  • DWL-3200AP — точка доступа D-Link DWL-3200AP
  • fdx — генерация трафика в обоих направлениях

Результаты теста для 802.11g, Super G и Super G with Turbo режимов:

Максимальная скорость: 18,28 Мбит/с для 802.11g режима, 2,48 Мбит/с для Super G режима и 28,61 Мбит/с для Super G with Turbo режима. Как видно из диаграммы, включение режима Super G сильно снижает производительность, по сравнению с 802.11g режимом.

Тест "Точка доступа DWL-3200AP — Cardbus адаптер, различная дистанция" — трафик гонялся между точкой доступа D-Link DWL-3200AP и ноутбуком с беспроводным Cardbus-адаптером D-Link DWL-G560. Скорость соединения устанавливалась в режим Auto. Расстояние между точками менялось и составляло сначала 10 метров, затем 20, 30 и 40 метров, трафик генерируется в обоих направлениях (full duplex). Тест проводился для 3-х режимов: 802.11g, Super G и Super G with Turbo.

Результаты теста для 802.11g, Super G и Super G with Turbo режимов.

На расстоянии в 20 метров скорость возрастает по сравнению с 10 метрами. Далее убывание идет без аномалий.

Доступность

Средняя розничная цена на устройство D-Link DWL-3200AP в Москве: Н/Д(0)

Выводы

Точка доступа DWL-3200AP показывает неоднозначные результаты для различных режимов работы: стабильные результаты получаются только в случае использования режима Super G with Turbo, а в остальных режимах график скорости ведет себя нестабильно и варьируется в широких пределах. При использовании Super G without Turbo режима для этой точки доступа скорость становится ниже, чем в 802.11g режиме. При включении режима Super G withTurbo скорость значительно выше, чем в режиме 802.11g и, в отдельных случаях, достигает 43 Мбит/с, что можно назвать своеобразным рекордом. При передаче данных через точку доступа DWL-3200AP в режиме Infrastructure при использовании режима передачи 802.11g режима тест прерывается до своего завершения по таймауту, что опять же говорит о том, что прошивка устройства еще достаточно сырая и пока устройство еще не готово для поступления в продажу. Плюсы:

  • Значительное повышение производительности при использовании Turbo режима (рекордная для беспроводной связи скорость ~43 Мбит/с)
  • Большое число настроек безопасности
  • Высокая дальность связи
  • Встроенный DHCP-сервер
  • Возможность отсекать широковещательную рассылку из LAN-сегмента
  • Возможность создавать независимые виртуальные сети
  • Возможность настройки по Telnet
  • Встроенная справочная система

Минусы:

  • Отсутствие возможности ведения Log-журнала
  • В настройках WEB-интерфейса нет возможности выбрать режим 802.11b, его включение возможно только при настройке по Telnet
  • Нестабильность работы в 802.11g и Super G режимах (в некоторых тестах эти режимы показывают очень низкую производительность или тест завершается по таймауту)



Оборудование предоставлено российским представительством компании D-Link








8 июня 2005 Г.

D-Link: DWL-3200AP

D-Link: DWL-3200AP.

D-Link Super G Turbo DWL-3200AP.

:
