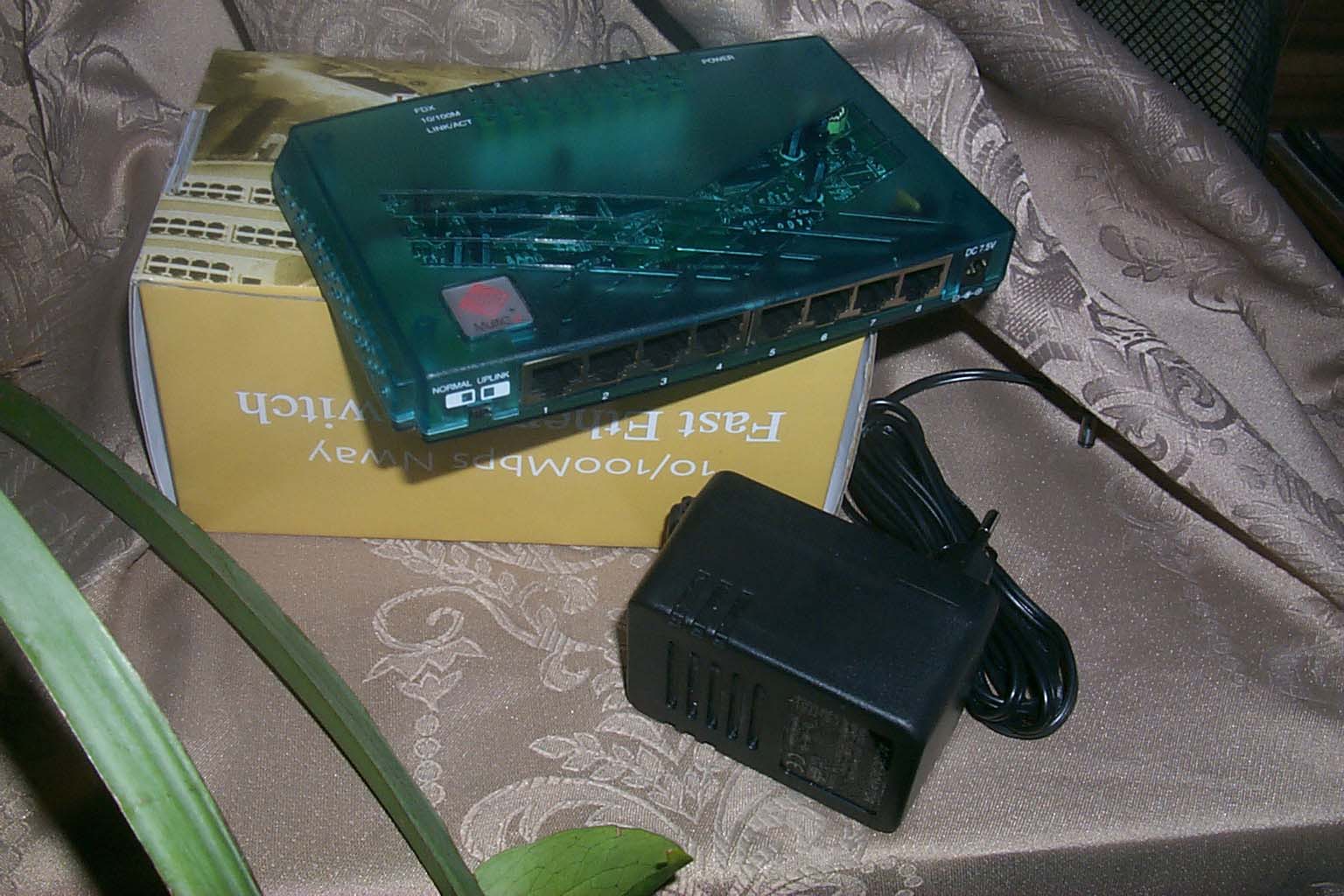

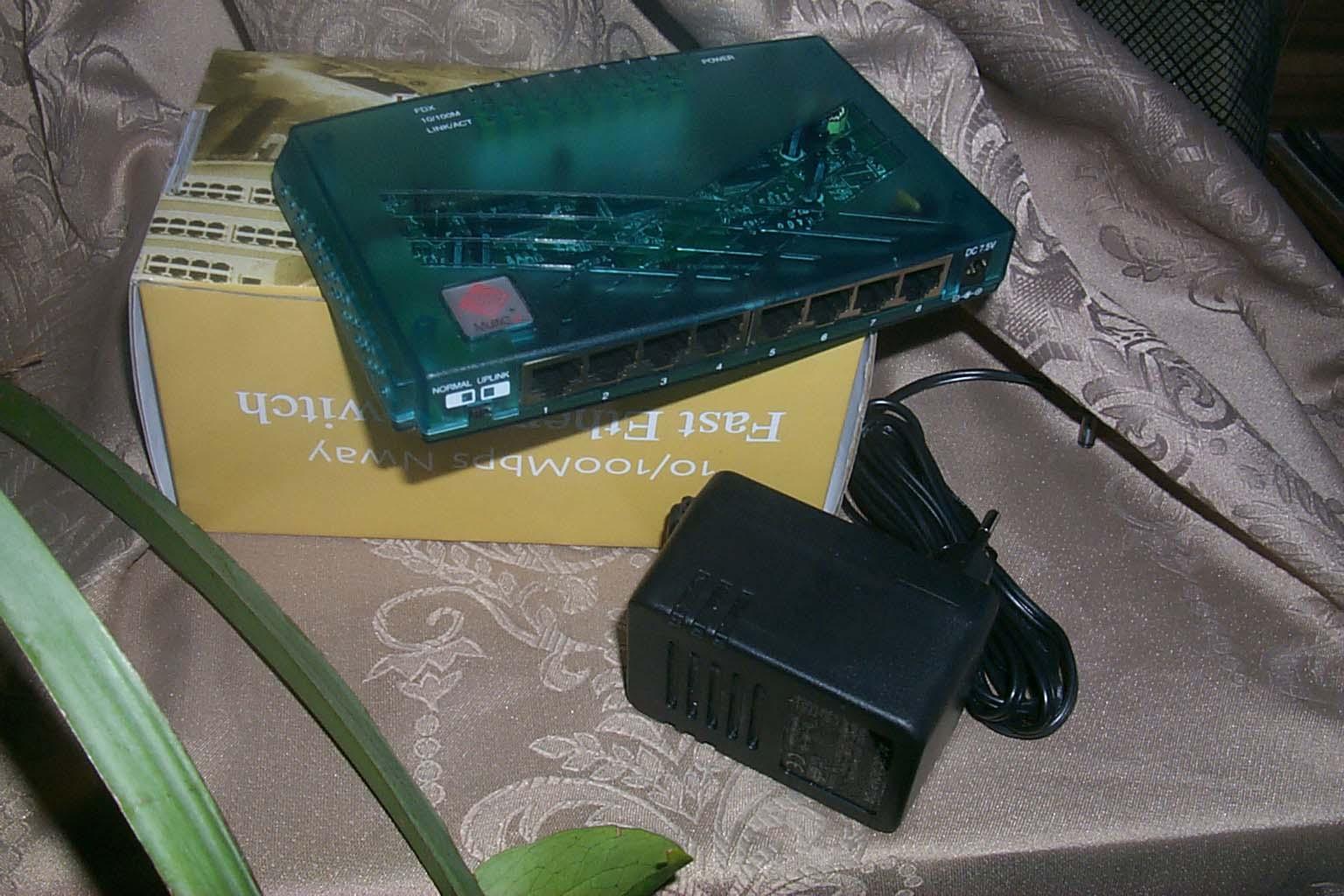

Продолжая рассмотрение миникоммутаторов, посмотрим в сторону продукции компании MultiCo. Сегодня мы рассмотрим два восьмипортовых коммутатора этой компании. Первый из них — EW-308R:
Устройство с традиционным для MultiCo прозрачным элегантным корпусом. В комплекте сам коммутатор, блок питания и документация в виде брошюры. По виду не отличается от такого же пяти-портового (кроме увеличения числа портов).

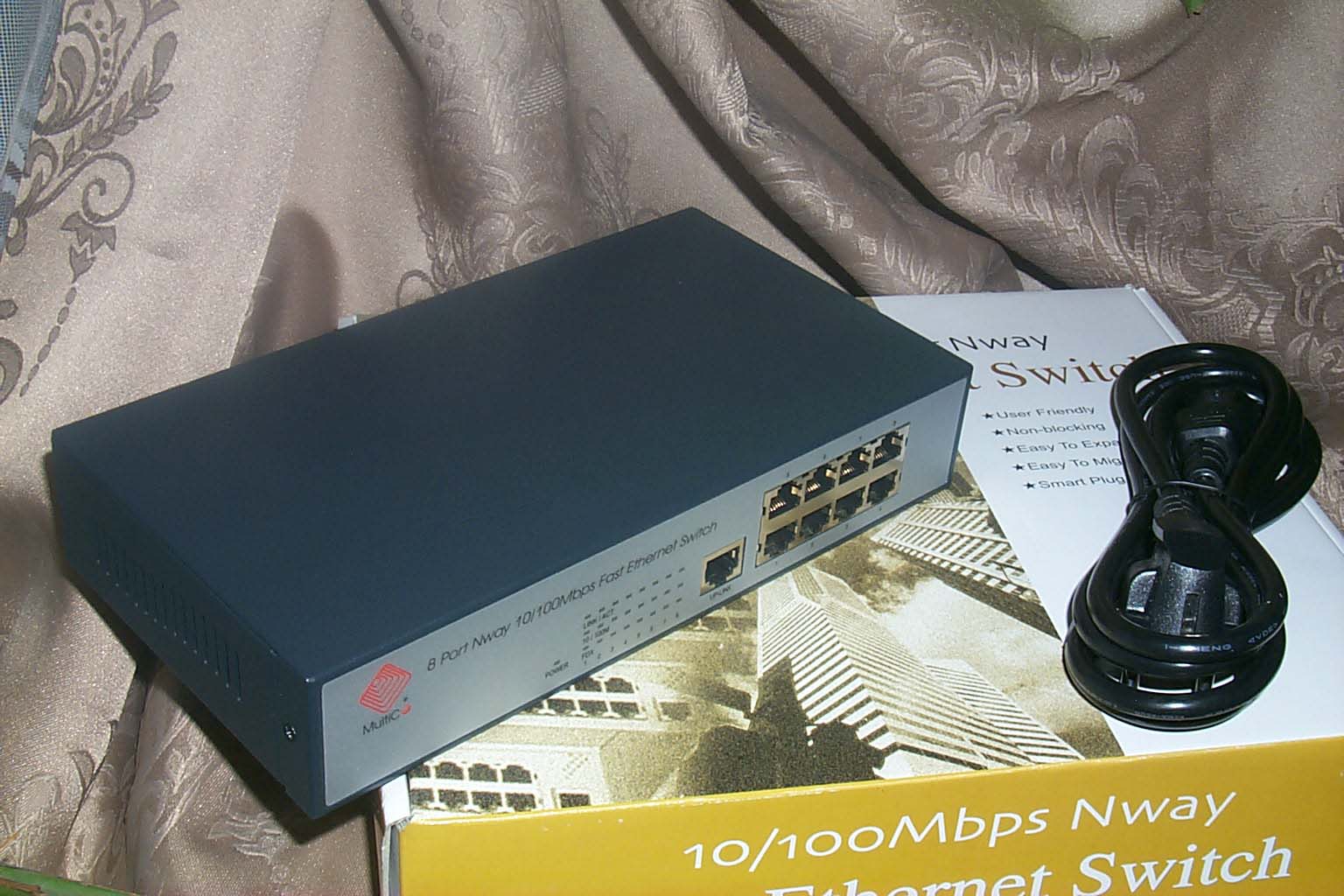

Второй миникоммутатор, XW-308A, более интересен — он имеет встроенный блок питания:
Кроме самого коммутатора, в коробке есть шнур питания и опять же брошура с документацией. Корпус сделан в строгих тонах — ориентация на более профессиональные модели. Встроенный БП удобен там, где размер коммутатора не сильно критичен, а развешивать набалдашники на розетки в виде внешних БП невозможно или не хочется. Из минусов — немного увеличивается размер самого устройства, плюс повышенное тепловыделение. Впрочем, данная модель, хоть и не имеет встроенных кулеров, при работе грелась слабо.
Как уже было замечено в предыдущих обзорах, оформление упаковки продуктов компании несколько страдает — узнать, что лежит в коробке, можно только по маленькой наклейке сбоку. Это, конечно, не критично и никоим образом не влияет на какие-либо характеристики коммутаторов, но, как говорится, осадок остается :)

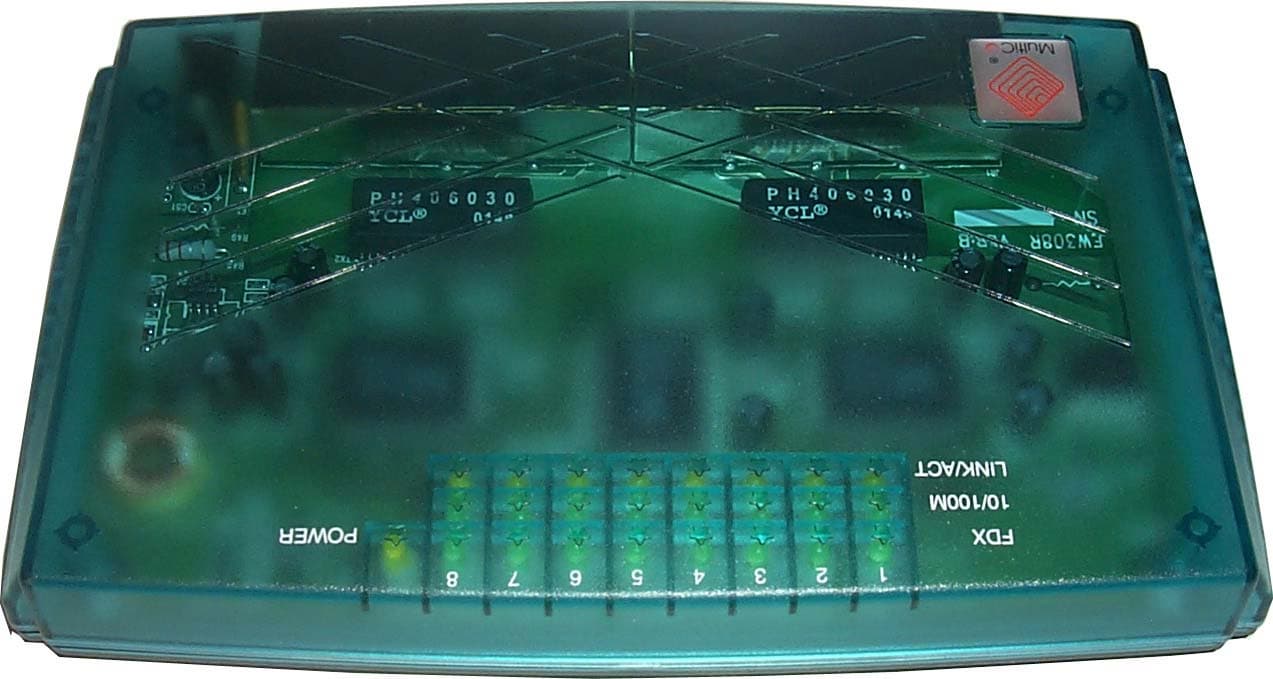

У модели с внешним блоком питания индикаторы расположены на верхней панели корпуса, что, с моей точки зрения, менее удобно для обозрения. Количество индикаторов одинаково для обоих моделей. Один — питание и по три группы индикаторов на каждый порт. Из них светодиоды link/act и power — оранжевого цвета, остальные зеленые.
Таблица состояния индикаторов выглядит следующим образом:
| индикатор | цвет | состояние | информация |
| link/act | желтый | горит | к порту подключено устройство |
| мерцает | передача данных через порт | ||
| 10/100M | зеленый | горит | скорость порта 100MBit |
| не горит | скорость порта 10MBit | ||
| FDX | зеленый | горит | полный дуплекс |
| не горит | полудуплекс | ||
| мерцает | наличие коллизии в полудуплексе | ||
| PWR | желтый | горит | устройство включено |

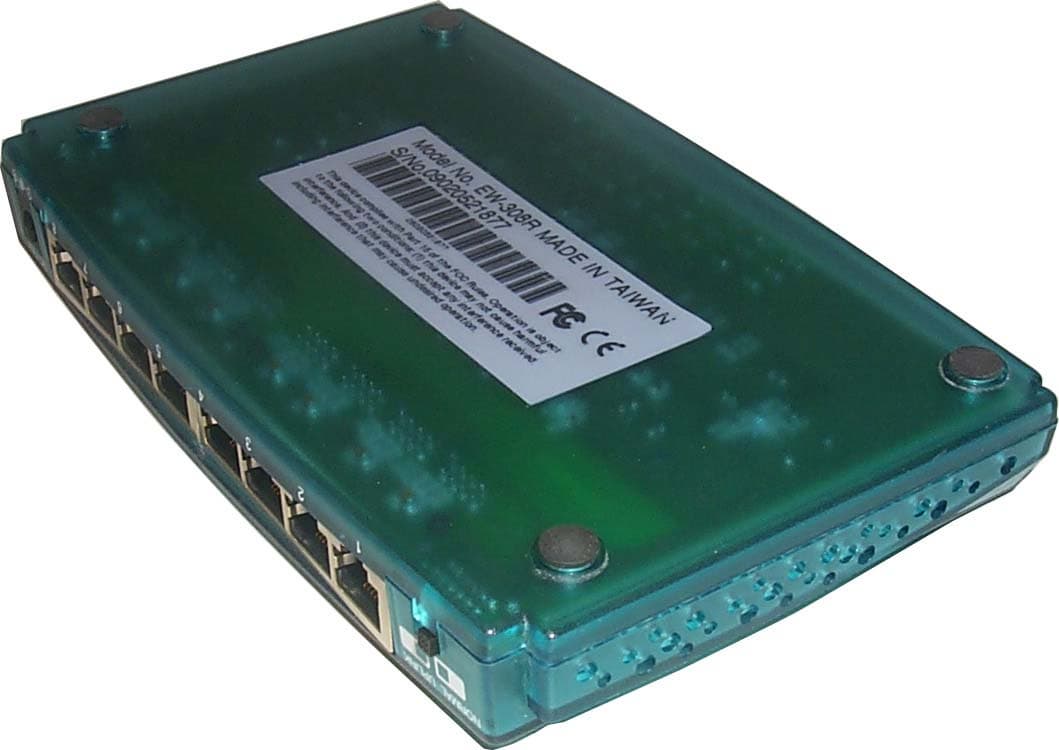

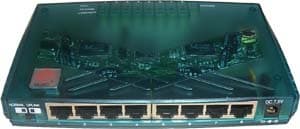

Корпус коммутатора MultiCo EW-308R выполнен из полупрозрачного пластика, с мягкими обводами — выглядит очень красиво. Панель с портами расположена сзади, в качестве аплинка выступает первый порт, смена режима его работы задается переключателем. Помимо неэкранированной, возможно подключение экранированной витой пары. К сожалению, установка коммутатора возможна только на горизонтальные поверхности — снизу на корпусе присутствуют только резиновые ножки для этой цели.

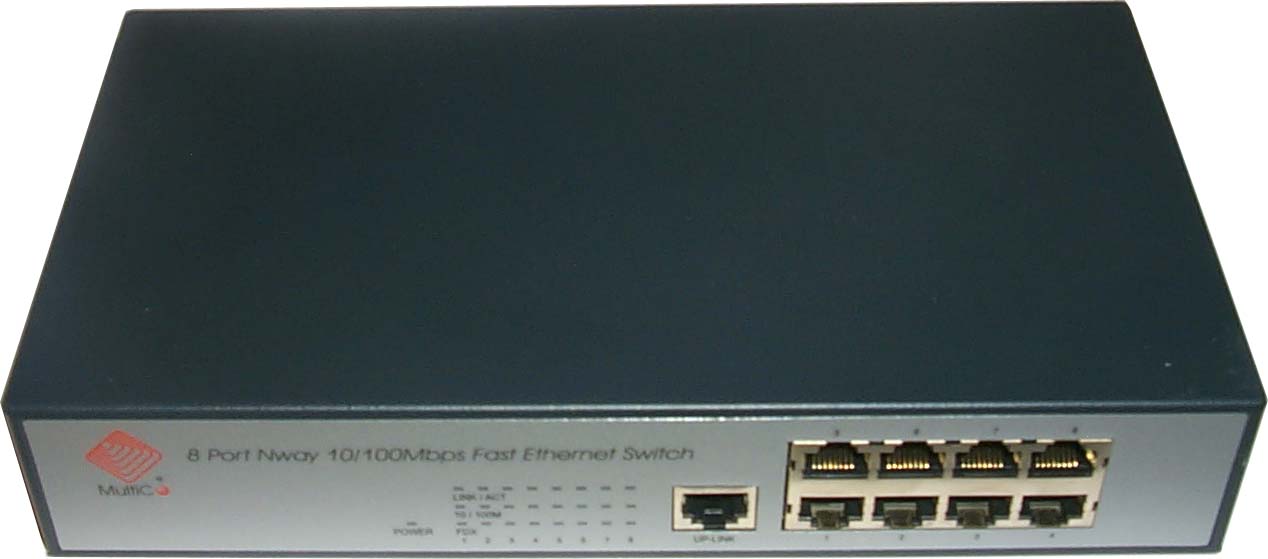

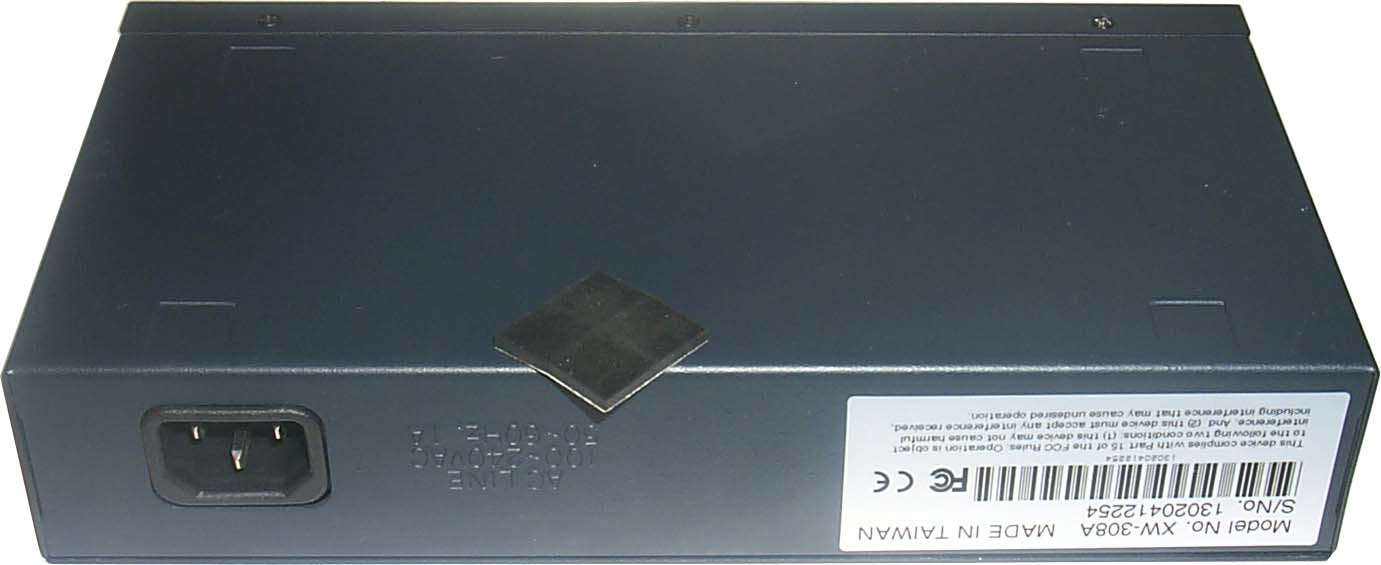

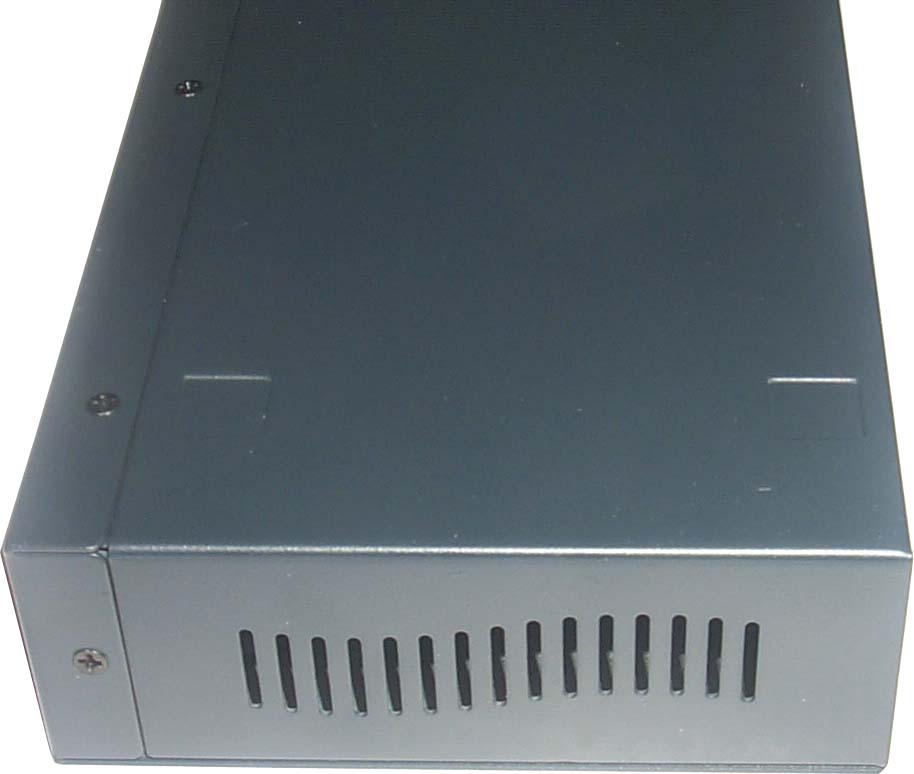

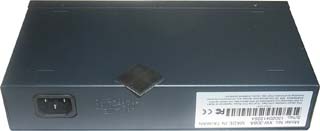

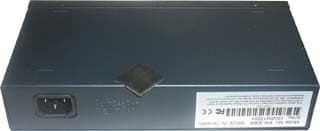

Металлический корпус коммутатора MultiCo XW-308A с этих ракурсов выглядит немного скучновато — ведь индикация и порты выведены на переднюю панель, сзади остался только разъем питания. К портам также можно подключать экранированную и неэкранированную витую пару, аплинк представлен девятым портом, но он совмещен с первым. Корпус значительно больше модели INT, но надо учитывать, что внутри у него, помимо электроники коммутатора, находится еще и блок питания. Для установки на горизонтальную поверхность можно наклеить резиновые ножки, идущие в комплекте.

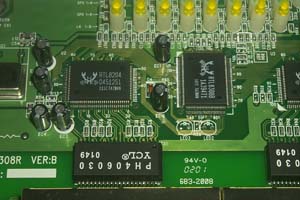

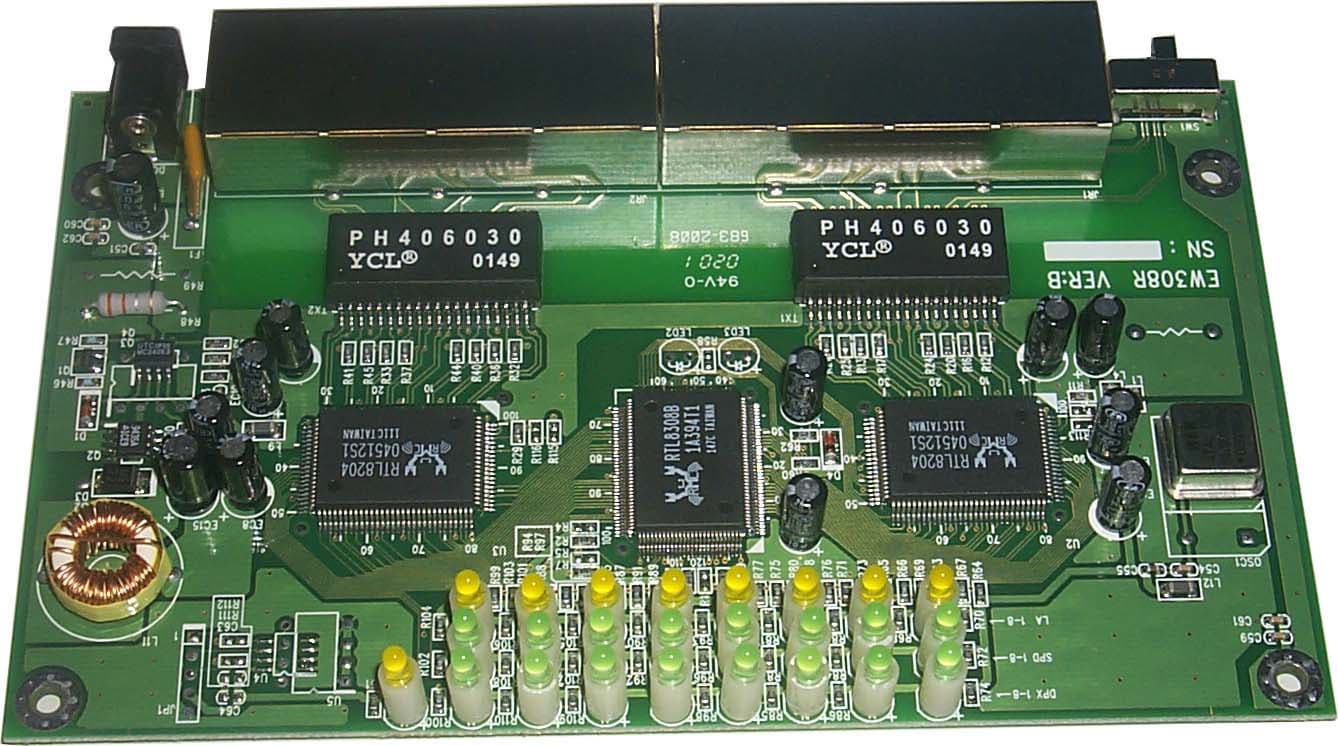

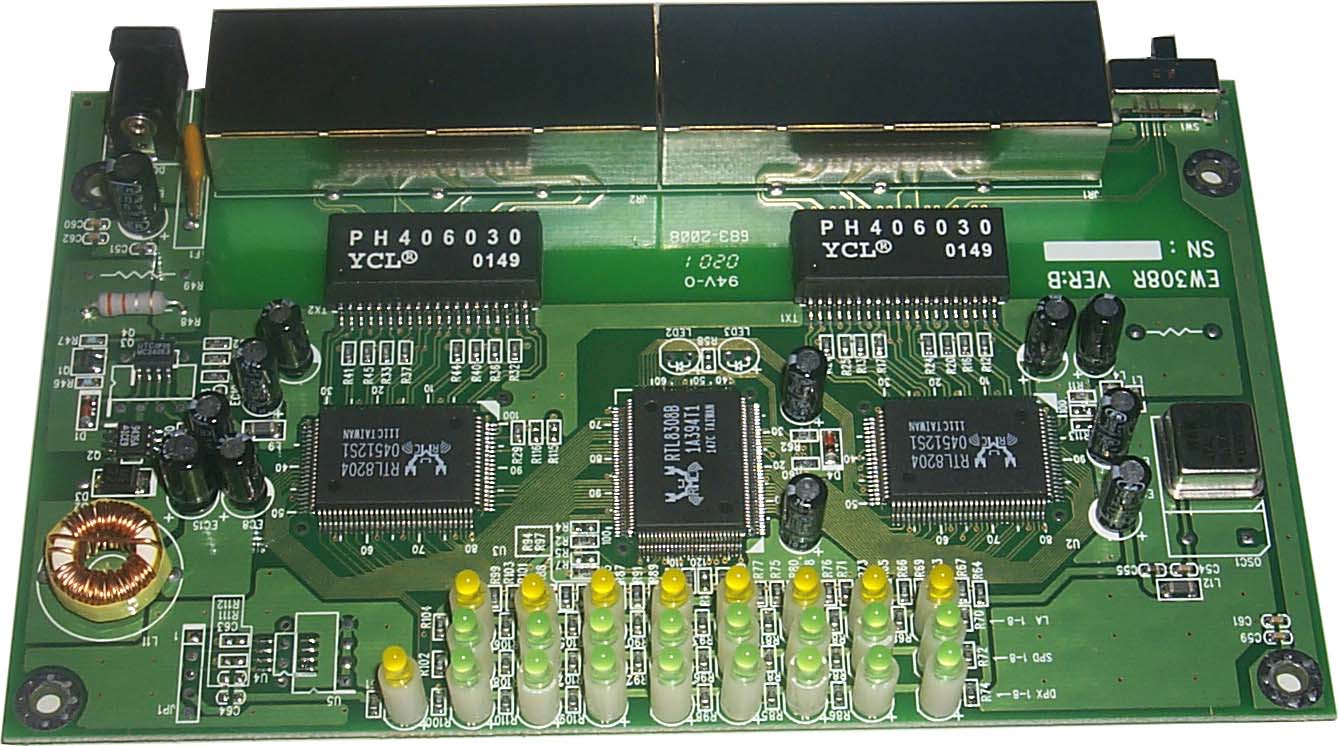

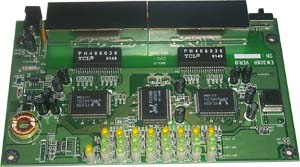

Вид изнутри коммутатора EW-308R

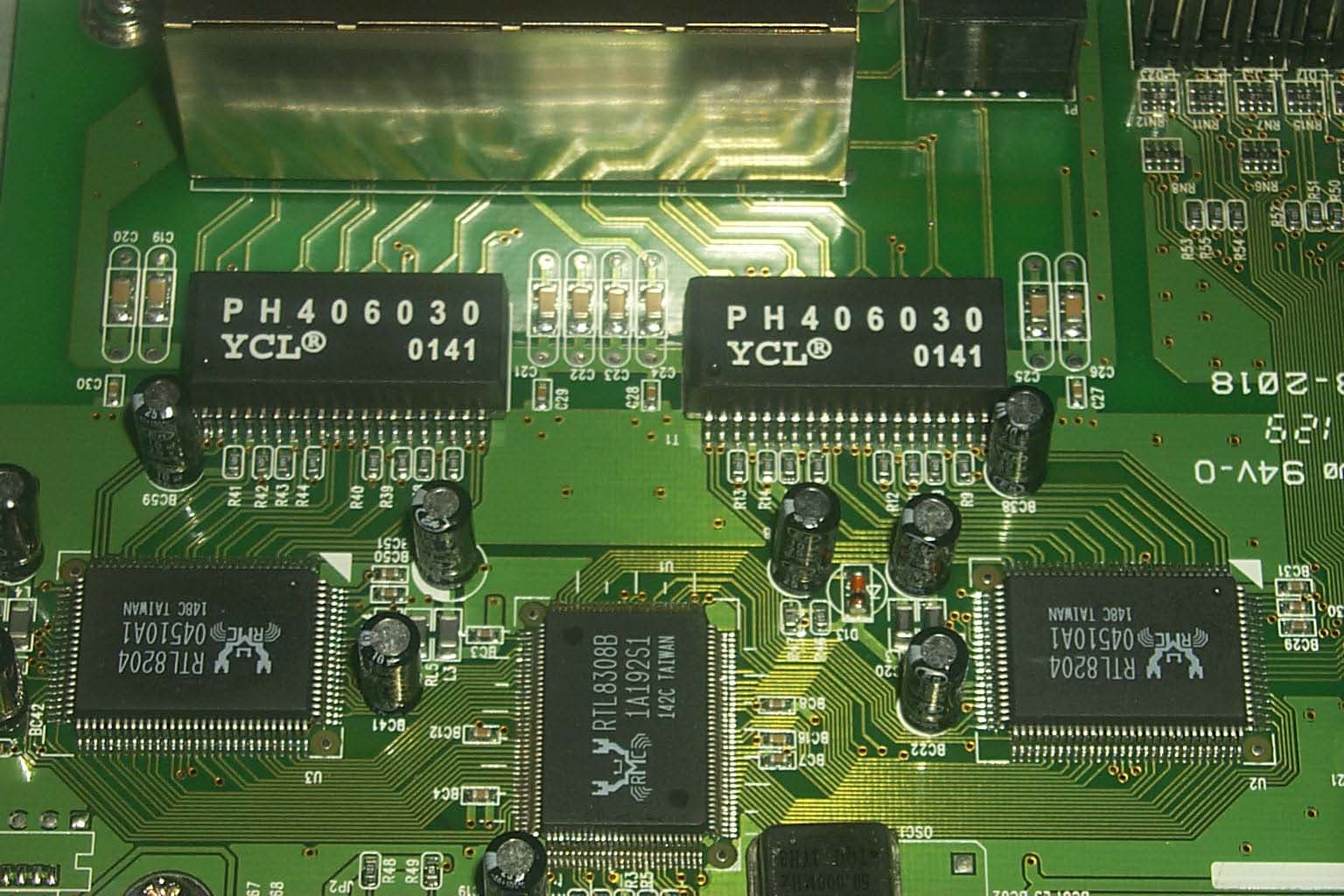

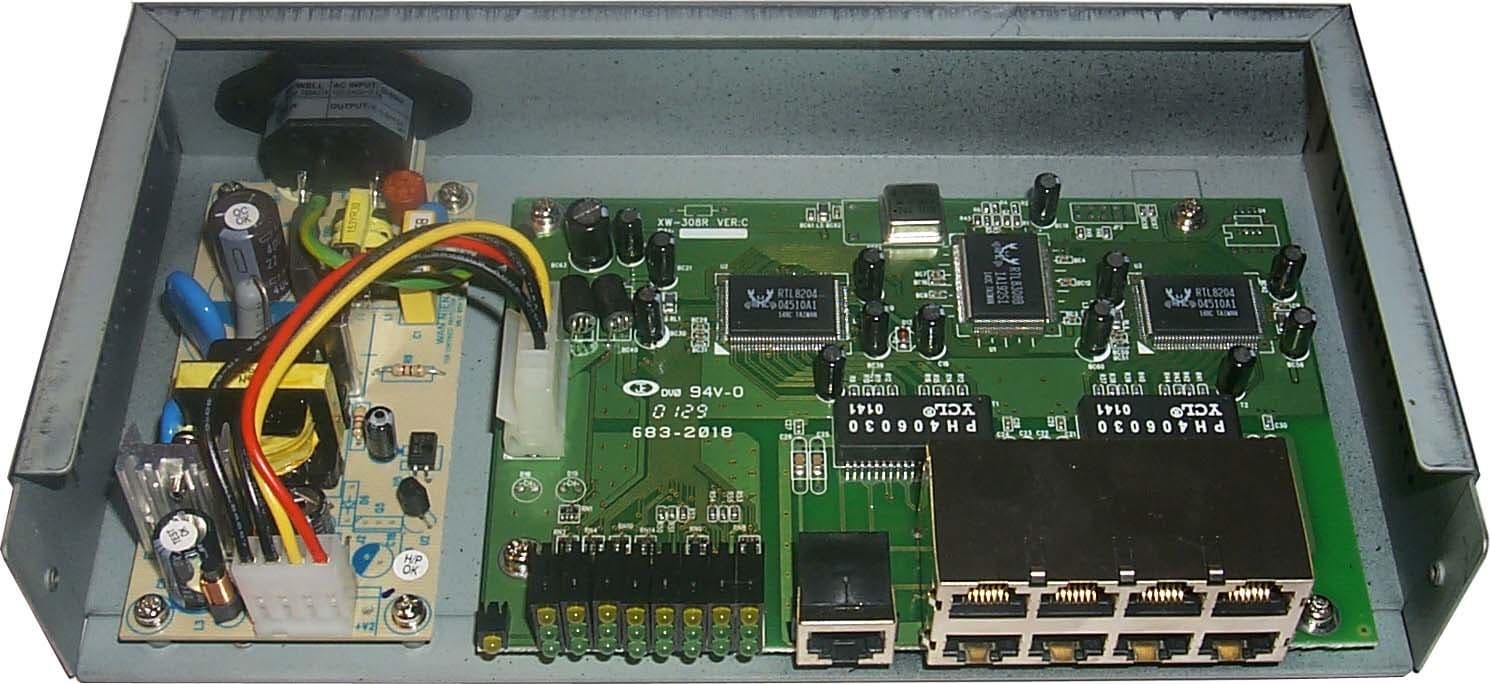

Вид изнутри коммутатора XW-308A

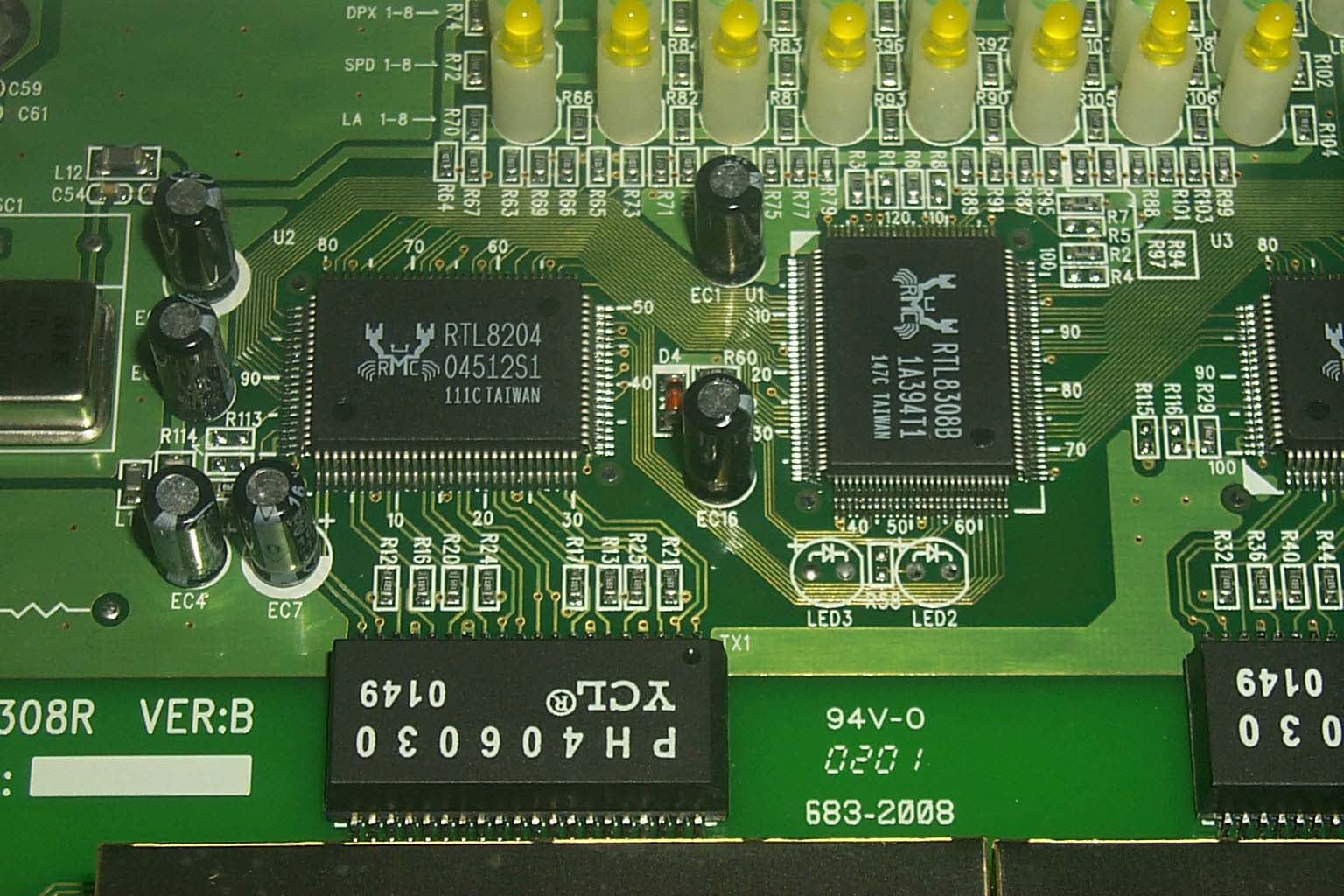

Оба устройства собраны на восьми-портовом 10/100 Ethernet Switch микроконтроллере RTL8308B компании Realtek. Он имеет встроенный буфер кадров объемом 2 мегабита и таблицу MAC адресов на 8K записей (по 1K на порт). Более подробно о нем рассказано обзоре миникоммутатора TRENDnet TE100-S88E.
Характеристики обоих устройств сведены в таблицу. Понятно, что, исключая размеры и блоки питания, они будут одинаковыми:
| EW-308R | XW-308A | |
| Количество портов | 8 | 8 |
| Поддержка IEEE 802.3 (10Base-T — Ethernet 10Mbits) и IEE 802.3u (100Base-TX — Fast Ethernet 100Mbits) | да | да |
| Поддержка полу- и полнодуплексного режима работы в 10/100MBit | да | да |
| Тип коммутации | Store and Forward | Store and Forward |
| Поддержка Full Duplex 802.3x Flow Control (управление потоком в режиме полного дуплекса) | да | да |
| Поддержка Half Duplex Back Pressure Flow Control (управление потоком в режиме полудуплекса) | да | да |
| Поддержка N-Way auto negotiation (автодетектирование скорости и дуплекса устройства, подключенного к порту) | да | да |
| Защита от Broadcast Storm | да | да |
| Размер буфера кадров | 256KB | 256KB |
| Количество запоминаемых MAC | 8K | 8K |
| Тип питания | 7,5В, 1,5А | 100–240В, 50–60Гц |
| Максимальное энергопотребление, Ватт | 6 | 6 |
| Тип блока питания | внешний | внутренний |
| Размеры (Ш/Д/В), мм | 175×110×25 | 228×123×44 |
| Вес, г | 280 | 930 |
| Рабочие температуры, °C | 0–55 | 0–60 |
| Рабочая влажность, % | 10–90 | 10–90 |
Замечу, что в документации на оба устройства в качестве размера таблицы MAC адресов было указано число 16K. Это в два раза больше, чем заявляет компания Realtek в даташите на свой микроконтроллер. Кто ошибается, неизвестно, но я предпочитаю руководствоваться даташитом микроконтроллера.
Результаты тестирования
Сводная таблица.
Методика тестирования описана тут. Считаются данные, идущие только в одну сторону (полудуплекс) через порт, если не указано обратного. Скорость считается в килобайтах (не килобитах!). Данные передавались блоками по 64KB.
Таблица результатов коммутатора XW-308A:
| тест | клиенты | режим первого, Mbits | дуплекс первого | скорость передачи первого, KByte/sec | направление передачи | режим второго, Mbits | дуплекс второго | скорость передачи второго, KByte/sec |
| 1 | 5 | 100 | Full | 10750 | <--> | |||
| 2.1 | 2 | 100 | Full | 12290 | --> | 100 | Full | |
| 2.2 | 2 | 100 | Full | 12160 | <--> | 100 | Full | 12020 |
| 3 | 4+1 | 100 | Full | 12300 | --> | 4x100 | Full | |
| 4.1 | 2 | 100 | Full | 1010 | --> | 10 | Full | |
| 4.2 | 2 | 10 | Full | 1175 | --> | 100 | Full | |
| 4.3 | 2 | 100 | Full | 265 | <--> | 10 | Full | 890 |
| 4.4 | 2 | 100 | Full | 470 | --> | 10 | Half | |
| 4.5 | 2 | 10 | Half | 3 | --> | 100 | Full | |
| 4.6 | 2 | 100 | Full | 470 | <--> | 10 | Half | 3 |
| 5.1 | 2 | 100 | Half | 1800 | --> | 100 | Full | |
| 5.2 | 2 | 100 | Full | 6200 | --> | 100 | Half | |
| 5.3 | 2 | 100 | Half | 1450 | <--> | 100 | Full | 1700 |
| 5.4 | 2 | 100 | Half | 155 | --> | 10 | Half | |
| 5.5 | 2 | 10 | Half | 1170 | --> | 100 | Half | |
| 5.6 | 2 | 100 | Half | 85 | <--> | 10 | Half | 1100 |
| 5.7 | 2 | 100 | Half | 470 | --> | 10 | Full | |
| 5.8 | 2 | 10 | Full | 3 | --> | 100 | Half | |
| 5.9 | 2 | 100 | Half | 55 | <--> | 10 | Full | 230 |
| 6.1 | 2 | 10 | Full | 380 | --> | 10 | Full | |
| 6.2 | 2 | 10 | Half | 90 | <--> | 10 | Full | 70 |
| 6.3 | 2 | 10 | Half | 1115 | --> | 10 | Half | |
| 6.4 | 2 | 10 | Half | 490 | <--> | 10 | Half | 495 |
| 6.5 | 2 | 10 | Half | 470 | --> | 10 | Full | |
| 6.6 | 2 | 10 | Half | 170 | --> | 10 | Full | |
| 6.7 | 2 | 10 | Half | 410 | <--> | 10 | Full | 50 |
| 7.1 | 2 | 100 | Half | 2220 | --> | 100 | Half | |
| 7.2 | 2 | 100 | Half | 5150 | --> | 100 | Half | 55 |
| 7.3 | 5 | 100 | Half | 5250 | <--> |
Таблица результатов коммутатора EW-308R:
| тест | клиенты | режим первого, Mbits | дуплекс первого | скорость передачи первого, KByte/sec | направление передачи | режим второго, Mbits | дуплекс второго | скорость передачи второго, KByte/sec |
| 1 | 5 | 100 | Full | 10700 | <--> | |||
| 2.1 | 2 | 100 | Full | 12290 | --> | 100 | Full | |
| 2.2 | 2 | 100 | Full | 12020 | <--> | 100 | Full | 12160 |
| 3 | 4+1 | 100 | Full | 12300 | --> | 4x100 | Full | |
| 4.1 | 2 | 100 | Full | 800 | --> | 10 | Full | |
| 4.2 | 2 | 10 | Full | 1180 | --> | 100 | Full | |
| 4.3 | 2 | 100 | Full | 80 | <--> | 10 | Full | 1120 |
| 4.4 | 2 | 100 | Full | 470 | --> | 10 | Half | |
| 4.5 | 2 | 10 | Full | 3 | --> | 100 | Half | |
| 4.6 | 2 | 100 | Full | 450 | <--> | 10 | Half | 1120 |
| 5.1 | 2 | 100 | Half | 2900 | --> | 100 | Full | |
| 5.2 | 2 | 100 | Full | 6330 | --> | 100 | Half | |
| 5.3 | 2 | 100 | Half | 2500 | <--> | 100 | Full | 2800 |
| 5.4 | 2 | 100 | Half | 1010 | --> | 10 | Half | |
| 5.5 | 2 | 10 | Half | 1180 | --> | 100 | Half | |
| 5.6 | 2 | 100 | Half | 260 | <--> | 10 | Half | 895 |
| 5.7 | 2 | 100 | Half | 470 | --> | 10 | Full | |
| 5.8 | 2 | 10 | Full | 3 | --> | 100 | Half | |
| 5.9 | 2 | 100 | Half | 350 | <--> | 10 | Full | 30 |
| 6.1 | 2 | 10 | Full | 465 | --> | 10 | Full | |
| 6.2 | 2 | 10 | Half | 70 | <--> | 10 | Full | 80 |
| 6.3 | 2 | 10 | Half | 1110 | --> | 10 | Half | |
| 6.4 | 2 | 10 | Half | 490 | <--> | 10 | Half | 500 |
| 6.5 | 2 | 10 | Half | 465 | --> | 10 | Full | |
| 6.6 | 2 | 10 | Half | 165 | --> | 10 | Full | |
| 6.7 | 2 | 10 | Half | 250 | <--> | 10 | Full | 50 |
| 7.1 | 2 | 100 | Half | 11710 | --> | 100 | Half | |
| 7.2 | 2 | 100 | Half | 5520 | --> | 100 | Half | 5570 |
| 7.3 | 5 | 100 | Half | 5050 | <--> |

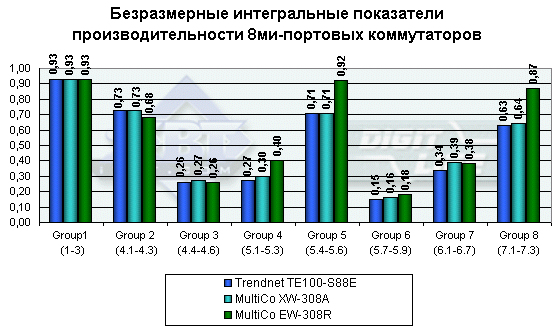

Построим диаграмму сравнению коммутаторов между собой согласно вышеописанной «методике»:
Теоретически показатели должны быть равными или близкими друг к другу, так как все три устройства собраны на одном и том же микроконтроллере. Но мы видим, что это не совсем так… Возможно, это просто погрешность, но в некоторых группах тестов она получается слишком уж большой. В последующих тестах будет использована более свежая версия IOMeter и, возможно, еще одна программа — посмотрим на разницу. Анализируя результаты, видим — в максимально загруженном режиме оба коммутатора работают без претензий, а вот в режимах с различными параметрами среды передачи на разных портах начинаются непонятные падения скорости. Так как подобное присутствует и на всех предыдущих протестированных устройствах, пока еще неясно, в чем тут может быть дело. Я все же склоняюсь к версии о несовершенстве методики тестирования.
Диаграммы работы коммутаторов (снятые с помощью MS Perfomance Monitor) вынесены на отдельные страницы:
- диаграммы для MultiCo EW-308R
- диаграммы для MultiCo XW-308A
Функциональность
С точки зрения функциональности можно опять-таки придраться к отсутствию крепежных отверстий в корпусе обоих коммутаторов для установки их на вертикальные поверхности. А также (мое субъективное мнение) к неудобному расположению индикаторов у модели EW-308R. В остальном все в порядке — порт аплинка есть. Из индикаторов отсутствует только индикатор аварийного отключения порта, что вполне обычно для миникоммутаторов.
Выводы
Оба коммутатора безусловно найдут своего покупателя — модель EW-308R привлечет своими красивыми внешними данными, XW-308A — приглянется тем, кому интересен коммутатор со встроенным БП. В остальном устройства ничем особенным не отличаются от других. С точки зрения работоспособности к ним тоже нет претензий.
Оборудование предоставлено компанией MultiCo ltd
Благодарю Андрея Воробьева за предоставления фото- и компьютерного оборудования.
