10Base5


IEEE 10Base5 или "толстый" Ethernet — самый старый стандарт среди остальных. В настоящее время (1998) затруднительно найти в продаже новое оборудование для построения сети на этом стандарте. Основные его параметры

Используемая топология Общая шина
Используемый провод Коаксиальный кабель толстый (так называемый "желтый") с волновым сопротивлением 50 Ом.
Максимальная длина сегмента (отрезок сети без повторителя, ограниченный терминаторами) 500метров (1640 футов)
Минимальное расстояние между точками подключения 2,5 метра (8,2 фута)
Максимальное количество точек подключения к сегменту 100
Максимальное количество сегментов сети  5

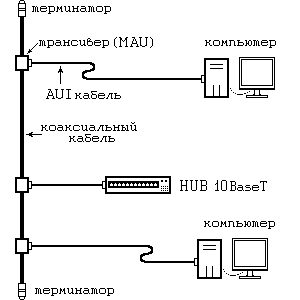

Устройства подключаются к сети посредством устанавливаемого на кабель трансивера (transceiver — MAU, Media Access Unit).
Максимальная длина трансиверного кабеля (длина кабеля между трансивером и устройством) 25 метров

При подключении используется разъем (AUI) 15 pin



Дополнительно
