Обзор профессионального 27-дюймового IPS-монитора Acer PE270K с разрешением 4K

Паспортные характеристики, комплект поставки и цена

Внешний вид

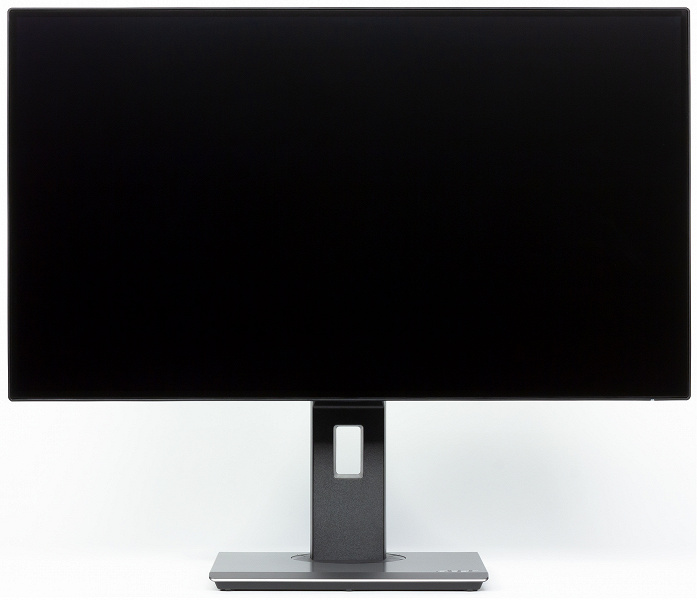

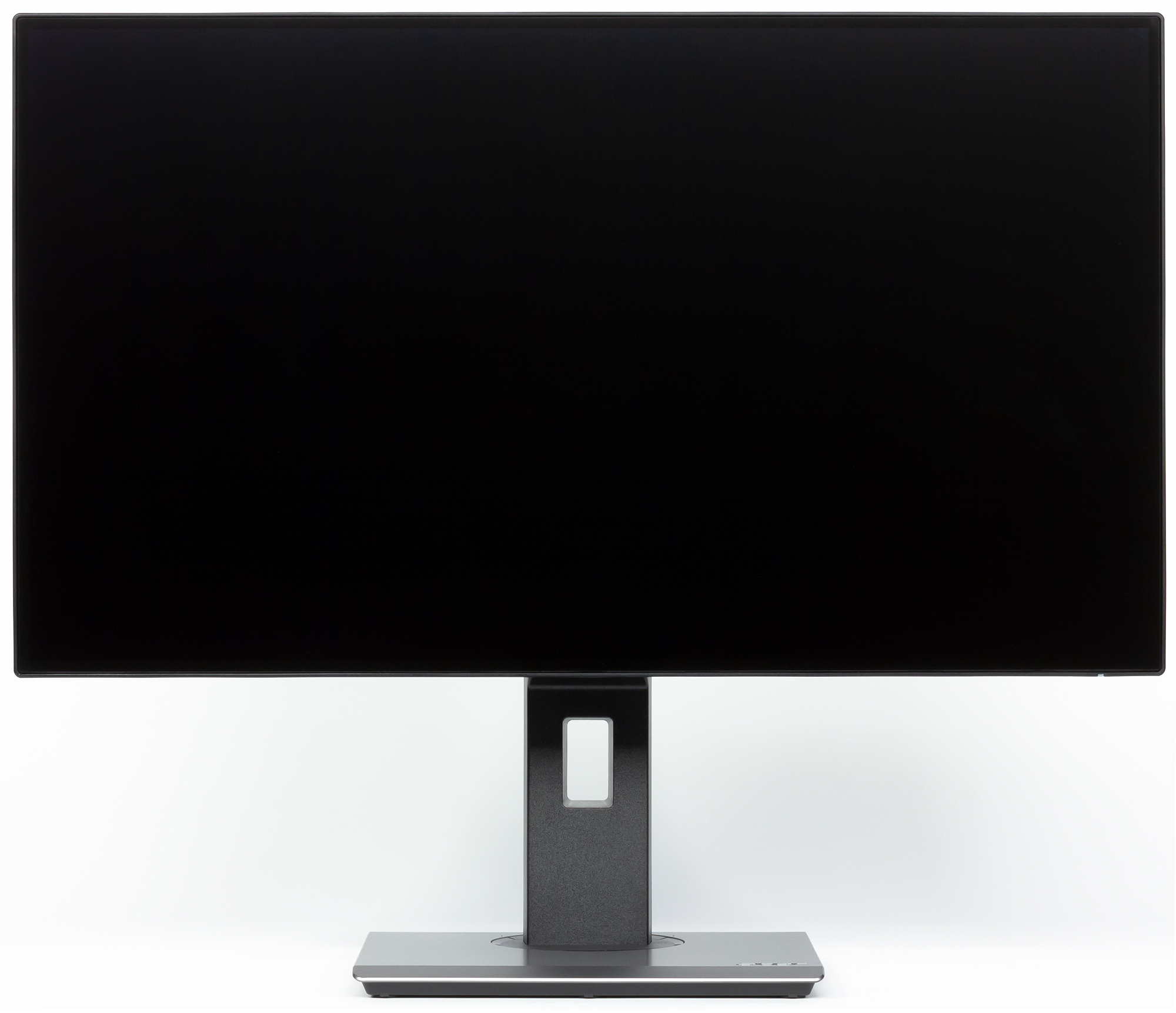

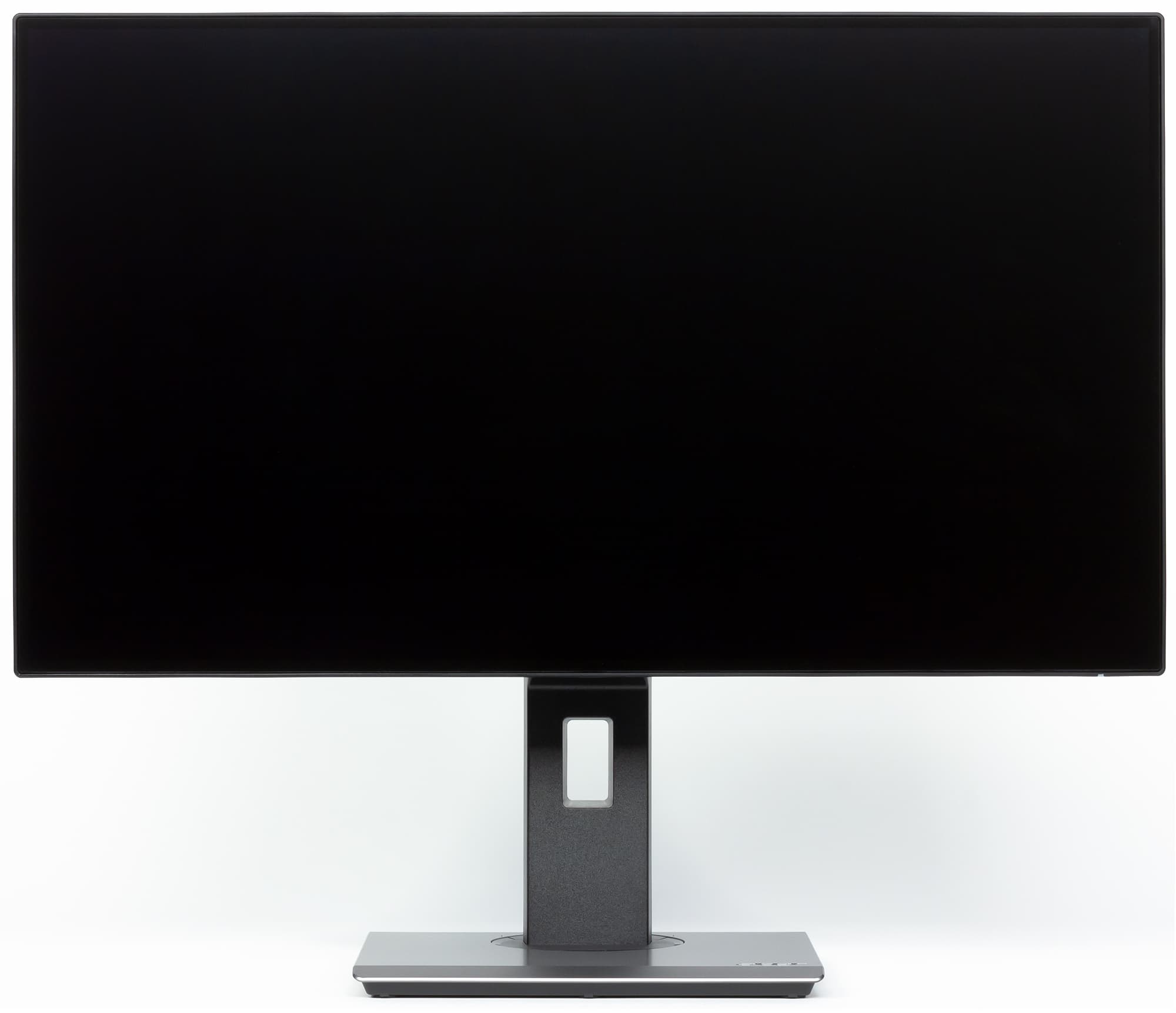

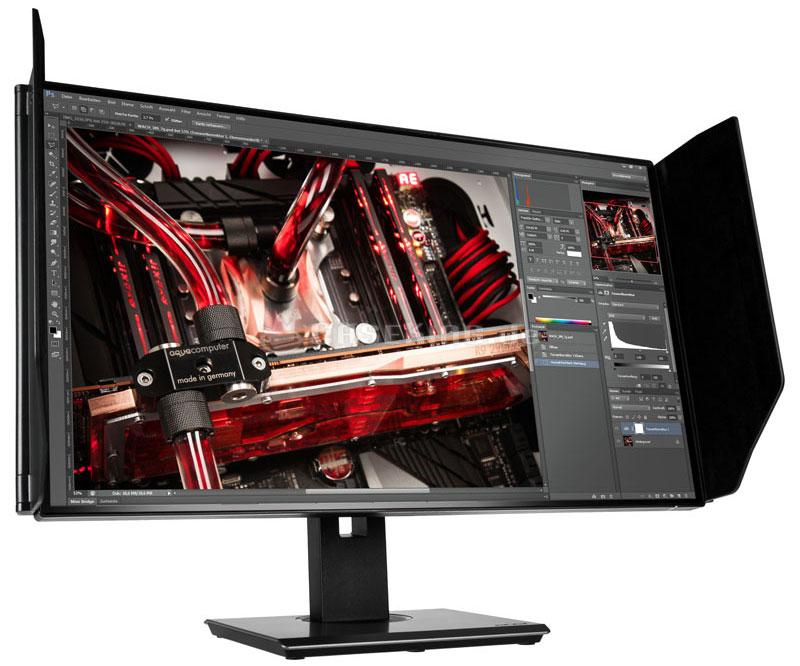

Фронтальная поверхность экрана выглядит как монолитная черная полуматовая (зеркальность выражена) плоскость, ограниченная по периметру узкой окантовкой. Внешние панели блока экрана и часть кожухов подставки изготовлены из черного пластика с немаркой матовой поверхностью. На части площади задней панели есть рельеф в виде горизонтальных ребер. Кожухи на стойки сзади и на основании сверху также пластиковые, но уже с матовым серебристым покрытием.

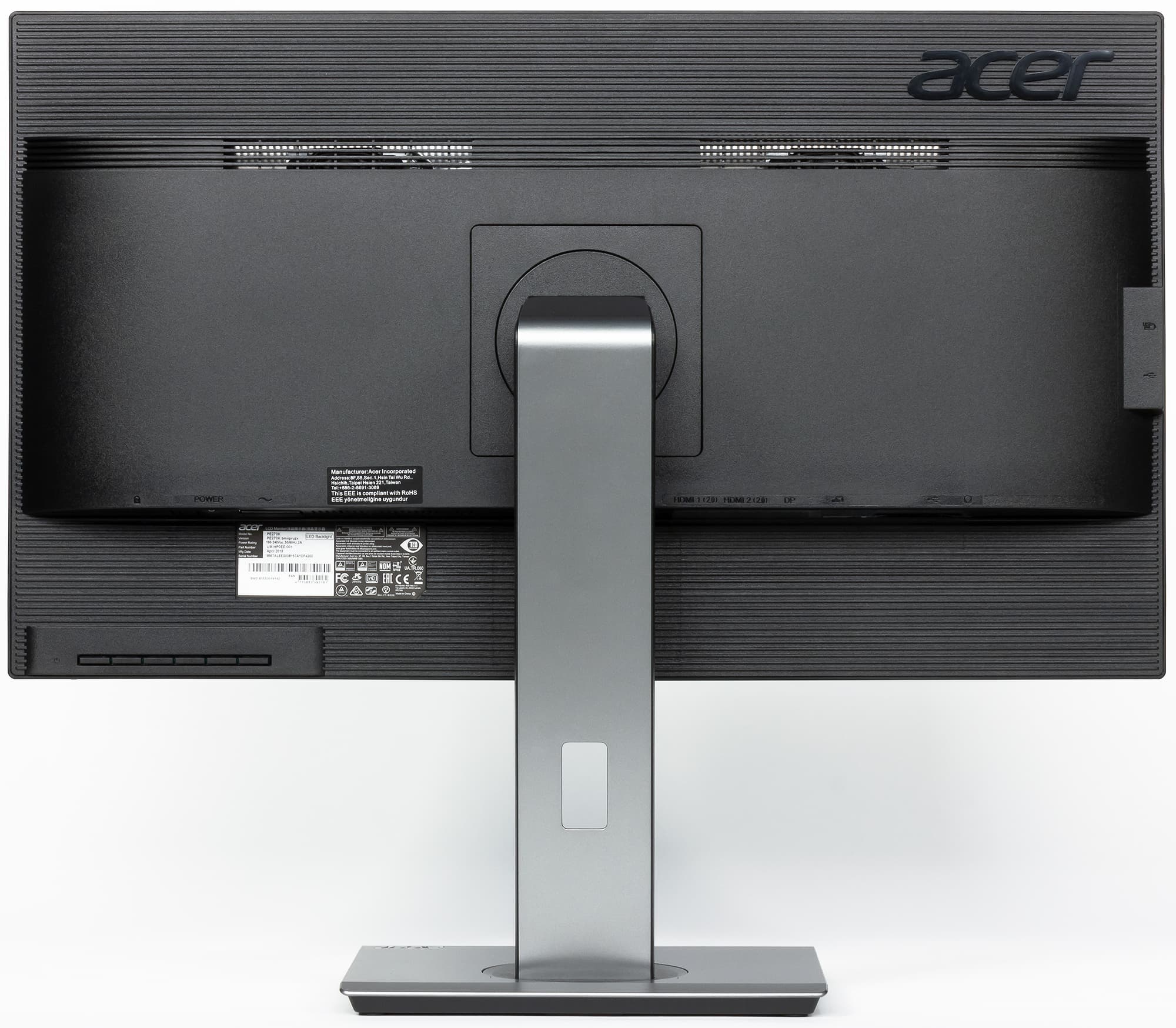

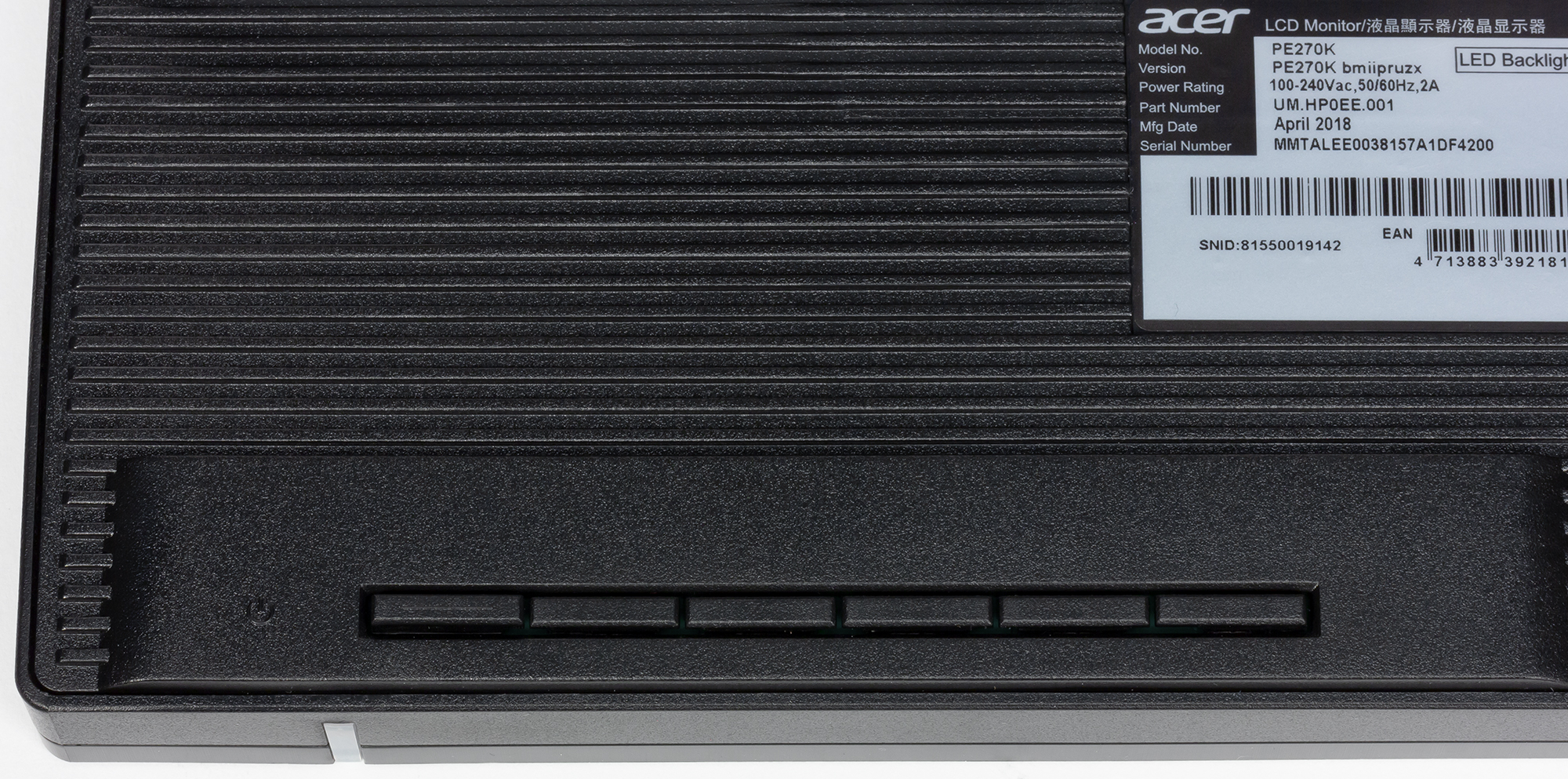

В правой нижней части задней панели очень близко к нижнему торцу в ряд расположены механические кнопки управления. Крайняя кнопка питания чуть выступает относительно других, поэтому легко различается на ощупь. На нижнем торце чуть с заходом на переднюю часть окантовки находится белый светорассеиватель индикатора состояния.

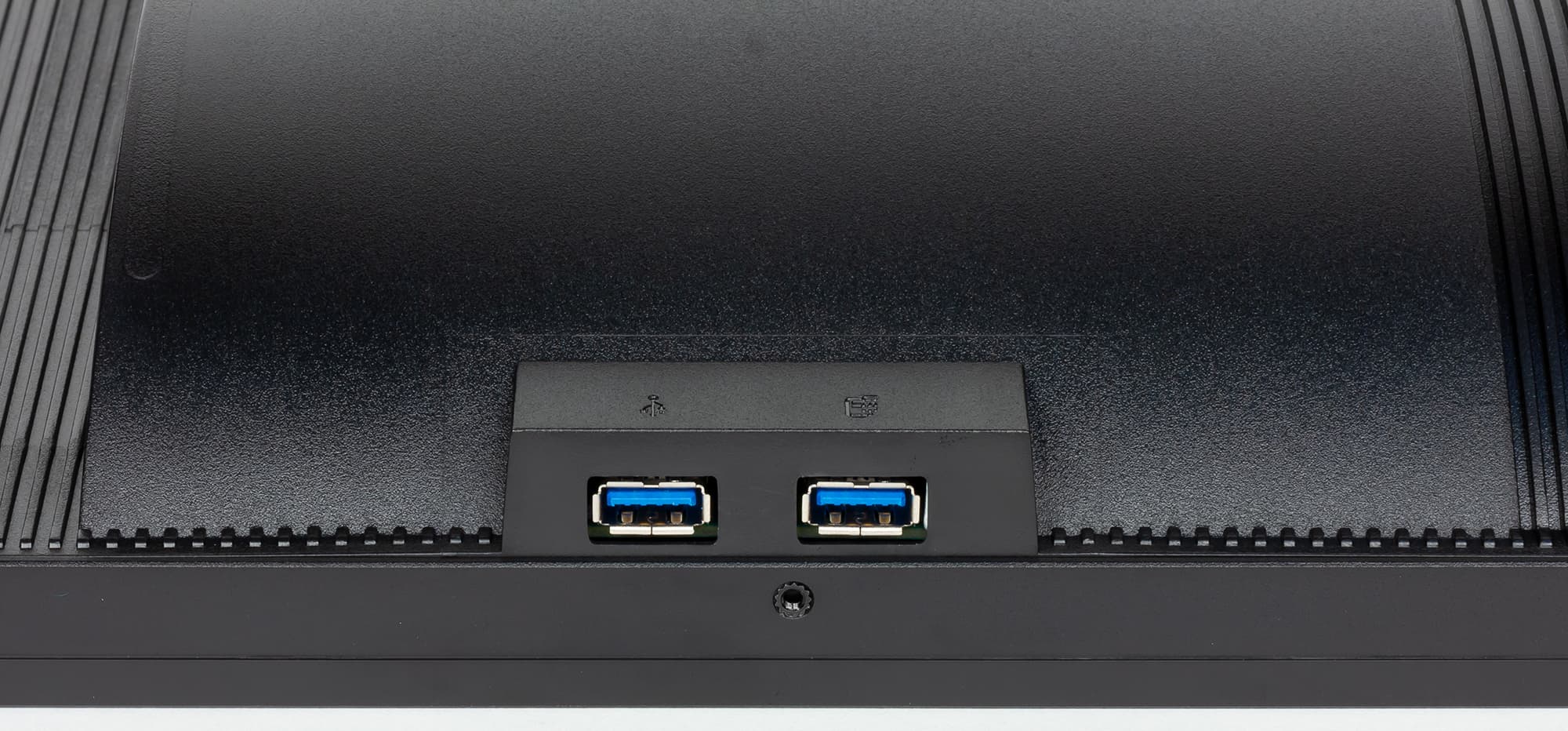

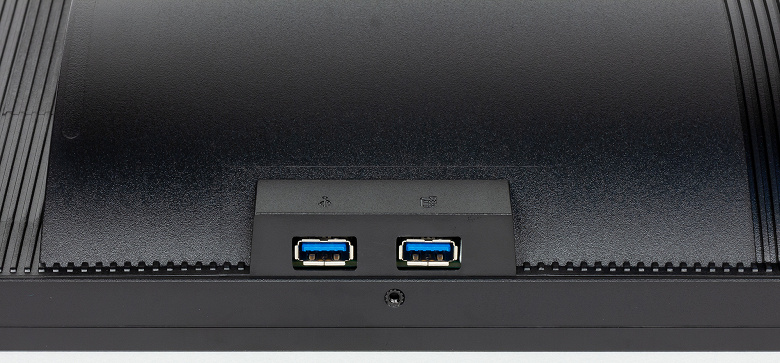

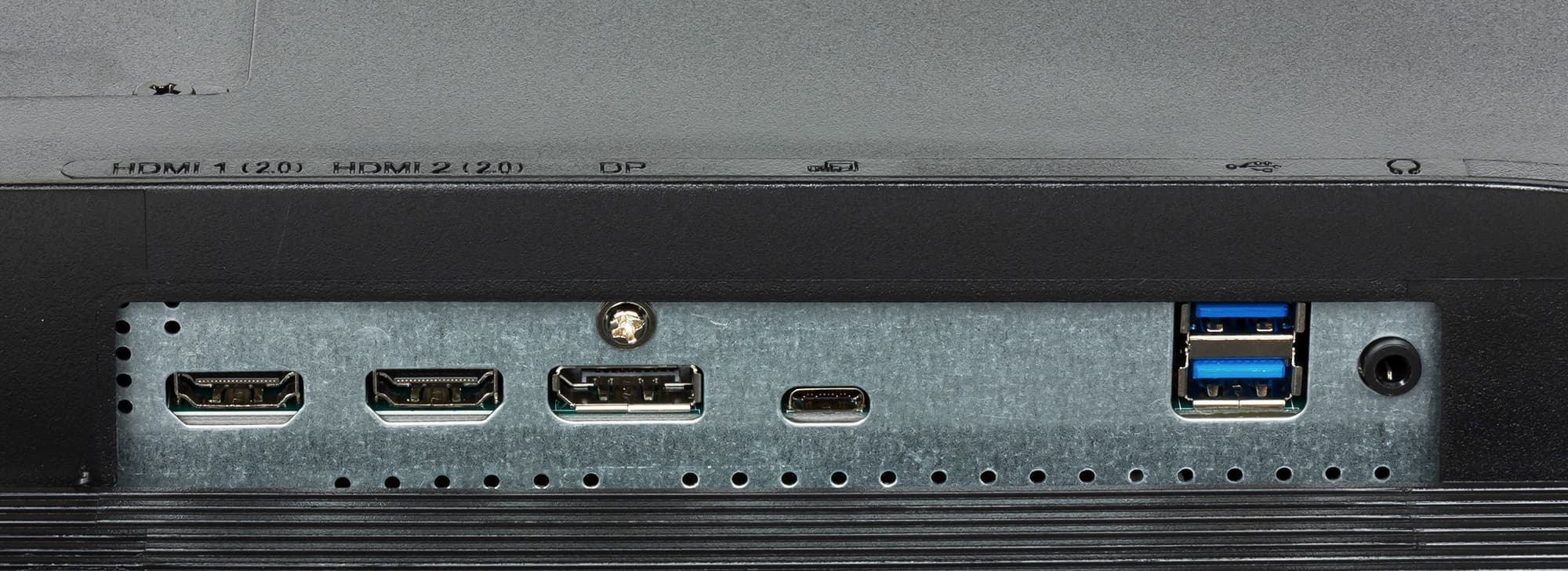

Разъем питания и большая часть интерфейсных разъемов доступны через окна в нижнем торце выступа сзади и ориентированы вниз. Рядом с разъемом питания — механический выключатель питания и разъем для кенсингтонского замка. Два из четырех выходных USB-портов концентратора вынесены на левый торец блока экрана. Отходящие кабели можно пропустить через прямоугольное отверстие в стойке.

Вентиляционные решетки находятся в нижней и верхней областях выступа сзади. За верхними решетками можно рассмотреть закрепленные на упругих стойках громкоговорители с вытянутыми диффузорами.

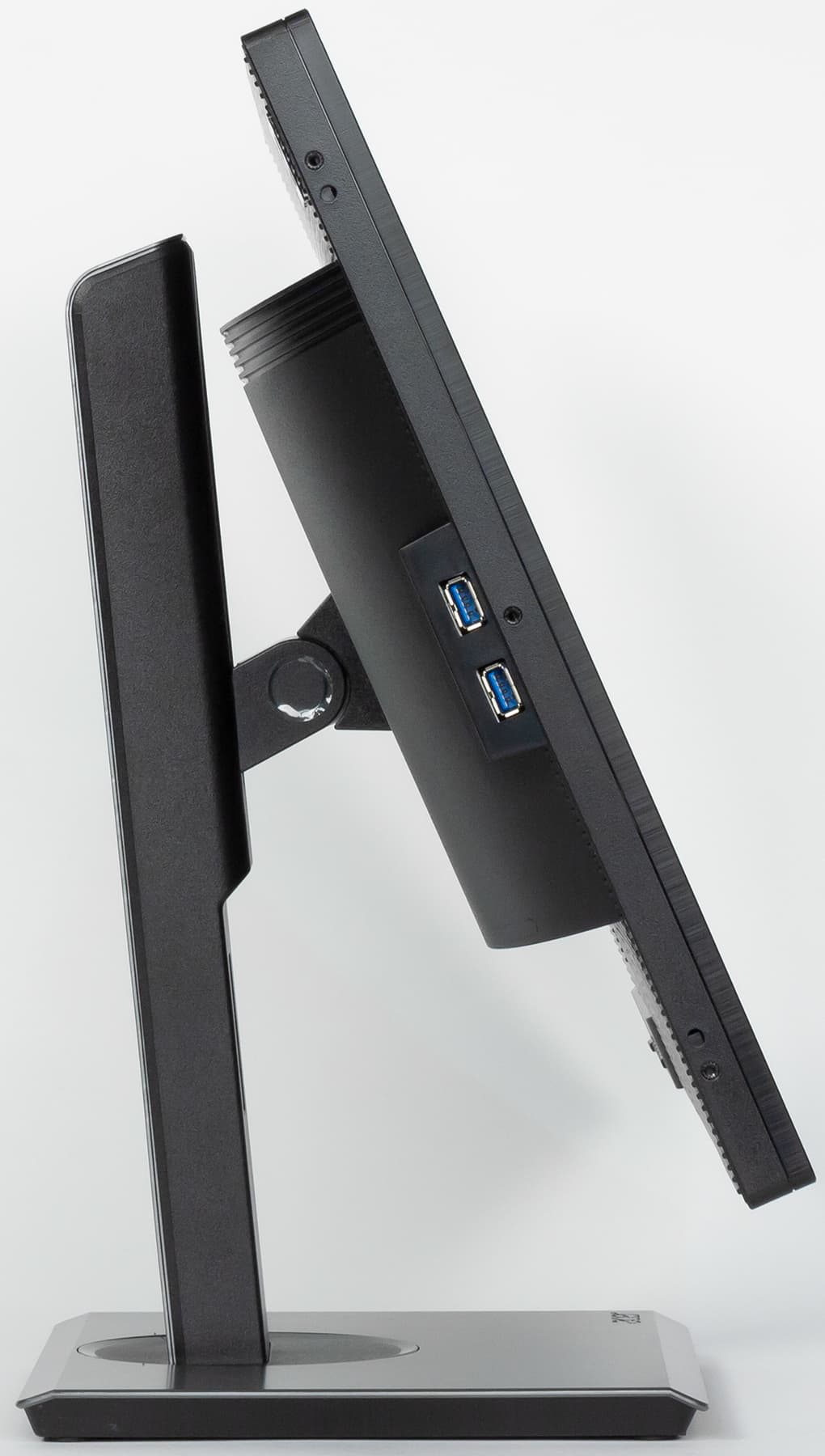

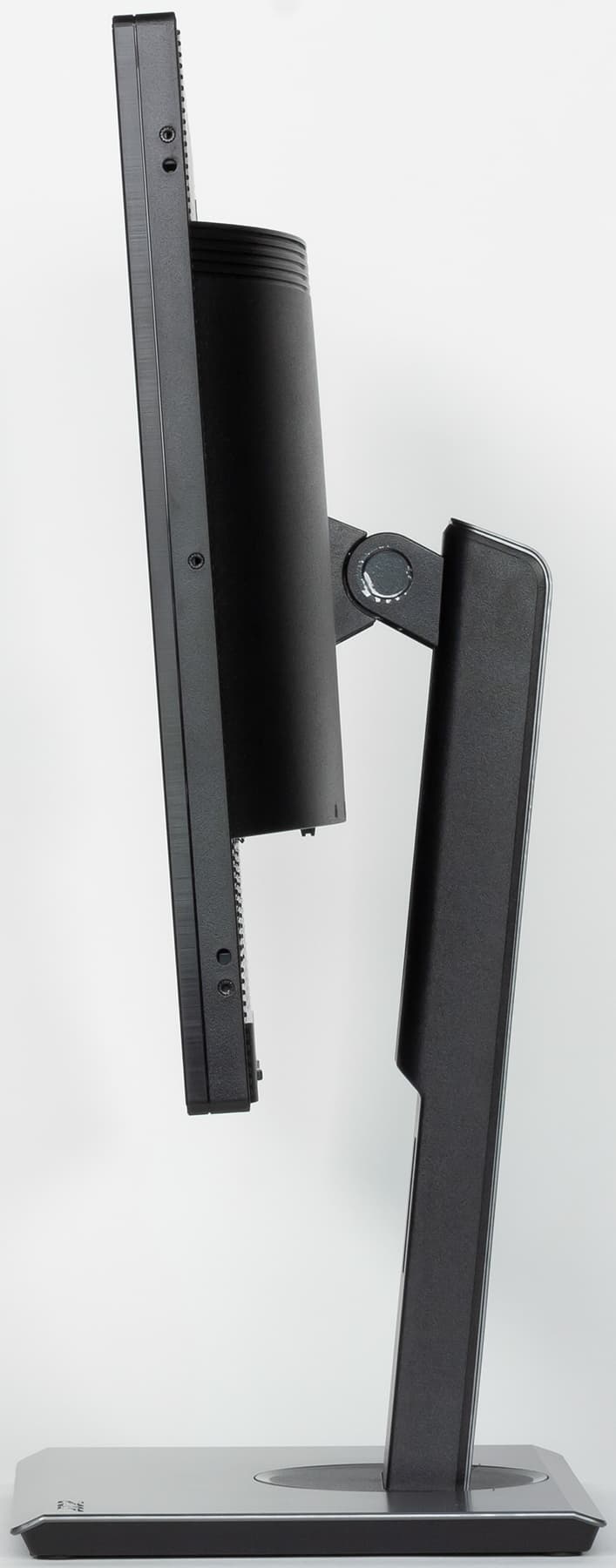

Стойка имеет фиксированную высоту, но подпираемый пружиной механизм со стальным рельсовым шариковым подшипником обеспечивает вертикальное перемещение шарнира, на который крепится блок экрана. В итоге легким движением руки экран можно установить на нужную высоту. Верхний шарнир допускает немного наклонять блок экрана вперед от вертикального положения, больше — назад, и переворачивать экран в портретную ориентацию по и против часовой стрелки.

На шарнире в основании стойки блок экрана вместе со стойкой поворачивается вправо-влево. Несущие элементы стойки и основания подставки изготовлены из штампованной стали и отлиты из магний-алюминиевого сплава. Снизу на основание подставки наклеены резиновые площадки, благодаря чему монитор фиксируется на гладких поверхностях и не царапает их при перемещении. Конструкция подставки жесткая. Стоит монитор устойчиво. Плоская горизонтальная поверхность основания подставки позволяет что-то на ней хранить. При необходимости подставку можно отсоединить от блока экрана (или не подсоединять), выкрутить четыре винта, и ставшие доступными резьбовые отверстия (по углам квадрата со стороной 100 мм) использовать для крепления к VESA-совместимому кронштейну. Признаком ориентации на профессиональное использование является входящий в комплект козырек, уменьшающий влияние внешних источников света на изображение на экране монитора. Козырек собирается из пластиковых  пластин с матовой черной поверхностью, при этом поверхности, ориентированные внутрь, оклеены черным бархатом. Для закрепления боковых щитков на рамке экрана понадобится крестовая отвертка. Щиток на верхней плоскости козырька можно сдвинуть, это позволит разместить калибратор на экране без демонтажа козырька.

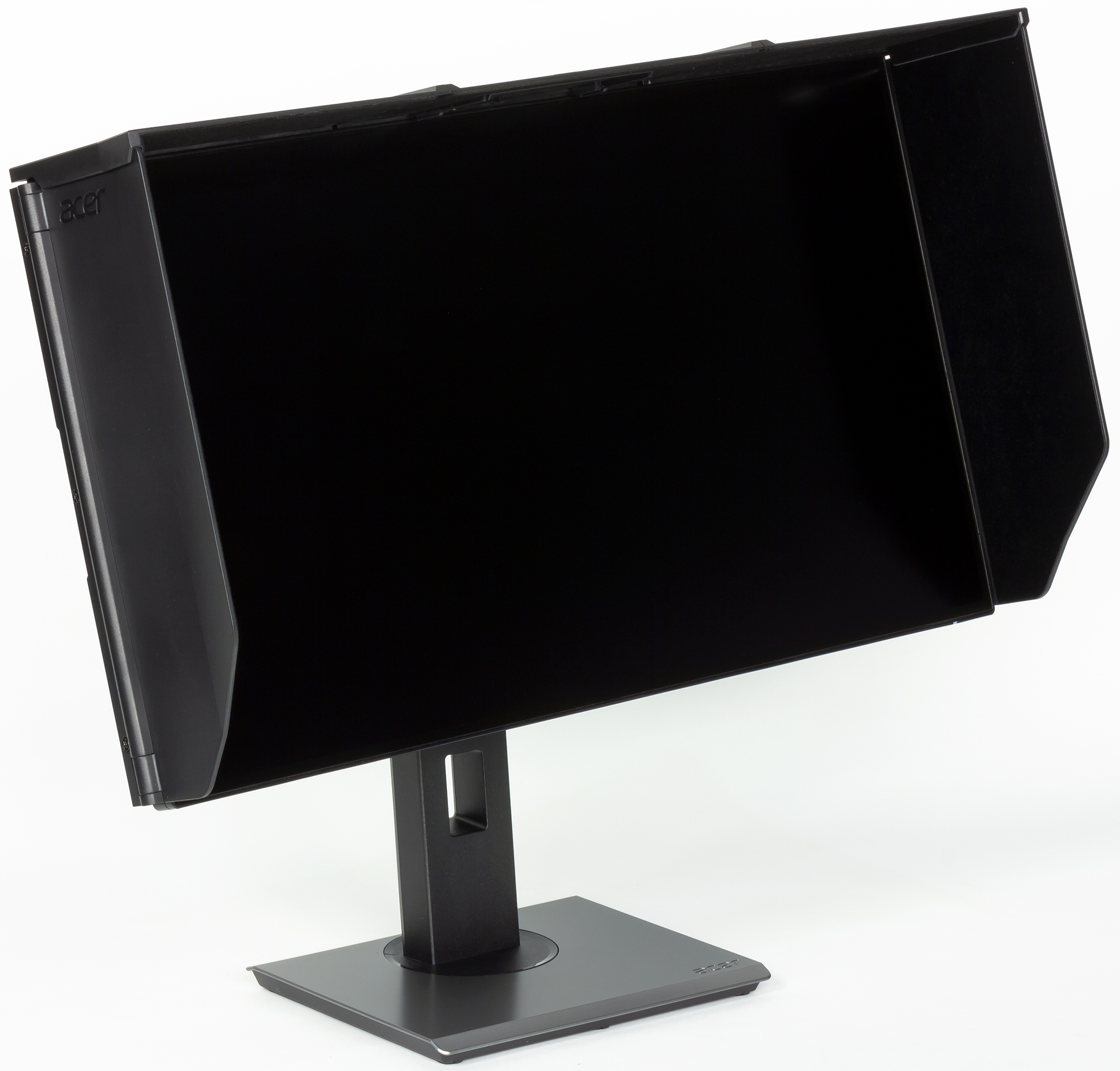

Однако проще для этого просто снять верхнюю часть козырька. Боковые щитки, когда нет верхнего, можно отогнуть назад на 180 градусов. Упакован монитор в красочно оформленную коробку из толстого и прочного гофрокартона с прорезными ручками по бокам.

Коммутация

Монитор оснащен четырьмя цифровыми входами: DisplayPort в полноразмерном варианте, два HDMI версии 2.0 и интерфейс USB 3.1 тип C. Последний вход используется как аудио/видеовход в режиме DisplayPort Alt Mode (его протестировать, к сожалению, не получилось) и как вход для встроенного концентратора USB (3.0). Один из выходов USB поддерживает режим быстрой зарядки (не указано, какой именно вариант реализован). В меню можно выбрать, следует ли подавать питание на USB-концентратор, когда монитор переходит в режим ожидания. Выбор входа осуществляется в основном или коротком меню установок. Есть отключаемая функция автоматического поиска сигнала на входах. Цифровые аудиосигналы после преобразования в аналоговый вид выводятся на встроенные громкоговорители или через гнездо миниджек 3,5 мм. К этому гнезду можно подключить внешнюю активную акустическую систему или наушники. Мощности выхода хватило, чтобы в 32-омных наушниках с чувствительностью 112 дБ был запас по громкости. Качество звука в наушниках хорошее: звук чистый, в паузах шума не слышно, диапазон воспроизводимых частот широкий. Встроенные громкоговорители даже для их класса звучат очень плохо: тихо, с большими искажениями, в узком диапазоне частот.

Меню, локализация и управление

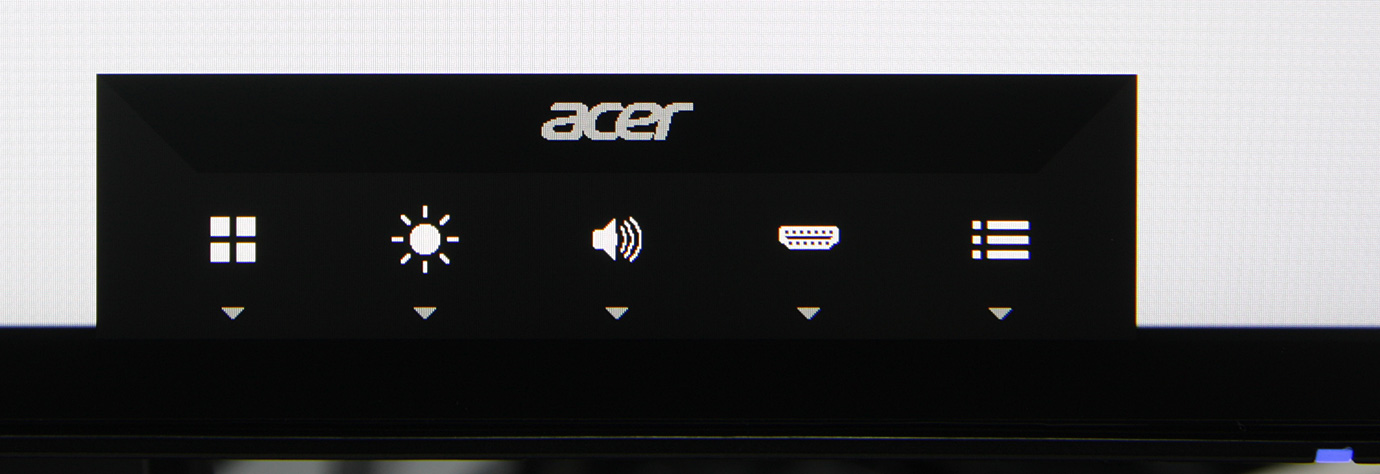

Индикатор питания при работе неярко светится синим (яркость регулируется в меню), в режиме ожидания — оранжевым и не горит, если монитор условно выключен. Когда монитор включен и на экране нет меню, то при первом нажатии на кнопки (кроме кнопки питания) на экран выводится стартовое меню из пяти пунктов.

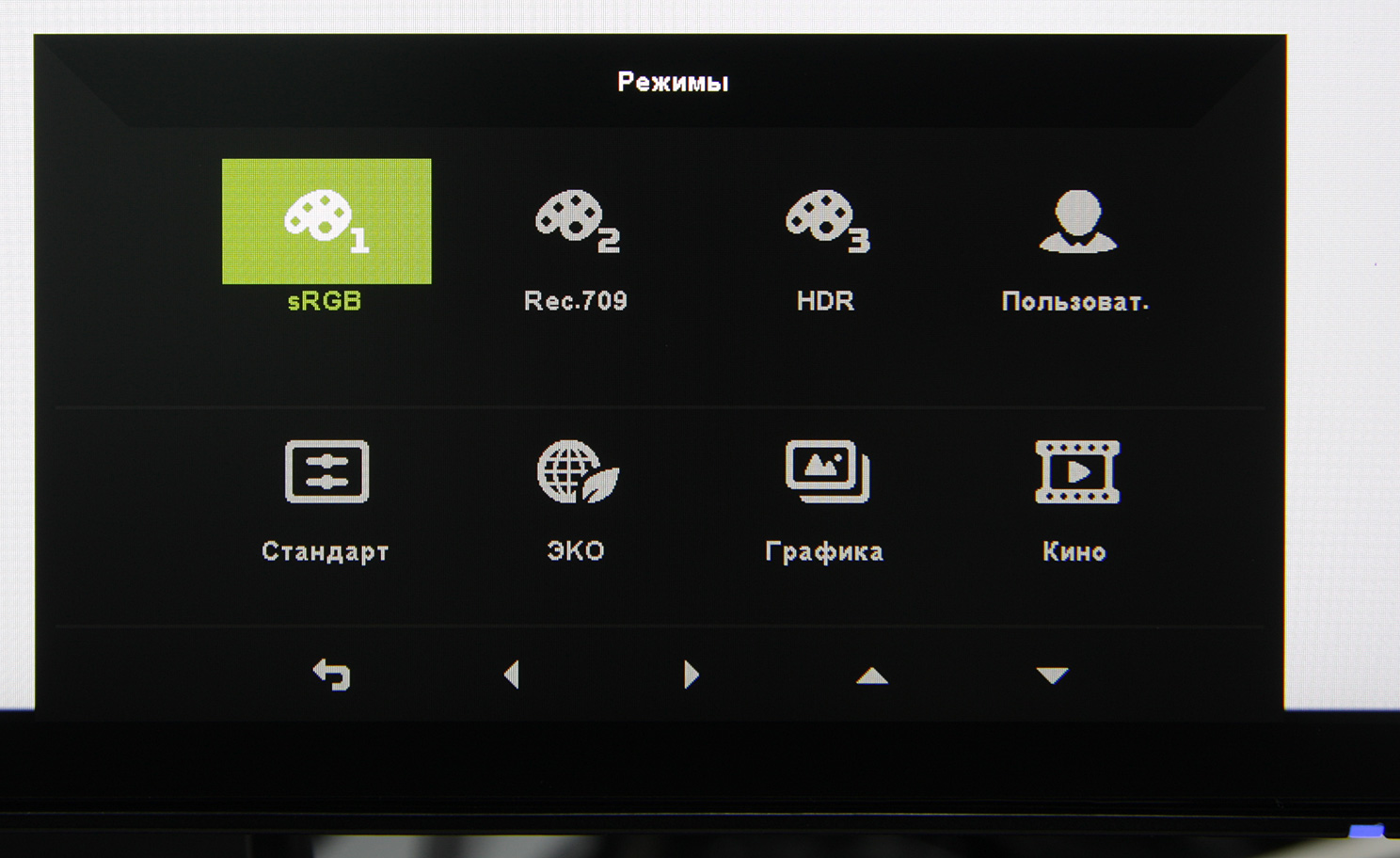

Выбор цветового режима или профиля:

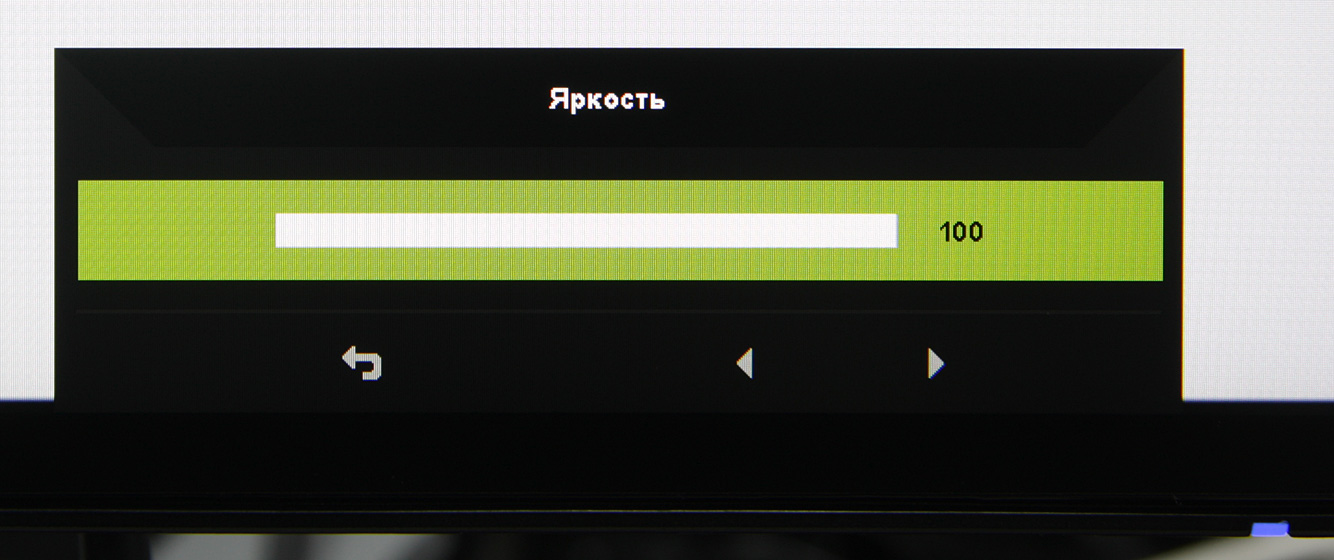

Регулировка яркости:

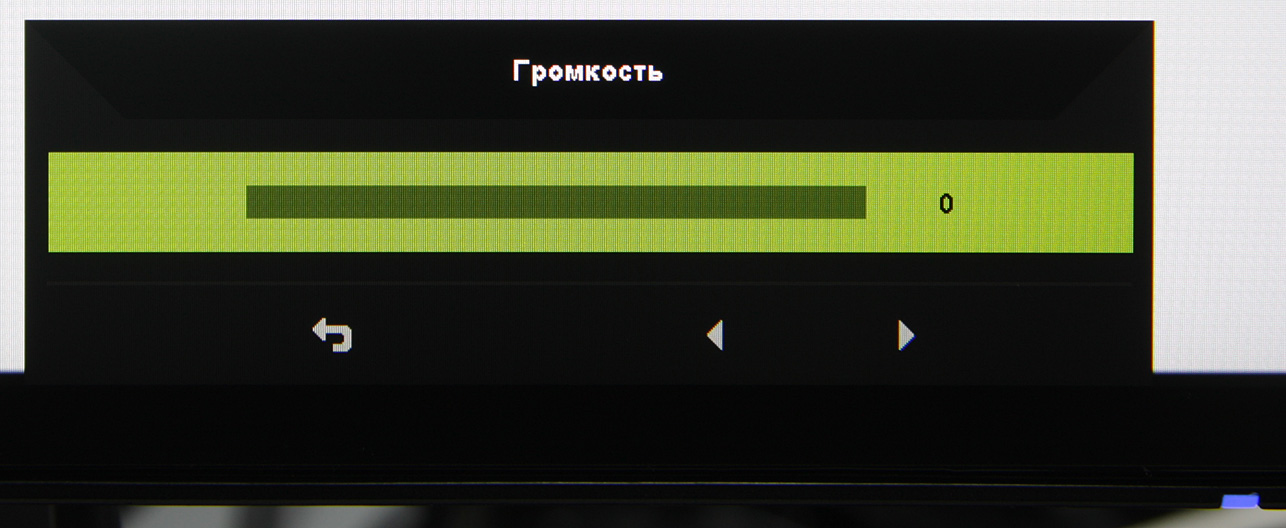

И громкости:

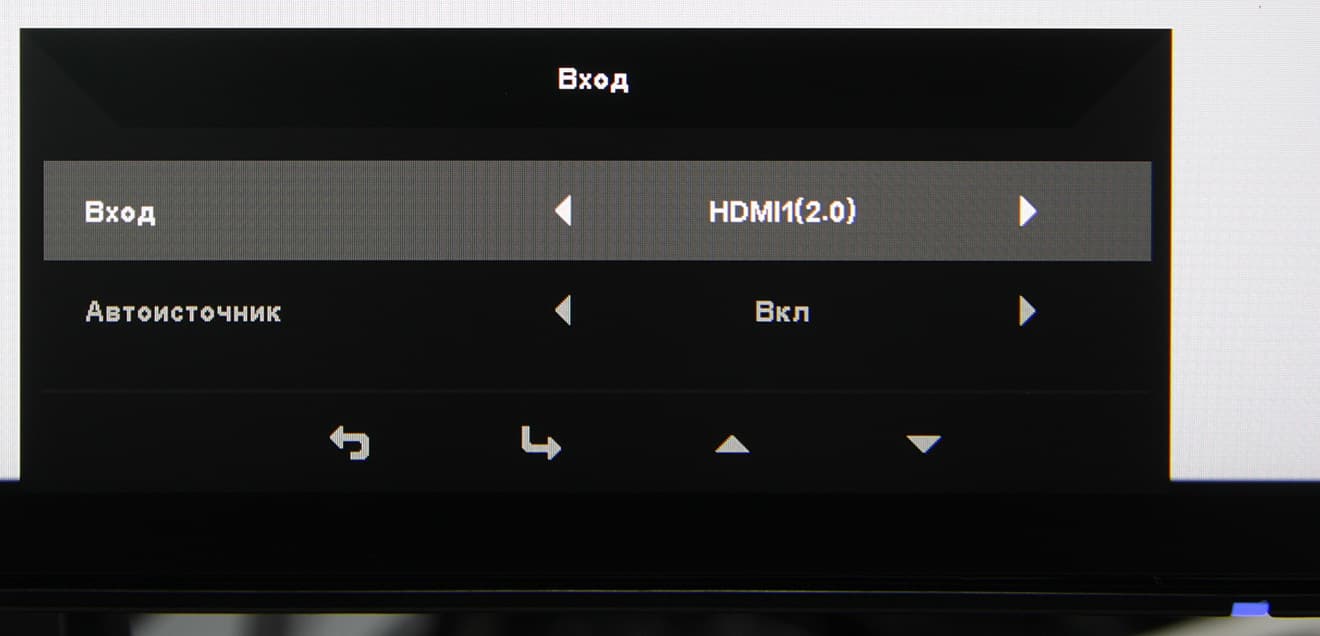

Функции этих двух пунктов выбирает пользователь из нескольких вариантов, доступных в меню установок. Следующий пункт короткого меню — это выбор входа:

А последний — вызов основного меню.

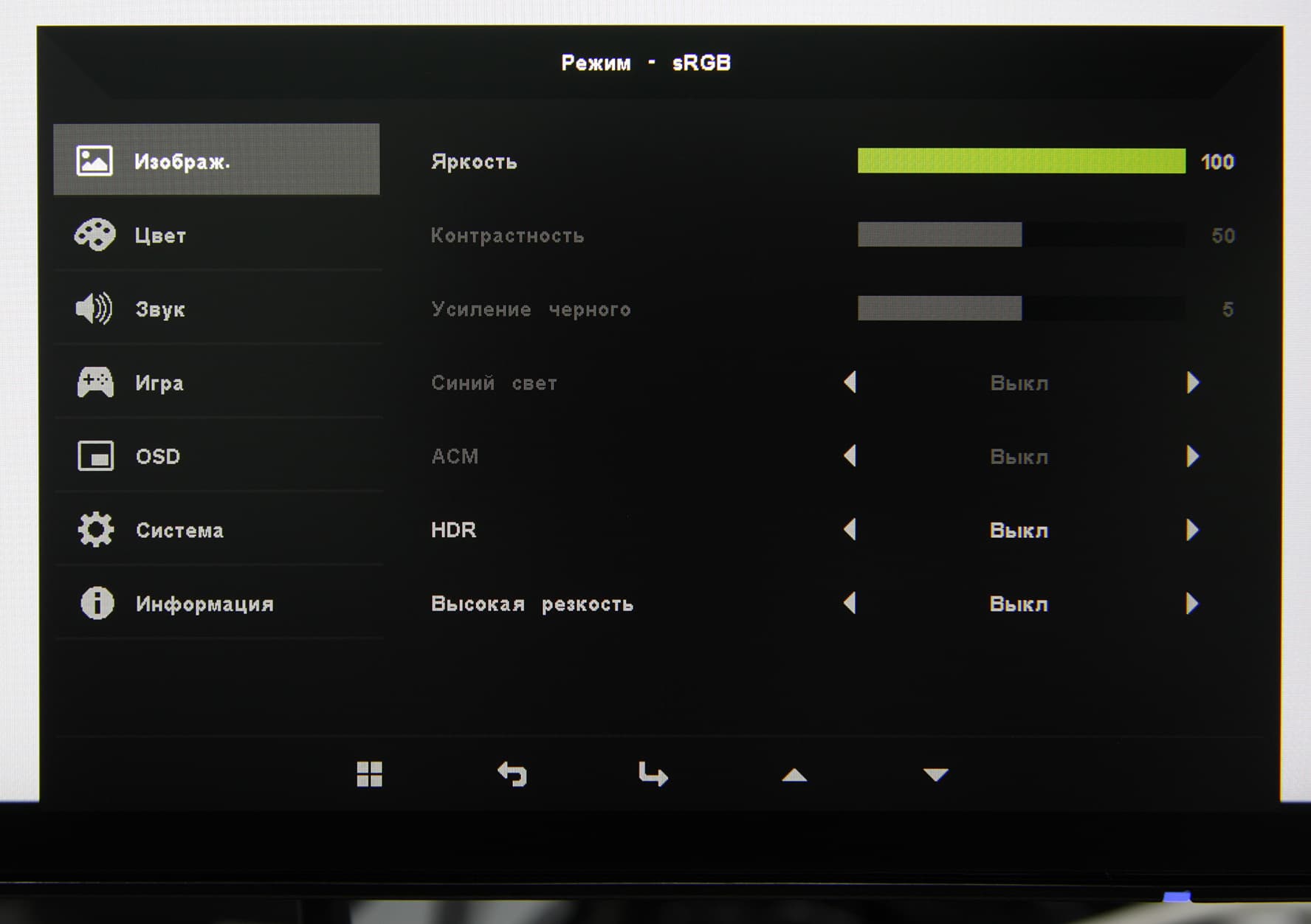

Далее при навигации по меню напротив кнопок выводятся значки-подсказки по текущим функциям кнопок. Меню очень мелкое. Навигация удобная, но удобство снижается из-за расположения кнопок. Списки зациклены, что хорошо. При настройке изображения меню остается на экране, что несколько мешает оценке вносимых изменений. При необходимости можно установить уровень прозрачности фона и выбрать тайм-аут автоматического выхода из меню. Есть русская версия экранного меню. Кириллический шрифт меню ровный, надписи читаемые (если не принимать во внимание размер букв). Качество перевода на русский язык хорошее.

Напечатанной документации в комплекте поставки — самый минимум. Полные руководства пользователя в виде PDF-файлов (версия на русском языке присутствует) можно найти на сайте компании Acer. Там же есть ссылка на дистрибутив программы Acer Display Widget, которая помогает распределять окна программ на рабочем столе и позволяет настраивать монитор с компьютера.

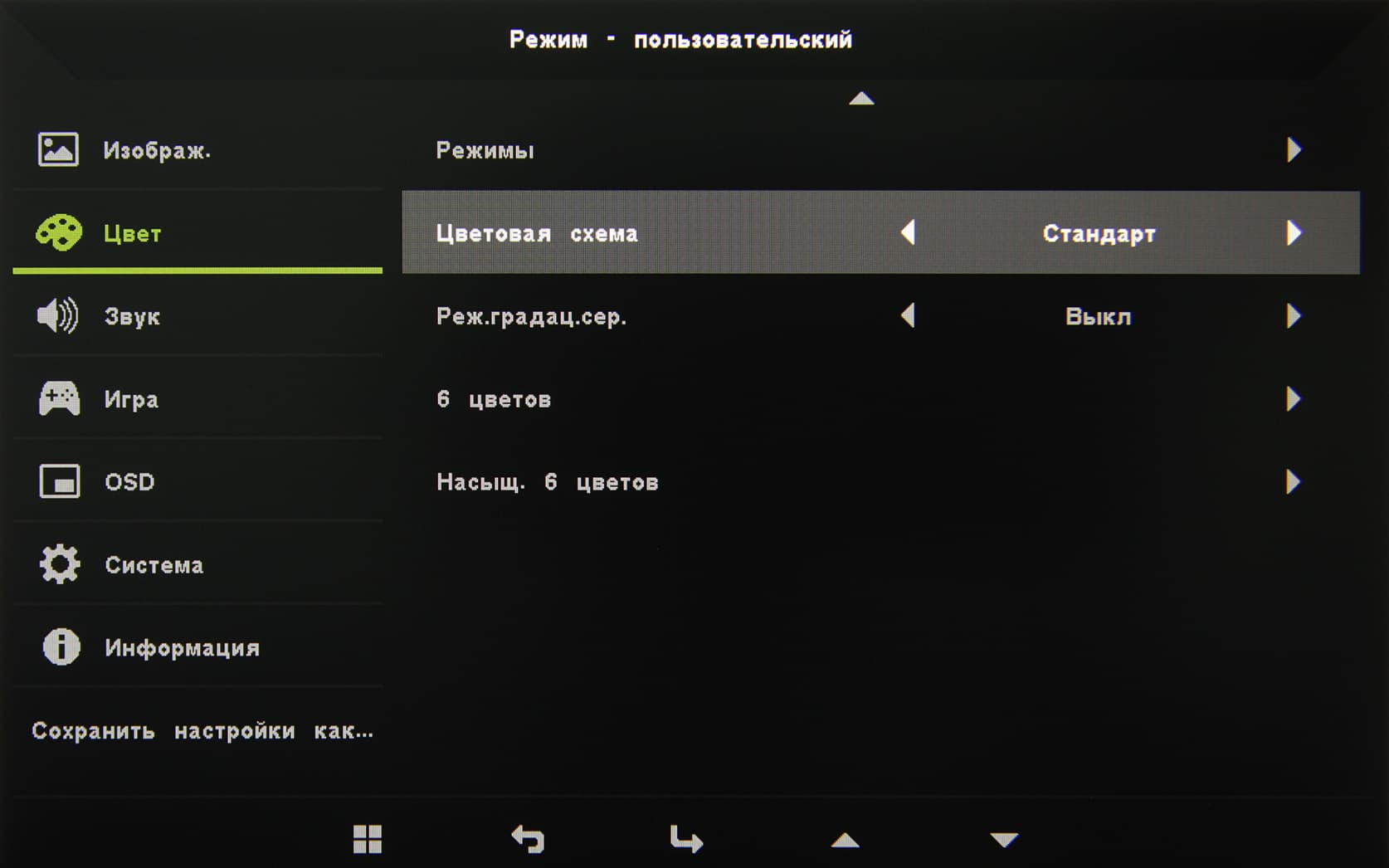

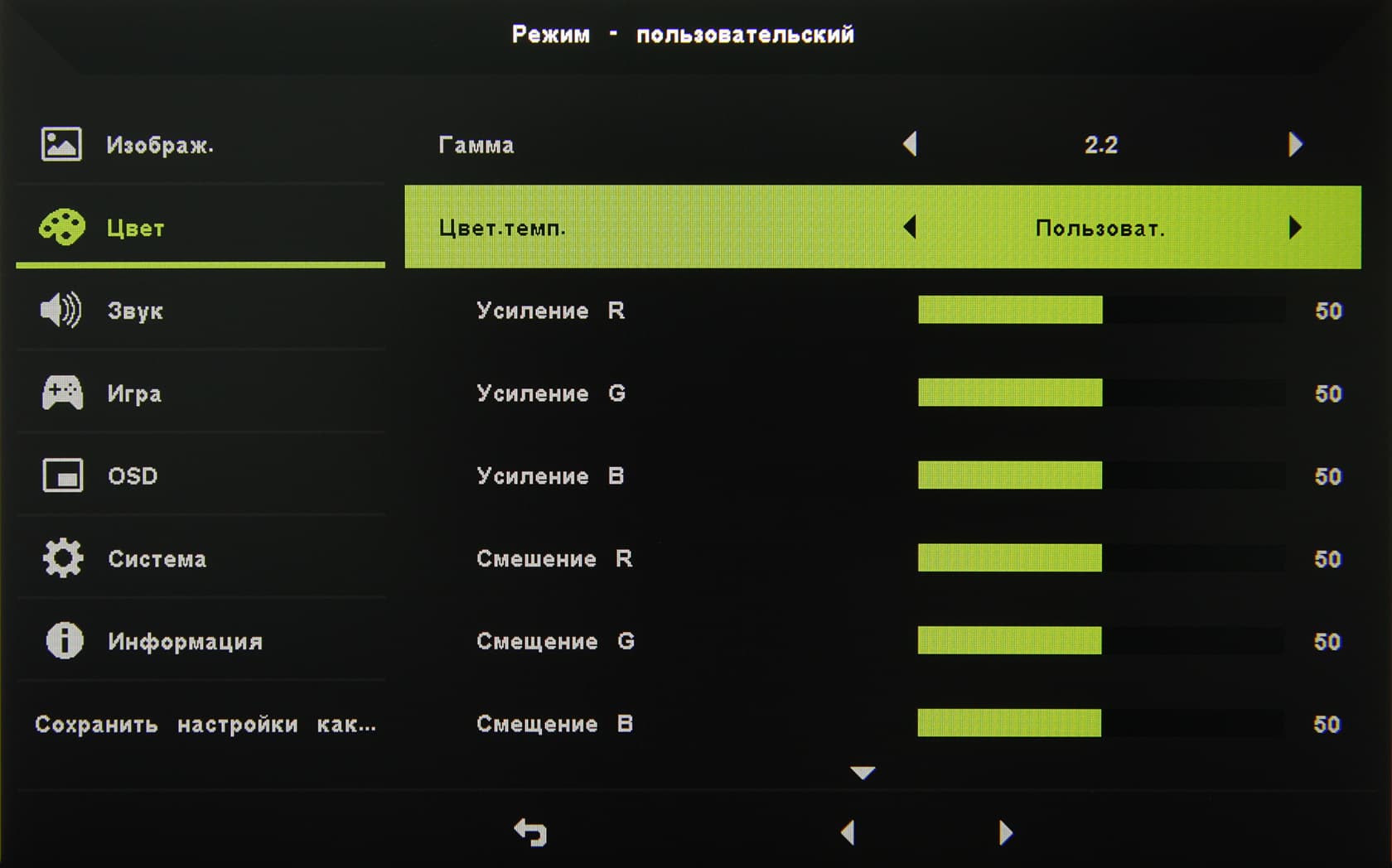

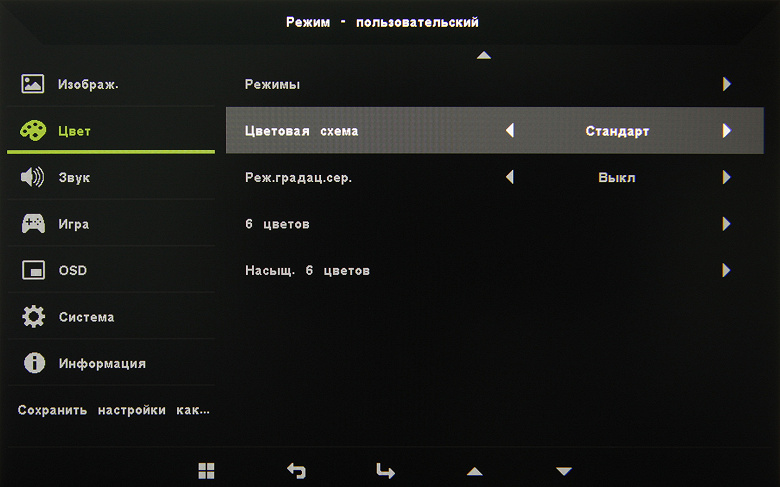

Есть несколько предустановленных профилей (списки Режимы и Цветовая схема), в которых большинство настроек изображения не доступны для изменения, и один пользовательский, в котором настройки менять можно.

Настроек, влияющих на яркостный и цветовой баланс, относительно много. Значения настроек можно попробовать сохранить в профилях, но эта функция у нас работала через раз.

Режимов геометрической трансформации три: принудительное растягивание картинки на всю площадь экрана, увеличение до границ экрана с сохранением исходных пропорций и вывод один к одному по пикселям в центре экрана. В тех случаях, когда изображение занимает не всю площадь экрана, оставшиеся поля заливаются черным.

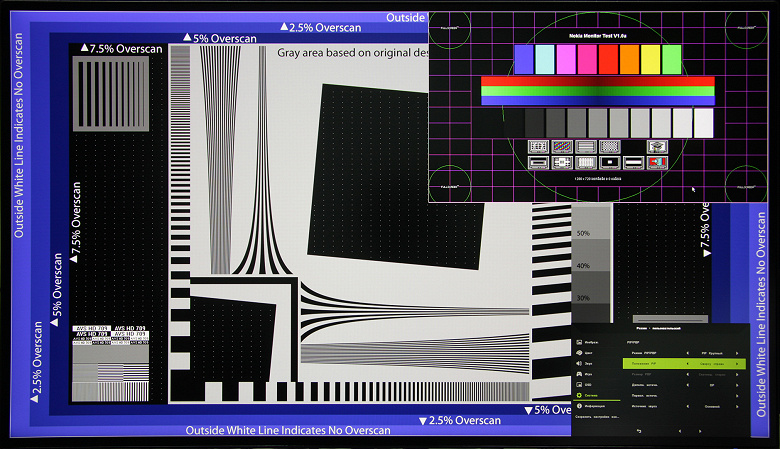

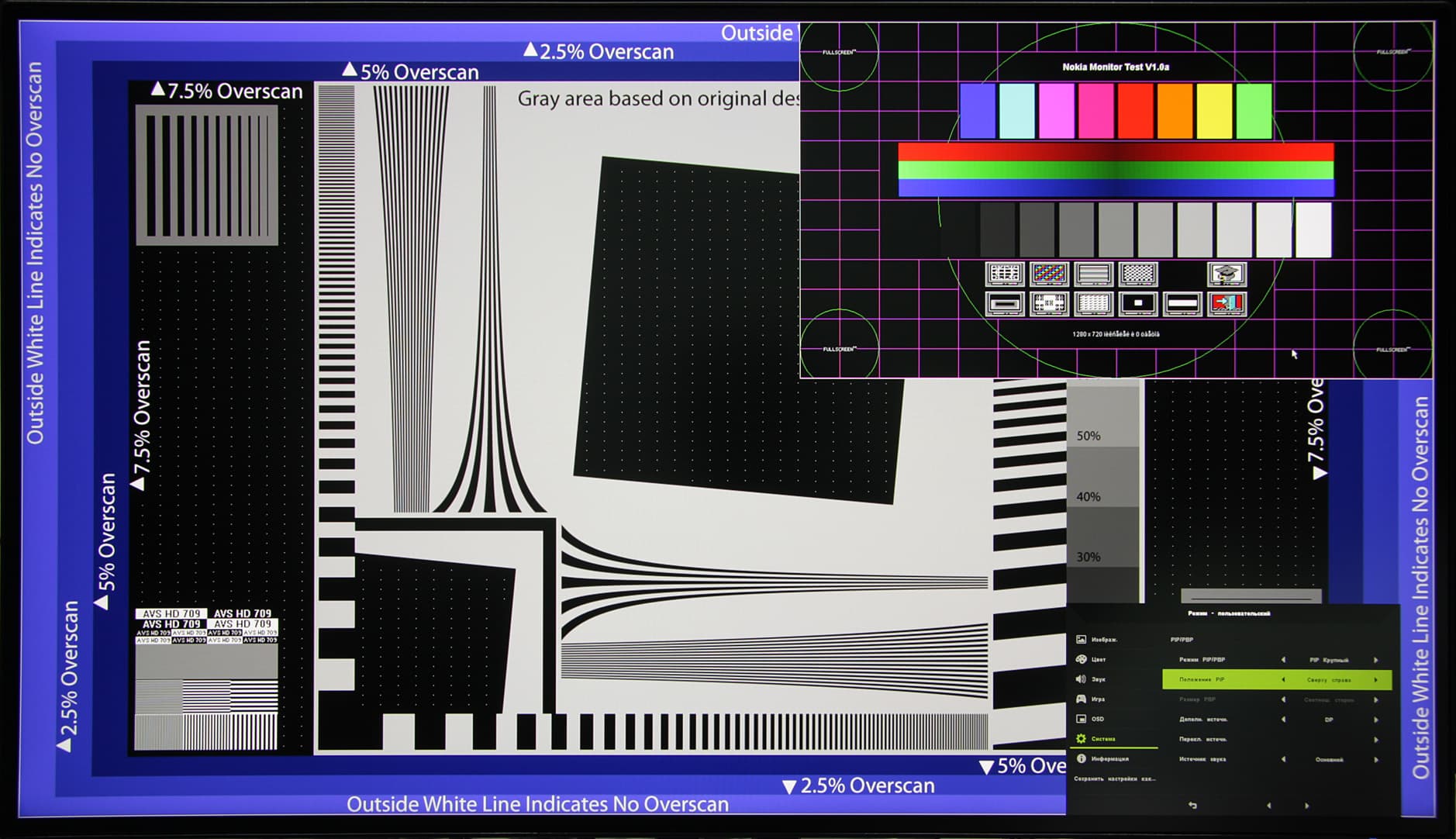

Присутствует функция двойного изображения картинка-в-картинке (PIP) и картинка-рядом-с-картинкой (PBP). В режиме PIP выбирается положение дополнительного окна в одном из четырех углов, а также его размер из двух возможных (но ни в одном мы не получили вывод пиксель в пиксель для дополнительного окна).

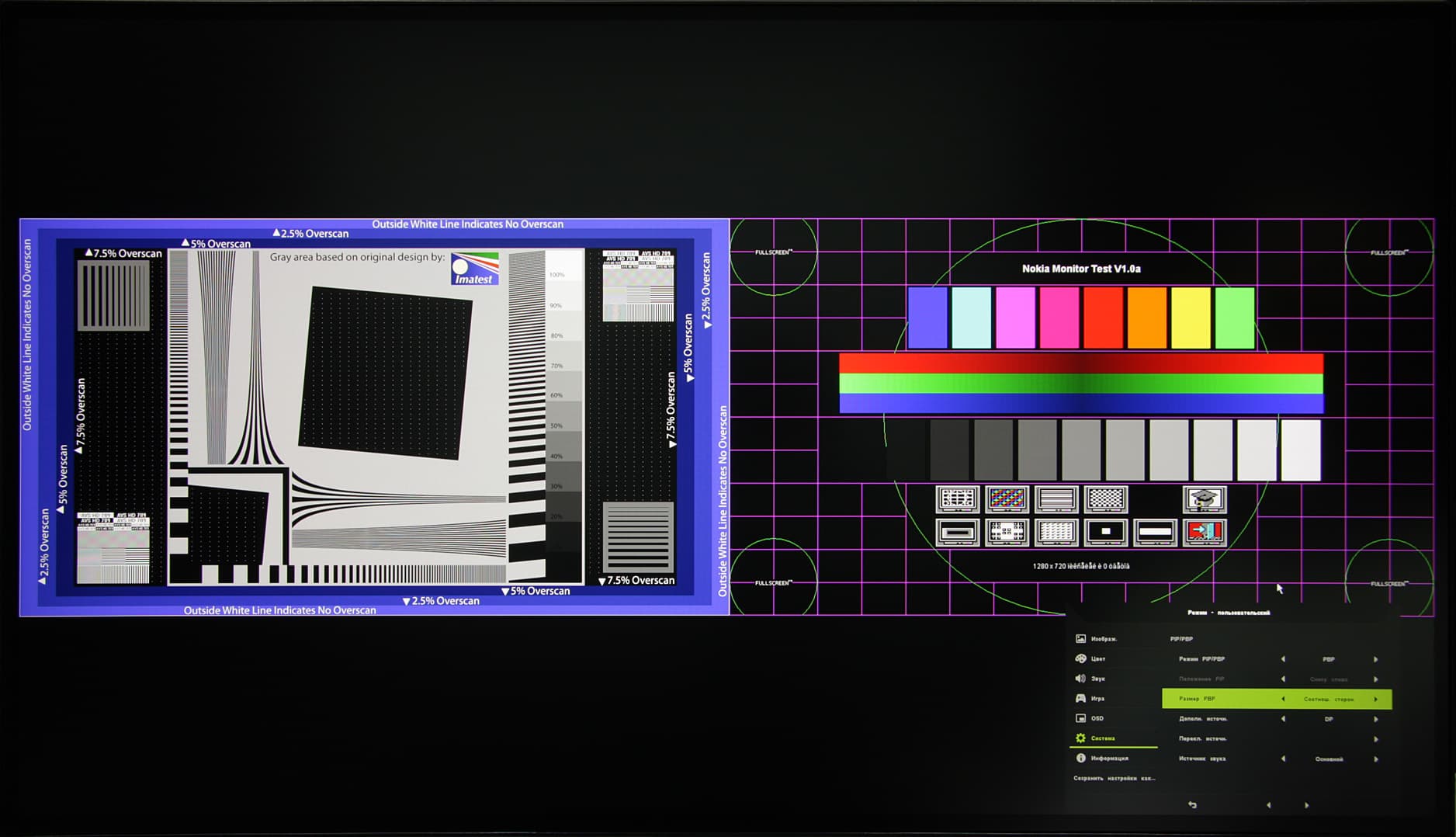

В режиме PBP при разделении экрана на две части поддерживается вывод с сохранением исходного соотношения сторон или с заполнением обоих половинок экрана.

В случае DisplayPort и профессиональной видеокарты поддерживается работа в режиме 10 бит на цвет, но вывод на экран монитора происходит в режиме 8 бит на цвет.

В данном мониторе реализована поддержка технологии AMD FreeSync как минимум по входам DisplayPort и HDMI. Для визуальной оценки мы использовали описанную в указанной статье тестовую утилиту. Включение FreeSync позволило получить изображение с плавным движением в кадре и без разрывов. Диапазон поддерживаемых частот, который указывается на панели настроек видеокарты, равен 40—60 Гц для режимов с кадровой частотой 60 Гц.

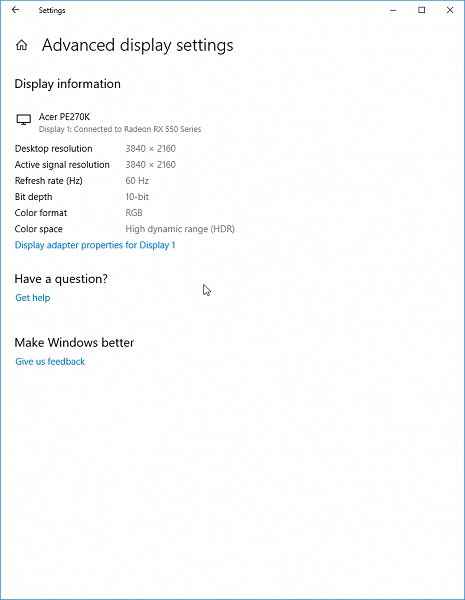

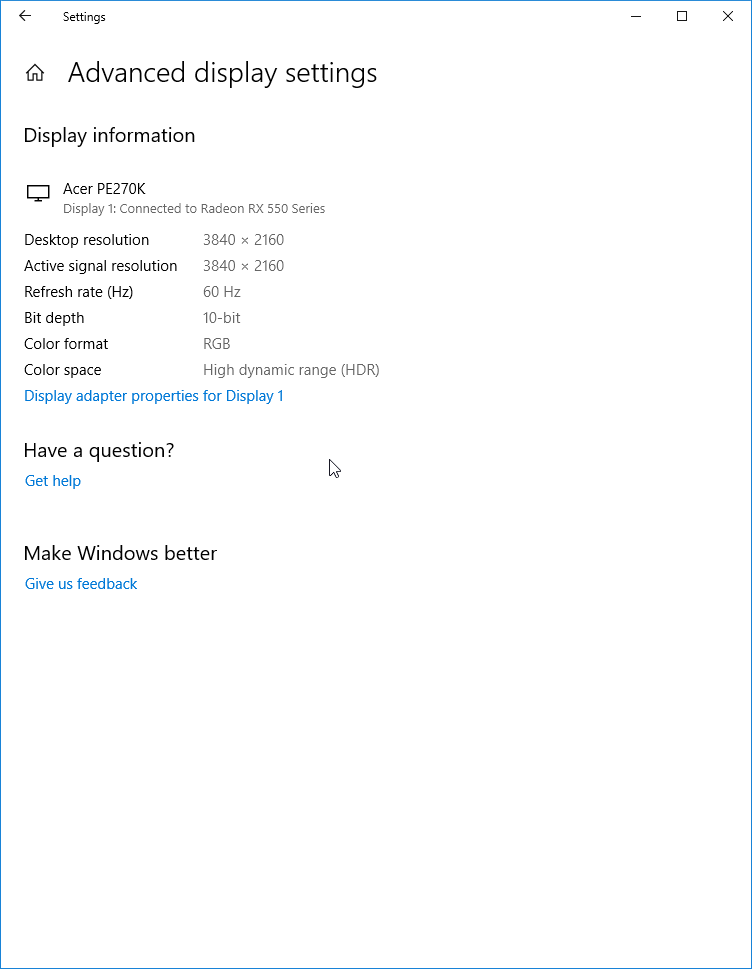

Под Windows 10 вывод в режиме HDR на данный монитор возможен как на системном уровне при выборе соответствующих опций в настройках, так и при воспроизведении в видеоплеере в полнооконном режиме с помощью видеорендерера madVR независимо от настроек ОС.

Воспроизведение тестовых видеороликов с 10-битным цветом и плавными градиентами показало, что с большой вероятностью вывод действительно идет в режиме с глубиной на цвет выше, чем 8 бит. По крайней мере, заметность переходов между оттенками ниже, чем при 8-битном выводе. Функция смешения цветов в настройках видеорендерера была, разумеется, отключена. Вывод в HDR возможен как при подключении по HDMI, так и по DisplayPort. В режиме HDR при выводе светлого изображения яркость подсветки динамически повышается, но всего где-то до 405 кд/м² в максимуме.

Кинотеатральные режимы работы тестировались при подключении к Blu-ray-плееру Sony BDP-S300. Проверялась работа по HDMI. Монитор воспринимает сигналы 576i/p, 480i/p, 720p, 1080i и 1080p при 50 и 60 кадр/с. 1080p при 24 кадр/с поддерживается, но кадры в этом режиме выводятся с чередованием длительности 2:3. В случае чересстрочных сигналов картинка просто выводится по полям. Тонкие градации оттенков различаются как в светах, так и в тенях. Яркостная и цветовая четкость соответствует характеристикам текущего сигнала. Интерполяция низких разрешений к разрешению матрицы выполняется с хорошим качеством.

Заметного «кристаллического» эффекта нет. Матовость поверхности матрицы позволяет работать с комфортом в случае типичного варианта расположения монитора (на столе), пользователя (на стуле перед монитором) и светильников (на потолке) в помещении. При желании можно использовать защитный козырек. Однако поверхность матрицы все же отражает существенную часть падающего света, поэтому на черных полях видно отражение пользователя в светлой одежде.

Тестирование ЖК-матрицы

Микрофотографии матрицы

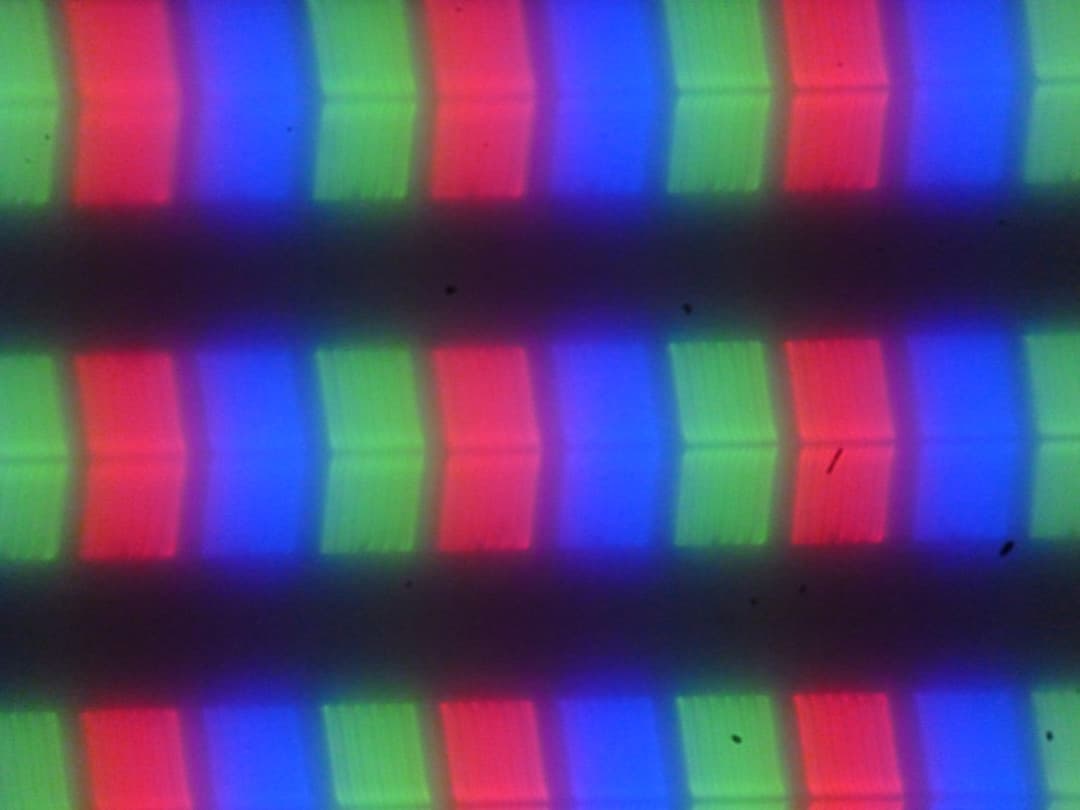

Четкое изображение структуры пикселей из-за матовой поверхности получить не удается, впрочем, при желании на фрагменте ниже можно разглядеть типичную для IPS структуру в виде параллельных полосок, а также, что каждый субпиксель делится на два примерно равных домена (черные точки — это пыль на матрице фотоаппарата):

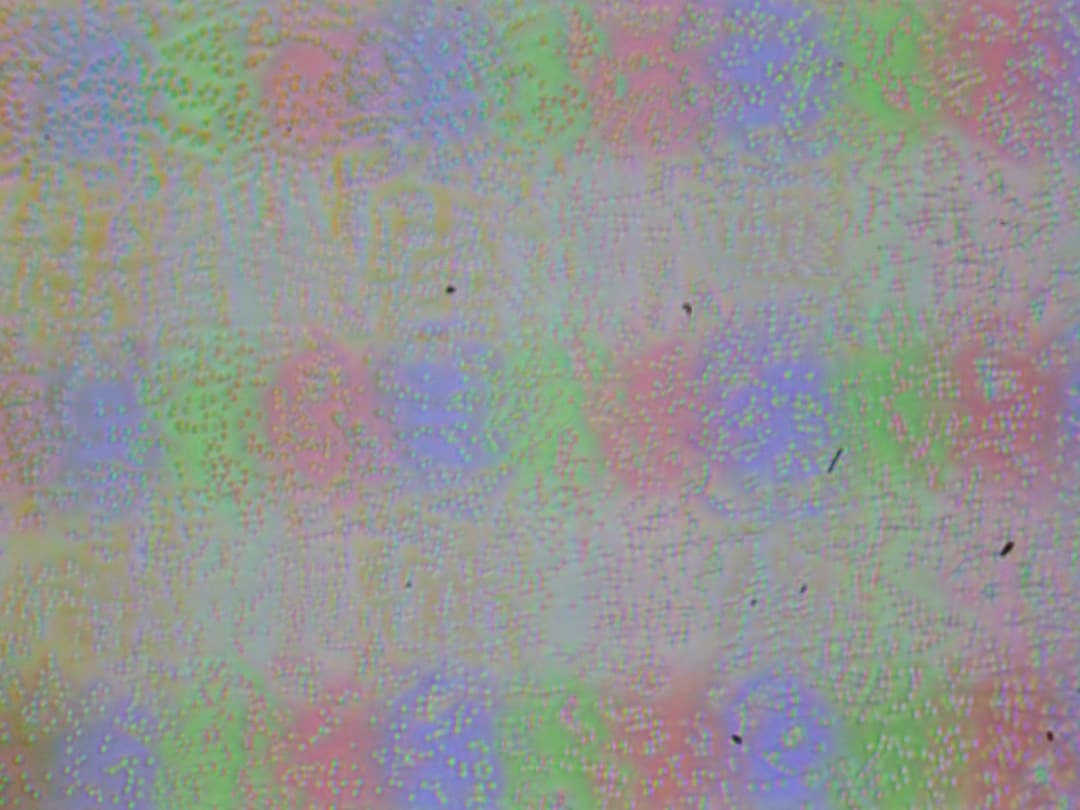

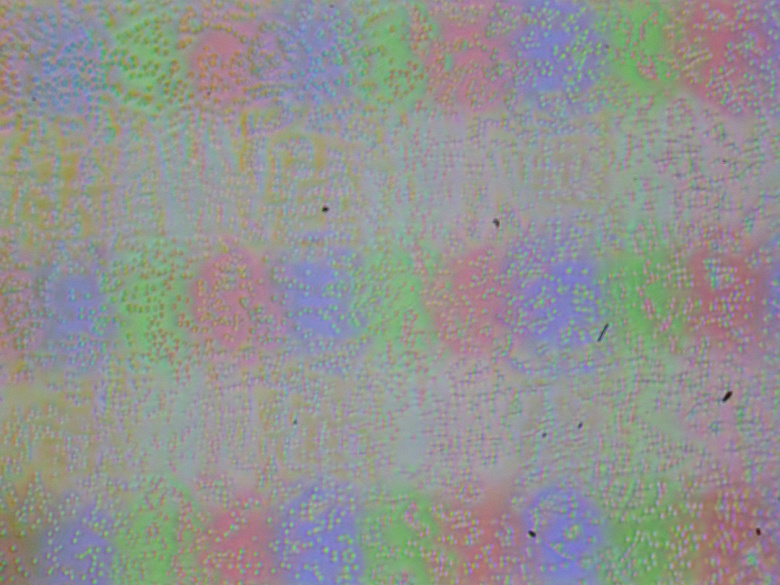

Фокусировка на поверхности экрана выявила хаотично расположенные микродефекты поверхности, отвечающие за матовые свойства:

Зерно этих дефектов в несколько раз меньше размеров субпикселей (масштаб этих двух фотографий одинаковый), поэтому фокусировка на микродефектах и «перескок» фокуса по субпикселям при изменении угла зрения выражены слабо, из-за этого нет и «кристаллического» эффекта.

Оценка качества цветопередачи

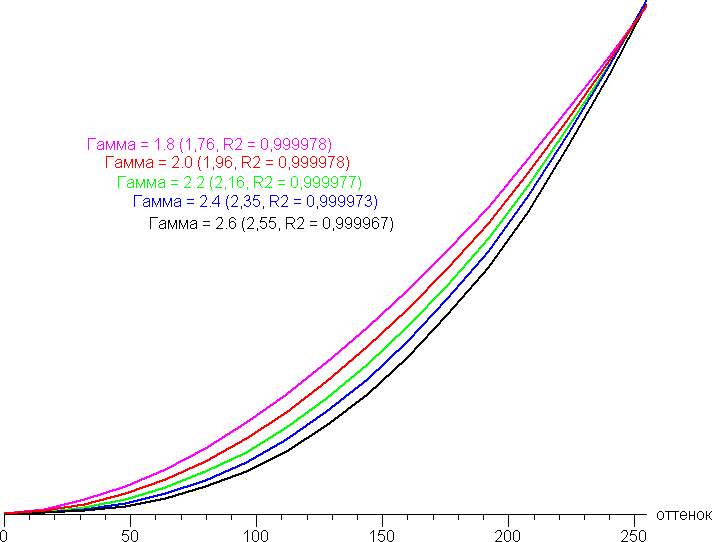

Реальная гамма-кривая зависит от выбранного профиля в списке Гамма (значения показателей аппроксимирующей функции приведены в скобках в подписях, там же — коэффициент детерминации):

Отметим, что настройку Контрастность мы уменьшили до 48, так как при превышении этого значения наблюдается искажение оттенка на самой светлой части шкалы серого. Кроме того, настройку Усиление черного мы увеличили до 6, так как при значениях ниже наблюдается завал в тенях. Реальная гамма-кривая ближе всего к стандартной при выборе Гамма = 2.2, поэтому далее мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255) при этом значении. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

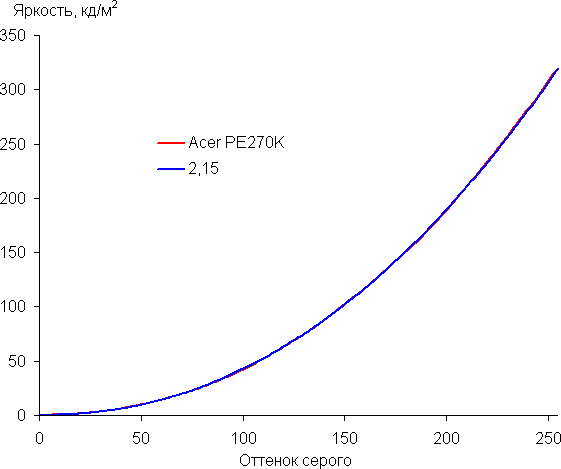

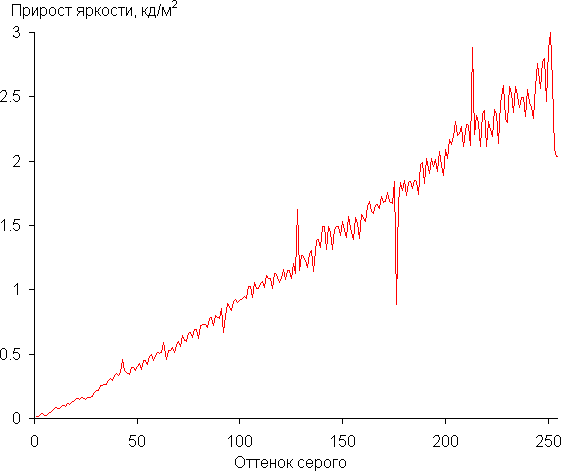

За исключением пары отклонений рост прироста яркости равномерный, и каждый следующий оттенок значимо ярче предыдущего, даже в самой темной области:

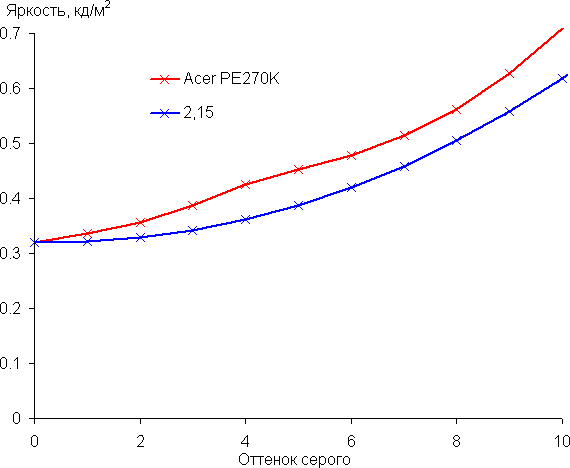

Аппроксимация полученной гамма-кривой дала показатель 2,15, что немного ниже стандартного значения 2,2, при этом реальная гамма-кривая очень мало отклоняется от аппроксимирующей степенной функции:

Пользователь может слегка увеличить (в некоторых играх это может пригодиться) или уменьшить уровень черного и яркость в тенях с помощью упомянутой настройки Усиление черного.

Для оценки качества цветопередачи мы использовали спектрофотометр i1Pro 2 и комплект программ Argyll CMS (1.5.0).

Исходный цветовой охват чуть-чуть шире sRGB:

Поэтому визуально цвета на этом мониторе имеют естественную насыщенность. В ряде режимов охват еще ближе к sRGB.

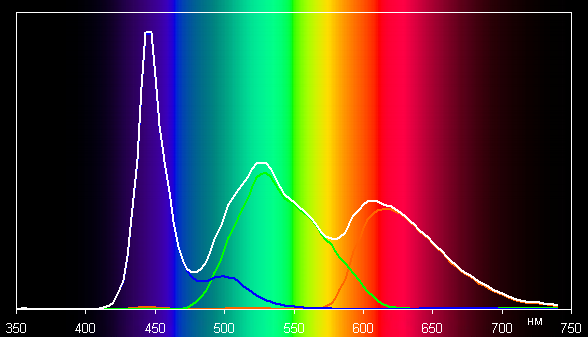

Ниже приведен спектр для белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов):

Такой спектр с относительно узким пиком синего и с широкими горбами зеленого и красного цветов характерен для мониторов, в которых используется светодиодная подсветка с синим излучателем и желтым люминофором.

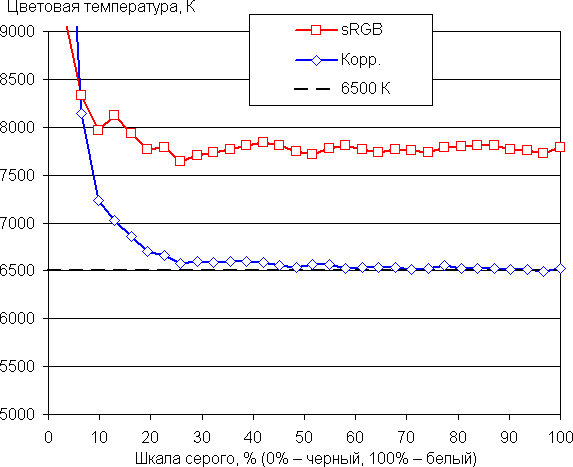

Цветопередача при выборе, например, профиля sRGB удовлетворит не очень требовательного пользователя (цветовая температура все-же высоковата). Мы попытались вручную скорректировать цветовой баланс, регулируя усиление трех основных цветов. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) без вмешательства (sRGB) и после ручной коррекции (Корр.):

Самый близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая. Ручная коррекция еще больше снизила ΔE на большей части шкалы серого и приблизила цветовую температуру к стандартным 6500 К.

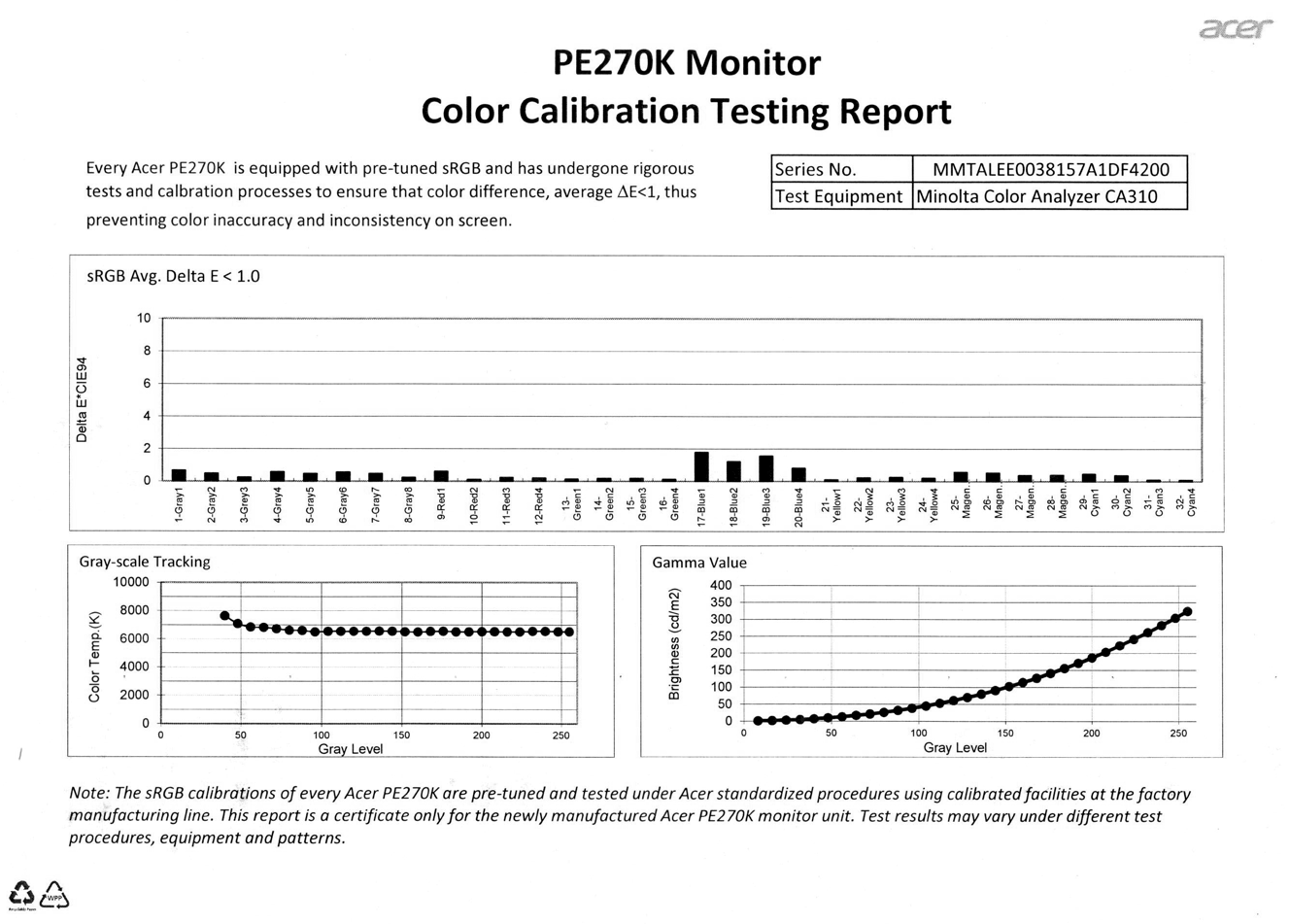

К монитору прилагается отчет (свой к каждому конкретному экземпляру) о качестве цветового баланса:

Измерение равномерности черного и белого полей, яркости и энергопотребления

Измерения яркости проводились в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). Контрастность вычислялась как отношение яркости полей в измеряемых точках. Все настройки установлены на значения, обеспечивающие максимальную яркость изображения при выборе профиля Пользовательский.

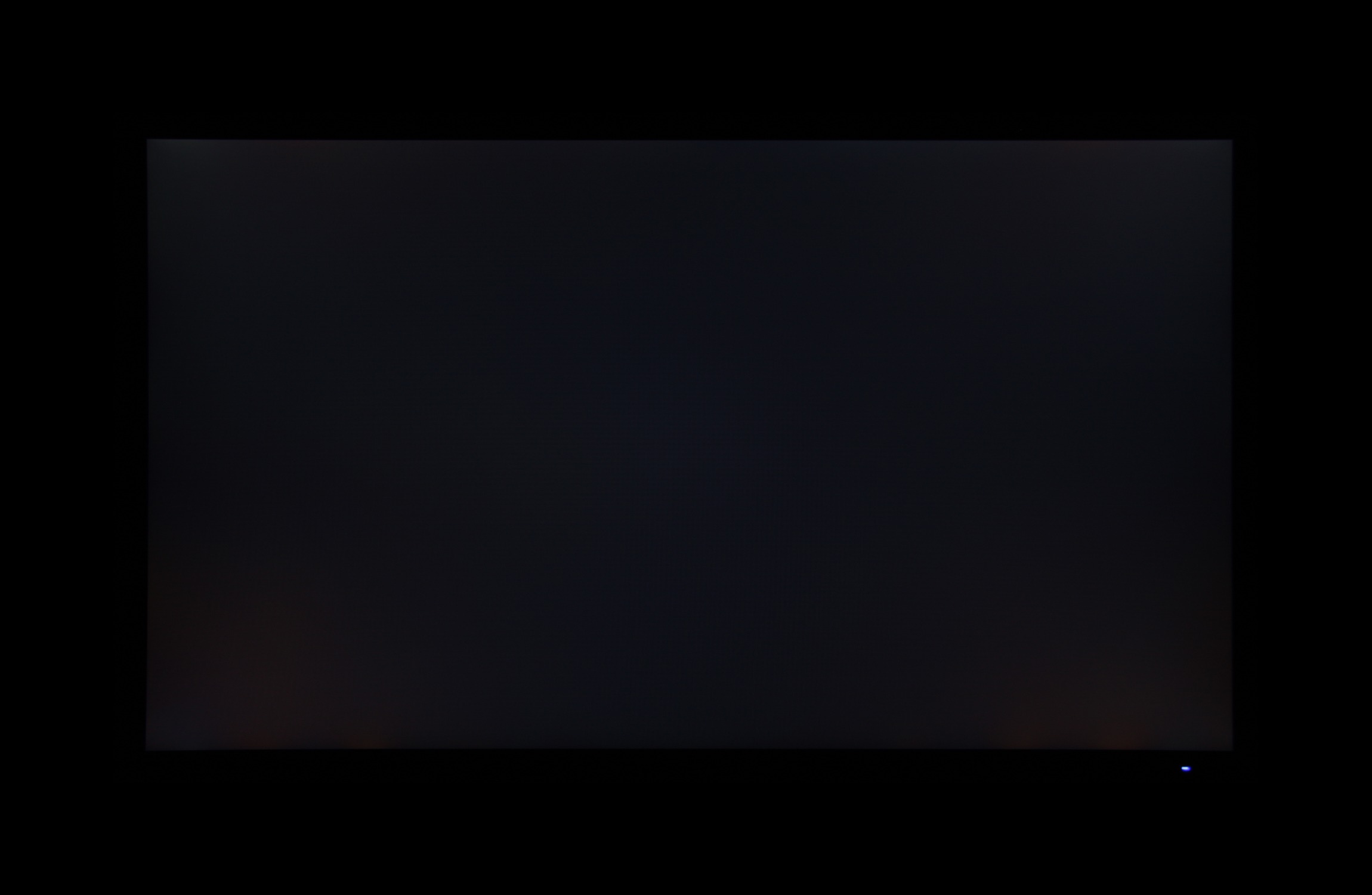

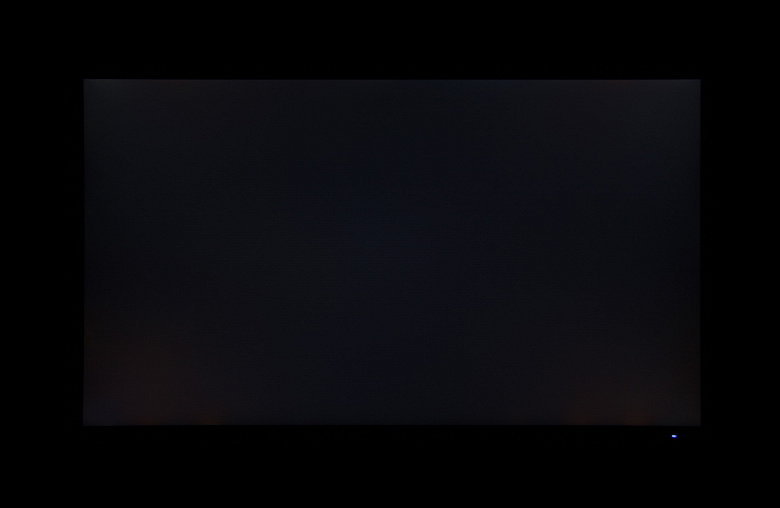

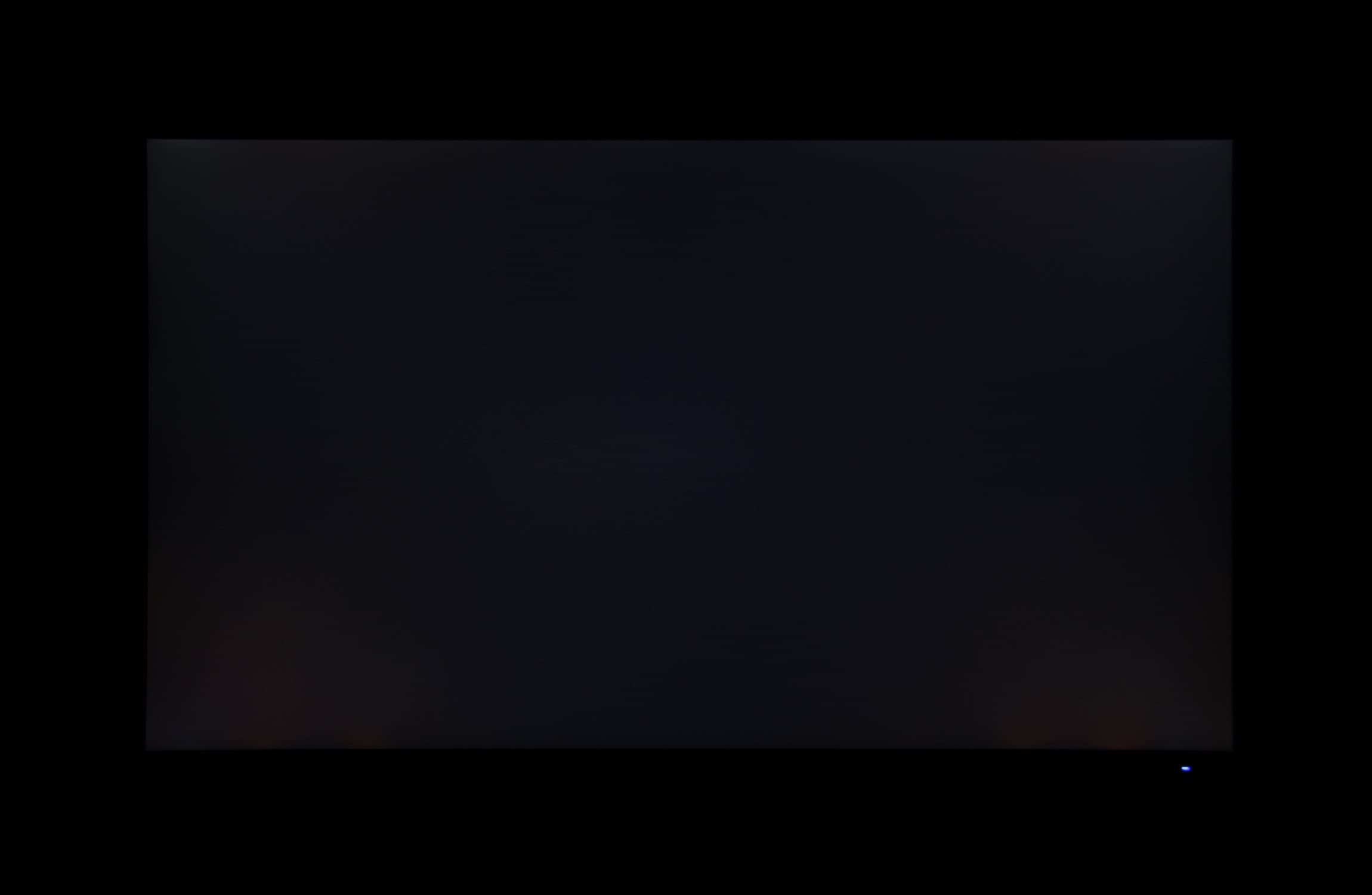

Равномерность белого хорошая, а черного, и как следствие, контрастности — немного хуже. Фотография ниже дает представление о распределении яркости черного поля по площади экрана:

Видно, что ближе к краям черное поле местами высветляется, впрочем, из-за достаточно высокой контрастности в обычных условиях неравномерность черного в глаза не бросается.

Яркость белого поля в центре экрана и потребляемая от сети мощность (остальные настройки установлены на значения, обеспечивающие максимальную яркость изображения при выборе профиля Пользовательский):

В режиме ожидания и в условно выключенном состоянии монитор потребляет менее 1 Вт, механический выключатель на задней панели полностью отключает монитор от сети.

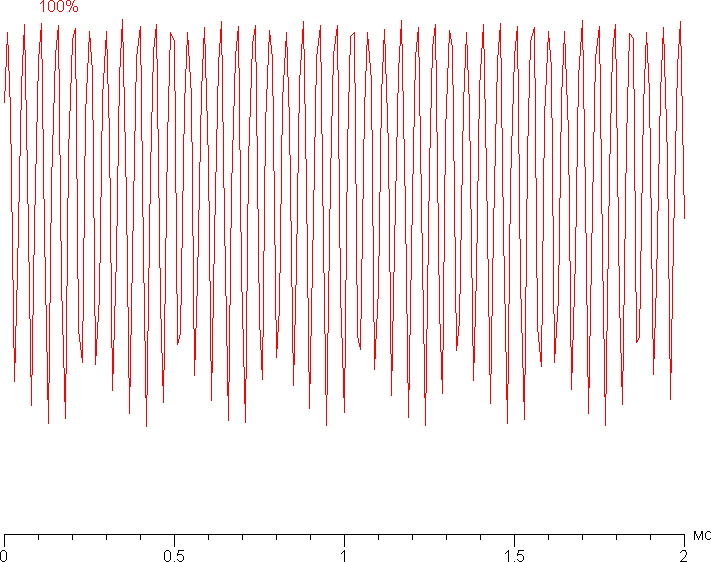

Яркость монитора меняется именно яркостью подсветки, то есть без ущерба для качества изображения (сохраняется контрастность и количество различимых градаций) яркость монитора можно менять в достаточно широких пределах, что позволяет с комфортом работать и смотреть фильмы как в освещенном, так и в темном помещении (хотя для условий полной темноты минимальная яркость высоковата). На любом уровне яркости есть значимая модуляция подсветки, но ее частота очень высокая, порядка 20,7 кГц, поэтому видимое мерцание отсутствует и оно не обнаруживается в тестах на стробоскопический эффект. Приведем графики зависимости яркости (вертикальная ось) от времени (горизонтальная ось) для максимального значения настройки яркости:

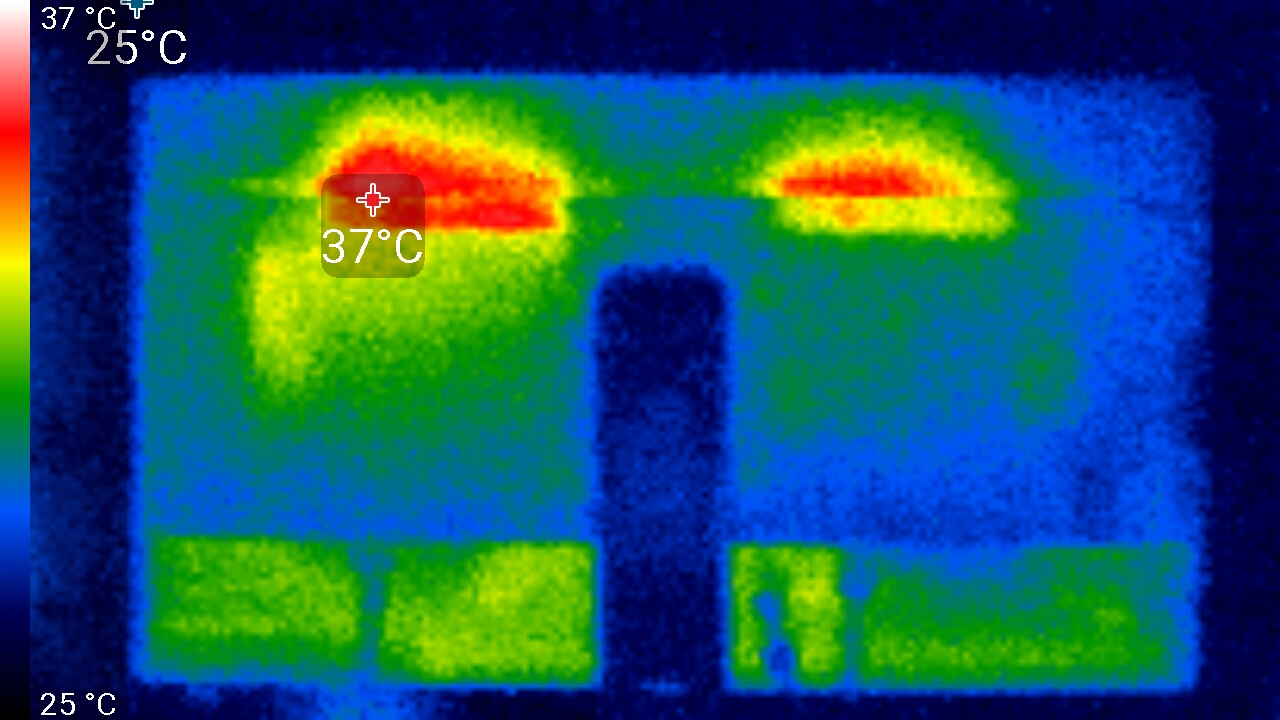

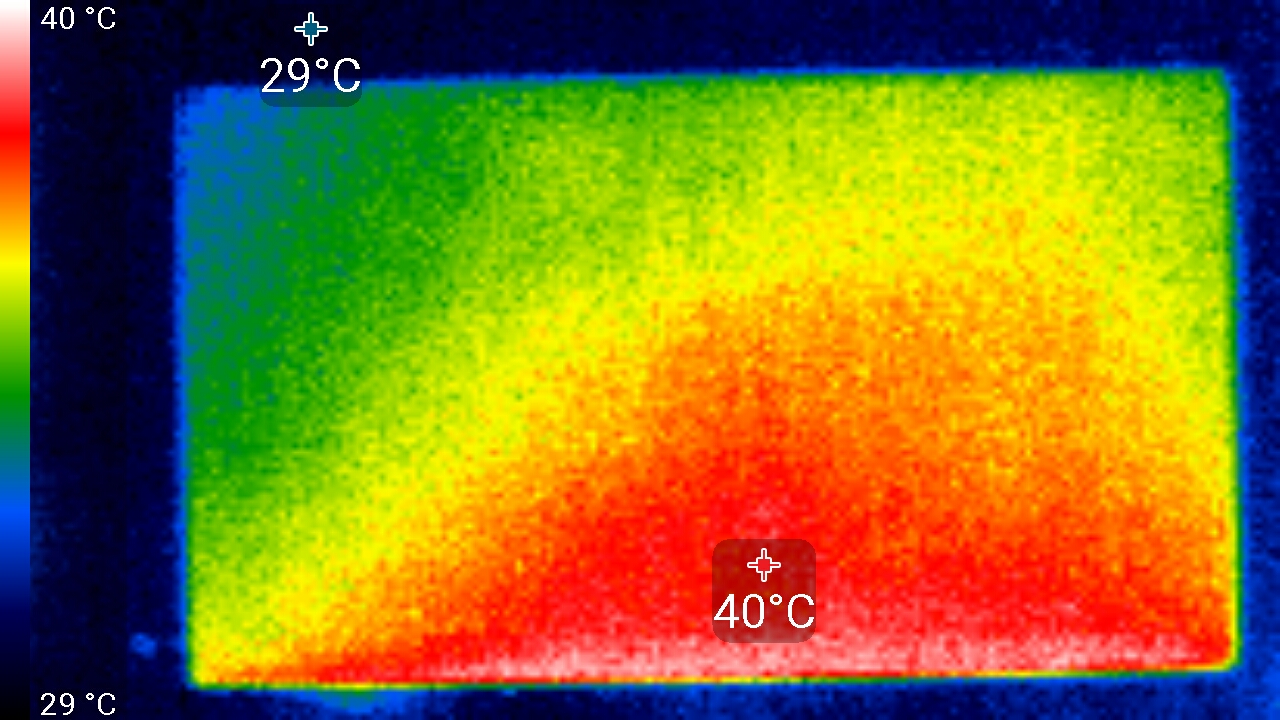

Нагрев монитора можно оценить по снимкам с ИК-камеры, полученным после долговременной работы монитора на максимальной яркости в помещении с температурой примерно 24 °C.

Спереди в нижней части экрана была зафиксирована температура в 40 °C — видимо, там находится светодиодная линейка подсветки экрана. Сзади в районе верхних вентиляционных решеток температура достигает 40 °C.

Определение времени отклика и задержки вывода

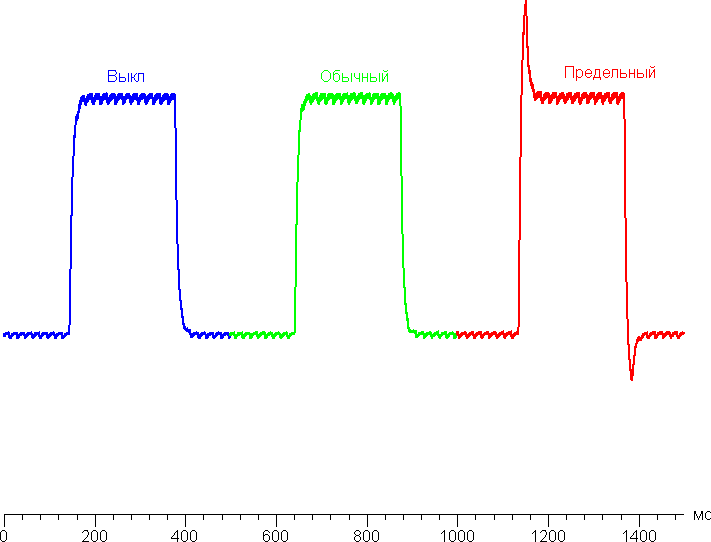

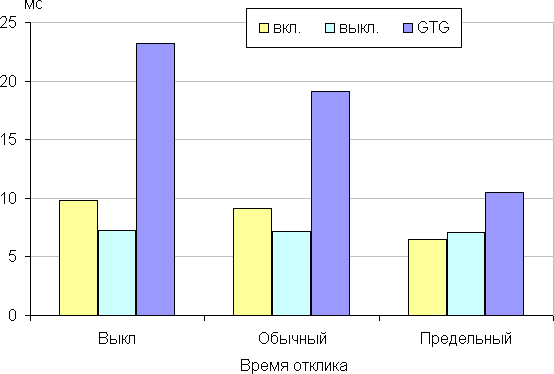

Время отклика зависит от значения одноименной настройки, которая управляет разгоном матрицы. Ступени регулировки три. График ниже показывает, как меняется время включения и выключения при переходе черный-белый-черный (столбики «вкл.» и «выкл.»), а также среднее суммарное время для переходов между полутонами (столбики GTG):

Ниже приведены графики полутонового перехода между оттенками 40% и 60% и обратно при различных значениях настройки Время отклика (по вертикали — яркость, по горизонтали — время, для наглядности графики выстроены последовательно):

Можно выбрать вариант с максимальным разгоном, так как даже в этом случае артефакты в глаза не бросаются. С нашей точки зрения, скорости матрицы после разгона вполне достаточно даже для динамичных игр.

Мы определяли полную задержку вывода от переключения страниц видеобуфера до начала вывода изображения на экран. Задержка вывода изображения зависит от разрешения (режим FreeSync не активен):

В любом случае величина задержки незначительная, она не будет ощущаться даже в самых динамичных играх.

Измерение углов обзора

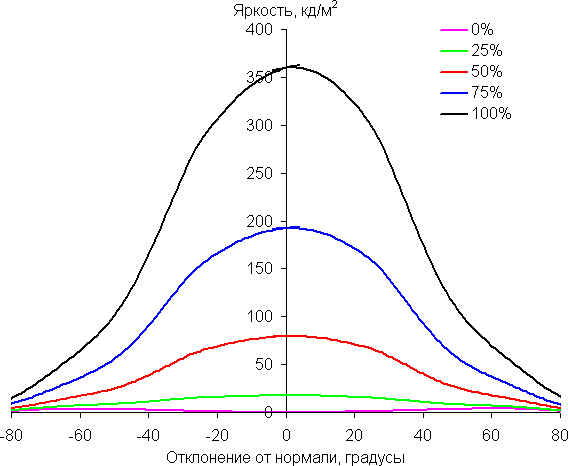

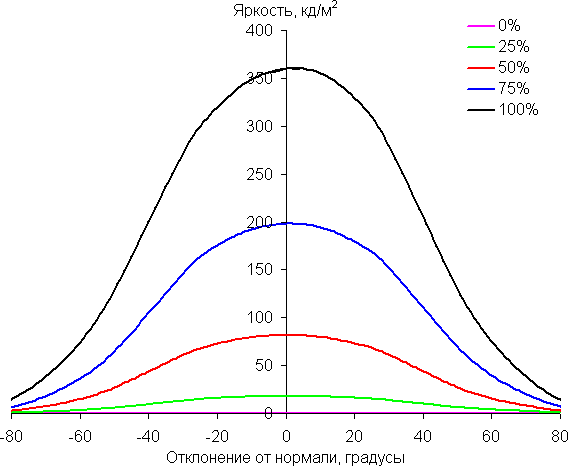

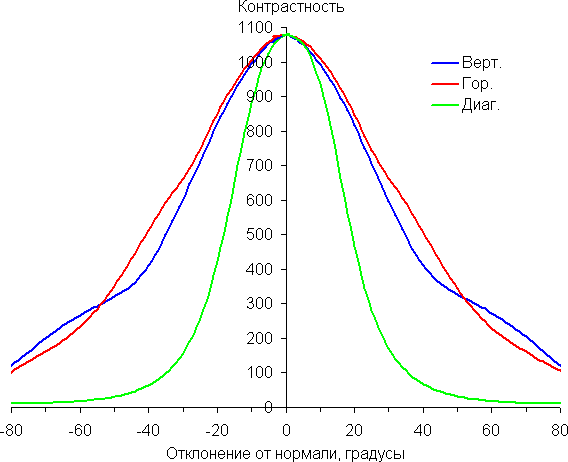

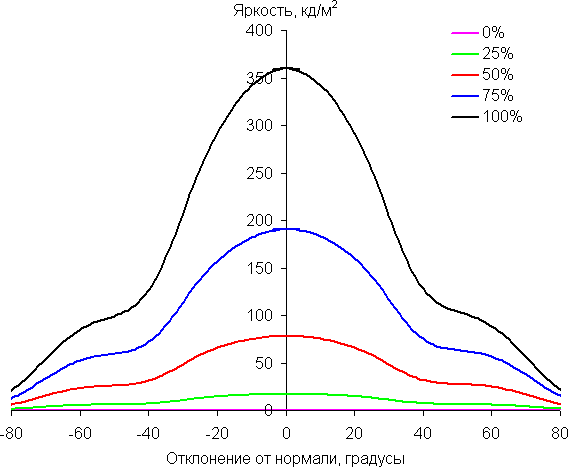

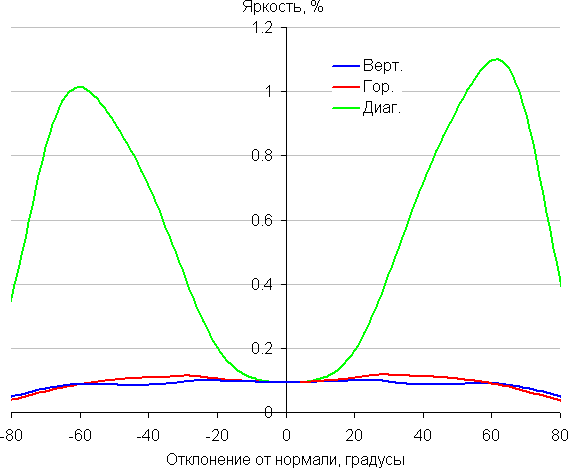

Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном, горизонтальном и диагональном (из угла в угол) направлениях.

Уменьшение яркости на 50% от максимального значения:

Отметим плавное уменьшение яркости при отклонении от перпендикуляра к экрану в горизонтальном направлении, при этом графики не пересекаются во всем диапазоне измеряемых углов. Чуть быстрее падает яркость при отклонении в вертикальном направлении. При отклонении в диагональном направлении поведение яркости оттенков имеет промежуточный характер между вертикальным и горизонтальным направлениями, за исключением яркости черного поля, которая начинает резко возрастать уже при 20°-30° отклонения от перпендикуляра к экрану. Если сидеть от экрана на расстоянии 50-60 см, то черное поле по углам будет заметно светлее, чем в центре. Контрастность в диапазоне углов ±82° в случае отклонения по диагонали приближается к отметке 10:1, но не опускается ниже.

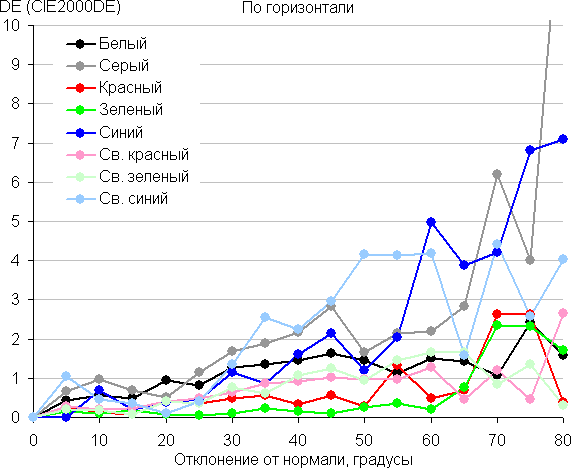

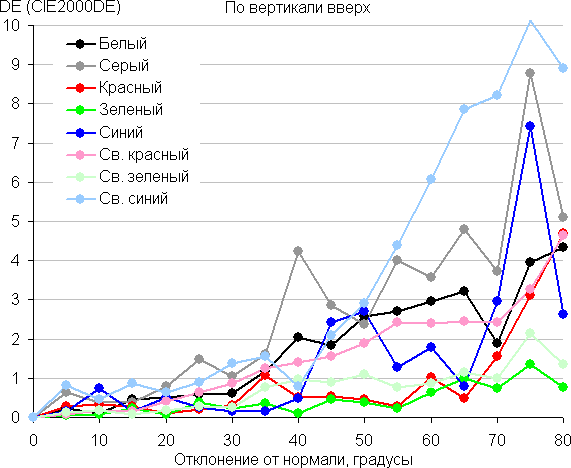

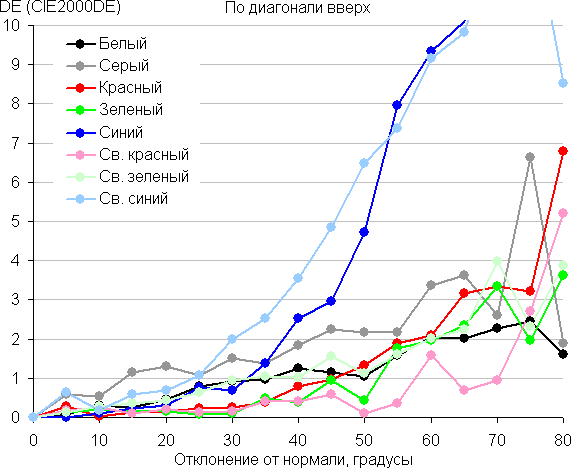

Для количественной характеристики изменения цветопередачи мы провели колориметрические измерения для белого, серого (127, 127, 127), красного, зеленого и синего, а также светло-красного, светло-зеленого и светло-синего полей во весь экран с использованием установки, подобной той, что применялась в предыдущем тесте. Измерения проводились в диапазоне углов от 0° (датчик направлен перпендикулярно к экрану) до 80° с шагом в 5°. Полученные значения интенсивностей были пересчитаны в ΔE относительно замера каждого поля при перпендикулярном положении датчика относительно экрана. Результаты представлены ниже:

В качестве реперной точки можно выбрать отклонение в 45°, что может быть актуальным в случае, например, если изображение на экране рассматривают два человека одновременно. Критерием сохранения правильности цветов можно считать значение ΔE меньше 3. Стабильность цветов хорошая, это является одним из главных достоинств матрицы типа IPS.

Выводы

Монитор Acer PE270K имеет строгий дизайн, не отвлекающий пользователя от экрана и не сбивающий восприятие цветов. С нашей точки зрения, этот монитор допустимо отнести к профессиональным моделям начального уровня. У него есть четыре цифровых видеовхода, цветопередача хорошая и ее можно подправить многочисленными настройками, в комплект входит защитный козырек. Однако цветовой охват не превышает sRGB, нет 10-битного вывода при использовании профессиональных видеокарт, отсутствует поддержка аппаратной калибровки. В целом монитор Acer PE270K можно считать универсальным, пригодным для выполнения офисной работы, в том числе связанной с выводом на экран большого количества информации, для работы с графикой и для видеомонтажа, для игр и для просмотра кино. В пользу игрового применения свидетельствуют совместимость с технологией FreeSync, низкие значения времен отклика и задержки вывода. Также скорее для игр актуальна частичная поддержка HDR, позволяющая выводить изображения без полосок на градиентах.

Достоинства

• Строгий и функциональный дизайн
• Удобная и регулируемая подставка
• Хорошее качество цветопередачи
• Четыре видеовхода, в том числе USB-C
• Режимы картинка-в-картинке и картинка-рядом-с-картинкой
• Четырехпортовый концентратор USB (3.0) с одним портом для быстрой зарядки
• Защитный козырек
• Частичная поддержка HDR
• Отсутствие мерцания подсветки
• Поддержка технологии FreeSync
• Небольшие значения времен отклика и задержки вывода
• Хорошее качество выхода на наушники
• Программа для настройки монитора с компьютера и для распределения окон на рабочем столе
• VESA-площадка 100 на 100 мм
• Есть механический выключатель питания
• Русифицированное меню

Недостатки

• Мелкое меню и неудобные кнопки управления
