Линейка видеокарт от Connect3D

на базе графических процессоров от ATI Technologies



СОДЕРЖАНИЕ

  1. Общие сведения
  2. Особенности видеокарт
  3. Конфигурации тестовых стендов
  4. Результаты тестов: коротко о 2D
  5. Результаты тестов
  6. Выводы

Май, мир, труд… Ох, ностальгия по бумажным цветам… А теперь? Май — месяц похолоданий, поникших сиреней, а также спада продаж в компьютерном бизнесе; мир — "Хоть бы наш дом обошла стороной очередная чума"; труд — да, вот тут все на месте, мы трудимся и в выходные, и в праздники, поскольку начался новый сезон поступления "свежачка" на российский рынок.

Между прочим, 1 мая когда-то кричали про объединения, соединения всего чего угодно во едино (в принципе, пролетарии физически не способны в одно соединиться, это не амебы). Теперь же лозунги иные: "Объединяемся против супервысоких цен на 3D-ускорители!" Гм… Что-то не то… А, вот: "Объединяем усилия по воспитанию игрописателей, чтобы быстрее внедряли шейдеры и прочие вкусности в 3D!" И это не то, что хотел сказать… Ну вот же! "Объединяемся во имя улучшения трехмерной графики в играх!" Вот это звучит гордо!

Вероятно именно в этот день не так давно один человек, воодушевленный таким лозунгом, взял и создал компанию, назвав ее в честь такого события — Connect3D. Между прочим, не где-то там в Китае или на Тайване, а в самой матушке Европе, ее седовласой главе — Великобритании.

Почему вдруг эта фирма стала выпускать карты исключительно на базе GPU от ATI? — Неизвестно! Наверно патриархальности уклада жизни Канады и Великобритании более близки друг к другу, нежели суматошная и постоянно меняющаяся американская жизнь (а именно там и обитает злейший враг ATI — компания NVIDIA).

Тем не менее, мы еще раз отметим, что не так давно образованная европейская компания Connect3D занимается выпуском видеокарт только на процессорах от ATI. Сегодня у нас, так сказать, представление продукции этой фирмы в большом масштабе. Поэтому не будем отвлекаться на рассуждения о том, что значат в нашей жизни RADEON-ы, а сразу перейдем к делу.

Платы

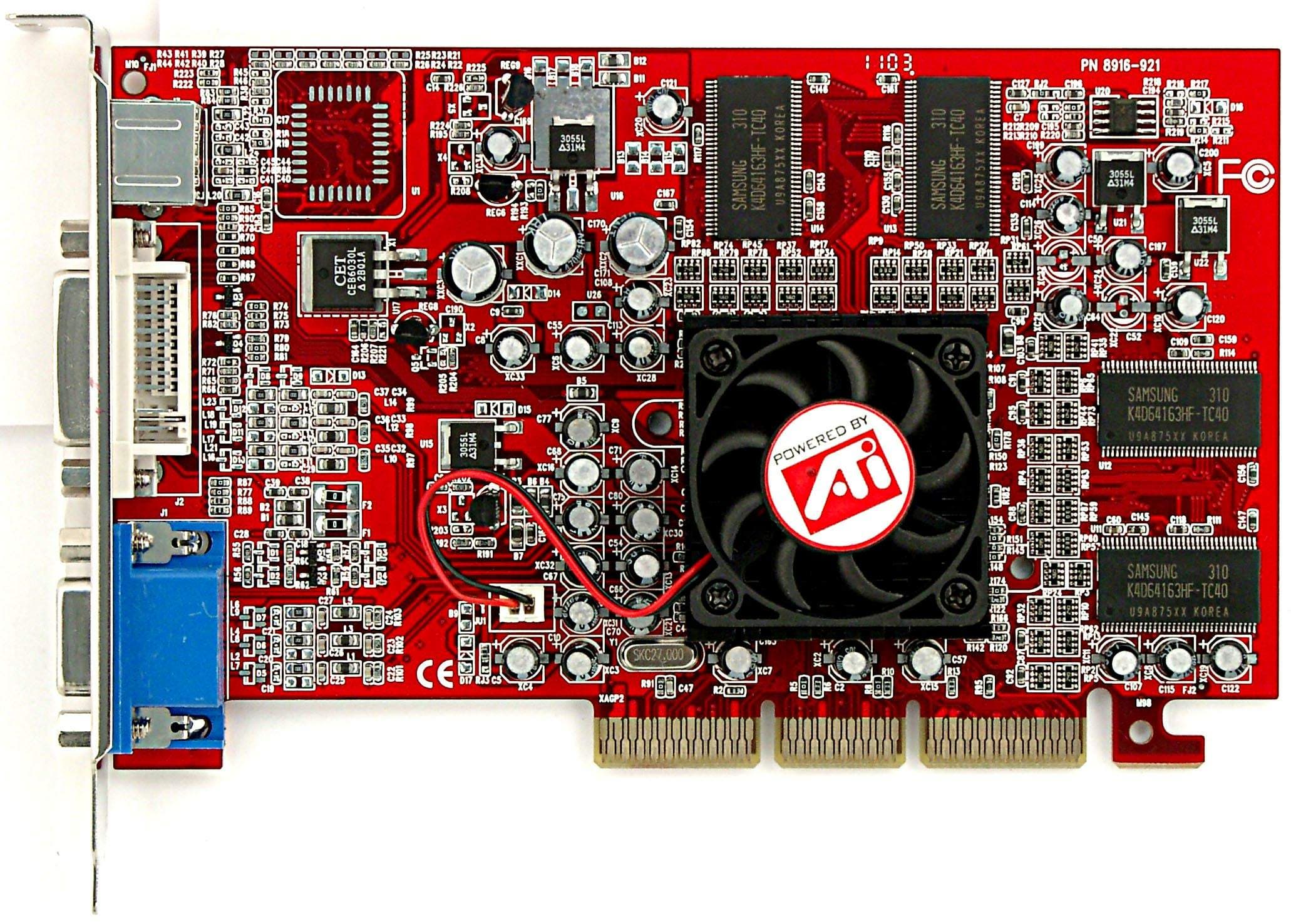

Connect3D RADEON 9000 64MB (front) Reference card ATI RADEON 9000 64MB (front)

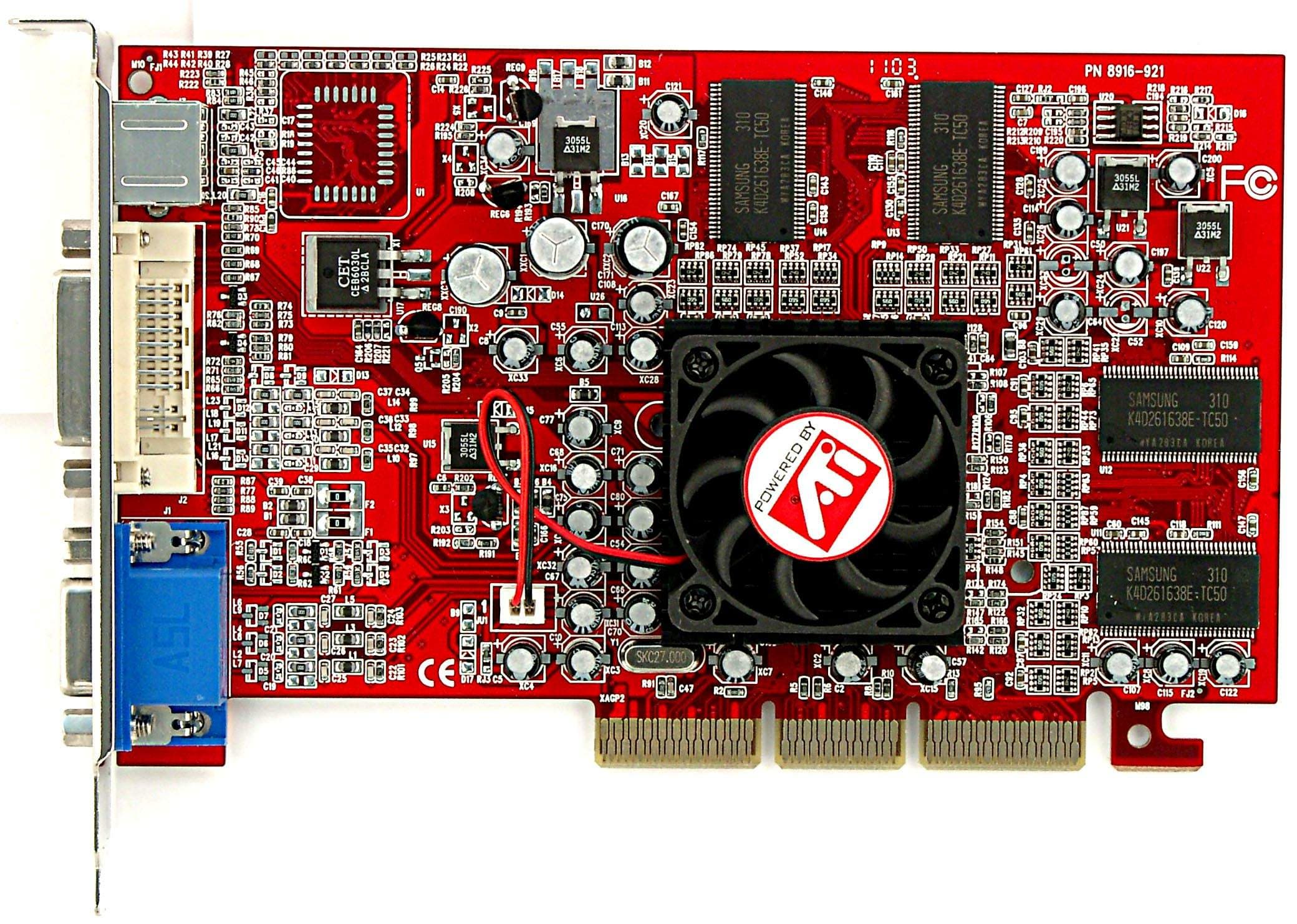

Connect3D RADEON 9000 128MB (front)

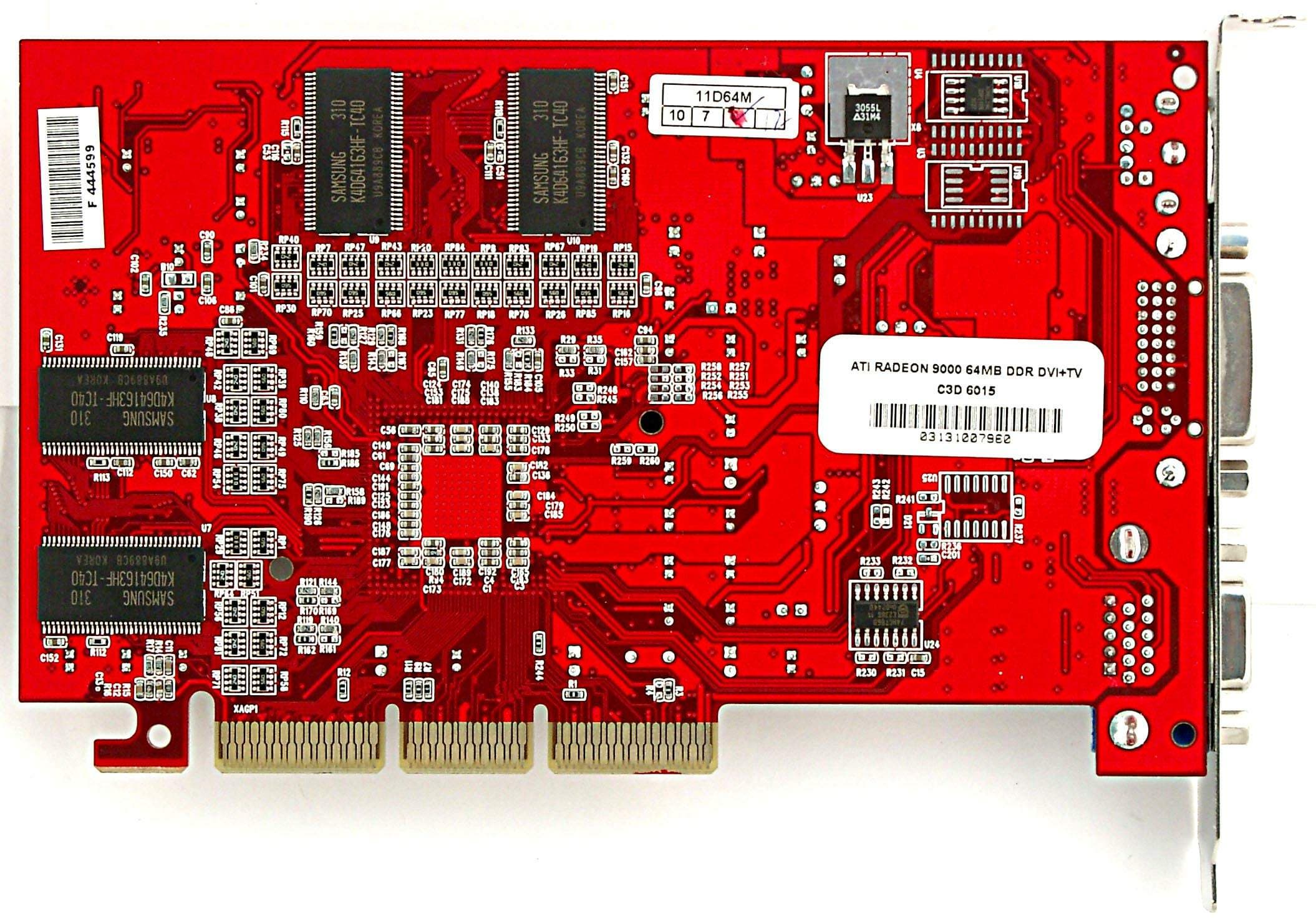

Connect3D RADEON 9000 64MB (back) Reference card ATI RADEON 9000 64MB (back)

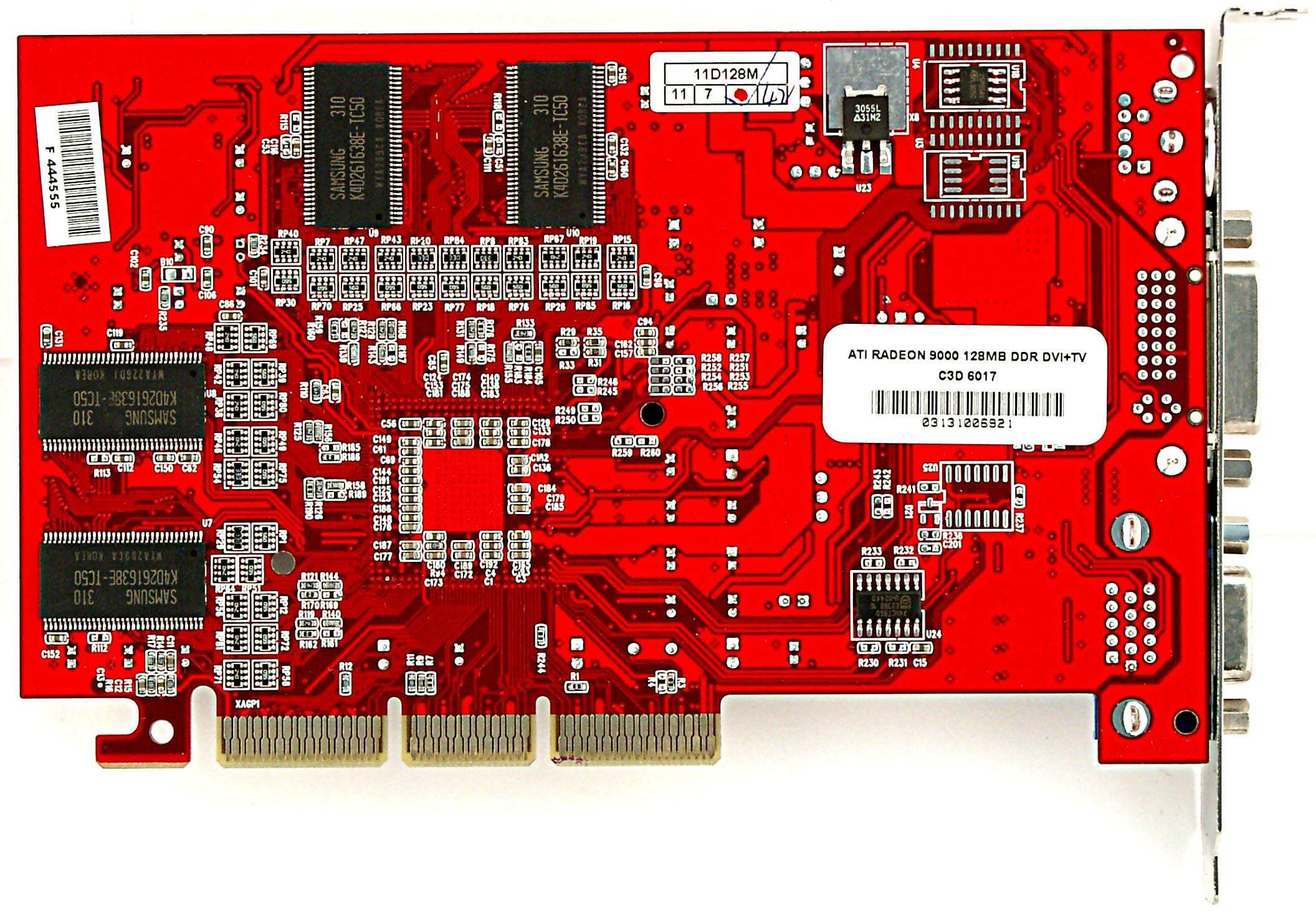

Connect3D RADEON 9000 128MB (back)

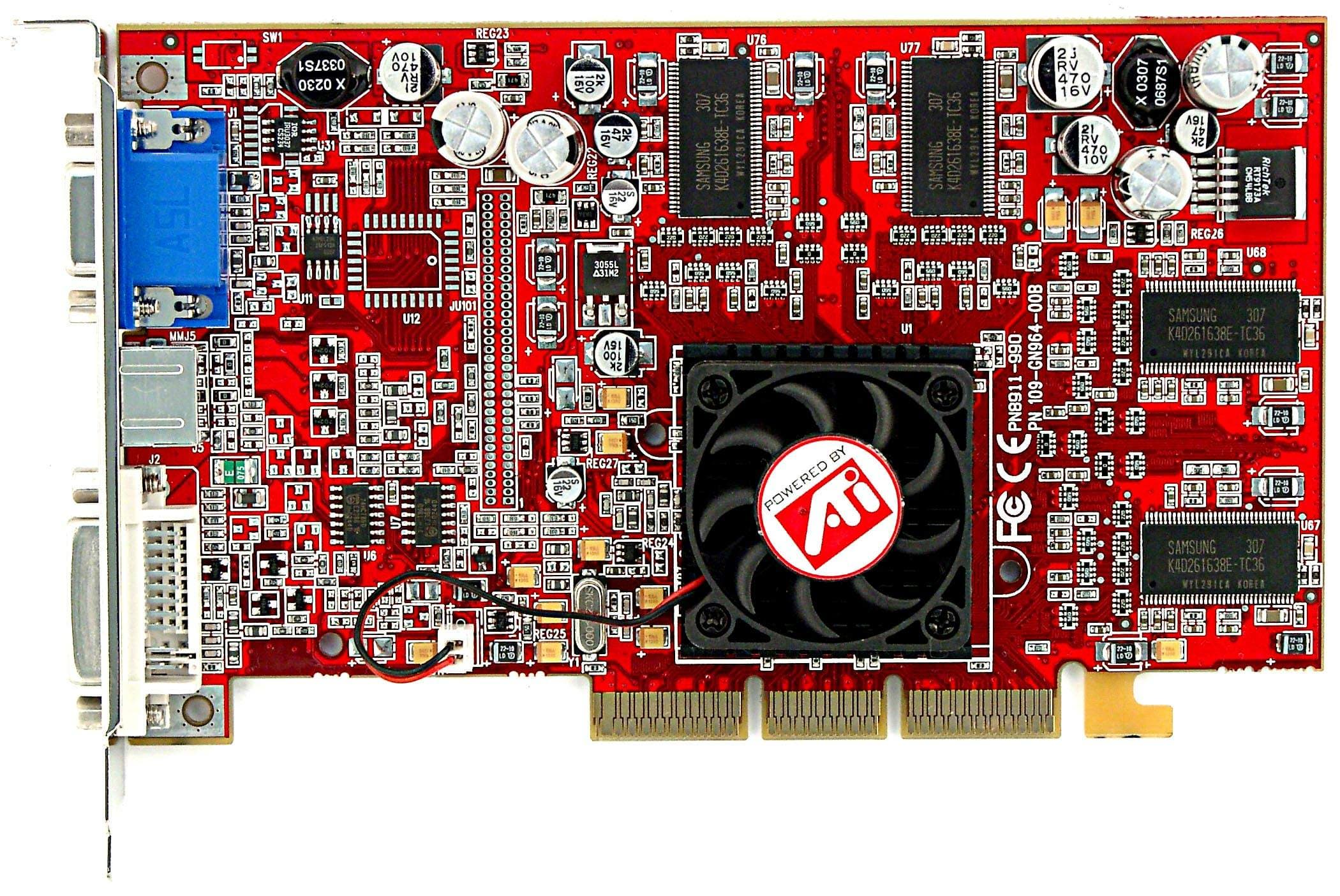

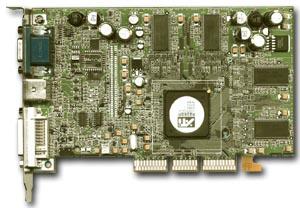

Connect3D RADEON 9000 PRO 128MB (front) Reference card ATI RADEON 9000 PRO 64MB (front)

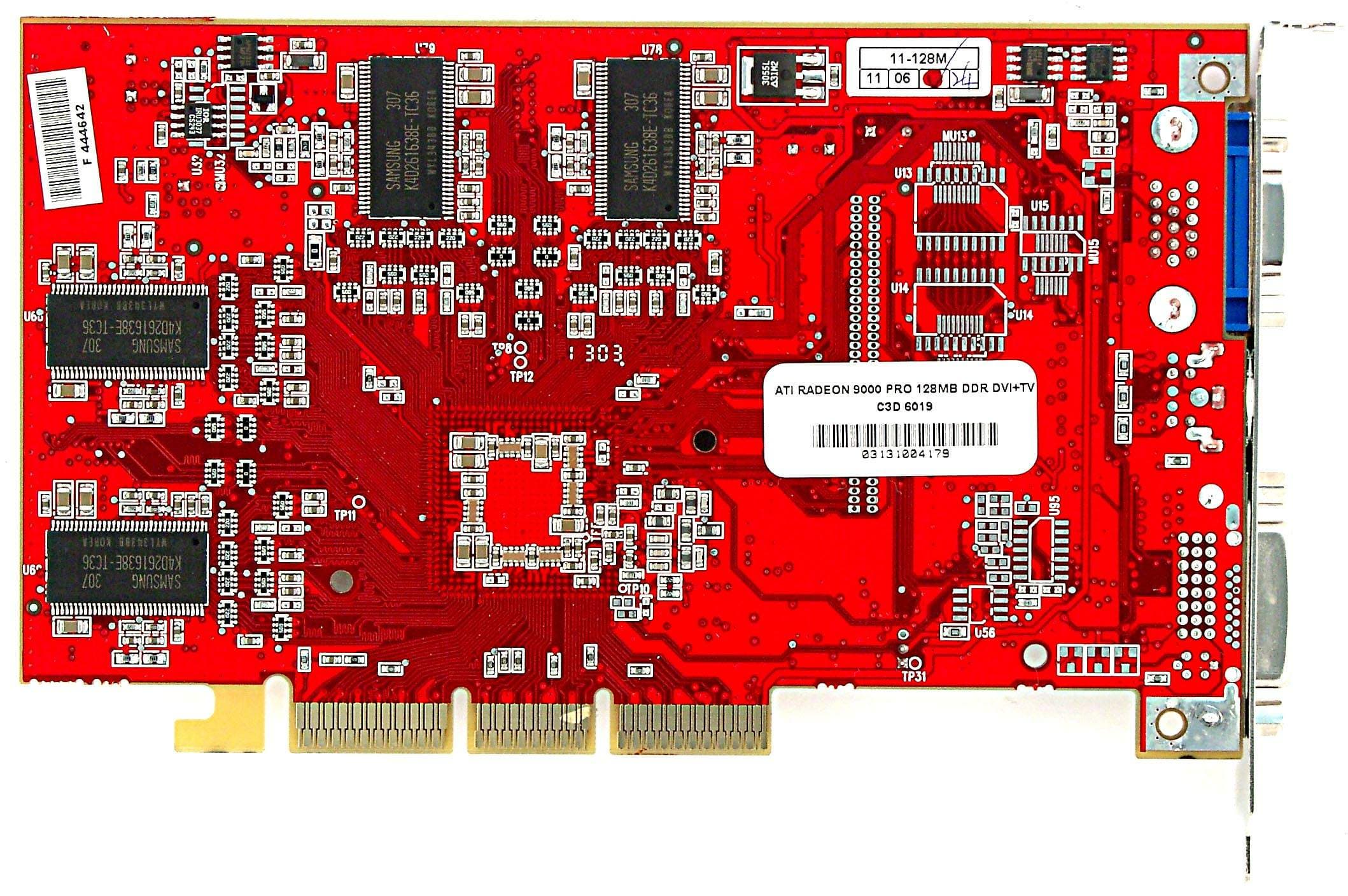

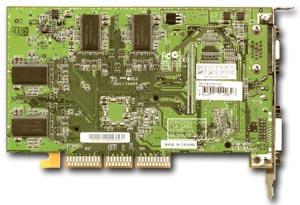

Connect3D RADEON 9000 PRO 128MB (back) Reference card ATI RADEON 9000 PRO 64MB (back)

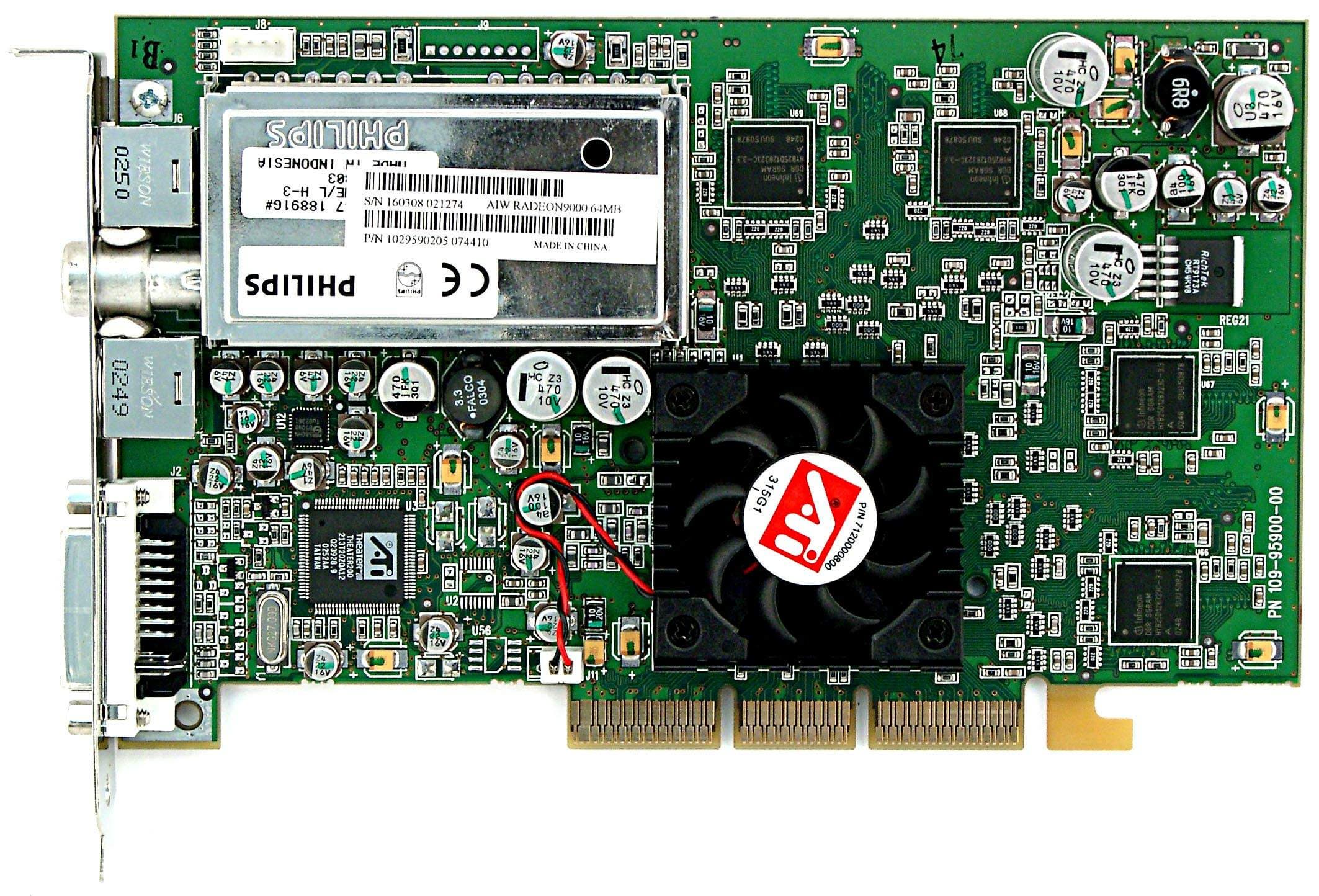

Connect3D All-In-Wonder RADEON 9000 PRO 64MB (front) Reference card ATI RADEON 9000 Pro 64MB (front)

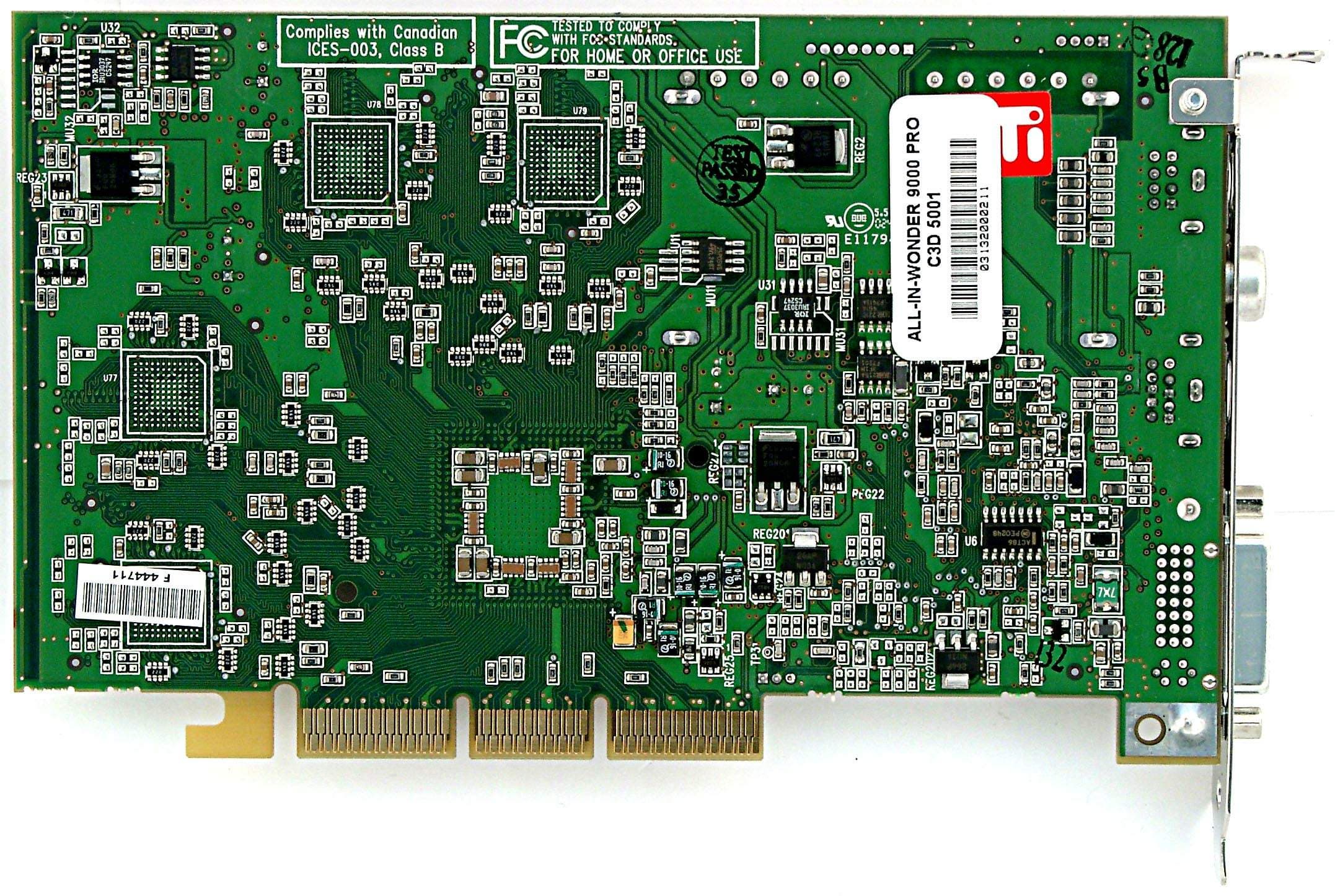

Connect3D All-In-Wonder RADEON 9000 PRO 64MB (back) Reference card ATI RADEON 9000 PRO 64MB (back)

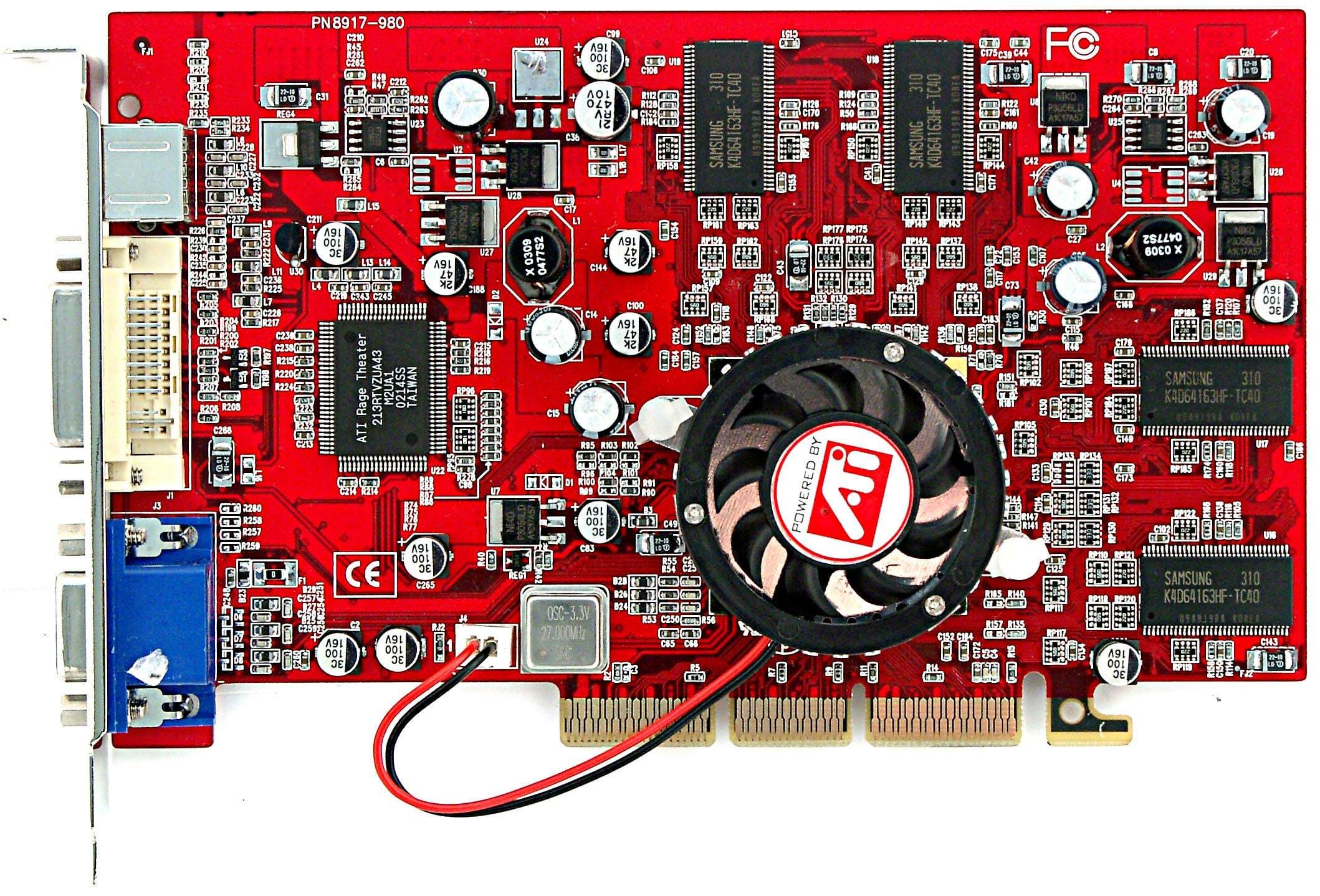

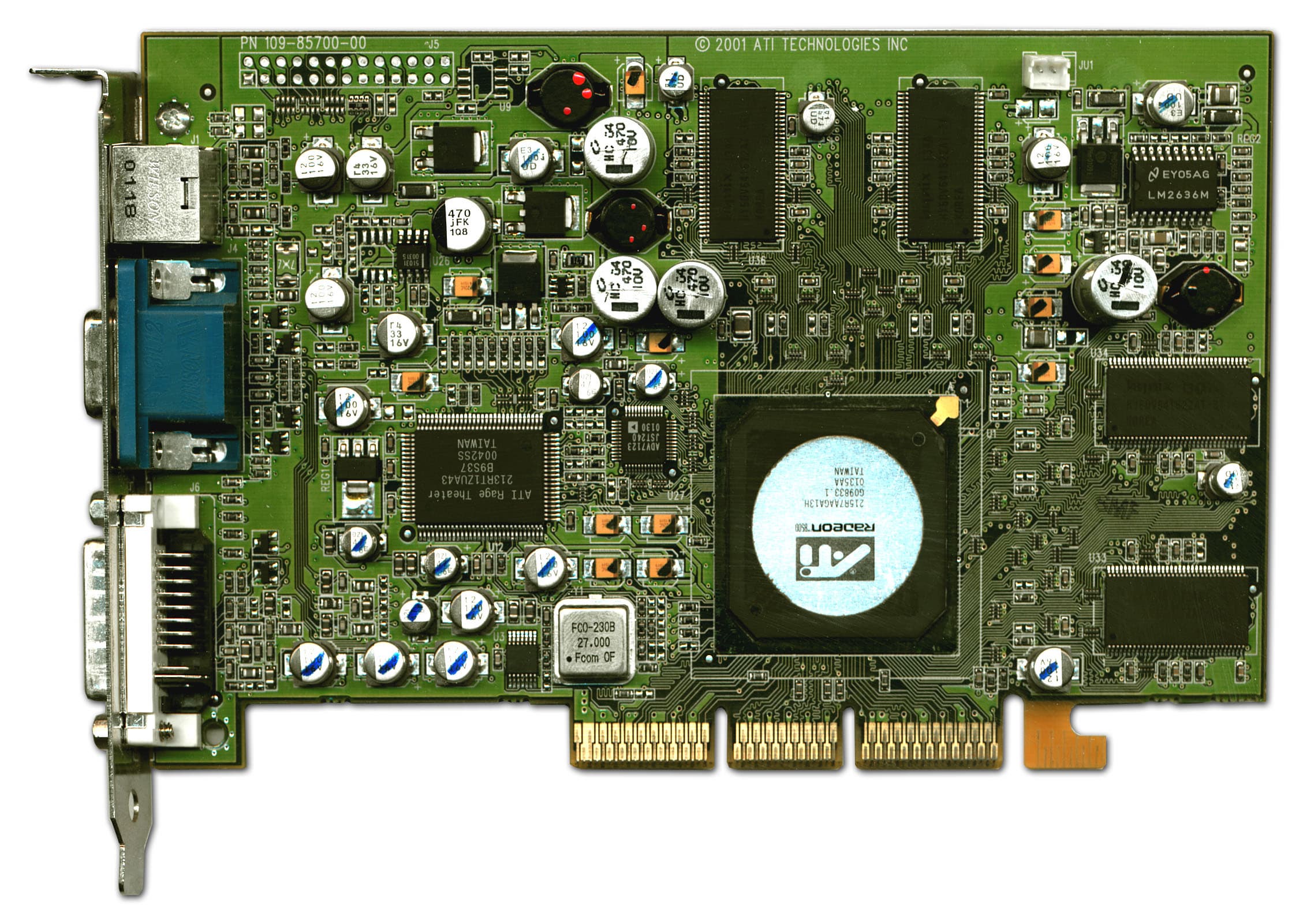

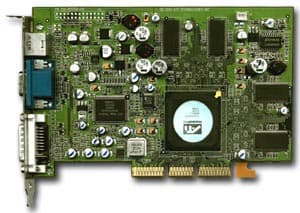

Connect3D RADEON 9100 64MB (front) Reference card ATI RADEON 8500 64MB (front)

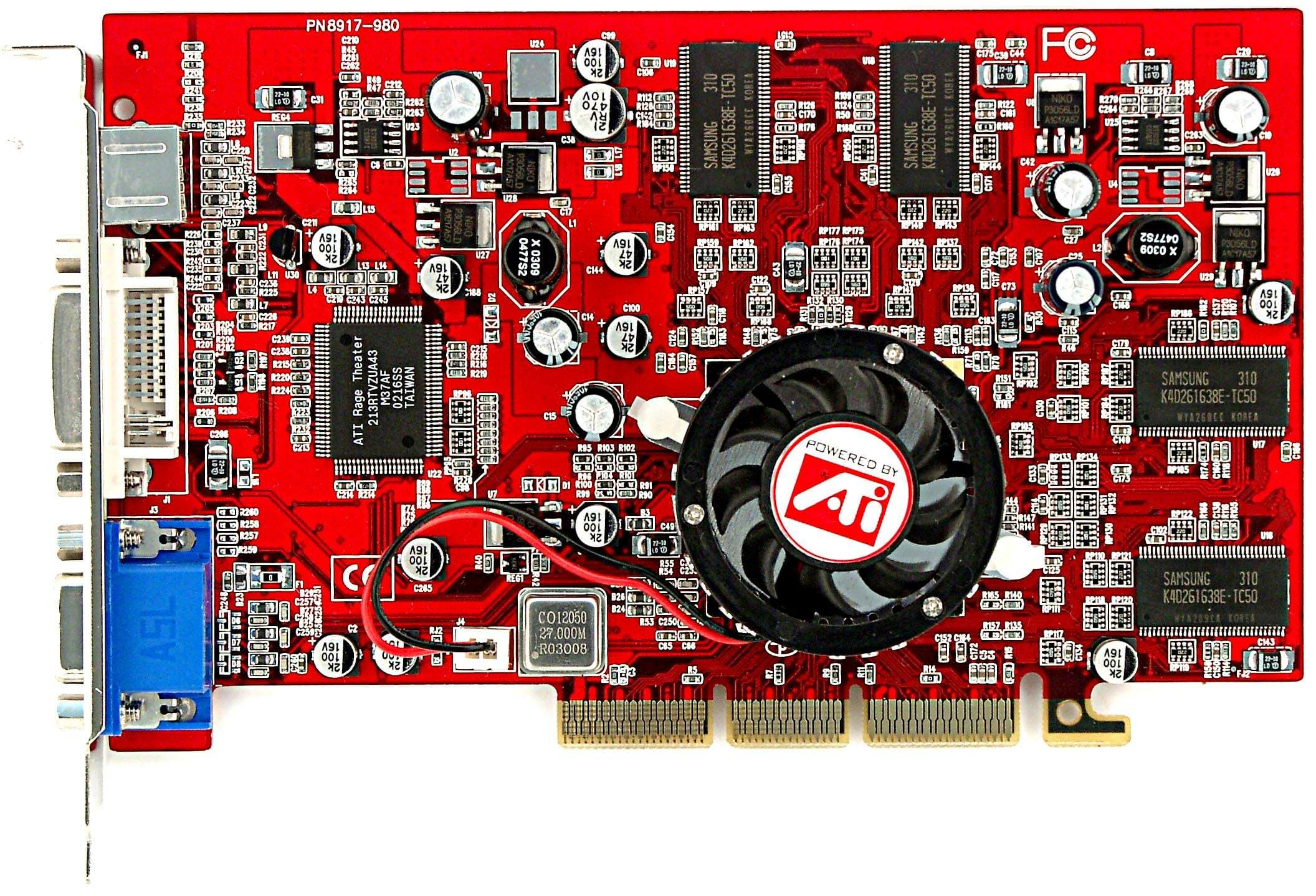

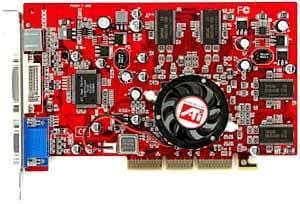

Connect3D RADEON 9100 128MB (front)

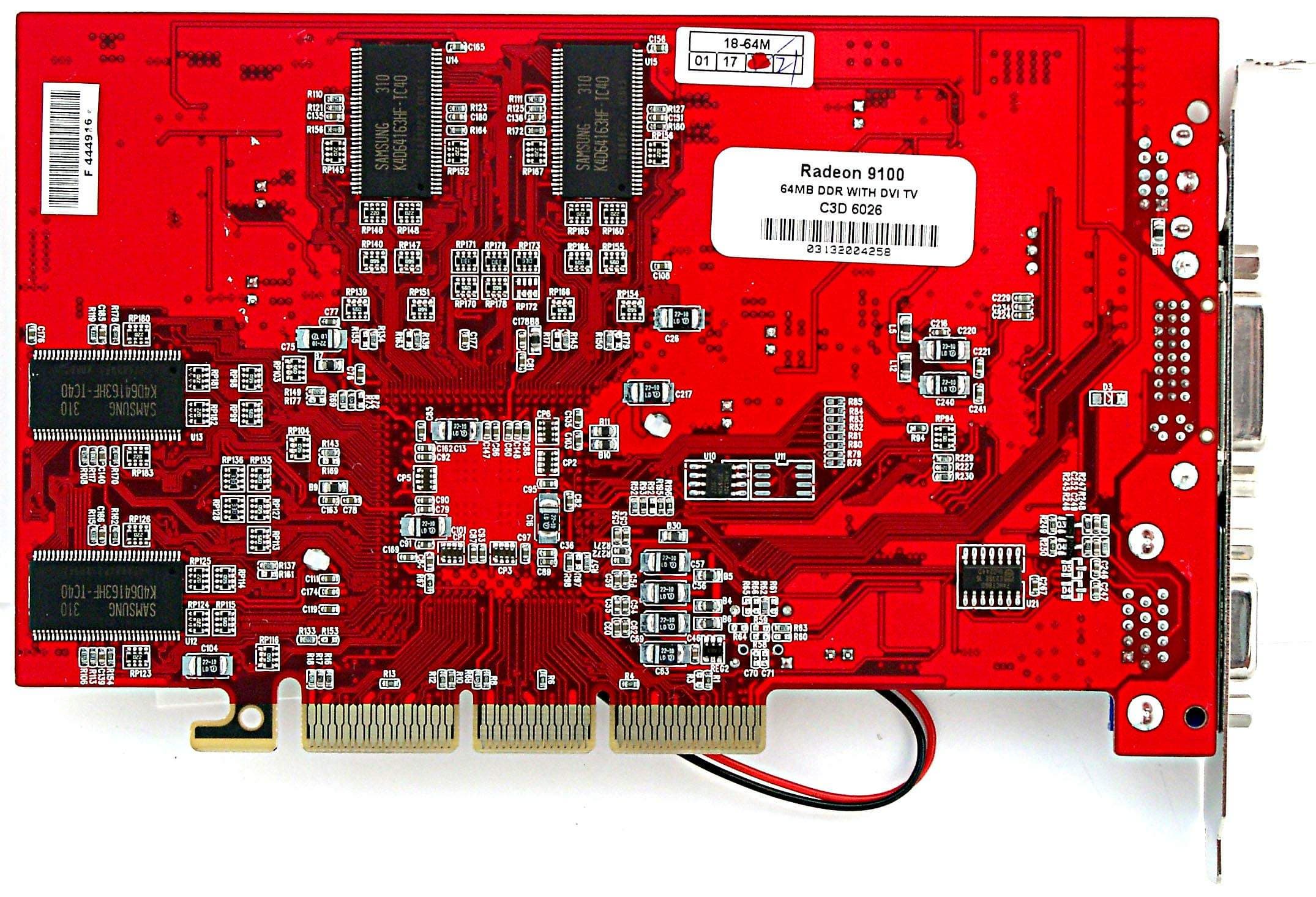

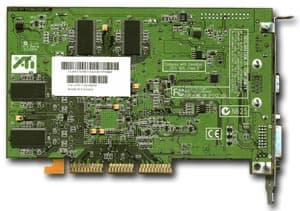

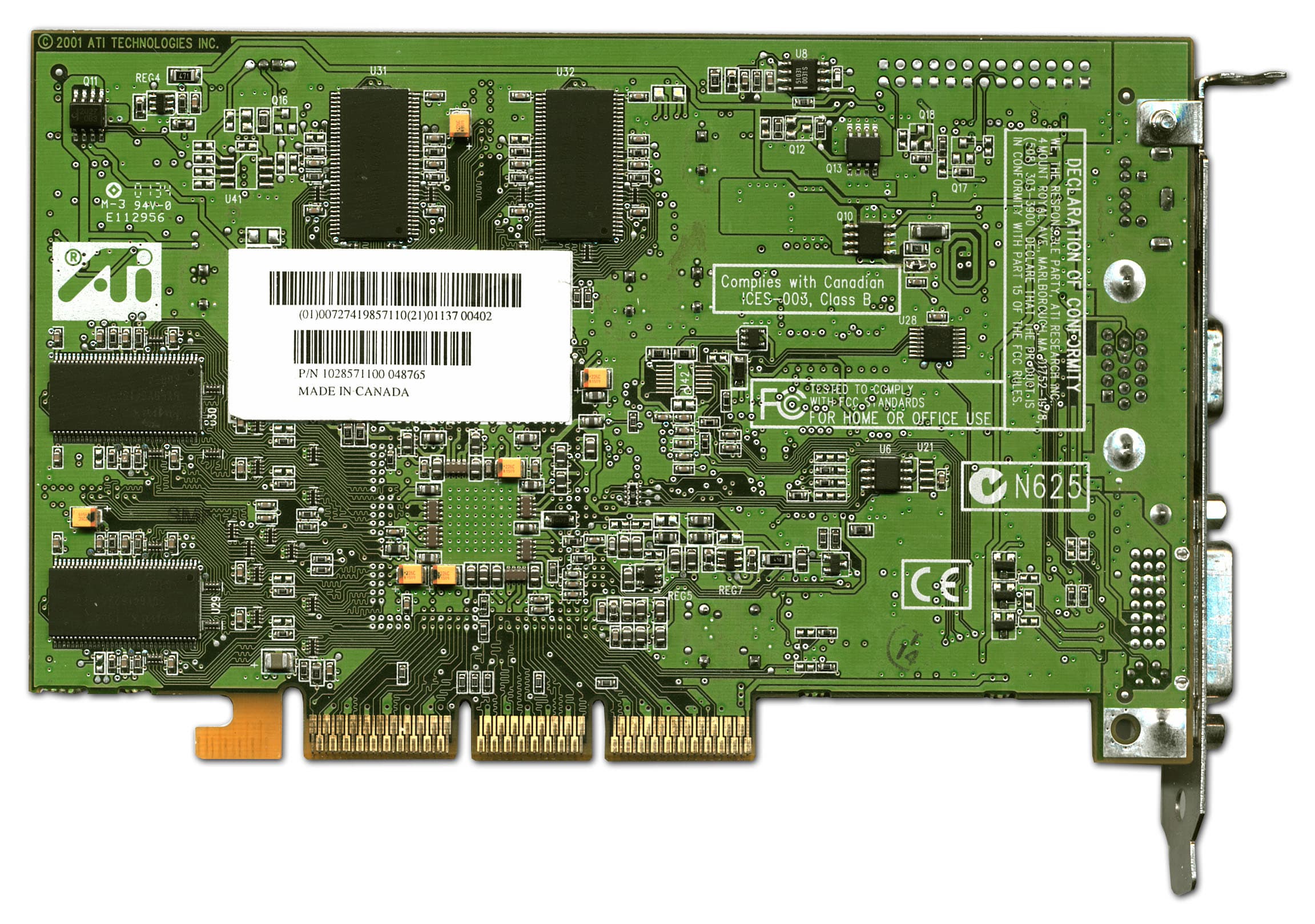

Connect3D RADEON 9100 64MB (back) Reference card ATI RADEON 8500 64MB (back)

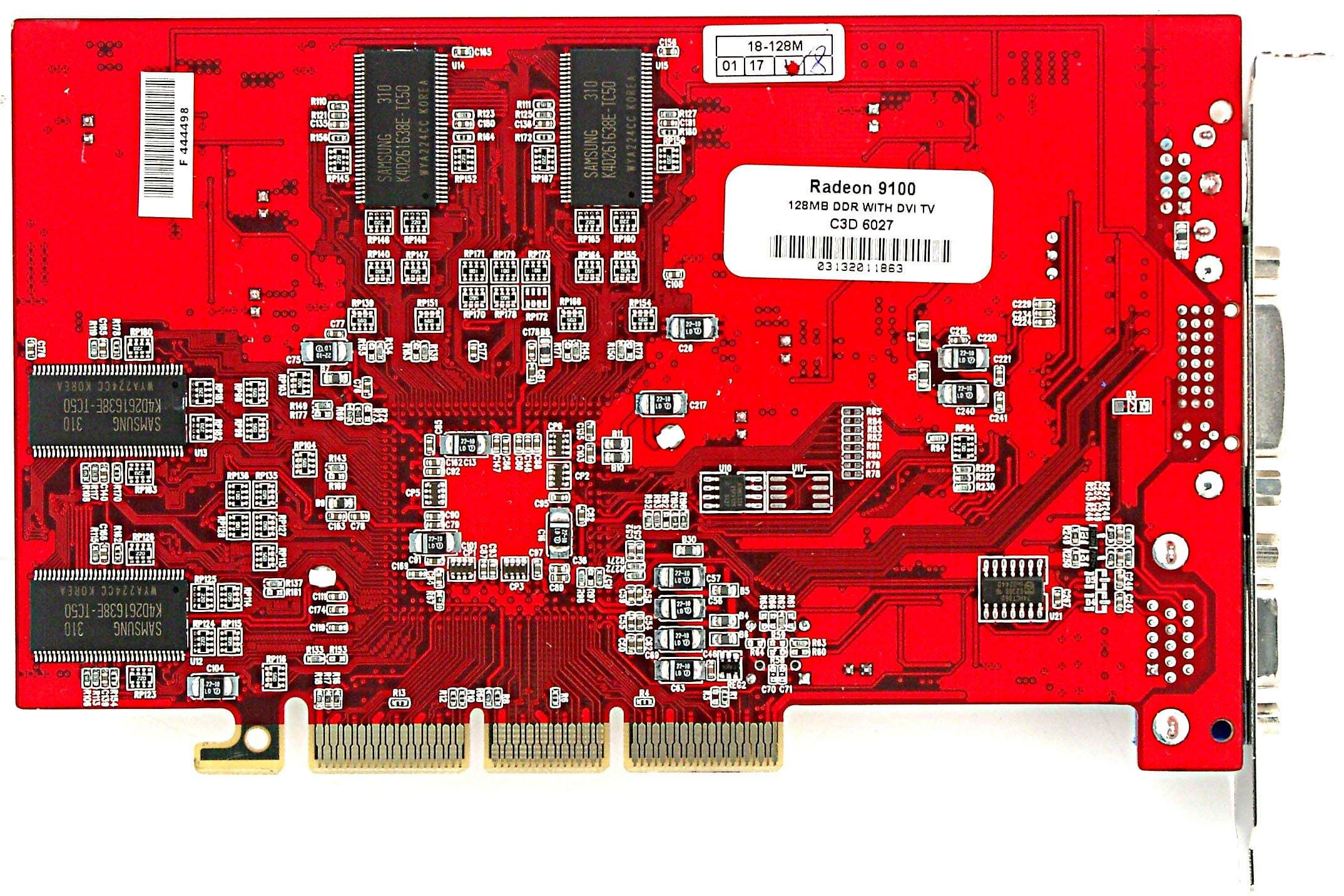

Connect3D RADEON 9100 128MB (back)

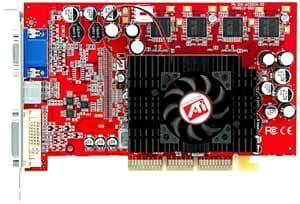

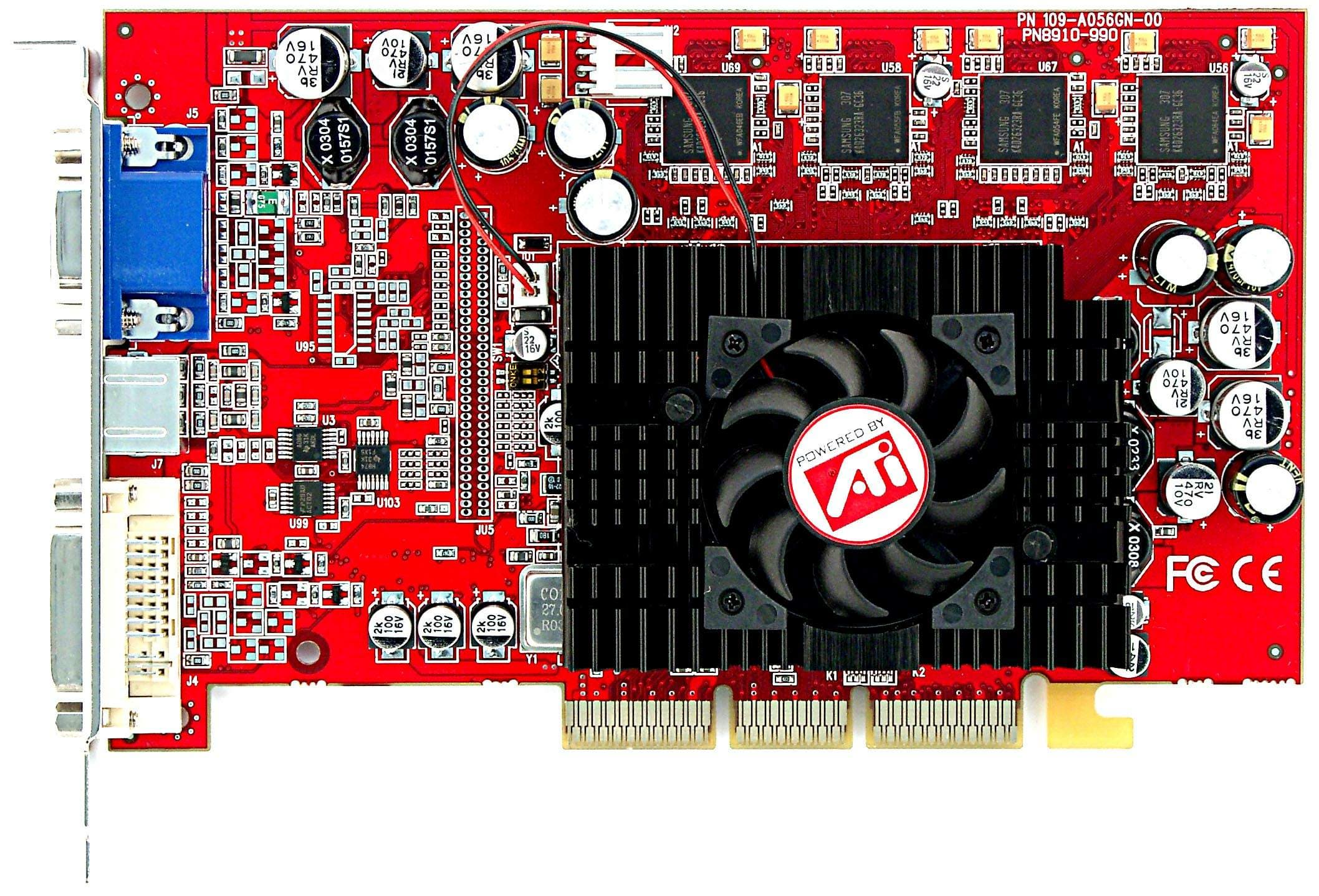

Connect3D RADEON 9500 128MB (128bit) (front) Reference card ATI RADEON 9500 PRO 128MB (front)

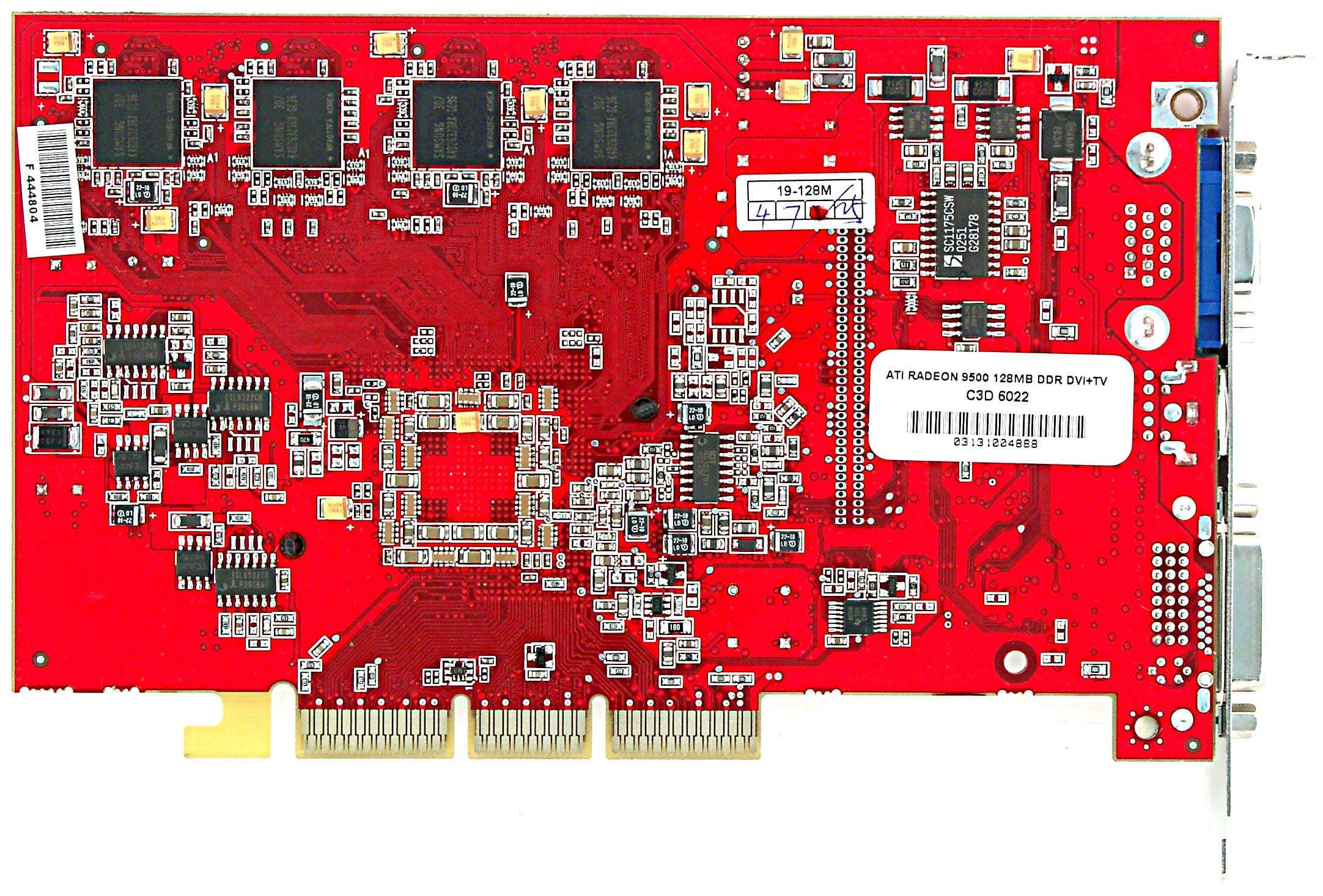

Connect3D RADEON 9500 128MB (128bit) (back) Reference card ATI RADEON 9500 PRO 128MB (back)

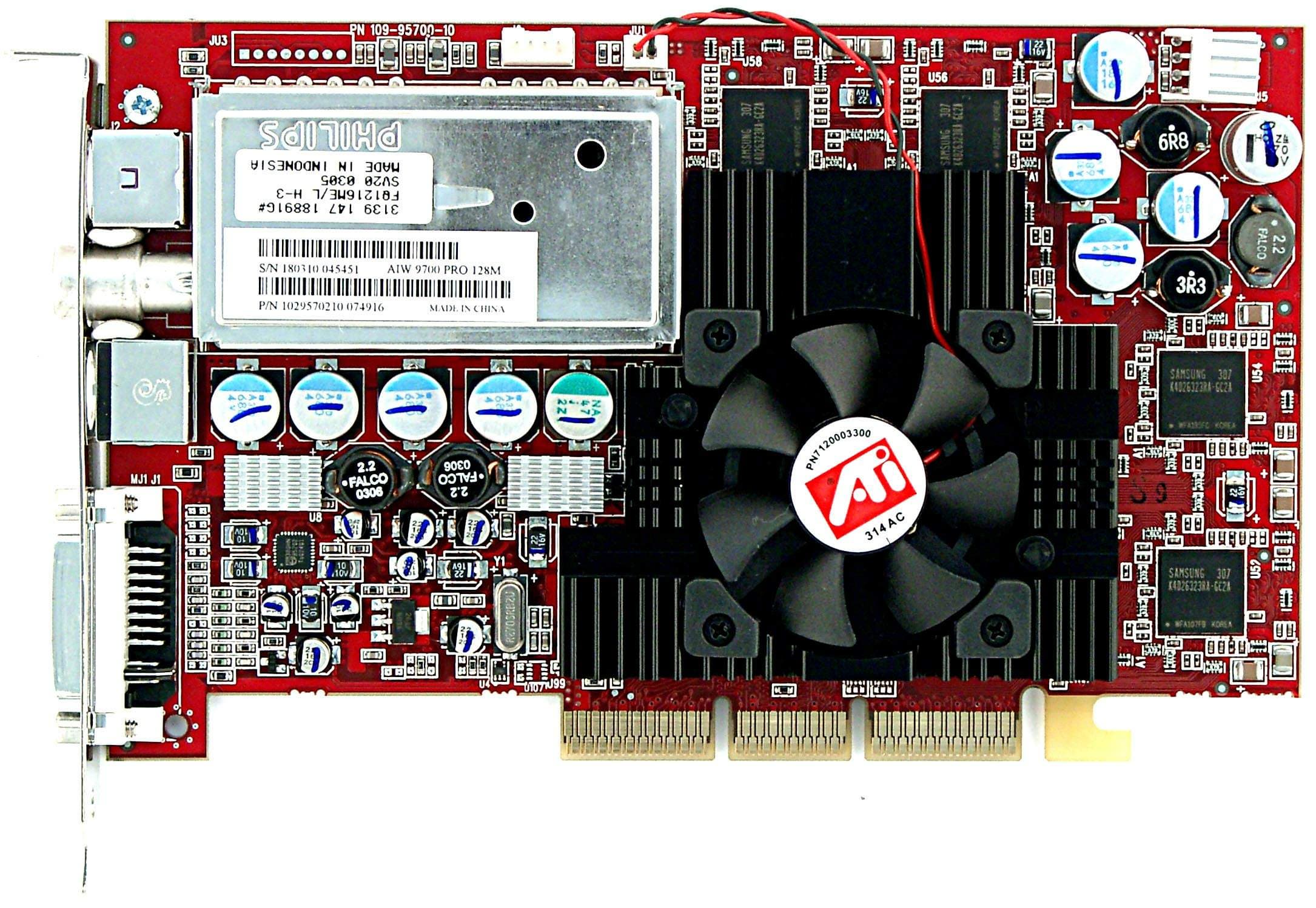

Connect3D All-In-Wonder RADEON 9700 PRO 128MB (front) Reference card ATI RADEON 9700 Pro 128MB (front)

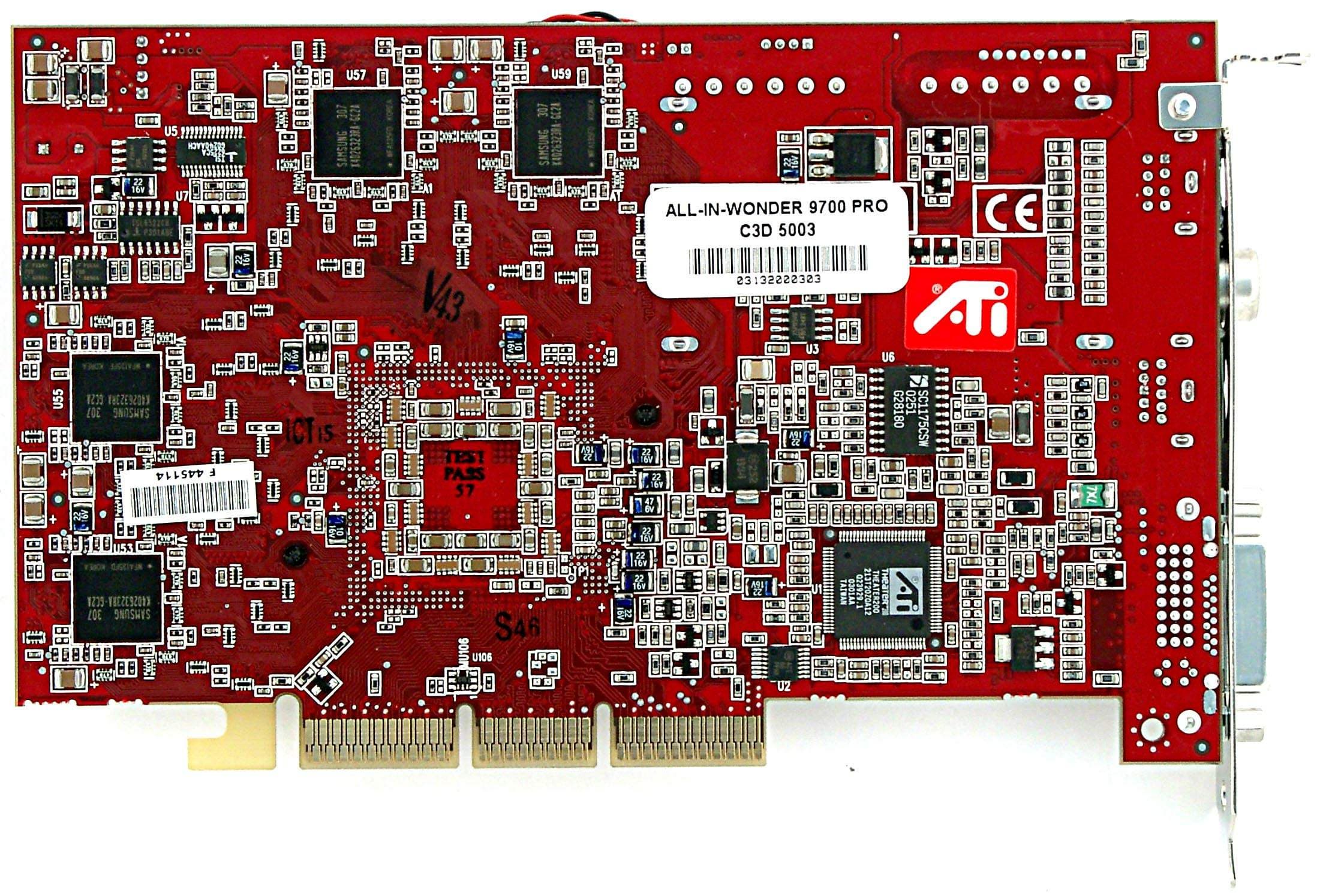

Connect3D All-In-Wonder RADEON 9700 PRO 128MB (back) Reference card ATI RADEON 9700 Pro 128MB (back)



Connect3D RADEON 9000 64MB, Connect3D RADEON 9100 64MB

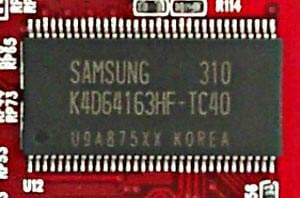

Карты снабжены интерфейсом AGP 2x/4x, 64 МБ локальной памяти DDR SDRAM (восемь микросхем, размещенных на лицевой и оборотной сторонах PCB). На карте установлены микросхемы памяти от Samsung. Время выборки — 4 нс. По умолчанию память работает на частоте 200 (400) МГц, а ядро — 250 МГц. Это является нормой для RADEON 9000, однако RADEON 9100 должен иметь частоты 250/250, а не 250/200, как в данном случае. Занижение частот по памяти у этой карты имеет место, и это весьма печально. Напомним, что RADEON 9000 имеет 4 конвейера и 4 текстурных модуля, у RADEON 9100 4 конвейера и 8 текстурных модулей.
Connect3D RADEON 9000 128MB, Connect3D RADEON 9100 128MB

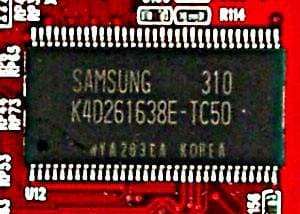

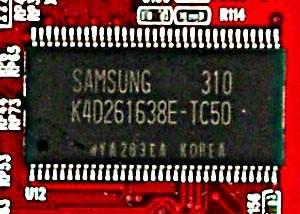

Карты снабжены интерфейсом AGP 2x/4x, 128 МБ локальной памяти DDR SDRAM (восемь микросхем, размещенных на лицевой и оборотной сторонах PCB). На картах установлены микросхемы памяти от Samsung. Время выборки — 5 нс. По умолчанию память работает на частоте 200 (400) МГц, а ядро — 250 МГц. И снова мы видим, что частоты по памяти у RADEON 9100 занижены.
Connect3D RADEON 9000 PRO 128MB

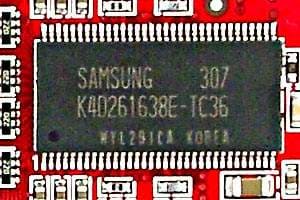

Карта снабжена интерфейсом AGP 2x/4x, 128 МБ локальной памяти DDR SDRAM (восемь микросхем, размещенных на лицевой и оборотной сторонах PCB). На карте установлены микросхемы памяти от Samsung. Время выборки — 3.6 нс. По умолчанию память работает на частоте 250 (500) МГц, а ядро — 275 МГц, что является для RADEON 9000 PRO не нормальным (частота по памяти занижена!). Поэтому прошу на это обратить внимание!
Connect3D All-In-Wonder RADEON 9000 PRO 64MB

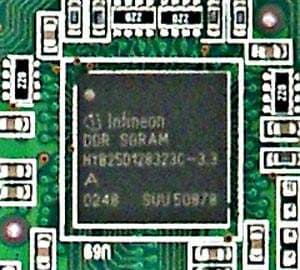

Карта снабжена интерфейсом AGP 2x/4x, 64 МБ локальной памяти DDR SDRAM (четыре микросхемы, размещенные на лицевой стороне PCB). На карте установлены микросхемы памяти в упаковке BGA от Infineon. Время выборки — 3.3 нс. По умолчанию память работает на частоте 275 (550) МГц, как и ядро — 275 МГц.
Connect3D RADEON 9500 128MB (128bit)
Карта снабжена интерфейсом AGP 2x/4x/8x, 128 МБ локальной памяти DDR SDRAM (восемь микросхем, размещенных на лицевой и оборотной сторонах PCB). На карте установлены микросхемы памяти от Samsung. Время выборки — 3.6 нс. По умолчанию память работает на частоте 270 (540) МГц, а ядро — 275 МГц.
Connect3D All-In-Wonder RADEON 9700 PRO 128MB

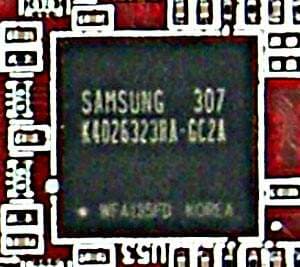

Карта снабжена интерфейсом AGP 2x/4x/8x, 128 МБ локальной памяти DDR SDRAM (восемь микросхем, размещенных на лицевой и оборотной сторонах PCB). На карте установлены микросхемы памяти от Samsung. Время выборки — 2.8 нс. По умолчанию память работает на частоте 310 (620) МГц, а ядро — 325 МГц.

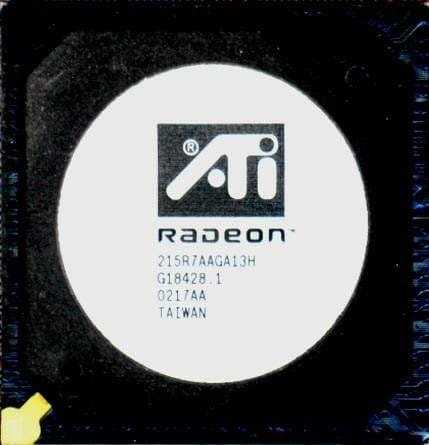

Представим теперь чипсет, который выступает в роли RADEON 9100 :-)

Ну что ж, по результатам такого анализа карт мы можем сделать выводы:

  • RADEON 9100, насмотря на то, что это тот же RADEON 8500LE, имеет несколько иной дизайн PCB, при этом отсутствует место под микросхему второго RAMDAC, поэтому можно сделать вывод, что полноценная работа с двумя мониторами с выставлением разных разрешений на каждом, невозможна.
  • Однако, как мы видим, маркировка у RADEON 9100 отличается от RADEON 8500 тем, что вообще нет обозначения "номера" RADEON-а. И все же, это тот же RADEON 8500LE.
  • Дизайн RADEON 9000 от Connect3D также отличается от эталонного (в исполнении Sapphire).
  • RADEON 9500 128MB (128bit) в исполнении Connect3D представляет собой точную копию эталонного дизайна для таких плат, который был не так давно принят за основу (мы не так давно уже обозревали карту на такой PCB от HIS). До RADEON 9500 128MB на этом дизайне выпускались (да и сейчас выпускаются) RADEON 9500 PRO. Поэтому можно смело ставить суффикс "128bit" после названия карты, ибо в продаже еще есть "старые" RADEON 9500 с 256-битной шиной.
  • Мультимедийный комбайн All-In-Wonder RADEON 9700 PRO выпущен на базе полноценного RADEON 9700 PRO без снижения частот. Мы видим, что правая часть карты полностью повторяет эталонный дизайн, а вот в левой и сосредочены все новшества, связанные с мультимедийными функциями карты. Более подробно по этой карте можно будет прочитать в нашем обзоре, который выйдет в середине мая.
  • А вот комбайн на базе RADEON 9000 PRO имеет уникальный дизайн, который кардинально отличается от простого RADEON 9000 PRO. Прежде всего наличием памяти в упаковке BGA. Однако частоты те же самые.

Рассмотрим комплекты поставок:

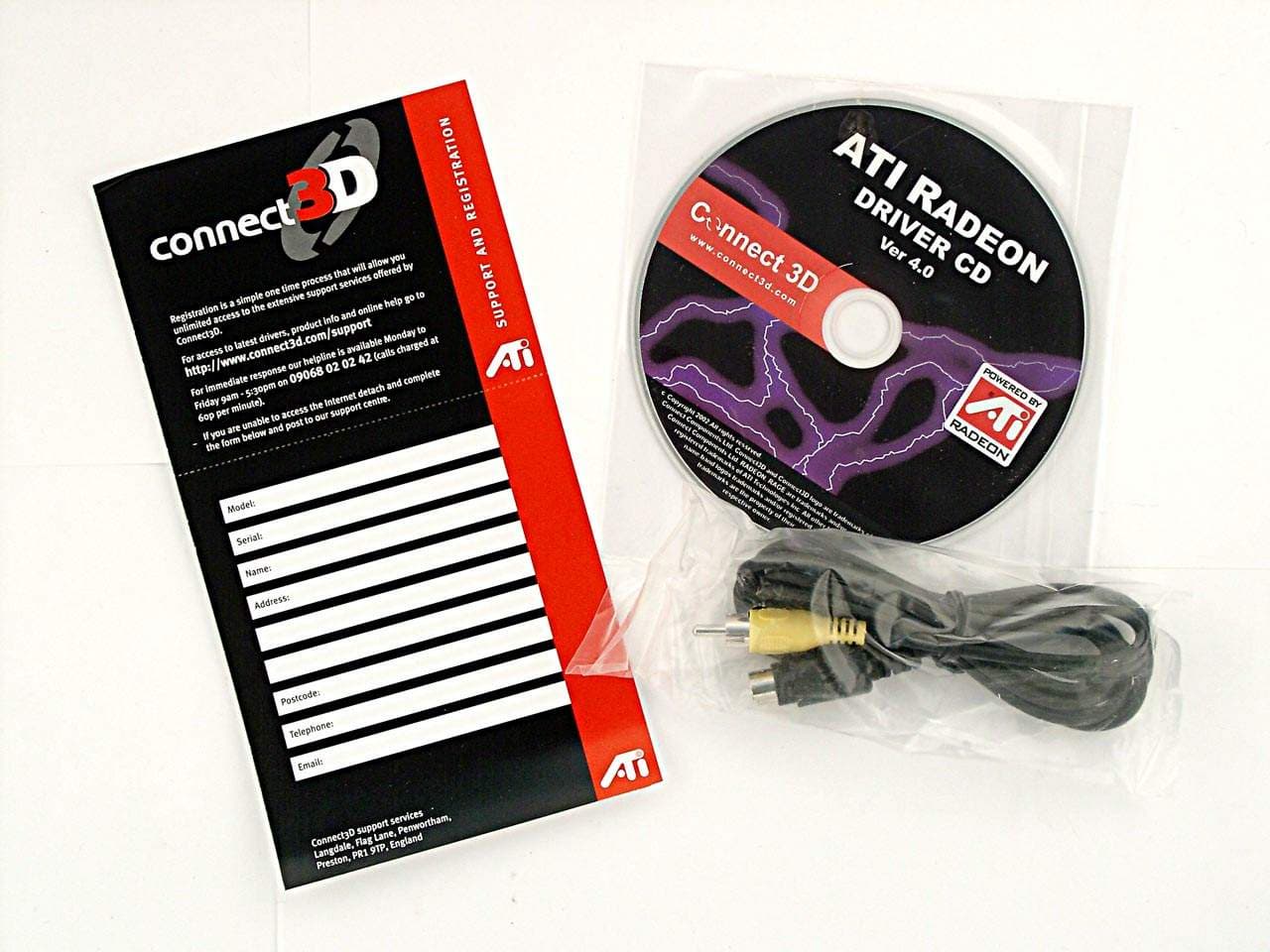

Connect3D RADEON 9000 64MB, Connect3D RADEON 9100 64MB, Connect3D RADEON 9000 128MB, Connect3D RADEON 9100 128MB, Connect3D RADEON 9000 PRO 128MB
Комплект очень простой. Диск с драйверами, руководство пользователя (с регистрационной картой) и переходник S-Video-to-RCA.

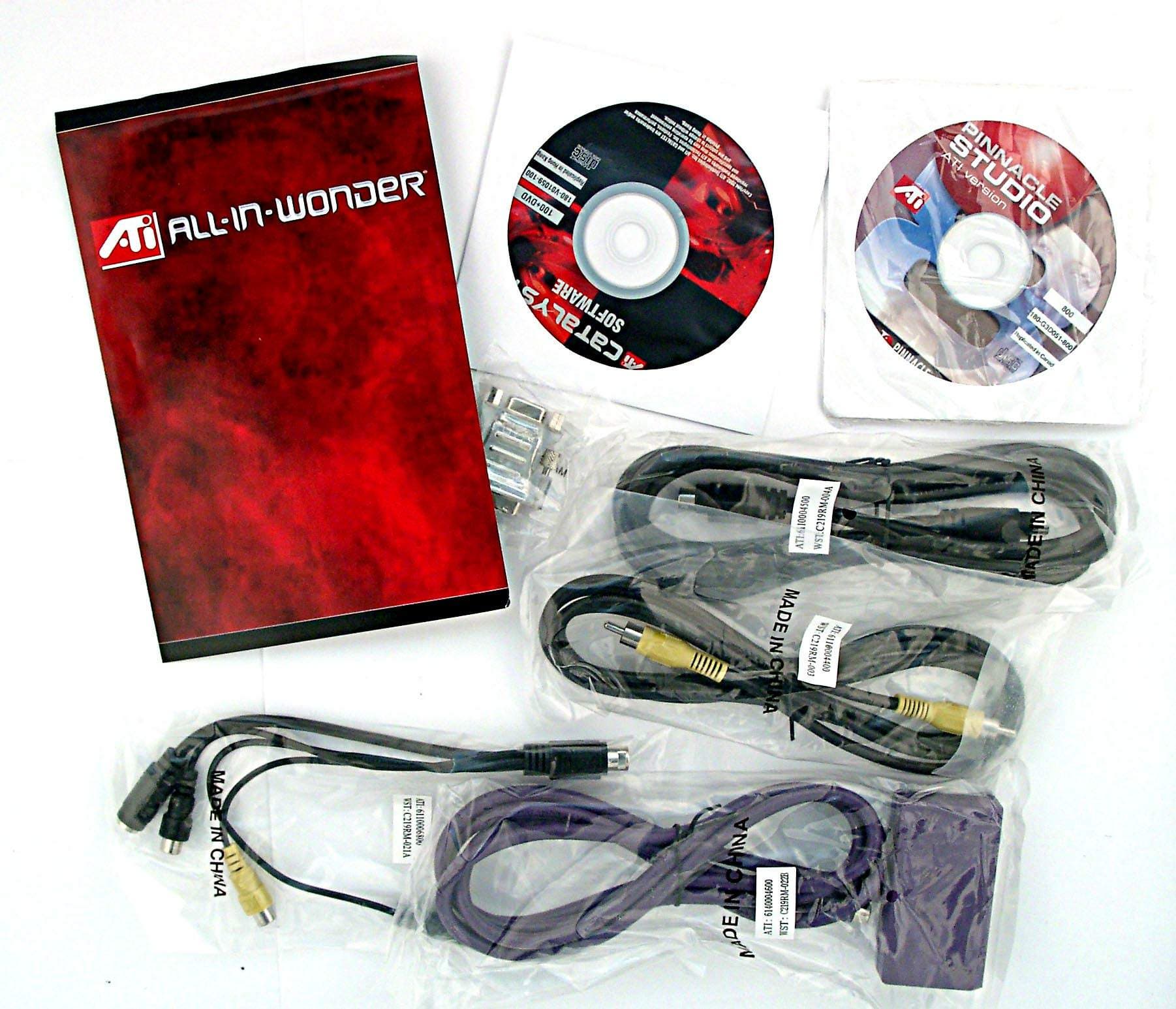

Connect3D All-In-Wonder RADEON 9000 PRO 64MB
А здесь в комплект, кроме диска с ПО и руководством пользователя, уже входят кабели и провода для обеспечения работы мультимедийных функций этой карты.

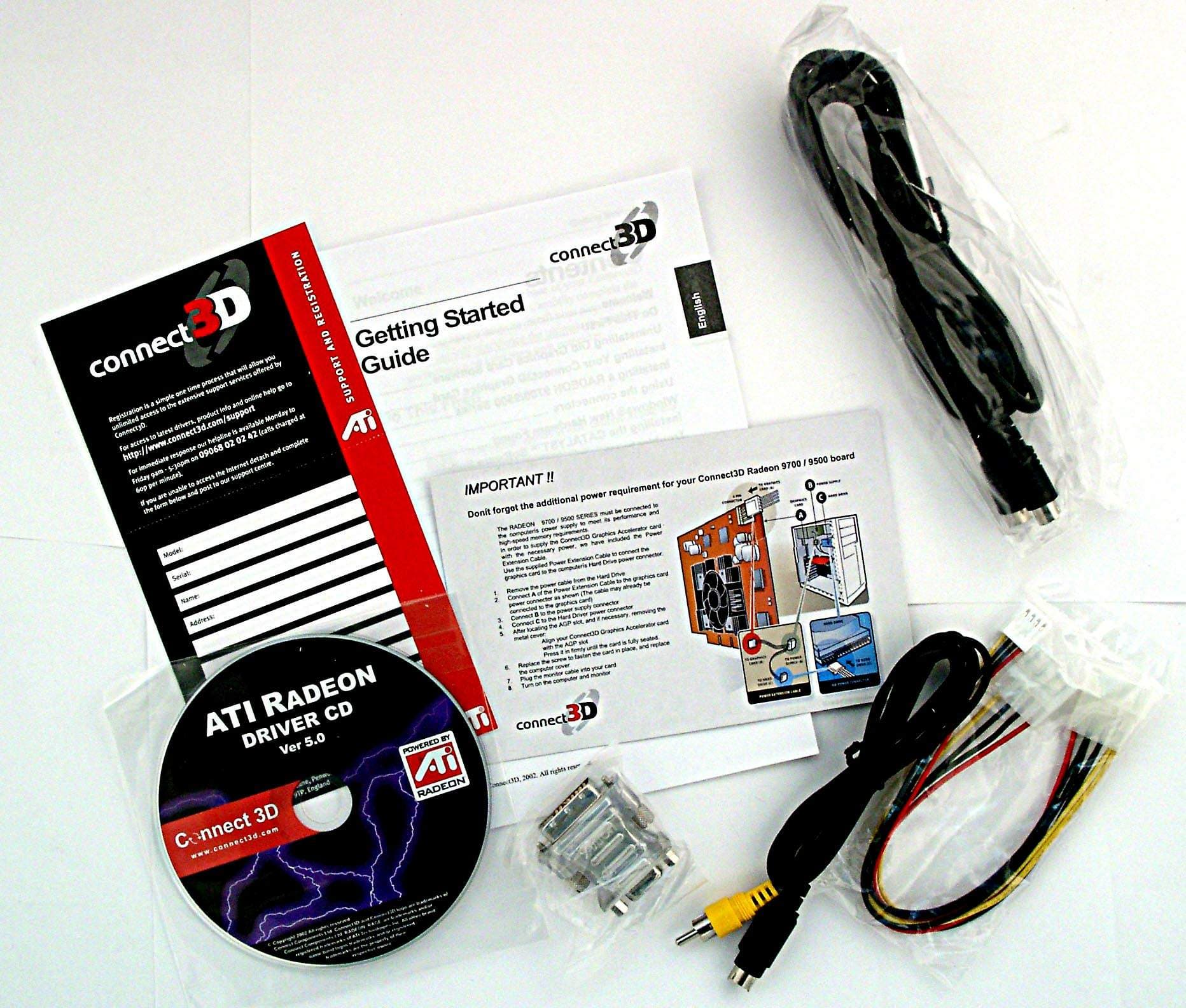

Connect3D RADEON 9500 128MB (128bit)
В коробке можно найти руководство, диск с драйверами, переходники S-Video-to-RCA, DVI-to-d-Sud, кабель-разветвитель для внешнего питания карты.

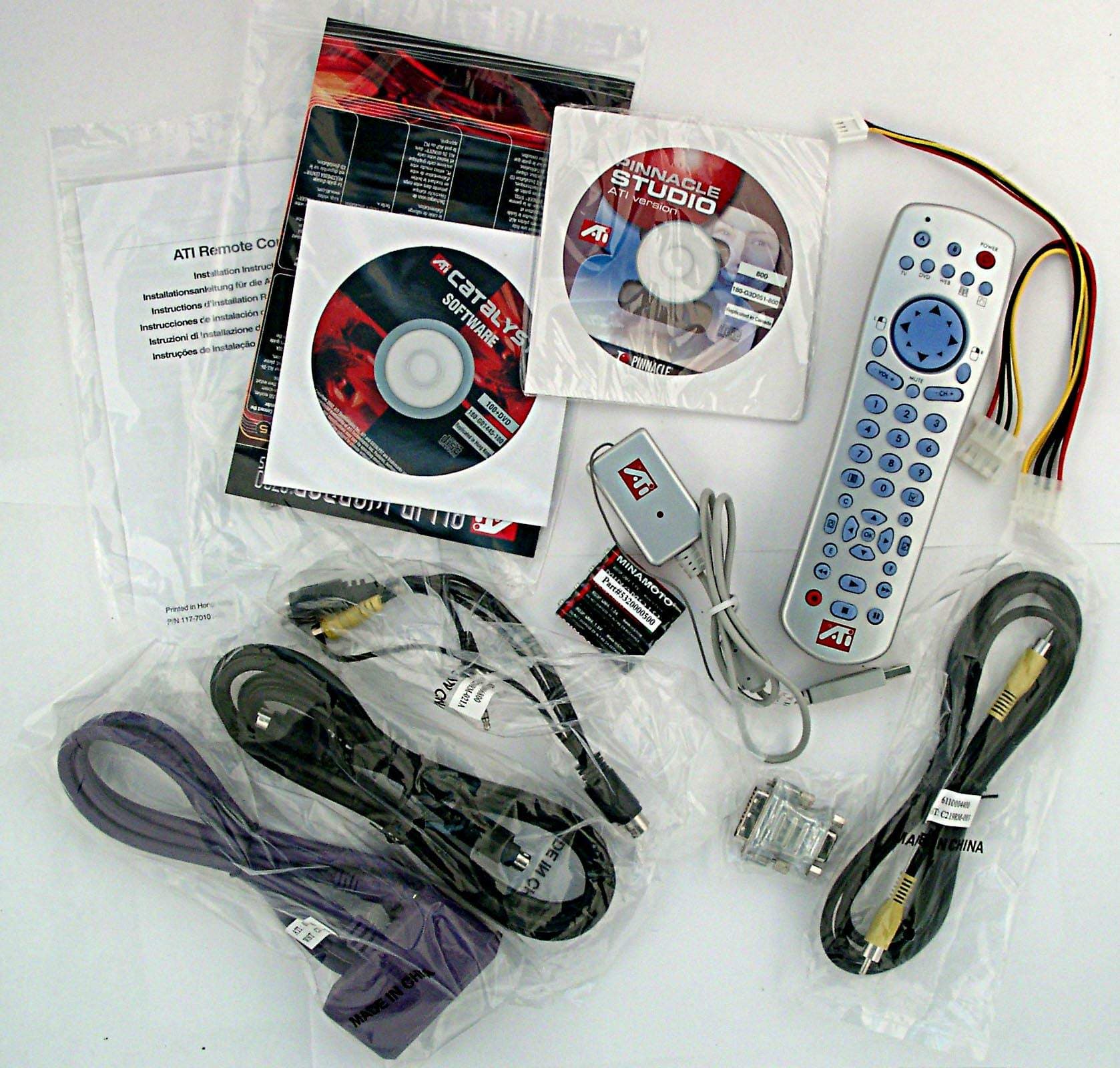

Connect3D All-In-Wonder RADEON 9700 PRO 128MB
Это самый богатый комплект. Что, в общем-то, и ожидалось от такого комбайна ценой выше $450. К тому, что есть у All-In-Wonder RADEON 9000 PRO, добавился пульт ДУ с USB-приемником.

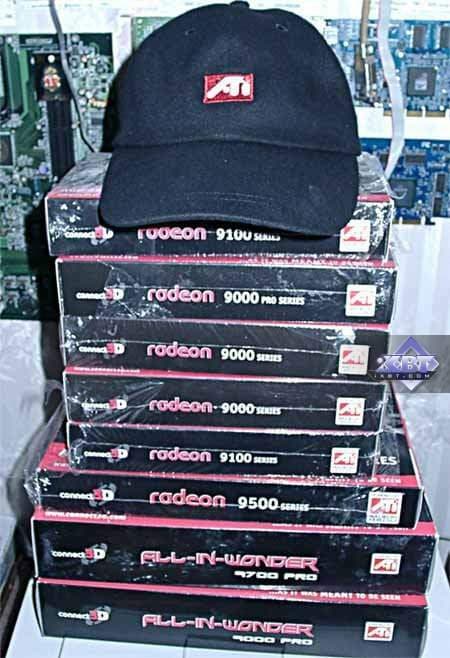

Упаковки у всех рассмотренных карт очень похожи, сделаны в едином стиле, поэтому есть смысл показать только одну из них:

Установка и драйверы

Рассмотрим конфигурацию тестового стенда, на котором проводились испытания карты:

  • Компьютер на базе Pentium 4 3066 MHz:
    • процессор Intel Pentium 4 3066 МГц;
    • системная плата ASUS P4G8X (iE7205);
    • оперативная память 1024 MB DDR SDRAM;
    • жесткий диск Seagate Barracuda IV 40GB;
    • операционная система Windows XP SP1;
    • мониторы ViewSonic P810 (21") и ViewSonic P817 (21").
    • драйверы ATI версии 6.307.

На стендах использовались мониторы ViewSonic P810 (21") и ViewSonic P817 (21").

VSync отключен, компрессия текстур отключена (в играх), все настройки детализации текстур выставлены на максимум (High Quality) как в Direct3D, так и в OpenGL.

Результаты тестов

2D-графика

Протестированные экземпляры совместно с ViewSonic P817 и кабелем BNC Bargo продемонстрировали отменное качество в следующих разрешениях и частотах:

Connect3D RADEON 9000 64MB 1600x1200x85Hz, 1280x1024x120Hz, 1024x768x120Hz
Connect3D RADEON 9000 128MB 1600x1200x85Hz, 1280x1024x120Hz, 1024x768x120Hz
Connect3D RADEON 9100 64MB 1600x1200x85Hz, 1280x1024x120Hz, 1024x768x120Hz
Connect3D RADEON 9100 128MB 1600x1200x85Hz, 1280x1024x120Hz, 1024x768x120Hz
Connect3D RADEON 9000 PRO 128MB DDR 1600x1200x85Hz, 1280x1024x120Hz, 1024x768x120Hz
Connect3D RADEON 9500 128MB (128bit) DDR 1600x1200x85Hz, 1280x1024x120Hz, 1024x768x160Hz
Connect3D All-In-Wonder RADEON 9700 PRO 128MB DDR 1600x1200x85Hz, 1280x1024x120Hz, 1024x768x160Hz


Результаты тестов

В качестве инструментария мы использовали:

  • Quake3 Arena v.1.17 (id Software/Activision) — OpenGL, мультитекстурирование, Quaver, настройки тестирования все на максимальном уровне: уровень детализации — High, уровень детализации текстур — №4, S3TC OFF, плавность кривых поверхностей резко увеличена при помощи переменных r_subdivisions «1» и r_lodCurveError «30000» (подчеркну, что по умолчанию r_lodCurveError «250» !), конфигурации можно скачать тут

  • Return to Castle Wolfenstein (MultiPlayer) (id Software/Activision) — OpenGL, мультитекстурирование, Checkpoint-demo, настройки тестирования — все на максимально возможном уровне, S3TC OFF, конфигурации можно скачать тут

  • Serious Sam: The Second Encounter v.1.05 (Croteam/GodGames) — OpenGL, мультитекстурирование, Grand Cathedral demo, настройки тестирования: quality, S3TC OFF

  • Unreal Tournament 2003 Demo v.1077 (Final Release) (Digital Extreme/Epic Games) — Direct3D, Vertex Shaders, Hardware T&L, Dot3, cube texturing, качество по умолчанию

  • RightMark 3D (одна из игровых сцен) — DirectX 8.1, Dot3, cube texturing, shadow buffers, vertex and pixel shaders (1.1, 1.4).

3D-графика, игровые тесты

Отметим, что тестирование RADEON 9500 128MB, All-In-Wonder RADEON 9000 PRO и All-In-Wonder RADEON 9700 PRO мы не проводили, поскольку эти карты работают на штатных частотах, по некоторым из них уже есть сведения в наших 3DGiТогах, а по платам из серии All-In-Wonder материалы вскоре выйдут.

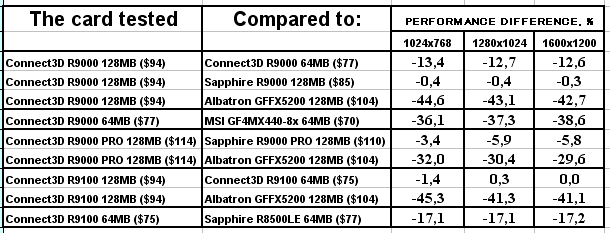

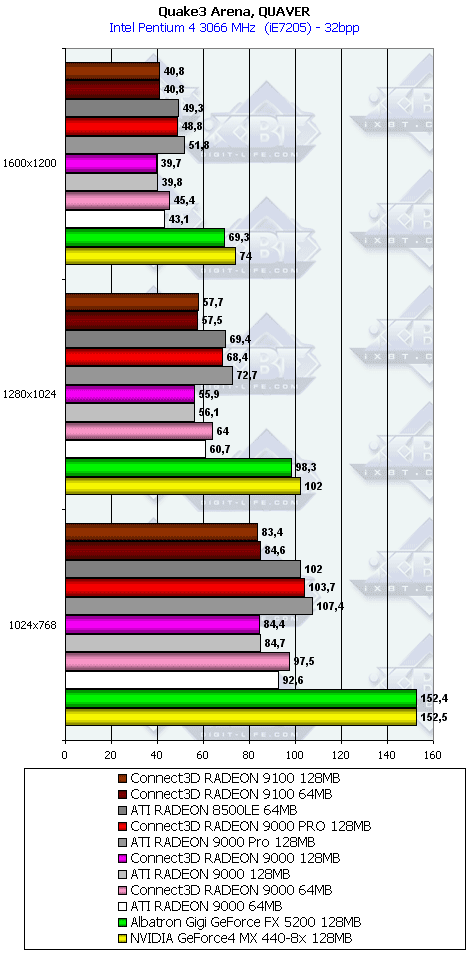

Quake3 Arena

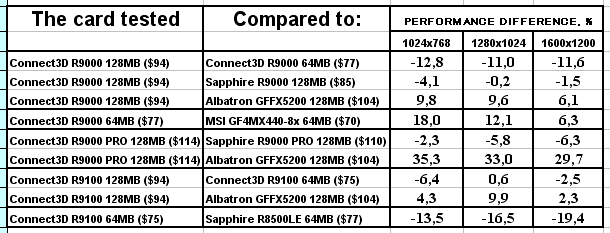

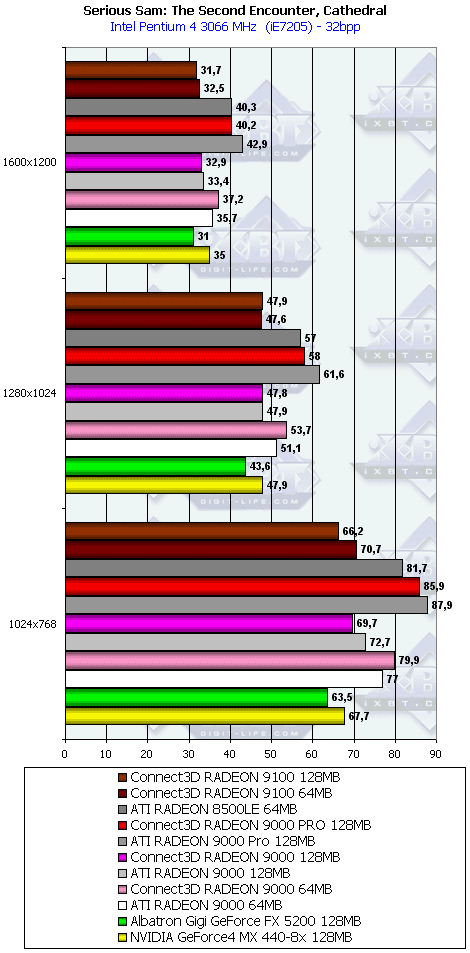

Serious Sam: TSE

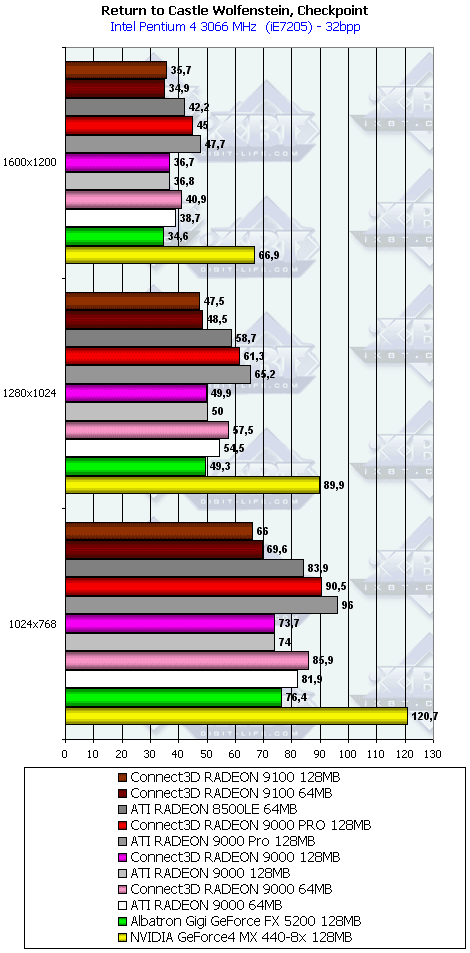

RtCW

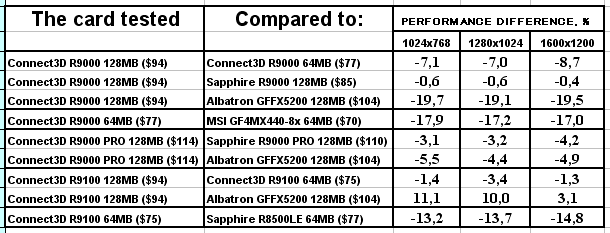

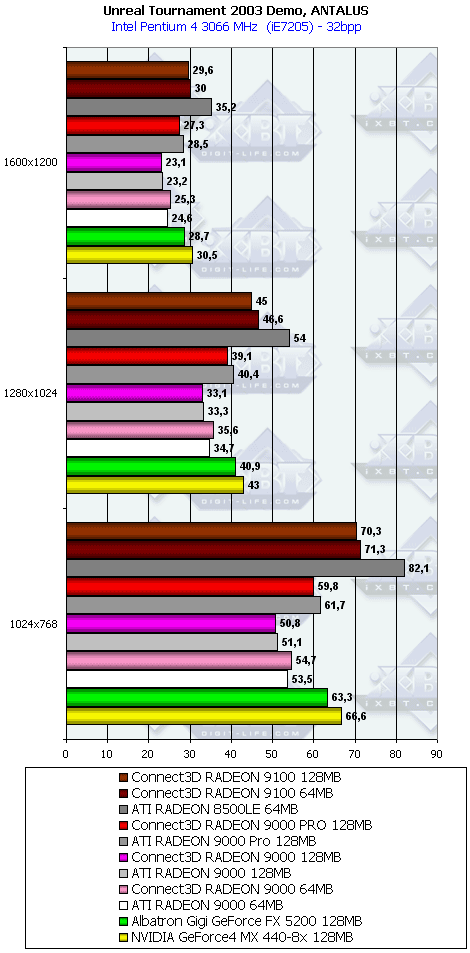

UT2003 DEMO

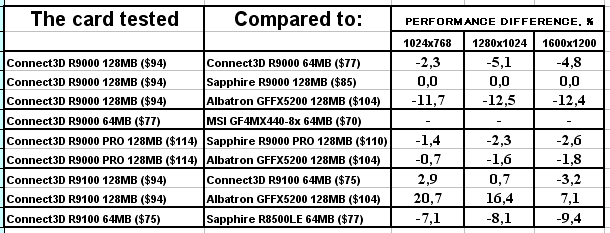

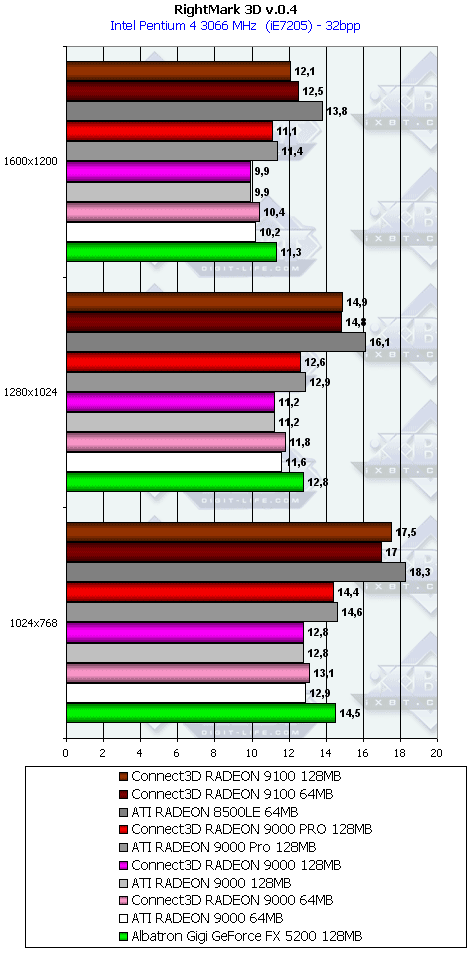

Rightmark 3D v.0.4

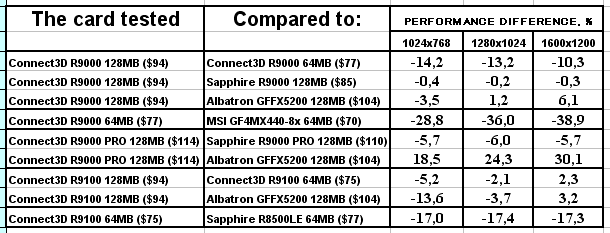

Думаю, что в табличках с процентными соотношениями весь анализ имеется, поэтому что-либо добавлять текстом нет смысла. Одно ясно: видеокарты от Connect3D на базе RADEON 9100 из-за сниженного клокинга по памяти проигрывают подчас даже RADEON 9000 (что аномально).

Выводы

Предваряя непосредственно сами выводы, хочется отметить, что все протестированные карты продемонстрировали высокую стабильность в работе, имеют отменное качество исполнения. Собственно, европейское качество, компания из Соединенного Королевства и работают в ней европейцы.

Что касается самих карт и их скоростей, то, увы, надо отметить, что в большинстве случаев из-за пониженных частот по памяти эти платы проигрывают конкурентам от других вендоров, за исключением RADEON 9000 64MB, который показал более высокую производительность, чем аналогичная карта от Sapphire.

Хочу выразить надежду, что стоимость этих плат будет адекватна их скоростным показателям. Но все же надо еще раз отметить, что качество этих карт очень высоко, поэтому стОит обратить внимание на продукцию Connect3D, даже если цены будут немного выше, чем у аналогичных изделий от других фирм-производителей.

Благодарим компанию Олди за предоставленные видеокарты
