Сравнительное тестирование видеокарт на базе NVIDIA GeForce4 MX 440

Часть 2. Март 2002 года: Inno3D Tornado GeForce4 MX440, Sparkle GeForce4 MX440, Palit Daytona GeForce4 MX440, Gainward PowerPack GeForce4 MX440 Golden Sample




Весна… Пора пробуждений, пора встряхиваний и вылезаний из зимней спячки… Кое-кто уже проснулся, и, как медведи выходят из берлоги с медвежатами, так и NVIDIA с "гефорсами"… Вот у ATI что-то не получилось пока, но слухи ходят по свету, что вот-вот дитя родится. Matrox, оказывается, была на сносях, а мы и не знали… Фавориты вещают нам про будущее чудо, которое через 1-2 месяца должно явиться на свет Божий. Но пока слово да дело, а новенькие GeForce4 MX 440 разлетаются уже по прилавкам…

Почему, собственно, MX440? А почему не самая младшая модель — MX420? Тут много непонятного. Есть ряд предположений. Во-первых, MX440 весьма дешева в производстве, и поэтому ее цена уже сравнялась и даже опустилась ниже планки цен плат на базе GeForce2 Ti, подписав смертный приговор последним. Во-вторых, MX420 ныне имеет очень жесткую границу сверху по цене, и задрать цены для этой карты не удастся, а это не столь привычно для производителей нового продукта (ведь всем хочется поснимать "сливки" на первых порах со всего недавно вышедшего). Ведь если MX440 уже продается по $100-110, а в ближайшее время цены упадут уже ниже $100, то на MX420 придется ставить цены уже не выше $70 (я про розницу!). Если вспомнить, что GeForce2 MX вначале продаж стоили $150-170, когда GeForce2 GTS имел еще заоблачные цены, то становится понятно, что MX420 будут выпускать весьма неохотно (да и потому, наверно, их и нет). Полагаю, что на MX420 накинутся фирмы из отряда Noname, поскольку, собственно, база уже есть, она осталась от MX400, память используется та же самая, только чип другой. Несколько переделать PCB, и конвейер снова запущен. В-третьих, выпуск MX460 пока также неоднозначен, поскольку стоимость таких карт будет весьма высокой из-за дорогой 3.6ns памяти (да еще в BGA-упаковке), но при этом цена на GeForce3 Ti200 ныне уже опустилась до $150-180, явно приближаясь к ценам на MX440. Сами понимаете, что в данном случае очень тяжело вклиниться новому продукту в узенькую ценовую "щель". А замена картам на базе GeForce3 Ti200 из MX460 очень сомнительная. Об этом можно прочитать в нашем обзоре.

Все это и стало причиной тому, что на рынок первыми вышли карты на базе MX440, у которых есть четкая цель по занятию определенной ниши на рынке и вытеснению уже устаревших решений на базе GeForce2 GTS/Pro/Ti. Повторю, что MX420 призван вытеснить MX400, но, по-видимому, производителей "душит жаба" сразу ставить на новый продукт цены в пределах $50-70. Хотя, подчеркну, что это только мои мысли. Как там оно обстоит на самом деле — мы не знаем.

Теоретико-аналитические материалы и обзоры видеокарт, в которых рассматриваются функциональные особенности GPU NVIDIA GeForce4 MX

Мы уже выпустили первую часть сводного тестирования, где рассмотрели четыре видеокарты, одними из первых появившиеся на рынке. Сегодня мы приступаем с исследованию очередной порции тоже из четырех видеокарт на базе GeForce4 MX 440. Все они также представляют собой серийно выпускаемые платы, которые хочется сравнить с новогодними украшениями из-за пестроты окрасок PCB. Даже несмотря на то, что на дворе весна :-).

Платы

Все карты имеют AGP x2/x4 интерфейс, 64 МБ DDR SGRAM памяти, размещенной в 4-х микросхемах на обеих сторонах PCB.

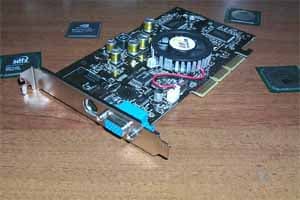

Inno3D Tornado GeForce4 MX440

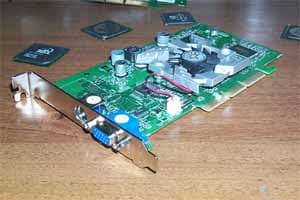

Sparkle GeForce4 MX440
Palit Daytona GeForce4 MX440

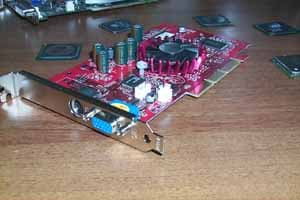

Gainward PowerPack GeForce4 MX440 Golden Sample

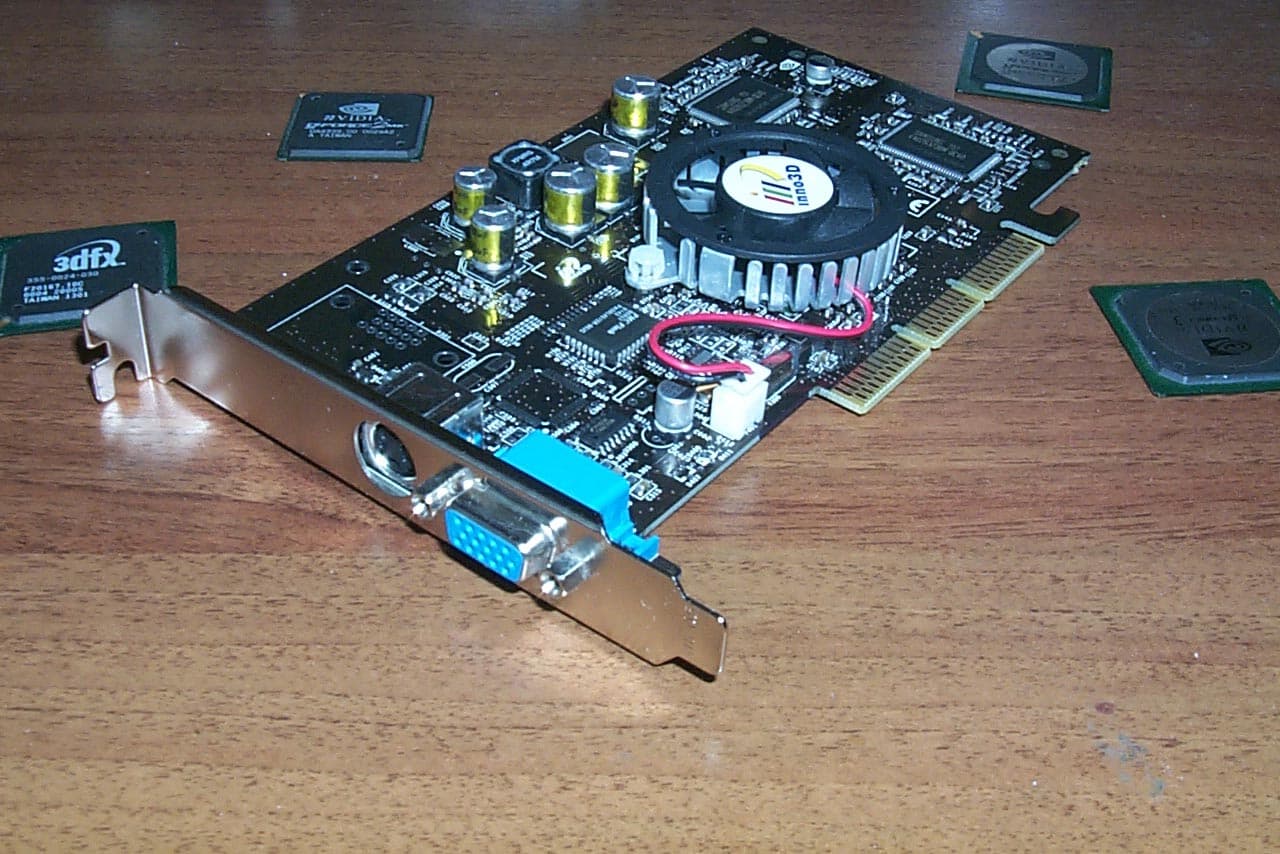

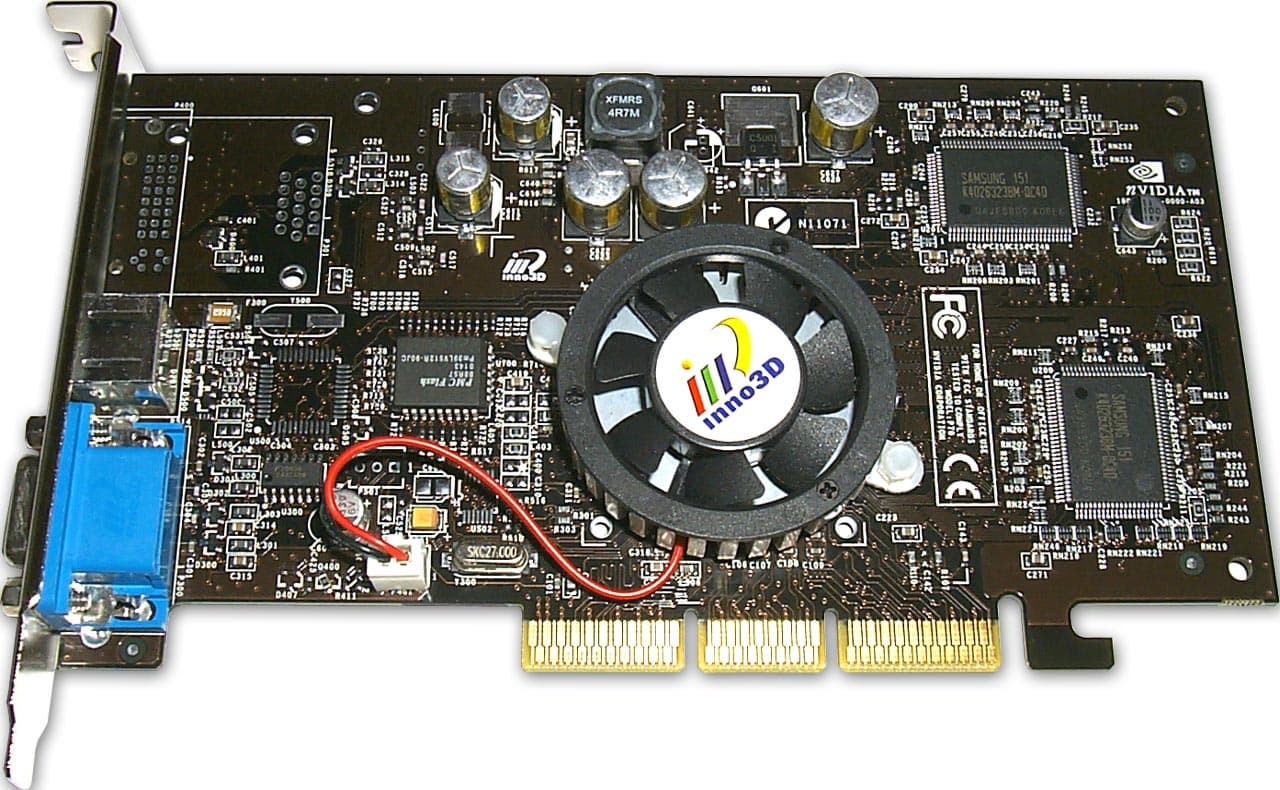

Inno3D Tornado GeForce4 MX440

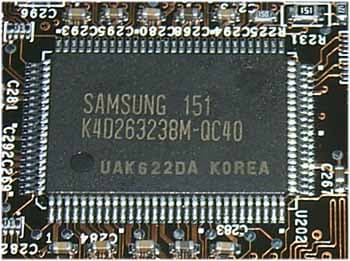

Память производства Samsung, время выборки 4ns. Частота работы видеокарты 270/200 (400) МГц.

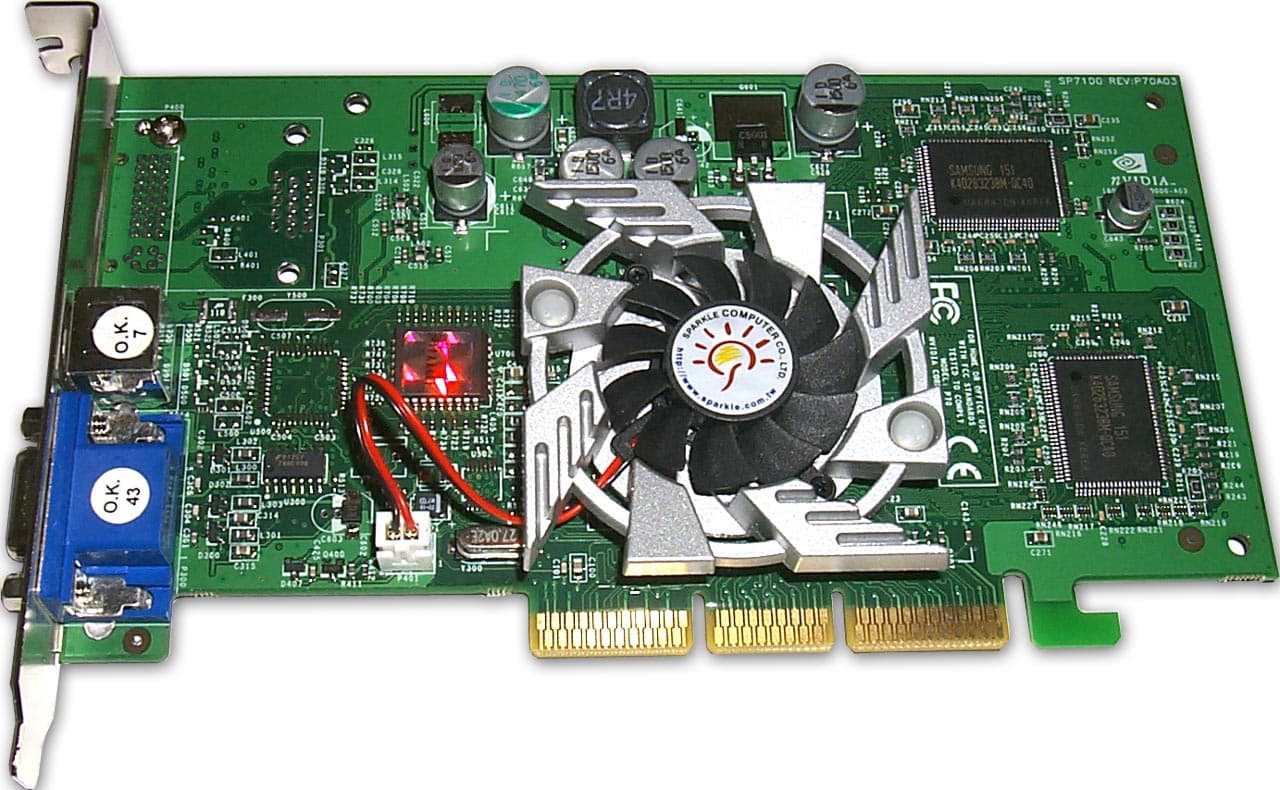

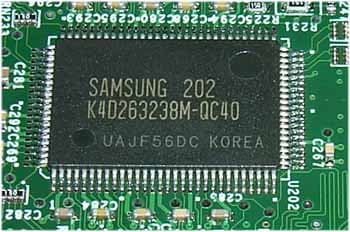

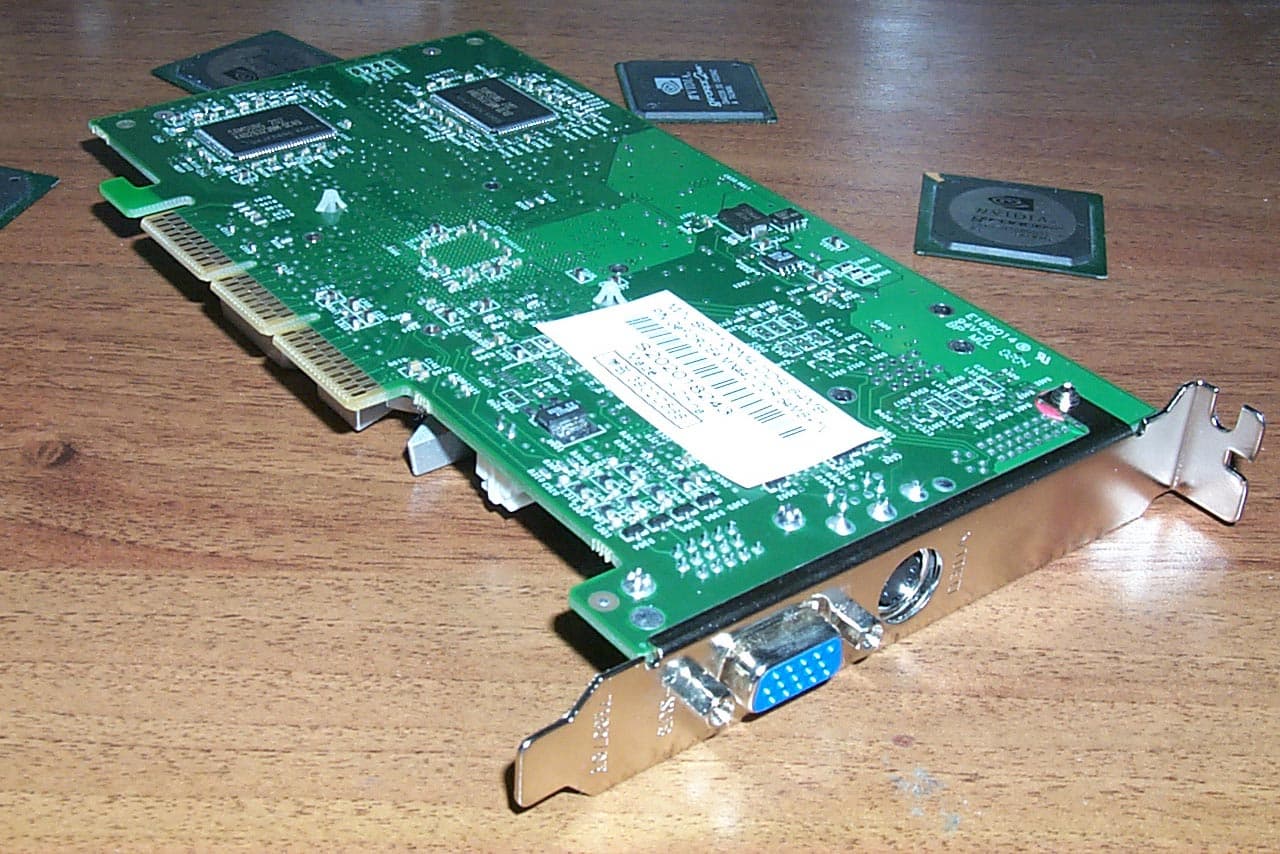

Sparkle GeForce4 MX440
Память производства Samsung, время выборки 4ns. Частота работы видеокарты 270/200 (400) МГц.

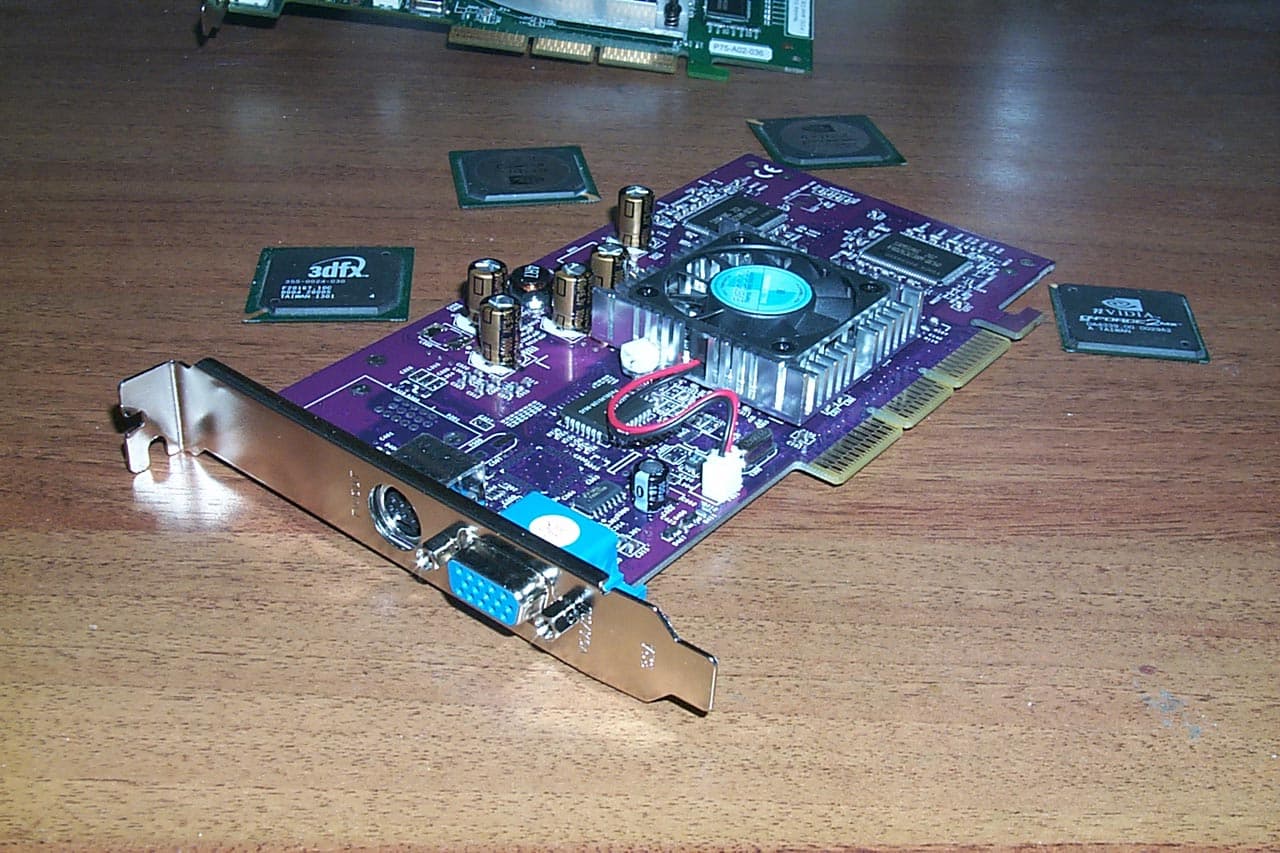

Palit Daytona GeForce4 MX440

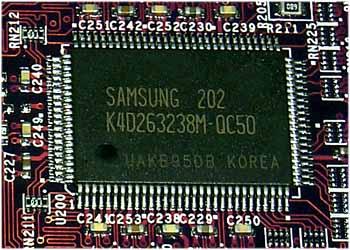

Память производства Samsung, время выборки 5ns. Частота работы видеокарты 270/200 (400) МГц.

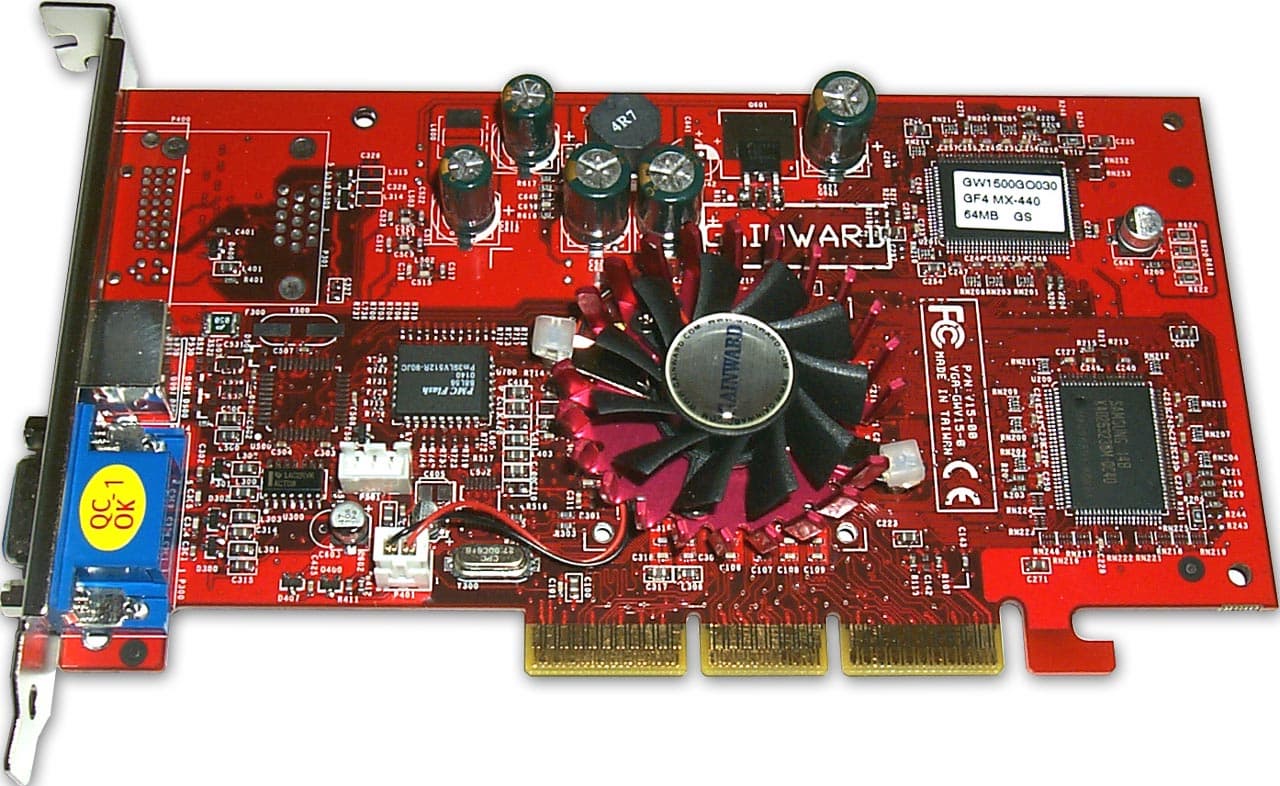

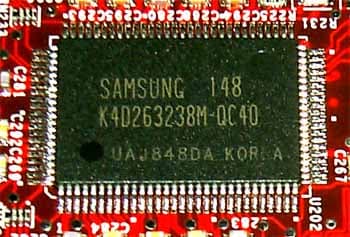

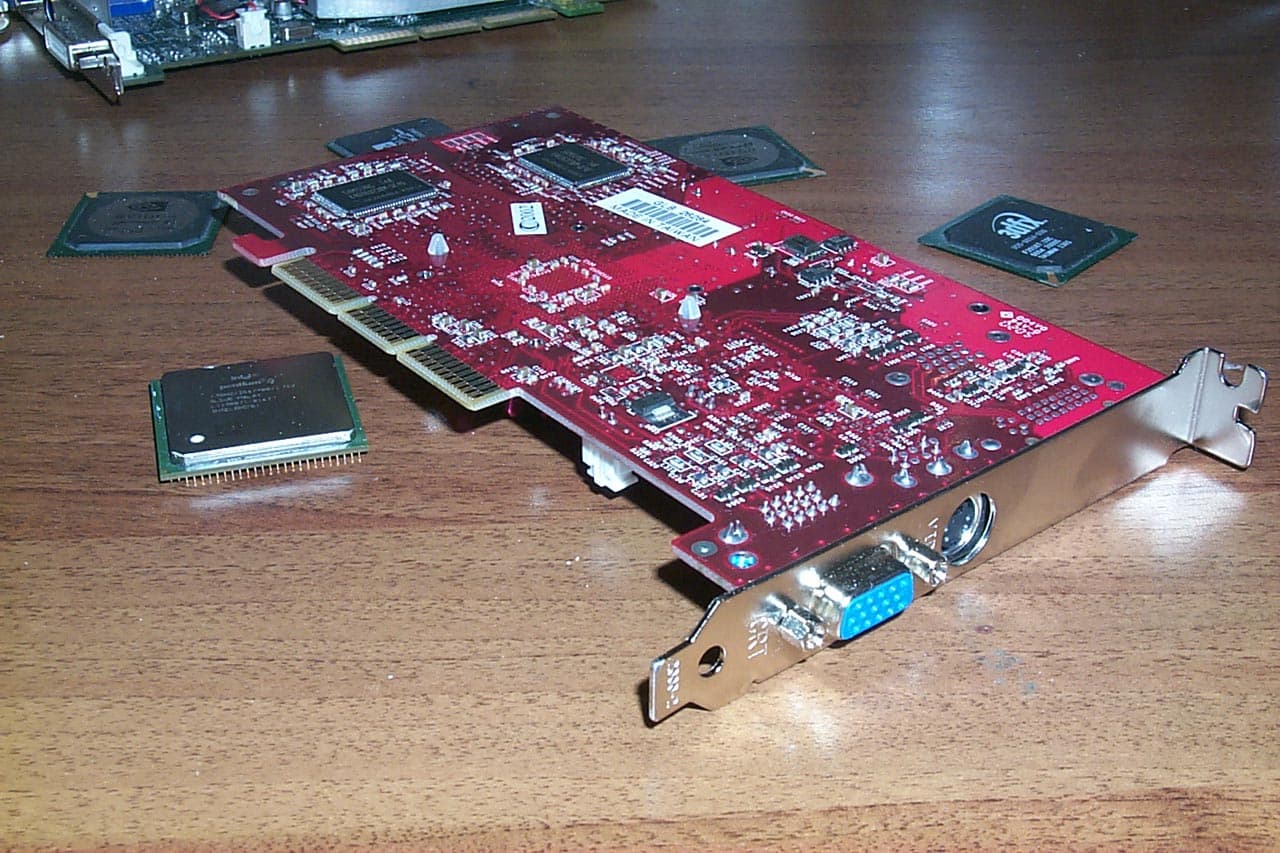

Gainward PowerPack GeForce4 MX440 Golden Sample
Память производства Samsung, время выборки 4ns. Частота работы видеокарты 290/200 (400) МГц при обычном режиме и 290/220 (440) МГц при экстремальном режиме.


Сравнение с эталонным дизайном, вид спереди Reference card NVIDIA GeForce4 MX 440
Inno3D Tornado GeForce4 MX440

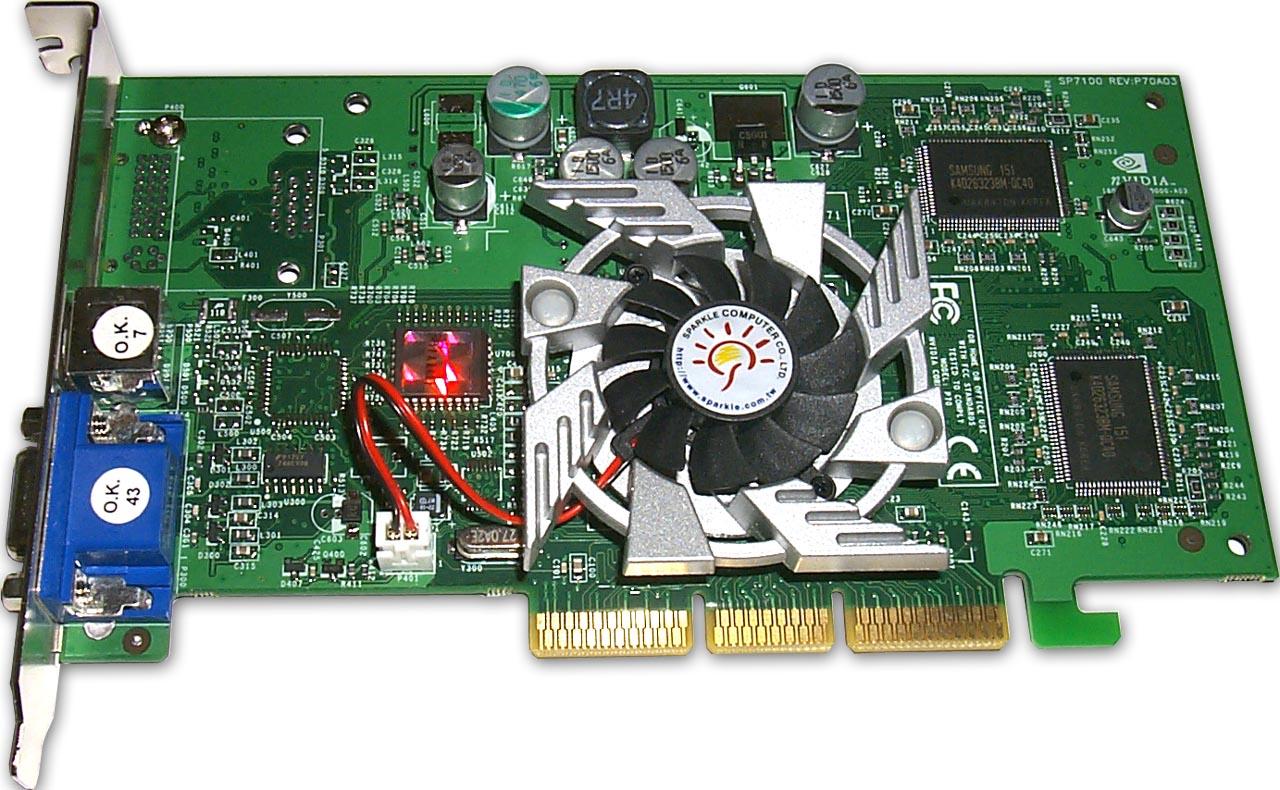

Sparkle GeForce4 MX440

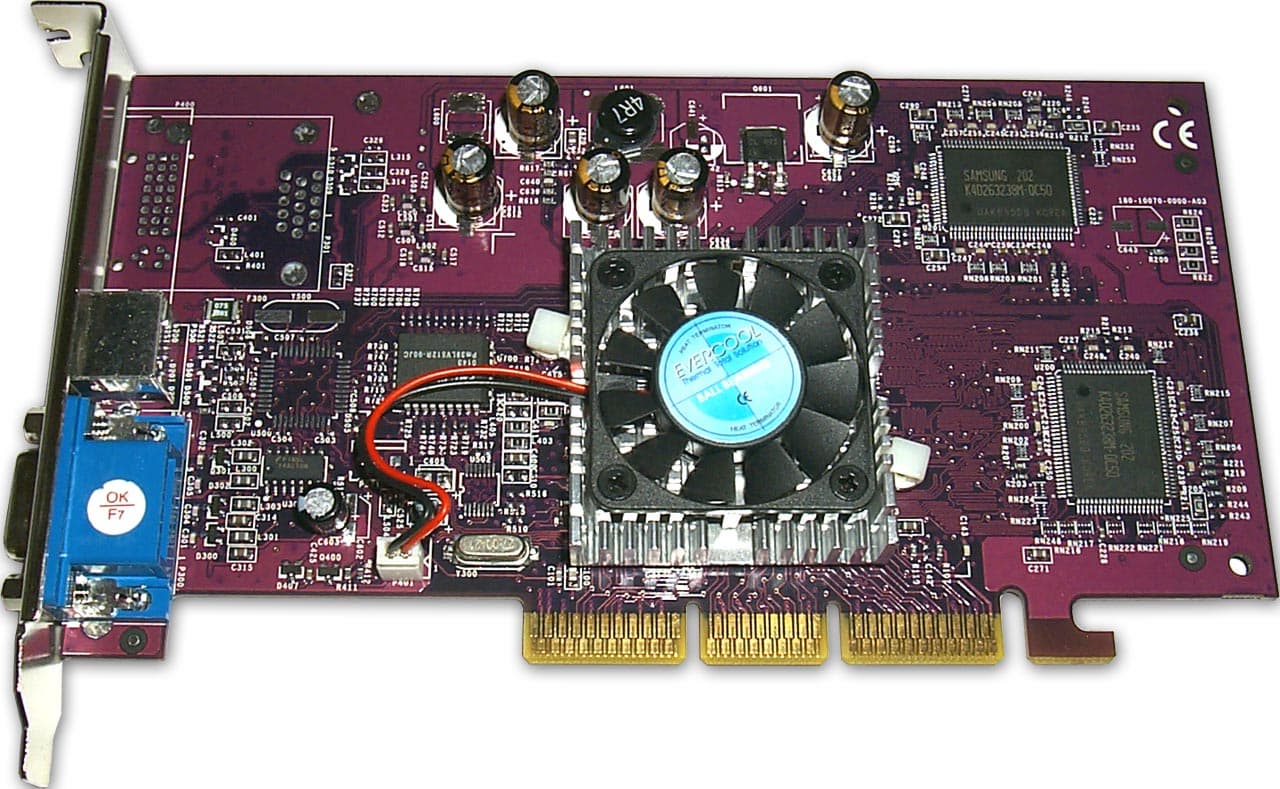

Palit Daytona GeForce4 MX440

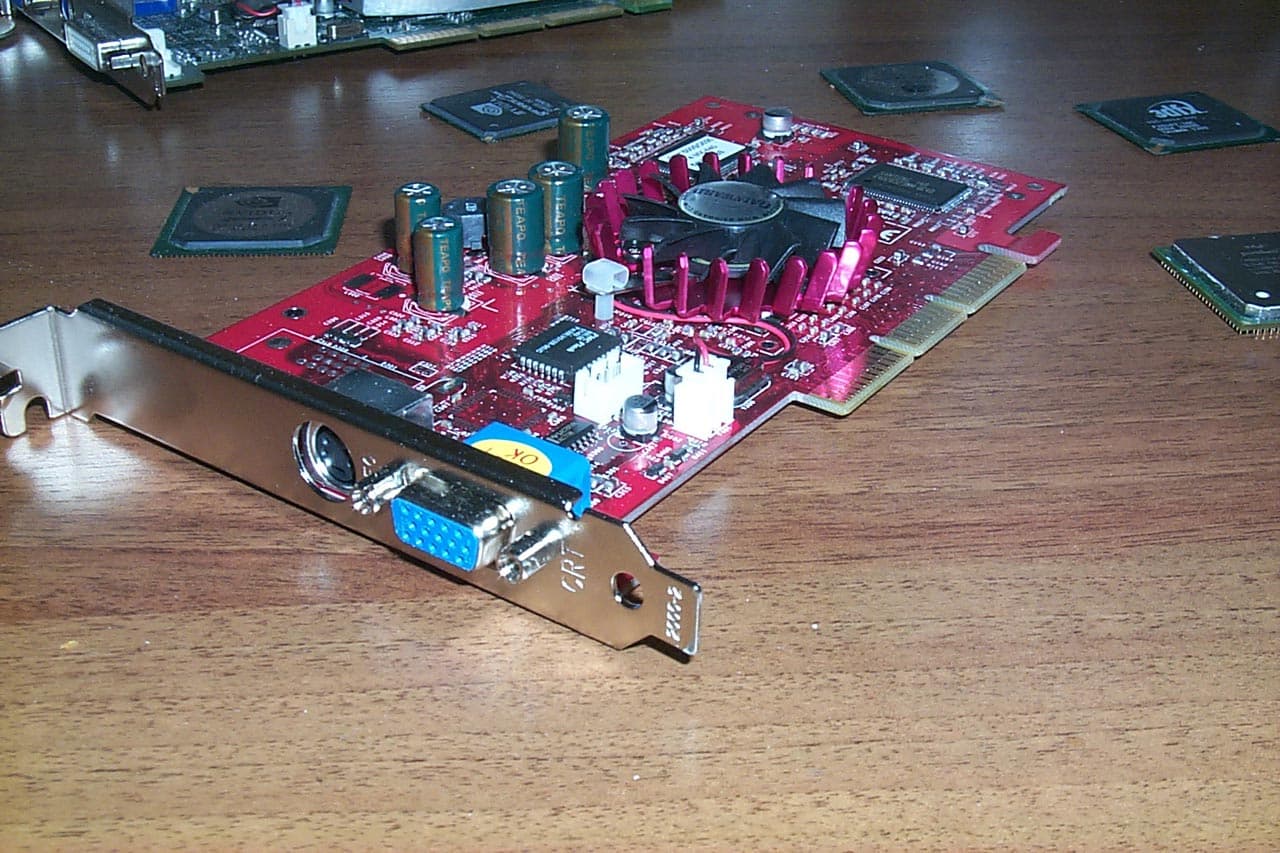

Gainward PowerPack GeForce4 MX440 Golden Sample

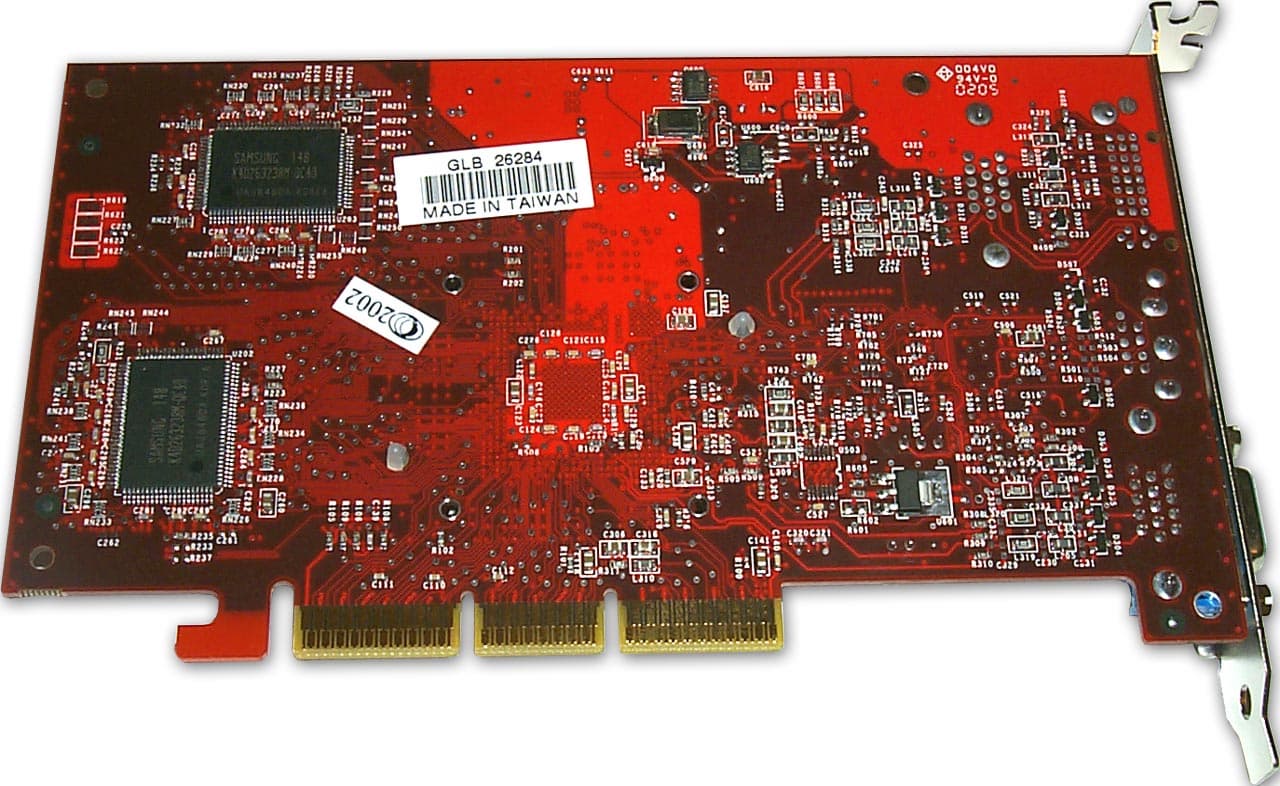

Сравнение с эталонным дизайном, вид сзади Reference card NVIDIA GeForce4 MX 440

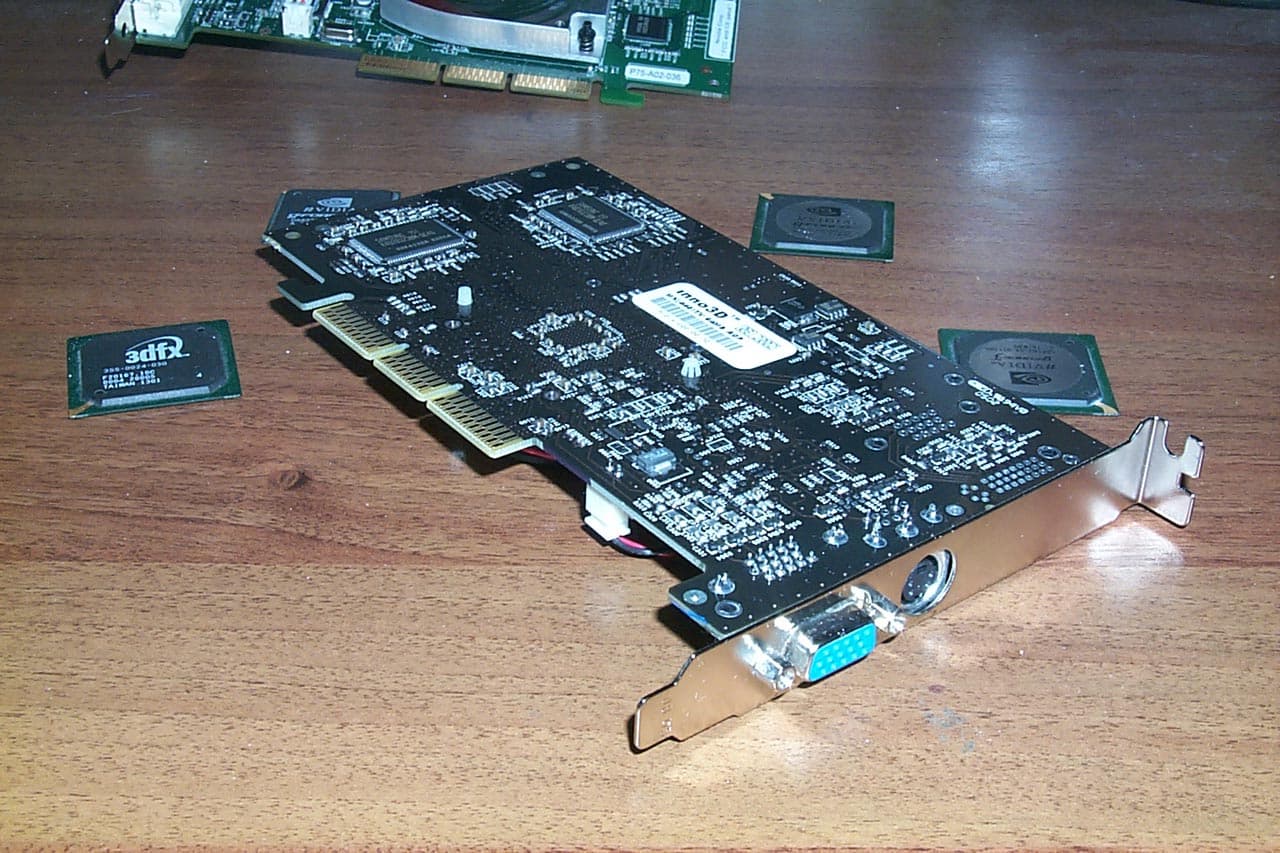

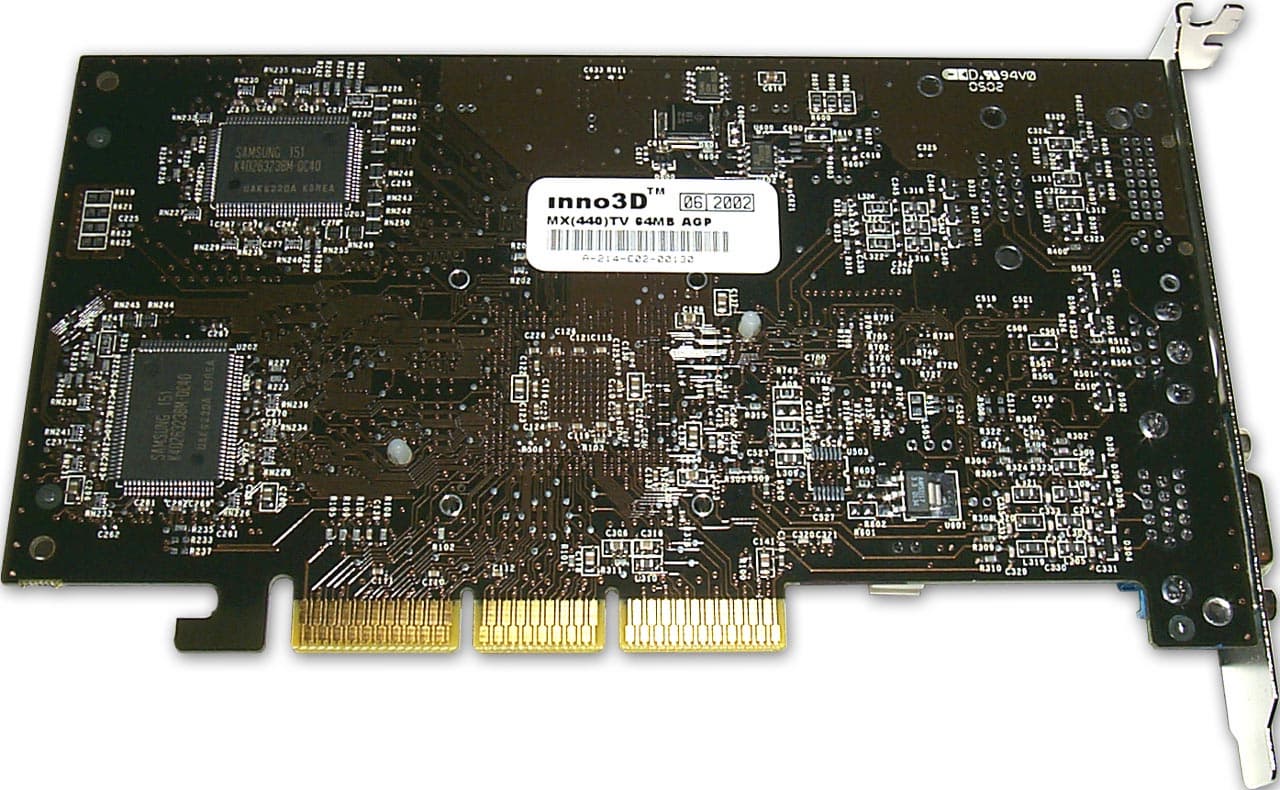

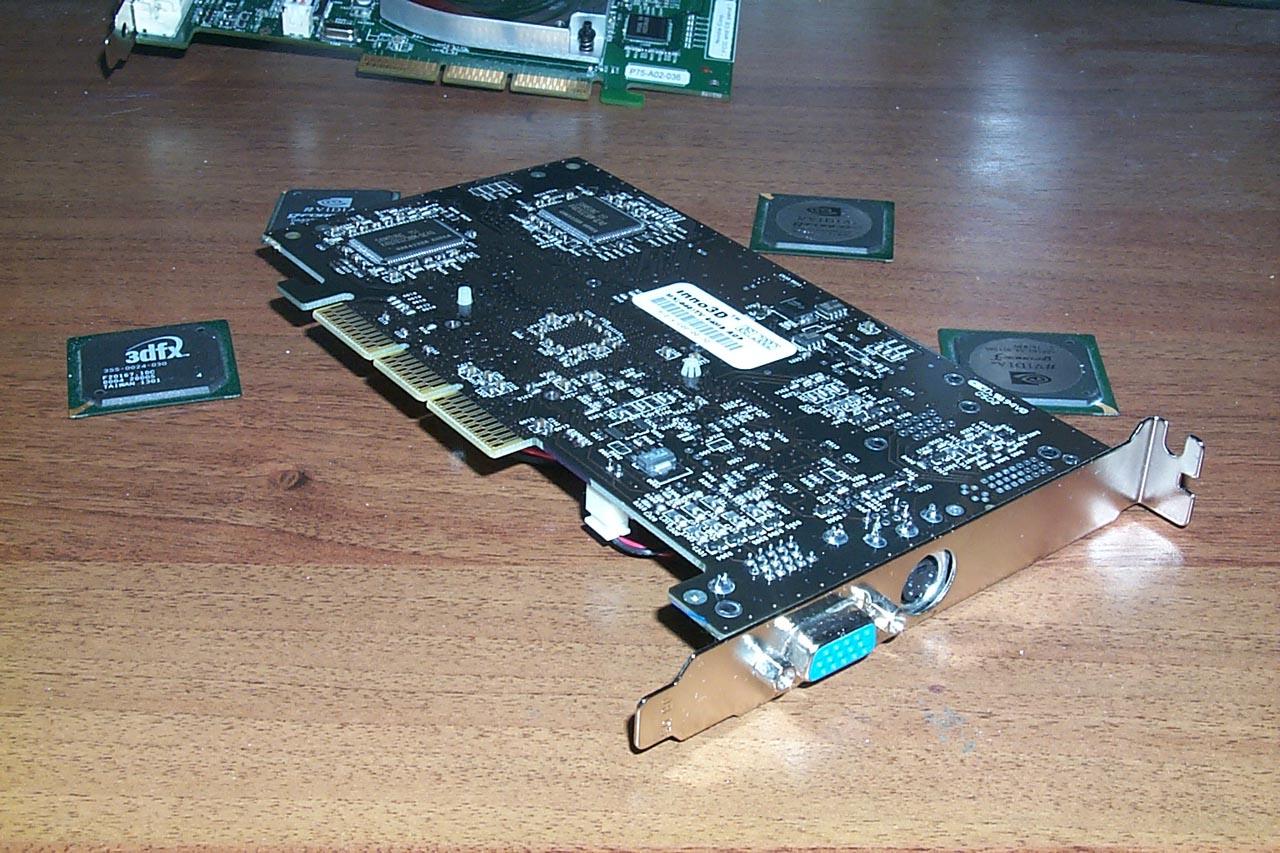

Inno3D Tornado GeForce4 MX440

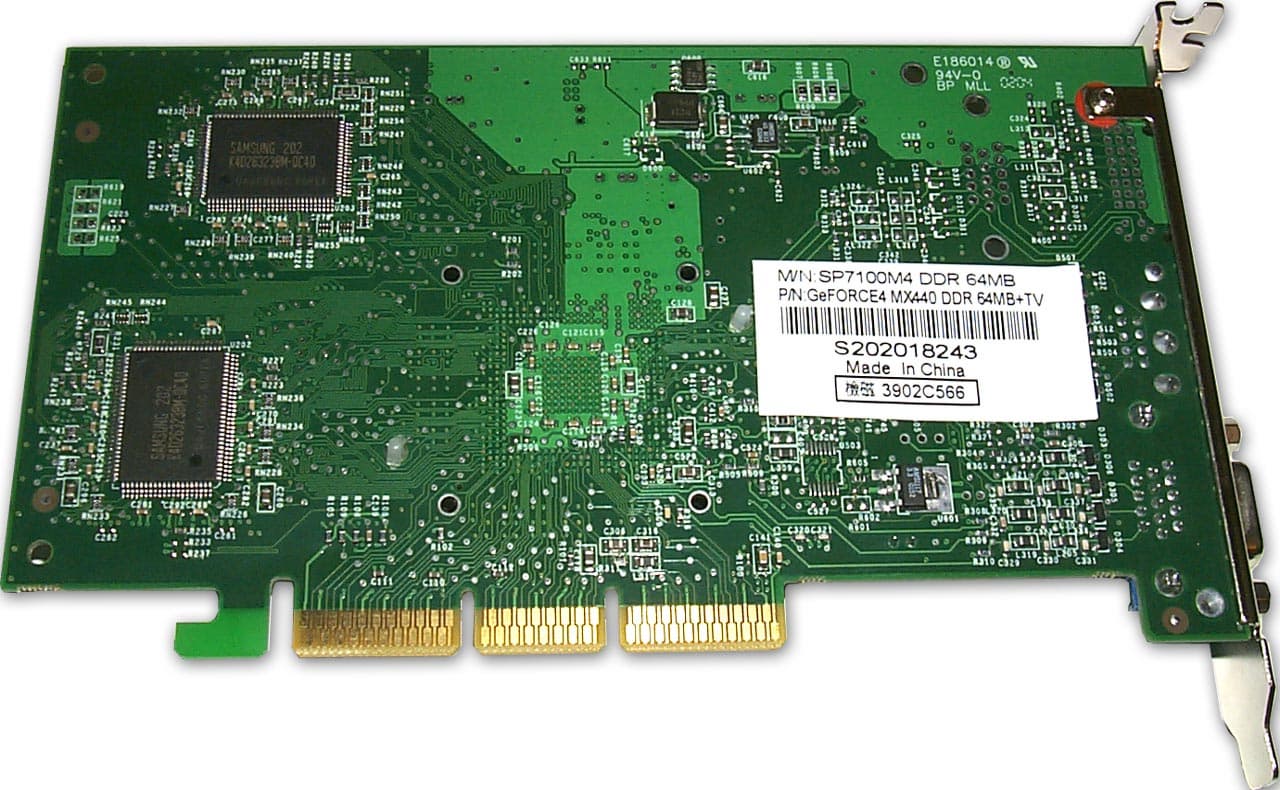

Sparkle GeForce4 MX440

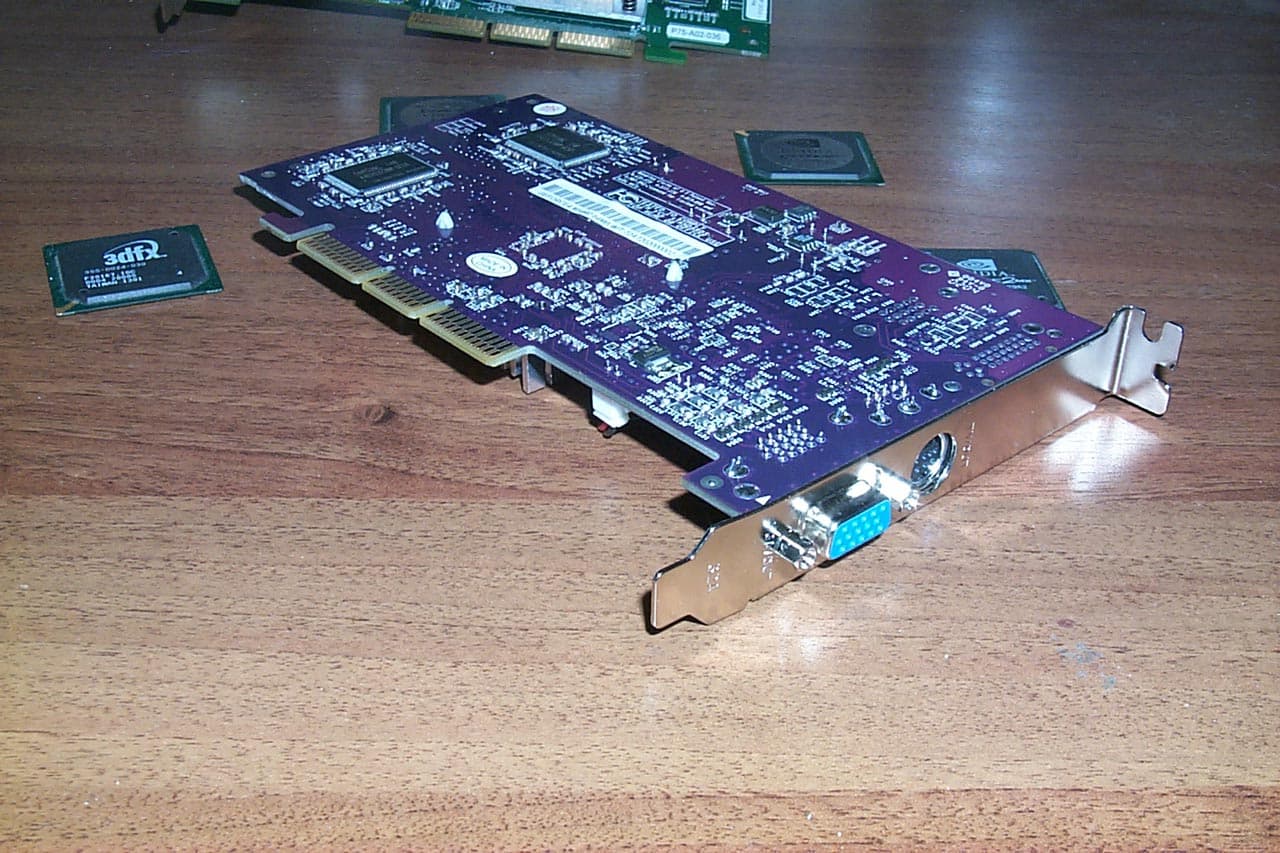

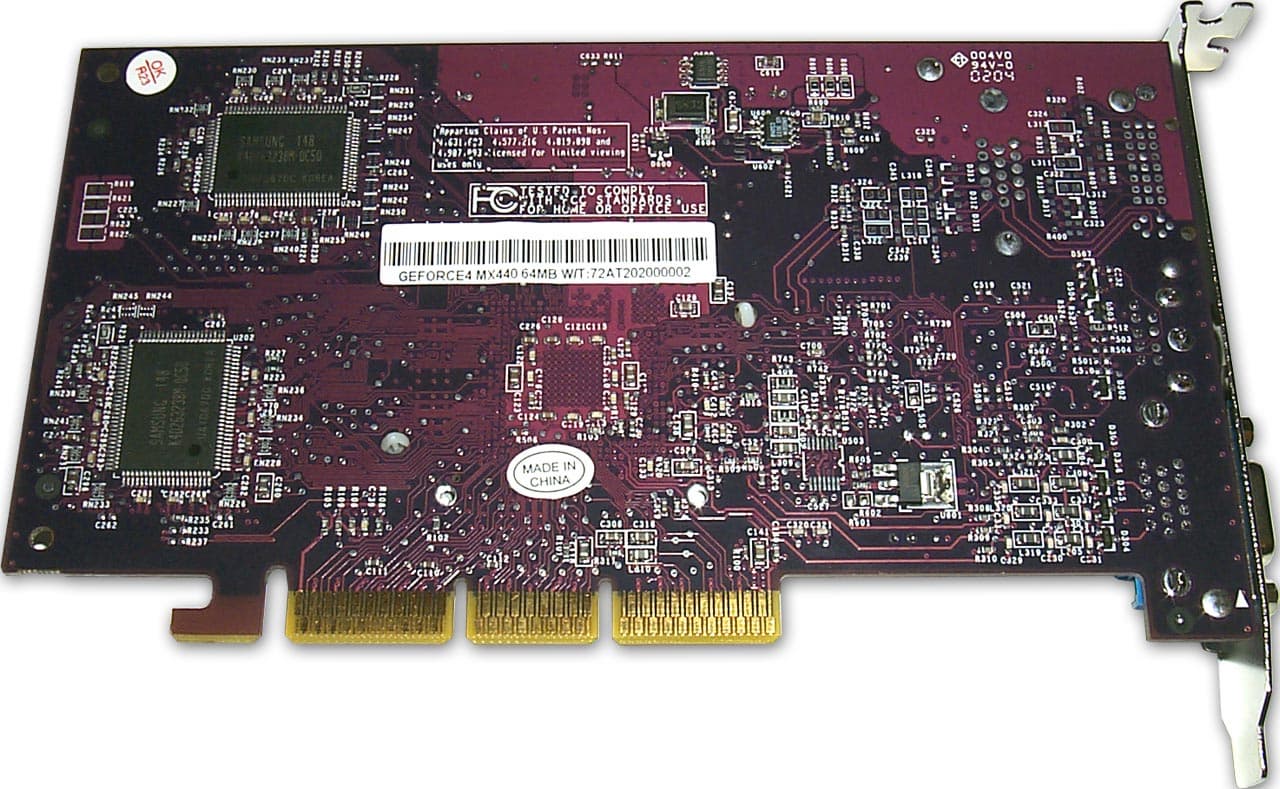

Palit Daytona GeForce4 MX440
Gainward PowerPack GeForce4 MX440 Golden Sample


Как можно увидеть из представленных фотографий, все видеокарты, кроме Palit Daytona GeForce4 MX 440, комплектуются памятью со временем выборки 4ns, что означает потенциальную способность работы ее на 250 (500) МГц. Почему потенциальную? Ниже расскажем.

Также можно понять, что все 4 карты представляют собой размноженную копию эталонной карты. Только лак на текстолите имеет разные цвета, вот и все отличия. Хотя… Вот кулеры. Они-то точно отличаются. Просто, по-видимому, компаниям уже нечего вносить в конструктивы самих плат, вся дизайнерская мысль уходит на охлаждающие устройства :-). Надо иметь в виду, что частота работы GeForce4 MX 440 в принципе не требует сильного охлаждения (например, ASUSTeK вообще не ставит на свои карты кулера с вентилятором, ограничившись пассивным игольчатым радиатором).

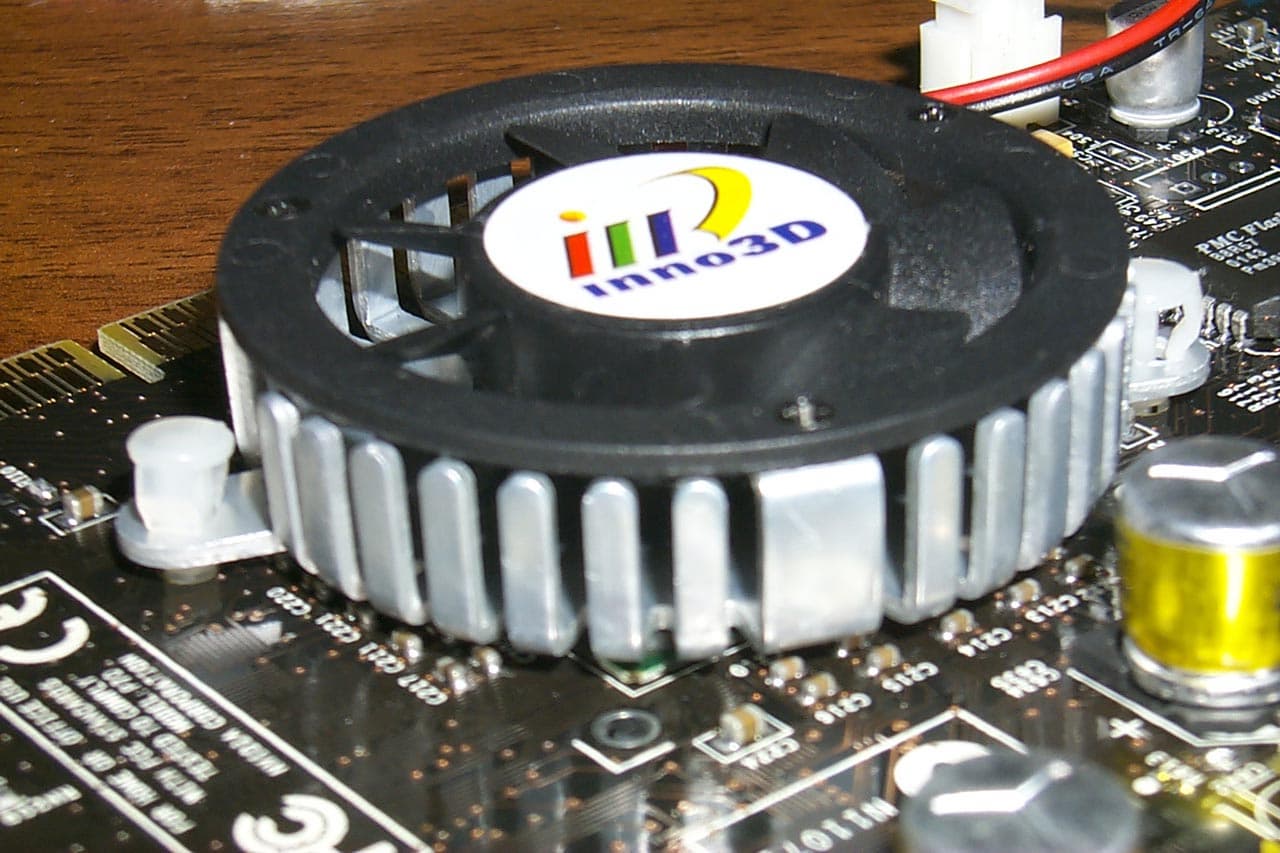

Inno3D Tornado GeForce4 MX440
Самый обычный кулер, конструкция проста до безобразия :-) — площадка из алюминевого сплава с загнутыми "лепестками", которые служат ребрами охлаждения.

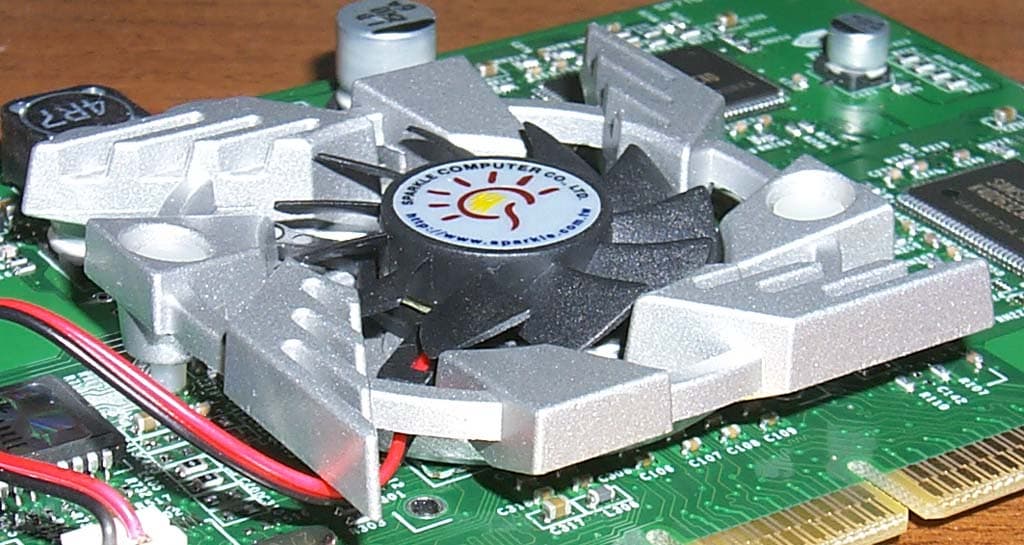

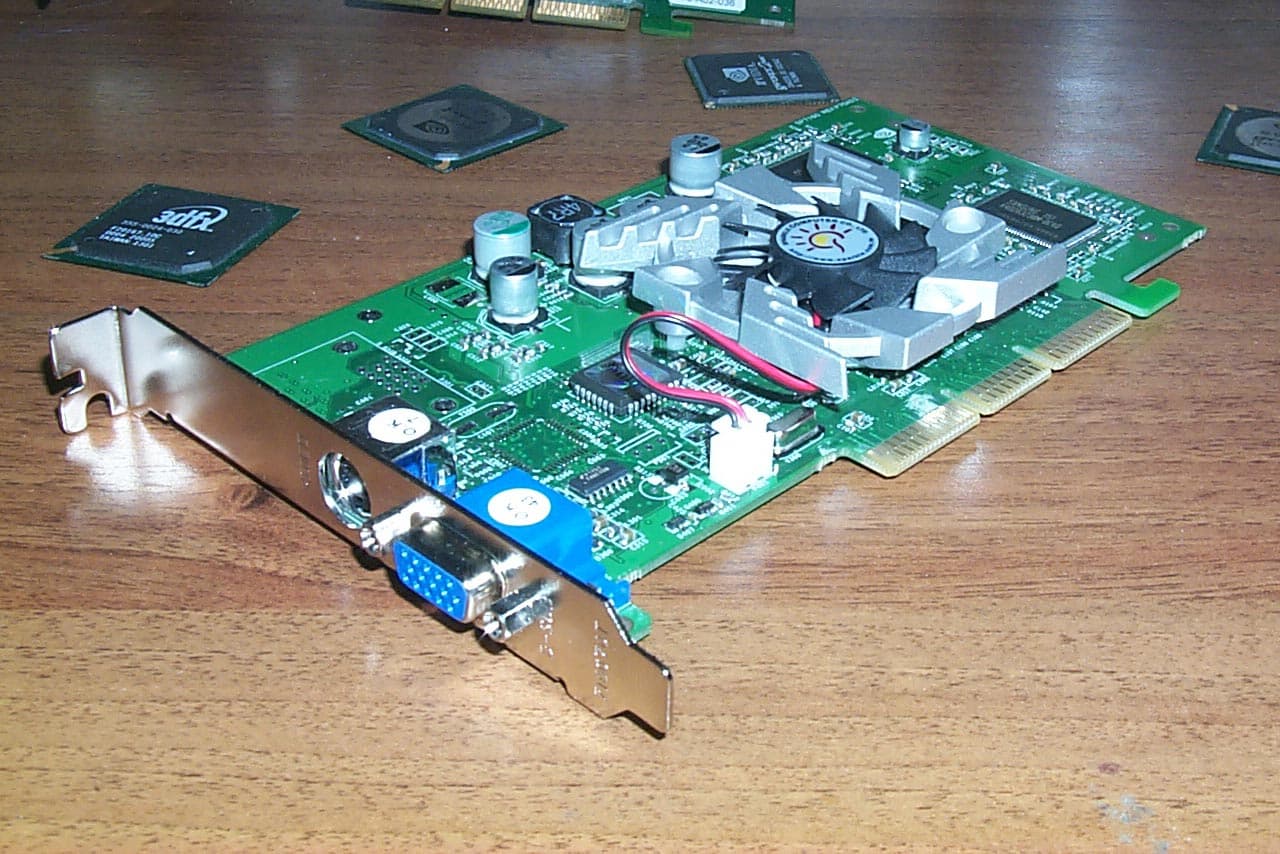

Sparkle GeForce4 MX440

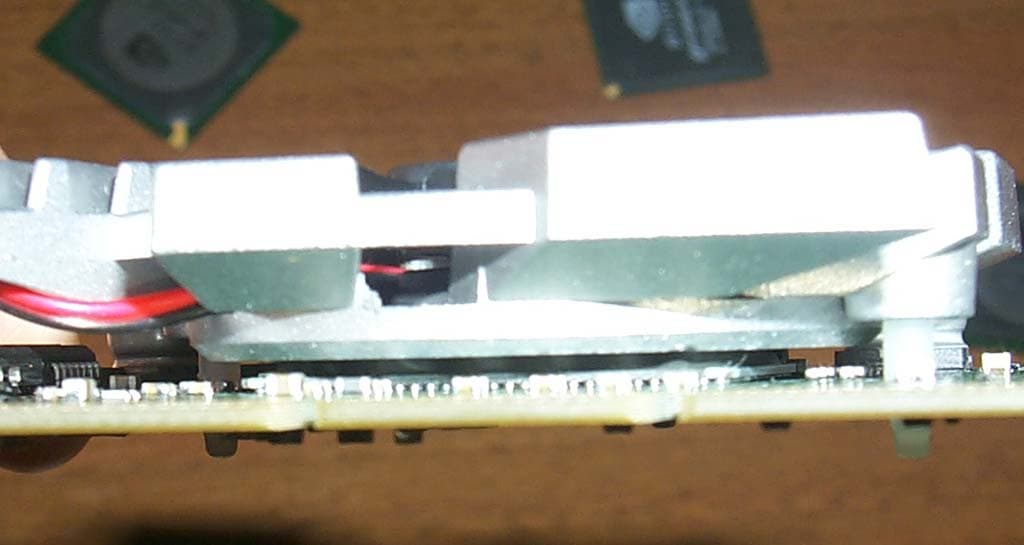

Это самая оригинальная конструкция из всех, что мы видели у карт семейства MX440. Нечто напоминающее как звезду в авангардном стиле, так и застывшее вращающееся колесо с разбегающимися лепестками. Надо похвалить дизайнеров компании Sparkle за создание такого стильного кулера. Эффективность также вполне высока, поскольку радиатор представляет собой цельнометаллическое изделие.
Palit Daytona GeForce4 MX440

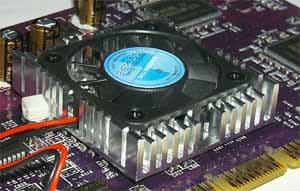

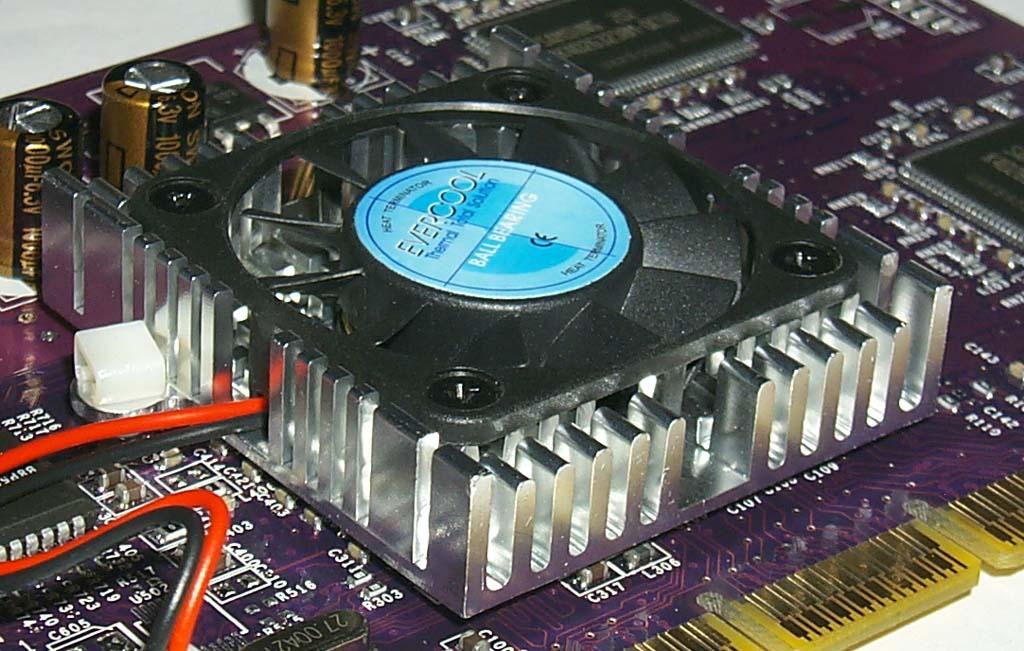

Традиционная конструкция радиатора с небольшим количеством ребер плюс вентилятор. Уже на протяжении нескольких лет компания Palit использует эту конструкцию практически на всех своих картах.

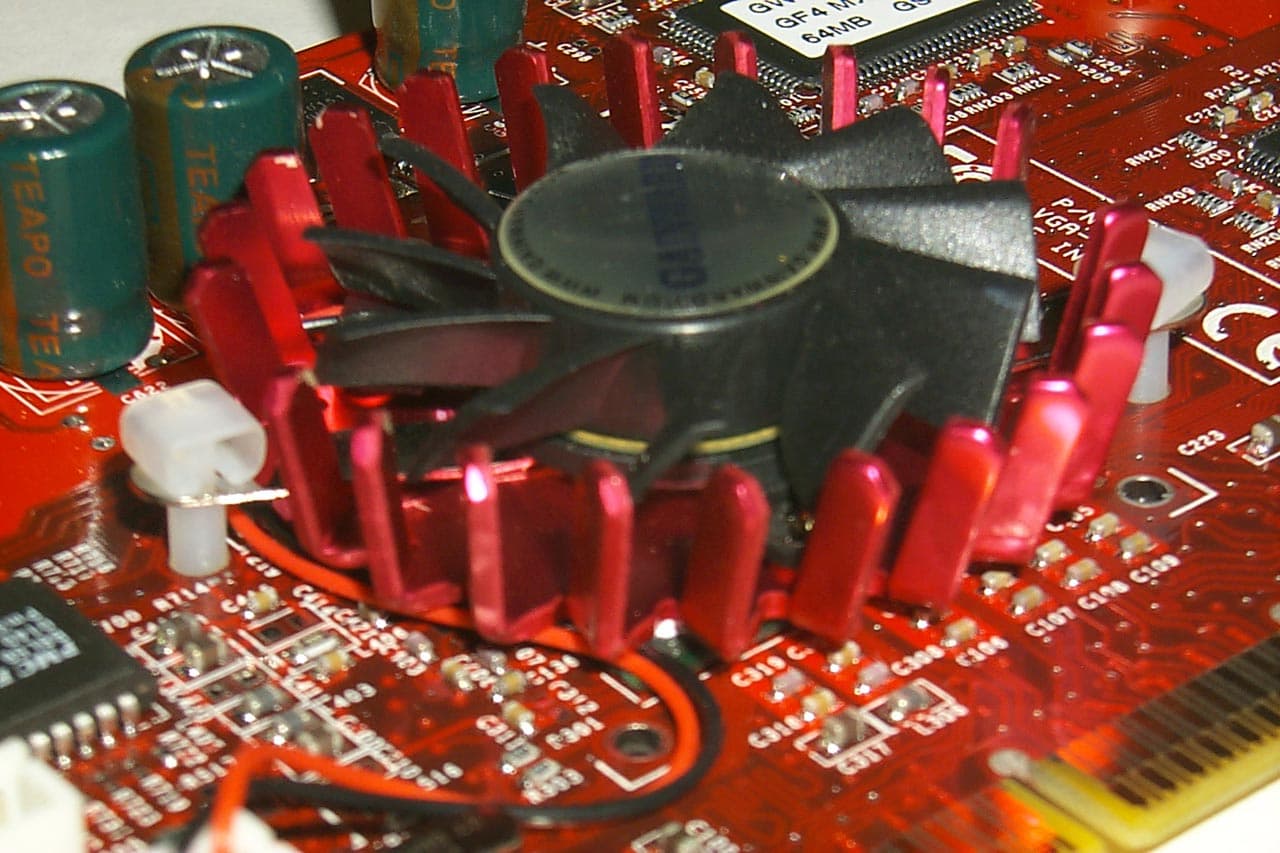

Gainward PowerPack GeForce4 MX440 Golden Sample
Мы уже привыкли видеть на картах компании Gainward охлаждающие устройства цилиндрической формы, схожие внешне с конструкцией кулера у Inno3D Tornado GeForce4 MX440. Однако, видимо, в честь весны и 8-го Марта дизайнеры фирмы решили из кулера сделать цветок. Но все же, надо думать не только о красоте, но и прямом назначении кулера. Только то, что для подобных карт не требуется интенсивное охлаждение, прощает достаточно низкую эффективность такого маленького радиатора.


Собственно, вот и все особенности протестированных карт. Как мы видим, производители упорно не устанавливают второе гнездо VGA, хотя посадочное место для него на PCB предусмотрено. И это очень странно (нет, не то, что место имеется на PCB, а то, что оно пустует). Ведь все, что нужно для активизации "двуголовости", имеется внутри GPU GeForce4 MX. Это может объясняться двумя причинами: либо есть проблемы в чипе GeForce4 MX440, либо это делается с маркетинговой целью: выпустить позже вторую ревизию карт с установленными вторыми "головами", но уже по более высокой цене (то есть продать почти одно и то же дважды).

Все четыре карты оснащены TV-out (я напомню, что он реализован c использованием возможностей самого GPU), практически у всех карт в комплекте поставки имеется переходник S-Video-to-RCA. Кстати, о комплекте поставок:

Inno3D Tornado GeForce4 MX440

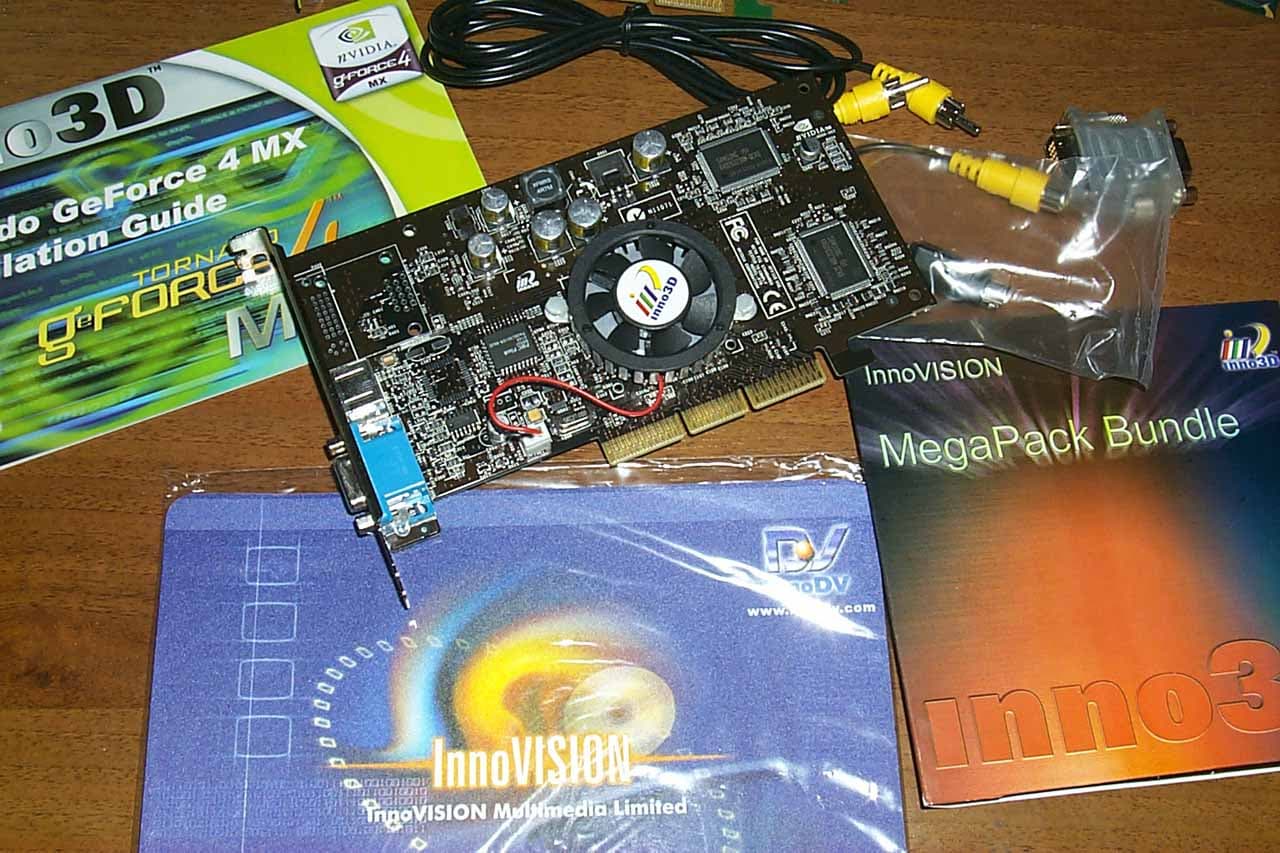

В поставку входит уже привычный набор: бандл дисков (драйверы, PhotoImpact), руководство пользователя, переходники S-Video-to-RCA и DVI-to-VGA, фирменный коврик для мыши.

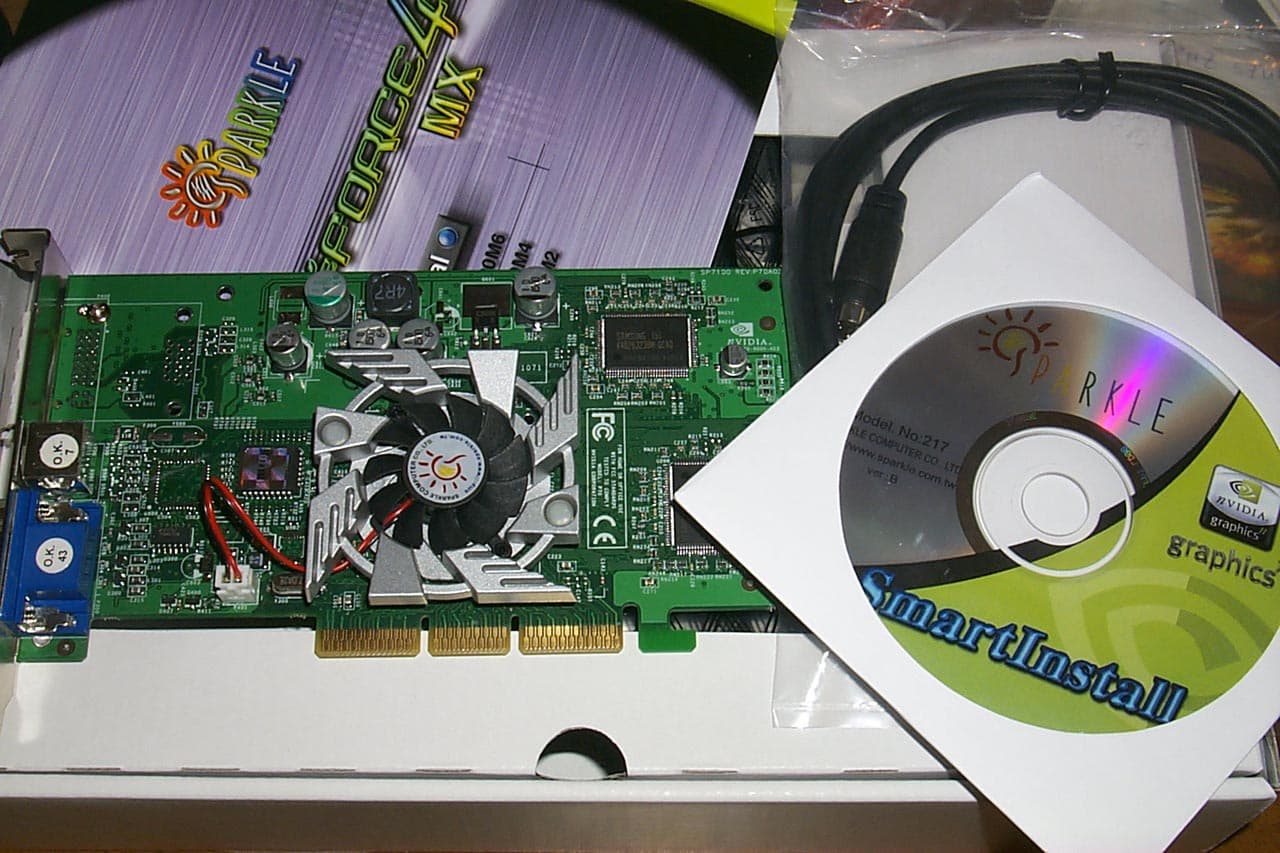

Sparkle GeForce4 MX440
Поставка тривиальна: руководство пользователя, диск с драйверами, переходник S-Video-to-RCA, удлинитель S-Video.
Palit Daytona GeForce4 MX440

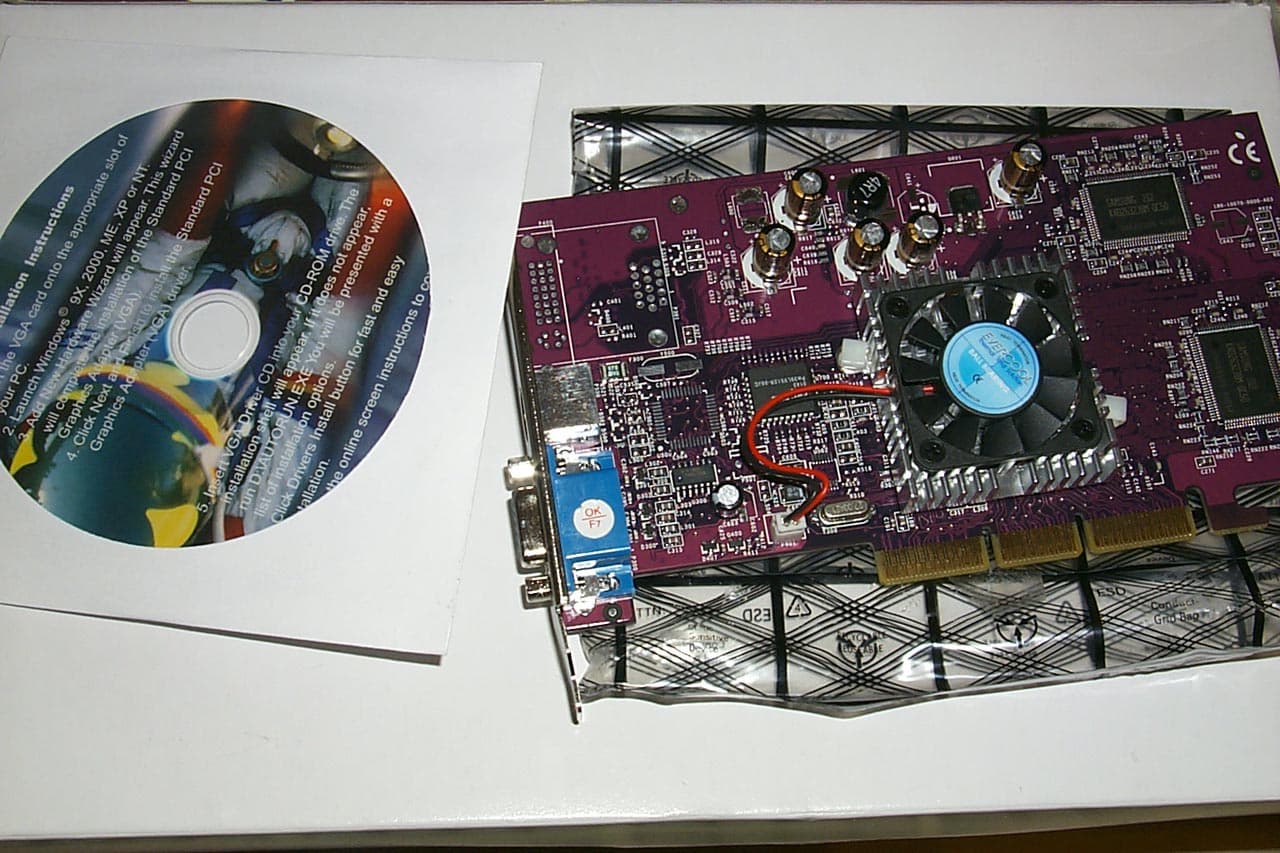

Самая простая поставка: карта и диск с драйверами (можно считать, что OEM).

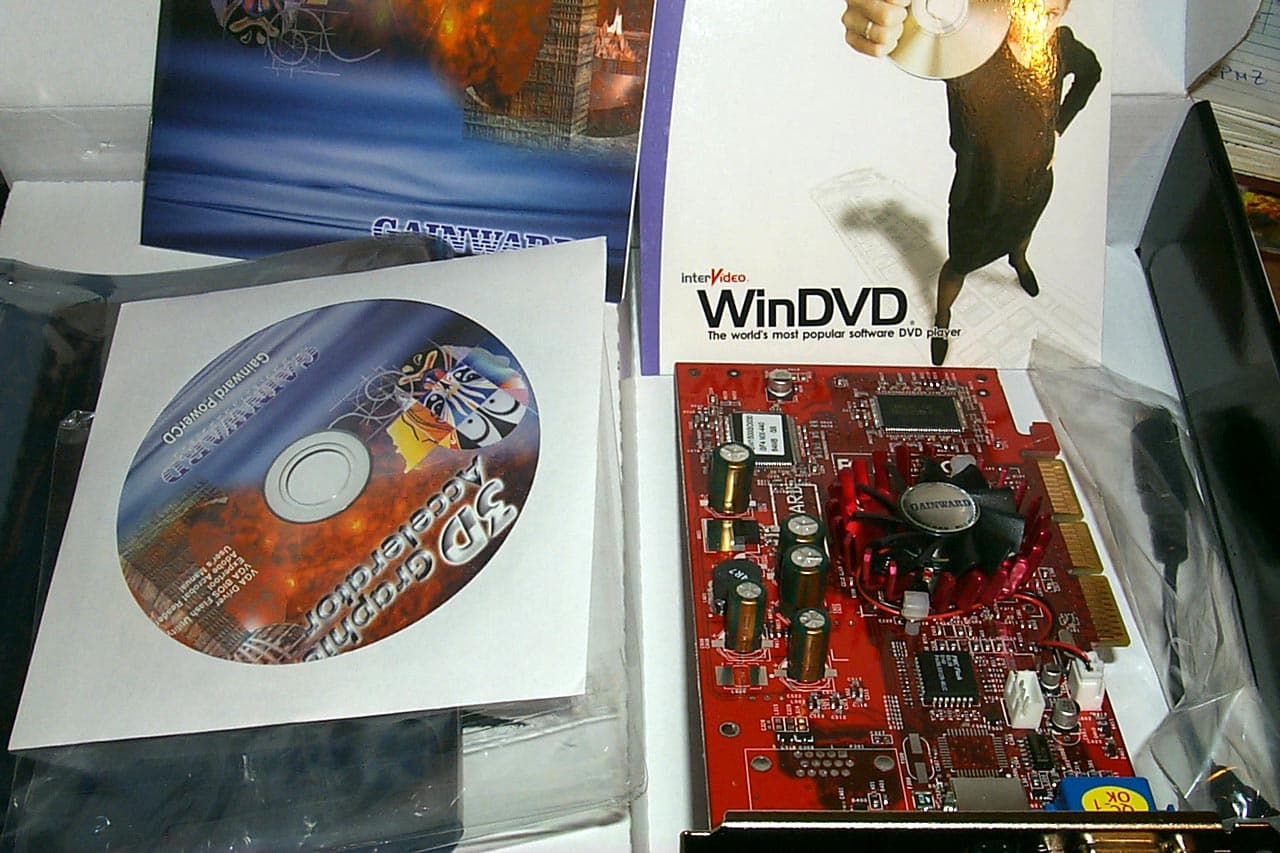

Gainward PowerPack GeForce4 MX440 Golden Sample
В комплект входит руководство пользователя, диск с драйверам, диск с WinDVD-плеером, переходник S-Video-to-RCA, удлинитель S-Video.


Все видеокарты поставляются в retail-упаковке (кроме карты от Palit, которая может быть в продаже как в коробке, так и в OEM-виде, впрочем, комплект поставки от OEM ничем не отличается).

Inno3D Tornado GeForce4 MX440
Прошу обратить внимание на общий дизайн коробки (не вдаваясь в мелочи).
Sparkle GeForce4 MX440
Как мы видим, две коробки из четырех очень схожи. А если вспомнить предыдущий материал и посмотреть на упаковку Prolink PixelView GeForce4 MX440, то можно увидеть такой же дизайн.
Palit Daytona GeForce4 MX440
К нам эта карта попала в белой коробке, поэтому приведу фотографию с сайта производителя
Gainward PowerPack GeForce4 MX440 Golden Sample
А вот на эту упаковку прошу обратить внимание. На лицевой стороне можно только из маленькой наклейки внизу слева узнать что в коробке находится именно GeForce4 MX440. А на обороте… фотография GeForce4 Ti 4600. Хотя есть и надпись, многозначительно гласящая, что у карты внутри коробки имеются не все перечисленные функции, а за подробностями следует обращаться на лицевую сторону упаковки. Налицо вариант общей упаковки для всей серии GeForce4. Я считаю, что это нечестный способ экономить на выпуске коробки именно для GeForce4 MX. Ведь найдется немало неопытных пользователей, которые не заметят скромную наклейку слева внизу, а в остальном упаковка гласит, что в ней ПРОСТО GeForce4. С фотографией Ti 4600. Сами понимаете. Такая известная компания как Gainward могла бы и потратиться на выпуск отдельной упаковки для GeForce4 MX 440.


На этом рассмотрение особенностей карт мы заканчиваем. По поводу TV-out добавить к предыдущему материалу мне нечего.

Разгон

Inno3D Tornado GeForce4 MX440 270/400 -> 305/460 MHz
Sparkle GeForce4 MX440 270/400 -> 305/470 MHz
Palit Daytona GeForce4 MX440 270/400 -> 290/460 MHz
Gainward PowerPack GeForce4 MX440 Golden Sample 290/440 -> 310/470 MHz


Как видно, наличие 4ns памяти мало чего дало протестированным картам в плане разгона. Даже на 250 (500) МГц (штатной частоте для такой памяти) уже были замечены артефакты на экране. Разгон GPU тоже мало воодушевил.

Подчеркну два важных момента:

  • при разгоне обязательным условием является наличие дополнительного охлаждения, в частности, обдувающего карту (прежде всего, ее память) вентилятора:

  • разгон любой карты зависит от конкретного экземпляра, и поэтому нельзя обобщать вышеприведенные возможности повышения частот на все видеокарты этой марки и даже серии. Показатели разгона мы приводим только как интересное явление; они ни в коей мере не входят в состав обязательных характеристик видеокарты.

Установка и драйверы

Рассмотрим конфигурацию тестового стенда, на котором проводились испытания карт:

  • Компьютер на базе Pentium 4 (Socket 478):
    • процессор Intel Pentium 4 2200 (L2=512K);
    • системная плата ASUS P4T-E (i850);
    • оперативная память 512 MB RDRAM PC800;
    • жесткий диск Quantum FB AS 20GB;
    • операционная система Windows XP.

На стенде использовались мониторы ViewSonic P810 (21") и ViewSonic P817 (21").

При тестировании применялись драйверы от NVIDIA версии 27.50. VSync отключен, технология S3TC ОТКЛЮЧЕНА.

Для сравнительного анализа приведены показания видеокарт:

  • MSI GF4MX440 (GeForce4 MX 440, 270/200 (400) МГц, 64 МБ);
  • Gainward GeForce2 Ti/500 (250/200 (400) МГц, 64 МБ);
  • ATI RADEON 7500 (RADEON 7500, 290/230 (460) МГц, 64 МБ, driver 6.043).

Результаты тестов

Относительно 2D-графики могу сказать, что у всех потестированных карт качество находится на высоком уровне, позволяющим комфортно работать в разрешении 1600х1200х75Гц и 1280х1024х100Гц. Разумеется, предполагается, что монитор — высококачественный, а также при возможности используется подключение через BNC. Еще стоит добавить, что 2D-качество — вещь субъективная и зависит от критериев оценщика, качества конкретного экземпляра и "дружбы" платы с определенным монитором.

Приступаем к оценке производительности видеокарты в 3D. В качестве инструментария мы использовали:

  • Serious Sam: The Second Encounter v.1.05 (Croteam/GodGames) — OpenGL, мультитекстурирование, Grand Cathedral demo, настройки тестирования: quality, S3TC OFF, Trilinear
  • Return to Castle Wolfenstein (MultiPlayer) (id Software/Activision) — OpenGL, мультитекстурирование, Checkpoint-demo, настройки тестирования — все на максимально возможном уровне, S3TC OFF, конфигурации можно скачать тут

Я объясню, почему мы используем мало тестов в обзорах. Дело в том, что, как я уже говорил, ежемесячно выходят 3DGiТоги, где есть много тестов, и которые дополняют картину, показанную в обзорных материалах. В данном материале мы лишь сравниваем несколько серийно выпускаемых карт между собой.

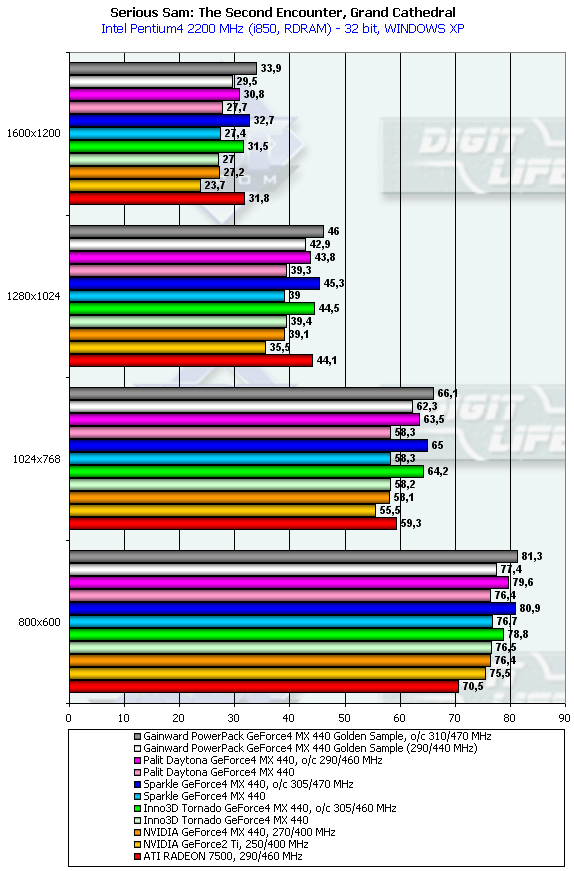

Serious Sam: The Second Encounter

Grand Cathedral, режим quality

Тестирование проводилось в режиме 32-битного цвета.

Хочу обратить внимание на то, как сильно реагирует RADEON 7500 на активизацию трех текстурных блоков на пиксельном конвейере, что позволяет эта игра. Несмотря на сложность графики, в старших разрешениях эта карта является лидером. Аутсайдером в данном тесте является GeForce2 Ti. Так что мы еще раз видим, что GeForce4 MX 440 является прекрасной заменой уже несколько устаревшему GeForce2.

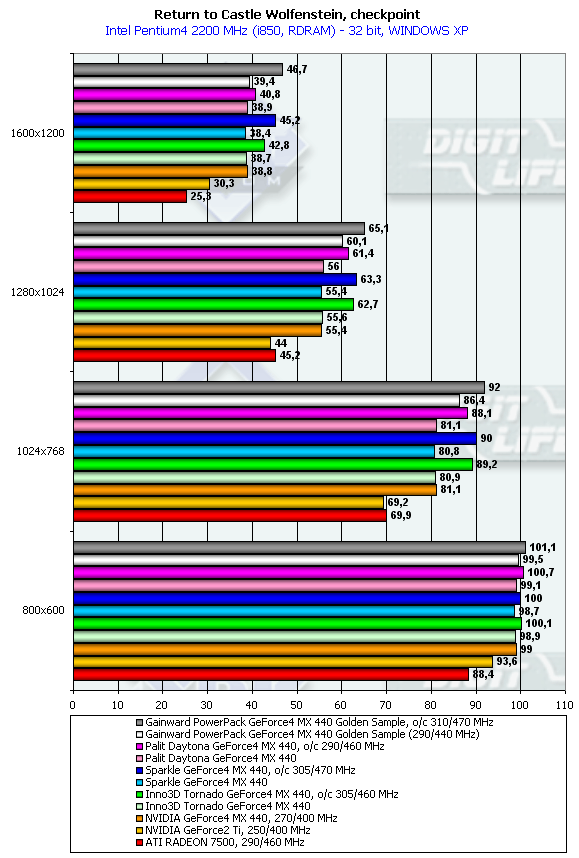

Return to Castle Wolfenstein (Multiplayer)

Checkpoint, режимы максимального качества

Тестирование проводилось в режиме 32-битного цвета при максимально возможной детализации и качестве текстур.

А этот тест резко сменил лидера, и RADEON 7500 стал почти аутсайдером, он только иногда опережает GeForce2 Ti. Безоговорочным лидером является GeForce4 MX 440.

DVD-проигрывание

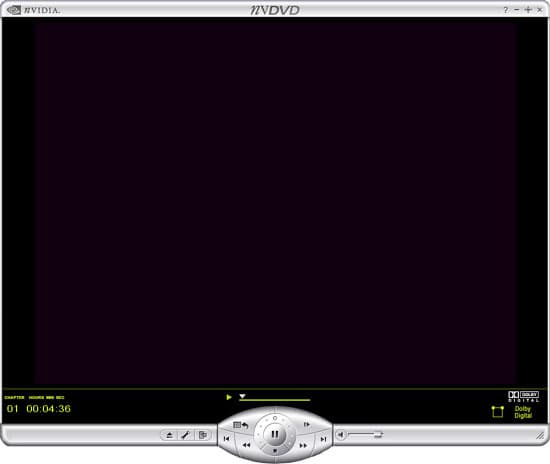

Как известно, GeForce4 MX обладает новым движком по декодированию MPEG2-потока. К сожалению, пока нет ни одного серийно выпущенного DVD-плеера, который умеет работать с этим движком. NVIDIA собирается в ближайшее время выпустить релиз своего плеера NVDVD:

Мы использовали бета-версию этого продукта для проверки работоспособности нового процессора.

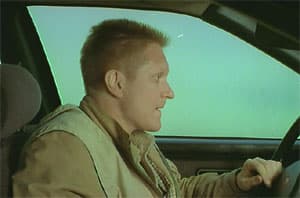

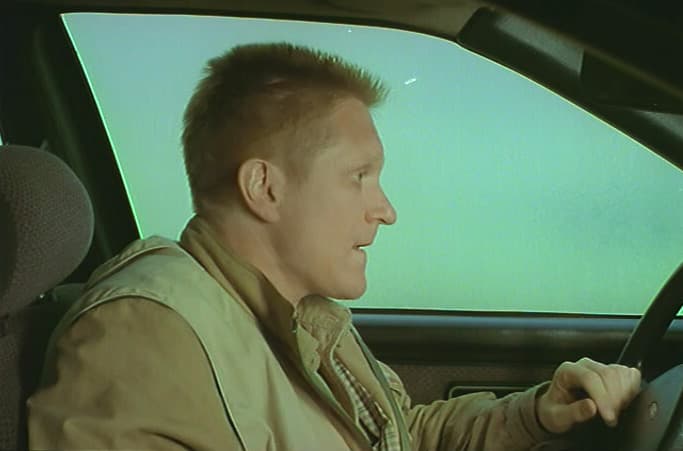

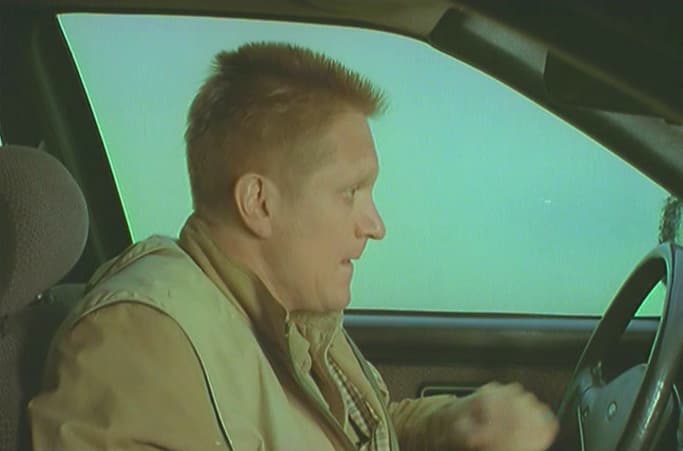

Первый пример

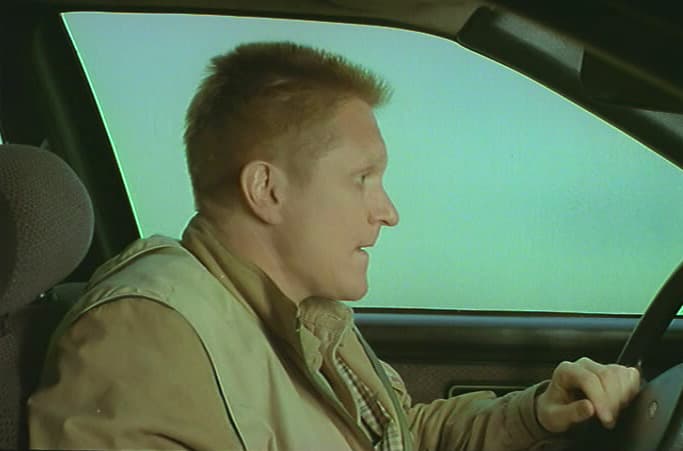

NVIDIA GeForce2 Ti

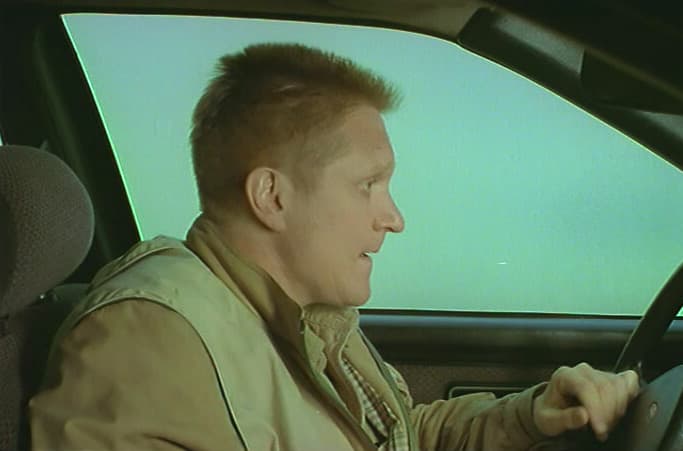

NVIDIA GeForce3
NVIDIA GeForce4 MX
ATI RADEON 7500

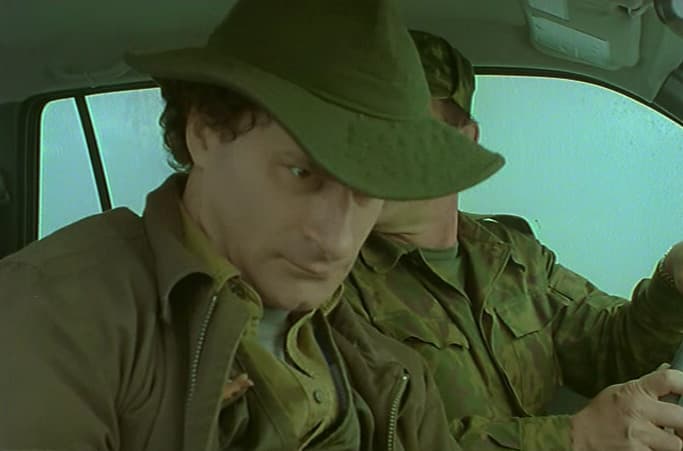

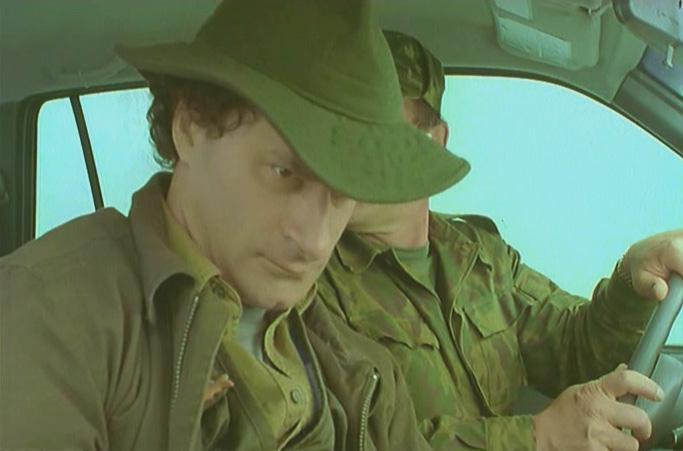

Второй пример
NVIDIA GeForce2 Ti
NVIDIA GeForce3
NVIDIA GeForce4 MX
ATI RADEON 7500

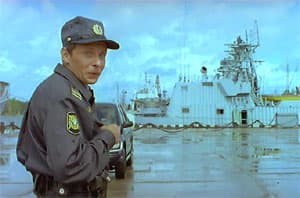

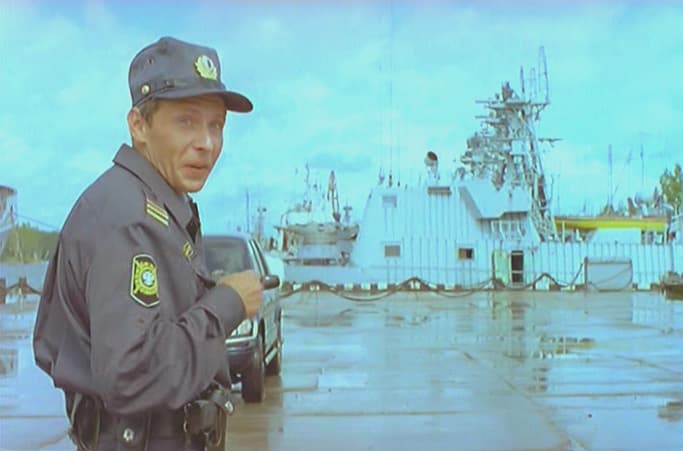

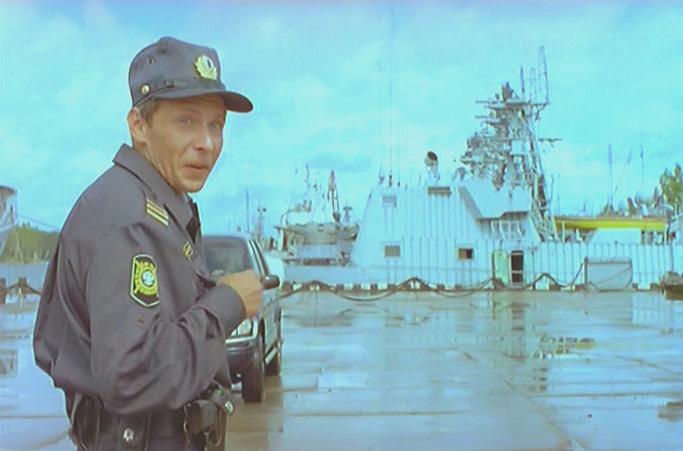

Третий пример
NVIDIA GeForce2 Ti
NVIDIA GeForce3

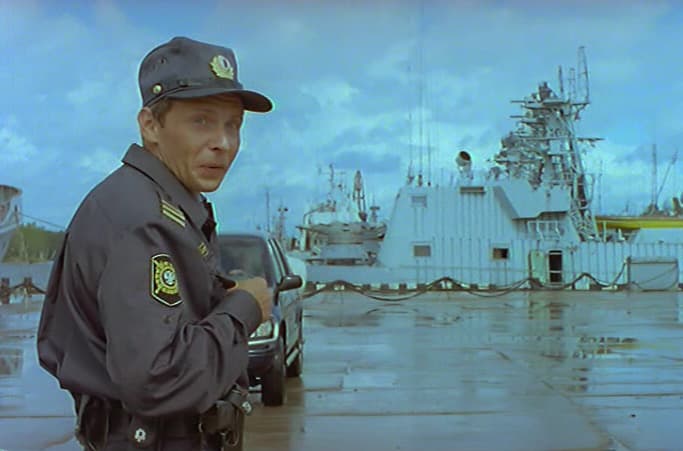

NVIDIA GeForce4 MX
ATI RADEON 7500


Думаю, что всем и так все понятно из приведенных скриншотов. Скажу лишь, что загрузка центрального процессора при работе NVDVD с GeForce4 MX 440 прыгала от 5% до 20% (вероятно, сказывается неотлаженность нового плеера). Обычные плееры (PowerDVD 4.0, WinDVD 3.2) пока неспособны полноценно работать с GeForce4 MX. Как только появятся новые версии плееров с полноценной поддержкой GeForce4 MX, а также выйдет финальная версия NVDVD, мы вернемся к рассмотрению качества проигрывания DVD и работе деинтерлейсинга.

Выводы

Мы рассмотрели очередные четыре серийно выпускаемых видеокарты на базе GeForce4 MX 440. Как и в предыдущем материале, можно сказать одно: такие акселераторы являются очень сильными соперниками как ATI RADEON 7500, так и GeForce2 Ti (последний они просто убивают). Надо отметить один общий недостаток — отсутствие DVI.

И еще: некоторые карты имеют прошивку BIOS, которая несовместима с рядом версий драйверов 27.* в Windows 9x. Дефект проявляется в виде мусора на экране и сплошных полос. Поправить можно перепрошивкой BIOS.

  1. Inno3D Tornado GeForce4 MX 440 представляет интерес хорошей комплектацией и при этом относительно невысокой ценой (но подчеркну, что существует много подделок под карты от InnoVision Multimedia, поэтому прошу тщательно следить за наличием на картах логотипа Inno3D, нанесенного краской).
  2. Sparkle GeForce4 MX 440 примечательна интересным дизайном, да и цена на нее нeвысока.
  3. Palit Daytona GeForce4 MX 440 на сегодня имеет практически самую низкую стоимость, что может сыграть решающую роль при покупке, однако комплект поставки у нее самый скудный.
  4. Gainward PowerPack GeForce4 MX 440 Golden Sample представляет собой самую интересную карту, однако и цена на нее почти самая высокая. Тем не менее, качество от Gainward, повышенные и гарантированно работоспособные частоты могут весьма сильно привлечь внимание к этой карте.

Более полные сравнительные характеристики видеокарт этого и других классов вы можете увидеть также в наших 3DGiТогах.

Плюсы:

  • Очень хорошая производительность в 3D-графике (выше, чем у GeForce2 Ti — карт);
  • Отличное качество исполнения всех протестированных экземпляров;
  • Хорошая комплектация Retail-поставки у карт от InnoVision и Gainward;
  • Повышенные частоты у карты от Gainward;
  • Относительно низкие цены у плат от Palit и Sparkle (ниже $110-115 на начало марта);
  • Оснащение ряда карт более быстрой 4ns памятью.

Минусы:

  • Скудные комплекты поставок у Palit и Sparkle.


Благодарим компанию Atlantic Computers за предоставленную видеокарту
