Обзор видеокарты ATI RAGE FURY PRO VIVO


Еще в конце 1999 года фирма ATI выпустила в свет новый чипсет ATI RAGE 128 PRO. Тогда же мы рассматривали видеокарту на этом чипсете от ATI — RAGE FURY PRO. Кроме того, недавно, сравнивая видеокарты стоимостью до 100$, мы также протестировали такую плату с 16-ю мегабайтами памяти. Как я уже тогда отмечал, карты серии RAGE FURY PRO дают пользователю достаточно высокую производительность, сравнимую не только с платами на NVIDIA Riva TNT2, но и подчас даже с видеоплатами на базе NVIDIA GeForce256. Однако, приходится опять и опять сетовать на то, что ATI опаздывает со своевременным выпуском продуктов подобного класса. Будучи выпущенными еще летом 1999 года, эти карты могли бы занять довольно приличный кусок рынка, ведь цена плат серии ATI RAGE FURY PRO сравнима со стоимостью плат на NVIDIA Riva TNT2. Но приходится констатировать, что платы на ATI RAGE 128 PRO только-только начинают робко появляются на рынке.

Когда мы касались серии ATI RAGE FURY PRO в первый раз, было отмечено, что ATI анонсировала целую линейку плат на чипсете ATI RAGE 128 PRO. Две платы из этой линейки мы уже рассмотрели. Однако, плат с установленным чипом ATI RAGE Theater, который отвечает за мультимедийные функции видеокарты, а именно, ТВ-вход и выход, мы до настоящего момента не видели. И вот, наконец, такая карта под названием ATI RAGE FURY PRO VIVO появилась в нашей лаборатории. Суффикс VIVO — это аббревиатура от Video Input Video Output.

Плата

Основные харакеристики ATI RAGE FURY PRO VIVO:

  • ATI RAGE 128 PRO, 128-bit
  • 8 Million Polygons/sec, 250 Million Pixels/sec
  • 300 MHz RAMDAC resolution up to 1920x1440
  • 32-bit Z-buffer/stencil
  • Display Modes:

    Resolution Colors Vertical Refresh Rate
    640x480 8/16/32 bits 60Hz to 240Hz
    800x600 8/16/32 bits 60Hz to 240Hz
    1024x768 8/16 bits 60Hz to 240Hz
    1024x768 32 bits 60Hz to 200Hz
    1152x864 8/16 bits 60Hz to 200Hz
    1152x864 32 bits 60Hz to 170Hz
    1280x960 8/16 bits 60Hz to 170Hz
    1280x960 32 bits 60Hz to 150Hz
    1280x1024 8/16 bits 60Hz to 170Hz
    1280x1024 32 bits 60Hz to 150Hz
    1600x900 8/16 bits 60Hz to 150Hz
    1600x900 32 bits 60Hz to 120Hz
    1600x1200 8/16 bits 60Hz to 120Hz
    1600x1200 32 bits 60Hz to 100Hz
    1920x1080 8/16 bits 60Hz to 100Hz
    1920x1080 32 bits 60Hz to 85Hz
    1920x1200 8/16 bits 60Hz to 85Hz
    1920x1200 32 bits 60Hz to 85Hz
    1920x1440 8/16 bits 60Hz to 85Hz

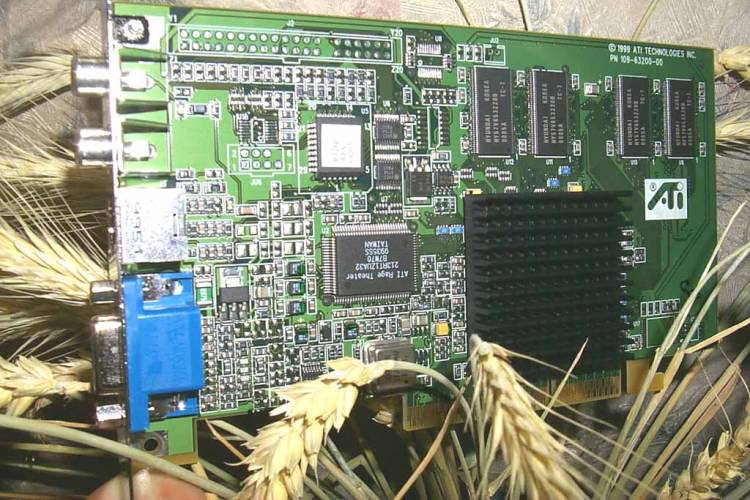

Плата базируется на AGP2x/4x интерфейсе, имеет 32 мегабайта 7 ns SDRAM памяти, размещенной в 4-х 64-мегабитных микросхемах, расположенных на лицевой стороне PCB:

Микросхемы памяти произведены фирмой Hyundai и имеют время доступа 7ns, что свидетельствует о том, что данная память может работать на частотах до 143 МГц. Фактически же память на этой видеокарте работает на частоте 140 МГц.

На чипсет видеокарты приклеен черный игольчатый радиатор, что уже само по себе свидетельствует о довольно низкой теплоотдаче чипсета. И действительно, работая на частоте по умолчанию 118 МГц, он греется весьма слабо. Должен отметить, что ATI изначально обещала частоту работы ядра 125 МГц. Однако, как мы видим, фирма ATI верна своим традициям перестраховываться, и в финальном продукте понизила частоту работы чипсета.

Возращаясь к частоте работы памяти, должен отметить что она также низка по современным меркам. А ведь уже сколько говорилось, что в современных акселераторах самым узким местом является пропускная способность видеопамяти. А значит, надо по возможности устанавливать на платы более быструю память. Как известно, платы на базе NVIDIA Riva TNT2 имеют частоту чипсета 125 МГц, а памяти — 150 МГц. А у ATI RAGE FURY PRO VIVO — 118/140 МГц. На мой взгляд, ATI должно быть стыдно за выпуск продукта с опозданием на полгода, да еще и с худшими частотами. Однако вернемся к описанию нашей видеокарты.

Как я выше уже сказал, помимо самого чипсета на видеокарте установлен и чип ATI RAGE Theater. Этот процессор управляет выводом изображения на телевизор (на плате имеются разъемы S-Video и RCA), а также позволяет принимать видеопоток с аналогового входа (разъем RCA) и захватывать полноразмерное PAL или NTSC изображение.

Видеокарта поставляется в виде комплекта, куда помимо CD-диска с программным обеспечением входит набор кабелей для обслуживания гнезд VIVO и руководство по установке.

Разгон

При наличии дополнительного внешнего охлаждения чипсет смог разогнаться до 140 МГц, а память — лишь до 160 МГц. Прирост невелик, однако небольшой прибавки к производительности на разогнанных частотах ждать можно.

Не обойду своим вниманием и работу ATI RAGE FURY PRO VIVO на повышенных частотах AGP-шины. Как я уже неоднократно писал, при повышении частоты работы шины на чипсете 440BX до 133 МГц, на AGP мы имеем 89 Мгц, что вызывает неработоспособность многих AGP-карт. Учитывая то, что работа на 133 МГц по шине интересует многих владельцев BX-системных плат, мы стали уделять внимание тестированию исследуемых нами видеокарт на повышенных частотах на AGP. И вот, должен отметить, что видеокарта ATI RAGE FURY PRO VIVO прекрасно справилась с этой задачей. Никаких нареканий в работе платы на частоте 89 МГц на AGP замечено не было.

Установка и драйвера

Мы закончили рассматривать особенности видеокарты ATI RAGE FURY PRO VIVO , а теперь перейдем к тестированию данной платы. Для начала представлю конфигурацию стенда, на котором оно проводилось.

  • процессор Intel Pentium III 600 MHz:
  • системная плата ASUS P3B-F (i440BX);
  • оперативная память 128 MB PC100;
  • жесткий диск Quantum FB CR 6.4GB;
  • операционная система Windows 98;
  • монитор ViewSonic P810 (21'').

Работа с любой видеокартой начинается с установки драйверов. Рассмотрим особенности разработанных фирмой ATI драйверов (версия 6.31 cdh41). В виду того, что неотъемлемой частью данной модели видеокарты является еще и ATI Multimedia Center (MMC), то мы будем рассматривать это приложение также в рамках обзора драйверов.

После инсталляции драйверов в системном трее появляется пиктограмма, при помощи которой можно получить доступ ко всем настройкам и утилитам MMC:

Получить доступ к утилитам ММС можно и через меню, которое появляется на десктопе после установки программного обеспечения:

Настройки драйверов можно получить также через свойства дисплея. Самыми основными настройками являются закладки по настройке:

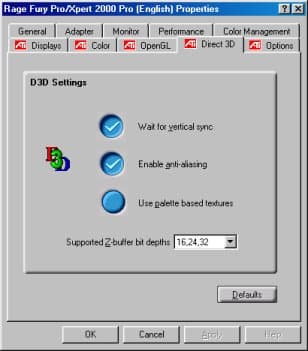

- Direct3D:

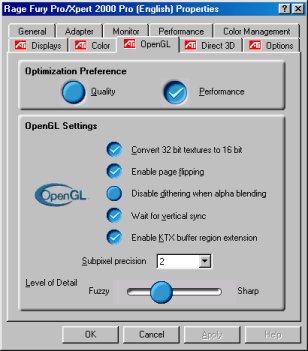

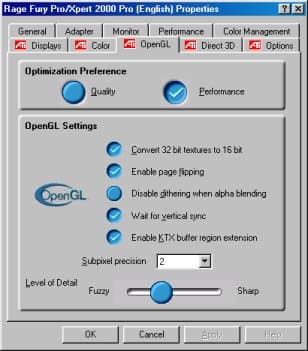

- OpenGL:

Мы подробно уже описывали все опции при рассмотрении карт на ATI RAGE 128 PRO в наших обзорах, поэтому останавливаться здесь подробно не будем.

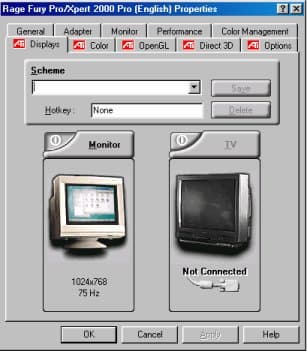

Еще одной важной настройкой у данной карты является закладка для управления выводом изображения:

Подробно все мультимедийные функции мы рассмотрим ниже.

Результаты тестов

Начну с 2D-графики. ATI RAGE FURY PRO VIVO продемонстрировала приличную скорость и хорошее качество 2D-графики. Работа в разрешениях вплоть до 1600х1200 проблем не вызывала.

Рассматривать скоростные показатели ATI RAGE FURY PRO VIVO в 3D-графике мы будем, основываясь на двух играх:

  • Rage Expendable (Direct3D, мультитекстурирование);
  • id Software Quake3 Arena v.1.16h (OpenGL, мультитекстурирование).

Для наглядности на диаграммах приведены скоростные показатели видеокарты на чипе NVIDIA Riva TNT2 Ultra ABIT Siluro GT2. Почему для сравнения взята карта именно этого класса? Прежде всего, обе карты находятся в одной ценовой категории. И ATI RAGE FURY PRO VIVO, и платы на базе NVIDIA Riva TNT2 Ultra в апреле 2000 года имеют цену примерно 140$. Также мы покажем работу видеокарты ATI RAGE FURY PRO VIVO и при разгоне.

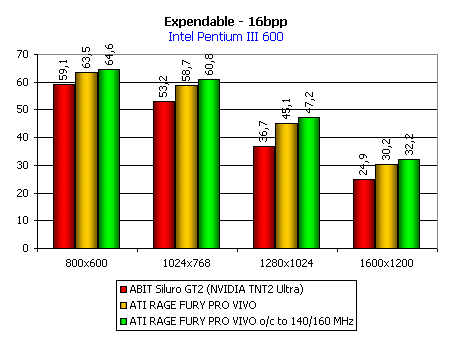

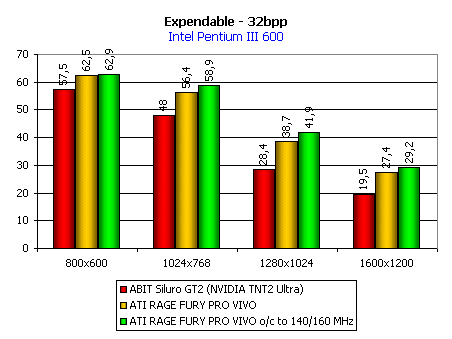

Как можно видеть, в Direct3D видеокарта ATI RAGE FURY PRO VIVO имеет явное превосходство по всем разрешениям, опережая соперника на 15-18%, при этом наибольший отрыв наблюдается в 32-битном цвете, что вполне естественно. Мы уже отмечали оптимизацию плат на базе ATI RAGE 128 PRO под 32-битный цвет. Разгон карты ATI RAGE FURY PRO VIVO хоть и принес некоторый прирост по скорости, однако он малозначителен.

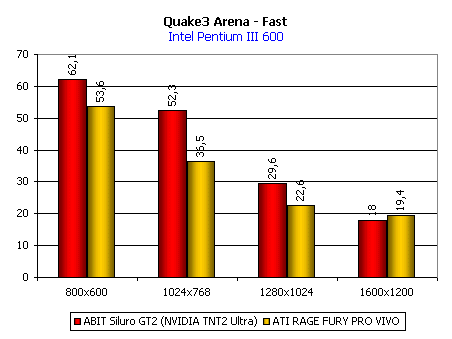

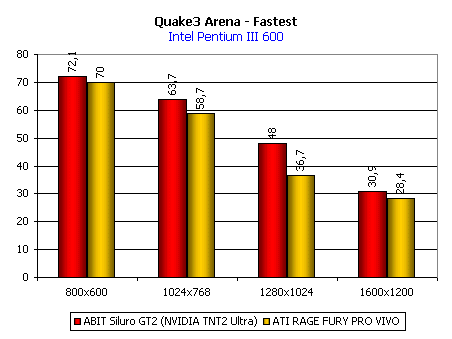

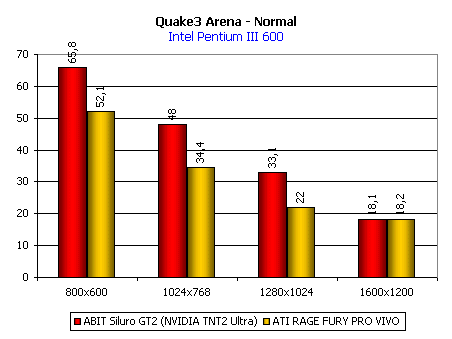

Что же касается работы в OpenGL, то тут наблюдается невысокое качество драйверов от ATI. Ну каким еще образом можно объяснить прямо противоположную Direct3D картину? Видно, что ATI RAGE FURY PRO VIVO фатально отстает от конкурента по всем статьям в Quake3, за исключением одного-двух разрешений в 32-битном цвете, где хорошая оптимизация чипсета помогла преодолеть тормознутость драйверов. Иначе, как безобразием, это не назвать. Снова мы видим наглядный пример того, как криво сделанный ICD OpenGL портит впечатление о неплохом, по сути, чипсете. Справедливости ради скажу, что несмотря на такой печальный факт отставания, играбельность в Quake3 у ATI RAGE FURY PRO VIVO все же находится на приличном уровне.

Вопросов качества 3D-графики я касаться почти не стану, сославшись на вышедшие ранее обзоры по платам на базе ATI RAGE 128 PRO, поскольку по выходу новых драйверов никаких изменений в этом отношении не произошло. Отмечу лишь огрехи в реализации дизеринга (эффект сглаживания переходов между цветами в 16-битном цвете): сеточка выделяется весьма сильно, особенно в OpenGL-играх.

Что же касается DVD-Video, то тут все в порядке. Минусом является то, что с данной видеокартой не поставляется никакой DVD-плеер, хотя, по идее, ATI DVD Player должен быть в каждой поставке. Поэтому мне пришлось проверять работу карты на специально установленном ATI DVD Player 3.2, на котором видеокарта продемонстрировала отличное качество изображения, при этом загрузка процессора не превышала 28%. Значит, все обещанные функции по участию чипсета в декодировании MPEG2 работают. Так что, даже по сравнению с результатами карт на NVIDIA GeForce256, для проигрывания DVD видео ATI RAGE FURY PRO VIVO оптимизирована лучше.

Теперь я остановлюсь на рассмотрении мультимедийных функций, которыми на данной карте ведает чипсет RAGE Theater. Если суммировать возможности, то плата умеет выводить изображение на телевизор (или иной приемник аналогового сигнала) и принимать видеопоток с аналогового входа, позволяя воспроизводить его в окне и осуществлять некоторые операции по оцифровке.

После установки программного обеспечения, в том числе и ATI MMC, мы получаем доступ к мультимедийным функциям видеокарты. Рассмотрим по порядку:

TV-out — вывод изображения на телевизор

Для включения данной функции не требуется установка ATI MMC, все настройки содержатся непосредственно в драйверах, где есть несколько закладок по настройкам:

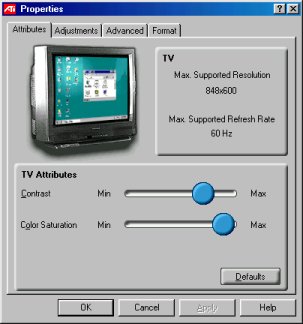

  • контрастности и цветовой гамме изображения:

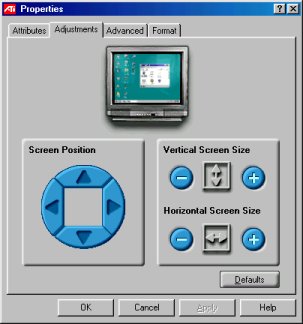

  • размеров выводимого на телевизор изображения:

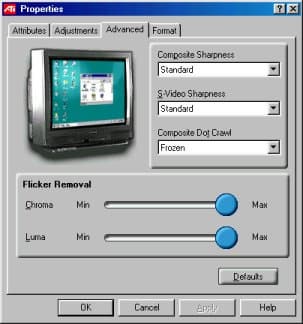

  • оптимизации качества изображения:

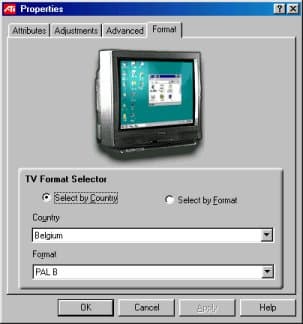

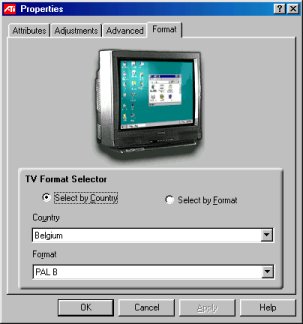

  • вида сигнала или выбора страны:

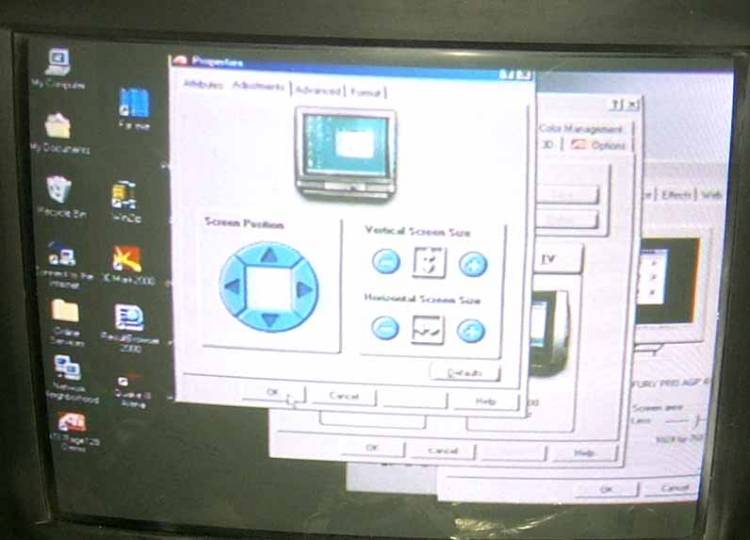

В результате мы можем получить на телевизоре изображение достаточно высокого качества, получая его одновременно и на мониторе в разрешении 800х600 при частоте смены кадров 60 Гц:

TV-in — прием аналогового сигнала

Для работы этой функции требуется установить ATI MMC, в том числе утилиту Video In, которая позволяет принимать PAL/SECAM или NTSC сигнал. У этой программы есть свое меню установок, в число которых входят:

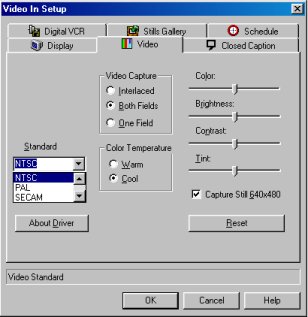

  • выбор типа сигнала и его настройки по контрастности, яркости и цвету:

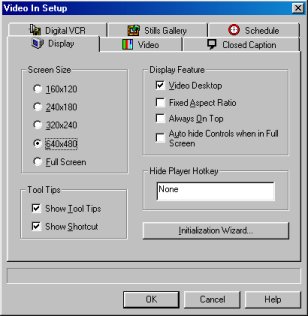

  • выбор размера окна, в котором будет демонстрироваться принимаемый поток:

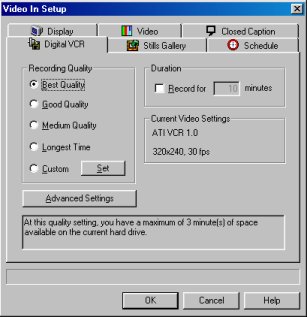

  • установки для записи видеопотока, в том числе и выбор кодека:

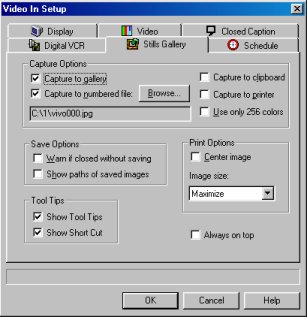

  • настройки захвата отдельных кадров:


Причем, захват производится в специальный буфер StillsGallery, где можно выбирать, просматривать, удалять и записывать полученные кадры:

Ниже покажем два примера захвата кадров:

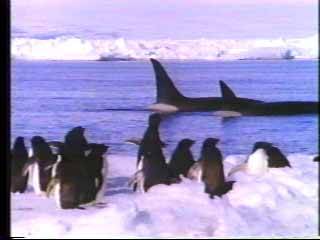

  • в формате NTSC:

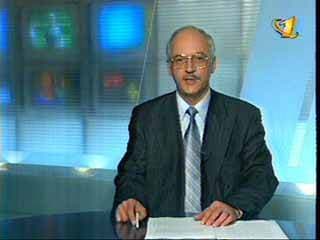

  • в формате SECAM:


Отмечу, что качество получаемых изображений очень даже приличное, во всяком случае, оно лучше, чем у кадров, получаемых на платах от ASUS с TV-in функцией.

Если с захватом отдельных кадров все более-менее ясно, то на приеме видеопотока с целью записи ролика надо остановиться подробно.

Как и у многих аналогов, захват и оцифровка осуществляется при участии видеопроцессора, в данном случае — RAGE Theather, а также при помощи кодека — специальной программы, занимающейся кодированием и декодированием видеопотока. Видеопроцессор принимает поток и передает кодеку, а эта программа в реальном времени обрабатывает принимаемый сигнал, преобразовывая его в другой формат. Принять поток — это несложно, главной функцией кодеков является компрессия получаемого видеопотока, поскольку запись ролика в несжатом виде приведет к колоссальному расходованию дискового пространства, к тому же невозможно записать ролик в виде одного файла длиной более 2 гигабайт по техническим причинам. Поэтому в числе настроек Video In одним из важнейших опций является выбор кодека, значит, и способа компрессии получаемого видеоролика.

Как видим, для сжатия потока пользователю предлагается использовать не только кодек, поставляемый фирмой ATI, но и стандартные, входящие в состав Windows. Скажу сразу, что, на мой взгляд, все перечисленные кодеки страдают выпаданием кадров, квадратичностью или лоскутообразностью изображения. Безусловно, что из них кодек от ATI — наилучший. Качество видеоролика хоть и страдает от некоторых артефактов, но все же вполне приличное. По причине того, что для просмотра AVI-ролика, записанного через VCR-кодек, нужно, чтобы он был установлен на компьютере пользователя, показать качество полученного видеоролика не представляется возможным. Тем не менее, для оценки захвата некомпрессированного видеопотока представлю небольшой ролик.

Полученный AVI-файл был сжат в MPEG-формат в режиме "как есть", то есть максимально без потерь при помощи XingMPEG Encoder.

Таким образом, надо признать, что среди видеокарт, обладающих функцией TV-in (Video In), плата ATI RAGE FURY PRO VIVO дает наилучшие возможности для этих целей. К слову замечу также, с видеокартами ATI All-In-Wonder 32MB, где также установлен RAGE Theater, поставляется кодек GoMotion от фирмы Ligos, который позволяет записать видеопоток в формате MPEG2. В данной поставке VIVO его не было, однако, возможно, впоследствии ATI будет комплектовать им и эти платы.

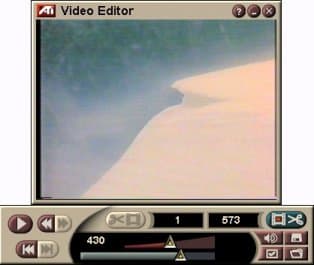

Video Editor — редактор видеороликов

Эта функция представлена в виде отдельной одноименной программы, входящей в состав MMC.

Она позволяет выполнить элементарные функции редактирования ролика (вырезания кадров, наложения эффектов и др.) после захвата потока перед записью в окончательном виде.

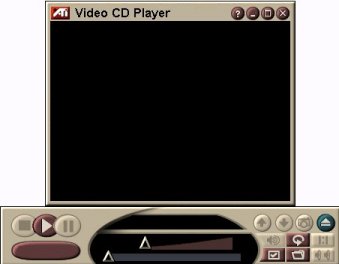

Video CD — плеер

Судя по названию, уже можно определить, что это плеер MPEG-видеороликов, а также VideoCD-дисков.

Audio CD — плеер

Плеер для проигрывания аудио-дисков, ничем особым не примечателен.

Таким образом, рассмотрев все мультимедийные функции ATI RAGE FURY PRO VIVO, могу отметить, что данная карта дает богатые возможности для пользователей, желающих принимать или перенаправлять видеопоток, причем на гораздо более высоком уровне, чем, например, видеокарты от ASUS класса Deluxe или TV-in/out.

Выводы

Подводя итоги, хочу сказать, что данный продукт, хотя и имеет цену, равную или даже более низкую, чем у карт на базе NVIDIA Riva TNT2 Ultra, вышел на рынок с очень большим опозданием, что уменьшает его шансы стать востребованным. Тем не менее, видеокарта дает сравнимую с NVIDIA Riva TNT2 Ultra производительность. Однако, имея недостаточную скорость в OpenGL по причине неотлаженных драйверов, видеокарта ATI RAGE FURY PRO VIVO, тем не менее, показывает хорошую играбельность. Но главное преимущество этой карты — в наличии прекрасного набора мультимедийных функций. Поэтому желающим потратить около 140$ на новую игровую с дополнительными возможностями, я могу рекомендовать ATI RAGE FURY PRO VIVO к приобретению.

Плюсы:

  • высокая производительность в Direct3D, соответствующая классу видеокарт на чипсете NVIDIA Riva TNT2 Ultra;
  • качественное исполнение платы;
  • прекрасные возможности по Video In и Video Out функциям;
  • относительно низкая цена.

Минусы:

  • неотлаженность ICD OpenGL драйвера и, как следствие, низкая производительность в OpenGL;
  • отсутствие в поставке DVD-плеера;
  • очень запоздалое появление на рынке.
