Сетевой комплект видеонаблюдения
Iptronic Full HD 1080P


Мы уже не раз освещали тему эксплуатации готовых комплектов видеонаблюдения. Похоже, данный предмет становится все популярнее. Это связано со многими факторами одновременно: повышением доступности интернета, снижением конечной цены оборудования с одновременным увеличением его функциональности и, как итог, со все более широким распространением самой концепции видеонаблюдения. Зайдите в любой, даже мелкий магазинчик и оглядитесь: наверняка заметите одну-две камеры. Будьте уверены — остальные две установлены в подсобке. То же касается и домохозяйства, в особенности отдельно расположенного. Здесь без видеонаблюдения просто небезопасно.

Самостоятельно подобрать, установить и настроить систему видеонаблюдения — для этого требуется не только знание предмета, но и практический опыт. И с первым, и со вторым — в порядке только у специалистов соответствующего профиля. Здесь в помощь обычному, рядовому пользователю приходит все более востребованный вид продукта: комплекты видеонаблюдения, готовые к установке. То есть достаточно всего лишь разместить в продуманных местах камеры, а также разместить и дать питание центральному устройству — регистратору, подключив все компоненты.

Вдвойне легче все это проделать, когда камерам не требуется отдельное питание, ведь этим снимается необходимость протягивать десятки метров электрических проводов. Речь об IP-камерах, которые получают питание непосредственно по сетевому кабелю, витой паре.

Именно такой комплект видеонаблюдения мы сегодня и рассмотрим. Называется он комбинированным, так как в его составе имеются и уличные камеры, и камеры, предназначенные для эксплуатации внутри помещения. Похоже, идеальный вариант для домохозяйства, небольшого офиса или мелкой торговой точки.

Сетевой видеорегистратор iptronic NVR203-004

Видеообзор

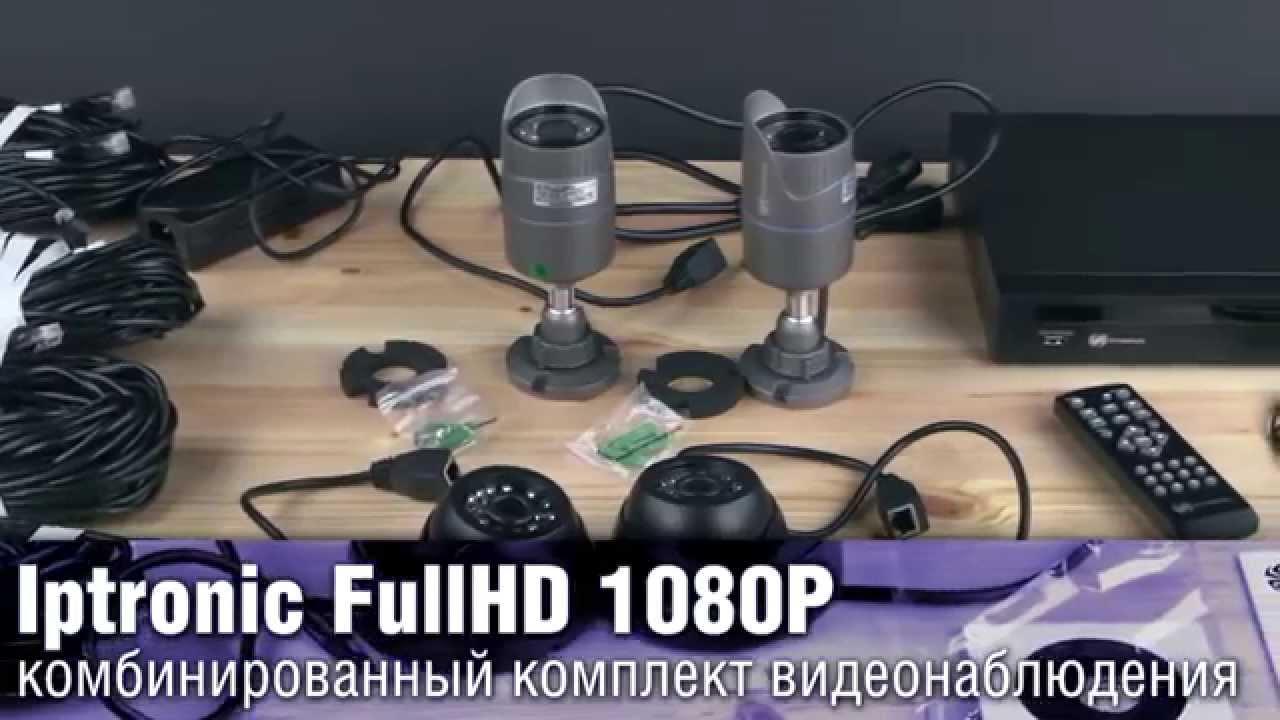

Для начала предлагаем посмотреть наш видеообзор комплекта видеонаблюдения Iptronic Full HD 1080P:

Наш видеообзор комплекта видеонаблюдения Iptronic Full HD 1080P можно также посмотреть на filmdepo.ru

Теперь поговорим о конструкции и характеристиках комплекта.

Конструкция, технические характеристики

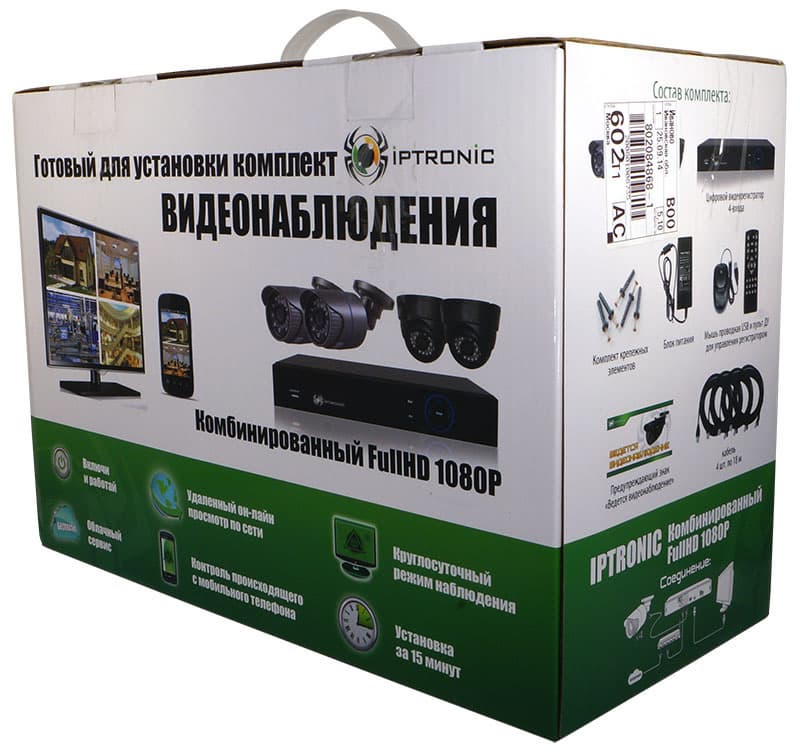

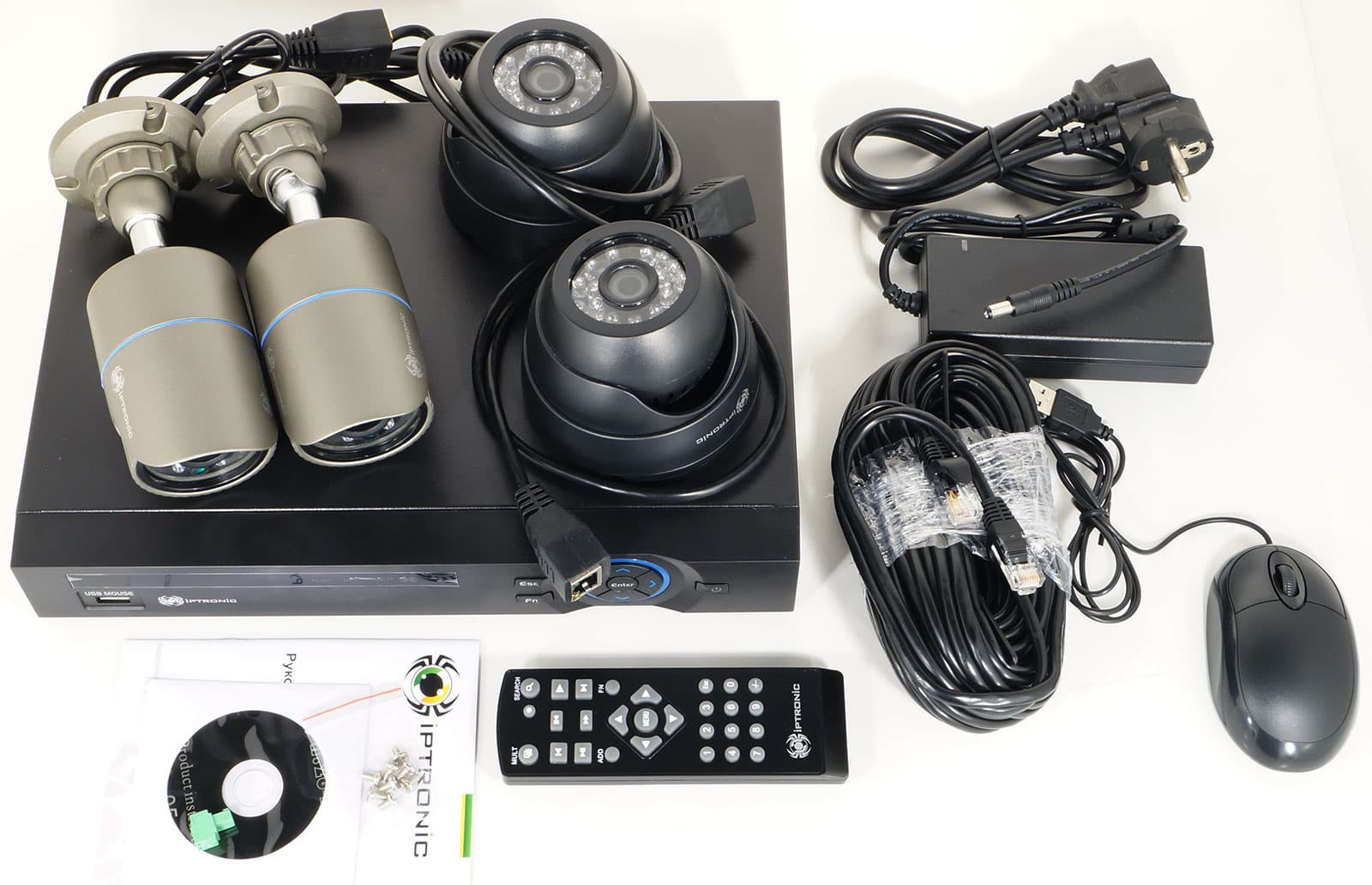

На коробке, в которой поставляется комплект, предательски напечатаны все особенности продукта, о которых нам хотелось рассказывать понемножку: можно видеть и состав комплекта, и основную его функциональность, включая наличие мобильного приложения.

Сетевой комплект видеонаблюдения Iptronic Full HD 1080P

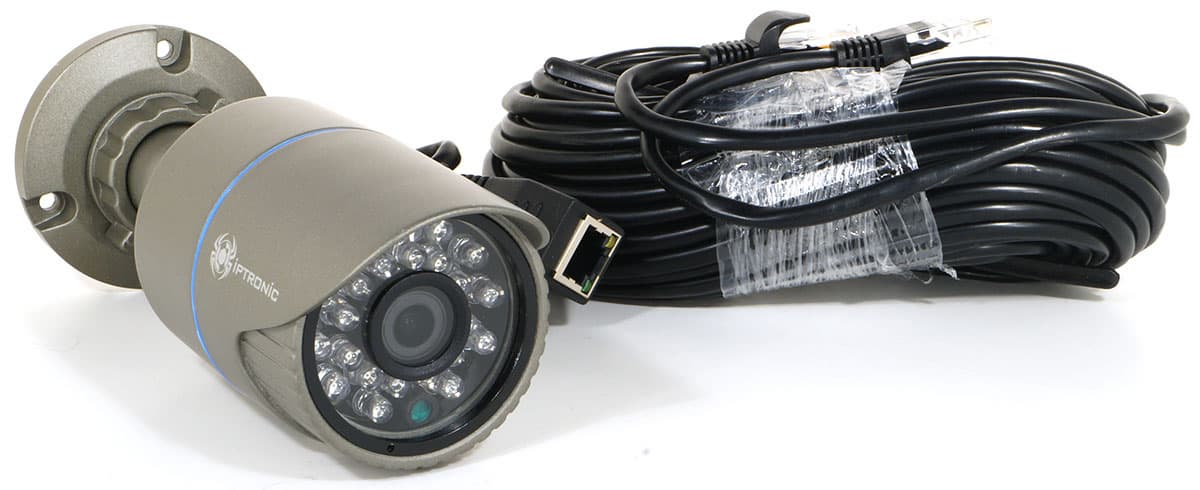

На фотографии виден лишь один моток провода, на самом же деле в комплекте имеется четыре таких катушки, в каждой из них — 18 метров сетевого кабеля. Такой длины оказалось достаточно, чтобы (в нашем случае) «раскидать» несколько камер по периметру сельского дома средних размеров, протянув провода через чердак. Также обратим внимание на имеющуюся в комплекте оптическую мышку и инфракрасный пульт ДУ. Этим пультом производится ежедневное управление комплексом, просмотр архива, а вот мышка очень пригодится в момент настройки системы.

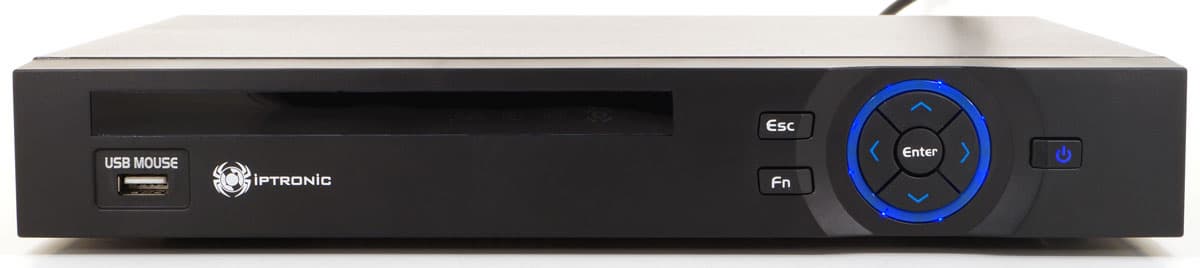

Регистратор имеет размеры спутникового ТВ-тюнера, корпус его выполнен из металла. На лицевой стороне за темной вставкой расположены индикаторы состояния комплекса и каждой камеры в отдельности, порт USB для подключения мышки или иной периферии, а также несколько кнопок для управления просмотром в отсутствие пульта ДУ.

Сетевой комплект видеонаблюдения Iptronic Full HD 1080P

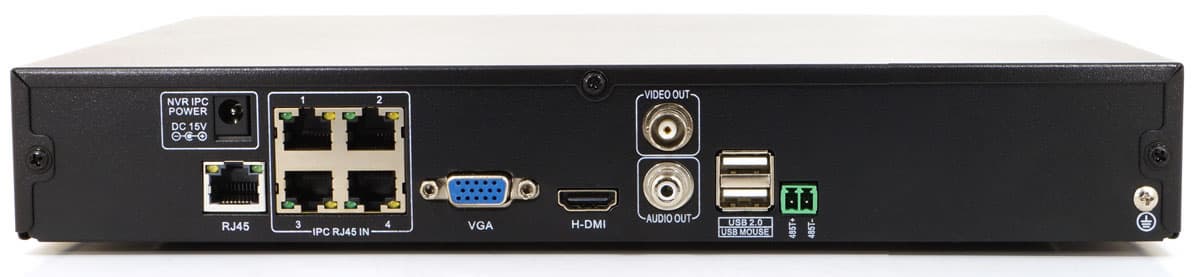

Тыльная сторона корпуса содержит следующие разъемы и интерфейсы:

  • вход для внешнего адаптера питания
  • сетевой разъем для подключения регистратора к маршрутизатору или кабелю интернет-провайдера
  • четыре пронумерованных LAN-порта для подключения камер
  • видеовыход VGA
  • видеовыход HDMI
  • видеовыход RCA
  • аудиовыход
  • два дополнительных порта USB
  • клеммы для подключения внешних датчиков тревоги
Сетевой комплект видеонаблюдения Iptronic Full HD 1080P

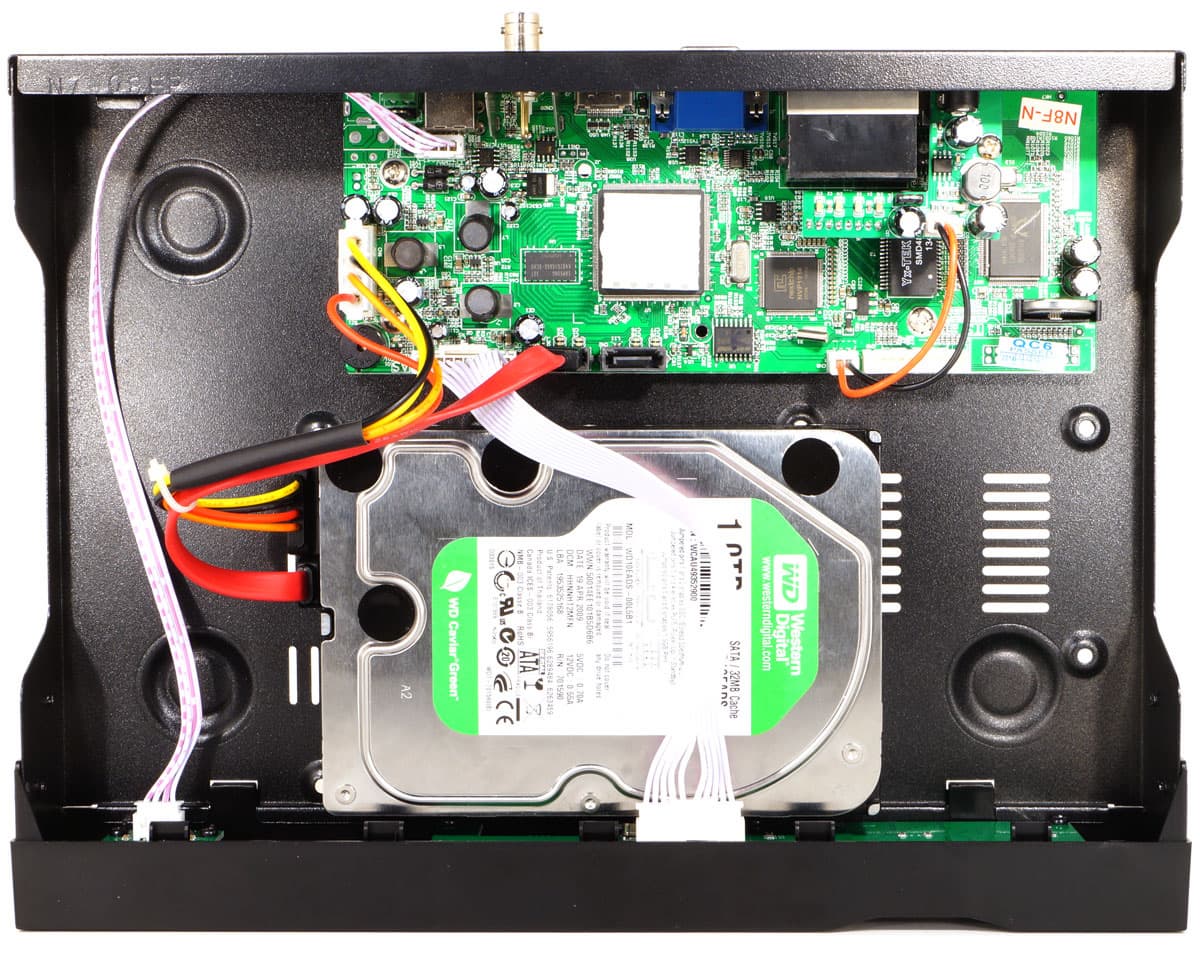

Внутреннее убранство регистратора состоит из основной и дополнительной печатных плат небольших габаритов. Оставшегося свободным объема с избытком хватает для размещения двух жестких дисков SATA. Принудительная вентиляция тут не нужна: благодаря металлическому корпусу с вентиляционными прорезями избыточное тепло легко покидает пределы корпуса. Таким образом, количество шума, издаваемого данным регистратором, целиком зависит от степени изношенности жесткого диска, который будет сюда вмонтирован.

Сетевой комплект видеонаблюдения Iptronic Full HD 1080P

Корпуса двух уличных камер изготовлены из металлического сплава. Под защитным стеклом вокруг объектива расположены инфракрасные светодиоды, работа которых делает возможной съемку в полной темноте на расстоянии до 25-25 метров.

Сетевой комплект видеонаблюдения Iptronic Full HD 1080P

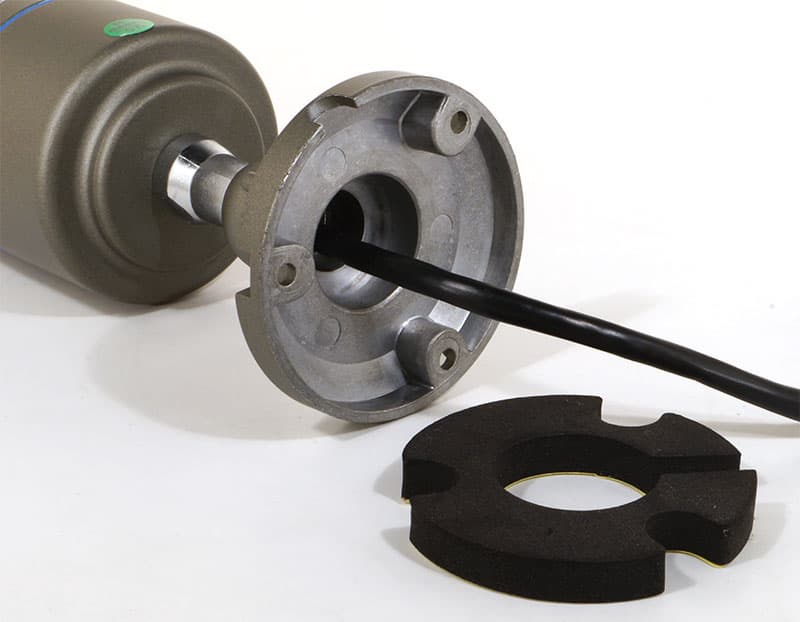

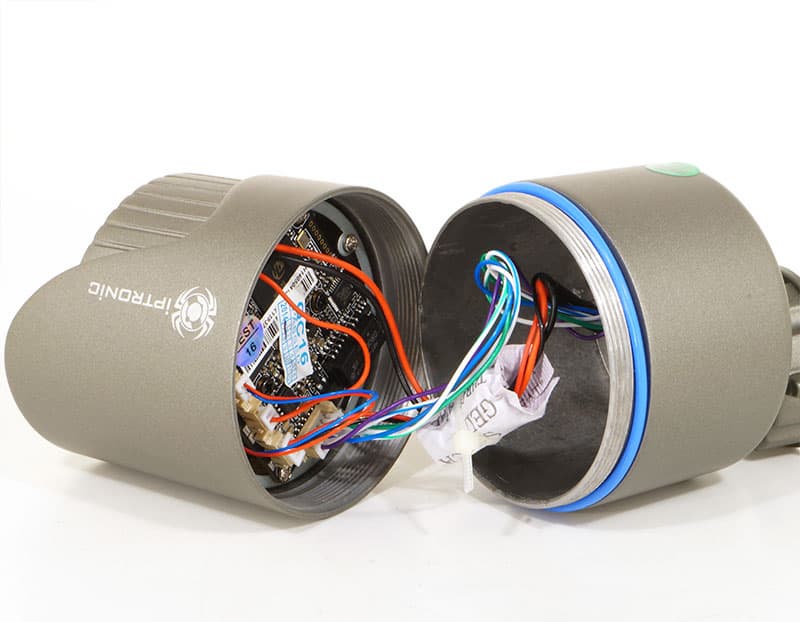

Конструкция исключает проникновение жидкости и попадание ее на электронику либо в объектив. Единственный путь, по которому жидкость может просочиться внутрь корпуса — это полое крепление-ножка, внутри которого проложен сетевой кабель. Однако наличие пористой прокладки, на которую рекомендуется монтировать основание, ставит крест на возможности попадания влаги. И все же, при монтаже камеры лучше разместить ее под каким-то естественным навесом. Козырьком крыши, например. Так, на всякий случай.

Сетевой комплект видеонаблюдения Iptronic Full HD 1080P
Сетевой комплект видеонаблюдения Iptronic Full HD 1080P

Эти камеры не боятся наших суровых морозов: на печатной плате установлен нагревательный элемент, включающийся автоматически по достижении определенного порога температуры. Шаровое крепление позволяет зафиксировать камеру в любом направлении, повернув ее вокруг оси для выравнивания горизонта.

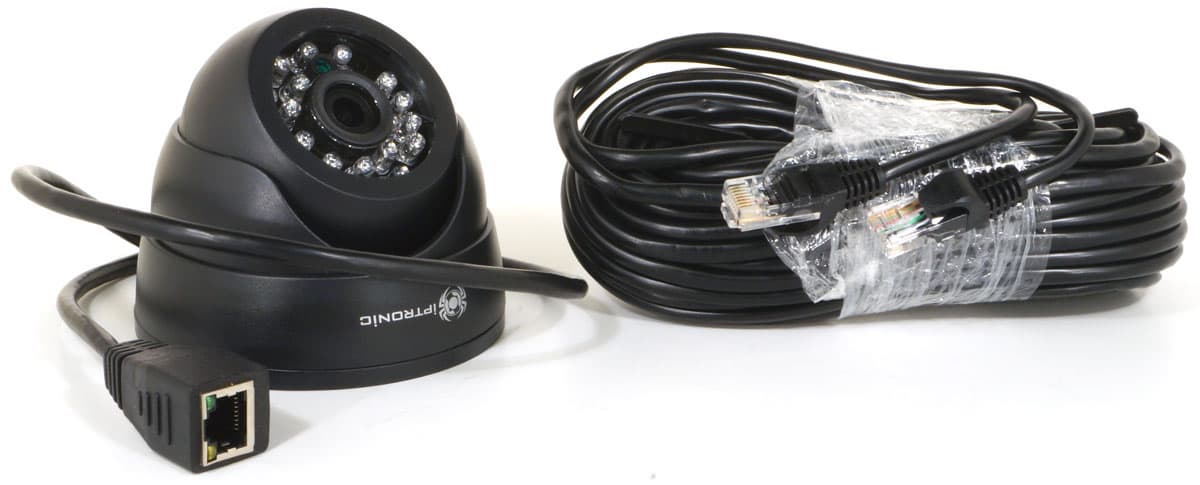

В отличие от уличных, незащищенные «комнатные» камеры изготовлены из пластика. Конструктивно эти камеры состоят из трех частей, которые вкладываются друг в друга, как матрешка. Срединный кожух, фиксируясь в статичном основании, плотно удерживает главный шарообразный модуль с камерой. В результате такого сочленения камеру можно развернуть по оси конструкции, повернуть по собственной оси, либо наклонить под требуемым углом.

Сетевой комплект видеонаблюдения Iptronic Full HD 1080P

Основные технические характеристики видеорегистратора и прилагаемых камер можно увидеть в следующей таблице:

  Видеорегистратор
Процессор HI3520D
Кол-во сетевых каналов видео 4
Сетевые порты 10/100 Мбит/с, RJ45
Формат записи H.264, до 25 кадров/с на канал при разрешении 1080p
Управление Пульт ДУ, USB-мышь, через сеть, через CMS
Локальное хранилище 2 HDD до 2 ТБ SATA
Способы записи Постоянно, по расписанию, по событию, вручную
Интерфейсы:
  • вход для внешнего адаптера питания
  • сетевой разъем для подключения регистратора к маршрутизатору или кабелю интернет-провайдера
  • четыре пронумерованных LAN-порта для подключения камер с технологией PoE
  • видеовыход VGA
  • видеовыход HDMI
  • видеовыход RCA
  • аудиовыход
  • два дополнительных порта USB
  • клеммы для подключения внешних датчиков тревоги
Прочие характеристики
  • Поддержка мобильных платформ: IOS (iPhone, iPad), Android
  • поддержка адаптеров 3G, Wi-Fi
  • сетевое управление через веб-сервер, CMS
Размеры 233×300×45 мм
Питание 12 В
  Камеры
Купольная IP-камера Уличная IP-камера
Объектив Фикс. фокус 3,6 мм
Датчик изображения 1/2,5″ MT9P006 CMOS
Разрешение 1920×1080
ИК-подсветка 24 светодиода, эфф. дальность 20 м, механический ИК-фильтр 24 светодиода, эфф. дальность 25 м, механический ИК-фильтр
Диапазон рабочих температур от −10 до +60 °С от −30 до +60 °С, встроенный нагревательный элемент
Габариты и масса ∅112,4×80 мм 160×84×69,5 мм
Питание PoE (питание по сети)

Настройки

Регистратор может подавать видеосигнал на любое устройство отображения информации, включая обычный телевизор. Во время тестирования мы подключали к регистратору монитор с разрешением 1024×768 через разъем VGA (D-Sub), а также Full HD-телевизор по HDMI. Следует иметь в виду, что регистратор запоминает последние установки видеовыхода, и если, к примеру, устройство переключено в режим HDMI 1920×1080, то получить сигнал на мониторе или телевизоре меньшего разрешения не удастся. Таким образом, перед заменой устройства отображения сигнала требуется заранее выставить нужный размер кадра.

Камеры, входящие в комплект, предназначены для работы только в сочетании с регистратором. Все, что требуется для работы — это подключить их в соответствующие LAN-порты на задней панели регистратора (кстати, было бы неплохо, если бы производитель пронумеровал клеммные колодки прилагаемых кабелей цифрами 1-2-3-4 — это облегчило бы процесс монтажа, укладки проводов и подключения).

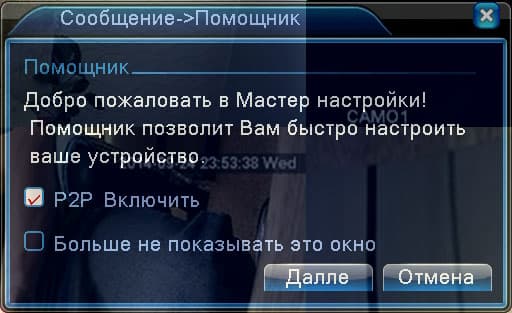

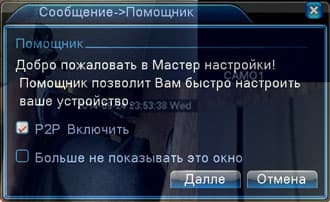

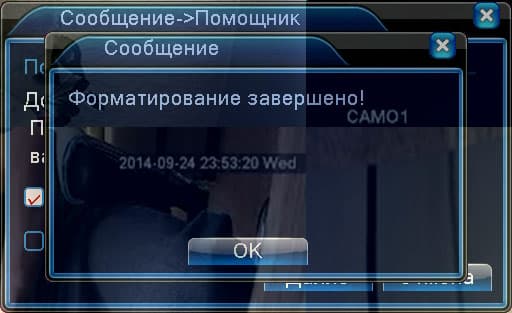

При включении регистратора активируется помощник первоначальной установки — впоследствии его можно как отключить, так и вызвать вновь. Пошаговый мастер осуществляет поиск подключенных камер, раздает им IP-адреса, а также подготавливает жесткий диск для записи архива.

Сетевой комплект видеонаблюдения Iptronic Full HD 1080P
Сетевой комплект видеонаблюдения Iptronic Full HD 1080P

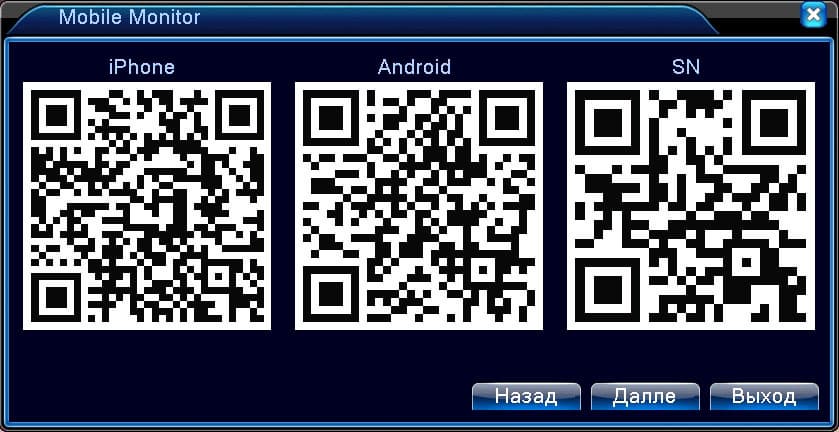

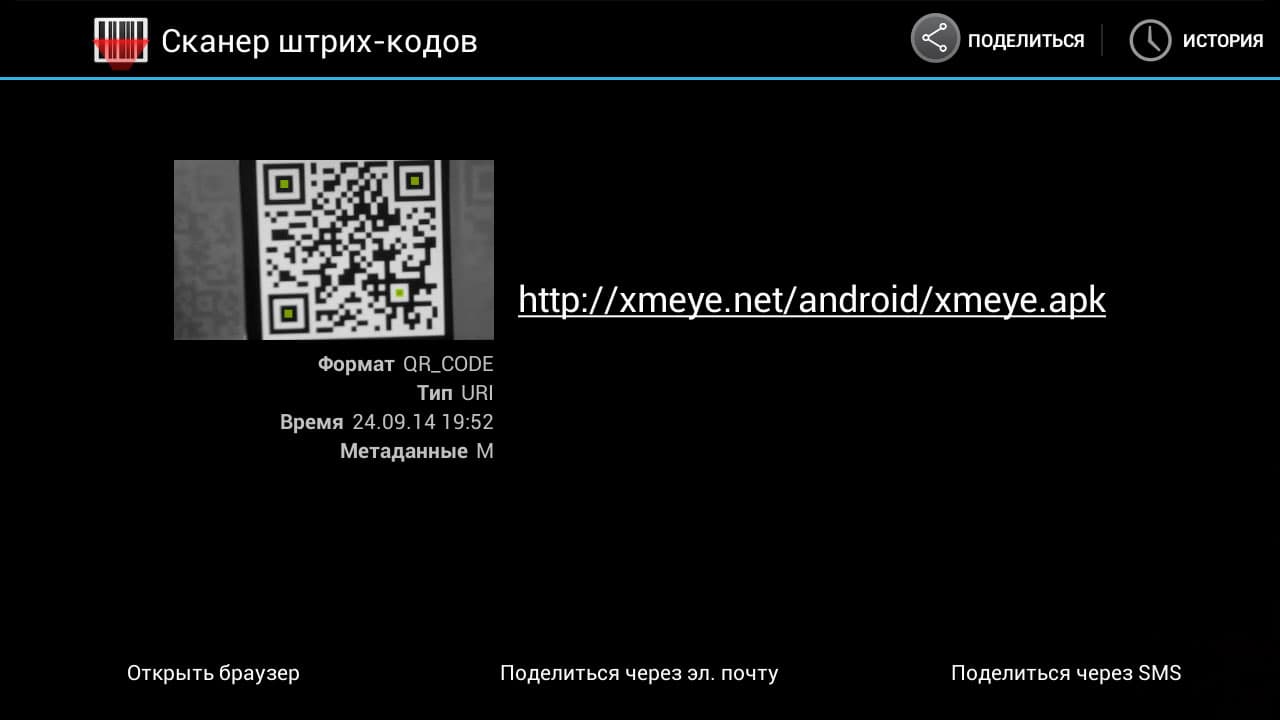

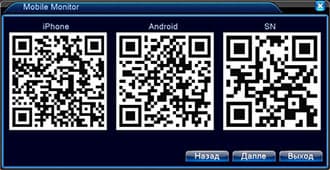

Помимо этого, система предложит воспользоваться облачным бесплатным сервисом видеонаблюдения. Для этого на экран монитора или телевизора будет выведена табличка с тремя QR-кодами, которые необходимо сфотографировать одним из трех мобильных устройств. Как видно на следующих снимках, ссылка, зашифрованная в картинке, ведет на соответствующее приложение для смартфона или планшета.

Сетевой комплект видеонаблюдения Iptronic Full HD 1080P
Сетевой комплект видеонаблюдения Iptronic Full HD 1080P

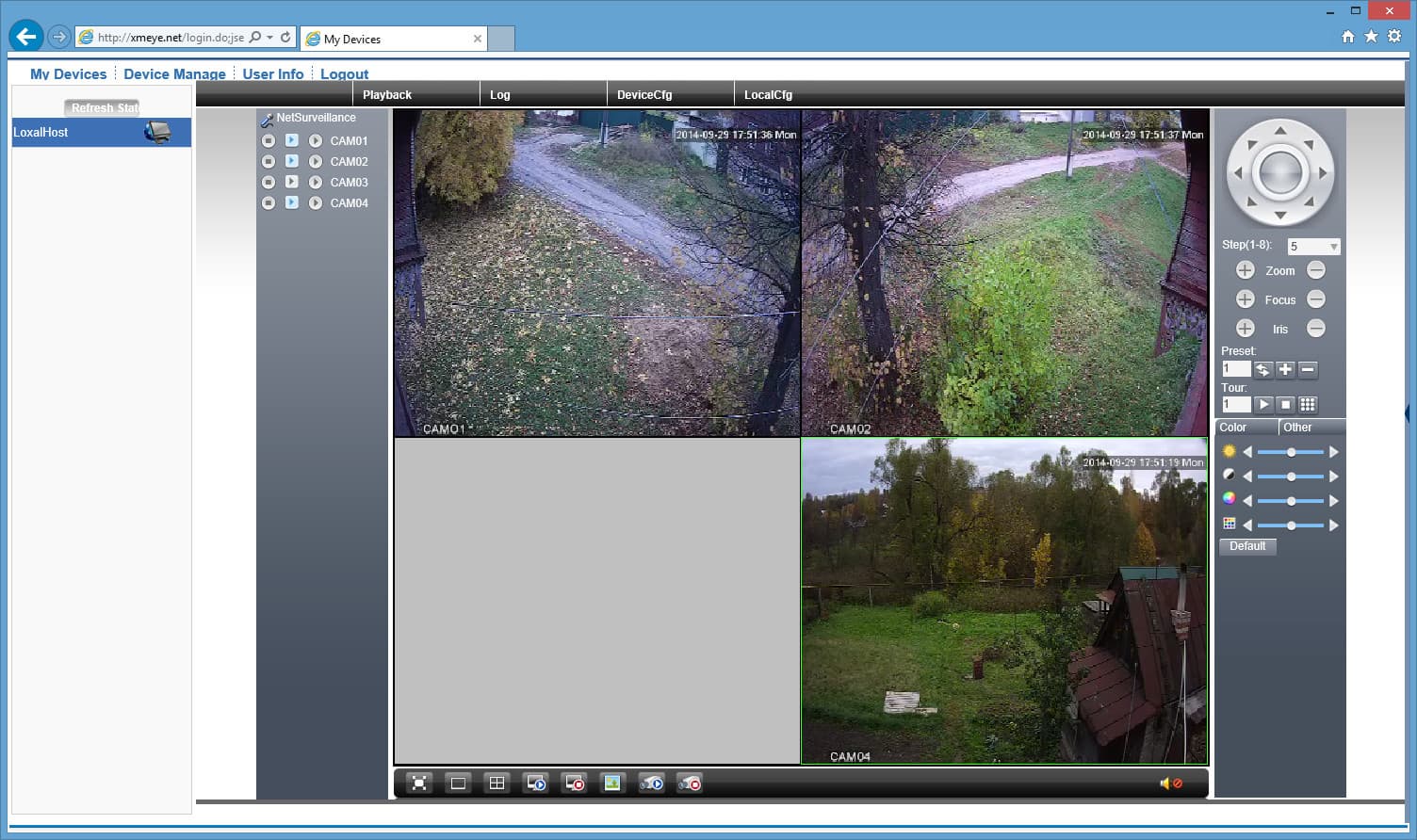

Об этом мобильном приложении мы расскажем в следующей главе, а пока обратимся к настройкам и еще одному способу «достать» регистратор издалека, через интернет. Сделать это можно посредством любого браузера, потребуется лишь зайти по адресу http://xmeye.net, авторизоваться и установить специальное приложение-надстройку. На открывшейся странице пользователь не только увидит живую картинку со всех камер, подключенных к регистратору, но и получит возможность изменить большинство его настроек.

Сетевой комплект видеонаблюдения Iptronic Full HD 1080P

Локальный интерфейс регистратора отличается от «браузерного» своим полноэкранным режимом. Доступ к тем или иным функциям либо настройкам осуществляется из меню, выпадающего по правому клику мышки.

Сетевой комплект видеонаблюдения Iptronic Full HD 1080P

При тестировании мы воспользовались лишь тремя камерами, подключив две уличные и одну купольную. Для подключения четвертой камеры не нашлось возможности, равно как и согласия собственников жилья на продырявливание стен дома — ладно бы навсегда, но на две-три недели? Впрочем, это нисколько не помешает нам оценить способности регистратора к долговременной круглосуточной работе.

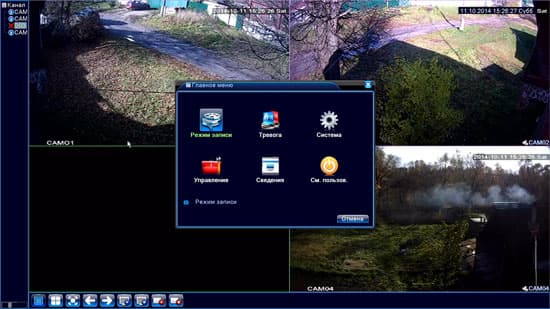

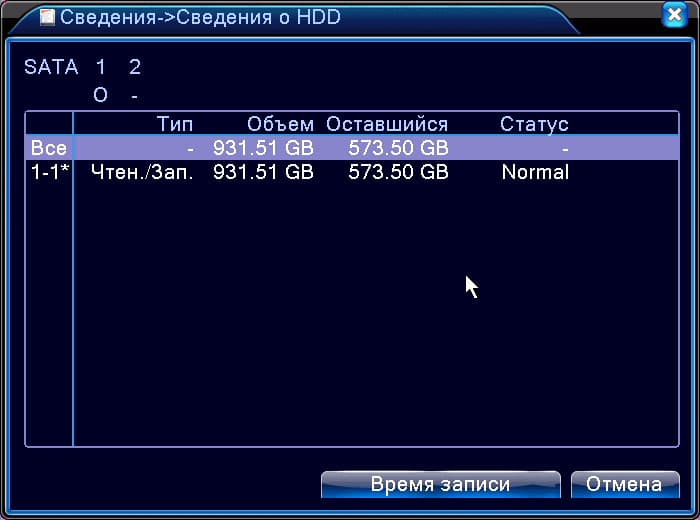

Но вернемся к настройкам. Они прячутся в едином служебном меню, и могут находиться довольно глубоко, в трех-четырех шагах от главного меню. Скриншоты настроек, показывающие основную функциональность регистратора, приведены ниже.

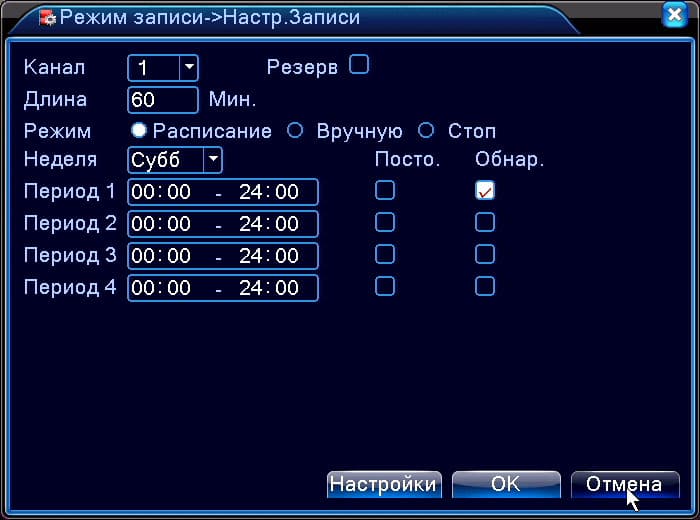

Настройка способа записи. Разрешается включить постоянную запись видеоархива, запись только при обнаружении тревоги, или оба типа записи одновременно. Для каждого канала (камеры) существуют свои отдельные настройки, что особенно ценно. Регистратор поддерживает пять DDNS-сервисов, нужный выбирается из выпадающего меню. Впрочем, при наличии удобного облачного (и бесплатного!) сервиса, нужда в DDNS не представляется сколь-нибудь высокой. Ну, по крайней мере, для рядового пользователя.
Сетевой комплект видеонаблюдения Iptronic Full HD 1080P
Сетевой комплект видеонаблюдения Iptronic Full HD 1080P

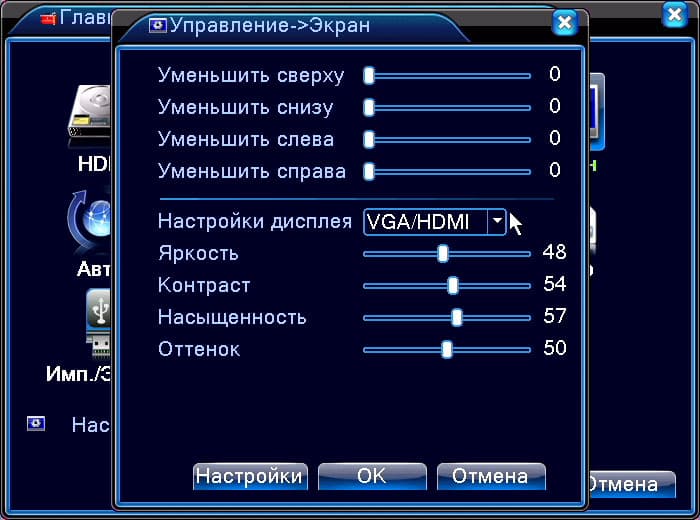

Настройки отображения интерфейса. Здесь нам очень пригодилась возможность регулировки соотношения сторон. Дело в том, что интерфейс регистратора по умолчанию растягивается на весь экран, что при использовании монитора с аспектом 4:3 приводит к искажению геометрии. Яркость и контраст также будут полезны при использовании мониторов или телевизоров устаревших моделей, со старыми блеклыми ЖК-матрицами. Сведения о текущем состоянии жесткого диска отображаются в отдельной таблице. Ниже показан использованный регистратором объем диска за 15 дней круглосуточной записи с трех подключенных камер. Запись производилась в основном по событию, таким образом, можно предполагать, что терабайтного диска вполне хватит для хранения двухнедельного видеоархива с четырех камер при условии интенсивного движения в кадре, и, как следствие, частых тревог.
Сетевой комплект видеонаблюдения Iptronic Full HD 1080P
Сетевой комплект видеонаблюдения Iptronic Full HD 1080P

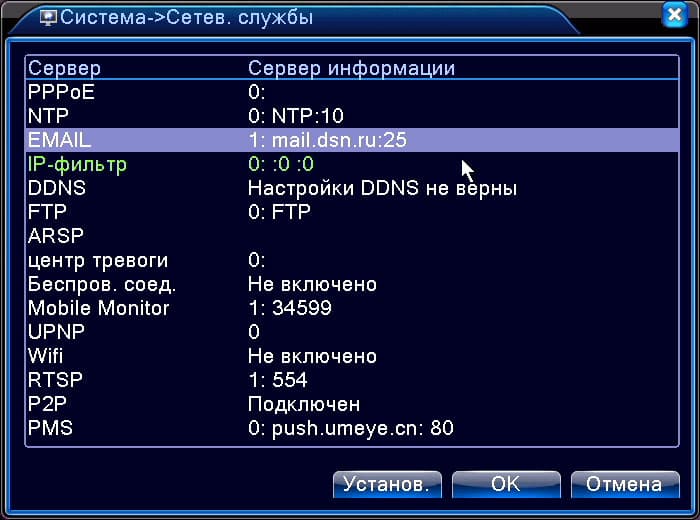

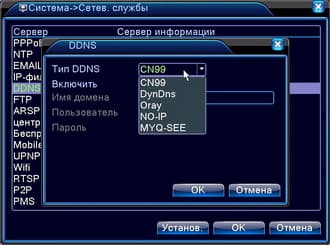

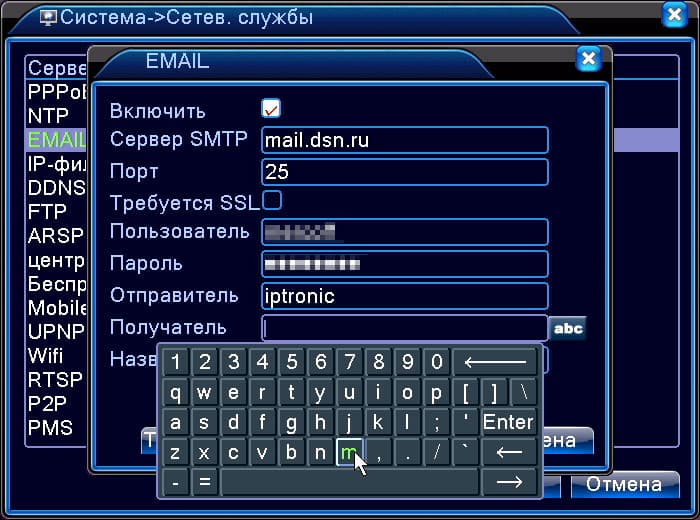

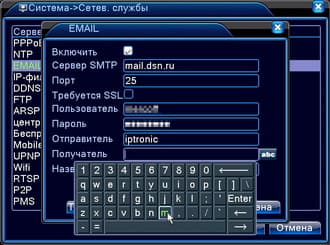

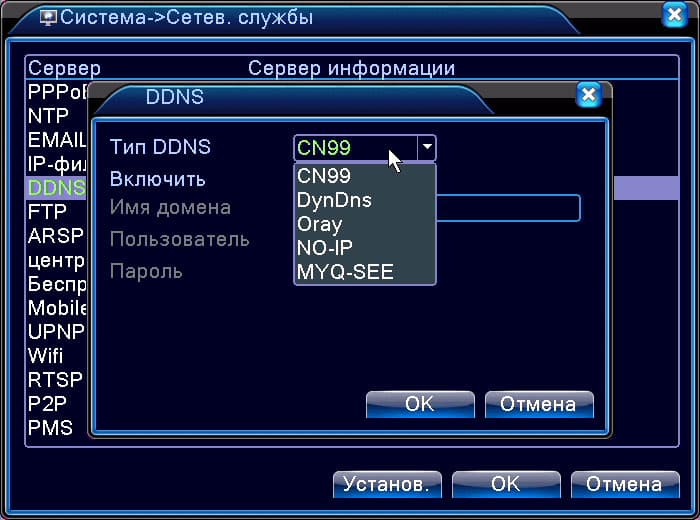

Самый сложный для рядового пользователя раздел настроек. Здесь двойной щелчок по той или иной строке открывает соответствующий оконный модуль, где требуется ввести адреса серверов, номера портов, сведения для авторизации и т. д. Это типичный модуль, где вводятся перечисленные сведения: здесь производится настройка почтового сервера, через который регистратор станет отправлять сообщения о текущем состоянии, событиях и тревогах.
Сетевой комплект видеонаблюдения Iptronic Full HD 1080P
Сетевой комплект видеонаблюдения Iptronic Full HD 1080P

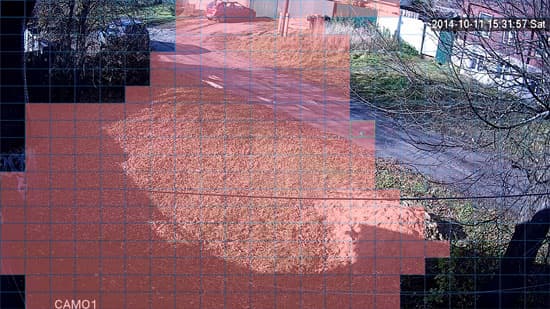

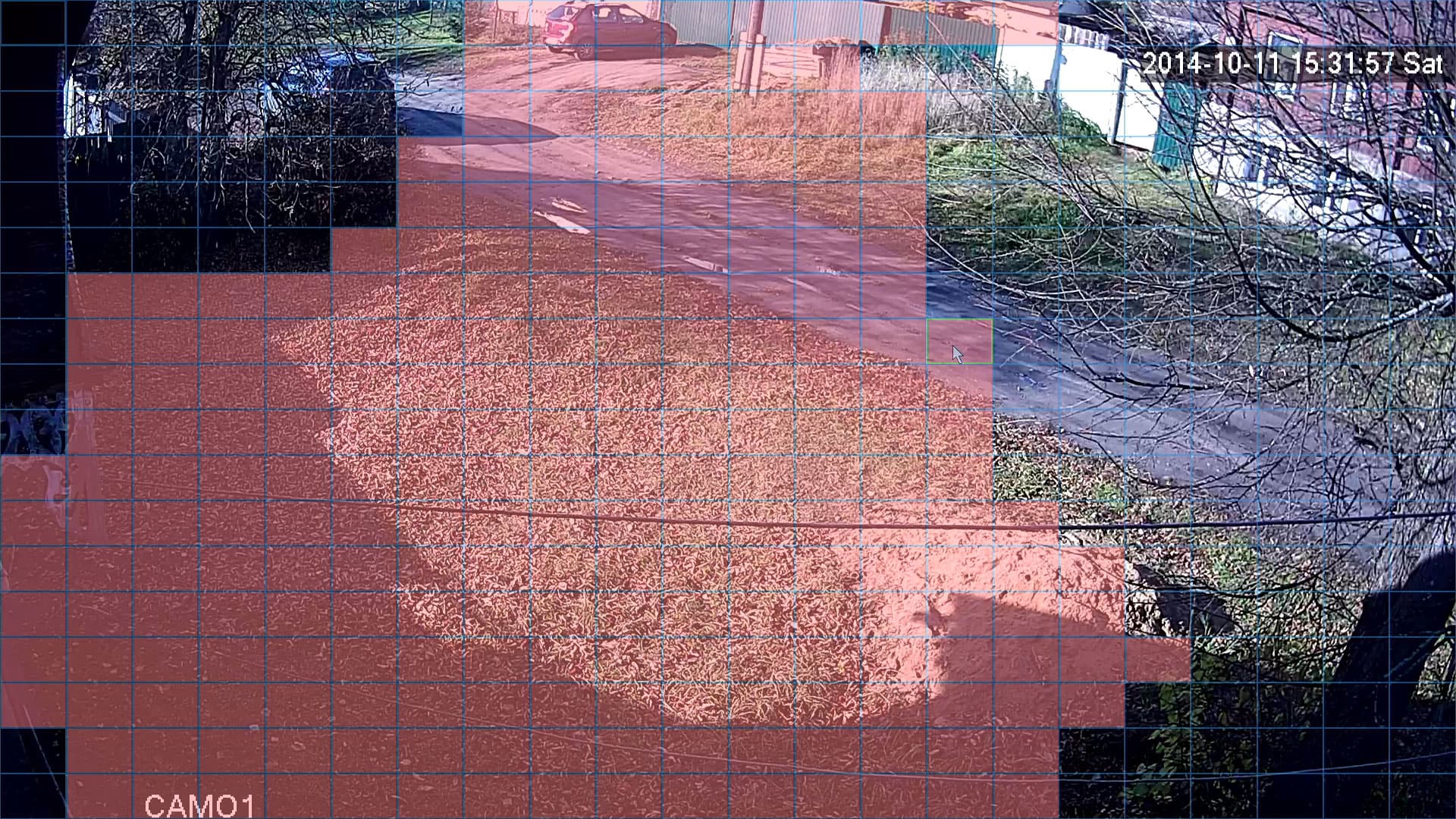

Удобно и наглядно производится настройка тревожных зон: прямоугольники, в которых требуется отслеживать движение, нужно обвести мышкой, закрасив их прозрачным розовым. Как видно на снимке, во время закрашивания мы избегали зон, в которых наблюдается перманентное движение — это листва деревьев (правда, на скриншоте это уже голые ветки).

Сетевой комплект видеонаблюдения Iptronic Full HD 1080P

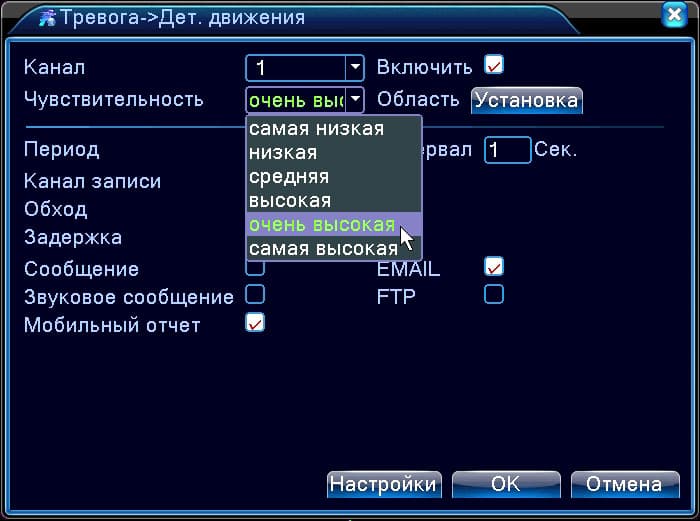

Чувствительность детектора движения также регулируется. Для стопроцентной регистрации любого движения достаточно будет выставить Очень высокий уровень чувствительности.

Сетевой комплект видеонаблюдения Iptronic Full HD 1080P

Прилагаемые камеры имеют невысокий динамический диапазон — это все-таки не видеокамеры и не фотоаппараты. Поэтому в случаях, когда в кадре присутствует яркий источник света, затемненные участки могут оказаться полностью неразличимы. Следует иметь это в виду при монтаже камер. Частично нивелировать последствия контровой засветки можно с помощью настроек яркости и контрастности, которые требуется производить сразу после монтажа. Но, скорее всего, эти параметры придется подстраивать еще несколько раз, если камера установлена в условиях меняющегося освещения.

Эксплуатация

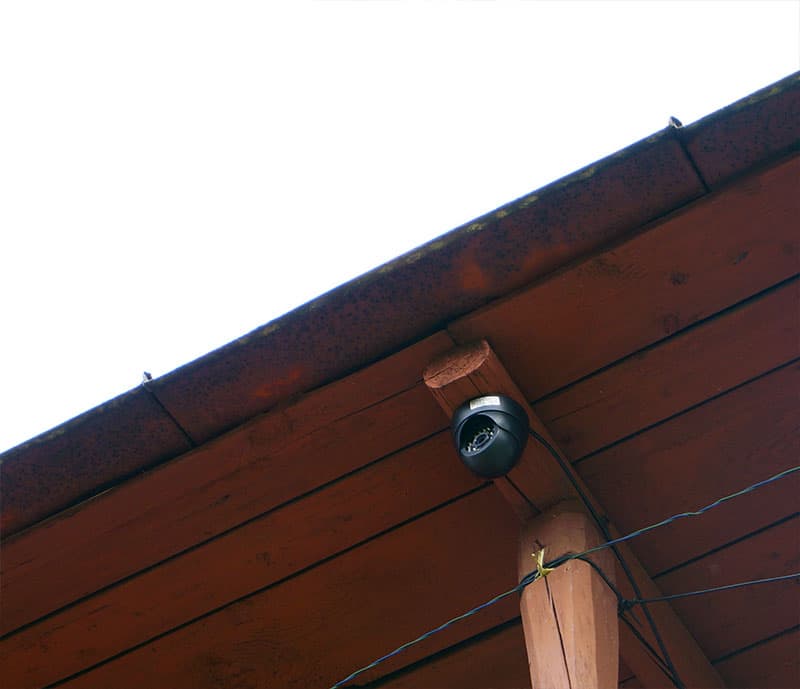

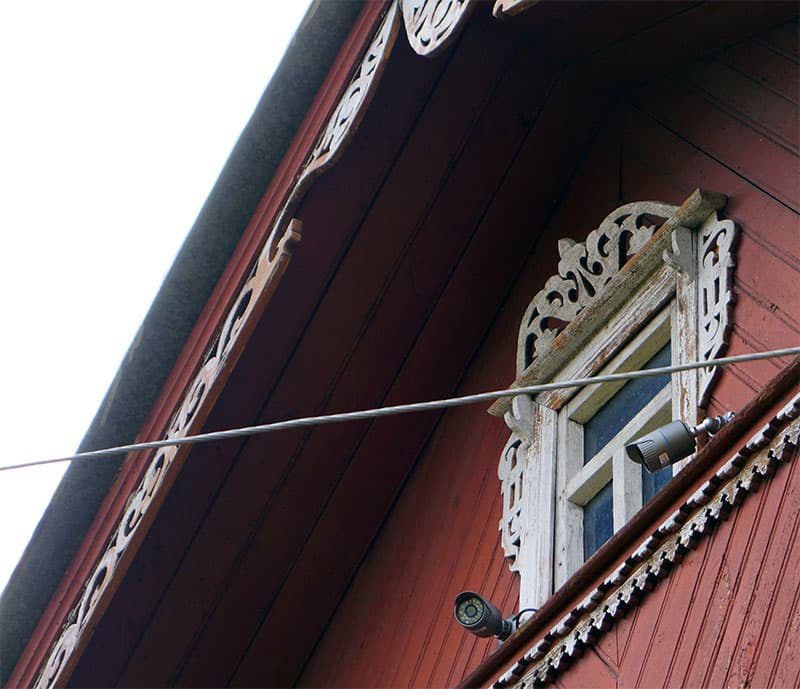

Для тестирования мы расположили камеры по периметру сельского дома. Две уличные камеры были закреплены под чердачным окошком и направлены крест-накрест — так обеспечивается максимальная площадь охвата. Третья камера, купольная, была размещена под крышей балкона, где защита от дождя гарантирована. Внутри помещений камеру устанавливать мы не стали — это все-таки не офис и не торговая точка, доступная любому посетителю.

Сетевой комплект видеонаблюдения Iptronic Full HD 1080P Сетевой комплект видеонаблюдения Iptronic Full HD 1080P

Регистратор имеет встроенный громкий зуммер-пищалку. Он издает громкий писк, которым в настройках по умолчанию сопровождается каждое обнаруженное движение в кадре или иные события. Такое поведение можно и отключить, но о наличии зуммера все же следует помнить — вдруг понадобится.

Аппарат не нуждается в постоянном контроле со стороны. За время тестирования — почти три недели — мы регулярно обращались к его интерфейсу через облачный сервис, в основном в целях проверки: все ли в порядке, ведется ли запись, не пропал ли сигнал с камер. Изредка приходилось настраивать яркость и контрастность картинки с некоторых камер. Регулярные кратковременные отключения электроэнергии (и без того «хромой» — 185 вольт), которыми иногда страдает российская глубинка, никак не мешают регистратору: после подачи питания он автоматически загружается и продолжает работу. Единственный признак этих отключений — пустующие минуты в непрерывном видеоархиве. Конечно, если бы регистратор остался у нас насовсем, мы бы его обязательно подключили к достаточно емкому источнику бесперебойного питания.

Видеонаблюдение слагается из двух составляющих: непрерывный контроль и просмотр архива. Первое целиком лежит на плечах армии «живых» охранников, а второе обычно используется после какого-то события, детали которого требуется восстановить. Здесь рассматриваемый регистратор оказался довольно удобным средством возврата в прошлое. Ни малейших задержек, зависаний, долгих поисков — навигация по всему видеоархиву осуществляется практически мгновенно. Лучше всего об этом расскажет видео:

Для просмотра в большем размере нажмите кнопку «Оригинальный размер»

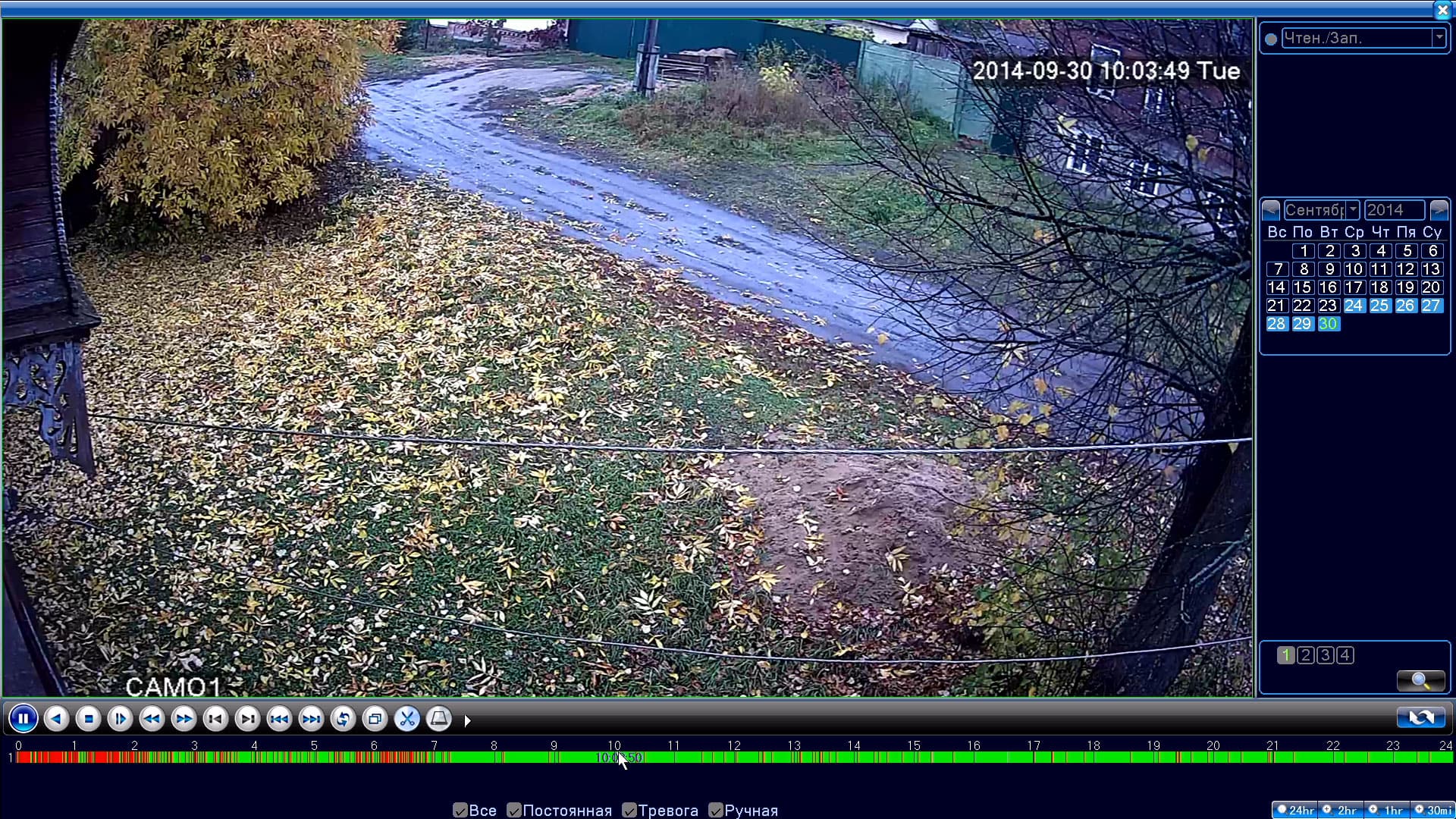

Раскраска таймлинии, по которой бежит ползунок воспроизведения, легко расшифровывается: зеленым цветом показано видео, записанное в режиме постоянной записи, а прочие цвета обозначают различные типы зафиксированных регистратором событий.

Сетевой комплект видеонаблюдения Iptronic Full HD 1080P

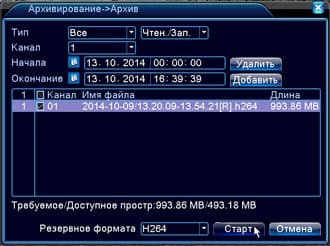

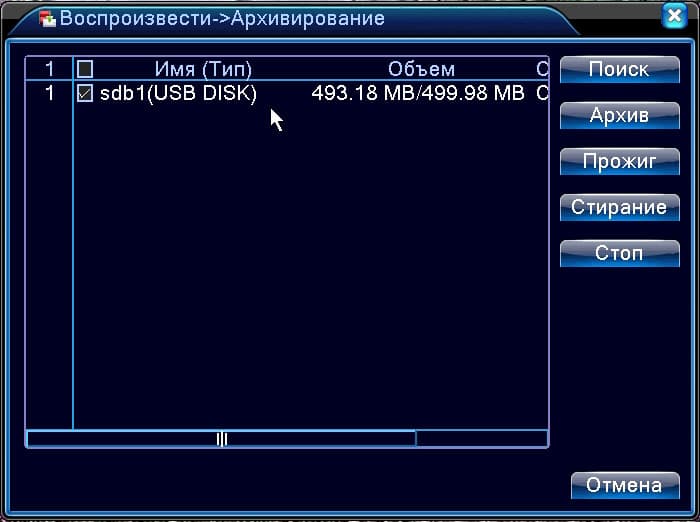

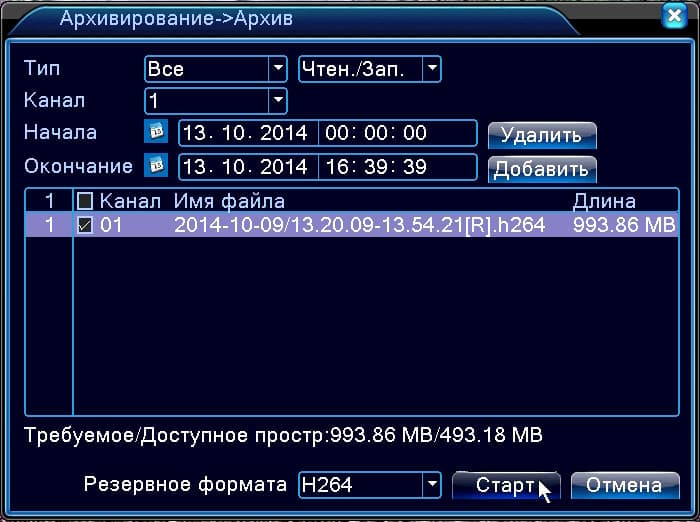

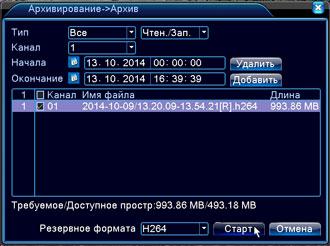

Экспорт отдельных роликов на USB-носитель (флэшку) можно произвести здесь же, отметив в правой колонке флажками нужные файлы.

Сетевой комплект видеонаблюдения Iptronic Full HD 1080P
Сетевой комплект видеонаблюдения Iptronic Full HD 1080P

Почти так же хорошо дело обстоит с мобильным приложением. Почти — потому, что здесь все целиком зависит от пропускной способности интернет-канала, к которому подключен регистратор, где важной оказывается не входящая, а исходящая скорость. Нетрудно догадаться, что в сельской местности (причем не подмосковной) интернет пока доступен лишь «по воздуху», либо, как редкое счастливое исключение, по ADSL. Но в обоих случаях с исходящими скоростями все далеко не в порядке, что мы и наблюдаем при попытке просмотра видеопотока одновременно с трех камер:

Для просмотра в большем размере нажмите кнопку «Оригинальный размер»

В условиях такого медленного подключения, чтобы увидеть картинку с третьей и четвертой камер, потребуется остановить воспроизведение потока с двух камер, сумевших «пробиться» в интернет. По крайней мере, понятно, что вины регистратора здесь нет. Хотя, если подумать — неплохим подспорьем оказались бы настройки потока, включающие в себя размер и частоту кадров, а также — обязательно! — битрейт. Будь такие настройки в наличии, мы бы вдвое уменьшили данные показатели, и, надеемся, смогли бы получить одновременное вещание со всех камер, пусть и в низком качестве.

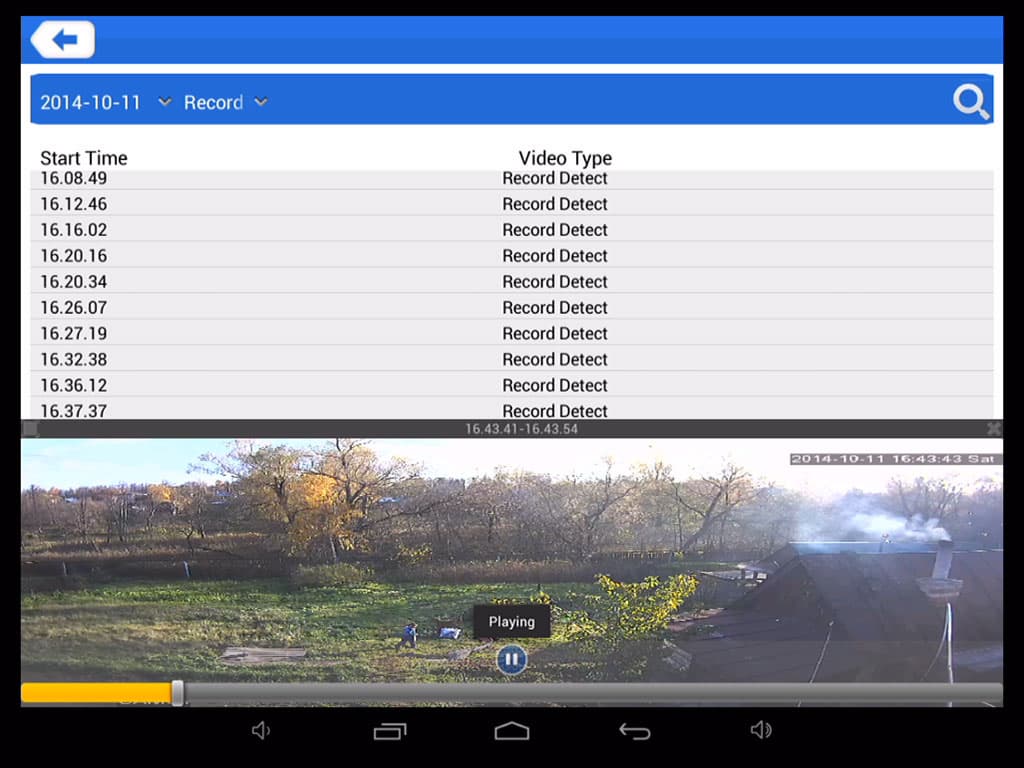

Помимо «живого просмотра», мобильное приложение позволяет вести удаленный просмотр архива. Производится он почти с такой же скоростью, без особых задержек. С переходом в режим просмотра архива на экране планшета отображается список зарегистрированных событий, которые можно отфильтровать как по номеру канала, так и по типу события. Щелчок по строчке с нужным элементом запускает воспроизведение видеоролика.

Сетевой комплект видеонаблюдения Iptronic Full HD 1080P

Теперь коснемся такого вопроса, как качество видеозаписей.

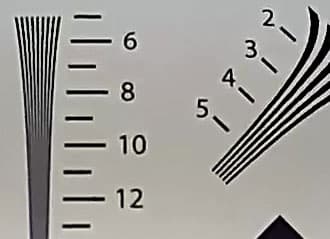

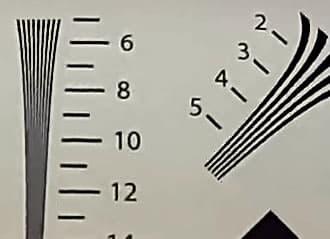

Разрешающая способность обеих камер примерно одинакова и достигает 900 линий по горизонтали; такой результат соответствует разрешающей способности Full HD-видеокамер среднего и высшего ценовых диапазонов.

Уличная камера Купольная камера
Сетевой комплект видеонаблюдения Iptronic Full HD 1080P
Сетевой комплект видеонаблюдения Iptronic Full HD 1080P

Некоторая излишняя резкость границ (наблюдается на краях контрольных линий) обусловлена «задранной» контрастностью в настройках регистратора. Снижать ее не рекомендуется — такая контрастность позволяет более точно различить движущийся объект на статичном фоне. В конце концов, мы же не собираемся этими камерами снимать фильм, в видеонаблюдении абсолютно иные требования к картинке.

Но не только разрешающей способностью определяется ценность камеры наблюдения. Здесь важны и такие факторы, как чувствительность (к камерам с инфракрасной подсветкой это относится в меньшей степени), а также качество кодирования. Которое зависит не столько от камеры, сколько еще и от обслуживающего регистратора.

Наш регистратор записывает видеопоток с каждой камеры в формате, имеющем следующие характеристики:

Кодек AVC (H264), профиль Main@L4.2
Размер кадра 1920×1080
Частота кадров 25 прогрессивных кадров в секунду
Битрейт 4500 Кбит/с

Такого битрейта обычно оказывается достаточно для фиксации преимущественно статичных сцен с небольшим количеством движения в кадре. Оценить качество работы регистратора можно по следующим стоп-кадрам, взятым из роликов, записанных в разное время суток:

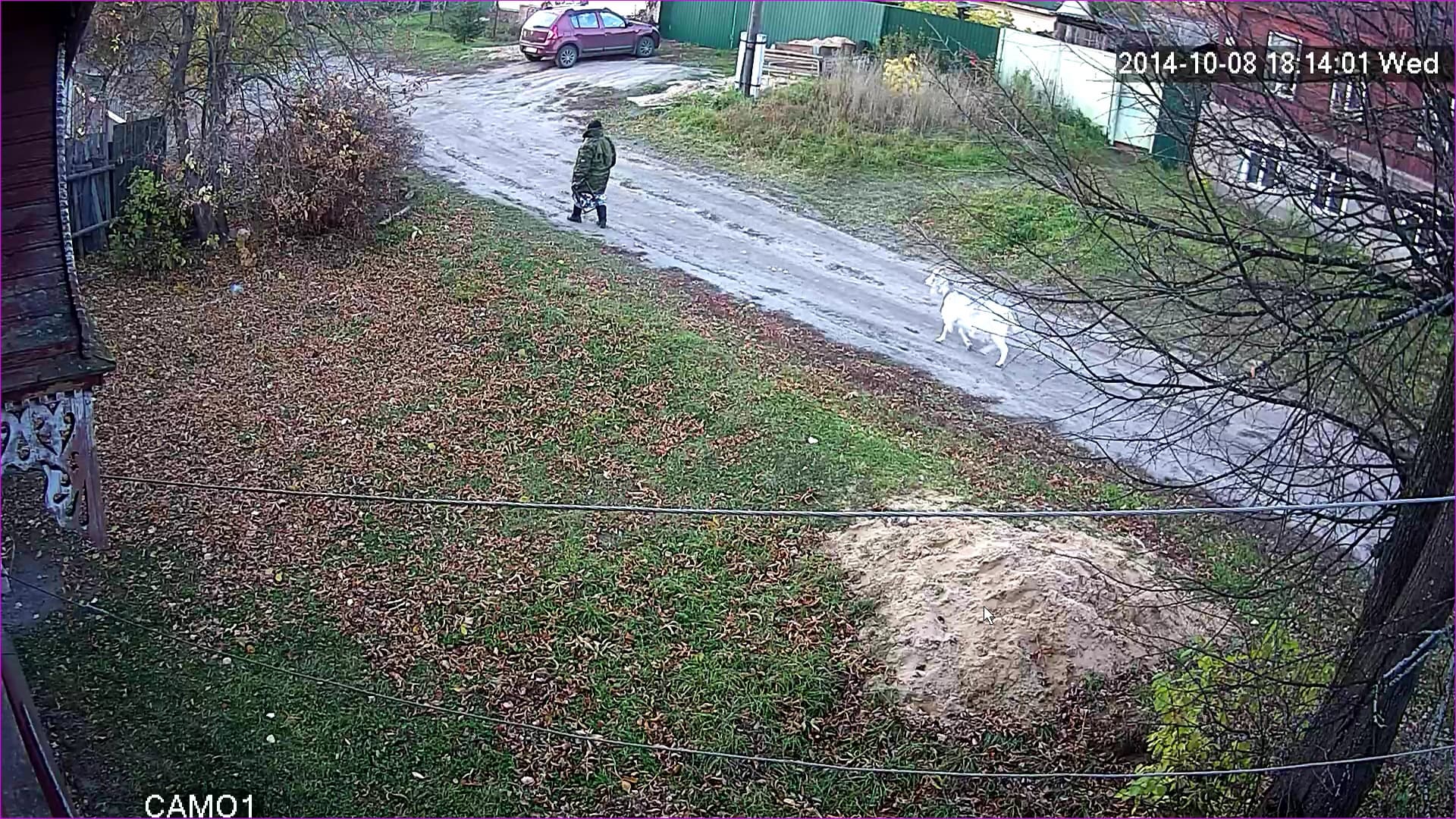

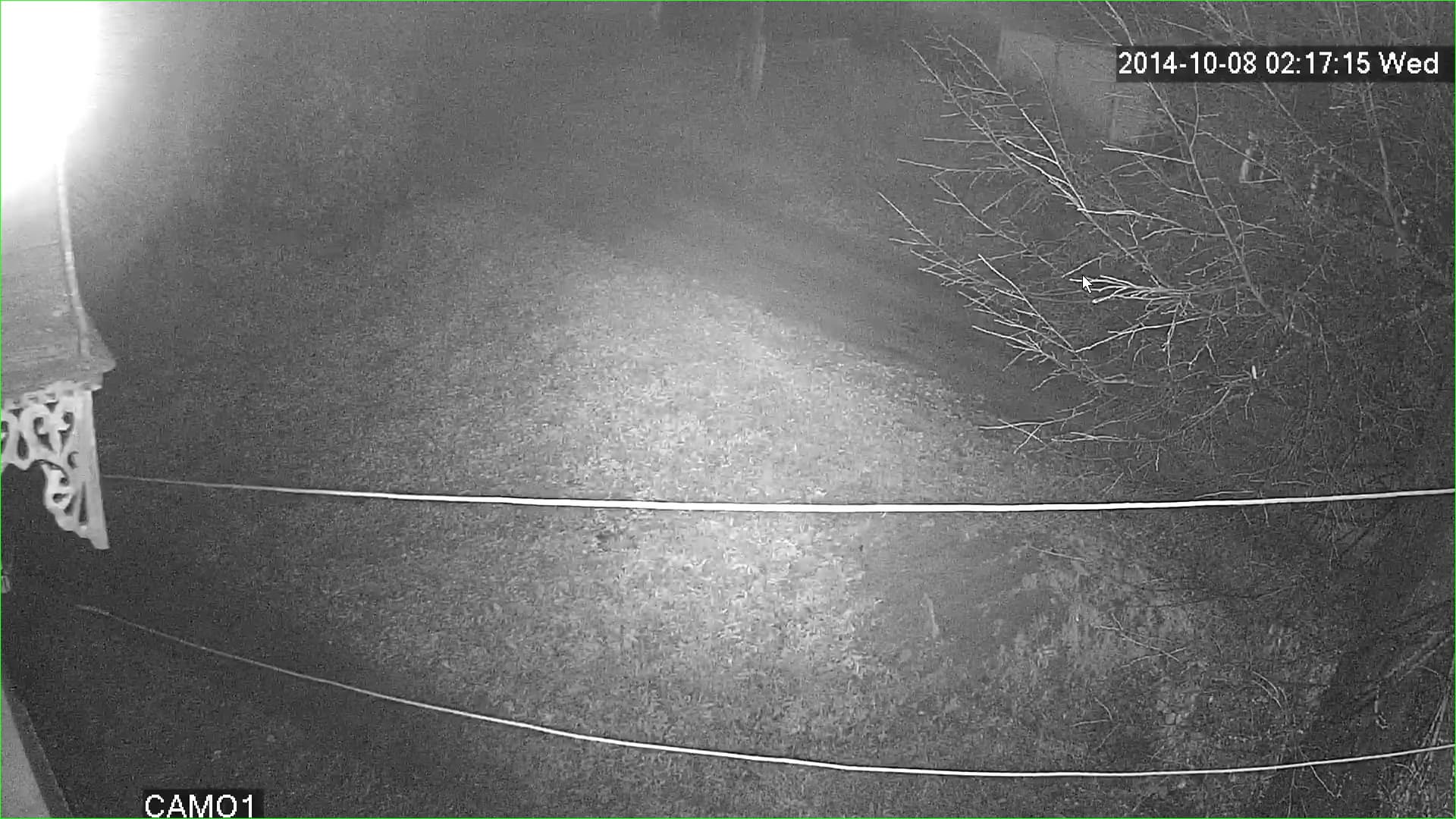

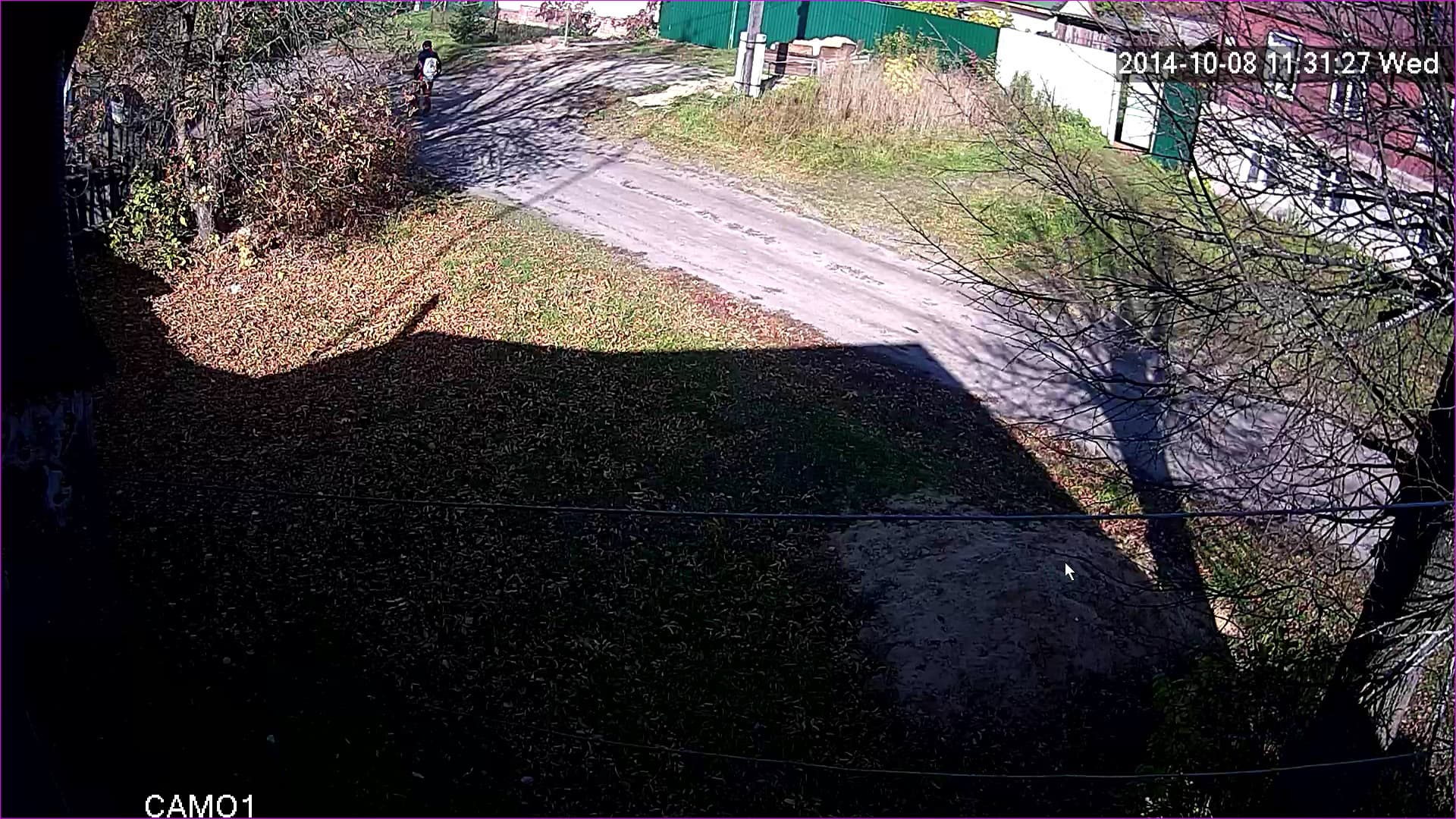

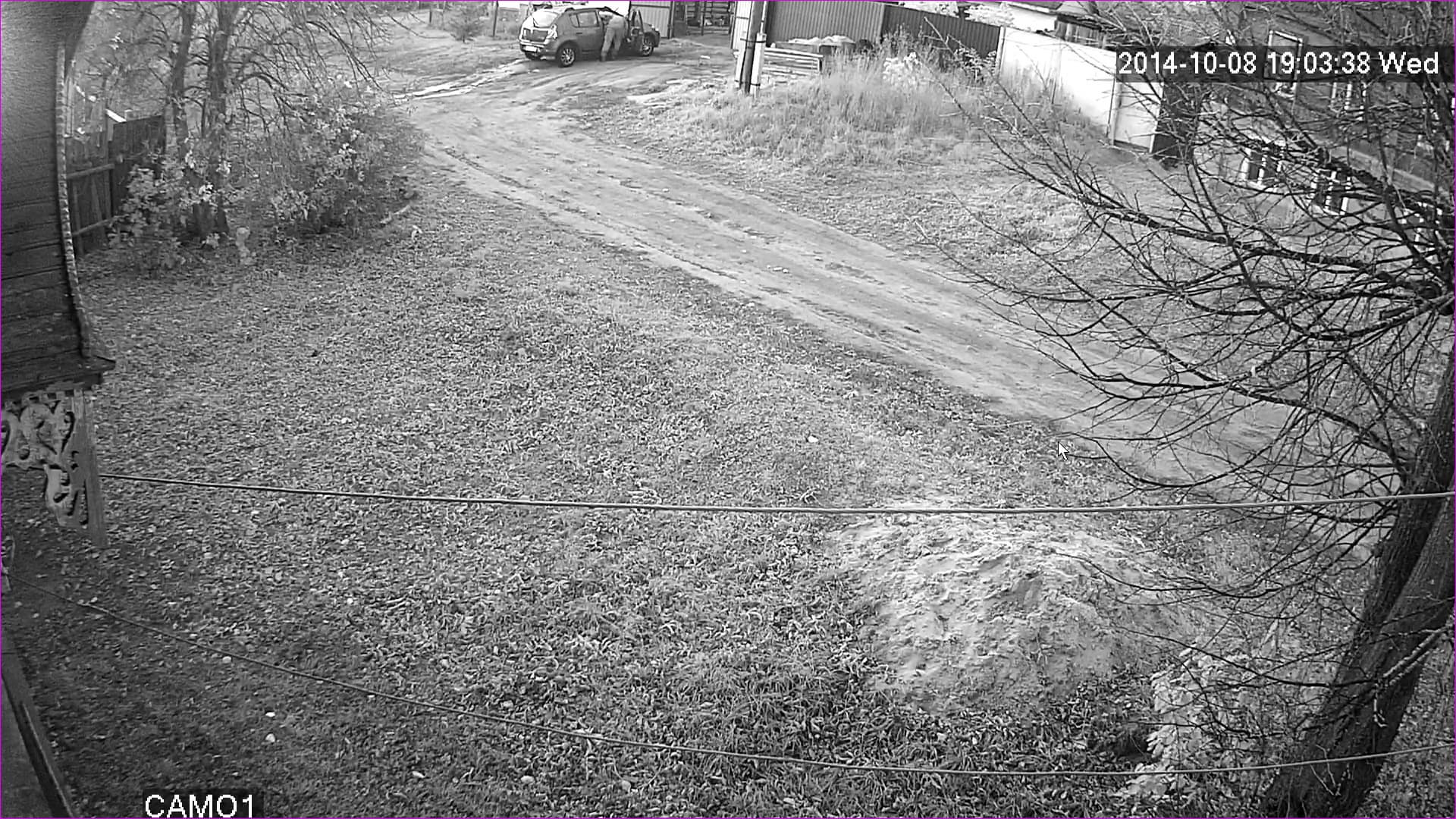

Ночь, ИК-режим Солнечное утро, цветной режим Пасмурно, цветной режим Вечер, ИК-режим
Сетевой комплект видеонаблюдения Iptronic Full HD 1080P
Сетевой комплект видеонаблюдения Iptronic Full HD 1080P
Сетевой комплект видеонаблюдения Iptronic Full HD 1080P
Сетевой комплект видеонаблюдения Iptronic Full HD 1080P
Скачать оригинальный видеоролик

Очевидно, что камеры следует располагать так, чтобы избежать засветки от ИК-светодиодов (в нашем случае видна типичная ошибка — отсвет, исходящий от края козырька крыши). Также можно определить эффективность ночной инфракрасной подсветки — примерно 20 метров, как и указано в спецификациях камер. Стоп-кадр, сделанный из записи при ярком солнце, выдает упоминавшийся узкий динамический диапазон камер — освещенные объекты слишком ярки, а те, что находятся в тени, наоборот, слишком темны. Пожалуй, лучше всего камеры проявляют себя в условиях пасмурного дня или в сумерки, сразу после автоматического включения ИК-подсветки.

***

Прежде чем делать какие-либо выводы, следует хорошенько взвесить целесообразность приобретения подобного комплекта, готового к установке. Бытует мнение, что гораздо выгоднее собрать такую систему самостоятельно, «на коленке», из подручных средств и купленных по дешевке компонентов:

  • две Full HD IP-камеры в уличном исполнении с инфракрасной подсветкой и с PoE
  • две Full HD IP-камеры в комнатном исполнении с инфракрасной подсветкой и с PoE
  • четырехпортовый свитчер PoE
  • регистратор (подойдет старый ПК)
  • кабели

Казалось бы, список довольно скромный. Однако если суммировать цену всех элементов, входящих в систему — скорее всего, получится стоимость, которую нужно отдать за уже законченный и протестированный комплект. Который готов к установке, не нуждается в сложной настройке и, что гораздо важнее, в его постоянном обслуживании. Тем и интересны подобные комплексные решения, делающие возможным установку системы видеонаблюдения любым пользователем, с любым уровнем подготовки.


Оборудование для тестирования
предоставлено компанией Iptronic
