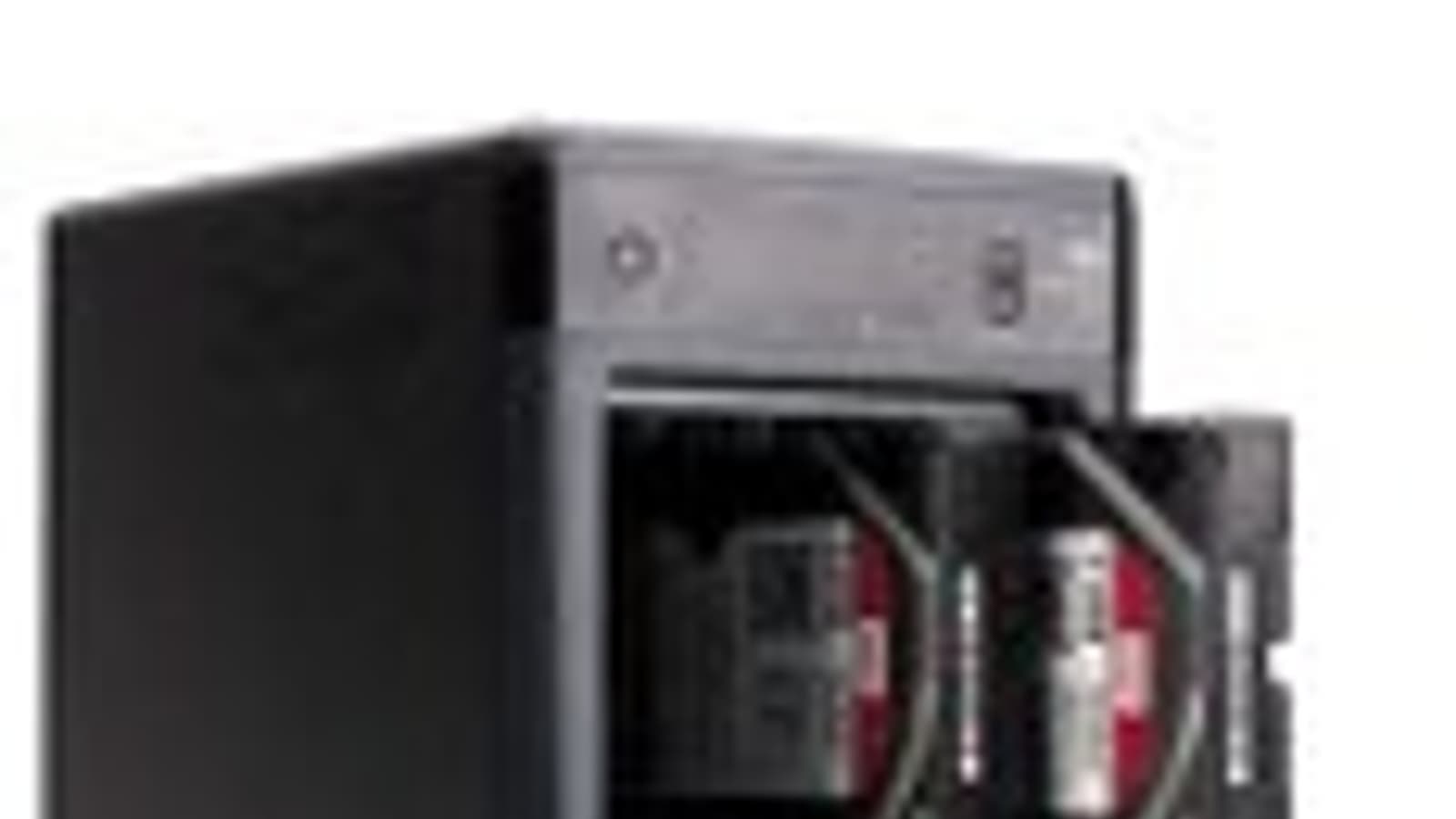

Сетевой накопитель WD My Cloud EX4


Весной этого года мы познакомились с однодисковым решением новой линейки облачных сетевых систем хранения данных — WD My Cloud. Сегодня в нее входят четыре модели. Две из них (на один и два винчестера) ориентированы на домашних пользователей, и два устройства (на два и четыре винчестера) позиционируются для требовательных потребителей и SOHO.

В данном материале мы познакомимся с накопителем WD My Cloud EX4, который является старшим в линейке на данный момент. Это устройство оборудовано четырьмя отсеками для дисков, имеет основанную на ARM-процессоре платформу и позволяет подключать внешние устройства с интерфейсом USB 3.0.

Модель поставляется в нескольких конфигурациях, отличающихся общим объемом винчестеров: 8, 12 или 16 ТБ. Предусмотрен также вариант и без винчестеров.

Комплект поставки и внешний вид

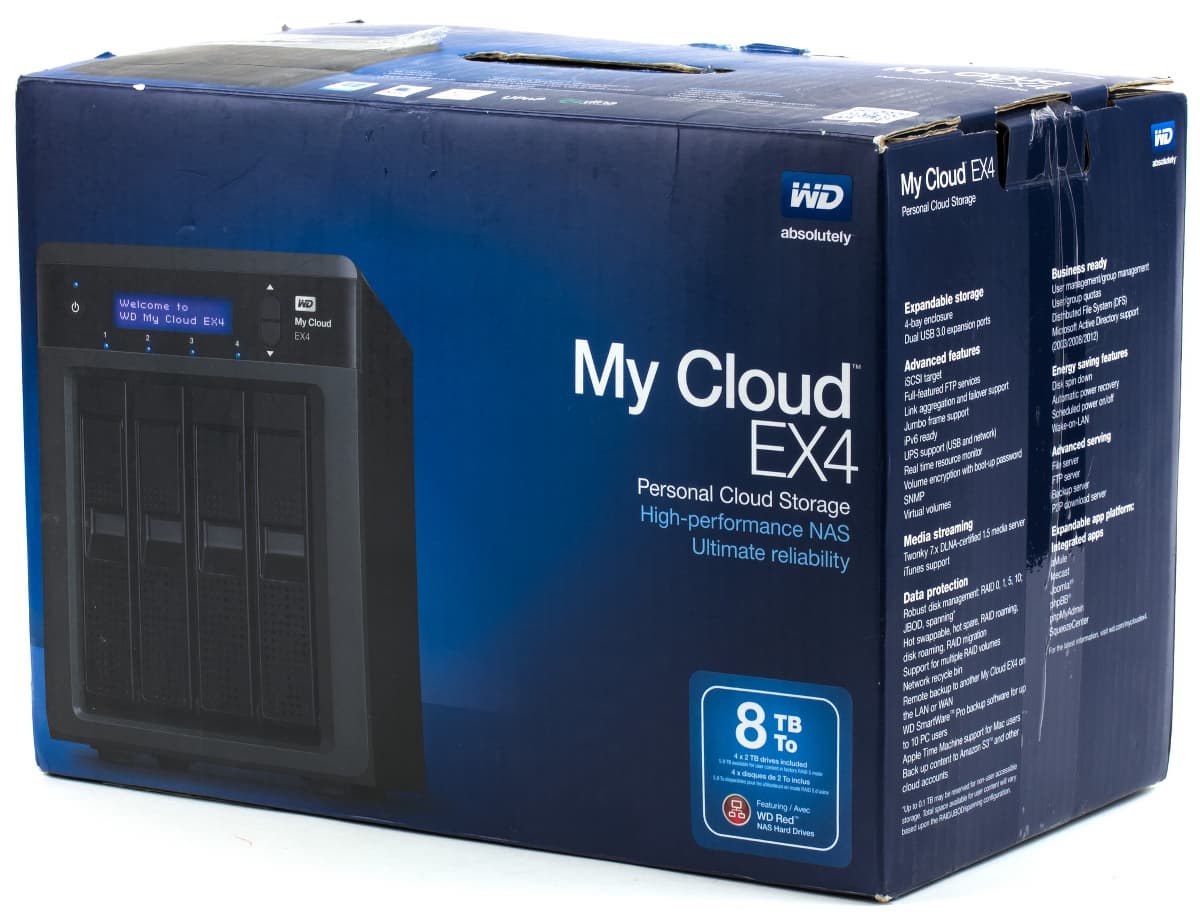

Накопитель поставляется в достаточно крупной картонной коробке, оформленной в синих тонах. На ней приводятся фотографии устройства и достаточно подробное описание функций и возможностей модели.

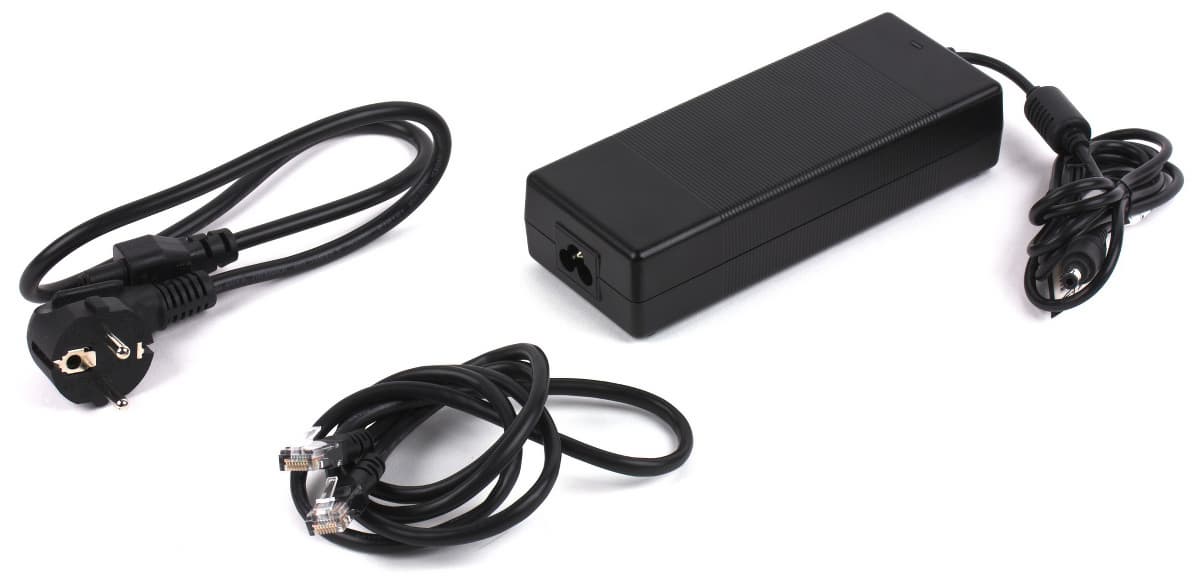

В комплект поставки входят сетевой адаптер (19 В 4,7 А) с кабелем, сетевой патч-корд и листовка с кратким описанием начала работы с устройством. Отметим, что блок питания имеет «ноутбучный» разъем силового кабеля, что встречается относительно редко.

Внешний вид устройства вполне характерен для данного класса моделей. Интересно, пожалуй, только то, что печатная плата с электронными компонентами в этот раз установлена в верхней части корпуса, а не сбоку от дисковых отсеков.

В результате накопитель получился более высоким и менее широким, чем многие решения других производителей. Габаритные размеры без учета подключения кабелей составляют примерно 16×22×21 сантиметр. Основной цвет корпуса — черный. Верхний кожух, дно и задняя панель изготовлены из металла, а лицевая крышка из пластика.

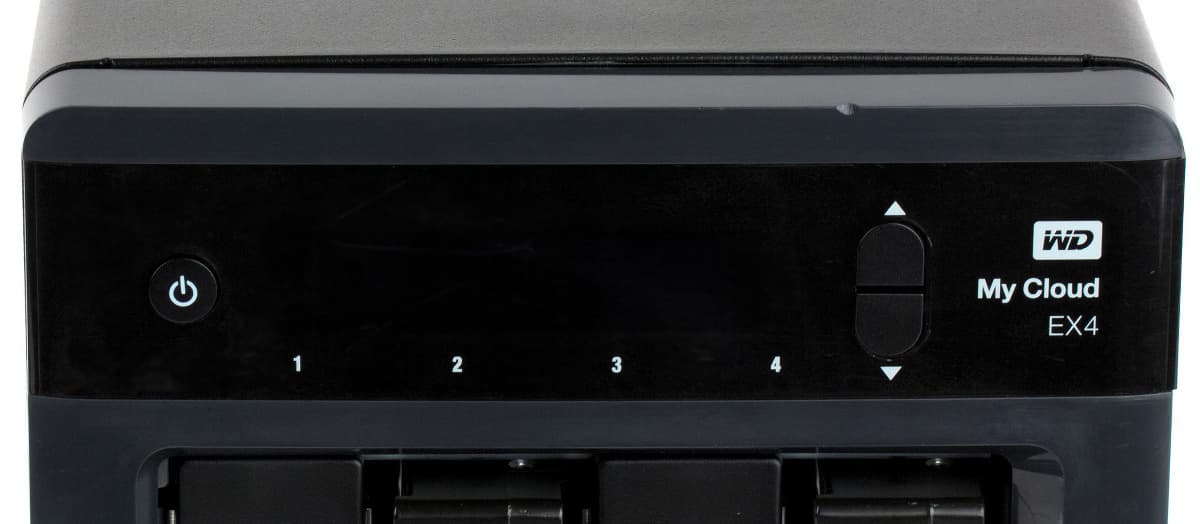

В верхней части передней панели находится блок управления и индикаторы. Здесь есть кнопка включения со светодиодом статуса, двухстрочный матричный дисплей, две кнопки навигации и светодиоды для каждого дискового отсека. На дисплее отображаются статусные сообщения, а кнопками можно их перелистывать. В частности здесь приводится такая информация, как имя, адрес, и состояние накопителя.

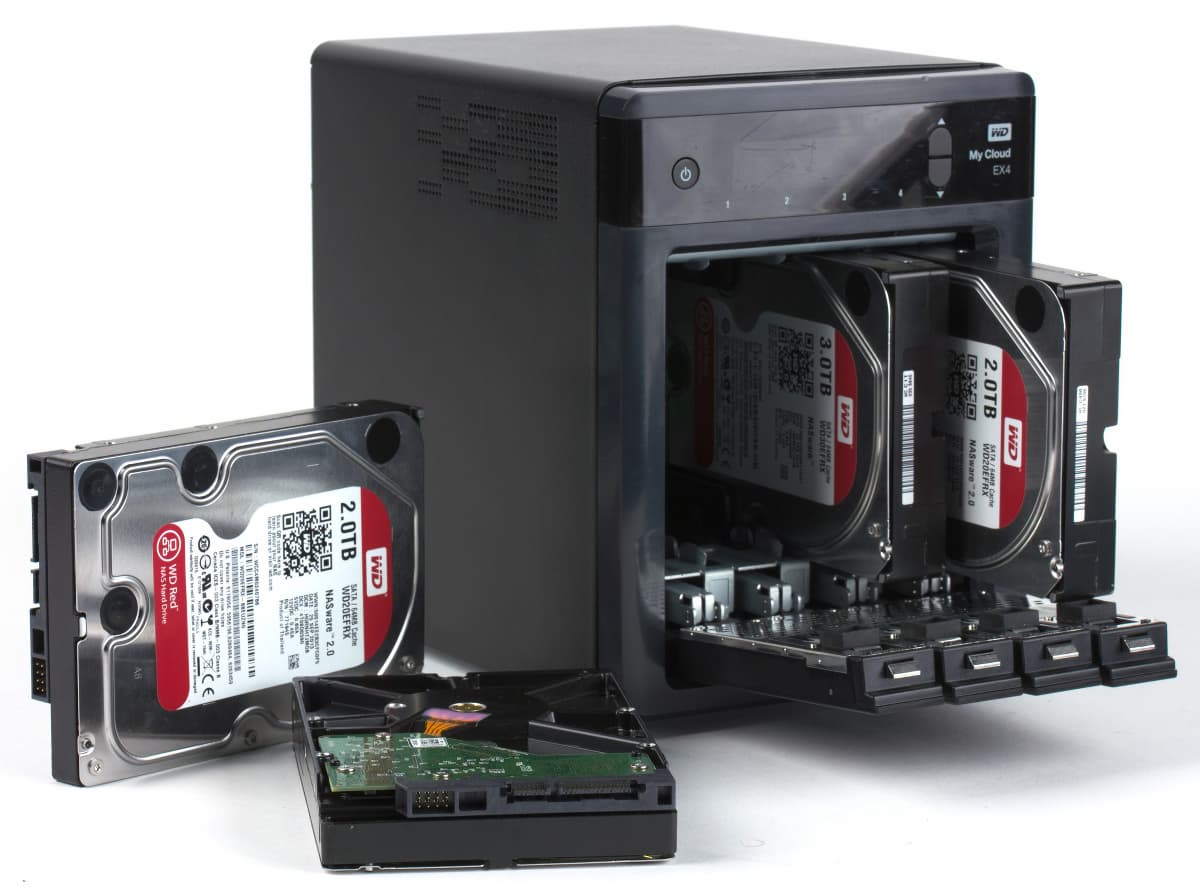

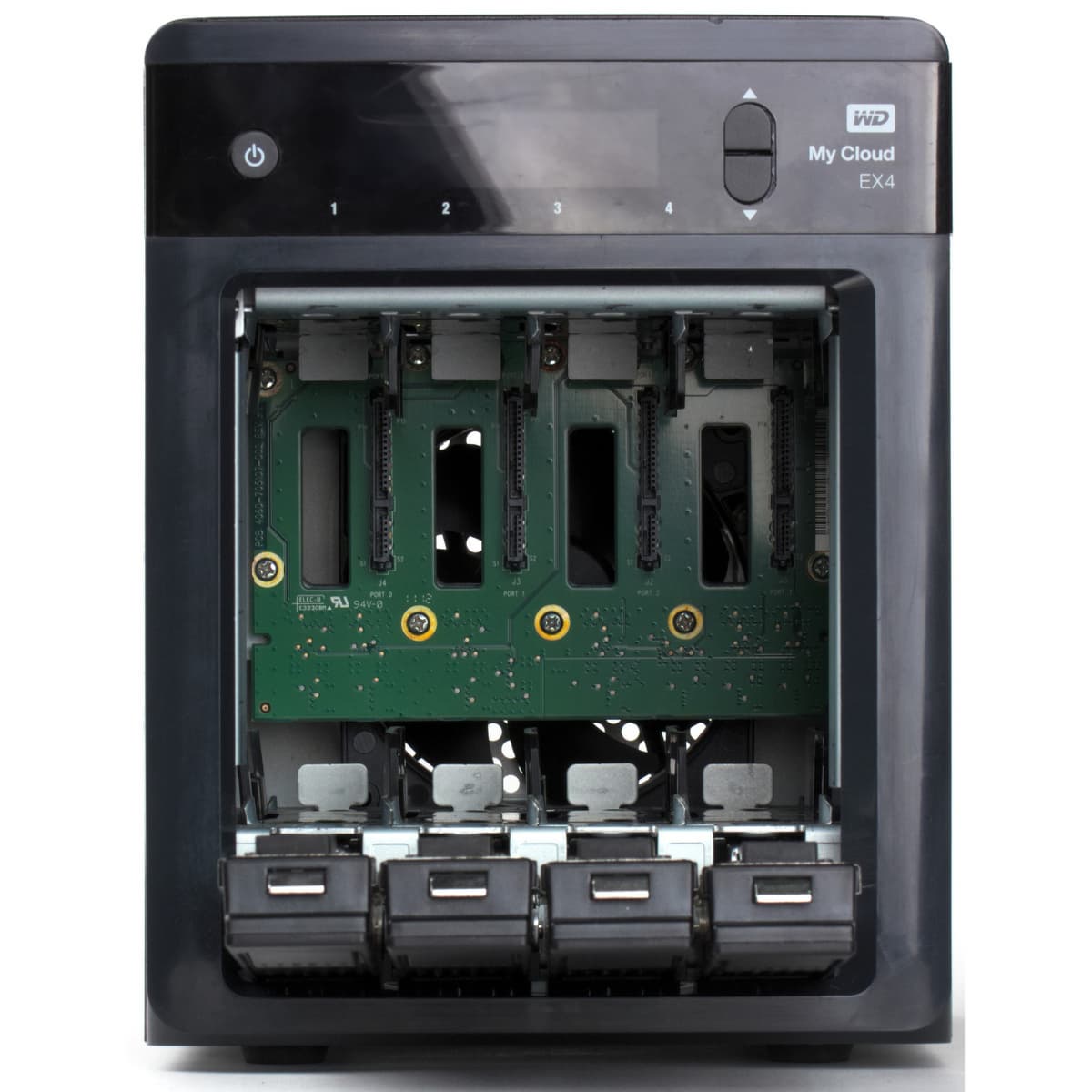

Интересно, что диски не требуется закреплять на рамках для установки в накопитель. Просто открываете требуемый отсек и вставляете жесткий диск. Отметим, что дополнительных замков здесь не предусмотрено. В официальном списке совместимости присутствует множество моделей Western Digital, а также некоторые винчестеры Toshiba и Seagate.

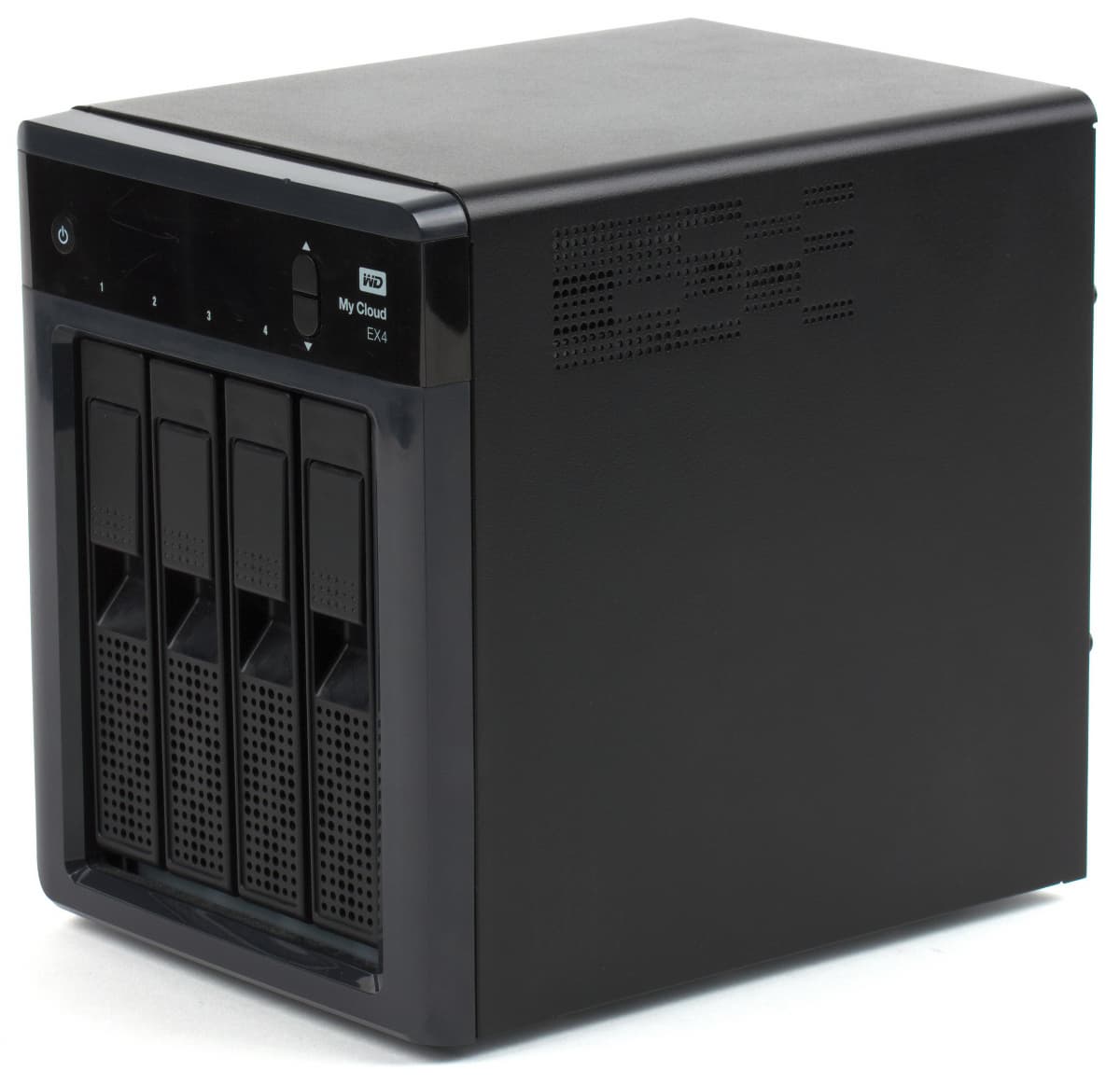

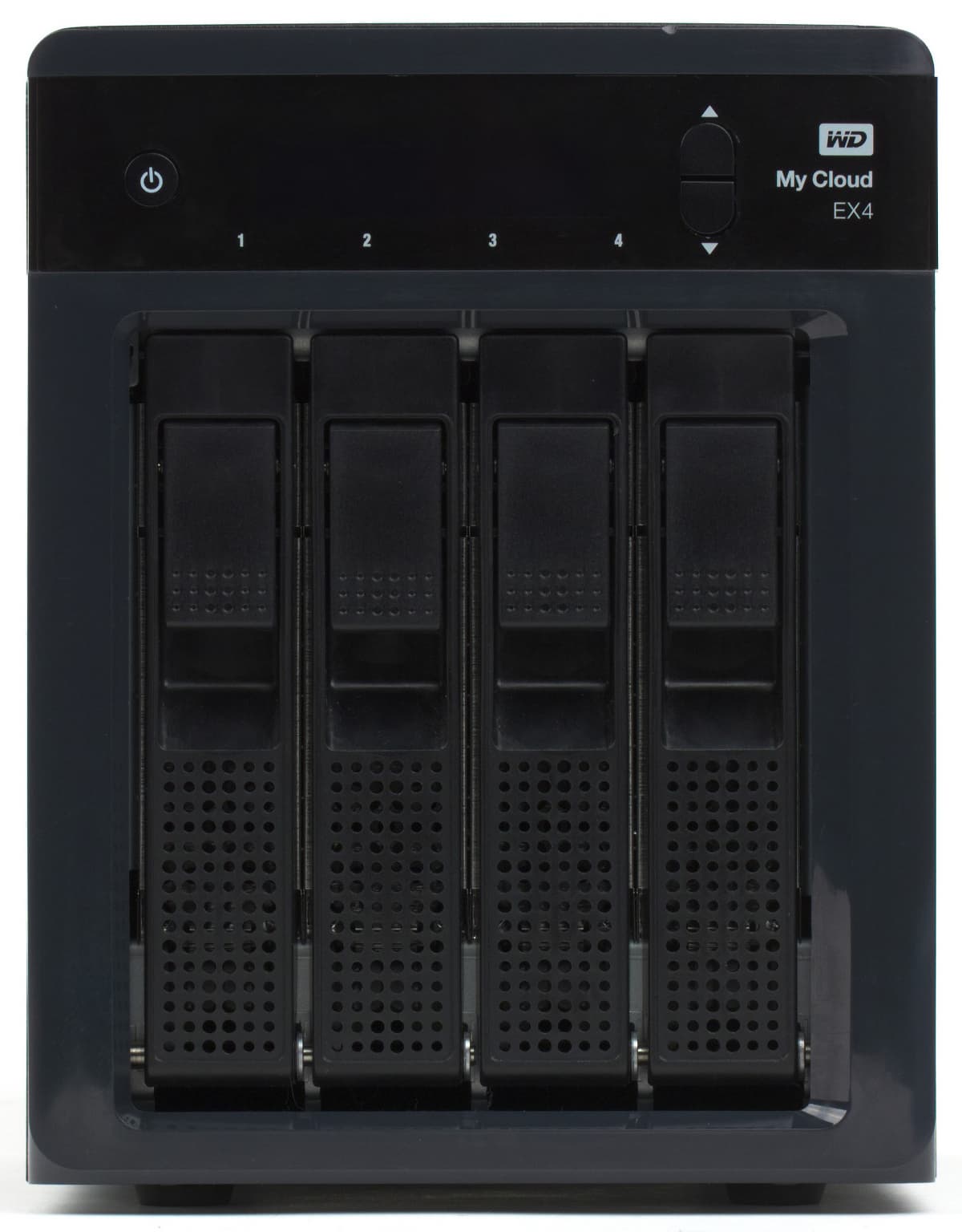

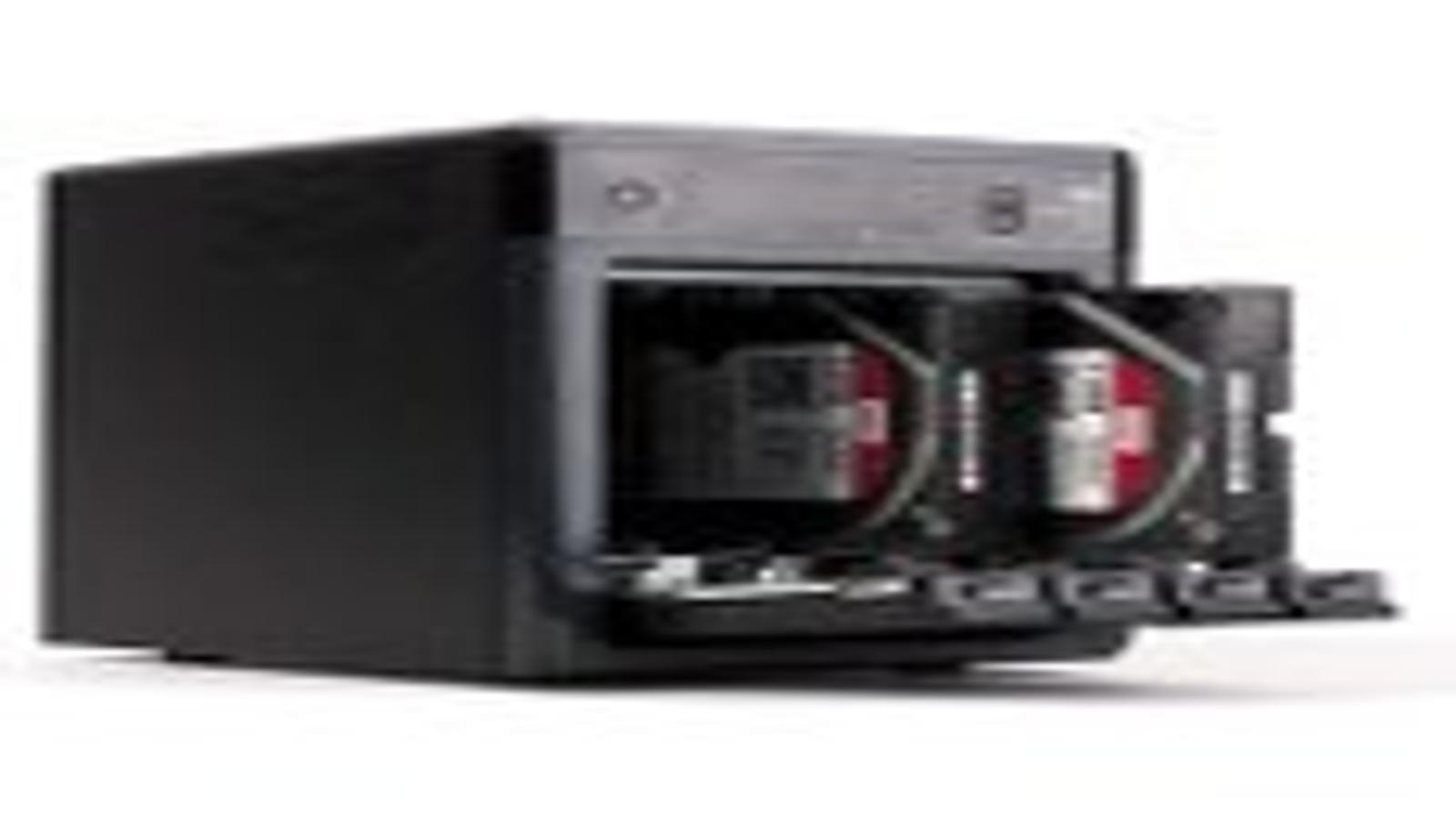

Внешний вид WD My Cloud EX4    Внешний вид WD My Cloud EX4

Дисковые отсеки являются и основным способом поступления воздуха в систему охлаждения устройства. Дополнительно присутствуют небольшие решетки на боках крышки корпуса.

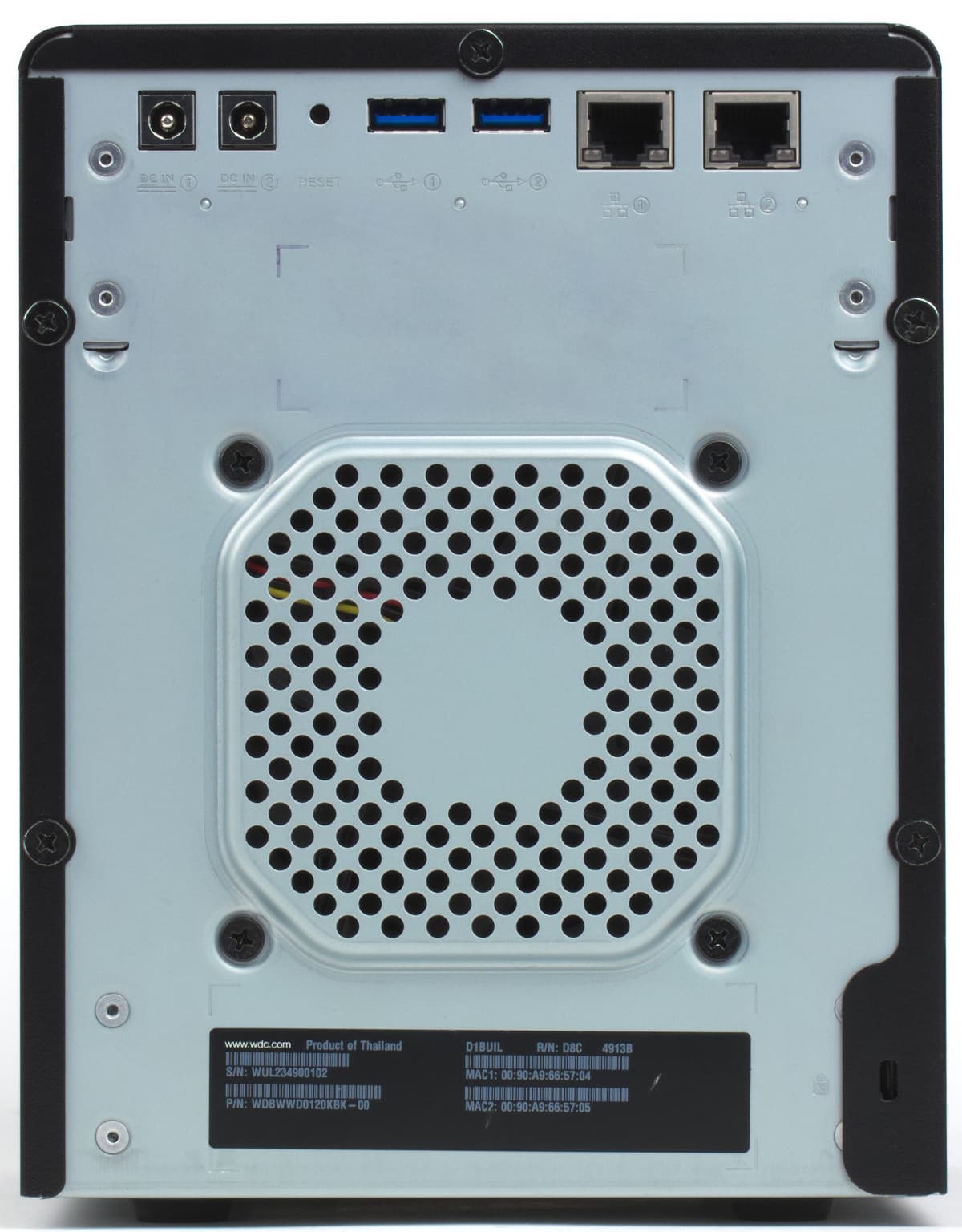

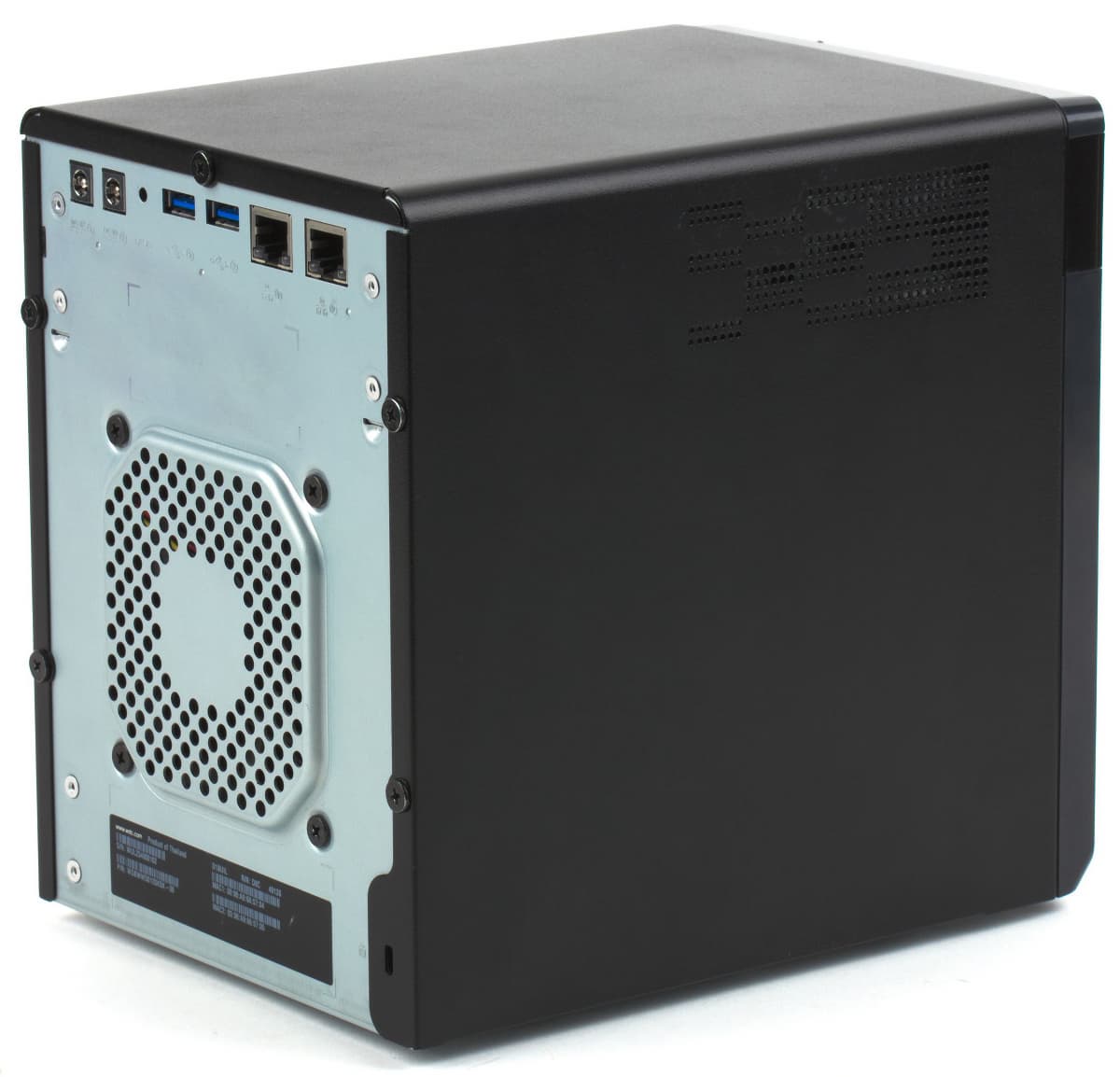

На задней панели видна решетка вентилятора, имеющего формат ∅92×25 мм и трехпроводное подключение. К сожалению, доступ к нему для чистки или замены очень затруднен внутренней рамой устройства.

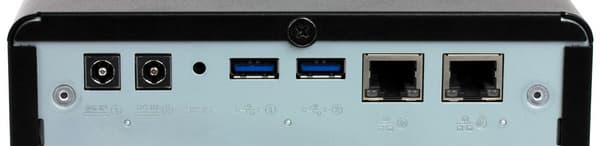

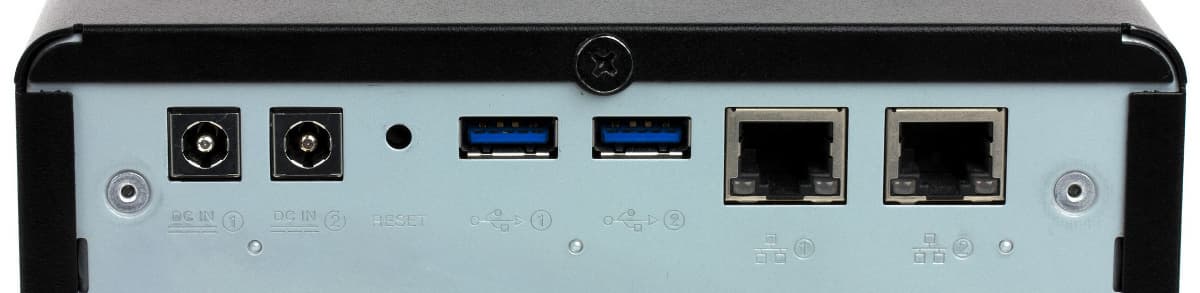

Все разъемы установлены в верхней части задней панели. Здесь мы видим два входа для блоков питания, два USB 3.0, два гигабитных сетевых порта с индикаторами и скрытую кнопку сброса. В нижнем правом углу заметно отверстие кенсингтонского замка. С точки зрения удобства подключения, верхнее расположение разъемов имеет как плюсы, так и минусы. Наличие двух входов для блока питания позволяет организовать конфигурацию с резервированием питания.

В целом дизайн, а также качество материалов и изготовления стоит признать вполне удачным.

Конструкция и аппаратные характеристики

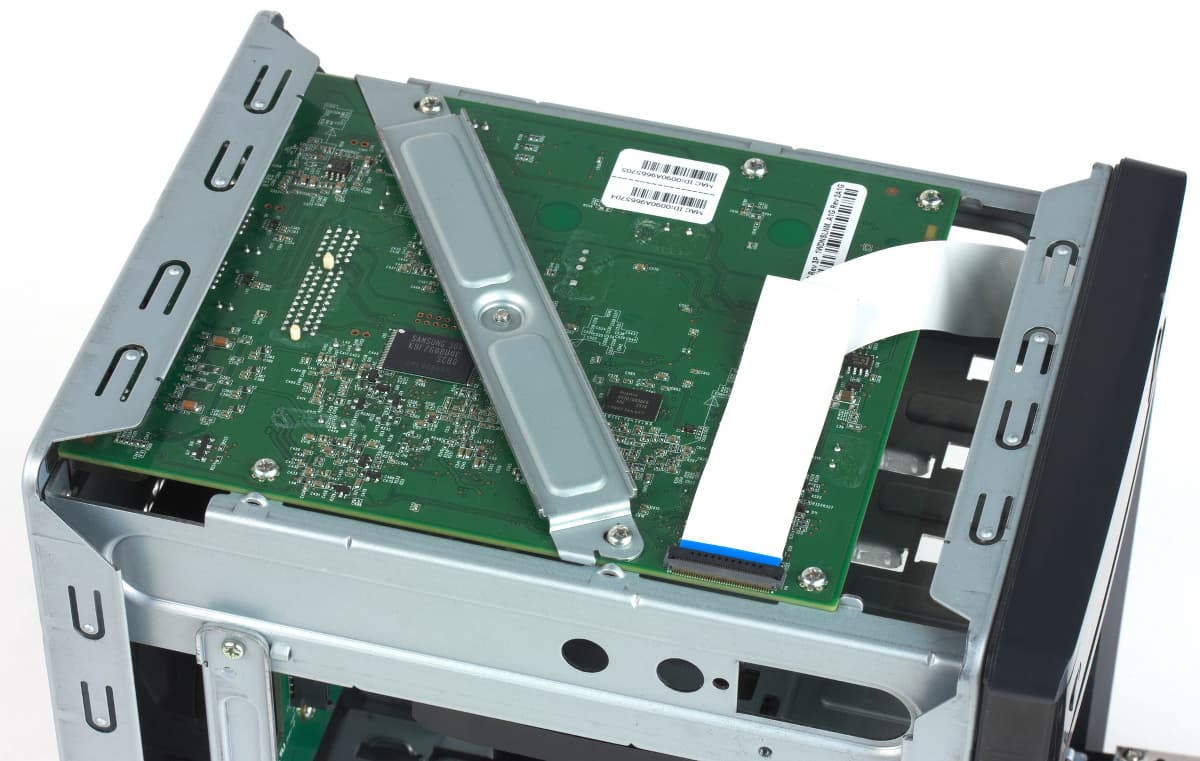

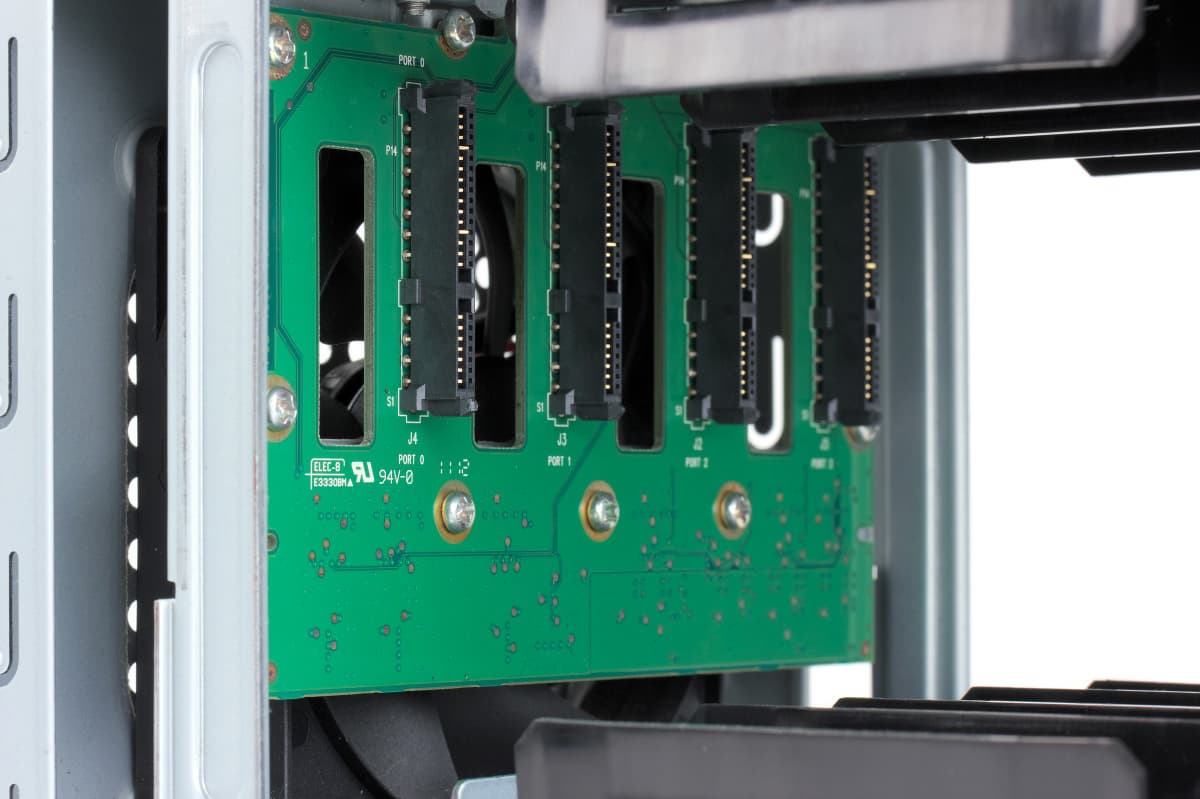

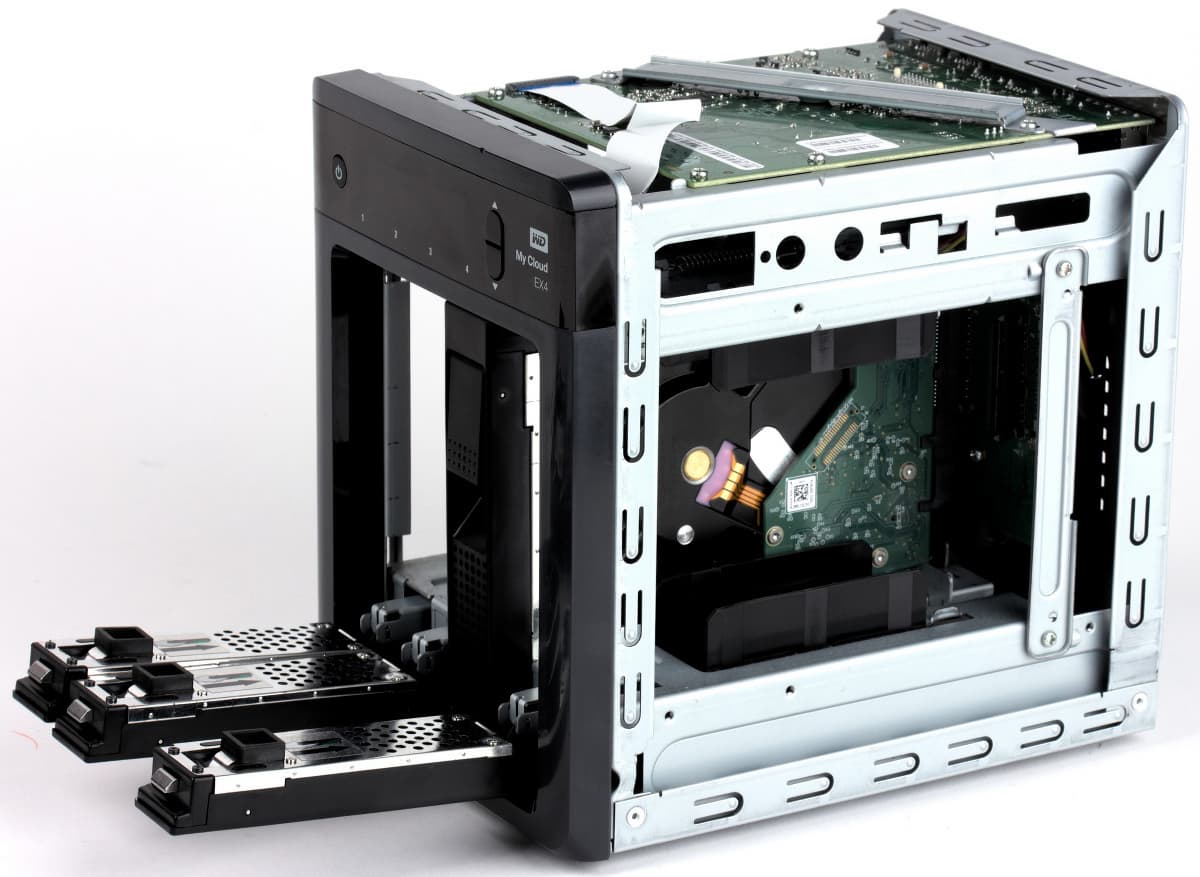

Эксплуатация накопителя не требует доступа пользователя внутрь корпуса, поскольку винчестеры устанавливаются снаружи. Основой конструкции служит крепкая металлическая рама, собранная, в том числе, и с использованием заклепок. Печатная плата, как мы уже говорили выше, расположена под верхней крышкой. Кроме нее, в накопителе используется дополнительные платы для индикаторного блока и для подключения винчестеров.

Устройство построено на базе чипа Marvell 88F6282, который имеет одно вычислительное ядро с архитектурой ARM, работающее на частоте 2 ГГц. Отметим, что процессор не имеет никаких радиаторов. Объем оперативной памяти составляет 512 МБ, для прошивки установлен чип флэш-памяти на 256 МБ.

Дисковый контроллер представлен микросхемой Marvell 88SX7042, а за работу сетевых интерфейсов отвечает пара Marvell 88E1518. Дополнительно на печатной плате присутствует контроллер USB 3.0 — микросхема EtronTech EJ168A.

Как мы видим, с точки зрения аппаратной платформы, накопитель в целом соответствует младшим моделям других производителей. В плюсы можно записать два сетевых порта и два порта USB 3.0.

Тестирование проводилось с версией программного обеспечения 1.04.05.

Сборка и настройка

В случае, если накопитель поставляется без винчестеров, перед началом работы требуется установить их в корпус устройства. После этого подключаем питание и сетевой кабель и включаем накопитель.

При первом запуске или после сброса настроек предлагается ответить на несколько основных вопросов по конфигурации накопителя. При желании можно здесь же создать аккаунт фирменного облачного сервиса и зарегистрировать устройство. Отметим, что и на этом этапе и в основном веб-интерфейсе присутствует русский язык.

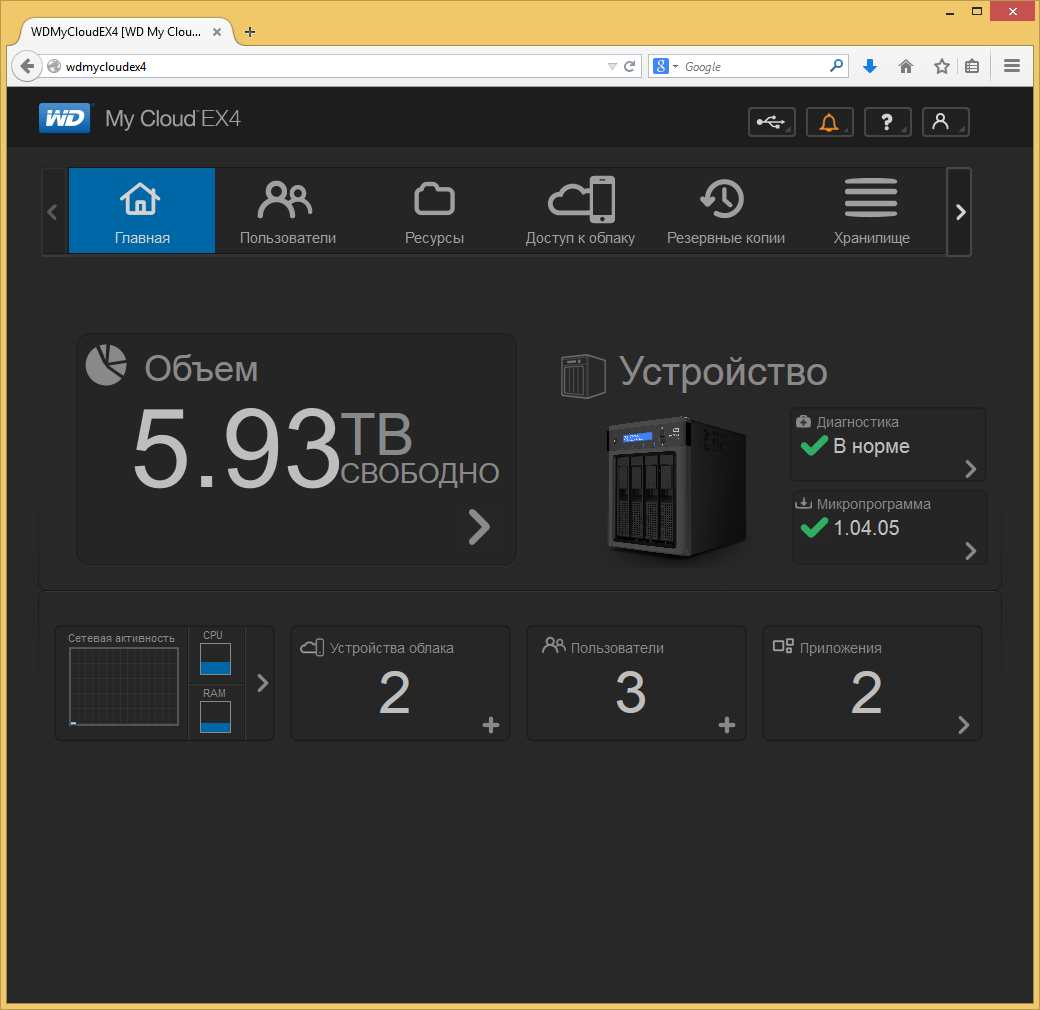

Внешний вид меню настройки аналогичен младшей модели WD My Cloud. На первой странице после входа пользователь видит основную информацию о работе накопителя: общий свободный объем результат последней диагностики, версию прошивки, загруженность сети, процессора и оперативной памяти и другие данные. С каждого элемента есть ссылка на более детальную информацию. Например, статистика по типам данных, температура дисков и системы, скорость вращения вентилятора, список процессов.

В правом верхнем углу страницы есть быстрые ссылки для отключения внешних накопителей, просмотра списка последних событий, доступа к справочной системе, выключения и перезагрузки устройства.

Ниже находятся пункты меню для настройки устройства. В нем присутствуют семь групп, не считая ссылки на главную страницу.

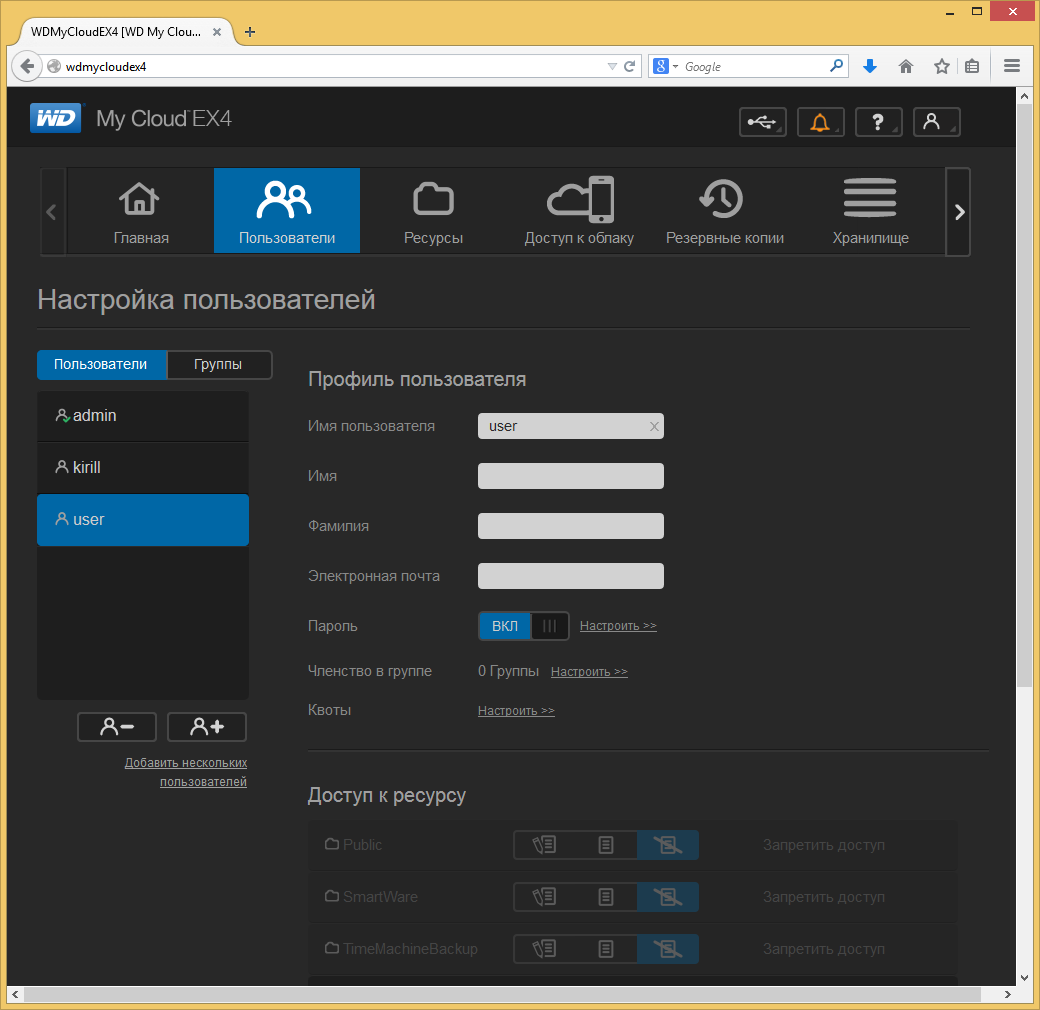

В отличие от домашних устройств, рассматриваемая модель может не только хранить в себе список пользователей и групп, но и интегрироваться с Windows Active Directory для управления правами доступа. Также отметим поддержку дисковых квот для пользователей и групп, возможность импорта списка пользователей.

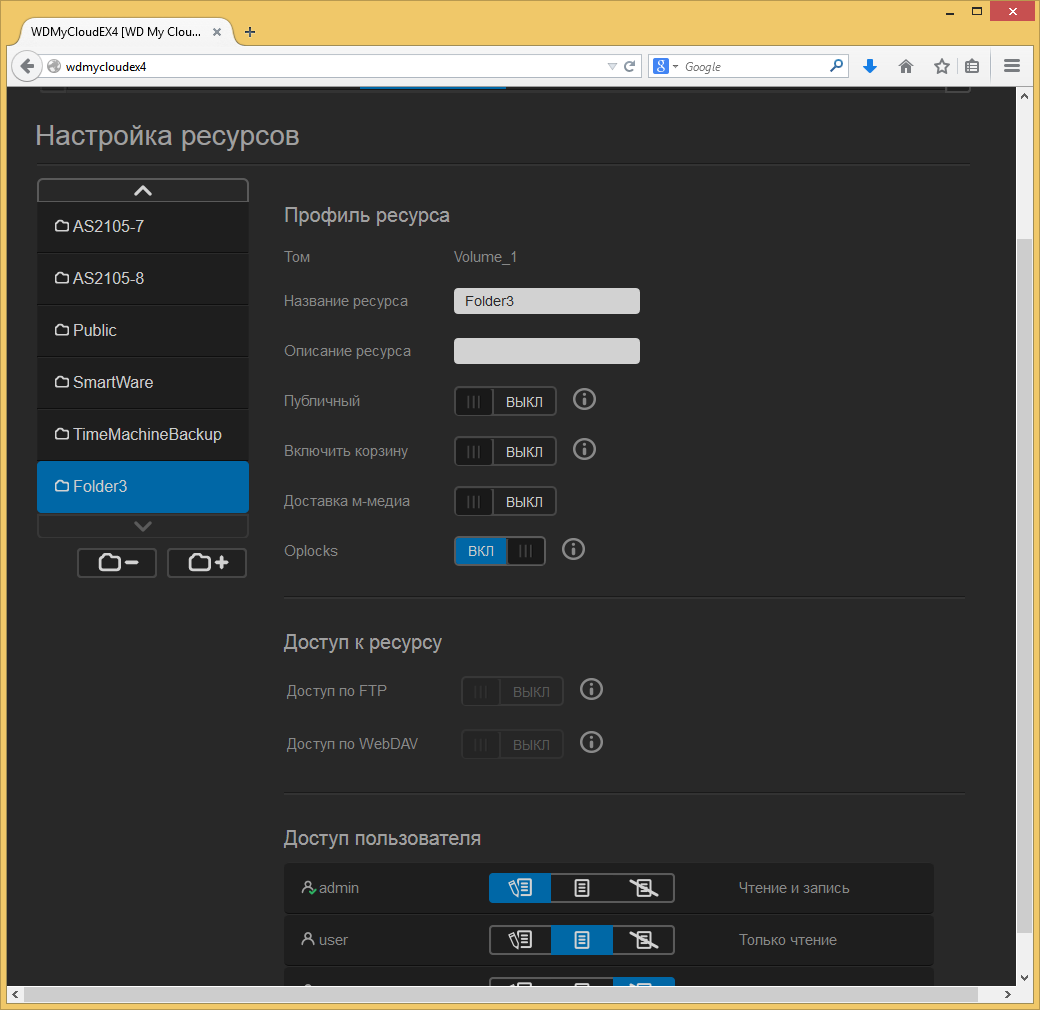

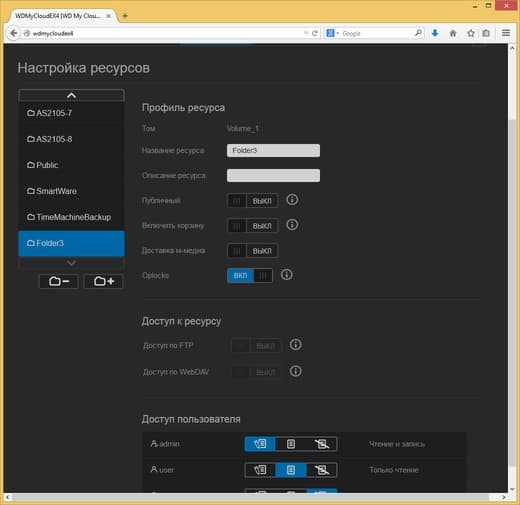

На странице «Ресурсы» администратор системы может запрограммировать требуемое число общих папок. В параметрах каждой можно включить доступ без ограничения прав, установить права для каждого пользователя, включить корзину для удаляемых файлов, включить индексацию для мультимедиасервера, разрешить доступ по протоколам FTP и WebDAV. Отметим, что по умолчанию система создает общедоступную папку «Public», которую нельзя удалить и нельзя изменить ей права, что не всегда удобно. Также после настройки первого дискового дома будут созданы общие ресурсы SmartWare и TimeMachineBackup, которые ведут себя аналогично.

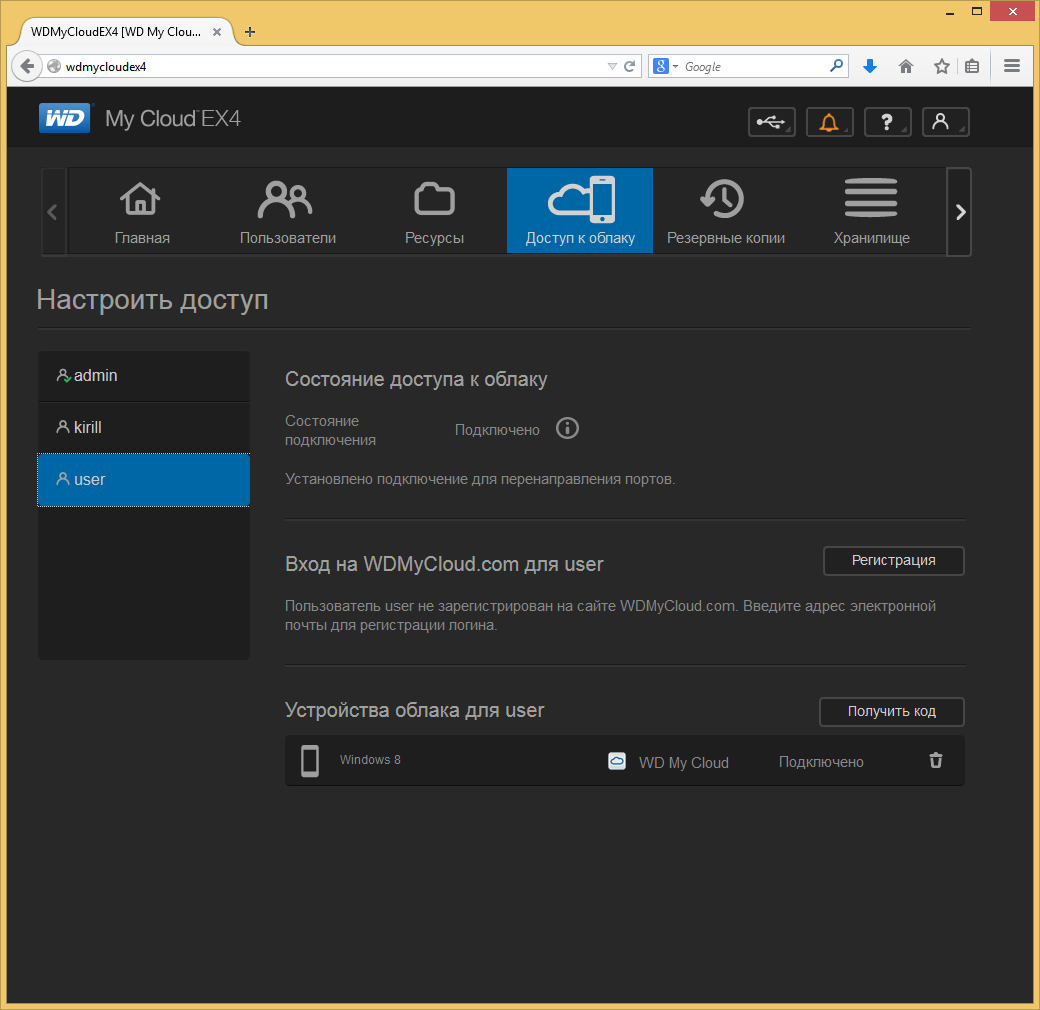

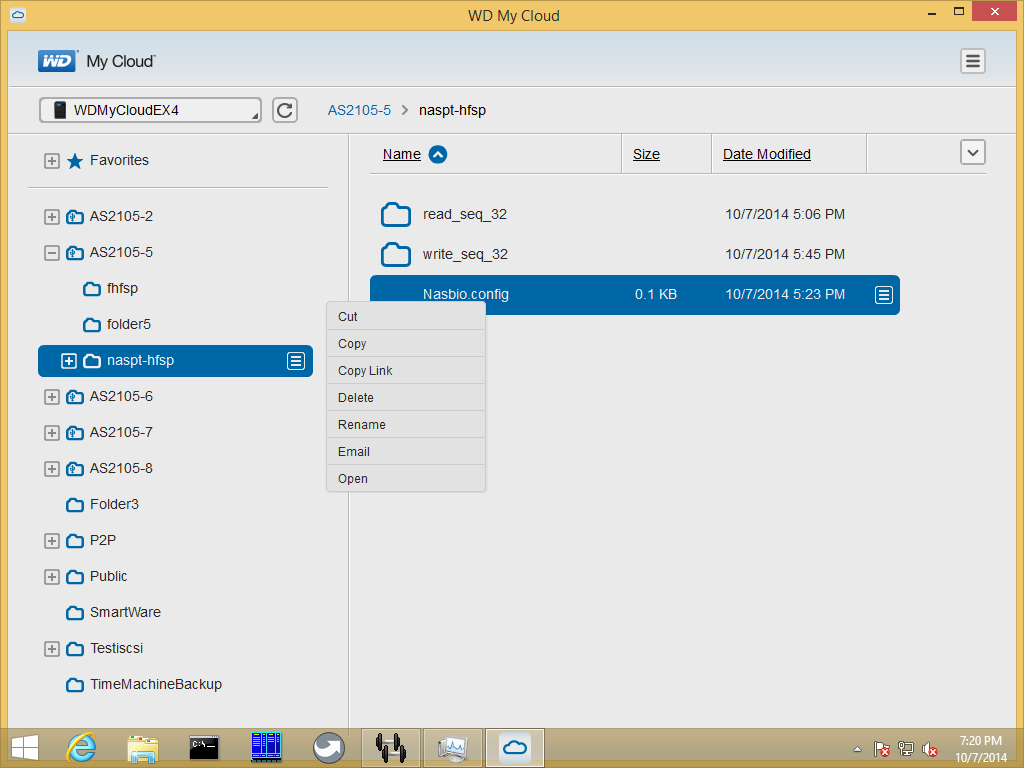

Как и следует из названия, в программном обеспечении линейки производитель уделяет особое внимание удаленному доступу к накопителю для реализации «персонального облака». Если при создании пользователей указать для них адрес электронной почты и иметь соответствующий ему аккаунт сервиса My Cloud, то для данного пользователя системы автоматически будет предоставлен доступ к накопителю. На мобильных устройствах с Android и iOS также предусмотрены фирменные утилиты для работы с облачным сервисом. К сожалению, возможности работы через браузер на ПК в этом сервисе не предусмотрено — потребуется использовать специальную программу, которая есть в версиях для Windows и Mac OS X.

Удаленный доступ обеспечивает через трансляцию портов на роутере с использованием протокола UPnP. В случае его недоступности, используется обращение через прокси-сервер производителя. Возможен также доступ из интернета к веб-интерфейсу настройки накопителя.

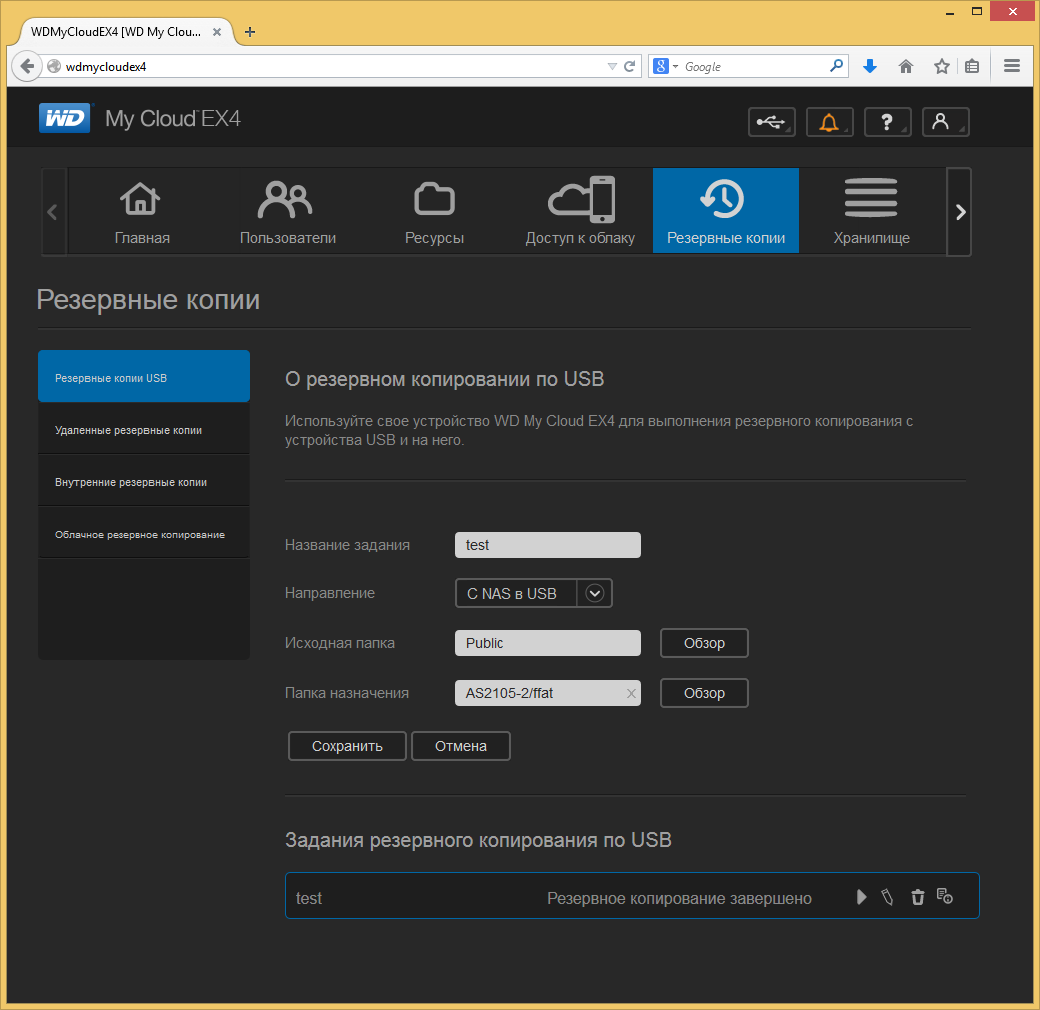

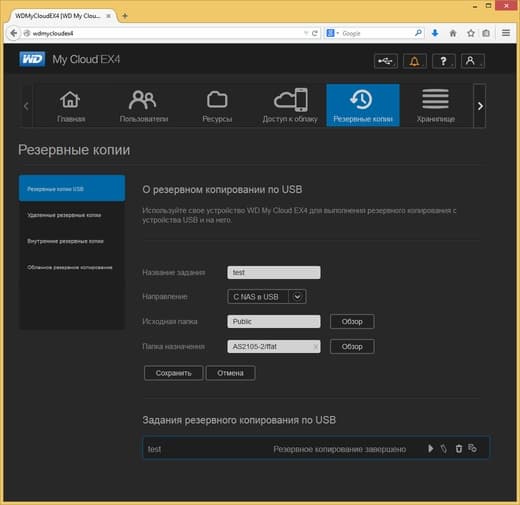

Позаботился производитель и о резервном копировании данных с самого сетевого накопителя. Для реализации данной задачи можно использовать внешние USB-диски (к сожалению, в этом сценарии не поддерживается расписание), удаленные устройства WD My Cloud, копирование внутри устройства и облачные хранилища Elephant Drive и Amazon S3.

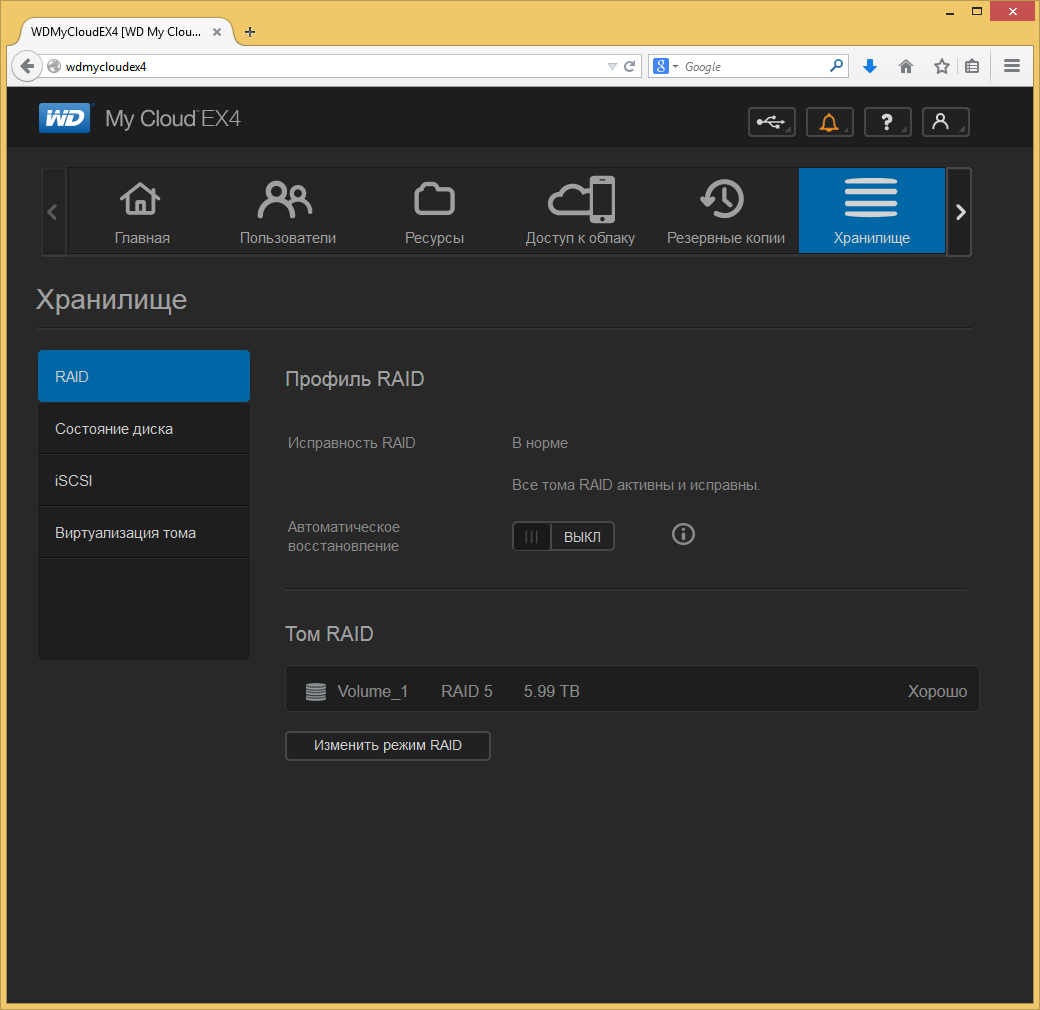

Управление дисковыми разделами сделано не очень удобно. Пользователю не дали возможность гибкой конфигурации, что для четырехдисковой модели наверняка будет востребовано многими потребителями. Устройство поддерживает работу с одиночными дисками, JBOD, RAID0/1/5/10. Для отказоустойчивых массивов можно заранее указать диск для автоматической замены в случае отказа одного из основных винчестеров. В устройстве предусмотрены некоторые варианты миграции без потери данных, например, из одиночного диска в зеркало и из зеркала в массив с чередованием. Для хранения данных используется файловая система EXT4. Объем служебных разделов составляет около четырех гигабайт. Отметим, что поддерживается шифрование томов, однако на данной платформе оно не имеет практического смысла, поскольку производительность снижается в несколько раз.

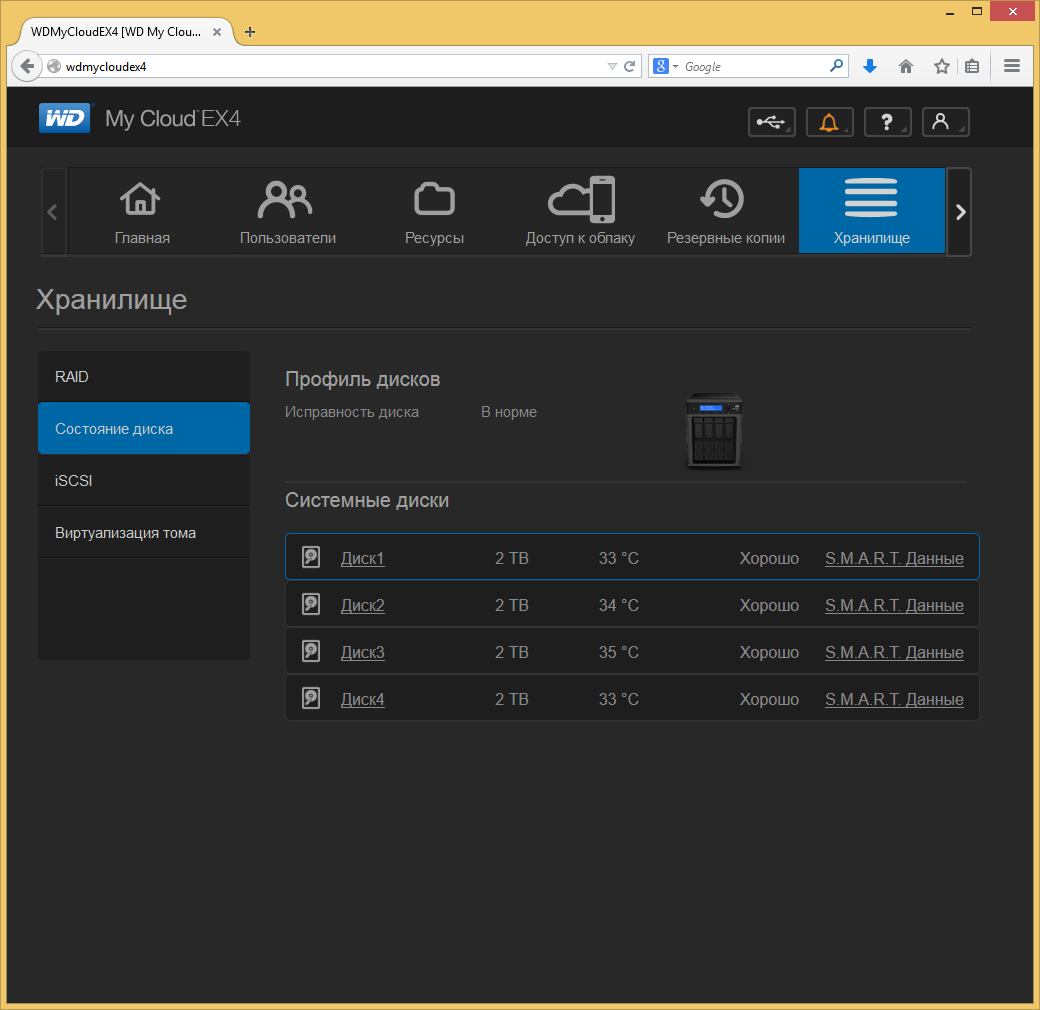

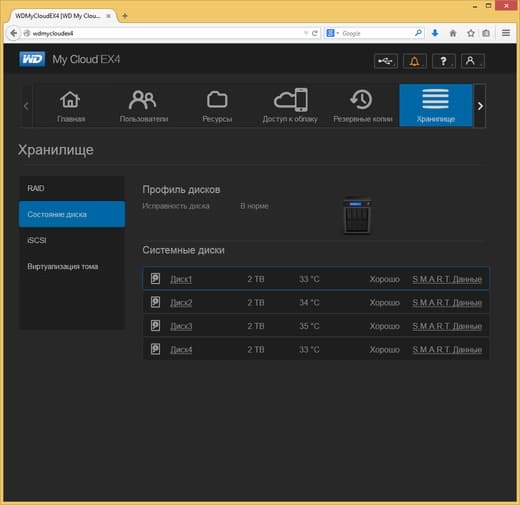

Что касается контроля состояния винчестеров, то пользователь имеет возможность проверять их температуру и данные SMART. Правда последняя таблица не предоставляет RAW («сырых») значений показателей.

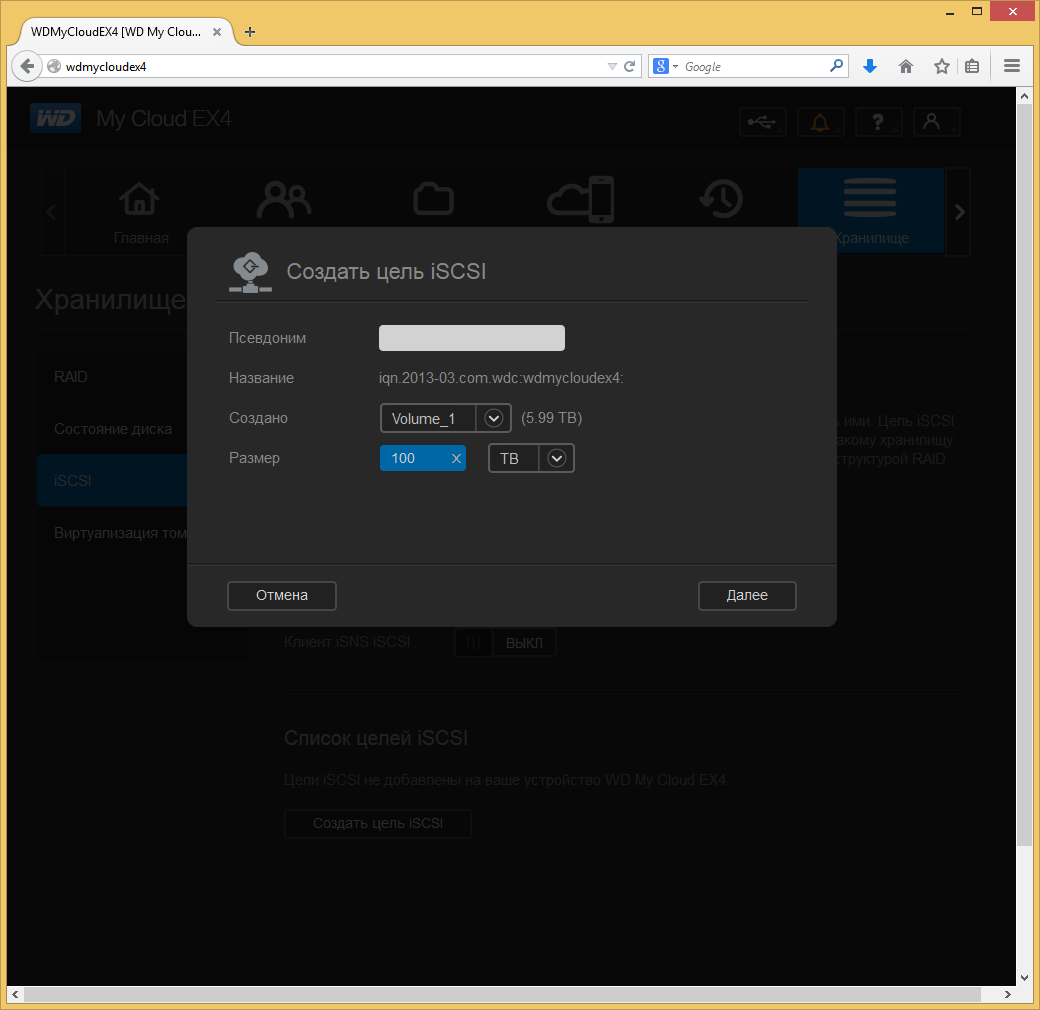

В данной модели также реализована поддержка работы с томами iSCSI. При этом кроме организации цели на сетевом накопителе можно и подключать удаленные тома по этому протоколу. После форматирования, они представляются по сети в виде общих папок, полные права доступа к которым изменить нельзя.

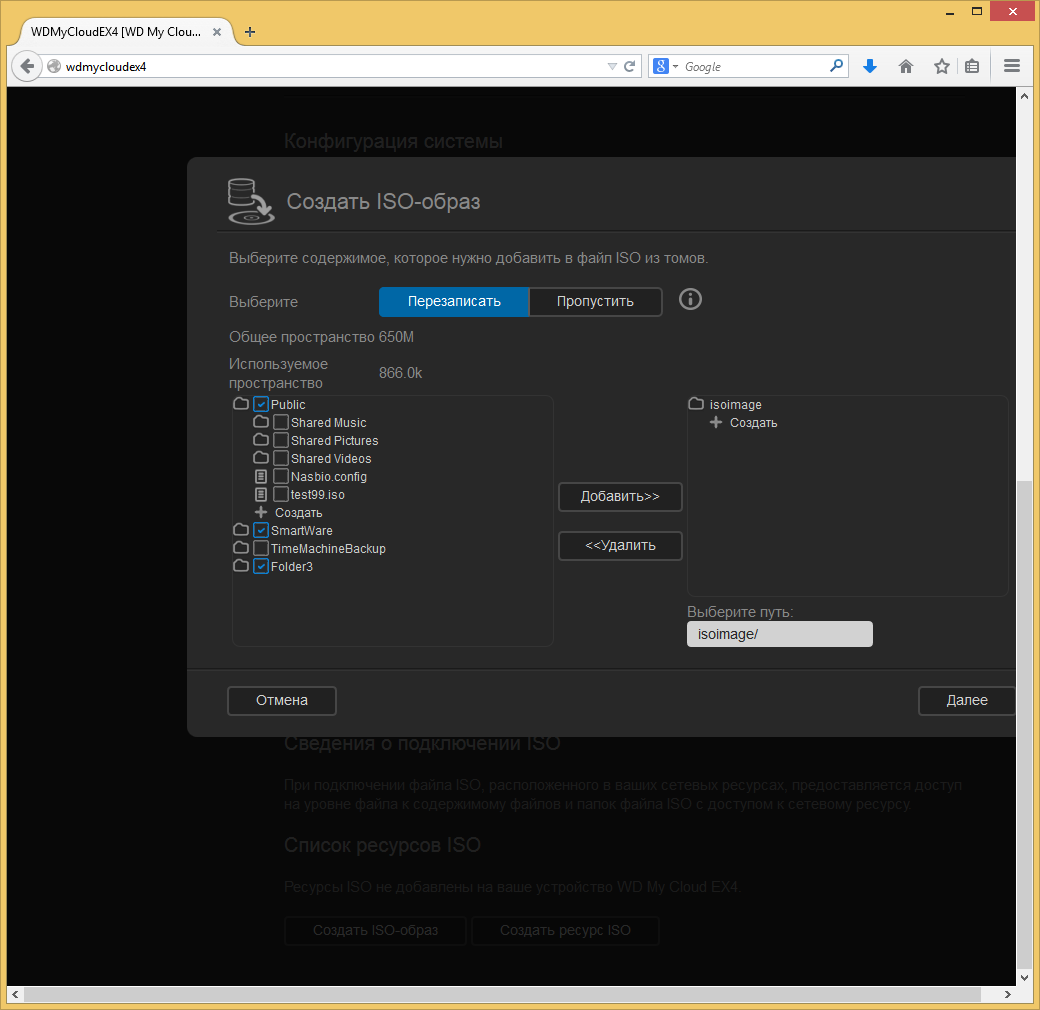

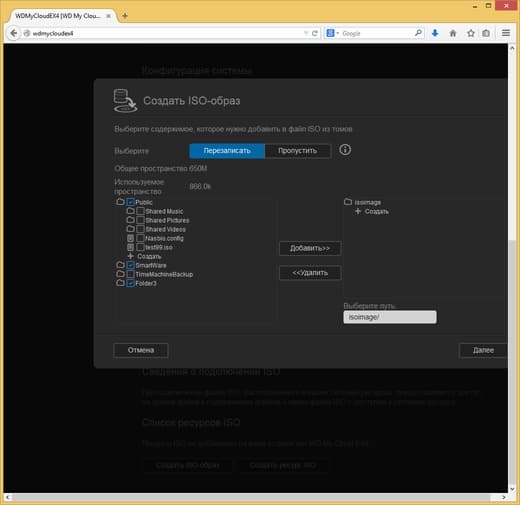

Дополнительно данная модель может монтировать ISO-образы оптических дисков в виде общих папок для удобного доступа по сети. Кроме того, можно и создавать эти образы прямо из веб-интерфейса, выбирая требуемые файлы и папки.

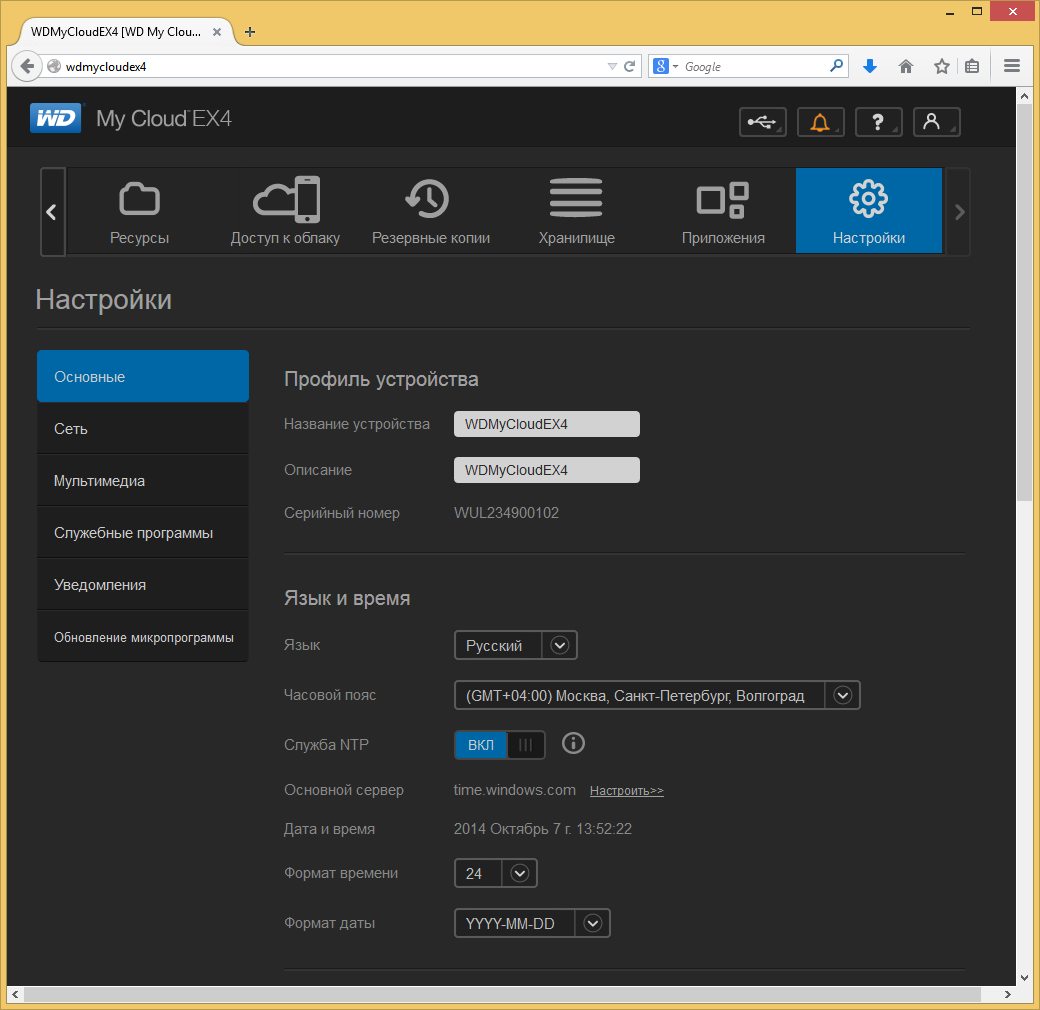

Отдельная группа опций отведена для настройки системных параметров устройства. Здесь можно изменить сетевое имя, настроить часы, запретить облачный доступ, включить спящие режимы дисков и экрана, отключить светодиоды на лицевой панели, установить расписание работы (управление питанием), включить автоматическое включение при подключении питания (у нас эта опция не работала — возможно, речь идет о включении после безопасного выключения по сигналу ИБП). Также здесь находятся опции отключения сервиса Time Machine и настройка корзины удаленных файлов.

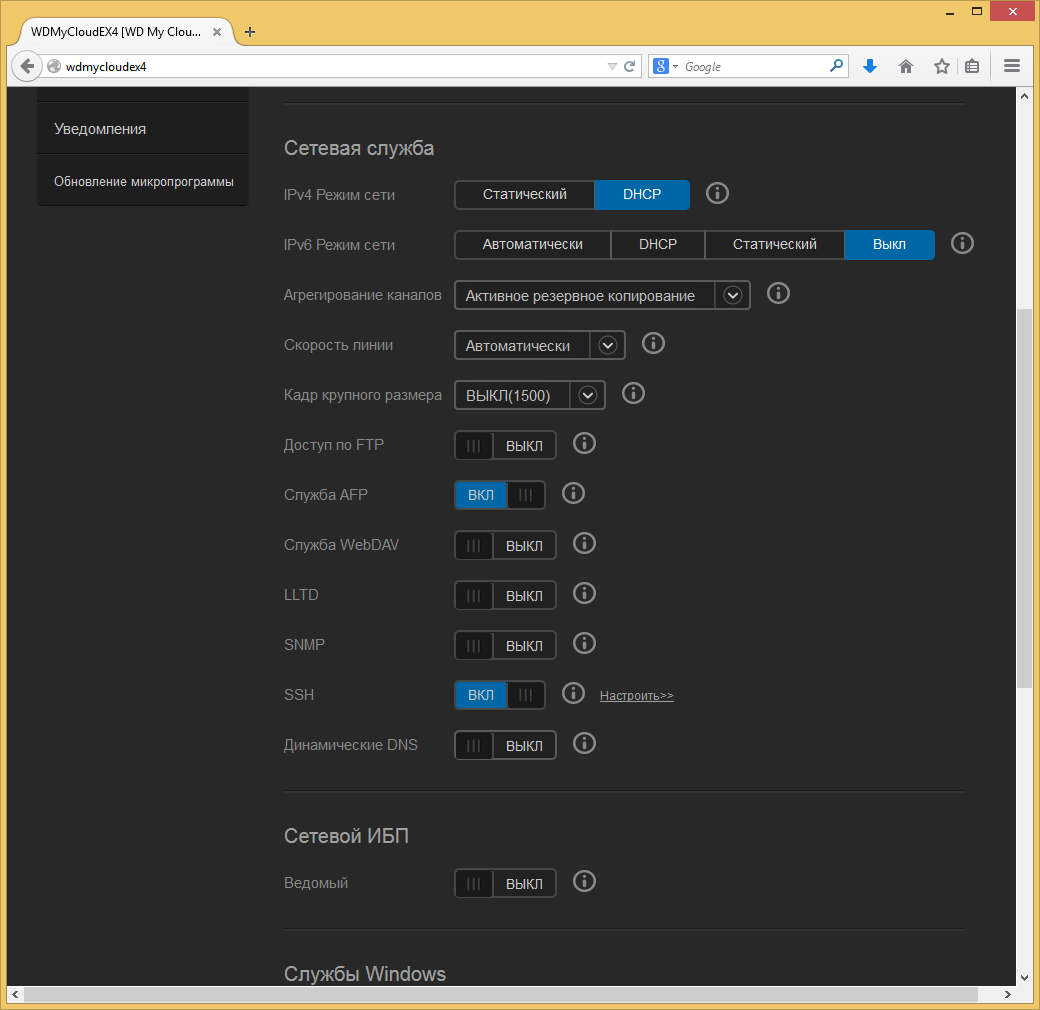

В сетевых настройках устройства можно изменить IP-адрес сетевой карты, выбрать режим работы двух сетевых соединений (в том числе резервирование, объединение или балансировку нагрузки), включить протоколы FTP, AFP, WebDAV и другие. Отметим, что есть возможность доступа к консоли операционной системы по протоколу SSH. Для сетевых служб ОС Windows можно изменить название рабочей группы, включить режим локального обозревателя, выбрать версию протокола SMB, использовать распределенную файловую систему и подключиться к Active Directory. Сервер FTP имеет опции по выбору номеров портов, ограничению числа подключений и скоростей, включению шифрования и фильтр IP-адресов клиентов. Отметим, что поддержки протокола NFS в устройстве мы не обнаружили.

Устройство поддерживает обновление прошивки через интернет или из файла. Есть возможность сохранения/восстановления/сброса конфигурации.

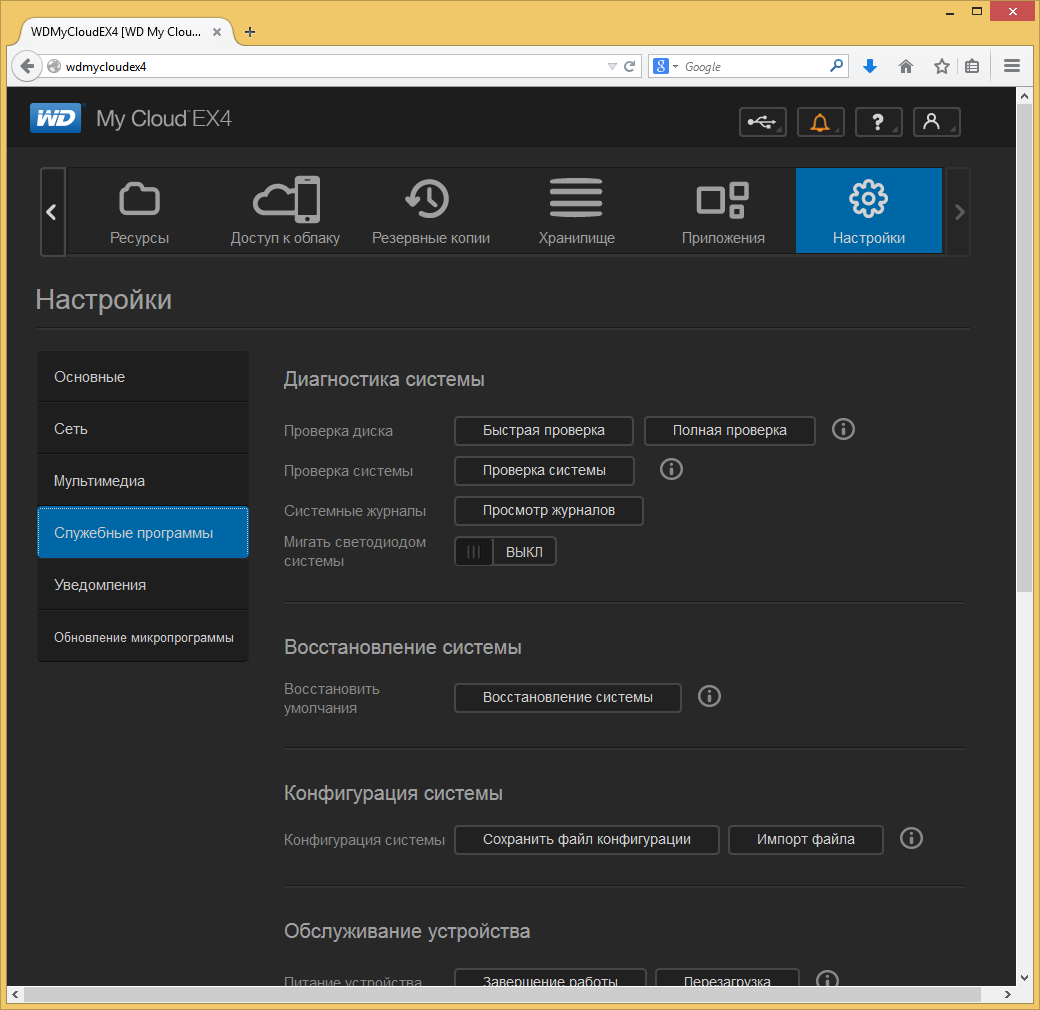

Предусмотрены встроенные средства для проверки дисковых томов и дисков. Есть также операция принудительного форматирования томов.

Устройство ведет достаточно подробный журнал событий, при просмотре которого можно использовать фильтры уровня и источника. Система уведомлений поддерживает отправку сообщений по электронной почте через сервера компании и SMS. Во втором случае потребуется настроить внешний сервис.

Внешние устройства

Сетевой накопитель оборудован двумя портами USB версии 3.0. Они могут использоваться для подключения дисков или ИБП. Для увеличения числа одновременно работающих устройств можно использовать USB-хаб.

На внешних дисках можно использовать разделы с файловыми системами FAT32, NTFFS, EXT2/3/4 и HFS+ (в документации также упомянута XFS, но мы этот вариант не проверяли). После их монтирования они доступны всем пользователям без ограничений, но при необходимости права доступа можно изменить, аналогично внутренним папкам. При подключении флэшки или камеры, можно настроить автоматический перенос фотографий с него в папку на сетевом накопителе. Безопасное отключение дисков можно осуществить через веб-интерфейс устройства.

Порты USB можно использовать для подключения ИБП. В официальном списке совместимости указано только девять моделей компаний APC, CyberPower и Tripp Lite. Также есть возможность работы с сетевым ИБП.

Дополнительные функции и расширение возможностей

Традиционный набор поддерживаемых мультимедийных сервисов состоит из серверов DLNA (Twonky) и iTunes (FireFly). Для первого пользователь может выбрать индексируемые общие папки, блокировать определенных клиентов, запустить принудительное повторное сканирование.

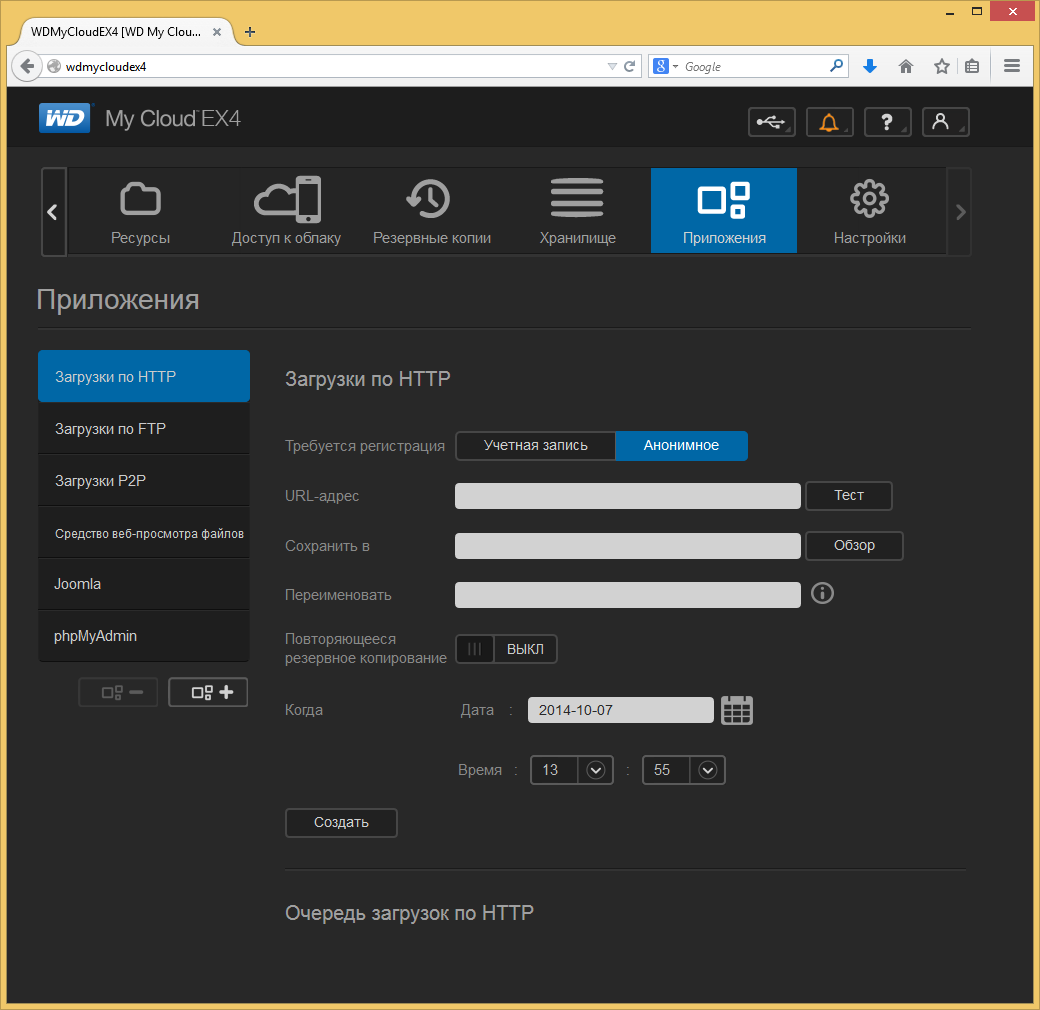

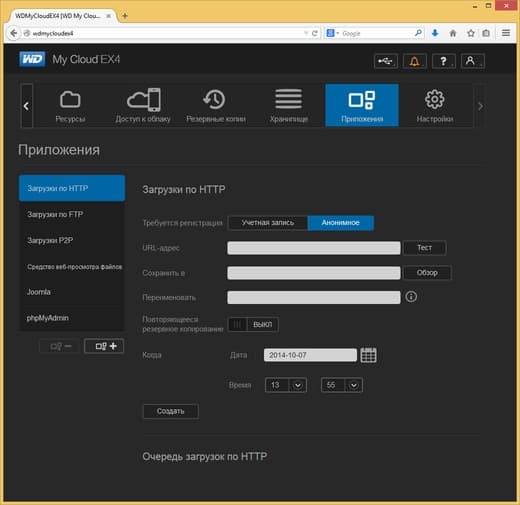

В группе «Приложения» настраиваются остальные дополнительные сервисы устройства. Первый из них — система загрузки файлов по протоколу HTTP с использованием утилиты wget. В заданиях можно использовать авторизацию, выбор папки для загрузки, время начала и расписание. Аналогичные возможности есть и для протокола FTP. Дополнительно этот модуль позволяет загружать директории целиком.

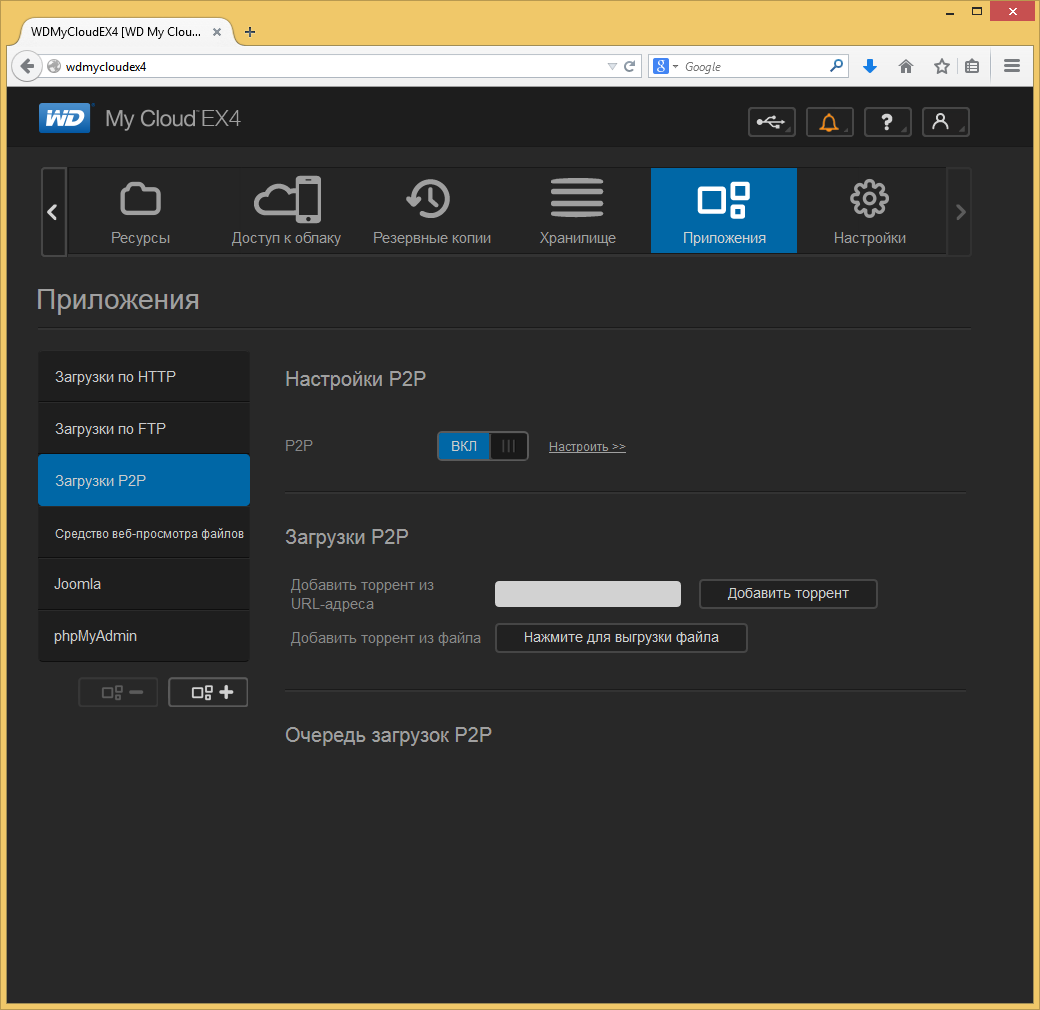

Предусмотрена также загрузка torrent-файлов с использованием популярного клиента transmission. К сожалению, управлять им можно только через предусмотренный производителем сокращенный веб-интерфейс, настройки изменить нельзя (только установить расписание работы сервиса), а удаленного доступа нет. При этом клиент даже на нескольких задачах практически полностью занимает ресурсы системы, что может привести к потере контроля за загрузками.

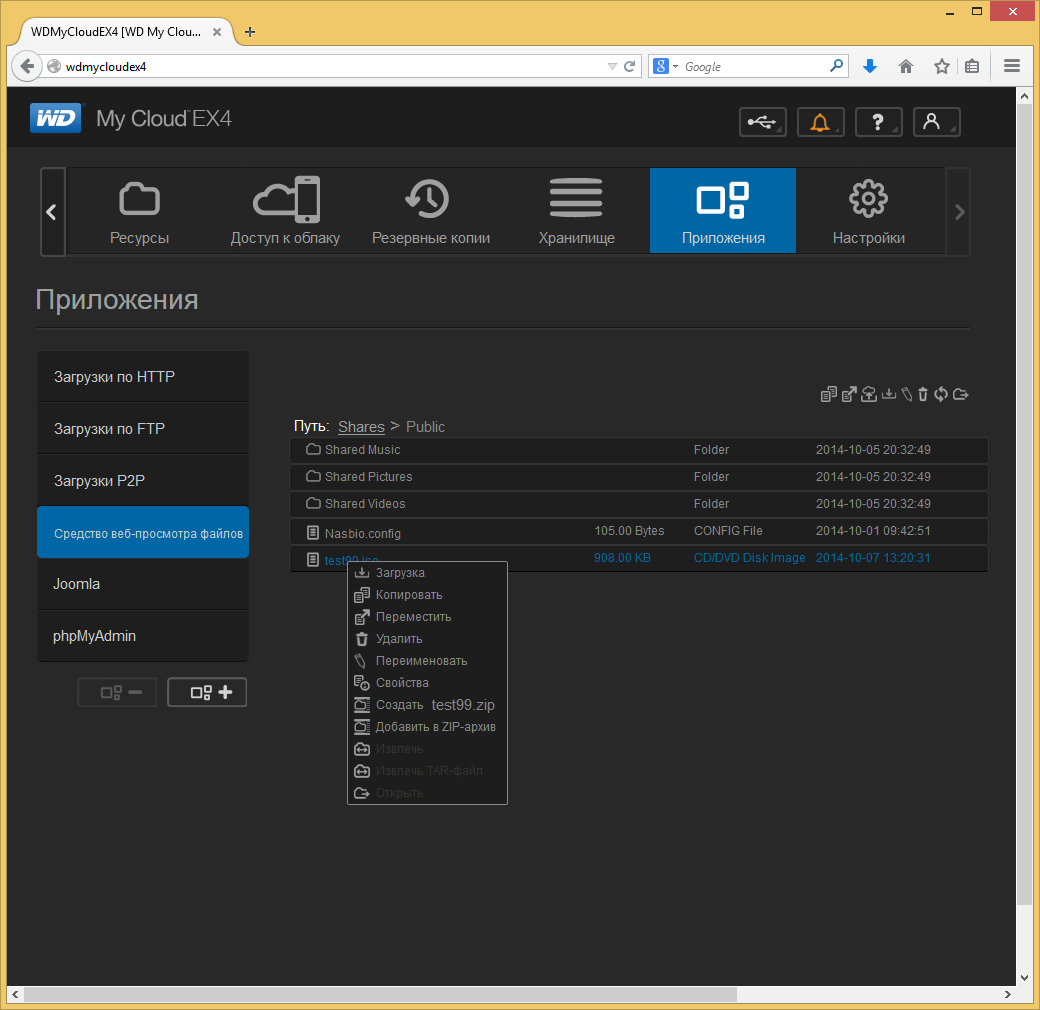

Последняя предустановленная программа — веб-менеджер файлов. Он достаточно удобен и обеспечивает все основные операции с файлами и папками, включая их загрузку на устройство.

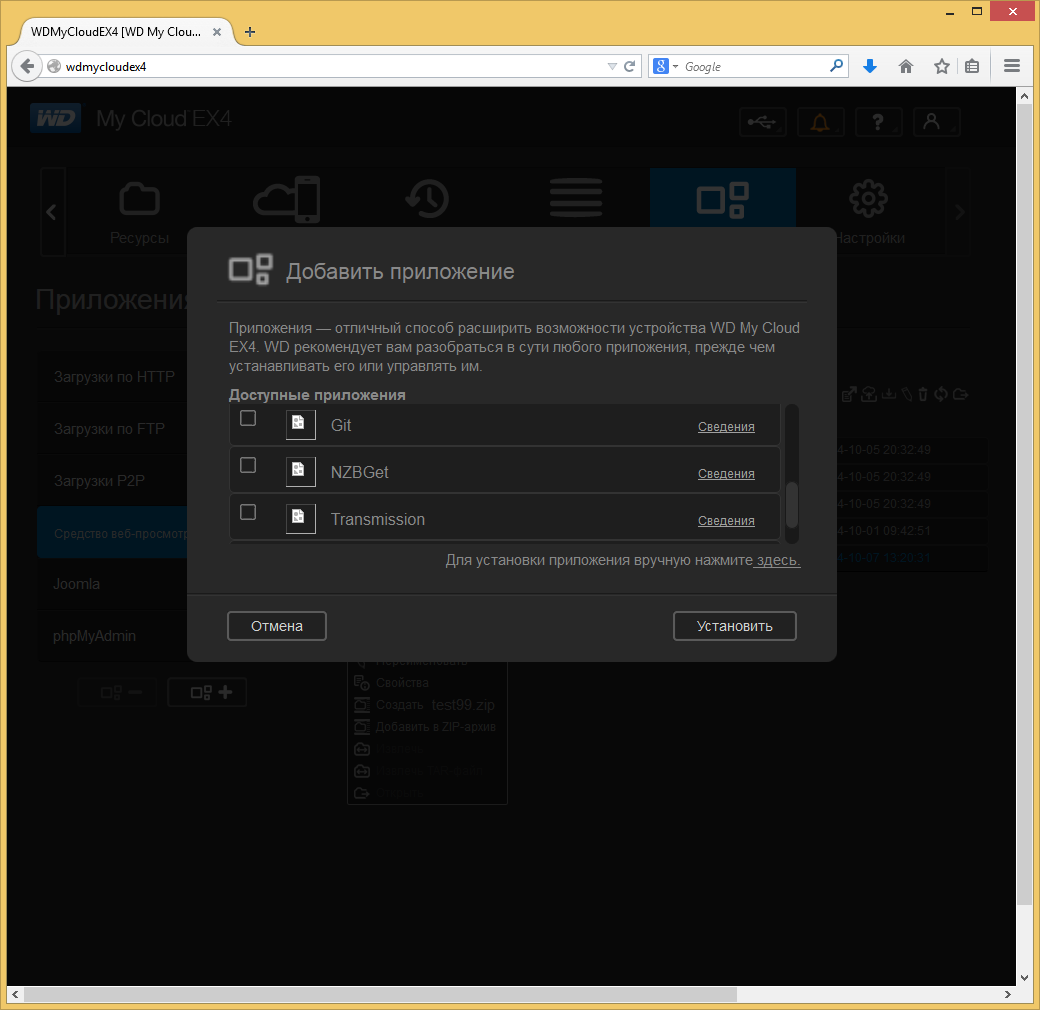

В этом же разделе находится кнопка для добавления новых приложений из официального каталога производителя. На момент написания статьи в нем были представлены следующие программы: aMule, IceCast, Joomla, phpBB, phpMyAdmin, SqueezeCenter, WordPress, Git, NBZGet, Transmission и DVBLink. Отметим также наличие в устройстве сервера MySQL, который требуется некоторым приложениям. Наиболее интересным здесь будет, пожалуй, Transmission, имеющий в этот раз открытый собственный полноценный веб-интерфейс с доступом ко всем настройкам. Отметим, что есть возможность установки программ и не из официального каталога, а в виде готовых пакетов сторонних разработчиков, а также обновления программ при выходе новых версий.

Установленные приложения будут доступны не только администратору, но и обычным пользователям.

Мобильные утилиты

Компания предлагает программы My Cloud и WD Photos для мобильных устройств на базе Android и iOS. Для Windows Phone в магазине можно найти WD 2go, реализующую аналогичные функции удаленного доступа. Первая интересна тем, что позволяет подключить одновременно несколько различных хранилищ, включая сетевые накопители одноименного семейства и облачные сервисы Dropbox, Google Drive, OneDrive.

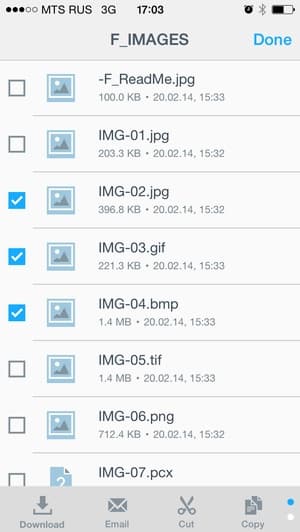

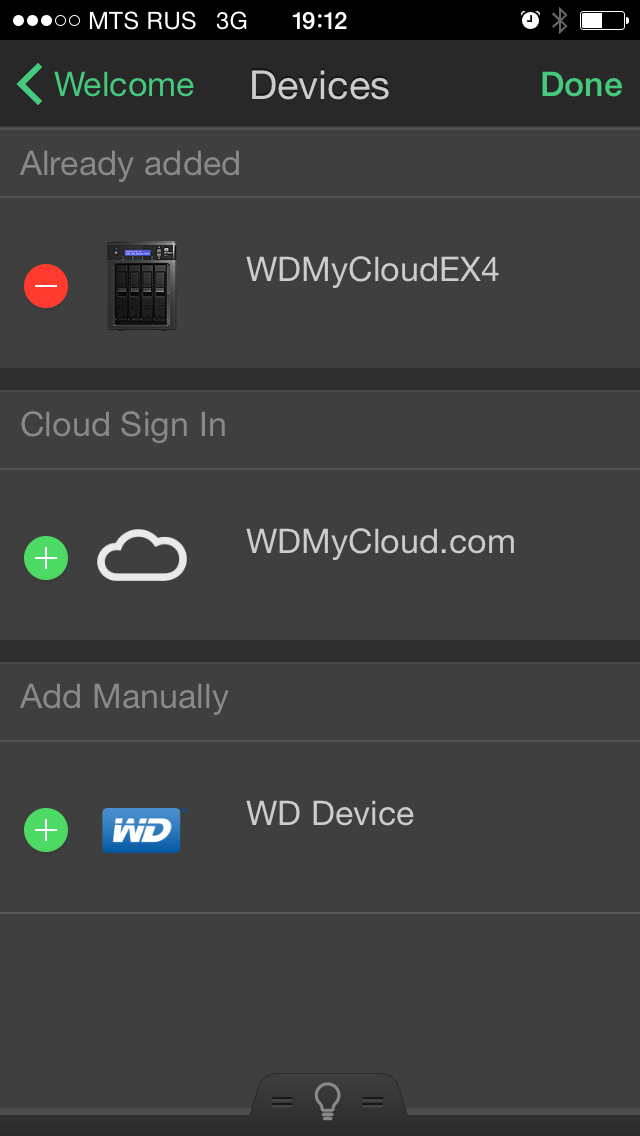

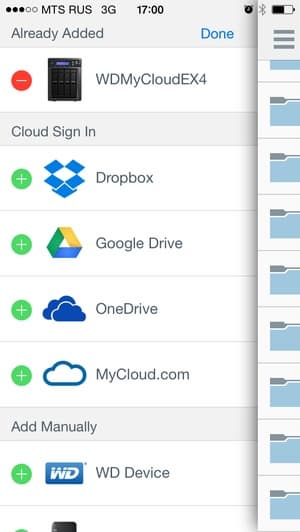

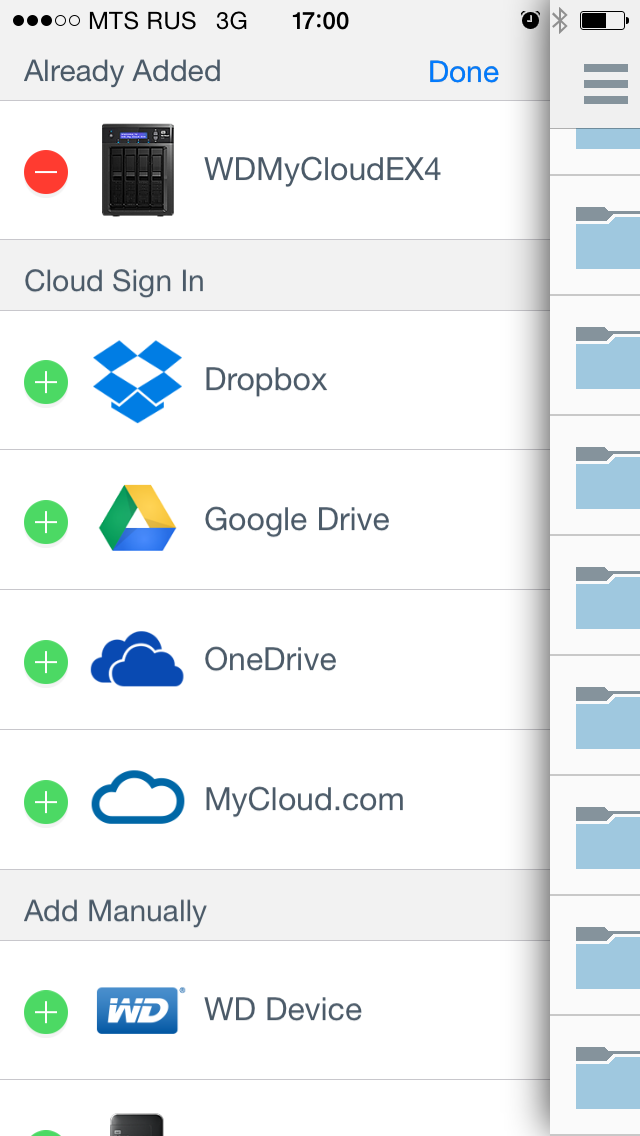

Интерфейс программы My Cloud для iOS    Интерфейс программы My Cloud для iOS

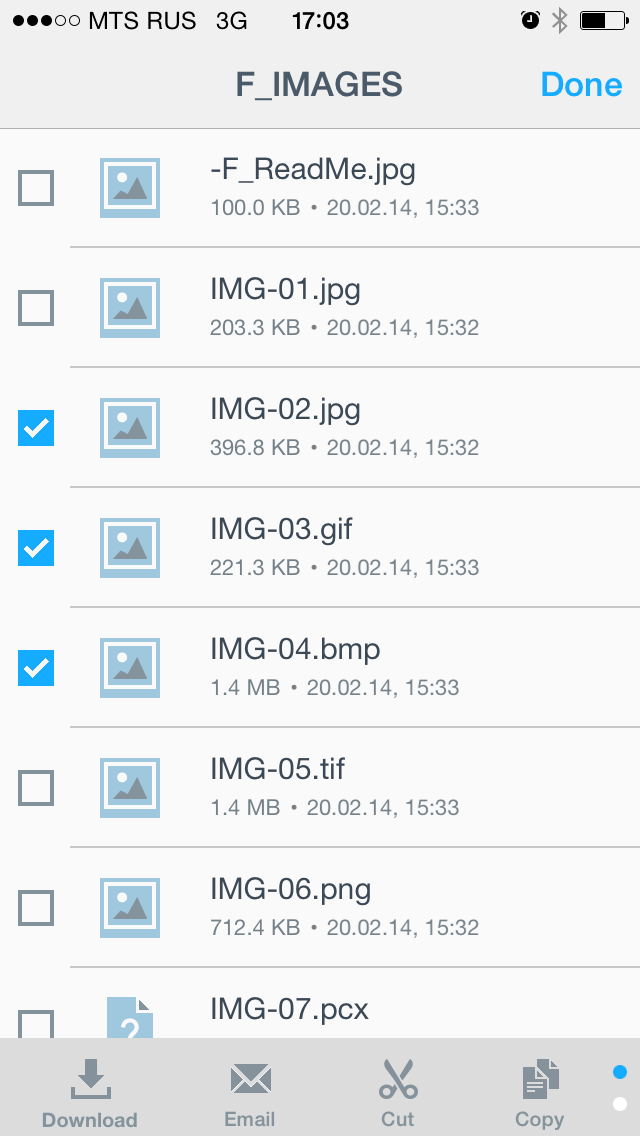

После настройки источников пользователь сможет осуществлять основные операции с файлами и папками, в том числе даже копировать их с сетевого накопителя в облако и обратно. Предусмотрена и отправка ссылок на документы по электронной почте прямо с мобильного устройства, что позволяет быстро поделиться с друзьями фотографиями и видео, поскольку сами файлы остаются в облачном хранилище.

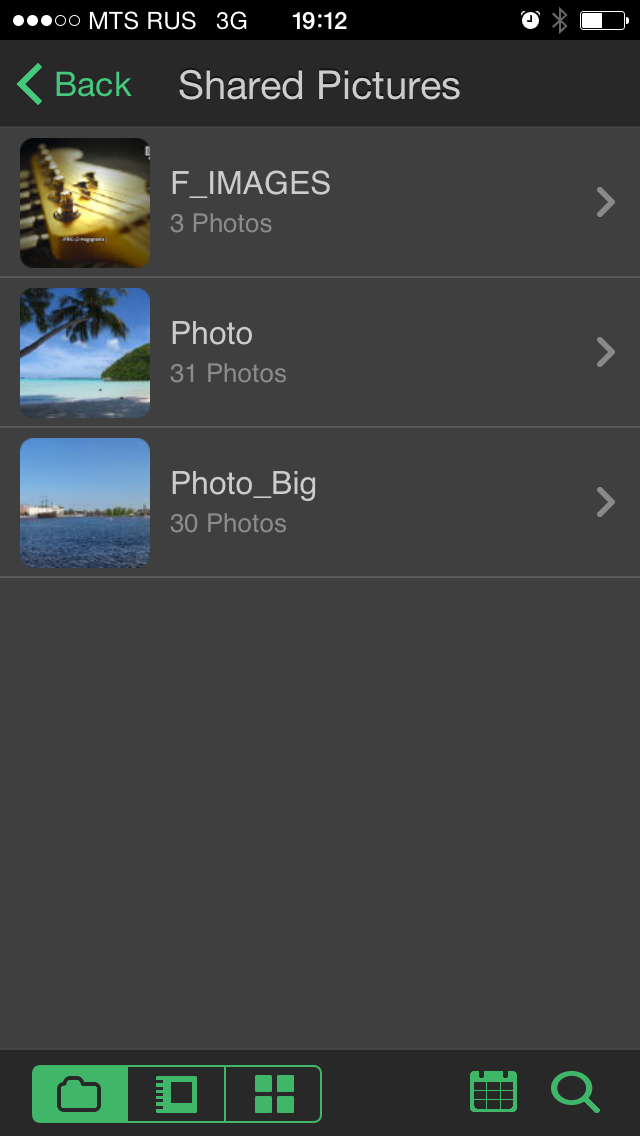

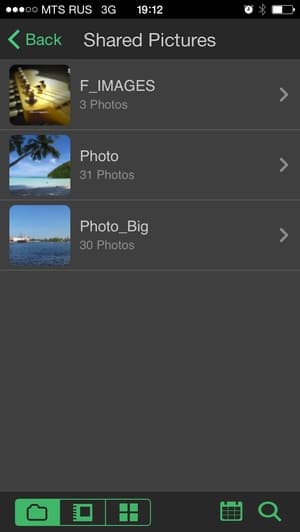

Интерфейс программы WD Photos для iOS    Интерфейс программы WD Photos для iOS

Вторая программа обеспечивает аналогичные функции при работе с устройствами серии My Cloud, но ориентирована на работу с фотографиями формата JPEG, позволяет загружать их с мобильного устройства на сетевой накопитель и просматривать в режиме слайдшоу.

Тестирование

Исследование скорости работы сетевого накопителя проводилось с четырьмя установленными винчестерами по 2 ТБ серии WD Red (WD20EFRX). Проверялись конфигурации одиночного диска, RAID1 из двух дисков, RAID0, RAID5, RAID10 и JBOD из четырех дисков. Поскольку вариантов много, они были разбиты на два графика. Тестирование проводилось в программе Intel NASPT с нашими стандартными шаблонами. Клиент работал под управлением Windows 8.1, в него был установлен серверный сетевой адаптер Intel I350-T2, устройства соединялись через гигабитный коммутатор D-Link.

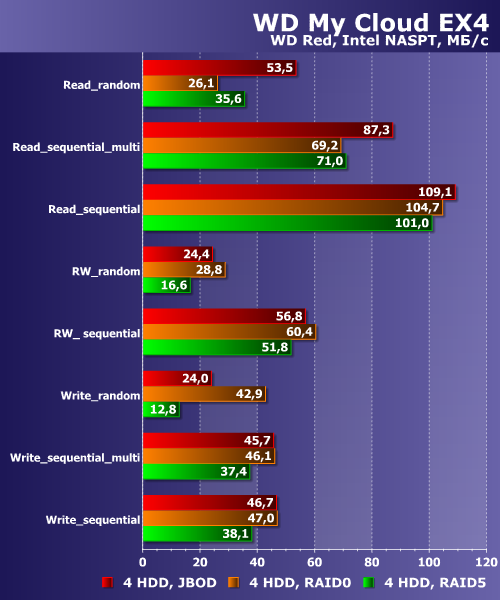

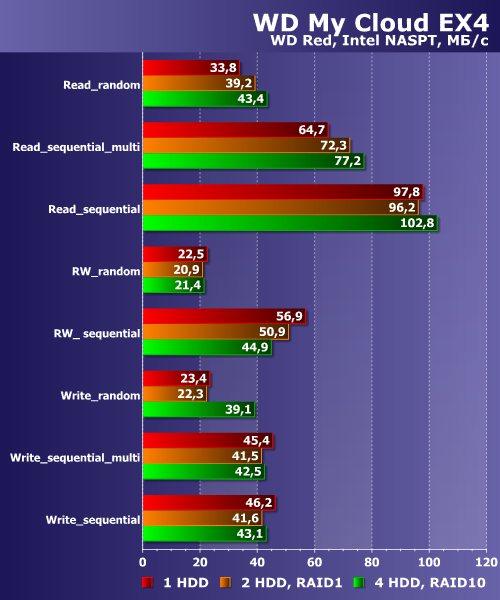

Производительность WD My Cloud EX4

Производительность WD My Cloud EX4

На линейном чтении одного большого файла все конфигурации обеспечивают производительность на уровне гигабитного сетевого соединения — около 100 МБ/с. Если же задача состоит в одновременном чтении нескольких документов, то показатели снижаются. Случайное чтение вызывает еще большее падение производительности, как и у большинства устройств данного класса. Интересно, что во всех тестах чтения вперед выходит режим JBOD. Кстати, стоит заметить, что в веб-интерфейсе это слово не очень корректно используется для обозначения конфигурации из одиночных винчестеров, а линейный массив из дисков назван «объединением».

Результаты шаблонов с одновременным чтением и записью больших файлов вполне характерны для использованной платформы — около 20 МБ/с на случайных операциях и до 60 МБ/с на последовательных.

А вот скорость запись немного расстроила. Сегодня конкуренты с аналогичными техническими характеристиками способны показать гораздо более высокую производительность, в то время как от WD My Cloud EX4 можно ожидать не более 50 МБ/с. При этом зависимость от числа потоков практически отсутствует. Также стоит обратить внимание, что на массивах с чередованием накопитель эффективно обрабатывает случайные запросы на запись, что позволяет существенно улучшить показатели. А расчет контрольных сумм для RAID5, наоборот, приводит к снижению скорости.

Тестирование скорости работы с внешним винчестером проводилось с адаптером SATA—USB 3.0 на чипе ASMedia, в который подключался жесткий диск WD Red WD10EFRX с разделами NTFS, EXT2/3/4 и HFS+. Проверялись только сценарии последовательного чтения и записи большого файла.

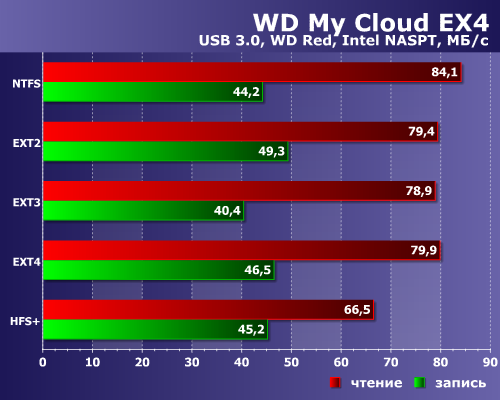

Производительность WD My Cloud EX4

Скорость работы в данном сценарии незначительно зависит от файловой системы. В общем случае можно рассчитывать примерно на 80 МБ/с при чтении и 40-50 МБ/с при записи. Видно, что производитель не зря реализовал интерфейс USB именно третьей версии.

Дополнительно мы измерили уровень энергопотребления устройства. Использовались указанные выше винчестеры в количестве четырех штук в конфигурации RAID5, а сценарии были представлены тремя вариантами: сон (питание винчестеров отключено), ожидание (винчестеры включены, никаких операций не производится) и работа (шаблон случайного чтения и записи). Результаты представлены на следующем графике.

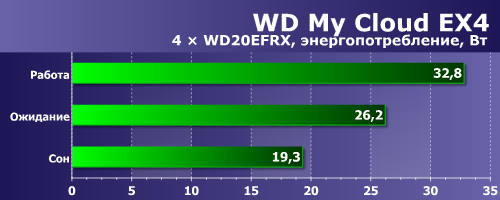

Энергопотребление WD My Cloud EX4

Как мы видим, разница между режимами относительно небольшая. Устройство потребляет от 19 до 33 Вт, что для четырехдисковой модели в целом неплохо.

Накопитель не имеет никаких настроек работы системы охлаждения, во время тестирования замечаний к температурному режиму винчестеров не было. Скорость работы вентилятора была относительно невысокой, так что уровень шума от накопителя был небольшим.

Выводы

Если про WD My Cloud мы могли сказать, что это одна из наиболее доступных моделей сетевых накопителей известного производителя, то оценить четырехдисковую версию гораздо сложнее. Из положительных сторон отметим высокое качество изготовления, компактный и практичный корпус, удобство установки винчестеров без рамок, тихую работу, невысокое энергопотребление, простоту запуска системы в работу, сервис удаленного доступа, наличие парных портов USB 3.0 и гигабитной сети, а также возможность резервирования блока питания.

С другой стороны, реальная производительность модели на операциях записи по современным меркам невысокая, встроенное программное обеспечение имеет относительно небольшой набор возможностей (хотя и расширяемый пакетами), а некоторые из функций (например, управление дисковыми томами) реализованы не очень удачно.

Вопрос стоимости в данном случае также непростой. Если исключить стоимость жестких дисков, то «коробку» можно оценить в 19-23 тыс. рублей (причем вторая цифра соответствует старшей комплектации). Это больше, чем за аналогичные младшие модели таких производителей, как QNAP и Synology. При этом последние существенно привлекательнее с точки зрения встроенного программного обеспечения и быстрее.

Учитывая вышесказанное, найти своего покупателя WD My Cloud EX4 будет непросто. Скорее всего, устройство будет приобретаться для определенных специфических сценариев использования, требующих, например, дублирования сети или питания.

Средняя цена WD My Cloud EX4 по данным price.ru
WDBWWD0160KBK (16 ТБ)$1293(21)
WDBWWD0120KBK (12 ТБ)$1040(15)
WDBWWD0080KBK (8 ТБ)$880(40)
WDBWWD0000NBK (0 ТБ)$404(36)
Средняя цена WD My Cloud EX4 по данным Яндекс.Маркет
WDBWWD0160KBK (16 ТБ)T-10686096
WDBWWD0120KBK (12 ТБ)T-10686097
WDBWWD0080KBK (8 ТБ)T-10686099
WDBWWD0000NBK (0 ТБ)T-10686100


Благодарим компанию WD и агентство 2L
за предоставленный на тестирование накопитель
