Сетевой накопитель WD My Cloud EX2 Ultra: обновленный NAS на два винчестера

Содержание


В начале этого года компания Western Digital Corporation обновила линейку своих сетевых накопителей двухдисковой моделью WD My Cloud EX2 Ultra. Новое устройство получило двухядерный процессор и 1 ГБ оперативной памяти. При этом модель сохранила компактные размеры и тихую систему охлаждения. Предусмотрены варианты поставки как без винчестеров, так и с комплектацией жесткими дисками серии WD Red объемом до 8 ТБ включительно (16 ТБ на устройство).

Решение ориентировано на домашних пользователей и профессионалов. При этом оно совместимо с платформами Windows, OS X и Linux. Встроенное программное обеспечение My Cloud OS 3 поддерживает распространенные протоколы доступа к данным, облачные технологии и системы резервного копирования. Кроме того, возможно расширение возможностей сетевого накопителя благодаря установке дополнительных программных модулей.

Комплект поставки

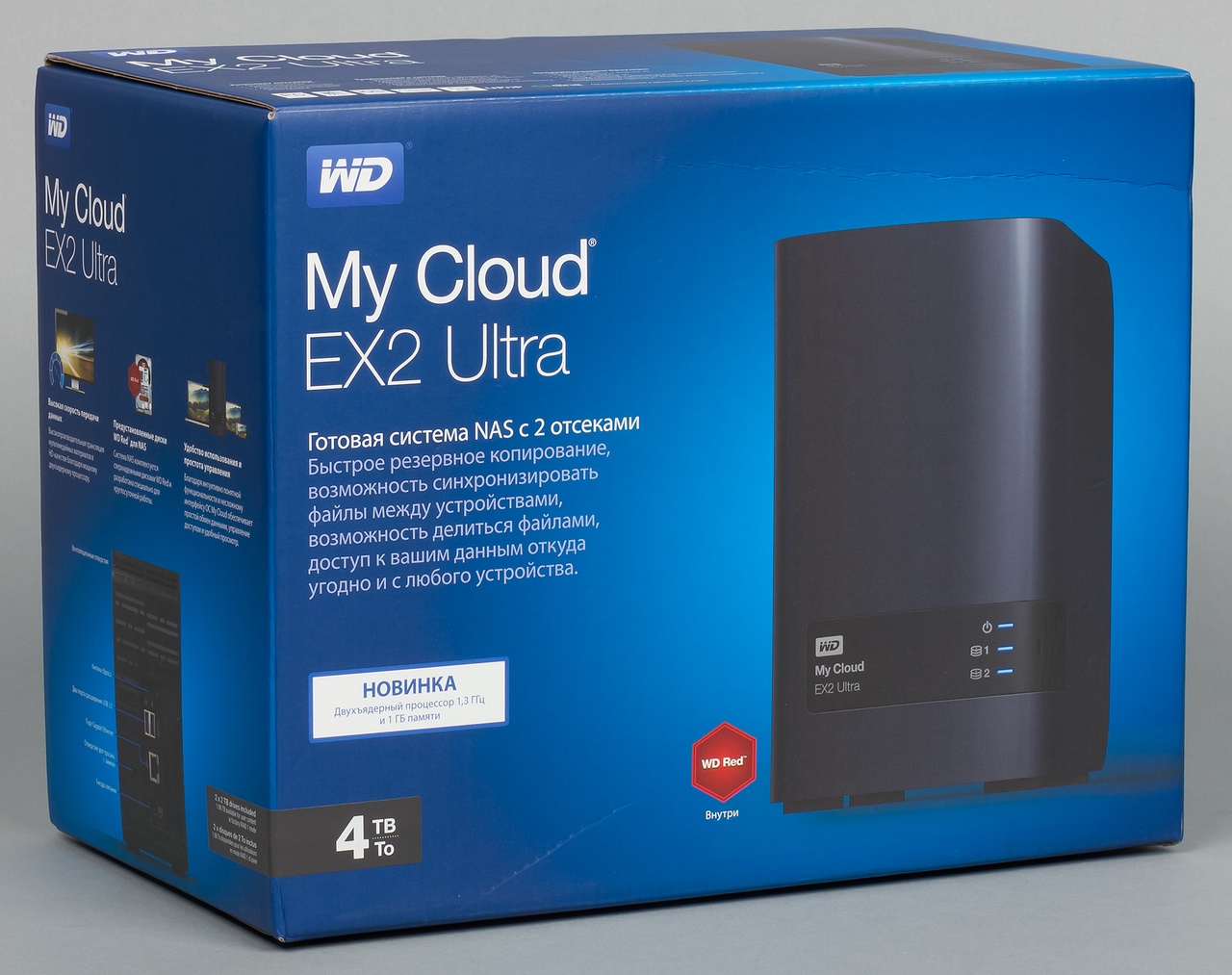

Сетевой накопитель упакован в привычную картонную коробку. Несмотря на относительно компактные размеры (около 30×18×24 см), ручки для удобства транспортировки здесь не предусмотрели.

Устройства данной линейки рассчитаны, в том числе, и на продажу в ритейле, так что оформление упаковки достаточно яркое и включает в себя фотографии модели, схему подключений, основные возможности и варианты использования, технические требования, комплект поставки. Заметим, что все тексты полностью переведены на русский язык, что, безусловно, говорит о внимании производителя к нашему рынку. Поскольку модель имеет несколько вариантов комплектации жесткими дисками, на коробке присутствует наклейка с указанием их общего объема.

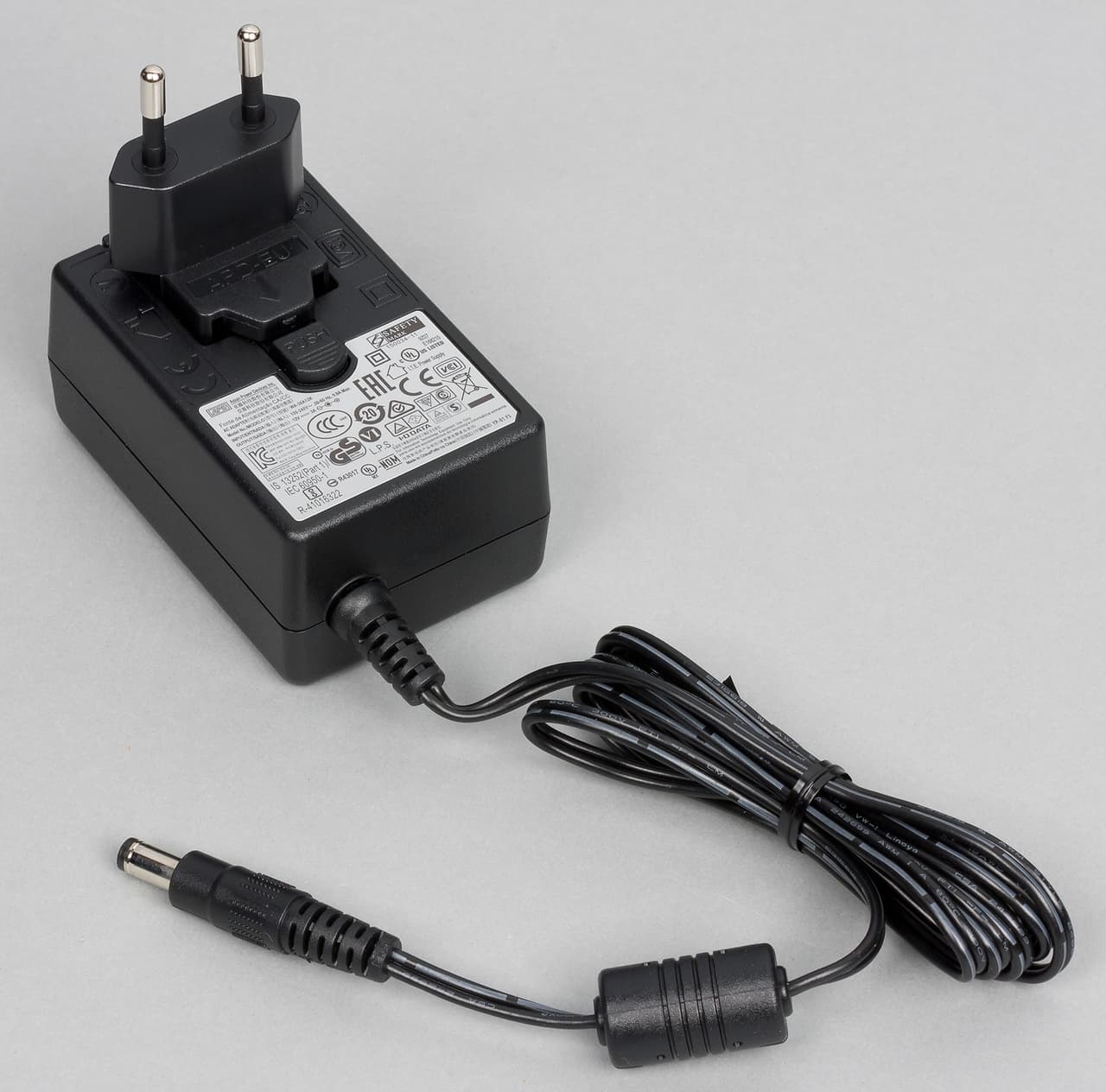

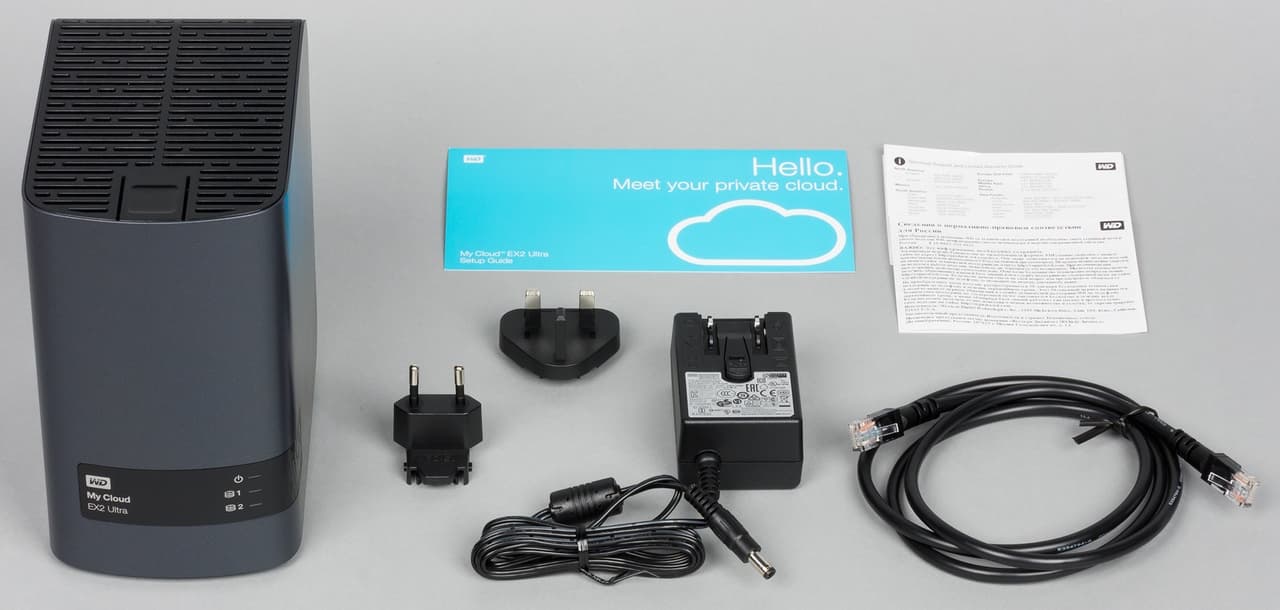

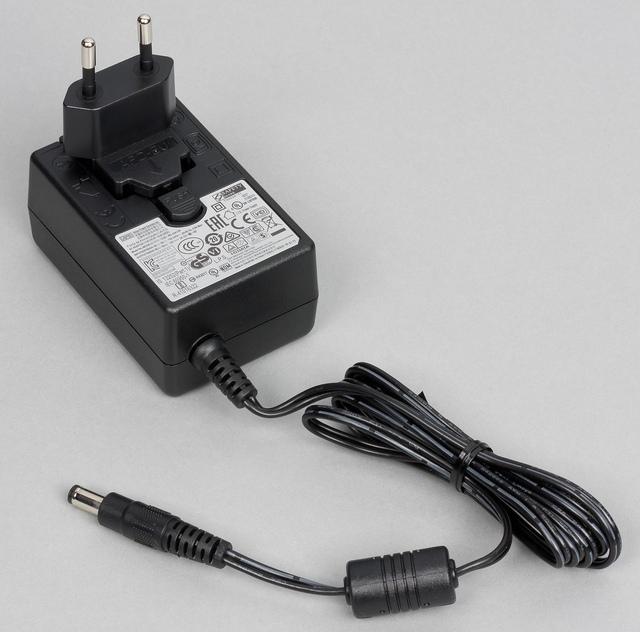

Внутри коробки в толстых защитных вставках находится сам накопитель (напомним, что модель поставляется с винчестерами и усиленная защита здесь востребована) и коробка с блоком питания, кабелем для подключения к локальной сети и несколькими бумажными документами. Блок питания имеет «розеточный» формат и параметры 12 В 3 А. Кроме того, он поддерживает сменные вилки для разных регионов.

Инструкция по запуску устройства в данном случае состоит из трех иллюстраций, что, вероятно, не очень удобно для начинающих пользователей данного типа оборудования.

На сайте производителя можно загрузить электронные версии документации, обновления прошивки, фирменное программное обеспечение. Гарантия на рассматриваемое устройство составляет три года. Дополнительно предоставляется 30-ти дневная техническая поддержка по телефону.

Внешний вид

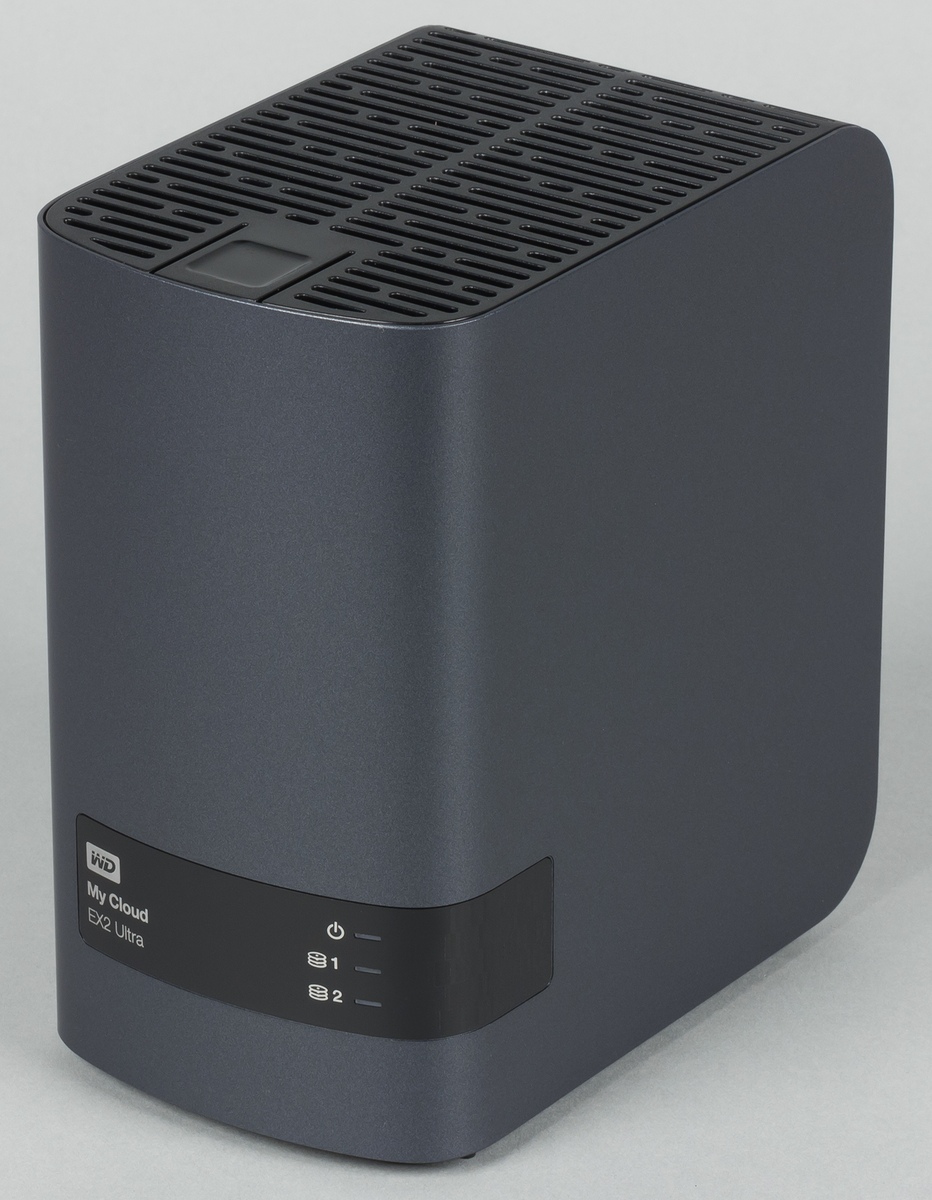

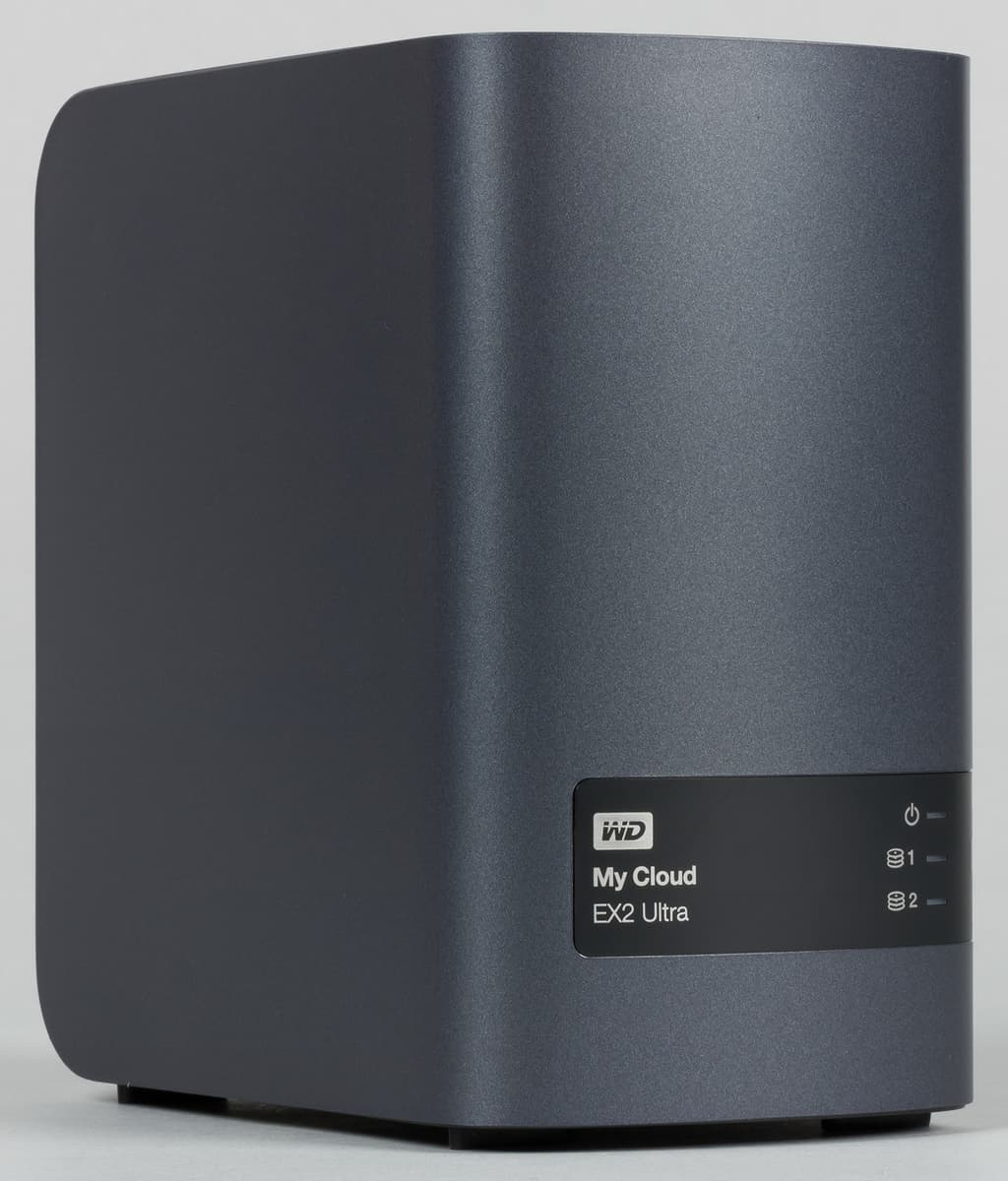

Новая модель сетевого накопителя сохранила внешний вид предшественника. Внешние элементы корпуса изготовлены из темного матового пластика с примесью металика. Габаритные размеры составляют около 10×15×17 сантиметров, что достаточно мало для двухдисковой модели.

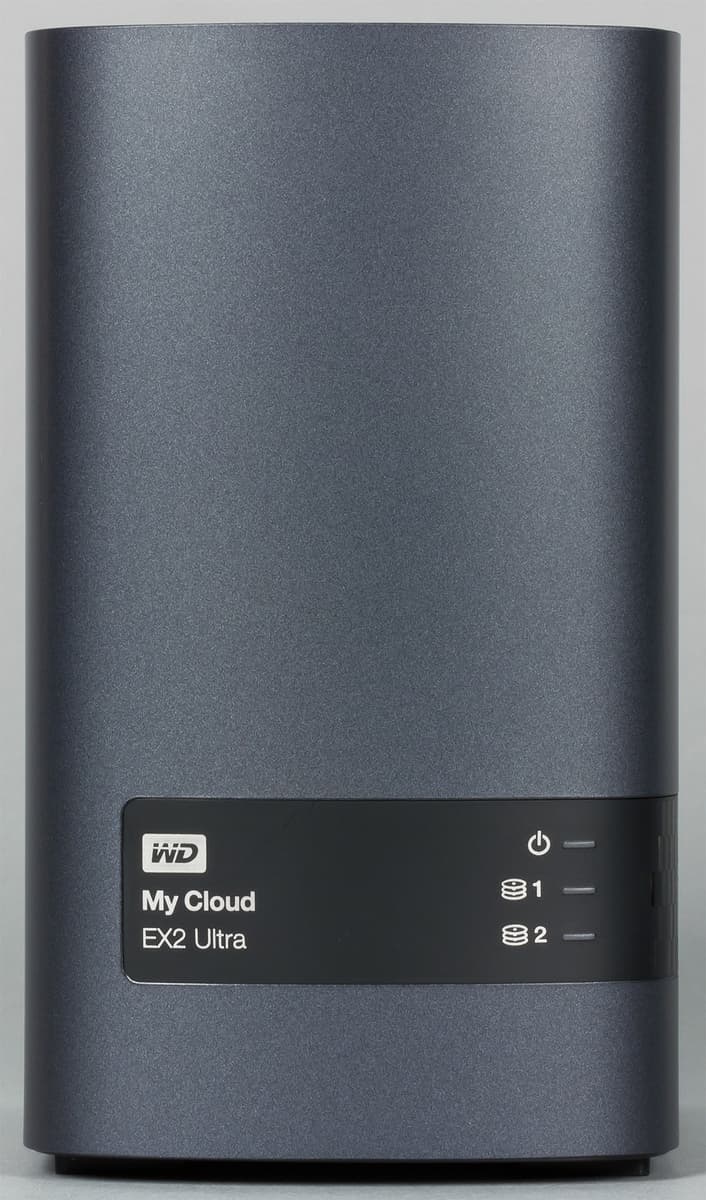

На передней панели присутствует блок с тремя многоцветными индикаторами — статуса системы и состояния дисков. Расположены они на черной вставке, которая также содержит и название устройства. Никаких портов или кнопок с этой стороны не предусмотрено.

Кстати, выключатель питания в данном устройстве отсутствует, так что в случае необходимости (например, для переноса в другое место) вам потребуется переводить модель в режим сна через Web-интерфейс, а для включения — снова подключить кабель питания.

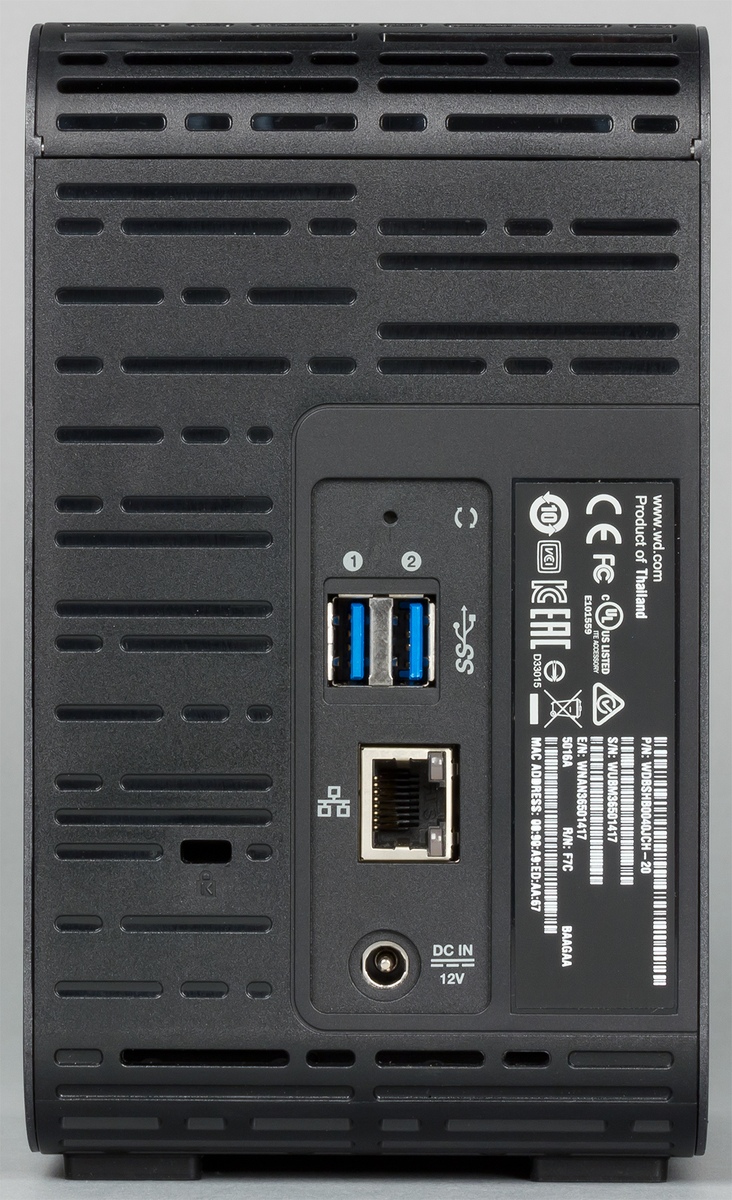

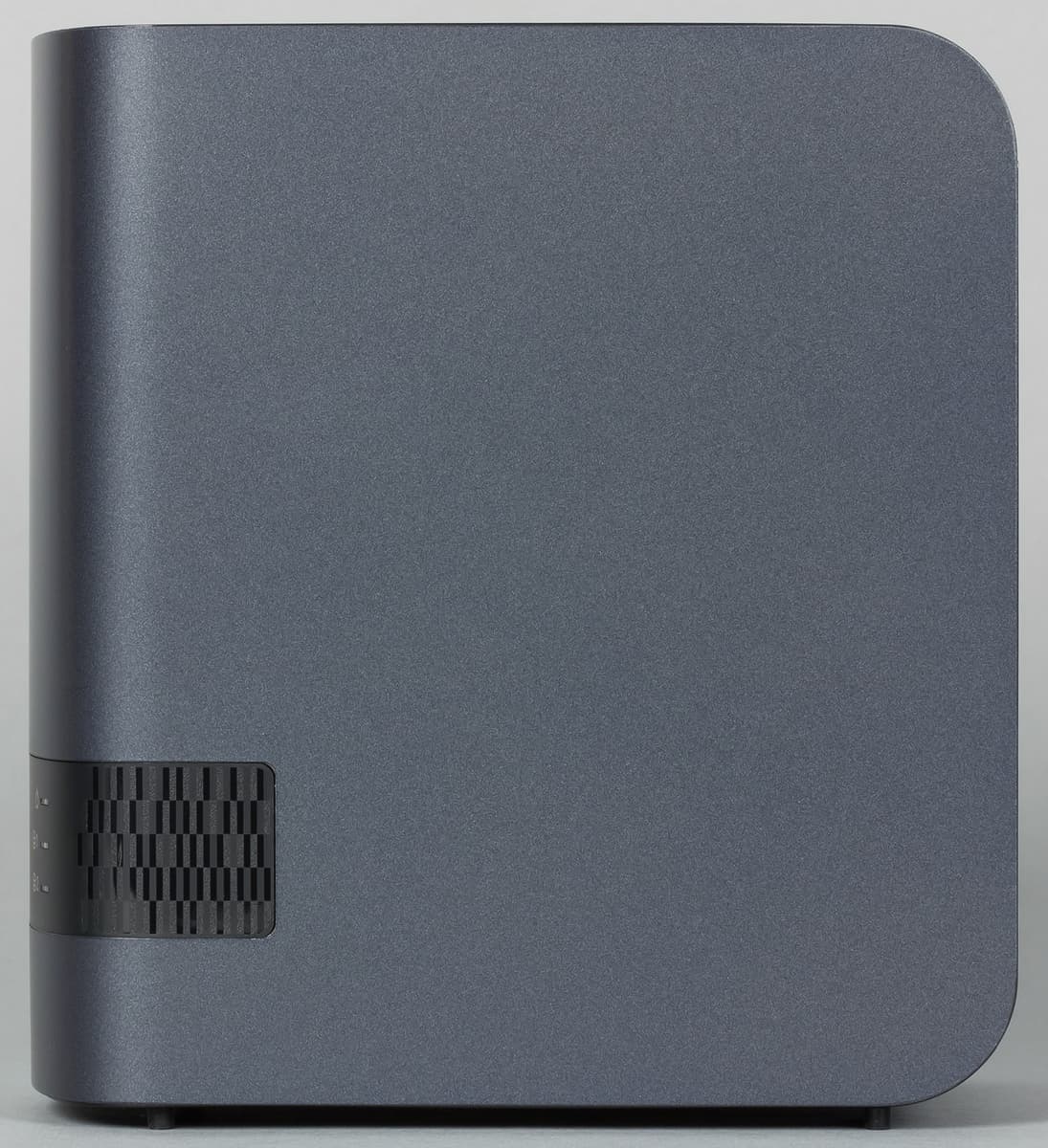

Боковые поверхности сплошные и ничего интересного на них нет. Сзади мы видим вход блока питания, гигабитный сетевой разъем с индикаторами, два порта USB 3.0, скрытую кнопку сброса и отверстие замка Кенсингтона.

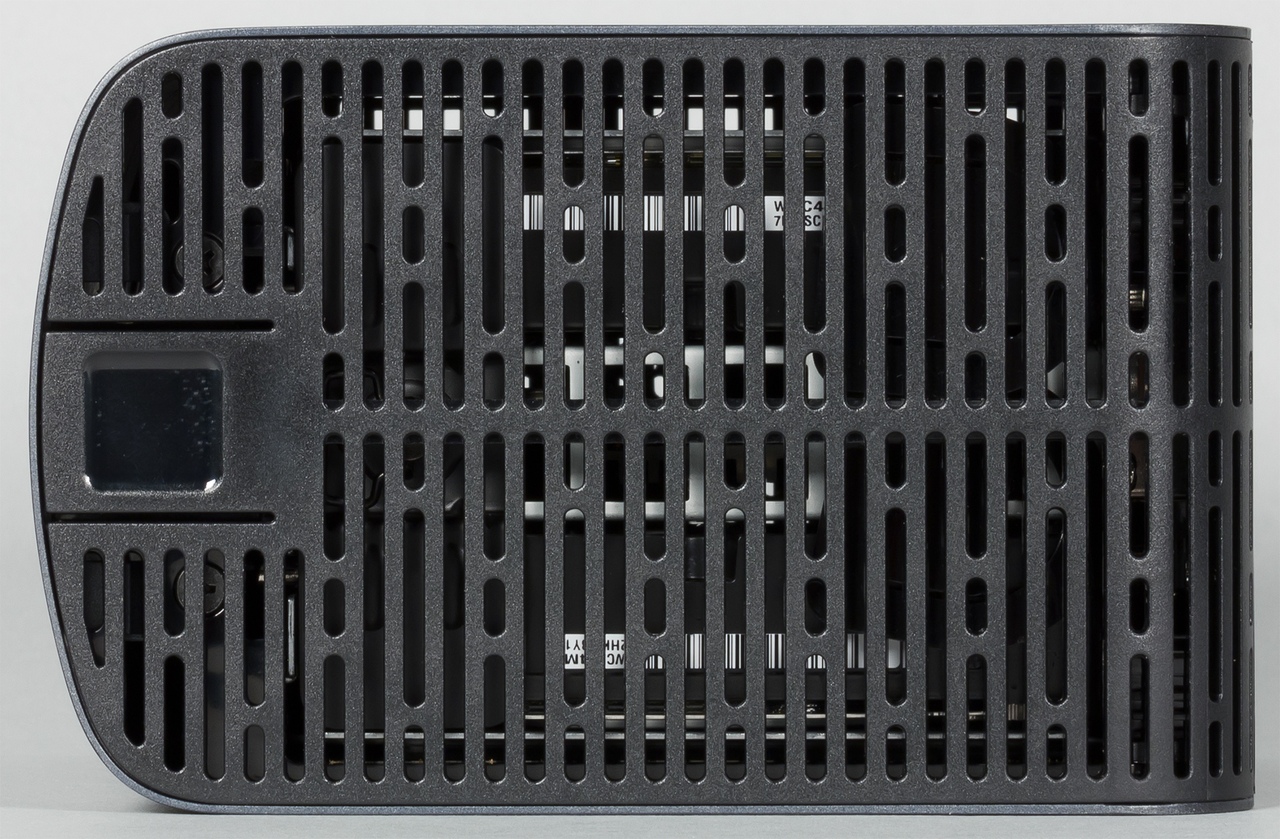

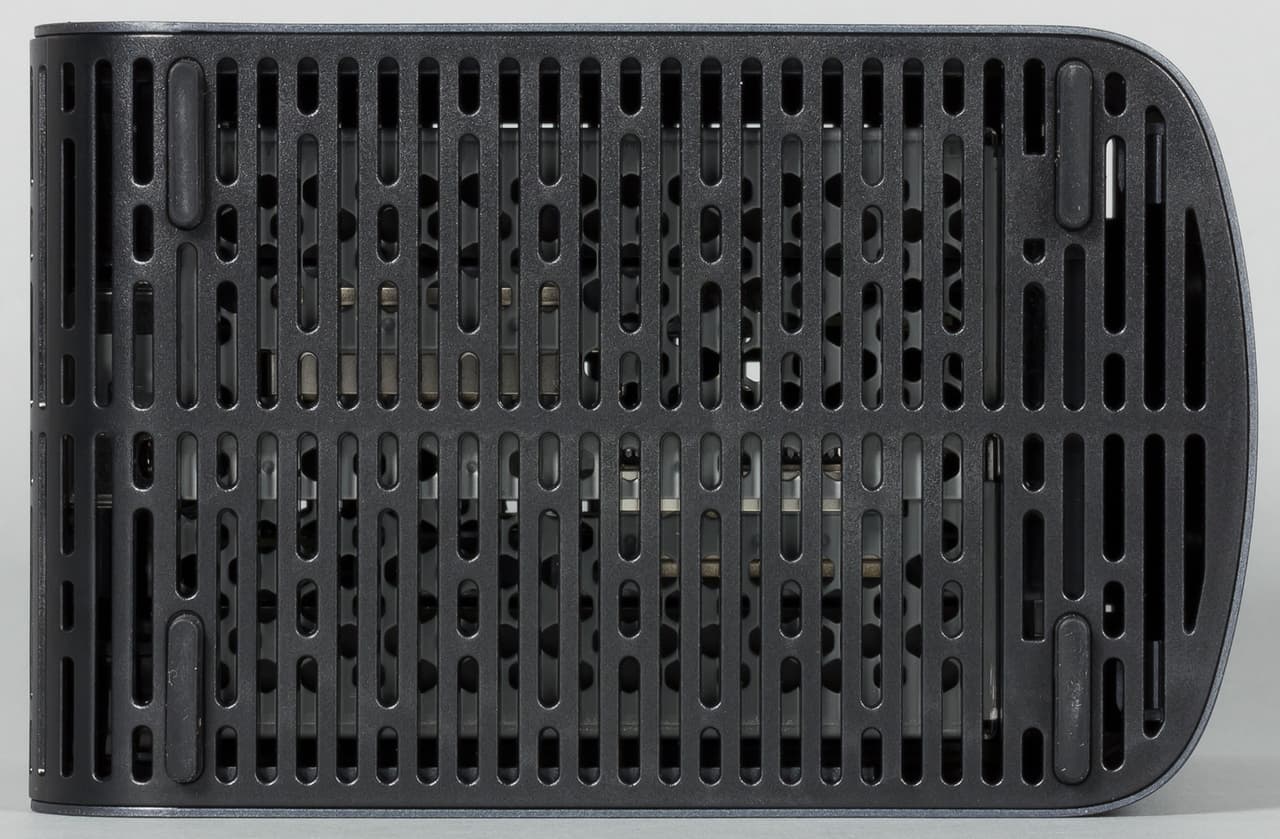

На дне находятся четыре резиновые ножки, а все остальное пространство используется как решетка вентиляции. Верхняя панель корпуса является крышкой для дисковых отсеков и также покрыта отверстиями системы вентиляции.



В целом мы имеем компактное устройство с нейтральным и строгим внешним видом, которое будет хорошо смотреться как в офисе, так и дома. Замечание может быть если только к отсутствию кнопки питания.

Конструкция и аппаратные характеристики

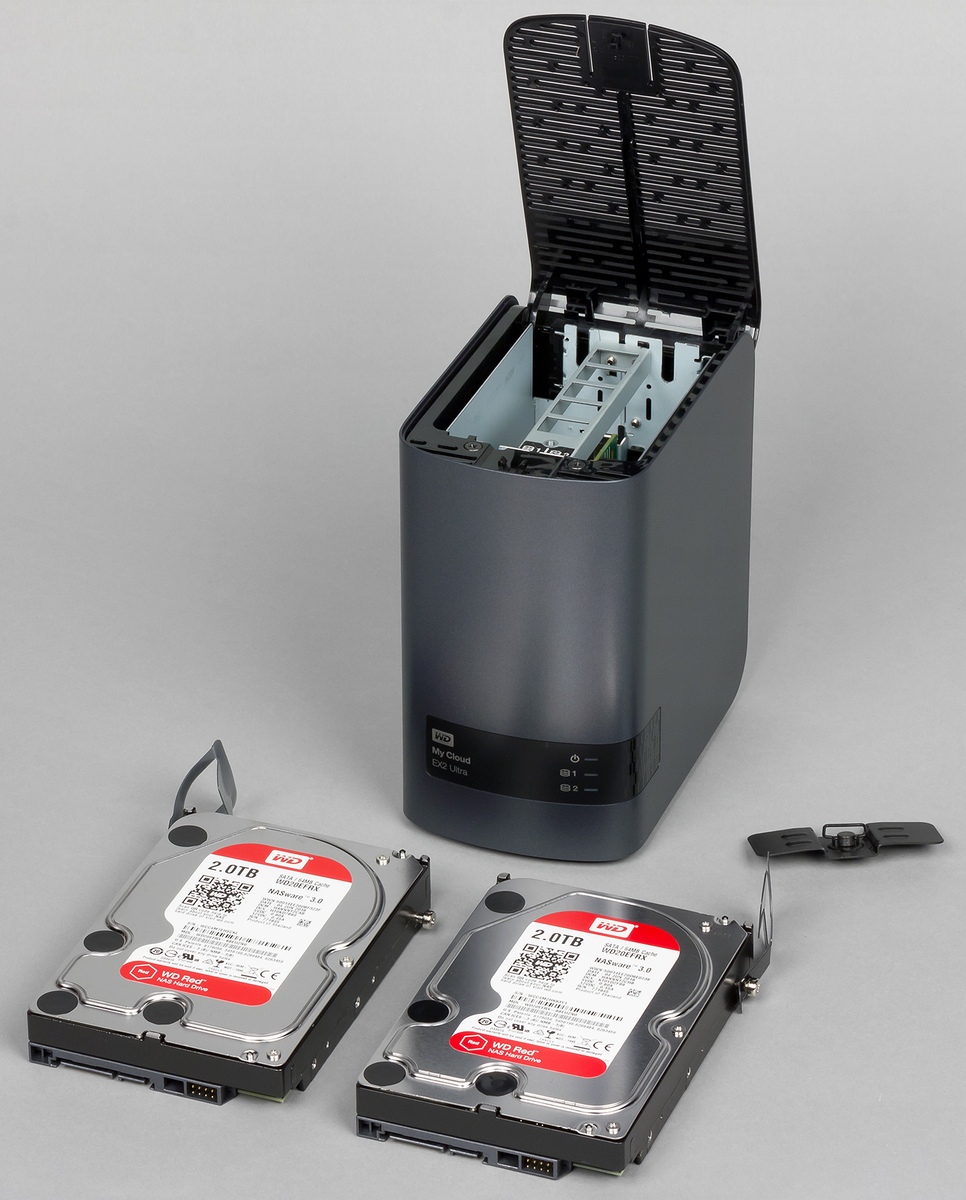

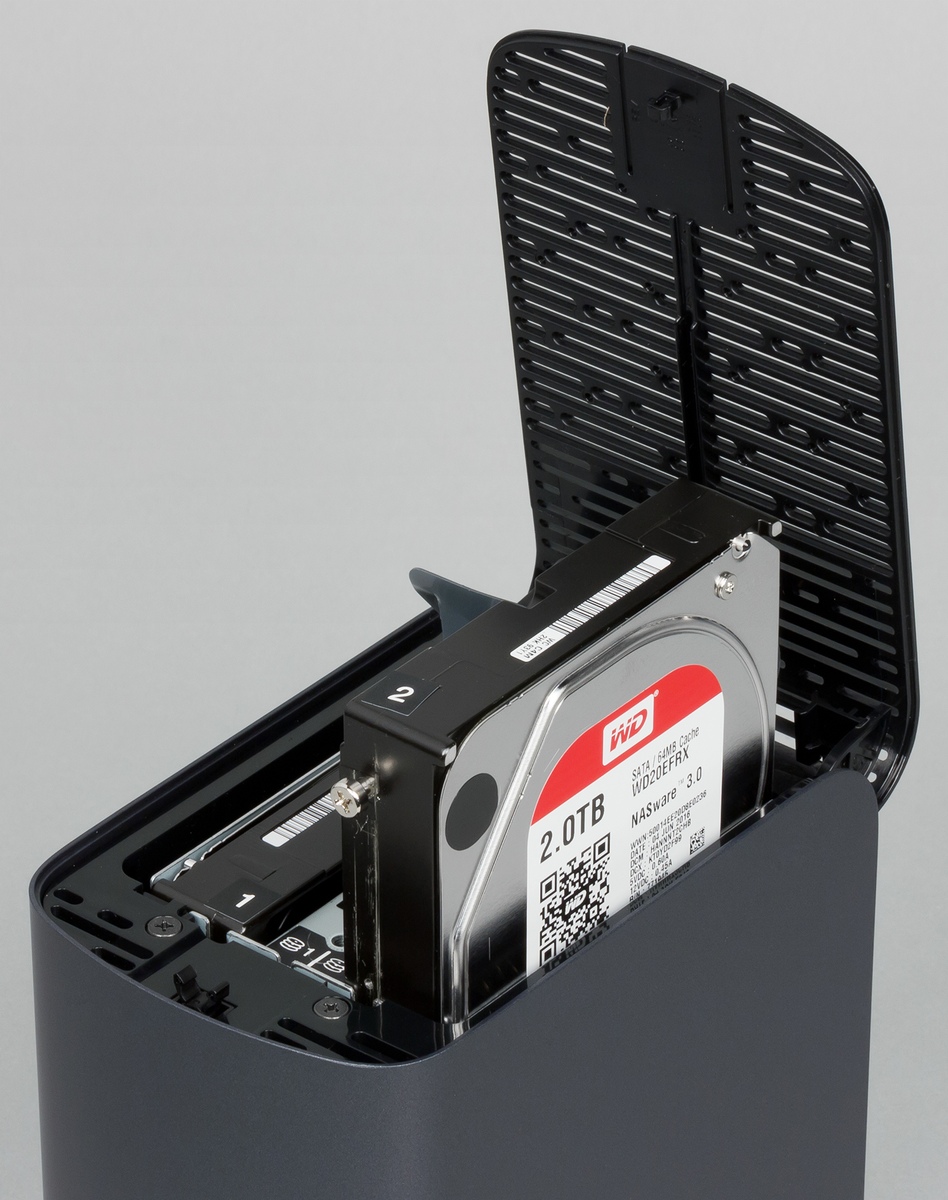

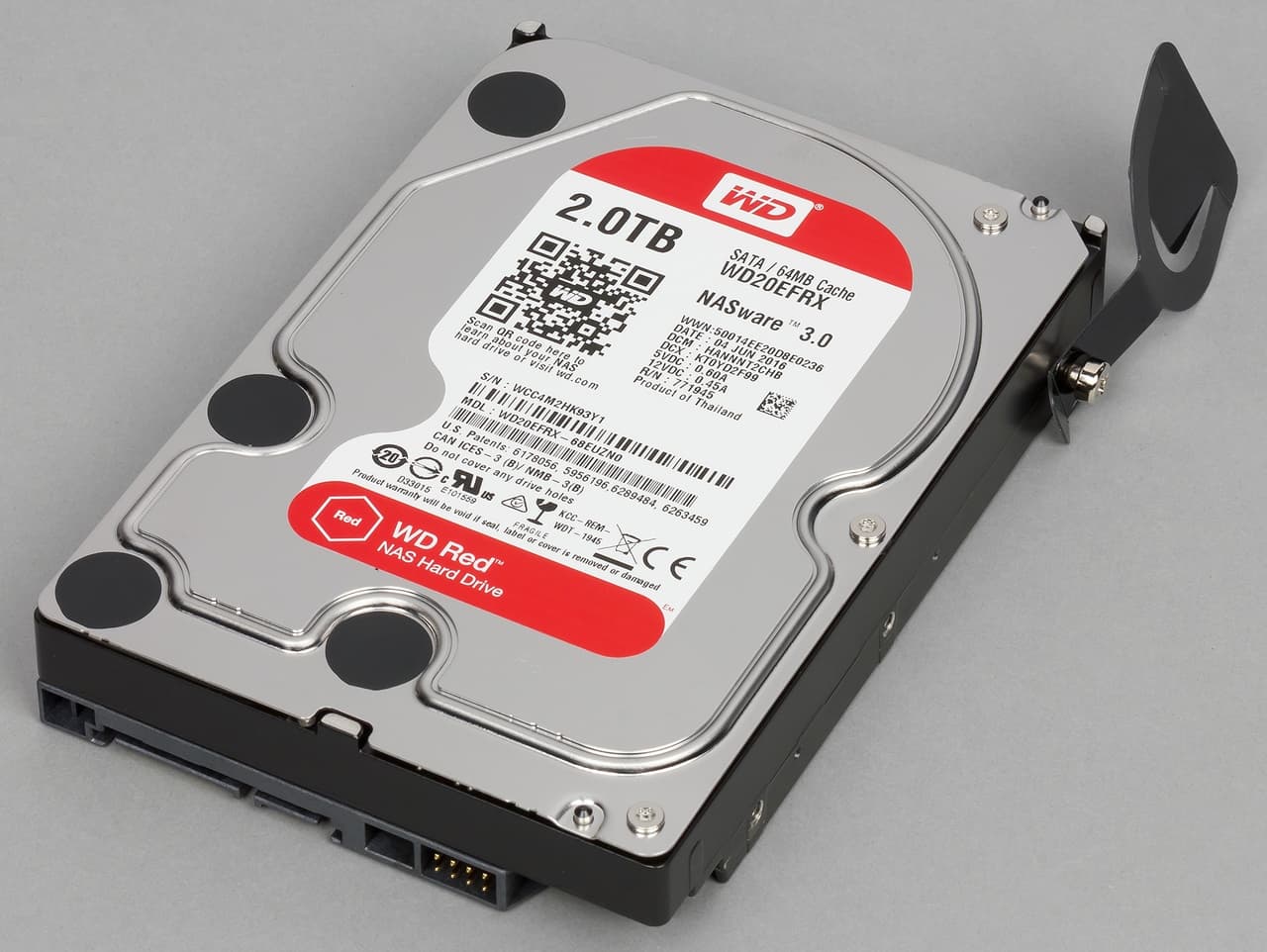

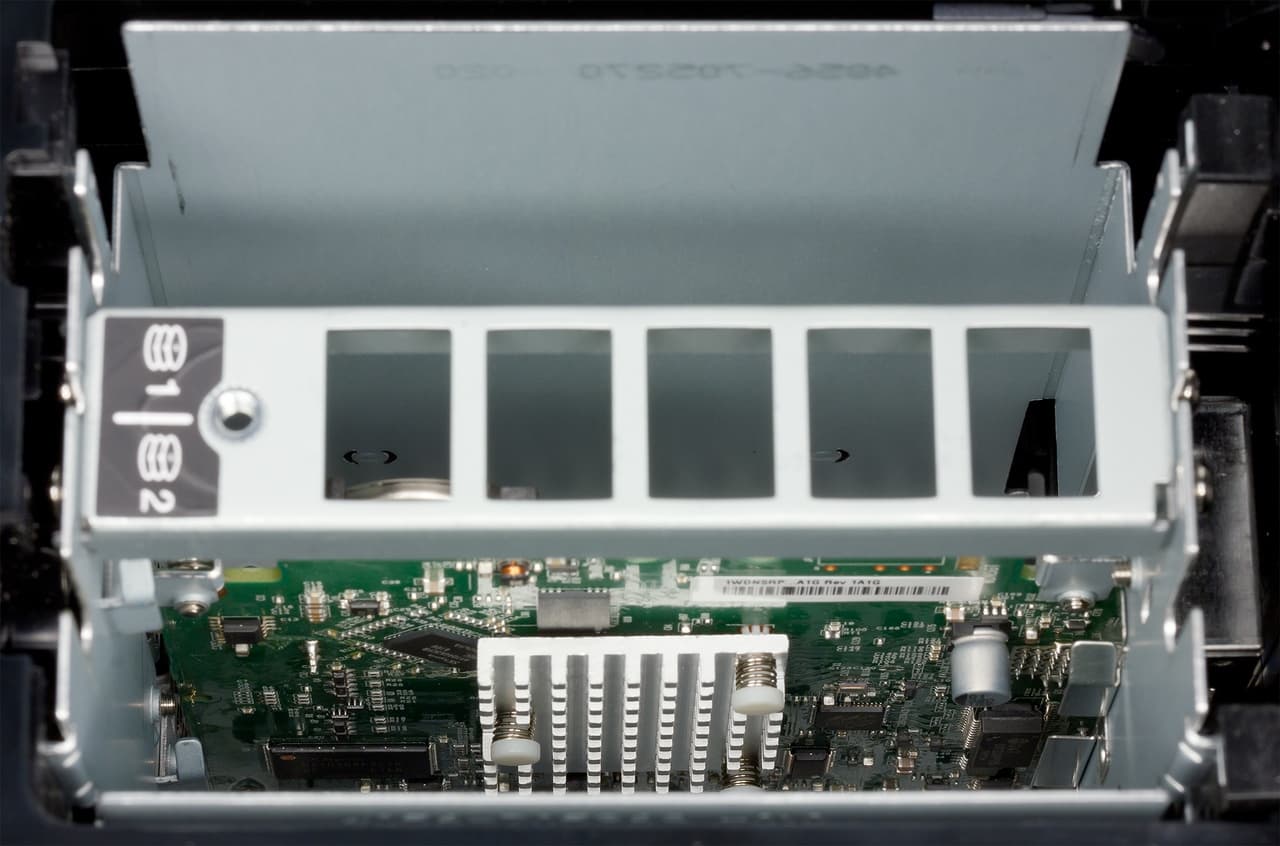

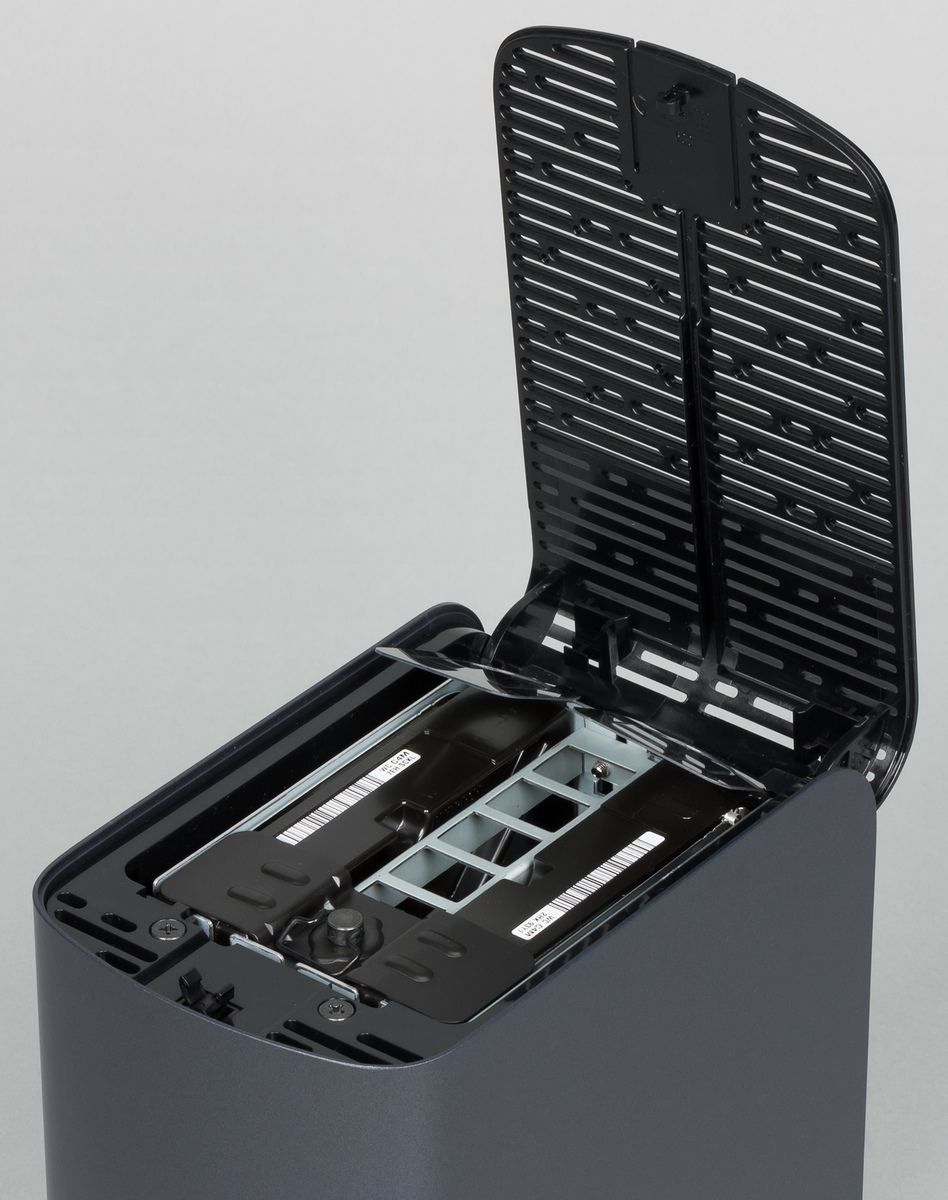

Внутри корпуса находится металлический каркас. В него вертикально устанавливаются жесткие диски, а между ними, как в сандвиче, находится печатная плата накопителя.

Диски доступны снаружи и внутри пользователю делать нечего. Кроме того, корпус разбирается достаточно сложно. Это может создавать проблемы для чистки внутреннего вентилятора. Впрочем, последний работает относительно редко и, по крайней мере, во время наших тестов, почти всегда был остановлен.

В любом случае, желательно не допускать попадания пыли внутрь корпуса через верхнюю панель. Отметим, что заявленный диапазон рабочих температур составляет от 5 до 35 градусов.

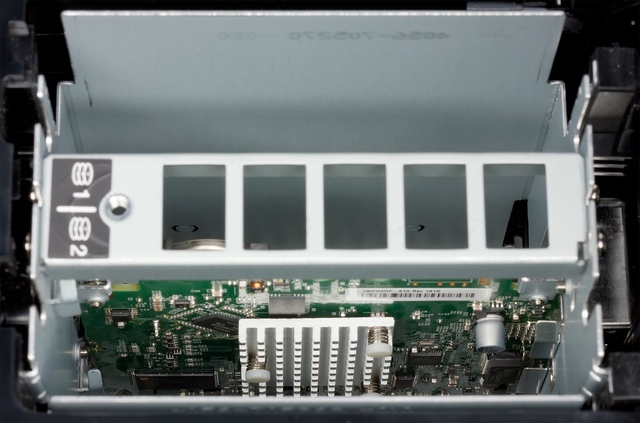

Продукт основан на SoC Marvell Armaga 385, оборудованной двумя вычислительными ядрами, которые работают на частоте 1,3 ГГц. Объем оперативной памяти составляет 1 ГБ, а флэшпамяти — 256 МБ. Все контроллеры встроены в основной процессор, что позволяет реализовать на одной этой микросхеме два порта SATA, гигабитный сетевой адаптер и два порта USB 3.0.

Порты используются для подключения ИБП (список совместимости приводится на сайте производителя) или внешних дисков. Последние могут содержать разделы с NTFS, FAT32, EXT2/3/4, HFS+ или exFAT.

Энергопотребление чипа заявлено на уровне 5 Вт. На нем установлен небольшой алюминиевый радиатор, чего вполне достаточно в данном случае.

Для тестирования накопителя использовалось программное обеспечение версии 2.21.117.

Сборка и первоначальная настройка

В нашем случае устройство поставлялось с жесткими дисками и было готово к работе «из коробки». В случае, если вы покупаете «пустую» модель, потребуется установить на каждый винчестер по два винта специальной формы, открыть верхнюю панель, демонтировать пластину крепления и вставить диски в соответствующие отсеки, потом собрать все в обратном порядке. Никаких сложностей с этими операциями быть не должно.

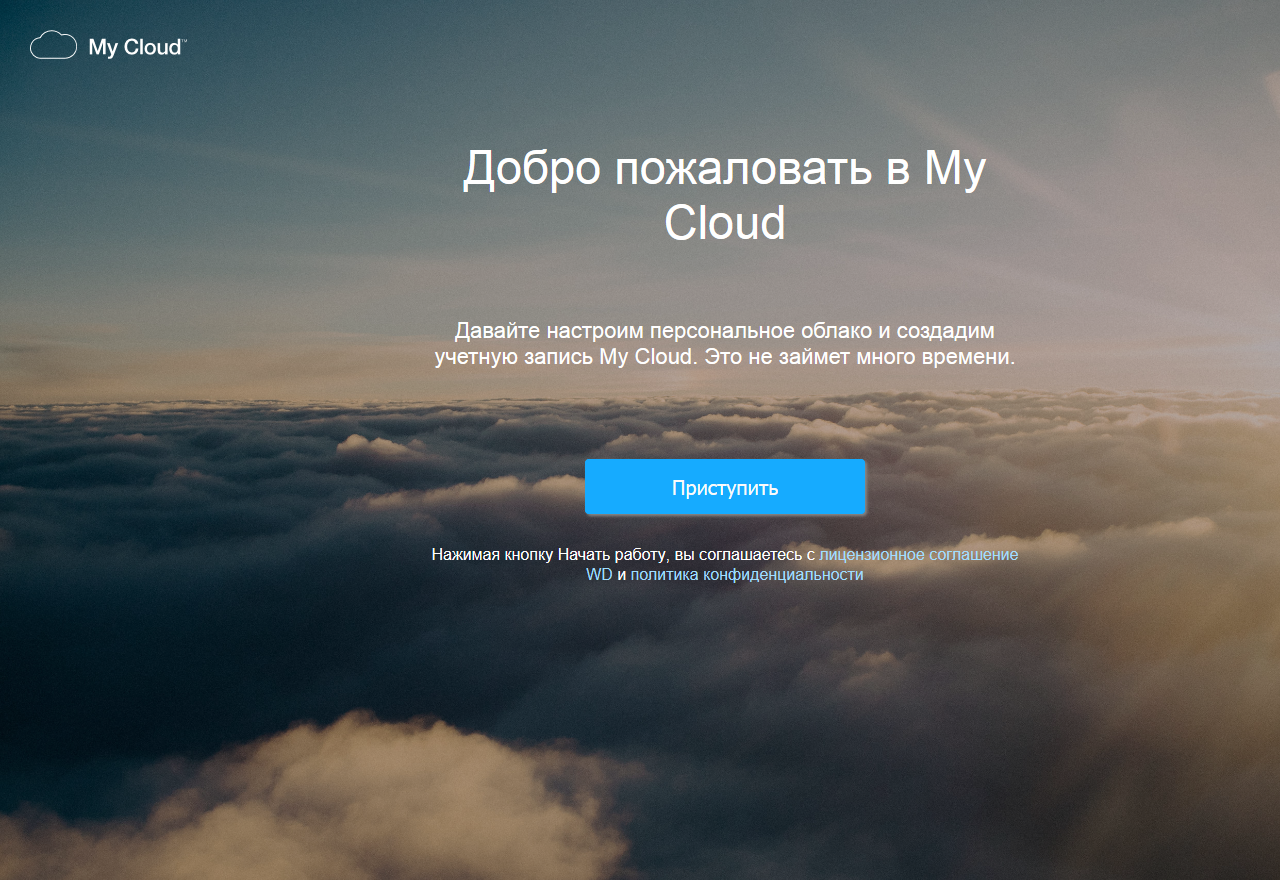

Далее, следуя комплектной инструкции, подключаем кабель локальной сети и питание, ждем загрузки и заходим на сайт mycloud.com/setup в браузере. Происходит автоматический поиск устройства в сети и вам предлагается выбрать несколько основных параметров работы накопителя. Это, в частности, язык интерфейса, пароль администратора, учетная запись MyCloud для удаленного доступа и опция включения автообновления. Также предлагается зарегистрировать свою покупку. Прошивка находится во флэшпамяти, так что никаких дополнительных операций по ее установке не требуется. Стоит только проверить наличие обновлений, а также установить часовой пояс для корректной работы уведомлений и расписаний.

Заметим, что для дисков на заводе выбрана конфигурация зеркала, так что если вы хотите ее изменить, нужно сделать это в данный момент, пока на устройстве не записаны ваши файлы.

После этого устройство готово к работе в локальной сети. В частности, на нем есть несколько общих папок с доступом без ограничений. Для более детальной настройки сетевого накопителя нужно будет обратиться к его Web-интерфейсу.

Возможности прошивки

Интерфейс накопителя мало отличается от рассмотренных ранее решений этого производителя. В верхней части окна присутствуют значки быстрого доступа к управлению USB-накопителями, просмотра последних уведомлений, вызов справочной системы, выход и управление питанием. Далее идет строка основного меню, в котором присутствуют восемь пунктов.

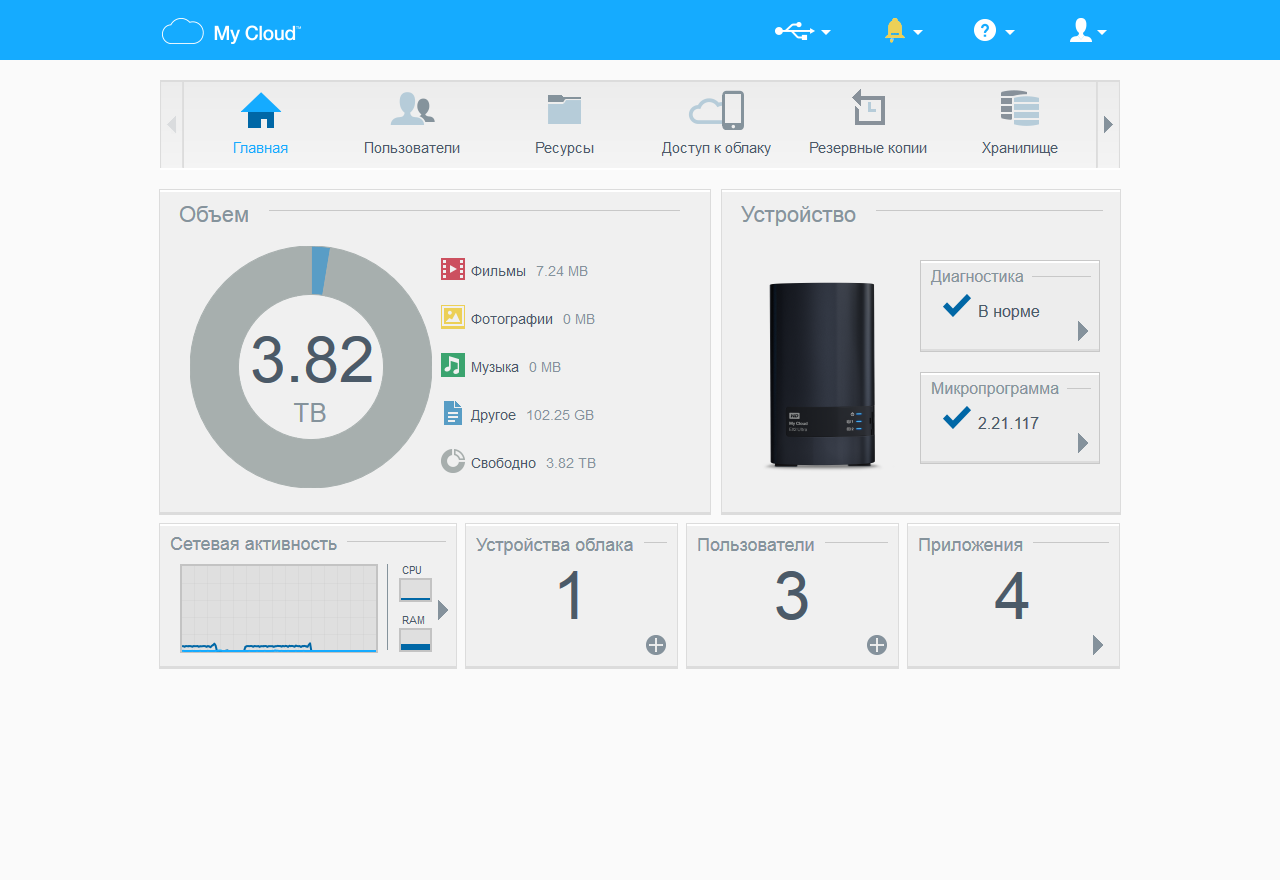

На стартовом окне представлена ключевая информация о работе устройства, включая статистику дискового пространства, состояние аппаратных датчиков, наличие обновлений для прошивки, нагрузку на сеть, процессор и оперативную память, число пользователей и приложений.

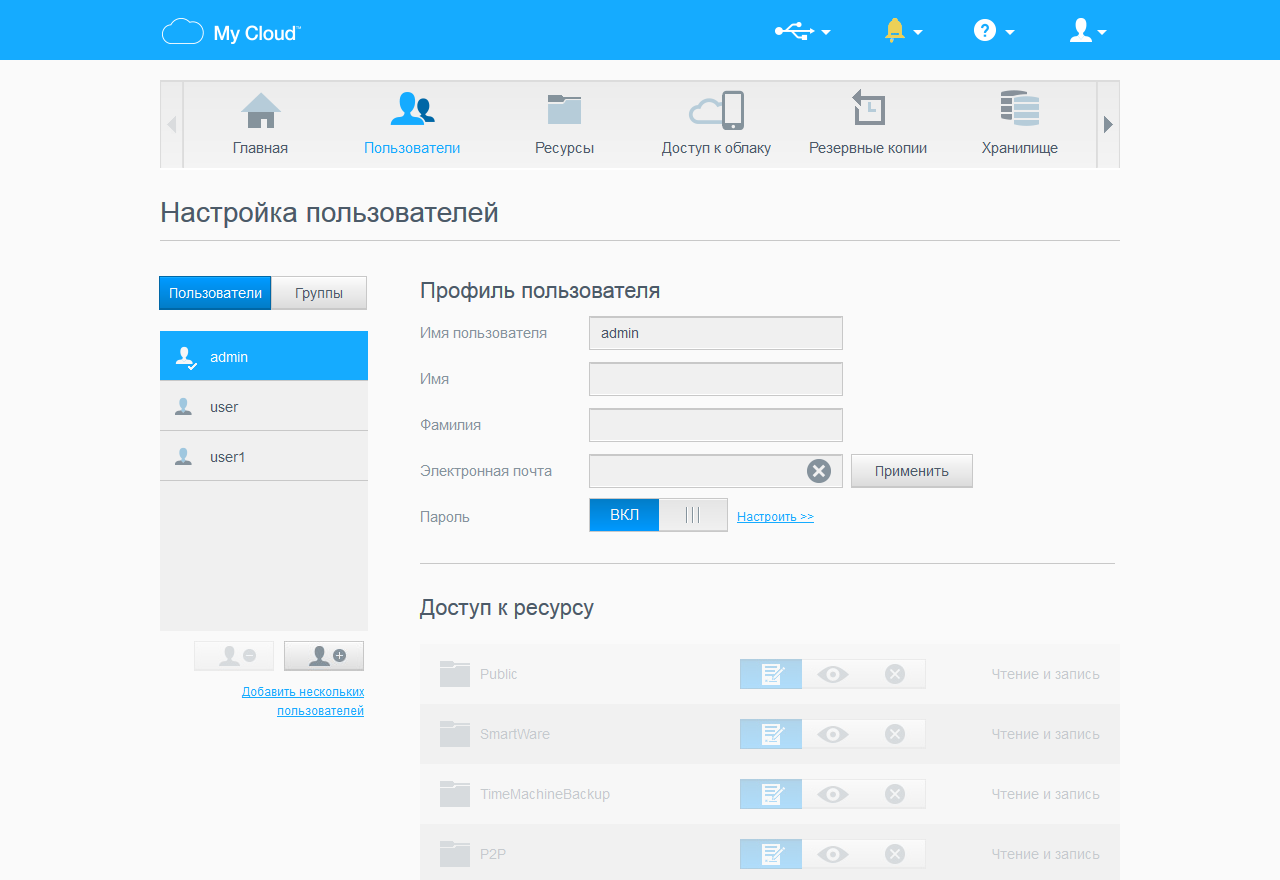

Контроль прав доступа осуществляется через традиционный механизм аккаунтов пользователей и групп. Позиционирование для бизнес-применения подтверждается, в частности, возможностью работы с доменом Windows. Но можно использовать и локальную базу пользователей и групп. Также поддерживается и контроль дисковых квот для пользователей и групп. Для упрощения создания большого числа аккаунтов есть пункт импорта заранее подготовленного списка.

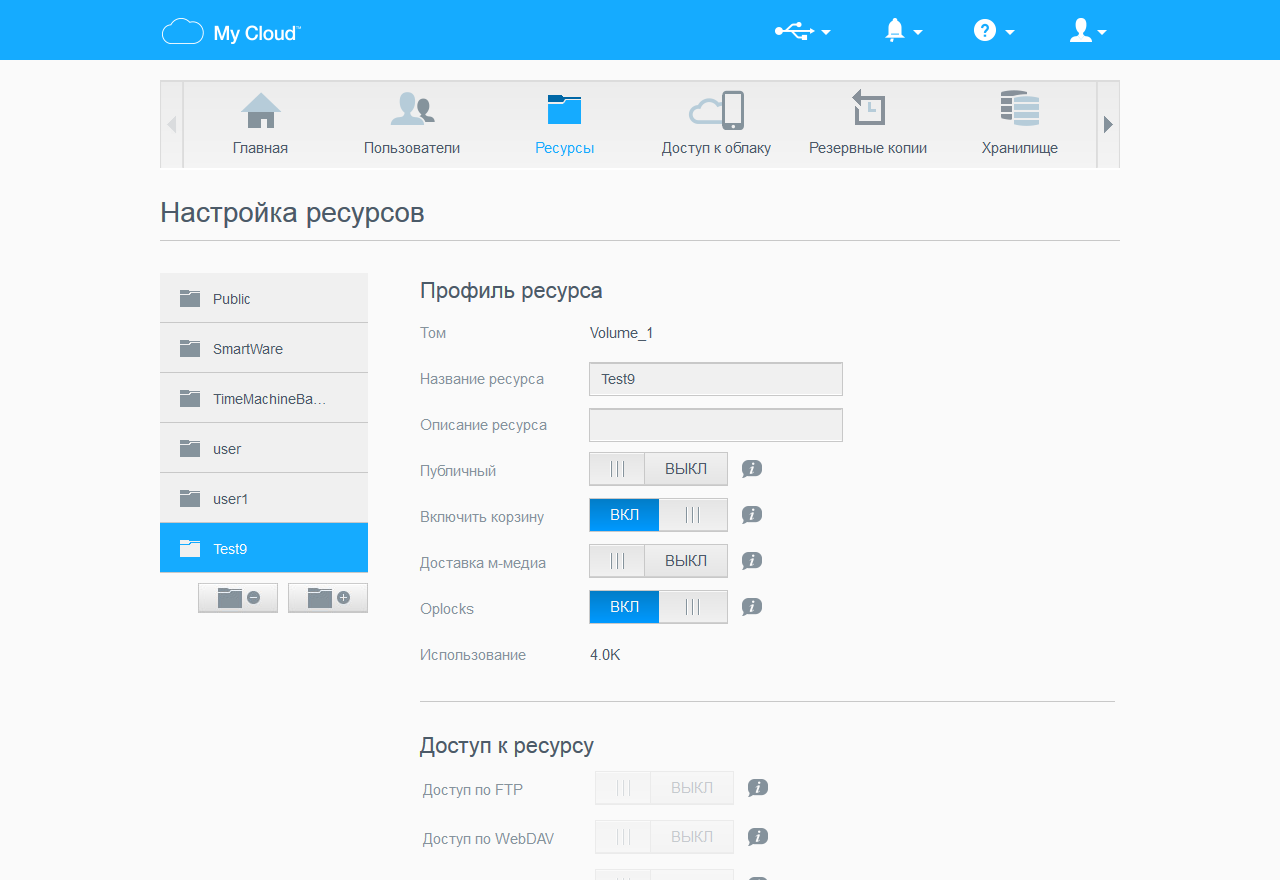

На существующих томах можно создавать любое число общих папок (ресурсов). Для каждого из них указываются индивидуальные права доступа, а также дополнительные опции — корзина для удаленных файлов, индексация файлов медиасервером, доступ по дополнительным протоколам и другие. Заметим, что для работы с данными на внешних дисках можно использовать не только SMB, но и другие протоколы, а также управлять правами доступа.

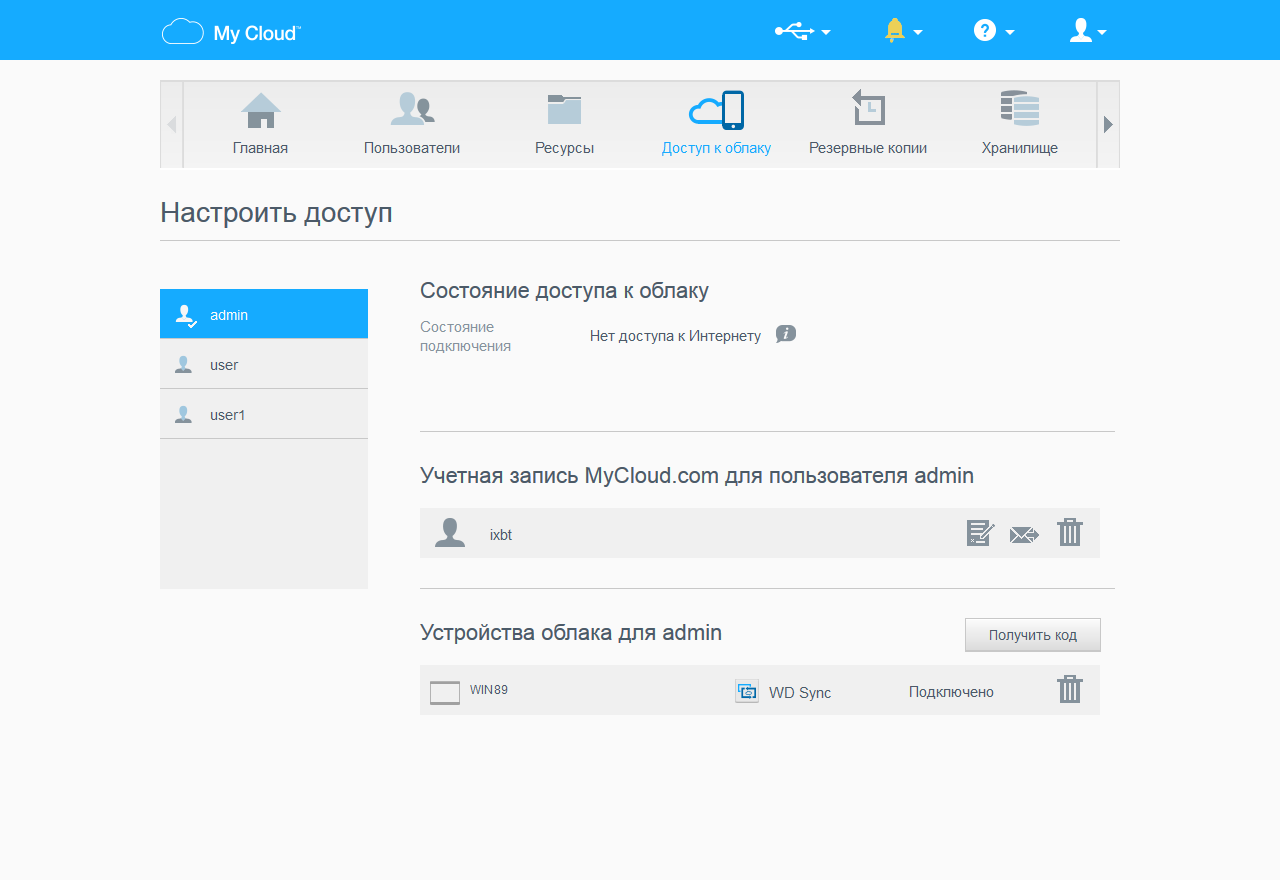

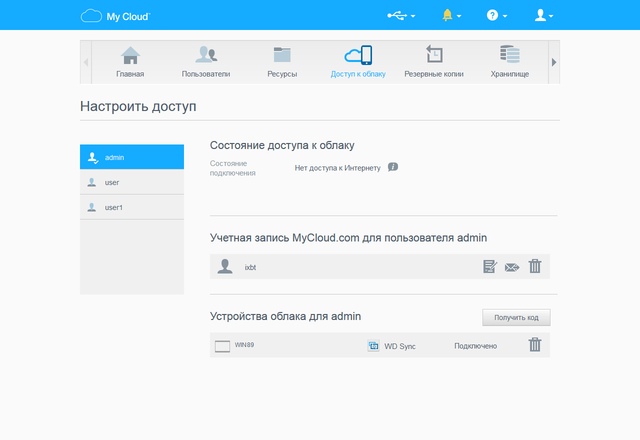

Как уже ясно по названию модели, производитель уделяет особое внимание реализации облачных технологий удаленного доступа. Для работы этого сервиса вам необходимо создать аккаунт на фирменном портале и потом настроить для него соответствие пользователю сетевого накопителя.

Для обеспечения эффективной работы, накопитель пытается самостоятельно настроить ваш роутер на трансляцию стандартных портов. При необходимости (например, если они заняты другими сервисами), вы можете поменять их номера.

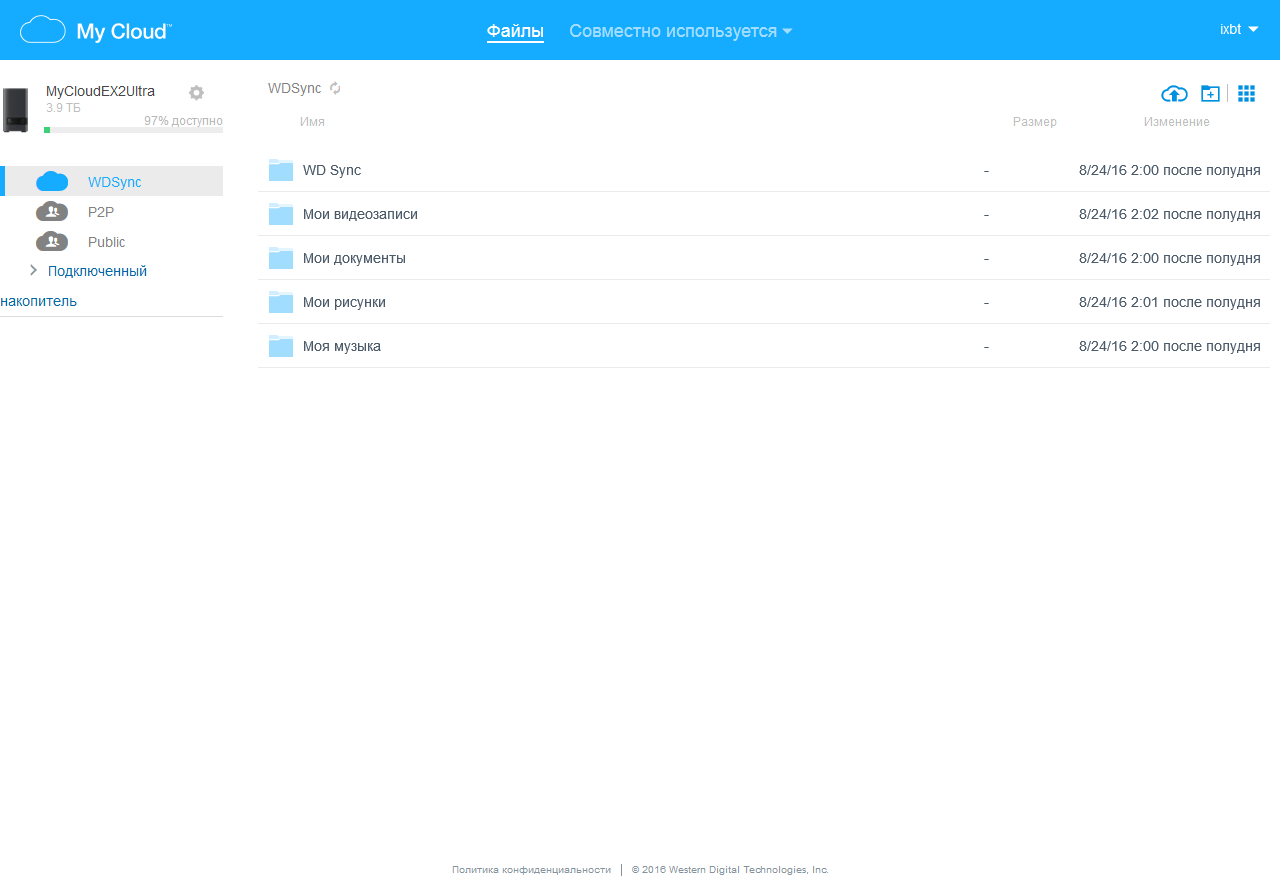

После этого вы сможете получить доступ к данным через браузер или фирменное мобильное приложение для платформ Android и iOS. Дополнительные возможности включаю в себя функцию «Поделиться» и обмен файлами с другими облачными сервисами. Однако в целом по сравнению с некоторыми другими решениями, данная реализация нам продолжает казаться несколько запутанной и сложной.

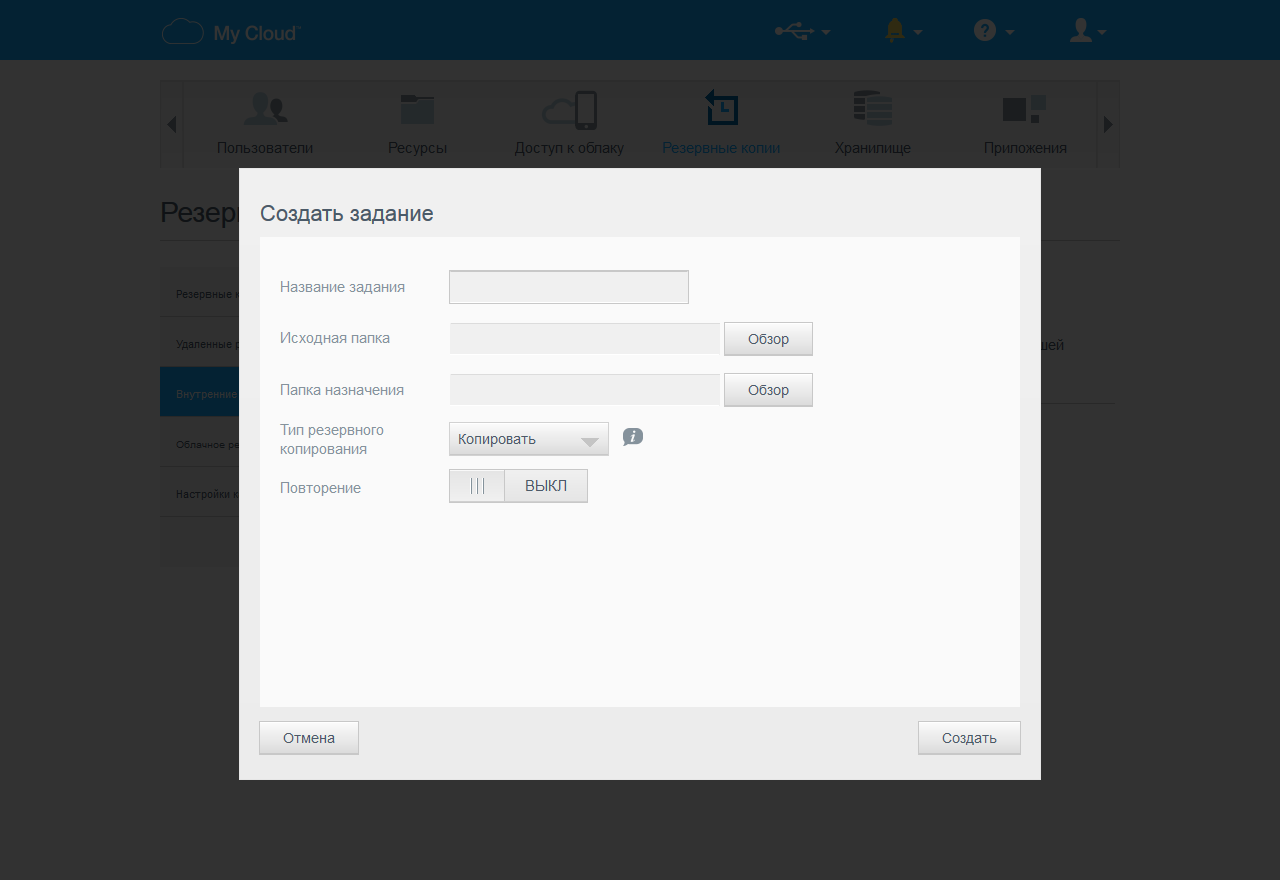

Сетевой накопитель имеет встроенные функции резервного копирования. Пользователь может запланировать несколько заданий с участием локальных папок, удаленных накопителей и облачных сервисов ElephantDrive и Amazon S3.

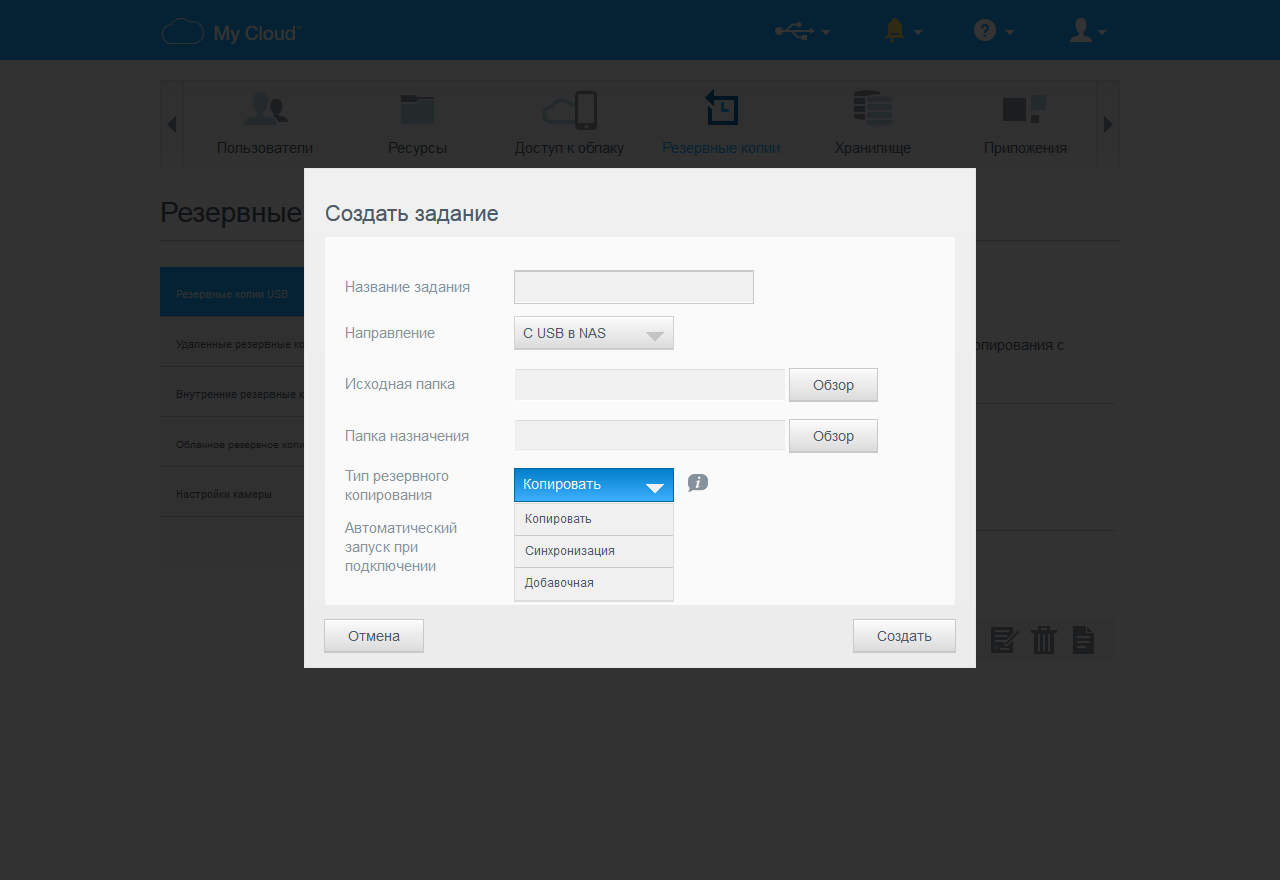

В параметрах заданий предусмотрено указание режима и расписания. Для восстановления информации есть соответствующая кнопка в каждом задании. Кроме того, есть возможность резервного копирования фотографий с совместимых устройств при их подключении в заданную общую папку.

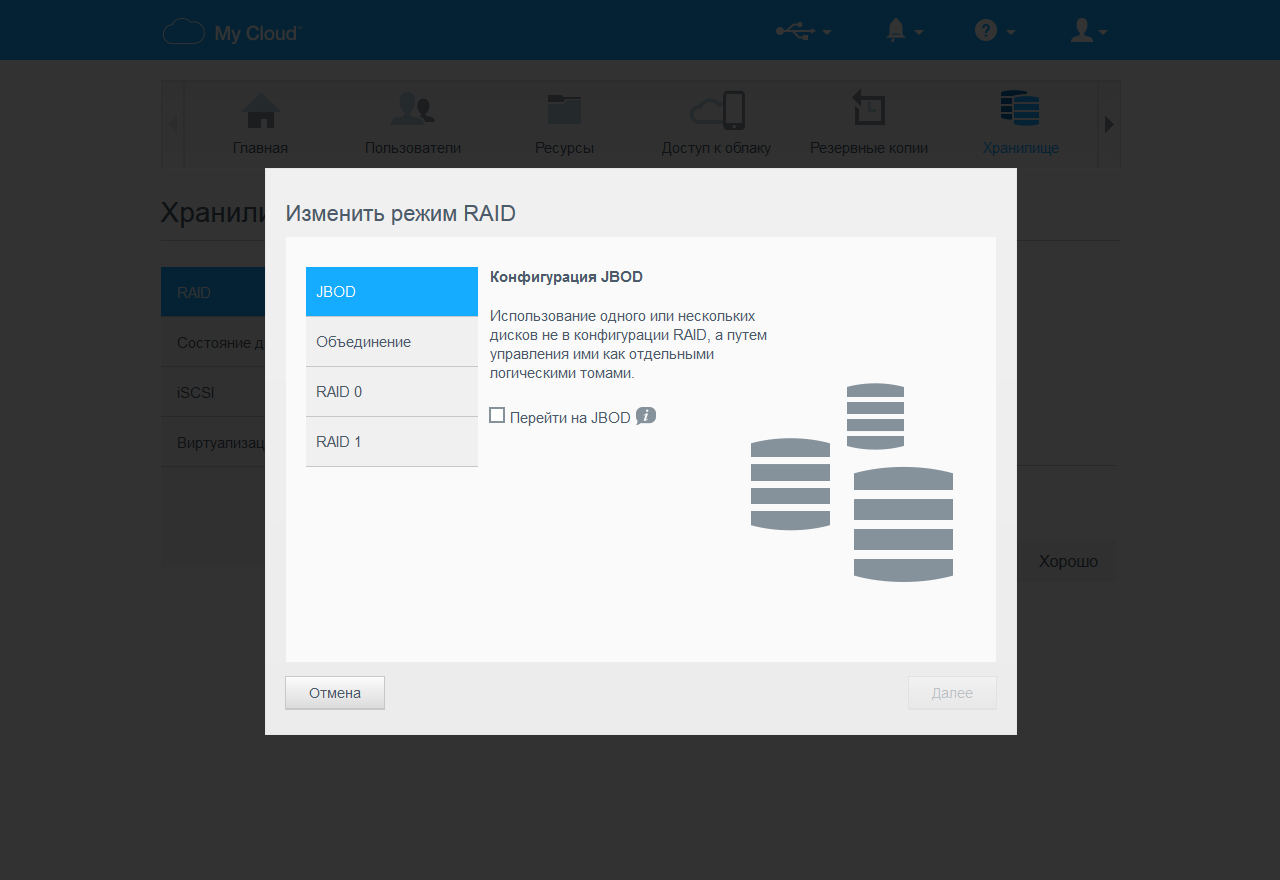

Продукт поддерживает несколько конфигураций дисковых массивов — два отдельных диска, RAID0, RAID1 и JBOD. Из возможностей миграции без потери данных есть только переход с одного диска на зеркало. В случае работы с RAID1 поддерживается операция восстановления после замены отказавшего винчестера. Основная файловая система для пользовательских данных — ext4. В поставляемых на локальный рынок моделях отсутствует поддержка шифрования томов. Отличаются они последней частью артикула — «EEUE» против «EESN» для Европы. В частности, рассматриваемая в этой статье модель имеет артикул WDBSHB0040JCH-EEUE.

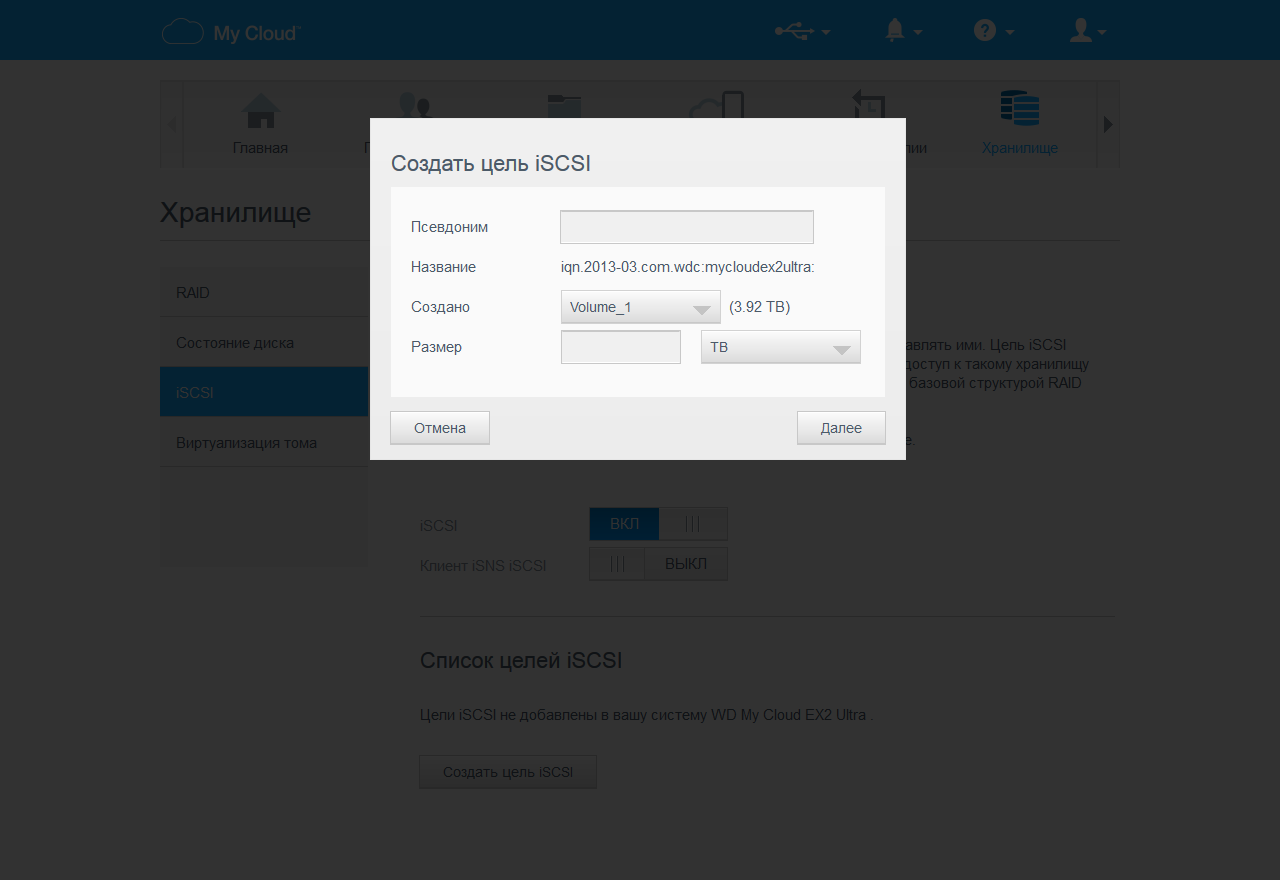

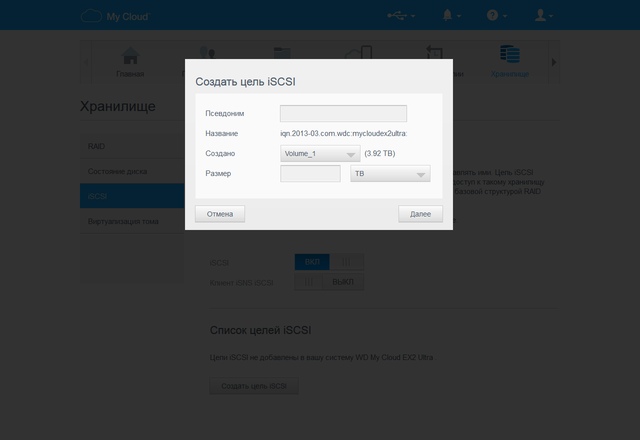

Решение поддерживает и создание томов iSCSI, что может быть полезно в сценариях виртуализации. Кроме того, вы можете подключить к накопителю удаленные тома iSCSI, которые будут представлены отдельными сетевыми ресурсами, правда только общедоступными.

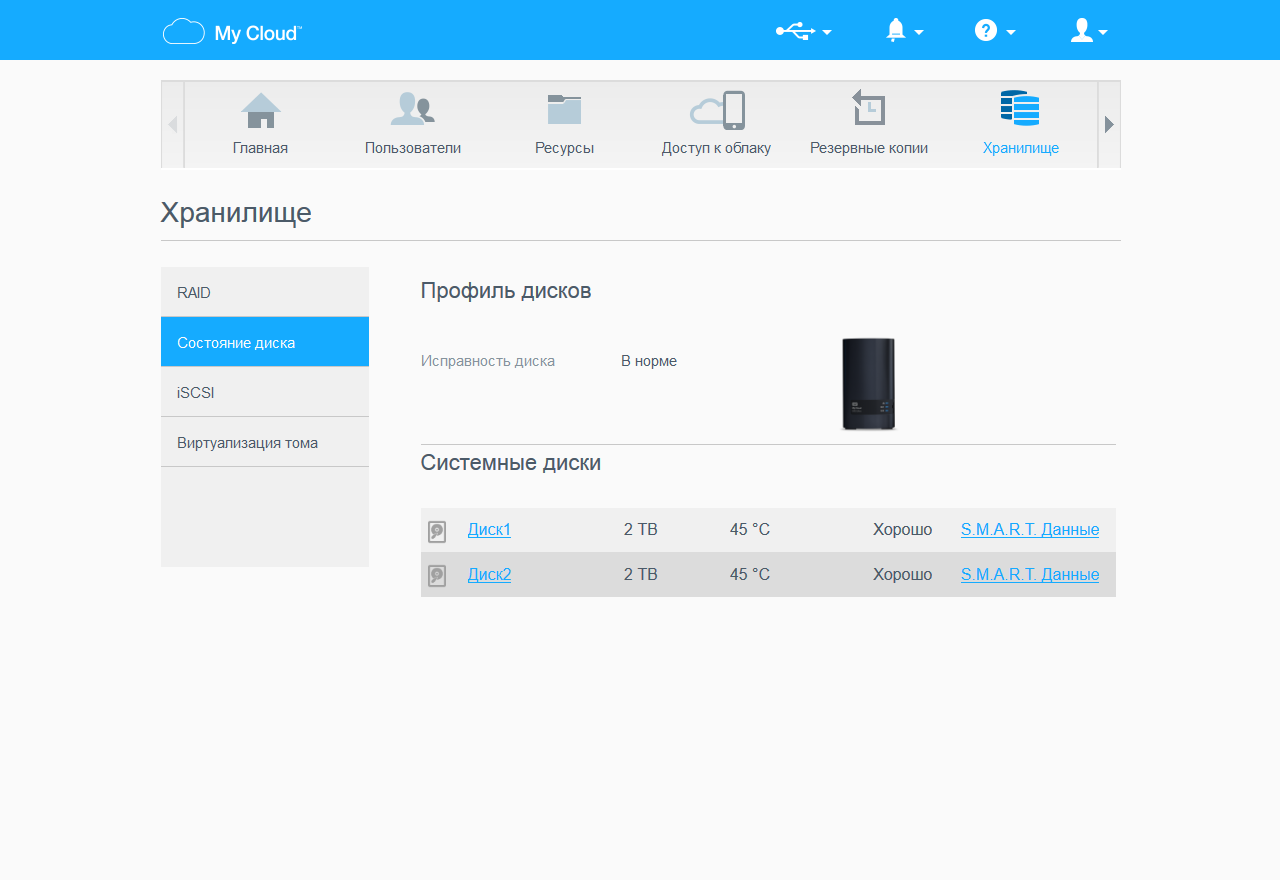

Для контроля состояния винчестеров используются стандартные технологии S.M.A.R.T.. Вероятно система самостоятельно время от времени запускает тесты. А вот посмотреть «сырые» значения параметров, к сожалению, нельзя.

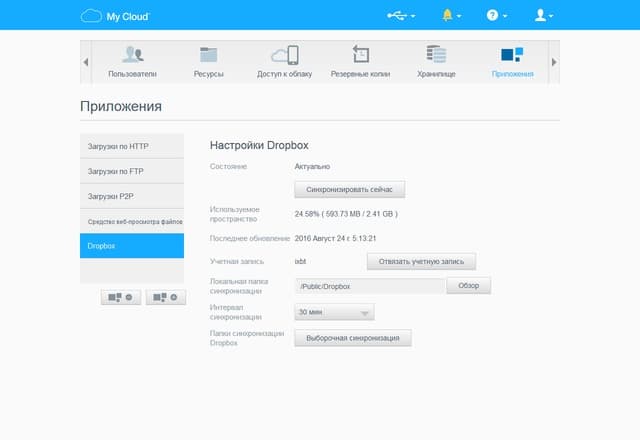

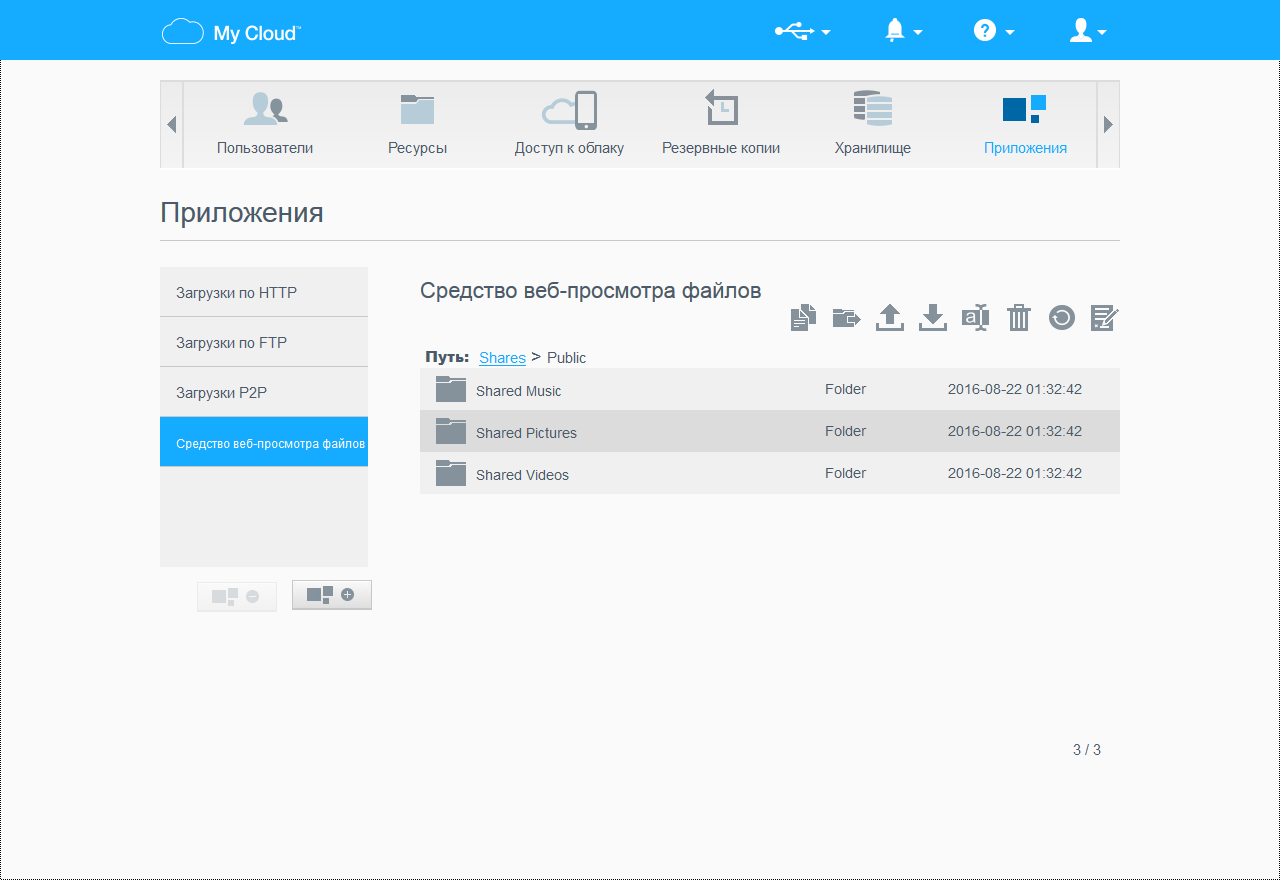

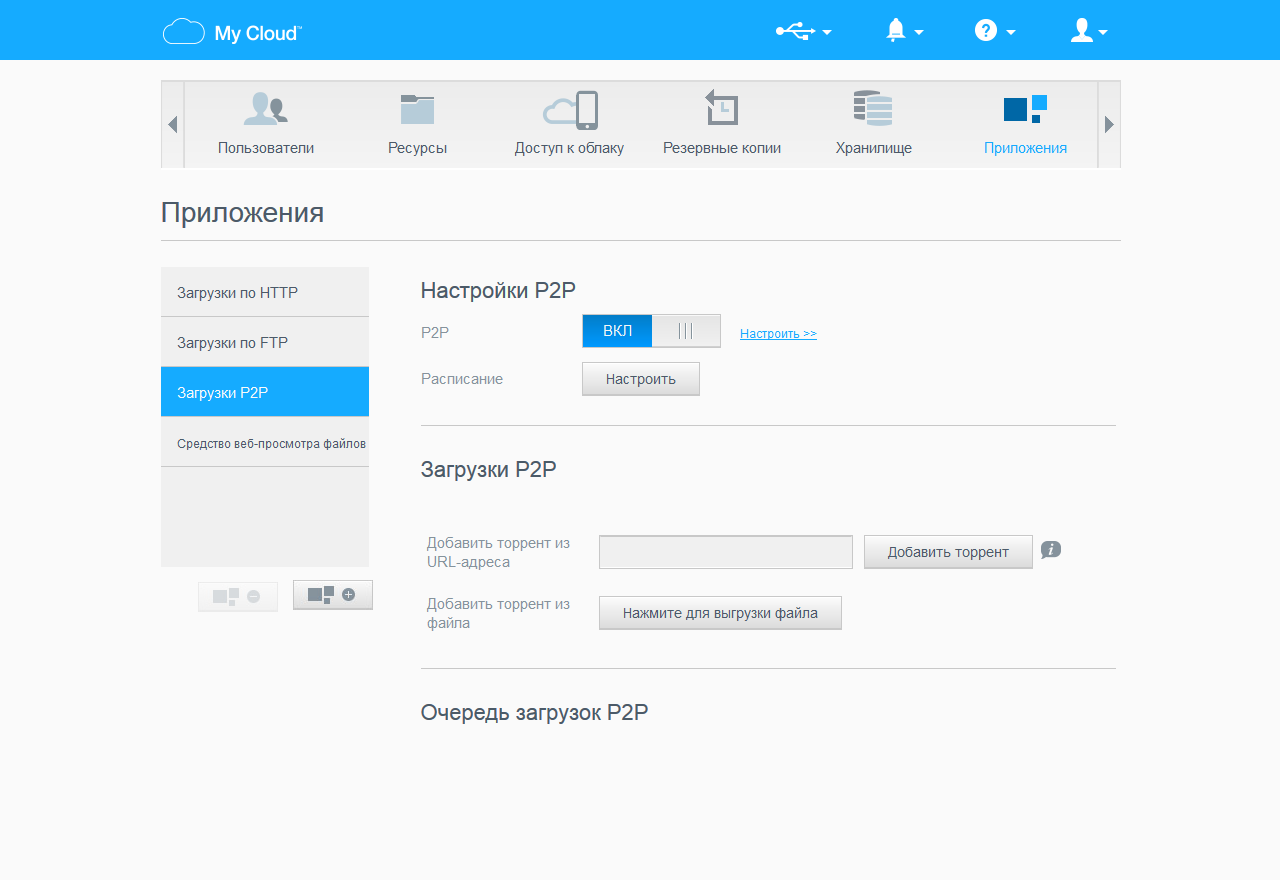

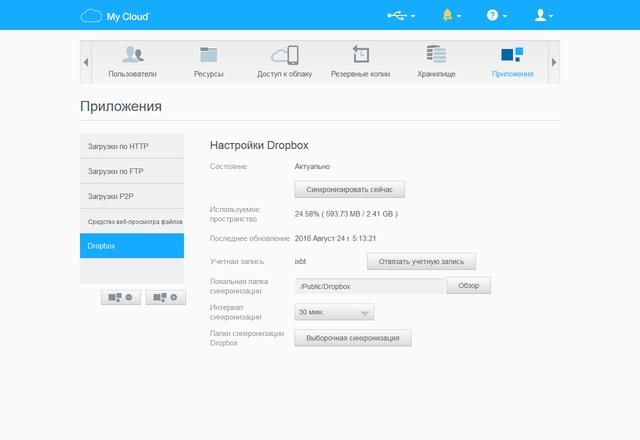

В разделе «Приложения» находятся четыре предустановленных модуля — три для автономной загрузки файлов по протоколам HTTP, FTP и BitTorrent, а также программа для управления файлами через браузер.

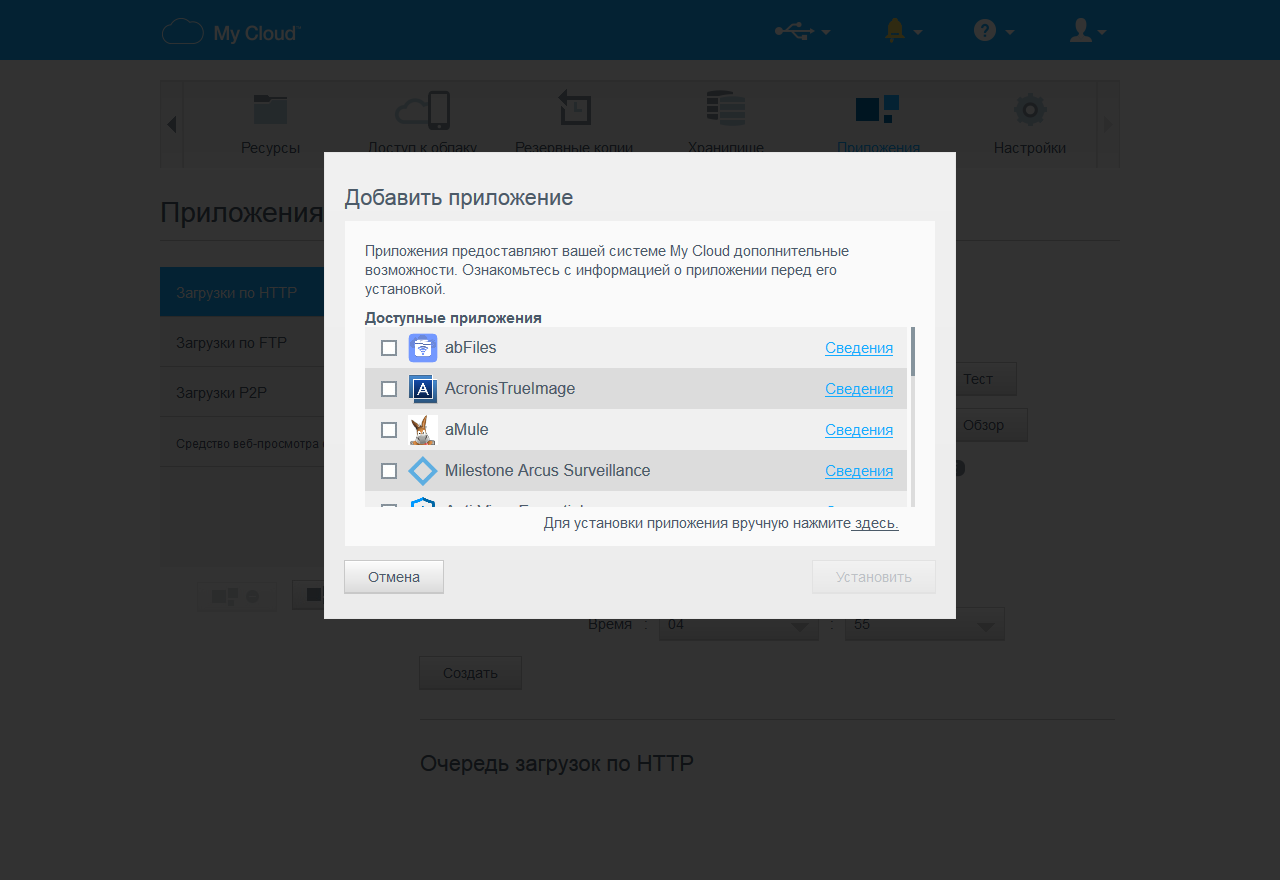

В этом же пункте меню можно добавлять новые приложения из официального он-лайн каталога или загруженных файлов. Подробнее о них будет рассказано далее в статье.

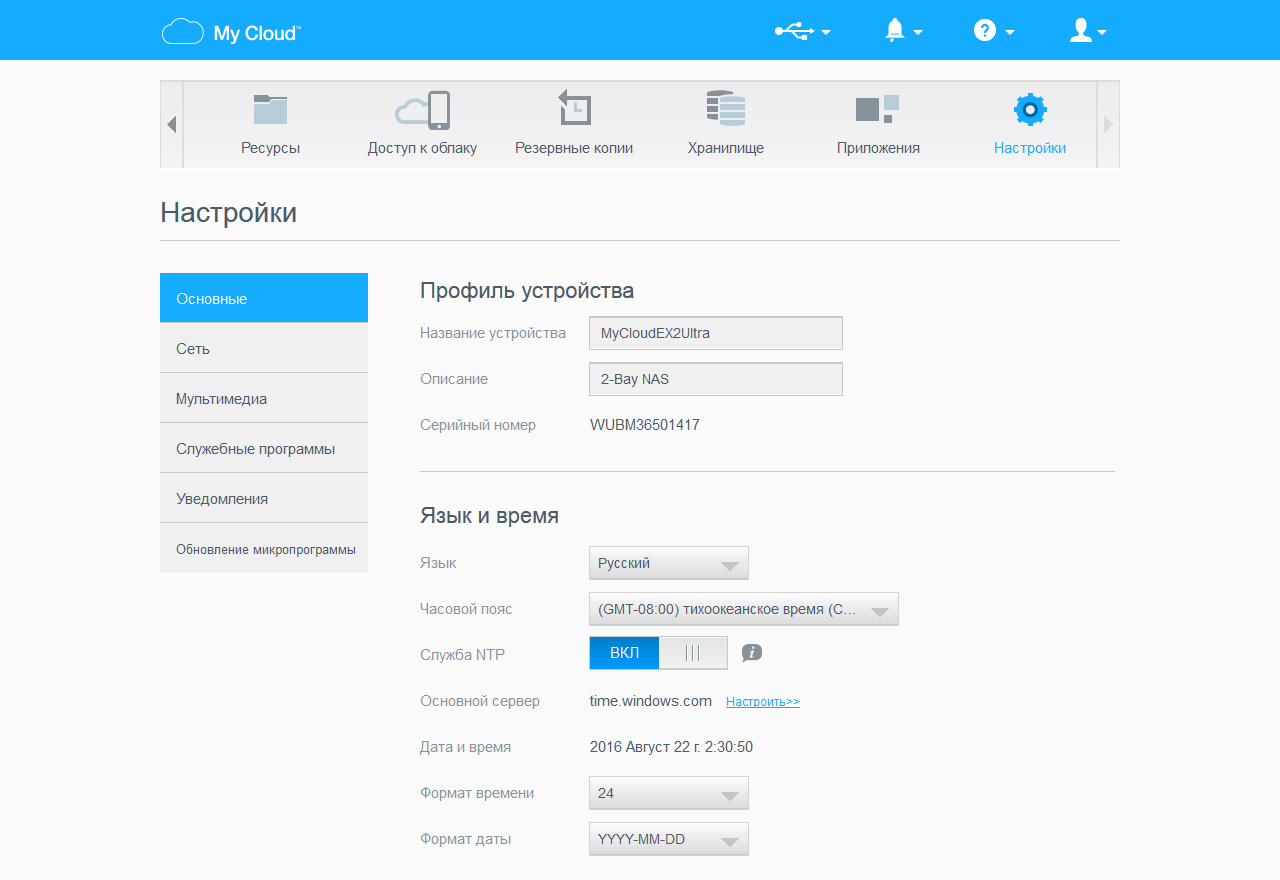

Последняя группа основного меню — «Настройки». На первой странице вы можете изменить сетевое имя накопителя, настроить часы, разрешить работу с облачным сервисом, включить режим сна жестких дисков, настроить расписание управления питанием, разрешить поддержку сервиса Apple Time Machine, очистить корзину удаленных файлов.

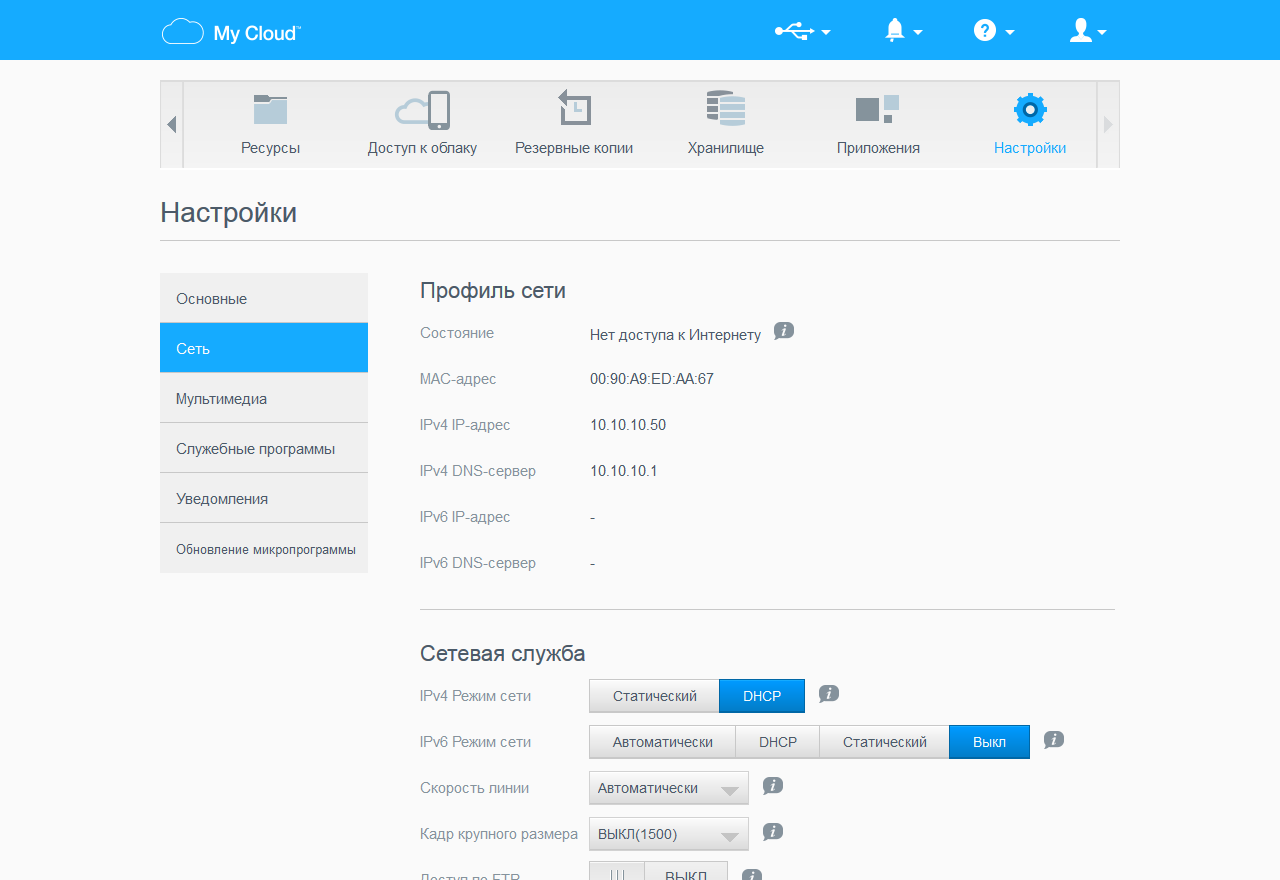

Настройки сети включают в себя параметры IPv4/IPv6, включение дополнительных протоколов доступа к файлам (FTP, AFP, NFS, WebDAV), SNMP, SSH, клиент DDNS, выбор версии SMB, подключение к домену Windows и другие параметры. Для FTP поддерживается изменение номеров портов, пассивный режим, шифрование, FXP, выбор кодировки, ограничение числа подключений и скорости. Заметим, что производитель предупреждает о том, что использование SSH может привести к нарушению условий гарантийного обслуживания.

Через Web-интерфейс можно также настроить правила трансляции портов на совместимом с протоколом UPnP роутере для различных сервисов устройства.

На отдельной странице можно включить сервис медиасервера DLNA (используется популярное решение Twonky) и сервер iTunes.

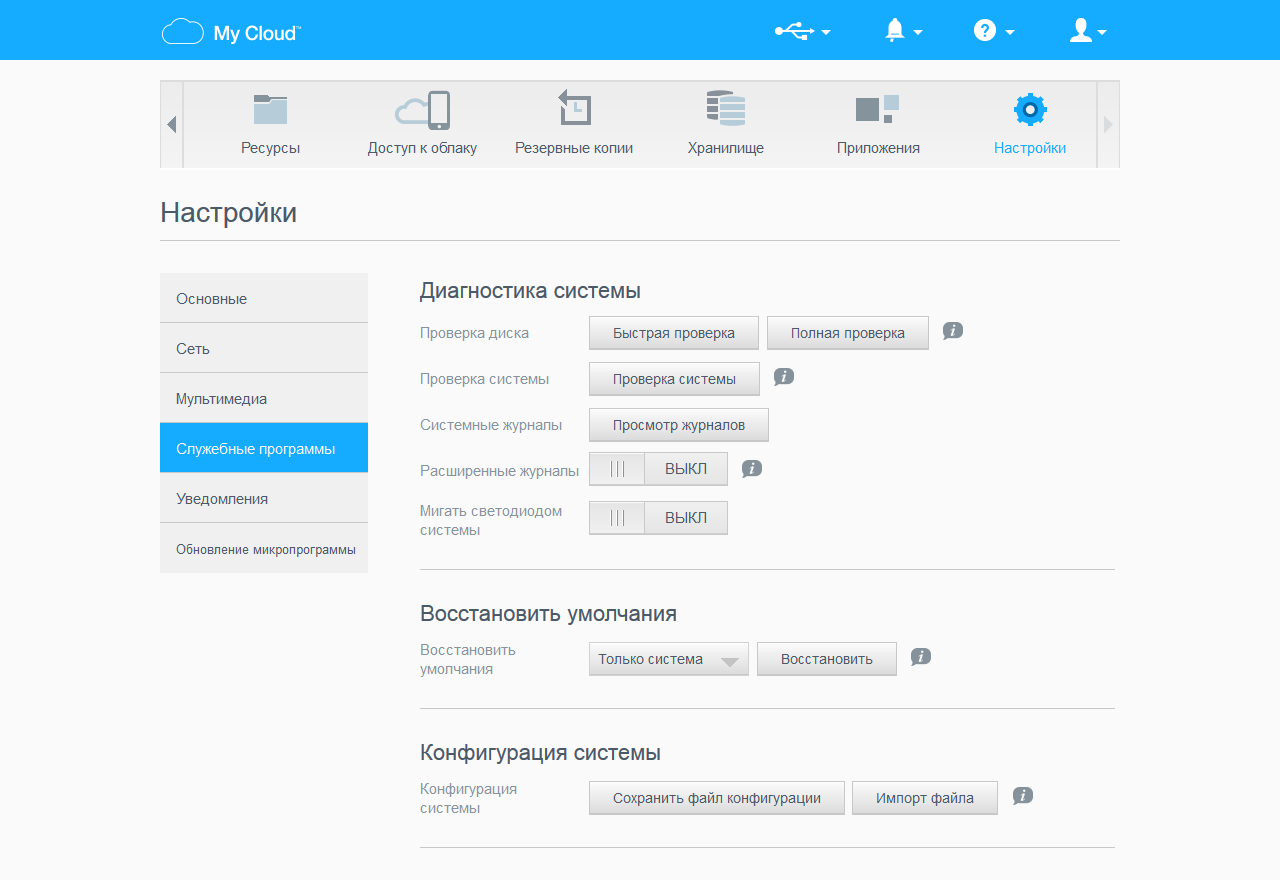

В разделе «Служебные программы» представлены пункты ручного запуска проверки дисков и системы, просмотр журнала событий, управление настройками, а также монтирование образов ISO.

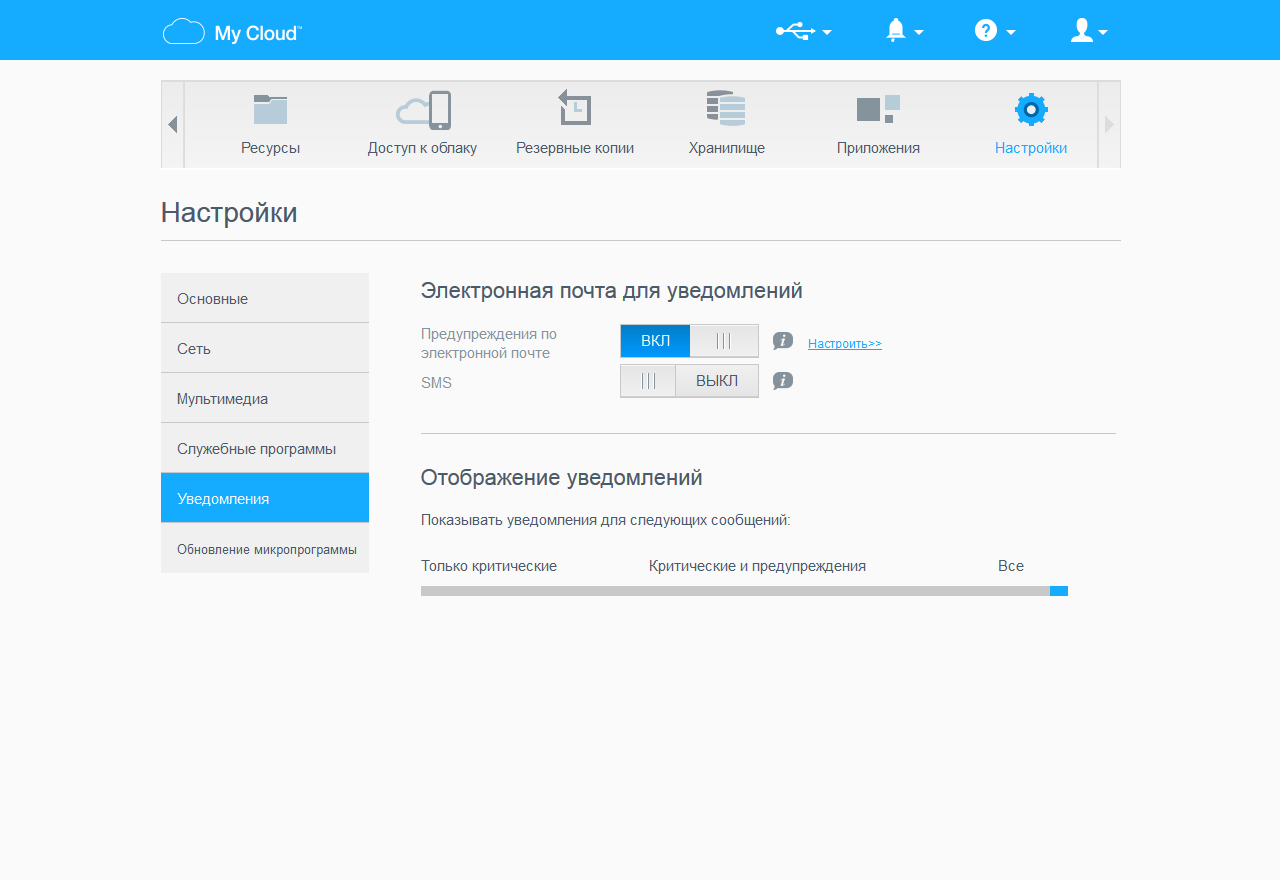

Система уведомлений работает с электронной почтой и SMS. Для последнего потребуется указать внешний сервер-шлюз. Получателей может быть несколько, при этом настройка уровня «серьезности» уведомлений общая для всех.

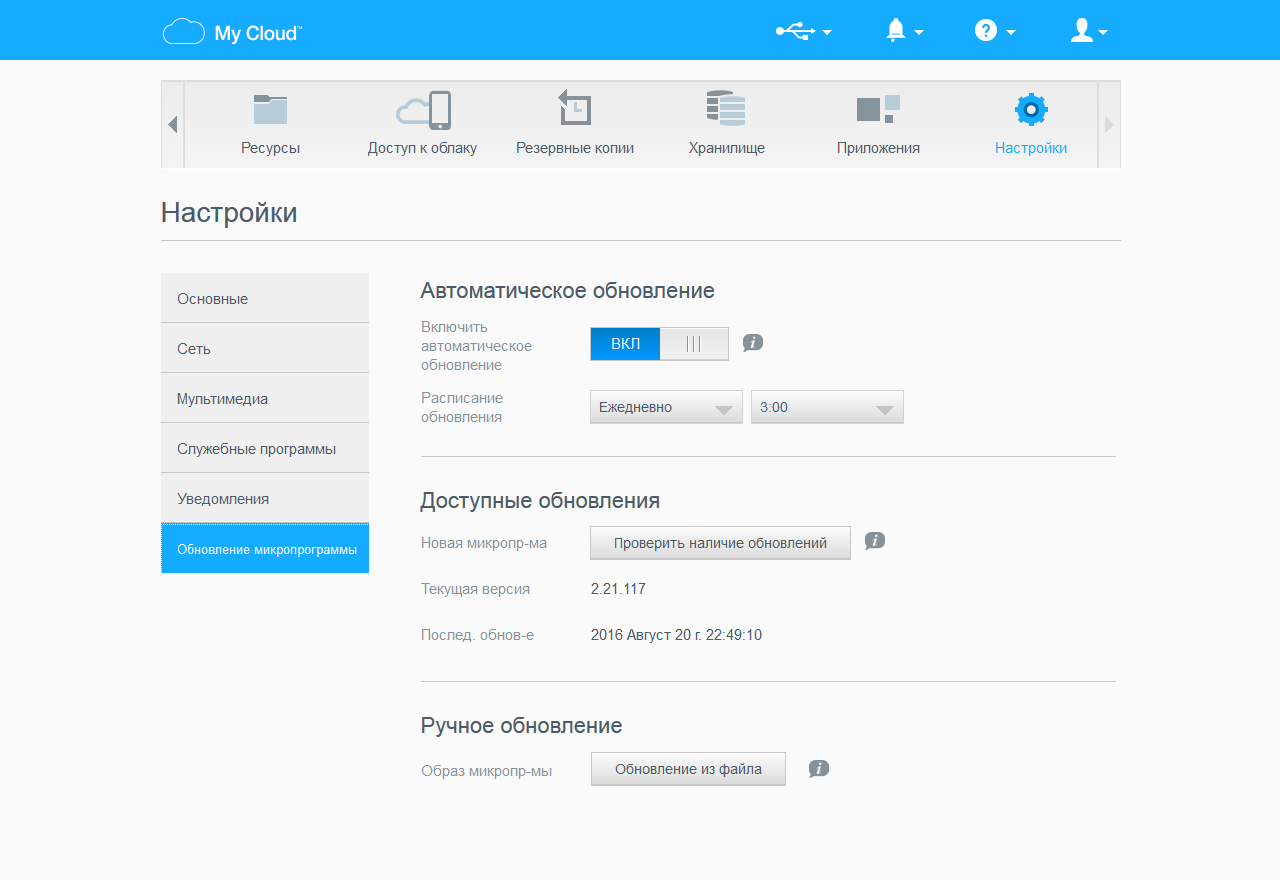

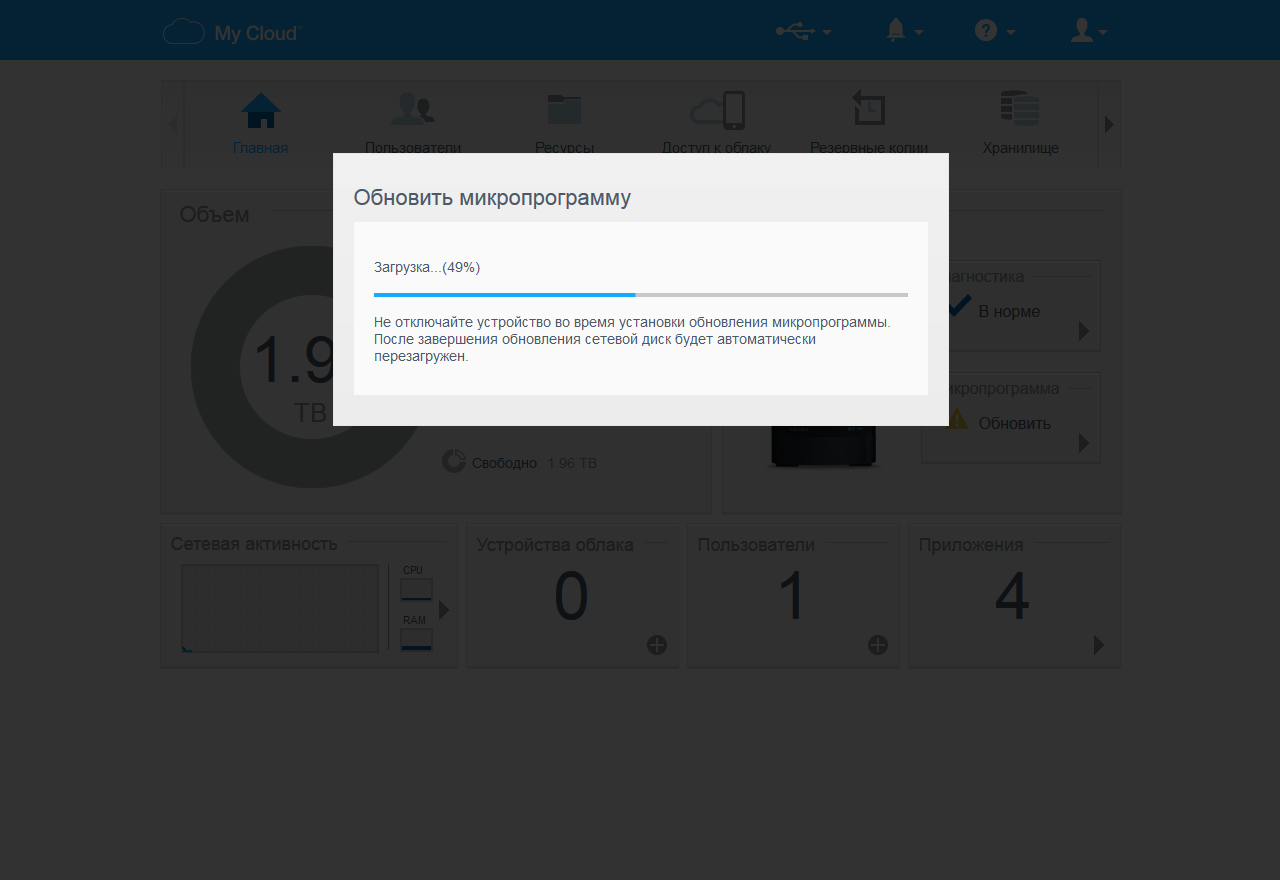

Последний пункт здесь — обновление прошивки. Поддерживается автоматическая проверка, установка из Web-интерфейса через интернет или из заранее загруженного файла.

Кроме администратора системы, воспользоваться Web-интерфейсом могут и обычные пользователи. Им будут доступны менеджер файлов, управление загрузками, просмотр статуса.

В целом набор вполне традиционный. Отметим поддержку нескольких протоколов сетевого доступа к файлам, возможность доступа к консоли сетевого накопителя по SSH, работу с iSCSI и функции контроля состояния и объема папок.

Дополнительные пакеты и фирменные программы

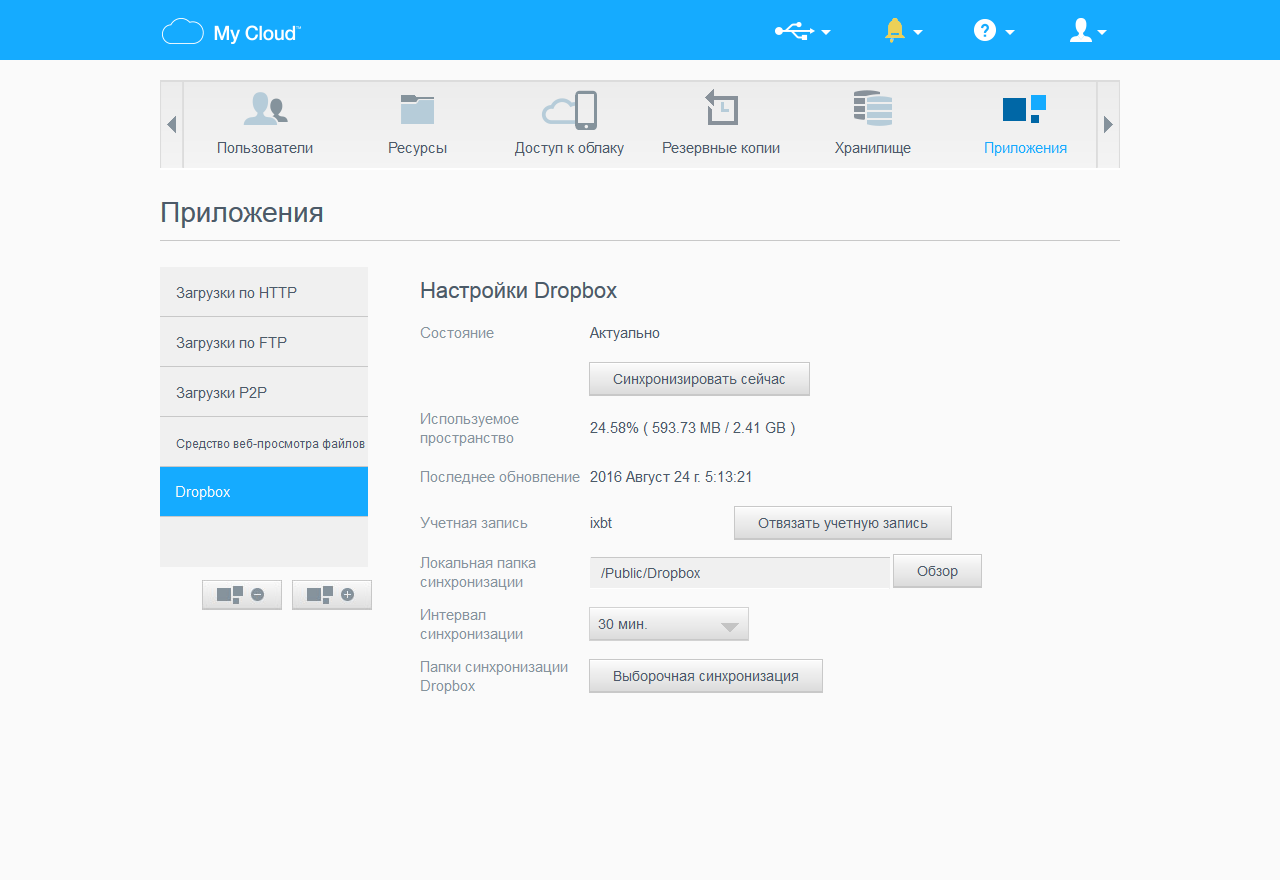

Рассматриваемое решение поддерживает расширение возможностей штатной прошивки путем установки дополнительных программных пакетов. На момент подготовки статьи, для My Cloud EX2 Ultra в официальном каталоге было доступно 16 модулей.

Посмотреть полный текущий список можно на сайте. Из наиболее интересных отметим следующие: системы управления контентом Joomla! и WordPress, реализация форума на базе phpBB, системы автономной загрузки файлов aMule и Transmission, медиасерверы Icecast, Plex Media Server и SqueezeCenter, модуль синхронизации выбранных папок с хранилищем DropBox, антивирус с обновляемыми базами и расписанием сканирования Anti-Virus Essentials, систему видеонаблюдения для IP-камер Milestone ARCUS Surveillance (в комплекте лицензия на две камеры, до 31 декабря 2016 года можно бесплатно расширить до шестнадцати), систему домашней автоматизации на базе протокола Z-Wave.

Установленные модули появляются в списке раздела «Приложения» и могут быть в дальнейшем при необходимости удалены. Предусмотрен также вариант установки новых программ из файлов, загруженных из интернет. Ну а наличие доступа к консоли встроенной операционной системы позволяет реализовать и более сложные варианты расширения списка решаемых накопителем задач.

На сайте производителя можно скачать несколько программ для работы с устройством и его обслуживания. В частности это:

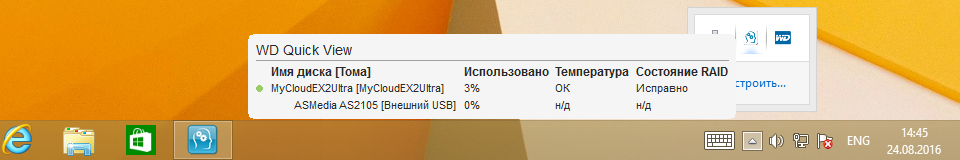

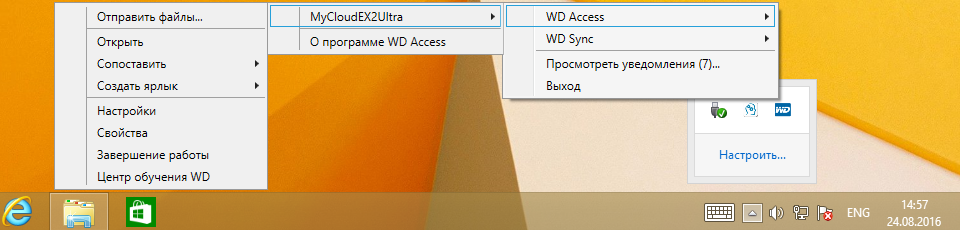

  • WD Quick View (для Windows) — утилита для панели уведомлений, позволяет проверить статус устройства, имеет контекстное меню для некоторых распространенных операций, быстрый доступ к просмотру уведомлений, доступ к Web-интерфейсу накопителя;

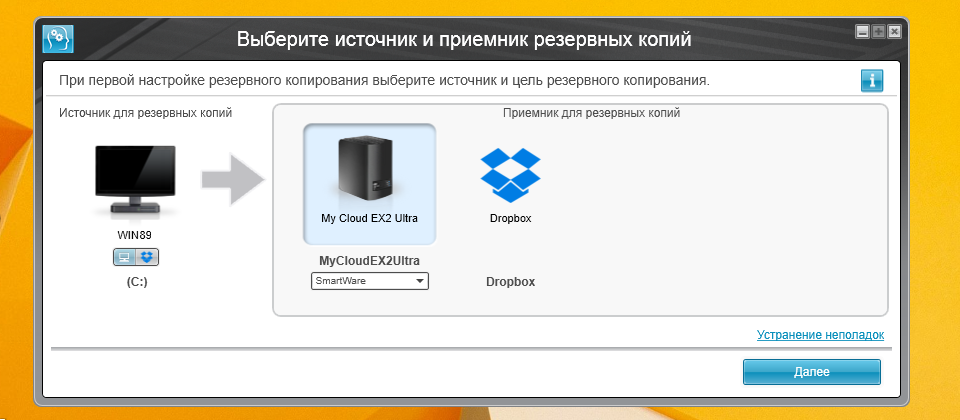

  • WD SmartWare (для Windows) — программа резервного копирования, поддерживает различные целевые накопители, а также облачный сервис Dropbox;

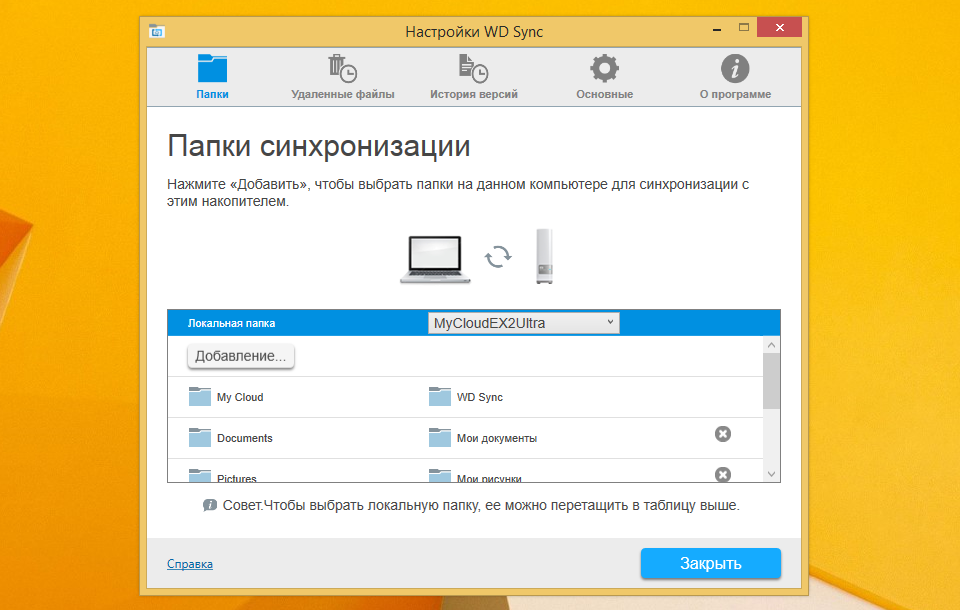

  • WD Sync (для Windows и Mac) — программа синхронизации папок на компьютере и сетевом накопителе, поддерживает восстановление удаленных файлов и хранение нескольких версий;

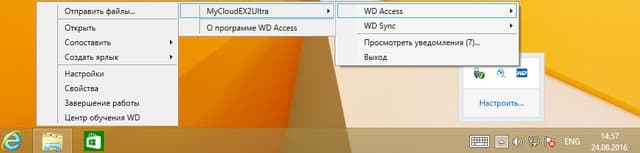

  • WD Access (для Windows и Mac) — утилита для поиска накопителя в сети, проверки его статуса, отображения уведомлений, осуществления некоторых операций (включая подключение общих папок и отправку файлов на устройство).

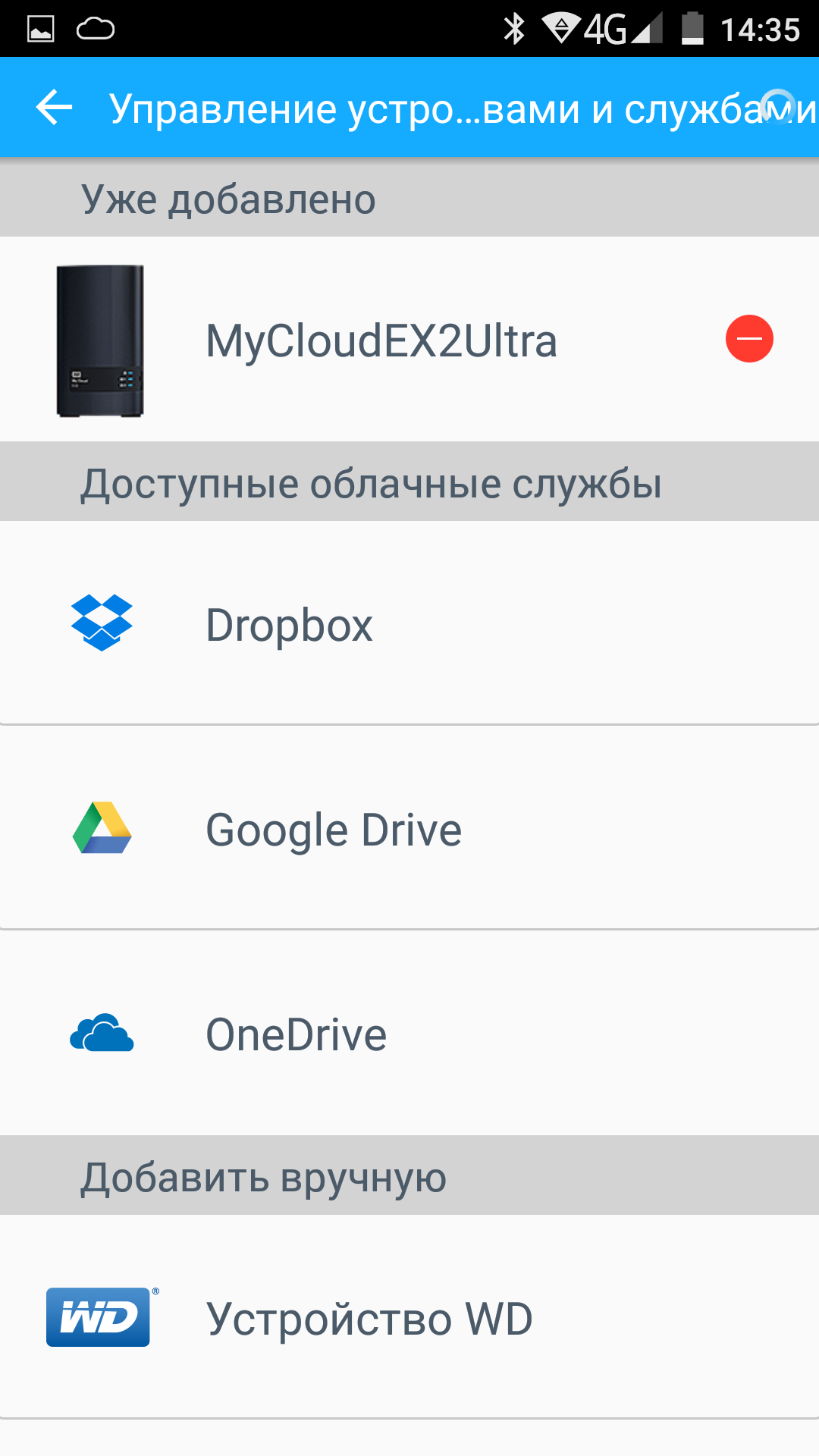

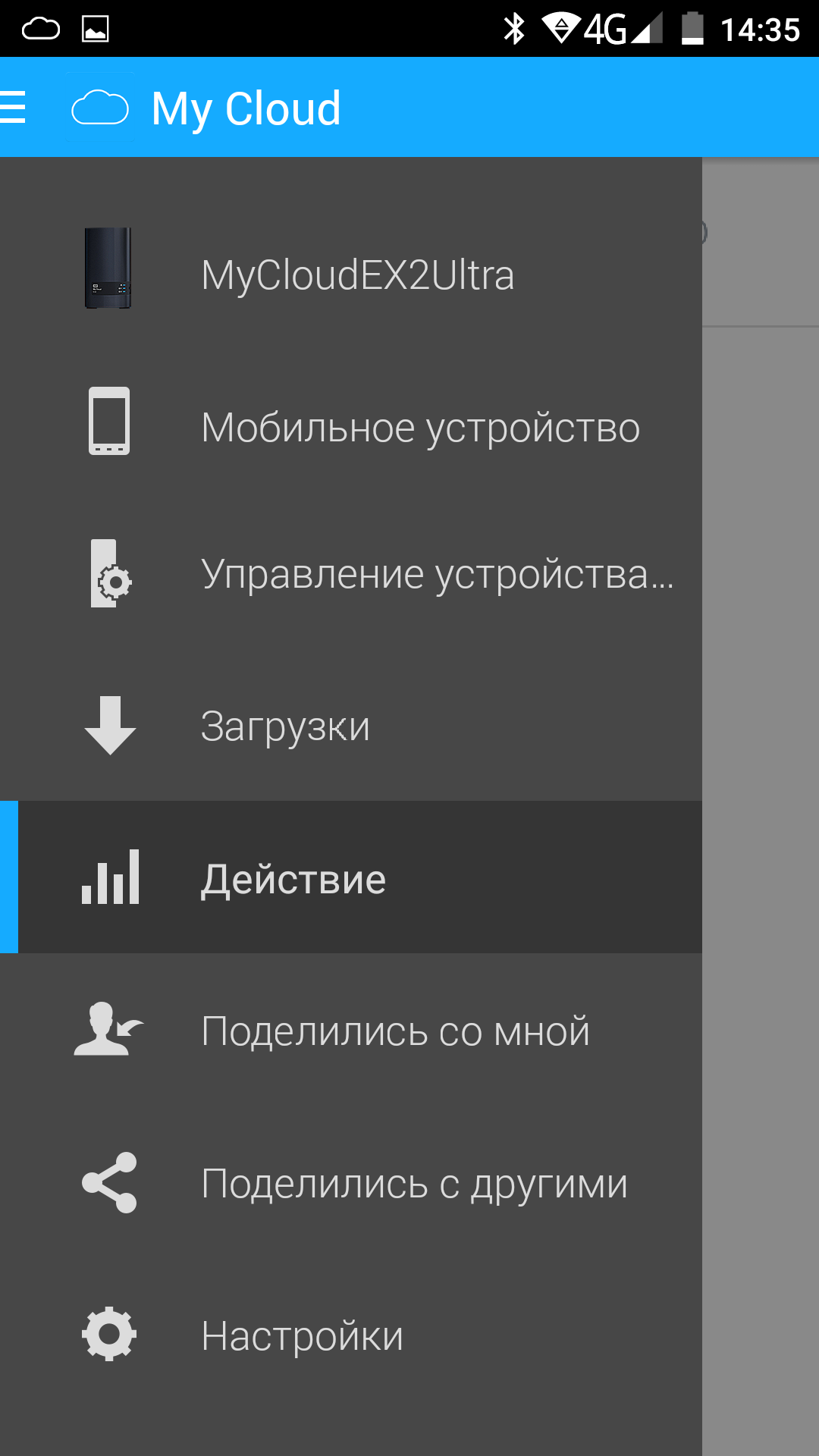

Для мобильных устройств на базе Android и iOS предлагается использовать программу My Cloud.

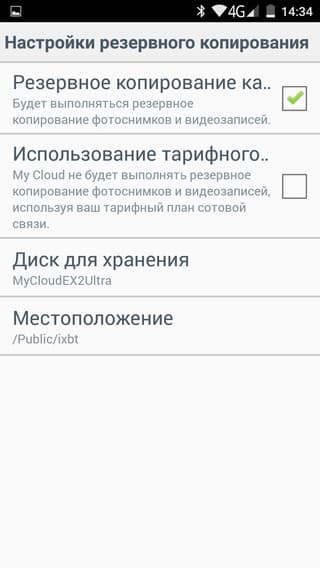

Интерфейс My Cloud   Интерфейс My Cloud

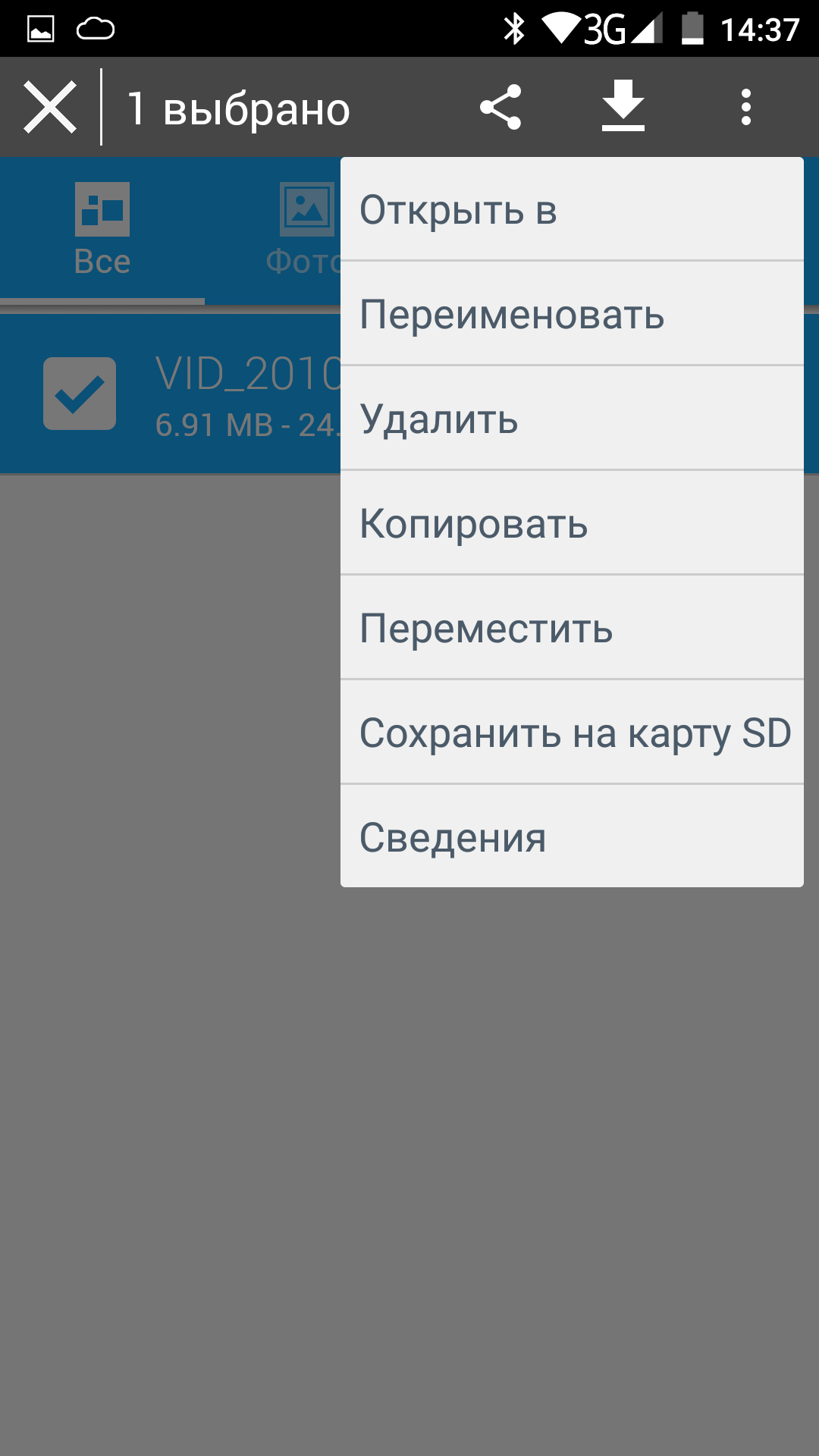

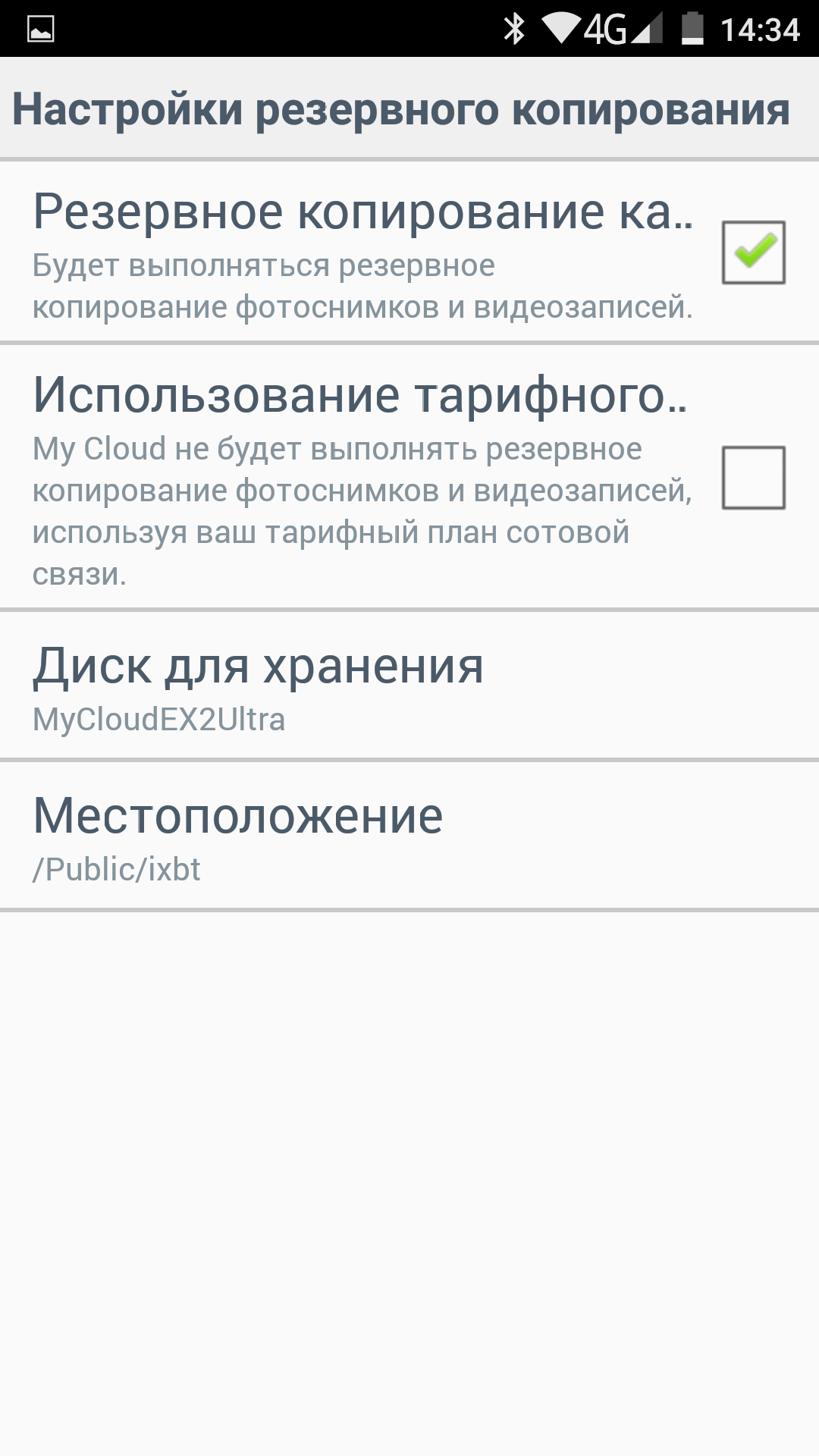

Она позволяет реализовать доступ к размещенным на накопителе файлам (включая просмотр видео и фотографий, а также прослушивание музыкальных композиций), обмен данными с мобильным устройством и популярными облачными сервисами, организовать резервное копирование фотографий и видеозаписей со смартфона на сетевой накопитель, а также делиться своими файлами с друзьями.

Интерфейс My Cloud   Интерфейс My Cloud

Тестирование

Как мы видели ранее, современные сетевые накопители на платформе ARM способны показать максимальные для гигабитного сетевого подключения результаты в основных сценариях использования. Посмотрим, как с этим справится WD My Cloud EX2 Ultra. Тестирование проводилось на комплектных винчестерах WD Red объемом 2 ТБ. Напомним, что именно эти модели мы используем для тестов сетевых накопителей, поставляемых без винчестеров. Инструментом традиционно выступает пакет Intel NASPT с нашим стандартным набором из восьми шаблонов. Он запускался на клиенте с 64-х битной Windows 8.1. А сетевая карта была представлена адаптером Intel Ethernet Server Adapter I350. Кроме создания дискового тома, папки и пользователя, никакие другие опции сетевого накопителя не менялись.

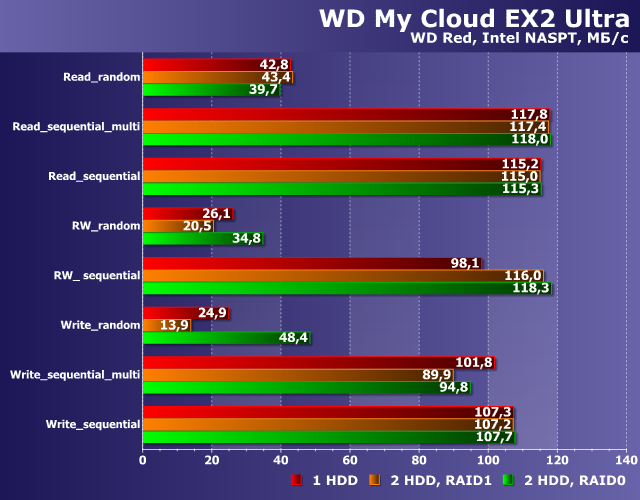

Производительность WD My Cloud EX2 Ultra

Результаты вполне соответствуют ожиданиям. Максимальные скорости, которые достигаются на потоковых операциях с файлом большого размера, превышают 100 МБ/с. Случайный доступ к данным, как обычно, заметно медленнее, особенно при записи.

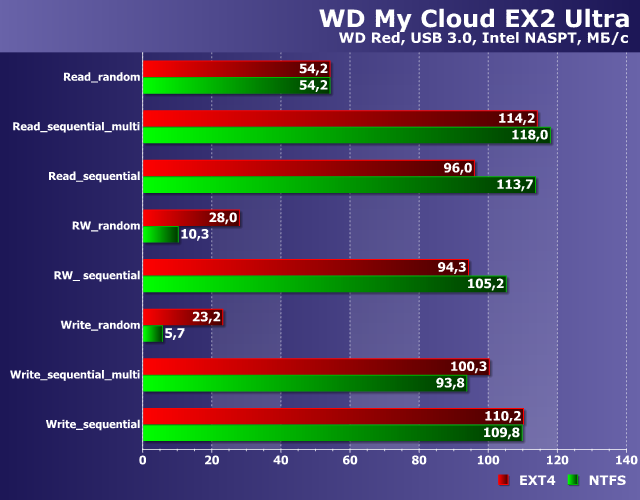

На втором графике представлены результаты тестирования с подключенным через USB 3.0 с использованием соответствующей док-станции винчестера той же марки, который форматировался в файловые системы EXT4 и NTFS.

Производительность WD My Cloud EX2 Ultra

В случае использования «родной» для встроенной операционной системы EXT4, показатели внешнего диска мало отличаются от скоростей установленного внутри корпуса накопителя винчестера. Работа с NTFS в большинстве случаев также быстрая, если не используются операции случайной записи.

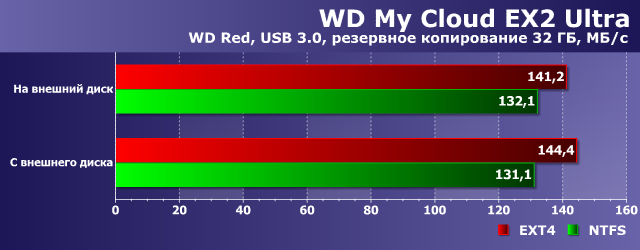

Следующая иллюстрация показывает возможности встроенного сервиса резервного копирования при обмене данными между внутренним и внешним диском. Операция проводилась с одним файлом объемом 32 ГБ.

Производительность WD My Cloud EX2 Ultra

Здесь производительность ограничивается уже характеристиками винчестера.

Теперь проверим температурный режим устройства и его энергопотребление «из розетки». На первом графике приводятся максимальные зафиксированные значения температур в режиме сна жестких дисков, простоя и работы.

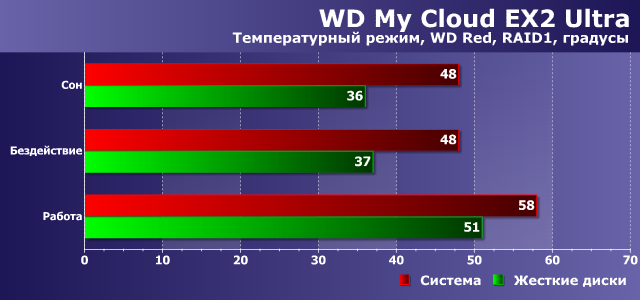

Температурный режим WD My Cloud EX2 Ultra

Как мы видим, никаких замечаний к системе охлаждения модели нет. Заметим, что настроек режимов работы вентилятора здесь нет. Включается он, судя по всему, на фиксированную скорость в случае превышения определенного порога температуры системы или дисков. Более точно определить алгоритм работы не представляется возможным. В целом, уровень шума сетевого накопителя незначительный и его вполне можно использовать не только в офисе, но и в жилых помещениях.

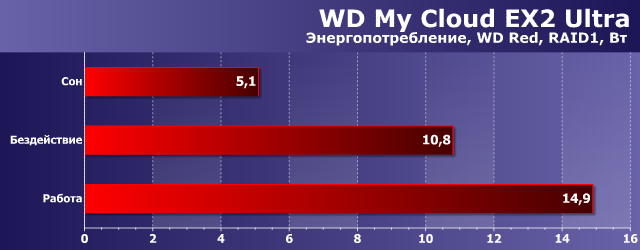

Энергопотребление WD My Cloud EX2 Ultra

Энергопотребление устройства невелико и не превышает 15 Вт с двумя комплектными винчестерами объемом по 2 ТВ. Эти результаты также сравнимы с другими сетевыми накопителями на аналогичной платформе.

Заключение

Как и другие модели серии сходной конструкции, WD My Cloud EX2 Ultra имеет привлекательный и компактный корпус, обеспечивающий эффективное охлаждение дисков при минимальном уровне шума. Благодаря усовершенствованной аппаратной начинке, устройство показывает отличные результаты в тестах скорости работы с данными по сети. Кроме того, отметим наличие портов USB 3.0, которые будут полезны для сценариев резервного копирования и для расширения объема дискового пространства. При этом энергопотребление сетевого накопителя невелико.

Встроенное программное обеспечение линейки поддерживает большинство популярных протоколов сетевого доступа к данным и может быть использовано со всеми распространенными операционными системами на клиентах. Web-интерфейс настройки устройства достаточно удобный, разобраться с ним сможет и не специалист. Из дополнительных встроенных сервисов отметим средства резервного копирования, функции мониторинга, медиасервер, модули автономной загрузки файлов. В плюсы стоит отнести и поддержку облачных технологий удаленного доступа к данным, хотя их реализация в некоторых моментах немного запутана. Отметим, что решение поддерживает расширение возможностей прошивки путем установки дополнительных программных модулей.

Фирменное программное обеспечение для Windows и OS X может быть полезным в некоторых сценариях, например, при необходимости синхронизации файлов на клиенте и сетевом накопителе. Мобильное приложение позволяет работать с данными со смартфонов и планшетов, однако решения для управления и контроля самого сетевого накопителя у компании нет.

Сетевой накопитель WD My Cloud EX2 Ultra поставляется как в «пустом» виде без дисков, так и в комплекте с винчестерами. В первом случае, его стоимость сравнима с двухдисковыми моделями других известных производителей. При этом он выигрывает по формальным техническим характеристикам, но явно менее интересен с программной точки зрения, если вы планируете использовать сетевой накопитель для решения большого числа дополнительных задач. Привлекательность версий с установленными винчестерами в настоящий момент оценить сложно из-за отсутствия предложений, но хочется надеяться, что производитель сможет предложить для них хорошие цены.

Текущие стоимости доступных на локальном рынке вариантов представлены в таблице ниже.

Средняя цена WD My Cloud EX2 по данным Яндекс.Маркет
WDBVBZ0000NCH (0 ТБ)T-13981362
WDBVBZ0040JCH (4 ТБ)T-13981359
WDBVBZ0080JCH (8 ТБ)T-13981358
WDBVBZ0120JCH (12 ТБ)T-13981355
WDBVBZ0160JCH (16 ТБ)T-13981354


Благодарим компанию WD за предоставленное для тестирования оборудование

Благодарим компанию Intel за предоставленное для проведения тестирования оборудование

Благодарим компанию Zyxel за предоставленный для проведения тестирования коммутатор
