Сетевой накопитель Western Digital ShareSpace


Интерес производителей жестких дисков к сетевым накопителям понятен, поскольку они являются еще одним поводом продать свои винчестеры. Так что после выпуска внешних дисков различных модификаций, появление линейки NAS у компании Western Digital выглядит вполне логично. Тем более что стоимость вхождения на данный рынок не так уж и велика.

Всего сегодня производитель предлагает три серии накопителей — My Book World Edition, My Book World Edition II и WD ShareSpace. Первые две рассчитаны на использование двух жестких дисков. При этом модификация «II» позволяет пользователю самостоятельно заменять винчестеры. Рассматриваемый в данной статье WD ShareSpace в два раза более емкий — в нем находится четыре отсека для дисков. В сочетании с современными 2 ТБ моделями общая емкость может составить внушительные 8 терабайт.

Всего у данной модели предусмотрено три модификации, отличающихся числом и объемом установленных производителем винчестеров: WDA4NC20000 — 2 x 1 ТБ, WDA4NC40000 — 4 x 1 ТБ и WDA4NC80000 — 4 x 2 ТБ. В первом случае, который мы как раз и рассматривали, «заводская» конфигурация дисков состоит из пары «зеленых» терабайтников WD10EAVS. Отдельно эти диски не продаются и от известных серий EACS и EADS отличаются уменьшенным до 8 МБ объемом буфера. Это снижает как стоимость, так и производительность. Впрочем, для NAS данный момент обычно не так критичен, как для настольных компьютеров.

Устройство обеспечивается трехлетней гарантией и техподдержкой. Тридцать дней (с момента первого обращения). Есть еще поддержка по телефону, но в России, к сожалению, этот сервис не работает. На сайте производителя можно скачать копию комплектного компакт-диска, программы и руководства в электронном виде. Предусмотрен раздел техподдержки и база знаний с наиболее часто встречающимися вопросами/ответами (только на английском языке). Для загрузки некоторых файлов требуется регистрация устройства.

Комплект поставки

Устройство поставляется в достаточно крупной (31x26,5x22 см) картонной коробке, оформленной в серых тонах. На ней можно найти фотографию накопителя, вариант подключения и некоторые технические характеристики. Поскольку данная модель поставляется с установленными винчестерами, то вес может быть достаточно большой, и пластиковой ручкой на коробке следует пользоваться осторожно.

Обращают на себя внимание также две наклейки, сообщающие о сертификации для Windows Vista и DLNA. Первая несколько запоздала, поскольку уже готов релиз следующей версии операционной системы от Microsoft, а вот DLNA более интересно и актуально. Обязательно проверим его возможности в соответствующем разделе.

Кроме накопителя, в комплект поставки входит внешний блок питания (19 В 4,74 А) с кабелем, сетевой патчкорд, две рамки для дисков, компакт-диск с программами и описаниями, многоязычное руководство по быстрому запуску (вариант на русском языке присутствует). Две рамки позволяют добавить в конфигурацию еще два винчестера. Если же уже установлено четыре диска, то рамок в комплекте нет.

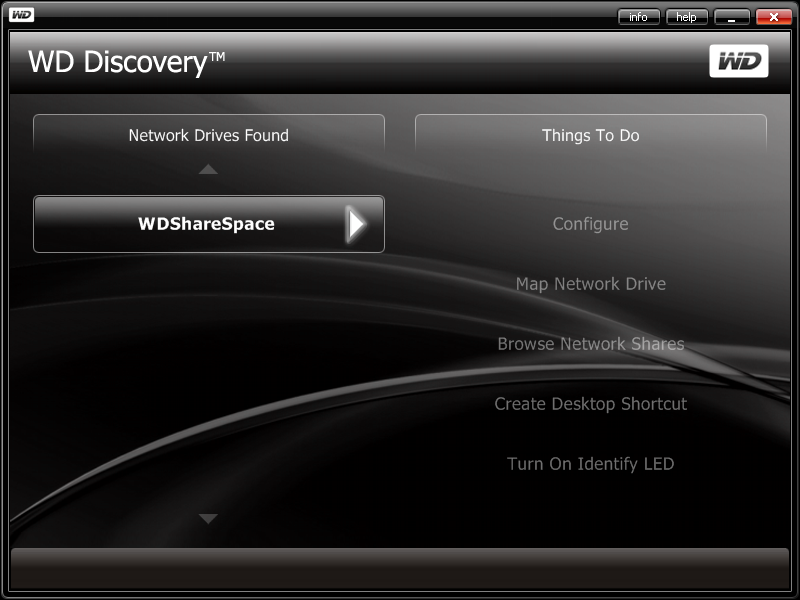

На диске представлено несколько фирменных программ. Первая из них — WD Discovery — используется для поиска накопителя в сети и некоторых часто используемых задач, таких как подключение сетевого диска (утилита не локализована, есть версия только для Windows).

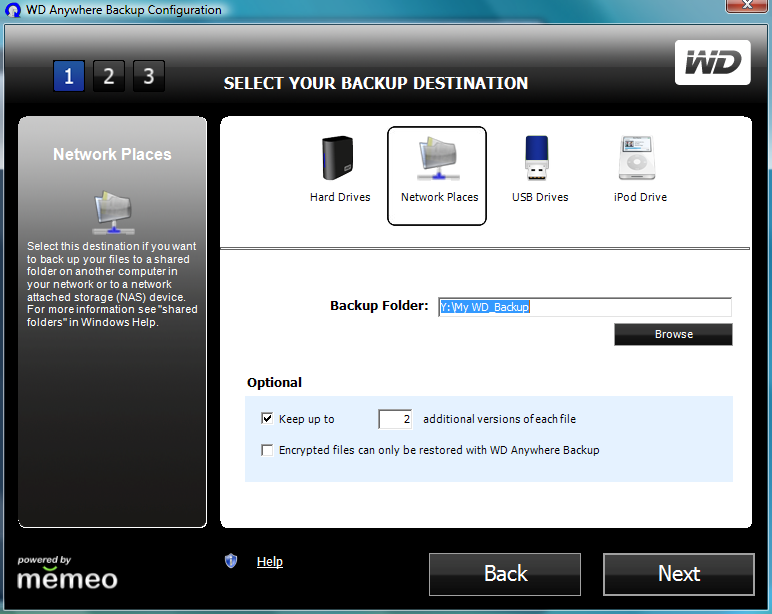

Не забыли и про программу резервного копирования. В данном случае применяется продукт WD Anywhere Backup, существующий в версиях для Windows и Mac OS X. Утилита обеспечивает базовые операции по резервному копированию данный с пользовательских компьютеров, причем лицензия в комплекте идет на пять клиентов. Сама программа основана на технологиях компании Memeo.

Заявлена совместимость накопителя с операционными системами Windows Vista/XP/2000 и Mac OS X. Но устройство использует стандартные протоколы, так что на самом деле его можно успешно подключить и к множеству других систем, в том числе и с медиаплеерами.

Внешний вид и конструкция

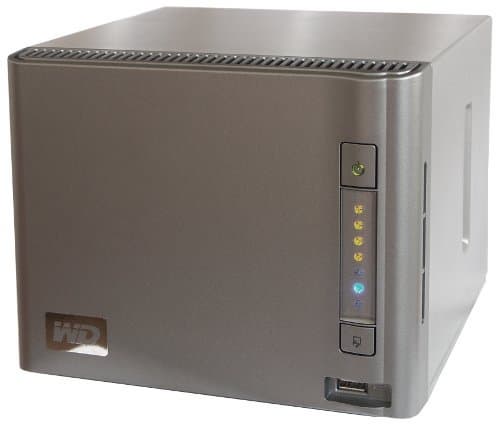

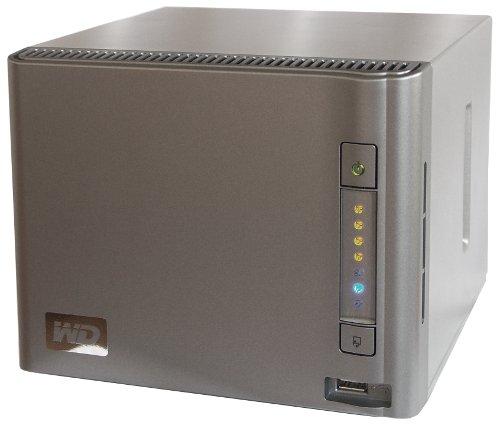

Форма корпуса практически кубическая — квадрат со стороной 19,3 см в профиле и 16,5 см высоты. Обычно четырехдисковые модели заметно глубже. Возможно кто-то подбирает сетевой накопитель именно по этому параметру. Но конечно не забывать, что для подключения кабелей сзади нужно еще около полутора сантиметров.

Основной цвет оформления — серый с примесью металика. Опознать производителя можно по крупному серебристому логотипу.

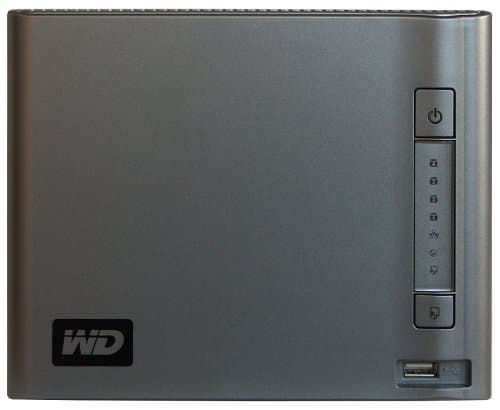

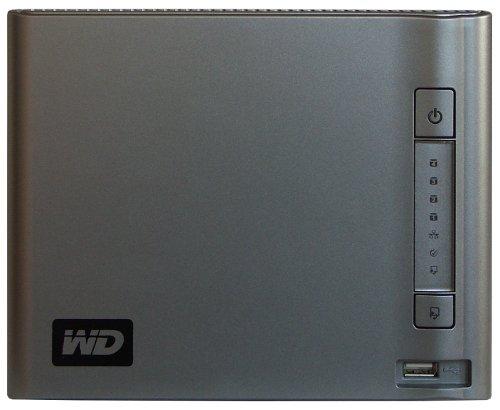

На передней пластиковой панели справа на вертикальной полосе расположены кнопка включения во встроенным светодиодом, индикаторы состояния дисков, активности сети, статуса, кнопка копирования данных и порт USB. Цвета индикаторов подобраны почти из всех возможных — зеленые, оранжевые, синие, красные. Порт USB немного утоплен относительно плоскости корпуса, что может создавать определенные трудности при подключении крупногабаритных устройств.

Решетки забора воздуха для системы вентиляции находятся в передней части устройства на верхней и нижней поверхностях. Желательно их ничем не закрывать.

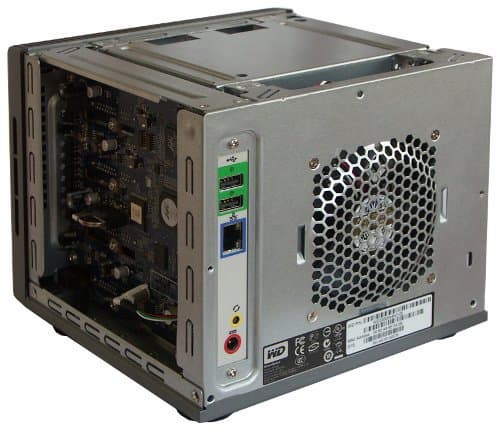

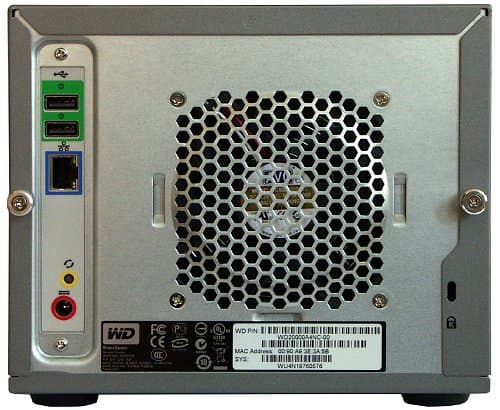

На задней панели больше всего места занимает решетка вентилятора. Эта модель DS09225B12L компании AVC имеет размер 90x25 мм и работает достаточно тихо, особенно если установлены холодные винчестеры.

Из разъемов тут можно найти сетевой порт с индикаторами, два порта USB и вход блока питания. Предусмотрены также кнопка сброса настроек и крепление для замка кенсингтона.

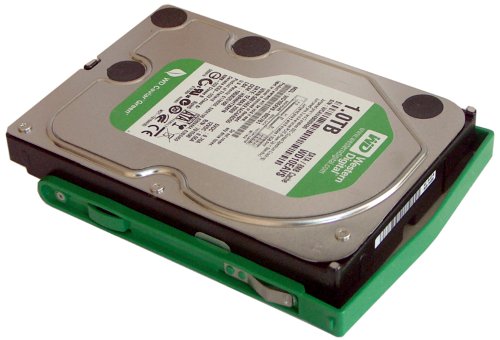

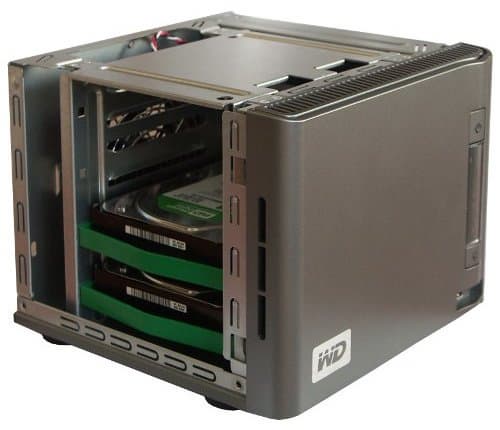

Верхняя «П»-образная крышка крепится на двух болтах. После ее демонтажа пользователь получает доступ к отсекам для дисков. Они расположены необычно — поперек корпуса. Такая конструкция позволяет сократить глубину модели и использовать единственную печатную плату для всех компонент, что сокращает стоимость и повышает надежность. Собственно корзины устанавливаются в направляющие в стальном каркасе системы. Для дисков используется безвинтовое крепление к рамкам. Это заметно упрощает обслуживание. Но есть небольшое замечание к защелкам — уж очень они резко срабатывают. Для винчестеров подобные «встряски» нежелательны. Даже в выключенном состоянии.

Доступ к вентилятору для чистки или замены не очень удобный, но в принципе эта операция вполне осуществима. Вес устройства с четырьмя жесткими дисками достигает почти пяти килограмм. В целом дизайн и конструктив заслуживают положительной оценки. Все сделано очень надежно и качественно.

Аппаратная начинка

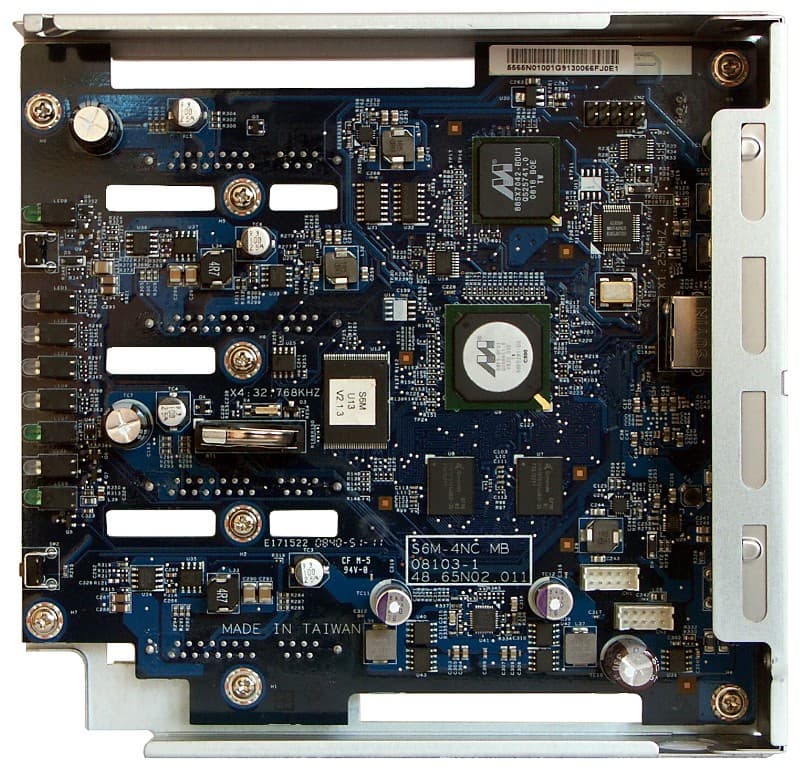

Как мы уже говорили выше, вся «начинка» собрана на единственной плате. На ней расположена вычислительная часть, разъемы для дисков, индикаторы и кнопки. Основную работу выполняет процессор Marvell 88F5281 (ядро ARM, 500 МГц), оперативная память – два чипа Qimonda общим объемом 128 МБ, сеть интегрирована в процессор, флешпамять — 16 МБ, контроллер SATA Marvell 88SX7042, USB-хаб GL805A. В общем ничего неожиданного. На самой плате есть несколько неподписанных разъемов, скорее всего они могут использоваться для организации дополнительных портов USB и консольного доступа.

Аналогичные платформы уже встречались нам у других производителей и произвели в целом хорошее впечатление. Только вот было это достаточно давно, а по современным меркам 500 МГц тактовой частоты совсем не впечатляют. Да и наличие только 128 МБ памяти выглядит не очень интересно. С другой стороны данная платформа уже хорошо изучена, для нее есть множество утилит и программ, да и стоимость не так уж и высока.

Сборка и настройка

Устройство полностью готово к работе — подключаем питание и сеть, ждем несколько минут и можно обратиться к Web-интерфейсу для настройки пользователей и общих папок. При необходимости изменения числа/объема винчестеров необходимо снять крышку и поменять/добавить диски. Стоит обратить внимание, что установить в накопитель можно только диски от WD, что несколько ограничивает пользователей. С другой стороны, WD – сегодня один из лидеров рынка, так что всегда можно подобрать нужную модель от этого производителя.

По умолчанию устройство использует DHCP для получения IP-адреса. Так что если у вас уже есть домашний роутер с активным сервисом раздачи адресов, то можно сразу же обратиться к накопителю по имени WDShareSpace. Альтернативный вариант поиска/первоначальной настройки может быть осуществлен с помощью комплектной утилиты WD Discovery Software. Она запускается непосредственно с компакт-диска без установки.

Жесткие диски используются в том числе и для хранения части данных операционной системы, так что если вы устанавливаете новые диски, их необходимо инициализировать. Этот процесс проходит автоматически, так что пользователю нужно просто подождать. Обратить внимание можно только на отсутствие возможности указания на начальном этапе конфигурации винчестеров. В частности, при инсталляции четырех дисков система автоматически делает из них RAID5, а для пары винчестеров выбирает вариант JBOD. Разбивка дисков обычная — 200 МБ на систему, 1 ГБ раздел подкачки, еще 200 МБ неизвестно для чего и остальное — данные пользователя.

Во время инициализации через Web-интерфейс можно наблюдать страничку с индикатором продвижения этого процесса и оценкой оставшегося времени.

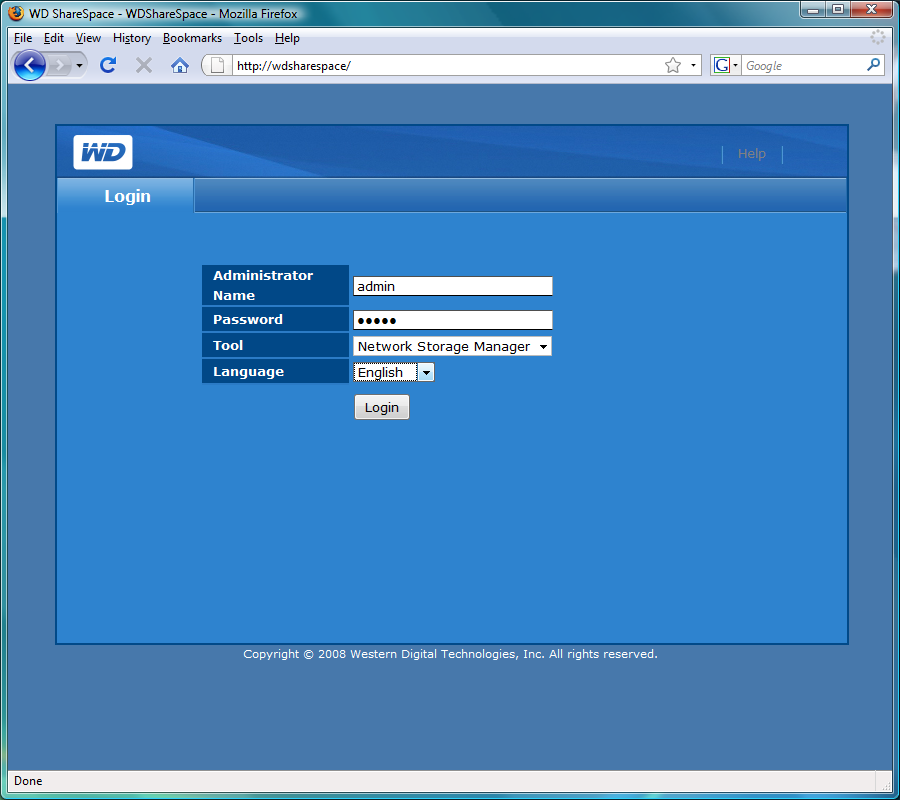

Первый вход на устройство, как обычно и бывает, позволяет за несколько простых шагов указать основные параметры накопителя. В частности, имя сервера, дату и время, пароль администратора и сетевой адрес (статический или с DHCP).

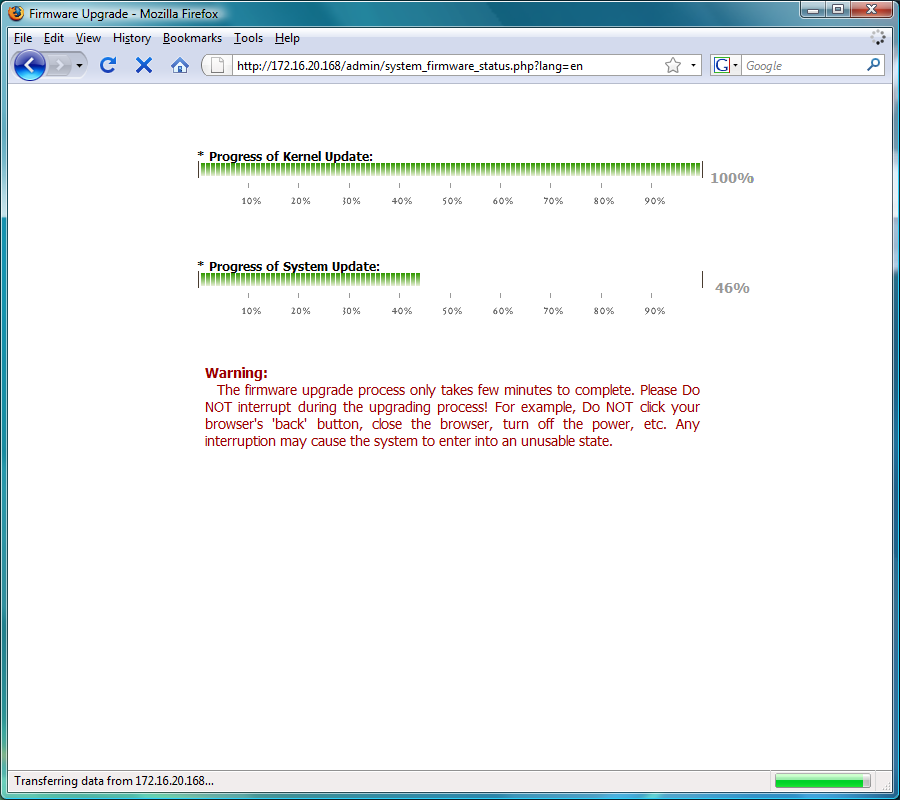

Следующим этапом обновим прошивку накопителя. Здесь есть два способа: позволить системе самой проверить наличие обновлений на сайте производителя, скачать их и установить, или же осуществить эту операцию в ручном режиме из файла. Однако собственно файлов найти не удалось, возможно этот механизм используется для служебных целей или в случае проблем с операционной системой. Так что доверяемся автоматике и получаем в результате версию 2.1.92. О ней и пойдет речь далее.

Стоит отметить, что русской версии интерфейса не предусмотрено. Это явный недостаток на локальном рынке. Хотя конечно сами настройки не очень сложны, но для устройства, рассчитанного на массового потребителя, хотелось бы видеть полную локализацию.

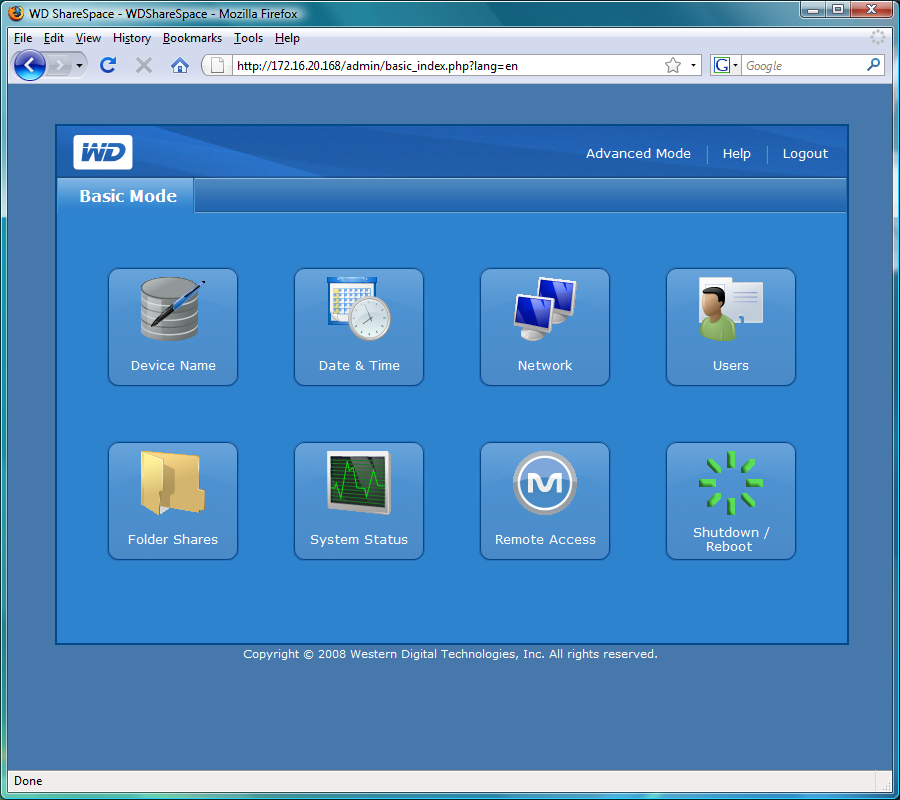

Интерфейс представлен в двух видах — Basic Mode и Advanced Mode. Как ясно из названия, в первом случае мы получаем только несколько основных настроек, а второй дает возможность полного управления накопителем. Начнем с первого варианта. На странице мы видим восемь иконок: Device Name позволяет изменить сетевое имя и описание устройства, Date & Time установить встроенные часы (в ручном режиме или с использованием сервера NTP), за Network скрываются сетевые адреса и MTU (установка режима Jumbo Frames не очень удобна — вместо галочек или данных из списка пользователю предлагается самостоятельно определить и ввести числовое значение), Users используется для добавления или удаления пользователей системы, Folder Shares нужна для настройки общих папок (только создание и удаление, изменение названий или описаний не предусмотрено, права задаются на другой странице), Remote Access в нашем случае не работал, поскольку не было установлено программного модуля MioNet, и последняя иконка — выключение или перезагрузка сервера.

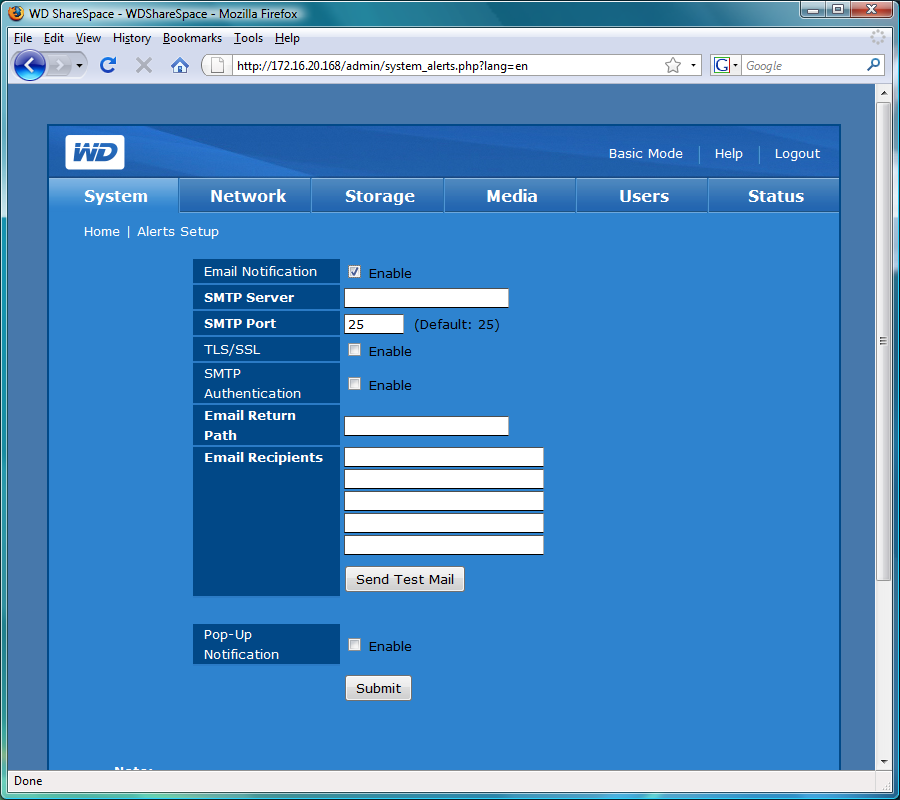

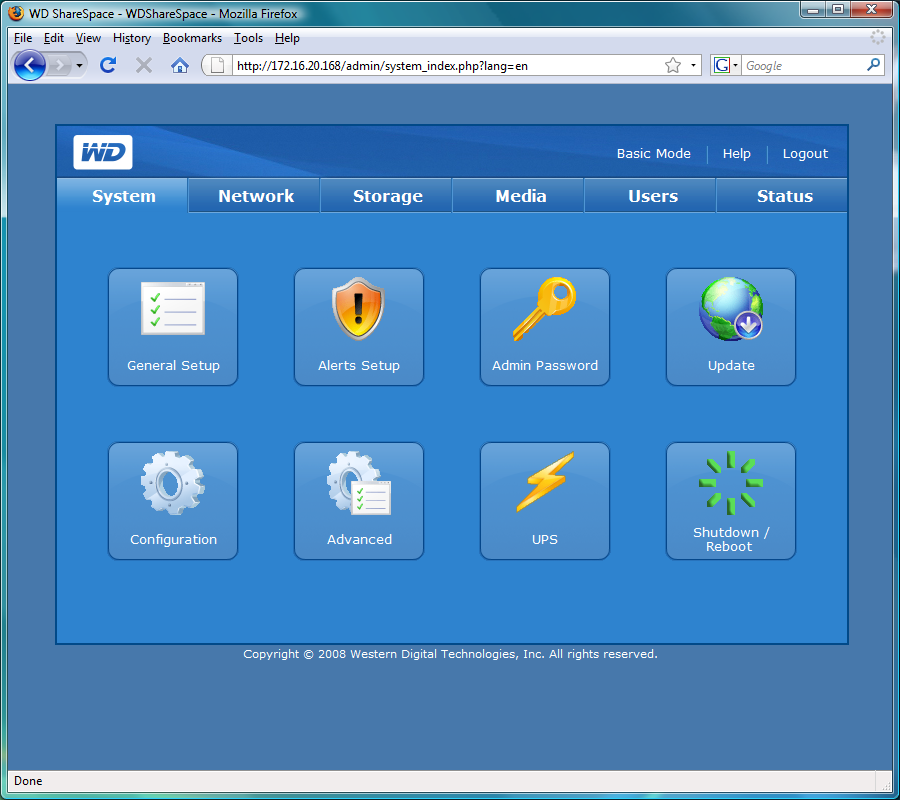

Расширенный режим уже имеет двухуровневое меню — шесть страниц с несколькими иконками на каждой. Начнем по порядку — с System, а дублирующие уже описанные настройки будем пропускать. Из нового на этой странице — включение режима SSL для Web-интерфейса, настройка уведомлений по электронной почте (есть авторизация SMTP и поддержка TLS/SSL, до пяти получателей, отправка тестового письма), уведомления по сети Windows, изменение пароля администратора, обновление прошивки, сохранение/восстановление/сброс конфигурации, включение SSH, создание самоподписанных или загрузка собственных сертификатов, активация режима выключения дисков в случае отсутствия активности, настройка UPS.

В списке совместимости всего восемь моделей. Однако накопитель может работать и с аналогичными указанным устройствам. Так что если у вас модель от APC с интерфейсом USB, то проблем скорее всего не будет. Автоматическое выключение NAS привязано к трем событиям — пропадание питания на указанный интервал, снижение заряда батареи до 15%, снижение остатка времени работы ИБП до пяти минут — и происходит при наступлении любого из них.

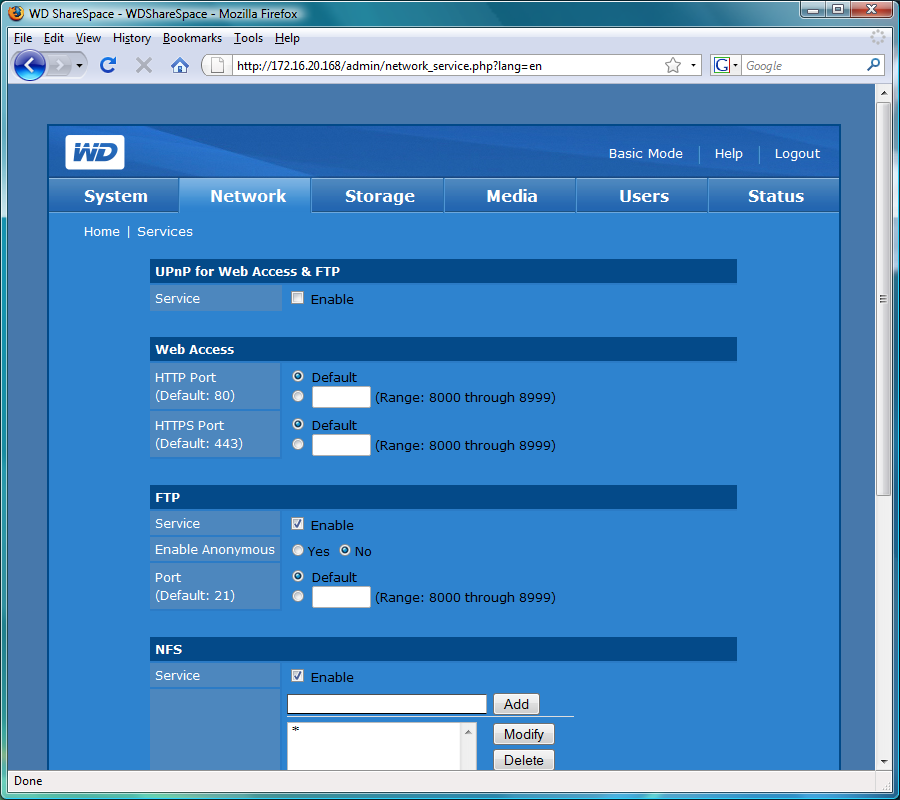

Следом идет Network, на ней, кроме описанной выше установки адресов, есть также пункты настройки сервисов: UPnP для автоматической проброски портов для Web-интерфейса и FTP через роутер, изменение портов для HTTP/HTTPS, выбор основного порта для FTP и разрешение анонимного доступа, задание списка адресов клиентов для NFS, изменение имени рабочей группы или включение накопителя в домен. По сравнению с другими недавно рассмотренными моделями явно недостает настроек для FTP, например кодовой страницы, ограничения скоростей, выбора портов для пассивного режима. Кстати, русские имена файлов видны по FTP, если клиент понимает Unicode и настроен на него.

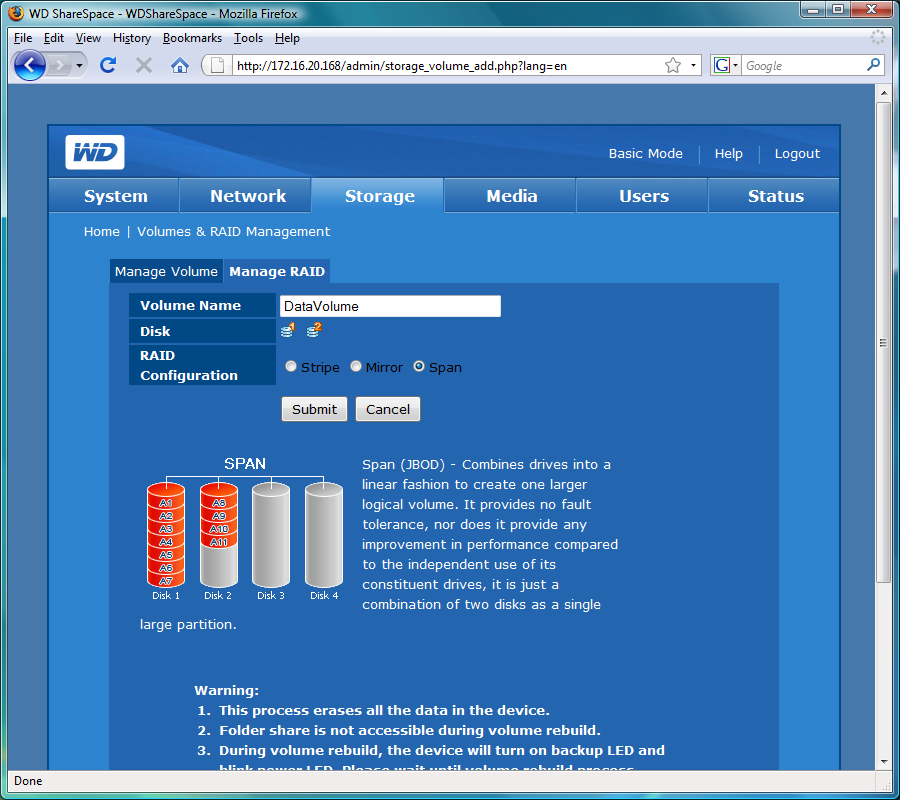

Конфигурация томов и подробная настройка общих папок указывается на странице Storage. В частности, здесь можно посмотреть на красивую картинку установленных дисков с указанием их места в накопителе. Несмотря на то, что дисков может быть четыре, организовать из них можно только один массив. Никаких средств по миграции или замене винчестеров на более емкие не предусмотрено. Хотя сегодня данная возможность встречается во многих других моделях, в WD решили ее не реализовывать.

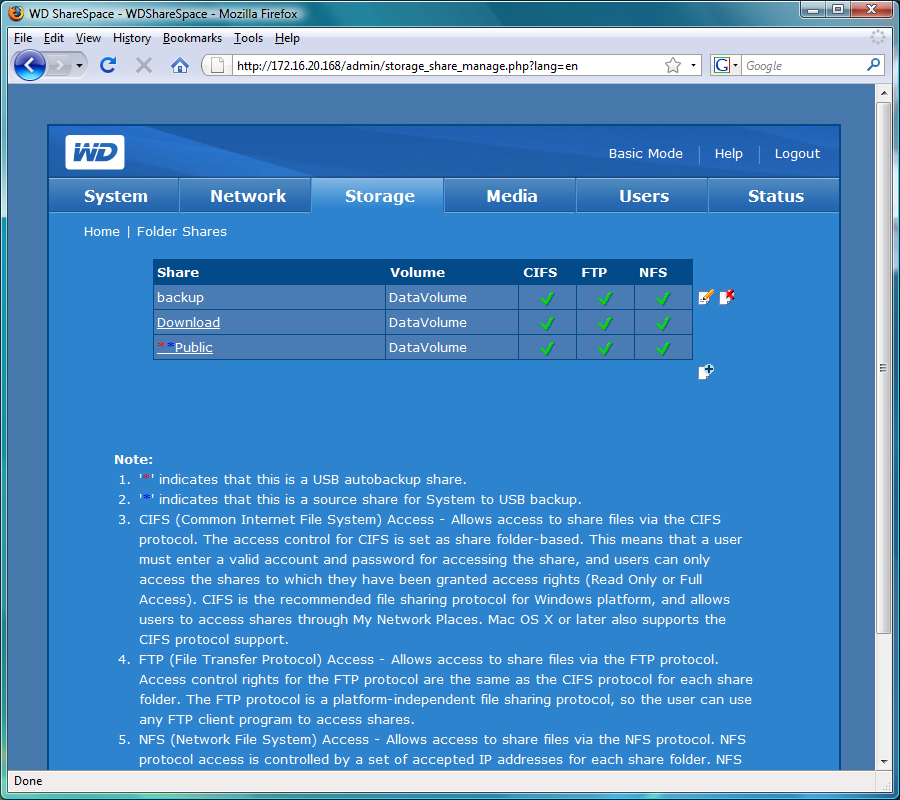

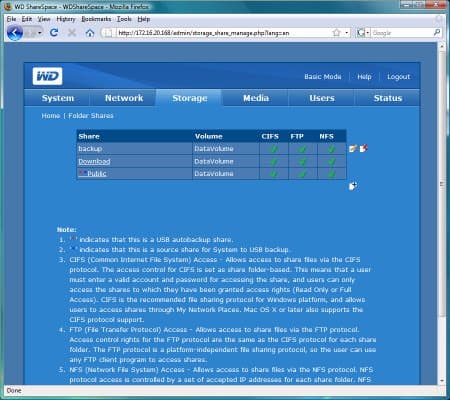

Она из опций по настройке общих папок — указание протоколов, по которым к ним возможен доступ. Для встроенных Public и Download это сделать невозможно — они всегда доступны по всем трем поддерживаемым протоколам (SMB/CIFS, FTP, NFS).

К трем USB-портам накопителя можно подключать различные устройства. Несколько разделов на дисках не поддерживаются, а вот хабы использовать можно. Файловые системы могут быть FAT и NTFS. Причем для последней поддерживается и запись. При необходимости можно и отформатировать флешку в FAT из Web-интерфейса. Конечно есть возможность безопасного отключения.

Фронтальный порт несколько отличается по функционалу от двух других. Его можно использовать для копирования данных с подключенного устройства в заданную папку на сетевом накопителе (короткое нажатие на кнопку) или же наоборот — копировать на USB-накопитель содержимое одной из общих папок устройства (долгое нажатие на кнопку).

Есть возможность указания дисковых квот для пользователей на томе с данными. Возможен и просмотр текущих объемов с детализацией по пользователям.

Здесь же производится выбор директории для работы встроенной системы автономной загрузки файлов. По умолчанию используется встроенная папка Download.

Следующая страница (Media) позволяет настроить медиасерверы — iTunes и DLNA. Для iTunes можно выбрать интервал сканирования файлов, а DLNA просто перенаправляет пользователя на стандартную страницу настроек TwonkyMedia. Подробнее о серверах мы поговорим позже.

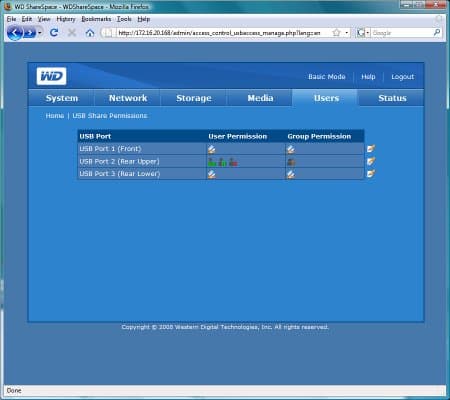

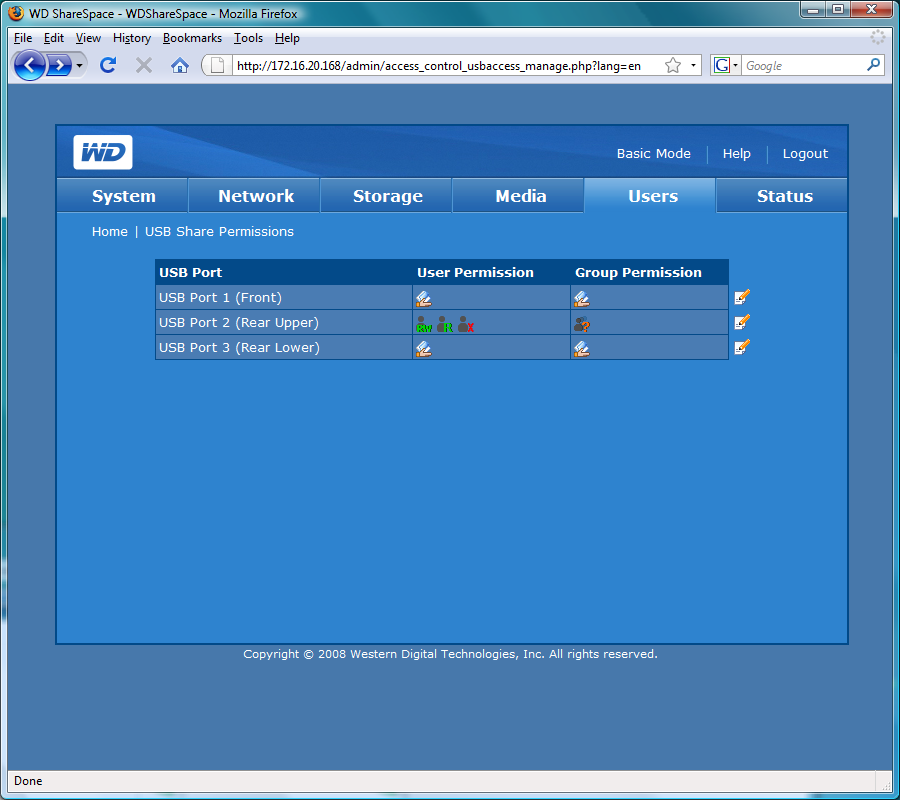

В расширенном режиме можно не только программировать имена пользователей и их пароли, но и организовывать группы, устанавливать права на директории. Предусмотрено два варианта работы общих папок — или публичный доступ (полный для всех пользователей) или же точное указание для пользователей и групп одного из вариантов — «полный доступ», «только чтение» или «нет доступа». Для NFS можно только выбрать режим — «только чтение» или «чтение и запись» для всех клиентов (напомним, что их адреса указываются на странице Network). Аналогично устанавливаются права доступа для USB-накопителей, причем последние выбираются непосредственно по физическому расположению порта. Если устройств к одному порту подключено несколько (через хаб), то права для них одинаковые.

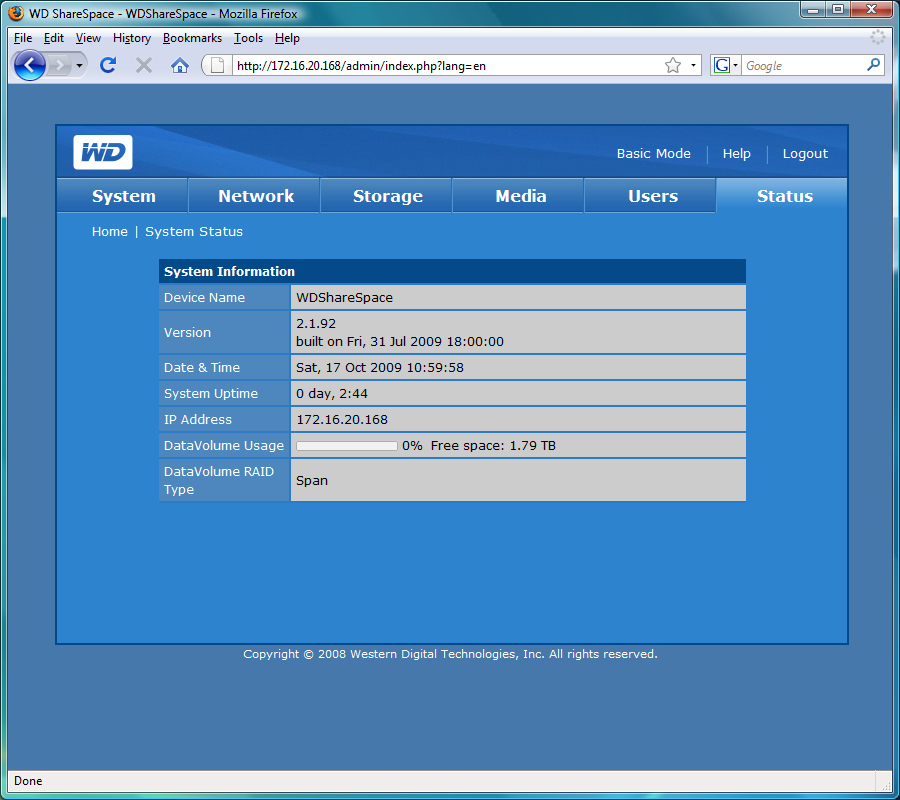

Ну и последняя страница — Status. На ней всего две иконки. Первая из них позволяет быстро проверить название устройства, версию прошивки, адреса, дату и время встроенного таймера, тип, занятость и состояние дискового массива. А вторая посвящена логам — системному, доступа по сети Windows, доступа по FTP.

Дополнительные приложения

Стандартный набор сетевых файловых сервисов дополнен у ShareSpace тремя программами — медиасерверами iTunes и DLNA, а также системой автономной загрузки файлов по протоколам http/ftp.

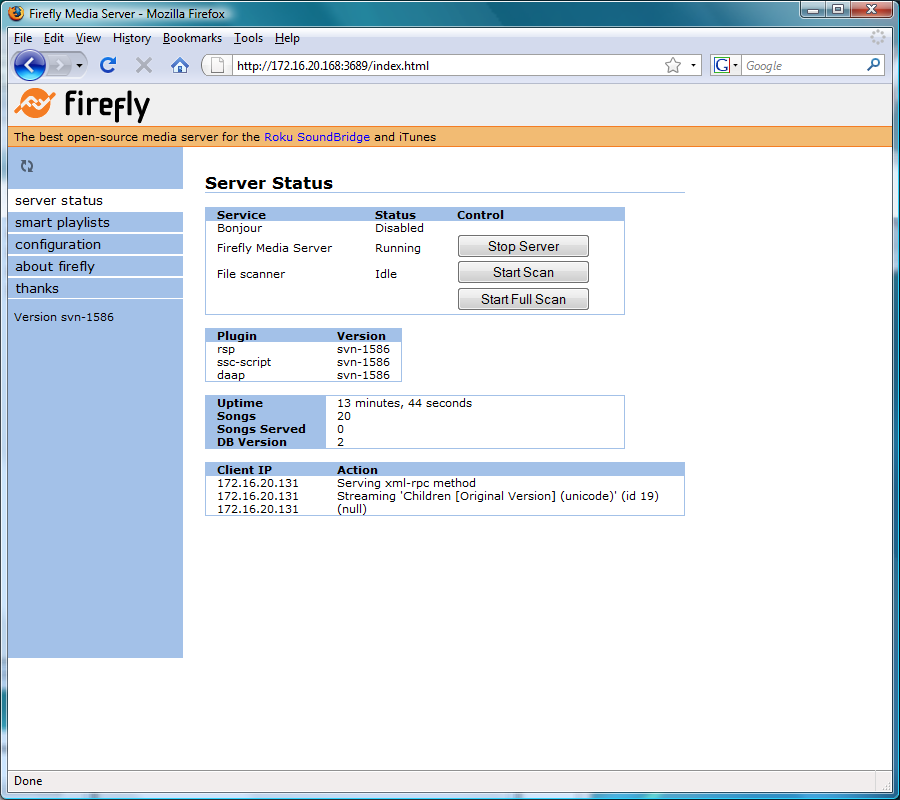

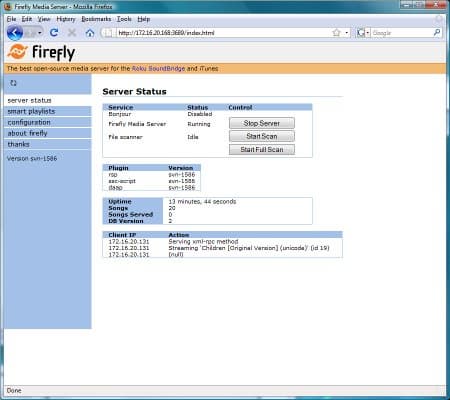

iTunes индексирует файлы mp3 и m4a в жестко заданной папке Public/Shared Music. Русские теги в mp3 корректно обрабатываются при использовании для них кодировки Unicode. При необходимости конфигурацию сервера (это привычный Firefly) можно попробовать изменить через его Web-интерфейс или консоль.

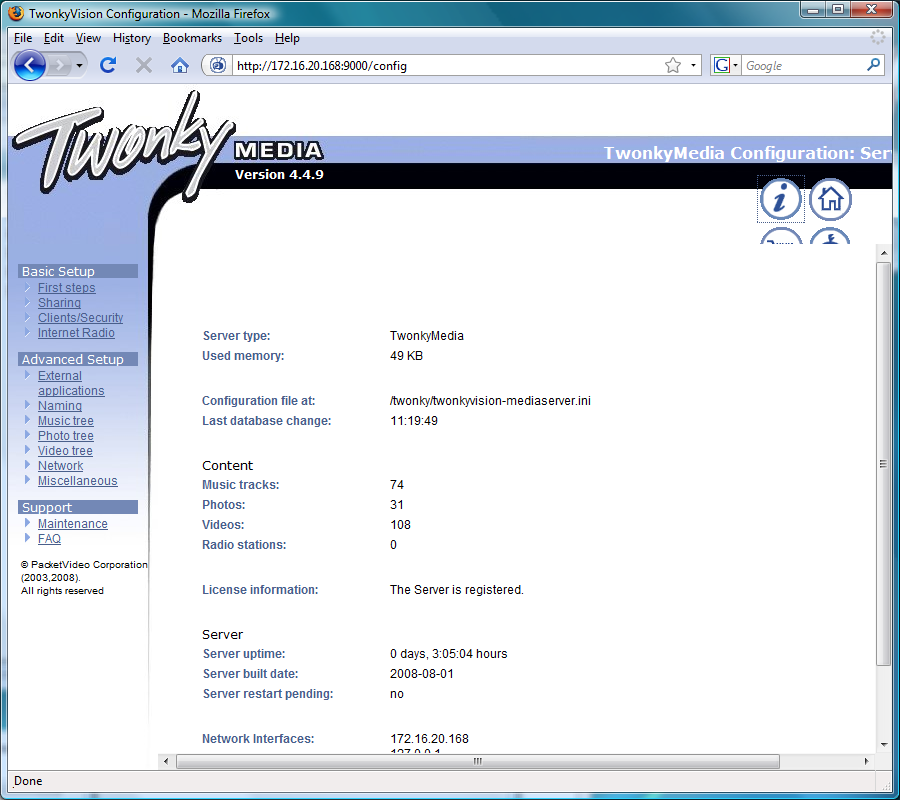

Медиасервер UPnP AV/DLNA представлен полной версией TwonkyMedia. Это одна из лучших программ для организации потоковых трансляции на современные сетевые медиаплееры. Она позволяет работать с большинством аудио/видео форматов, включая HD-видео. Индексируются файлы jpeg, bmp, gif, tif, png, mp3, m4a, aac, wma, ogg, wav, flac, mpeg, avi, mp4, wmv, divx, mkv, ts, m2ts, mts. Подобный список пожалуй удовлетворит большинство пользователей.

Предусмотрены базовые варианты сортировок — фотографии по папке или дате, музыка по альбому, артисту, жанру, папке, видео — только по папкам. В настройках сервера это можно легко поменять. Теги в mp3 читаются (и используются для сортировки) как записанные в cp1251, так и в Unicode. С русскими именами файлов и директорий тоже нет проблем.

В качестве клиентов могут выступать как персональные компьютеры с программой Windows Media Player, так и аппаратные устройства (Sony PS3, Microsoft Xbox 360, NMT-плееры и другие).

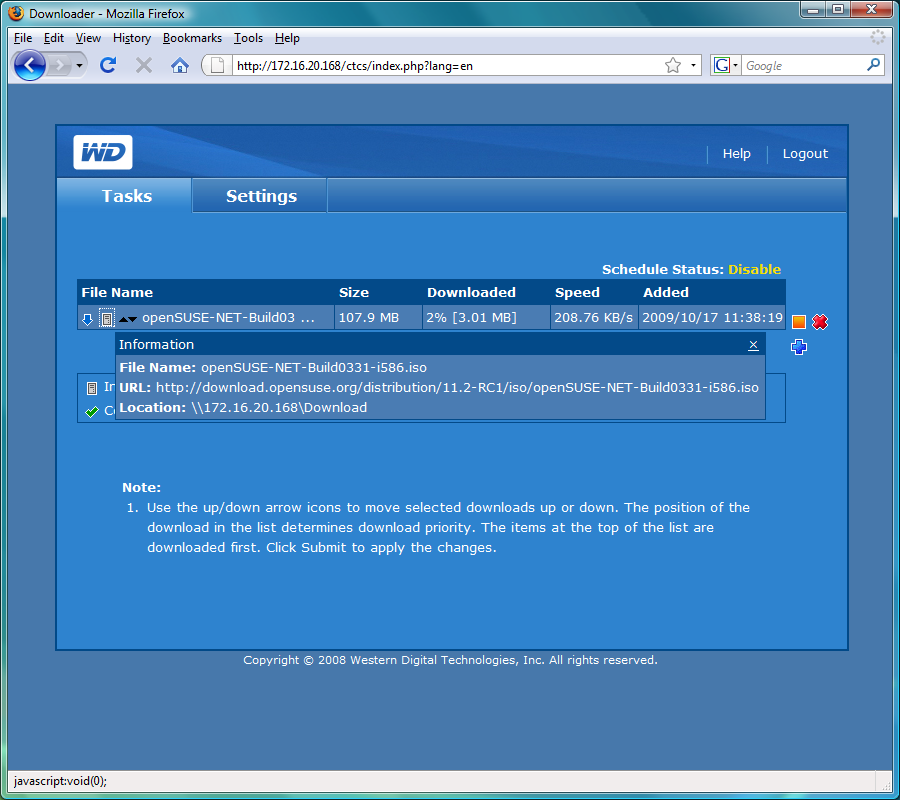

Для доступа на страницы менеджера загрузок необходимо на начальной странице Web-интерфейса указать имя пользователя downloader, его пароль (настраивается) и в списке Tool — данный сервис. Достаточно оригинальное решение для ограничения доступа и для домашнего использования вполне подходит (включая и удаленный доступ к сервису). Настройки сервиса включают в себя: ограничение числа задач (максимум — три), ограничение скорости, работа через прокси и установка расписания (таблица по дням недели и трехчасовым интервалам). Для загрузки используется известная программа wget. В параметрах задачи указывается ссылка, имя пользователя и пароль (при необходимости) и, возможно, имя файла, под которым он сохраняется на диск.

В общем полезная функция, хотя конечно большинству было бы более интересно работать с торрентами.

Ранее в прошивках также присутствовал и клиент MioNet, который позволял получить доступ к файлам накопителя из любой точки Интернет через браузер. Однако в 2.1.92 нам его найти не удалось.

Расширение возможностей

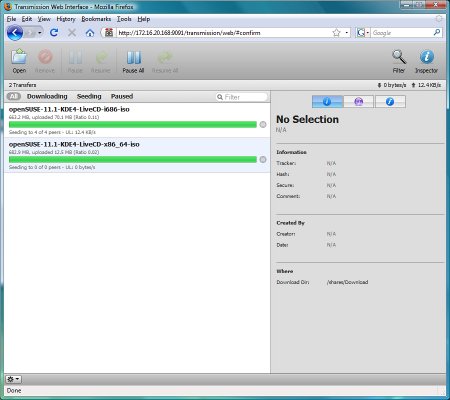

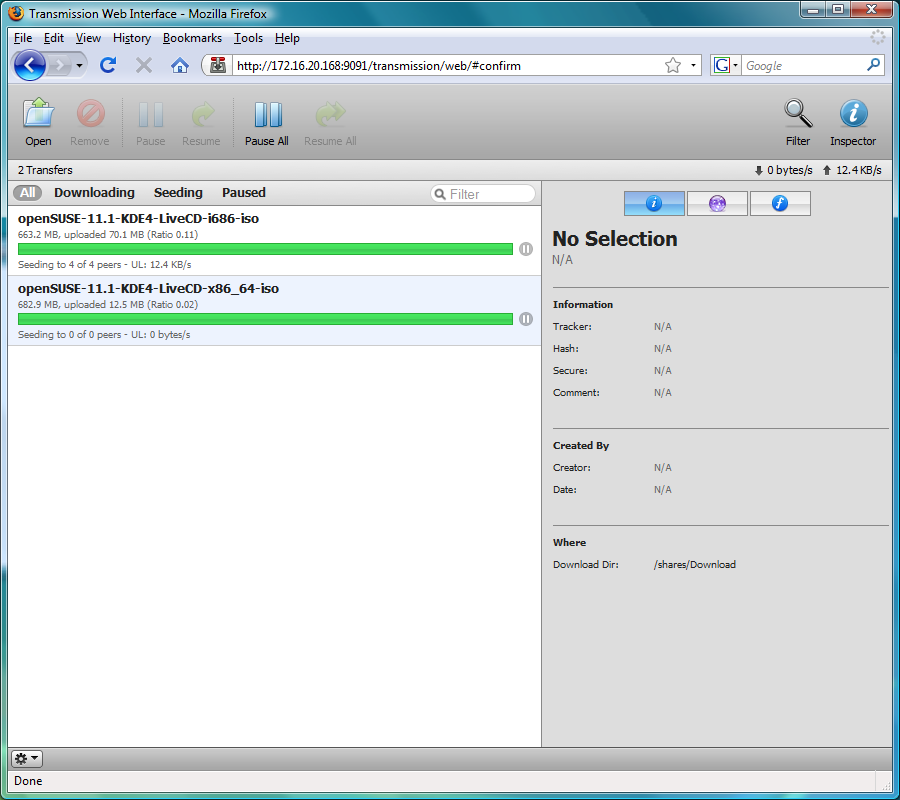

В последней (рассматриваемой) версии прошивки WD добавил официальный доступ по SSH. Профессионалы и так его могли получить, «взломав» устройство, а теперь и обычный массовый пользователь имеет возможность расширять функционал без использования специальных средств и методов. Достаточно только включить консоль, установить на накопитель Optware и выбирать нужные пакеты/модули из огромного списка, предоставляемого этой системой.

С этой точки зрения несколько устаревшей выглядит сама платформа — процессор ARM на 500 МГц и 128 МБ оперативной памяти. Впрочем, для многих применений и этого более чем достаточно. В частности transmission при загрузке двух файлов объемом по 700 МБ с пятидесяти источников на общей скорости около 1 МБ/с отнимает около 30% процессорного времени.

Производительность

Первая часть тестов проводилась с двумя комплектными дисками WD10EAVS. А для проверки производительности в режимах RAID0 и RAID5 использовались четыре винчестера WD1002FBYS (хотя, конечно, никакого смысла в установке таких быстрых моделей в NAS нет). Обратите внимание, что обычно в тестах сетевых накопителей у нас используются диски другого производителя, однако с ShareSpace их запустить было невозможно. Поэтому прямое сравнение цифр с прошлыми статьями будет не очень корректно. Тесты проводились в программе Intel NASPT с гигабитным подключением к сети и активной технологией Jumbo Frames.

На первом графике приводятся результаты тестов в режимах SPAN, RAID0 и RAID1 из двух винчестеров.

ShareSpace явно не бьет рекордов в этих тестах — максимальная скорость чтения составляет около 30 МБ/с, а записи — порядка 20 МБ/с. Конечно в данном случае мы встретились с ограничениями самой платформы — уже не молодой центральный процессор и небольшой объем оперативной памяти играют свою роль. Это видно и по практически совпадающим результатам режимов SPAN и RAID0. Да и RAID1 в данной модели заметно снижает показатели скорости записи. С другой стороны, если мы сравним данные цифры с аналогичной по аппаратным характеристикам моделью другого производителя, протестированной нами прошлым летом, то увидим равенство по максимальным скоростям. Так что можно сказать, что производительность ShareSpace именно такая, как и должна быть.

Посмотрим, будет ли аналогичное равенство при использовании четырех винчестеров (напомним, что их модели в этих тестах другие).

Как видно по графикам, установка четырех дисков не позволила поднять производительность в режиме RAID0 — мы видим все те же 30/20 МБ/с для чтения/записи соответственно. Использование RAID5 почти не сказалось на чтении, а вот скорость записи снизилась на четверть. Тем не менее, этот режим оказывается более производительным, чем зеркало (правда надо учесть, что диски в этот раз другие).

В целом производительность данного накопителя находится сегодня на среднем уровне. Если вы не гонитесь за максимальными скоростями (чего проще добиться на собранном самостоятельно обычном ПК), ее вполне хватает для домашних применений, таких как резервное копирование, работа с мультимедиа, просмотр видео по сети.

Единственное, чего не рекомендуется делать — работать с большим количеством мелких файлов, поскольку в этом случае скорость снижается очень существенно, даже ниже уровня стамегабитной сети.

Выводы

Рассмотренную модель сетевого накопителя от компании Western Digital можно уверенно отнести к среднему классу — не очень быстрая платформа и скромный функционал не позволяют ей бороться за призовые места. С другой стороны — это продукт от известного производителя, качественно сделанный, с хорошим дизайном, достаточно тихий и, что сегодня особенно актуально, — недорогой. Стоимость младшей модели составляет около $600, что для четырехдискового накопителя (да еще и с двумя установленными дисками по 1 ТБ) смотрится очень привлекательно.

Со скоростью, конечно, ничего не сделать — она определяется исключительно аппаратными характеристиками, а вот функционал можно легко расширить установкой дополнительных пакетов. Так что сегодня ShareSpace смотрится как рабочая лошадка для тех, кому важнее иметь качественное устройство с большим объемом дискового пространства, чем гнаться за рекордами производительности.

Средняя текущая розничная стоимость в Москве различных модификаций WD ShareSpace составляет:

  • WDA4NC20000 (2x1 ТБ):Н/Д(0)
  • WDA4NC40000 (4x1 ТБ):Н/Д(0)
  • WDA4NC80000 (4x2 ТБ):Н/Д(0)
Оборудование предоставлено на тест производителем.
