Высокопроизводительный сетевой накопитель QNAP TS-459 Pro


Платформа x86 не является новичком на рынке сетевых накопителей. Ранее мы видели модели на процессорах Atom, Celeron и Geode. И если среди настольных компьютеров они считаются представителями бюджетных решений, то в NAS часто олицетворяют высший уровень для рынка SOHO. При этом два других участника — архитектуры ARM и PPC — в некоторых устройствах не так уж и значительно от них отстают.

Преимуществами данной платформы являются широкая распространенность, стандартные компоненты и привычная среда разработки. Так что появление новых версий «атомных» продуктов вызвало череду анонсов обновленных моделей сетевых накопителей многих участников рынка.

Сегодня мы рассмотрим топовое четырехдисковое устройство от QNAP — модель TS-459 Pro. Она идет на замену TS-439 Pro и имеет процессор D510 против N270 у предшественницы, а также увеличенный до 512 МБ объем флеш-диска для операционной системы. Отметим, что в этой же серии новых продуктов присутствуют устройства для установки шести и восьми жестких дисков — модели TS-659 Pro и TS-859 Pro соответственно.

Комплект поставки и внешний вид

TS-459 Pro поставляется в крупной картонной коробке, ручка на которой носит скорее декоративную функцию — все-таки устройство получилось не самым легким. Оформление привычно для QNAP – фотографии, схемы, спецификации и множество другой полезной информации. На нашем экземпляре ничего не было написано по-русски, однако в официальных поставках, скорее всего, будет что-то и на великом и могучем.

Комплектация традиционна для старших NAS от QNAP — устройство, кабель питания, два сетевых патч-корда, комплект болтов для крепления дисков, ключи для корзин, листовка по быстрой установке, компакт-диск с программами и прошивкой.

Состав комплектного программного обеспечения тоже не оригинален — программа для управления устройством QNAP Finder (есть для Windows и Mac OS), утилита QGet для работы с системой автономной загрузки файлов и программа резервного копирования базового уровня NetBak Replicator. Последние две только для Windows, но с сайта можно скачать и QGet для Mac.

Также на диске в формате pdf можно найти множество полезных документов. А инструкция по быстрой установке есть и в формате изображений jpeg.

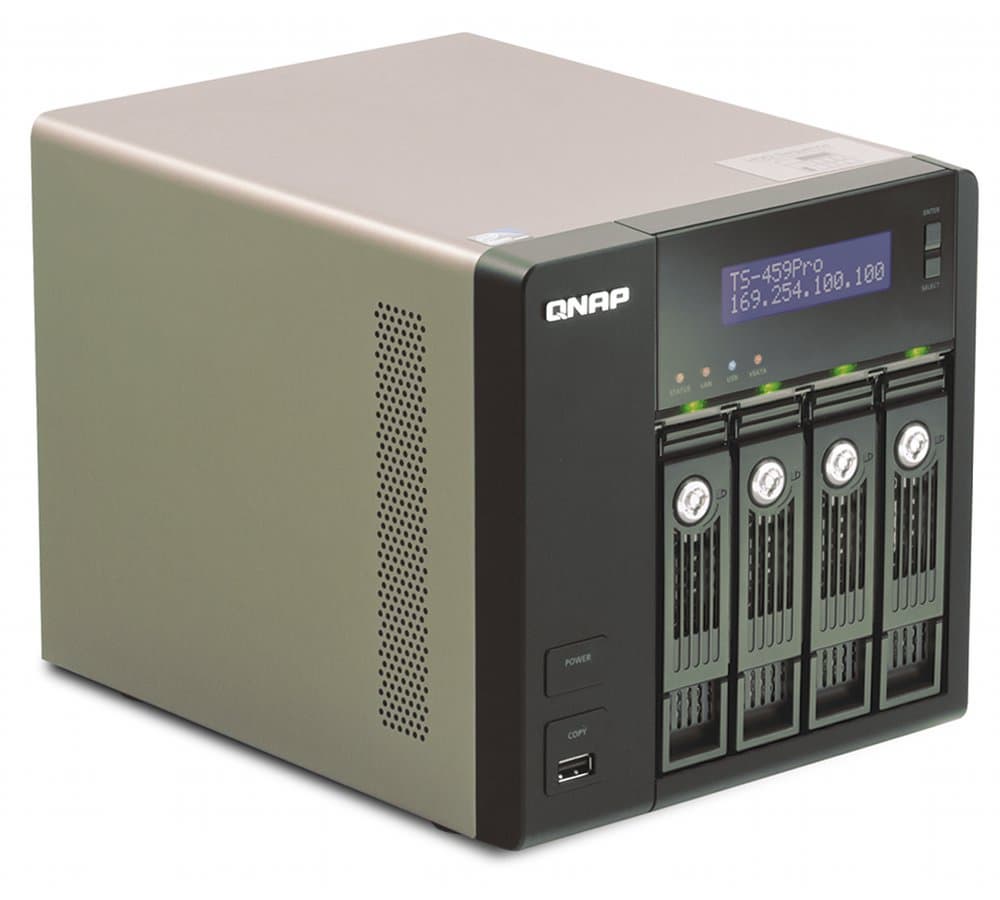

Внешне накопитель не изменился по сравнению с TS-439 Pro — все тот же формат мини-ПК, размерами 18x23,5x18,5 сантиметров. Основной материал корпуса — металл. Для верхней крышки он темно-бежевый, а сзади серебристый. Только передняя панель традиционно выполнена из черного пластика.

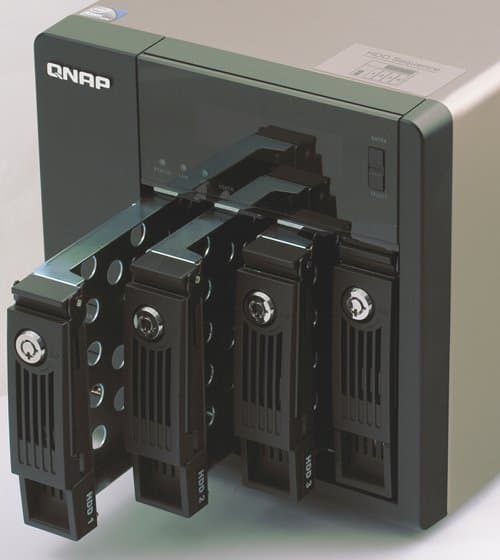

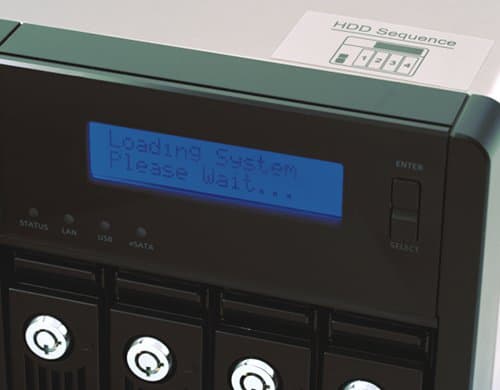

Ее большую часть занимают отсеки для горячей установки винчестеров, которые при необходимости можно закрыть на ключ. Над ними — двухстрочный матричный экран и две кнопки для работы с ним. Есть и привычные светодиодные индикаторы — статус, сеть, USB, eSATA и индикация активности HDD (по одному над каждым отсеком для дисков). В левом нижнем углу — порт USB и кнопка копирования, — и чуть выше над ними — выключатель питания.

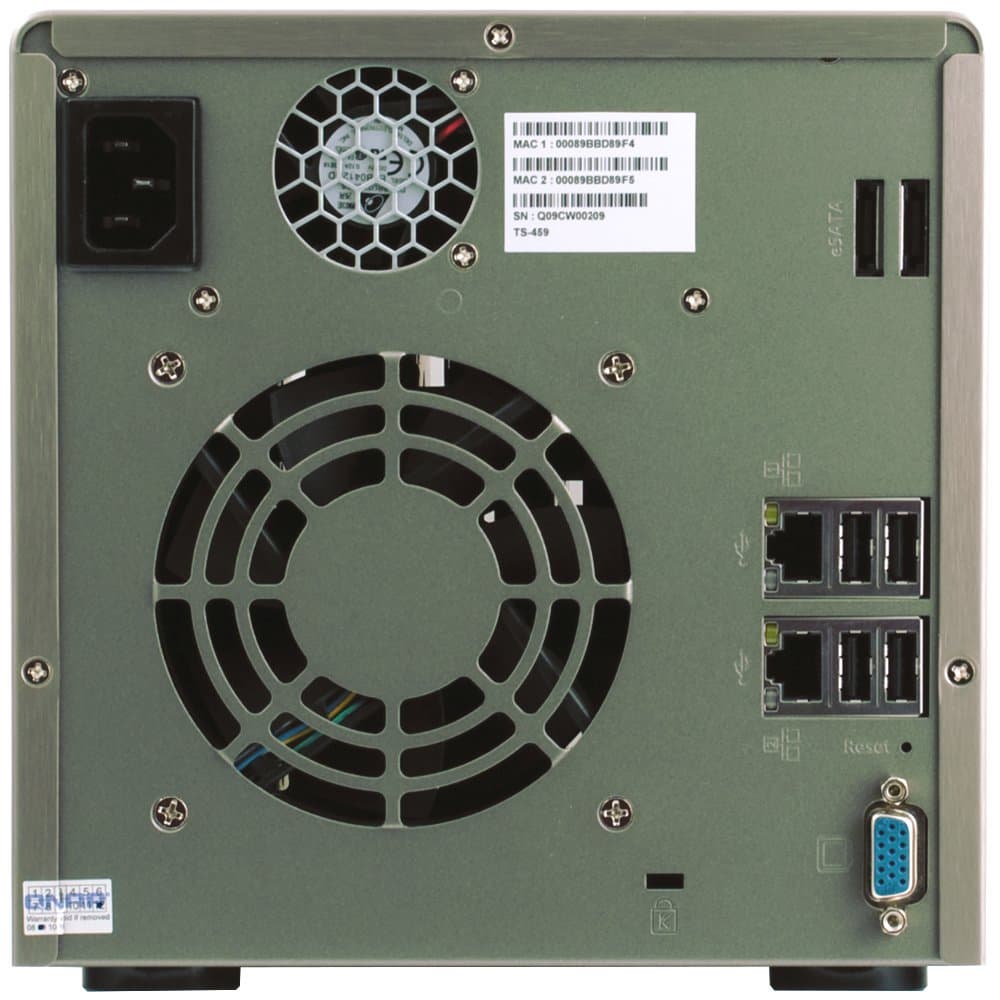

Посмотрим теперь на заднюю панель, на которой обычно расположено большинство разъемов. Не стал исключением и TS-459 Pro: в верхней части мы видим гнездо подключения кабеля и небольшой (40x20 мм) вентилятор встроенного блока питания, справа от него — два порта eSATA, а под ними — два сетевых порта и четыре USB 2.0. Есть даже разъем VGA для подключения монитора. Также нельзя не заметить основной вентилятор системы охлаждения.

Дизайн устройства красивый и строгий. Однако к функционалу есть одно замечание — стоило бы добавить еще пару кнопок для работы с экранными меню. А вот качество сборки традиционно великолепное.

Конструкция и аппаратные характеристики

Устройства подобного класса покупают не для того, чтобы разбирать и что-то там перепаивать. Так что в этот раз наше знакомство с аппаратной начинкой будет чуть более формальным.

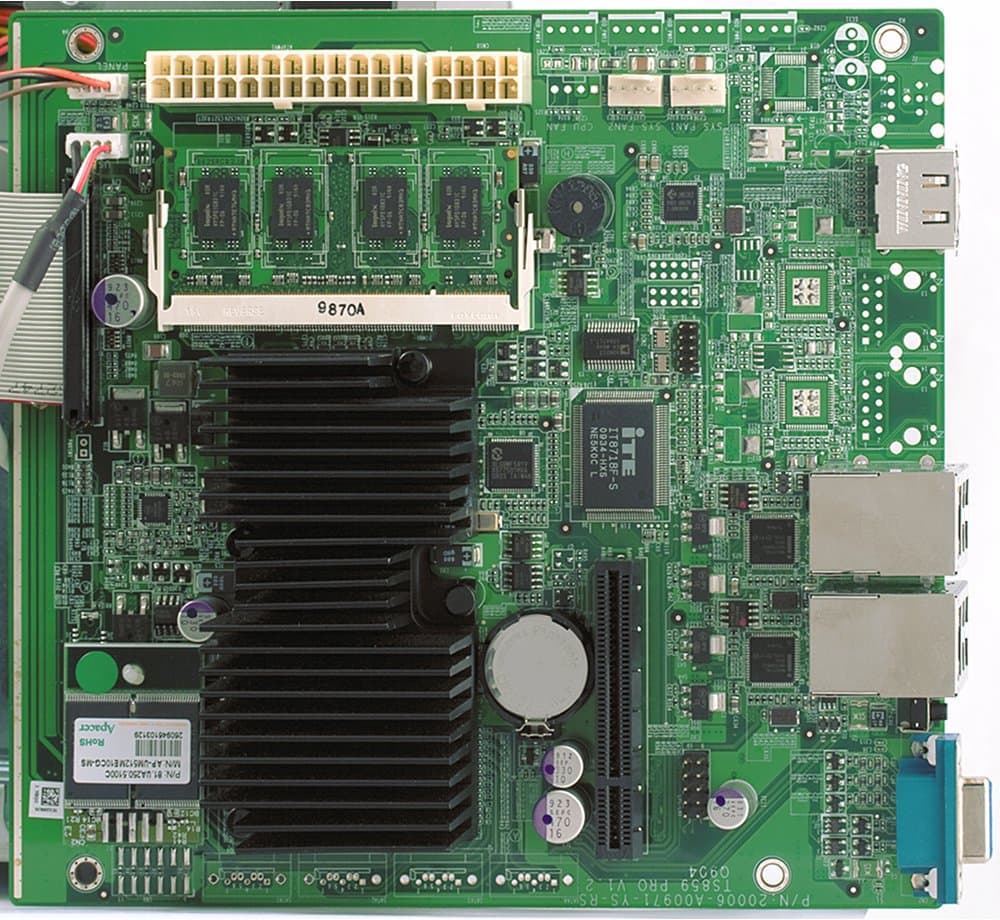

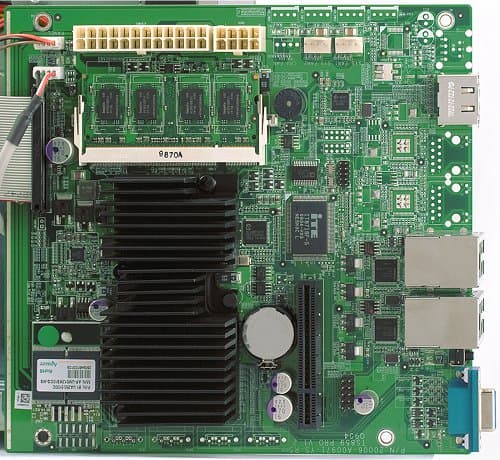

Накопитель имеет крепкую металлическую раму на которой установлены печатные платы — основная и три вспомогательных: для подключения винчестеров, блока индикации и порта USB. Аппаратная конфигурация несколько необычная — новый высокоинтегрированный чип Intel D510 (формально откликается на имя K510) в сочетании с южным мостом ICH9M. Они накрыты общим радиатором достаточно большого размера. Процессор здесь двухъядерный, поддерживает HT и работает на частоте 1,66 ГГц. Оперативная память устройства представлена одним модулем SO-DIMM стандарта DDR2-800 объемом 1 ГБ. При необходимости пользователь может его поменять на 2-ГБ модель. Учтите только, что эта операция явно нарушает гарантию. Как и у любого ПК, в этой модели есть BIOS, а основная загрузочная часть хранится на установленной на специализированном разъеме флеш-диске объемом 512 МБ. Интерфейс флэш-диска — обычный USB, поскольку все четыре чипсетных порта SATA заняты винчестерами, а PATA не предусмотрен. Для работы внешних портов eSATA установлен дополнительный чип Jmicron JMB362. Сетевые контроллеры предоставлены парой чипов Intel 82574L.

Основной вентилятор имеет формат 90x25 мм и четырехпроводное подключение. За питание устройства отвечает компактный блок от Delta на 240 Вт, в котором также есть небольшой вентилятор. Общий уровень шума, издаваемый системой, средний. Для домашнего использования желательно использовать тихие винчестеры, а сам накопитель установить подальше от пользователя. В обычной офисной обстановке накопитель скорее всего заметен не будет.

Тестировалось устройство с версией прошивки 3.2.3 Build 0209T.

Сборка и настройка

Как и многие современные устройства, TS-459 Pro допускает установку на рамки как 3,5'', так и 2,5'' винчестеров. Так что пользователю остается только смонтировать HDD на салазках, задвинуть их в накопитель и и включить его.

Как уже было отмечено ранее, серия TS-x59 оснащена флеш-памятью большого размера, что в сочетании с кнопками управления и матричным индикатором несколько упрощает инсталляцию накопителя — достаточно просто установить диски и выбрать необходимый режим RAID в меню. После этого будет осуществлено форматирование винчестеров и базовая настройка системы. Остальные операции осуществляются как обычно через web-интерфейс.

Кроме собственно первоначальной настройки, экран может использоваться для проверки состояния устройства, отображения имени, текущего IP-адреса и версии прошивки. Есть и простейшее меню для установки некоторых параметров и просмотра такой информации, как температура устройства, температура HDD и скорость вращения вентилятора. Здесь же можно перезагрузить или выключить накопитель. При желании доступ к меню можно закрыть паролем.

Комплектная утилита QNAP Finder удобна для удаленного поиска накопителя в сети. Еще она позволяет менять такие параметры, как имя, адрес, системное время и пароль администратора. Программа требует инсталляции, что не всегда удобно.

Несмотря на большой объем флеш-диска, для работы система создает и пару своих разделов на винчестерах. В итоге доступный пользователю объем винчестеров сокращается почти на полтора гигабайта, что по современным меркам несущественно.

Web-интерфейс накопителей QNAP перетерпел значительные изменения и сейчас пользователь получает удобную современную оболочку, активно использующую технологии AJAX и Flash. Меню имеет достаточно качественный перевод, так что российские пользователи будут чувствовать себя уютно. Для безопасного управления через Интернет доступна опция SSL-подключения.

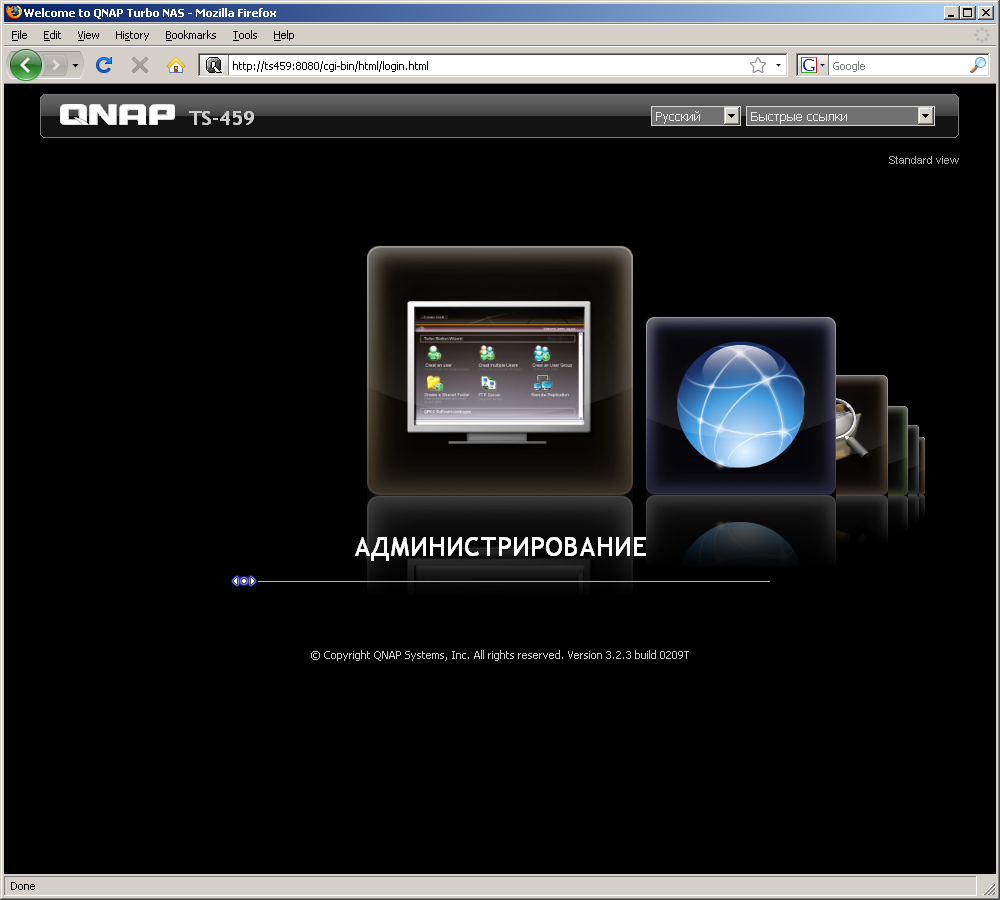

На стартовой странице веб-интерфейса предлагается выбрать необходимый раздел — администрирование, файловый менеджер, станцию загрузки и другие.

Сначала мы посмотрим на первый раздел, а остальные будут описаны ниже.

После входа администратор попадает на страницу со ссылками на наиболее часто используемые функции, такие как добавление пользователя или общей папки. В нижней ее части расположена RSS-лента новостей сайта QNAP, из которых можно узнать про обновления версий прошивок и программ.

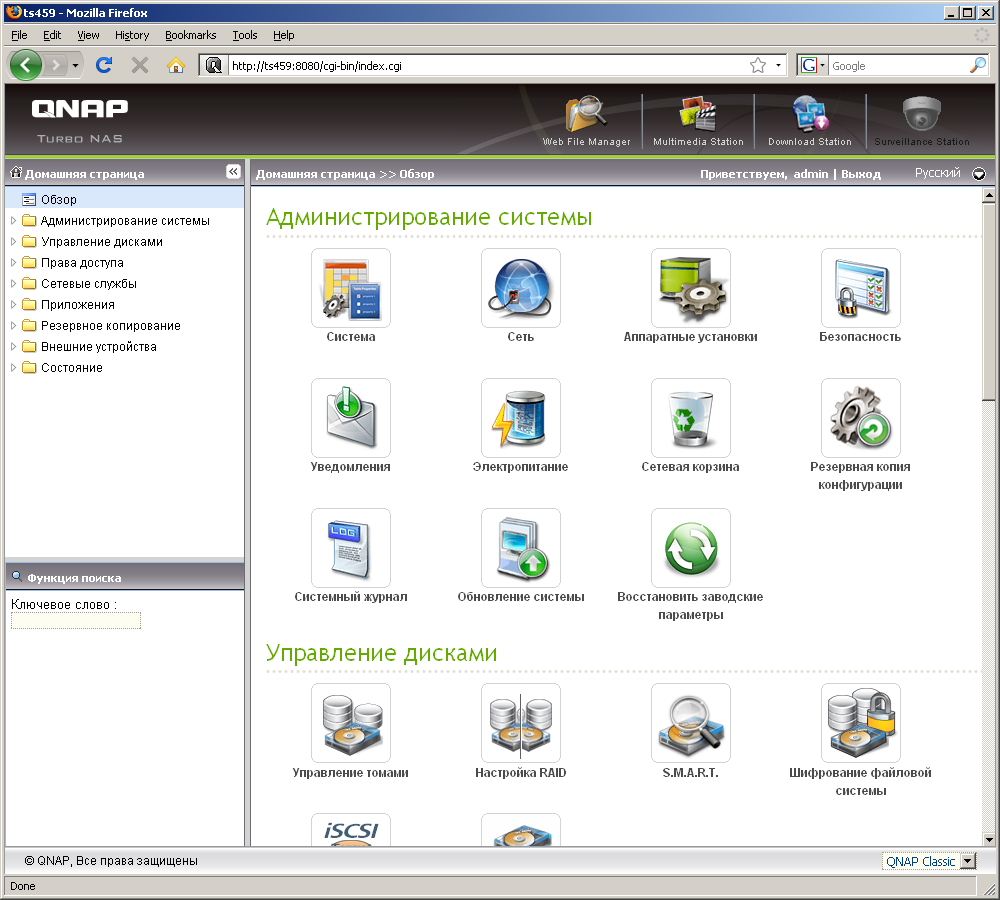

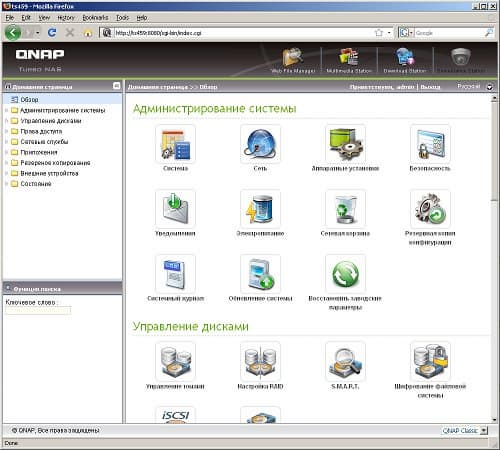

Страницы настроек собраны в группы по функционалу. Поскольку их очень много, то даже есть встроенный поиск по ним, а на отдельной странице представлен общий список.

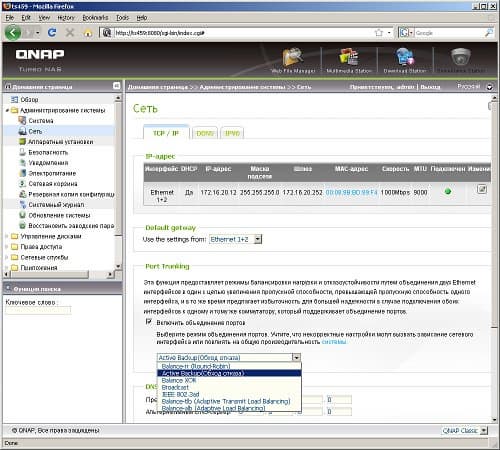

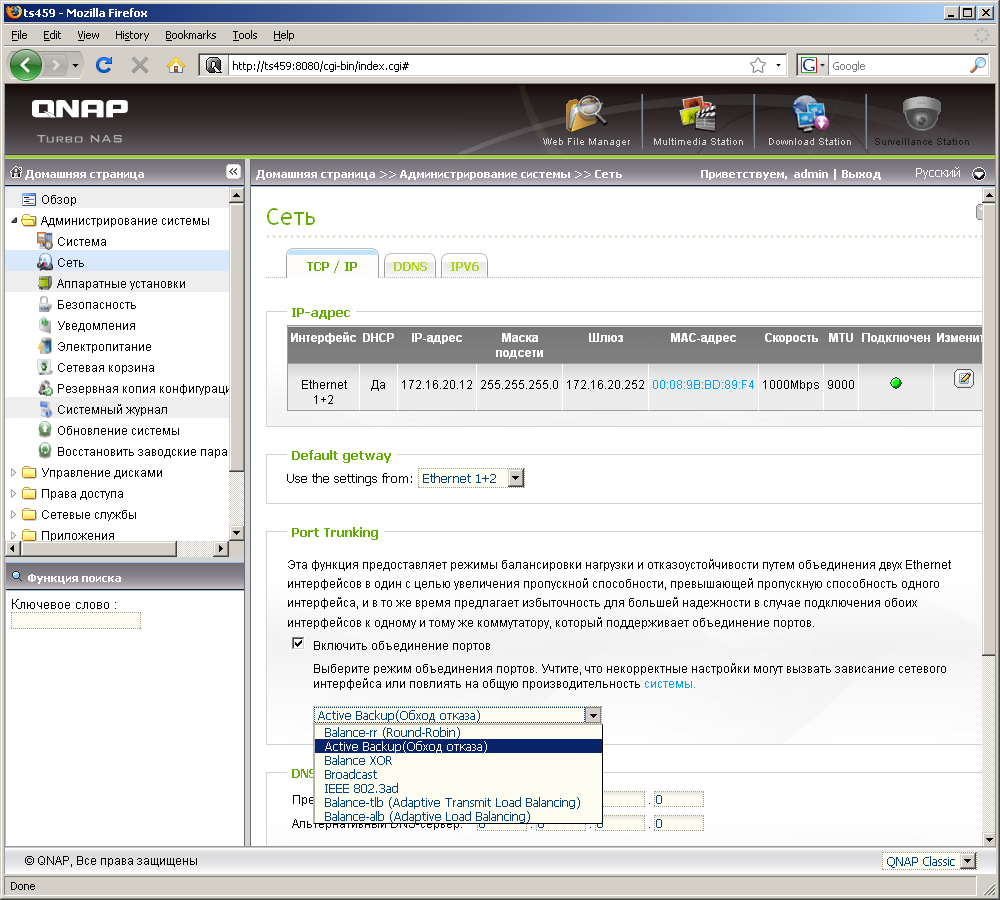

Первая группа — «Администрирование системы». Здесь мы можно установить имя системы, настроить встроенные часы, сетевые подключения, рассылку уведомлений администратору, выбрать время работы и включить корзину для удаленных файлов. В целом набор очень интересный. Особо отметим несколько режимов работы встроенных сетевых контроллеров, поддержку IPv6, DDNS, двух разных подсетей, наличие системы блокировки при обнаружении попытки подбора пароля, ограничение доступа по IP-адресам, установку расписания работы (управление питанием) и поддержку Wake-on-LAN. Очень неплох и журнал событий, который можно настроить и для записи всех действий пользователей при доступе к файлам по различным протоколам. Еще одна страница посвящена аппаратным параметрам — можно отключить кнопку сброса конфигурации, установить индикацию при уменьшении свободного места на томах, выбрать режим работы вентилятора. Здесь же можно обнаружить привычные пункты обновления прошивки и управления конфигурацией устройства.

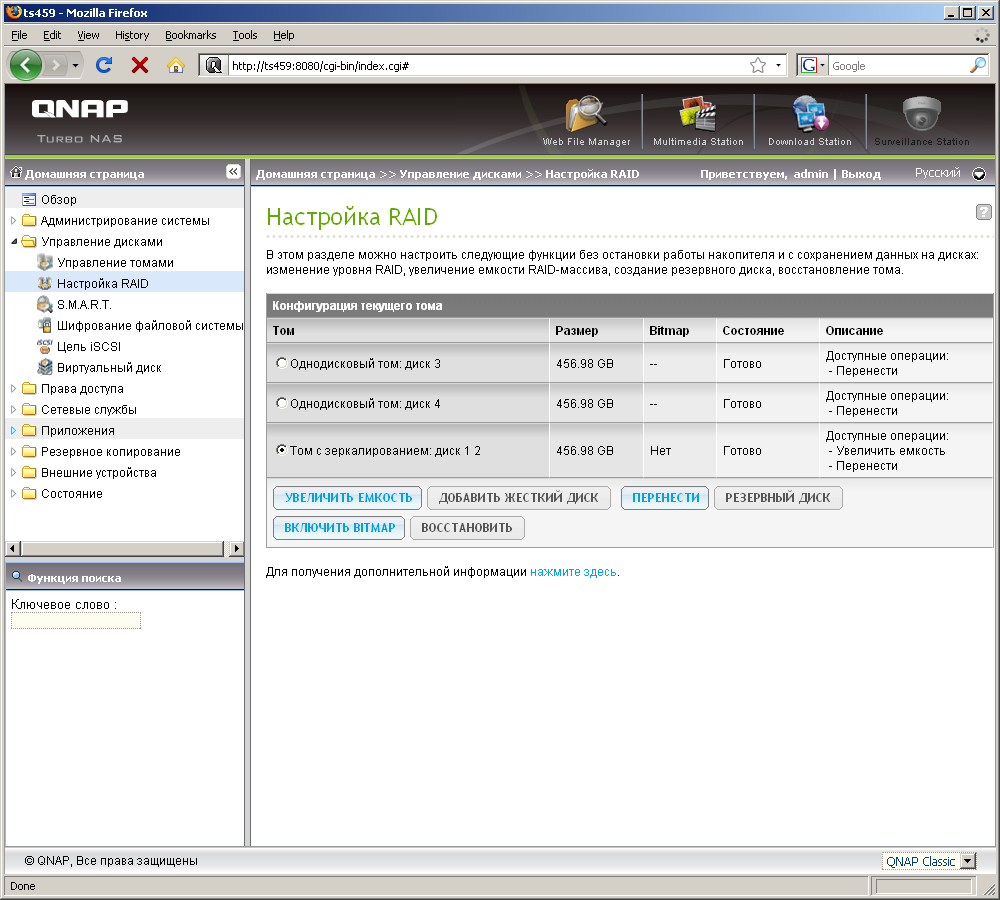

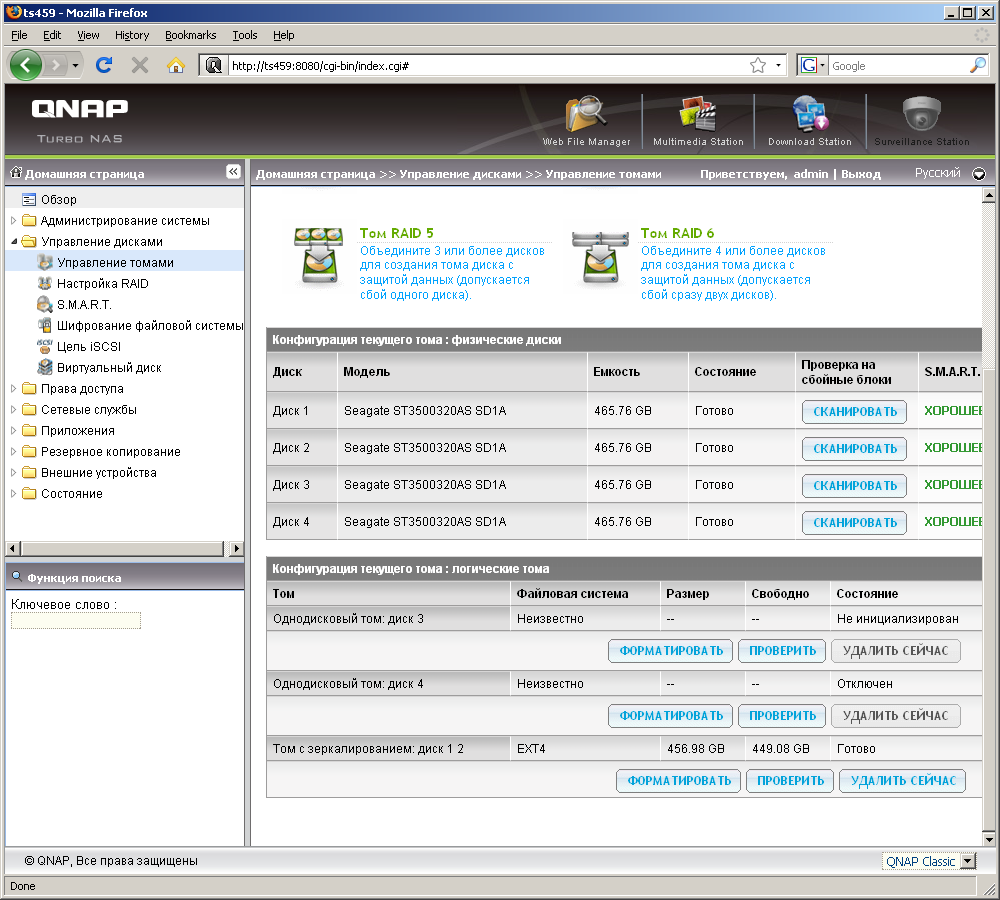

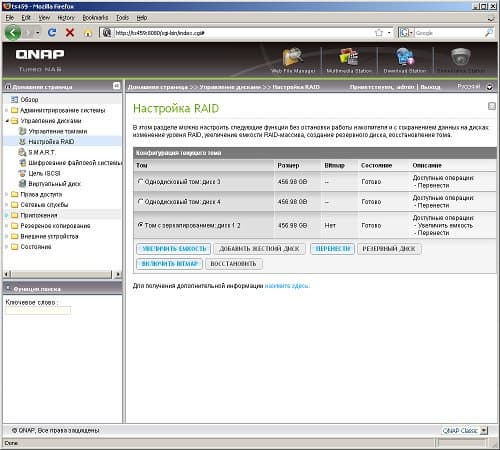

Мало какой сетевой накопитель может обойтись без настройки дисковых томов. В рассматриваемой модели их параметры собраны во второй группе «Управление дисками». На первой странице пользователь может создать или удалить RAID-том. Поддерживаются варианты однодисковый, JBOD, RAID0, RAID1, RAID5 и RAID6. Томов может быть одновременно несколько. Ограничение есть только по числу установленных винчестеров. Для отказоустойчивого варианта RAID5 из трех дисков четвертый можно указать как автоматически используемый при отказе одного из основных. Выбор файловой системы представлен EXT3 и EXT4. Вторая страница интересна операциями, которые можно проводить с уже существующими томами, не теряя информацию на них. В частности, можно последовательной заменой дисков на более емкие увеличить объем томов типа RAID1 и RAID5. Или же преобразовать зеркало в RAID5. Доступны и другие операции, подробности можно уточнить в документации.

Для слежения за состоянием диска есть поддержка технологии S.M.A.R.T., включая мониторинг параметров и запуск встроенных тестов накопителя. Можно проверить на ошибки и саму файловую систему.

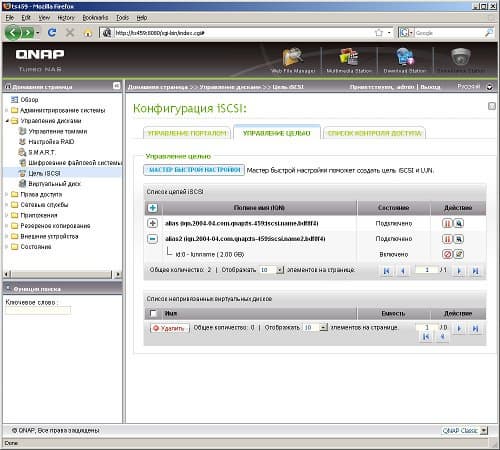

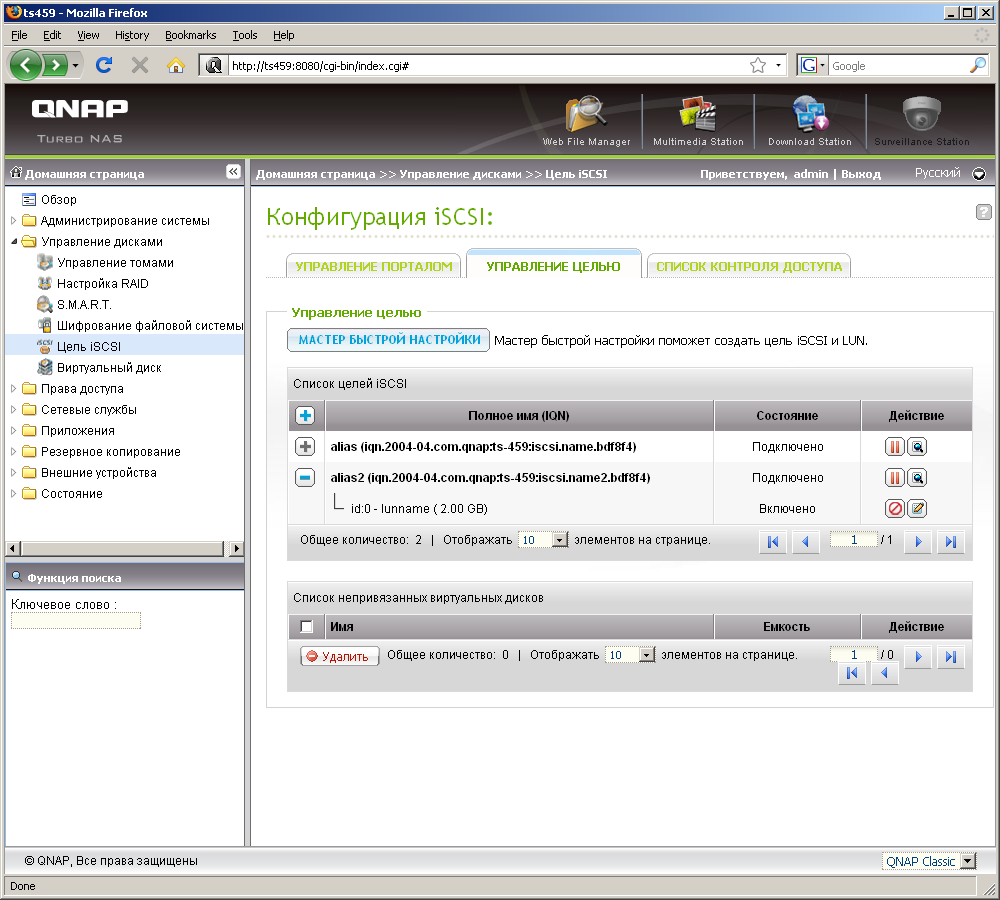

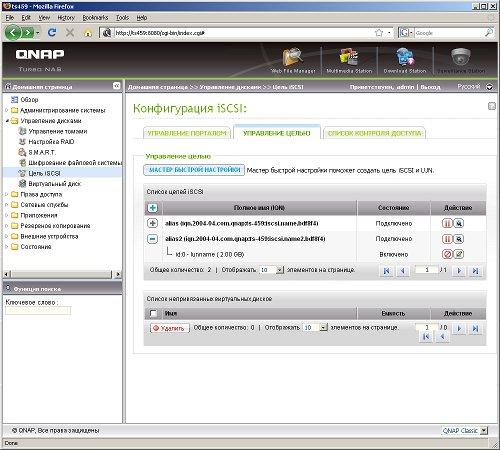

Для специализированных приложений и виртуальных машин может пригодиться поддержка протокола iSCSI, представляющая собой вариант блочного доступа к физическому дисковому пространству. То есть обычно после создания и подключения тома на стороне клиента требуется создание привычных разделов и их форматирование. В этом случае из процесса исключается дополнительная прослойка в виде сетевых протоколов, благодаря чему iSCSI обеспечивает более высокую производительность. Хотя и ценой потери возможности одновременного доступа к данным с нескольких устройств и работы с медиаплеерами и другими «не компьютерами».

Интересно, что накопитель может и сам работать как iSCSI-клиент, подключаясь в том числе и к собственным томам. К сожалению, таким образом нельзя получить доступ к данным на уже размеченном и отформатированном другими средствами разделе. Но можно создавать новые общие папки.

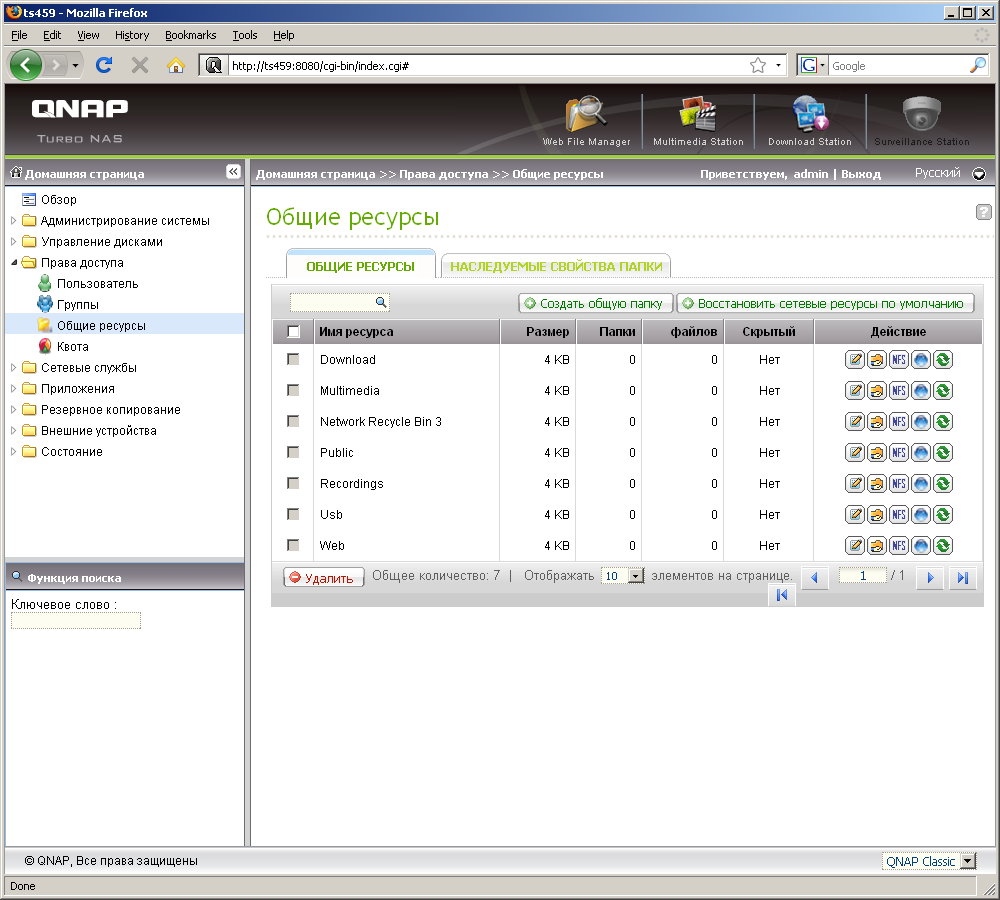

При создании первого дискового тома на нем автоматически создается несколько сетевых ресурсов, в частности папки Public, Download и Multimedia. К ним можно ограничить доступ, а вот удалить их уже не получится. Предусмотрена функция создания новых общих папок. При этом в опциях указывается на каком томе их разместить, скрывать ли из сетевого окружения и активировать ли OpLocks. Для управления правами используется привычный механизм «имя-пароль». Пользователи могут быть как локальные, так и из домена Windows. Аналогично все работает и с группами. Для упрощения процедуры создания большого числа пользователей, можно импортировать их список из текстового файла или создавать по шаблону с цифровым суффиксом. Система может также учитывать дисковые квоты, выдаваемые пользователям для каждого тома. Установка прав работает одновременно для протоколов SMB, AFP и FTP. Отдельно настраивается доступ через HTTP (WebDav) и NFS.

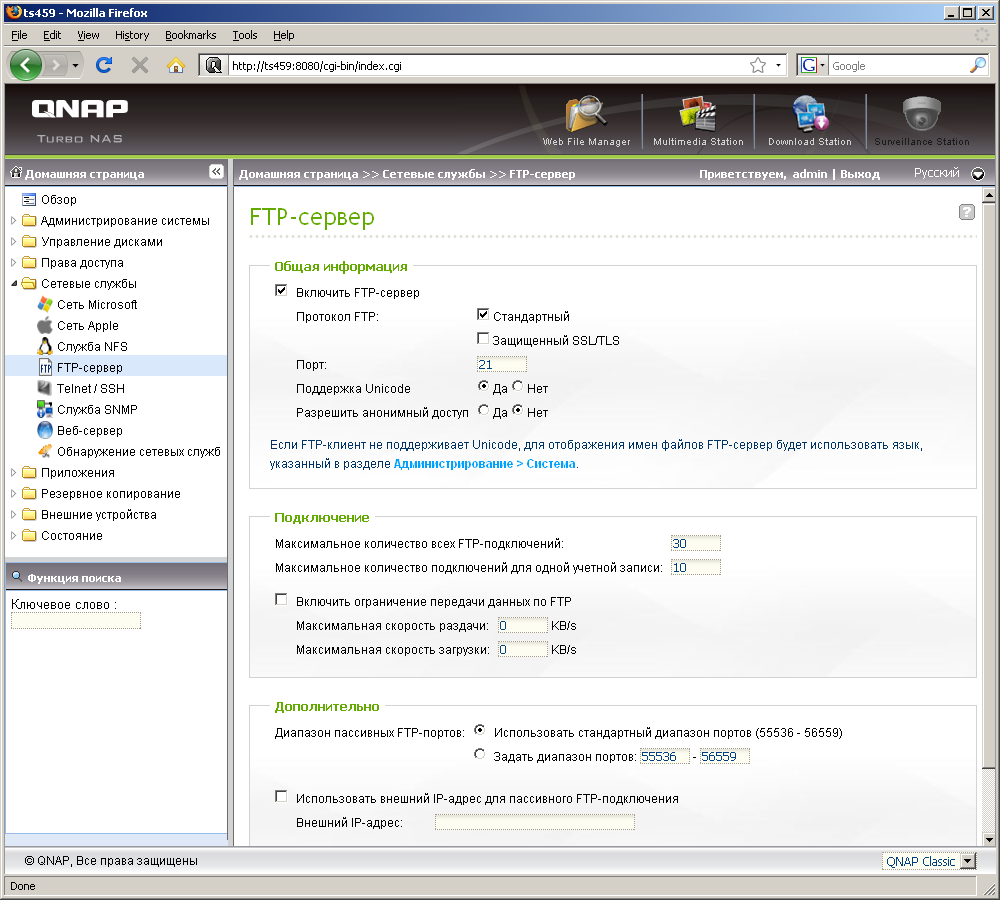

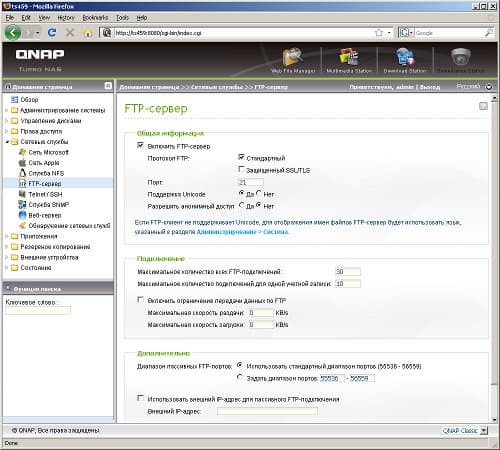

Общий список поддерживаемых протоколов доступа к файлам как раз включает упомянутые выше варианты. Для некоторых есть отдельные опции — настройка рабочей группы или домена для SMB/CIFS, выбор портов (включая пассивные) и ограничения скоростей/подключений для FTP и поддержка Unicode. Остальные протоколы могут похвастаться только возможностью включения/выключения. Для удобной интеграции в локальную сеть можно использовать два варианта автоматического обнаружения — UPnP и Bonjour.

Группа «Приложения» позволяет настроить параметры функций, не относящихся непосредственно к хранению файлов. Мы опишем их чуть позже, а сейчас посмотрим на возможности по резервному копированию в самом устройства. Речь пойдет о копировании данных из общих папок на другие устройства, чтобы повысить надежность хранения. Рассматриваемая модель предлагает три варианта — копирование общих папок на внешние диски eSATA/USB, по сети на аналогичные накопители (репликация, используется или модификация протокола от QNAP или стандартный Rsync) и в интернет-хранилище Amazon S3. Еще одной функцией, относящейся к бекапам, является поддержка программы TimeMachine из Mac OS X. Для ее включения сделать придется пару кликов мышкой.

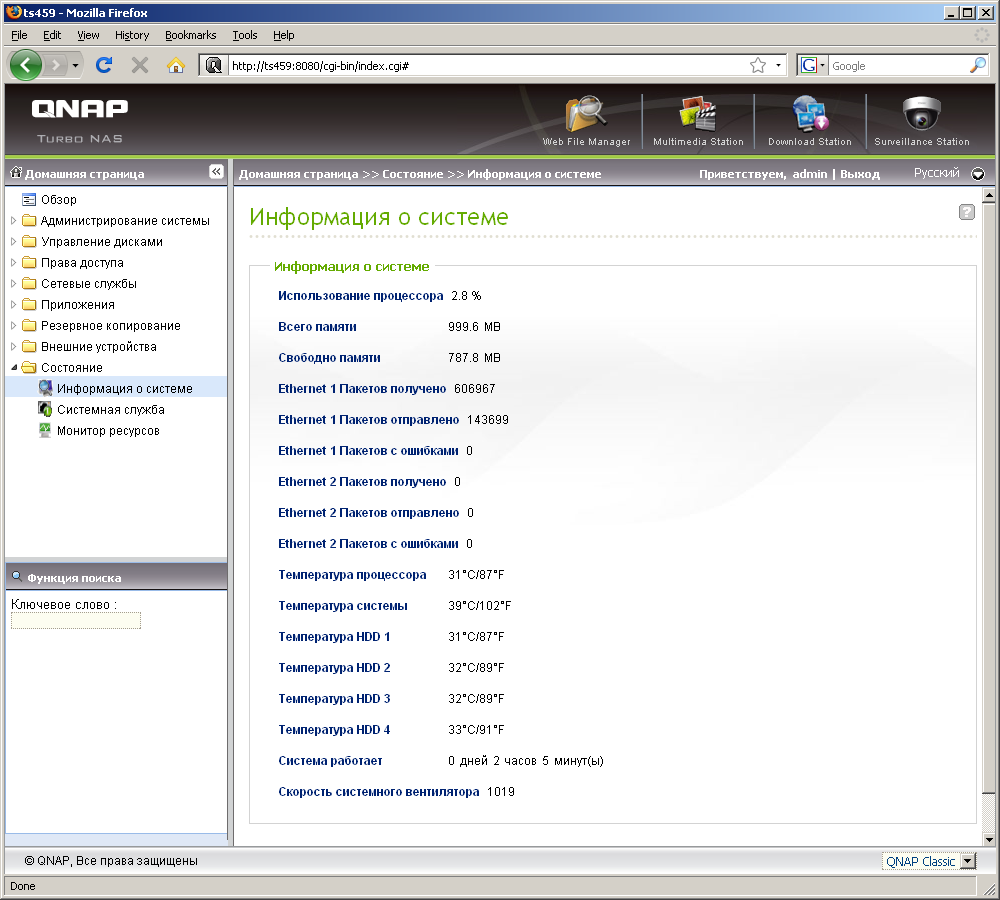

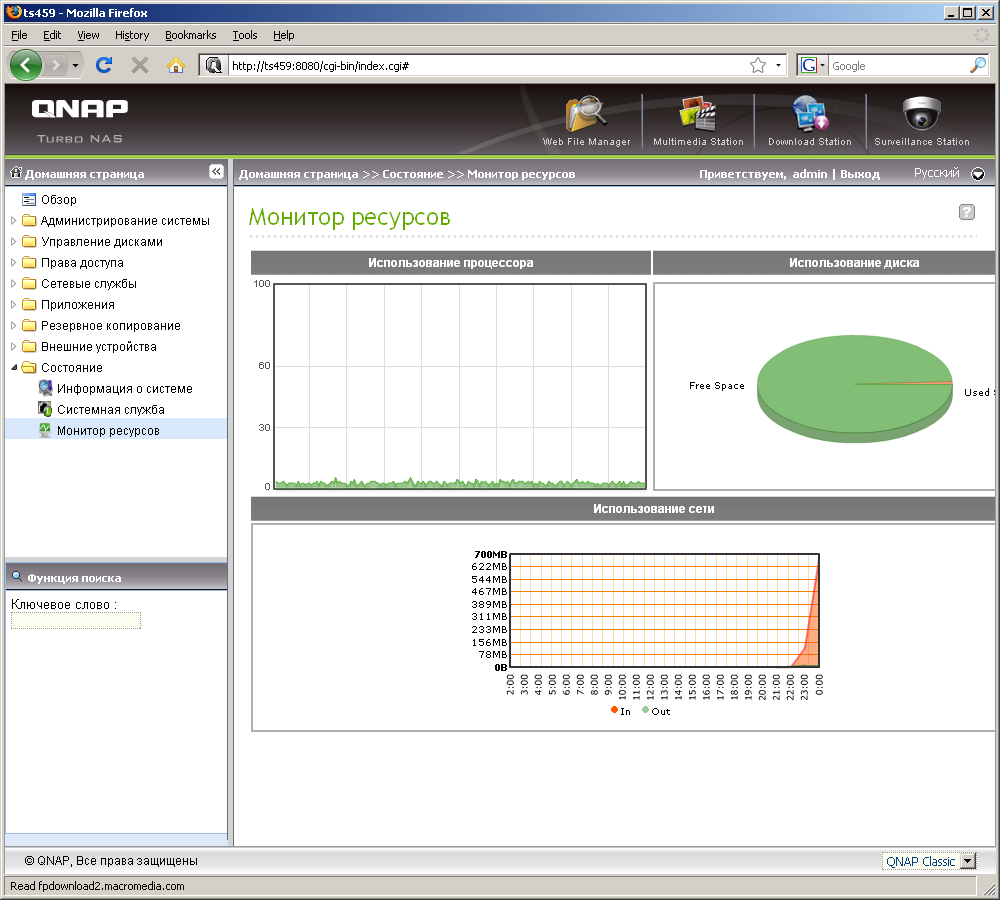

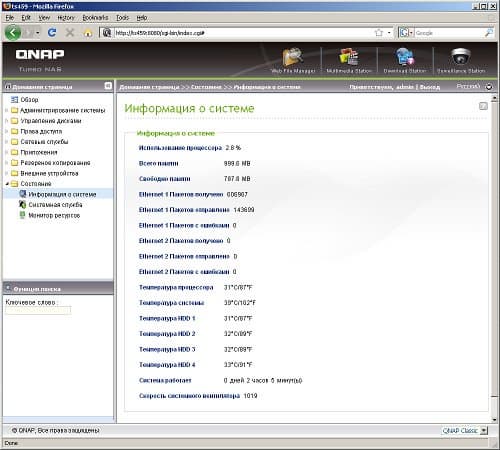

Ну и последняя группа страниц — «Состояние». Традиционно для QNAP в нее входят три варианта отчета о текущей работе устройства — аппаратные характеристики (загрузка процессора и памяти, температура дисков), программные (активность сервисов) и интерактивный монитор процессора, сети и объема тома. Единой страницы, где можно посмотреть сразу версию прошивки, сетевые адреса, установленные диски и прочее, в TS-459 Pro не нашлось.

Внешние устройства

Возможностей для работы с внешними устройствами много — накопитель имеет пять портов USB 2.0 и два eSATA. Последние могут использоваться для увеличения максимальной емкости NAS. Однако интегрировать в RAID-массивы подключаемые диски нельзя — они видны только как отдельные сетевые папки. На винчестерах допускается иметь несколько разделов, которые представляются отдельными ресурсами. Полностью поддерживаются на чтение и запись файловые системы FAT32, NTFS, EXT3 и EXT4. Подключаемые внешние устройства хранения данных можно форматировать встроенными средствами.

По умолчанию права на доступ к этим устройствам имеет только администратор. Так что для остальных пользователей необходима их установка. При этом после переподключения права сохраняются, однако привязка происходит не к конкретному устройству, а к порядковому номеру тома, что не очень удобно.

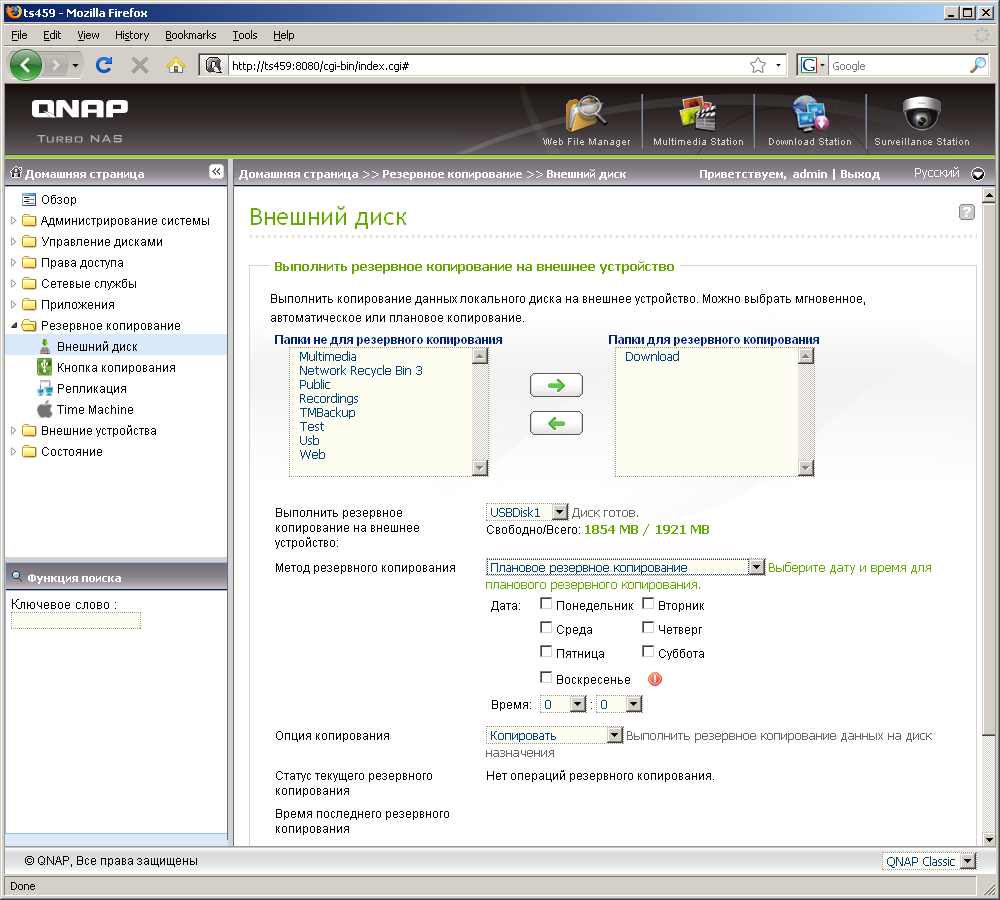

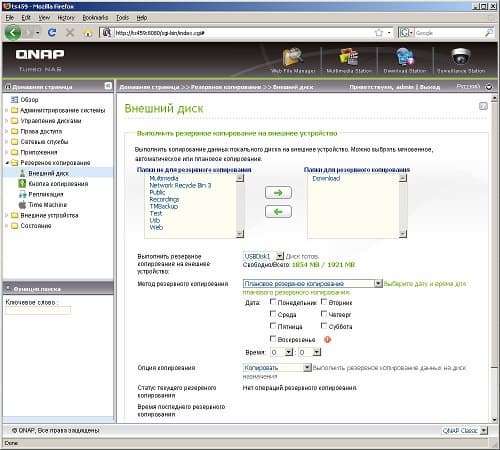

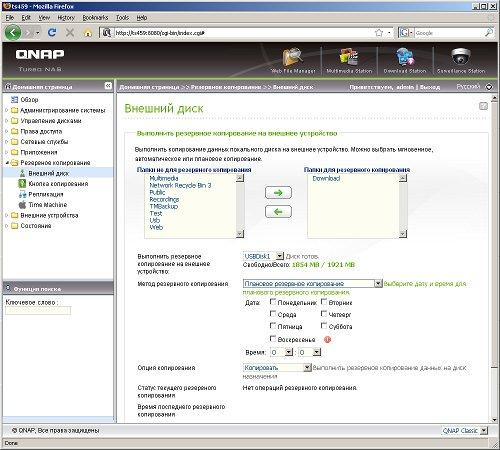

Для увеличения общей емкости можно использовать и порты USB. Дополнительно к описанным возможностям здесь есть еще одна функция, связанная с кнопкой «Copy», — копирование данных с подключенного во фронтальный порт устройства в общую папку или же наоборот — копирование файлов из заданной папки на внешний накопитель. Устройства работают только при прямом подключении — использовать USB-хаб не удалось.

Кроме накопителей по USB можно подключить принтеры, общее количество которых может достигать четырех штук. К сожалению, возможность двухстороннего общения с ним все еще не реализована.

Последний, по порядку рассмотрения, но не важности, вариант использования портов USB — подключение источника бесперебойного питания. В списке совместимости представлены в основном модели от APC. Также поддерживается работа с ИБП через сеть. Пользователь может установить вариант обработки события потери питания, включая переход в состояние ожидания и повторное включение после появления сетевого питания.

Дополнительные функции и расширение возможностей

Функциональность сетевых накопителей QNAP не исчерпывается банальным хранением файлов пользователя. В прошивке штатно представлено множество различных модулей, позволяющих использовать NAS для разработки и хостинга web-сайтов, для раздачи медиаконтента на сетевые плееры, в качестве системы видеонаблюдения и других задач. Настройки приложений собраны в группе страниц «Приложения».

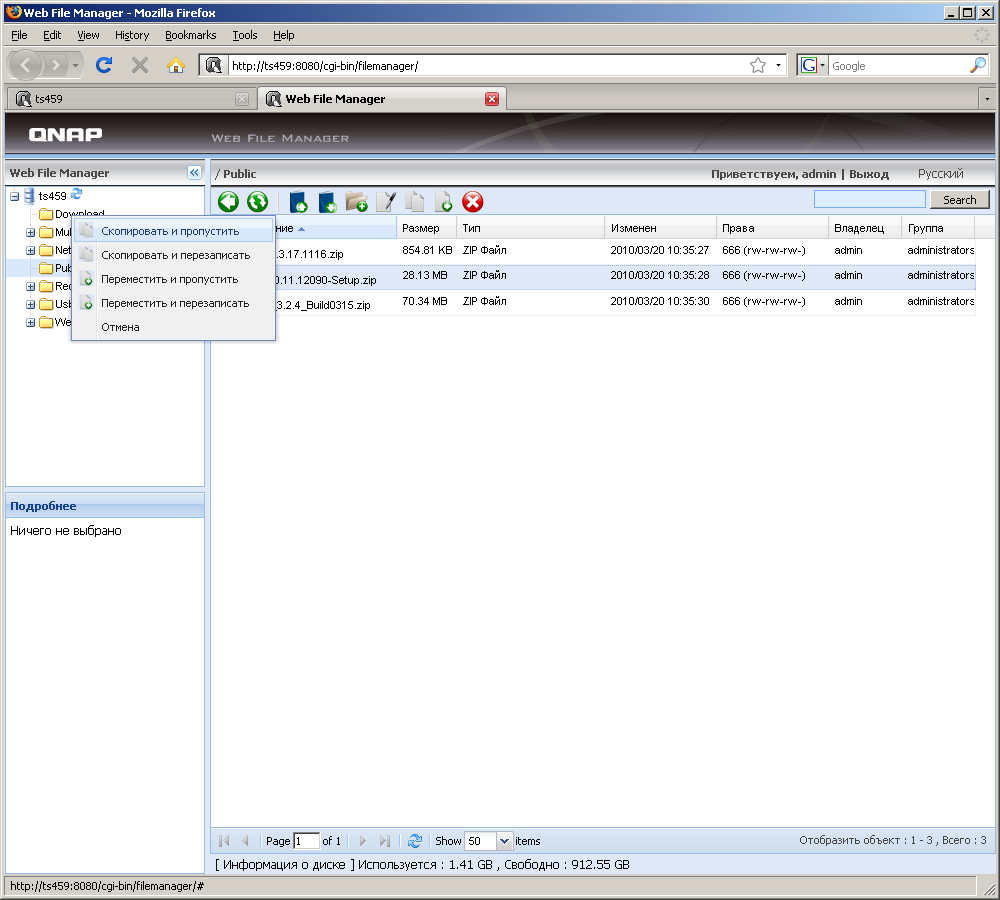

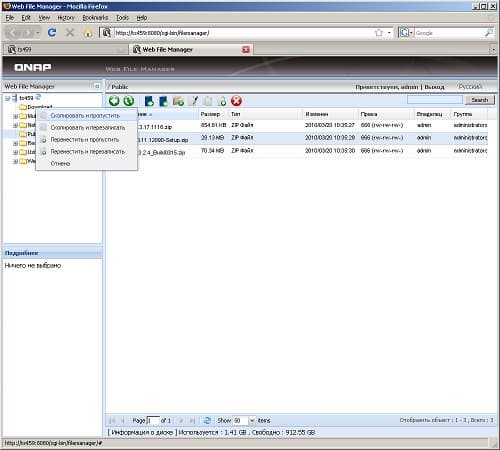

Первой интересной и популярной функцией является менеджер файлов, работающий через браузер. Он позволяет полноценно управлять файлами (включая скачивание и загрузку) с любого подключенного к Интернету компьютера и поддерживает метод «Drag-and-Drop».

Вторая функция — «Медиасервер». Звучит громко, но в реальности это просто модификация файлового менеджера с дополнительными возможностями по организации работы с фотографиями. Здесь можно использовать собственную базу данных пользователей и устанавливать им права для доступа к альбомам (то есть директориям в общей папке Multimedia).

Продолжая тему мультимедиа, упомянем сервер iTunes и UPnP AV/DLNA. «Яблочный» сервис позволяет хранить на сетевом накопителе медиабиблиотеку и обращаться к ней с установленной на компьютере соответствующей программы. Русские теги в файлах обрабатываются корректно, если они имеют кодировку Unicode. Также используются вложенные изображения.

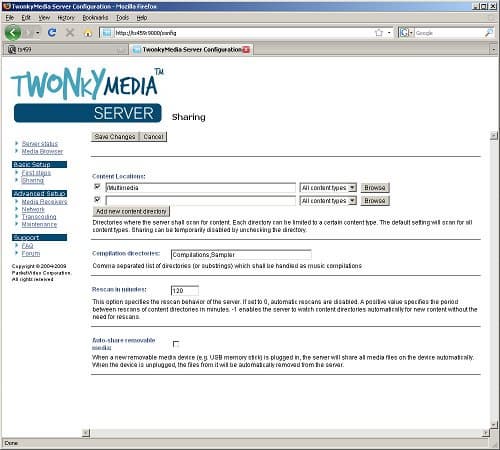

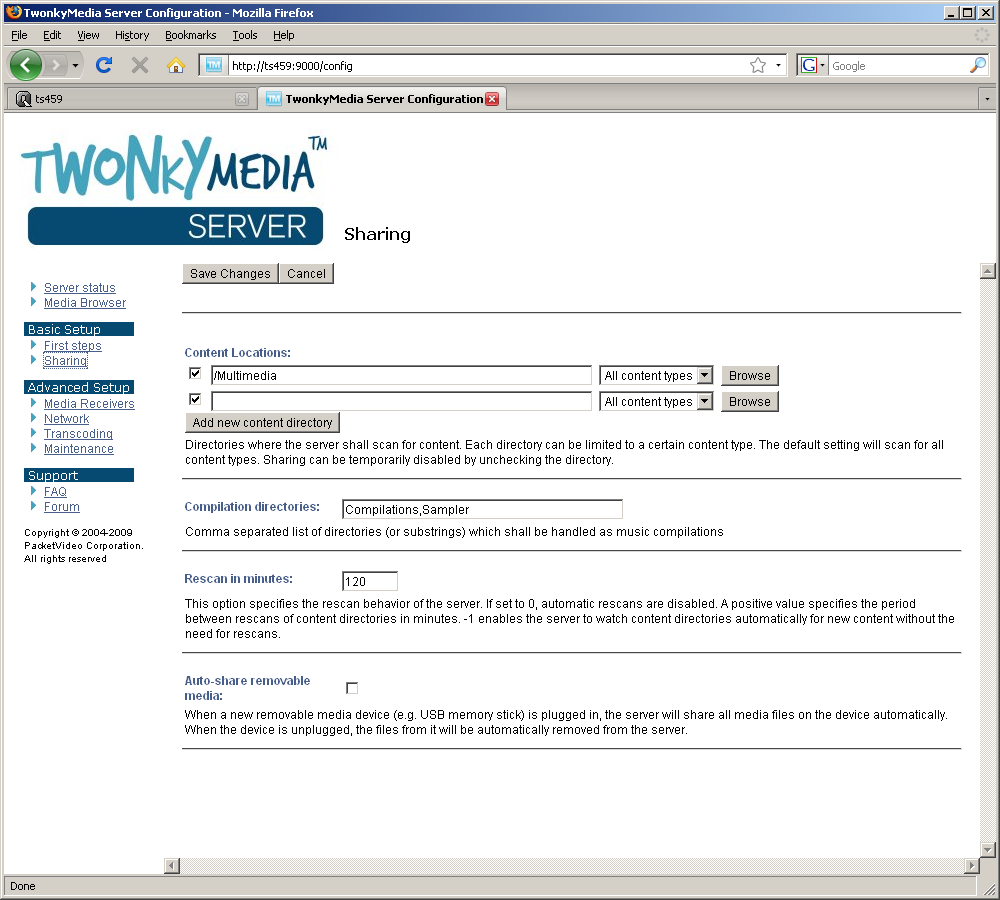

Для реализации UPnP/DLNA-сервера используется программа TwonkyMedia, продолжающая оставаться одним из наиболее функциональных и удобных решений. В использованной нами прошивке была интегрированная версия сервера 5.1.2. Кроме широкого спектра поддерживаемых медиаформатов и медиаплееров, программа интересна возможностью индексации любых директорий на накопителе, а не только заранее заданных. Кроме работы с файлами пользователя, сервер предлагает также несколько интернет-сервисов — Flickr, Picasa, SHOUTcast и YouTube.

Поскольку базовое программное обеспечение для создания web-сервера уже есть в устройстве, то предоставление возможности разработчикам создавать свои сайты выглядит вполне логично. К услугам желающих создать сложный проект предлагаются интерпретатор php и СУБД MySQL. Другие среды разработки и оболочки, такие как Python и phpMyAdmin могут быть установлены пользователем самостоятельно.

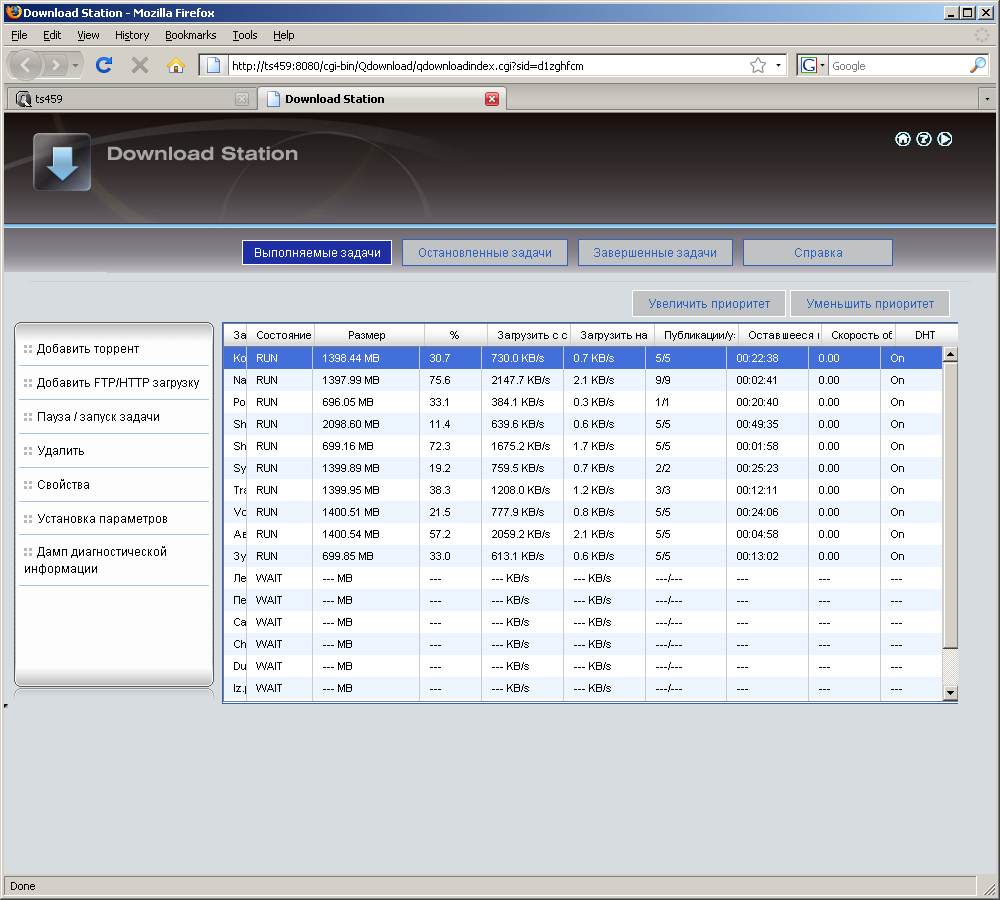

Одной из наиболее часто используемых функций сетевых накопителей является работа в качестве автономной станции загрузки файлов. TS-459 Pro поддерживает протоколы FTP, HTTP и BitTorrent. Управление задачами осуществляется через web-интерфейс или же специальную программу QGet. Из параметров для торрент-клинета есть выбор портов, максимального числа задач, ограничение скоростей и автоматическое перенаправление порта на роутере через UPnP. Сервис может работать постоянно или в указанные временные интервалы, общие для всех дней недели. После окончания загрузки файлы могут раздаваться в течение указанного пользователем времени. Также есть управление приоритетами и поддержка DHT. В качестве клиента работает программа rTorrent с дополнительными утилитами управления. Очень странно выглядит ограничение в десять активных задач для данного высокопроизводительного устройства. Мы попробовали найти предел по скорости загрузки, но он оказался совпадающим с возможностями доступного интернет-канала (до 9 МБ/с на десятке задач). В этом режиме мониторинг показывал практически 100% загрузки процессора устройства, однако в реальности не все так плохо — скорость чтения и записи файлов по сети, измеренная в этот момент, составляла 30-40 МБ/с.

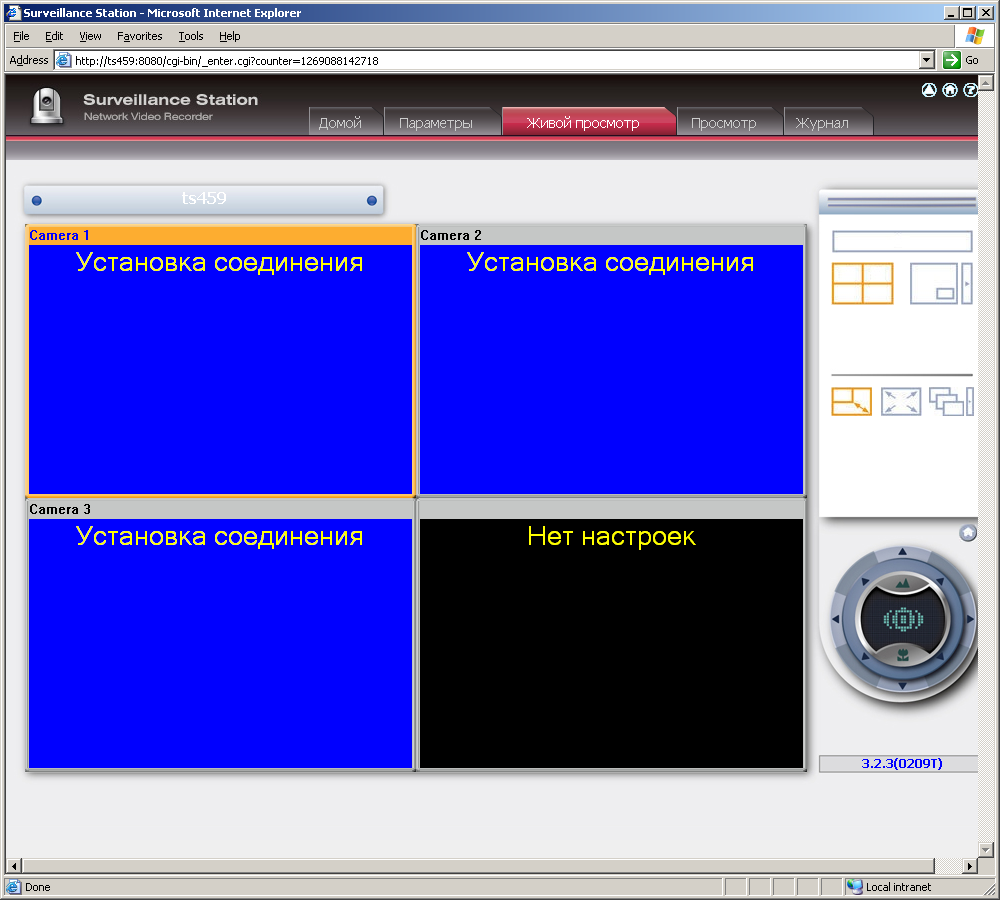

Последний модуль, который сегодня не так уж редко встречается в сетевых накопителях — станция видеонаблюдения для IP-видеокамер. Несмотря на то, что у QNAP есть отдельная линейка специализированных устройств, в своих NAS она тоже реализует эту функцию. Рассматриваемая модель позволяет работать сразу с четырьмя камерами без приобретения дополнительных лицензий. Список совместимых моделей насчитывает более сорока устройств. Поддерживаются камеры с форматами записи MJPEG и MPEG4. Предусмотрено использование нескольких режимов записи — постоянный, по расписанию и по детектору движения. Наиболее существенной частью комплекса являются собственно видеокамеры, так как именно они определяют значительную часть функционала. Поэтому при построении системы видеонаблюдения желательно начать именно с выбора IP-камер. Несмотря на то, что устройство может работать и с большинством MJPEG моделей, некоторые функции будут для них недоступны. Полноценное использование системы потребует браузера Internet Explorer и установки нескольких специальных плагинов.

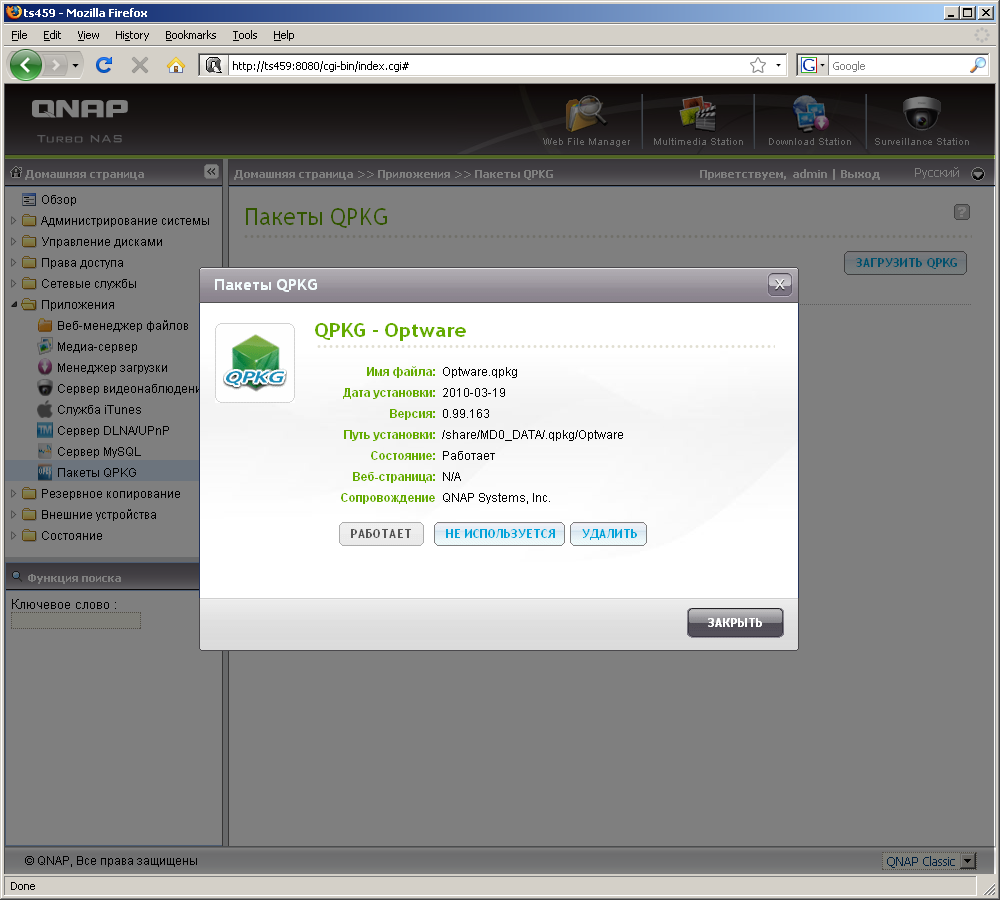

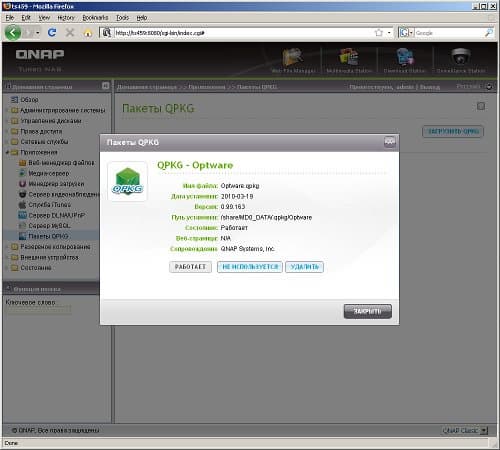

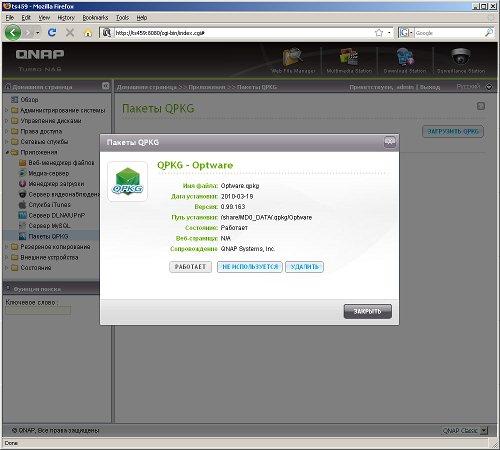

Даже учитывая богатую функциональность NAS «из коробки», производитель предусмотрел две технологии для дальнейшего наращивания возможностей — установка программ в виде готовых пакетов через web-интерфейс и полный доступ к консоли устройства. Из присутствующих в формате QPKG модулей упомянем Asterisk, Java, Python, Xdove, WordPress, Joomla и MLDonkey.

Если же использовать консоль, то можно установить практически любые программы — тем более, что платформа TS-459 является x86-совместимой. В качестве компромисса можно установить через QPKG систему Optware, а потом через консоль добавлять в нее нужные пакеты.

Производительность

Уже по описанию аппаратной начинки было понятно, что перед нами — явный претендент на звание одного из наиболее производительных сетевых накопителей. К сожалению, наша методика не включает в себя тесты в мультизадачном режиме — когда пользователю требуется не только быстро прочитать или записать данные, но и сделать это одновременно с работой встроенных в накопитель сервисов, например автономной загрузки файлов. Мы постараемся расширить в ближайшее время набор тестов, а пока снова используем привычный там Intel NASPT.

Для проведения тестирования в устройство устанавливались жесткие диски Seagate Barracuda 7200.11 (ST3500320AS). Настройки сетевого накопителя минимальны — создание тома нужного типа, программирование пользователя и выдача ему полных прав на одну из общих директорий. Во время тестов также была активирована Jumbo Frames с максимально возможным размером кадра. Клиентом выступал достаточно производительный ПК с двухъядерным процессором и гигабитным сетевым адаптером, работающий под управлением Windows Vista. Подключение осуществлялось через гигабитный коммутатор также с поддержкой Jumbo Frames.

На первом графике мы можем оценить возможный эффект от увеличения числа дисков в томах RAID0.

Как видно по графику — добавление дисков в массив с чередованием практически не влияет на производительность. Это говорит о том, что ограничителем выступает уже аппаратная платформа сетевого накопителя. Хотя здесь не все так однозначно — максимальные реальные скорости чтения и записи на потоковых операциях — 100 МБ/с и 110 МБ/с соответственно — вплотную приближаются к пределу пропускной способности гигабитного сетевого интерфейса. Уже по этим цифрам видно, что вектор развития сетевых накопителей должен в ближайшее время измениться — производительность достигла своего предела в расчете на порт. Теперь самое время работать не столько над наращиванием «фич», сколько над доступностью устройств для массового потребителя. Тем более что основное, за что берут деньги — стабильно работающую прошивку, — уже можно не менять.

Однако отказоустойчивые массивы создают все-таки больше нагрузки на центральный процессор. Посмотрим, остался ли у нас запас в этом случае.

Если исключить из рассмотрения не очень интересный для четырехдисковых устройств режим RAID6, то потери от пересчета контрольных сумм составили всего около 10%. Так что даже в RAID5 мы имеем до 90 МБ/с на чтение и до 100 МБ/с на запись. Эти внушительные цифры подтверждают желание TS459 Pro забраться на вершину.

Выводы

Можно поздравить QNAP — их новая платформа показывает великолепные скоростные показатели. По работе с отказоустойчивыми массивами TS-459 Pro выходит в лидеры среди протестированных нами к этому моменту устройств. Правда, их основной конкурент в этом году наконец решился попробовать платформу x86, так что, возможно, он сможет что-то противопоставить TS-459 Pro. Но до того момента, как он доберется до нашей лаборатории, говорить о чем-то конкретном преждевременно. А пока мы называем именно рассмотренную модель самым производительным устройством. Аналогичные оценки будут относиться и к ее старшим братьям — TS-659 Pro и TS-869 Pro, которые могут рассчитывать на неплохое рабочее место не только на рынке SOHO, но и у SMB/SME.

Если же говорить о функциональности, то и тут производитель продолжает подтверждать свое присутствие в группе лидеров — к услугам пользователя качественный медиасервер, система управления файлами через браузер, станция видеонаблюдения и готовые к установке дополнительные пакеты. Несколько грустно смотрится штатная станция загрузки файлов, однако относительно несложно заменить ее на более функциональный клиент.

Обязательно стоит отметить аппаратные возможности по расширению — накопитель оборудован двумя сетевыми портами, имеет пять портов USB 2.0 и два eSATA.

Официально рассмотренная модель (как и почти все в сериях старше TS-x10/TS-x19) позиционируется именно на рынок малого бизнеса и корпоративных клиентов. Так что установленная производителем стоимость около $1200 смотрится здесь вполне допустимо. Хотя и требовательным домашним пользователям, не испытывающим существенных финансовых ограничений, устройство может подойти. Также не стоит забывать, что большая часть этой суммы относится к стабильно и быстро работающей прошивке, что для рассматриваемого класса устройств «настроил и забыл» не менее важно, чем аппаратная начинка.

Средняя розничная цена рассмотренной модели в Москве, актуальная на момент чтения вами данной статьи, составляет: Н/Д(0).





Благодарим компанию Koodoo за предоставленное на тест оборудование.


Благодарим компанию ELKO за предоставленные для проведения тестирования жесткие диски.
