Сетевой накопитель Promise SmartStor NS2300N


Promise SmartStor NS4300N был одним из первых сетевых накопителей, обзор которого публиковался на нашем сайте. С того времени прошел уже почти год, и сегодня в нашей лаборатории «младший брат» этой модели — сетевой накопитель NS2300N.

Основные отличия данной модификации — два отсека для дисков вместо четырех, внешний блок питания, один вентилятор и один порт USB. Остальные спецификации практически совпадают: RAID0/RAID1/отдельные диски, гигабитный сетевой порт, SMB/FTP/NFS, принт-сервер, порт для USB-накопителя. Возможно расширение функциональности с использованием дополнительных модулей — сервер DLNA, сервер iTunes, станция загрузки файлов по протоколам FTP/HTTP/BitTorrent/eMule.

Комплект поставки

В плотной картонной коробке, оформленной в темно-синих тонах, покупатель обнаружит: сам накопитель, блок питания и кабель, сетевой патч-корд, рамки для дисков с шурупами, компакт-диск и краткое руководство пользователя. Последнее — многоязычное, русский язык присутствует. Полной электронной версии на русском языке нет.

Внешний вид

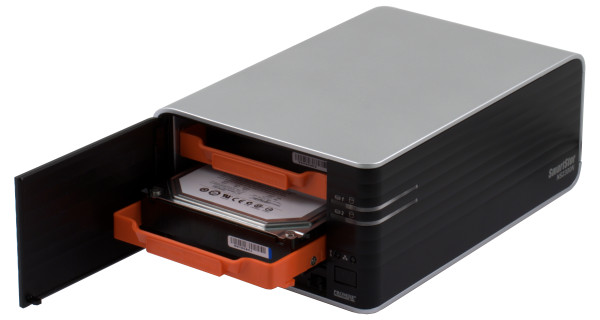

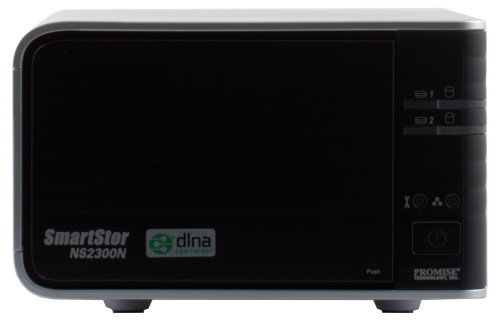

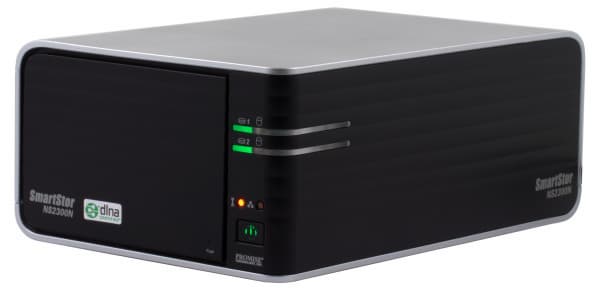

Накопитель унаследовал дизайн от старшего брата — NS4300N. Внешняя часть корпуса выполнена из качественного пластика. Основные цвета — серебро и черный. На передней панели находится крышка дисковых отсеков с защелкой. При необходимости, диски можно менять, не выключая накопитель. Индикаторы состояния винчестеров имеют два сегмента, первый из которых показывает статус диска, а второй — активность. Кнопка включения питания имеет встроенный светодиод. Над ней присутствуют: индикатор активности сети и состояния системы. В рабочем состоянии индикаторы имеют спокойный зеленый цвет.

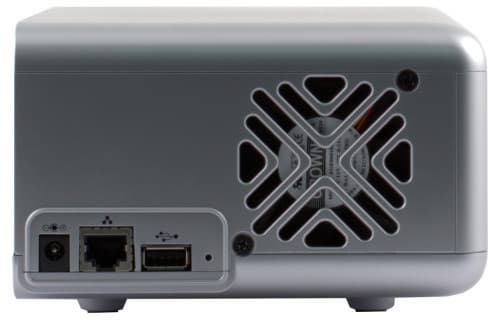

Разъемы сети, питания, кнопка сброса и один порт USB расположены на задней панели. Здесь же находится и решетка 60 мм вентилятора. Скорость его вращения автоматически устанавливается в зависимости от температуры, и если она не превышает 40 градусов, то он может совсем остановиться. Поступление воздуха происходит из отверстий на дне, в передней части. Устройство получилось очень тихим и достаточно холодным.

Несколько смутило присутствие только одного порта USB. Пожалуй, для домашнего применения этого мало. Особенно если использовать еще и принтер.

Внутреннее устройство

В качестве центрального процессора накопителя используется MPC8313 от компании Freescale, работающий на частоте 333 МГц. По современным меркам, это не очень производительная модель, так что, возможно, результаты тестов скорости будут не велики. Объем оперативной памяти составляет 128 МБ, а флеш имеет размер в 32 МБ — неплохие показатели для домашнего двухдискового накопителя, но, конечно, многое зависит от программных компонент. Работу дисков обеспечивает Promise PDC20771, установленный на шину PCI. Хотя центральный процессор имеет встроенные сетевые контроллеры, в данной модели используется внешний чип Realtek RTL8169SC. Порт USB реализован интегрированным в процессор контроллером, так что, возможно, это одна из причин, почему он только один.

Сборка и настройка

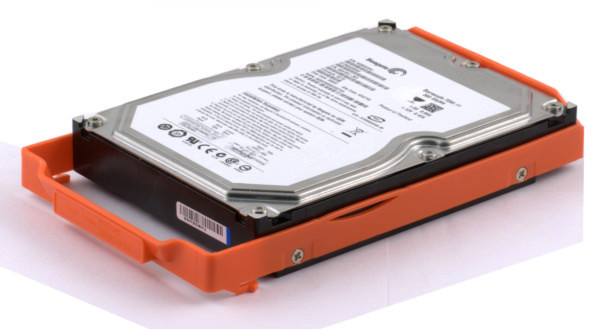

Сборка заключается в креплении дисков на рамки и в установке их в накопитель. Рамки выполнены из пластика, и только на первый взгляд хрупкие, однако, на самом деле, — достаточно крепкие даже для многократных установок.

После включения и загрузки устройства, можно попробовать найти его в сети по имени или по IP-адресу. Также можно использовать описанную далее программу SmartNAVI.

Основной вариант управления и настройки — классический Web-интерфейс. Присутствует качественная локализация. Доступа с шифрованием трафика нет. Таймаут на автоматический выход — десять минут. Поменять его нельзя. Вход от имени пользователя позволяет самостоятельно поменять пароль, посмотреть состояние услуг (протоколов), имя системы и дисковую квоту.

Администратору доступны все пункты меню с настройками. Они расположены в левой части окна, в раскрывающихся списках. Первым идет мастер настройки, позволяющий быстро ввести накопитель в работу.

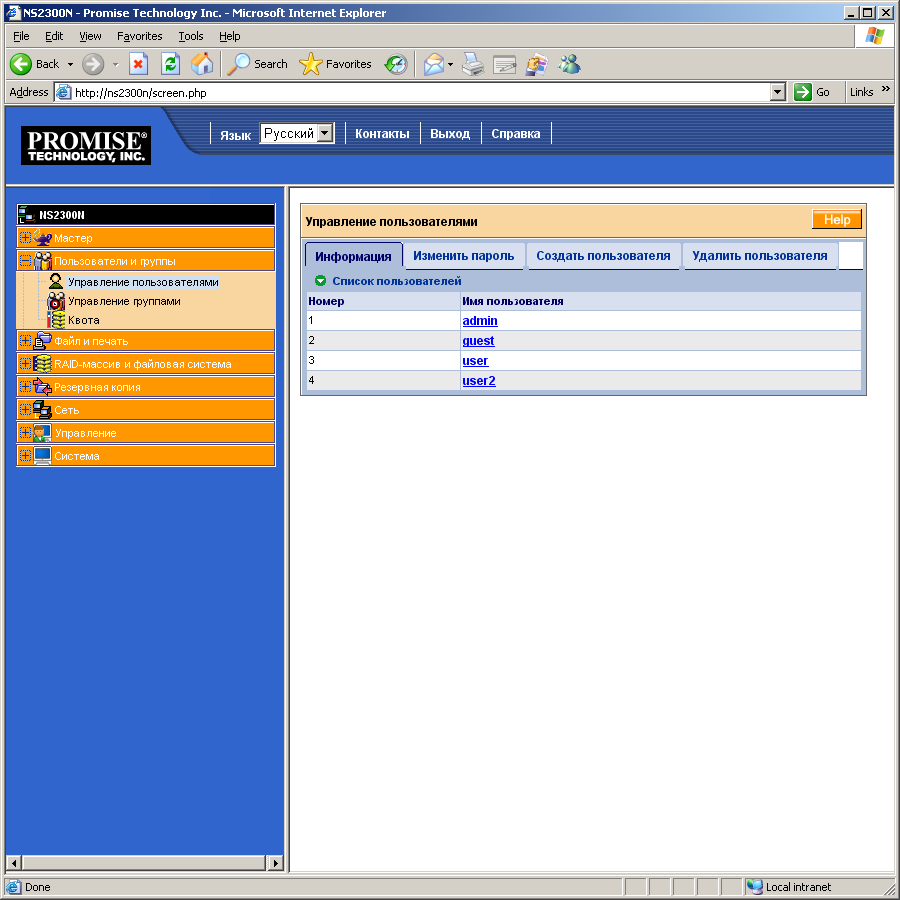

Второй пункт отвечает за управление пользователями и группами. Также здесь устанавливаются квоты дискового пространства для них. Отметим, что системной группы «users» нет, что в некоторых ситуациях упрощает работу по установке прав доступа. Предустановленные пользователи включают в себя администратора и гостя. Причем второй присутствует в списках назначения прав.

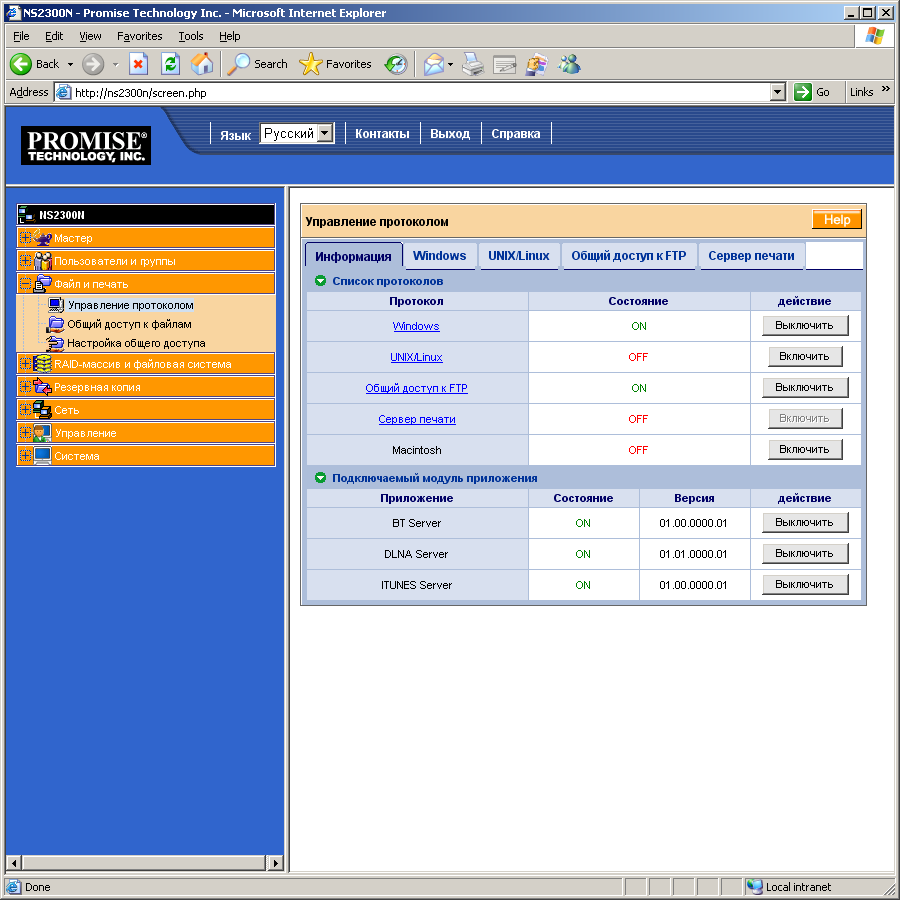

Следом идет группа настроек сетевых протоколов. Первая страница позволяет глобально включать и выключать поддерживаемые устройством протоколы и установленные дополнительно модули. Следующие закладки содержат настройки каждого сервиса отдельно. Для Windows выбирается сетевое имя, рабочая группа или домен. Для NFS (UNIX/Linux) — членство в домене NIS. Сервису FTP можно указать порт управления, диапазон портов для пассивного режима (очень полезная настройка в случае необходимости предоставления удаленного доступа через NAT-роутер) и кодовую страницу. Сервер печати в тестируемой версии прошивки (1.03.0000.07) не работает.

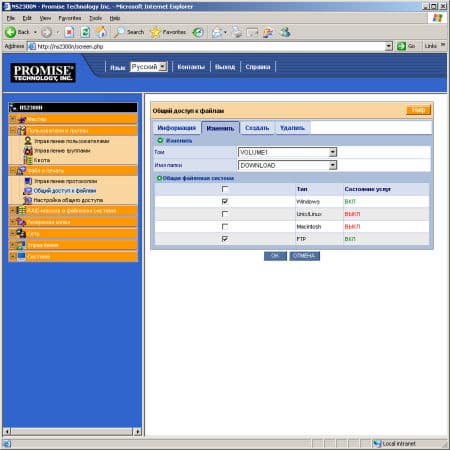

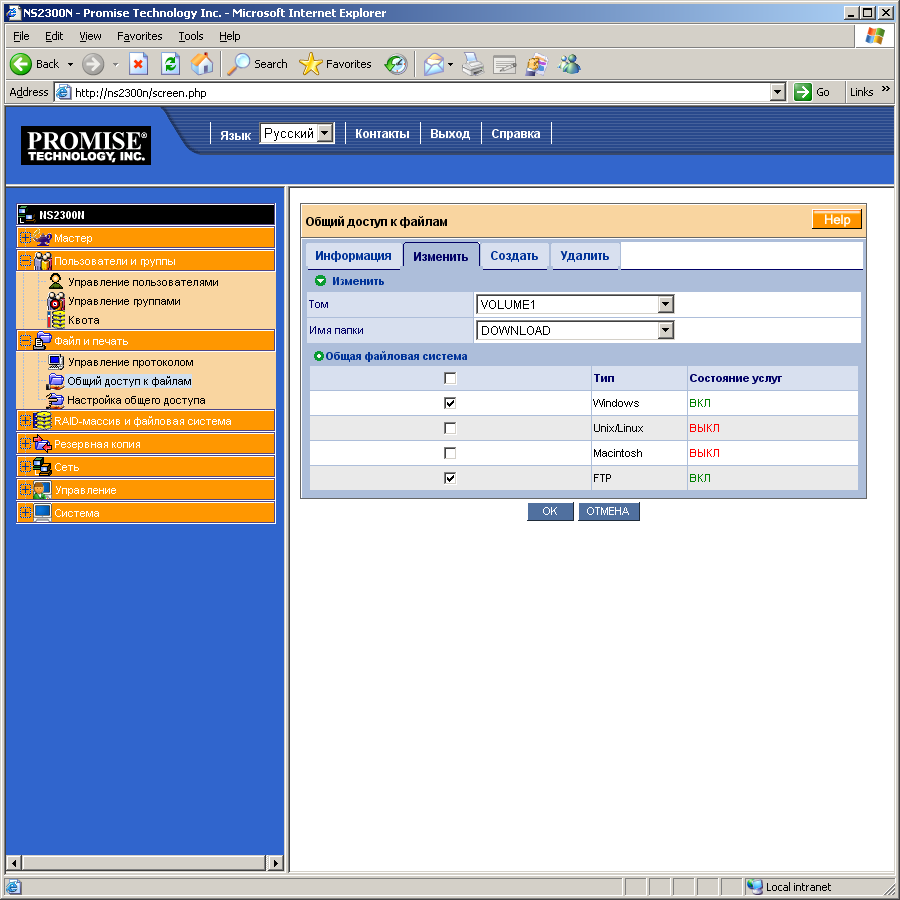

Управление сетевыми ресурсами происходит в два этапа. На первом этапе можно для конкретных папок выбрать необходимые протоколы (с учетом установленных ранее глобальных настроек). На втором — уже выбираются определенные права для сочетания «ресурс-пользователь/группа». Для Windows можно выбрать запрет, только чтение, чтение и запись. В случае NFS предусмотрен только список адресов (именно адресов, а не диапазонов), при этом права всегда «чтение и запись». Несмотря на то, что у FTP есть отдельная вкладка для настройки прав, в реальности она дублирует первую (для Windows).

Отметим, что по-умолчанию устройство создает папку public. Причем, ее нельзя удалить или установить права, однако можно просто «отключить» от нее все протоколы. Кроме того, для каждого пользователя также создается одноименная личная папка с полным доступом для данного пользователя.

Плагины автоматически при установке могут сделать себе собственные папки. В частности, для сервиса загрузки файлов используется download, а для мультимедиа сервера — music, photo и video. Сами модули устанавливаются в папку pluginapp, что позволяет пользователю при определенных знаниях легко получить telnet-доступ к устройству.

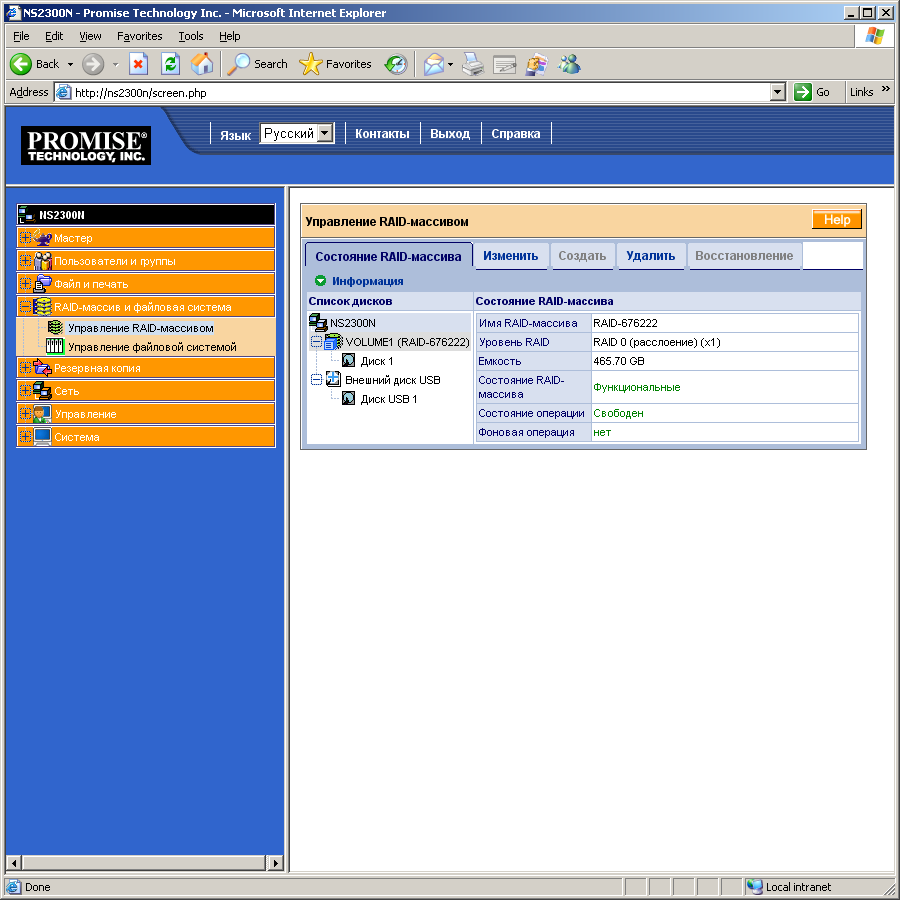

Управление дисками и томами разделено непосредственно на RAID-тома и на файловую систему на них. Причем, второй пункт только отображает текущий и свободный объем на томе. Работа с RAID обычна — создать, изменить, удалить и восстановить. Никаких проверок массивов и файловых систем не предусмотрено. Из возможностей миграции без потери данных есть только одна — с одного диска на зеркало.

Если попробовать отключить один из дисков RAID1 во время работы, то накопитель будет сигнализировать о неисправности лампочками, динамиком, сделает запись в логе и отправит сообщение на e-mail. После обратного подключения диска начинается восстановление массива. Узнать о завершении процесса можно как из логфайла, так и по сообщению по электронной почте. На синхронизацию тестовых 500 ГБ дисков ушло около четырех часов. Во время процесса восстановления можно работать с накопителем по сети.

Даже одиночные диски используют LVM, так что, в случае необходимости получения доступа к файлам, потребуется чуть больше действий. Однако с использованием правильного LiveCD с Linux проблем с доступом к данным нет. Основная файловая система на разделах — Ext3.

Пункт «простое резервное копирование» отвечает за работу кнопки на лицевой стороне накопителя. Кроме питания она также может использоваться для бекапа данных с компьютера на накопитель. К сожалению, в документации об этом режиме ничего не сказано, а не очень точный метод проб и ошибок показал, что при нажатии запускается заданное в описанной далее программе SmartNAVI задание.

Сетевые настройки также не отличаются от других моделей. Параметры IP можно задать вручную или получить от DHCP-сервера. Поддерживаются Jumbo Frames размером до 7000 байт. На статусной странице можно узнать текущую скорость соединения. К сожалению, MAC-адрес устройства через Web-интерфейс узнать нельзя.

Группа «Управление» позволяет посмотреть лог устройства (на наш взгляд, не очень подробный - в основном, события относятся к состоянию массивов), настроить отправку их по электронной почте на несколько адресов (возможна SMTP-авторизация и указание отправителя), обновить прошивку, установить или удалить плагин (требуется переписать его сначала в одну из общих папок на накопитель), отключить звуковые сигналы и настроить работу с UPS. Из источников бесперебойного питания поддерживаются, в основном, модели от APC.

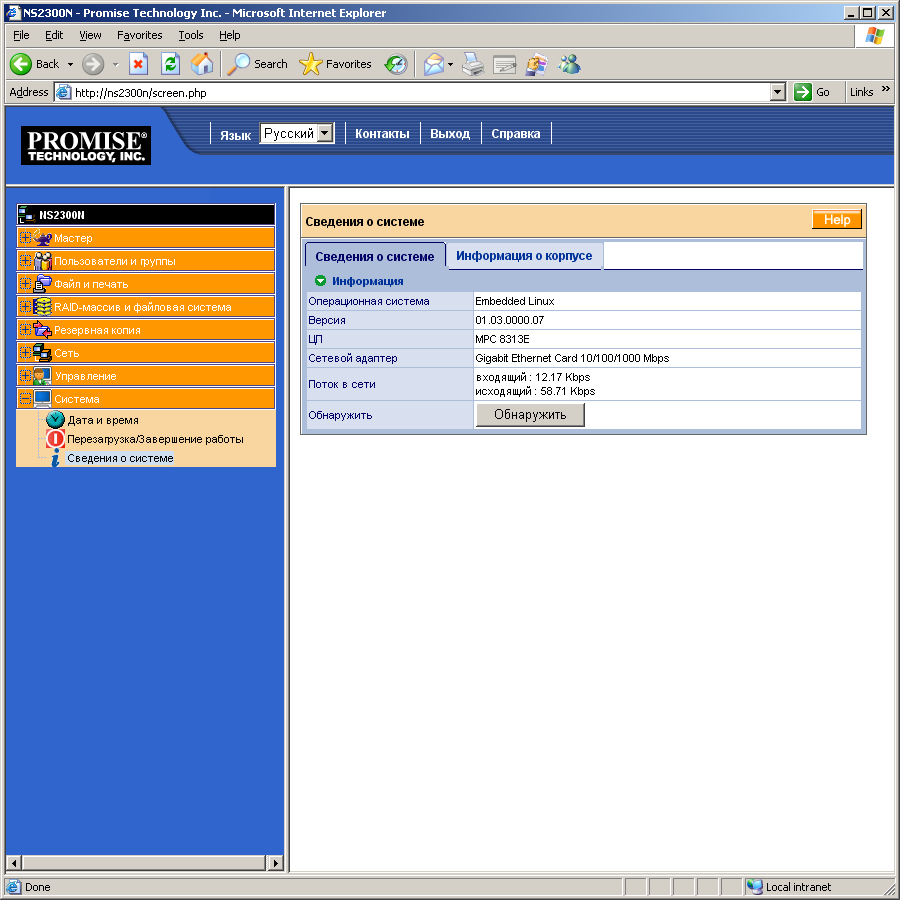

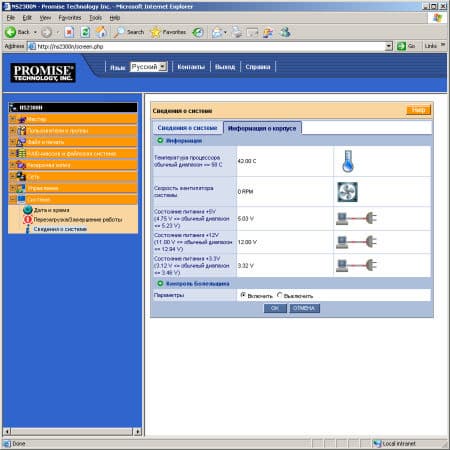

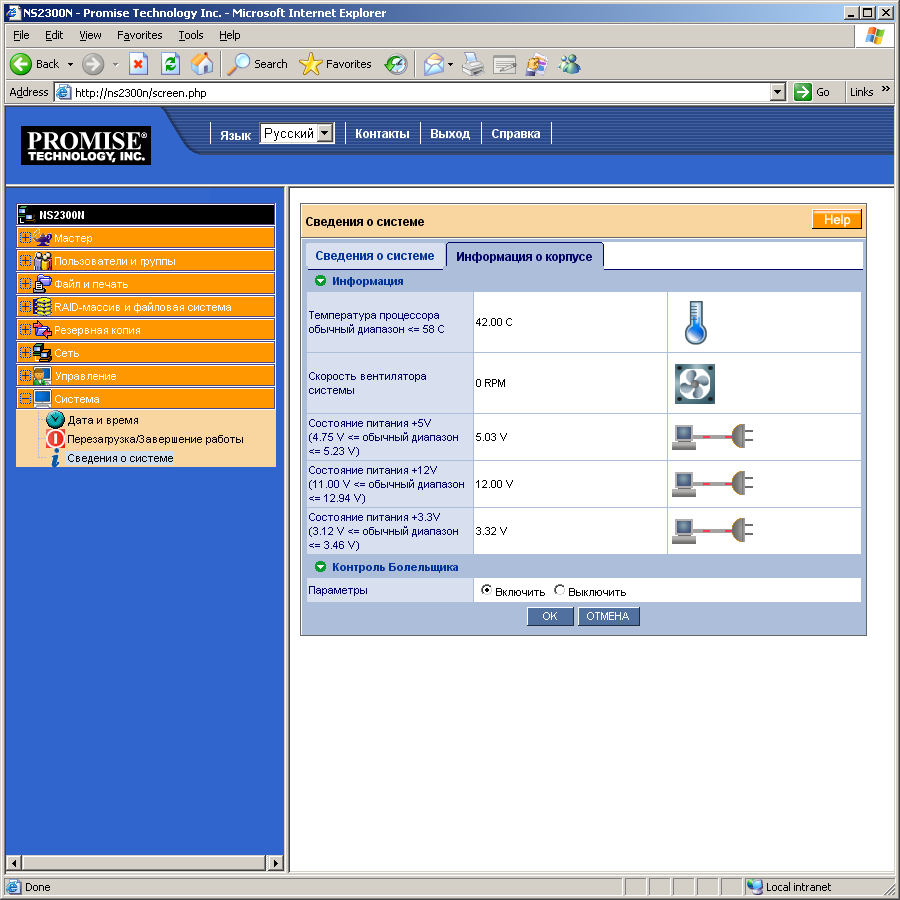

Несколько последних страниц собраны в группу «Система». Здесь можно установить часы (поддерживается синхронизация через Интернет), выключить или перезагрузить устройство, посмотреть некоторую информацию о накопителе. Последняя включает в себя: версию прошивки, тип процессора и сетевого адаптера, текущие скорости передачи данных по сети, температуру процессора, напряжение питания, скорость вращения вентилятора.

Набор настроек не выделяется из общего числа, отметим только отсутствие встроенных средств управления дополнительно устанавливаемыми модулями. Впрочем, если они не входят в базовую прошивку, то так обычно и бывает.

Подключаемые к порту USB накопители могут иметь файловые системы FAT32, Ext2/3 и NTFS. В последнем случае возможно только чтение информации. Попытка подключения двух накопителей через хаб не увенчалась успехом. Права на соответствующую внешнему накопителю папку поменять нельзя — доступ открыт для всех. Если на диске несколько разделов — монтируется только первый. Мощность порта не очень большая, питания на компактные 2,5″ модели HDD хватает не всегда. В процессе тестирования был замечен еще один не очень хороший эффект — записанные по сети на флешку файлы с русскими именами, на компьютере получили совершенно не читаемые названия и, наоборот, — то, что было записано на ПК, не читалось с NAS. Если на диске была NTFS, то русские имена файлов просто не видны по сети.

SmartNAVI

Для тех пользователей, которые по каким-то причинам не могут или не хотят использовать Web-интерфейс для настройки накопителя, компания Promise предлагает утилиту SmartNAVI. В настоящий момент она доступна в версиях для Windows XP/Vista и MacOS X (бета). Программа представляет собой приложение, написанное на Java, которая устанавливается вместе с ней. Как и Web-интерфейс, программа неплохо локализована.

Перед доступом к накопителю, пользователю необходимо авторизоваться. При этом можно зайти как обычным пользователем, так и администратором. В первом случае возможности настроек будут ограничены.

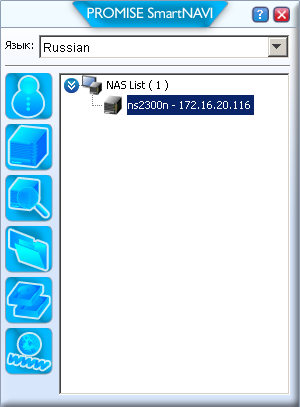

SmartNAVI состоит из нескольких модулей. Первый из них отображается на тулбаре и позволяет выбрать накопитель, подключить диск, включить звуковой сигнал для обнаружения конкретного экземпляра.

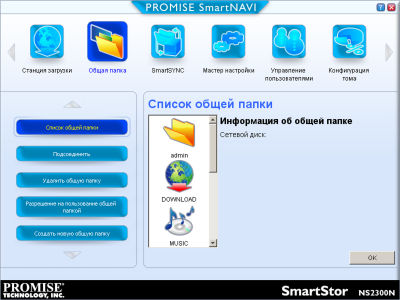

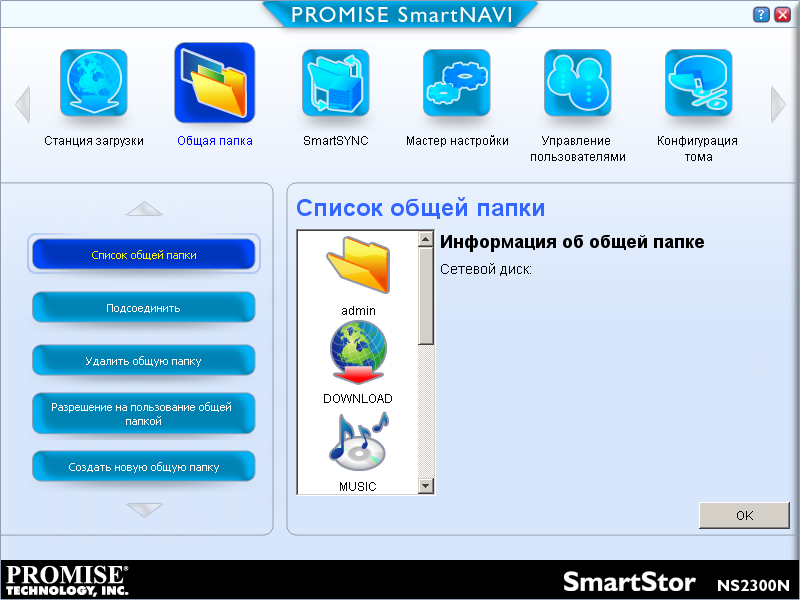

Второй модуль, вызываемый уже для отдельного NAS, позволяет пользователю использовать станцию загрузок, просматривать список общих папок и подключать нужные, запускать программу резервного копирования SmartSYNC, менять собственный пароль, узнавать информацию о томах.

Если использовать при входе администраторские права, то также добавляются и его функции: управление общими папками и пользователями, быстрая настройка NAS, установка и включение дополнительных модулей.

На наш взгляд, программа явно требует доработок — очень многие функции или работают странно или не работают никак. В частности, при загрузке второй задачи для BitTorrent, она не отображается в списке, а для первой не отображается ход выполнения. Если говорить о встроенной программе бекапа, то она позволяет выбрать папки и сделать резервную копию, однако не спрашивается, куда же она ее делает. Что интересно, данные даже можно восстановить, но, на первый взгляд, только в этой же программе. Исследование показало, что для работы этой функции используется автоматическое монтирование Z: на папку текущего пользователя SmartNAVI. Подобная «самодеятельность» характерна для программ начального уровня, какой, по сути, и является рассматриваемый вариант. Также стоит учесть, что создается только одна актуальная копия данных.

Дополнительные функции

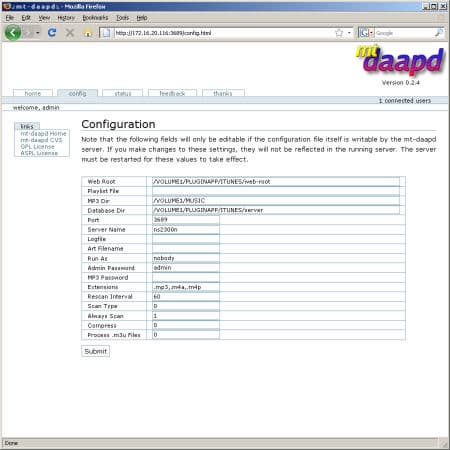

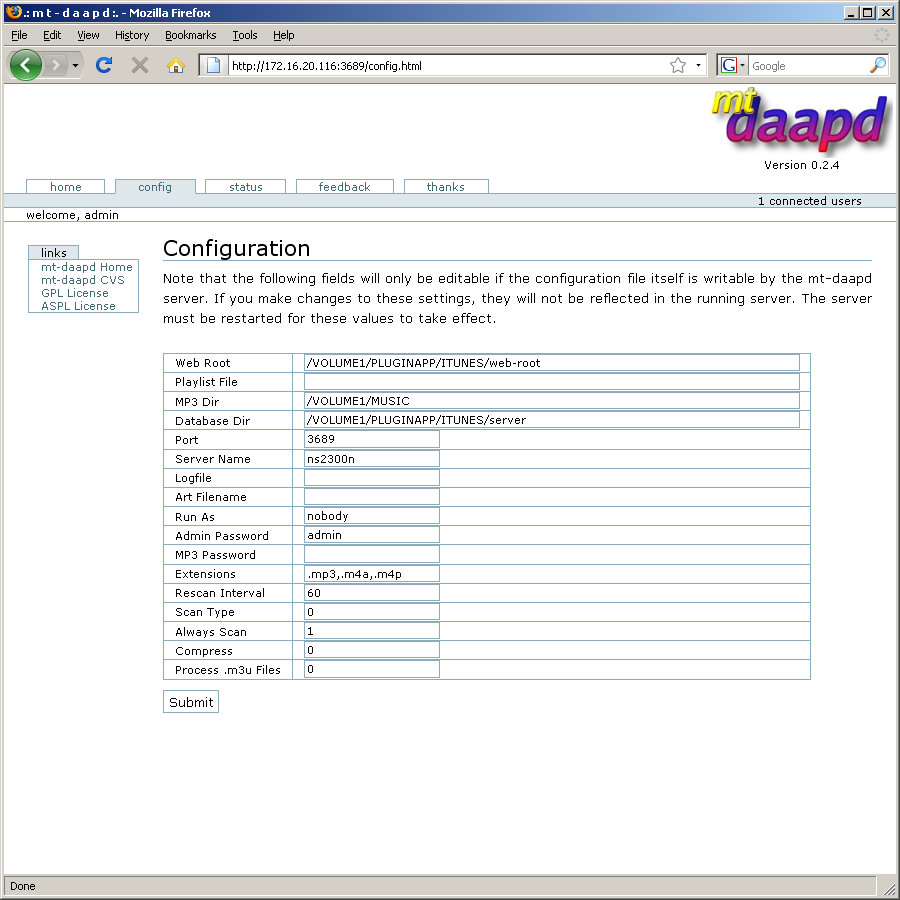

Как мы уже писали, на накопитель можно установить три плагина для расширения его возможностей. Самый простой из них — сервер iTunes. Он реализован программой Firefly Media Server (mt-daapd). Файлы индексируются по умолчанию только в папке music. Есть несколько способов ее настройки — во-первых, файл конфигурации (как и все остальные плагины) располагается в общей папке pluginapp, во-вторых, можно использовать Web-интерфейс по адресу http://<IP-адрес накопителя>:3689.

Функции сервера DLNA выполняет известная программа fuppes. До ее настроек добраться сложнее (директория с сервером скрыта), но с администраторскими правами так же возможно. В частности, подготовленный пользователь сможет поменять список публикуемых директорий и настроить несколько других параметров прямо в конфигурационном файле. Программа поддерживает стриминг многих форматов мультимедиа (mp3, mp4, wma, wmv, ogg, avi, mov и другие) на такие устройства, как Xbox360, PlayStation3 и другие. К сожалению, нам удалось попробовать ее только с Cyberlink PowerDVD, с которым она оказалась частично совместима. Папки для индексации из Web-интерфейса выбрать нельзя — работают только music, picture и video.

Клиент для загрузки файлов по протоколам FTP/HTTP/BitTorrent/eMule известен многим пользователями — это мультиплатформенная программа mldonkey. На вопрос, актуальный для пользователей рейтинговых систем, ответ положительный — все файлы после загрузки автоматически раздаются, пока пользователь не удалит задачу. Что касается одновременного числа загрузок, то по-умолчанию задано 20, но это можно изменить.

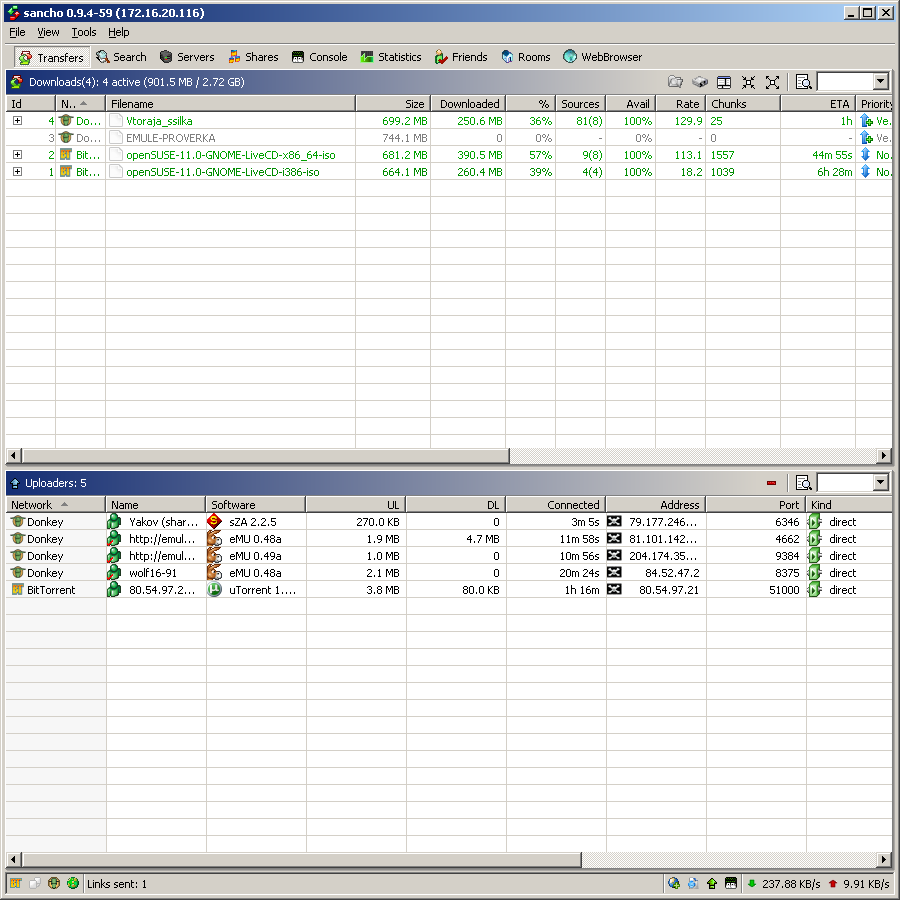

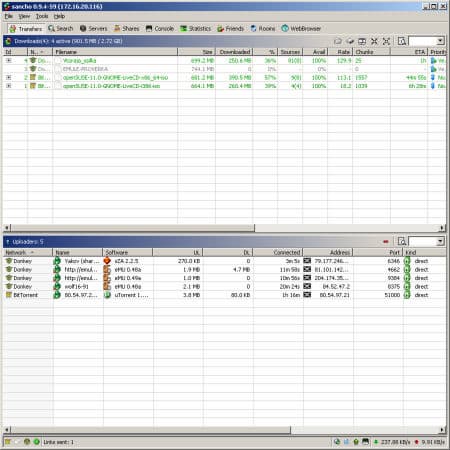

Управление заданиями для загрузки файлов штатной программой является непростой задачей, однако mldonkey позволяет использовать множество вариантов пользовательских интерфейсов — от телнет до графических приложений. Самым простым способом будет использование последнего варианта. На страничке проекта можно найти множество реализаций графического интерфейса. Для операционных систем Windows самый популярный вариант — Sancho. Он является не только удобным инструментом для работы с загрузками, но и позволяет детально настроить сам клиент. Так что если рассматривать встроенную в накопитель программу именно вместе с подобным интерфейсом, то, в принципе, получается неплохой вариант. Единственное, на что хотелось бы обратить внимание, так это на недостаточную производительность накопителя для работы с большим числом задач. В частности, во время тестов устройство явно показывало меньшую скорость работы по сравнению с другими моделями NAS. Кроме того, для неподготовленных пользователей настройка клиента через Sancho непроста, хотя нужно отметить, что предусмотрена интерактивная справка по всем параметрам. Подробнее о возможностях mldonkey можно узнать на сайте проекта.

Производительность

Тестирование скорости работы устройства мы провели с использованием жестких дисков Seagate Barracuda 7200.11 (ST3500320AS) и программы Intel NASPT на прямом гигабитном подключении к современному персональному компьютеру. Во время всех тестов была активирована технология повышения производительности Jumbo Frames. Напомним, что у NS2300N максимальный размер пакета составляет 7000 байт.

Полная таблица с результатами доступна в отдельном документе. На диаграмме приводятся частичные данные.

В тестах накопитель показал стабильные результаты независимо от размеров файлов и шаблонов работы с ними. Только тест «DirectoryCopyToNAS» неожиданно показал заметно меньшую, чем другие сценарии, производительность. Средняя скорость работы составляет 12-14 МБ/с. Это не очень много сегодня и совсем чуть-чуть выходит за рамки 100 Мбит/с сети, хотя мы тестировали накопитель на гигабитном подключении.

Что касается различных режимов RAID, то результаты вполне согласуются с теорией — RAID0 быстрее одиночного диска, а RAID1 почти от него не отличается.

Скорость работы с подключенными в порт USB накопителями не очень большая — для EXT3 максимальные скорости чтения и записи составляют 9 и 5 МБ/с, соответственно. С FAT32 скорость чтения чуть выше — около 11 МБ/с, однако запись катастрофически медленна — всего 0,6 МБ/с.

Выводы

Устройство оставило очень неоднозначное впечатление. С одной стороны — проверенный производитель, хороший дизайн и качество изготовления, тихая работа, а с другой — странная и медленная программа управления, явно недоработанные дополнительные модули, единственная версия прошивки, выпущенная еще весной.

Со своими прямыми обязанностями устройство, конечно, справляется неплохо. Однако современные домашние накопители отличаются присутствием дополнительных функций, таких, как медиасервер, станция автономной загрузки файлов, которые в рассматриваемой модели явно не дотягивают до требуемого уровня. Не говоря уже об отсутствии такой полезной возможности, как управление файлами через браузер.

Скоростные характеристики отличаются стабильностью независимо от размеров файлов, а по абсолютным цифрам находятся в среднем диапазоне для двухдисковых моделей.
