Высокопроизводительный сетевой
накопитель QNAP TS-459 Pro II


Компания QNAP находится в группе лидеров рынка сетевых накопителей. Модельный ряд из более чем сорока моделей — от простейших домашних однодисковых до корпоративных устройств на дюжину винчестеров — позволяет ей чувствовать себя достаточно уверенно. Однако конкуренты не стоят на месте, и для поддержания своего высокого статуса обязательно регулярное обновление линейки продуктов, даже если оно не обеспечивает никаких кардинальных изменений.

В частности, в этом году на смену высокопроизводительным устройствам серии TS-x59 Pro+ вышли модели TS-x59 Pro II на 4, 5 и 6 дисков. Отличий от предшественников у них совсем немного — возможность расширения объема оперативной памяти со стандартных 1 ГБ до 3 ГБ (путем установки второго модуля в предусмотренный слот), поддержка жестких дисков SATA III и встроенный контроллер USB 3.0 на два порта. В этом материале мы протестируем новую модель на четыре винчестера — TS-459 Pro II.

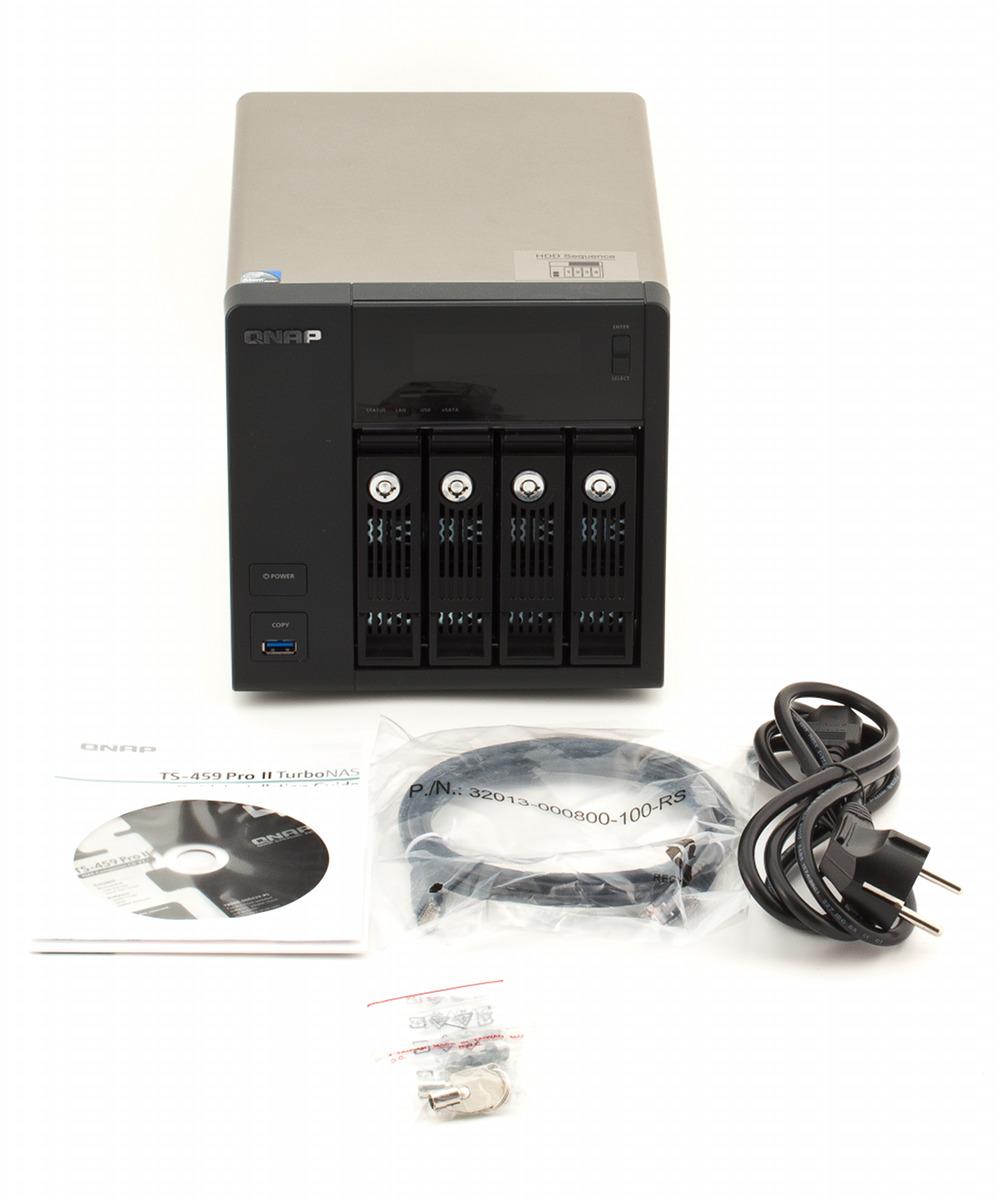

Комплект поставки и внешний вид

Интересно смотреть, как производители постоянно изменяют дизайн упаковки: в прошлый раз это был обычный картон с минимальным оформлением, а для обновленного устройства снова яркие изображения, технические описания и характеристики, возможности и сценарии использования. Похоже, что соответствующий отдел без дела не сидит. Хотя, на наш взгляд, на продажи это влияет слабо — все-таки мы говорим о достаточно дорогом устройстве, которое покупают осознанно, а не за красивую коробку.

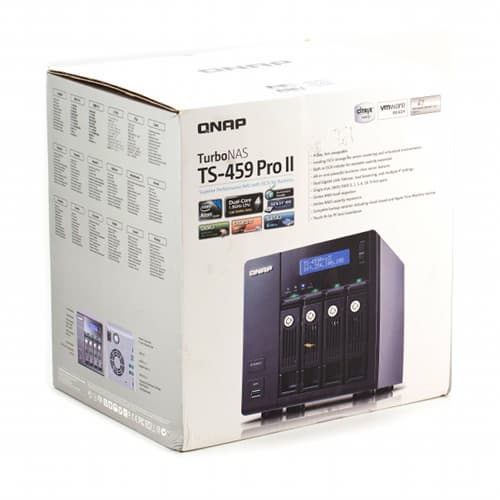

Упаковка сетевого накопителя QNAP TS-459 Pro II

Да и маловероятно, что на полке магазина для этого устройства найдется место — его размеры 30,5×25×31,5 сантиметров превышают таковые у многих современных ПК, являющихся более ходовым товаром. Комплект поставки не изменился — накопитель, кабель питания, два сетевых патч-корда, листовки, винты для крепления дисков (2,5″ и 3,5″), два ключа для дисковых отсеков, стандартный для QNAP комплект утилит и руководств на компакт-диске.

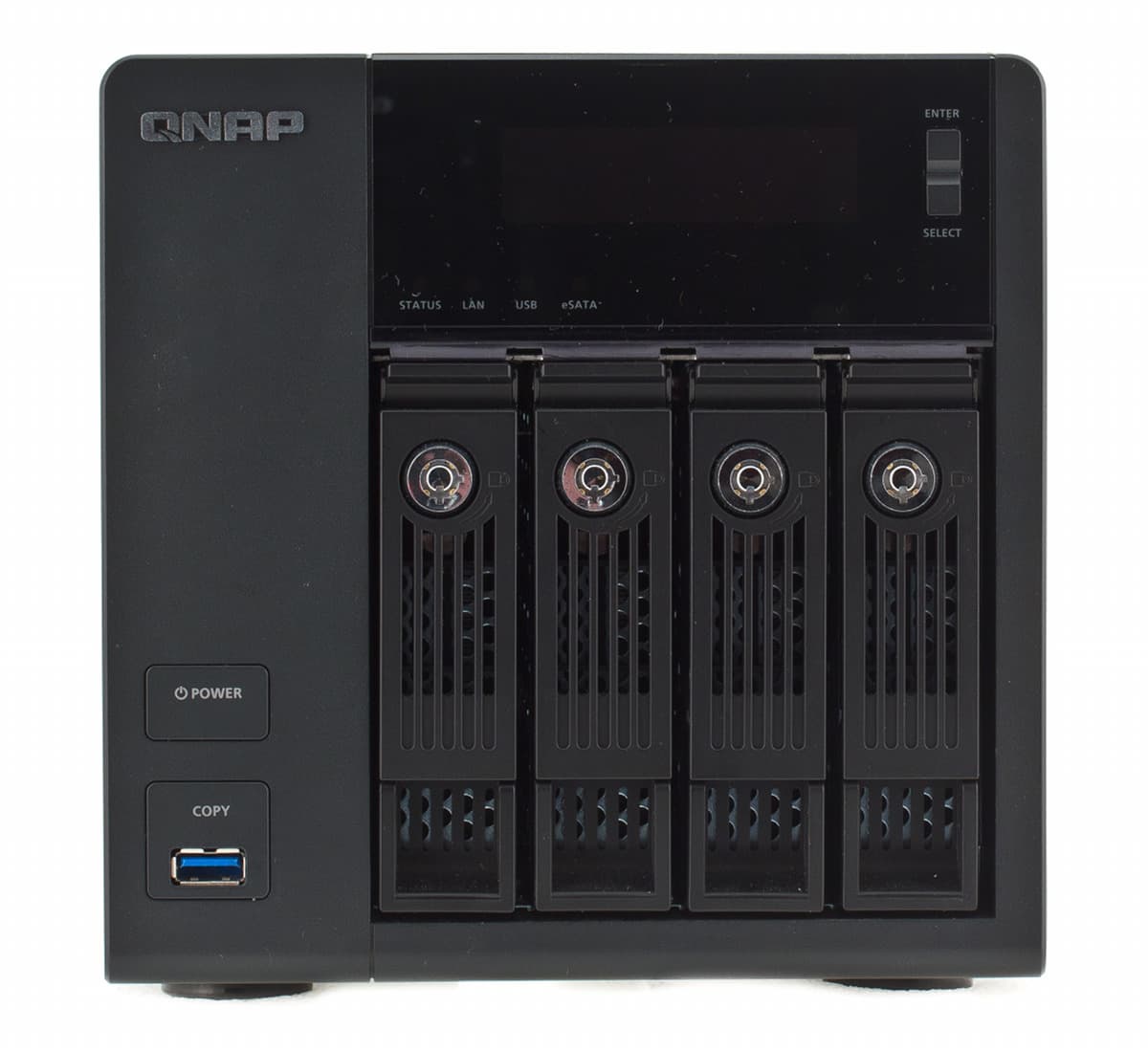

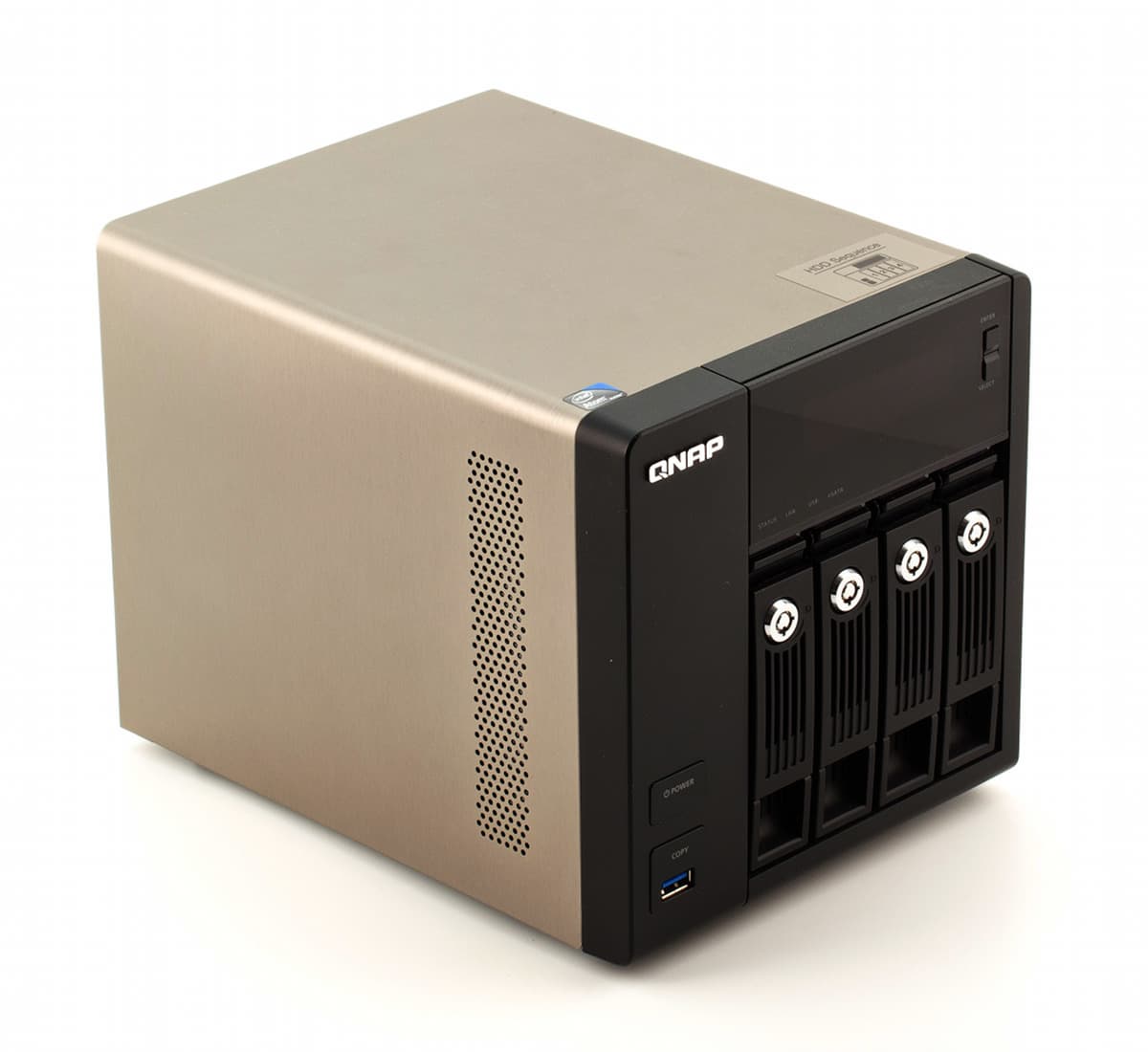

QNAP давно уже не менял внешний вид своих накопителей среднего и высокого уровня — выбранная ранее конструкция оказалась очень удачной и универсальной. Передняя панель устройства выполнена из черного пластика, отсеки для дисков с возможностью горячей замены имеют замки. Над винчестерами находится матричный двухстрочный дисплей и две кнопки управления.

Благодаря этим элементам управление системой немного упрощается — можно узнать текущие сетевые адреса, статус системы и массивов, при необходимости изменить некоторые параметры. Правда, делать это двумя кнопками очень неудобно, а наличие места позволяло расположить и большее их число. Дисплей в обычном рабочем состоянии выключен, так что для диагностики можно использовать светодиодные индикаторы — по одному на каждый дисковый отсек, статус, сеть, USB, eSATA. В левом нижнем углу находится кнопка выключателя питания и порт USB 3.0 с кнопкой копирования «вокруг» него. Несколько спорное решение с точки зрения эргономики.

Кожух устройства сделан из алюминия и имеет темно-серый цвет.

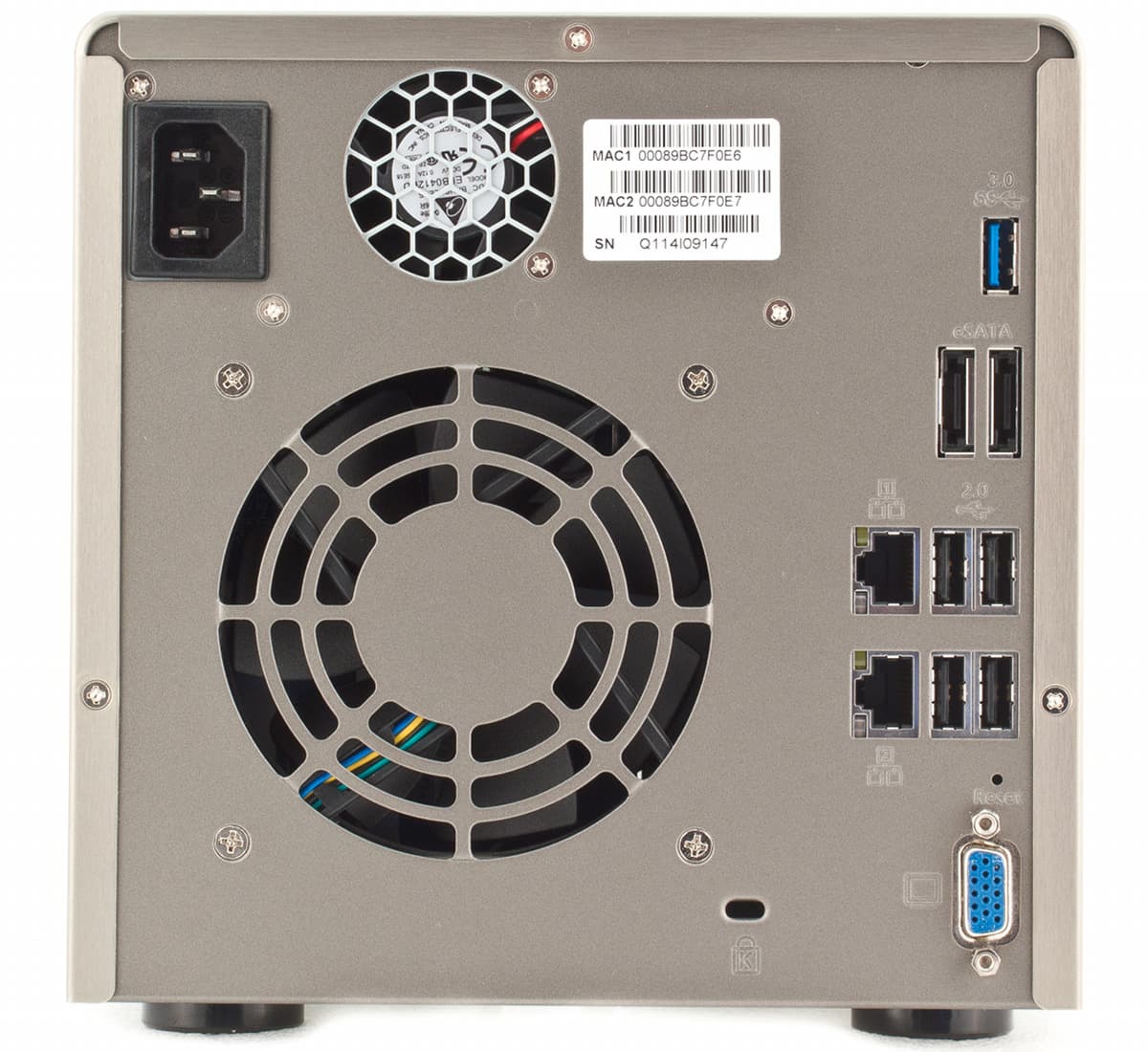

На задней панели больше всего места занимает основной вентилятор системы охлаждения (92×25 мм). Встроенный блок питания имеет свой компактный вентилятор. Набор портов соответствует статусу модели: два сетевых порта, два порта eSATA, пять USB (4 версии 2.0 и один 3.0), порт VGA. Также есть кнопка сброса настроек и кенсингтонский замок .

Конструкция и аппаратные характеристики

Базовые элементы конструкции корпоративных моделей сетевых накопителей QNAP были выбраны уже давно — стальная рама, передняя панель из пластика и металлический кожух. На раме закреплены несколько печатных плат и встроенный блок питания (все та же Delta DPS-250AB-44D). Под передней панелью скрывается плата с матричным индикатором и кнопками управления, а также небольшая плата с портом USB и парой кнопок.

По сравнению с предшественником, процессор не поменялся — все тот же Intel D525 (1,8 ГГц, два ядра, четыре потока). Штатный объем оперативной памяти — 1 ГБ. Модуль SODIMM DDR3-1333 стоит в одном из двух доступных слотов. Во второй можно поставить еще 2 ГБ — достаточно только снять кожух, слот находится на внешней стороне платы и легко доступен.

Для загрузки используется обычный BIOS и USB-флешдиск объемом 512 МБ. Это позволяет запустить накопитель, отформатировать диски и поставить прошивку без применения ПК. Сетевые контроллеры — пара знакомых нам Intel 82574L. Порты SATA для основных винчестеров реализованы двумя контроллерами Marvell 88SE9125, а внешние порты eSATA реализуются через контроллеры южного моста ICH9. Еще один новый чип на плате — контроллер USB 3.0 NEC D720200F1, обеспечивающий два разъема нового стандарта.

Подключив VGA-монитор и USB-клавиатуру, вы сможете зайти в консоль или BIOS накопителя. Эта возможность позволяет также установить другую операционную систему. Тестирование накопителя осуществлялось с прошивкой версии 3.5.1 Build 1002T.

Сборка и настройка

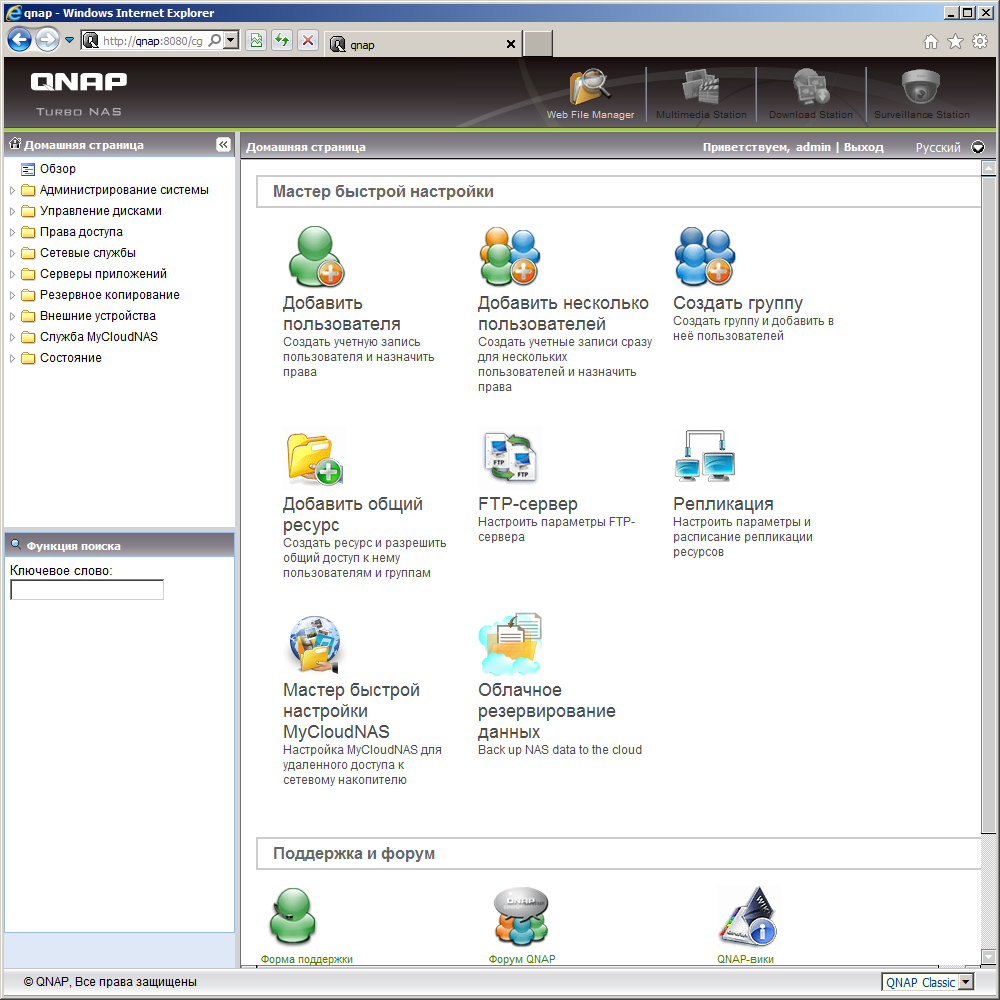

После установки в устройство жестких дисков есть два варианта продолжения конфигурации — использование дисплея и кнопок или же web-интерфейса с помощником быстрой настройки. В первом случае вы можете выбрать тип дискового массива и после его создания с накопителем уже можно работать. Второй вариант более удобен: подсмотрев на экране накопителя его IP-адрес или имя, открываете любимый браузер и за несколько шагов устанавливаете основные опции — тип массива, дату/время, сетевые настройки, пароль администратора и другие.

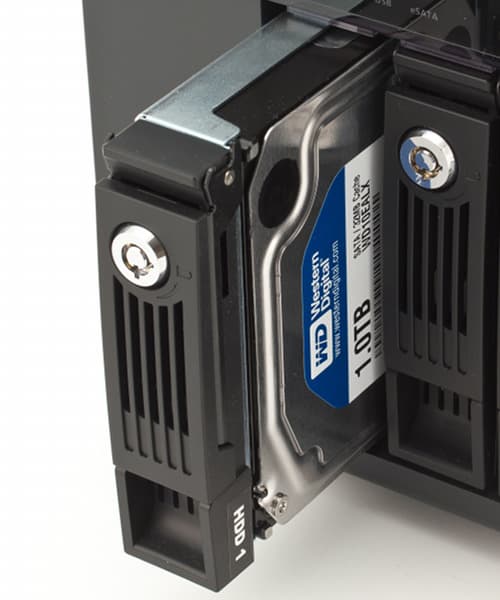

Отсек для дисков накопителя QNAP TS-459 Pro II

Если нет доступа к экрану сервера, можно использовать комплектную утилиту QNAP Finder для поиска накопителя в сети. Также она поможет изменить сетевые настройки, выключить или включить сервер, обновить прошивку.

web-интерфейс устройства многоязычный, умеет работать по HTTPS и позволяет изменить цветовую гамму оформления. Предусмотрена встроенная система справки и поддержка всех популярных браузеров. Если включены дополнительные сервисы, такие как менеджер файлов или видеонаблюдение, то на главной странице входа будут представлены соответствующие пункты для входа в них, а не только интерфейс администрирования. Его внешний вид простой и понятный, удобное иерархическое меню выбора страниц с настройками расположено в левой колонке. Предусмотрена встроенная система поиска, что поможет начинающим пользователям разобраться более чем в полусотне пунктов.

Для более детального знакомства компания предлагает всем желающим демо-доступ к реальной системе. Подробнее об этом можно узнать на специальной странице.

На первой странице группы «Администрирование системы» собраны такие параметры, как имя устройства, порты web-интерфейса (можно указать использовать только HTTPS с SSL, возможна загрузка собственного сертификата), дата и время (есть опция по отключению автоматического перехода на летнее время), требования к сложности паролей пользователей.

Сетевые настройки предоставляют возможность указания IP-адресов, включения Jumbo Frames и WOL, а также различных режимов объединения сетевых портов. Есть поддержка IPv6 и встроенный клиент DDNS. Накопитель умеет работать и с беспроводными USB-адаптерами. При подключении к нескольким сетям (одновременно) может пригодиться одно из нововведений последних версий прошивок — привязка служб к сетевым интерфейсам. Упомянем также поддержку протоколов SNMP (V1/V2 и V3), UPnP и Bonjour.

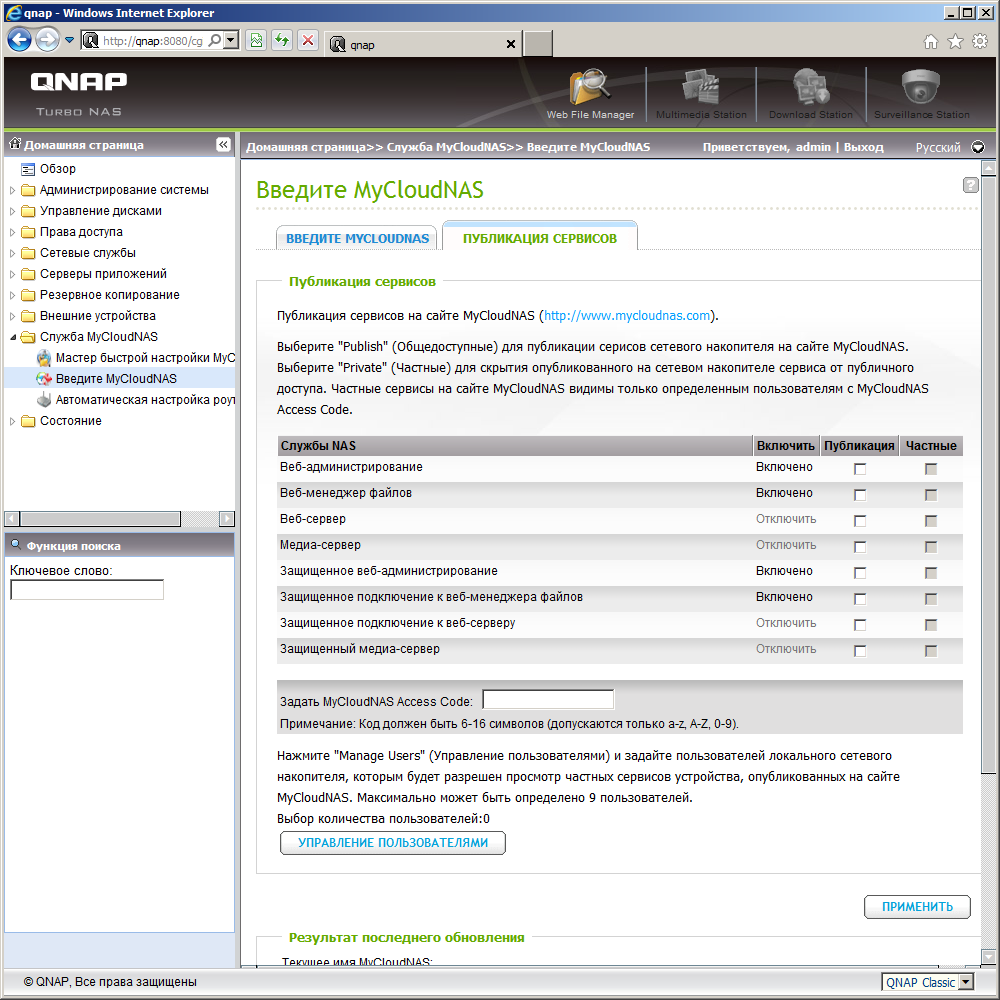

Для начинающих пользователей будет очень полезен сервис MyCloudNAS, существенно упрощающий настройку удаленного доступа к сетевому накопителю. Достаточно только придумать имя и выбрать нужные сервисы, а система самостоятельно настроит регистрацию сетевого имени и трансляцию портов на роутере (требуется UPnP-совместимая модель и реальный IP-адрес у его внешнего интерфейса).

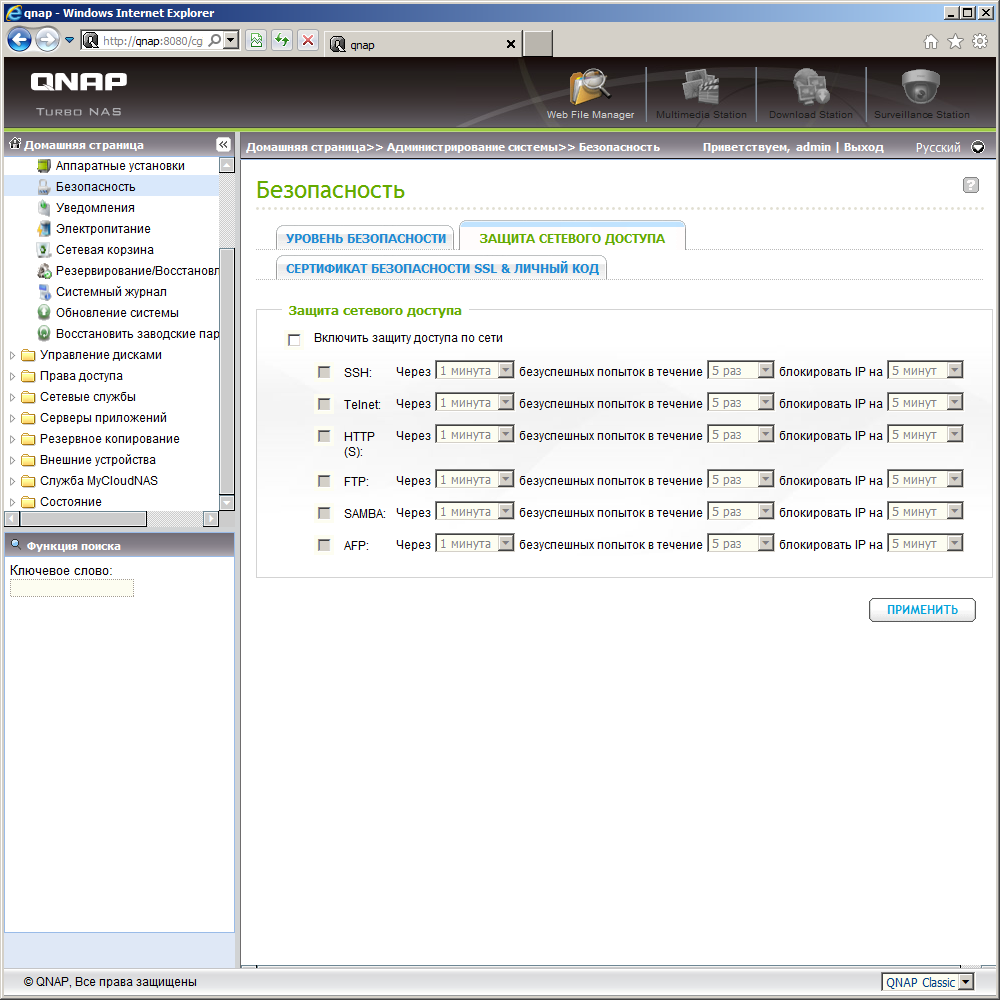

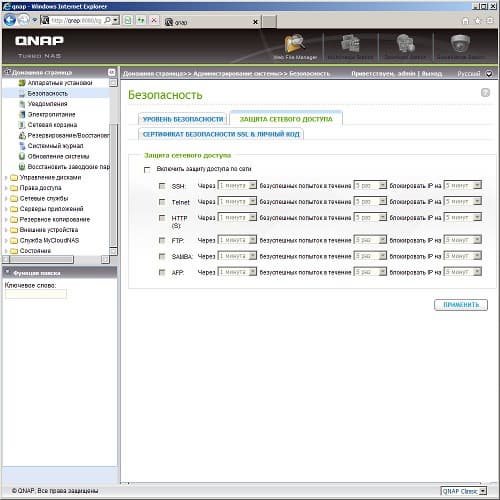

Для повышения безопасности накопителя есть несколько возможностей: упомянутые выше требования к сложности пароля, ограничение IP-адресов клиентов, блокировка при обнаружении подбора пароля к сервисам. Есть доступ к некоторым настройкам аппаратуры — отключение кнопки сброса, отключение динамика, настройка режимов работы вентилятора, включение режима сна для винчестеров и другие. Если не требуется круглосуточная работа сетевого накопителя, то пользователь может запрограммировать расписание его работы. Через web-интерфейс можно перезагрузить или выключить устройство.

Традиционно есть подробный журнал событий и специальный режим для записи всех операций для каждого протокола в отдельности. Накопитель поддерживает Syslog и отправку сообщений по электронной почте, SMS и Windows Live Messenger. При необходимости пользователь может проверить состояние накопителя на специальных страницах статуса. По ним можно быстро уточнить такие параметры, как температура системы и дисков, скорость вращения вентилятора, активные сервисы. Очень полезным является «Монитор ресурсов», который показывает не только графики загрузки процессора и оперативной памяти, но также текущий трафик сетевых интерфейсов и распределение объема дисковых томов по общим папкам.

Не обошлось и без привычного комплекта опций по обновлению прошивки (включая автоматическую проверку через интернет) и работе с конфигурацией устройства.

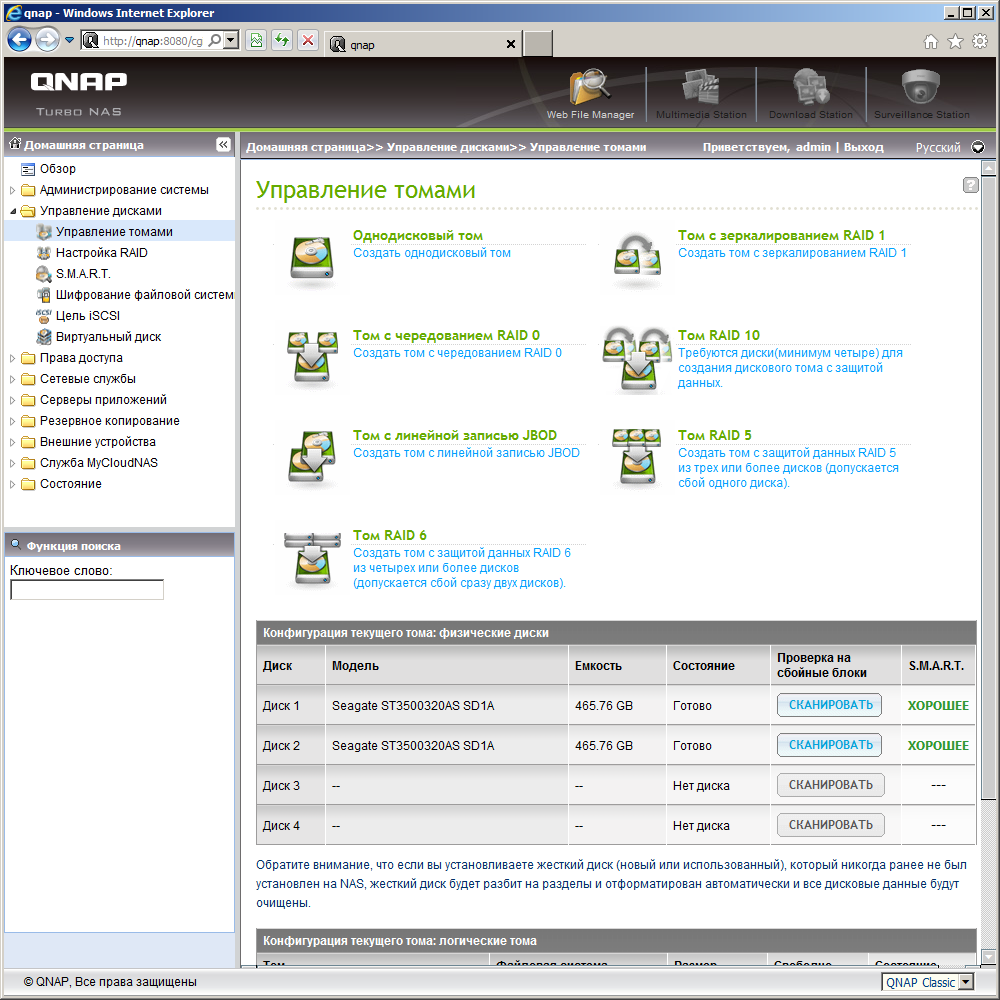

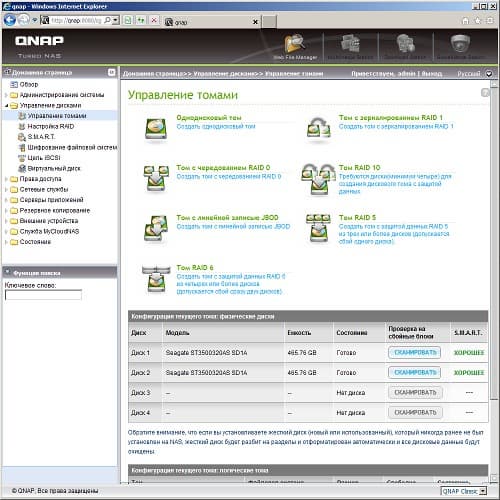

Многодисковые устройства QNAP всегда отличались удобными средствами с широкими возможностями для конфигурации дисковых массивов. Не стал исключением и TS-459 Pro II. Он позволяет создать несколько томов из одиночных дисков или массивов JBOD и RAID0/1/10/5/6. Стандартной файловой системой для них является EXT4, но можно при форматировании указать и EXT3. Предусмотрены различные варианты миграции без потери данных, что позволит пользователю увеличить объем отказоустойчивых массивов или установить диски из другого сетевого накопителя (производства QNAP).

Тома iSCSI могут пригодиться пользователям виртуальных сред для работы с различными операционными системами. Эти тома организуются на ранее созданных массивах, поддерживают Thin Provisioning и авторизацию CHAP. Предусмотрены средства резервного копирования и восстановления LUN — в локальные папки и на ресурсы SMB/CIFS, NFS. Устройство умеет также подключать к себе удаленные тома iSCSI. Но для доступа к данным нужно будет создавать на них новые общие папки, что не всегда удобно.

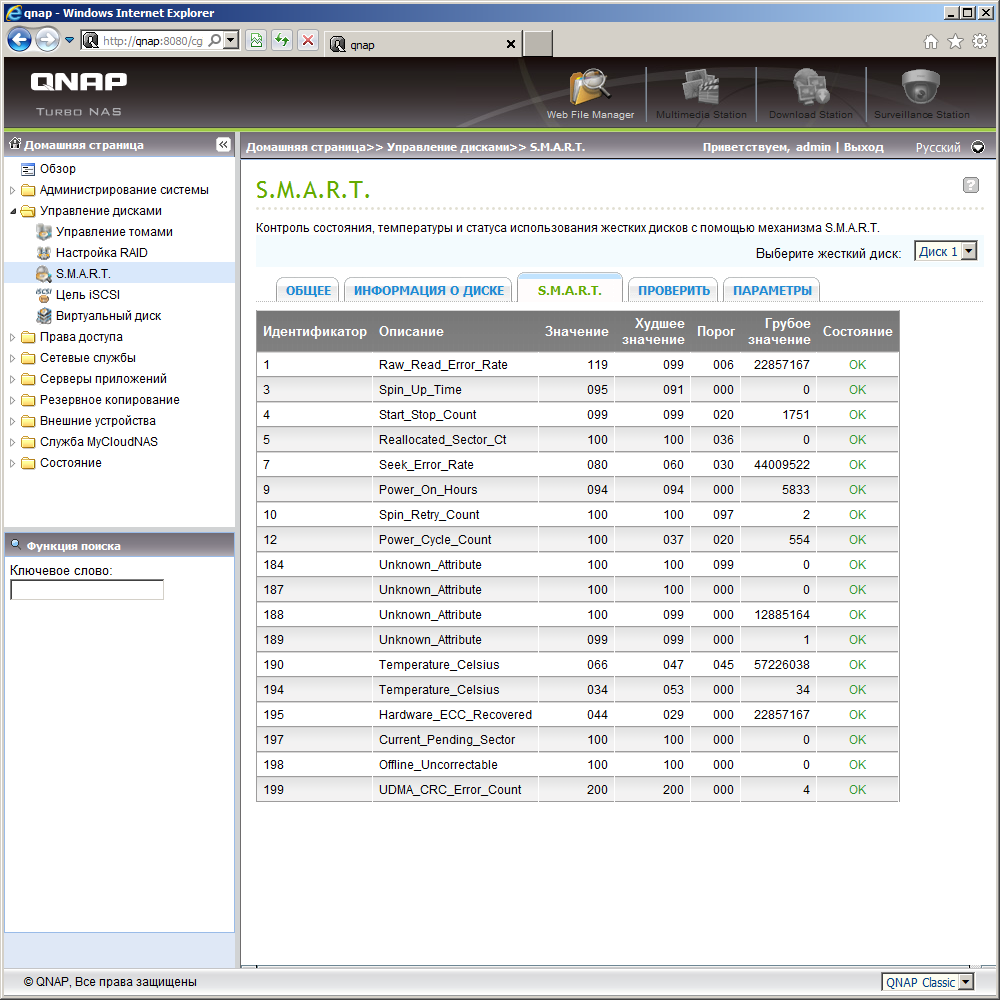

Следить за состоянием жестких дисков поможет технология SMART. Пользователь может запускать встроенные тесты в ручном режиме или по расписанию. Дополнительно можно включить индикацию превышения заданного порога температуры.

После организации дисковых томов нужно создать на них общие ресурсы и указать права доступа пользователей к ним. Кроме этого стандартного способа ограничения доступа в последних версиях прошивки можно дополнительно указать допустимые IP-адреса клиентов. Накопитель позволяет устанавливать права не только на общие ресурсы, но и на их поддиректории. Но производитель предупреждает, что делать это нужно очень осторожно.

Относительно недавно в прошивках была реализована возможность по монтированию образов ISO, что может пригодиться для установки обновлений ПО. Единственное замечание к ней — для каждого образа создается новый общий ресурс, что не очень удобно при их большом количестве. Еще одно нововведение — агрегация ресурсов. В этом случае в одной общей папке на сетевом накопителе можно собрать сразу несколько сетевых ресурсов с других устройств. Работает этот сервис только для SMB/CIFS.

Для простых сетей небольшого размера можно запрограммировать всех пользователей и группы прямо в сетевом накопителе. Для упрощения работы с большим числом учетных записей есть возможности импорта и экспорта данных в двоичном формате, включение в домен и аутентификация LDAP. Для пользователей предусмотрена установка дисковой квоты.

TS-459 Pro II позволяет получить доступ к документам по всем актуальным сегодня протоколам — SMB/CIFS, AFP, NFS, FTP и HTTP, так что пользователи Mac OS и Linux смогут использовать удобные им средства. Для первых двух протоколов можно включить корзину для удаленных по сети файлов, что наверняка пригодится некоторым пользователям. Накопитель поддерживает работу с программой Time Machine. Для работы с ней нужно выбрать требуемый дисковый том и установить пароль доступа и максимальный объем пространства для резервных копий.

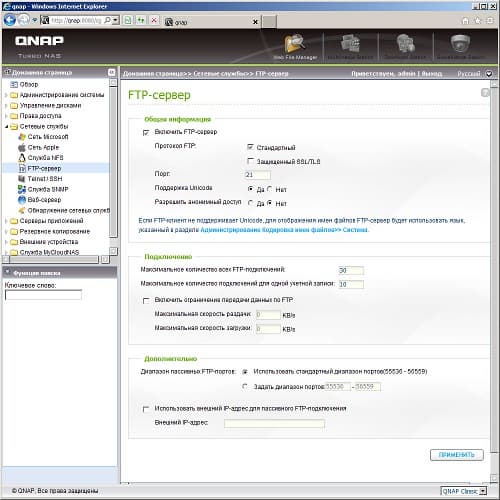

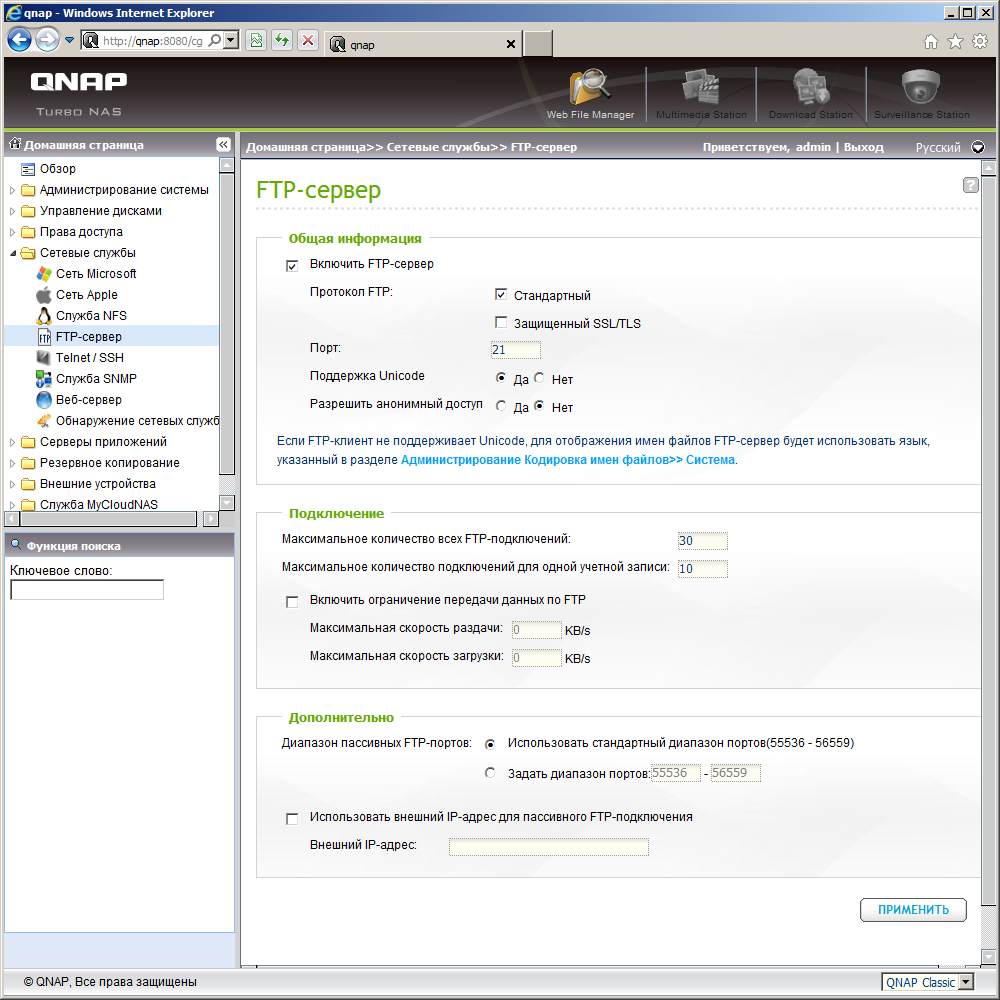

Больше всего настроек у протокола FTP: поддержка SSL, ограничение числа подключений и скоростей, выбор портов. Работа с Unicode позволяет не переживать за имена файлов и директорий, записанные на разных языках.

Внешние устройства

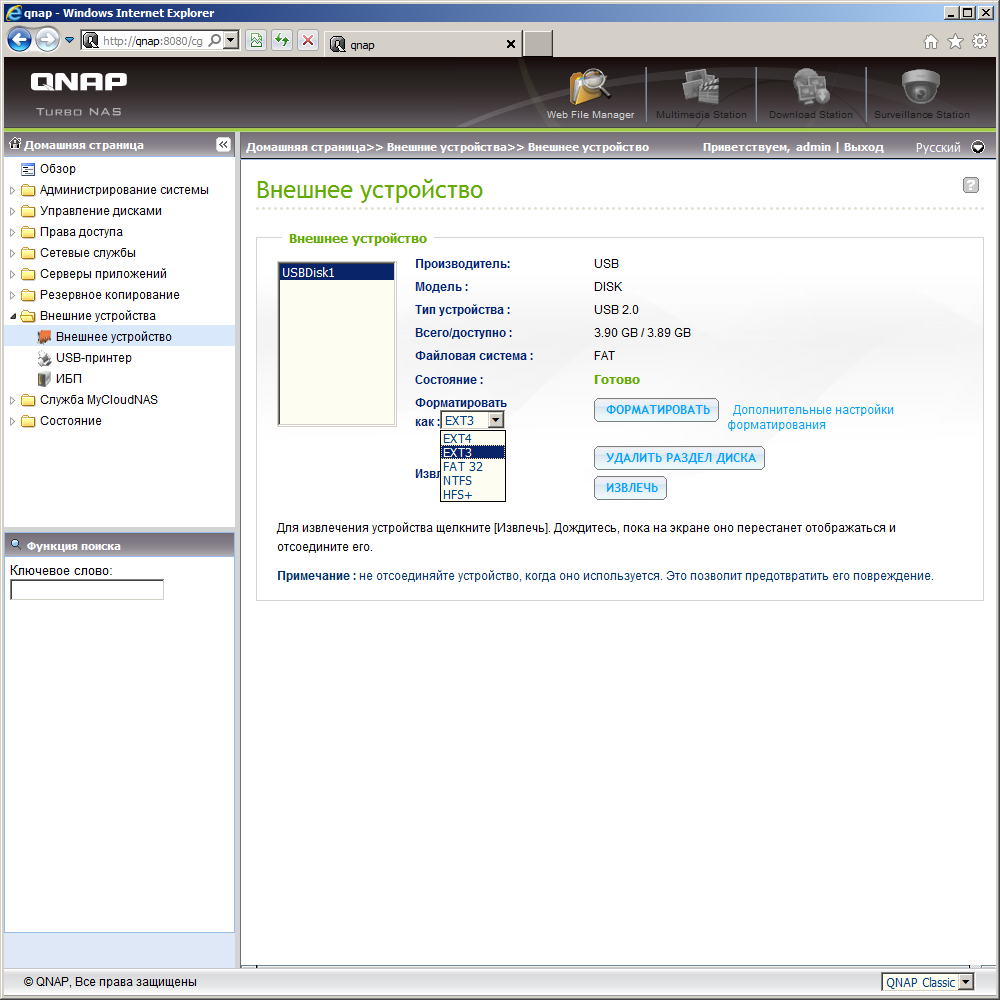

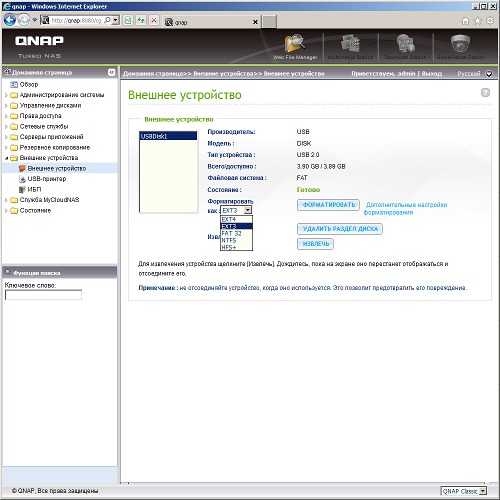

TS-459 Pro II имеет все современные интерфейсы для подключения внешних устройств — USB 2.0, USB 3.0 и eSATA. Это позволяет использовать дополнительные накопители для расширения объема устройства или резервного копирования, ИБП для повышения надежности, принтеры для сетевого доступа и контроллеры Wi-Fi для интеграции в беспроводную сеть. Устройства QNAP поддерживают наиболее широкий набор файловых систем для внешних накопителей — EXT2/3/4, FAT32, NTFS, HFS+, и даже позволяют форматировать их (кроме EXT2) из web-интерфейса. Каждый раздел представлен в сети как отдельный общий ресурс. Права на него администратор может изменить, а вот имя остается стандартным («USBdiskN»). При подключении устройства во фронтальный порт можно запрограммировать его кнопку на копирование данных на внешний накопитель или с него. Возможна также синхронизация данных с выбранной папкой.

Устройство может работать сервером печати для нескольких принтеров. К сожалению, работает только односторонняя связь, что снижает удобство использования данной функции.

Подключение ИБП по интерфейсу USB позволяет накопителю отслеживать состояние сети питания и безопасно отключаться в случае длительных проблем. При включении соответствующей опции устройство сможет само включиться при появлении напряжения питания. Поддерживается работа в сетевом режиме, когда от одного ИБП питается сразу несколько накопителей.

Дополнительные функции и расширение возможностей

Рассматриваемая модель сетевого накопителя умеет не только хранить файлы. В ее арсенале более дюжины дополнительных сервисов и возможностей. Большинство из них были реализованы QNAP в предыдущих версиях прошивок для сетевых накопителей, поэтому мы не будем рассматривать их очень подробно в этом материале. Ограничимся только кратким перечислением:

  • Веб-менеджер файлов: позволяет управлять документами на устройстве через браузер. Доступны такие операции, как загрузка, скачивание, переименование, копирование, архивирование, монтирование файлов ISO и другие. Очень удобный инструмент для удаленного доступа. Поддерживается проверка имени и пароля пользователя и работа по шифрованному соединению HTTPS;
  • Веб-сервер: размещение одного или нескольких web-серверов. Есть поддержка SSL и PHP;
  • Мультимедиа-станция: вариант организации удаленного доступа к фотографиям, видео и музыке через браузер. Имеет собственную базу пользователей, режим слайд-шоу и возможность комментирования фотографий;
  • Менеджер загрузки: система автономной загрузки файлов по протоколам FTP, HTTP, BitTorrent без участия ПК. Для BitTorrent возможно изменение портов, ограничение скорости, ограничение максимального числа одновременных задач (до 30), раздача после загрузки до достижения требуемого коэффициента;
  • Сервер видеонаблюдения: запись видеопотока с нескольких (до четырех включительно) IP-камер, включая HD-модели и устройства с кодеком H.264. Возможна работа по расписанию и с использованием детектора движения в камере. Эффективно работает только в Internet Explorer и требует установки плагинов;
  • Служба iTunes: позволяет создать сетевую медиабиблиотеку для данного сервиса. Она будет доступна в одноименной программе с любого ПК в локальной сети;
  • Медиасервер UPnP/DLNA: применяется для потоковой трансляции мультимедиа на совместимые плееры. Основан на сервере TwonkyMedia. Индексирует большинство современных медиаформатов, включая HD-видео;
  • Мобильный доступ к мультимедиа с программой QMobile: просмотр фотографий и видео, прослушивание музыки на устройствах с iOS и Android;
  • Сервер MySQL: может использоваться локально (например, для создания сложных web-сайтов) или по сети через стандартный протокол. Есть возможность администрирования через phpMyAdmin;
  • Сервер резервного копирования: реализация сервисов rsync и RTRR (Real-time Remote Replication) может пригодиться в случае использования нескольких сетевых накопителей, серверов FTP или внешних дисков и необходимости синхронизации или резервного копирования данных;
  • Резервное копирование: создание копий данных из общих папок на другом сетевом или внешнем накопителе. Возможна работа по расписанию и несколько режимов обмена данными;
  • Облачное резервное копирование: резервирование данных пользователя на Amazon S3 и Elephant Drive.

В последних версиях прошивок появилось еще несколько сервисов, некоторые из которых могут пригодиться и дома. В частности, сервер Syslog поможет собрать логи домашних сетевых устройств (например, роутера и сетевого накопителя) в одном месте. Сервер RADIUS можно использовать для авторизации пользователей беспроводных сетей. Системным администраторам для работы сервисов удаленной загрузки может быть интересен TFTP-сервер.

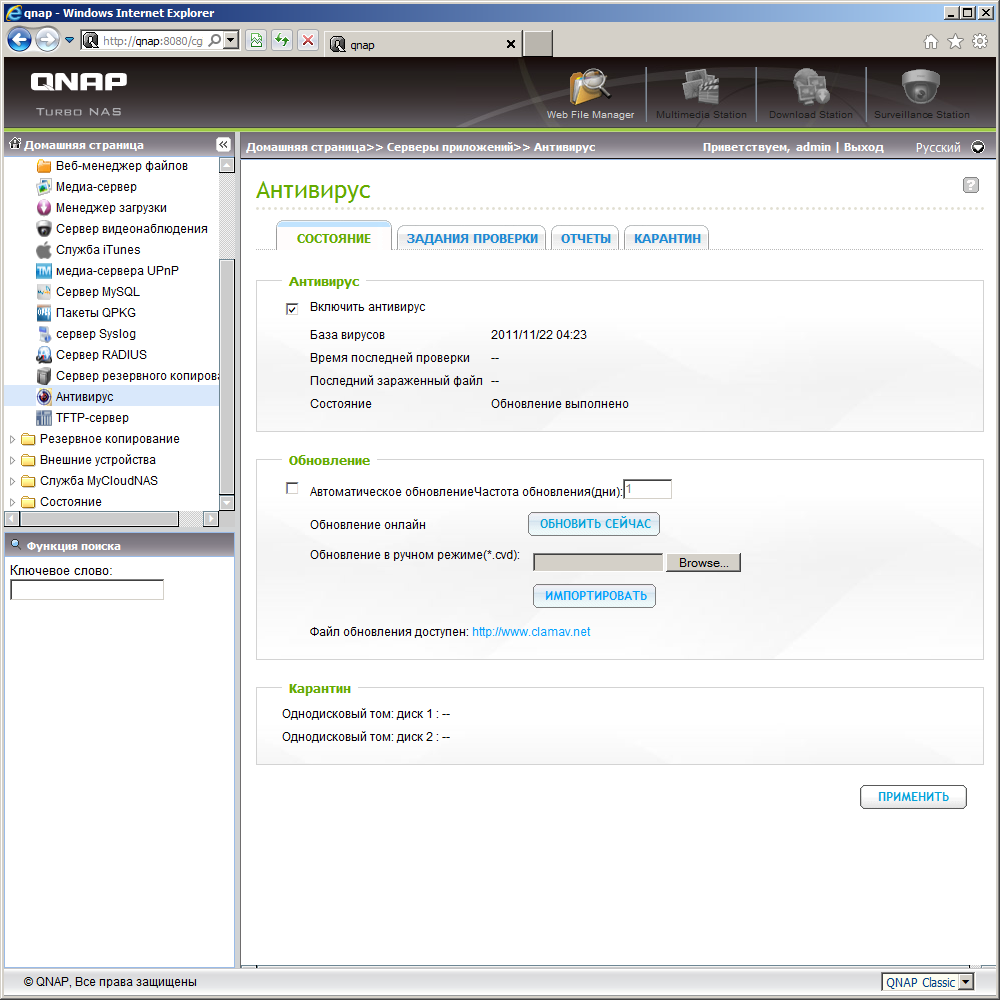

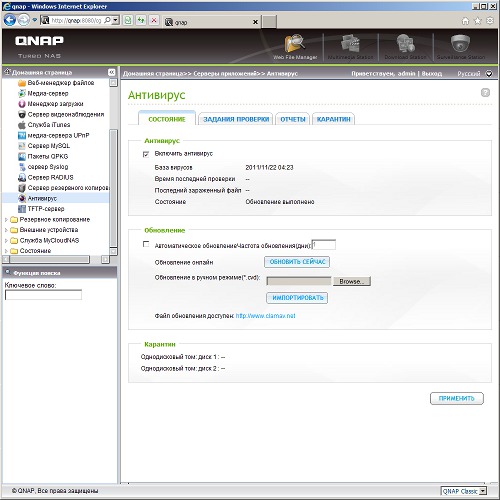

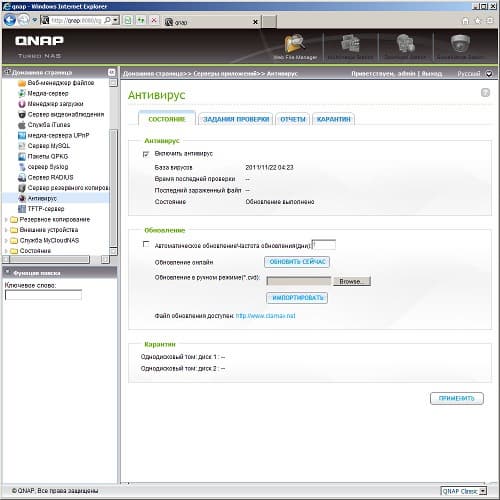

Необычно выглядит встроенный антивирус, основанный на продукте с открытым кодом ClamAV. Он умеет самостоятельно обновлять свои базы и проверять выбранные пользователем папки по расписанию. Отметим, что постоянного мониторинга за файлами он не производит.

Кроме указанных выше возможностей, есть встроенная система установки готовых пакетов программ QPKG. Ее использование позволит вам использовать более трех десятков утилит, среди которых системы управления web-сайтами, медиасерверы, программы загрузки файлов и даже мини-АТС. Отметим, что многие программы разработаны самими пользователями.

Если и этого недостаточно, то можно получить доступ к консоли операционной системы по стандартным протоколам Telnet и SSH.

Производительность

Для тестирования производительности в накопитель были установлены винчестеры Seagate Barracuda 7200.11 (ST3500320AS). В качестве инструмента использовалась программа Intel NASPT с альтернативными шаблонами, которые оперируют объемами данных по 32 ГБ и позволяют более точно оценить скорость работы современных высокопроизводительных моделей. Перед проведением тестов на устройстве активировалась технология Jumbo Frames, создавался массив требуемого типа и общая папка на нем. Тестировались четыре конфигурации на четыре диска — JBOD, RAID0, RAID5, RAID6.

В случае использования дисковых массивов типов 0/5/6 чтение и запись в один поток осуществляются на скоростях около 85-100 МБ/с, что очень неплохо. Интересно то, что шаблон с многопоточными операциями показывает еще более высокую скорость в случае RAID5. Случайные операции ожидаемо демонстрируют меньшие цифры, что характерно для всех устройств рассматриваемого типа.

Наименее «ресурсоемкий» RAID0 существенно опережает другие конфигурации только на шаблонах со случайной записью. В остальных случаях RAID5/6 показывают сравнимые с ним результаты, а иногда даже выходят вперед.

Вторая группа тестов проводилась в режиме iSCSI. Напомним, что у рассматриваемой модели тома этого типа можно создавать на уже существующих массивах, что дополнительно может обеспечить рост скорости и/или повышение надежности. Для проведения теста том iSCSI подключался через стандартный клиент Windows и форматировался в NTFS.

Использование данного типа подключения позволит вам получить более высокую скорость чтения у большинства типов массивов, а вот запись будет заметно медленнее. На потоковых операциях можно получить около 110 МБ/с на чтение и порядка 70-80 МБ/с на запись.

Наличие порта USB 3.0 может быть интересно с точки зрения расширения объема накопителя или же резервного копирования данных. Для выяснения его возможностей мы решили провести еще несколько тестов. В них участвовал уже немолодой жесткий диск Fujitsu MHZ2320BH G2 и все еще неплохо выглядящий на фоне современных SSD модуль Kingston SNE125-S2/32GB. Использование таких разных устройств позволит более точно оценить скорость работы внешних интерфейсов сетевого накопителя. К USB они подключались через адаптер SATA—USB 3.0 на чипе JMicron.

Для тестирования производительности диски форматировались в EXT4 и NTFS, в общей папке на сетевом накопителе создавались наборы рабочих файлов: один файл объемом 10 ГБ и 10240 файлов по 1 МБ. Измерение скорости происходило по встроенным логам после запуска задач резервного копирования с участием внешнего диска. На графиках направление указано относительно внешнего накопителя. Рабочая общая папка сетевого накопителя располагалась на однодисковом томе.

Посмотрим сначала на относительно медленный жесткий диск (скорость линейных операций — на уровне 60 МБ/с).

Особенности винчестера не позволяют быстрым интерфейсам показать все свои возможности. По цифрам видно, что именно технические характеристики накопителя ограничивают скорость в данном случае. Причем USB 3.0 и eSATA идут очень близко друг к другу. Но даже и с этим диском их преимущество над USB 2.0 может достигать двух раз.

Быстрый SSD поможет нам увидеть и более существенные отличия.

Максимальные скорости работы с ним по интерфейсам USB 3.0 и eSATA — около 100 МБ/с, что быстрее USB 2.0 примерно в три раза. Достигаются они при работе с файлами большого размера, а если ваши документы имеют объем около 1 МБ, то скорость записи на внешний носитель мало зависит от интерфейса, но на операциях чтения все-таки можно будет увидеть заметный рост.

Примерно такие же результаты получились у нас в тестах сетевого доступа к внешним носителям при работе с разными вариантами интерфейсов. В целом можно отметить, что только высокоскоростные диски позволят вам реализовать возможности USB 3.0 с рассматриваемым устройством. На обычные недорогие флешки и старые мобильные винчестеры смена интерфейса повлияет мало.

Выводы

Регулярное обновление моделей сетевых накопителей позволяет компании QNAP подтвердить статус одного из лидеров рынка. Сегодня в большинстве случаев на задачах простого сетевого доступа к данным аппаратная платформа позволяет полностью задействовать возможности гигабитных сетевых соединений и на первый план выходит программная поддержка. Хотя в рассмотренном устройстве надо отметить наличие возможности увеличить объем оперативной памяти, поддержку установки жестких дисков с интерфейсом SATA III, 2 порта современного интерфейса USB 3.0 для внешних дисков, удачно дополняющего USB 2.0 и eSATA. В случае использования быстрых накопителей этот интерфейс позволяет реализовать работу с внешними устройствами на скоростях до 100 МБ/с.

TS-459 Pro II — это самая быстрая на сегодня четырехдисковая модель QNAP, рассчитанная на использование в малом и среднем бизнесе. Популярность ее у домашних пользователей ограничивает относительно высокая стоимость.

Поскольку сама конструкция, по сравнению с предшественниками, изменилась несильно, то и комментарии о качестве изготовления не поменялись — все выполнено на высочайшем уровне.

Благодаря поддержке большого числа сетевых протоколов накопитель можно использовать в сложных сетях со всеми современными операционными системами. Отметим наличие необходимых для корпоративного использования опций — интеграция в домен, несколько способов контроля доступа, подробный мониторинг, поддержка необходимых протоколов.

Уникально широкие программные возможности устройства позволят реализовать множество интересных и полезных сценариев и эффективно использовать мощную аппаратную платформу. А возможность работы с пакетами QPKG поможет еще больше расширить варианты применения накопителя.

Рекомендованная стоимость рассмотренного накопителя составляет 47 000 руб. Средняя розничная цена в линейке моделей TS-459 Pro в Москве, актуальная на момент чтения вами данной статьи, составляет: Н/Д(0).



Благодарим компанию OLDI, официального дистрибьютора QNAP,
за предоставленное на тест оборудование


Благодарим компанию ELKO
за предоставленные для проведения тестирования жесткие диски
