Компания Netgear входит в число крупнейших производителей сетевых накопителей, однако на страницах нашего ресурса уже почти год не было обзоров решений ее семейства ReadyNAS. В марте этого года Netgear представили новые продукты для домашнего и SMB сегментов, что дает нам повод вернуться к тестированию ее сетевых накопителей. Кроме обновления «железной» начинки, существенно изменилась и программная составляющая. В этом материале будет рассмотрена двухдисковая модель серии ReadyNAS 300, ориентированной на использование в компаниях небольшого и среднего размера. Всего в эту серию входят несколько устройств, отличающихся числом дисковых отсеков — два, четыре или шесть. Кроме того, возможна поставка без винчестеров или с установленными дисками от 1×1 ТБ до 6×4 ТБ.
В тестировании участвовало устройство RN31200, поставляемое без дисков. Серия использует платформу x86, отличается наличием двух сетевых контроллеров, портов USB 3.0 и eSATA, поддерживает внешний блок расширения на пять винчестеров EDA500. С точки зрения встроенного программного обеспечения, производитель акцентирует внимание на облачных технологиях, фирменном режиме X-RAID2 и работе с версиями файлов. Гарантия на оборудование (шасси) составляет пять лет.
Комплект поставки и внешний вид

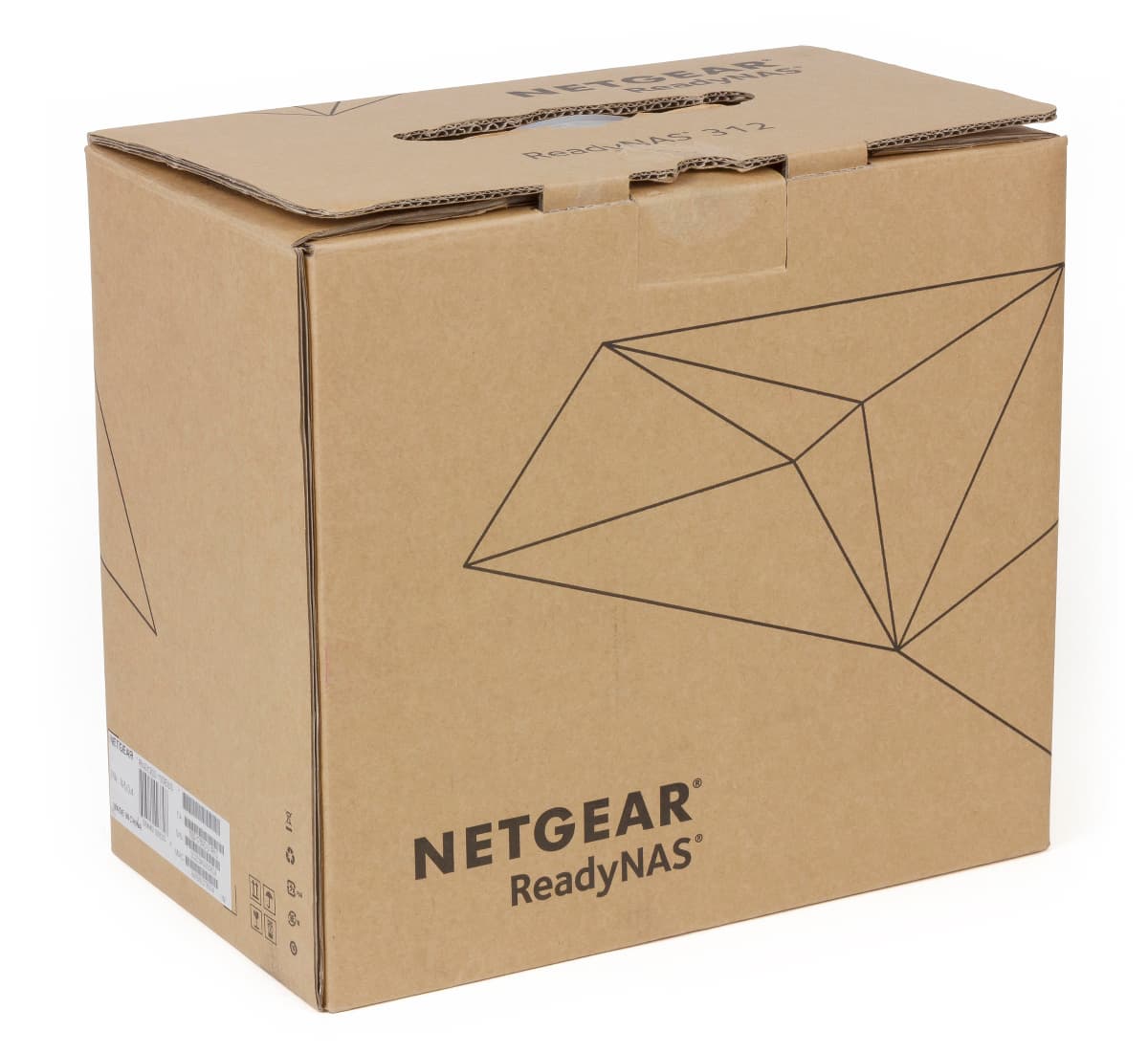

Сетевой накопитель поставляется в стандартной картонной коробке. Поскольку модель двухдисковая, то размеры ее невелики и пластиковая ручка является вполне полезным дополнением. Производитель относит данное устройство в сегмент SMB, так что ничего интересного для розничного покупателя на упаковке нет. Только небольшая наклейка с номером модели, серийным номером и MAC-адресом.
Комплект поставки также традиционный: накопитель, внешний блок питания (12 В 5 А) с кабелем, сетевой патч-корд, комплект дополнительных винтов для 2,5″ винчестеров, листовка по запуску в работу, компакт-диск с утилитой RAIDar и документацией. Отметим, что полное руководство пользователя доступно из оболочки диска по ссылке на сайт производителя.

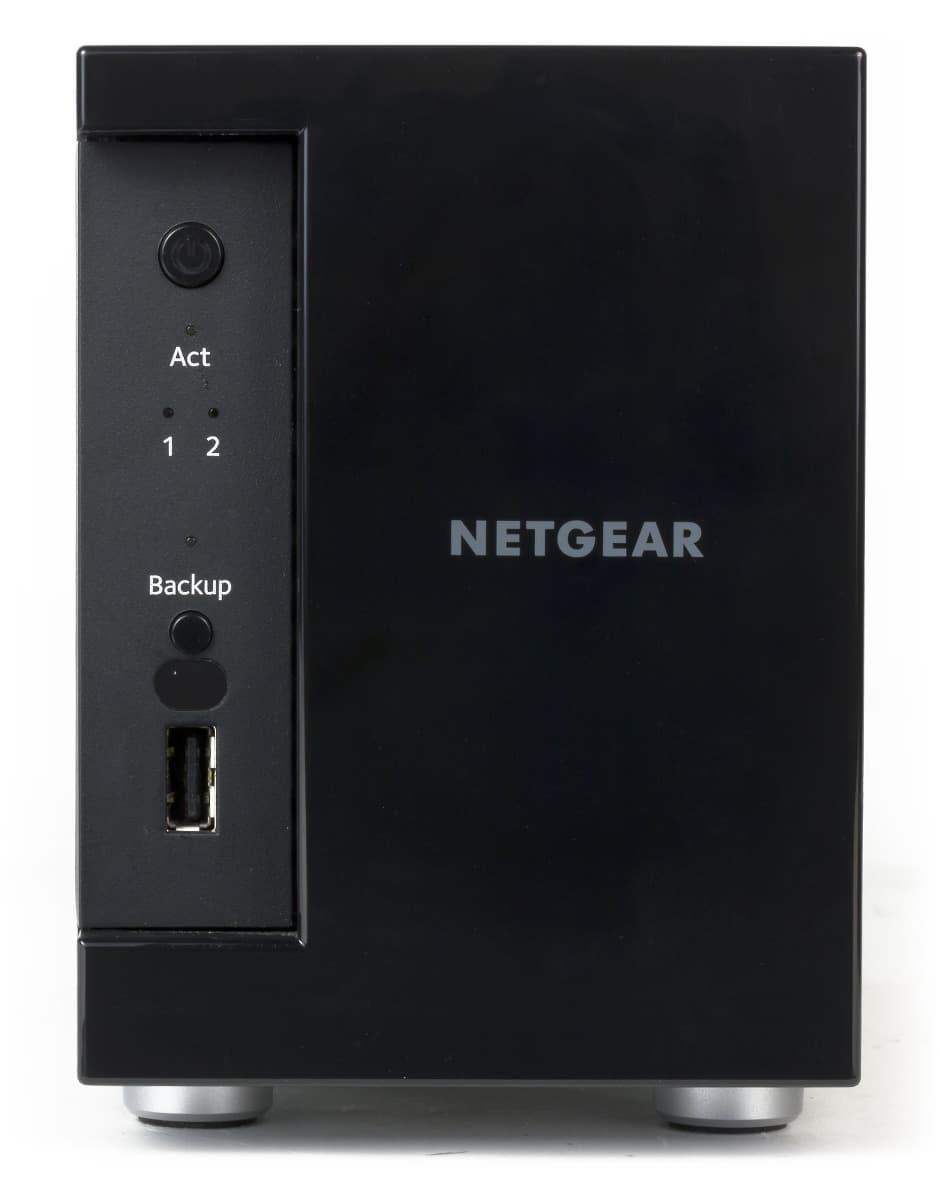

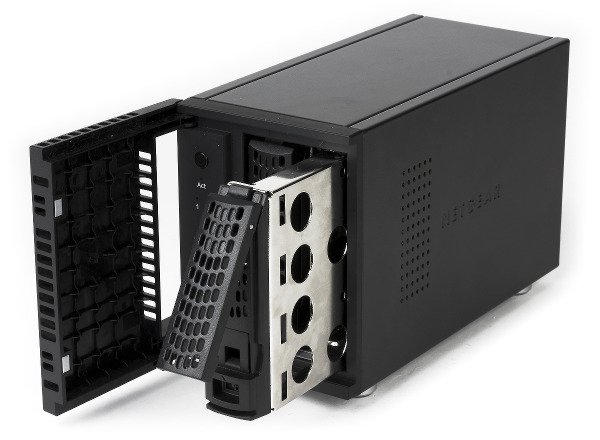

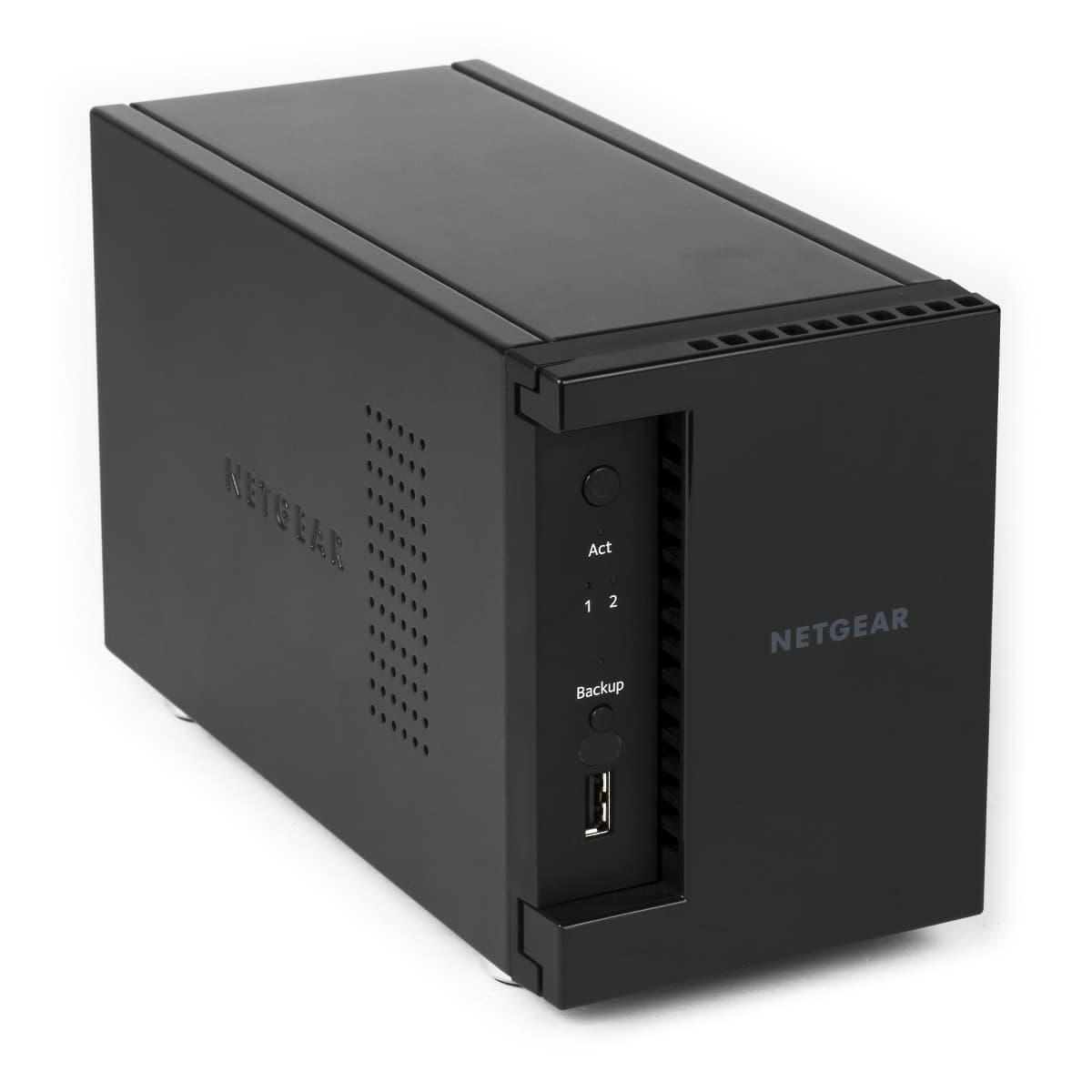

Размеры накопителя составляют 101×229×142 мм, а вес без дисков — 2,225 кг. Внешний вид устройства изменился не очень сильно по сравнению с предшественниками. По-сути, поменяли только переднюю панель. Теперь крышка дискового отсека сплошная и изготовлена из пластика. Она черного цвета, что неплохо, но глянцевая, что непрактично. В центре ее красуется логотип производителя серого цвета.

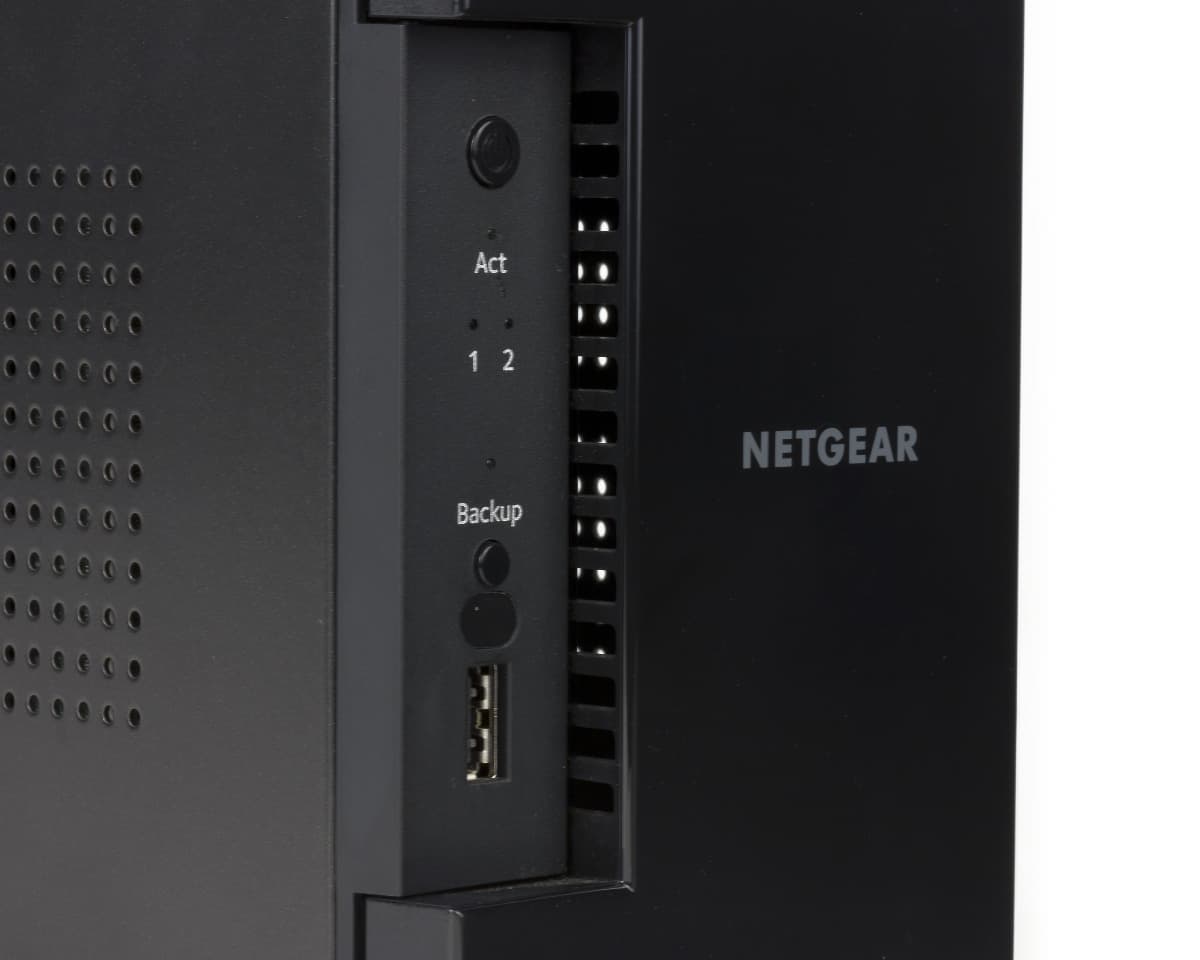

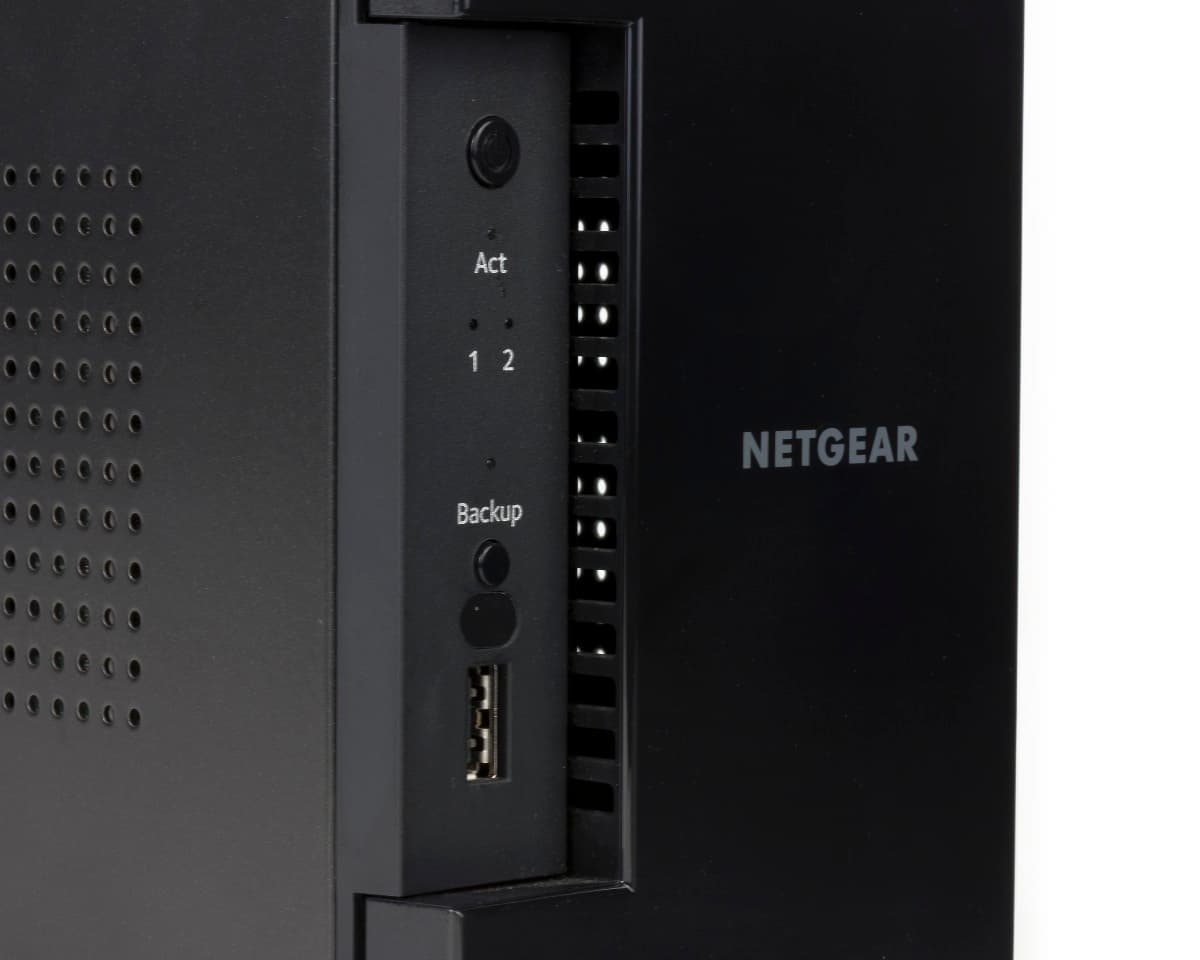

При этом для забора воздуха используются решетки с торцов крышки, которой заметно увеличили толщину. В результате в левой части получилось углубление, в котором находятся кнопка включения питания с индикатором, светодиоды активности и статуса дисков, блок из индикатора, кнопки и разъема USB 2.0 для реализации оперативного копирования данных с/на внешние носители, а также окошко ИК-приемника. На крышку установлены магнитные крепления, так что открывается она легко и не болтается.
Остальные панели корпуса металлические, что увеличивает надежность и вес накопителя. Все, кроме задней панели и дна, покрашено матовой краской в темный, практически черный цвет с примесью металика. На правой и левой кроме логотипа производителя есть дополнительные решетки вентиляции в передней части корпуса.

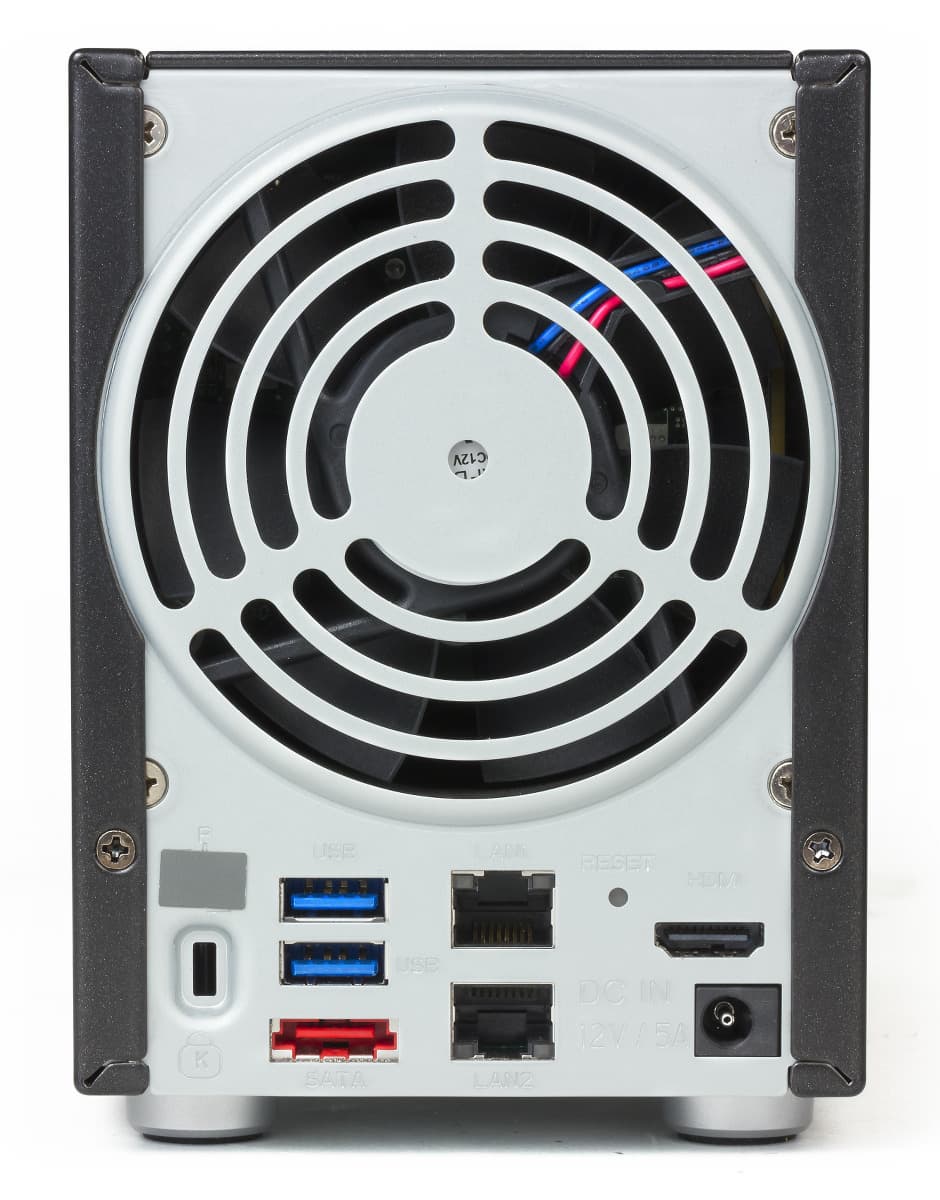

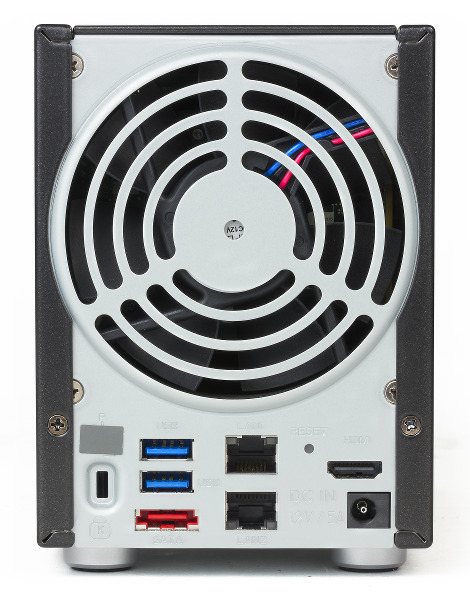

Сзади мы видим 92 мм вентилятор системы охлаждения, отверстие замка Кенсингтона, два порта USB 3.0, один eSATA, два гигабитных сетевых порта с индикаторами, скрытую кнопку сброса, выход HDMI и вход блока питания. Отметим, что места для всех этих разъемов не так уж и много и подключить сразу все может быть не очень просто. Опирается корпус на четыре крепкие ножки с резиновыми вставками. Нет сомнений, что на столе он будет стоять очень крепко. Также на задней панели есть закрытый наклейкой разъем, который скорее всего представляет собой сервисную консоль для обслуживания сервера.
Конструкция и аппаратные характеристики

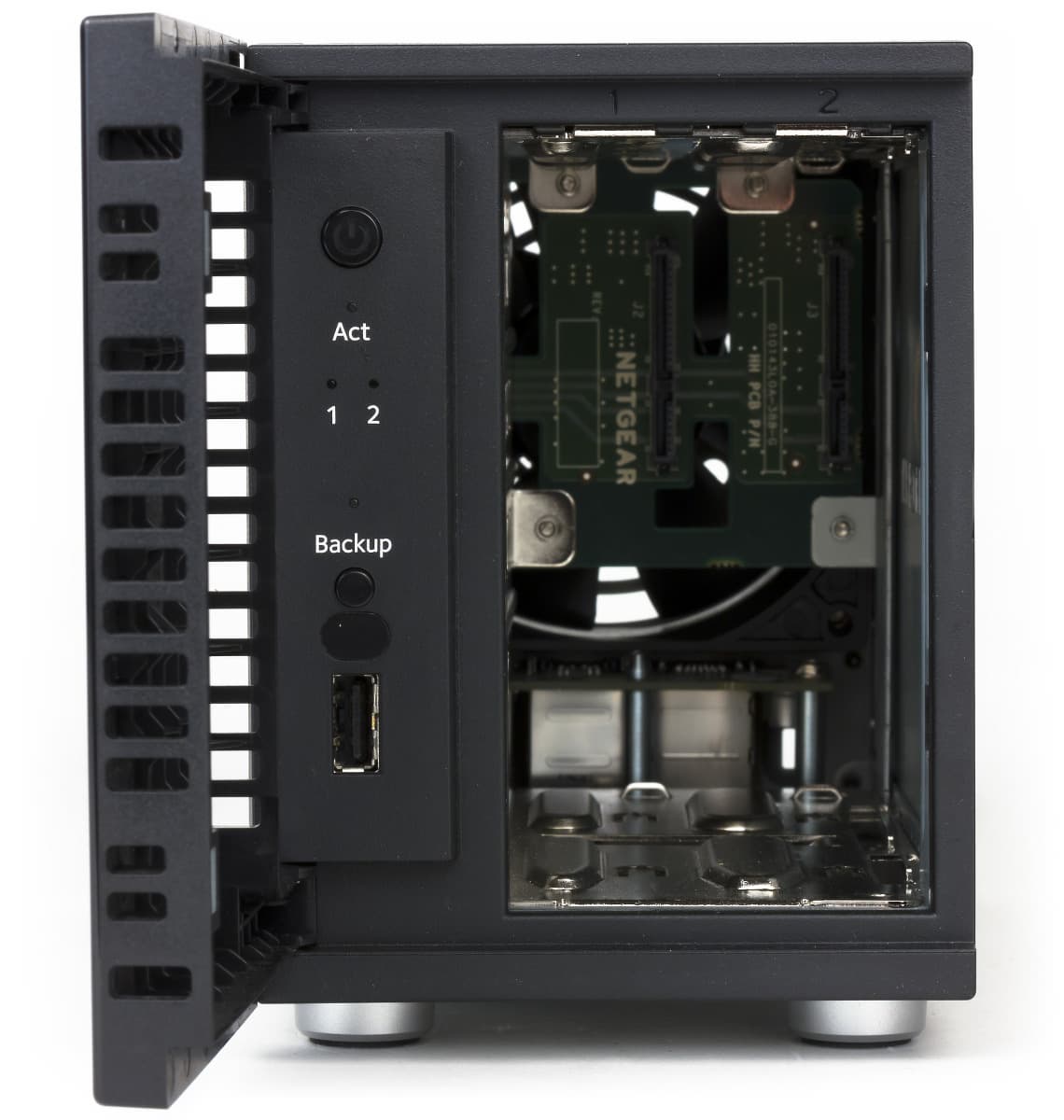

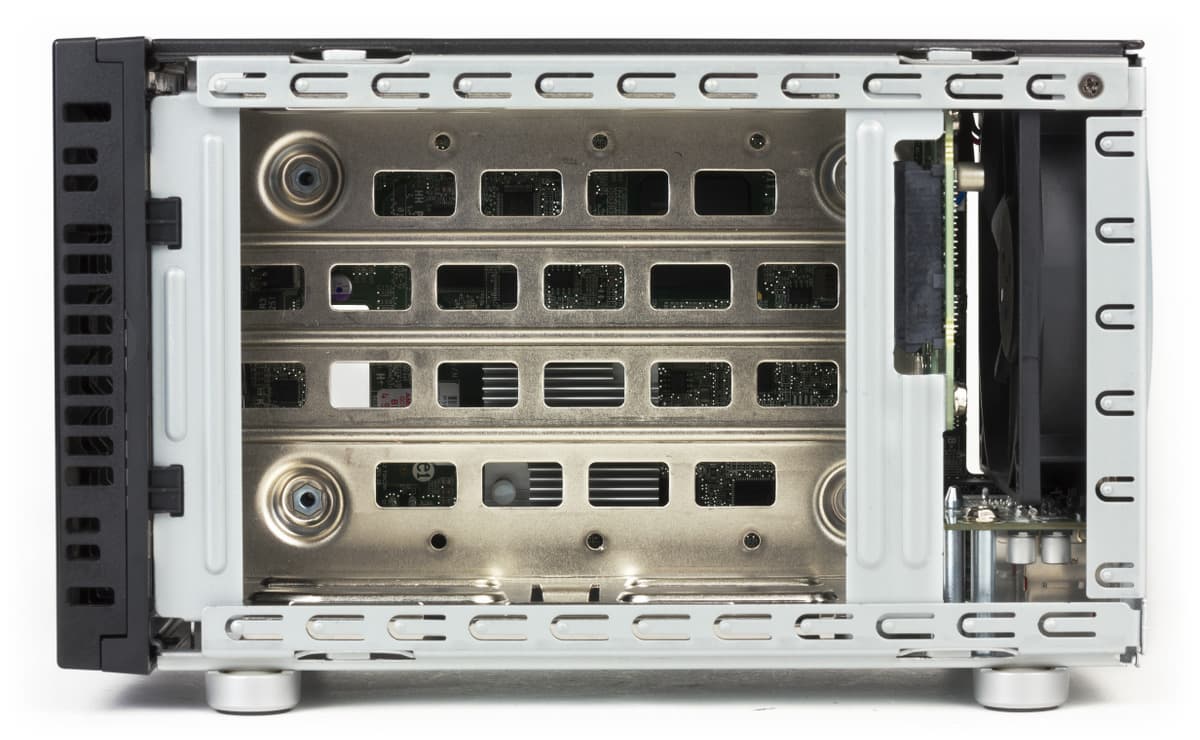

Как и у прошлых поколений, основой модели служит металлический каркас. Внутри пользователю обычно делать нечего, поскольку диски устанавливаются снаружи. Но при желании заглянуть туда можно. Например, для очистки вентилятора от пыли. Правда надо быть готовым к долгой работе отверткой — винтов в конструкции очень много.

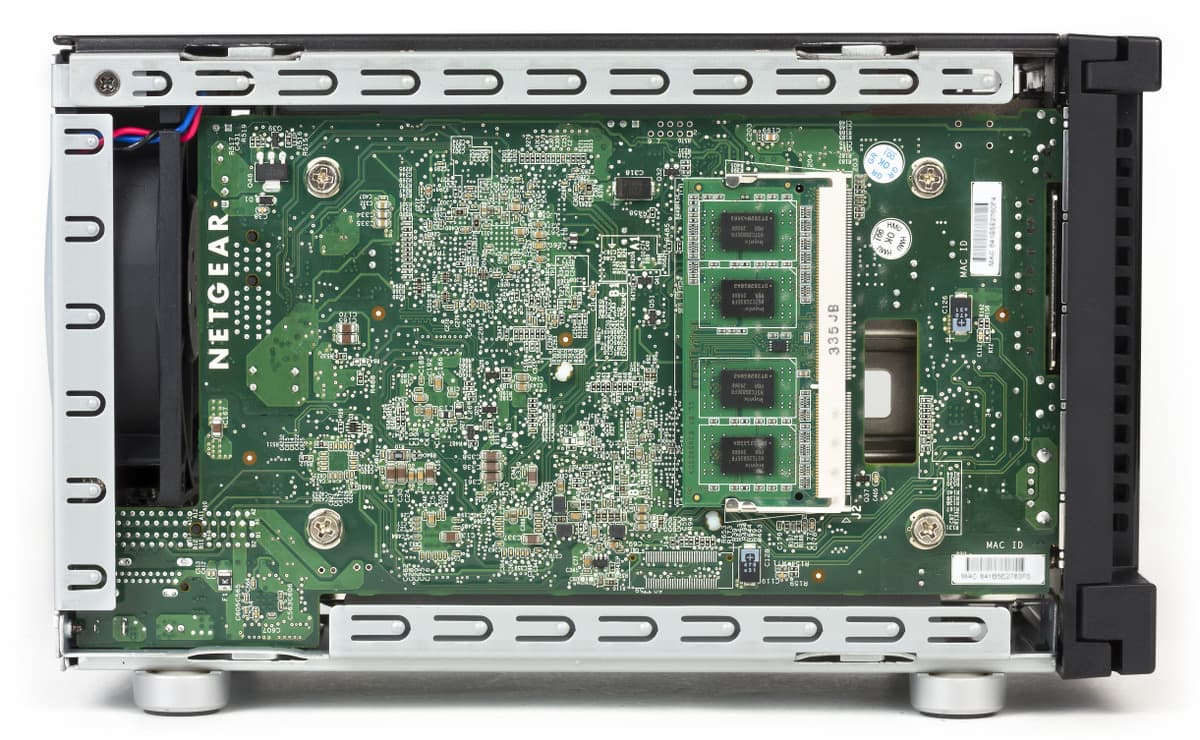

Печатных платы используется три. Самая простая — бекплейн для винчестеров. На ней есть только пара разъемов SATA (данные и питание), пара электролитических конденсаторов и несколько мелких деталей. Вторая используется для большинства разъемов задней панели. Только HDMI и питание оставили на главной печатной плате. Она относительно небольшая для платформы x86. На процессоре Intel Atom D2701 (2,13 ГГц, 2 ядра, 4 потока, x64) установлен компактный алюминиевый радиатор. Чипсет представлен немолодым, но все еще вполне достаточным в данном сегменте Intel ICH10. На нем даже нет радиатора. Минусом старого чипсета является поддержка только SATA 3 Гбит/с, но для NAS это не очень существенно.
Модуль оперативной памяти DDR3 объемом 2 ГБ установлен в слот SODIMM. Кстати, он находится на внешней стороне платы и доступен после снятия одной стенки корпуса. Возможно, это будет полезно для его замены. Для хранения образа прошивки используется чип флэш-памяти Hynix на 128 МБ. Выделение части сервисов во внешние программные модули позволяет использовать этот относительно небольшой объем. Сетевые контроллеры реализованы на чипах Intel 82574L, а для обслуживания USB 3.0 установлена микросхема NEC D720202.
Комфортный температурный режим обеспечивает вентилятор Delta AFB0912HH-AU40. Система умеет контролировать его скорость, а также регулировать ее в зависимости от текущих условий. Отметим, что в работе вентилятор очень тихий, во время тестирования накопитель практически не было слышно даже ночью на расстоянии нескольких метров (скорость вращения вентилятора составляла около 850 об/мин).
С точки зрения аппаратной конфигурации, модель представляет собой стандартное решение на платформе Intel Atom, которое выглядит вполне современно на фоне конкурентов данного класса.
Тестирование производительности накопителя осуществлялось с прошивкой версии 6.0.6, а описание функций относится к версии 6.0.7. Последнюю пришлось устанавливать в ручном режиме, поскольку автоматическая проверка сообщала, что уже установлена самая новая версия и обновление не требуется.
Сборка и настройка

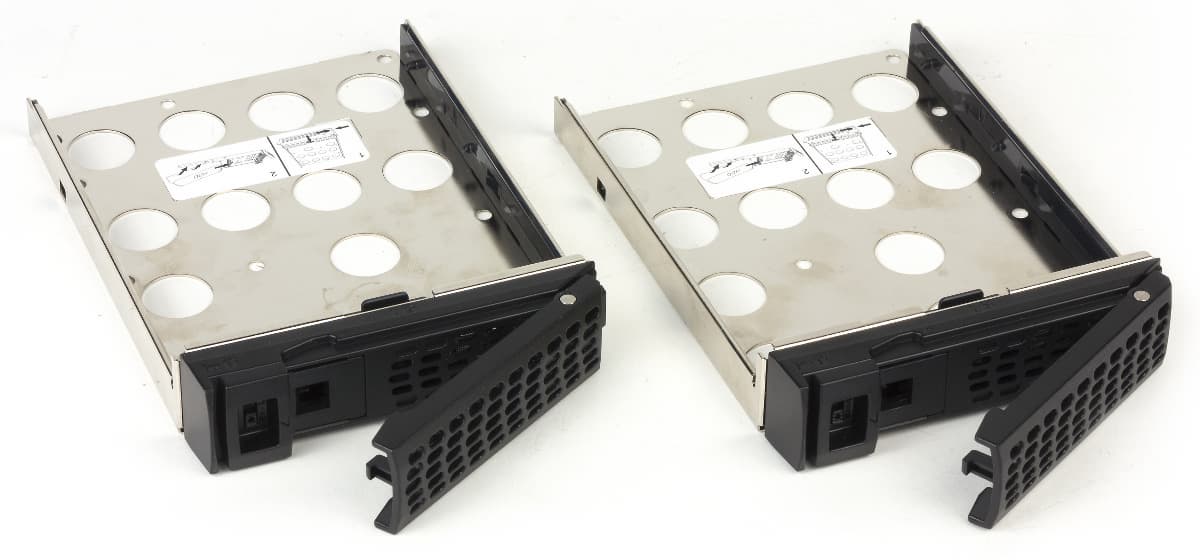

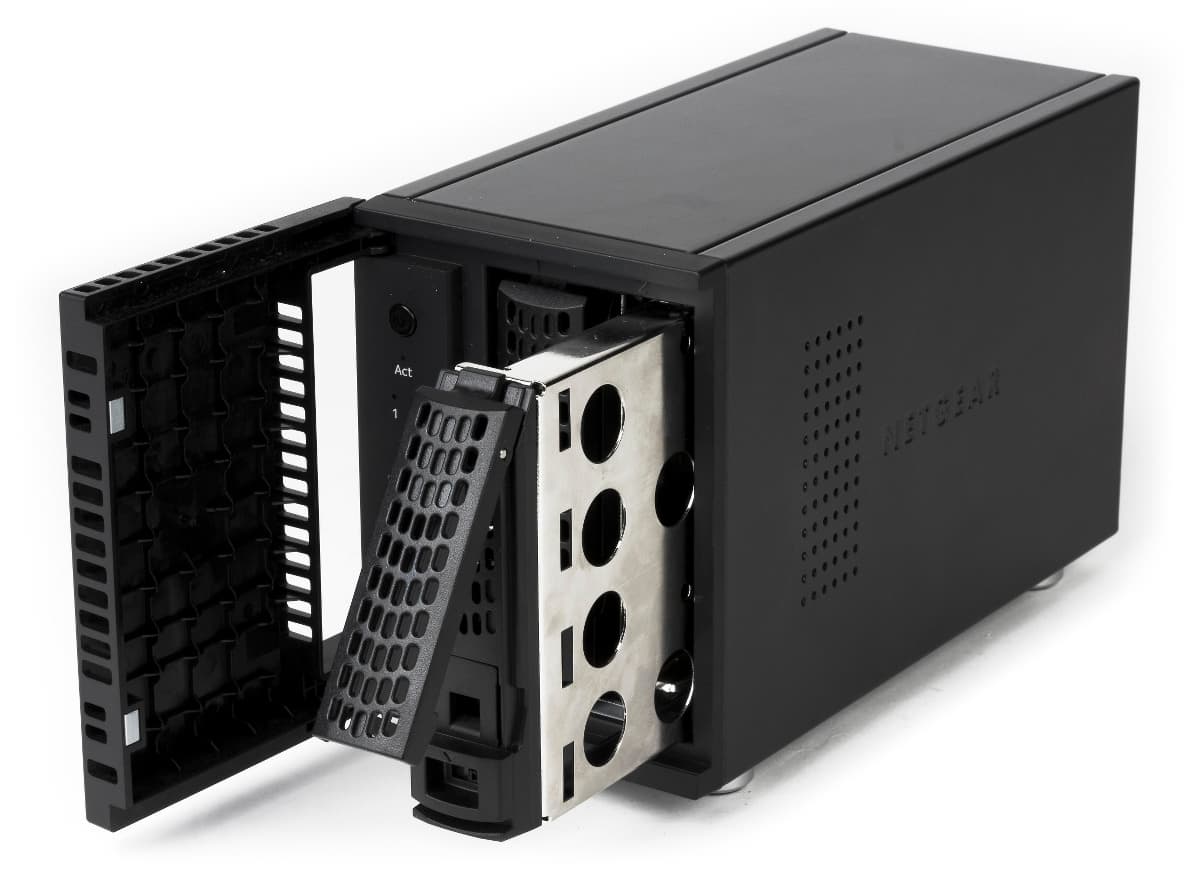

Для установки 3,5″ винчестеров не потребуются инструменты — специальная конструкция рамок позволяет закрепить диски без винтов. Но при необходимости пользователь может их и установить, правда они не входят в комплект. В случае работы с 2,5″ винчестерами они закрепляются стандартным способом через отверстия на дне. Основание рамок металлическое, механизм крепления дисков и передняя панель изготовлены из пластика. Предусмотрены дополнительные защелки для их надежного крепления в корпусе накопителя.
Напоминаем, что перед покупкой винчестеров желательно ознакомиться со списком совместимости данного модели сетевого накопителя. В частности наши тестовые WD Red WD10EFRX в нем присутствуют. Также как и три модели объемом 4 ТБ, так что максимальная емкость хранилища может достигать 8 ТБ (4 ТБ в случае использования отказоустойчивого массива). Также напоминаем о рекомендации использовать ИБП для обеспечения надежного питания накопителя.
После установки винчестеров включаем питание и ждем пока не перестанет мигать индикатор в кнопке. Теперь можно приступать к настройке устройства. Если ваша локальная сеть подключена к интернету, то можно использовать сайт http://readycloud.netgear.com для подключения к новому сетевому накопителю. В случае необходимости локальной работы, используется утилита RAIDar. Кроме обычного режима загрузки, предусмотрены и специальные варианты — сброс настроек, переустановка ОС, проверка памяти, проверка дисков и другие. Доступ к ним пользователь получает специальными комбинациями нажатий кнопок.

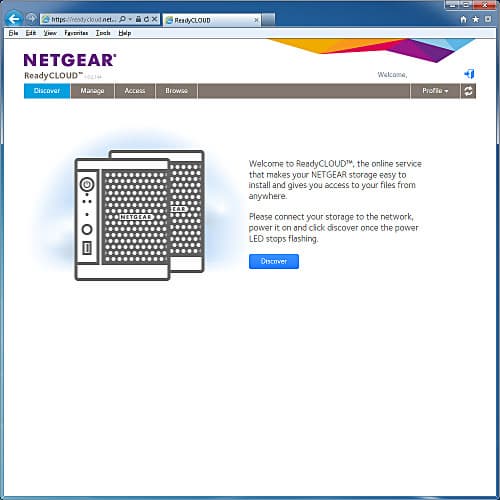

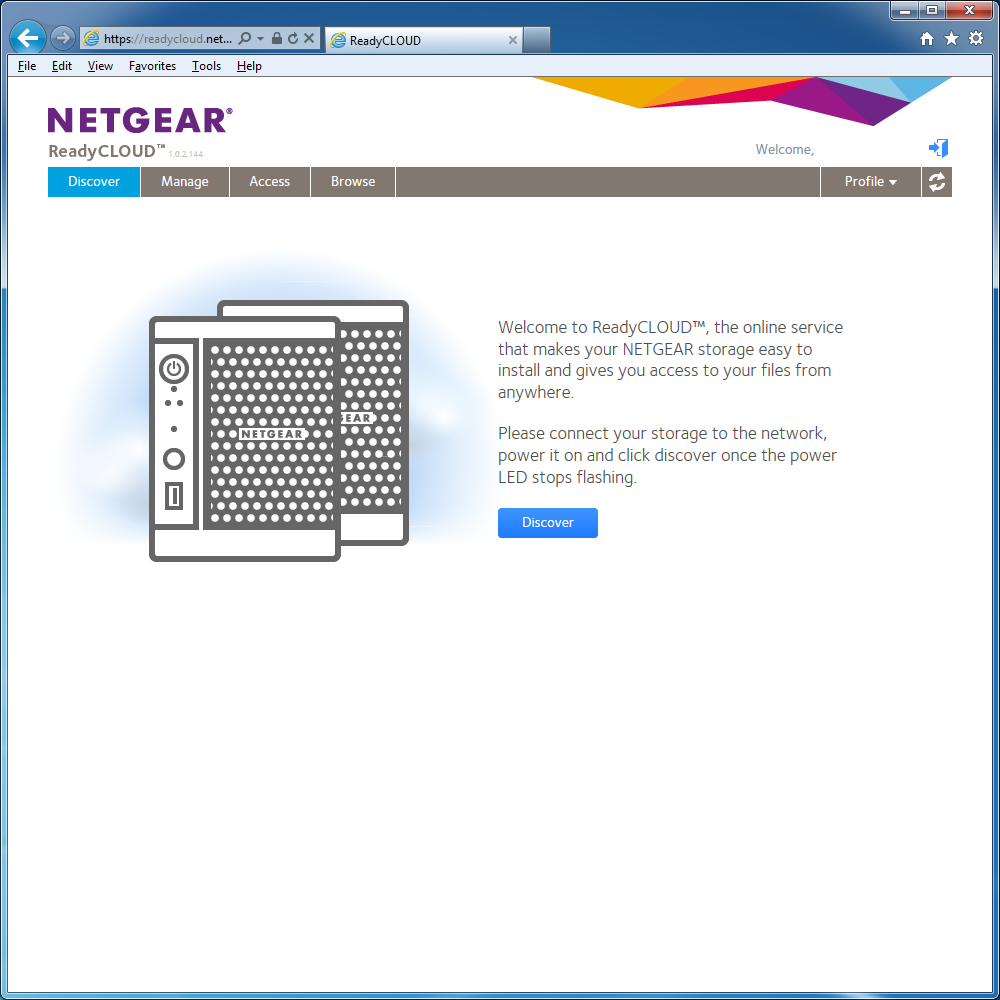

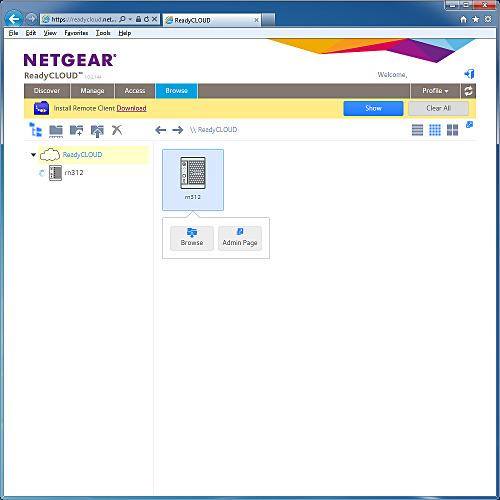

Поскольку с RAIDar мы уже встречались, в этот раз решили попробовать «облачный» вариант. Браузер действительно нашел наше устройство (конечно с помощью внешнего сервиса), потом сайт предложил создать новый аккаунт ReadyCloud, что заняло буквально несколько секунд. Жаль только, что про изменения в наших часовых поясах система оказалась не в курсе. После этого нужно было придумать имя системы и подтвердить начало установки кнопкой на корпусе устройства.
Сервис позволяет получить доступ к накопителю через популярные браузеры, но можно воспользоваться и фирменным клиентом, который есть для операционных систем Windows, Mac OS, Android и iOS. Мы подробнее посмотрим на эти варианты чуть позже, а сейчас вернемся к настройке устройства.
По-умолчанию при установке двух винчестеров создается зеркальный том X-RAID2 и несколько общих папок на нем. Так что устройством можно начинать пользоваться практически сразу. Но обычно все-таки стоит настроить пользователей, выдать им права на ресурсы, включить дополнительные протоколы или сервисы. Для этого нужно обратиться к стандартному Web-интерфейсу настройки модели. Сделать это можно из окна ReadyCloud или программы RAIDar.
Интерфейс работает по шифрованному соединению HTTPS с самоподписанным сертификатом. Возможности заменить его на выданный доверенным центром сертификации не предусмотрено. Поддерживаются все современные популярные браузеры. Доступны переводы интерфейса на несколько языков включая русский (но качество перевода явно страдает). Не очень понравилось то, что для выхода из системы обязательно нужно закрывать браузер. Аккаунт администратора только один. Обычным пользователям интерфейс недоступен. Упомянем систему восстановления пароля, основанную на ответе на специальный вопрос и требующую для своей работы адрес электронной почты.
Внешний вид в версиях 6.x существенно изменился. В верхней части окна находится основное меню. Под ним могут появляться срочные сообщения для администратора. Далее идут меню второго уровня и собственно основное окно с настройками. В нем в свою очередь также может встречаться группировка опций.
Основное окно интерфейса не имеет стандартного дизайна, а многие его элементы на самом деле являются ссылками. Так что первое время может быть сложно найти требуемые опции, в частности выключение и перезагрузка модели осуществляются по значку после слова «Устройство». Кстати, безопасно выключить сетевой накопитель можно двойным нажатием на кнопку питания.
Производитель вынес большинство дополнительных функций и сервисов из прошивки в отдельные пакеты. Так что в этом разделе описывается только основной функционал.

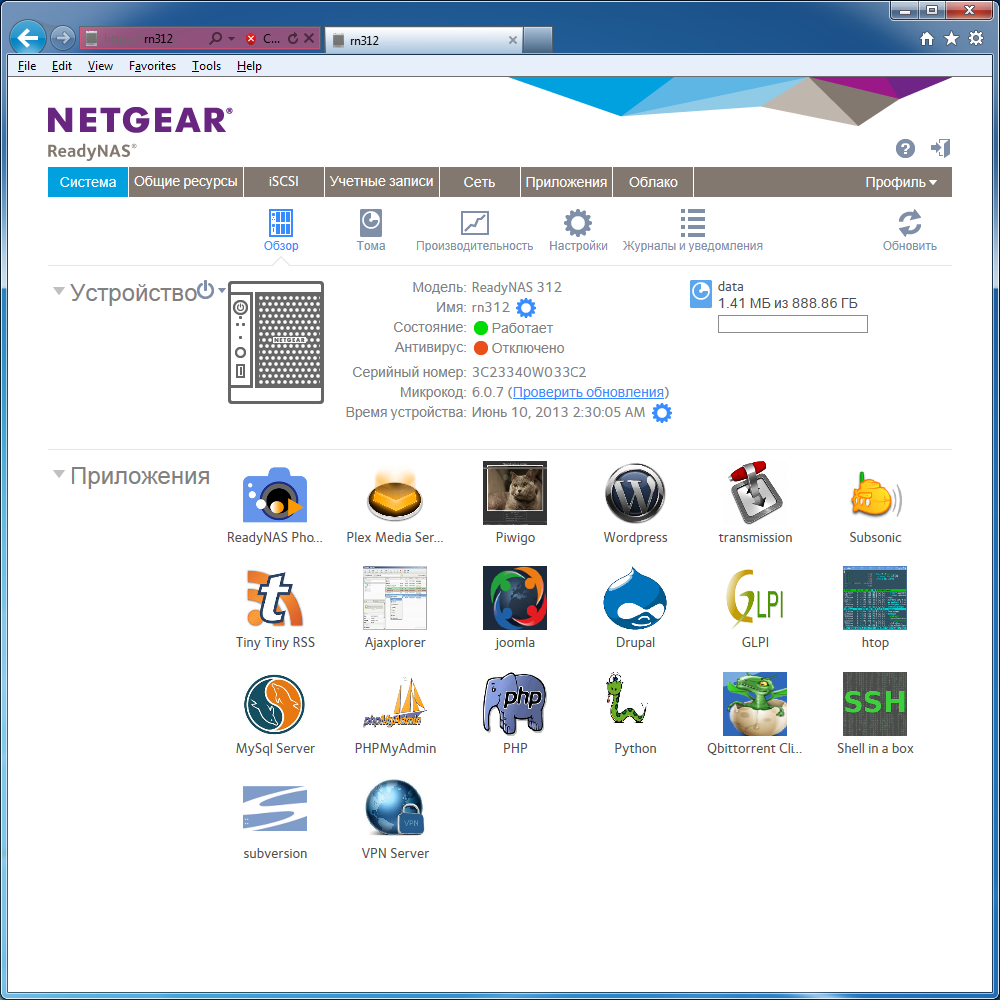

Страница статуса устройства достаточно удобная. На ней можно узнать название модели, серийный номер устройства, версию прошивки, проверить и установить время и дату. Также есть графическое отображение занятости дисковых томов и список приложений.

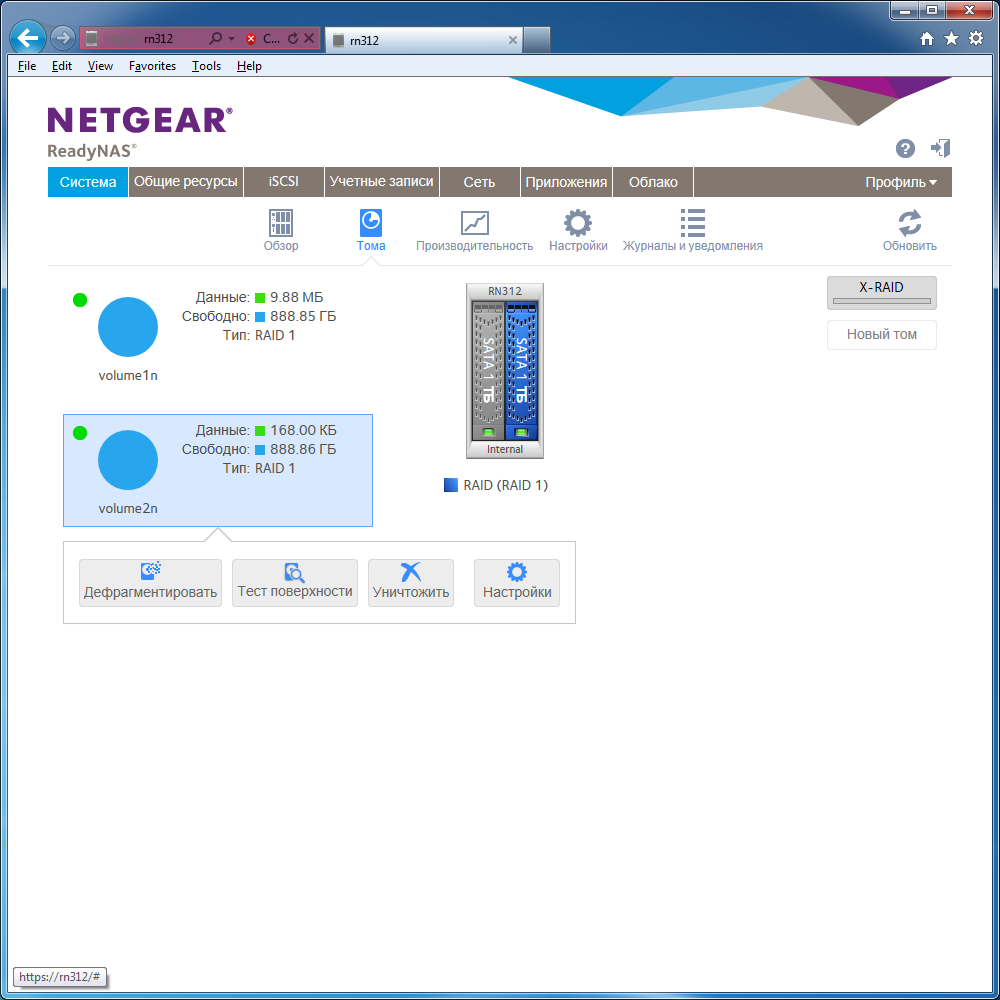

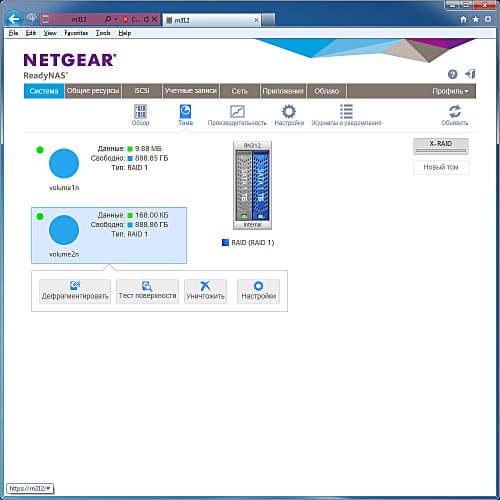

Управление томами стало немного проще, чем было ранее. Для переключения между режимами X-RAID2 и Flex-RAID уже не требуется делать полный сброс. А в некоторых случаях возможно даже сохранение данных. Для двухдисковой модели разница между режимами невелика. В Flex-RAID можно организовать два однодисковых тома, зеркало или массив с чередованием. X-RAID2 предлагает работу с одним диском и автоматическую миграцию с сохранением данных на зеркало при установке второго винчестера. Для увеличения объема массива без потери файлов в данной модели есть только один вариант — последовательная замена винчестеров на большие по размеру в двухдисковом X-RAID2 или зеркале Flex-RAID. Старшие устройства, в которых установлено больше отсеков для винчестеров, поддерживают и другие варианты миграции.
Из дополнительных возможностей отметим встроенные сервисы дефрагментациии и проверки целостности данных. Интересно, что для томов (и системного и с данными пользователя) используется файловая система BTRFS. Для системы с каждого диска забирается около 4 ГБ. Остальное пространство отдается для данных пользователя.

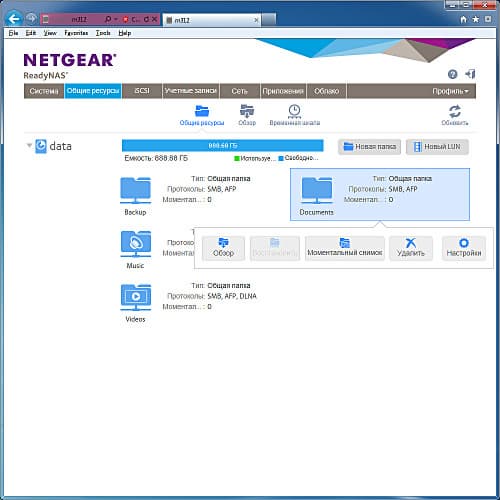

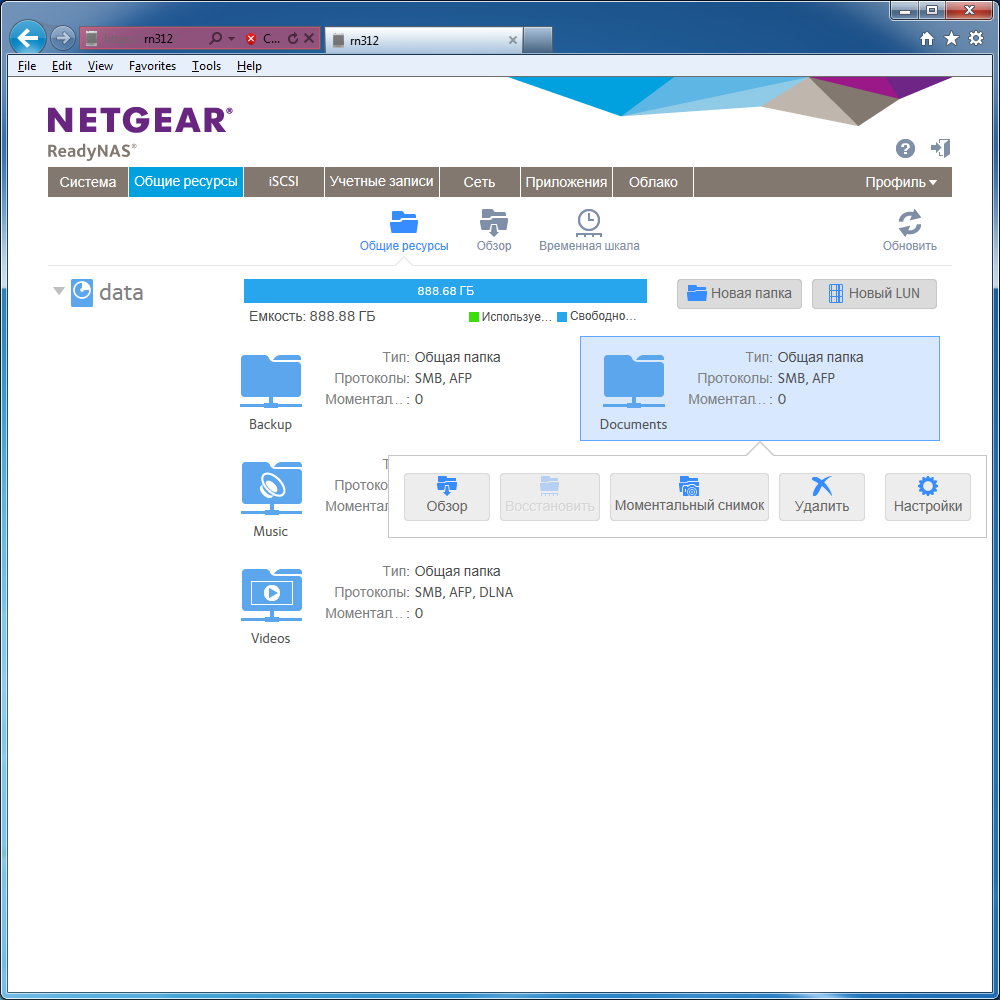

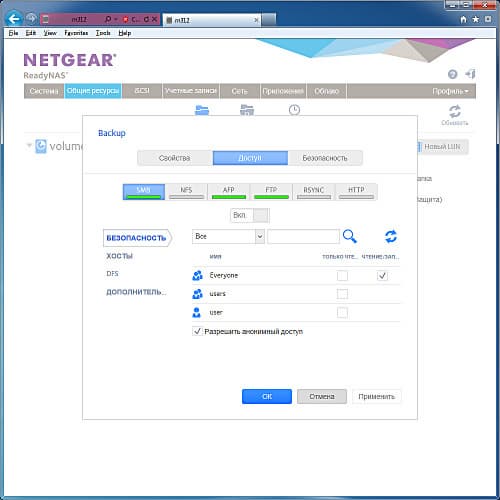

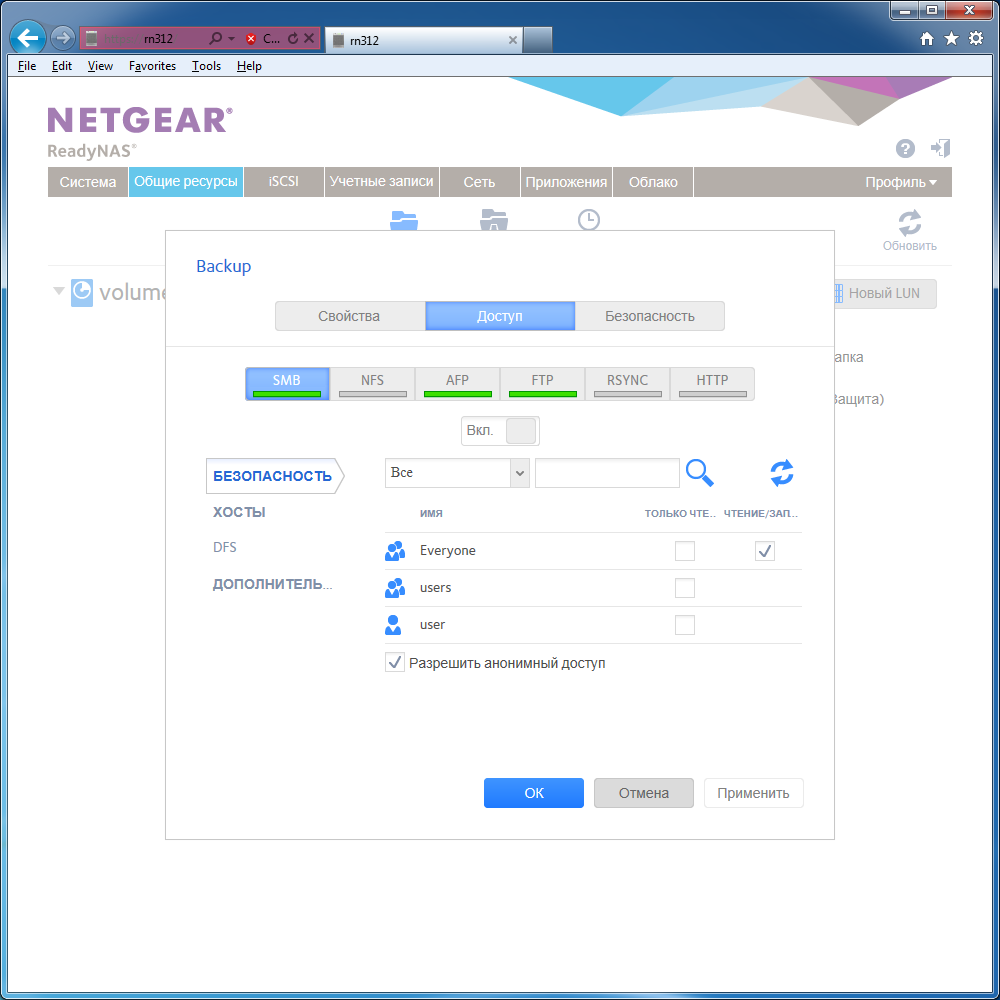

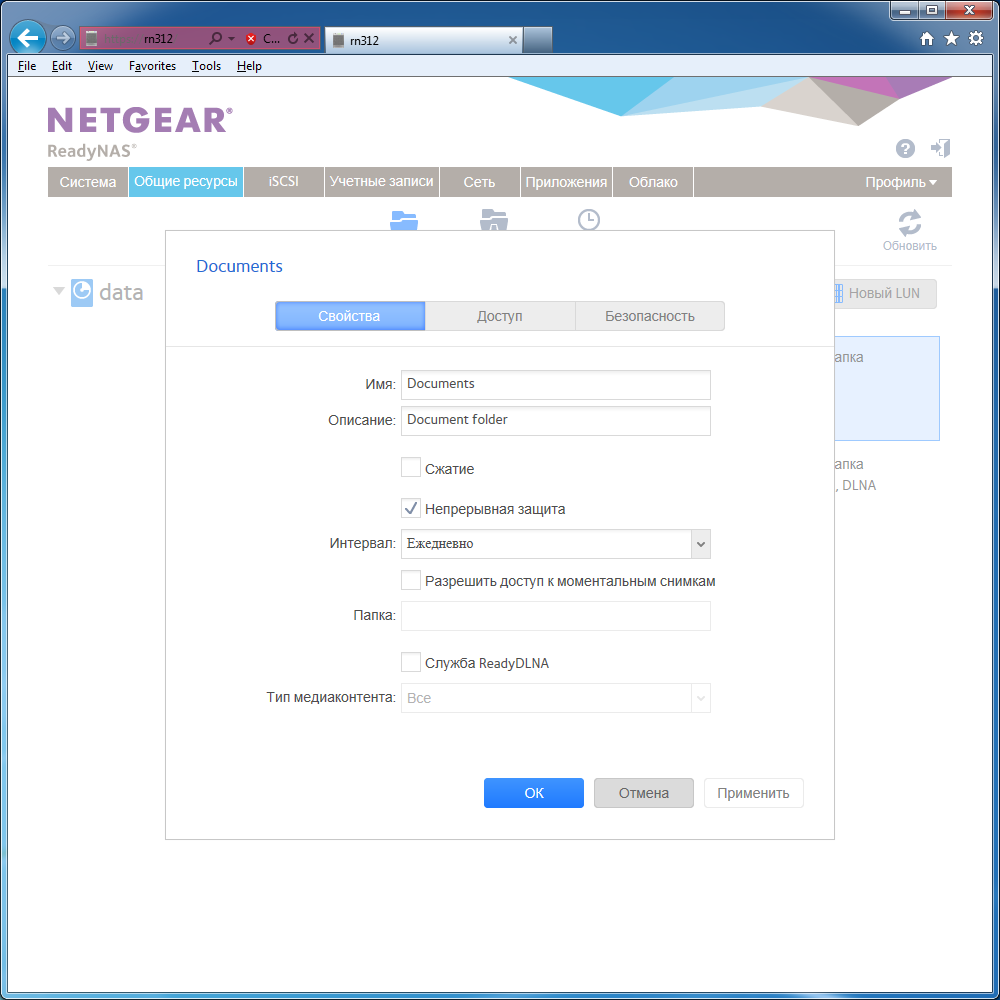

На дисковых томах как обычно требуется создать нужное число общих папок. Для каждой из них можно выбрать требуемые протоколы, указать права доступа, включить сжатие. Очень интересно выглядит возможность работы со снимками (snapshot). Система способна самостоятельно создавать резервные копии данных из папок с указанной периодичностью (час, день, неделя). Администратор может разрешить доступ к ним и обычным пользователям, так что вернуться к прошлой копии важного документа будет очень просто. Ограничений на число снимков и контроля за ними в системе не предусмотрено. Наиболее старые автоматически удаляются при необходимости.
В разделе «Общие ресурсы» есть также встроенный браузер файлов, в котором доступны наиболее часто встречающиеся операции с папками и документами.

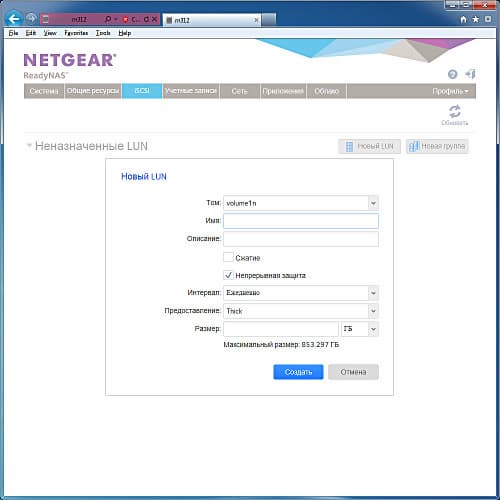

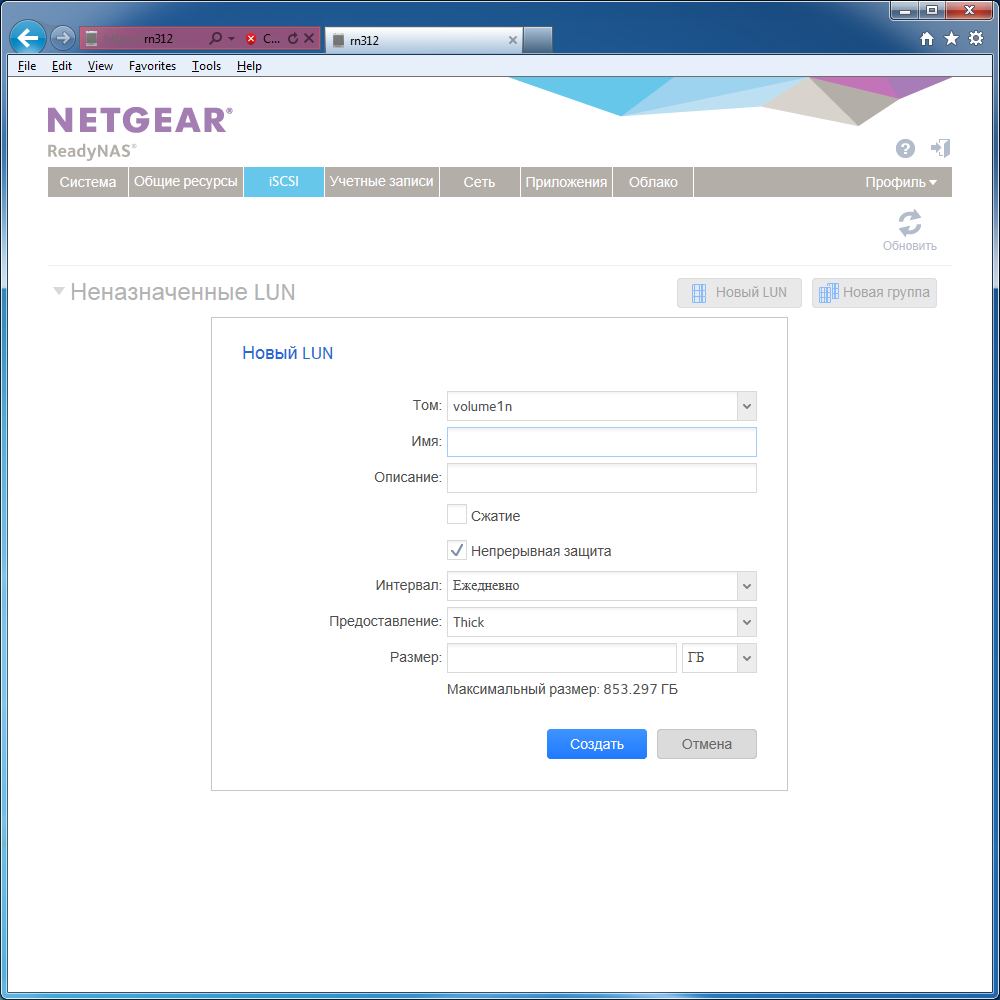

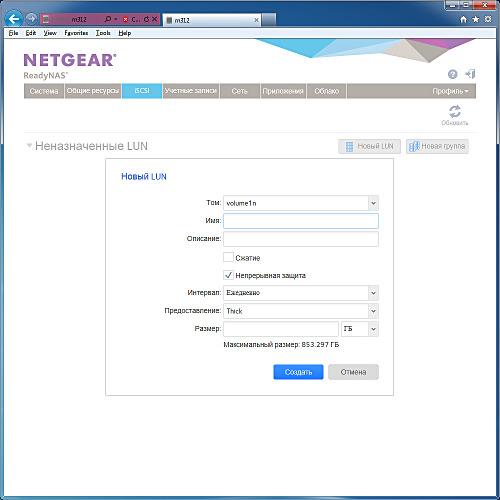

Накопитель поддерживает работу по протоколу iSCSI. LUN создаются на уже существующих томах. Интересно, что для них также поддерживается защита по технологии снимков. LUN организуются в группы с общим именем цели. Для них можно задать права доступа со стороны клиентов.
Контроль и разграничение доступа осуществляется и использованием стандартного механизма учетных записей. Они могут быть как локальные, так и полученные из Active Directory. Для управления большим числом пользователей можно использовать их организацию в группы. Для некоторых протоколов дополнительно поддерживаются ограничения на адрес системы клиента. Обратите внимание, что поддержки дисковых квот в данном устройстве нет.

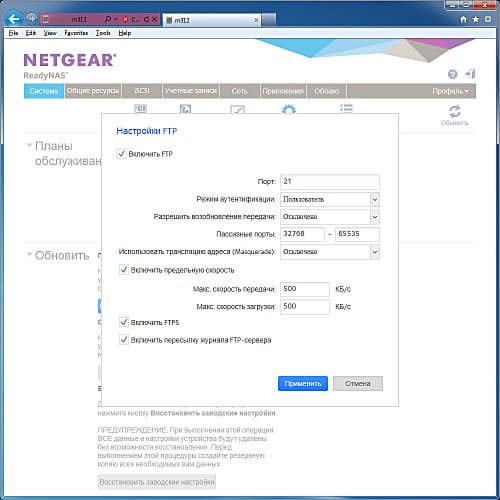

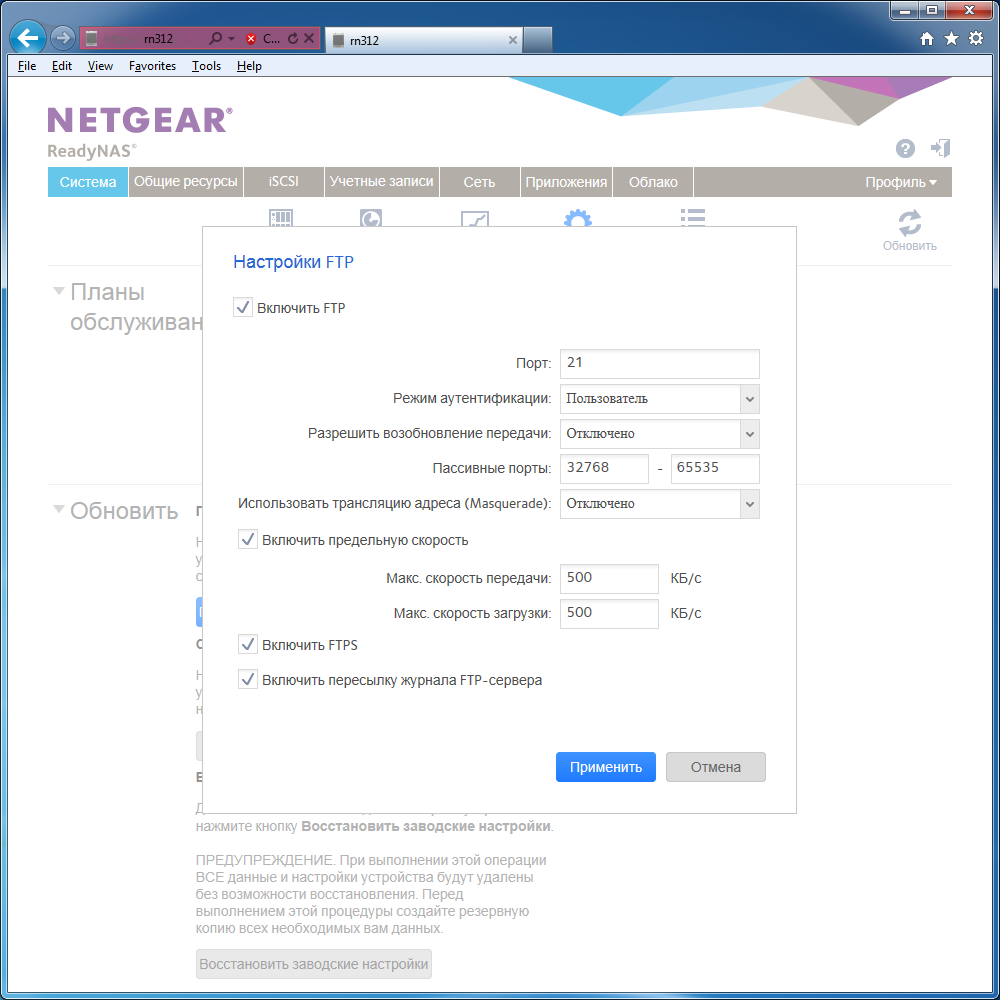

Из-за изменения структуры прошивки изменилась группировка опций. В частности глобальные параметры сетевых протоколов находятся в системных настройках. Накопитель поддерживает все популярные протоколы, что позволяет использовать его в гетерогенных сетевых средах. Настроек у SMB, AFP и Rsync никаких нет. Для NFS можно выбрать число потоков. Сервер FTP поддерживает изменение номера порта, работу в пассивном режиме, ограничение скорости, шифрование (FTPS). Для чтения документов можно использовать и протоколы HTTP/HTTPS. При этом поддерживается выбор пользователей, которые будут иметь доступ к документам. Сервер SMB совместим с технологией DFS.

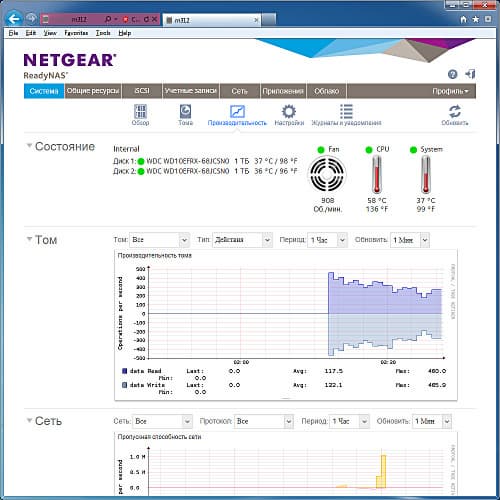

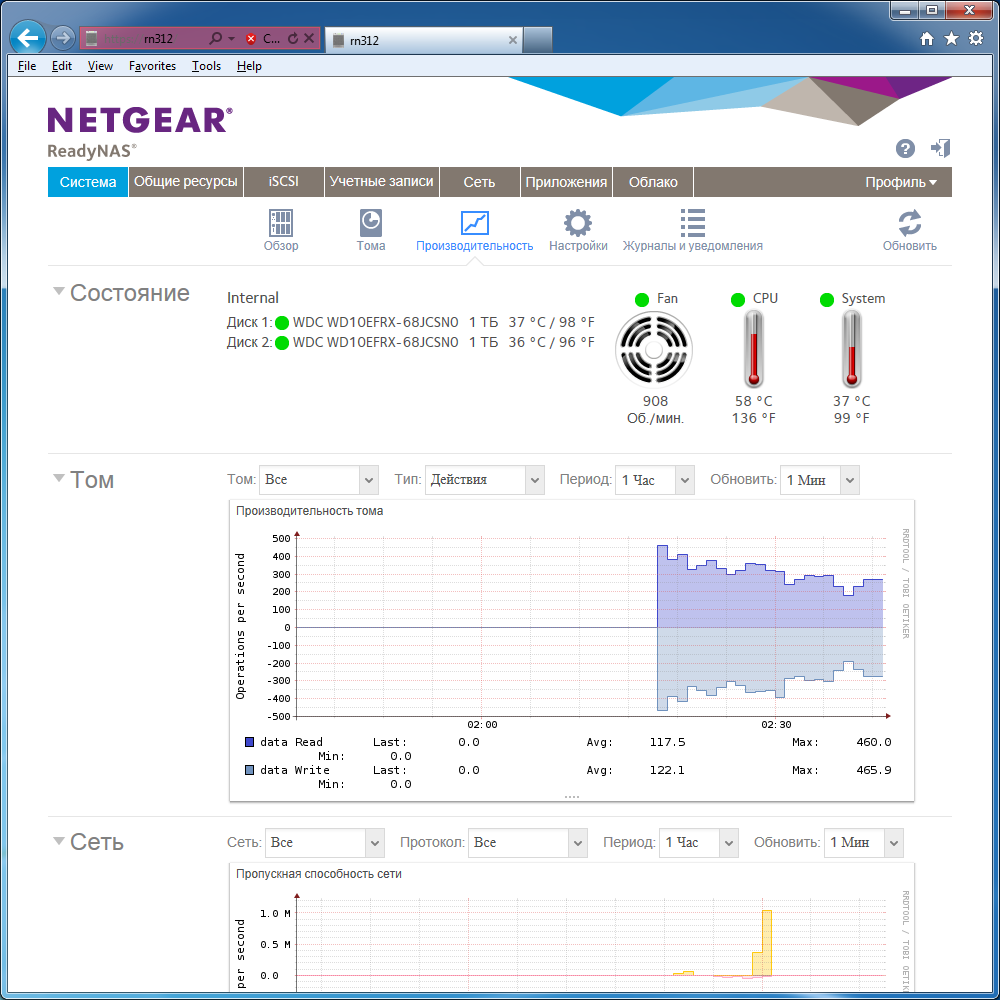

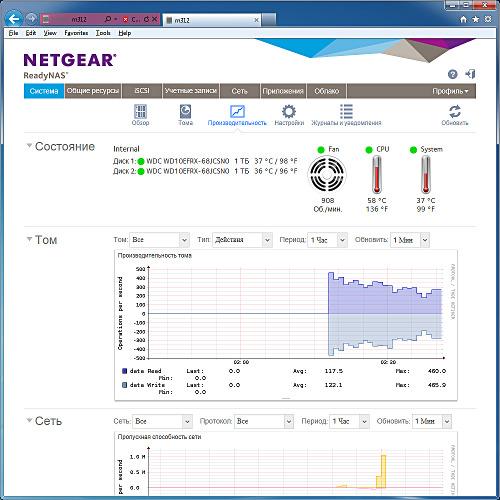

Очень интересно выглядит страница «Производительность». Кроме отображения состояния дисков (S.M.A.R.T. и температура), скорости работы вентилятора, температур процессора и системы, здесь есть знакомые многим энтузиастам Linux графики RRDtool по множеству системных параметров. В частности можно узнать нагрузку на дисковые тома и сеть (отдельно по каждому протоколу), % использования дискового пространства, температуры процессора и системы. Причем журналы сохраняются на срок до года. Жаль, что нет информации по загрузке процессора и оперативной памяти.
Если очень постараться, то можно найти опции для выключения накопителя при отказе дисков или перегреве.

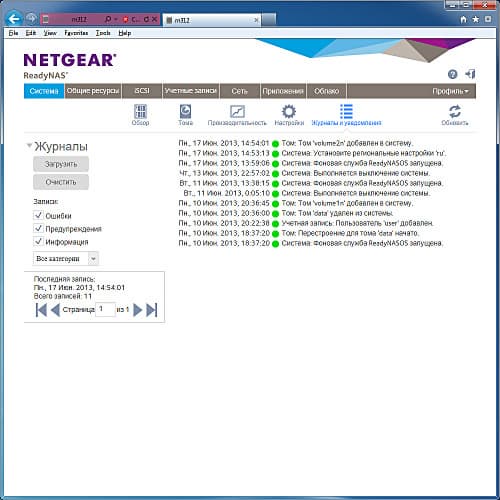

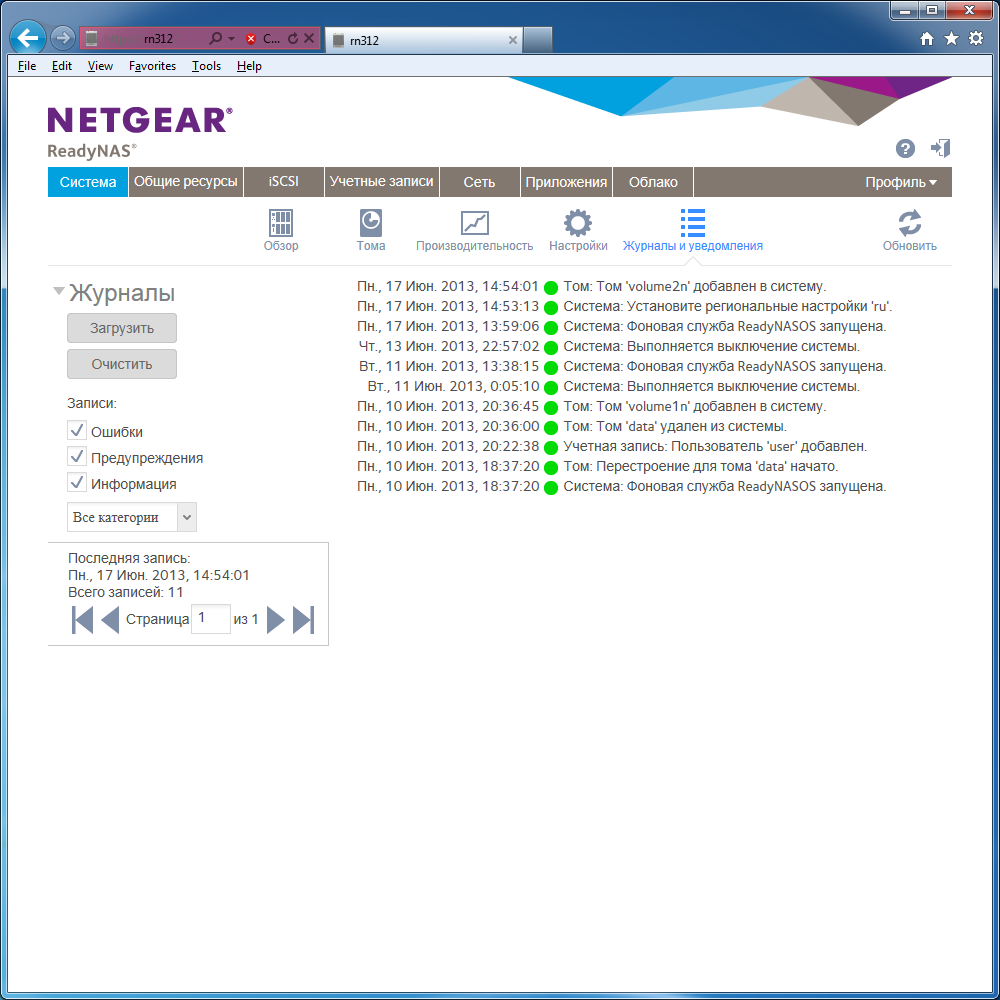

Накопитель ведет достаточно подробный системный журнал. Однако возможности записи действий сетевых пользователей в данной модели нет (кроме лога FTP). Для информирования администратора используется электронная почта. Можно указать только один адрес получателя и выбрать типы событий для отправки уведомлений. Обязательно использование внешнего сервера SMTP для передачи сообщения. Для удаленного контроля работы сервера есть поддержка SNMP, включая фирменный файл описания MIB.
Подключение к сети осуществляется через гигабитные сетевые интерфейсы. Настроек у них не очень много — можно увеличить MTU (Jumbo Frames), установить адреса IPv4 и IPv6, объединить интерфейсы в группу. Для простого обнаружения накопителя в сети есть поддержка протокола UPnP. Возможно удаленное включение питания по технологии WOL.
Кроме стандартного набора системных опций — обновление прошивки, сброс настроек, сохранение и восстановление конфигурации, в данной модели есть возможность установки расписания работы на неделю с точностью до часа.
Не очень понятно, зачем сохранили в прошивке мультимедийные сервисы — серверы iTunes (работает только для музыки из соответствующей общей папки) и DLNA (пользователь может выбрать папки и тип контента в них для индексации).
В основную прошивку входит также функция антивируса, основанная на базе технологий компании Commtouch. К сожалению, подробной информации по ее работе в руководстве не приводится. Так что по поводу режима сканирования и обновления баз ничего сказать нельзя. Хотя судя по системному журналу, последние обновляются самостоятельно.
Не стали убирать и встроенный модуль резервного копирования. Как вы помните, у ReadyNAS давно очень интересный с точки зрения набора источников и получателей. Ими могут быть локальные папки и тома, удаленные ресурсы (SMB, FTP, NFS, Rsync), внешние накопители. Пользователь может запрограммировать требуемое число заданий. В каждом указывается расписание запуска и несколько дополнительных опций. На кнопку Backup, которая находится на лицевой панели, можно назначить любое число заданий, что позволяет реализовать сценарии сохранения данных с внешнего носителя в нужную папку. Пользователям ПК от Apple пригодится поддержка программы TimeMachine. В модуле есть возможность использования и облачных сервисов, о чем мы расскажем в следующем разделе.
Облачные сервисы

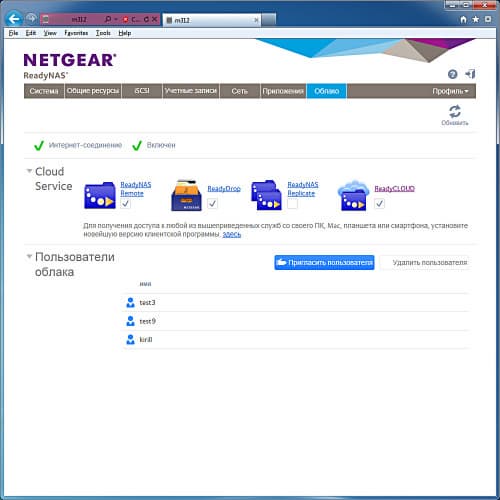

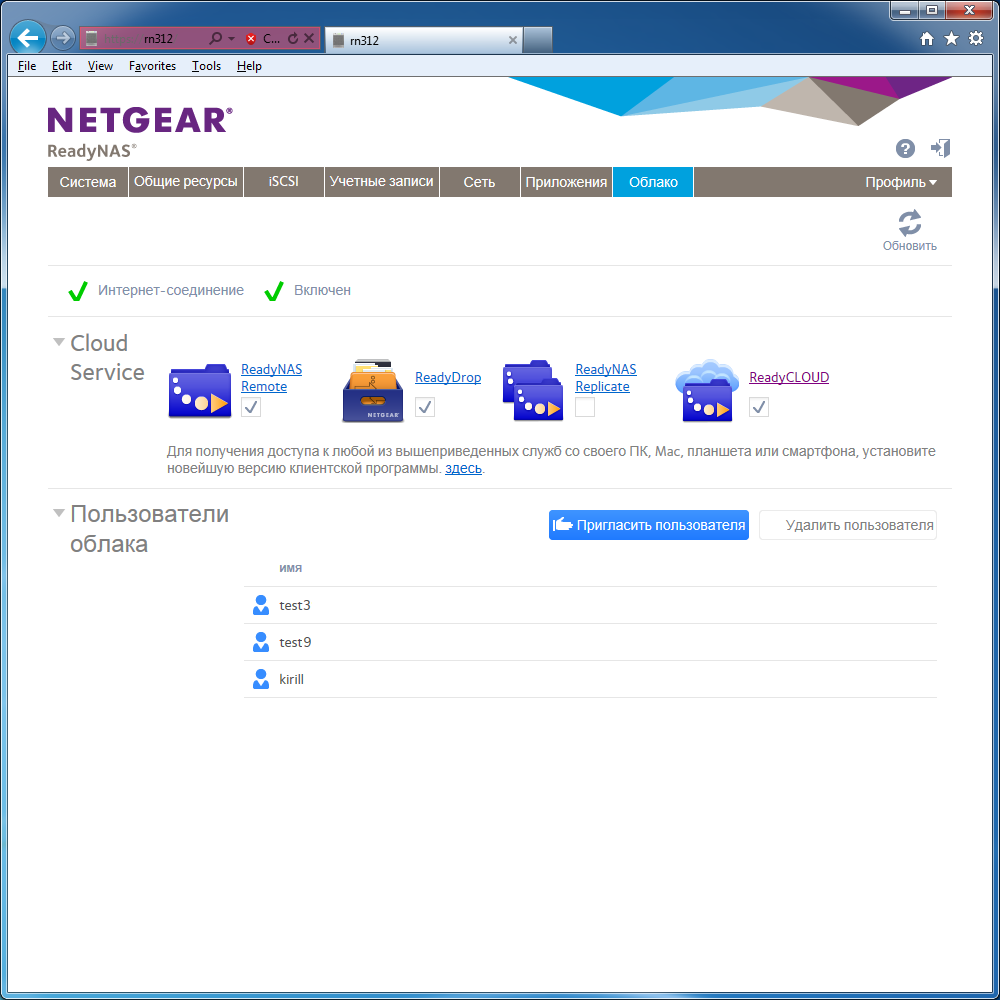

Для удаленной работы и синхронизации данных компания предлагает несколько облачных сервисов. К сожалению, текущая схема работы несколько запутана из-за того, что процесс регистрации, получения аккаунтов, управления устройствами, делегирование прав и прочее слишком сложны для массового пользователя. Но при необходимости разобраться все-таки можно.
Сервис ReadyNAS Remote известен по прошлым версиям прошивок для устройств ReadyNAS. С использованием специальной утилиты для Windows, Mac, Android или iOS через него можно получить удаленный доступ к документам на сетевом накопителе. При этом настраивать роутер не потребуется. На первом этапе проверки прав используется аккаунт сервиса — все возможные пользователи должны его иметь. Регистрация несложная, потребуется только адрес электронной почты, на который администратор системы может прислать приглашение. Возможно, что такая система и удобна, если у всех есть ReadyNAS и требуется доступ к несколькими системам, для чего можно использовать один аккаунт. Но в общем случае если есть только один накопитель и хочется поделиться фотографиями с друзьями — этот вариант слишком сложный. Тем более, что на втором этапе доступа к непосредственно общим папкам на устройстве потребуется вводить реквизиты и локального пользователя с нужными правами.
Функция ReadyDrop сервиса ReadyNAS Remote позволяет автоматически синхронизировать выбранную папку на ПК под управлением Windows или Mac с соответствующим общим ресурсом на сетевом накопителе. Также есть удаленный доступ к этим файлам через Web-браузер. Несмотря на возможность изменения имени устройства в настройках, в этом сценарии продолжает использоваться оригинальное название. Невыясненным остался и вопрос с использованием функции несколькими пользователями одновременно со своими наборами документов.
ReadyNAS Remote работает по технологии создания виртуальной сети между клиентами и сетевыми накопителями. Так что через нее можно монтировать диски стандартными способами через проводник и получать доступ к интерфейсу администрирования накопителя. Минусом такого подхода является заметное снижение скорости доступа, чем при более традиционных способах.
ReadyNAS Replicate использует ту же базу пользователей, что и предыдущий сервис. После регистрации нескольких накопителя в этой службе появляется возможность резервного копирования и восстановления данных между ними в автоматическом режиме. Причем управлять и контролировать работу сервиса можно через специальный сайт. Не очень понятно, почему сервис был назван «Replicate», поскольку функции синхронизации в нем не предусмотрено.

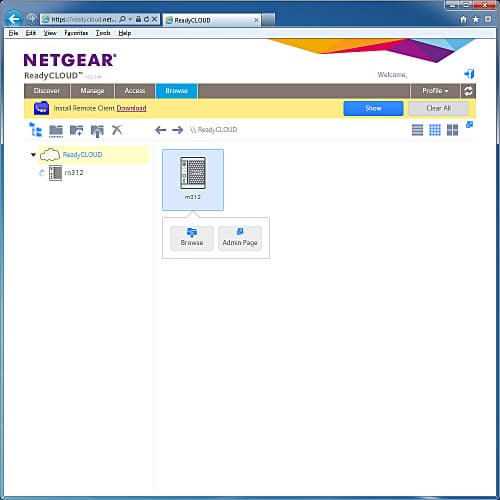

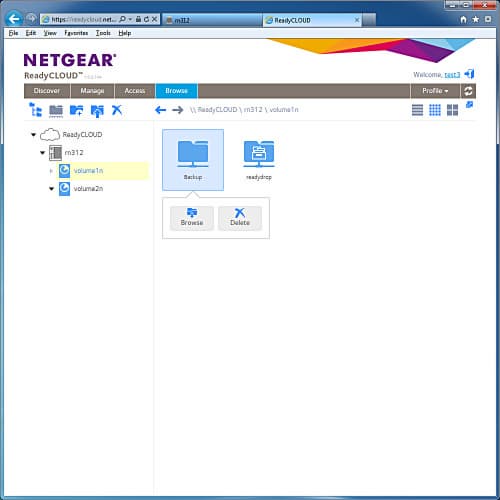

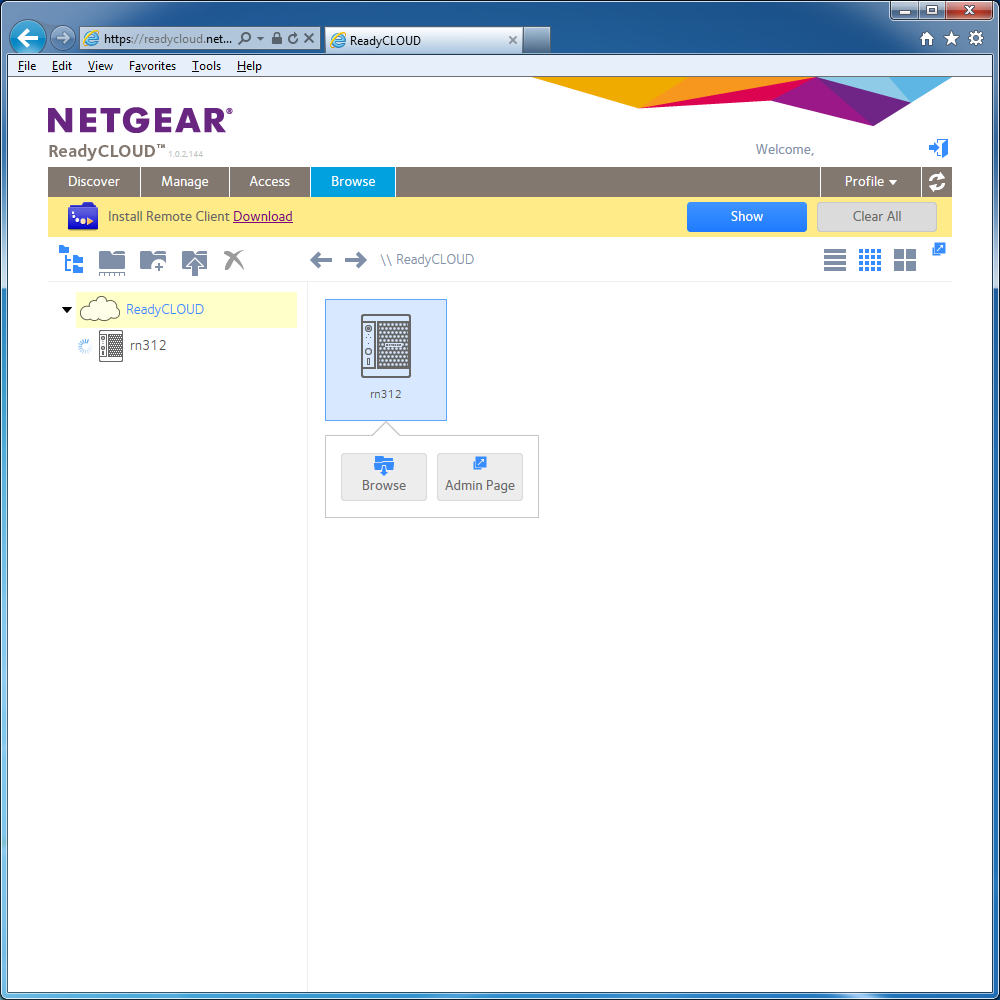

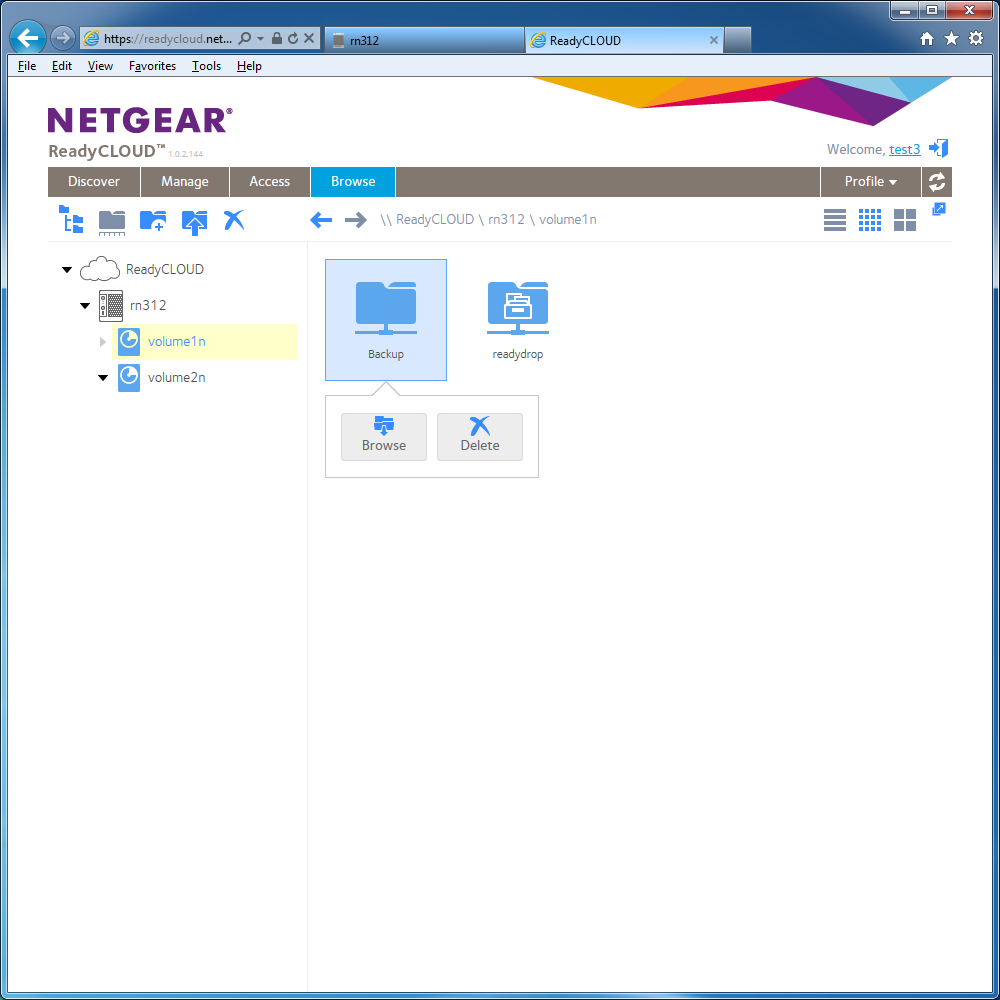

Видимо желая еще больше запутать пользователей, в новой версии прошивки компания предложила сервис ReadyCloud. Он реализует доступ к данным и интерфейсу администрирования зарегистрированных на данную учетную запись устройств (база общая с ReadyNAS Remote). Хотя и в ней не решен вопрос с контролем доступа к файлам. Если к папке не разрешен доступ всем, то и через ReadyCloud вы документов не увидите.
Суммируя наши попытки использования обновленной версии облачных сервисов от Netgear — в некоторых сценариях может быть полезно, но с удобством и возможностями в настоящий момент есть серьезные проблемы.
Упомянем также работу с облачными системами хранения данных в модуле резервного копирования. Первая из возможностей — синхронизация выбранной папки с DropBox. Вторая — резервное копирование в фирменный сервис ReadyNAS Vault. Последний представлен только платной версией (есть возможность попробовать его работу в течение месяца).
Дополнительные пакеты

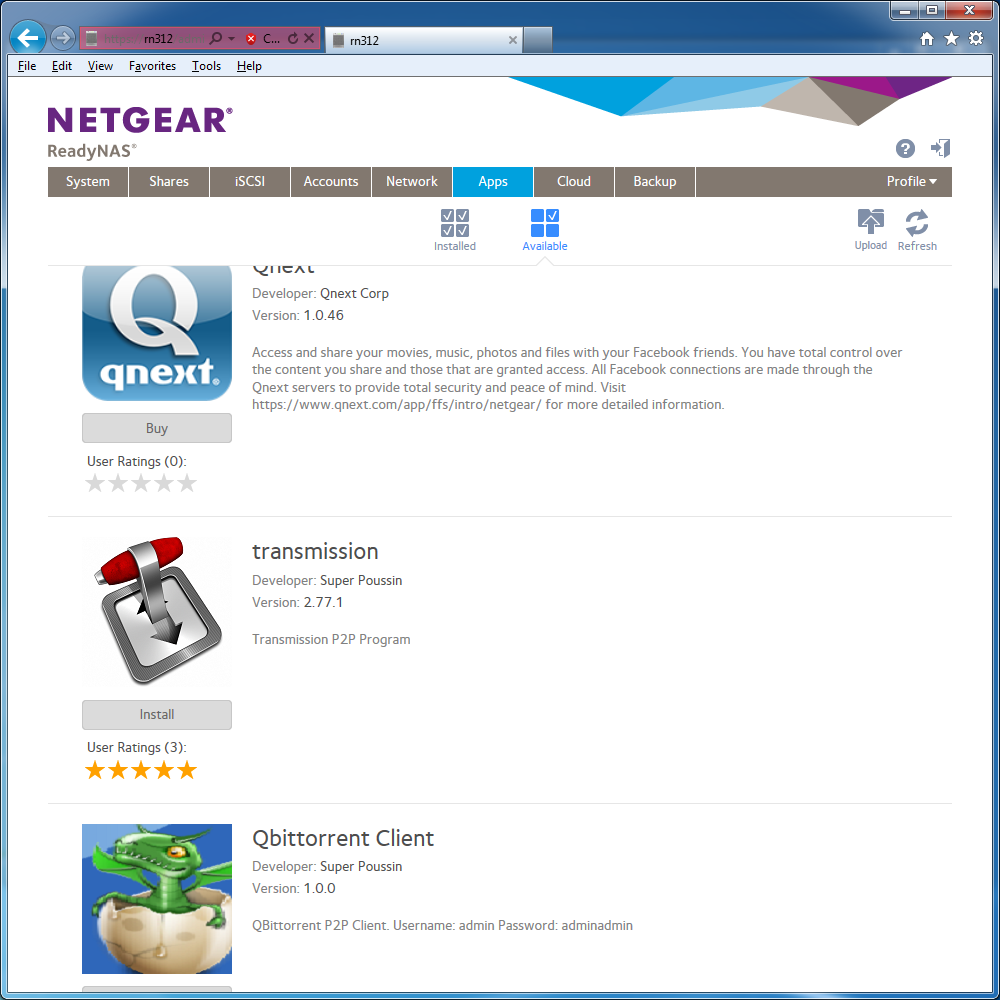

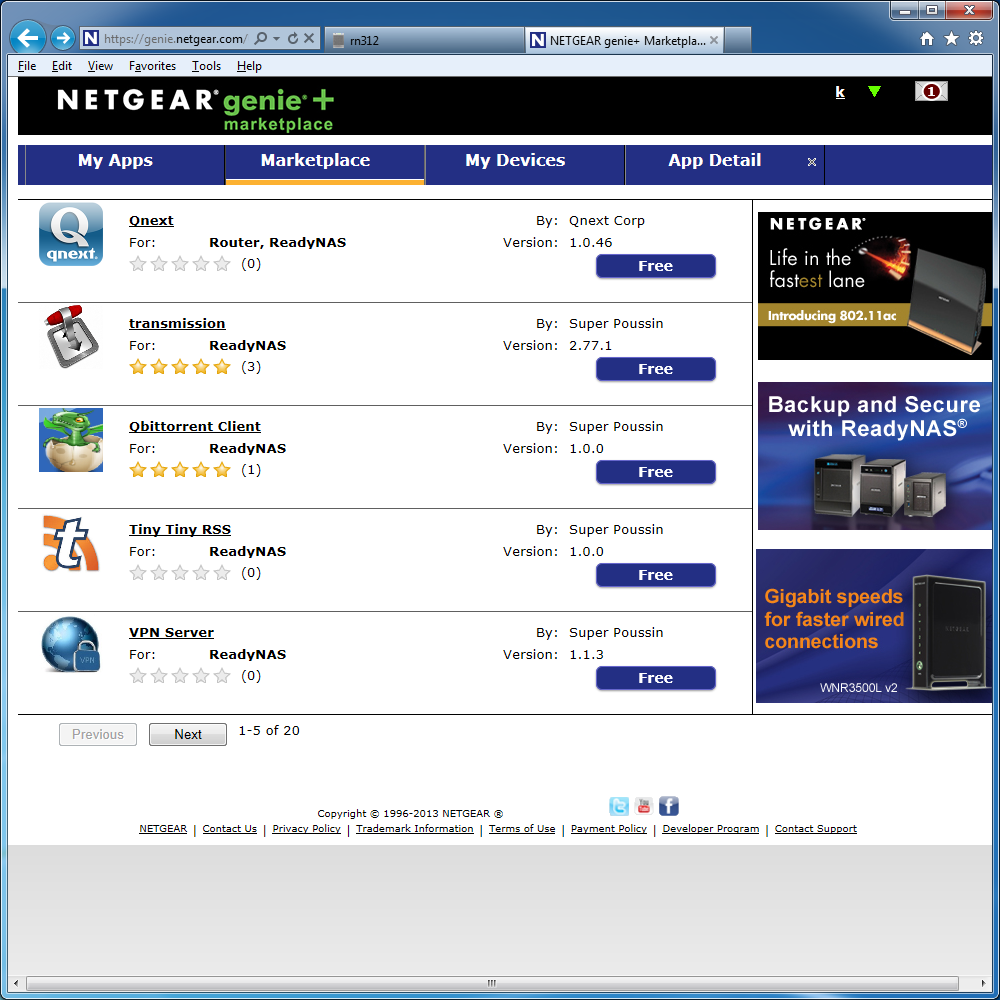

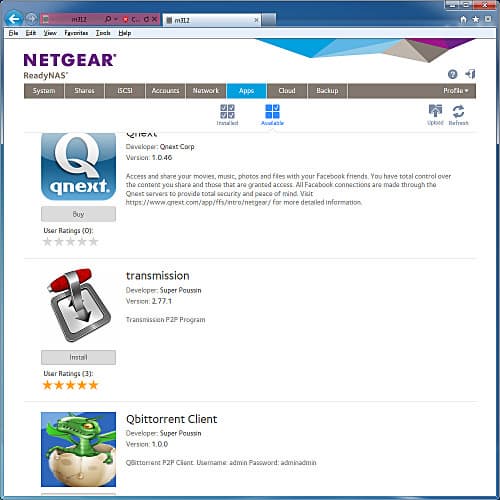

Для установки дополнительных программных пакетов используется магазин приложений Genie+Marketplace с обязательной регистрацией. В момент написания статьи в нем присутствовало 20 бесплатных программ. Возможно, что в дальнейшем появятся и платные модули. В целом подобное решение может быть интересно с точки зрения более гибкой ценовой политики для данного класса устройств.
Установить приложение из каталога возможно как через сам накопитель, так и через сайт магазина. Из наиболее интересных программ отметим transmission, VPN Server, Plex Media Server, Wordpress, Drupal, joomla, MySQL. Отметим, что возможность установки программ из загруженных из интернета готовых пакетов сохранилась, однако видимо изменился формат пакетов. В документации также упоминается платный сервис видеонаблюдения (ReadyNAS Surveillance). К сожалению, он не представлен в каталоге магазина, так что испытать его не получилось.
Похоже, что работу с магазином приложений сегодня только отлаживают. В частности модуль Plex Media Server нам удалось запустить только после сброса настроек накопителя с последней версией прошивки. В этом случае в устройстве сразу появляются все доступные пакеты (в состоянии ожидания настройки и запуска). При этом магазин не в курсе этой ситуации и позволяет установить одновременно и новые версии пакетов.
По информации от производителя, видеонаблюдение и Plex Media Server появятся в официальном магазине с выходом обновления прошивки версии 6.1.
Компания сохранила доступ к консоли устройства через протокол SSH. Но надо отметить, что это может быть причиной отказа в гарантии и поддержке. Для последней также может использоваться удаленный доступ через отдельный сервис SSH.
Также обратим внимание читателей, что порт HDMI и ИК-приемник в настоящий момент в накопителе не используются. Хотя при необходимости можно подключить монитор, USB-клавиатуру и получить доступ к консоли.
Внешние устройства
К устройству можно подключать внешние накопители с интерфейсами USB 3.0 и eSATA. На них поддерживаются файловые системы EXT3, EXT4, NTFS, FAT32, HFS+. Каждый раздел представляется отдельной общей папкой. По-умолчанию на эти ресурсы выданы полные права всем, но данную настройку можно изменить. Безопасное отключение накопителей производится через Web-интерфейс.
Кроме накопителей, поддерживается работа с сетевыми (SNMP, NUT) ИБП. К сожалению, официального списка совместимости для них нет.
Производительность
Тестирование производительности устройства проводилось с двумя жесткими дисками серии WD Red объемом 1 ТБ каждый (модель WD10EFRX). Использовалась программа Intel NASPT с шаблонами, в которых участвовали файлы большого объема. Были проверены все доступные конфигурации дисковых массивов. После установки винчестеров в сетевой накопитель и инициализации, на них создавался том требуемой конфигурации, папка и пользователь с доступом к ней. Из дополнительных настроек только включалась технология Jumbo Frames на сетевом интерфейсе.

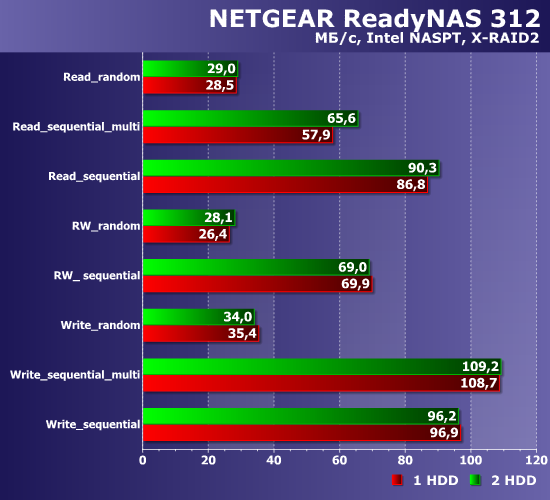

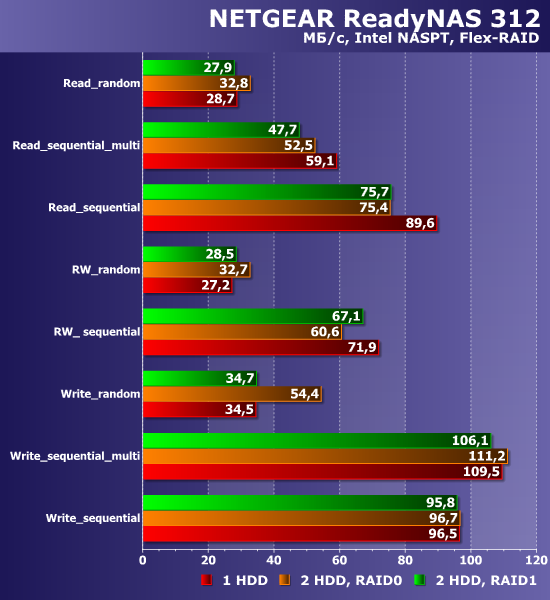

Напомним, что у Netgear есть поддержка как стандартных типов RAID-массивов в режиме FlexRAID, так и упрощенная конфигурация томов в режиме X-RAID2. Для тестируемой двухдисковой модели все сводится к следующим вариантам — один диск, два диска в RAID1, два диска в RAID0. Варианта JBOD в данном устройстве нет. Однако проверка показала, что зависимость от режима все-таки есть и ее нельзя списать на погрешность. В результате на графиках представлены пять конфигураций.
В случае использования X-RAID2 скорость работы одиночного диска и зеркала практически не отличаются. Максимальные показатели составляют около 90 МБ/с на чтение и 110 МБ/с на запись. При этом обращает на себя внимание снижение скорости при мультипоточном чтении примерно на 30%. А вот запись от нескольких потоках только выигрывает. Случайные операции показывают 30-35 МБ/с. Аналогичная ситуация и с Flex-RAID. Только случайная запись с конфигурацией RAID0 оказывается быстрее из-за чередования запросов по винчестерам.
В целом такой уровень производительности характерен для устройств на базе x86 и можно считать, что использование необычной файловой системы не сказывается негативно на скорости в основных сценариях.

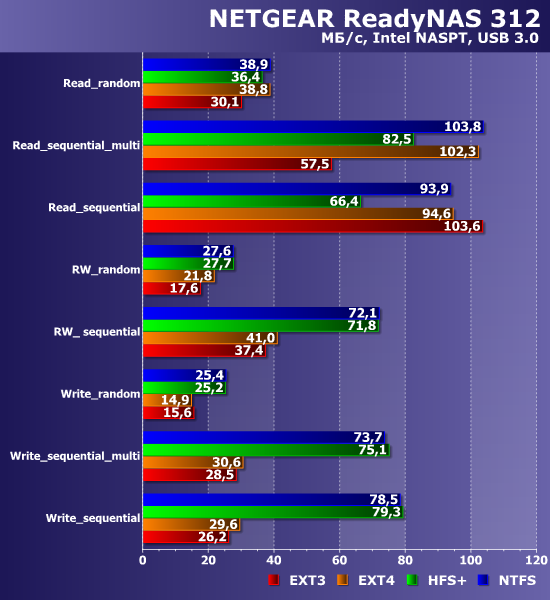

Накопитель имеет два современных интерфейса для работы с внешними дисками, так что мы проверили и скорость их работы.
Достаточно необычной оказалась зависимость от файловой системы. Несмотря на то, что формально EXT3/EXT4 являются более знакомыми для Linux, запись на HFS+ и NTFS осуществляется заметно быстрее. Можно даже сказать, что NTFS выходит в лидеры данной группы тестов.

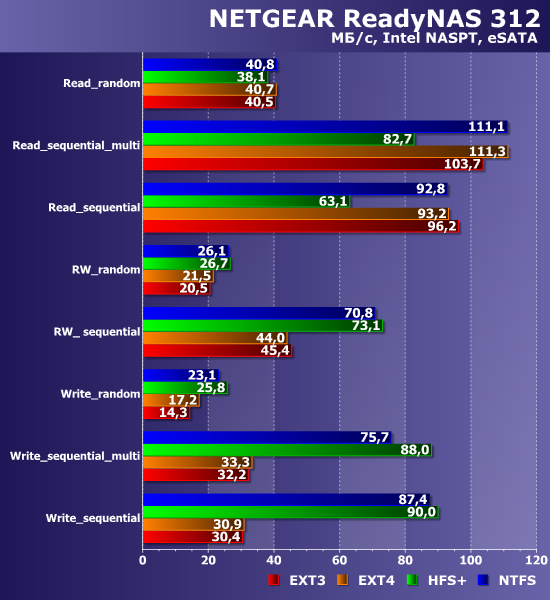

Использование более производительного eSATA относительно мало влияет на результаты. Единственное, где виден существенный эффект — чтение с EXT3. В целом мы видим что интерфейсы устройства получились очень быстрыми, так что расширение объема внешними дополнительными накопителями с данной моделью вполне оправдано.
Выводы
Краткое заключение по итогам нашего знакомства с Netgear ReadyNAS 312: качественно изготовленный накопитель на современной платформе, в удобном корпусе с безвинтовым креплением дисков и низким уровнем шума, с интересной аппаратной конфигурацией, скорость соответствует верхнему сегменту, с программной составляющей пока не все так хорошо, как хотелось бы.
Устройство хорошо будет себя чувствовать в профильных режимах работы NAS, в том числе и в гетерогенных средах благодаря реализации большого числа протоколов. В нем есть многофункциональный встроенный модуль резервного копирования для реализации множества сценариев данной задачи. Также интерес представляет выбранная файловая система для разделов с данными, которая поддерживает технологию снимков и позволяет добавить несколько полезных функций (например, доступ к версиям файлов).
Набор дополнительных сервисов достаточно широкий, однако многие из них (в частности связанные с облаками и удаленным доступом), на наш взгляд, в текущий момент реализованы не самым оптимальным образом. Так что для реального использования пользователю потребуется потратить много времени на настройку и проверку.
К счастью, большинство замечаний касается программной части, так что есть шанс, что компания сможет решить эти вопросы с обновлениями ПО, а также добавить новые функции. Среди последних ожидается система видеонаблюдения и режим медиаплеера с использованием штатного порта HDMI и ИК-приемника.
Средняя розничная цена в Москве, актуальная на момент чтения вами данной статьи, составляет: $526(25).
