Анатомия Iomega HiPZiP, или Нет черным ящикам

Эта статья для тех людей, которым любопытно узнать, что там внутри. Информация, изложенная в ней, может показаться вам абсолютно бесполезной. В таком случае мы рекомендуем не тратить время на ее чтение.

Наверное, всем в детстве хотелось знать, как устроены окружающие вас вещи. Масса игрушек и полезных вещей полегла от такого сильно присущего человеку свойства, как любопытство. Хоть и говорится, что любопытство не порок, но, вспомнив безвинно погибший будильник и магнитофон, можно придти к совершенно противоположному мнению. Любопытство остается с человеком всю жизнь. И вот недавно, тестируя MP3-плеер HipZip от компании Iomega, мне очень захотелось заглянуть в его внутренности. И представьте себе, такая возможность вскоре появилась. Представитель компании Iomega c улыбкой сказала: «Если журналисты захотят разобрать, они разберут». Как следствие, я получил MP3-плеер HipZip для анатомического исследования. Интерес к этому устройству был вызван тем, что это довольно своеобразный MP3 плеер, его функции и стиль работы сильно отличаются от стандартных Flash- и Mp3-CD-плееров.

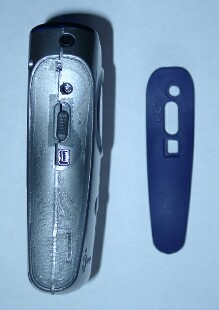

Итак, вооружившись отверткой, я приступил к вскрытию. Разбирается плеер достаточно просто, надо было выкрутить четыре самореза из задней крышки плеера. После, того как я их выкрутил, оказалось, что плеер не хочет разбираться. Выяснилось, что боковые резиновые накладки выполняют, помимо всего прочего, роль дополнительного крепления. Как оказалось, они тривиально приклеены к корпусу с помощью своеобразного двустороннего скотча.



После удаления боковых накладок и аккуратного надреза скотча по разделительной линии половинок корпуса я без труда снял заднюю крышку. Заодно с ней очень легко снялась панель с щелью для загрузки дисков и предохранительной крышкой.

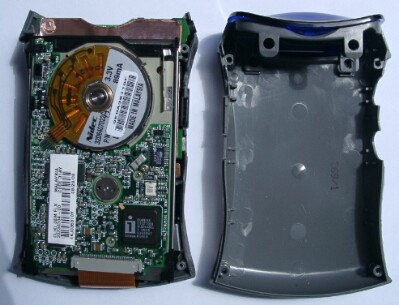

На левой части фотографии мы непосредственно видим привод PocketZip, соединенный с помощью ленточного шлейфа с внутренностями плеера. Вопреки ожиданию, привод не имел дополнительного крепления к корпусу. При закрытом корпусе он жестко фиксируется на месте выступами корпуса. Сам привод несколько толще своего PCMCIA собрата, который нам доводилось тестировать. На приводе есть наклейка «Click OEM FLX», видимо, этот вариант привода поставляется сторонним компаниям, которые выпускают MP3 плееры по аналогичной технологии, а также оборудуют цифровые камеры приводом PocketZip. Под снятым приводом обнаружился экран, который закрывал плату, к которой подсоединялся ленточный шлейф от привода PocketZip. Под платой находится батарея, которая включена в разъем питания на этой плате и крепится на месте стальным зажимом. Я думал, что батарея будет составной (как это часто бывает, когда батарею собирают из нескольких элементов), но она оказалась целиковой. Видимо, если она умрет, поменять вам ее смогут только в сервис центре Iomega. Напряжение батареи ~4.2 V.

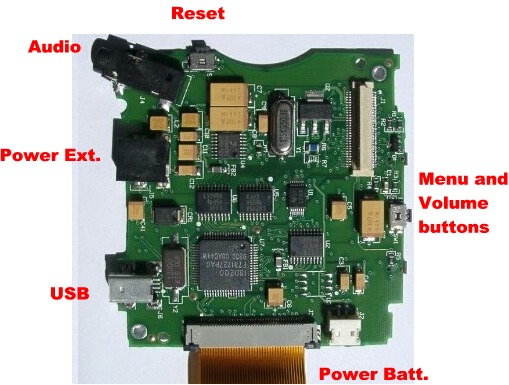

Осторожно сняв экран, я обнаружил под ним плату, которую можно назвать интерфейсной, так как на ней сосредоточено большинство разъемов и часть кнопок управления. Плата крепится к корпусу двумя саморезами и соединяется в свою очередь с «материнской» платой. Интересный факт — связь с шиной USB осуществляется с помощью микросхемы ISD200, которую в основном используют для создания конвертеров IDE-to-USB. По всей видимости, во время подключения плеера HipZip к компьютеру по USB, привод PocketZip может общаться с компьютером без какого либо участия самого плеера.

При ближайшем рассмотрении разъема наушников сразу стало понятно, отчего у множества пользователей возникали проблемы с ним. Конструкция разъема очень неудачна. Контактные пластины разъема сделаны из мягкого металла. Как следствие, со временем они под воздействием штекера отходят в стороны, и теряется с ним контакт.

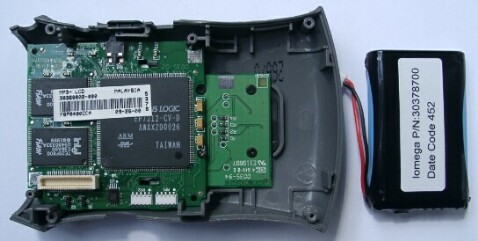

Давайте теперь взглянем на саму «материнскую плату». Тут нас ждут первые сюрпризы. Как оказалось, плеер собран на чипе Maverick EP7212 от компании Cirrus Logic, Inc. Я попытался найти спецификацию этого чипа, и был приятно удивлен. Как выяснилось, этот чип является System-on-Chip, т. е. фактически компьютером в чипе. Это готовое решение для создания PDA, которому требуются расширенные возможности декодирования цифрового звука. Вот коротко характеристики этого чипа:

Maverick EP7212

• процессор ARM720T
• Windows CE совместимый
• Поддерживает насколько алгоритмов декомпрессии звука (MP3, WMA, ACC, Audible)
• По производительности равен 100MHz Intel Pentium-based PC
• Продвинутые возможности декодирования звука:
  • Поддерживает несколько алгоритмов декомпрессии звука
  • Поддерживает MPEG 1, 2, and 2.5 layer 3 audio decoding
  • DAI (Digital Audio Interface) интерфейс для работы с low-power DACs, ADCs, and Codecs
• контроллер LCD
• контроллер DRAM
• 38,400 bytes of on-chip SRAM
• Два UARTs (16550 type) порта
• IR-порт (up to 115.2Kbps)

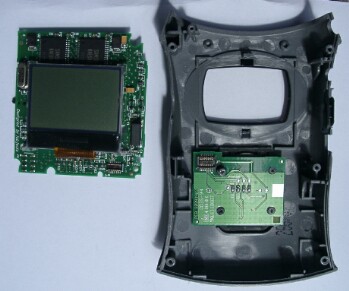

Рядом с процессором находятся две микросхемы Flash памяти, которые хранят текущую версию операционной системы Dadio. TE28F800 — это 8mbit микросхема с организацией 512k×16bit. Таким образом, суммарный объем Flash памяти равняется 2Mb. На обратной стороне «материнской» платы смонтирован LCD экран и микросхемы оперативной памяти.

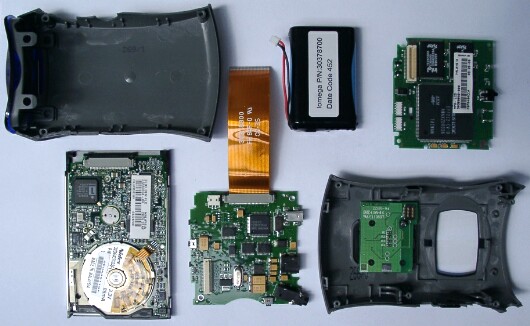

Оперативная память плеера представлена двумя микросхемами SAMSUNG K4E641612D. Это EDO память с организацией 4Mbit×16bit. Нетрудно подсчитать, что объем оперативной памяти равняется 16MB. Маленькая плата, оставшаяся на корпусе плеера, содержит кнопки управления плеером. На фото внизу можно увидеть весь набор конструктора:

Итак, обобщим то, что мы смогли увидеть внутри плеера, разобрав его. Фактически, он является представителем нового класса персональных устройств. Созданный на чипе, применяемом для создания PDA, он имеет в отличие от них более богатые возможности расширения за счет применения в нем привода PocketZip. Если добавить к нему большой экран, мы получим полнофункциональный PDA. Если сравнить технические характеристики HipZip, например, с PDA Cassio 500, то можно наглядно убедиться, что он не сильно отстает от него. Как выяснилось, для процессора, на котором собран HipZiр, существует несколько SDK для различных OS. Например, вы можете сделать OS плеера, как в Windows CE, так и в одном из вариантов Linux. Текущая операционная система плеера как раз и представляет собой вариант Windows CE (информация не очень достоверная). Таким образом, HipZip имеет большой запас прочности для последующих апгрейдов OS и поддержки новых алгоритмов декомпрессии звука. При прочтении описания процессора HipZip, меня почему-то сразу посетила мысль о загрузочных PocketZip дисках с операционной системой Windows CE. Вот это было бы очень оригинальным решением. Допустим, в следующей версии HipZip фирма Iomega установит в него полнофункциональный LCD дисплей. Тогда, в зависимости от необходимости, вы можете использовать его либо просто как плеер или загрузив с диска OS как PDA. :) В общем, да здравствуют съемные носители информации. Видимо, в этом году PDA окончательно сольются с сотовыми телефонами, MP3 плеерами, GPS устройствами и прочими высокотехнологическими новинками в некое подобие универсального коммуникатора.
