Сетевой накопитель
D-Link ShareCenter DNS-327L


По итогам голосования iXBT Brand 2014 четвертое место в категории сетевых накопителей заняла компания D-Link. Этот производитель давно занимается тематикой домашних сетевых накопителей, но редко балует нас новинками в данном сегменте. Его решения имеют заметно более привлекательную стоимость по сравнению с лидерами рынка. Они могут быть интересны тем пользователям, которым требуется базовый набор сервисов сетевого накопителя и несколько популярных дополнительных функций, работающих «из коробки».

Актуальный ассортимент продуктов этого класса на локальном рынке у компании невелик и включает в себя наиболее востребованные модели на два и четыре отсека в настольном формате. В этом материале мы познакомимся с ShareCenter DNS-327L для двух винчестеров, который отличается от других решений в линейке наличием порта USB версии 3.0, увеличенным объемом оперативной памяти и цветом корпуса. Компания позиционирует модель для домашних пользователей и SOHO. Кроме того, в ней есть поддержка фирменных облачных технологий D-Link и портала mydlink, позволяющая с минимальными усилиями обеспечить удаленный доступ к устройству через интернет. Интересно, что в эту экосистему также входят IP-камеры, роутеры и другое оборудование компании. Отметим, что продукт присутствует на рынке уже пару лет, но продолжает оставаться актуальным, а также обеспечивается технической поддержкой, включая выход обновлений встроенного программного обеспечения.

Наиболее привлекательной характеристикой модели является относительно невысокая стоимость. Так что будет интересно посмотреть, насколько устройство соответствует младшим продуктам более популярных в этой категории производителей с точки зрения функций и производительности.

Комплект поставки и внешний вид

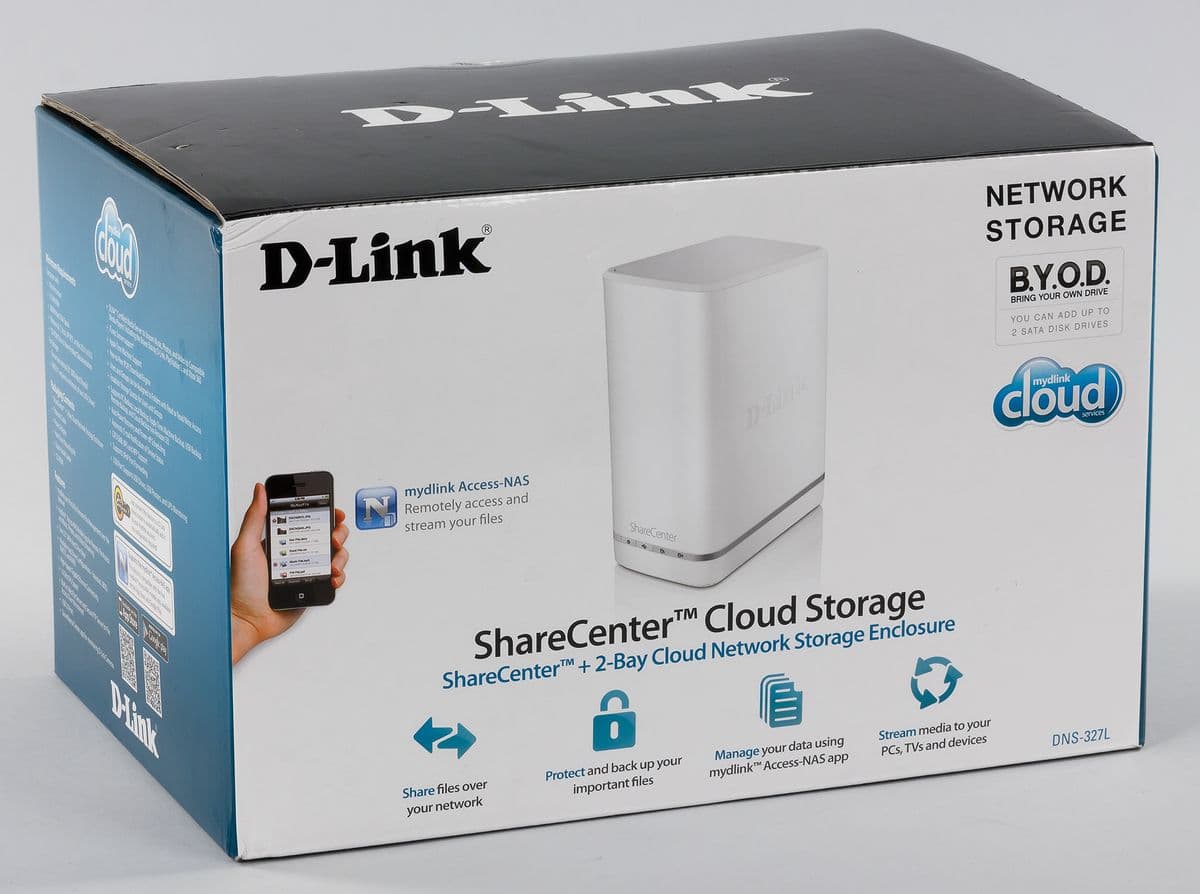

Сетевой накопитель поставляется в картонной коробке средних размеров. Ручки для более удобной транспортировки у нее, к сожалению, нет. Но сама коробка совсем не тяжелая и весит около 1,3 кг.

Цветовое оформление традиционное для D-Link. Приводятся фотографии устройства, ключевые особенности, системные требования, возможности встроенной прошивки и другая информация. Есть также схематичное описание процесса запуска в работу.

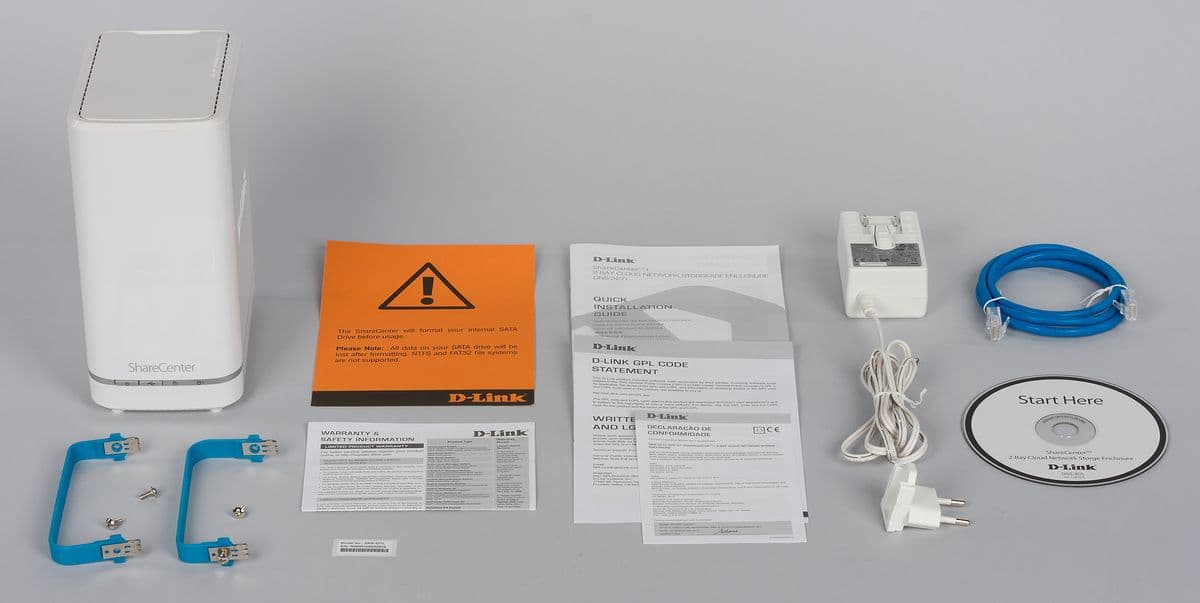

В комплекте идет блок питания «розеточного» формата (12 В 3 А), сетевой патч-корд, специальные ручки для установки жестких дисков, краткая инструкция по началу работы на нескольких языках, включая русский, компакт-диск с программным обеспечением и немного дополнительных листовок.

Похвалим производителя за то, что блок питания и его кабель в этой модели белые и согласуются с цветом корпуса устройства. Жаль, что на этом компания остановилась и не стала комплектовать накопитель и белым сетевым кабелем. Кстати, последний уникально короткий — менее метра, и, на наш взгляд, во многих случаях придется использовать другой.

Также несколько странно выглядит сегодня комплектация оптическим компакт-диском, который, судя по описаниям, требуется для инсталляции устройства.

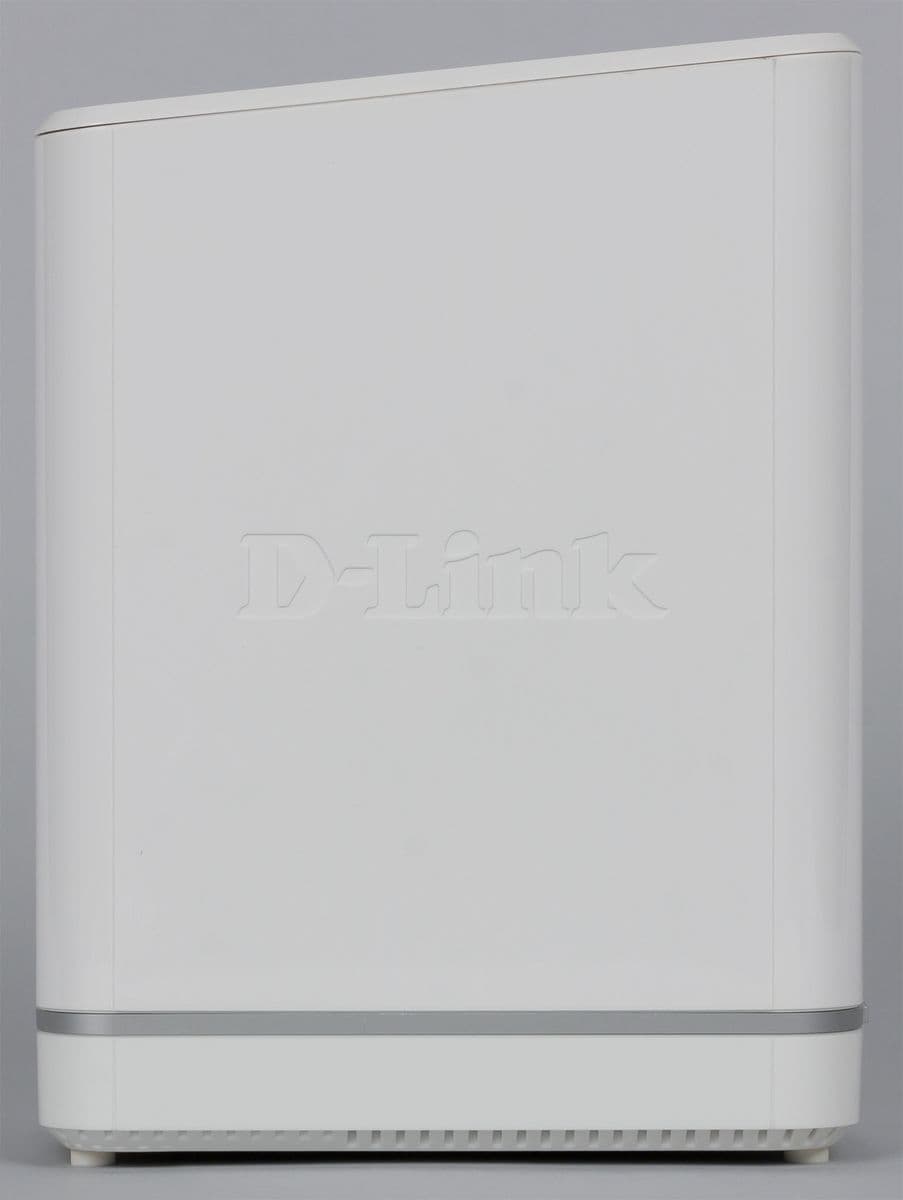

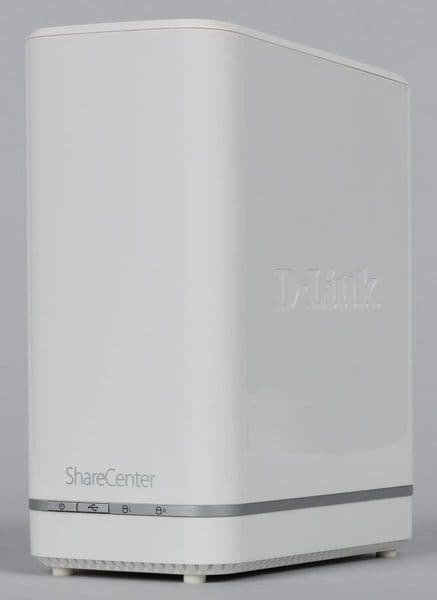

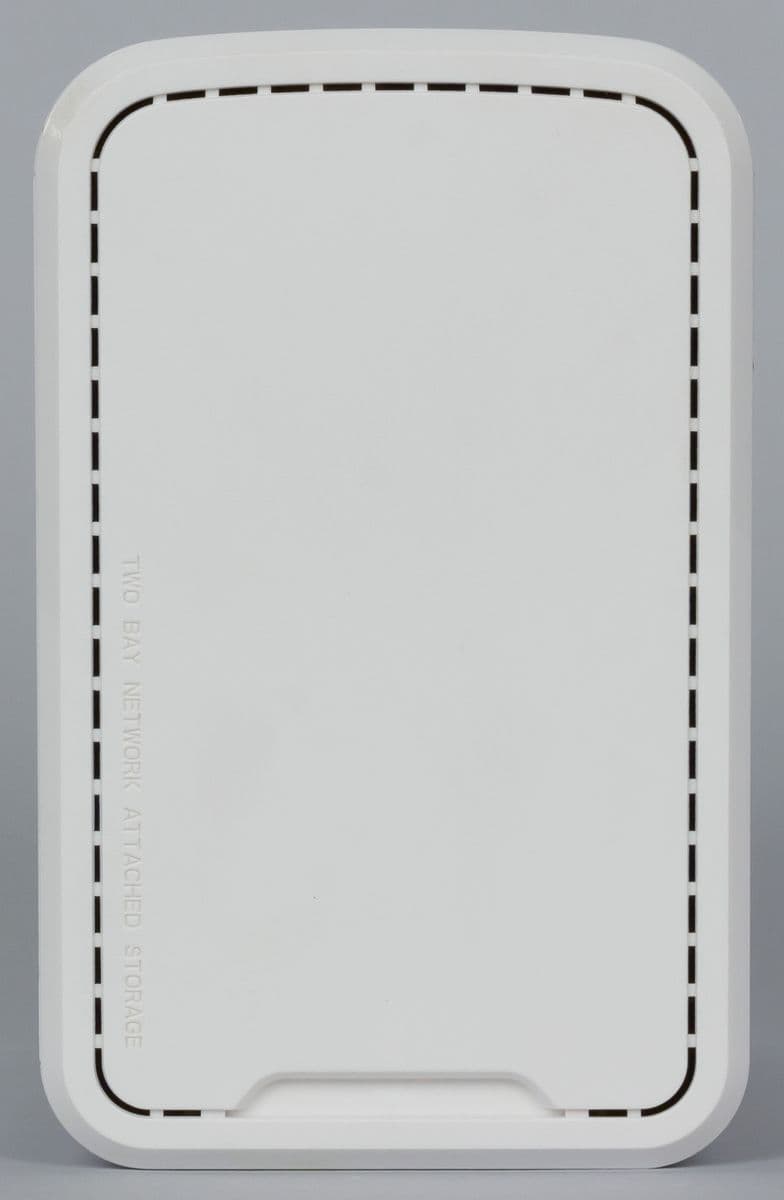

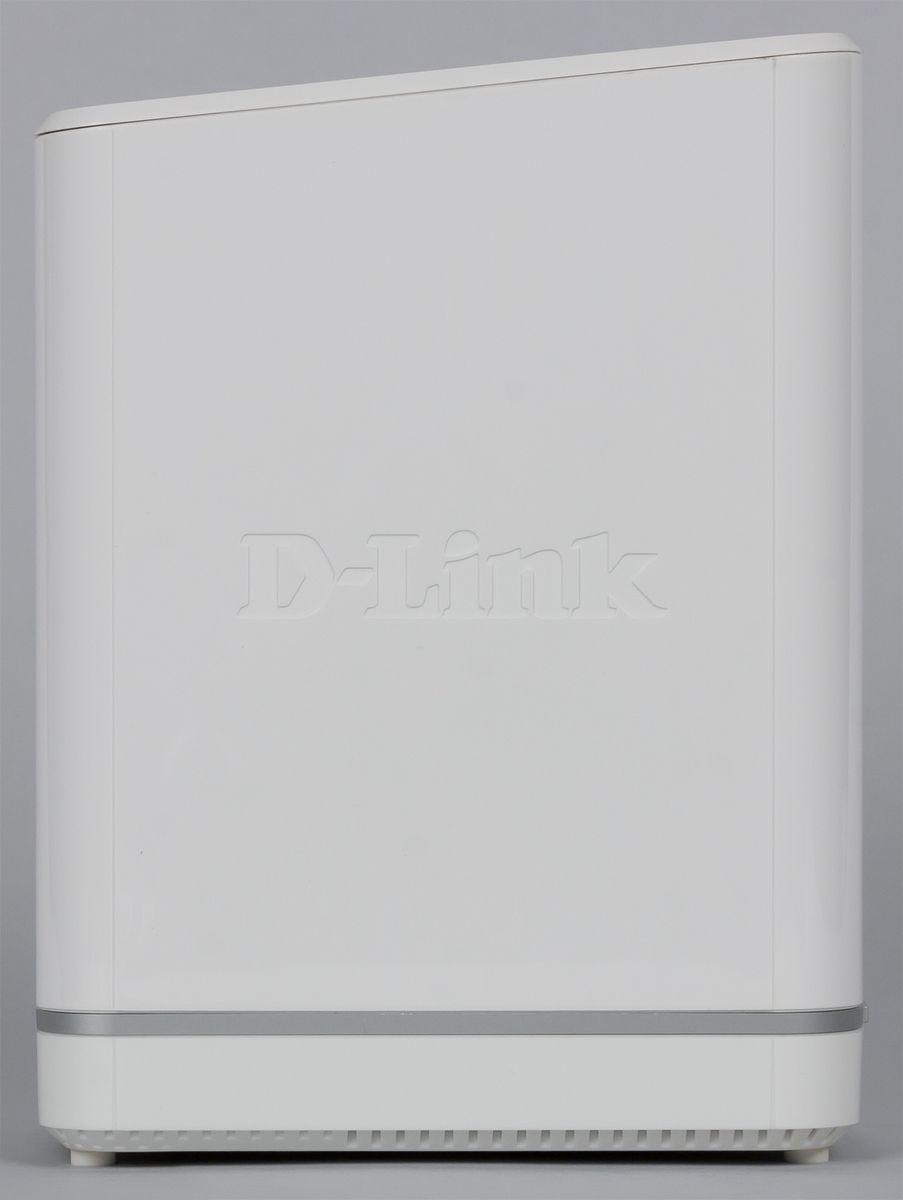

Внешние элементы корпуса, имеющего вертикальную компоновку, изготовлены из белого пластика. Дно и верхняя крышка матовые, а большинство остальных поверхностей глянцевые.

Габаритные размеры составляют 90×145×198 мм. Отметим, что верхняя часть скошенная, что вносит некоторое разнообразие в традиционные формы.

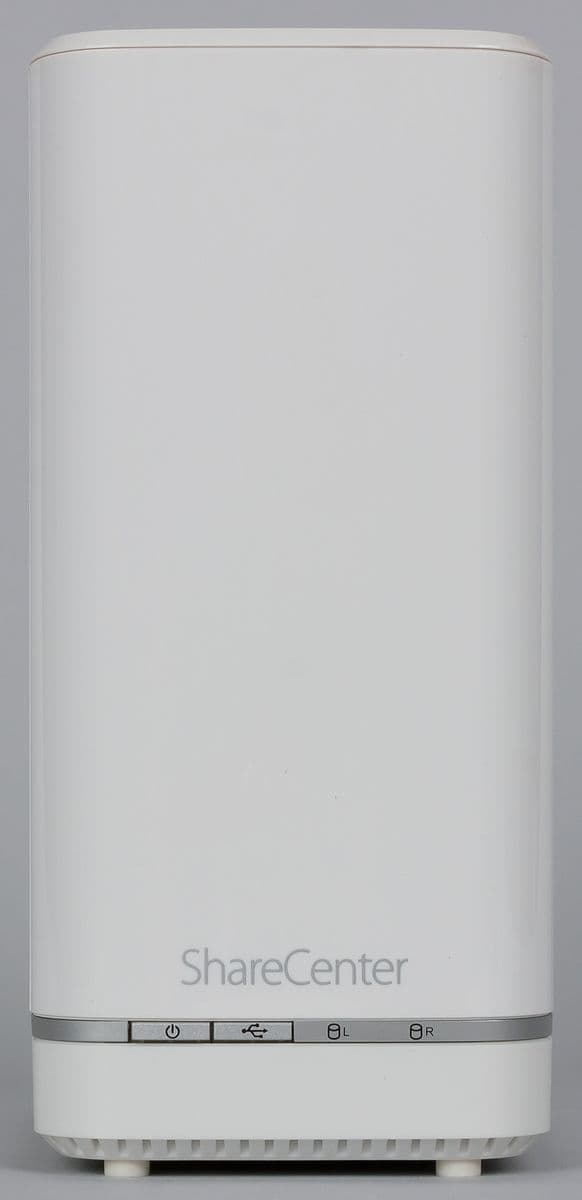

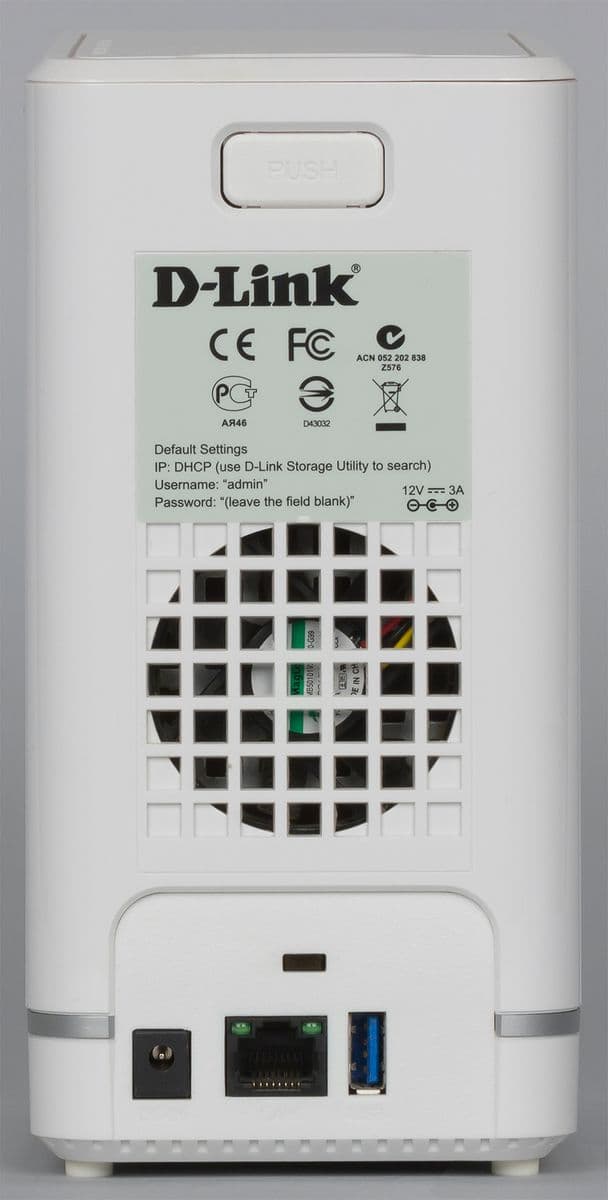

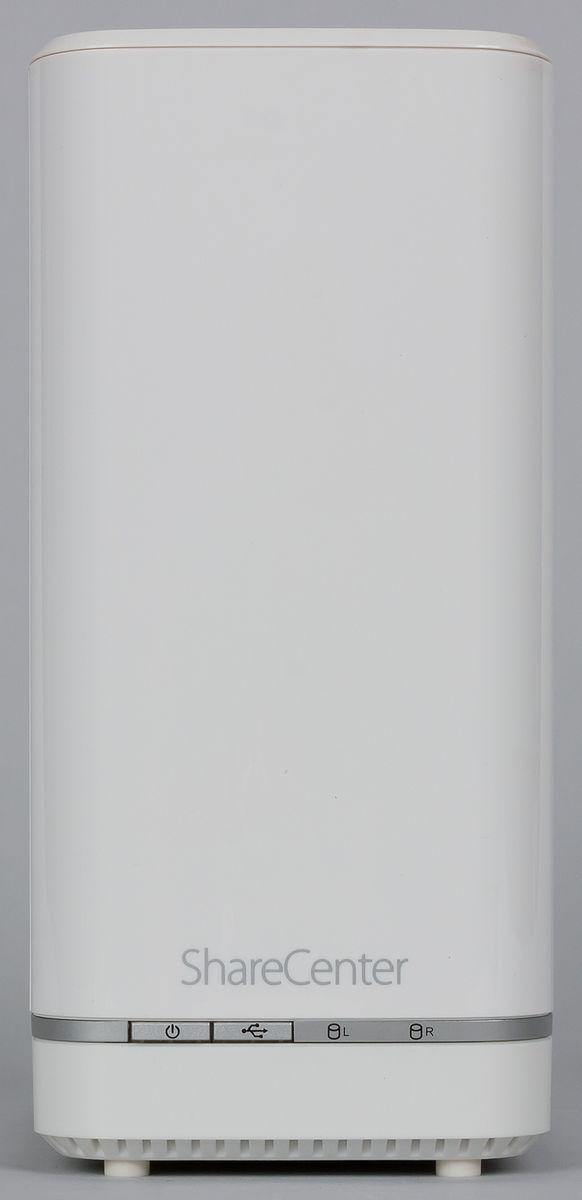

Еще один элемент дизайна — тонкая серая полоска в нижней части корпуса. На ней спереди находятся две кнопки (питание и отключение USB-накопителя), а ниже — четыре многоцветных индикатора (питание, статус USB, состояние и активность жестких дисков).

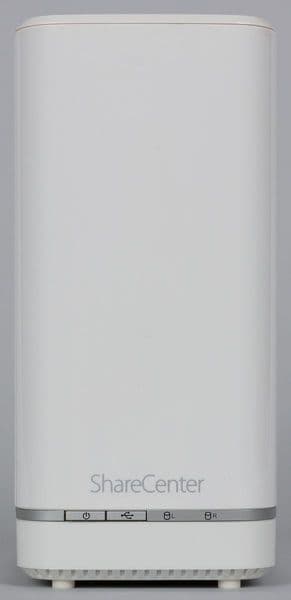

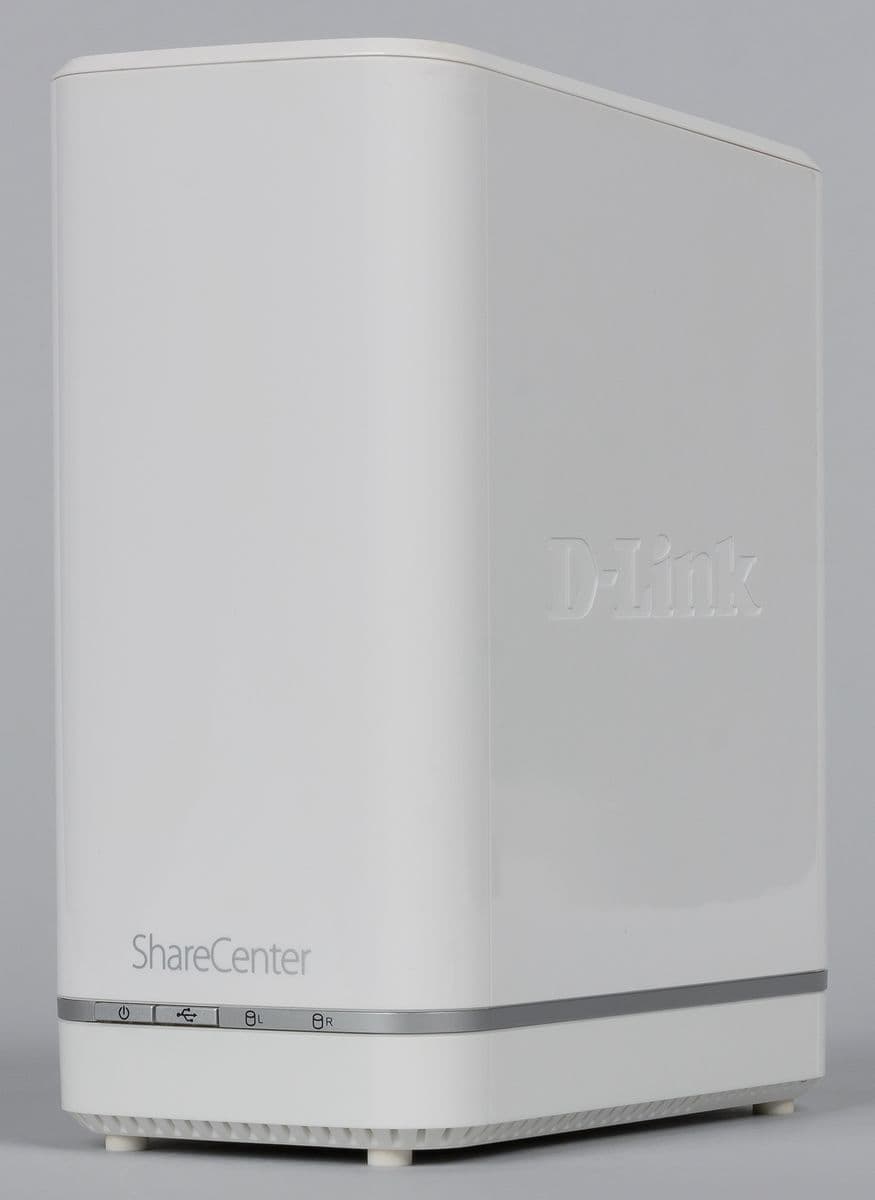

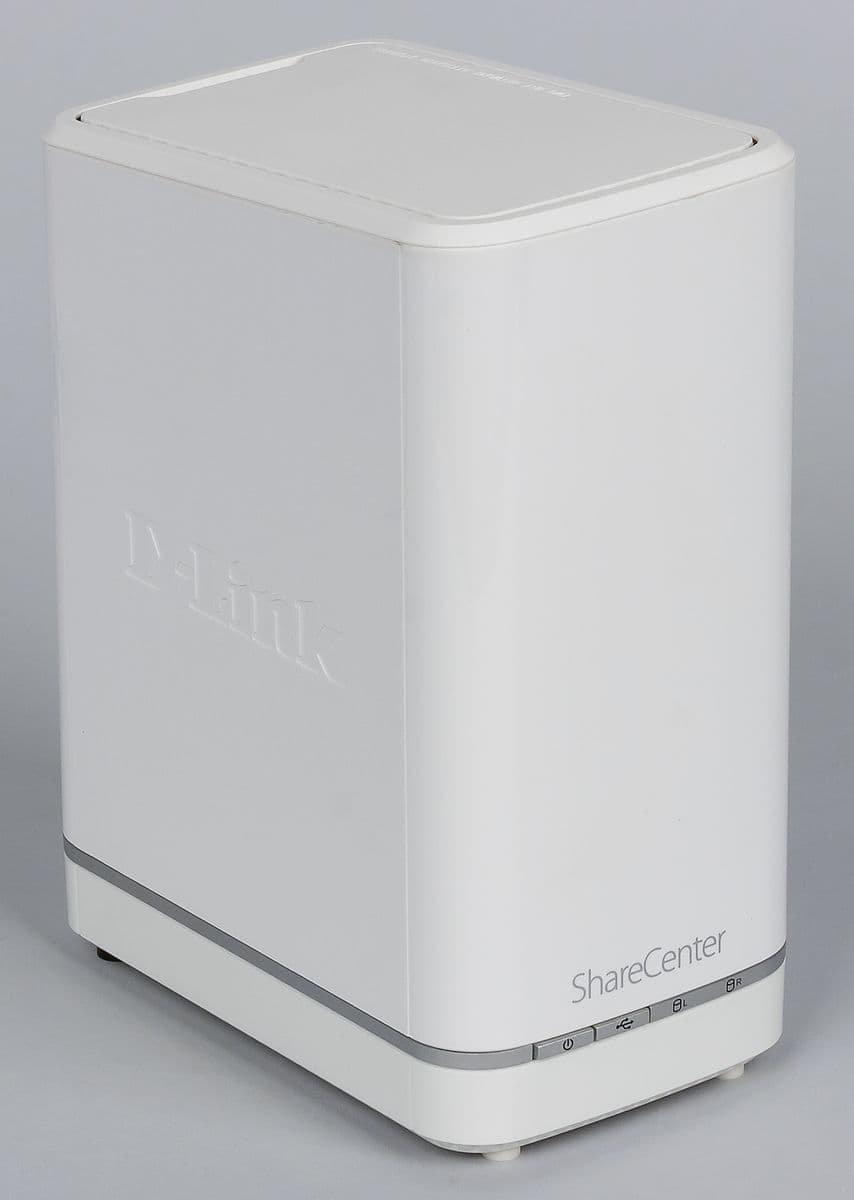

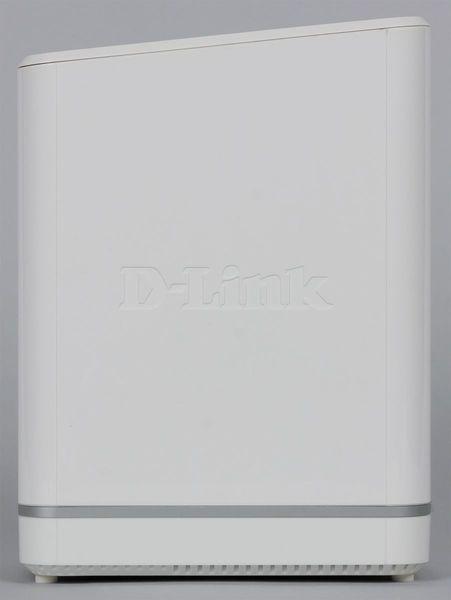

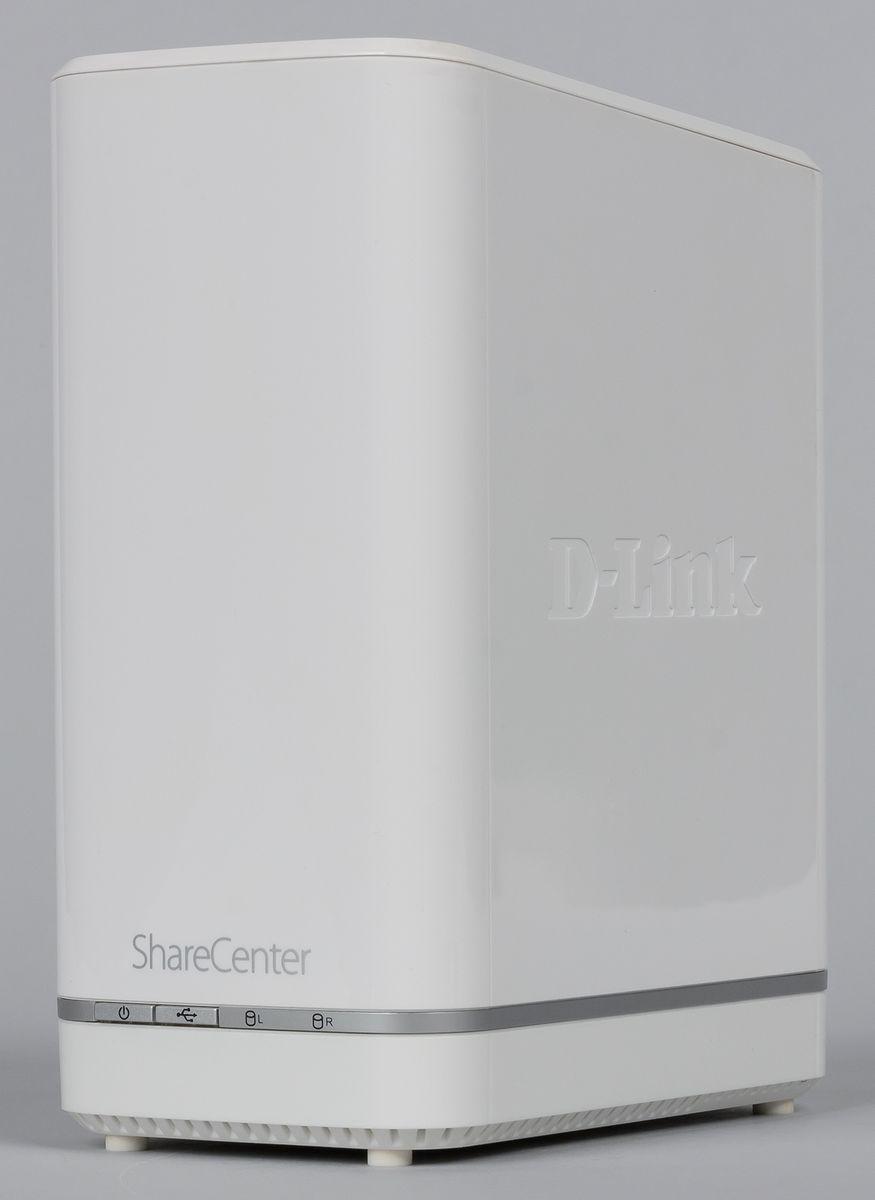

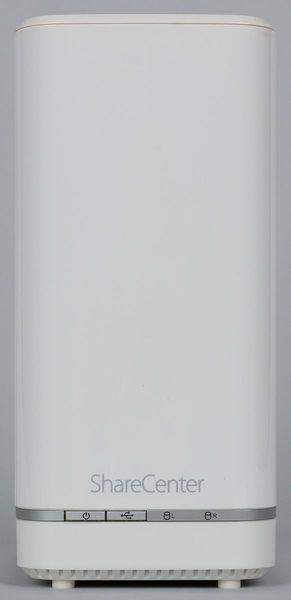

Внешний вид D-Link DNS-327L   Внешний вид D-Link DNS-327L

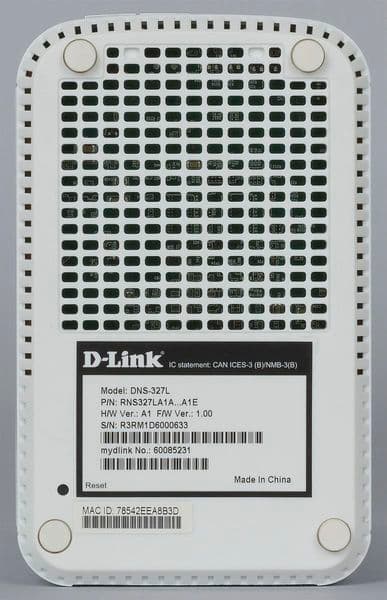

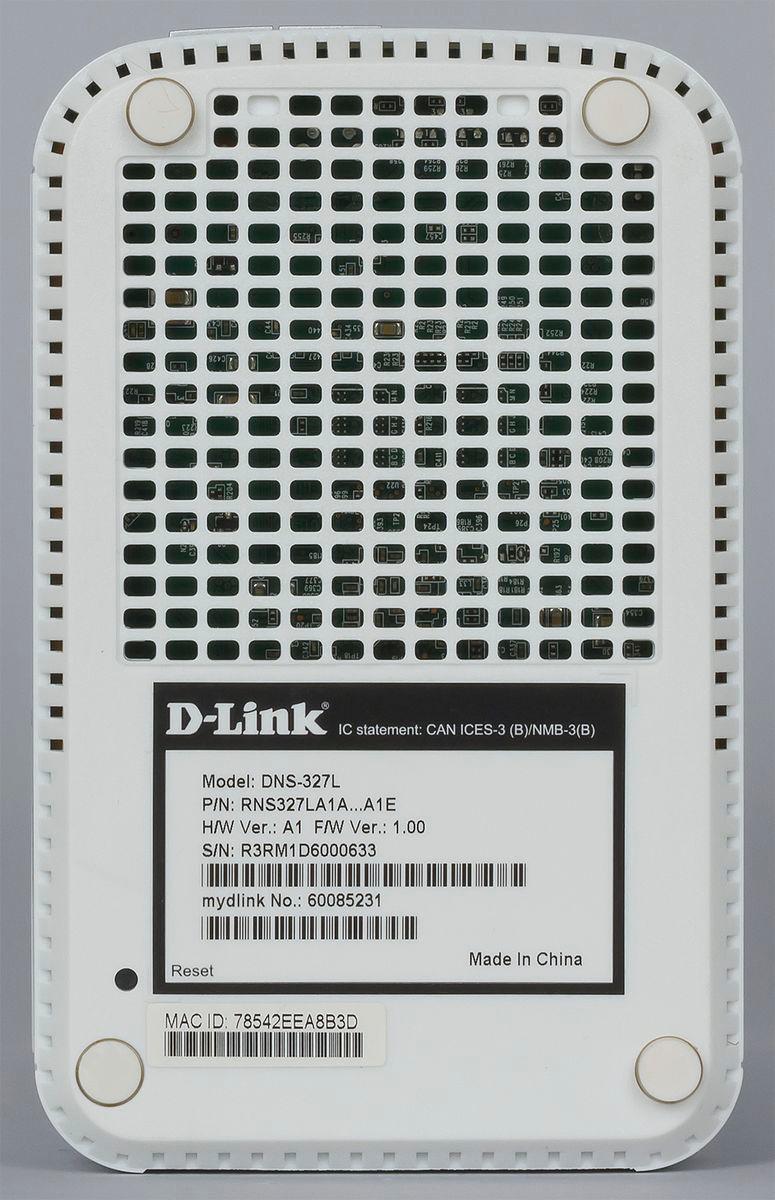

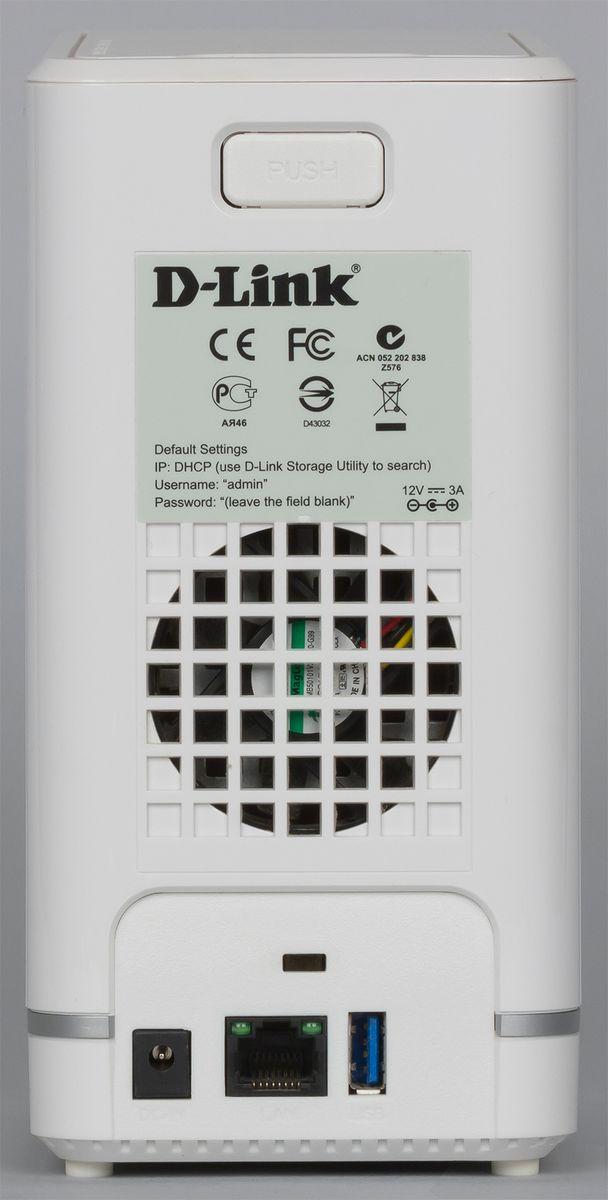

Опирается модель на четыре резиновые ножки. На дне также можно найти решетку вентиляции основной печатной платы, скрытую кнопку сброса и информационную наклейку.

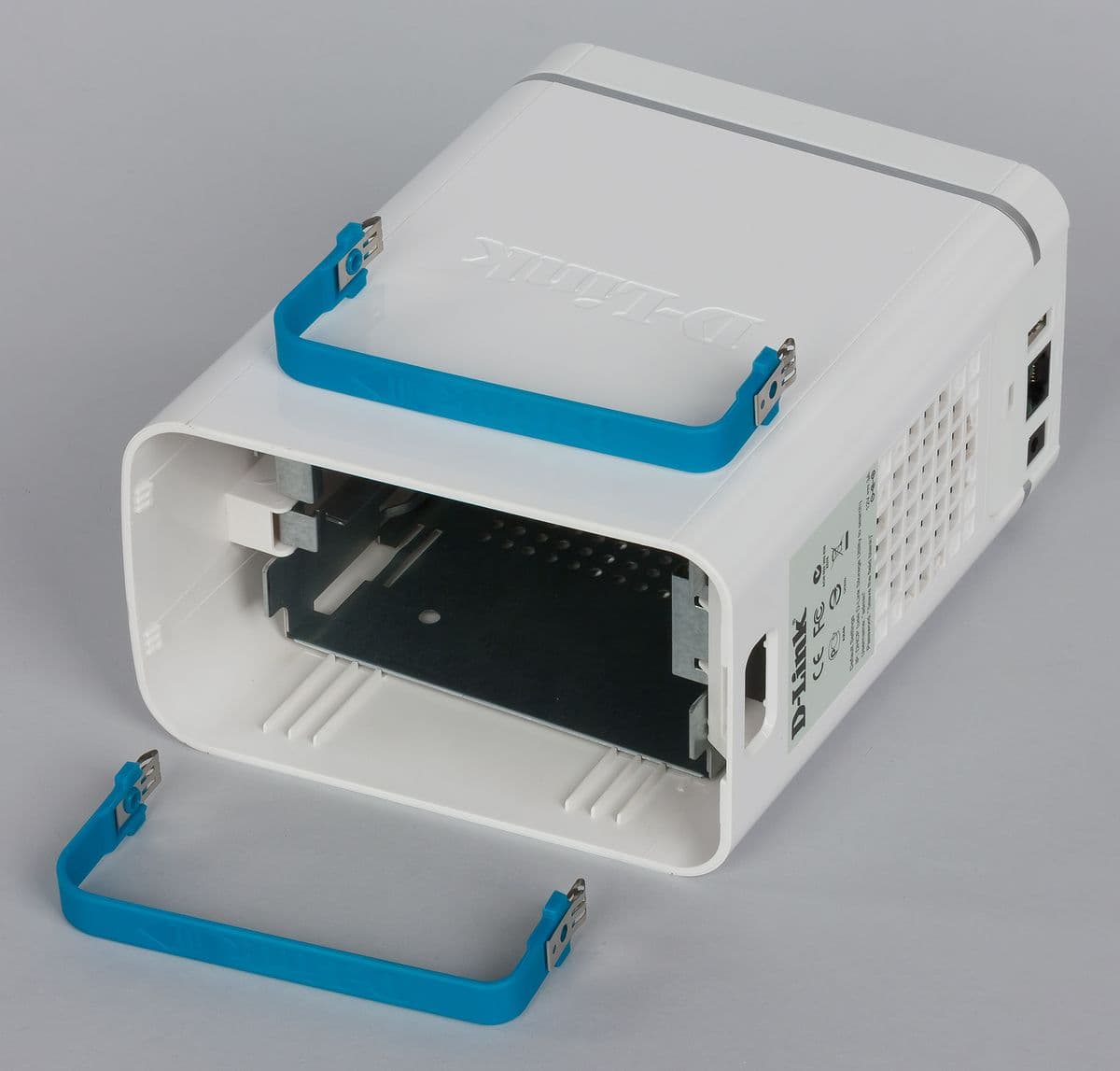

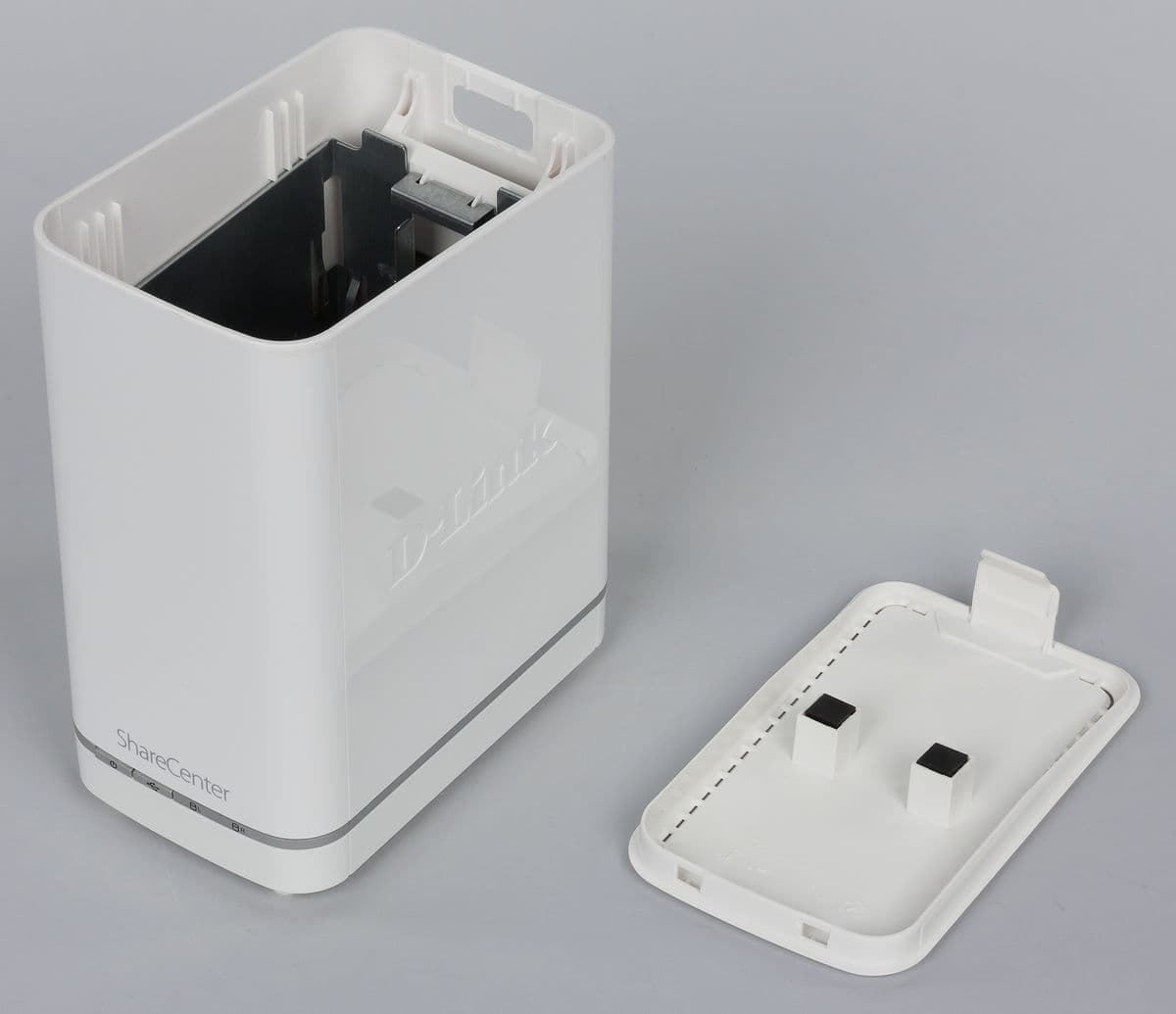

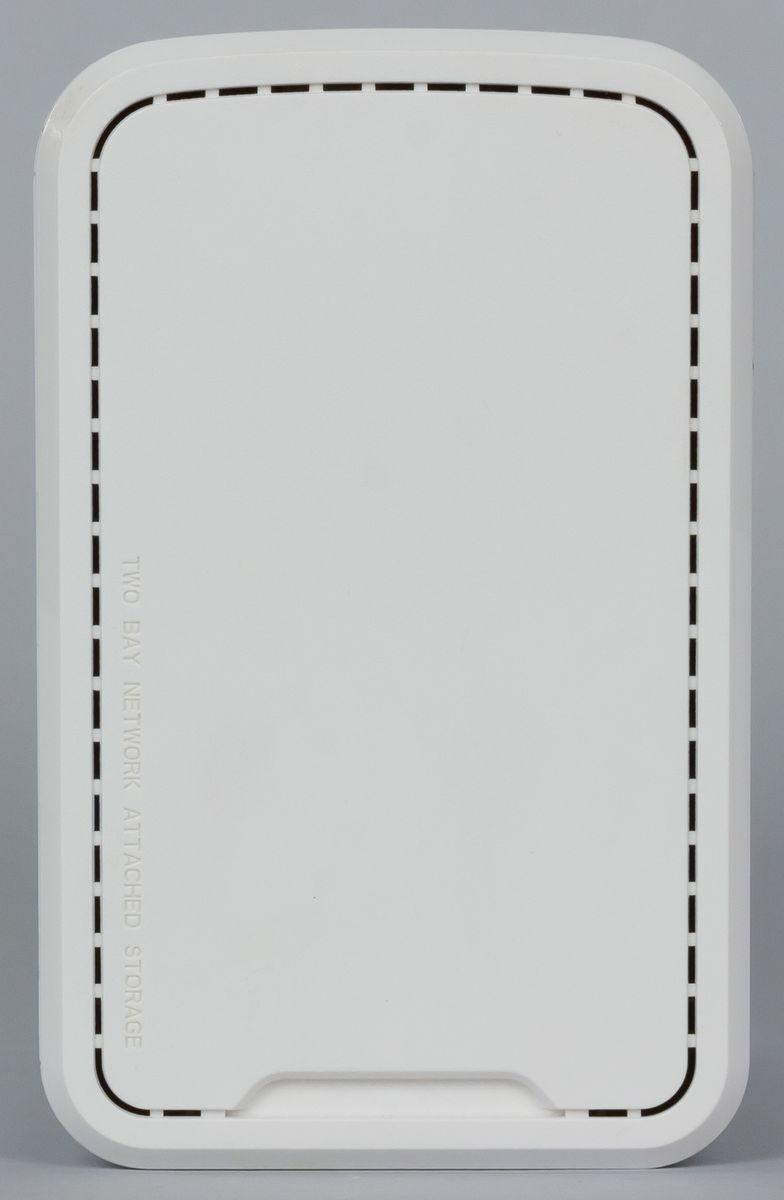

Для установки дисков пользователю нужно будет снять верхнюю крышку. Для этого используется крупная кнопка на задней панели. Ниже находится еще одна наклейка с данными для входа в интерфейс управления и параметрами блока питания, решетка вентилятора системы охлаждения, отверстие кенсингтонского замка, вход блока питания, гигабитный сетевой порт с индикаторами и порт USB 3.0. Отметим, что доступные снаружи элементы разъемов черные, что несколько портит внешний вид. Кроме того, порт USB установлен слишком близко к сетевому порту, что не очень удобно.

С точки зрения домашнего пользователя, «вертикальный» формат корпуса стоит записать в плюсы, поскольку так устройство занимает меньше места на столе. Также сюда можно отнести эффективную и тихую систему охлаждения с возможностью полного выключения вентилятора. Минусом является наличие только одного порта USB, расположенного на задней панели. Для внешнего вида это может быть и хорошо, но оперативно подключать к нему устройства неудобно.

Конструкция и аппаратные характеристики

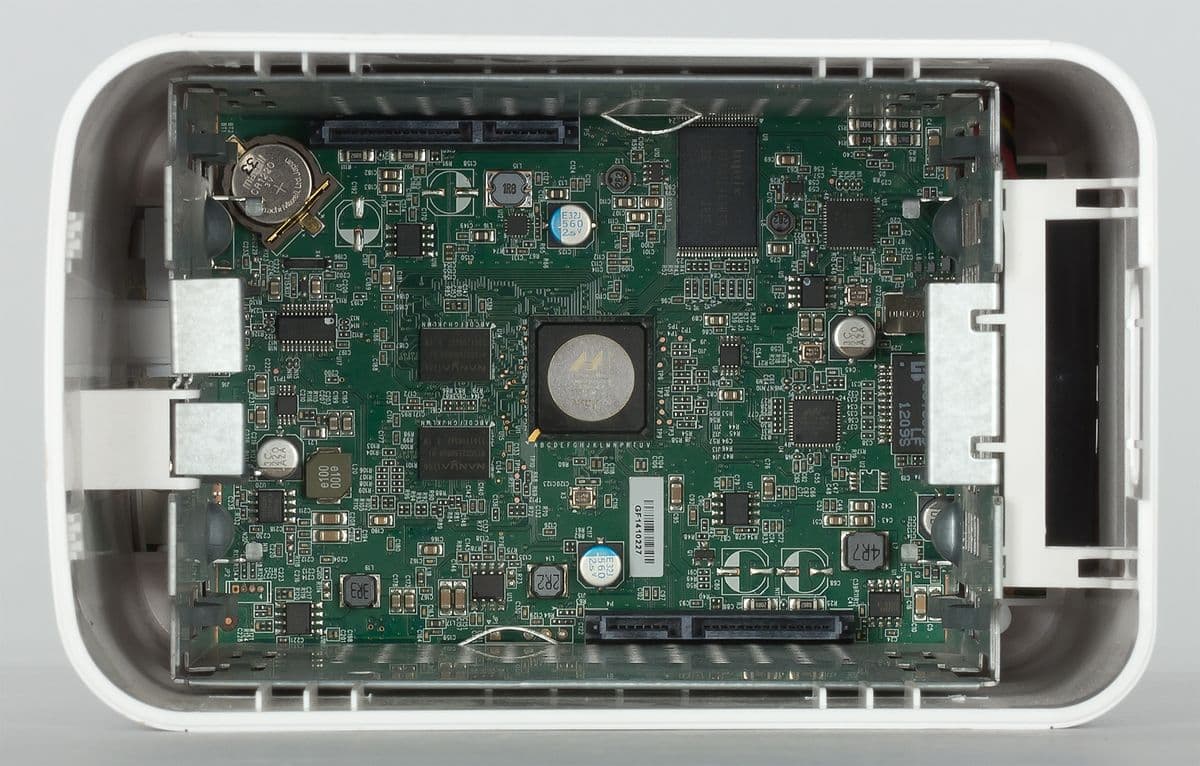

Внутренняя конструкция устройства достаточно простая — отсек для установки дисков (в вертикальной ориентации) представляет собой металлическую раму. Под ней установлена единственная печатная плата устройства.

На ней можно увидеть процессор накопителя — Marvell 88F6707 линейки Armada 370 (архитектура ARM, тактовая частота 1,2 ГГц) и все остальные аппаратные компоненты: две микросхемы оперативной памяти DDR3 общим объемом 512 МБ, флэш-чип на 128 МБ, контроллер USB 3.0 D720202 и вспомогательный сетевой чип Marvell 88E1318. Как мы видим, с точки зрения платформы данная модель относится к начальному уровню. Отметим, что на процессоре нет никакого радиатора, а разъемы SATA установлены прямо на плате. В минусы продукта можно записать и наличие только одного порта USB. Размеры устройства вполне позволяют установить еще один-два порта, тем более что в процессоре есть контроллер USB 2.0.

Для охлаждения начинки используется вентилятор Sunon MB50101V2-0000-G99 линейки MagLev. Он работает на выдув, имеет формат 50×50×10 мм и подключается трехпроводным кабелем. Скорость вращения регулируется автоматически, причем есть даже вариант полного выключения, если температура дисков не вызывает опасений. В этом случае с тихими дисками модель практически незаметна. В нашем тестировании мы использовали WD Red на 1 ТБ, и вентилятор практически никогда не включался. Однако даже низкая скорость его вращения создает невысокий, но заметный для тихой домашней обстановки шум. Так что если планируется работа с дисками большой емкости, при высокой внешней температуре или в стесненных условиях, желательно не ставить накопитель в спальне.

Тестирование устройства проводилось с версией программного обеспечения 1.04 от 07/17/2015.

Сборка и настройка накопителя

Для начала работы с устройством потребуется установить в него жесткие диски. Список совместимости приводится на сайте. В нем можно найти актуальные модели объемом до 6 ТБ включительно. Отметим, что речь идет только о 3,5″ винчестерах. Штатно установить устройства формата 2,5″ невозможно.

На самом деле и с традиционным форматом не все так просто, как хотелось бы. Дело в том, что ручки-рамки повторяют форму верхней части корпуса и имеют боковые элементы разной длины, что требует определенной внимательности при выборе ориентации при креплении их на винчестеры. В итоге указатель «Front» на ручках может еще больше запутать пользователя.

Далее подключаем сеть и питание, включаем устройство. Загружается накопитель достаточно быстро. Теперь можно использовать несколько вариантов для настройки основных параметров.

Например, найти IP-адрес устройства в журнале роутера и обратиться к его веб-интерфейсу (поддерживается и работа по https, а вот номера портов изменить не получится). По умолчанию, пароль администратора здесь пустой. Предусмотрен «Мастер установки», в котором вы меняете пароль администратора, выбираете часовой пояс, настраиваете сетевые адреса, устанавливаете имя накопителя. Дополнительно можно указать настройки почтового сервера для работы системы уведомлений. Отметим, что дисковый массив автоматически не создается. Также для настройки можно воспользоваться комплектной утилитой или сервисом mydlink.

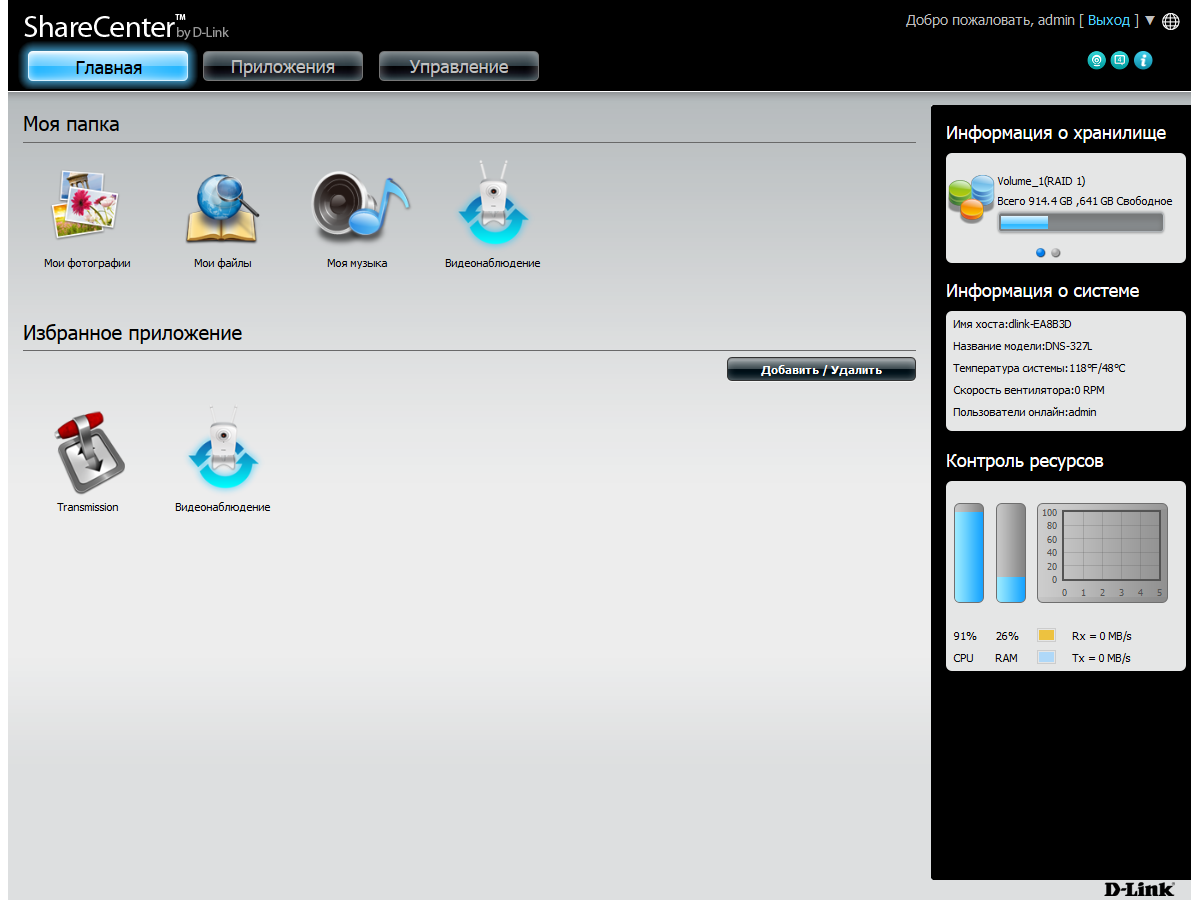

Веб-интерфейс имеет расширенный относительно традиционного формата дизайн. В верхнем правом углу есть элементы для перезагрузки и выключения устройства, а также для изменения языка интерфейса. В правой части страниц представлена информация о дисковых томах, системе и потреблении ресурсов процессора и оперативной памяти. Можно вывести здесь и журнал событий. А при открытии страниц с настройками, этот блок переключается на встроенную справочную систему.

В интерфейсе мы видим три основных раздела — «Главная», «Приложения» и «Управление». Основные системные параметры находятся в последнем пункте. Посмотрим на них внимательнее.

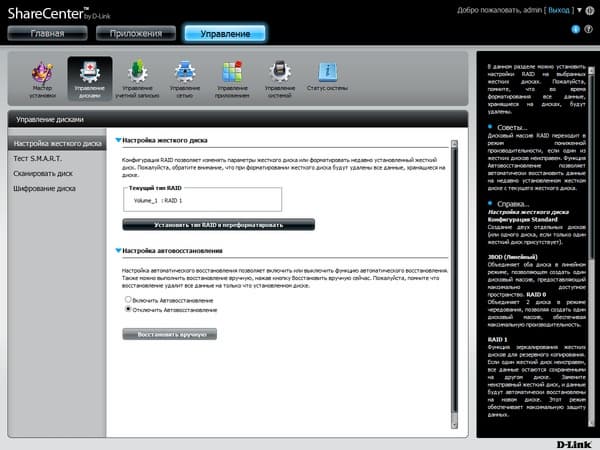

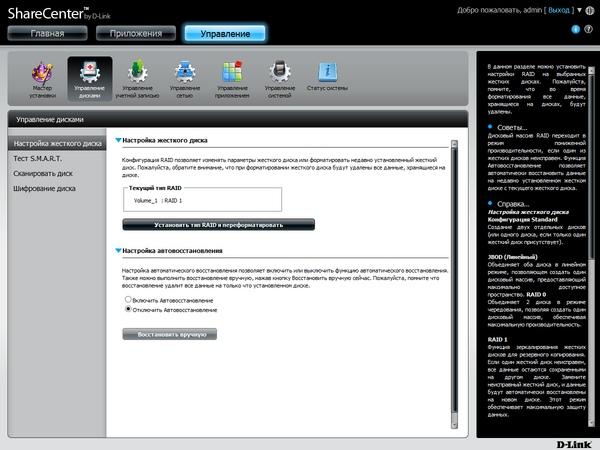

После выбора этого пункта на странице показываются семь значков. Про «Мастер установки» мы уже говорили выше. «Управление дисками» позволяет выбрать конфигурацию дисковых томов. Устройство поддерживает четыре варианта — два отдельных раздела и массивы JBOD, RAID0 и RAID1.

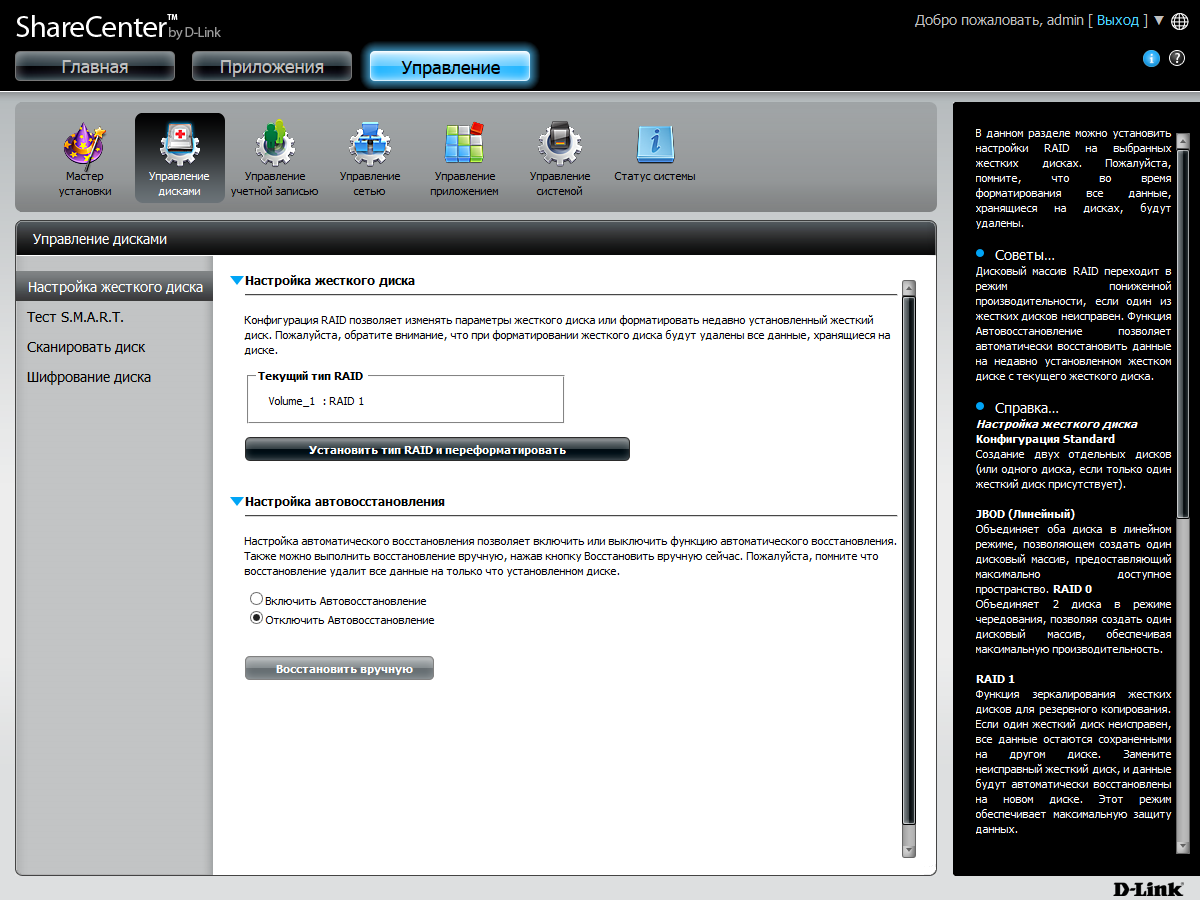

Напомним, что дополнительный уровень защиты от отказа одного диска обеспечивается только последним. Для него же предусмотрена и функция восстановления. В случае использования в массивах 0 и 1 дисков разного объема, из остатков можно сделать второй том формата JBOD.

При изменении конфигурации томов вся информация теряется. Для раздела данных используется файловая система EXT4. В документации описан вариант миграции с одного диска на зеркало с сохранением данных. На этом же этапе можно активировать шифрование тома.

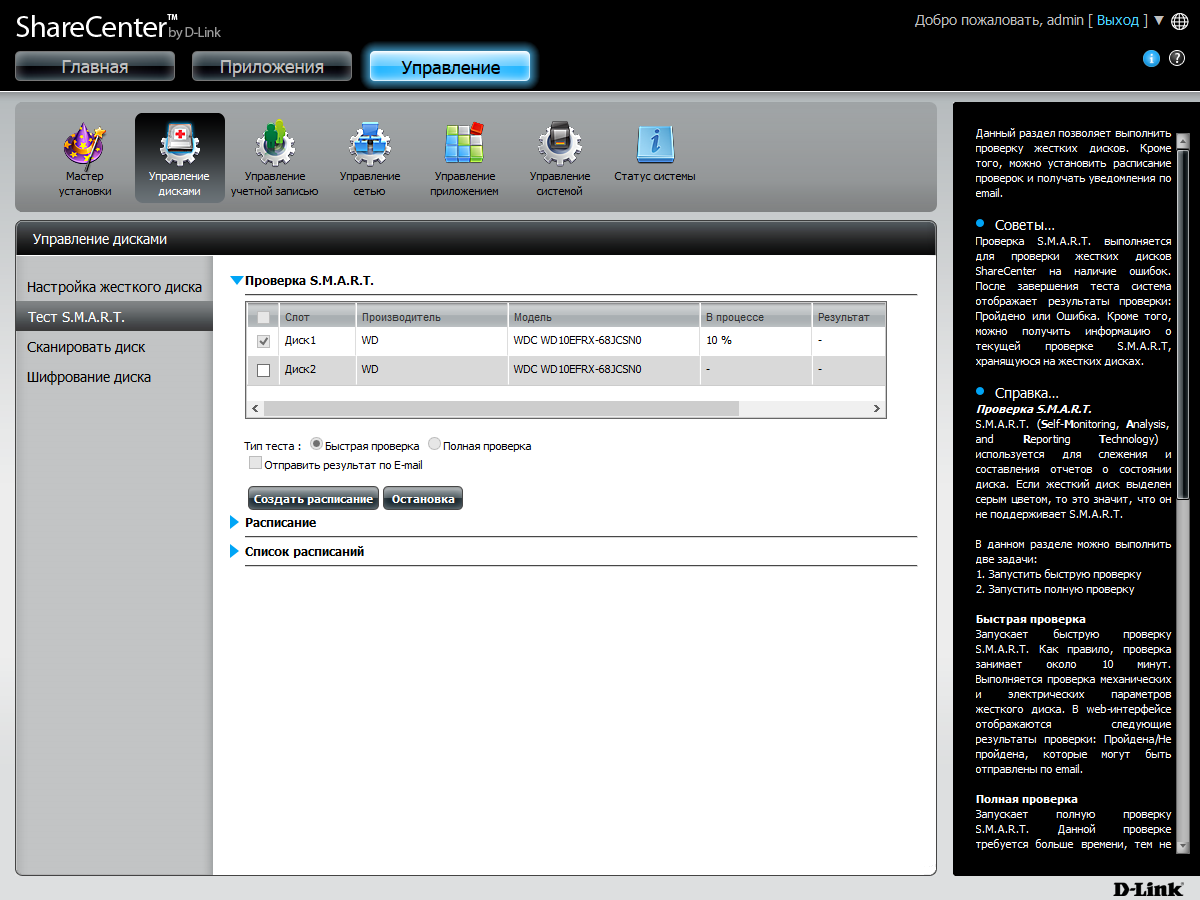

Из дополнительных операций предусмотрено сканирование файловых систем томов, а также тесты дисков по технологии SMART (в том числе и по расписанию).

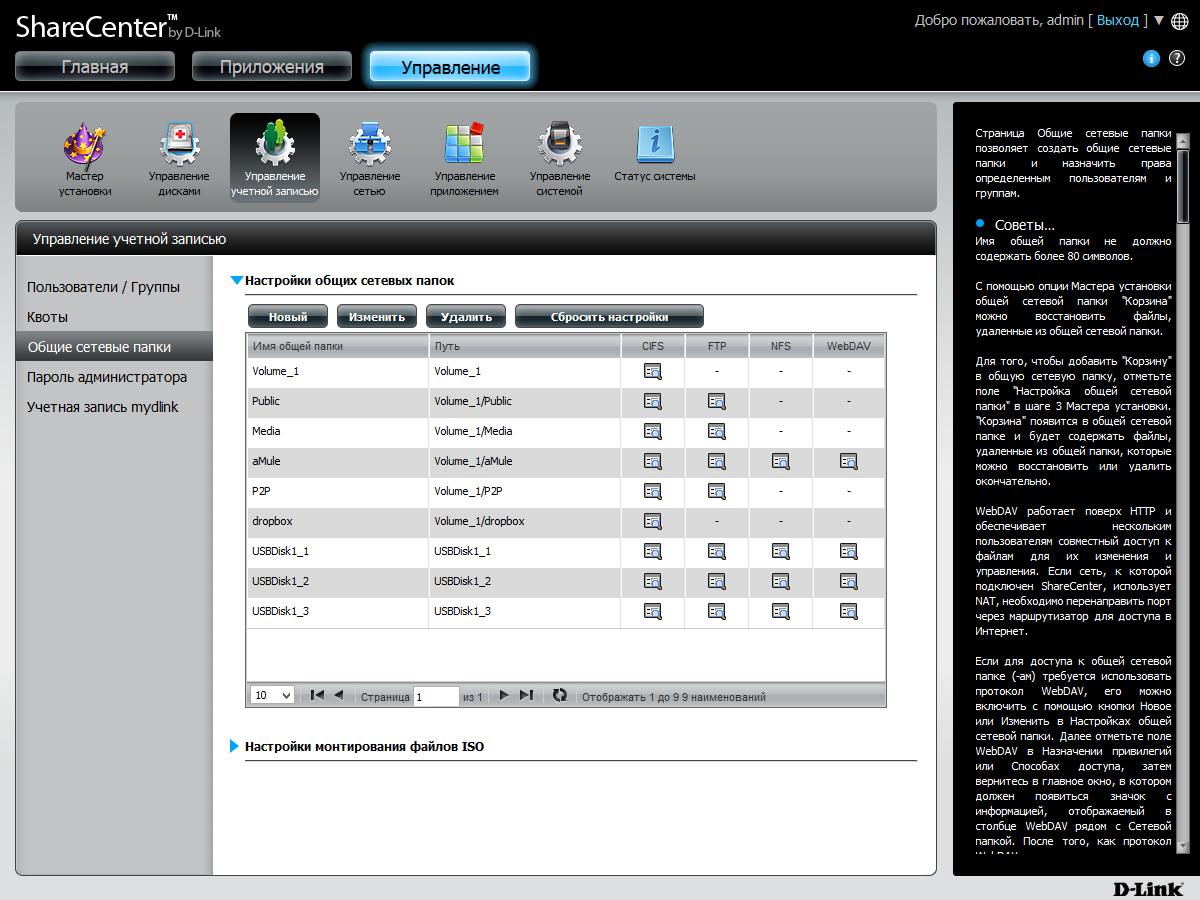

На томах пользователь может создавать нужные ему общие папки (общие ресурсы). Правда, этот процесс несколько отличается от привычных нам по другим сетевым накопителям. Для начала надо воспользоваться встроенным проводником и создать папки в файловой структуре устройства. Далее нужно будет выбрать эти папки и разрешить их публикацию по сети. Для каждой предусмотрено несколько опций, включая активацию корзины для удаленных файлов и выбор протоколов доступа.

Предусмотрено монтирование ISO-образов оптических дисков в качестве общих папок, а также их создание из папок прямо через веб-интерфейс накопителя.

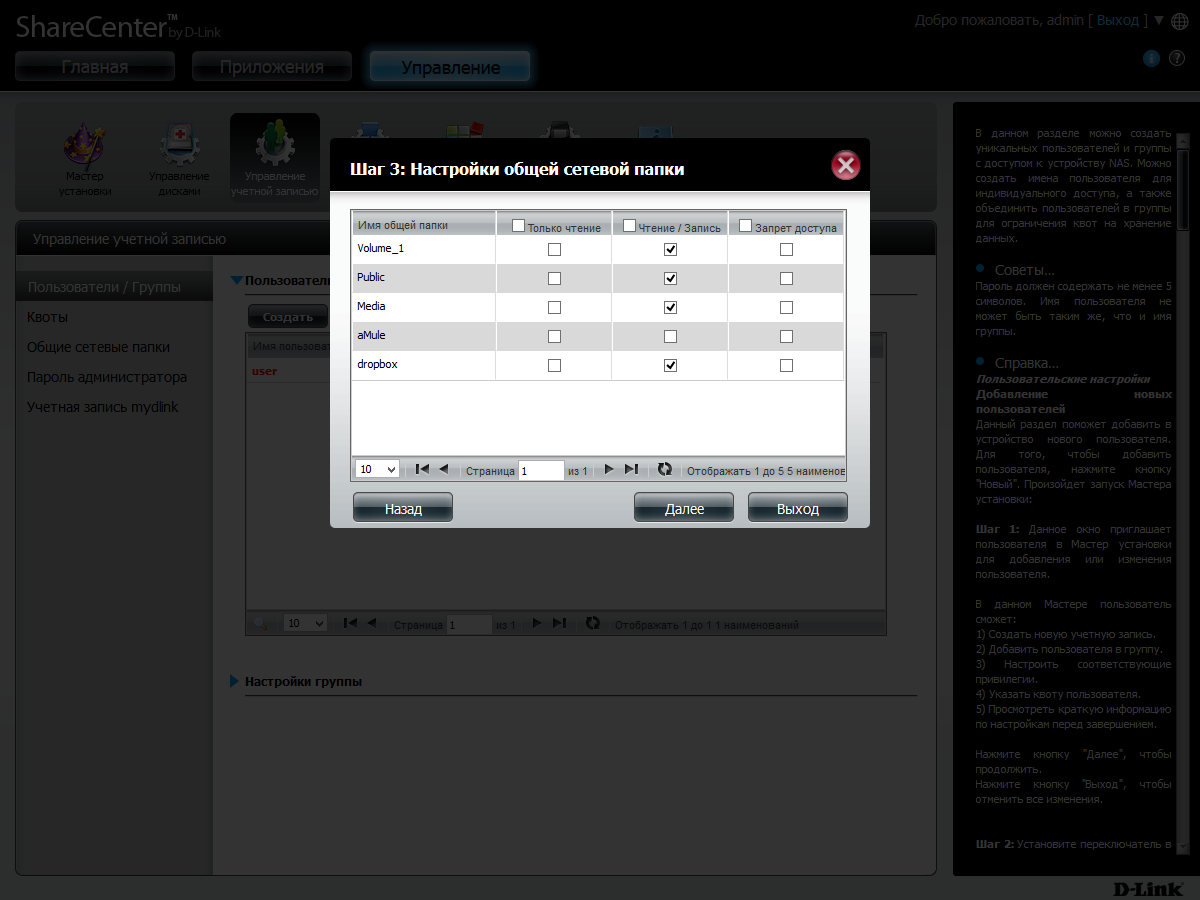

Традиционно для контроля доступа используются аккаунты пользователей и группы. Также система поддерживает для них установку квот дискового пространства. Есть и возможность создания сразу нескольких аккаунтов, а также импорт данных из текстового файла.

Кроме того, в разделе «Управление учетной записью» разместили пункты для изменения пароля администратора и подключение накопителя к учетной записи mydlink (или создание новой) для работы с одноименным порталом. Через него можно будет проверить статус устройства, а также получить доступ к некоторым его настройкам и сервисам.

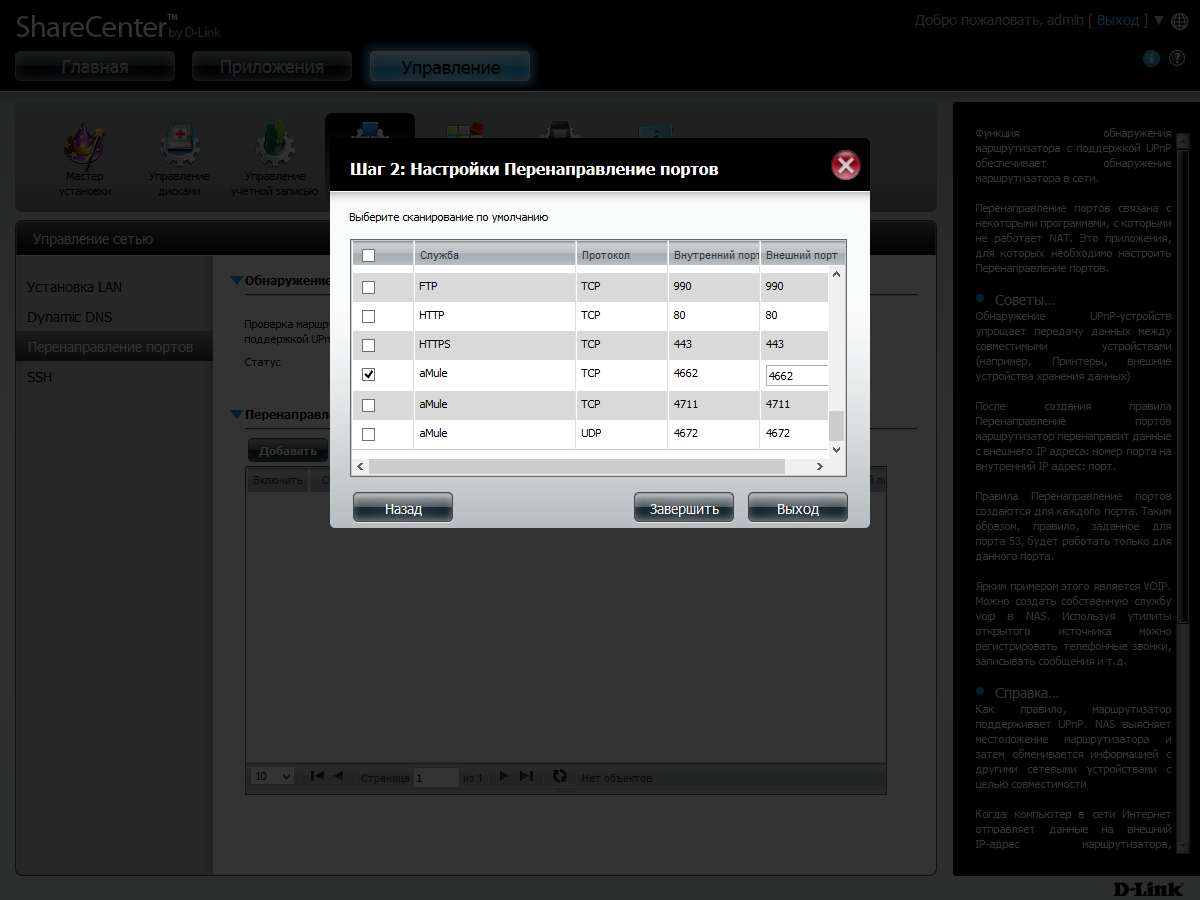

Сетевые параметры накопителя включают в себя установку IP-адресов (включая IPv6), настройку клиента динамического DNS (четыре сервиса, включая фирменные D-Link), трансляцию портов для встроенных служб через UPnP-совместимый маршрутизатор и включение протокола SSH.

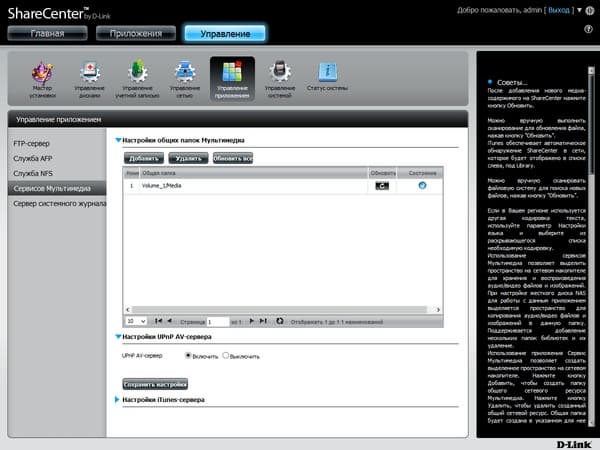

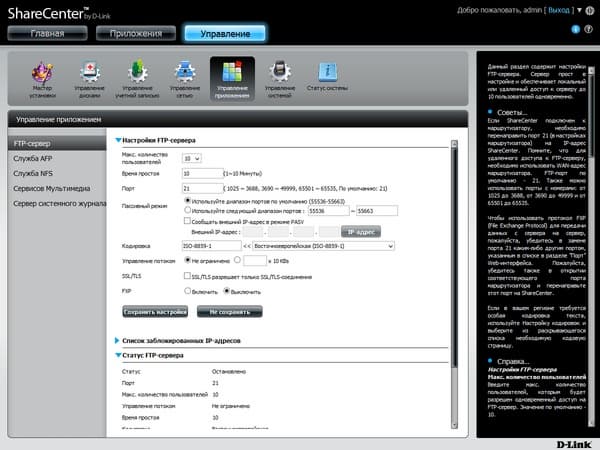

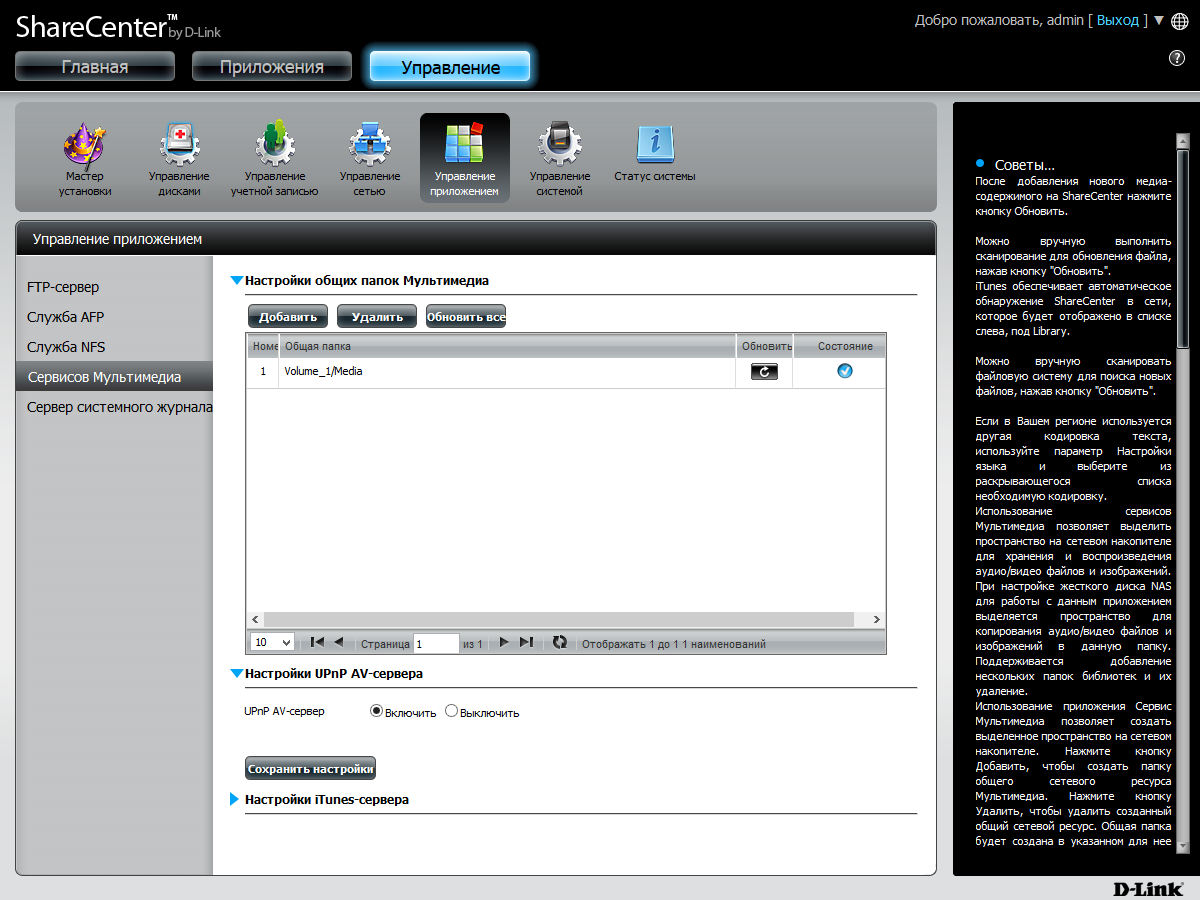

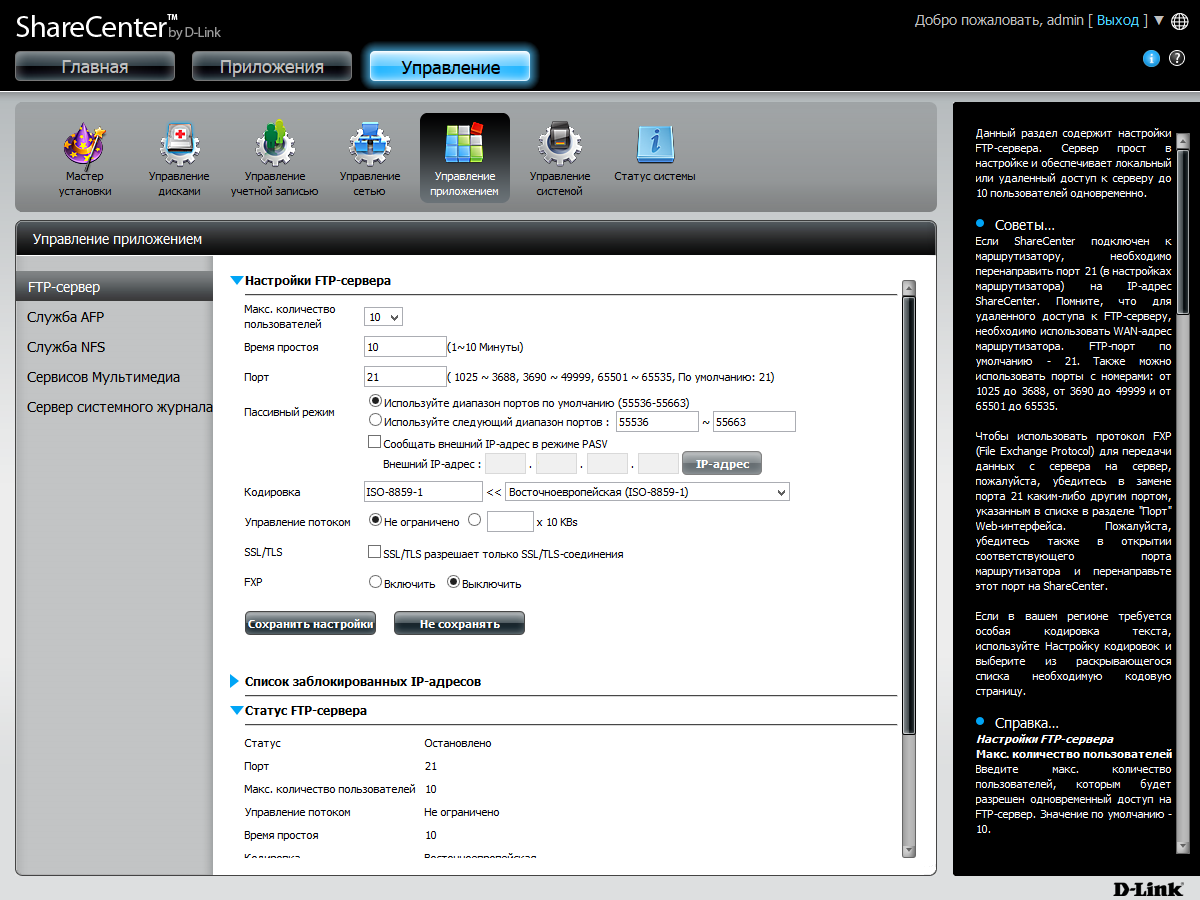

В разделе «Управление приложением», название которого немного путает, находятся параметры некоторых сетевых протоколов. Для сервера FTP можно ограничить число клиентов и скорость, выбрать номер порта и кодировку (юникод присутствует), включить шифрование и FXP, выбрать порты для пассивного режима, поставить фильтр для блокировки клиентов по IP-адресам. У AFP и NFS предусмотрена только опция включения протоколов. Заметим, что реализация AFP поддерживает и работу с программой резервного копирования Time Machine.

Встроенная система индексации мультимедиа файлов позволяет выбрать только определенные папки. Кроме сервера DLNA, накопитель может быть использован и для сетевой библиотеки iTunes. Правда, в этом случае предусмотрена работа только с одной папкой, но она может быть корневой для всего устройства.

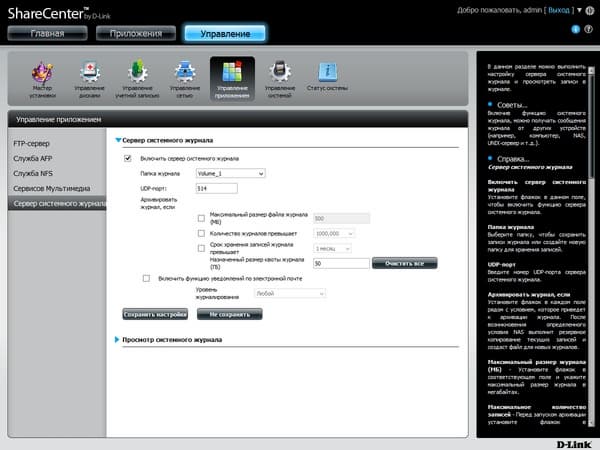

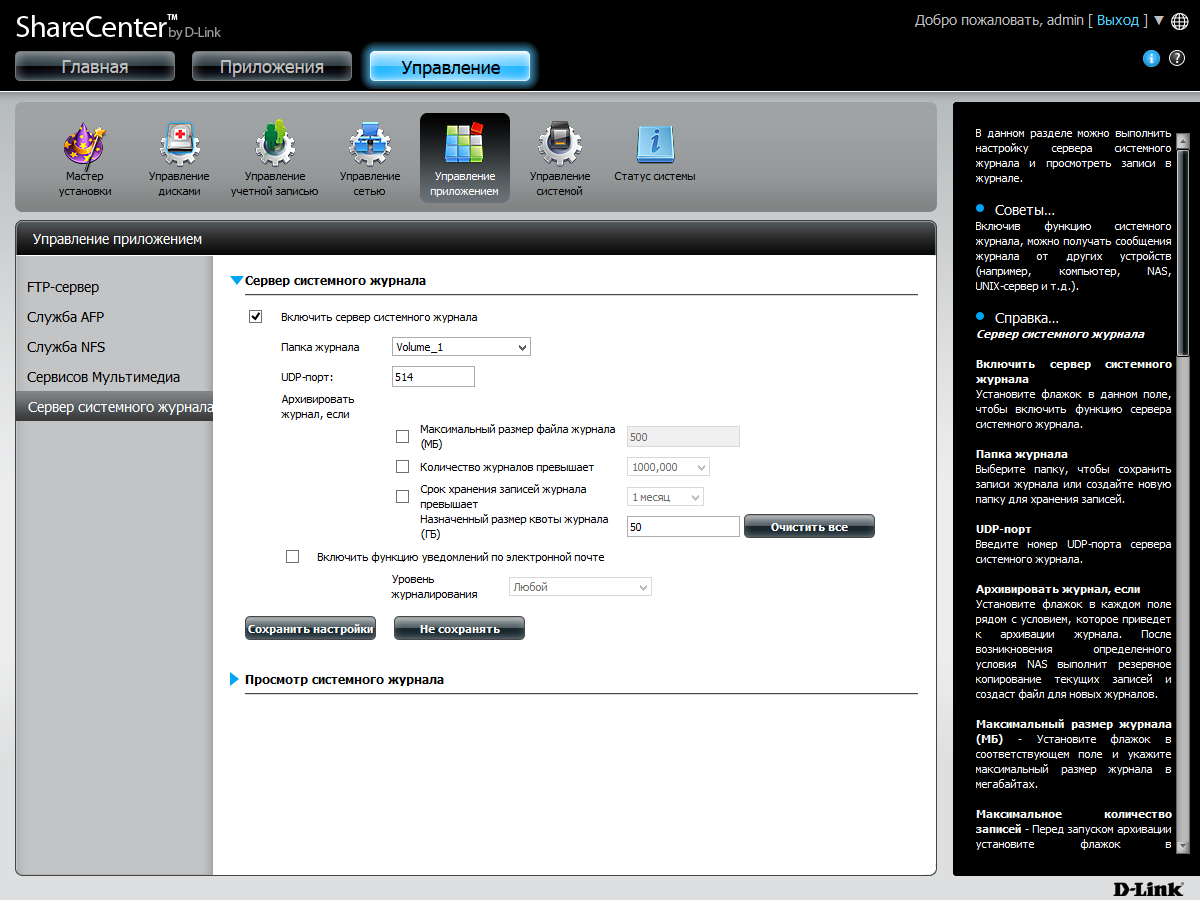

Несколько неожиданно для данного класса увидеть реализацию сервера Syslog, позволяющего сохранять в едином месте журналы событий с разных устройств локальной сети.

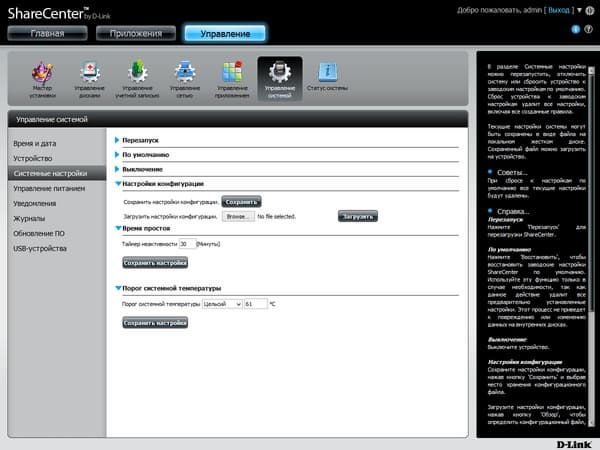

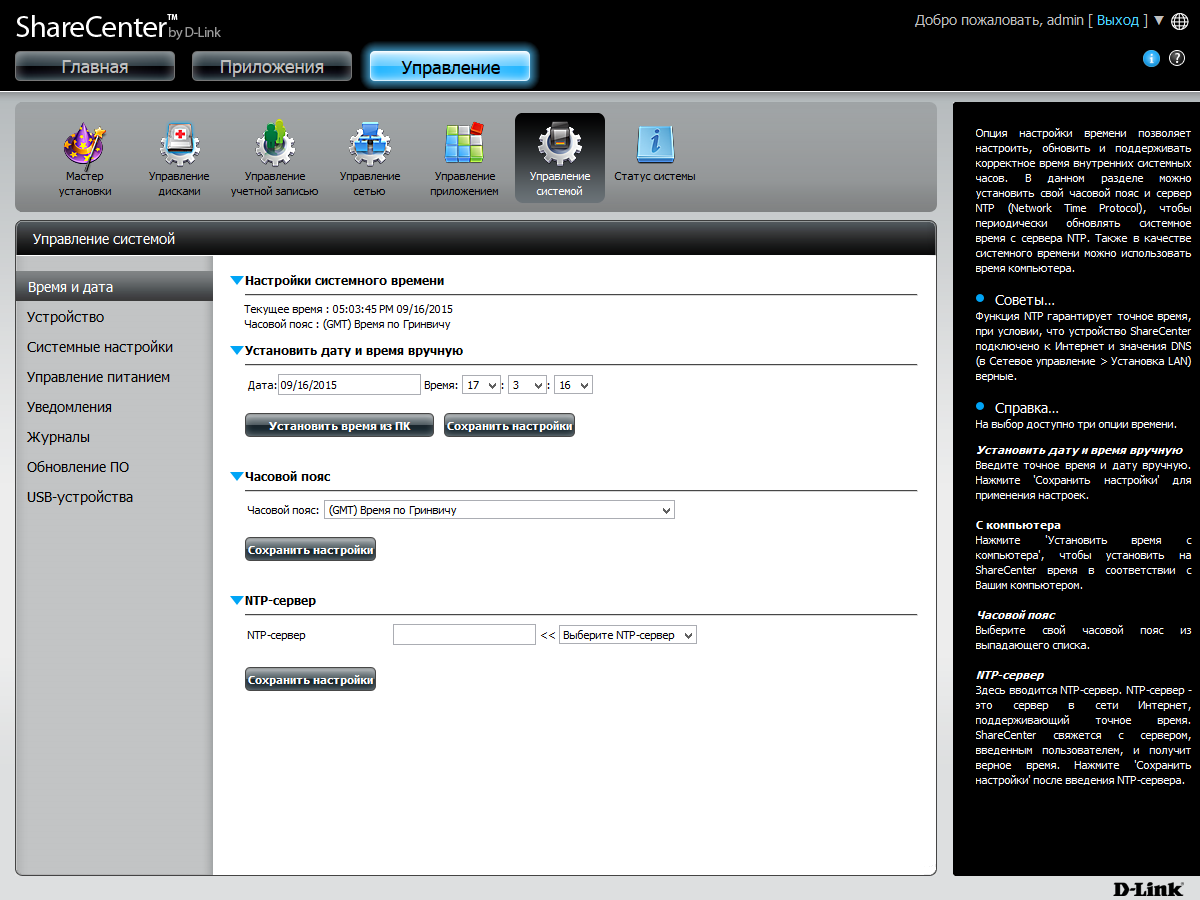

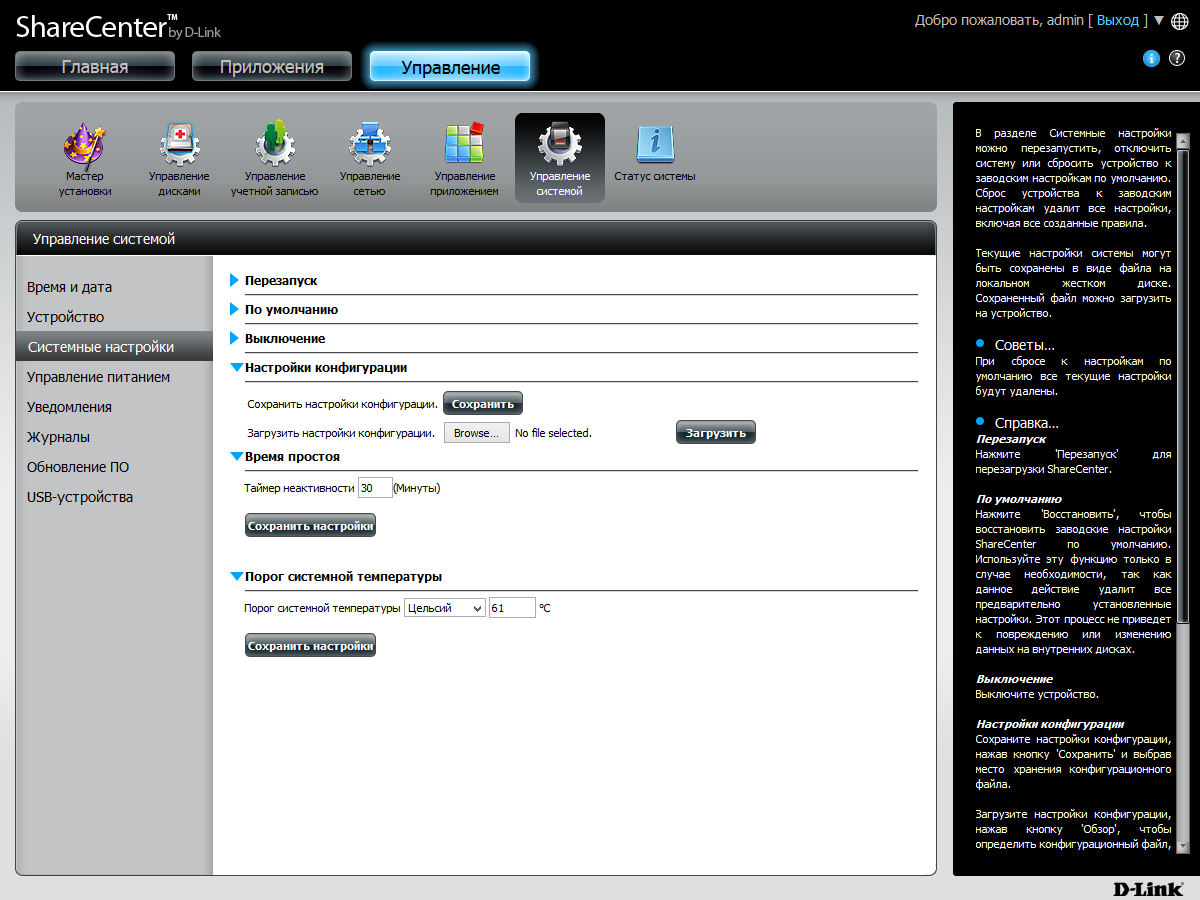

В разделе «Управление системой» мы видим знакомые пункты по настройке часов, установке сетевого имени, работе с конфигурацией и обновления прошивки (только из файла).

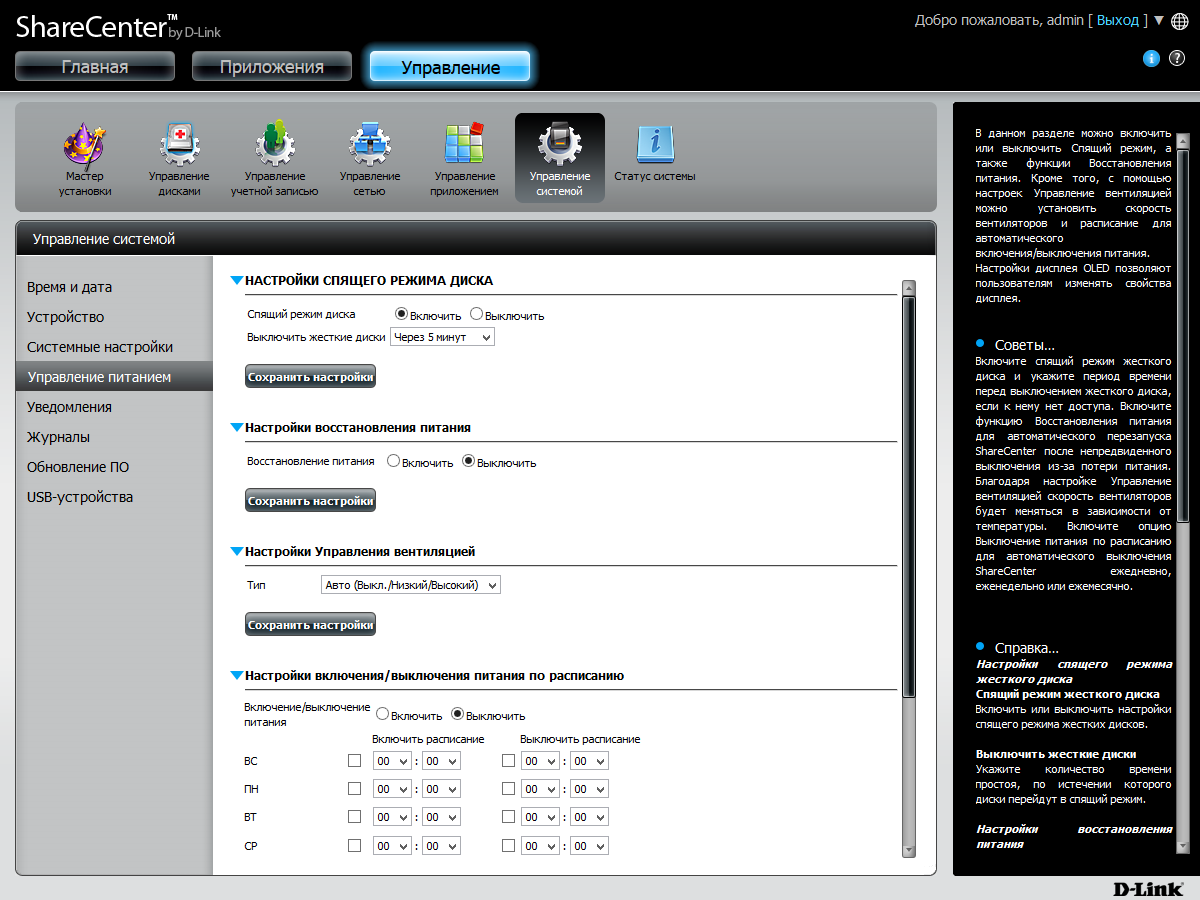

Здесь же есть кнопки для перезагрузки и выключения устройства. Среди параметров управления питанием есть включение спящего режима дисков, настройка расписания работы, автоматическое включение питания, пункт принудительного выключения накопителя в случае превышения заданного порога температуры, настройка режима работы вентилятора.

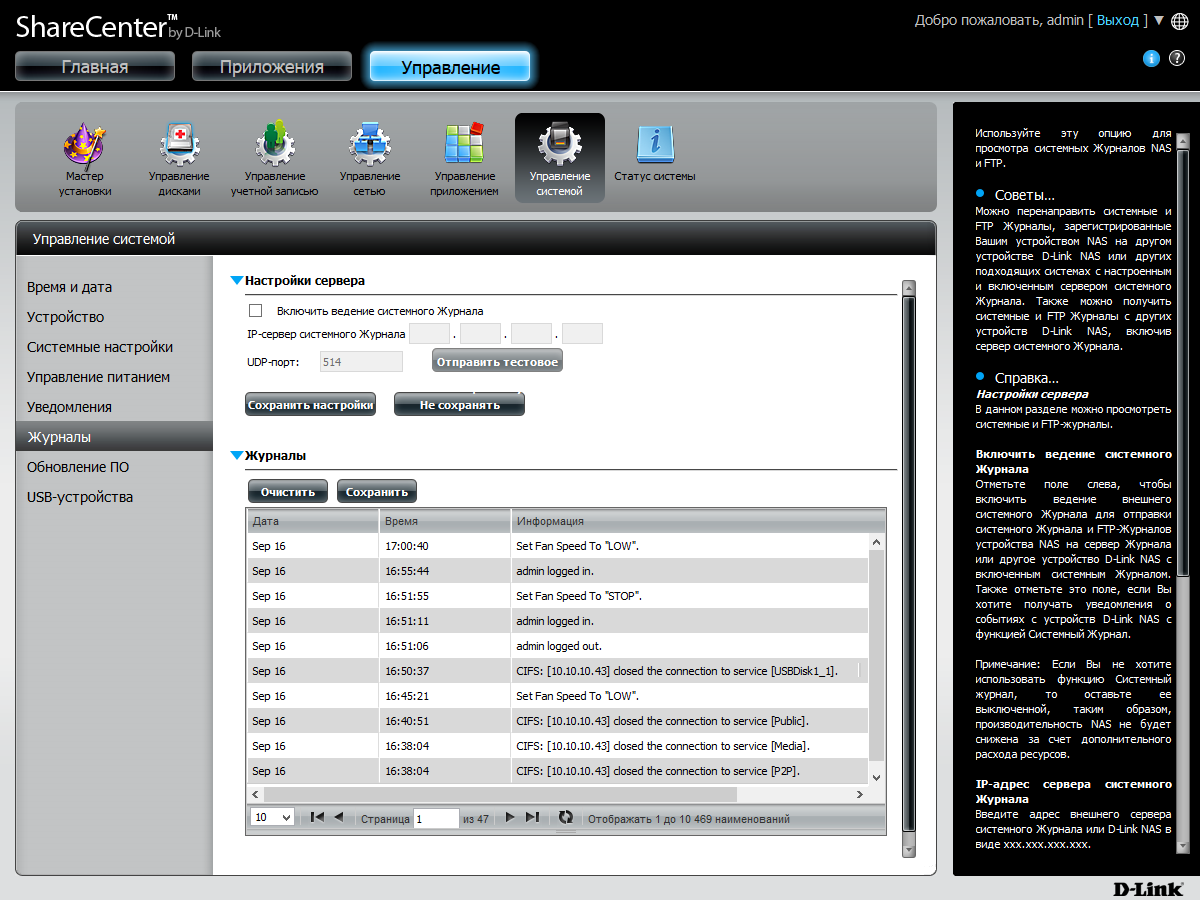

Накопитель ведет журнал событий простейшего формата без поиска и фильтров. Предусмотрена отправка информации на сервер Syslog, а также администратору по электронной почте или SMS (через внешний платный сервис).

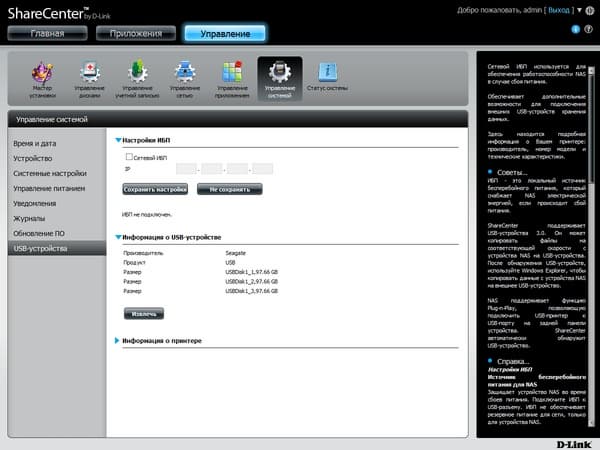

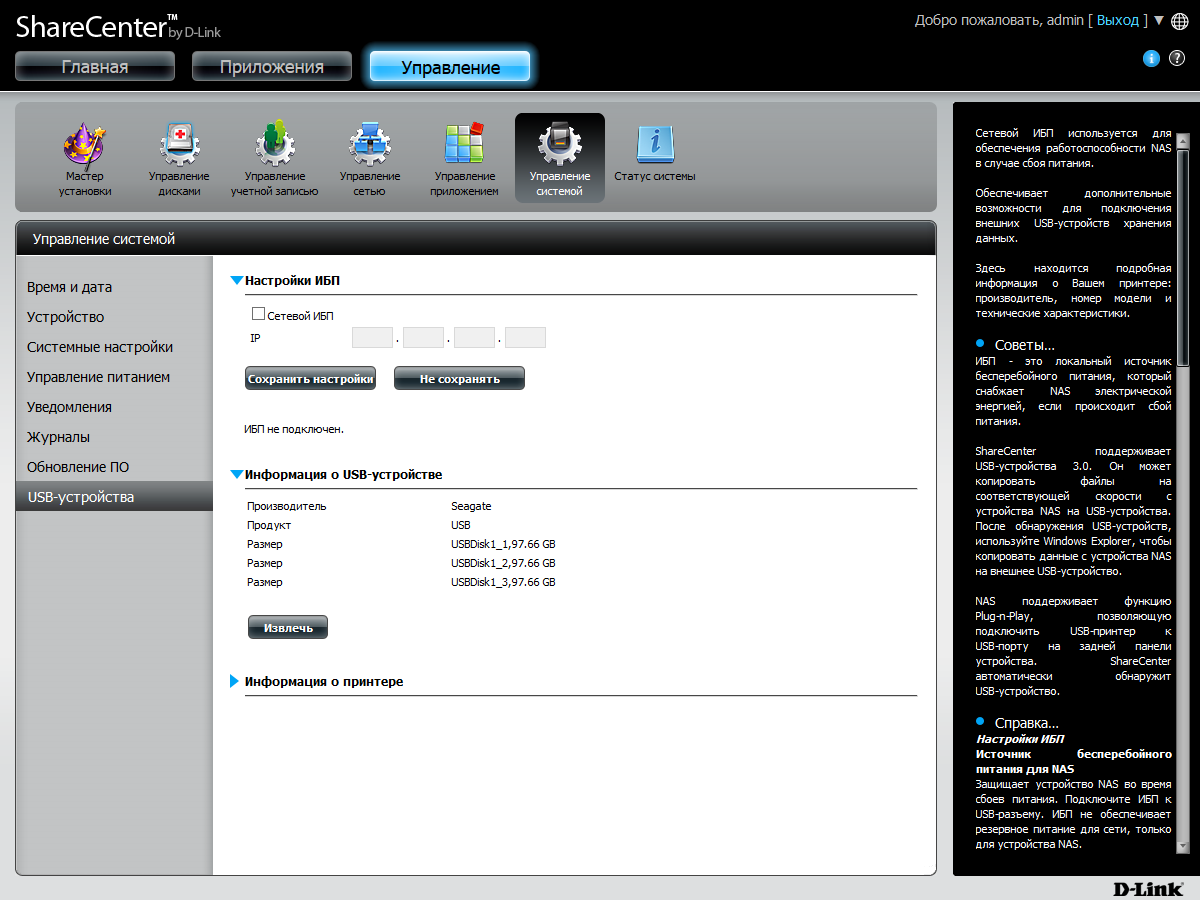

Накопитель поддерживает подключение некоторых типов USB-устройств, включая ИБП (можно работать и с сетевыми моделями), накопители и принтеры (работает только печать). На внешних дисках можно использовать несколько разделов и популярные файловые системы, включая FAT32, NTFS и EXT4.

Для безопасного отключения предусмотрен соответствующий пункт в веб-интерфейсе, а можно использовать и кнопку на корпусе. Все тома представляются по сети общими папками с доступом без ограничений. В настройках можно только отключить поддержку протокола FTP для них. Попытка использовать USB-хабы (в том числе и с дополнительным питанием) для увеличения числа подключаемых устройств не увенчалась успехом. Стабильной такую конфигурацию мы назвать не можем. Кроме того, вероятно есть ограничение на максимальное число внешних томов — более трех нам увидеть не удалось.

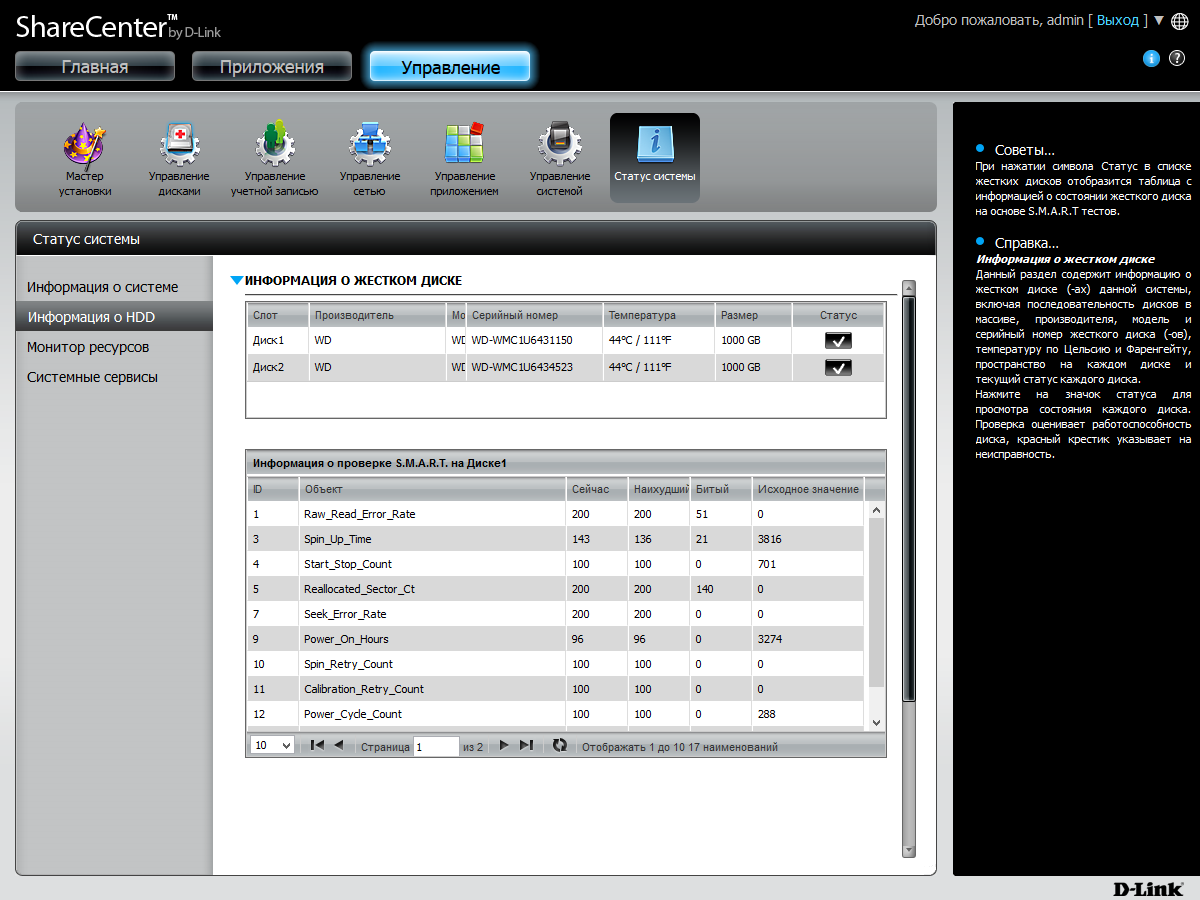

Последняя группа страниц в разделе «Управление» позволяет получить информацию о работе устройства. В частности здесь представлены сетевые адреса, температура системы и дисков, занятость дискового пространства на томах, данные о винчестерах, графики загрузки процессора, оперативной памяти и сети, список процессов. В отдельной таблице есть список текущих установленных сетевых сервисов с возможностью их оперативного запуска и остановки.

Возможности устройства

В разделе «Главная» веб-интерфейса сетевого накопителя собраны ссылки на сервисы доступа к файлам и другие приложения. При этом есть группа «Моя папка» с фиксированными составом и «Избранное приложение», где пользователь может самостоятельно указать нужные модули или ссылки на страницы настроек.

В частности, по умолчанию в первой группе находятся «Мои фотографии», «Мои файлы», «Моя музыка» и «Видеонаблюдение». Первые три пункта представляют собой менеджеры файлов с дополнительными функциями.

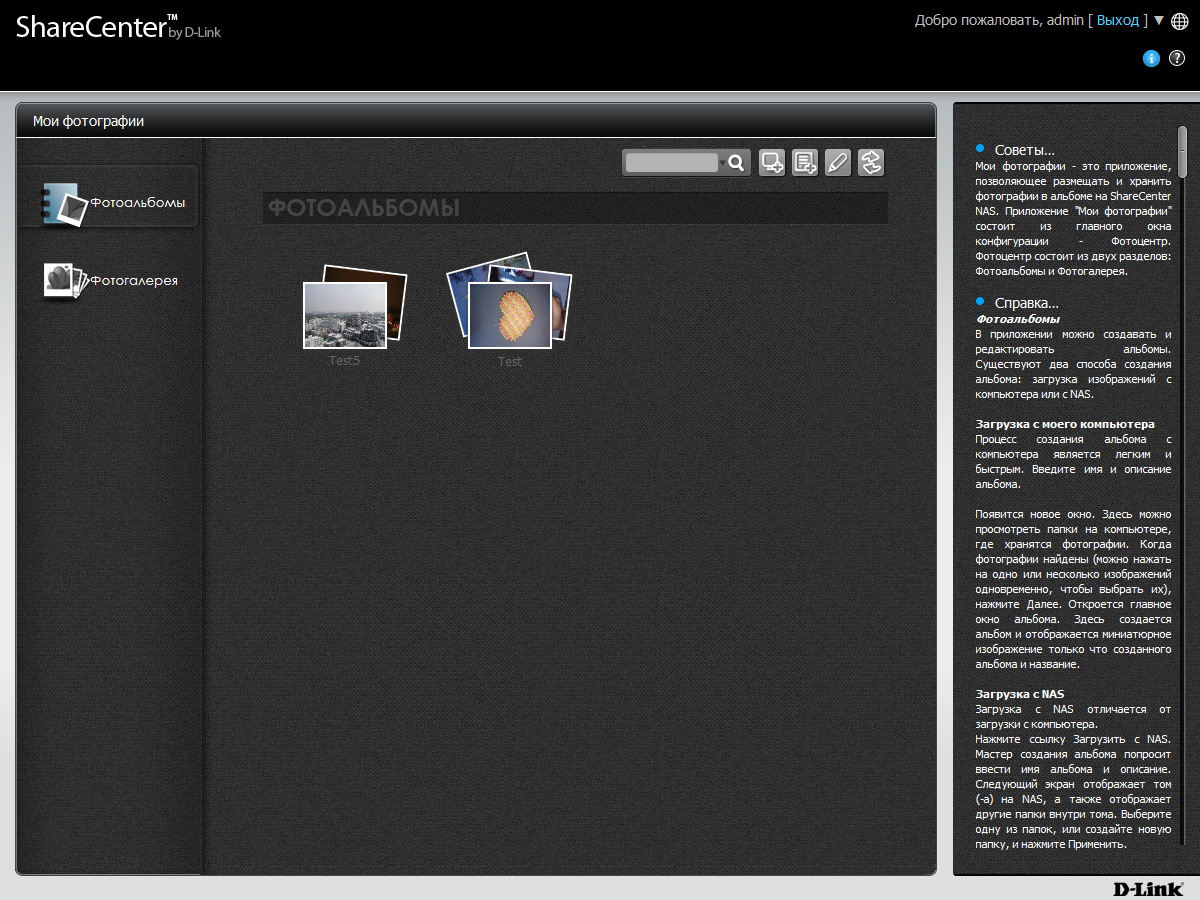

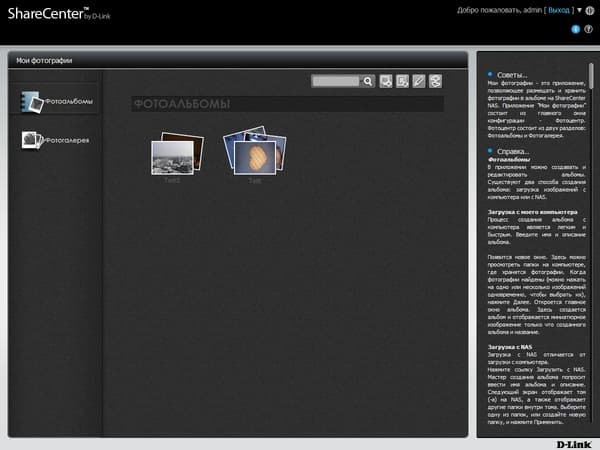

«Мои фотографии» позволяет как просматривать уже записанные на устройство файлы изображений, которые были ранее проиндексированы, так и создавать собственные альбомы и загружать в них фотографии с компьютера или самого сетевого накопителя. Во втором случае поддерживаются режим слайдшоу, некоторые операции редактирования файлов, отправка изображения на устройство AirPlay, публикации в социальных сетях. Не очень удобно то, что данные фотографии сохраняются в скрытой системой папке и недоступны для других сервисов.

«Моя музыка» использует информацию из тегов файлов для сортировки по исполнителям, альбомам и жанрам. В этот модуль встроен и аудиоплеер, позволяющий прослушивать композиции в формате MP3 прямо из браузера.

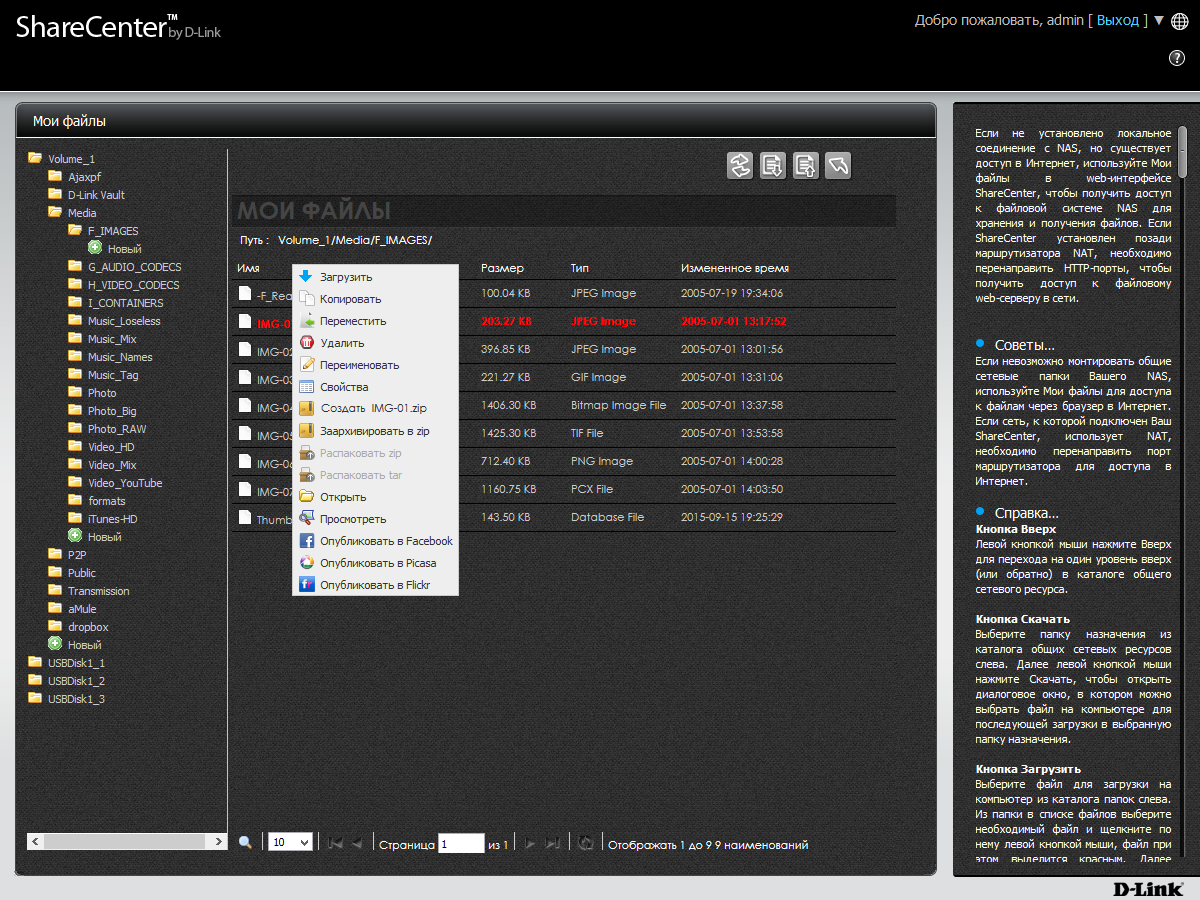

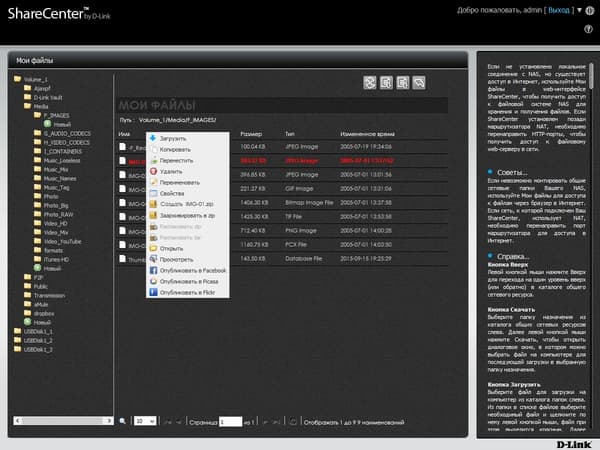

Третий вариант — «Мои файлы» — уже не имеет дополнительных функций связанных с форматами мультимедиа, но предоставляет возможности управления файлами любых типов, включая загрузку и скачивание, копирование и перемещение, удаление и работу с архивами.

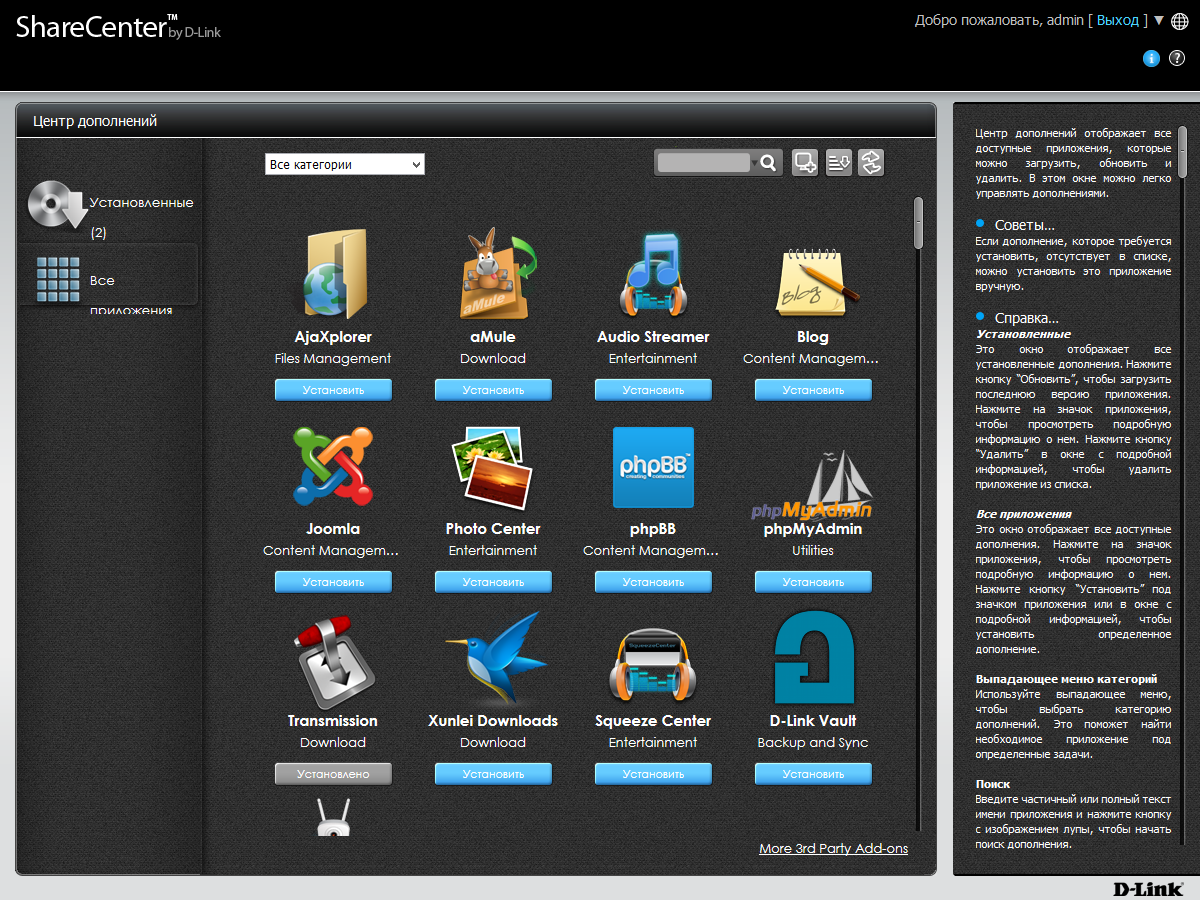

Раздел «Приложения» собирает в себе все дополнительные сервисы, включая как штатные для прошивки, так и устанавливаемые пользователем из каталога «Центра дополнений». На момент подготовки статьи в последнем присутствовало тринадцать программ, а также была указана ссылка на официальный форум (на английском языке), где можно найти разработанные энтузиастами модули. Заметим, что в сети можно найти и другие каталоги программ, общее число которых исчисляется десятками.

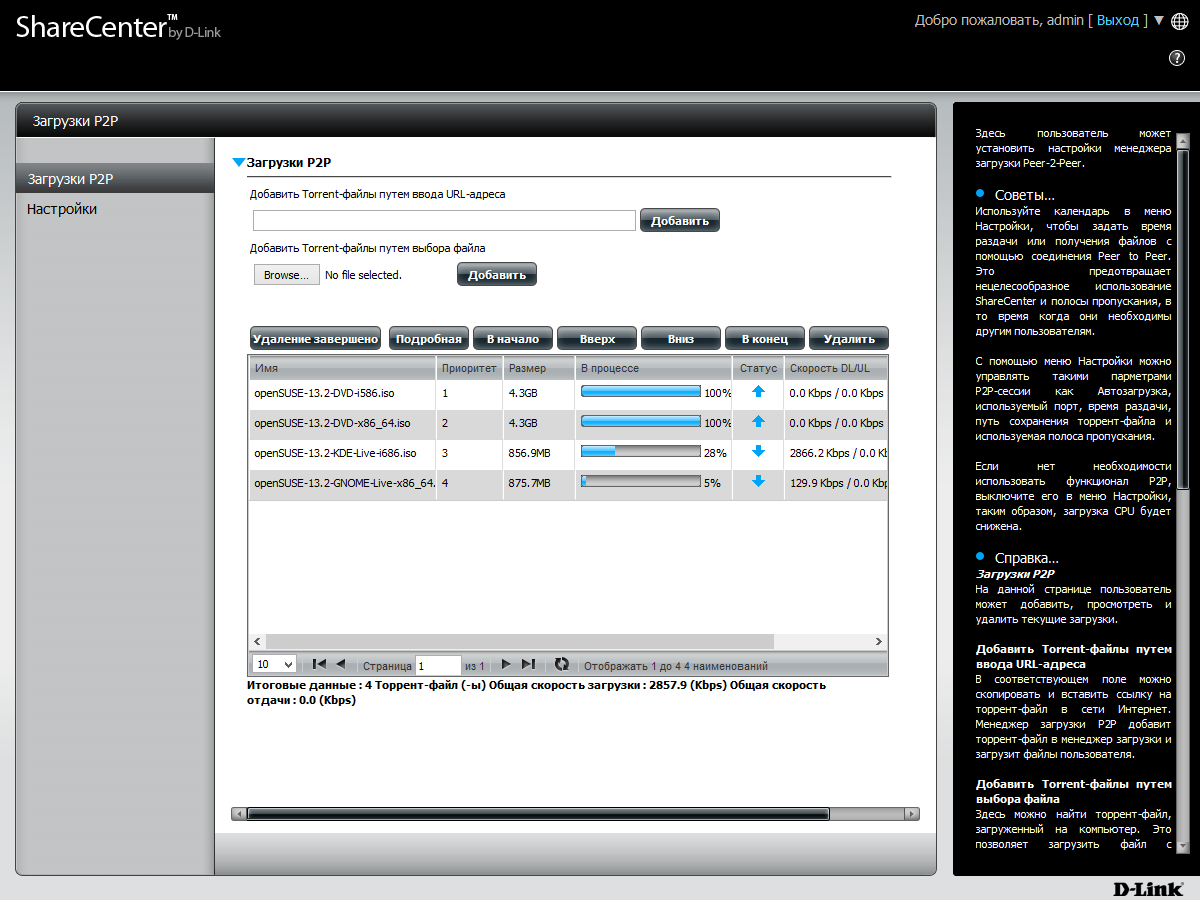

Из интересных программ отметим системы загрузки файлов aMule, Transmission и Xunlei, системы управления контентом Joomla, phpBB и WordPress, программу трансляции аудиопотоков Audio Streamer (на базе проекта Icecast), менеджер файлов AjaXplorer, управление фотоальбомами Photo Center (используется проект Gallery), программу обслуживания базы данных phpMyAdmin, медиасервер Squeeze.

Модуль D-Link Vault позволяет реализовать резервное копирование выбранных папок в облачное хранилище ElephantDrive. Он поддерживает хранение удаленных файлов, контроль версий файлов, фильтры по типу файлов, непрерывный режим работы и расписание.

Учитывая, что данный производитель поставляет и IP-видеокамеры, неудивительно, что мы встретили в его сетевом накопителе сервис видеонаблюдения My Surveillance. Программа поддерживает до четырех камер. В списке официально поддерживаемых есть около сорока моделей D-Link (в том числе высокого разрешения, с записью звука и с PTZ). Про поддержку других производителей ничего не сказано.

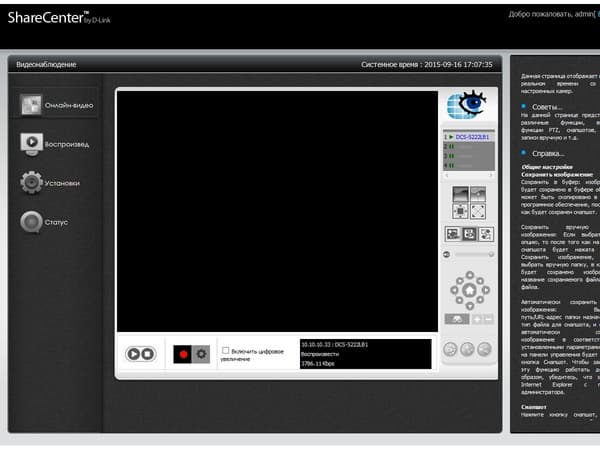

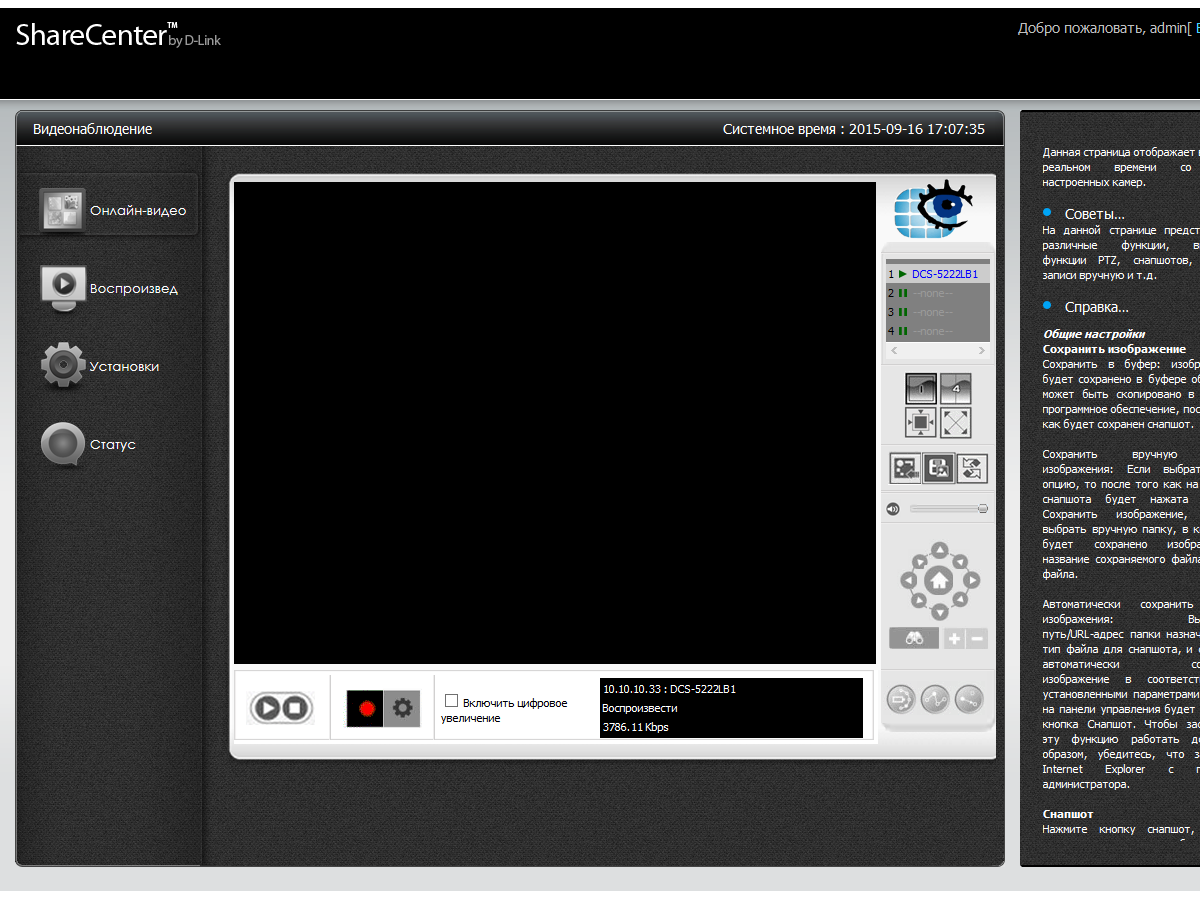

Система позволяет просматривать через браузер живую картинку и записи. При этом требуется установка фирменного плагина, так что в список совместимых операционных систем, вероятно, входит только Windows.

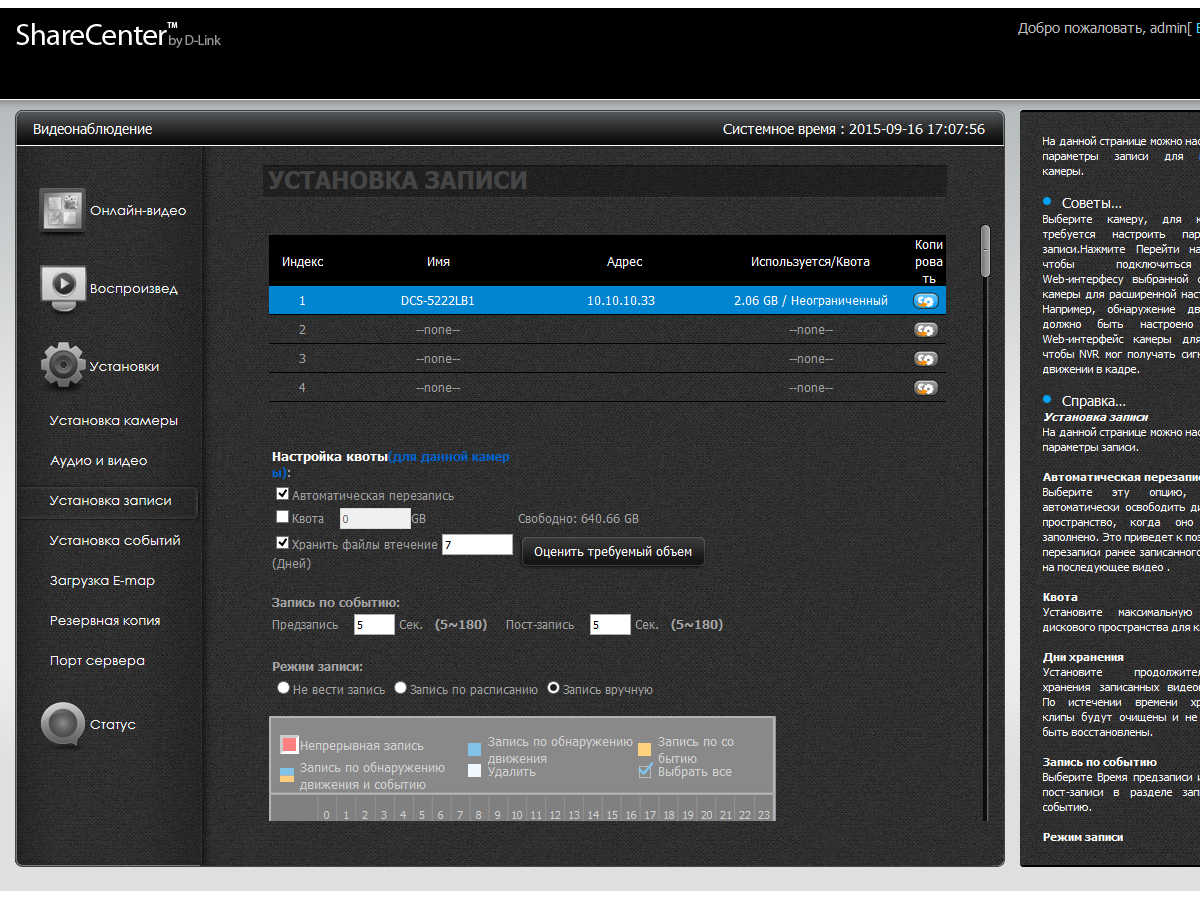

В настройках камер указывается качество, видеокодек, режим записи, параметры детектора движения, ограничения по времени хранения или занимаемому объему. Также есть настройки уведомлений по электронной почте или SMS (через внешний сервер), собственный журнал событий, создание резервных копий видеозаписей и выбор сетевых портов сервиса.

Заметим, что при активной одновременной работе нескольких дополнительных программ интерфейс устройства может стать не самым отзывчивым. Что касается скорости загрузки из сетей p2p, то там удавалось увидеть цифры до 6 МБ/с, что достаточно неплохо.

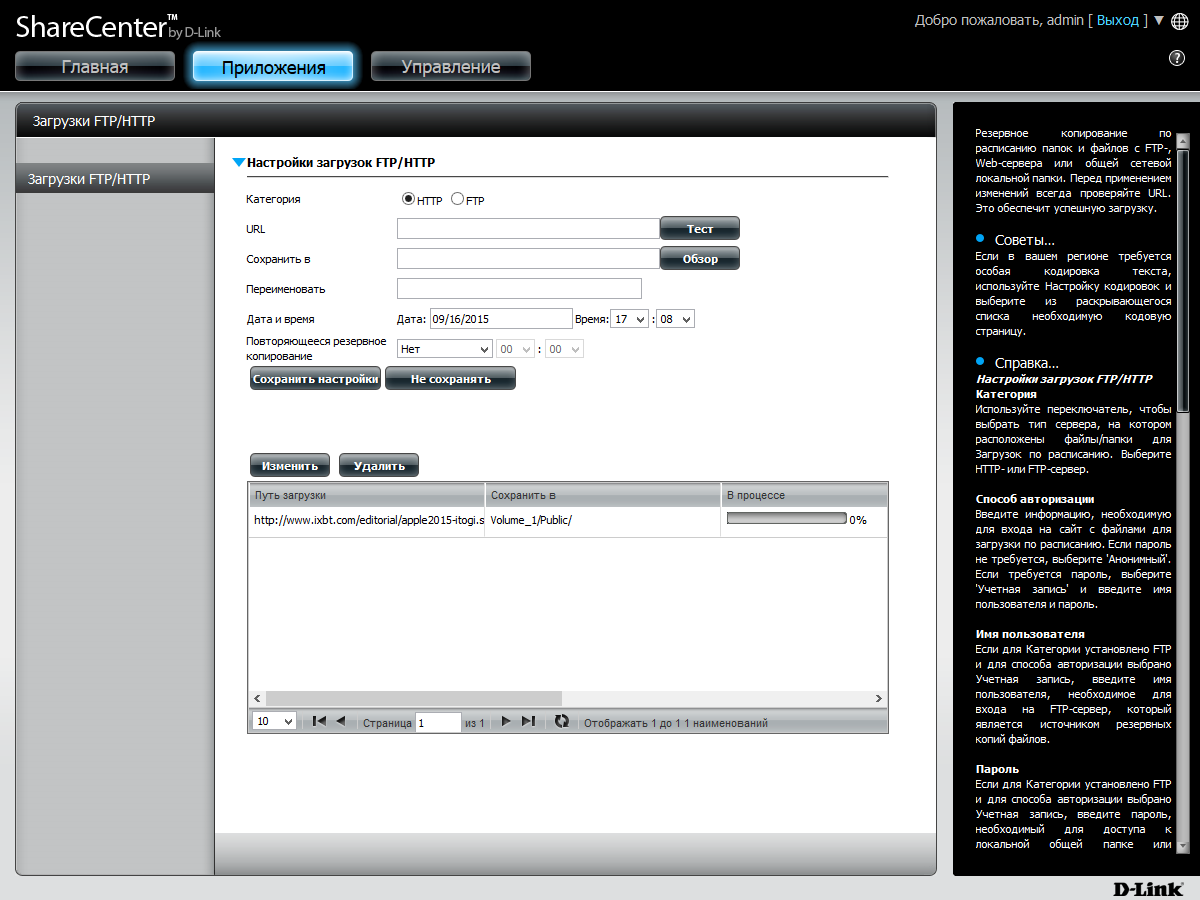

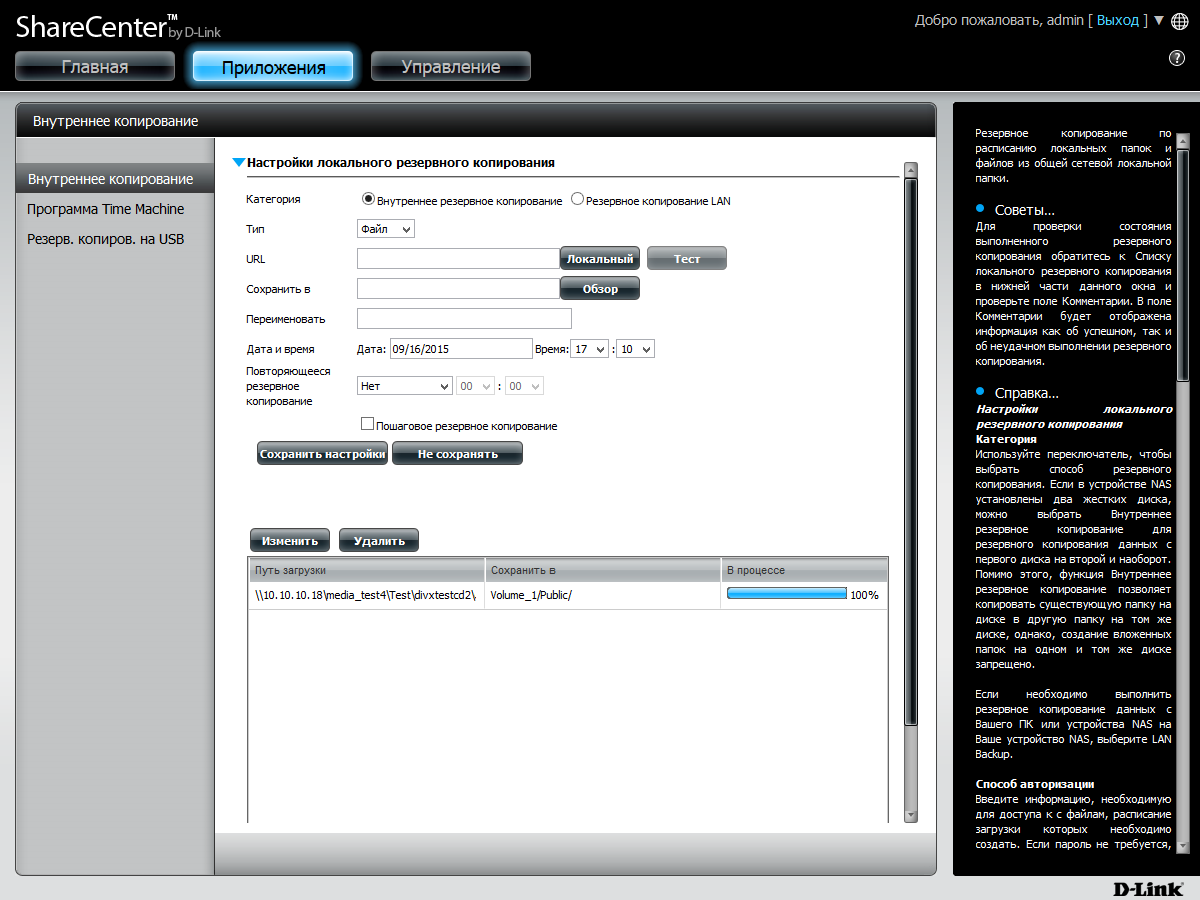

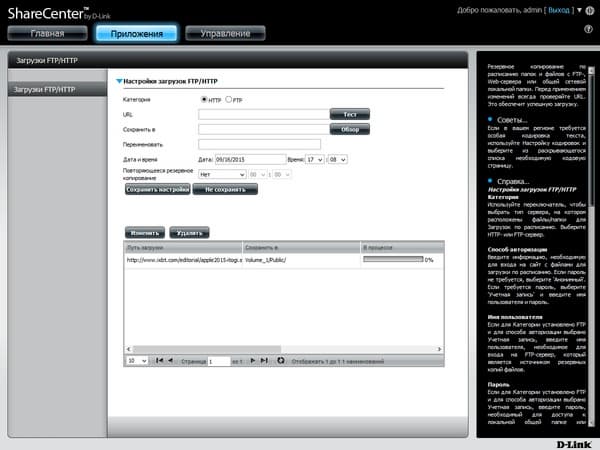

Что касается штатных программ в прошивке, то и здесь можно найти интересные функции. В частности, это сервис автономной загрузки файлов по протоколам HTTP/FTP/BitTorrent, резервное копирование в Amazon S3, синхронизация с облачными хранилищами Dropbox и Google Drive (связь со службой Google у нас не получилось настроить) и программы для резервного копирования.

Поддерживается создание нескольких заданий для локального (из одной внутренней папки в другую), сетевого (вероятно с протоколом rsync) бекапа. Также мы нашли поддержку в этом модуле сетевых ресурсов SMB, однако только в качестве источника, но не пункта назначения, что несколько странно.

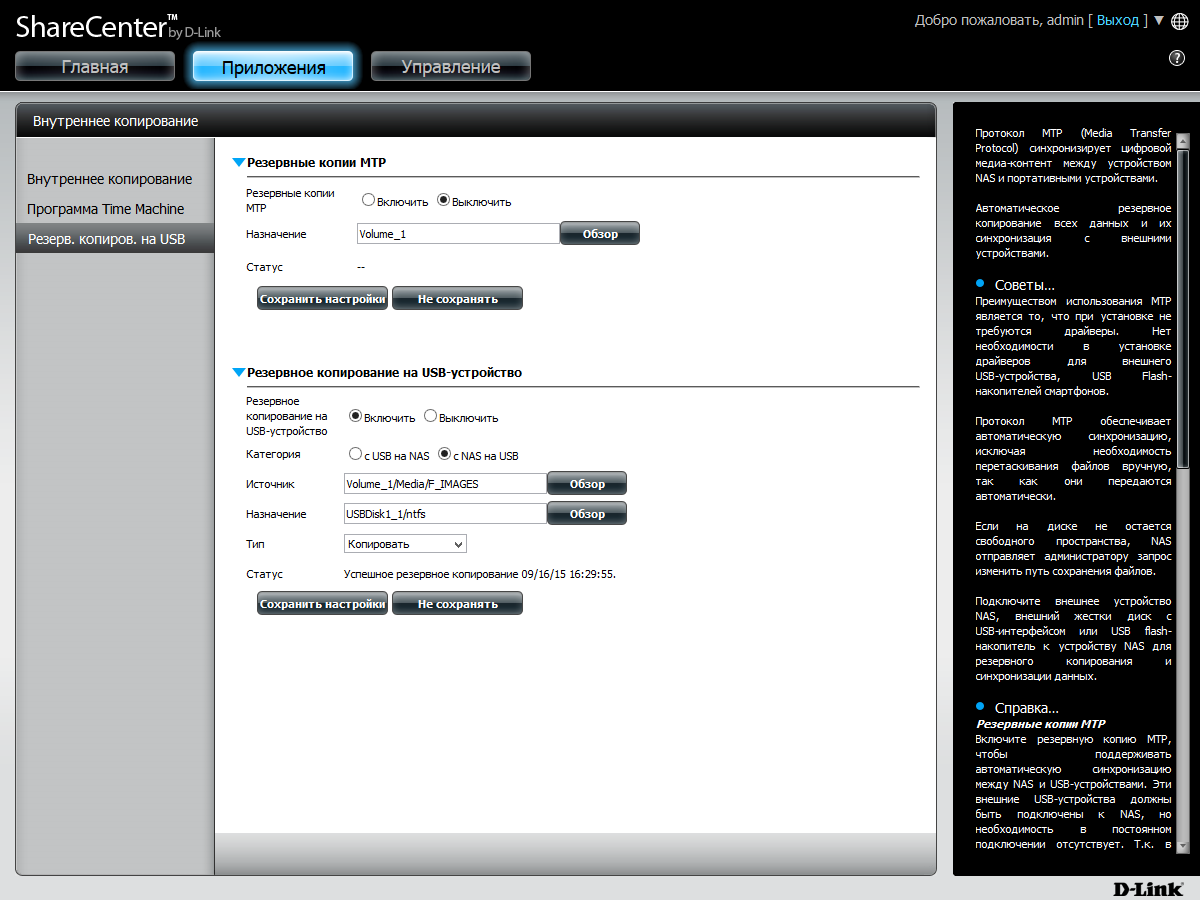

Кроме того, специальные функции есть для USB-устройств. Во-первых, можно включить автоматическое копирование данных при подключении с MTP-накопителей в выбранную папку NAS. Во-вторых, есть функция копирования или синхронизации заданных папок на USB-диске и сетевом накопителе при длительном нажатии кнопки на фронтальной панели устройства. Но и здесь есть некоторые недоработки, в частности нет сообщений в журнале.

При наличии доступа к консоли и использованию популярной аппаратной платформы, опытные пользователи смогут добавить в систему и другие собственные приложения.

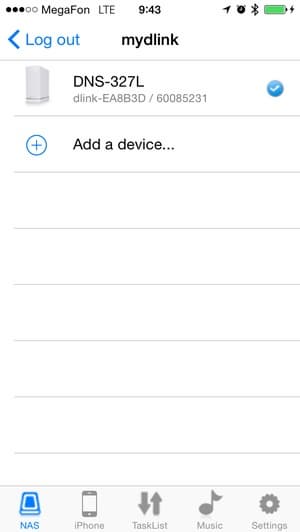

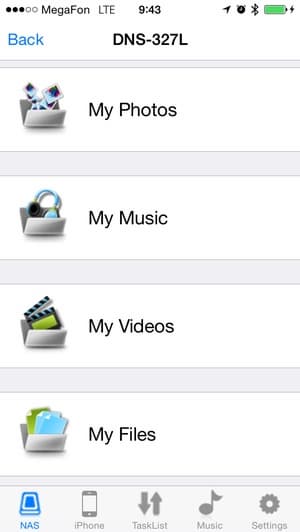

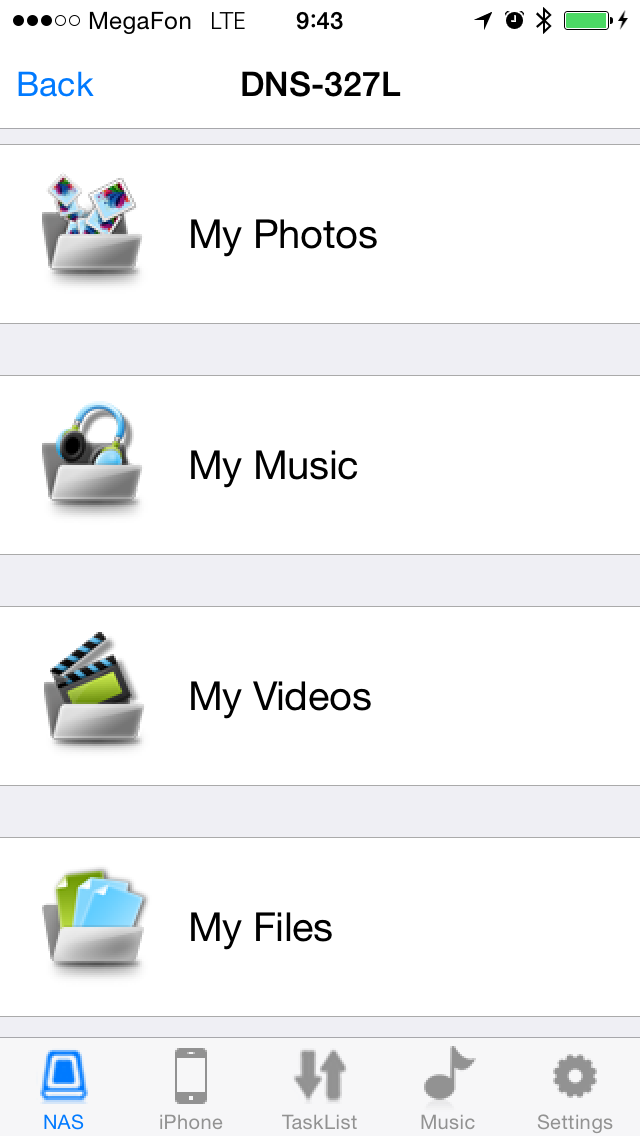

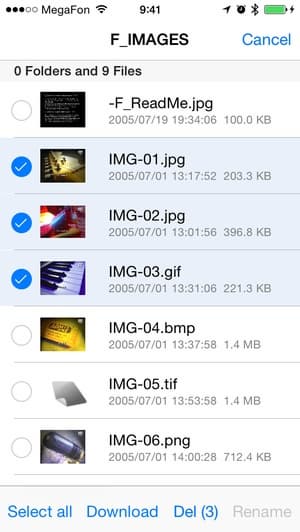

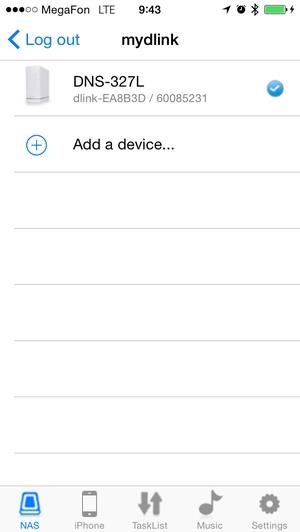

Мобильный доступ к D-Link DNS-327L   Мобильный доступ к D-Link DNS-327L

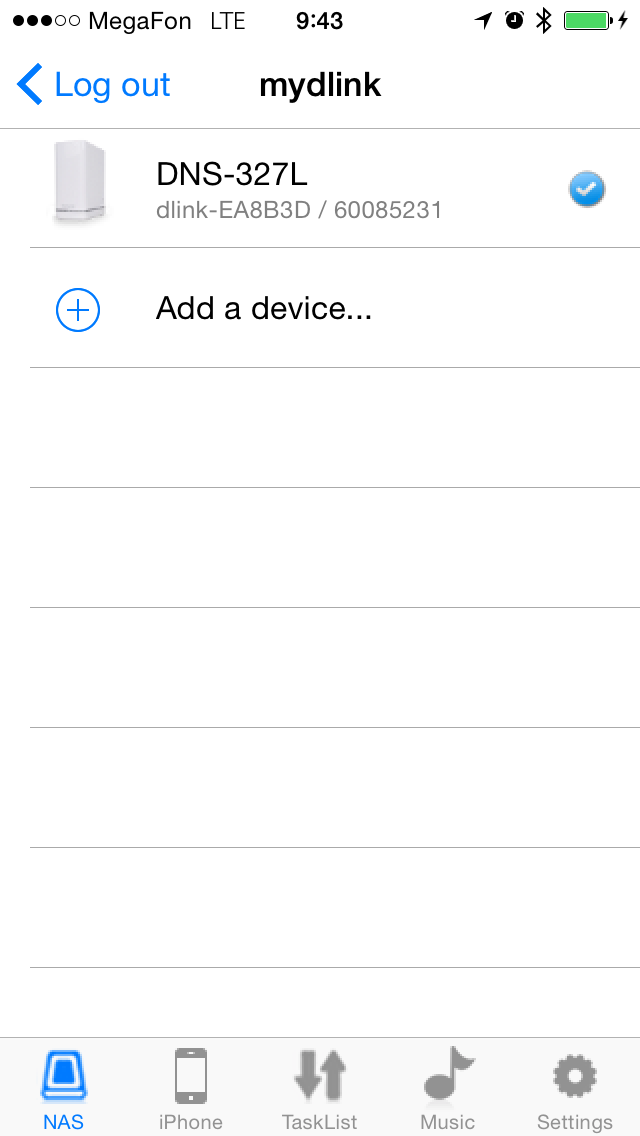

Для доступа к накопителю с мобильных устройств можно использовать стандартные протоколы и универсальные программы. В некоторых случаях может быть более удобным воспользоваться фирменной утилитой mydlink Access NAS App для Android и iOS, которая работает через облачный сервис и не требует настройки роутера.

Мобильный доступ к D-Link DNS-327L   Мобильный доступ к D-Link DNS-327L

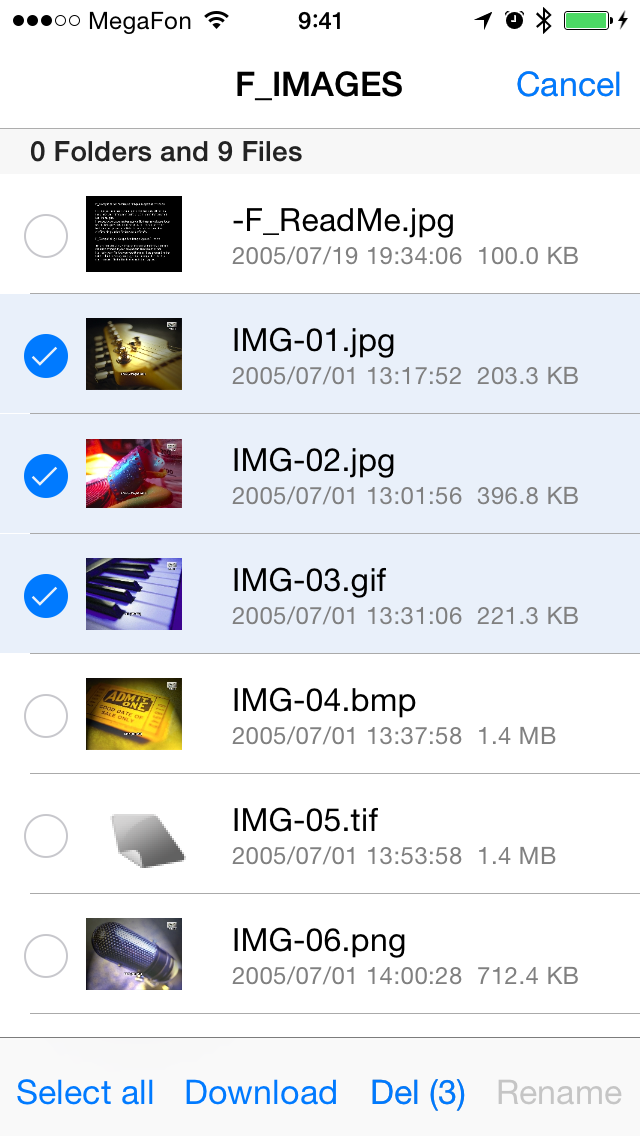

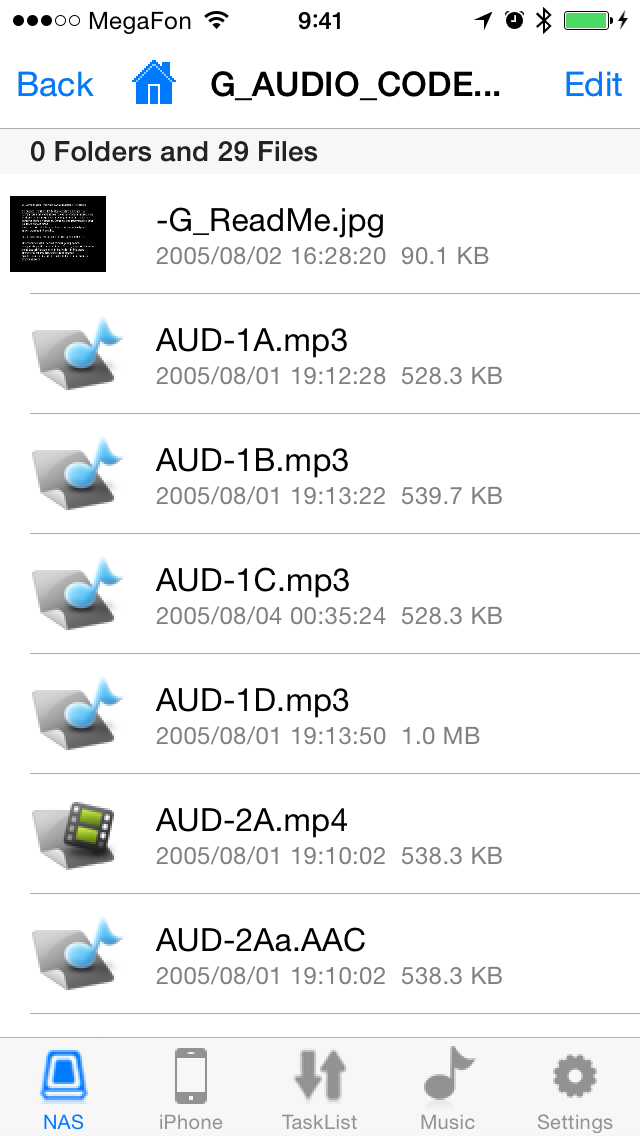

Через нее можно получить доступ к файлам, скачивать и загружать их, делать резервные копии фотографий, просматривать изображения в режиме слайдшоу, прослушивать музыку, а также проигрывать видео.

Тестирование

Для проверки скорости работы устройства в основном сценарии работы использовалась утилита Intel NASPT с нашими стандартными шаблонами. В накопитель устанавливались два жестких диска WD Red WD10EFRX объемом 1 ТБ. Были проверены три конфигурации — один винчестер, а также массивы RAID0 и RAID1 из двух винчестеров. Настройки устройства включали в себя создание нужного тома, общей папки и пользователя с полным доступом к ней. Результаты приводятся на следующем графике.

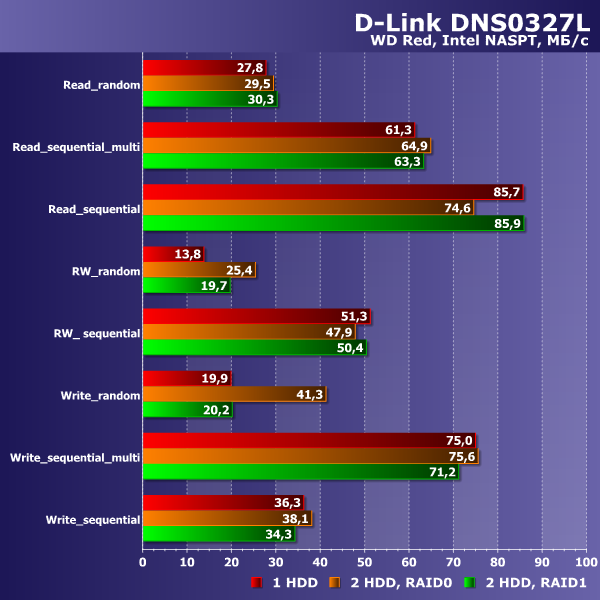

Производительность D-Link DNS-327L

Как мы видим, максимальная скорость чтения, в зависимости от конфигурации дисков, составляет 75-86 МБ/с и достигается при однопоточном чтении. При этом попытка одновременной работы с большим числом файлов снижает показатели до 61-65 МБ/с. На потоковых операциях записи ситуация иная — максимальная скорость 71-76 МБ/с отмечается при одновременной записи нескольких файлов, а работа с одним потоком осуществляется на скоростях 34-38 МБ/с. На наш взгляд, для традиционных задач домашней сети средних размеров этого будет вполне достаточно, включая работу с документами, резервное копирование, просмотр HD-видео. Вот только запись в один поток хотелось бы видеть более производительную.

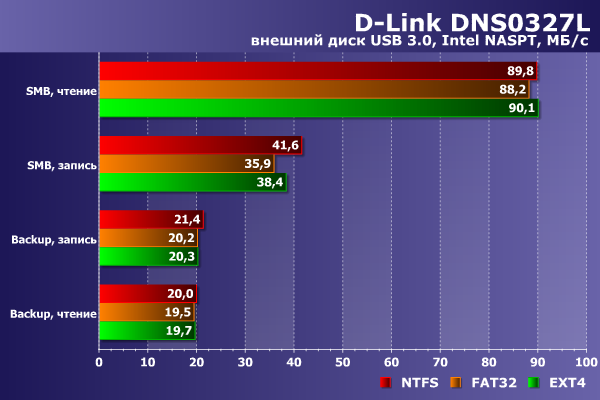

Для тестирования работы подключенных через USB 3.0 накопителей мы использовали SSD с соответствующим адаптером. Проверялись сценарии чтения и записи большого файла по сети, а также резервное копирование и восстановление с внутреннего массива RAID1. На внешнем диске использовались файловые системы NTFS, FAT32 и EXT4.

Производительность D-Link DNS-327L

Прежде всего отметим, что существенного влияния выбранной файловой системы на результаты здесь нет. Чтение с USB 3.0 устройства по сети осуществляется на скоростях около 90 МБ/с, что даже выше, чем с внутренних винчестеров. Запись на них также немного быстрее — 36-42 МБ/с. К сожалению, в задачах резервного копирования показатели заметно скромнее — всего около 20 МБ/с.

Проверка энергопотребления сетевого накопителя осуществлялась с теми же дисками WD Red объемом 1 ТБ, что и исследование производительности. Дисковый том использовал конфигурацию RAID1. Как и с другими устройствами, в этот раз были протестированы три сценария — сон (диски выключены), бездействие (диски включены, активности нет) и работе (случайное чтение и запись). Приводятся усредненные за десять минут показатели.

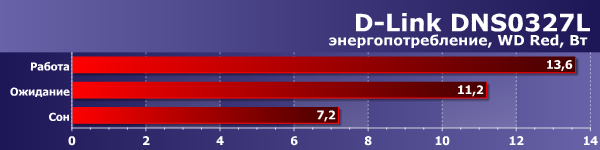

Энергопотребление D-Link DNS-327L

Полученные результаты аналогичны другим моделям с близкой аппаратной платформой — максимальное потребление устройства не превышает 14 Вт.

Температурный режим в данном случае оценить непросто, поскольку модель оборудована активной системой охлаждения с вентилятором с переменной скоростью вращения и не имеет возможности автоматического снятия показаний в динамике. С другой стороны, пользователю важен именно конечный результат. На следующем графике приводятся отмеченные нами в разных режимах максимальные значения со страницы статуса накопителя.

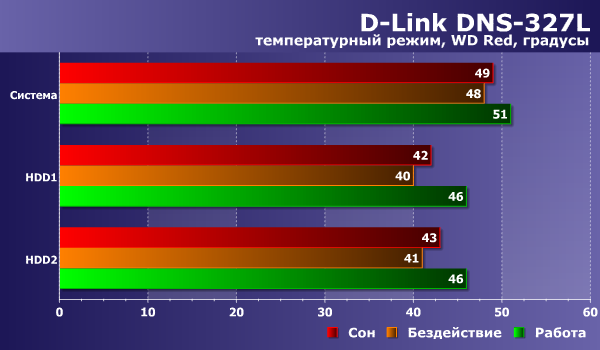

Температурный режим D-Link DNS-327L

Учитывая платформу и конструкцию устройства, мы ожидали хороших результатов. Проверка подтвердила, что сетевой накопитель обеспечивает винчестерам вполне комфортный режим и их температура не превышает 50 градусов. При этом с нашими дисками вентилятор практически не включался и модель работала очень тихо.

Выводы

Сетевой накопитель D-Link DNS-327L не является новинкой, однако широко представлен в магазинах и имеет относительно невысокую стоимость. Он может предложить домашнему пользователю не только решение задач хранения и сетевого доступа к файлам, но и набор популярных дополнительных функций, включая медиасервисы, загрузку файлов, облачный и мобильный доступ, а также видеонаблюдение.

Устройство имеет достаточно привлекательный и практичный для данного класса корпус. Единственное существенное замечание к конструкции — конфигурация и расположение портов USB. При этом накопитель оборудован активной системой охлаждения, но при использовании определенных моделей винчестеров и комфортном размещении устройства вентилятор будет выключен, что обеспечивает минимальный уровень шума.

Использование платформы ARM начального уровня не позволяет говорить о высокой производительности накопителя, однако для домашнего пользователя и нескольких клиентов ее будет вполне достаточно.

Прошивка произвела неплохое впечатление дизайном оболочки и набором возможностей. Однако некоторые из модулей, в частности резервного копирования, реализованы несколько странно. В официальном каталоге дополнительных программ можно найти еще несколько интересных решений. Также допускается установка сторонних модулей из готовых пакетов и есть доступ к консоли устройства. Отметим наличие в интернете большого числа ресурсов с информацией по данному семейству сетевых накопителей.

Средняя цена D-Link DNS-327L по данным Яндекс.Маркет
T-10516670
Предложения D-Link DNS-327L по данным Яндекс.Маркет
L-10516670-10


Благодарим компанию WD и агентство 2L
за предоставленные для тестирования жесткие диски


Благодарим компанию Intel за предоставленное для проведения тестирования оборудование

Благодарим компанию D-Link за предоставленный для проведения тестирования коммутатор
