Yamaha CRW3200E-VK

На тестирование привод был предоставлен в Retail-упаковке.

Комплект поставки:

• Обьемное подробное и обстоятельное руководство пользователя на четырех языках (русского среди них нет);
• Руководство по работе с программой Nero Burning ROM 5.5 на четырех языках («разумеется», русского среди них нет);
• Компакт-диск с программным обеспечением от Ahead Sotware: Nero Burning ROM версии 5.5.5.1, InCD 2.32 и NeroMix 1.228;
• Один 24х CD-R и один High Speed CD-RW 4х–10х диски;
• Четыре винта для монтажа устройства в корпус компьютера;
• Аналоговый аудиошнур для подсоединения привода к звуковой карте;
• IDE-шлейф.

ATIP: 97m 24s 01f Disc Manufacturer: Taiyo Yuden Company Ltd. Reflective layer: Dye (Long strategy; e.g. Cyanine, Azo etc.) Media type: CD-Recordable Recording Speeds: min. unknown — max. unknown nominal Capacity: 702.83MB (79m 59s 73f / LBA: 359848)	ATIP: 97m 34s 23f Disc Manufacturer: Mitsubishi Chemicals Corp. Reflective layer: Phase change Media type: CD-ReWritable Recording Speeds: min. 4X — max. 8X nominal Capacity: 656.40MB (74m 43s 00f / LBA: 336075)

Характер и метод записи:

Корпорация Yamaha, один из лидирующих производителей в области высокоскоростных перезаписывающих дисководов в очередной раз подтвердила свои самые серьезнейшие намерения занять ведущие позиции на рынке оптических устройств хранения данных. После неудачной модели CRW2100, компания предложила пользователям линейку добротных дисководов серии 2200, снабженных современными технологиями по доступной цене. Отличительной же особенностью серии CRW3200 является разработанная компанией Yamaha новая система контроля качества записи — Audio Master Quality Recording, которая существенно улучшает качество звучания аудиоданных, значительно уменьшая джиттер (дрожание сигнала). У компакт-диска, записанного по обычной технологии, уровень джиттера гораздо больше, чем у штампованного диска и поэтому в некоторых случаях наблюдается существенное ухудшение качества звука. Система Audio Master уменьшает уровень джиттера на 30%, делая звук более чистым и полным при воспроизведении высоких, средних и низких частот, а также вносит в звук более четкое пространственное восприятие. Данная технология от Yamaha является в определенной степени революционной в области записи аудиоданных на компакт-диск.

Компания ввела ряд усовершенствований также в области достижения высоких скоростей: запись на скорости 24х, десятикратная скорость перезаписи, а также чтение и извлечение аудиоданных (Digital Audio Extraction — DAE) на скорости до 40х. Благодаря комбинации технологий Partial-CAV и SafeBurn модель CRW3200 является самым совершенным двадцатичетырехскоростным дисководом на рынке в настоящий момент.

CRW3200 является также первым CR-RW дисководом, в котором реализован новый промышленный стандарт CD-MRW (CD Mount Rainier ReWrite), позволяющий работать с перезаписываемым диском так же легко, как с обычным носителем (например, дискетой). Ожидается, что благодаря этому стандарту, рекордеры фактически начнут постепенно замещать флоппи-дисководы.

Еще одна интересная функция дисководов серии CRW3200 — это режим Редактирования аудио треков, позволяющий перезаписывать аудио треки, записанные на CD-RW диски, без необходимости перезаписи всего диска целиком.

К тому же CRW3200 — одна из первых моделей рекордеров, официально сертифицированных для работы под управлением операционной системы Microsoft Windows XP.

Система контроля качества записи Audio Master

Как мы уже говорили, у компакт-диска, записанного по обычной технологии, уровень джиттера гораздо больше, чем у штампованного диска. В процессе записи система Audio Master уменьшает его на 30% для достижения наилучшего качества записи аудиотреков на CD-R дисках. Это приводит к идеальной чистоте звука на высоких и средних частотах, более полному воспроизведению низких и более четкому пространственному восприятию. Этот специальный режим записи Аудио CD дисков применяется только в рекордерах Yamaha CRW3200.

Джиттер

CD-R/RW дисковод записывает аудио данные на компакт-диск в форме питов и лэндов. Цифровая информация в питах и лэндах расшифровывается сканирующим устройством CD-плейера и затем проигрывается. Однако разнообразные факторы (например, отклонения размеров питов от требуемых значений, пульсирующее напряжение, электромагнитные поля и др.) мешают сигналам питов и лэндов поступать от сканирующего устройства CD-плеера точно в нужное время. Эта задержка носит случайный характер и вызывает дрожание сигнала. Это и называется «джиттер».

Следующий пример очень удачно иллюстрирует это понятие: Поезд должен отправиться ровно в 7.30. Однако он может отправиться как в 7.29, так и в 7.31. Образно говоря, эта область допустимых значений и есть джиттер.

Большие значения джиттера являются причиной неточного расположения источников звука в пространстве, бедной насыщенности звука басами и «непрозрачности» звука.

Компания Yamaha предложила следующее решение: полностью устранить джиттер практически невозможно, но есть способ значительно его уменьшить. Джиттер на Audio CD в основном обусловлен тем фактом, что размеры записанных на диске питов и лэндов неточно соответствуют требуемым значениям. Решение компании Yamaha направлено на существенное уменьшение значимости неизбежных отклонений размеров питов и лэндов от нормы. В режиме Audio Master питы и лэнды, которые записывает дисковод CRW3200, длиннее, чем при обычном режиме записи. И хотя абсолютные отклонения размеров питов остаются прежними, относительные значения отклонений будут меньше. Это значит, что процентное содержание джиттера в записи значительно уменьшается.

CD-плеер проигрывает диск с увеличенными питами на скорости 1,4 м/с вместо стандартной 1,2 м/с. Объемы дисков 650 или 700 Мб, таким образом, составят 63 или 68 минут соответственно. Когда лазерный луч считывает данные, фотодетектор получает большее количество отраженной информации от каждого увеличенного пита и лэнда. В результате этого выдается более сильный сигнал (особенно от самых маленьких питов 3T). Величина джиттера остается ниже 20 нс, что является очень низкой величиной, то есть показатель уменьшается на 30%. Соответственно CD-плееру легче считывать информацию, записанную в режиме Audio Master Quality Recording, так как функция коррекции ошибок активируется крайне редко. Это очень актуально для CD-плейеров старых моделей и автомобильных Hi-Fi аудиосистем. Результат: компакт-диск, записанный в режиме Audio Master Quality Recording, отличается от диска, записанного обычным способом на современных 24х дисководах других производителей, ощутимо более качественным звуком и по качеству записи вполне может быть сравним со штампованным диском.

Два графика, приведенные ниже, записанные с помощью осциллографа, показывают разницу в качестве:

На левом графике аудио сигнал существенно менее чистый, чем сигнал на правом графике (обратите внимание на выделенные области). Менее чистое изображение — выше величина джиттера. Благодаря режиму Audio Master аудио сигнал на графике справа гораздо чище и, следовательно, лучшего качества.

CD-MRW (CD Mount Rainier ReWrite)

CRW3200 — первый перезаписывающий дисковод, в котором реализован новый промышленный стандарт CD-MRW (CD Mount Rainier ReWrite), позволяющий работать с CD-RW диском так же легко, как с обычным носителем (например, дискетой) и фактически постепенно замещающий флоппи-дисковод. Его основные характеристики следующие:

Фоновое форматирование. Если ранее форматирование должно было быть завершено до начала процесса записи на компакт-диск, то сейчас оно может осуществляться в фоновом режиме. Так как процесс записи имеет приоритет перед форматированием, это позволяет осуществлять перезапись, используя технологию Drag&Drop, начиная с того момента, когда диск вставляется в дисковод. Таким образом, процесс записи данных может осуществляться непосредственно во время процесса форматирования.

Диск может быть извлечен в любой момент. Диск может быть извлечен в любой момент, даже до окончания процесса форматирования. Когда диск будет заново вставлен в дисковод, форматирование продолжится с того места, на котором оно было остановлено.

Логическая 2 Кб адресация в процессе записи. В отличие от обычных методов пакетной записи и переноса данных, которые оперируют блоками данных по 64 Кб, Mount Rainier работает с блоками 2 Кб, увеличивая, таким образом, прозрачность файловой системы и функцию кэширования.

Управление физическими дефектами. В случае использования дефектного носителя в дисководе запускается функция управления дефектами, которая аппаратно управляет дисководом, не используя программу пакетной записи и локализуя дефекты носителя.

Стоит отметить, что функция CD-MRW будет доступна только после модернизации прошивки до версии 1.0B, которую вы можете скачать с официального сайта Yamaha. Эту же информацию, вы сможете узнать и из специального информационного листа, вкладываемого в каждую коробку с рекордером.

Режим редактирования аудио треков.

Еще одна особенность дисководов серии CRW3200 — это возможность перезаписи отдельных аудио треков, записанных на CD-RW диск, без необходимости перезаписи всего CD-RW целиком. Это значит, что в случае необходимости отдельные треки могут быть записаны или стерты с диска.

Немаловажен и тот факт, что компания Yamaha — один из немногих производителей, поставляющая продукцию со всеми интерфейсами, чтобы удовлетворить запросы всех потребителей. Серия состоит из пяти различных моделей: CRW3200E (внутренний с интерфейсом ATAPI), CRW3200SX (внешний с интерфейсом SCSI-3/SCSI-2), CRW3200IX (внешний с интерфейсом IEEE1394) и CRW3200UX (внешний с интерфейсом USB2.0). Так же, как и в предыдущих сериях, будет выпущен SCSI конвертер, трансформирующий the CRW3200E-IDE во внутренний SCSI дисковод путем простого подключения конвертера.

Nero следующего мнения о CRW3200E-VK:

Изучение внутреннего строения привода не принесло каких-либо неожиданностей.

Представляем вашему вниманию результаты вскрытия:

Хотя новую модель и нельзя назвать тихоней, CRW3200 работает заметно тише своего предшественника — CRW2200. Извлекаемые из рекордера диски после сравнительно долгого чтения имеют едва заметный нагрев.

Дизайн новых дисководов был кардинально изменен. Внутренние модели имеют белую переднюю панель, а внешние — серебристую (панель и корпус).

Оба варианта моделей оборудованы стильными светодиодами, способными работать в двух цветовых режимах, мигая голубым и фиолетовым огоньками.

На задней панели дисковода присутствует работающий цифровой выход.

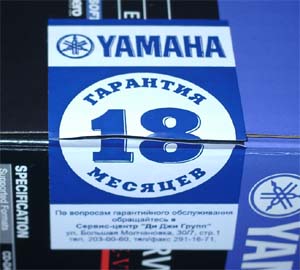

Российским пользователям следует также обратить внимание на тот нюанс, что покупая рекордеры Yamaha, завезенные в Россию по официальным каналам, вы получаете восемнадцатимесячную гарантию на CD-RW дисковод, о чем свидетельствует соответствующая наклейка на упаковочной коробке или антистатическом пакете (в случае, если вы покупаете bulk-вариант поставки рекордера).

Из отмеченных особенностей стоит отметить нежелание CRW3200E нормально работать, будучи установленным ведомым устройством (slave) на второй канал (secondary IDE) на материнских платах VIA KT133/KT133A (эксперименты проводились на Soltek 75KAV, ASUSTeK A7V и MSI K7T Turbo Limited Edition под управлением Windows 98SE и Windows ME). Ненормальность поведения заключается в появлении ошибок при чтении, а также нестабильностей и низкой скорости при считывании данных. Трудности могут возникнуть и при попытке записи на скоростях выше 8х. Привод либо вовсе откажется осуществлять запись, либо будет делать это медленно, с постоянной активизацией SafeBurn. При этом включение/отключение DMA не влияет на стабильность в работе.

Так, при тестировании нового CD-RW дисковода от Yamaha набором тестовых утилит CD WinBench, до установки CRW3200E ведущим устройством на канале, мы могли лицезреть следующую картинку графика чтения диска:

Тест Nero CDSpeed, измеряющий реальную скорость записи дисковода и вовсе завершался с ошибкой едва начавшись.

При проведении же тестов на материнской плате Soltek Sl-65EP-T и процессоре Celeron 733, подобных трудностей не возникало при любом способе установки рекордера в системе.

Сторонники Intel-платформы наверняка возликуют и в который раз начнут кивать на «глюкавость» чипсетов от VIA. Нам же кажется, что проблема может быть устранена после выпуска Yamaha новой прошивки с соответствующими исправлениями.
