Источник бесперебойного питания PowerCom Spider SPD-650U


Продукция PowerCom уже не раз встречалась в наших тестах, производя благоприятное впечатление. Модельный ряд этой компании достаточно широкий, включает как дорогие профессиональные модели, так и простенькие домашние, и линейка продолжает расширяться. На этот раз мы рассмотрим весьма практичную (даже на первый взгляд) модель, рассчитанную на защиту одного рабочего места с большим количеством периферийных устройств — либо на комплект домашней аудио/видеотехники, поскольку имеет аж 8 розеток «евро»стандарта.

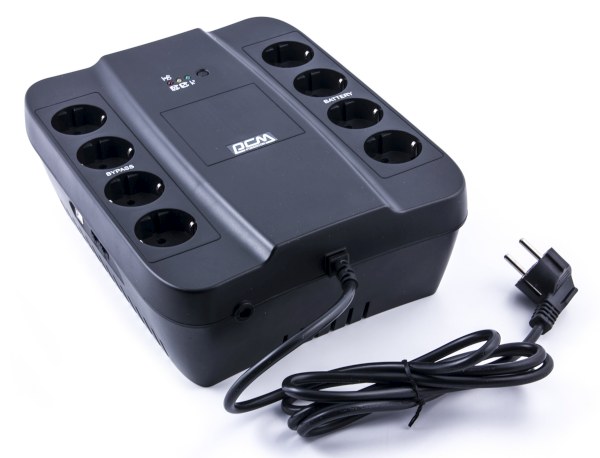

общий вид ИБП PowerCom SPD-650U

Описание

Данная модель является линейно-интерактивным ИБП, то есть имеет встроенный AVR-регулятор, позволяющий при отклонении напряжения в достаточно широком диапазоне обойтись без перехода на батарейное питание и при этом поддерживать выходное напряжение в стандартном диапазоне.

У нас на тестировании побывала младшая (650 В·А) модель линейки, есть также варианты мощностью 850 и 1000 В·А. Производитель заявляет следующие характеристики изделия:

Технические характеристики
Входное напряжение, частота
140—300 В, 50 или 60 Гц
Выходное (при работе от батарей) напряжение
220 В ±5%
Автоматический регулятор напряжения
да
Выходная мощность (заявленная)
650 В·А (390 Вт)
Выходная мощность (активная, измеренная)
420 Вт
Форма выходного сигнала при работе от батарей
ступенчатая аппроксимация синусоиды
Время автономной работы от батареи для стандартного ПК
не нормируется
Функция запуска оборудования без подключения к электросети
есть
Тип, напряжение и емкость батареи
Yuasa NPW36-12, 12 В 7,2 А·ч — необслуживаемая герметичная свинцово-кислотная батарея
Время перезарядки батареи
не более 8 часов (до 90%)
Индикация
3 светодиода (работа от электросети, работа от аккумулятора, перегрузка или неисправность)
Звуковая сигнализация
отключаемая;
режимы: включение, переход в режим работы от аккумуляторов, сигнал низкого заряда батареи, перегрузка
Самодиагностика
при включении и по команде из ПО
Фильтрация импульсных помех
импульсная защита: 800 Дж, 8/20 мкс
Защита от перегрузки
автоматически выключается, если перегрузка превышает 110% от номинала в течение 60 секунд или 130% в течение 3 секунд, также имеется автоматический предохранитель для защиты от короткого замыкания
Выходные разъемы
8 евророзеток: 4 с резервным питанием, 4 — только фильтрация помех
Защита линий передачи данных
защита телефонного (RJ-11) или сетевого соединения (RJ-45), две розетки RJ-45
Интерфейс
USB
Размеры (Ш×Д×В)
232×285×103 мм
Вес
6,9 кг
Шум
менее 40 дБА
Условия работы
влажность 0—95% (без конденсации)
температура от 0 до +40 °C
Описание на сайте производителя PowerCom SPD-650U

Комплектация и гарантия

общий вид ИБП PowerCom SPD-650U

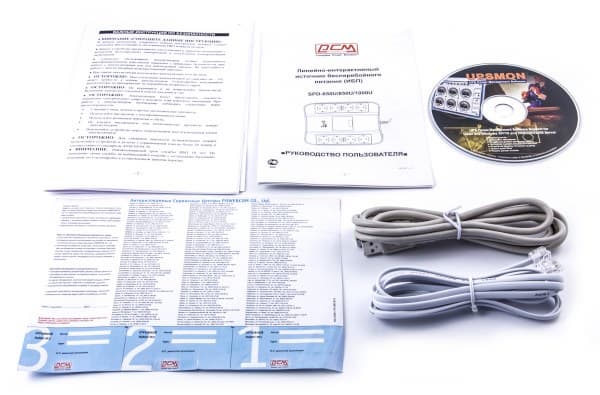

Комплект поставки:

  • инструкция по эксплуатации на русском языке
  • гарантийный талон
  • интерфейсный кабель USB
  • телефонный кабель с разъемами RJ-11
  • CD с программным обеспечением

Гарантийный срок эксплуатации: 2 года

Внешний вид

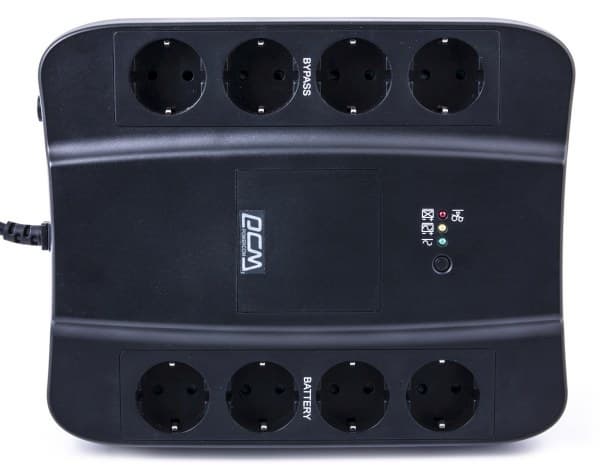

общий вид ИБП PowerCom SPD-650U

ИБП имеет компоновку, более характерную для сетевых фильтров. Однако она очень практична и удобна при необходимости подключения большого количества устройств. Надо только помнить, что к защищенным батарейным питанием разеткам нельзя подключать мощную импульсную нагрузку. Из периферийного оборудования к числу запрещенных устройств традиционно относятся лазерные принтеры.

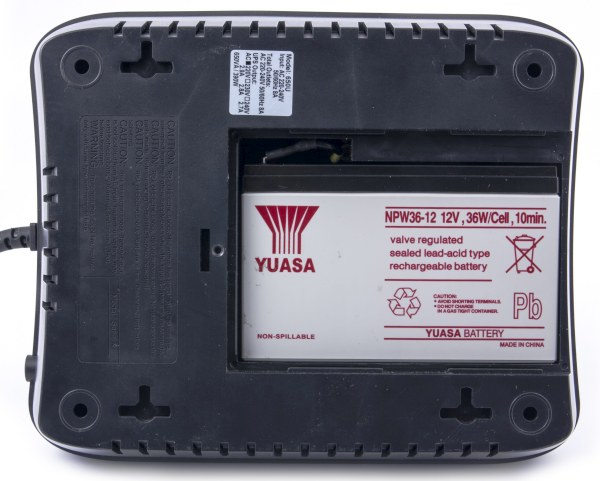

задняя панель ИБП PowerCom SPD-650U

Устройство можно закрепить и на стене, тогда оно займет гораздо меньше места. В зависимости от условий своего рабочего места пользователь может выбрать одно из трех положений для крепления. Также надо отметить удобный доступ к батарее: достаточно снять крышку, зафиксированную одним винтом.

Внутреннее устройство

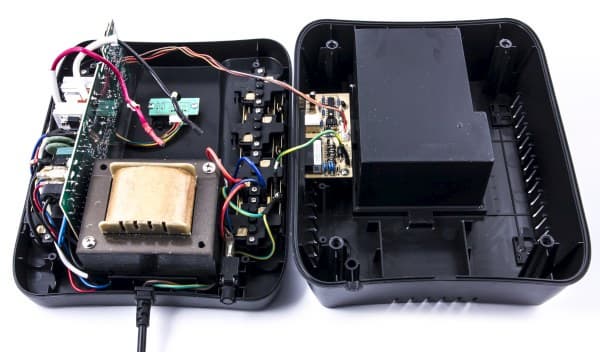

внутреннее устройство ИБП PowerCom SPD-650U

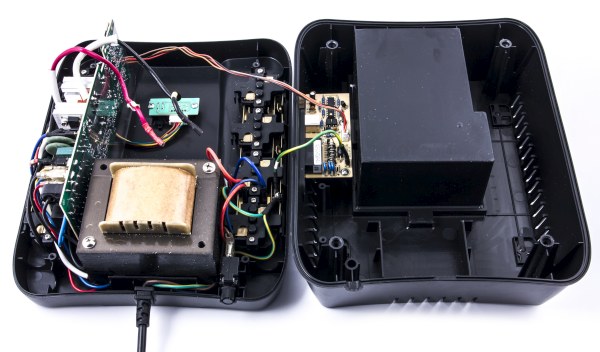

ИБП спроектирован по классической низкочастотной схеме. Устройство не имеет активного охлаждения и практически бесшумно в пассивном режиме и при задействовании схем AVR, а также во время заряда аккумуляторов, что очень важно. Однако при работе от аккумуляторов, вне зависимости от нагрузки, устройство издает характерный шум работы схемы инвертора, который едва укладывается в заявленные 40 дБА.

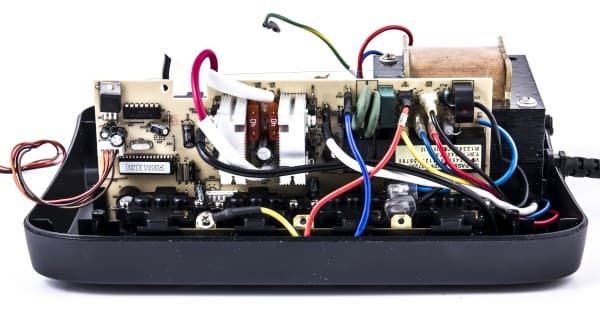

внутреннее устройство ИБП PowerCom SPD-650U

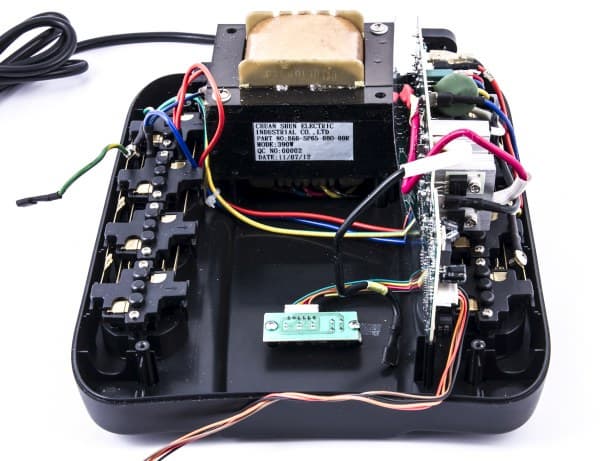

Трансформатор этому ИБП достался достаточно «тяжелый» и качественный, способный выдержать заявленную нагрузку.

внутреннее устройство ИБП PowerCom SPD-650U

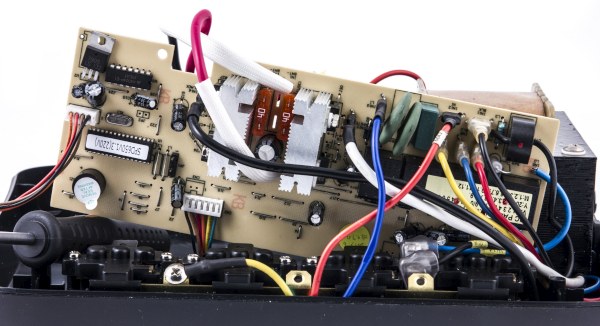

Инвертор построен на 4 транзисторах International Rectifier IRLB4132.

внутреннее устройство ИБП PowerCom SPD-650U

Для охлаждения полевых транзисторов используются два алюминиевых тепловых аккумулятора. Расчет в данном случае на то, что при максимальной нагрузке время работы ИБП ограничено несколькими минутами (до исчерпания запаса батарей). Поэтому вместо использования активного охлаждения вполне допустимо аккумулировать выделенную тепловую энергию, чтобы потом не спеша ее рассеять.

внутреннее устройство ИБП PowerCom SPD-650U

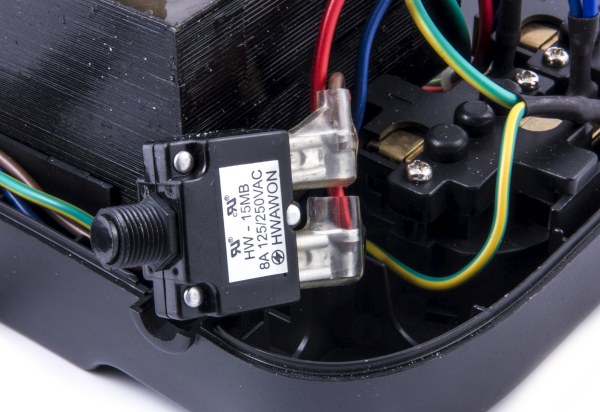

От короткого замыкания устройство защищает автоматический предохранитель на 8 А.

внутреннее устройство ИБП PowerCom SPD-650U

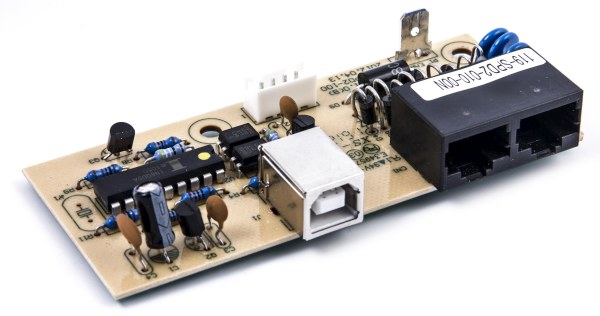

Так выглядит фильтр импульсных помех в цепи передачи данных, имеется контакт с заземлением.

Батарея

внутреннее устройство ИБП PowerCom SPD-650U

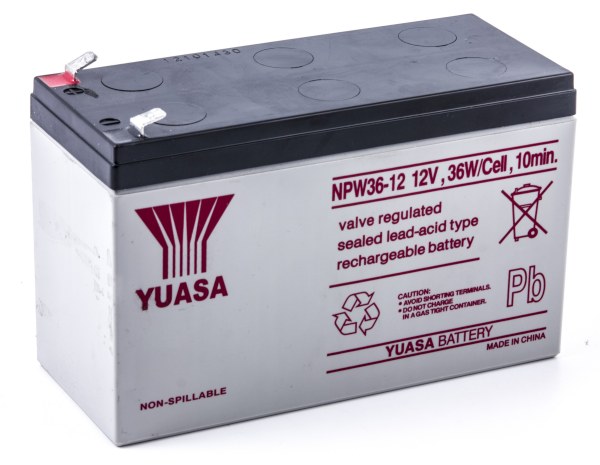

В ИБП установлен аккумулятор модели NPW36-12 емкостью 7 А·ч, нормированной для режима 10-минутного разряда.

Тестирование

Работа от электросети

Мы использовали регулируемый автотрансформатор (ЛАТР), для того чтобы определить пороги переключения и фактическое напряжение на выходах при входном напряжении в диапазоне 0—260 В. Тестирование проводилось при полностью заряженном аккумуляторе и подключенной нагрузке около 100 Вт. Это типичное значение для современного компьютера в режиме простоя (или редактирования текста) с включенными опциями энергосбережения, учитывая, что значительную часть из этого потребляет включенный 20-дюймовый монитор.

Входное напряжение (при повышении от 0 до 260 В) Выходное напряжение Режим работы
<149 В 223 В от батарей
150—174 В 212—244 В повышение (AVR 2 ст.)
175—204 В 202—230 В повышение (AVR 1 ст.)
205—250 В 205—250 В напрямую от сети
251—260 В 204—208 В понижение (AVR)

Входное напряжение (при понижении от 260 до 0 В) Выходное напряжение Режим работы
260—256 В 208—206 В понижение (AVR)
255—204 В 255—204 В напрямую от сети
203—174 В 225—196 В повышение (AVR 1 ст.)
173—138 В 240—194 В повышение (AVR 2 ст.)
<137 В 223 В от батарей

Устройство отрабатывает как пониженное, так и повышенное напряжение в широком диапазоне без перехода на батарейное питание. Диапазон входного напряжения, при котором не требуется переход на батареи, составляет 137—260 В, при этом выходное напряжение держится в диапазоне 194—255 В. Заметим, что формально это отклонение не соответствует заявленному отклонению в 5% от номинала. Можно было бы, конечно, спроектировать понижающую ступень (раз уж она есть в этом устройстве) таким образом, чтобы напряжение не выходило за пределы 240 В для гарантированной защиты от перенапряжения. Но для практических задач питания современного цифрового оборудования и выбранная реализация вполне допустима.

Надо отметить, что для пользователей-энтузиастов, которые ценят возможность ручной настройки, производитель предусмотрел возможность настраивать диапазон AVR вручную (вернее, выбирать из нескольких фиксированных диапазонов — во избежание повреждения оборудования и ИБП). Утилита доступна для скачивания на сайте РСМ.

Скорость переключения между ступенями стабилизации и перехода на батарейное питание очень высока (в пределах заявленных 4 мс). Проблем при работе с устройствами, имеющими блок питания с активным PFC и поддерживающими широкий диапазон входного напряжения, зафиксировано не было.

Работа от батареи

При выходе напряжения из упомянутого диапазона ИБП переходит на аккумуляторное питание. Работа от батарей сопровождается звуковым сигналом умеренной громкости (50 дБА), раз в 5 секунд, а при исчерпании ресурса батареи — раз в секунду. Сигнализация отключается в настройках программного обеспечения и сохраняется в памяти устройства. В тихом режиме сигнализация остается лишь на случай перегрузки и полного исчерпания ресурса батареи — в таких случаях пользователь услышит либо непрерывный сигнал, либо частый прерывистый (с частотой раз в полсекунды).

Время работы от батарей при нагрузке 100 Вт составило 23 минуты, а при полной заявленной нагрузке (390 Вт, индикатор в ПО указывает, тем не менее, всего 80%) аккумулятор продержался всего 1 минуту 50 секунд, чего, впрочем, вполне достаточно для корректного перевода компьютера в спящий режим.

Зарядка протекает довольно быстро: после разряда 100-ваттной нагрузкой 99% емкости восстановились за 3 с половиной часа.

Устройство имеет «зеленый» режим, то есть способно автоматически отключаться при отсутствии нагрузки. При задействовании такого режима придется, после подключения нагрузки (или перед включением компьютера), включать ИБП кнопкой питания.

Качество выходного сигнала в разных режимах приведено на осциллограммах:

Эталонная синусоида сетевого питания (230 В)

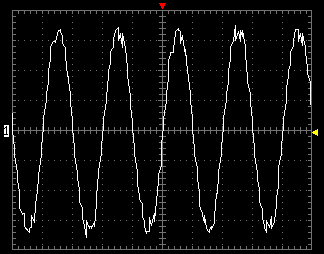

Работа в режиме повышения напряжения (2-я ступень, на входе 160 В)

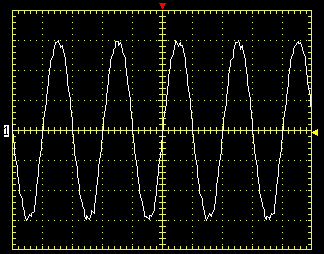

Работа в режиме повышения напряжения (1-я ступень, на входе 180 В)

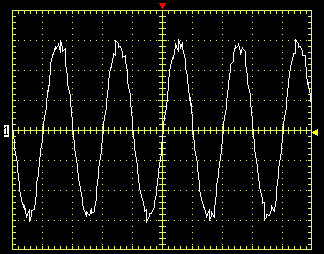

Работа в режиме понижения напряжения (на входе 256 В)

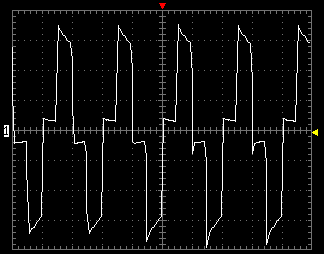

Работа от батарей (при отсутствии нагрузки)

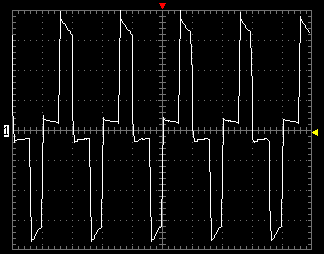

Работа от батарей (при нагрузке 100 Вт, аккумулятор полностью заряжен)

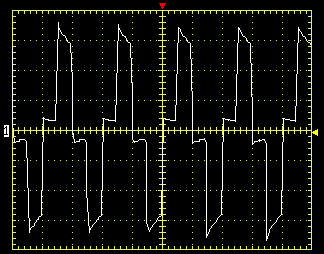

Работа от батарей (при нагрузке 100 Вт, аккумулятор почти разряжен)

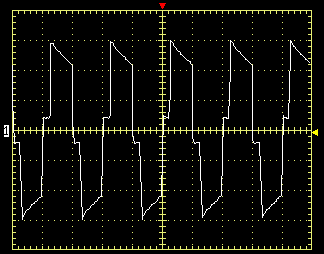

Работа от батарей (при полной нагрузке, аккумулятор полностью заряжен)

Работа от батарей (при полной нагрузке, аккумулятор почти разряжен)

При работе схем AVR, как при повышении, так и при понижении сетевого напряжения, выходная синусоида по нашим замерам получается слегка «грязноватой», особенно это заметно при работе второй ступени повышения напряжения.

Что касается режима автономной работы, то здесь никаких претензий нет. Форма аппроксимации остается корректной практически в любых режимах работы, даже при самой высокой нагрузке, ИБП отключается до того, как напряжение и форма могут «уплыть» за приемлемые границы. А при малой нагрузке форма напряжения вообще не меняется по мере разряда аккумулятора. Небольшие отклонения становятся заметны, только когда источник нагружен более чем на 80%. Ну а в трапецию форма напряжения превращается лишь в случае максимальной нагрузки в сочетании с практически севшей батареей. Отличный результат для источника из этой ценовой категории.

Интерфейс и программное обеспечение

Источник совместим со стандартом Smart Battery, уровень заряда батареи корректно определяется штатными средствами операционной системы. Для управления и мониторинга служит комплектное ПО под названием UPSMon Plus. Была установлена версия 2.89 с диска, на момент выпуска статьи на сайте производителя доступна более свежая версия с обновленным интерфейсом.

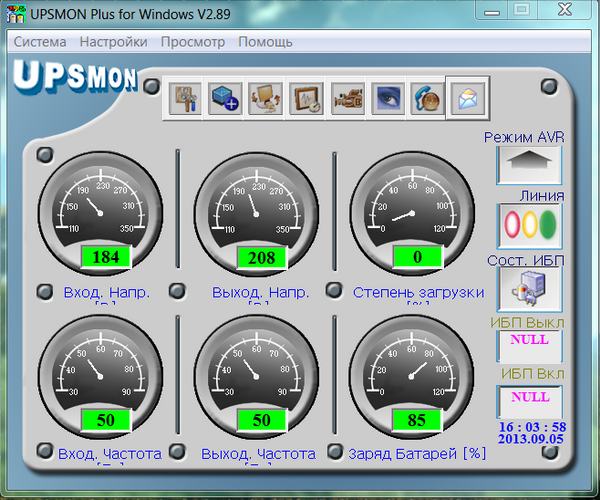

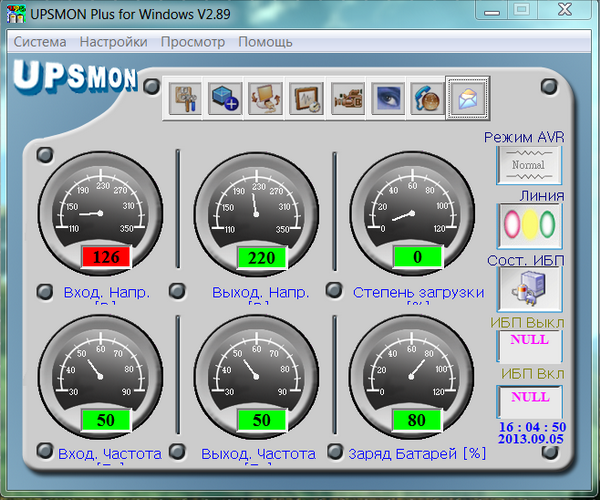

Основные параметры демонстрируются в главном окне программы на стрелочных индикаторах.

Разумеется, пользователь будет в курсе текущего режима работы источника питания — в данном случае мы наблюдаем работу от батарей.

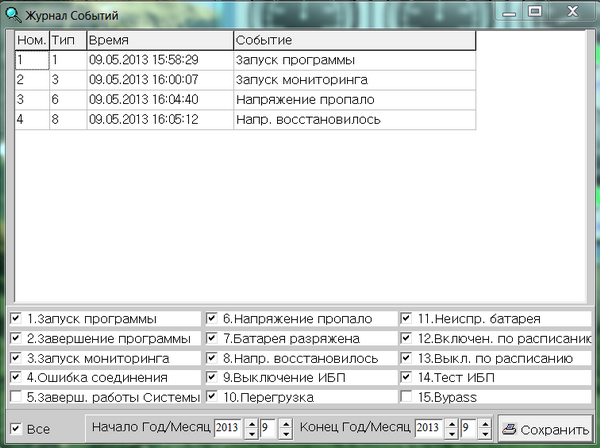

Конечно же, есть ведение журнала, отправка информации о состоянии источника питания администратору по электронной почте и прочие типичные возможности.

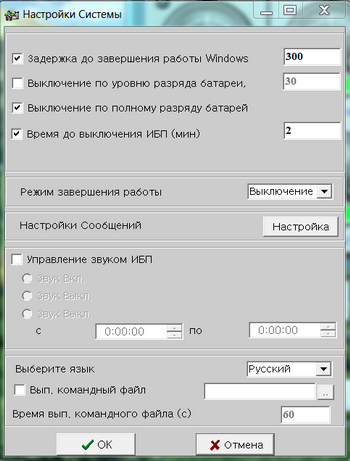

Также пользователь может определить алгоритм работы при отключении питающей сети и задать выполнение определенных действий перед отключением. Ну а главное — отключить звуковую сигнализацию и даже настроить ее таким образом, чтобы она не побеспокоила домашних в ночное время.

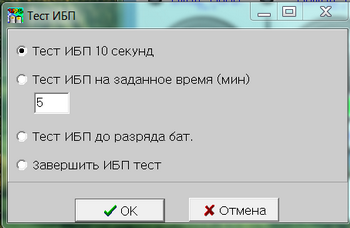

Имеется возможность провести самотестирование источника и провести «тренировку» батарей.

Выводы

Весьма практичный «домашний» ИБП, который очень хорошо подойдет для случая, когда вы хотите подключить много маломощных потребителей, нуждающихся как минимум в фильтрации импульсных помех. Еще одно достоинство модели — возможность работы в широком диапазоне входных напряжений.

Достоинства:

  • наличие 8 стандартных евророзеток, из них 4 — с батарейной защитой
  • внушительное время резервирования для защиты стандартного ПК с потреблением уровня 100-150 Вт
  • соответствие (и даже превышение) заявленной максимальной мощности
  • широкий диапазон входных напряжений без перехода на батарейное питание
  • отключаемая звуковая сигнализация
  • наличие «зеленого» режима
  • поддержка стандарта Smart Battery

Недостатки:

  • незначительный, но ощутимый шум цепи инвертора при работе от батарей
