Источник бесперебойного питания Krauler iMAG-700

1383
1383

Дизайн и название этого устройства красноречиво намекают на следование образу и подобию изделий компании Apple. Соответственно, и по функциональности устройство должно быть максимально простым и дружелюбным по отношению к пользователю, далекому от увлечения «железками» как таковыми. И предпочитающему интересоваться техникой исключительно как утилитарными вещами, делающими жизнь удобнее и приятнее. Давайте посмотрим: так ли это в данном случае?

Описание

1169
1169

Рассматриваемая модель является оффлайновым ИБП, то есть позволяет лишь перейти на питание от батарей при значительном выходе напряжения за допустимые пределы. Чаще всего такая защита используется в сетях с качественным, стабильным питанием, но поскольку полностью застраховаться от кратковременных отключений даже в условиях хорошей инфраструктуры невозможно, критическое к отключениям оборудование нуждается в защите. Хотя бы такого уровня.

Производитель заявляет следующие характеристики изделия:

Технические характеристики
Входное напряжение, частота
220 В ±25%, 50/60 Гц
Выходное (при работе от батарей) напряжение, частота
230 В ±10%, 50 Гц
Автоматический регулятор напряжения
нет
Выходная мощность (заявленная)
700 В·А (350 Вт)
Выходная мощность (активная, измеренная)
350 Вт
Форма выходного сигнала при работе от батарей
ступенчатая аппроксимация синусоиды
Время автономной работы от батареи для стандартного ПК
не менее 5 минут при 100%-ной нагрузке
Функция запуска оборудования без подключения к электросети
есть
Тип, напряжение и емкость батареи
7,2 А·ч, необслуживаемая герметичная свинцово-кислотная батарея с гелевым электролитом
Время перезарядки батареи
6-8 часов
Индикация
питание, разряд батареи, работа от батареи
Звуковая сигнализация
включение, переход в режим работы от аккумуляторов, сигнал низкого заряда батареи, перегрузка
Самодиагностика
при включении
Фильтрация импульсных помех
да
Защита от перегрузки
плавкий предохранитель
Выходные разъемы

2×IEC 320 (с резервным питанием и фильтрацией)
1×IEC 320 (только фильтрация)

Защита линий передачи данных
защита телефонной линии, защита от помех через ТВ-антенну
Интерфейс
нет
Размеры (Ш×Д×В)
170×170×170 мм
Вес
3,9 кг
Шум
менее 30 дБА (замерено)
Условия работы
влажность 10—95% (без конденсации)
температура от 0 до +40 °C
Описание на сайте производителя
Krauler iMAG-700

Комплектация и гарантия

Комплект поставки:

  • инструкция по эксплуатации на русском языке
  • кабель питания

Гарантийный срок эксплуатации: 2 года

Внешний вид

коробка ИБП Krauler iMAG-700

Это один из самых маленьких и легких ИБП из всех, которые поступали в нашу лабораторию. Даже в упаковке устройство занимает немного места, и весит умеренно, пользователь вполне может принести его домой из магазина в руках.

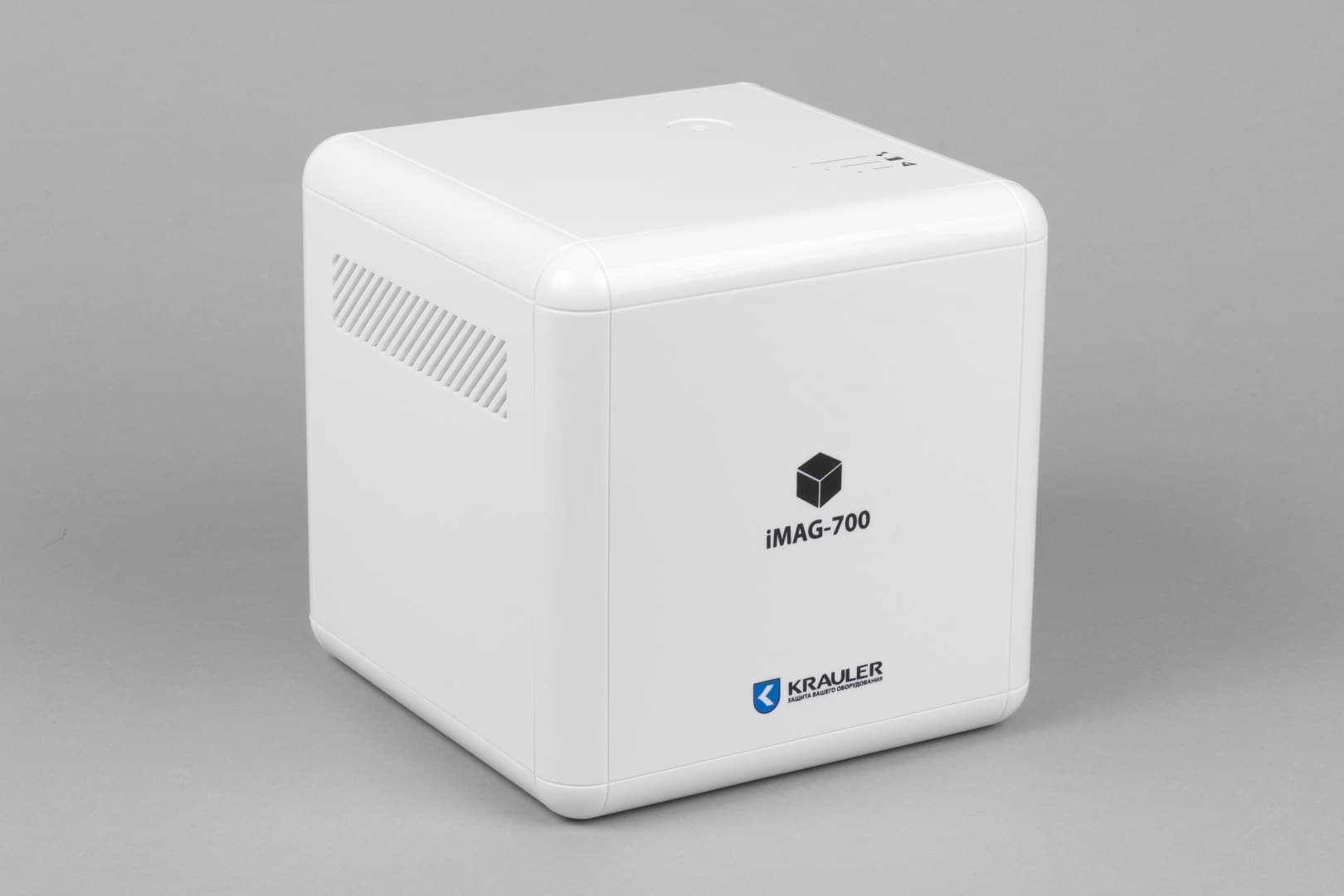

общий вид ИБП Krauler iMAG-700

Дизайн устройства вряд ли требует описания — он простой, и поворчать можно только на то, что узкие корпуса попрактичее будут. Но если у вас достаточно много «яблочной» и подражающей ей по формату продукции, вы уже должны привыкнуть к тому, что красота иногда требует жертв. Самых небольших, впрочем, поскольку в данном случае кубик получился немногим шире большинства привычных моделей классической компоновки.

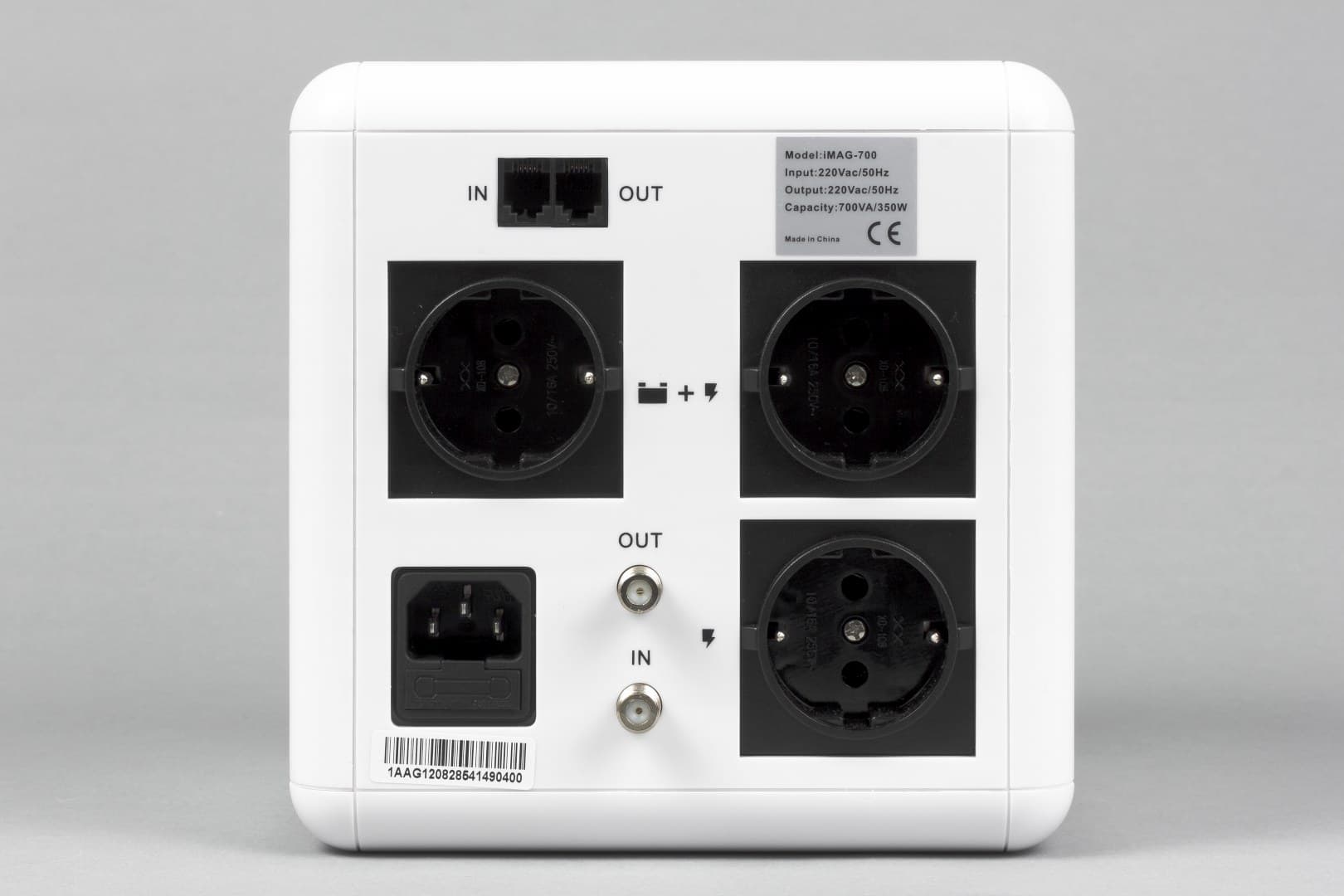

задняя панель ИБП Krauler iMAG-700

И тут же плюсы такой компоновки, на задней панели просторно разместились 3 евророзетки, из которых две обеспечиваются батарейной поддержкой и сетевой фильтрацией, а одна — только сетевой фильтрацией. Есть и привычные разъемы RJ11 для защиты модемного и телефонного оборудования. А также совершенно непривычная пара разъемов для фильтрации телевизионного сигнала.

Внутреннее устройство

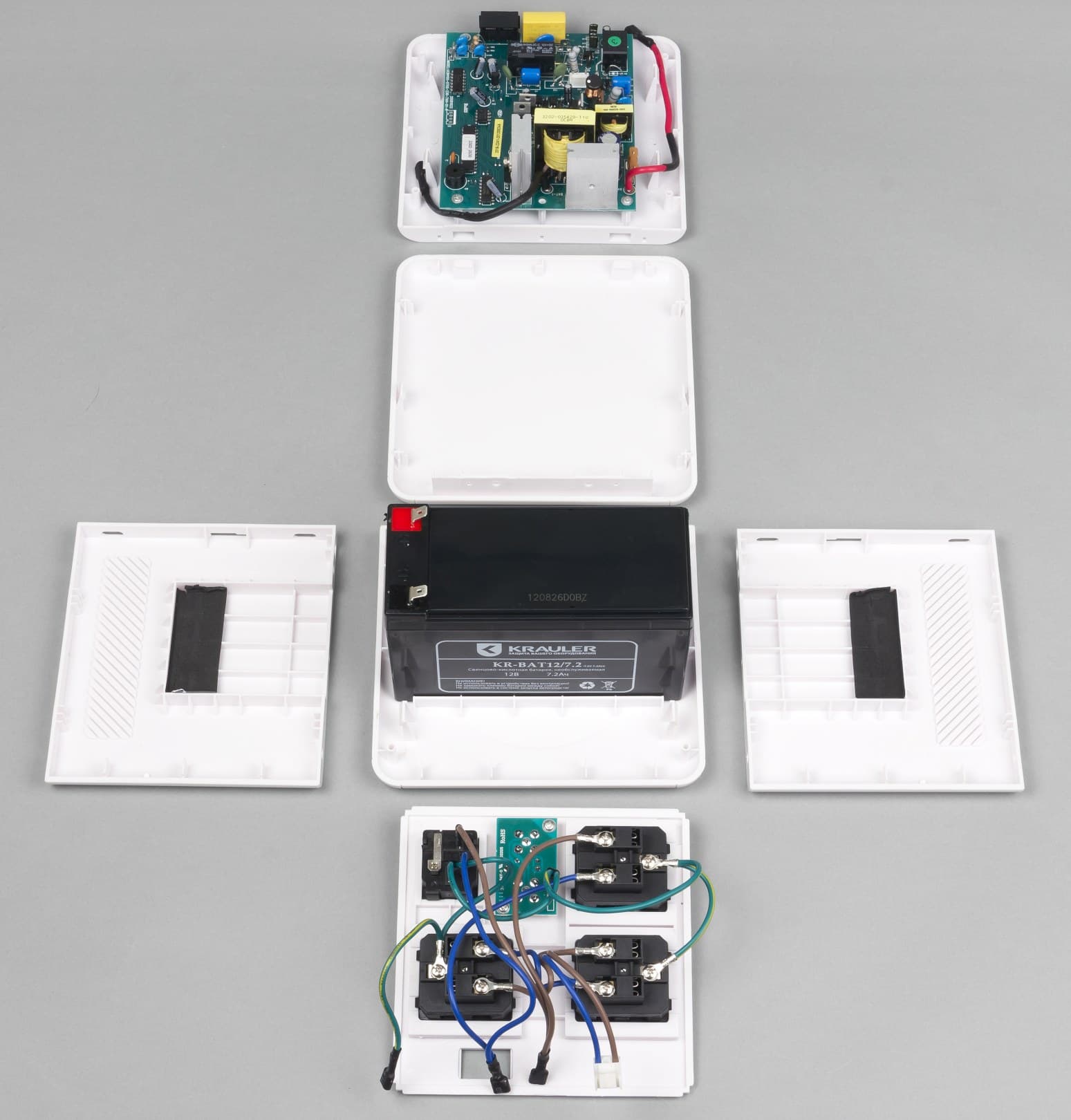

внутреннее устройство ИБП Krauler iMAG-700

ИБП собран по высокочастотной схеме, без тяжелого трансформатора. Фактически, основной вес и пространство внутри корпуса занимает батарея.

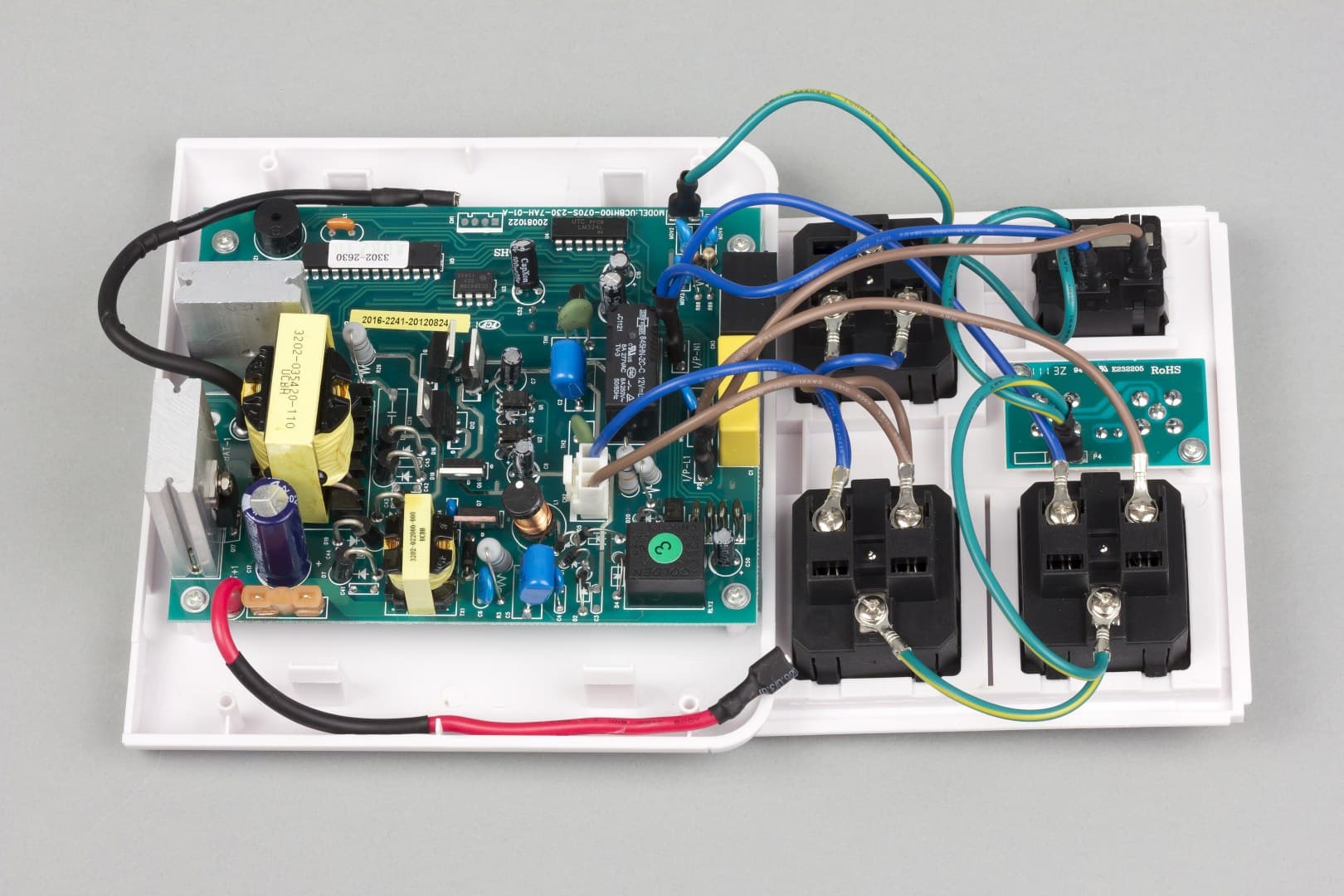

внутреннее устройство ИБП Krauler iMAG-700

Переключение на батарейное питание реализовано с помощью механического реле Song Chuan 845HN-2C-C, максимальный ток 8 А позволяет сделать вывод, что этот компонент выбран с запасом.

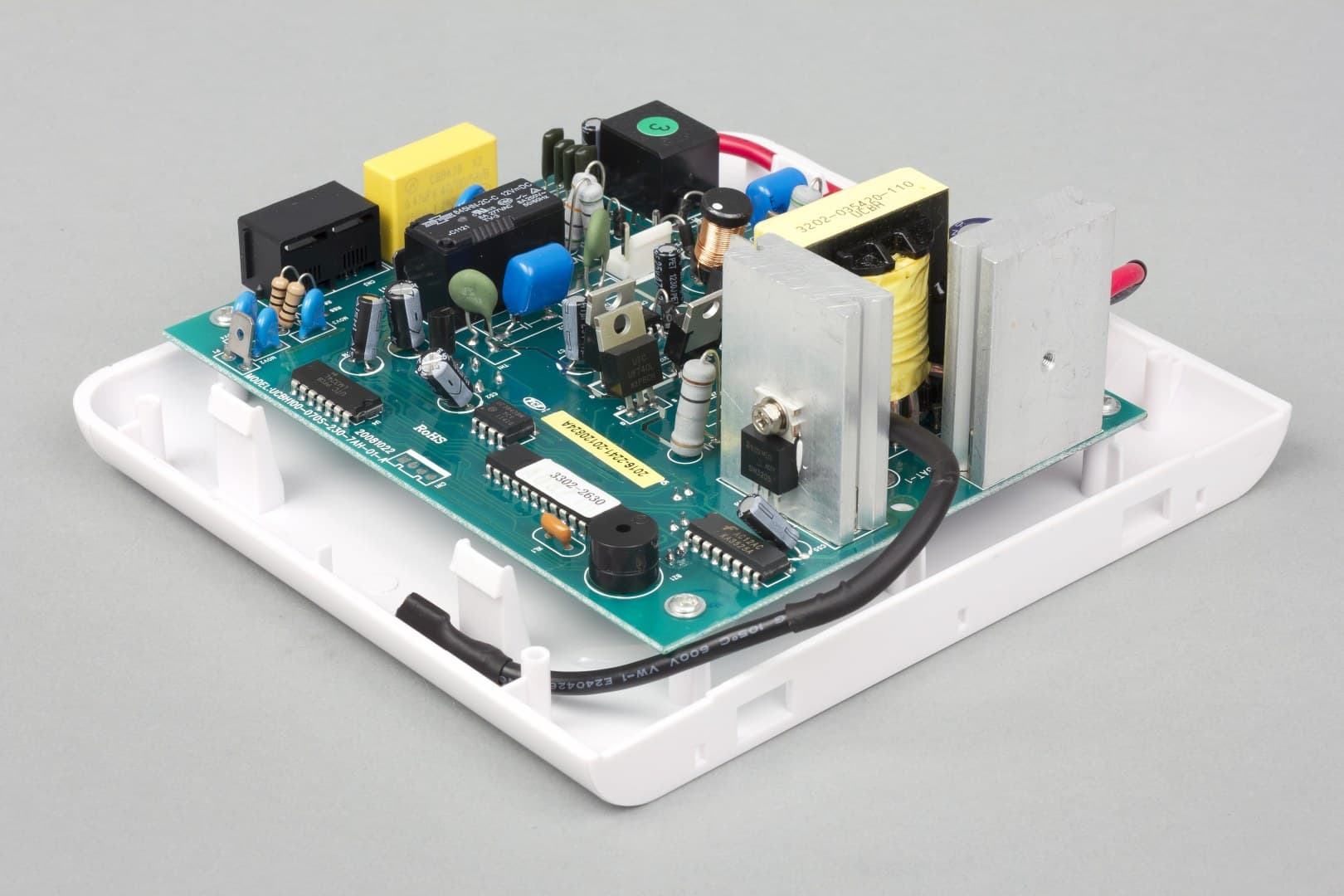

внутреннее устройство ИБП Krauler iMAG-700

Инвертор формирует двухступенчатую аппроксимацию синусоиды, построен на 2 транзисторах SamWin SW3205. Транзисторы инвертора прикреплены винтами к радиаторам. Активного охлаждения нет, нагрев корпуса в конце цикла разряда с максимальной нагрузкой в наиболее нагретой части не превышает 35-40 °C. Устройство практически бесшумное, может использоваться хоть в спальне.

Батарея

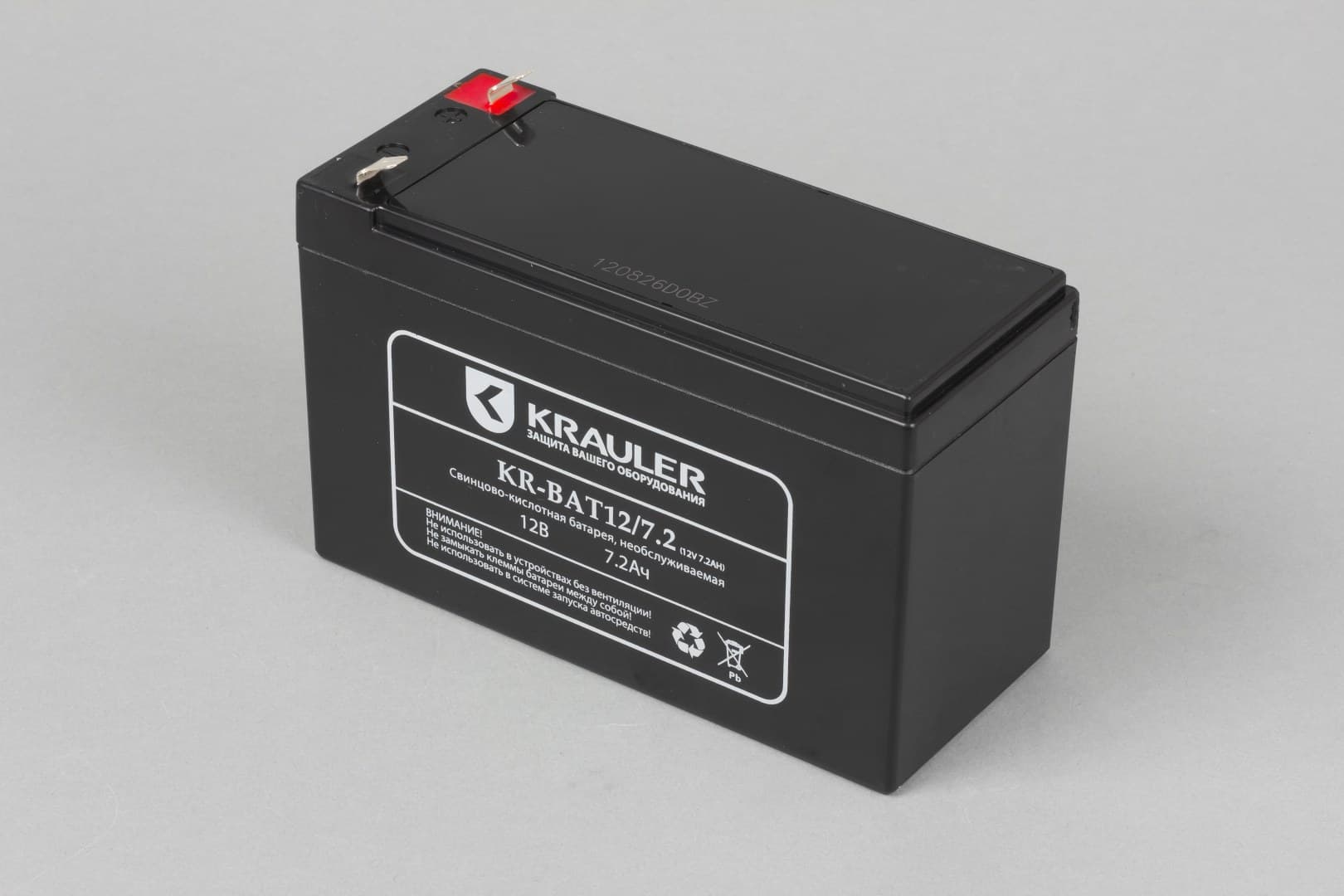

батарея ИБП Krauler iMAG-700

В устройстве используется батарея типичной для компактных ИБП емкости 7,2 А·ч.

Тестирование

Работа от электросети

Мы использовали регулируемый автотрансформатор (ЛАТР), для того чтобы определить пороги переключения и фактическое напряжение на выходах при входном напряжении в диапазоне 0—263 В. Тестирование проводилось при полностью заряженном аккумуляторе и подключенной нагрузке около 100 Вт. Это типичное значение для современного компьютера в режиме простоя (редактирование текста) с включенными опциями энергосбережения, учитывая, что значительную часть из этого потребляет включенный 20-дюймовый монитор.

Входное напряжение (при повышении от 0 до 253 В) Выходное напряжениеРежим работы
<182 В 233 Вот батарей
183—253 В 183—253 Внапрямую от сети

Входное напряжение (при понижении от 253 до 0 В)Выходное напряжениеРежим работы
253—166 В253—166 Внапрямую от сети
<166 В233 Вот батарей

Скорость переключения между ступенями стабилизации и перехода на батарейное питание достаточно высока (менее 10 мс).

Работа от батареи

При выходе напряжения из упомянутого диапазона ИБП переходит на аккумуляторное питание. Работа от батарей сопровождается звуковым сигналом умеренной громкости (около 50 дБА), сначала раз в 5 с, а при исчерпании ресурса батареи частота увеличивается вдвое. Сигнализация не отключается, поскольку на практике пользователь только и может сориентироваться в отношении запаса батарейного питания по звуковым сигналам. Причем даже при максимальной нагрузке на ИБП сигнализация о разряде батареи начинает звучать учащенно примерно за минуту до фактического полного исчерпания емкости, так что у вас будет время сохранить документы и выключить компьютер.

Время работы от батарей при нагрузке 250 Вт составило 5 минут 58 секунд, при полной нагрузке (350 Вт) — 3:27. Таким образом, запаса автономной работы для компьютера в конфигурации без особых излишеств должно хватить, чтобы корректно завершить сеанс.

Оценить скорость зарядки вследствие отсутствия каких-либо средств мониторнига достаточно сложно, но приведенные в характеристиках 6-8 часов выглядят реалистичным прогнозом. Никаких «пластмассовых» запахов во время работы устройство не выделяет, шуметь в нем также практически нечему, незначительный высокочастотный фон есть лишь при работе с максимальной нагрузкой.

Качество выходного сигнала при разной нагрузке при работе от батарей хорошо видно на осциллограммах:

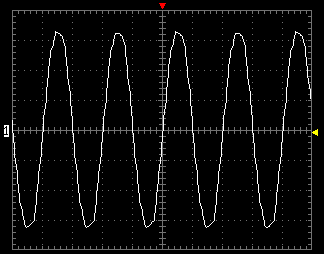

эталонная синусоида
Эталонная синусоида сетевого питания (230 В)

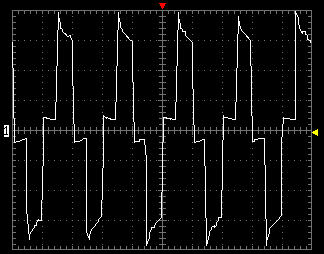

форма сигнала ИБП Krauler iMAG-700 при работе от батарей без нагрузки
Работа от батарей без нагрузки

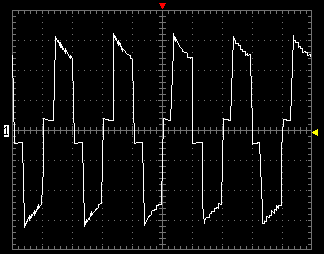

форма сигнала ИБП Krauler iMAG-700 при работе на нагрузку 150 Вт
Работа на нагрузку 150 Вт (батарея заряжена)

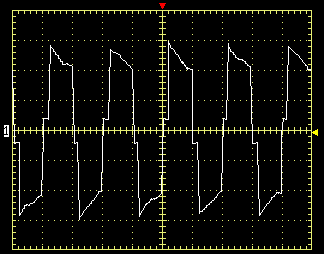

форма сигнала ИБП Krauler iMAG-700 при работе на нагрузку 150 Вт
Работа на нагрузку 150 Вт (батарея почти разряжена)

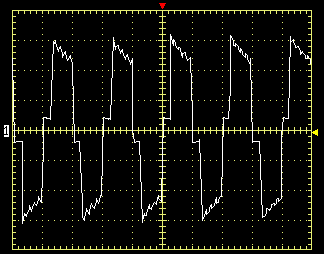

форма сигнала ИБП Krauler iMAG-700 при работе на нагрузку 350 Вт
Работа на нагрузку 350 Вт (батарея заряжена)

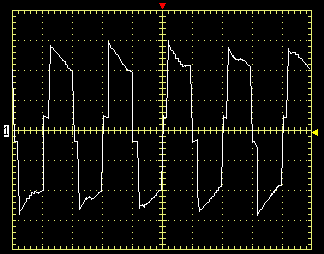

форма сигнала ИБП Krauler iMAG-700 при работе на нагрузку 350 Вт
Работа на нагрузку 350 Вт (батарея почти разряжена)

Достойный результат для недорогого компактного ИБП, любая цифровая электроника с успехом переварит такую форму сигнала, даже выдаваемую при работе в продолжительном режиме разряда, не говоря уж о фактическом сценарии кратковременной работы.

Интерфейс и программное обеспечение

Устройство не имеет возможности подключаться к компьютеру для мониторинга своего состояния, так что в комплекте нет и никакого ПО. Это, конечно, очень непривычно, и для технически ориентированных пользователей неприемлемо: им нужен и мониторинг, и ведение логов, и прочая автоматизация. Однако если пользователь держит включенной свою технику, только когда ею непосредственно пользуется, упрощенный вариант оказывается вполне приемлем. Пользователи этой категории просто сохранят что потребуется из документов или свой прогресс в игре, выключат компьютеры и пойдут спокойно ужинать при свечах. А о компьютерах — хорошо, если вспомнят на следующее утро.

Выводы

195

Если в вашем домашнем хозяйстве все еще есть что-то из электроники, помимо айпада, айфона и макбука, и это «что-то» может быть обижено некорректным выключением электропитания в непоходящий момент, то данный ИБП позволит изящно решить эту проблему, не потребовав от вас никаких интеллектуальных усилий. Просто включили в розетку, подключили свои устройства, и готово!

Достоинства:

  • эстетичный внешний вид
  • компактность и малый вес
  • бесшумность
  • наличие сетевой фильтрации и фильтрации ТВ-сигнала
  • достаточно большое, для столь компактного устройства, время автономной работы

Недостатки:

  • отсутствие интерфейса для связи с компьютером
  • не подходит для сетей с длительно завышенным или заниженным напряжением
  • нет логотипа укушенного яблока на корпусе :-)


Средняя текущая цена (в скобках: количество предложений, на которое можно щелкнуть для перехода к списку доступных в московской рознице): $66(13)
