Бесперебойное питание на выбор


Помните, "попрыгунья-стрекоза лето красное пропела…". К сожалению, с приходом зимы проблемы возникают не только у стрекоз. В нашем регионе слово "зима" не без оснований ассоциируется с ухудшением электропитания. А это влечет весьма предсказуемые последствия для компьютерных систем: сбои в работе, потери данных, выход из строя оборудования. В итоге — непредвиденные финансовые затраты, которые, как правило, во много раз превышают стоимость защитных мер — в частности, приобретения соответствующего источника бесперебойного питания (ИБП).

Несмотря на однотипность конструкции (аккумулятор, устройство управления, вольтодобавочный трансформатор, конвертор) и несущественно отличающиеся заявленные характеристики ИБП одного класса, модели от разных производителей обладают особенностями, о которых можно узнать только с помощью специальных тестов. Речь идет о формах кривых напряжения и тока при разных режимах работы, характере переходных процессов при переключениях режимов, а также таком немаловажном параметре, как время автономной работы от батарей под нагрузкой.

Не претендуя на уникальность результатов, тем не менее отметим, что нам неизвестно о проведении тестов подобного объема ни у нас, ни за рубежом. То, о чем рассказывается ниже, — в полном смысле слова "повествование о невидимом", о тех нюансах и особенностях, которые порой скрываются за весьма похожими внешним видом и паспортными данными ИБП.

Статистика знает все…

Примерно через три--шесть месяцев работы стоимость данных, хранящихся на новом рабочем компьютере, начинает превышать стоимость самого компьютера. Для сервера сети такая ситуация может возникнуть уже через несколько недель после его установки. Вместе с тем известно, что только 25--50% проблем от общего числа сбоев компьютерных систем возникают из-за программных или аппаратных сбоев. Во всех остальных случаях (а это почти половина) причиной тому является некачественное электроснабжение. Вряд ли стоит объяснять, каким образом при сбое электропитания одна некорректная сессия записи данных может разрушить всю файловую систему.

Даже если сбои и не приводят к катастрофическим последствиям сразу, то спустя некоторое время тонкая электронная начинка вашего ПК может попросту "взбунтоваться" из-за постоянных циклов включения/выключения. Ведь давно известно, что даже обыкновенная лампочка перегорает в момент включения, а ведь компьютерная техника намного "нежнее". Поэтому в области защиты компьютерных систем от проблем, связанных с электропитанием, как нигде верен принцип "скупой платит дважды". Более того, сэкономив сегодня на "питании" оборудования, завтра может возникнуть ситуация, когда "платить дважды" будет попросту не за что — данные окажутся безвозвратно утерянными. А как неоднократно уже было сказано, в сегодняшнем мире основную ценность имеет информация.

Спасение утопающих — дело рук самих утопающих

Итак, установка источника бесперебойного питания необходима для предотвращения повреждений оборудования и сбоев в работе систем. Первоочередной задачей ИБП прежде всего считается обеспечение нормального, корректного завершения работы при неожиданном отключении электроэнергии. Определенную, пускай и не столь характерную, роль ИБП могут сыграть и в повышении "живучести" и автономности при выполнении наиболее критичных приложений. Как правильно определить, какой ИБП лучше подойдет для защиты конкретного оборудования? Ответ требует более детального ознакомления с существующими типами, классами и характеристиками этих устройств.

Напомним, что существуют всего две технологии ИБП: On-line и Off-line, каждая из которых делится на разные модификации. ИБП, выполненные по технологии Off-line, более дешевы и подразделяются на резервные и линейно-интерактивные.

Представляя их работу в упрощенном виде, напомним, что первые, анализируя напряжение в сети, обязаны своевременно запустить свой преобразователь постоянного напряжения аккумуляторной батареи и подать его в нагрузку. Что же касается линейно-интерактивных ИБП, то принцип их работы более сложен. Он заключается в том, что измерительное устройство, которое анализирует параметры входной сети, в случае понижения либо повышения напряжения питания производит регулировку выходного напряжения, стремясь поддержать его в приемлемых рамках без переключения на батарею. При большем отклонении от номинала линейно-интерактивный ИБП действует аналогично резервному. Простейшей реализацией такого регулирующего устройства является трансформатор с переключаемыми отводами. Выполненные по этой технологии ИБП характеризуются высоким КПД (около 98%), а умеренная цена обусловливается минимальным количеством необходимых комплектующих. Кроме того, невысок процент выхода этих ИБП из строя — в основном, благодаря тому, что батарея работает только в случае необходимости. Технология оптимальна для ИБП малых мощностей, востребованных в бытовых и SOHO-условиях. Однако следует учесть, что устройства этого класса плохо защищают от "провалов" напряжения, больших "всплесков" в сети, изменений частоты и формы и нестабильно работают в электросетях с "хронически" заниженным (менее 180 В) входным напряжением.

В ИБП непрерывного действия (или On-line), как это следует из названия, нагрузка запитывается через постоянно действующий конвертор, который, в свою очередь, питается от источника постоянного тока. В нормальных условиях, когда на входе есть переменное напряжение, входное напряжение конвертора снимается с выпрямителя. Когда же в электросети происходит отключение либо входное напряжение становится ниже определенного минимального уровня — снимается с аккумуляторов. Таким образом, процесс переключения питания для нагрузки практически незаметен. Большинство устройств класса On-line выдают напряжение, близкое к синусоидальному в широком диапазоне входных значений. Платой за эти и многие другие преимущества становятся сложность исполнения, высокая стоимость и, как правило, меньший КПД.

[ Технические характеристики источников бесперебойного питания ]

Как проходило тестирование

На этот раз мы собрали в лаборатории устройства с мощностями от 350 до 1000 ВoА. Тем самым охваченным оказался как широкий класс "пользовательских" ИБП, предназначенных для питания одного компьютера или другого оборудования сравнимой мощности, так и более мощные ИБП, способные питать несколько ПК или небольших серверов. Исходили мы из того, что покупка одного более "продвинутого" ИБП на 2--4 машины часто бывает выгоднее, нежели четырех маломощных. Немаловажную роль сыграло и все чаще звучащее пожелание пользователей увеличить максимальное время автономной работы оборудования.

Из перечня анализируемых параметров мы исключили проверку возможностей ИБП стабилизировать частоту питающего напряжения (что является необходимым, в основном, при работе ИБП от дизель-генератора). При оценке энергетических показателей ИБП — вместо реальных рабочих станций и серверов применялись эквиваленты нагрузки, имеющие, в отличие от компьютера, стабильный характер потребления и коэффициент использования мощности, близкий к единице (0,992). Это позволило повысить объективность тестирования моделей разных классов и производителей, переосмыслить понятие "типичной компьютерной нагрузки", заявленный диапазон рекомендуемых для подключения мощностей и время обеспечения их работы при питании от батарей.

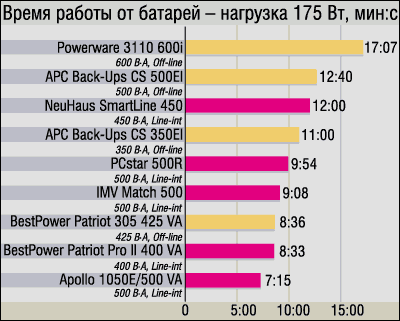

Были рассчитаны следующие значения эквивалентных нагрузок для питания оборудования от ИБП:

  • рабочая станция с 17-дюймовым монитором — 175 Вт;
  • игровой ПК с 17-дюймовым монитором — 200 Вт;
  • сервер на базе P-III без монитора плюс рабочая станция с монитором 17" — 275 Вт;
  • сервер на базе P-III без монитора плюс игровой ПК с 17-дюймовым монитором — 350 Вт;
  • сервер на базе P-III без монитора плюс две рабочие станции с двумя 17-дюймовыми мониторами — 450 Вт.

Правильность подбора эквивалентных нагрузок контролировалась приборами и путем сравнения времени их работы и реального оборудования от ИБП различных производителей и мощностей. В качестве реального оборудования использовались:

  • рабочая станция HP Kayak XM600 Series 2 (P-III-866, 128 MB RDRAM, жесткий диск 15 GB, видеокарта Matrox G250, привод CD-ROM);
  • игровой ПК с процессором Athlon XP 1800+, видеокартой ASUS 8200 Deluxe (GeForce3), 256 MB DDR-памяти, жесткий диск WD 300BB 30 GB (7200 об/мин), 48X CD-ROM, FDD, звуковая и сетевая карты, блок питания мощностью 250 В·А;
  • двухпроцессорный сервер на базе P-III 800 MHz с RAID-массивом из двух SCSI-винчестеров 9 GB;
  • монитор Samsung SyncMaster 700 IFT;
  • монитор Philips 107B.

В процессе тестирования проверялись следующие динамические характеристики ИБП:

  • диапазон входного напряжения, при котором ИБП работает от сети, не переключаясь на встроенные батареи. Больший диапазон входного напряжения уменьшает количество переходов ИБП на батарею и увеличивает срок ее службы;
  • диапазон изменения выходного напряжения ИБП при изменении входного напряжения. Чем этот диапазон уже, тем меньше влияние изменения входного напряжения на питаемую нагрузку;
  • параметры выходного напряжения при работе от батарей;
  • характер процесса переключения ИБП на батарею и обратно. Чем менее "заметен" этот переход, тем меньший "стресс" испытывает защищаемое устройство. Длительность и характер процесса переключения во многом определяют то, возможно ли нормальное продолжение работы оборудования. Для компьютерной нагрузки допустимое время прерывания питания 20--40 мс.

Также фиксировались сигнализация состояния и поведение ИБП при возникновении перегрузки на выходе.

"Огласите весь список"

Всего в тестировании приняли участие двадцать три устройства от девяти производителей. Компания АРС была представлена двумя новыми моделями Back-Ups CS 350EI и Back-Ups CS 500EI. От BestPower выступали Patriot 305 425 VA, Fortress 1050 VA и Best 610 1000 VA; от IMV — четыре устройства: Match 500, Match 700L, Match 1000L и Net Pro 600 19" CF. Под маркой Liebert присутствовало два продукта: Liebert GTX2--1000RT и Liebert GTX700MT. Были взяты также ИБП производства компании MGE (Pulsar ellipse 800 USB DIN, Pulsar ESV 11 + 1080), NeuHaus (SmartLine 450, SmartLine 700, SmartLine 1000 EX, PowerLine 1000) и Powerware (торговая марка Invensys, модели Powerware 3110 600i, Powerware 5115 750i и Powerware 9120 700i). Кроме продуктов именитых и давно известных на рынке производителей, к нам попали еще два устройства от тайваньских компаний с менее громкими именами — Apollo 1050E/500 VA и PCstar 500R.

Прежде чем перейти к разделению устройств "по весовым категориям" и описанию результатов тестирования, хотелось бы остановиться на двух моментах. Во-первых, ИБП класса On-line, которые еще не так давно относились к "элите" мира UPS, получили достаточно широкое распространение. Объясняется этот факт достаточно просто — в данном классе появились приборы небольшой мощности, рассчитанные на использование с бытовой техникой. И цена на них снизилась до того уровня, когда On-line ИБП стал доступен среднему покупателю. Во-вторых, отметим присутствие в тестировании "стоечных" (rackmount) моделей, вызванное ростом популярности размещения компьютерного оборудования именно в 19-дюймовых стойках. Появление же ИБП c таким типом монтажа позволит собрать "автономную, самодостаточную стоечную вычислительную систему".

Off-line ИБП

Устройства этого класса обеспечивают лишь базовые возможности защиты оборудования при пропадании напряжения в электросети. Коррекция выходного напряжения не производится, поэтому перед принятием решения о покупке Off-line ИБП следует удостовериться в том, что значение входного напряжения в сети находится в допустимых для используемого оборудования пределах.

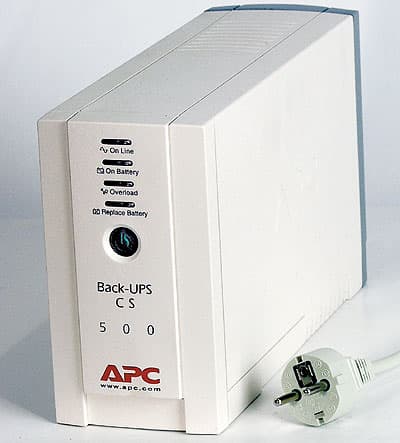

APC Back-Ups CS 350EI/500EI

Две модели, отличающиеся лишь мощностью инвертора. Оба устройства изготовлены в пластиковых корпусах и имеют минимальный набор средств индикации — четыре сигнальных светодиода на передней панели, отображающих наличие входного напряжения, переход в автономный режим, перегрузку ИБП и необходимость замены батареи.

Органы управления отсутствуют, есть лишь кнопка включения/выключения устройства. На задней стенке корпуса расположены четыре разъема для подключения нагрузки, гнездо для сетевого кабеля и телефонной линии. Для подсоединения устройств к ПК служит так называемый "Data Port". С помощью кабелей "DataPort to USB" или "DataPort to RS-232" ИБП этой серии могут подключаться как к USB, так и к COM-порту ПК. Кроме интерфейсного, в комплект входят телефонный и два нагрузочных кабеля, руководство пользователя на русском языке и ПО APC PowerСhute plus.

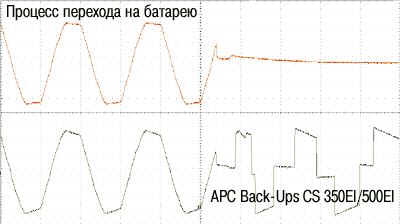

С понижением входного напряжения оба ИБП переходят на батарею при 176 В, возврат в нормальный режим работы выполняется при повышении напряжения в сети до 186 В. Нижний порог перехода на батареи можно уменьшить со 180 до 160 В, однако в этом случае питаемое оборудование должно допускать работу при таком низком напряжении (на что способен далеко не каждый компьютер). При значительной перегрузке ИБП сигнализирует об этом и выключается. Процессы переключения при пропадании и восстановлении напряжения приведены на осциллограмме. Можно видеть, что они выполняются вполне качественно, время перехода на батареи не превышает 4 мс. Верхний порог переключения на батарею — 260 В, после этого возврат на сеть происходит при 250 В. Оба устройства новой линейки APC показали надежную и корректную работу (как при изменении входного напряжения, так и в режиме перегрузки) и стабильное среднее время в тесте на продолжительность работы от батарей.

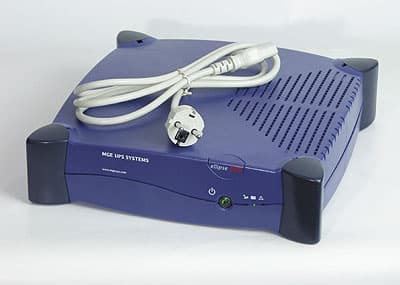

MGE Pulsar ellipse 800 USB DIN

Яркий пример "бытового" источника бесперебойного питания: оригинальный дизайн, призванный помочь этому устройству "вписаться" в домашний интерьер, использование для подключения внешней нагрузки стандартных евророзеток, минимум органов управления… Кроме собственно включения/выключения устройства, имеется возможность отследить переход на питание от батарей, возникновение аварийной ситуации или перегрузку ИБП. На задней панели расположены четыре розетки, гнезда для защиты ЛВС или телефонной линии и разъем USB для подключения к ПК. Помимо варианта с USB-портом, существуют модификации и с выходом RS-232.

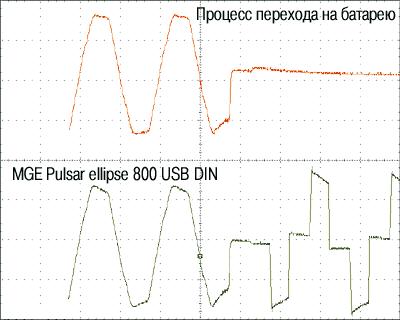

В случае понижения входного напряжения до 181 В или повышения до 255 В источник переходит на батарею, возвращается к питанию от сети при восстановлении напряжения (до 195/247 В). Несмотря на все многообразие его достоинств, мы все же не рекомендовали бы данное устройство для техники с аналоговыми блоками питания, что часто позиционируется на украинском рынке. Это оригинальное по конструктивному исполнению устройство ориентировано на компьютерную нагрузку с импульсным блоком питания: при переключениях на батареи и обратно подряд идут два импульса одной полярности, что может вызвать сложности при питании устройств с трансформаторным входом (насыщение магнитопровода). Кроме того, на осциллограмме виден длительный процесс переключения на батареи (6 мс), характерный и для более ранних моделей этой серии. В случае 1,5-кратной перегрузки ИБП выдают световой и звуковой сигналы. В процессе разряда на эквивалентную нагрузку среднее напряжение составило всего 182 В (все установки по умолчанию), что потребовало пересчета времени работы — данные в таблице приведены к напряжению 205--225 В с точностью не менее 15%.

BestPower Patriot 305 425 VA

Вот наглядный результат слияния компаний BestPower и Powerware: эта модель внешне полностью идентична Powerware 3110 600i, поэтому ее описание здесь (равно как и результаты тестов) будет приведено вместе с продуктом Powerware. Скажем лишь, что различаются они только емкостью батареи и мощностью инвертора. В комплекте поставки, кроме интерфейсного и нагрузочного кабелей, компакт-диска с ПО и инструкции пользователя, мы обнаружили очень интересный предмет — Wall Mounting Template, который представляет собой полоску бумаги с нанесенной разметкой и предназначен для облегчения процесса установки устройства на стену. Крепежные винты с его помощью попадают на свои места легко и просто. Интересно, увидим ли мы когда-нибудь такую же заботу о пользователе со стороны отечественного производителя?

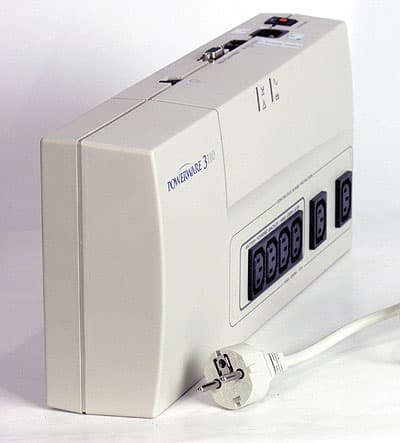

Powerware 3110 600i

Еще одно устройство, выполненное в так называемом "бытовом стиле" — пластиковый корпус, минимум индикаторов, практически полное отсутствие органов управления, возможность настенного крепления. Модель предназначена для защиты как компьютерного оборудования, так и телефонных линий и ЛВС. На передней панели находятся два совмещенных светодиодных индикатора, один из которых сигнализирует о перегрузке ИБП либо о возникновении внештатной ситуации, а второй отображает режим работы — питание от внешней сети или переход на батареи. Здесь же расположены шесть разъемов для внешней нагрузки. В комплекте с прибором поставляются только два кабеля для нагрузки и один интерфейсный кабель.

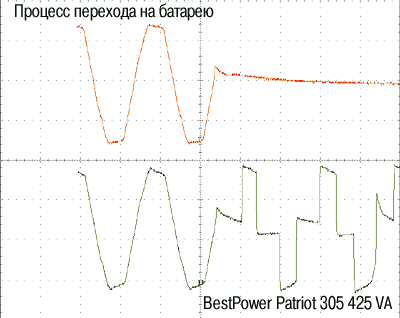

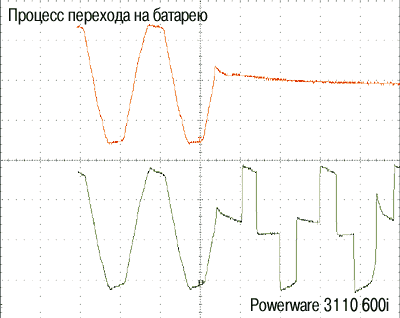

При тестировании оба устройства (Powerware 3110 600i и BestPower Patriot 305 425 VA) показали схожесть в параметрах перехода на работу от батарей — около 6 мс. Аппроксимированная ступенями синусоида вряд ли позволит насладиться качеством звучания подключенных к ИБП акустических систем при работе от батарей. Но со своей задачей — поддержание работоспособности одного компьютера — оба устройства справляются на "отлично". Некоторой неожиданностью стали разные результаты в тесте на продолжительность работы: Powerware 3110 600i показал несколько худшую стабильность выходного напряжения на протяжении всего теста, а Patriot 305 425 VA "отличился" на последних 30 секундах теста.

Line-interactive ИБП

Устройства, выполненные по технологии Line-interactive, при работе от сети автоматически корректируют выходное напряжение, стараясь оставлять его в пределах нормы. Часто данный класс ИБП называют также Off-line + AVR (Automatic Voltage Regulation). Различные модели могут иметь несколько порогов корректировки (до трех шагов в каждую сторону изменения входного напряжения) либо использовать технологию квазинепрерывного слежения за выходным напряжением благодаря реализации технологий импульсной техники. Наличие AVR также облегчает задачу поддержания зарядного тока батарей, чем обусловливает меньшее время их восстановления и более длительный срок службы по сравнению с моделями Off-line, такой функции не имеющих.

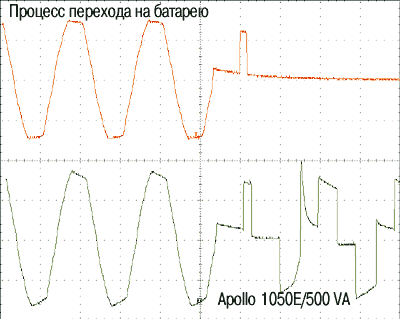

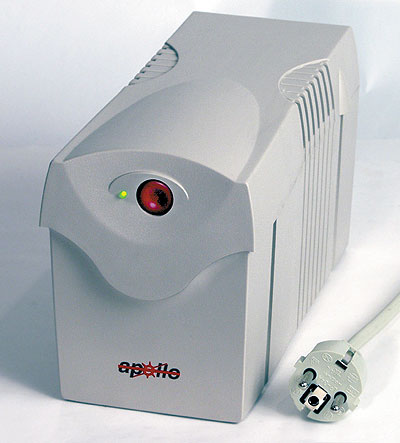

Apollo 1050E/500 VA

Продукт малоизвестной у нас тайваньской компании Apollo Power Technology, отличающийся прямо-таки "спартанским" дизайном. На передней панели находятся только кнопка включения/выключения устройства и один сигнальный светодиод, отражающий наличие питающего напряжения. Сзади расположены два разъема для активной нагрузки и порт RS-232, имеется возможность защиты телефонной линии. Комплект поставки под стать самому устройству — в коробке находятся только два кабеля для подключения нагрузки.

Если год назад такое конструктивное исполнение устройства однозначно указывало бы на отсутствие в нем системы автоматической регулировки напряжения, то включение этого "малыша" в электросеть нас приятно удивило. В небольшом по объему корпусе разместились и многоотводный трансформатор, и батарея емкостью 4,5 Аoч, и плата управления. Реле ИБП обеспечивают переход на следующий повышающий отвод уже при 218 В, при этом на выходе напряжение составит 242 В. Привычные 220 В появятся на выходе при входном напряжении 200 В, типичном среднем напряжении для многих отечественных "энергетических окраин".

Переход на батарею происходит при 155 В, возврат на сеть — при 165 В, минимальное напряжение на выходе составило 178,2 В, оставаясь в пределах нормы для компьютерной нагрузки. Подняв напряжение до 273 В, мы не обнаружили перехода на батарею, а выходное напряжение составило 258 В. Подтвердились и предположения об ориентации этого ИБП на рынок домашних ПК — показав хорошие для емкости своей батареи энергетические характеристики, устройство при нагрузке 200 Вт сильно нагревается. Отключения нагрузки при кратковременном превышении потребляемой мощности до 350 Вт не произошло. На осциллограммах перехода явно виден всплеск, вероятно, означающий кратковременную связь входа и выхода. Следует отметить низкую стоимость устройства.

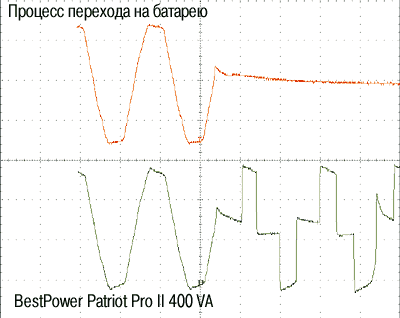

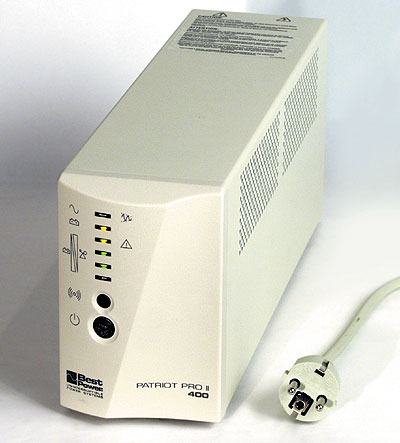

BestPower Patriot Pro II 400 VA

Единственное, что выделяет данную модель, — довольно приятный дизайн лицевой панели корпуса. В остальном же это типичный представитель устройств своего класса — стандартный набор индикаторов (режимы работы, мощность нагрузки/заряда батареи) и две управляющие кнопки. На задней панели находятся четыре разъема для нагрузки, порт RS-232 и гнезда для ЛВС/телефонной сети. Комплектация прибора также стандартна — нагрузочный и интерфейсный кабели, набор ПО и руководство пользователя.

При понижении входного напряжения до 210 В ИБП поднимает выходное напряжение до 230 В, при дальнейшем снижении до 191 В (на выходе 212 В) источник переходит на батарею. С повышением входного напряжения до 197 В (на выходе 216 В) выполняется возврат к работе от сети, при последующем повышении напряжения сети до 215 В (на выходе 220 В) — переход на "транзит". В случае превышения 243 В выходное напряжение понижается до 220 В. Продолжение повышения свыше 269 В (на выходе 234 В) ведет к переключению на батарею (222 В), возврат происходит при 256 В (на выходе 230 В). При перегрузке устройство выдает звуковой и световой сигналы и отключается, не справляясь с 1,5-кратной нагрузкой даже при питании от сети. На осциллограмме видно малое время переключения на батареи, однако последствия переходного процесса заметны еще на протяжении двух периодов "синусоиды" выходного напряжения. Patriot Pro II 400 VA показал один из лучших результатов в тесте на продолжительность — при нагрузке 200 Вт время работы составило почти 11 мин при среднем выходном напряжении 217 В (которое неожиданно на последних 30 секундах поднялось до 237 В).

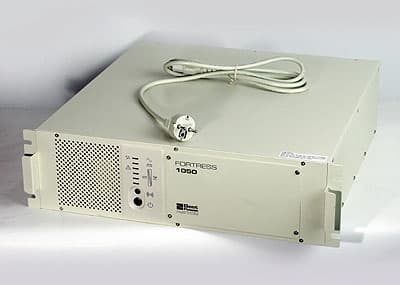

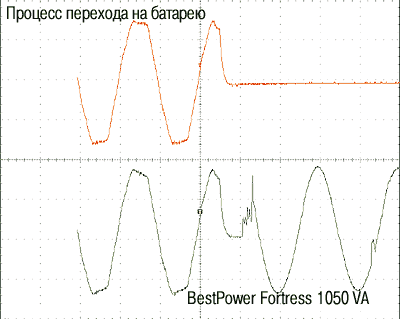

BestPower Fortress 1050 VA

Органы управления и индикации, количество разъемов и их тип, а также способ связи с ПК полностью аналогичны модели Patriot Pro II 400 VA. Даже комплектность поставки у этих моделей совпадает. Разница заключается в том, что Fortress предназначен для монтажа в стойки, отсюда и соответствующий дизайн корпуса.

У Fortress 1050 VA выходное напряжение при работе от батарей имеет форму синусоиды. Все параметры переходов сходны с серией Patriot Pro. При перегрузке устройство подает только световой сигнал, однако не отключается, измеряя уровень нагрузки в реальном времени. Для ИБП "серверного" уровня, каким его позиционирует производитель, у Fortress несколько завышено время переключения, достигающее 9--10 мс. Обратный переход с батарей на питание от сети практически незаметен.

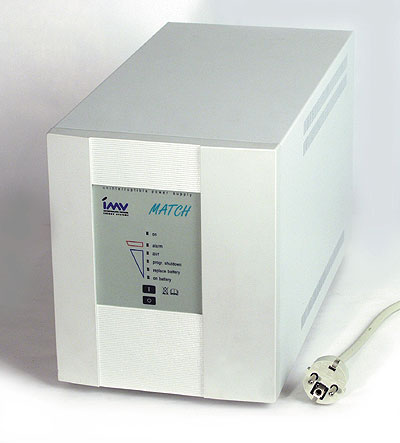

IMV Match 500, Match 700L, Match 1000L

Отличительной особенностью всех ИБП IMV является унифицированное управление за счет одинакового набора индикаторов как у самых младших, так и у старших моделей. Все различия скрыты внутри корпуса — это выходные инверторы и емкость батареи. Кстати, батарея — именно то, что выделяет Match 700L и Match 1000L из общего ряда. Емкость батарей такова, что они обеспечивают автономную работу намного дольше, чем все остальные участники тестирования.



Оба устройства соединяются с ПК с помощью порта RS-232, для подключения нагрузки имеют пять и шесть разъемов соответственно. Гнезда для ЛВС и телефонной линии отсутствуют. Отображение параметров происходит посредством пятисегментного многофункционального индикатора, позволяющего отследить мощность нагрузки, питание от батарей и их заряд, необходимость замены аккумулятора и т. д. Управляются оба прибора с помощью двух кнопок, чувствительных ко времени удержания в нажатом состоянии. В комплект поставки входят два нагрузочных и интерфейсный кабели, а также руководство пользователя.

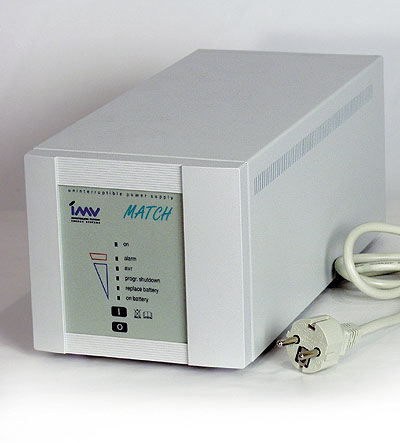

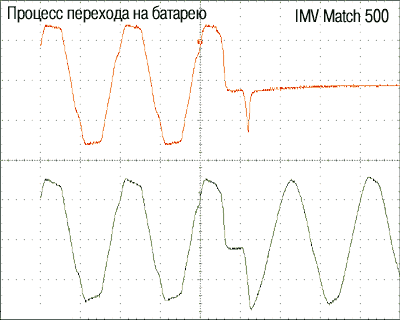

Все сказанное о моделях IMV Match 700L и 1000L в полной мере может быть отнесено и к Match 500 с добавлением приставок "меньше", "легче" и "не так долго". IMV Match 500 является как бы уменьшенной копией своих старших собратьев. Унификация индикации и управления имеет одно весомое преимущество — конечный пользователь при переходе с младшей модели на старшую не столкнется с проблемой освоения новой техники, все знакомо и привычно. Ввиду сниженной емкости батареи в модели Match 500 количество выходных разъемов уменьшено до трех. Диалог с компьютером происходит посредством последовательного порта, возможность защиты ЛВС и телефонной линии отсутствует. Устройство комплектуется двумя нагрузочными и одним интерфейсным кабелем, руководством пользователя и набором программного обеспечения.

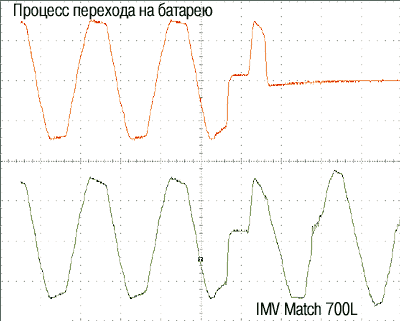

Все модели представленных на тестирование ИБП серии Match характеризуются четкой временной синхронизацией выходного напряжения с сетью и синусоидальностью выходного напряжения при работе от батарей. Переход на батарею у всех моделей происходит при напряжении около 160 В, возврат на сеть — при 178 В. Модель IMV Match 700L стала виновницей изменения масштаба на графиках продолжительности работы ИБП от батарей — ее время составило более 52 минут. Конструктивной особенностью данной модели является компактное размещение трех батарей по 12 Аoч каждая. Благодаря технологии многоступенчатого заряда его время минимизировано и составляет не более 3 час при любой степени разряда батареи. Старшая модель IMV Match 1000L рассчитана на поддержку нагрузки мощностью до 600 Вт.

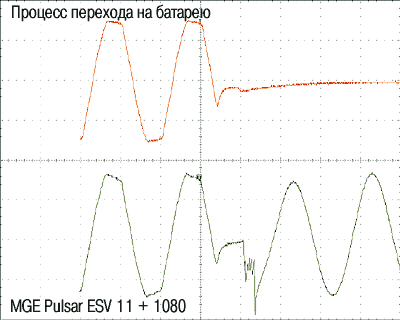

MGE Pulsar ESV 11 + 1080

Отсутствие ЖК-дисплея в этой модели тем не менее не мешает получить пользователю полный отчет о текущем состоянии устройства и режимах работы. Индикаторы, расположенные на передней панели металлического корпуса, позволяют определить емкость аккумуляторной батареи, суммарную мощность подключенной нагрузки, выход напряжения за допустимые границы, режим автономной работы, наличие входного напряжения, перегрузку ИБП и т. д.

Управление прибором осуществляется с помощью двух кнопок, чувствительных ко времени удержания их в нажатом состоянии. В зависимости от этого изменяется режим индикации, происходит включение/выключение устройства, проводится тест аккумуляторной батареи или выполняется холодный старт. На задней панели корпуса имеются шесть гнезд для подключения нагрузки и разъем RS-232 для связи с компьютером. Возможность защиты телефонной линии и ЛВС не предусмотрена.

MGE Pulsar ESV 11 + 1080 комплектуется двумя кабелями для нагрузки, руководством пользователя, интерфейсным кабелем и комплектом программного обеспечения. В качестве "бонуса" для русскоязычных покупателей к устройству прилагается руководство по безопасной эксплуатации на русском языке.

По формальным признакам заявленная производителем мощность 1080 ВoА превышает указанную в условиях тестирования — до 1 кВoА включительно. Однако стабильно средние показатели по всем тестовым процедурам и заявленная производителем максимальная активная мощность 700 Вт в нагрузке расставили все по местам. При тестировании снижение напряжения на входе ниже 183,8 В привело к переходу на батарейное питание, а возврат в режим AVR произошел при напряжении 191 В. Верхняя граница перехода составила 265 В, после чего при 255 В произошел переход обратно на сеть. Диапазон выходных значений ИБП — 198,5--244,8 В.

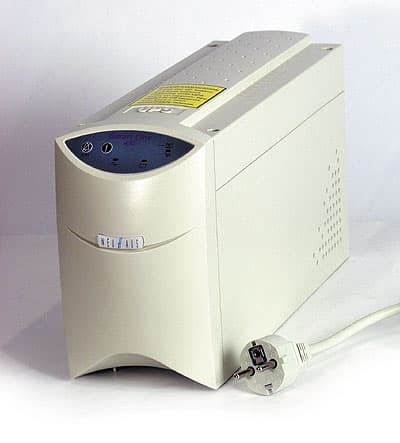

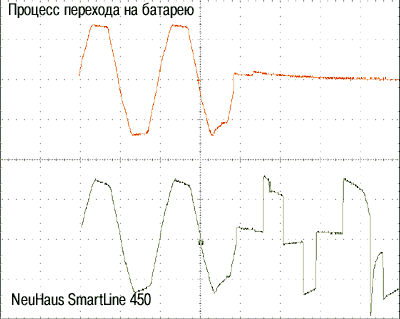

NeuHaus SmartLine 450, SmartLine 700

Разница между этими двумя моделями заключается лишь в емкости батарей и мощности инвертора. По этой причине в модели SmartLine 450 количество выходов для нагрузки было уменьшено с четырех до двух. В остальном же, как по дизайну, так и по возможностям индикации и управления, эти модели одинаковы. Корпус изготовлен из пластика. На передней панели находятся светодиодные индикаторы наличия входного напряжения, перехода на питание от аккумуляторов, перегрузки и разряда батареи. Кнопок всего две — включения/выключения и теста батареи (она же отключает подачу звуковых сигналов). С ПК оба устройства соединяются через последовательный порт.

Комплектность поставки двух ИБП практически одинакова — два кабеля для подключения нагрузки (у SmartLine 450 всего один), один силовой и один интерфейсный кабель RS-232, а со старшей моделью поставляется также телефонный шнур. Руководство пользователя у SmartLine 700 русифицировано, оба устройства идут в комплекте с ПО UPSilon.

NeuHaus SmartLine 700 при понижении входного напряжения до 195 В поднимает выходное до 216 В, при дальнейшем снижении до 173 В (на выходе 195 В) источник переходит на батарею. Возврат к работе от сети происходит при повышении до 181 В (на выходе 203 В), при последующем увеличении напряжения сети до 205 В (на выходе 229 В) выполняется переход на "транзит". В случае превышения 247 В выходное напряжение снижается до 218 В. При продолжении повышения входного напряжения до 276 В выходное снижается до 238 В. При перегрузке устройство выдает звуковой и световой сигналы. Интересен характерный для этой линейки ИБП переходной процесс переключения на батарею при пропадании входного напряжения, возврат на сеть — качественный и быстрый. Отметим достаточно невысокое время автономной работы источника при отключении от сети.

NeuHaus SmartLine 450 при понижении входного напряжения до 171 В выходное поднимает до 192 В, при дальнейшем снижении до 173 В (на выходе 195 В) источник переходит на батарею. Возврат к работе от сети происходит при повышении до 182 В (на выходе 203 В). Во всем остальном ИБП похож на своего "старшего брата" по модельному ряду.

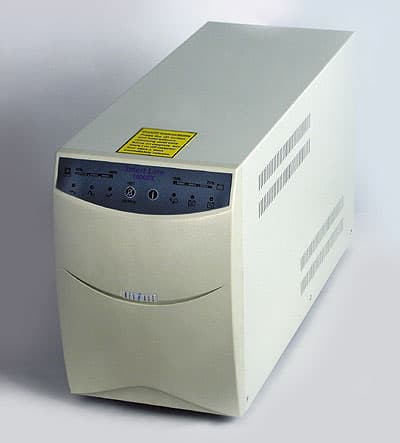

NeuHaus SmartLine 1000 EX

Этот ИБП предназначен для защиты не только компьютерного оборудования, но также телефонных сетей и ЛВС. Состояние контролируется с помощью светодиодных индикаторов, расположенных на передней панели устройства. Индикатор отображает уровень заряда батареи и мощность подключенной нагрузки, также предусмотрена сигнализация, оповещающая о перегрузке устройства, выходе значения напряжения за допустимые границы, переходе устройства в автономный режим работы и необходимости замены батареи.

Для соединения устройства с ПК служит порт RS-232, размещенный на задней стенке корпуса. Там же расположены шесть выходов для нагрузки и индикатор неправильного подключения фазы. Как и в модели NeuHaus PowerLine 1000, возможно подсоединение дополнительного комплекта батарей. Комплект поставки включает в себя три кабеля для подключения нагрузки, один силовой шнур, интерфейсный кабель RS-232, руководство пользователя на русском языке и ПО UPSilon.

Переход в режим батареи осуществляется при входном напряжении 171 В, возврат на питание от сети — при 182,7 В. Пропадание входного напряжения приводит преобразователь в некоторое "замешательство": на протяжении двух периодов наблюдаются сбои в работе продолжительностью в четверть периода. Верхняя граница перехода на батарею не достигнута — в технических характеристиках указано, что переход должен наступить при 280 В. Диапазон изменения выходных напряжений при изменении входного от 160 до 275 В составил 192,8--246 В. По продолжительности работы на эквивалентную нагрузку 450 Вт ИБП вошел в тройку лидеров, в процессе разряда за 5 мин до отключения подал серию коротких сигналов и стал постепенно повышать выходное напряжение с 205 В, поддерживаемое в течение предыдущих 14,5 мин с высокой точностью (1,3 В), до 215 В.

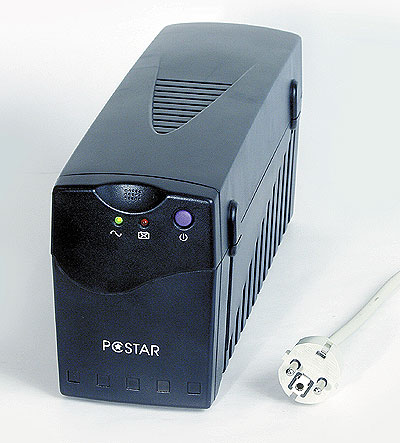

PCstar 500R

Один из представителей "когорты минималистов" — довольно приятный на вид корпус черного цвета, два светодиодных индикатора (входное напряжение и переход на батареи), кнопка включения/выключения и два разъема под нагрузку на задней стороне корпуса. В коробке находятся лишь инструкция пользователя, два шнура и запасной предохранитель. Ни о каком ПО речь не идет, поскольку связь устройства с компьютером не предусмотрена.

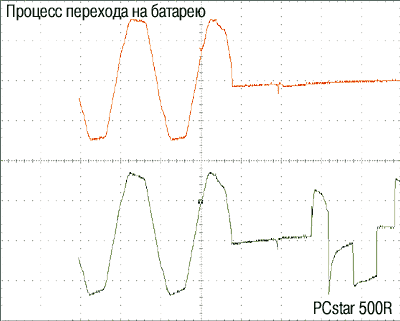

При входном напряжении 150 В этот ИБП перешел на батарею, оставив на 20 мс питаемое устройство без напряжения. Такое допустимо при использовании более или менее качественного блока питания компьютера: максимальное время в соответствии со спецификацией — 40 мс. При повышении напряжения на входе до 159,5 В источник вернулся на питание от сети, поставив нас в затруднительное положение с комментариями по поводу формы и диапазона изменения выходного напряжения, составившего 172--246 В. Доступность устройства по цене ($61) и хорошие результаты в тесте на продолжительность работы от батарей при нагрузке 175 и 200 Вт несколько скрасили общее впечатление, да и разогрев поверхности корпуса оказался меньше ожидаемого для подобных конструкций. Тем не менее рекомендовать это устройство для питания нагрузки мощностью более 200 Вт (игровой компьютер с монитором 15") мы бы не стали, это типичный "бытовичок".

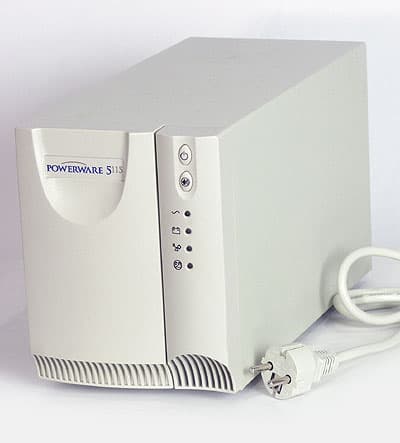

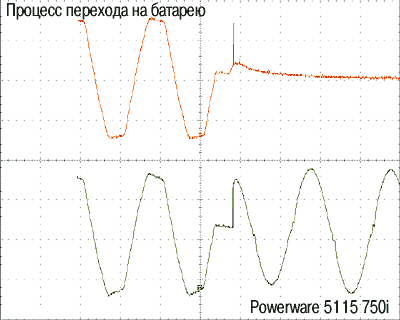

Powerware 5115 750i

Внушительный металлический корпус сочетается в этой модели с минимальными возможностями индикации и управления. По имеющимся на передней панели четырем светодиодам оценивается режим работы прибора — от сети либо от батареи, определяется возникновение перегрузки или внештатной ситуации. Связь с компьютером осуществляется посредством разъема RS-232, расположенного на задней стороне корпуса. Имеются четыре выхода на нагрузку, гнездо для подключения ЛВС, а также набор из двух DIP-переключателей, позволяющих устанавливать параметры входного и выходного напряжений. Комплектность устройства стандартная — два кабеля для нагрузки, руководство пользователя на русском языке, интерфейсный кабель и компакт-диск с Powerware Software Suite.

Переход на батарею у этого источника происходит при понижении входного напряжения до 178 В и заканчивается, когда выходное поднимается свыше 222 В, при его дальнейшем повышении переход на батарею осуществляется при 264 В, обратный — при 256 В. Диапазон выходных напряжений, полученный в ходе тестирования модели, — 198,4--233,6 В. При перегрузке ИБП выдает звуковой и световой сигналы и отключается. В тесте на время работы при отключенном сетевом питании показал третий результат.

On-line ИБП

ИБП непрерывного действия содержат не менее двух преобразователей напряжения. Эти модели характеризуются отсутствием видимых переходных процессов и как такового переключения в различные режимы работы. Принцип действия основан на преобразовании входного напряжения в низковольтное напряжение постоянного тока и обратном его преобразовании в напряжение, подаваемое на нагрузку. Таким образом, достигается достаточно высокая стабильность выходного напряжения независимо от колебаний напряжения на входе. Кроме того, эффективно подавляются помехи и возмущения, которыми изобилует питающая сеть. Также ввиду особенностей технологии On-line такие ИБП обеспечивают более равномерное распределение импульсного тока компьютера, т. е. по отношению к сети On-line ИБП с подключенным компьютерным оборудованием ведет себя как линейная нагрузка.

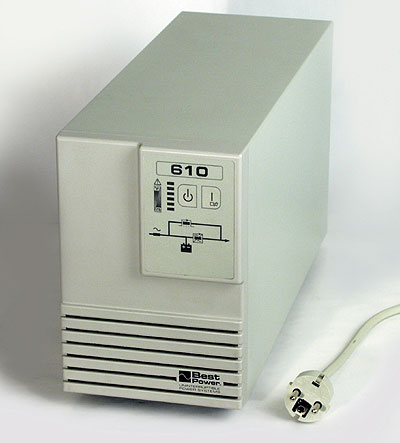

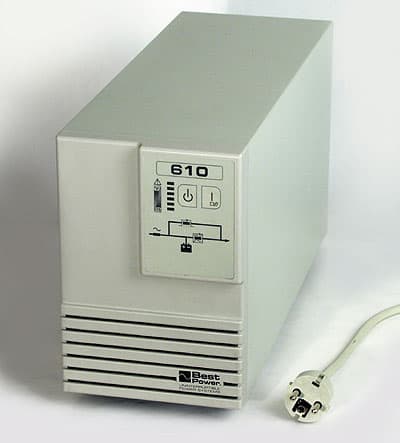

BestPower Best 610 1000 VA

В этом устройстве очень интересно реализована индикация режимов работы — в виде блок-схемы, отражающей все возможные режимы работы ИБП (обычный, Bypass и питание от батарей). Рядом со столь своеобразным "устройством индикации" размещены две управляющие кнопки и светодиодная линейка, отражающая мощность нагрузки и процент заряда батареи. На задней стенке корпуса расположены четыре нагрузочных разъема, гнездо для подключения дополнительных аккумуляторов и порт RS-232. Ни телефонная линия, ни ЛВС "защите не подлежат". В коробке с устройством находятся два кабеля — для подключения нагрузки и интерфейсный, инструкция пользователя и комплект ПО.

В процессе тестирования прибор показал нижний порог перехода на батарею 159 В, возврат на сеть произошел при напряжении 178 В, верхний — в пределах возможностей источника регулируемого напряжения (до 275 В) не обнаружен. Границы изменения выходного напряжения ИБП составляют 220,8--233,6 В. В тесте на продолжительность работы Best 610 1000 VA показал средний результат.

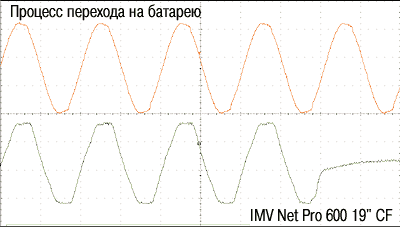

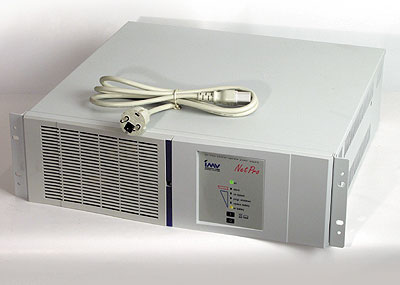

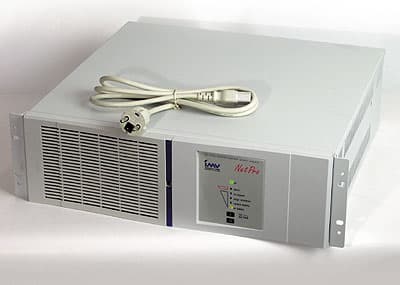

IMV Net Pro 600 19" СF

Уже из названия этой модели становится ясно ее позиционирование — защита сетевого оборудования и серверов. Это же подтверждается и дизайном корпуса устройства, предназначенного для монтажа в стойку. Органы управления и индикации опять же ничем не отличаются от тех, что реализованы в других продуктах IMV. На задней панели расположены четыре выходных разъема, порт RS-232 и предохранитель. Гнездо для подключения телефонной сети или ЛВС не предусмотрено, что в такой модели "непользовательского класса" смотрится вполне естественно. Комплектация ИБП стандартна — нагрузочные кабели, руководство пользователя, набор ПО и интерфейсный кабель.

Переход на батарею в случае понижения напряжения производится при крайне низком значении 111 В (!), верхний порог перехода составляет 267 В. При изменениях входного напряжения диапазон изменения выходного находится в пределах 229,9--230,1. Спустя год после предыдущего тестирования ИБП наше мнение об устройстве остается прежним: по качеству конструктивного исполнения, значению напряжения, времени перехода на батарею и ряду других присущих ему параметров модель до сих пор может служить стандартом в этой группе устройств. Стабильность выходного напряжения в тесте на продолжительность — лучшая среди всех тестируемых ИБП — 0,6 В (!), а при мощности нагрузки 200 Вт он показал наилучшие результаты в группе. На шасси устройства предусмотрено место для крепления двух дополнительных батарей.

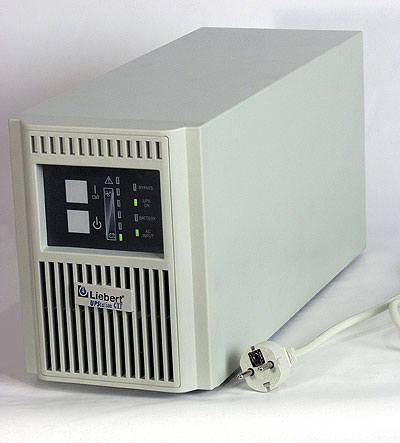

Liebert GXT700MT

ИБП предназначен для работы исключительно с компьютерной техникой. Ни защита телефонной линии, ни защита ЛВС в этой модели производителем не предусмотрены. Возможности индикации достаточно обширны: кроме отображения наличия питающего напряжения, перехода на батареи, аварийной ситуации и режима Bypass, имеется многофункциональный индикатор, позволяющий отслеживать заряд батареи, мощность подключенной нагрузки, напряжение питания и т. д. Управление прибором осуществляется с передней панели с помощью двух кнопок. В зависимости от времени их удержания изменяется режим индикации, происходит включение Bypass либо тест батареи. Для связи с компьютером используется порт RS-232, есть четыре разъема для нагрузки. Устройство комплектуется двумя кабелями для нагрузки, инструкцией и набором ПО. Кроме этого, вместе с ИБП производитель поставляет два ферритовых куба, предназначенных для подавления помех в кабелях.

При проведении теста на продолжительность обеспечения нагрузки мощностью 275 Вт ИБП показал устойчивые хорошие результаты при тестировании во всех трех положениях DIP-переключателей напряжения. В диаграммах приведено их среднеквадратичное значение с учетом зависимости изменения мощности тестовой нагрузки от напряжения. В случае перегрузки устройство выдает звуковой и световой сигналы и продолжает работу.

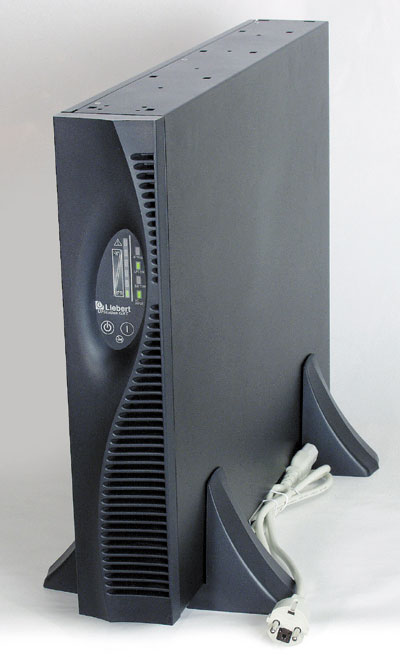

Liebert GXT2--1000RT

Довольно интересно стилевое решение — низкий плоский корпус, сильно напоминающий сервер форм-фактора 1U. Его можно устанавливать как вертикально, так и горизонтально, либо же монтировать в стойку. Хотя при первом взгляде на органы индикации и подписи к ним возникает предположение, что основное рабочее положение этого устройства вертикальное, на самом деле это не так. При монтаже в стойку (горизонтальном расположении устройства) лицевая панель переворачивается таким образом, что снятие с нее показаний происходит без всяческих затруднений. Устройство обладает возможностью подключения дополнительного комплекта батарей, заключенного в идентичный самому ИБП корпус.

Индикаторы отображают наличие питающего напряжения, работоспособность прибора, включение режима Bypass, переход на батареи, возникновение аварийной ситуации, мощность нагрузки и степень заряда аккумуляторов. Управление осуществляется двумя кнопками. В зависимости от продолжительности нажатия либо изменяется режим индикации, либо происходит включение/выключение устройства или же отключение звукового сопровождения. На задней панели расположены четыре разъема для нагрузки и порт RS-232. Ни телефонная линия, ни ЛВС не защищаются. Устройство комплектуется двумя нагрузочными и двумя интерфейсными кабелями, декоративной панелью для верхней (при вертикальном положении) части корпуса, набором крепежа для монтажа в стойку, руководством пользователя и набором ПО.

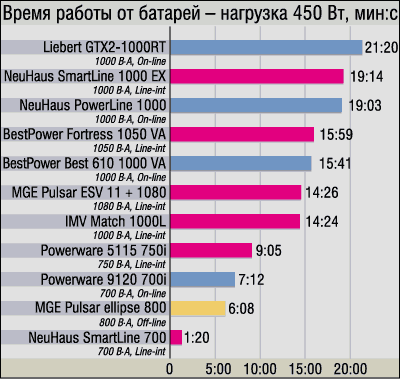

В тесте на продолжительность работы от батарей этот ИБП занял первое место, показав на нагрузке 450 Вт время обеспечения работы более 21 мин при практически неизменном напряжении на нагрузке (228,9--230,5 В). К достоинствам этой модели можно отнести и широкий диапазон входных напряжений: переход на батарею произошел при 143 В при нагрузке на выходе 275 Вт, однако ее изменение до значения 375 Вт привели к изменению порога (до значения 165 В). Верхняя граница перехода на батарею располагается выше значения 273 В, которое мог предоставить наш регулируемый источник питания.

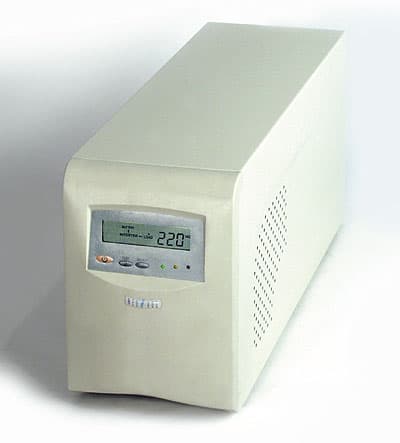

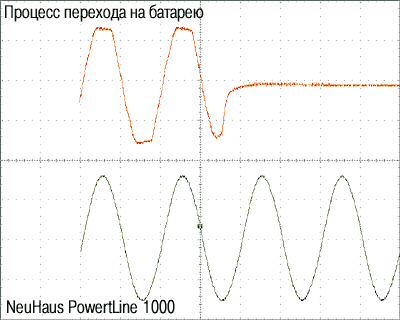

NeuHaus PowerLine 1000

Производитель позиционирует PowerLine 1000 как устройство, предназначенное для обеспечения длительной автономной работы критичного оборудования — например, систем видеонаблюдения. На передней панели металлического корпуса ИБП находится многофункциональный ЖК-дисплей, позволяющий отображать состояние электросети и аккумуляторной батареи, режим аварийной работы, включение Bypass, неправильную фазировку, неисправность в БП, перегрузку на выходе ИБП, разряженность батареи. Кроме ЖК-дисплея, имеются также три сигнальных индикатора, показывающих наличие сетевого напряжения, возникновение внештатной и аварийной ситуаций при работе ИБП. Устройство снабжено кнопками включения/выключения, проведения теста аккумуляторной батареи и изменения режима индикации ЖК-дисплея. Управление ИБП осуществляется через COM-порт компьютера.

Для подключения активной нагрузки на задней панели имеются три выхода, там же находится гнездо для дополнительного комплекта батарей. Возможность подсоединения к нему телефонной линии или ЛВС отсутствует. В комплект поставки входят три кабеля для подключения активной нагрузки, один силовой и один интерфейсный кабель RS-232, руководство пользователя на русском языке и компакт-диск с программным обеспечением UPSilon.

Среди прочих особенностей устройства следует отметить хорошую форму выходного напряжения этого ИБП и малый диапазон изменения выходного напряжения — 218,4--222,4 В. Переход на работу от батареи произошел при снижении напряжения до 157 В и превышении свыше 270 В. ИБП вошел в тройку приборов, показавших максимальное время обеспечения нагрузки мощностью 450 Вт — более 19 мин.

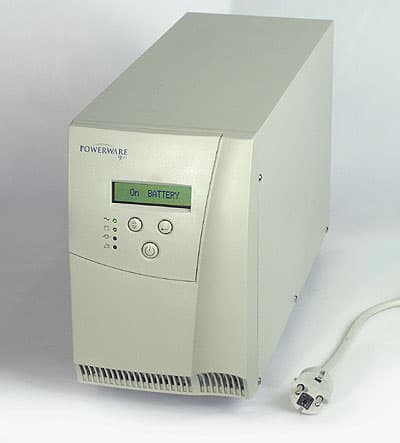

Powerware 9120 700i

Одно из наиболее функциональных устройств, побывавших у нас на тестировании. К примеру, этот прибор обладает самыми богатыми возможностями по программированию разных режимов работы. Кроме того, мониторинг различных параметров электросети и индикации поражает. Судите сами: можно определить значение и частоту для входного и выходного напряжений, процент мощности, потребляемый нагрузкой, выходную мощность и силу тока, напряжение и процент заряда аккумуляторной батареи, расчетное время автономной работы в минутах. Управление прибором осуществляется тремя кнопками. Навигацию по меню не назовешь интуитивно понятной, однако освоение управления не займет много времени.

Powerware 9120 700i — единственный ИБП, работающий с компьютером как через порт RS-232, так и по USB. На задней стенке расположены четыре гнезда для подключения нагрузки и разъем для ЛВС, защита телефонной линии не предусмотрена. Кроме всего перечисленного, этот продукт обладает еще одной интересной особенностью — он оборудован устройством принудительного разрыва цепи, которое позволяет в экстренной ситуации моментально отключить питание. Комплектация устройства включает в себя один силовой и два нагрузочных кабеля, интерфейсный кабель RS-232, руководство пользователя на русском языке, разветвитель на три розетки и ПО Powerware Software Suite.

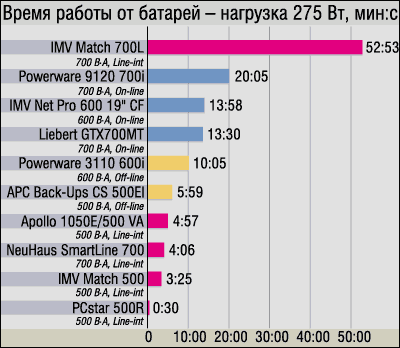

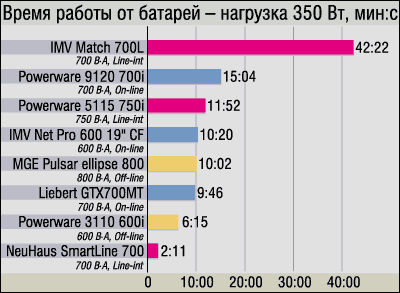

Фаворит тестирования на время работы от батарей при мощности нагрузки 275 и 350 Вт показал себя еще и самым независимым от нагрузки: изменение ее значения в четыре раза практически не сказалось на выходном напряжении — 0,5 В, а коэффициент гармоник выходного (2%) оказался в четыре раза меньше, чем напряжения, подаваемого на вход из сети. Такой ИБП можно с одинаковой уверенностью порекомендовать и администратору сети, и меломану для аудиосистем класса hi-end. В процессе эксплуатации мы смогли найти лишь единственный недостаток: при переключении режимов индикации обнаружилось "залипание" отдельных элементов ЖК-индикатора, которые на управляемость и работоспособность прибора никак не повлияли.

Выбор ИБП: а можно и так

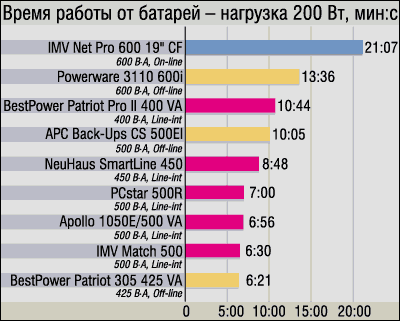

Для интегральной оценки, необходимой при выборе ИБП, можно предложить следующую методику, хотя и не претендующую на полную объективность и учет всех параметров ИБП. Из графиков продолжительности работы устройств от батареи берем значение времени, выражаем его в секундах, делим на произведение мощности активной нагрузки (в ваттах) и стоимости самого устройства. Повторяем эти расчеты для каждого из значений мощности, находим их среднее и получаем некую стоимостно-энергетическую оценку, позволяющую выяснить "оправданность цены", т. е. степень эффективности вложения средств в покупку данного ИБП.









Далее следует "всего-навсего" четко определиться с выбором необходимого типа и мощности ИБП и… Воздержимся от дальнейших комментариев и рекомендаций по поводу конкретного производителя — как нам кажется, все достаточно очевидно из приведенных в статье результатов. Но мы вернемся к таким расчетам при выборе типа ИБП для очередной закупки редакцией — наши данные нам дороги. А вам?..

Вместо заключения

Пожалуй, из всех тестирований, до сих пор проводившихся в нашей лаборатории, исследование ИБП является наиболее сложным и трудоемким процессом. Но, на наш взгляд, полученные результаты полностью окупают приложенные усилия. Основной целью было не столько прямое сравнение между собой различных моделей ИБП, сколько определение наиболее подходящей области применения для каждой серии устройств. Ну а сделать это можно, лишь обладая детальной информацией о критичных параметрах ИБП — диапазоне и "качестве" выдаваемого на выход напряжения, плавности переходных процессов при переключениях на батареи и обратно на сеть, а также о таком немаловажном параметре, как время работы от батарей при различных мощностях.

Мы намеренно воздержимся здесь от "раздачи медалей" тестируемым устройствам. В каждом из классов ИБП (Off-line, Line-interactive и On-line) однозначного лидера определить очень сложно — слишком многими параметрами различаются представленные модели и слишком разной на поверку оказывается их направленность, несмотря на принадлежность к одному и тому же классу. И все модели по-своему достойны внимания. Общий итог можно выразить одной фразой: нет ИБП однозначно "плохих" и "хороших", нужно лишь четко представлять цели, для которых планируется использовать источник бесперебойного питания, и в зависимости от этого делать выбор в пользу того или иного устройства. Надеемся, результаты проведенного тестирования смогут в этом помочь.

ИБП для тестирования предоставлены:
  • APC Украинское представительство АРС (044) 295-5031
  • Apollo NOOS-2000 (044) 201-4969
  • Best Power "Best Power Украина" (044) 247-3909
  • IMV "НТТ Энергия" (044) 458-0111
  • Liebert "М-Инфо" (044) 213-9647
  • MGE "Ланжерон" (044) 253-8889
  • NeuHaus "ИКВА" (044) 455-6333
  • PCstar "Оптимальная энергия" (044) 227-8778
  • Powerware "МАС Электроник" (044) 248-7591

Рабочие станции HP Kayak XM600 предоставлены компанией DataLux: тел. (044) 249-6303



Материал предоставлен Тестовой лабораторией ITC
