Аккумуляторы и блоки питания фирмы TopON для ноутбуков

К сожалению, срок службы аккумуляторов меньше, чем у тех устройств, которые они призваны обеспечивать электропитанием, поэтому перед многими владельцами мобильных устройств часто встает проблема замены аккумулятора: комплектный уже не обеспечивает должное время работы, а купить «родной» и непросто (особенно по прошествии времени, когда модель уже снята с производства), и дорого. На выручку приходят производители совместимых батарей, но если к телефонам и смартфонам подобной продукции много, то с ноутбуками дело обстоит несколько хуже.

Бывают и случаи, когда штатный блок питания ноутбука либо выходит из строя по каким-либо причинам, либо банально теряется, и тогда остро встает вопрос замены.

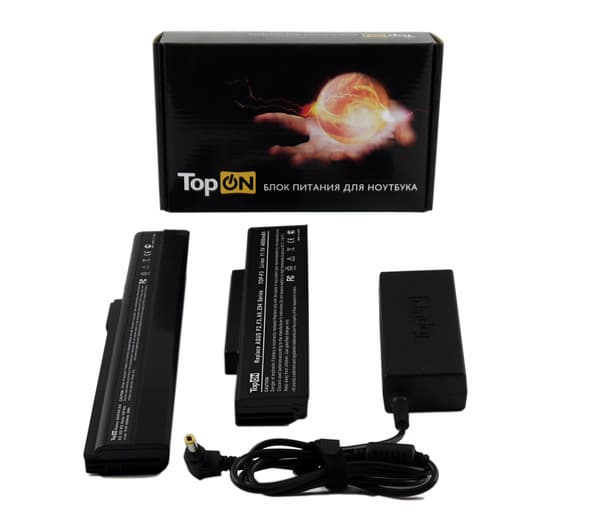

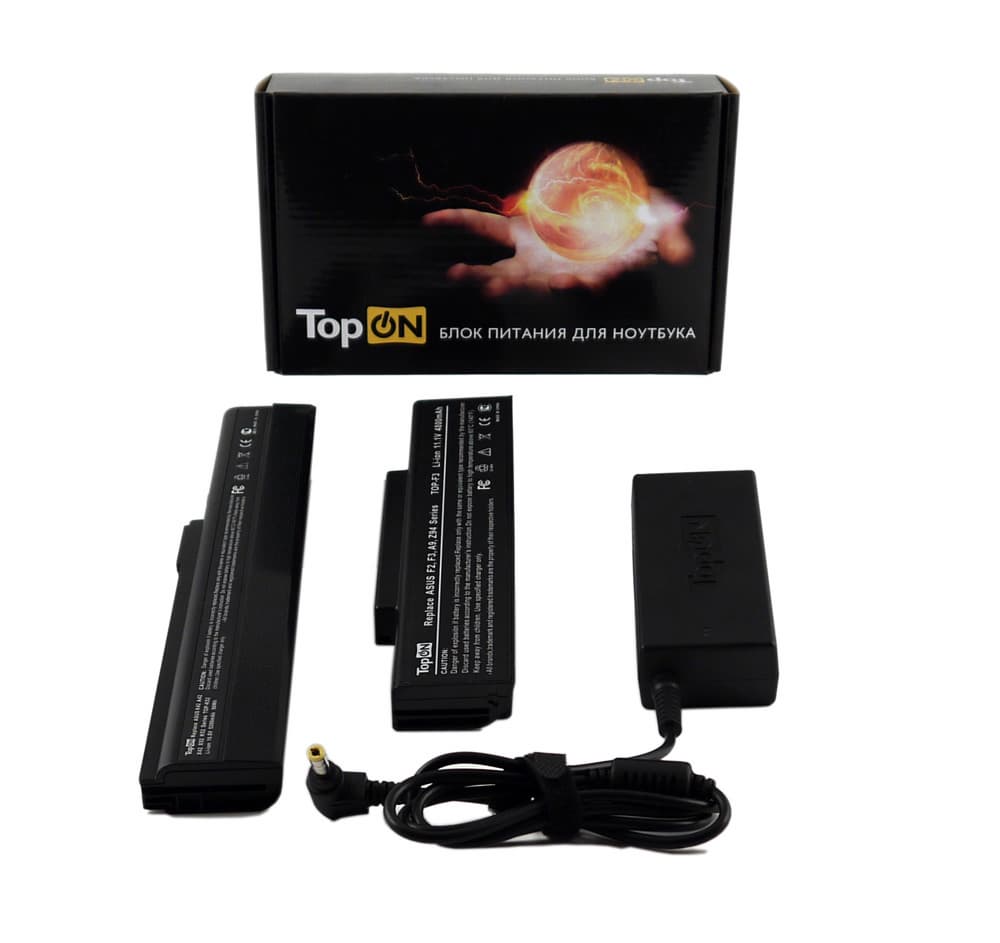

Фирма TopON, с некоторыми образцами продукции которой мы уже знакомились, предлагает как совместимые аккумуляторы, так и блоки питания. В наше распоряжение поступили четыре батареи и два БП; конечно, в гамме продукции TopON и тех, и других гораздо больше, но главной проблемой было найти ноутбуки, которые можно было бы задействовать в тестах. К совершенно новым моделям, которые только-только начинают появляться на рынке (и которые чаще всего попадают в нашу лабораторию), еще нет совместимых источников питания, а среди аппаратов, уже получивших широкое распространение, нам долго не удавалось подобрать образец с новым аккумулятором — ведь самым интересным будет сравнить совместимую батарею с оригинальной, а выводы можно делать, если оба аккумулятора новые.

В результате в нашем тесте участвовали три ноутбука: один — совершенно новый Samsung NP300-E5C, второй — достаточно свежий ASUS A42F, а третий — уже немало поработавший ASUS F3Se, к которому предлагались два аккумулятора: с обычной и повышенной емкостью.

С блоками питания дело обстояло проще: к обеим моделям ASUS подошел один БП, второй мы взяли для Samsung.

На наш взгляд, выборка получилась достаточно представительной, по ней уже можно сделать выводы о линейке продукции в целом.

Аккумуляторы

Мы использовали ту же методику, которую применяем при тестировании ноутбуков: отключаем беспроводные интерфейсы (Wi-Fi, Bluetooth), яркость экрана ставим на максимум, задаем переход в ждущий режим по минимальному остаточному заряду, запускаем непрерывное воспроизведение видеофайлов в Media Player Classic и с помощью программы Battery Monitor отслеживаем время работы. Единственное, что при этом приходится подбирать — это порог перехода в ждущий режим: у большинства аппаратов он составляет 3-4% заряда, а у некоторых может быть заметно больше, порой просто невозможно задать порог менее 5%.

В поставке все аккумуляторы TopON были почти полностью заряжены; собственно, это не совсем верно: большинство источников рекомендует хранить литий-ионные аккумуляторы с уровнем заряда 40–70%, но выяснилось, что предоставленные нам образцы просто-напросто сначала проверили и потом полностью зарядили.

Прилагаемая инструкция рекомендует провести калибровку аккумуляторов путем проведения нескольких циклов их полного разряда и заряда. Правда, мы хотели бы уточнить предлагаемую методику полного разряда, которая советует отключить оповещения и работать на ноутбуке, пока он не выключится при полной разрядке. При выключении любого компьютера без нормального завершения работы операционной системы можно потерять данные — и это как минимум, а максимальной неприятностью может стать повреждение системных файлов или даже появление сбойных участков на жестком диске. Поэтому лучше оставить оповещение о низком уровне заряда (скажем, 8–10%), а после появления сообщения завершить работу ОС, дождаться выключения и вновь включить ноутбук, остановив процесс на самом начальном этапе, еще до загрузки операционной системы, и в таком состоянии дождаться исчерпания заряда и выключения. Так будет дольше, но безопаснее.

Производитель также рекомендует проводить 3-4 цикла разрядки-зарядки, но каждый из них занимает несколько часов, и вряд ли найдется много владельцев, которые потратят 2-3 дня на подобную калибровку. Поэтому и мы ограничились одним «тренировочным» циклом, но измерения проводили дважды, с усреднением полученных результатов.

Сделаем еще одно предварительное замечание относительно заявленных параметров. Напряжение на клеммах аккумулятора меняется в зависимости от степени его заряда, причем в достаточно широких пределах, а его преобразование в стабильные напряжения, необходимые для нормальной работы составляющих частей (процессоров, дисков, экранов) производится в самом ноутбуке. Поэтому указанное на корпусе аккумулятора напряжение является средней величиной, отклонение от которой не просто возможно, но более чем вероятно, и ориентироваться только на это значение при пересчете миллиампер-часов (mAh) в милливатт-часы (mWh) нельзя. Предупреждение сделано для правильного восприятия параметров, отображенных на скриншотах свойств батарей, сделанных из программы Battery Monitor.

Переходим к описанию и результатам тестов.

Аккумуляторы поставляются в индивидуальной retail-упаковке, в комплекте есть инструкция, содержащая достаточно внятные ответы на некоторые вопросы эксплуатации, на отдельной странице — гарантийный талон.

Samsung NP300E5C-U01

Совершенно новый ноутбук (хотя и не самой современной модификации, но с процессором на ядре Ivy Bridge) и со свежим аккумулятором. Энергоэффективные технологии позволили получить максимальное среди рассматриваемых моделей время автономной работы.

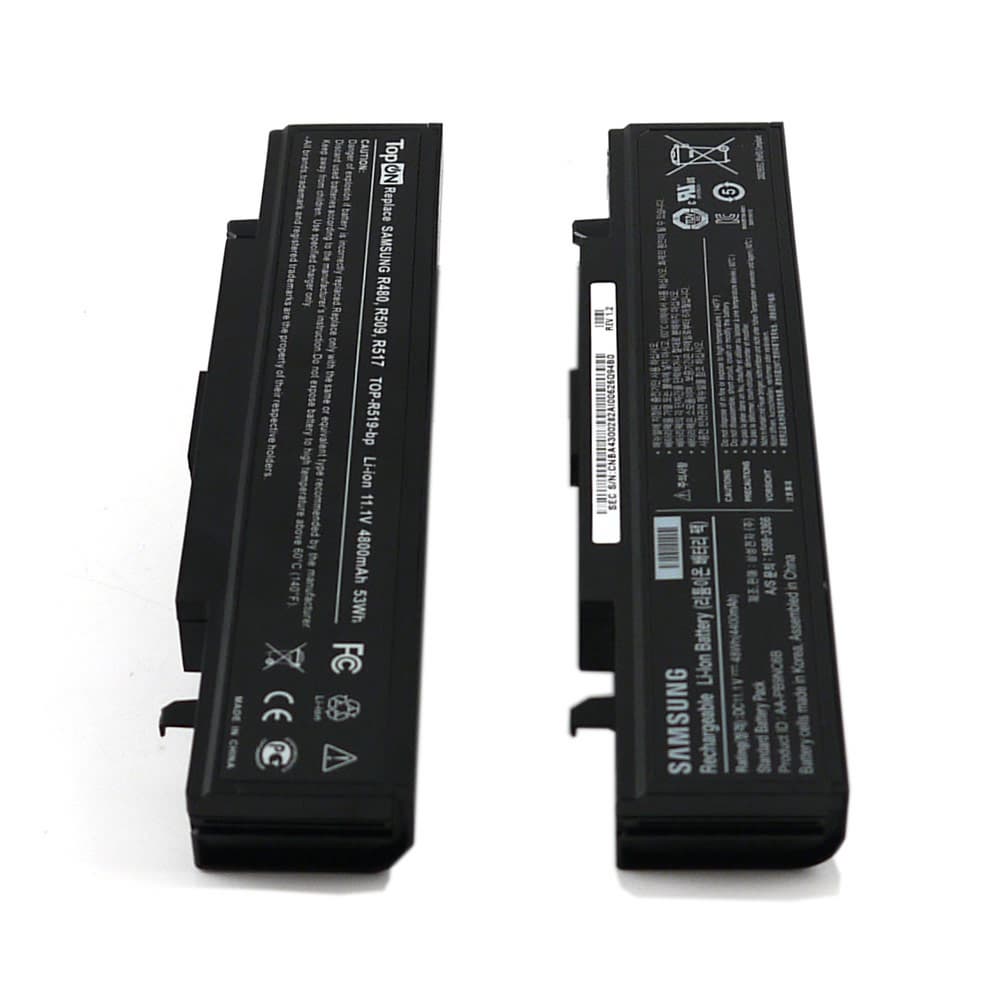

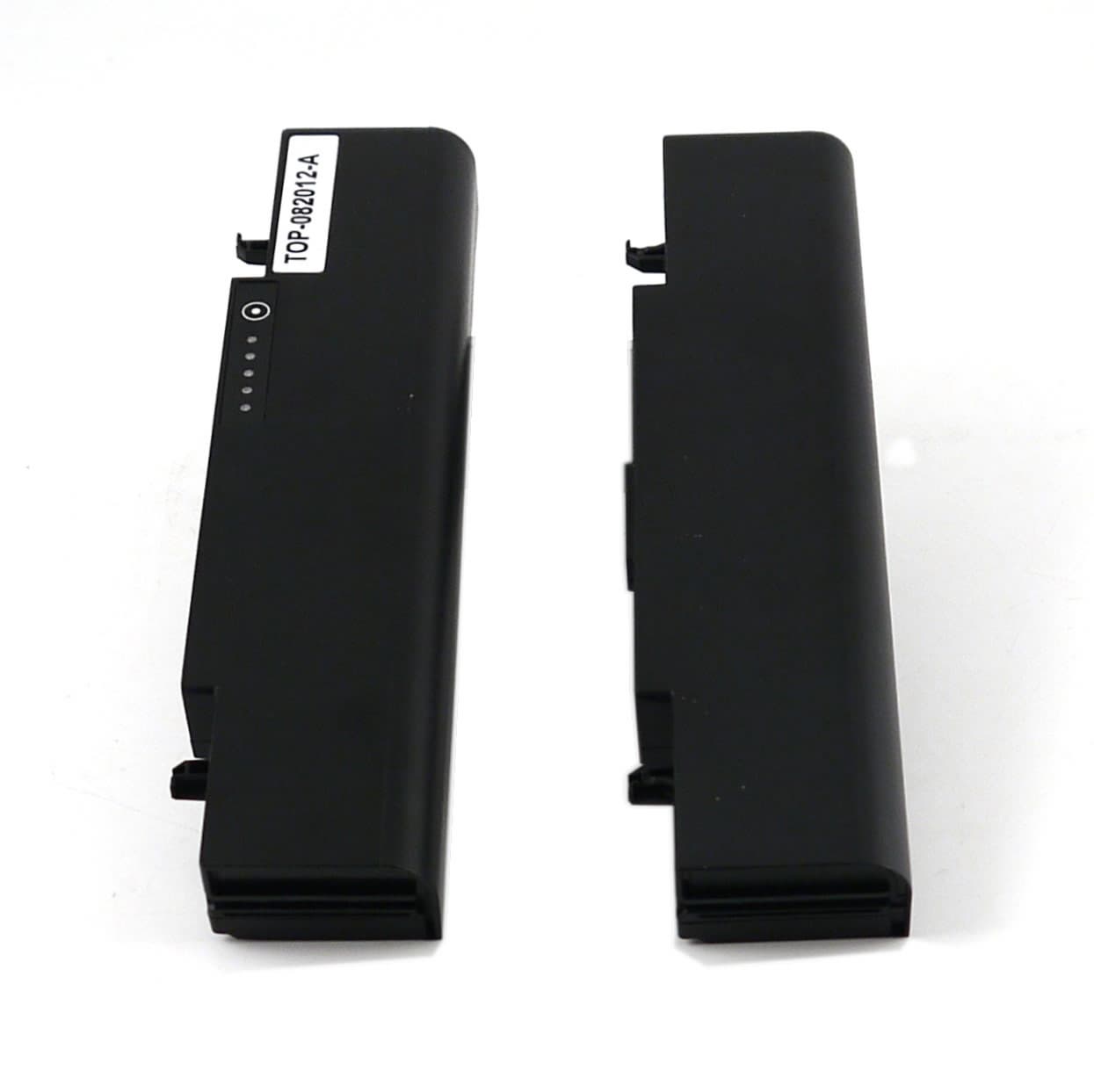

Аккумуляторы TopON TOP-R519bp и Samsung NP300E5C-U01 Аккумуляторы TopON TOP-R519bp и Samsung NP300E5C-U01
Слева на обоих снимках TopON, справа штатный

Характеристики аккумуляторов
 Штатный AA-PB9NC6BTopON TOP-R519bp
ТехнологияLi-ionLi-ion
Емкость, напряжение4400 мА·ч / 48 Вт·ч, 11,1 В4800 мА·ч / 53 Вт·ч, 11,1 В
Вес (по нашему замеру)290 г291 г
Время работы при тестировании3 ч 05 м3 ч 07 м
Описание TOP-R519bp на сайте производителя пока отсутствует

Приводим характеристики аккумуляторов по данным программы Battery Monitor:

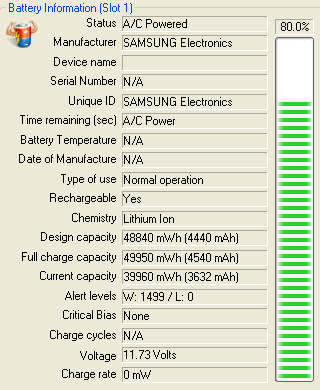

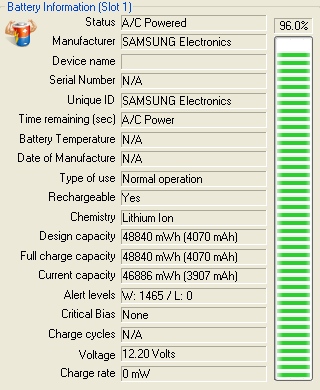

Аккумулятор AA-PB9NC6B: характеристики Аккумулятор TopON TOP-R519bp: характеристики
Аккумулятор Samsung AA-PB9NC6BАккумулятор TopON TOP-R519bp

Как видите, несколько бо́льшая заявленная емкость практически не сказалась на времени работы ноутбука, однако факт «работает не меньше» уже является достаточным основанием для выбора.

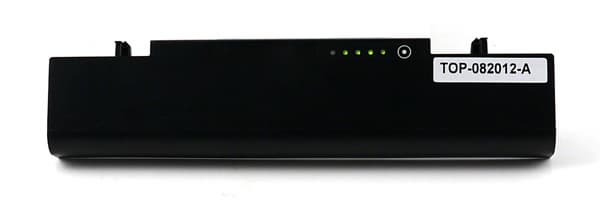

На внешней стороне этой модели аккумулятора TopON есть средство оценки степени заряженности без подключения к ноутбуку: это кнопка и линейка из пяти светодиодов — нажимаем (посильнее!) и смотрим, сколько зеленых кружочков загорелось. Штука полезная, особенно когда аккумулятор долгое время пролежал где-нибудь в столе; конечно, на штатных аккумуляторах из числа рассмотренных в статье ее нет, и жаль, что подобный индикатор был только на одном из доставшихся нам образцов TopON.

Аккумуляторы и блоки питания фирмы TopON для ноутбуков

ASUS F3Se

Это довольно старая модель ноутбука, и примененные в ней технологии еще не обеспечивали должного уровня энергоэффективности, поэтому время автономной работы при сравнимых емкостях как штатного, так и совместимых аккумуляторов получилось гораздо меньше, чем у более новых моделей. Штатная батарея приобретена вместе с ноутбуком, и хотя активно не использовалась, но от нее трудно ожидать особых подвигов.

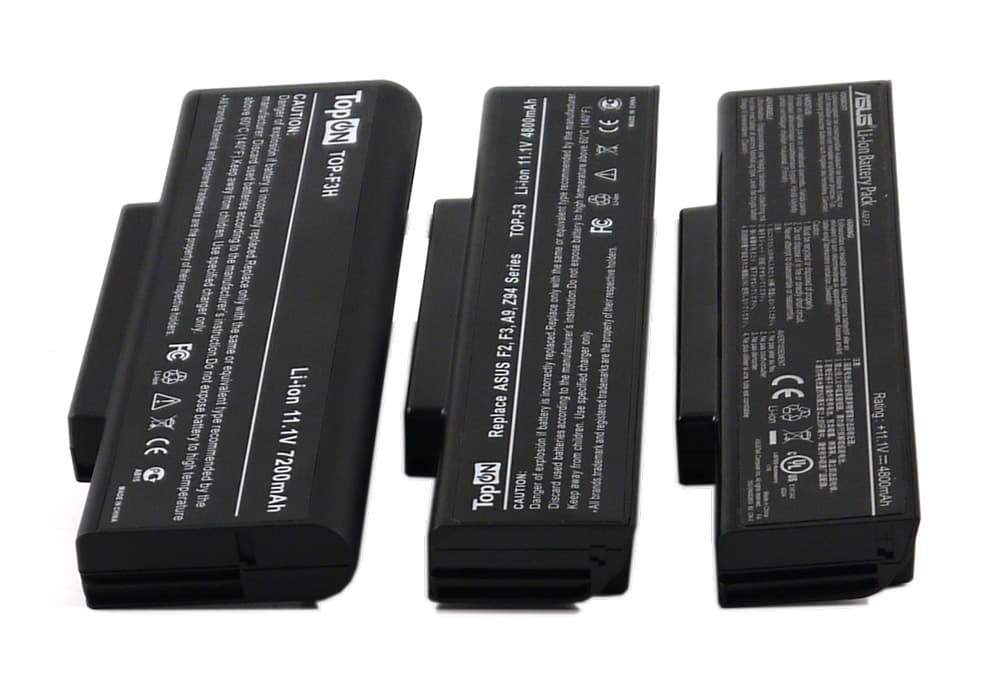

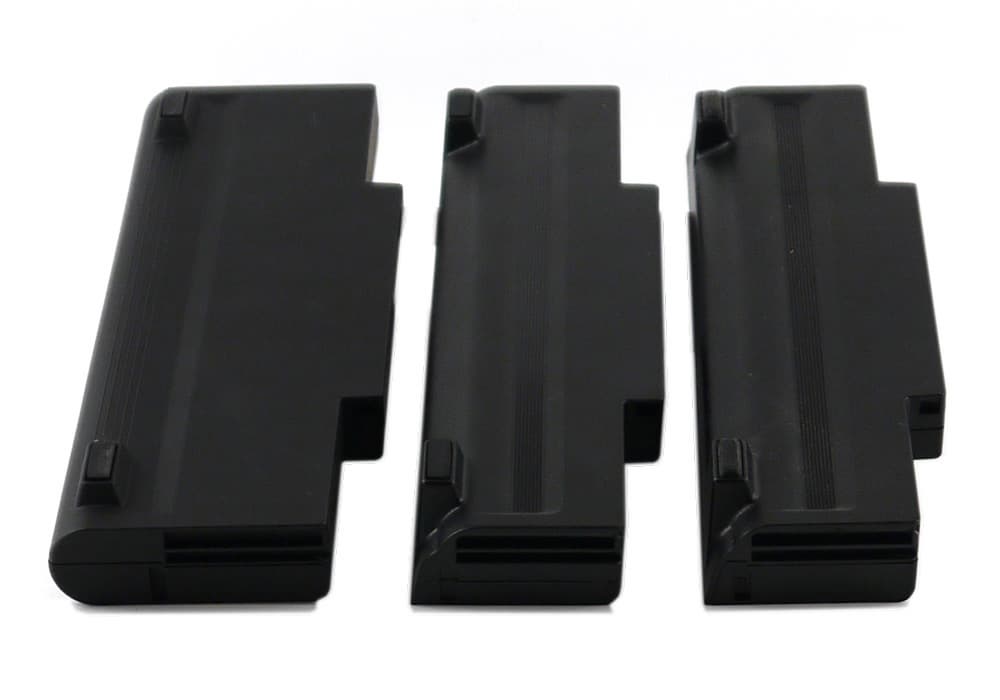

Аккумуляторы TopON TOP-F3H, TOP-F3 и ASUS A32-F3 Аккумуляторы TopON TOP-F3H, TOP-F3 и ASUS A32-F3
Слева и в середине на обоих снимках TopON, справа штатный

К нему мы протестировали два варианта батарей: обычной (TOP-F3) и повышенной (TOP-F3H) емкости. Они подходят и для ряда ноутбуков других производителей, полный список можно посмотреть на сайте производителя по ссылкам в последней строке таблицы.

У нашего образца TOP-F3 был существенный недостаток: установить его на место и извлечь получалось с трудом. Каких-либо посторонних включений типа облоя или заусенцев мы не обнаружили — всё сделано аккуратно; видимо, не совсем точно выдержан какой-то размер при штамповке пластикового корпуса. Не беремся судить, является ли это особенностью конкретного образца или такая неприятность будет у всех TOP-F3, просто отметим: у других тестируемых аккумуляторов, включая TOP-F3H, ничего подобного не наблюдалось, установка и извлечение были ничуть не сложнее, чем со штатными батареями.

Характеристики аккумуляторов
 Штатный A32-F3TopON TOP-F3TopON TOP-F3H
ТехнологияLi-ionLi-ionLi-ion
Емкость, напряжение4800 мА·ч / 53 Вт·ч, 11,1 В4800 мА·ч / 53 Вт·ч, 11,1 В7200 мА·ч / 80 Вт·ч, 11,1 В
Вес (по нашему замеру)333 г304 г425 г
Время работы при тестировании0 ч 54 м1 ч 02 м1 ч 42 м
 Описание на сайте производителяОписание на сайте производителя

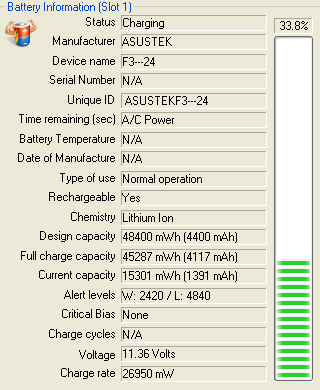

Приводим характеристики аккумуляторов по данным программы Battery Monitor:

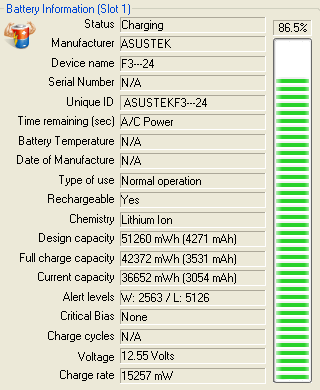

Аккумулятор A32-F3: характеристики
Аккумулятор ASUS A32-F3

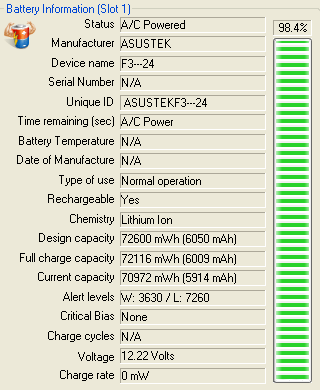

Аккумулятор TopON TOP-F3: характеристики Аккумулятор TopON TOP-F3H: характеристики
Аккумулятор TopON TOP-F3Аккумулятор TopON TOP-F3H

Естественно, поместить батарею увеличенной емкости в те же габариты не получилось, и аккумулятор TOP-F3H получился шире: его задний край на 14 мм выступает из корпуса ноутбука. Кроме того, получается довольно заметная прибавка в весе — около 100 г. Но всё это неизбежная расплата за большее время работы (причем заметно большее!), и негативный момент только один: аккумулятор на задней кромке ноутбука расположен рядом с парой USB-портов, и выступающий край батареи TOP-F3H может помешать установке широких USB-устройств. Но именно «может»: средней ширины флэшка Transcend JetFlash встала нормально.

Что же, соотношение времени работы для TOP-F3 и TOP-F3H вполне соответствует их заявленным емкостям, а вот разница между TOP-F3 и оригинальным аккумулятором не первой свежести, имеющим ту же заявленную емкость, получилась всего в восемь минут, что может вызвать недоумение. Однако если рассматривать не абсолютные, а относительные значения, то получится, что от новой совместимой батареи ноутбук проработал на 15% дольше, чем от старой «родной», и это уже вполне заметная разница.

ASUS A42F

Нельзя сказать, что этот ноутбук только что из упаковки, однако использовался он мало, и его аккумулятор можно считать вполне свежим.

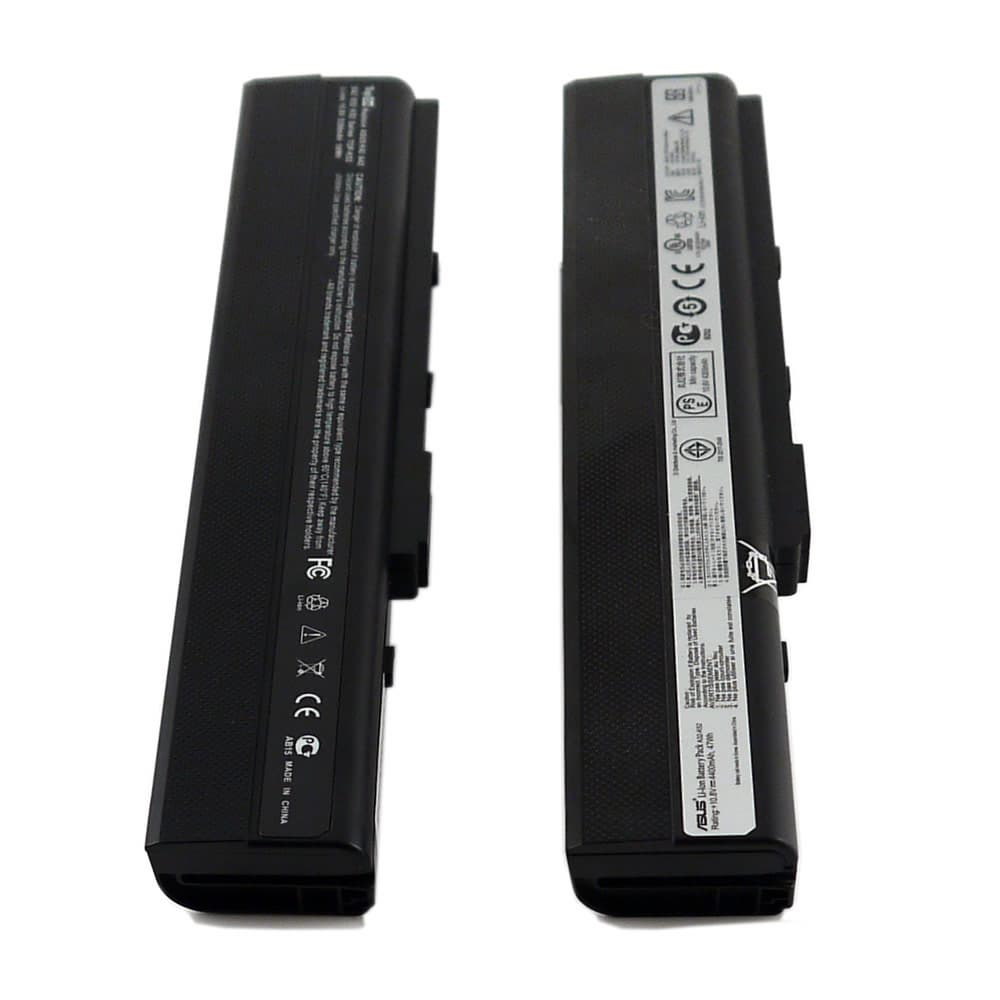

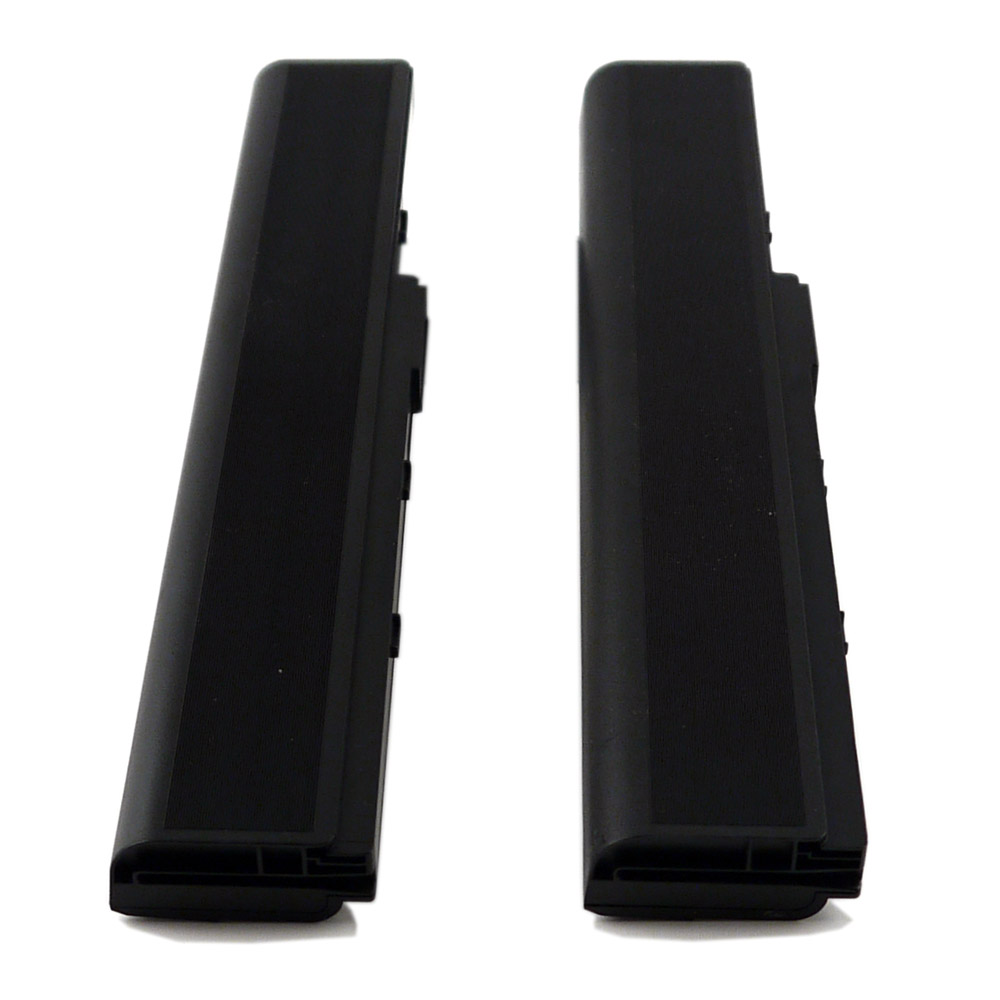

Аккумулятор TopON TOP-AC02 Аккумулятор ASUS A32-K52
Слева на обоих снимках TopON, справа штатный

Характеристики аккумуляторов
 Штатный A32-K52TopON TOP-K52
ТехнологияLi-ionLi-ion
Емкость, напряжение4400 мА·ч / 47 Вт·ч, 10,8 В5200 мА·ч / 56 Вт·ч, 10,8 В
Вес (по нашему замеру)322 г334 г
Время работы при тестировании2 ч 15 м2 ч 33 м
Описание TOP-K52 на сайте производителя отсутствует

Приводим характеристики аккумуляторов по данным программы Battery Monitor:

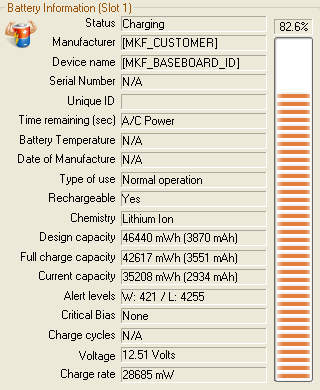

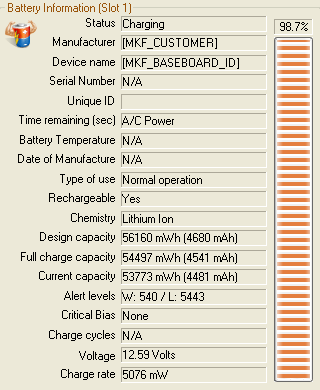

Аккумулятор A32-K52: характеристики Аккумулятор TopON TOP-K52: характеристики
Аккумулятор ASUS A32-K52Аккумулятор TopON TOP-K52

В данном случае мы получили близкую к прямой пропорцию между временем автономной работы и заявленными емкостями. Незначительная разница в весе особой роли не играет.

Выводы

Итак, по результатам нашего тестирования можно сделать однозначный вывод: предлагаемые фирмой TopON совместимые аккумуляторы для ноутбуков вполне пригодны для замены оригинальных. Единственное, что мы не можем сравнить — это срок службы. Но поскольку и те, и другие сделаны на основе литий-ионных батарей, технология изготовления которых в достаточной степени отработана, то можно ожидать, что никаких неприятных сюрпризов не будет — если, конечно, соблюдать правила эксплуатации и хранения аккумуляторов.

Есть и еще одно замечание: иногда производители устройств с автономным питанием (не только ноутбуков) встраивают в оригинальные аккумуляторы «систему опознавания свой/чужой», пытаясь бороться с использованием совместимых батарей — в инструкции TopON об этом упомянуто в отношении моделей Dell. Естественно, при разработке совместимых батарей этот факт учитывается, однако полную гарантию может дать только проверка работоспособности ноутбука с конкретной моделью совместимого аккумулятора — достаточно вставить батарею и включить аппарат.

Блоки питания

Тестировать БП оказалось даже сложнее, чем аккумуляторы: можно, конечно, подключить блок к лабораторной нагрузке, замерить выходное напряжение при разных токах, посмотреть уровень пульсаций и сравнить с оригинальной моделью, но подобные исследования имеют чисто теоретический интерес: гораздо более важной с практической точки зрения будет проверка на «живом» ноутбуке, параметры энергопотребления которого могут очень сильно меняться в зависимости от режимов работы.

Поэтому пришлось вновь обратиться к нашей методике тестирования ноутбуков, выбрав из нее тесты, связанные с максимальной производительностью — а значит, и с максимальным потреблением. Причем мы старались нагрузить блок питания «от всей души», озадачив ноутбук не только тестами, но еще и одновременной зарядкой аккумулятора.

Конечно, были сделаны измерения и на лабораторной нагрузке, в качестве которой выступал многофункциональный электронный эквивалент нагрузки Unicorn SL-300, позволяющий задавать и контролировать ток в широких пределах и с большой точностью. Была опробована долговременная (в течение 1,5 часов) работа БП при подключении его к лабораторной нагрузке при максимальном заявленном рабочем токе.

Доставшиеся нам блоки питания были в совершенно одинаковых корпусах, отличающихся от оригинальных, что вполне логично: если форма аккумуляторов, вставляемых в корпус ноутбука, должна быть строго индивидуальна для каждой модели, то с БП в этом плане можно допустить и некоторые вольности.

Блоки поставляются в retail-упаковке и комплектуются сетевыми шнурами (длина 1,4 м, сечение 3×0,75 мм²) с Г-образной евро-вилкой. Инструкции нет, да она особо и не нужна, есть только гарантийный талон.

TOP-SA01 (для Samsung)

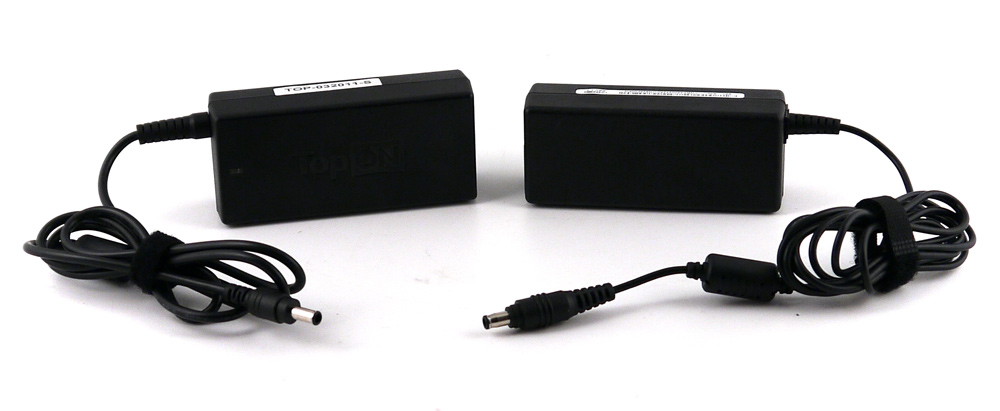

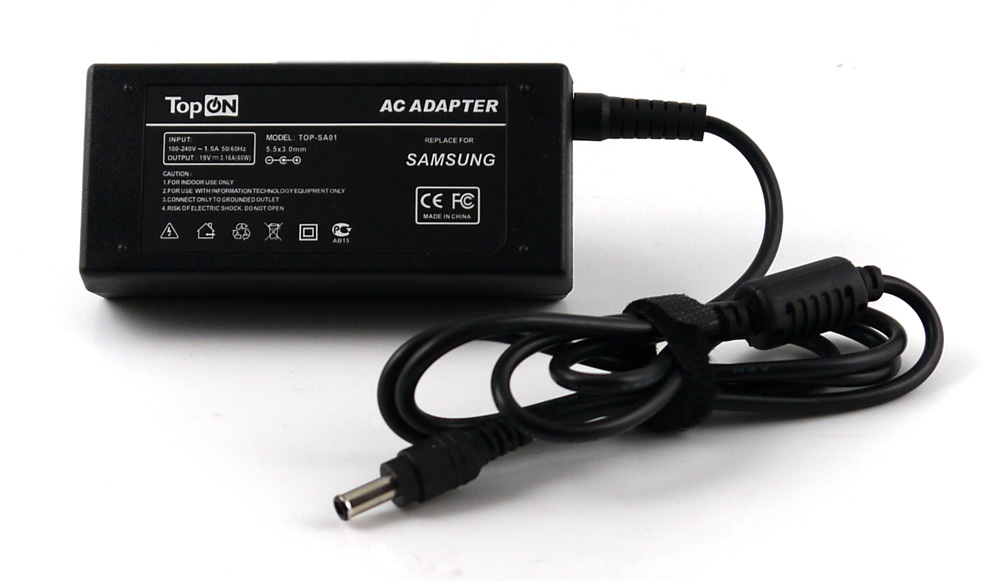

Блок питания TopON TOP-SA01
Слева TopON, справа штатный

Полный список ноутбуков, к которым подходит данный БП, можно посмотреть на сайте производителя.

Характеристики блоков питания
 Штатный CPA09-004ATopON TOP-SA01
Входные напряжение, ток100–240 В 50/60 Гц, 1,5 А (есть индикатор подключения к сети)
Выходные напряжение, ток19 В 3,16 А (60 Вт)
Размеры (по нашему замеру)109×46×31 мм110×51×31 мм
Вес (с выходным кабелем, по нашему замеру)241 г201 г
Выходной кабель175 см, с ферритовым кольцом, сечение 0,52 мм² (20AWG), фиксатор-липучка108 см, с ферритовым кольцом, сечение 0,82 мм² (18AWG), фиксатор-липучка
Разъем для подключения к ноутбукупрямой
Описание TOP-SA01 на сайте производителя

Длина рабочей части коннектора у БП TopON несколько больше, чем у «родного», и поначалу кажется, что разъем вставлен не до конца, но на подключение это совершенно не влияет.

То, что у TopON выходной кабель заметно короче, факт не очень приятный, но и не особо критичный (зато входной кабель у штатного БП на добрую треть короче, чем у совместимого); чуть бо́льшие размеры и уменьшение веса на 40 г тоже нельзя отнести к существенным моментам. Отрадно, что сечение проводов выходного кабеля TopON в полтора раза больше.

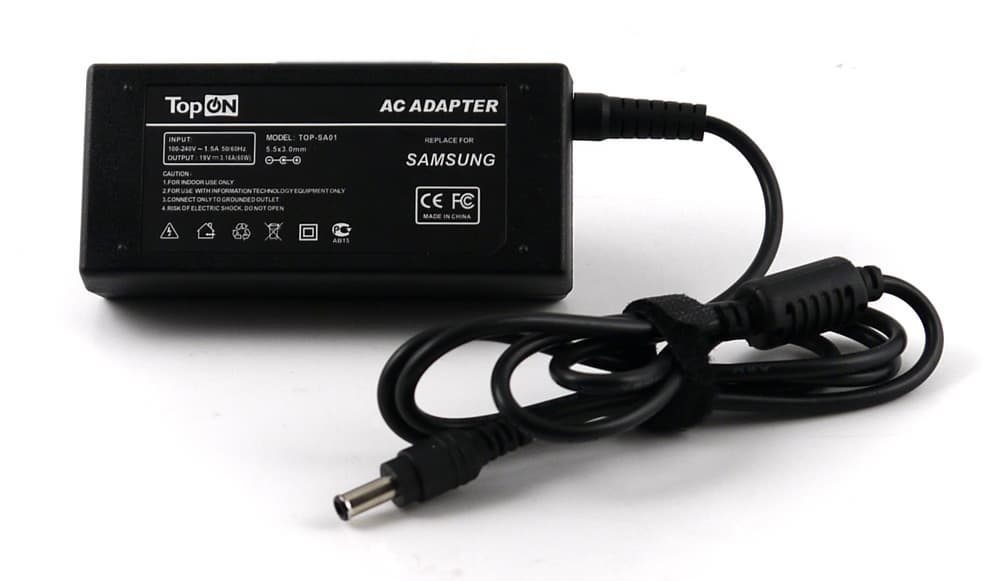

Блок питания TopON TOP-SA01

Исследования мы начали со стендовых испытаний; помимо значения выходного напряжения фиксировалось его изменение за 1,5 часа, а также нагрев блока питания. У обоих БП, помимо пульсаций частотой около 60 кГц, в каждый период есть кратковременные выбросы (положительные и отрицательные) — их величина тоже регистрировалась. В таблице приведены результаты:

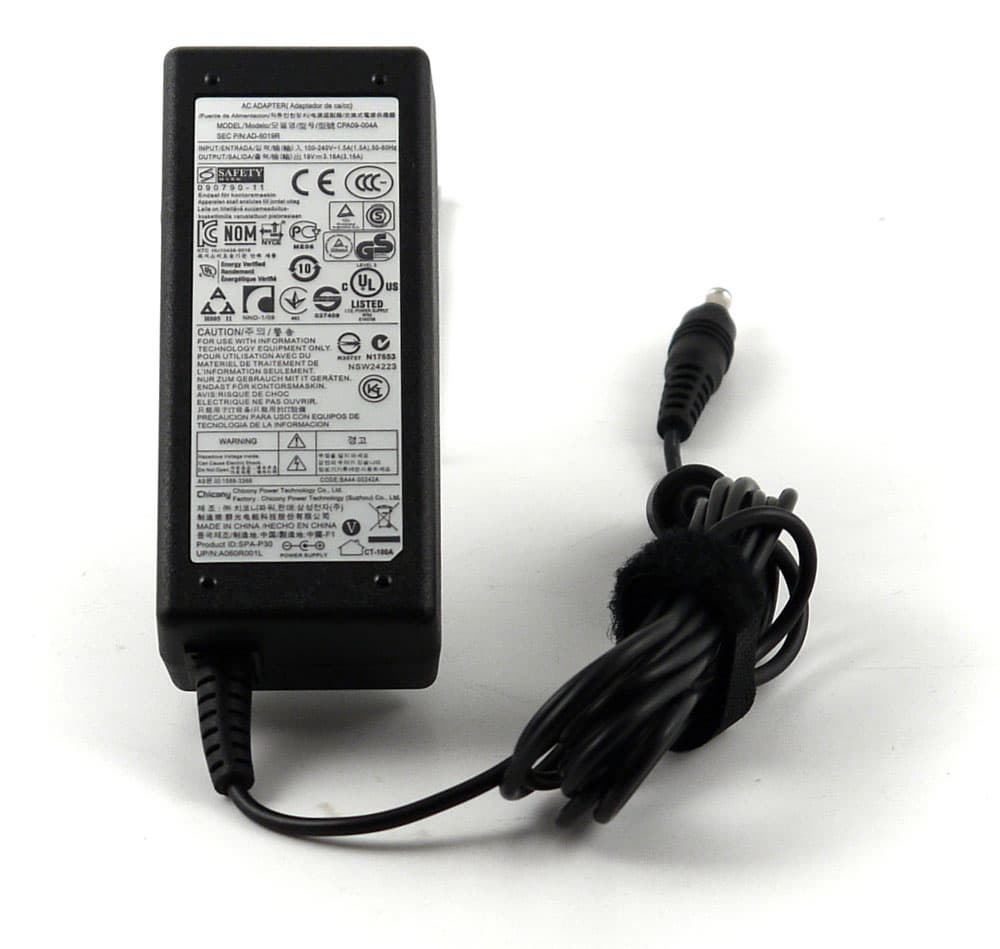

Блок питания Samsung CPA09-004A
 Штатный CPA09-004ATopON TOP-SA01
Напряжение без нагрузки19,2 В19,5 В
Напряжение при заявленном макс. токе 3,16 А18,6 В19,0 В
Изменение напряжения за 1,5 часаминус 0,1 Вв пределах погрешности измерений
Амплитуда пульсаций0,13 В0,17 В
Кратковременные выбросы (положительные / отрицательные)0,35 / 0,13 В0,7 / 0,5 В
Изменение пульсаций и выбросов за 1,5 часав пределах погрешности измерений
Нагрев за 1,5 часа работы при токе 3,16 Ана 13-14 °Cна 19-20 °C

Затем блок питания TopON был подключен к ноутбуку, на котором запускались тестовые приложения, требующие максимальной производительности и энергопотребления; эти тесты прошли без сбоев, максимальный нагрев БП составил 9-10 градусов выше комнатной температуры.

TOP-AC02 (для ASUS)

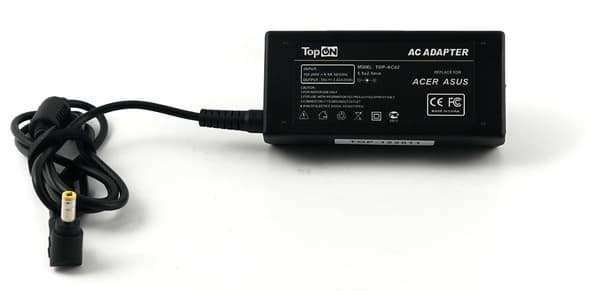

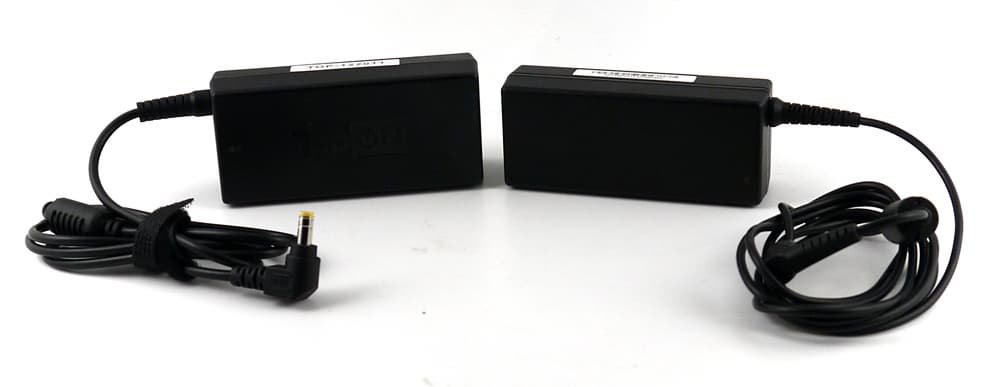

Блок питания TopON TOP-AC02
Слева TopON, справа штатный

Полный список ноутбуков, к которым подходит данный БП, можно посмотреть на сайте производителя.

Характеристики блоков питания
 Штатный ADP-65JHTopON TOP-AC02
Входные напряжение, ток100–240 В 50/60 Гц, 1,5 А (есть индикатор подключения к сети)
Выходные напряжение, ток19 В 3,42 А (65 Вт)
Размеры (по нашему замеру)108×46×30 мм110×51×31 мм
Вес (с выходным кабелем, по нашему замеру)222 г202 г
Выходной кабель170 см, с ферритовым кольцом, сечение 0,82 мм² (18AWG)108 см, с ферритовым кольцом, сечение 0,82 мм² (18AWG), фиксатор-липучка
Разъем для подключения к ноутбукуГ-образный
Описание TOP-AC02 на сайте производителя

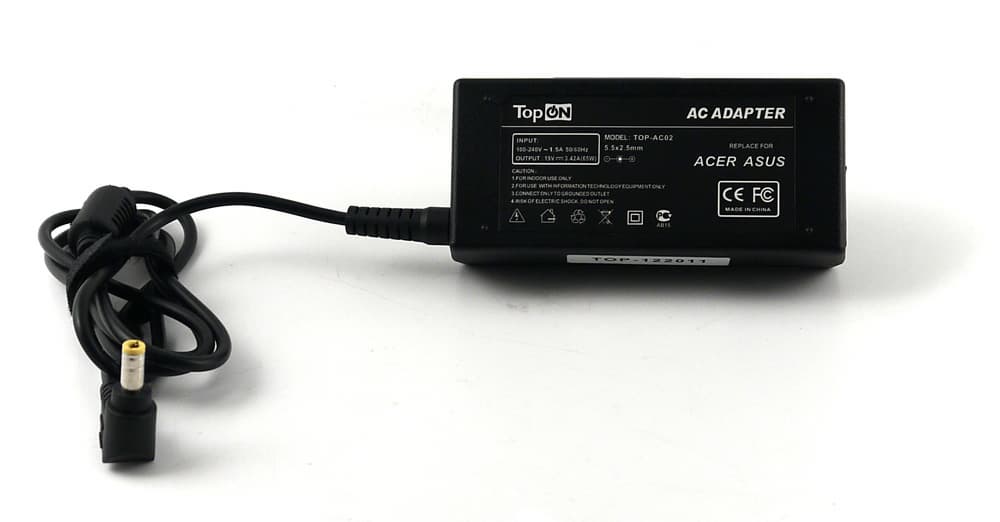

Блок питания TopON TOP-AC02

И на этот раз блок питания TopON чуть больше по размерам, но немного легче штатного; и вновь выходной кабель заметно короче, а вот входные кабели примерно одной длины — но всё это не слишком важно. Сечение выходных кабелей в данном случае одинаковое: ASUS, в отличие от Samsung, не стал экономить на проводах (зато сэкономил на фиксаторе-липучке).

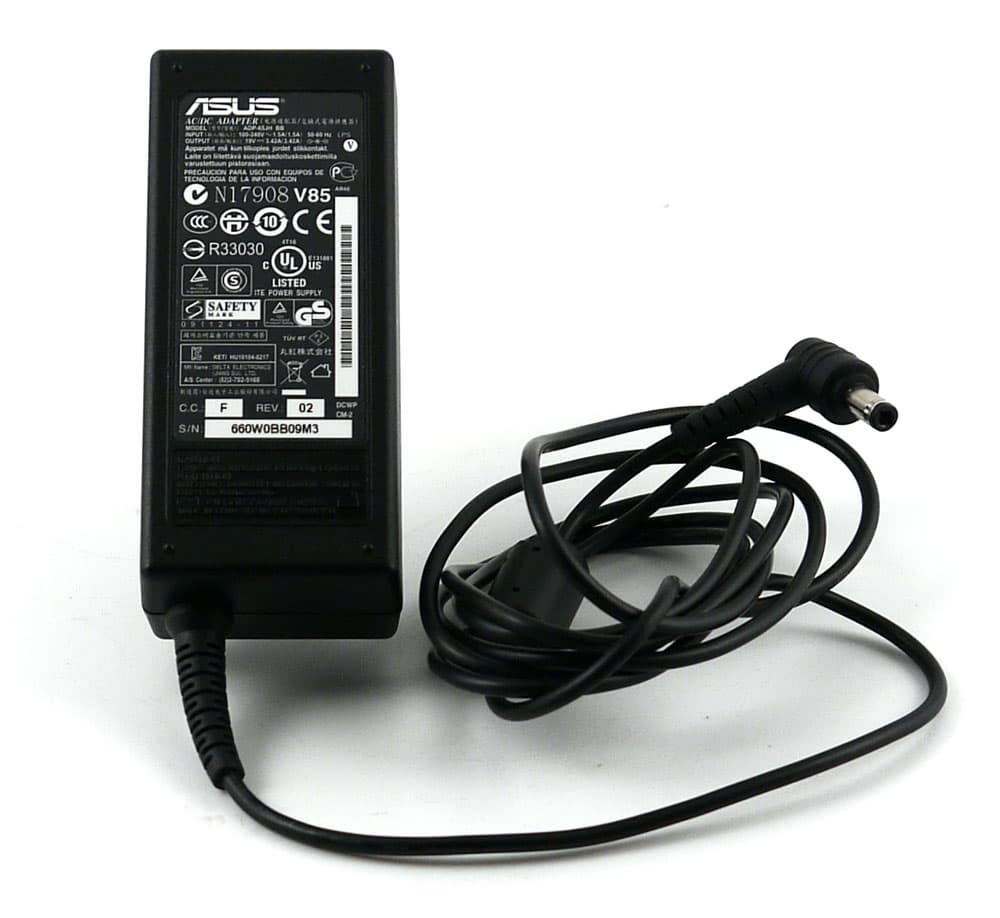

Блок питания ASUS ADP-65JH

Результаты стендовых испытаний:

 Штатный ADP-65JHTopON TOP-AC02
Напряжение без нагрузки19,2 В19,4 В
Напряжение при заявленном макс. токе 3,42 А18,5 В18,9 В
Изменение напряжения за 1,5 часав пределах погрешности измерений
Амплитуда пульсаций0,02 В0,3 В
Кратковременные выбросы (положительные / отрицательные)0,23 / 0,13 В1,7 / 1,2 В
Изменение пульсаций и выбросов за 1,5 часав пределах погрешности измерений
Нагрев за 1,5 часа работы при токе 3,16 Ана 17-18 °Cна 25-26 °C

Смущает лишь температурный режим блока питания TopON: за полтора часа нагрев составил 25-26 градусов выше комнатной температуры, однако на выходные параметры это никак не повлияло.

Проверка TOP-AC02 на ноутбуке: тесты с приложениями, требующими максимальной производительности и энергопотребления, прошли без сбоев. Максимальный нагрев при этом составил 10-11 градусов выше комнатной температуры.

В качестве дополнительного испытания мы попробовали подключить этот блок и к ноутбуку ASUS F3Se — разъем вполне позволяет сделать это, выходное напряжение тоже, хотя «родной» БП гораздо мощнее: 90 ватт вместо 65. Как и следовало ожидать, ноутбук вполне нормально отработал с офисными приложениями более 1,5 часов, одновременно заряжая батарею, но БП за это время нагрелся довольно сильно — на 12-13 градусов выше комнатной температуры (отметим: штатный блок питания в тех же условиях нагревается лишь немногим меньше). Но тесты с максимальной нагрузкой мы всё же проводить не стали, поскольку заявленная мощность блока питания TOP-AC02 почти на треть меньше, чем у штатного.

Аккумуляторы и блоки питания фирмы TopON для ноутбуков

Выводы

Тестирование подтвердило наше изначальное предположение: исследование в работе с ноутбуком является более показательным, чем с лабораторной нагрузкой — несмотря на заметно бо́льшие нагрев и уровень пульсаций при максимальной нагрузке во время стендовых испытаний, оба блока питания фирмы TopON достойно отработали тест с максимальной загрузкой ноутбука. И потому вывод тот же, что и для аккумуляторов: они вполне пригодны для замены оригинальных.

Цены

Средняя цена устройств в московской рознице составляет:

TOP-R519bp$40(15)
TOP-F3$46(12)
TOP-F3H$61(12)
TOP-K52$46(14)
TOP-SA01Н/Д(0)
TOP-AC02Н/Д(0)


Устройства предоставлены на тестирование производителем
