Блок питания Thermaltake Toughpower 1500 W (TP-1500M)

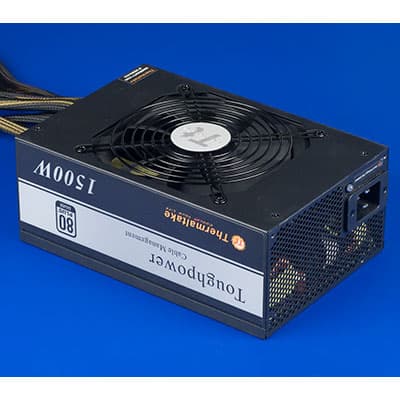

Внешний вид блока питания Thermaltake Toughpower 1500 W (TP-1500M)
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

В розничной сети представлен ассортимент блоков питания особо высокой мощности (1000 Вт и более). До недавнего времени у нас не было технической возможности полноценно протестировать такие продукты. Теперь такая возможность появилась и данным материалом мы открываем цикл статей, посвященный подобным устройствам.

Традиционно наша цель провести объективное тестирование путем измерения основных параметров, в том числе эргономических, с последующей оценкой потребительских качеств рассматриваемых продуктов. Разумеется, за читателями остается право самостоятельно сделать выводы на основе результатов измерений приводимых в обзоре.

Материалы по данной теме преследуют не только цель собственно протестировать блоки питания особо высокой мощности, но и обеспечить возможность сравнения их потребительских качеств как между собой, так и с менее мощными устройствами с целью определения наиболее оптимального источника питания применительно к использованию в системном блоке с комплектующими, имеющими средне-типичное или высокое, а возможно и экстремальное потребление.

Как обычно, мы не рекомендуем приобретать ту или иную модель, а только отмечаем насколько сбалансирован набор потребительских качеств у того или иного устройства, а также указываем особенности конкретных моделей.

С первым испытуемым блоком, который имеет выходную мощность 1500 Вт, мы познакомимся в данном материале. Это далеко не новинка, а весьма заслуженная модель от одного из наиболее активных вендоров на рынке компьютерных блоков питания — Thermaltake Toghtpower 1500.

Упаковка блока питания Thermaltake Toughpower 1500 W (TP-1500M)

Поставляется блок питания в цветастой картонной коробке весьма нескромных габаритов, что неудивительно, так как помимо самого БП, корпус которого имеет длину порядка 230 мм против стандартных 140 мм, приличное место внутри занимает набор проводов для подключения комплектующих.

Внешний вид самого БП не особенно оригинален — это большая черная коробка с серой вставкой сбоку. Из относительно оригинальных элементов только двухцветный светодиод на задней панели, который переключается с красного на зеленый при включении системы. Индикатор горит всегда при условии подачи питания. Кнопки отключения сетевого питания конструкцией не предусмотрено, но зато розетка на корпусе БП не вполне типичная, а в комплекте есть кабель с такой же нетипичной вилкой. Сделано это, по всей видимости, для повышения электробезопасноти, так как штатный кабель рассчитан на ток 25 А вместо 16 А у типовых кабелей.

Характеристики

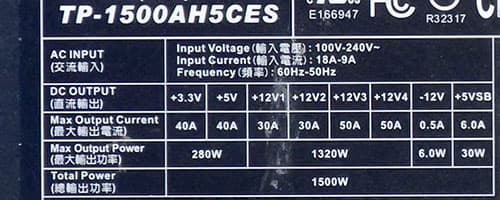

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 1320 Вт. Cоотношение мощности по шине +12VDC и полной мощности составляет 0,88, что является весьма средним показателем для современных решений подобной мощности.

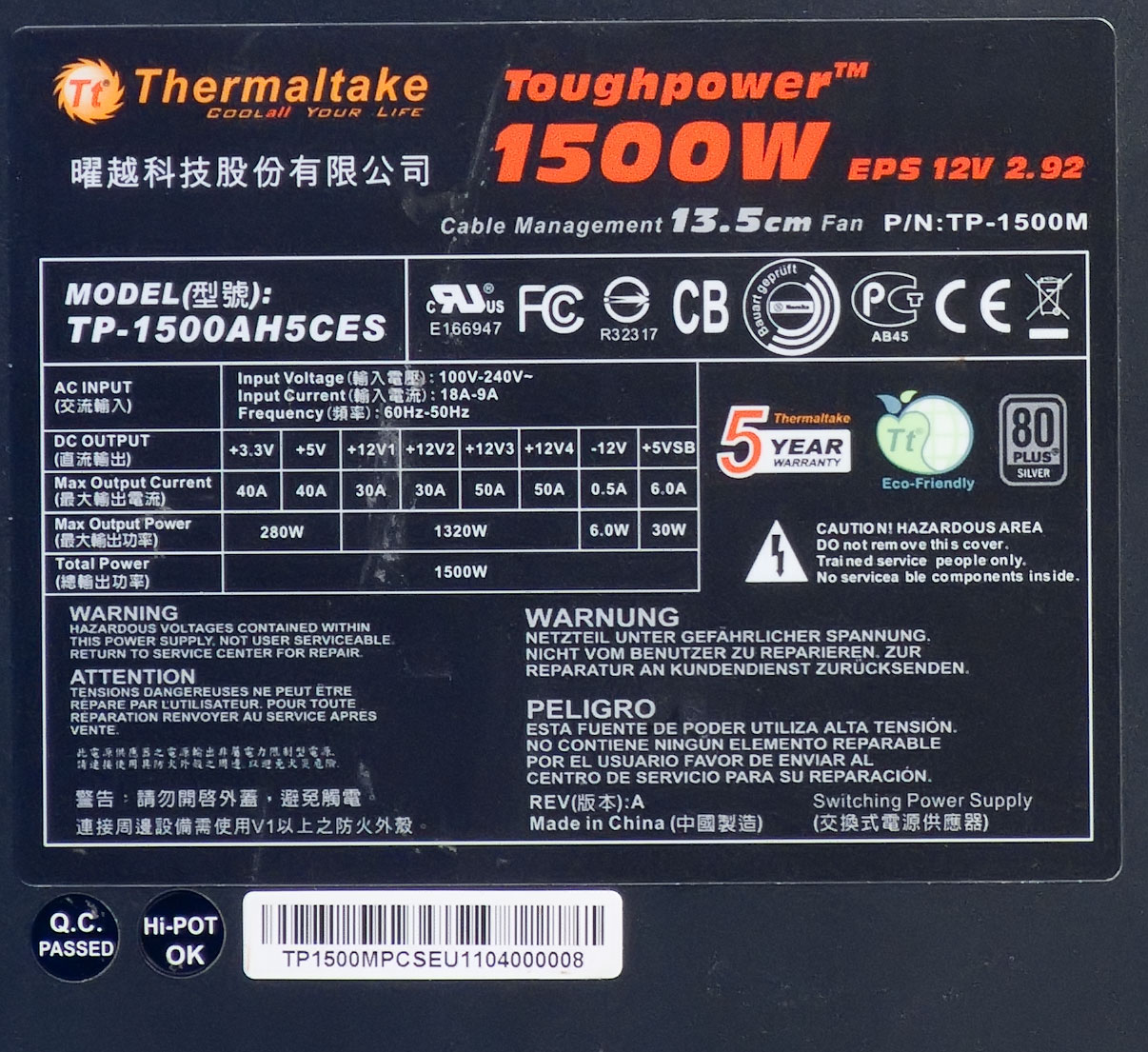

Характеристики блока питания Thermaltake Toughpower 1500 W (TP-1500M)

Длина проводов и количество разъемов

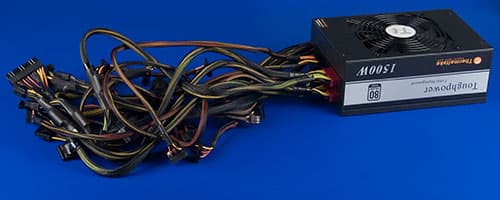

Провода и разъемы блока питания Thermaltake Toughpower 1500 W (TP-1500M)

Фиксированные
до основного разъема АТХ — 55 см
до процессорного разъема 8 pin SSI — 60 см
до процессорного разъема 8 pin SSI — 60 см
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 55 см, плюс еще 15 см до второго такого же разъема
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 55 см, плюс еще 15 см до второго такого же разъема
Модульные
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 55 см
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 55 см
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 55 см
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 55 см
до первого разъема SATA Power Connector — 55 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
до первого разъема SATA Power Connector — 55 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
до первого разъема SATA Power Connector — 55 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
до первого разъема Peripheral Connector (молекс) — 55 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
до первого разъема Peripheral Connector (молекс) — 55 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
до разъема питания FDD — 10 см

Наименование разъема Количество коннекторов Примечание
24 pin Main Power Connector1Монолитный
4 pin 12V Power Connectorнет
8 pin SSI Processor Connector2Один разборный
6 pin PCI-E 1.0 VGA Power Connectorнет
8 pin PCI-E 2.0 VGA Power Connector8Разборные
4 pin Peripheral Connector8Эргономичные
15 pin Serial ATA Connector12На 3 жгутах
4 pin Floppy Drive Connector1Переходник Molex-FDD

У данного блока питания используется так называемая модульная система подключения проводов с разъемами для питания комплектующих внутри системного блока. Данная конструкция позволяет снять неиспользуемые жгуты проводов, высвободив побольше места и придав более аккуратный вид внутренностям системного блока.

Количество разъемов является достаточным для любого разумного варианта использования. В качестве положительного момента стоит отметить ниличие трех жгутов с разъемами SATA Power, имеющие по четыре разъема каждый.

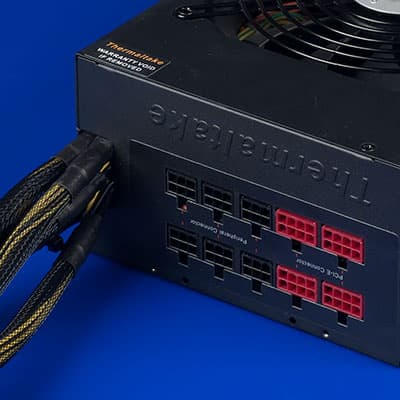

Вид разъемов блока питания блока питания Thermaltake Toughpower 1500 W (TP-1500M)

По поводу длины проводов до разъемов — она вполне стандартна для современных моделей. Длина проводов до разъема питания процессора несколько увеличена относительно стандартных 50 сантиметров и составляет порядка 60 сантиметров. Такой длины будет достаточно для практически любого корпуса с верхним расположением блока питания, также ее будет достаточно практически для всех корпусов типоразмера miditower с нижним расположением блока питания, но для корпусов типоразмера full tower и более габаритных длина проводов до разъема питания процессора может оказаться недостаточной.

Наличие двух разъемов питания процессора может оказаться вполне востребованным в случае использования данного блока питания при сборке мощной рабочей станции.

Система охлаждения

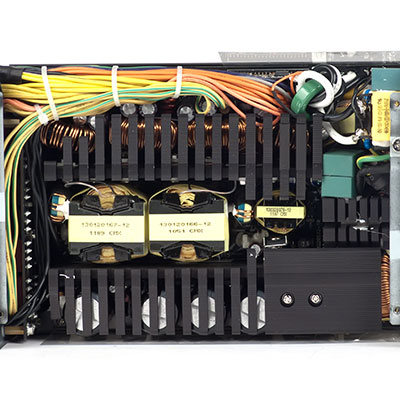

Вид платы блока питания Thermaltake Toughpower 1500 W (TP-1500M)

Под проволочной решеткой установлен нагнетающий вентилятор типоразмера 135 мм DFB132512H производства компании Yonglinxing Technology Co., Ltd.(YLTC). Данная модель вентилятора основана на подшипнике качения (шарикоподшипник) и имеет максимальную скорость вращения 1700 об/мин.

Конструкция радиатора блока питания Thermaltake Toughpower 1500 W (TP-1500M)

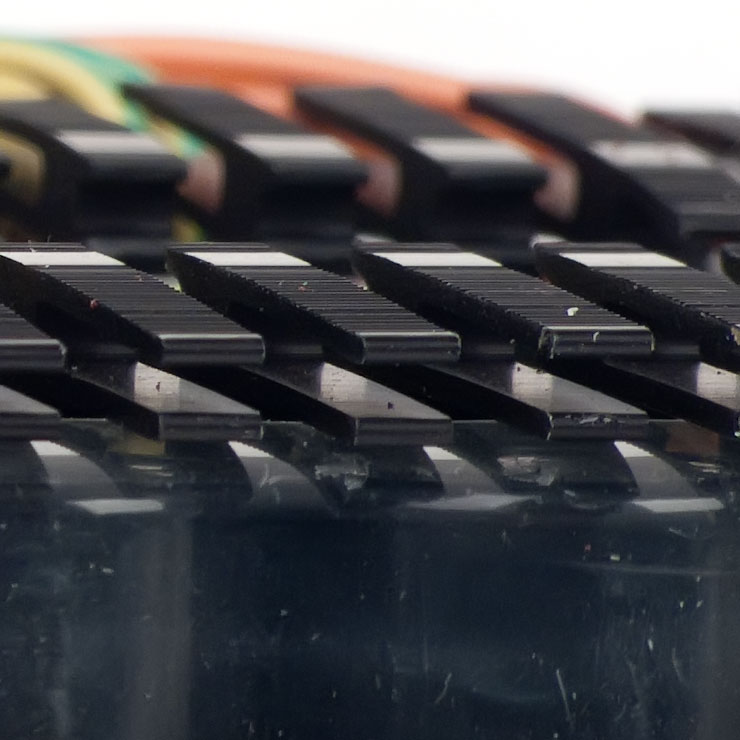

Основные полупроводниковые элементы установлены на двух крупных радиаторах с толщиной основания около 6 мм. Радиаторы имеют Г-образную форму, оребрение выполнено достаточно оригинально: лепестки выполнены не сплошными, а с продольным каналом, что в теории увеличивает площадь теплосъема. Правда, не факт, что от этого технического решения есть большой эффект в условиях такого плотного монтажа элементов.

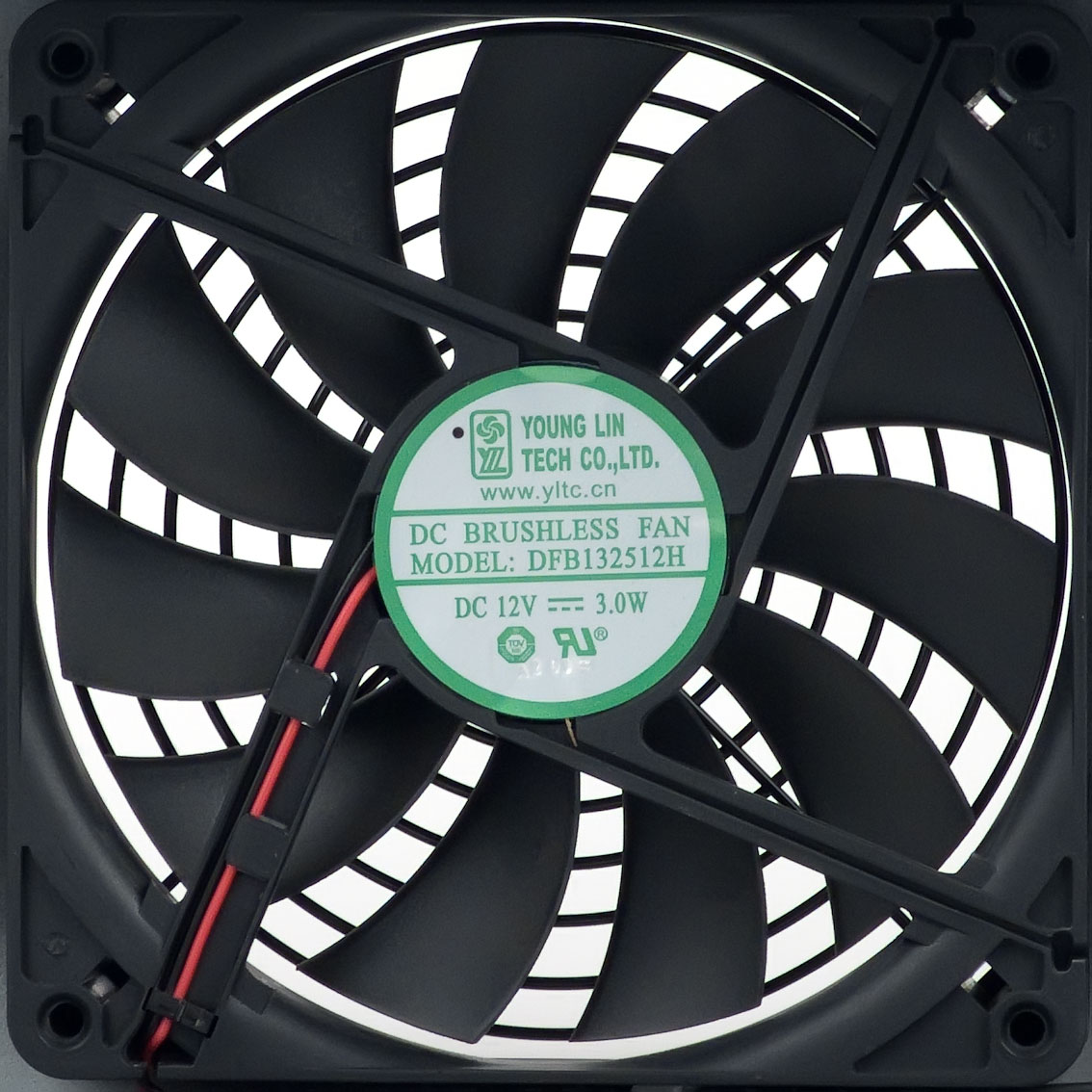

Вентилятор блока питания Thermaltake Toughpower 1500 W (TP-1500M)

Тестирование блока питания

Работа на максимальной мощности

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности в течение 20 минут. Такой тест с уверенностью позволяет удостовериться в работоспособности БП. В данном случае никаких проблем не возникло, значения напряжений имеют небольшие отклонения от номинала.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжение обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов, параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала

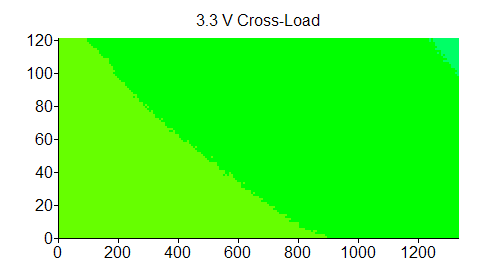

Отклонения по линии +3,3 VDC

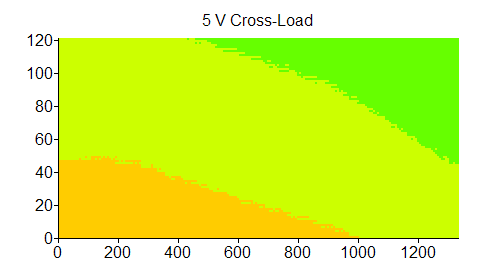

Отклонения по линии +5 VDC

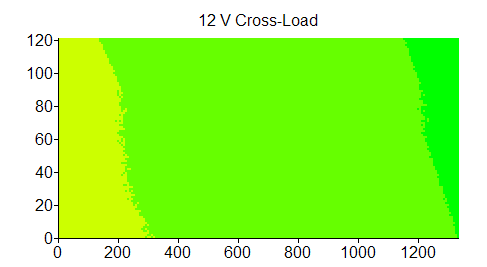

Отклонения по линии +12 VDC

У данной модели во всем протестированном диапазоне мощности отсутствуют отклонения свыше пяти процентов. Почти во всем диапазоне измеренным значениям напряжений удалось уложиться в три процента за исключением участка на низко-средней мощности для канала +5VDC — тут отклонения в пределах четрех процентов, что можно считать удовлетрорительным показателем.

При типичном распределении мощности по каналам выходные параметры блока питания находятся на хорошем уровне.

Очередной этап тестирования заключается в измерении полной мощности, подведенной к блоку питания, активной мощности, потребленной им, и в расчете коэффициента полезного действия и коэффициента мощности.

Согласно нашим измерениям КПД данного БП достигает значения свыше 90 процентов в диапазоне мощности от 400 до 900 ватт. Одновременно с этим КПД на низкой мощности составил около 57 процентов. График рассеиваемой мощности представляет собой достаточно плавную линию без резких изгибов, правда, после точки в 900 ватт его крутизна несколько увеличивается, что говорит об увеличении значения приращения рассеиваемой мощности.

С точки зрения эффективности преобразования, наиболее оптимальный диапазон эксплуатации данной модели составляет от 100 до 1000 Вт.

Измерение уровня шума

Начиная с данного материала мы переходим на новую методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-ЭКО, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

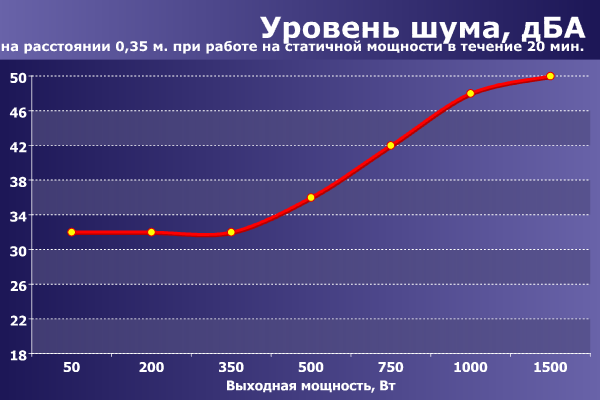

Данная модель имеет средний уровень шума в диапазоне до 500 Вт включительно при его расположении в ближнем поле, при более значительном удалении и размещении под столом в корпусе с нижним расположением БП, такой шум можно будет трактовать как находящийся на уровне ниже среднего. В дневное время суток в жилом помещении источник с подобным уровнем шума будет не слишком заметен, особенно на расстоянии метра и более, в офисном помещении он будет малозаметен, так как фоновый шум в офисах обычно выше, чем в жилых помещениях. В ночное время суток источник с таким уровнем шума бует хорошо заметен, спать рядом будет затруднительно.

На мощности в 1000 Вт блок питания приближается к отметке в 50 дБА, а при нагрузке в 1500 Вт ее достигает. Шум на такой мощности можно охарактеризовать как достаточно высокий. Находится в ближнем поле от такого источника шума долговременно уже некомфортно даже в условиях офиса. При более значительном удалении, источник также будет обращать на себя внимание, но уже раздражать в меньшей степени.

Для отдельной оценки шума, возникающего при работе электроники и вентилятора блока питания, мы также проводим измерение на минимальном расстоянии от корпуса блока питания как при работающем, так и при остановленном вентиляторе.

В данном случае уровень шума электроники минимален, основную лепту в общий уровень шума блока питания вносит работающий вентилятор.

Акустическую эргономику данной модель можно признать вполне удовлетворительной. Особенно с учетом высокой мощности блока питания.

Оценка потребительских качеств

Что мы получили в сухом остатке? Попробуем проанализировать. Большие габариты, из-за которых блок питания уместится далеко не в любой относительно компактный корпус типоразмера miditower. Для подключения комплектующих имеется очень много разъемов, а для типичного домашнего игрового компьютера с одной или максимум двумя видеокартами их слишком много. Конечно, часть проводов с разъемами отключаются и их можно убрать в коробку, но зачем тогда вообще нужен блок питания с такими возможностями, если ими не пользоваться? Длина проводов, особенно до разъемов питания процессора, не является рекордной и даже просто большой — она вполне типичная и ее будет достаточно для относительно компактнх корпусов типа miditower, а вот в чуть более габаритных корпусах уже могут возникнуть неудобства.

Электрические параметры не имеют особых проблем, в то же время нужно понимать, что в типичном игровом компьютере с одной видеокартой блок питания будет нагружен в лучшем случае на четверть своей максимальной мощности.

КПД на низкой мощности выглядит весьма удручающе, но это как раз вполне типично для блоков питания особо высокой мощности — они не слишком пригодны для работы на малых нагрузках. И тут в режиме невысокой нагрузки, соответствующей вебсерфингу, чтению текстов и простотра видео, КПД составляет существенно менее 80 процентов, что в переводе с русского на русский означает, что при работе блока питания выделяется относительно много энергии в виде тепла. Как показали наши измерения, наиболее высокая эффективность преобразования достигается блоком питания в диапазоне от 400 до 900 Вт, то есть получить такую мощность нагрузки при помощи системы с одной видеокартой будет достаточно сложно, особенно в штатном режиме при работе в обычных приложениях, а в не специальных тестовых утилитах.

Что интересно — при мощности 1000 Вт и более эффективность преобразования снижается, а рассеиваемая блоком питания мощность существенно увеличивается и на мощности 1500 Вт последняя составляет около 250 Вт, то есть как у четырех ламп накаливания мощностью 60 Вт. Светится блок питания, конечно, не начинает, но греется очень сильно. И в таком режиме работы ему требуется очень хороший приток воздуха, и даже при установке вентилятором вверх сутками напролет в таком режиме работать он, к сожалению, не сможет. То есть имеет место высокая термонагруженность блока питания при мощностях свыше 1000 Вт, а высокая плотность монтажа элементов никуда не денется и при меньшей мощности. Поэтому, если кому-то и нужна мощность в полтора киловатта, то есть смысл использовать пару блоков питания меньшей мощности, которые стоить будут почти столько же.

Что касается шума и акустической эргономики, то тут ситуация вполне типичная для блоков питания особо высокой мощности. Первая треть диапазона мощность характеризуется постоянным средним уровнем шума, после чего происходит достаточно плавный рост уровня шума до высоких значений, при которых находится рядом с БП становится не очень комфортно. Причем повышение уровня фонового звука при помощи, к примеру, музыки, помогает лишь частично. То есть при низкой и средне-типичной нагрузке, создаваемой типовым игровым компьютером шум блока питания будет на почти одинаковом среднем уровне. Хотя уровень шума компьютера в целом будет зависеть от его грамотного проектирования и настройки в целом. Поэтому, если необходим сверхнизкий уровень шума именно при невысокой нагрузке, то лучше обратить свое внимание на модели блоков питания мощностью 500-650, которые зарекомендовали себя с лучшей стороны в данном направлении.

В ходе эксплуатации также выявилась одна особенность, которая может осложнить эксплуатацию данной модели в быту. Она заключается в сильном броске тока при подключении блока питания к электросети. Бросок настолько сильный, что в момент его прохождения пропадает изображение на ЭЛТ-мониторе подключенном к той же розетке.

Итоги

Блок питания продемонстрировал недюжинные способности к выживанию: перегрузки и повышенный нагрев он вынес весьма стойко. В процессе эксплуатации выяснилось, что помимо защиты по мощности у данной модели реализована защита от повышенной температуры, которая срабатывала несколько раз после особенно жестких испытаний.

Если говорить о продукте и его качествах, то блок питания подобной экстремальной мощности можно применить разве что в такой же экстремальной системе с несколькими видеокартами и старшим процессором на топовой платформе или же в многопроцессорной рабочей станции.
