Обзор блока питания Super Power 480X производства компании Codegen Technology


Блоки питания производства китайской компании Codegen Technology пользуются популярностью у неискушенных пользователей благодаря относительно низкой стоимости, однако за время присутствия на российском рынке со стороны покупателей поступали справедливые нарекания на качество и параметры блоков питания этого производителя. Однако представители компании в последнее время неоднократно заявляли, что работа по улучшению технических и эргономических характеристик продуктов ведется и приносит положительный эффект.

В данный момент продукция компании Codegen Technology на российском рынке продается и продвигается исключительно под торговой маркой Super Power, это касается корпусов, блоков питания, а также любой другой продукции, производимой этой компанией. Останавливаться на причинах такой ситуации мы не будем, скажем лишь, что носят они исключительно юридический характер.

В этом году компания Codegen Technology анонсировала новую серию X-Power, в которой планируется выпускать блоки питания соответствующие версии 2.0 и старше стандарта ATX12V. Вот, что сообщает сайт производителя по этому поводу…

О начале выпуска новой серии блоков питания "X POWER"

Компания Codegen Technology Co. Ltd объявляет о начале выпуска новой серии блоков питания "X POWER" для комплектации корпусов системных блоков ПК. В состав серии входят модели XP-280W, XP-300W и XP-350W. Блоки питания данной серии отличаются от выпускаемых ранее аналогичных устройств повышенными характеристиками надежности и устойчивости.

Серия "X POWER" полностью отвечает запросам современных энергопотребляющих компонентов персональных компьютеров, таких, как мощные одно- и двухъядерные процессоры, видеоускорители и жесткие диски большой емкости.

Поставки корпусов с блоками питания новой серии "X POWER" начнутся в июле текущего года и будут доступны на российском рынке в сентябре. Новая серия заменит выпускаемые ранее модели 200Х-300ХХ. Отпускная стоимость корпусов, укомплектованных БП новой серии, не будет превышать стоимость корпусов, комплектовавшихся старой серией.

Стоит добавить, что к этой же серии относится блок питания Super Power 480X, который и является основным фигурантом этой статьи.

Итак, посмотрим непосредственно на сам блок.

Общее описание блока питания

Блок питания, предоставленный для тестирования, был упакован в картонную коробку, оформление которой выполнено в черно-белых тонах. Также этим БП могут комплектовать корпуса производства Codegen Technology.

Какой-либо комплект поставки отсутствовал, но, возможно, в розничной продаже ситуация с ним несколько отличается.

Блок питания выполнен из стали толщиной, примерно, 1мм, имеет анодированное покрытие серебристого цвета, его, в принципе, можно считать зеркальным. Само по себе покрытие немаркое, но следы от рук на нем иногда остаются.

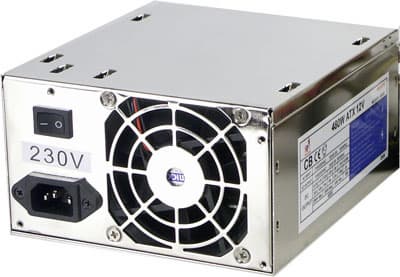

На лицевой панели БП расположены:

  • штампованное вентиляционное отверстие размером 75 на 75 мм
  • разъем для шнура питания
  • выключатель сетевого питания
  • указание допустимого напряжения питающей сети (230V)

На задней панели расположены:

  • штампованное вентиляционное отверстие размером 75 на 75 мм
  • отверстие для вывода проводов

Больше вентиляционных отверстий корпус блока питания не имеет.



Наклейка с данными о допустимых токах нагрузки по каналам расположена на боковой (правой) стенке корпуса.

Для данной модели БП производителем заявлены следующие параметры:

Напряжение 3,3 В 5 В 12 В 1 12 В 2
Максимальный ток 30 А 40 А 16А 18А
Максимальная мощность 235Вт 264Вт
480Вт

Внимательно изучив характеристики, заявленные производителем, можно заметить несоответствие суммы максимально допустимых токов по линиям 12В — 34А и максимальной мощности по общей шине 12В- 264Вт, что с учетом номинального напряжения соответствует 22 амперам. В принципе, у типовых блоков питания из Power Supply Design Guide такого несоответствия не наблюдается, однако многими производителями используется возможность установки ограничений по току линий 12В таким образом, что их сумма немного превышает общую максимальную мощность по шине 12В. Этим техническим решением достигается возможность питания от БП компьютера с потреблением энергии по линиям 12В в пропорции, отличающейся от типового БП из PSDG, но аналогичного по общей мощности шины 12В.

Корректным можно считать отклонение не более 10 процентов от максимальной мощности по шине 12В, то есть в нашем случае десять процентов от 22А составляет, с учетом округления в большую сторону, 3А, то есть вполне корректно было бы указать для данного БП 25А. Сумма токов же, указанная в нашем случае сильно завышена и только запутает неопытного пользователя или покупателя.

Подставим вместо мифической суммы 34А реальные 22А и посмотрим на параметры БП еще раз.

Напряжение 3,3 В 5 В 12 В
Максимальный ток 30 А 40 А 22 А
Максимальная мощность 235Вт 264Вт
480Вт

В общем, единственное замечание по заявленным параметрам относится к указанию максимального тока по шине 12В, остальная информация приведена в полном объеме, особых замечаний нет.

Что касается соответствия рассматриваемого БП конкретной версии стандарта ATX12V, то тут ситуация следующая:

Напряжение +3,3VDC +5VDC +12VDC(V1+V2)
300W ATX12V ver. 1.3 27А 26А 18А
300W ATX12V ver. 2.2 18А 12А 21A(8A+13A)
Super Power 480X 30А 40А 22A
400W ATX12V ver. 2.2 20А 14А 27A(14A+13A)

Как можно заметить, у данного БП наибольшее значение тока относится к шине 5В, что характерно для блоков питания, разрабатывавшихся в соответствии с ATX12V версии 1,3 и более ранних. Для блоков питания, разрабатывающихся с учетом версии 2.0 и старше ATX12V характерно наибольшее допустимое значение тока нагрузки по шине 12В. То есть фактически все-таки перед нами представитель более старого семейства ATX12V ver. 1.х. Однако энергетические возможности БП Super Power 480X по шине 12В позволяют сопоставить его с 300Вт типовым БП из PSDG ATX12V 2.2, причем тестируемый блок питания немного превышает его параметры.

Судя по заявленным характеристикам, данный БП можно использовать с большинством современных, в том числе, и достаточно мощных систем, а также с любыми системами на базе Athlon XP и материнскими платами, имеющими питание VRM процессора от шины 5В.

Блок питания Super Power 480X оснащен следующими разъемами и коннекторами:

  • 24 пиновый разъем АТХ, длина проводов до разъема — 49 см, при этом на них надет общий пластиковый экран, который со стороны разъема зафиксирован пластиковой стяжкой с термоусадочным уплотнителем поверх нее, а внутри корпуса БП только пластиковой стяжкой.
  • 4 пиновый разъем ATX12V, длина проводов до разъема 50 см, на расстоянии 40 см от корпуса БП установлена пластиковая стяжка
  • 8 пиновый разъем ATX12V, длина проводов до разъема 50 см, на расстоянии 40 см от корпуса БП установлена пластиковая стяжка
  • 2 коннектора для питания SATA устройств, длина проводов до первого разъема 50 см, до второго — плюс 15 см. На расстоянии 41 см от корпуса БП установлена пластиковая стяжка
  • 3 разъема типа Molex и один разъем питания FDD, длина проводов до первого разъема 50 см, до второго и каждого последующего по плюс пятнадцать сантиметров.
  • 4 разъема типа Molex и один разъем питания FDD, длина проводов до первого разъема 50 см, до второго и каждого последующего по плюс пятнадцать сантиметров

Итого, для питания устройств внутри системного блока предусмотрено:

  • 2 коннектора SATA
  • 7 разъемов типа Molex
  • 2 разъема FDD

Использованы провода сечением 18AWG, что вполне достаточно для данной мощности.

В блоке питания установлены два вентилятора Jamicon JF0825B1H производства Kaimei Electronic Corp. С максимальным током потребления 0,19А. Вентиляторы расположены на противоположных стенках корпуса БП и осуществляют его сквозную приточно-вытяжную вентиляцию.

Модель Тип подшипника Размер Макс. ток потребления Ном. частота вращения
Jamicon JF0825B1H двойной качения 80 мм 0,19 A 3000 об/мин

Часть сетевого фильтра установлена около сетевого разъема, а часть на основной печатной плате, в последней незанятым осталось одно место под конденсатор.

В высоковольтной части установлены два конденсатора производства HEC емкостью 680мкФ(200В), рассчитанных на максимальную температуру 105 градусов.

Радиаторы силовых элементов имеет форму, похожую на сдвоенную букву F, толщина оснований обоих радиаторов составляет 4 мм, высота 65 мм, размер в верхней части у радиатора ключевых транзисторов составляет 70 на 33 мм, толщина ребер 2 мм, их расположено по четыре с каждой стороны, Размер верхней части радиатора диодных сборок 95 на 33 мм, остальные параметры аналогичны радиатору ключевых транзисторов. Ребра расположены параллельно осям вентиляторов, данный фактор должен улучшить отвод тепла, как от радиаторов, так и от других сильно греющихся элементов в блоке питания.





В качестве основного контроллера использована микросхема SG6105D производства System General, на дополнительной плате, установленной на основной печатной плате под углом 90 градусов к ней, распаяна микросхема типа LM339N, выполняющая вспомогательные функции.

В выходных низковольтных каскадах установлены конденсаторы производства Su'scon емкостью 3300мкФ, рассчитанные на максимальную температуру 105 градусов, два дросселя на тороидальных сердечниках — групповой стабилизации и в канале 3,3В. Свободных посадочных мест, не занятых элементами, в данной части платы нет.

Один из вентиляторов подключен посредством двухпинового разъема, распаянного около основного контроллера, провод от второго вентилятора запаян непосредственно в плату.

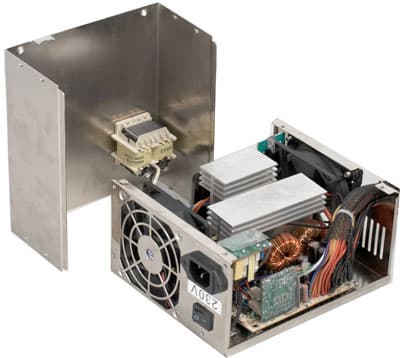

В продаже имеется еще одна версия данного блока питания, отличие которой заключается в наличии модуля пассивного PFC, а также местом подключения вентиляторов — они подключены через разъемы, установленные на дополнительной печатной плате.

Также стоит отметить, что как у первой, так и у второй версии этого БП, провода, относящиеся к шине 12В (желтого цвета), распаяны на основной печатной плате одной группой, то есть две линии 12 В, заявленные в данном БП, действительно мифические.

Тестирование блока питания

Проверка пульсаций проводилась при максимальной нагрузке на канал 12В.

3,3 В 5 В 12 В Мощность
10 А 10 А 22 А 347 Вт




Напряжение Допустимое значение пульсаций Измеренное значение пульсаций
50мВ 20мВ
12В 120мВ 130мВ

Значение пульсаций напряжения 5В находится в пределах нормы, а напряжение 12В немного превышает рекомендованные 120мВ. Этот факт, думаю, не добавит желающих приобрести данный БП.

Проверка стабильности напряжений проводилась на ряде выходных токов нагрузки, рассчитанном по принципу их комбинирования в пределах параметров, заявленных производителем, но в оригинальных пропорциях, составляющих 33, 66 и 100% по каждому каналу от вычисленного предельного значения, с учетом максимального энергопотребления по линии 12В. Также дополнительно были проведены измерения в двух произвольных комбинациях нагрузки. Как обычно, напряжения измерялись мультиметрами Fluke 111 класса True RMS.



Стабильность напряжения 3,3В явно неудовлетворительная, блок питания не может нормально выдержать нагрузку в 7А по донному каналу. Стабильность напряжения 5В можно признать условно удовлетворительной, поскольку в большинстве случаев отклонение от номинала не превышает пяти процентов. К стабильности напряжения 12В особых претензий нет, ее вполне можно признать хорошей.

Напряжение Среднее значение, В Максимальное отклонение от среднего значения, %
5,21 1,32
12В 12,24 3,01

Среднее значение напряжения 5В заметно завышено относительно номинала. Правда, максимальное отклонение (относительное) текущего значения напряжения от рассчитанного среднего значения весьма небольшое, что косвенно подтверждает, что перед нами все-таки блок питания, проектировавшийся в соответствии с ATX12V 1.x.

Для следующего этапа тестирования был использован компьютер следующей конфигурации:

При установке в корпус каких-либо сложностей, обусловленных конструктивными особенностями блока питания, не возникло.

Для тестирования использовались: утилита CPU RightMark в режиме Demo mode (90 минут) и игра FarCry (60 минут). В ходе тестирования отсутствовали зависания, перезагрузки, ошибки, одним словом, система работала стабильно.

Приложение12V min12V max
CPU RightMark11,8411,96
FarCry11,8111,99

Значение напряжений в пределах нормы, однако, могло бы быть и лучше.

Шум, издаваемый тестируемым блоком питания, весьма заметен даже в офисном помещении с несколькими работающими компьютерами, какие-либо схемы управления оборотами вентиляторов отсутствуют. Спектр шума, в основном, среднечастотный, раздражает не очень сильно (индивидуально).

Выводы

Блок питания продемонстрировал свои возможности... В принципе использовать данный БП можно, но вот много ли желающих найдется это делать с таким шумом системы охлаждения? А если еще учесть отклонения от номинала значений напряжений 3,3 и 5 В, то перед приобретением данного БП за цену более 50 у.е. (это его реальная цена на данный момент) стоит сильно задуматься.

Первое впечатление, произведенное этим блоком питания, было весьма положительным, этому способствовали и добротный корпус, и качественные вентиляторы, и наличие весьма мощных радиаторов, а также конденсаторов и других элементов вполне достойных номиналов, но в ходе тестирования первоначальное впечатление изменилось не в лучшую сторону. Остается надеяться, что компания Codegen Technology будет более тщательно подходить к проектированию и изготовлению блоков питания, поставляемых на российский рынок.

Средняя текущая цена (количество предложений) в московской рознице: Н/Д(0)



Блок питания Super Power 480X предоставлен московским офисом компании Codegen Technology Co.Ltd
