Блок питания Silverstone Strider Gold 550W (SST-ST55F-G)

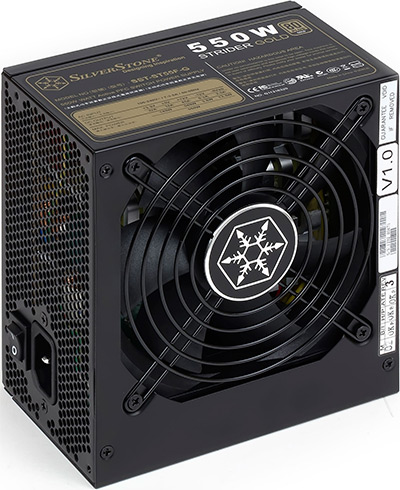

Внешний вид блока питания Silverstone Strider Gold 550W (SST-ST55F-G)
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

В серию блоков питания Strider Gold входят три модели мощностью от 550 до 1000 Вт. Одну модель с названием Strider Gold мы не так давно тестировали, но Strider Gold Evolution 750 относится к более дорогой серии Evolution, где протестированная модель на 750 Вт является младшей. Мы же сегодня познакомимся с младшим представителем «основной» серии Strider Gold — блоком питания SST-ST55F-G мощностью 550 Вт. Он характеризуется эксплуатационным диапазоном температуры от 0 до 40 градусов, наличием сертификата 80Plus Gold, а также использованием высококачественных японских конденсаторов. Внешний вид продукта вполне типичен: черный корпус, проволочная решетка черного цвета с серебристым логотипом и черный вентилятор. Дизайн ближе к минимализму, внешне продукт выглядит вполне привлекательно и стильно.

Упаковка блока питания Silverstone Strider Gold 550W (SST-ST55F-G)

Упаковка продукта представляет собой коробку средних размеров без ручки для переноски. Цветовая гамма, использованная в оформлении упаковки, представлена сочетанием черного, желтого и коричневого цветов. Дизайн упаковки можно охарактеризовать одним словом — бодрый; посмотрим, насколько упаковка соответствует содержанию.

Характеристики

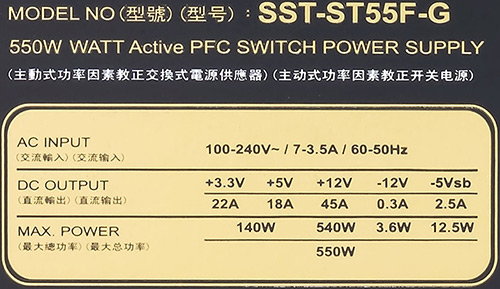

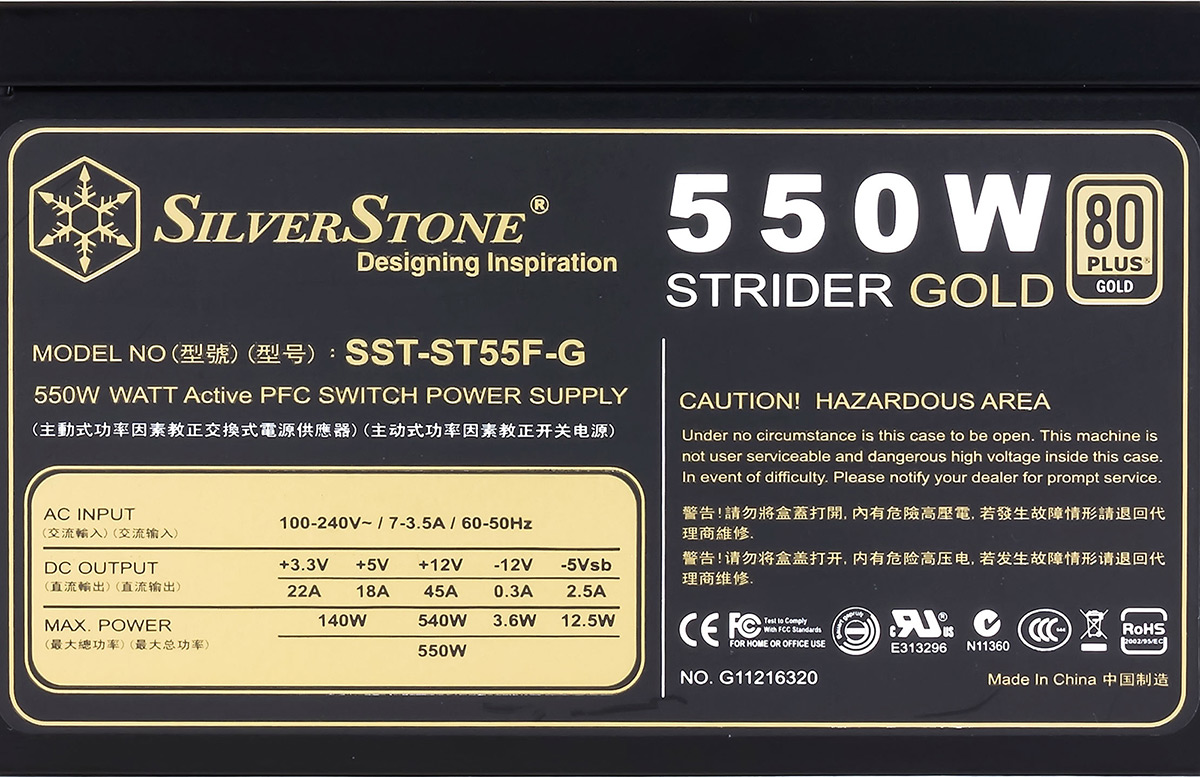

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 540 Вт (45 А). Соотношение мощности по шине +12VDC и полной мощности составляет 0,98 — это отличный показатель для блоков питания подобной мощности.

Характеристики блока питания Silverstone Strider Gold 550W (SST-ST55F-G)

Длина проводов и количество разъемов

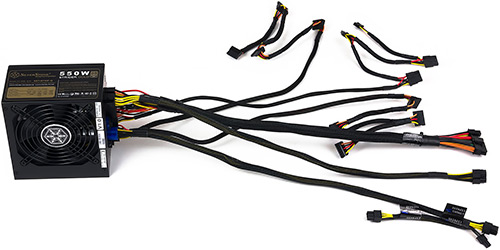

Провода и разъемы блока питания Silverstone Strider Gold 550W (SST-ST55F-G)

Модульные
до основного разъема АТХ — 55 см
до процессорного разъема 8 pin SSI — 55 см
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 55 см, плюс 15 см до разъема PCI-E 1.0 VGA Power Connector
до первого разъема SATA Power Connector — 50 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
до первого разъема SATA Power Connector — 50 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
до первого разъема Peripheral Connector («молекс») — 50 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема, плюс 15 см до разъема питания FDD

Наименование разъемаКоличество коннекторовПримечание
24 pin Main Power Connector1разборный
4 pin 12V Power Connectorнет
8 pin SSI Processor Connector1разборный
6 pin PCI-E 1.0 VGA Power Connector1
8 pin PCI-E 2.0 VGA Power Connector1разборный
4 pin Peripheral Connector3
15 pin Serial ATA Connector8на 2 жгутах
4 pin Floppy Drive Connector1

У данного блока питания используется так называемая модульная система подключения проводов с разъемами для питания комплектующих внутри системного блока. Данная конструкция позволяет снять неиспользуемые жгуты проводов, высвободив побольше места и придав более аккуратный вид внутренностям системного блока.

Стоит отметить, что у данной модели отключить можно абсолютно все провода. Подобное техническое решение может добавить определенное удобство при сборке системы, но не будем забывать, что у модульного подключения есть как сторонники, так и ярые противники. Очевидно, что последним блок питания с полностью отключаемыми проводами не подойдет. С другой стороны, эксплуатировать БП с отключенным основным разъемом питания ATX и разъемом питания процессора обычно не требуется, поэтому в большинстве моделей эти разъемы не отключаются.

Количество разъемов и их размещение на жгутах проводов если и не является оптимальным, то во всяком случае вплотную приближается к таковому на сегодняшний день для блока питания подобной мощности. Конечно, было бы несколько лучше, если бы разъемы SATA Power были распределены по трем жгутам (4+2+2), но это не настолько критичный фактор, чтобы придавать ему большое значение.

Длина проводов у данного блока питания средняя. Ее будет вполне достаточно для использования в корпусах типоразмера minitower, miditower и fulltower с верхним расположением БП, а также в компактных корпусах типоразмера miditower высотой в пределах 40 см с нижним расположением блока питания. В более габаритных корпусах с нижним расположением блока питания, возможно, окажется недостаточной длина проводов до коннектора питания процессора.

Система охлаждения

Вентилятор блока питания Silverstone Strider Gold 550W (SST-ST55F-G)

В блоке питания установлен вентилятор типоразмера 120 мм (AD1212MS-A71GL), имеющий, по данным производителя, максимальную скорость вращения 2050 оборотов в минуту. Вентилятор основан на подшипнике скольжения. Произведен вентилятор компанией ADDA Corporation.

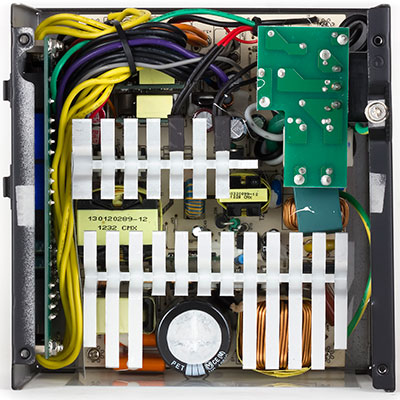

Вид платы блока питания Silverstone Strider Gold 550W (SST-ST55F-G)

Основные полупроводниковые элементы установлены на двух довольно габаритных радиаторах Т-образной формы с основанием толщиной около 4 мм. Радиаторы частично перекрывают расположенные рядом с ними элементы (трансформаторы, дроссели, конденсаторы), что затрудняет и ухудшает охлаждение последних. Радиаторы имеют постоянную толщину, что должно положительно сказаться на равномерности их прогрева и отводе тепла от расположенных на них элементов. Независимые преобразователи питания каналов +3.3VDC и +5VDC размещены на дочерних платах и дополнительных теплорассеивателей не имеют.

Тестирование блока питания

Работа на максимальной мощности

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности в течение 20 минут. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

В данном случае никаких проблем не возникло, значения напряжений имеют небольшие отклонения от номинала.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжение обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала

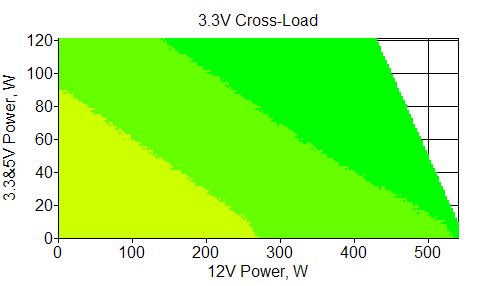

Отклонения по линии +3,3 VDC

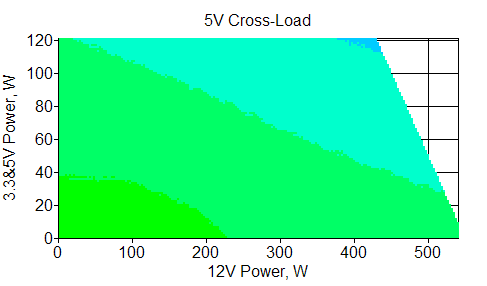

Отклонения по линии +5 VDC

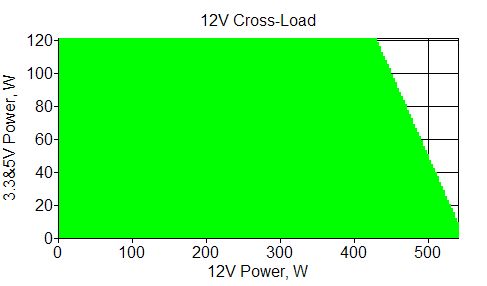

Отклонения по линии +12 VDC

У данной модели во всем протестированном диапазоне мощности отсутствуют отклонения свыше пяти процентов.

Электрические параметры данной модели находятся на хорошем уровне: отклонения по каналам +3,3VDC и +5VDC находятся в пределах трех процентов, по каналу +12VDC — в пределах одного процента во всем измеренном диапазоне мощности.

При типичном распределении мощности по каналам выходные параметры блока питания также находятся на хорошем уровне.

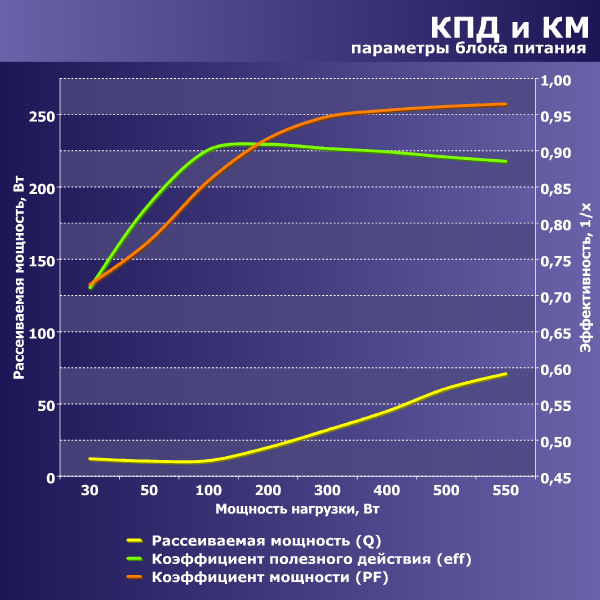

Очередной этап тестирования заключается в измерении полной мощности, подведенной к блоку питания, активной мощности, потребленной им, и в расчете коэффициента полезного действия и коэффициента мощности.

Согласно нашим измерениям, КПД данного БП достигает значения свыше 90 процентов в диапазоне мощности от 100 до 300 ватт, максимальное зарегистрированное значение составило около 91 процента на мощности 200 Вт. Одновременно с этим, КПД на мощности 50 Вт составил около 82 процентов, на мощности 35 Вт — около 71 процента. В целом, это хорошие показатели для современных блоков питания подобной мощности.

С точки зрения эффективности преобразования, наиболее оптимальный диапазон эксплуатации данной модели имеет верхнюю границу 500 Вт.

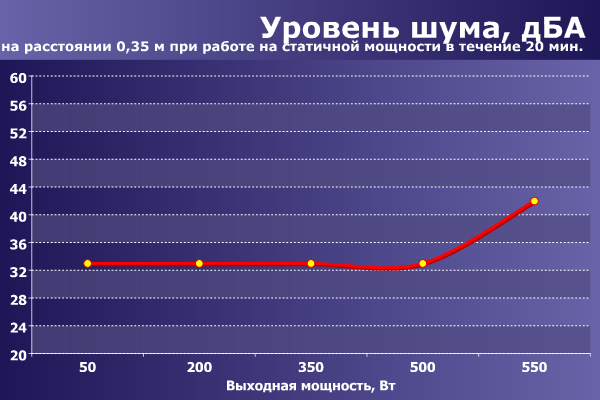

Измерение уровня шума

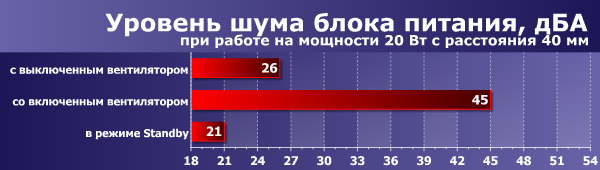

При подготовке данного материала мы продолжили использовать новую методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

Данная модель имеет средний уровень шума на мощности до 500 Вт включительно при расположении БП в ближнем поле; при более значительном удалении блока питания и размещении его под столом в корпусе с нижним расположением БП такой шум можно будет трактовать как находящийся на уровне ниже среднего. В дневное время суток в жилом помещении источник с подобным уровнем шума будет не слишком заметен, особенно на расстоянии метра и более, и тем более он будет малозаметен в офисном помещении, так как фоновый шум в офисах обычно выше, чем в жилых помещениях. В ночное время суток источник с таким уровнем шума будет хорошо заметен, спать рядом будет затруднительно.

На максимальной мощности — при нагрузке в 550 Вт — шум блока питания преодолевает эргономичный уровень в 40 дБА при условии настольного размещения, то есть при расположении блока питания в ближнем поле по отношению к пользователю. Ничего страшного в этом нет, так как в реальности «раскочегарить» блок питания до такого уровня будет весьма непросто, особенно если принять хотя бы минимальные меры по организации нормальной вентиляции в корпусе системного блока.

Можно оценить общий уровень акустической эргономики данной модели как находящийся на приличном уровне, то есть он лучше типичного среднего уровня, но и к решениям со сверхнизким уровнем шума данная модель не относится. В большинстве случае подобный уровень шума в типовых режимах расценивается обычными пользователями как относительно низкий. А при отсутствии какой-либо звукошумовой оптимизации компонентов компьютера шум БП не будет выделяться даже в режимах с повышенным потреблением.

Кроме того, есть группа пользователей, для которых важной характеристикой является не абсолютный уровень шума, а его изменение во времени в зависимости от потребляемой мощности и нагрузки на систему — для них данная модель может оказаться довольно интересной, так как обеспечивает одинаковый уровень шума в широком диапазоне мощности.

В данном случае уровень шума электроники минимален, основную лепту в общий уровень шума блока питания вносит работающий вентилятор.

Оценка потребительских качеств

С учетом розничной цены на зарубежных площадках можно прогнозировать розничную цену данного блока питания на территории России от 3800 рублей. В таком случае можно признать потребительские качества модели довольно неплохими, но без особых откровений. Прежде всего к основным недостаткам относится акустическая эргономика, находящаяся лишь на среднем уровне; электрические характеристики БП хоть и вполне достойные, но с такой конструкцией могли быть и лучше; список замыкают относительно короткие провода. Возможно, кто-то посчитает акцентирование внимания на подобные моменты придирками, но при весьма высокой стоимости продукта, который по сути претендует на премиальный сегмент, очень важно уделять пристальное внимание комплексному набору потребительских качеств, который и складывается из мелочей.

Данная модель может оказаться неплохим вариантом для установки в компактные корпуса, так как имеет стандартную длину 140 мм и полностью съемные провода, что повышает удобство монтажа в стесненных условиях. Также отметим невысокое тепловыделение устройства, что актуально для корпусов, устанавливаемых в различные ниши.

Итоги

Блок питания оставил о себе вполне приятное впечатление, если не учитывать его предполагаемую розничную цену — точнее, наполнение продукта потребительскими качествами за эти деньги.

Внутреннее устройство БП производит хорошее впечатление: вполне современная схемотехника, приправленная большими радиаторами и японскими конденсаторами. Вентилятор применен, возможно, не самый оптимальный, но он вполне справляется со своими обязанностями. Также отметим высокую нагрузочную способность шины +12VDC, которая позволяет утилизировать 98 процентов общей мощности блока питания.

Средняя текущая цена (количество предложений)
Блок питания Silverstone Strider Gold 550W (SST-ST55F-G)
Н/Д(0)


Блок питания Silverstone Strider Gold 550W (SST-ST55F-G) предоставлен на тестирование производителем



4 декабря 2012 Г.
