Блок питания Seasonic G-750 (SSR-750RM)

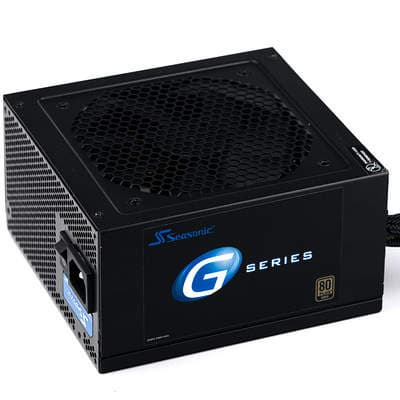

Внешний вид блока питания Seasonic G-750 (SSR-750RM)
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

Ранее мы уже знакомились с младшим представителем серии G блоков питания компании Seasonic в лице G-360, однако это было еще до модернизации всех представителей серии, в ходе которой вентиляторы ADDA на подшипниках качения были заменены на аналоги производства Honghua с гидродинамическими подшипниками. В обзоре Seasonic S12G-450 мы выяснили, что подобная замена действительно несколько снижает уровень шума при работе на средней мощности.

На этот раз мы рассмотрим и протестируем старшую модель данной серии — G-750, которая имеет выходную мощность 750 Вт, сертификат 80Plus Gold, а все установленные конденсаторы произведены японскими компаниями.

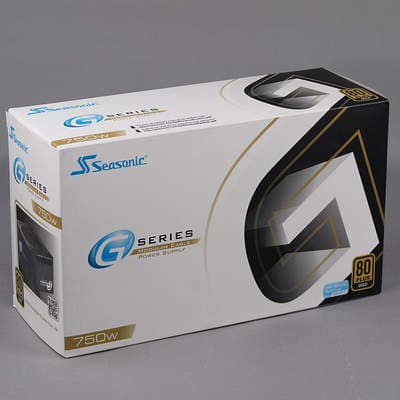

Поставляется блок питания в упаковке, предназначенной для розничной продажи и представляющей собой коробку из плотного неокрашенного картона, поверх которой надета суперобложка с цветной полиграфией. На толщине картона тут никто не экономил — коробка имеет достаточную прочность.

Упаковка блока питания Seasonic G-750 (SSR-750RM)

Корпус блока питания имеет черное матовое покрытие с мелкой фактурой. Довольно оригинально выглядит штампованная, а не проволочная, как у подавляющего большинства современных моделей, решетка. Но вообще, многие продукты компании Seasonic имеют именно штампованную решетку с сотовой структурой и достаточно большой полезной площадью, которая по данному параметру мало уступает проволочным решеткам. Возможно, идея использования именно штампованной решетки заключается в повышении общей жесткости конструкции и снижении паразитных призвуков, появляющихся из-за вибраций.

Характеристики

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 744 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет 0,992, что является отличным показателем.

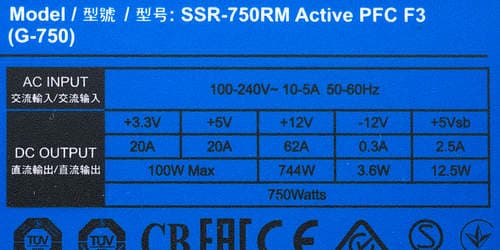

Характеристики блока питания Seasonic G-750 (SSR-750RM)

Длина проводов и количество разъемов

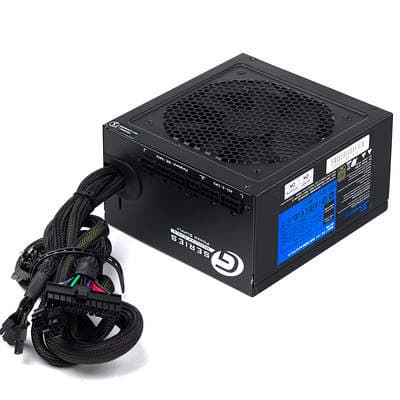

Провода и разъемы блока питания Seasonic G-750 (SSR-750RM)
Фиксированные
до основного разъема АТХ — 55 см
до процессорного разъема 8 pin SSI — 53 см
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 58 см, плюс еще 10 см до второго такого же разъема
Модульные
до процессорного разъема 8 pin SSI — 67 см
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 55 см, плюс еще 10 см до второго такого же разъема
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 55 см, плюс еще 10 см до второго такого же разъема
до первого разъема SATA Power Connector — 40 см, плюс 12 см до второго, еще 12 см до третьего и еще 12 см до четвертого такого же разъема
до первого разъема SATA Power Connector — 40 см, плюс 12 см до второго, еще 12 см до третьего и еще 12 см до четвертого такого же разъема
до первого разъема SATA Power Connector — 30 см, плюс 12 см до второго такого же разъема
до первого разъема Peripheral Connector («молекс») — 40 см, плюс 12 см до второго и еще 12 см до третьего такого же разъема
до первого разъема Peripheral Connector («молекс») — 30 см, плюс 12 см до второго такого же разъема

Наименование разъема Количество коннекторов Примечание
24 pin Main Power Connector1разборный
4 pin 12V Power Connectorнет
8 pin SSI Processor Connector2один разборный
6 pin PCI-E 1.0 VGA Power Connector
8 pin PCI-E 2.0 VGA Power Connector6на 3 шнурах
4 pin Peripheral Connector5эргономичные
15 pin Serial ATA Connector10на 3 шнурах
4 pin Floppy Drive Connector1через переходник

Фактически, данная модель укомплектована двумя наборами проводов: для использования в компактном корпусе и для использования в полноразмерном корпусе. С учетом стоимости продукта, это весьма удачное решение. Таким образом, длина проводов позволяет использовать данную модель в достаточно габаритных корпусах вплоть до full tower, а при необходимости размещать этот БП в компактных корпусах типа Node 304. Последнее весьма актуально, так как длина корпуса данной модели составляет стандартные 140 мм, а в компактных корпусах длина блоков питания часто сильно ограничена.

Возможно, для полного счастья не помешал бы еще один шнур с пятью разъемами SATA Power или же просто длинный шнур с 1-2 разъемами SATA Power для подключения оптического привода.

Система охлаждения

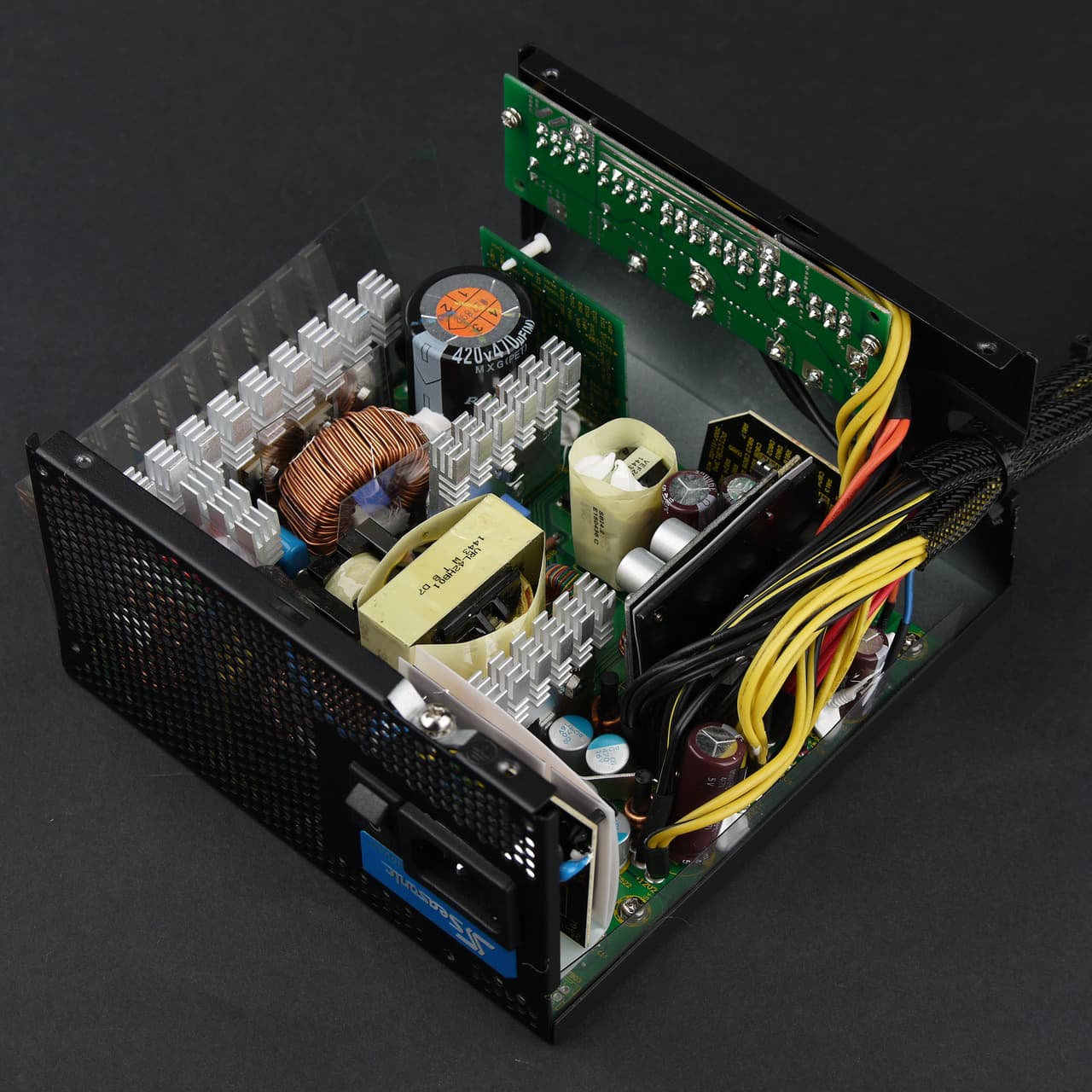

Вид платы блока питания Seasonic G-750 (SSR-750RM)

Полупроводниковые элементы высоковольтных цепей размещены на двух компактных радиаторах. Транзисторы синхронного выпрямителя размещены на обратной стороне печатной платы и охлаждаются именно за счет последней (на лицевой стороне платы установлен небольшой теплоотвод). Независимые источники +3.3VDC и 5VDC установлены на дочерней печатной плате и имеют дополнительный теплоотвод в виде большой пластины, прижатой к полупроводниковым элементам.

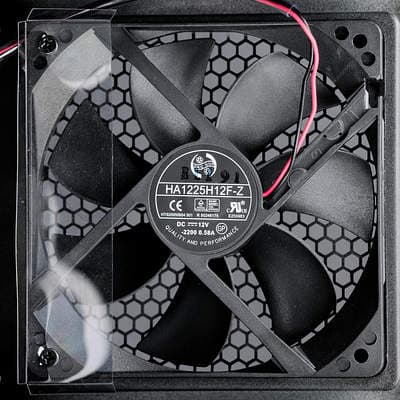

Вентилятор блока питания Seasonic G-750 (SSR-750RM)

В блоке питания установлен вентилятор HA1225H12F-Z, который, судя по маркировке производителя, основан на гидродинамическом подшипнике и имеет скорость вращения 2200 об/мин. Это указано на наклейке и совпадает с данными, размещенными на сайте изготовителя. Вентилятор произведен компанией Dongguan Honghua Electronic Technology.

Конденсаторы в блоке питания установлены производства японских компаний: Rubycon и Nippon Chemi-Con. Набор производителей весьма представительный, что не может не радовать. Также в БП установлено некоторое количество полимерных конденсаторов.

Тестирование блока питания

Работа на максимальной мощности Seasonic G-750 (SSR-750RM)

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

В данном случае никаких проблем не возникло, значения напряжений от номинала отклоняются несильно.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала

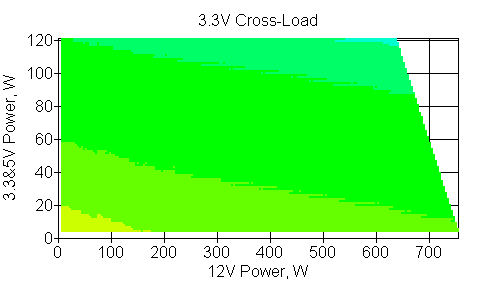

Отклонения по линии +3.3 VDC

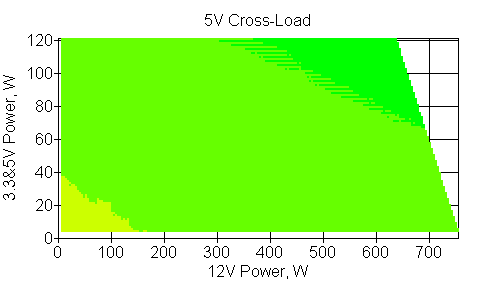

Отклонения по линии +5 VDC
Отклонения по линии +12 VDC

У данной модели во всем протестированном диапазоне мощности отсутствуют отклонения свыше пяти процентов. При типичном распределении мощности по каналам отклонения напряжений по основным каналам не превышают трех процентов. По каналу +12VDC отклонения и вовсе в пределах двух процентов от номинала в сторону увеличения абсолютных значений, что для современных видеокарт существенно менее критично, чем в случае уменьшения абсолютного значения питающего напряжения. Нагрузочная способность данного канала высокая.

Во время очередного этапа тестирования мы измеряем параметры электросети переменного тока, к которой подключен исследуемый блок питания, при работе последнего на постоянной мощности. На основании полученных данных рассчитываются параметры, определяющие экономичность и эффективность источника питания.

Экономичность блока питания
рассеиваемая только блоком питания мощность
Рассеиваемая мощность Seasonic G-750 (SSR-750RM)

Экономичность рассматриваемой модели находится на очень хорошем уровне. 60 Вт этот блок питания рассеивает на мощности порядка 517 Вт. На максимальной мощности блок питания рассеивает 104 Вт. Показатели не рекордные, но по данному параметру эта модель вполне конкурентоспособна в сравнении с одноклассниками, имеющими сертификат 80Plus Gold.

Работа без нагрузки
РежимI, АP, Вт
PWR_Off0,0240,1
STB0,0710,3
Zload0,1059,2

Что касается работы в малонагруженных и ненагруженных режимах, то тут все также весьма достойно: в неактивных режимах сам по себе БП потребляет менее 0,5 Вт, а в активном режиме — около 9 Вт. Последний параметр ничем не выделяется на фоне одноклассников аналогичной мощности.

Эффективность блока питания
коэффициент полезного действия и коэффициент мощности
при работе от сети переменного тока

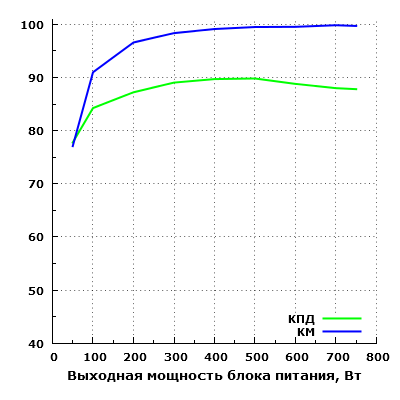

Эффективность Seasonic G-750 (SSR-750RM)

Эффективность БП находится на хорошем уровне. Согласно нашим измерениям, КПД данного БП достигает значения свыше 87% в диапазоне мощности от 200 до 750 ватт, а в диапазоне от 300 до 500 — свыше 89%. Максимальное зарегистрированное значение составило около 89,8% на мощности 500 Вт. Одновременно с этим, КПД на мощности 50 Вт составил около 77,8%.

Также мы измеряем пусковой ток в режиме холостого хода при полностью разряженных конденсаторах.

Пусковой ток, А20

С точки зрения абсолютных значений, пусковой ток отнюдь не маленький, поэтому возможность использования дешевых маломощных ИБП здесь под большим вопросом. Что касается сравнения с блоками питания аналогичной мощности, то показатели пускового тока у данного источника питания далеки от максимальных зарегистрированных нами, что также можно оценить положительно.

По просьбам читателей теперь мы измеряем и максимальную мощность, которую блок питания способен отдать через один разъем питания видеокарты PCI-E. В ходе данного этапа тестирования блок питания нагружается по каналу +12VDC только через один разъем PCI-E, при этом нагрузка по каналам +3.3VDC и +5VDC устанавливается на уровне около 1 А на канал.

Максимальная мощность PCI-E, Вт744

В ходе тестирования блок питания подключался двумя разъемами, которые расположены на одном шнуре питания. Полученный результат демонстрирует способность БП снабжать энергией любую современную видеокарту.

Измерение уровня шума

При подготовке данного материала мы использовали методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным к настольному размещению системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

Уровень шума блока питания
при работе на статичной мощности
в течение 20 минут с расстояния 0,35 метра

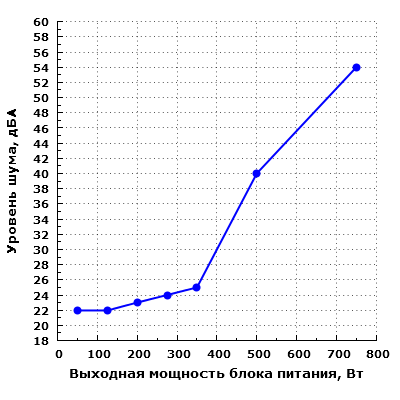

Уровень шума Seasonic G-750 (SSR-750RM)

При работе в диапазоне от 200 до 350 Вт включительно шум блока питания находится на очень низком уровне — в пределах 25 дБА с расстояния 0,35 метра. Заметить источник с таким уровнем шума можно разве что ночью с небольшого (менее метра) расстояния, и только если специально прислушиваться, причем выключив все остальные бытовые приборы и закрыв окна.

При нагрузке в 500 Вт шум блока питания достигает эргономической границы в 40 дБА при условии настольного размещения, то есть при расположении блока питания в ближнем поле по отношению к пользователю. Подобное значение шума можно охарактеризовать как высокое.

На мощности 750 Вт шум уже очень высокий, находиться рядом с источником шума такого уровня крайне некомфортно, особенно долговременно.

Таким образом, с точки зрения акустической эргономики данная модель обеспечивает комфорт при выходной мощности в пределах 460 Вт, демонстрируя в диапазоне до 350 Вт по-настоящему низкий уровень шума.

Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап тестирования осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и выключенным. В случае, если полученное значение находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать с расстояния около полуметра.

На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB, или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

Шум электроники
РежимОтклонение, дБА
Вентилятор остановлен5
STB0

В данном случае уровень шума электроники низкий, основную лепту в общий уровень шума блока питания вносит работающий вентилятор.

Тепловой режим

Температура конденсаторов
при работе на статичной мощности
в течение 20 минут

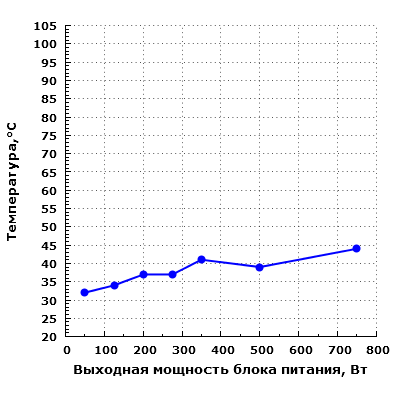

Тепловой режим Seasonic G-750 (SSR-750RM)

Термонагруженность конденсаторов находится на низком уровне (60 градусов и менее) во всем исследованном диапазоне мощности. Таким образом, блок питания хорошо приспособлен для работы под высокой нагрузкой и имеет хороший запас по температуре.

Функционирование при повышенной температуре

Работа на максимальной мощности Seasonic G-750 (SSR-750RM)

На финальном этапе тестовых испытаний мы решили проверить работу источника питания при повышенной температуре окружающего воздуха, которая составляла 40 градусов по шкале Цельсия. В ходе данного этапа тестирования производится нагрев помещения объемом около 8 кубических метров, после чего выполняется измерение температуры конденсаторов и уровня шума блока питания на двух номиналах: на максимальной мощности БП и на мощности 125 Вт.

Блок питания продемонстрировал устойчивую работу на максимальной мощности и при повышенной до 40 градусов температуре окружающего воздуха. Уровень шума в подобных условиях на максимальной мощности не изменился, а на мощности 125 Вт уровень шума вырос всего лишь на 3 дБА от первоначального значения и составил 25 дБА.

Что касается температуры конденсаторов, то она составила 59 градусов (рост на 15 градусов) при работе на максимальной мощности и 48 градусов (рост на 14 градусов) при работе на мощности 125 Вт. Таким образом, даже в столь жестких условиях термонагруженность конденсаторов не вызывает беспокойства.

Оценка потребительских качеств

Потребительские качества Seasonic G-750 находятся на очень хорошем уровне, чему способствует отличная акустическая эргономика на малых и средних нагрузках, набор проводов, позволяющий использование БП в корпусе почти любого размера, а также весьма достойная экономичность. К электрическим характеристикам особых претензий тоже нет. Однако есть у расмотренного блока питания и определенные недостатки: в частности, высокий уровень шума уже на 2/3 от максимальной мощности, причем на 100% мощности шум уже начинает раздражать. Стоимость в районе 150 долларов вполне соответствует потребительским качествам и классу продукта в целом, хотя за эти деньги предлагается очень много моделей, в том числе и более высокой мощности, среди которых можно найти блоки питания, у которых потребительские качества ничем не хуже. А вот для компактных корпусов представители серии Seasonic G являются одним из лучших вариантов, особенно если длина блока питания строго ограничена стандартным значением в 140 мм.

Итоги

Технико-эксплуатационные характеристики блока питания Seasonic G-750 находятся на высоком уровне, в том числе благодаря использованию качественных компонентов (японские конденсаторы, вентилятор на гидродинамическом подшипнике) и грамотной конструкции, обеспечивающей невысокую термическую нагрузку на конденсаторы. Также отметим хорошие электрические харктеристики и высокую нагрузочную способность канала +12VDC.

В целом, блок питания имеет весьма интересное сочетание потребительских качеств и технико-эксплуатационных характеристик, хотя есть у него и определенные недостатки, связанные с высоким уровнем шума при мощности нагрузки от 500 Вт и выше. Однако при такой потребляемой мощности обычно и нагрузка уже не является бесшумной, поэтому не стоит сильно переживать по данному поводу.

Средняя цена по данным Яндекс.Маркет
T-10477527
Предложения по данным Яндекс.Маркет
L-10477527-10


Блок питания Seasonic G-750 (SSR-750RM) предоставлен на тестирование производителем
