Блок питания Seasonic S12G-450 (SSR-450RT)


Внешний вид блока питания Seasonic S12G-450 (SSR-450RT)
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

Источники питания мощностью менее 550 Вт постепенно набирают популярность, хотя в нашей стране они по-прежнему не слишком пользуются спросом. Большинство предпочитает взять за одни и те же деньги блок питания мощностью 600-750 Вт, а не 350-450 Вт, хотя для очень многих систем и эта мощность является избыточной. Тем не менее, в продаже, в том числе в России, появляются новые модели «малой» мощности стоимостью порядка 100 долларов и имеющие сертификаты 80 Plus высокого уровня. (Правда, само по себе наличие этого сертификата ничего не говорит о потребительских качествах или использованных компонентах.)

Мы получили возможность познакомиться с одним из таких современных продуктов в лице младшего представителя серии S12G компании Seasonic — S12G-450. Помимо данной модели в серию входят также решения мощностью 550, 650 и 750 Вт.

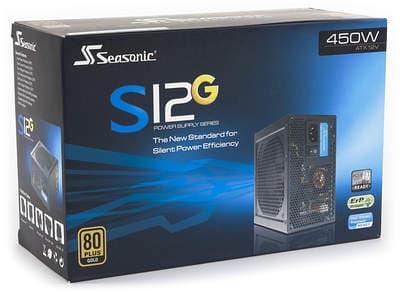

Упаковка блока питания Seasonic S12G-450 (SSR-450RT)

Дизайн упаковки не является необычным, но в целом выглядит она весьма приятно. Что касается ее практических качеств, то тут используется конструкция из двух коробок: внешняя суперобложка из плотной бумаги и внутренняя коробка из гофрированного картона. Удобства такая конструкция не добавляет.

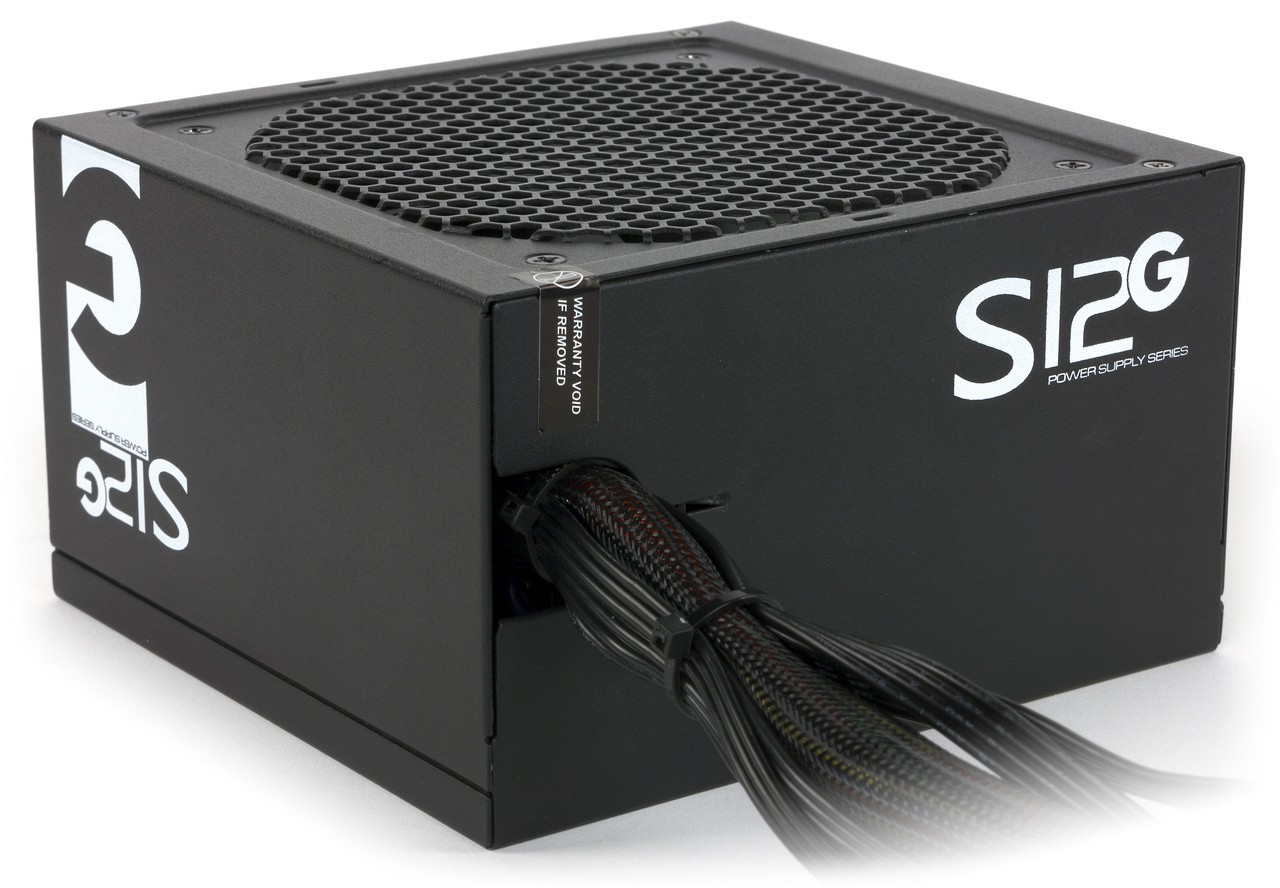

Сам блок питания имеет вполне узнаваемый дизайн: черное матовое покрытие, штампованная вентиляционная решетка над вентилятором типоразмера 120 мм. Внешний вид достаточно стильный.

Характеристики

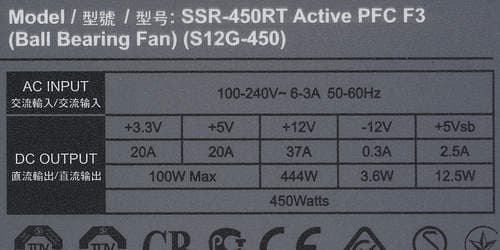

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 444 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет 0,986, что является отличным показателем.

Характеристики блока питания Seasonic S12G-450 (SSR-450RT)

Длина проводов и количество разъемов

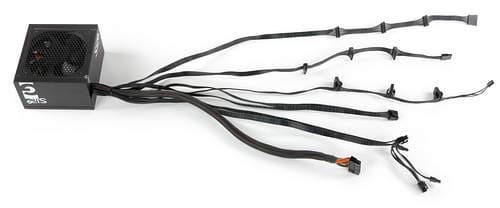

Провода и разъемы блока питания Seasonic S12G-450 (SSR-450RT)

Фиксированные
до основного разъема АТХ — 53 см
до процессорного разъема 8 pin SSI — 60 см
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 60 см, плюс еще 10 см до второго такого же разъема
до первого разъема SATA Power Connector — 45 см, плюс 10 см до второго, еще 10 см до третьего и еще 10 см до четвертого такого же разъема
до первого разъема SATA Power Connector — 45 см, плюс 10 см до второго, еще 10 см до третьего и еще 10 см до четвертого такого же разъема
до первого разъема Peripheral Connector («молекс») — 48 см, плюс 10 см до второго и еще 10 см до третьего такого же разъема, плюс еще 10 см до разъема питания FDD

Набор разъемов у Seasonic S12G-450 можно считать оптимальным для данной мощности. Блок питания оснащен восемью разъемами SATA Power, тогда как основная масса решений мощностью 450-550 Вт предлагает не более шести таких разъемов.

Длина проводов является достаточной для комфортного использования в корпусах типоразмера full tower и более габаритных с верхним расположением блока питания. В корпусах высотой до 55 см с нижнерасположенным блоком питания длина проводов также должна быть достаточной: до коннектора питания процессора — около 60 см. Таким образом, с большинством современных корпусов проблем быть не должно. Но в случае использования очень габаритных корпусов типоразмера full tower (и более) длина проводов до коннектора питания процессора может оказаться недостаточной.

Система охлаждения

Вентилятор блока питания Seasonic S12G-450 (SSR-450RT)

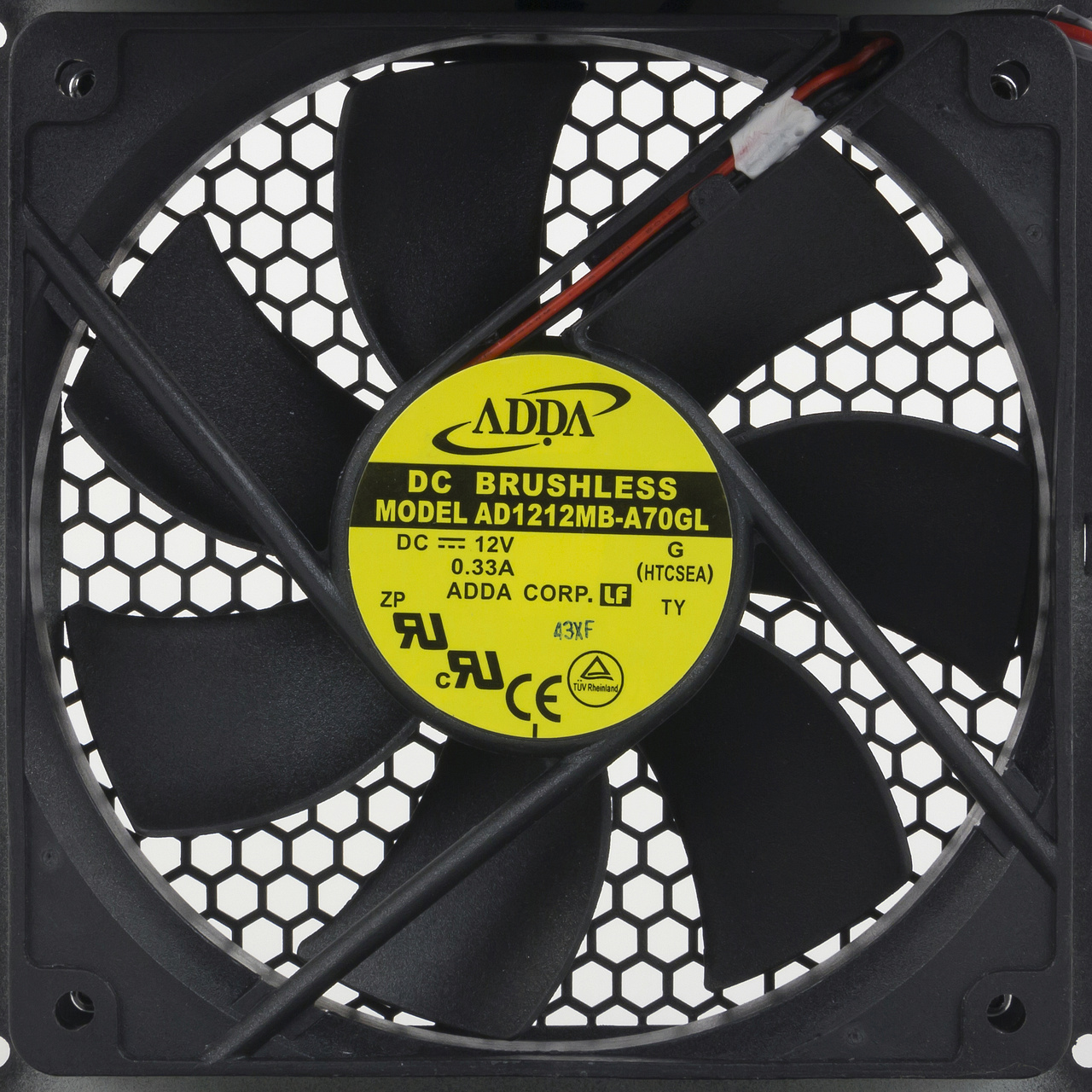

В блоке питания установлен вентилятор ADDA Corporation AD1212MB-A71GL типоразмера 120 мм. Основан вентилятор на подшипнике качения, что должно обеспечить достаточный срок службы. Для данной модификации заявлена скорость вращения 2050 оборотов в минуту при номинальном питании 12 В. С заменой вентилятора типоразмера 120 мм проблем быть не должно, так как они широко представлены в продаже.

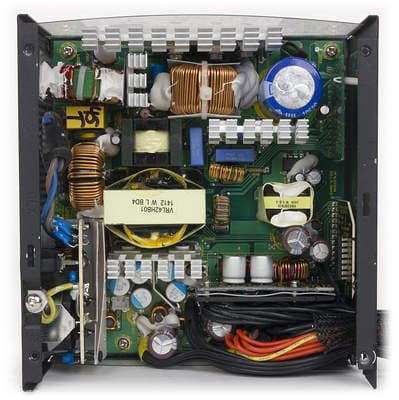

Вид платы блока питания Seasonic S12G-450 (SSR-450RT)

Полупроводниковые элементы высоковольтных цепей размещены на двух компактных радиаторах. Транзисторы синхронного выпрямителя размещены на обратной стороне печатной платы и охлаждаются именно за счет последней (на лицевой стороне платы установлен небольшой теплоотвод). Независимые источники +3.3VDC и 5VDC установлены на дочерней печатной плате и, по традиции, дополнительных теплоотводов не имеют — это вполне типично для блоков питания с активным охлаждением.

Конденсаторы в блоке питания установлены производства японских компаний: Hitachi, Rubycon, Nippon Chemi-Con. Набор производителей весьма представительный, что не может не радовать. Также в БП установлено некоторое количество полимерных конденсаторов.

Тестирование блока питания

Работа на максимальной мощности Seasonic S12G-450 (SSR-450RT)

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

При работе на максимальной мощности нарекания вызывает значение напряжения по каналу +3.3VDC — оно очень низкое, хоть и в пределах норматива.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала

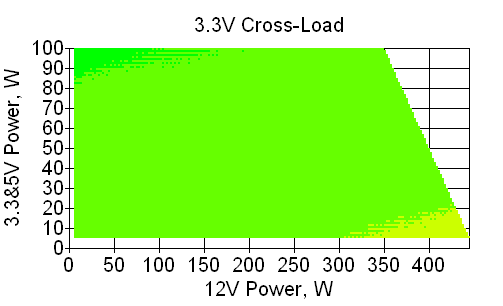

Отклонения по линии +3,3 VDC

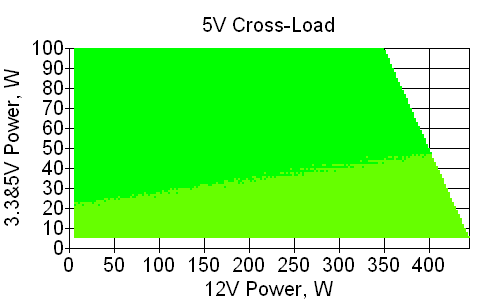

Отклонения по линии +5 VDC

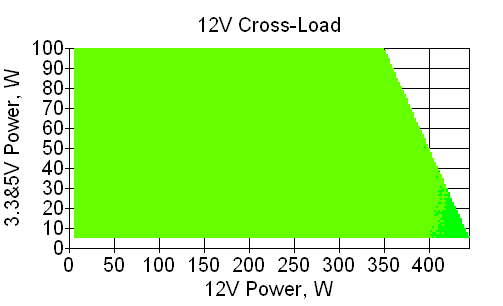

Отклонения по линии +12 VDC

У данной модели во всем протестированном диапазоне мощности отсутствуют отклонения свыше пяти процентов. При типичном распределении мощности по каналам отклонения значений напряжений по основным каналам не превышают двух процентов — это очень хороший результат, близкий к идеальному.

Во время очередного этапа тестирования мы измеряем параметры электросети переменного тока, к которой подключен исследуемый блок питания, при работе последнего на постоянной мощности. На основании полученных данных рассчитываются параметры, определяющие экономичность и эффективность источника питания.

Экономичность блока питания
рассеиваемая только блоком питания мощность

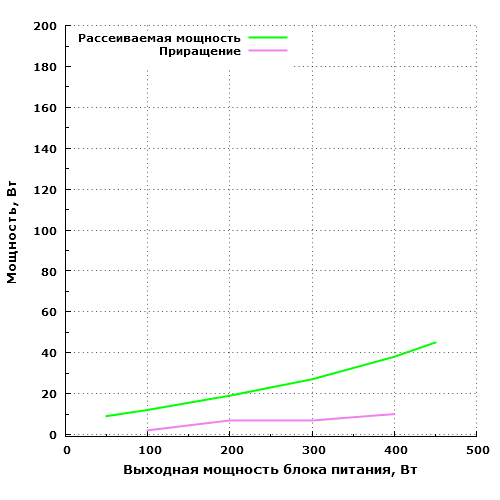

Рассеиваемая мощность Seasonic S12G-450 (SSR-450RT)

Экономичность модели также находится на очень хорошем уровне. На максимальной мощности блок питания рассеивает чуть менее 46 Вт.

Работа без нагрузки
РежимI, АP, Вт
PWR_Off0,0240,2
STB0,0570,3
Zload0,098

Что касается работы в малонагруженных и ненагруженных режимах, то и тут все весьма достойно: в неактивных режимах сам по себе БП потребляет менее 1 Вт, а в активном режиме — около 8 Вт.

Эффективность блока питания
коэффициент полезного действия и коэффициент мощности
при работе от сети переменного тока

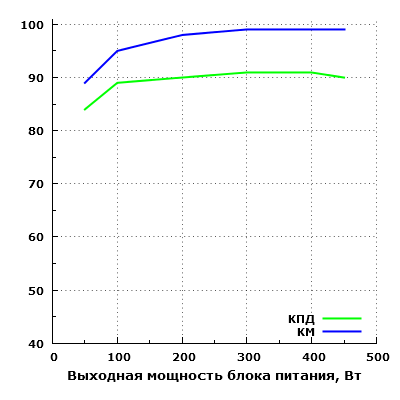

Эффективность Seasonic S12G-450 (SSR-450RT)

Эффективность БП находится на очень хорошем уровне. Согласно нашим измерениям, КПД данного БП достигает значения свыше 89% в диапазоне мощности от 100 до 450 ватт, максимальное зарегистрированное значение составило около 91,6% на мощности 300 Вт. Одновременно с этим, КПД на мощности 50 Вт составил около 84%.

Также мы измеряем пусковой ток в режиме холостого хода при полностью разряженных конденсаторах.

Пусковой ток, А11,4

Значение сравнительно невысокое — есть шансы на нормальную работу с маломощными ИБП.

По просьбам читатетелей теперь мы измеряем и максимальную мощность, которую блок питания способен отдать через один разъем питания видеокарты PCI-E. В ходе данного этапа тестирования блок питания нагружается по каналу +12VDC только через один разъем PCI-E, при этом нагрузка по каналам +3.3VDC и +5VDC устанавливается на уровне около 1 А на канал.

Максимальная мощность PCI-E, Вт444

В данном случае через один разъем питания можно получить полную мощность канала +12VDC.

Измерение уровня шума

При подготовке данного материала мы использовали методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным к настольному размещению системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

Уровень шума блока питания
при работе на статичной мощности
в течение 20 минут с расстояния 0,35 метра

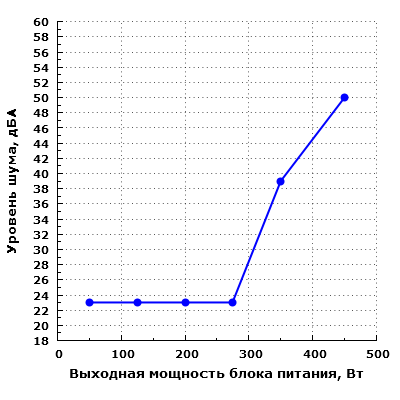

Уровень шума Seasonic S12G-450 (SSR-450RT)

Шум блока питания при работе в диапазоне до 275 Вт включительно находится на очень низком уровне — порядка 23 дБА с расстояния 0,35 метра (что соответствует настольному размещению системного блока). Заметить источник с таким уровнем шума можно разве что ночью с небольшого (менее 1 метра) расстояния, если специально прислушиваться, причем выключив все остальные бытовые приборы и ликвидировав прочие источники шума, в том числе в системном блоке.

На мощности 350 Вт шум заметно повышается, и его уровень достигает 39 дБА при условии настольного размещения, то есть при расположении блока питания в ближнем поле по отношению к пользователю. Это весьма высокий уровень шума для жилого помещения.

На мощности 450 Вт шум уже очень высокий, находиться рядом с источником шума такого уровня крайне некомфортно, особенно долговременно.

Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап тестирования осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и выключенным. В случае, если полученное значение находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать с расстояния около полуметра.

На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB, или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

Шум электроники
РежимОтклонение, дБА
Вентилятор остановлен4
STB1

В данном случае уровень шума электроники малозаметен, основную лепту в общий уровень шума блока питания вносит работающий вентилятор.

Другой вентилятор

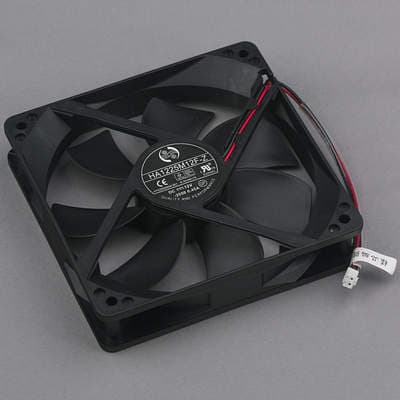

Новый вентилятор для Seasonic S12G-450 (SSR-450RT)

Уже после окончания тестирования представитель компании Seasonic сообщил нам, что в ближайшее время планируется выпуск новой ревизии данной модели с другим вентилятором. Нам был предоставлен тот самый новый вентилятор с целью измерения акустических характеристик такой модификации.

Модель HA1225M12F-Z, судя по маркировке производителя, основана на гидродинамическом подшипнике и имеет скорость вращения 2050 об/мин, что указано на наклейке. Правда, на сайте производителя для данной модели заявлена скорость вращения 2000 об/мин, из чего можно сделать вывод, что перед нами модификация, изготавливаемая по специальному заказу компании Seasonic. Вентилятор произведен компанией Dongguan Honghua Electronic Technology.

Уровень шума блока питания
при работе на статичной мощности
в течение 20 минут с расстояния 0,35 метра
Уровень шума Seasonic S12G-450 (SSR-450RT) с новым вентилятором
Уровень шума блока питания, дБА
Мощность, ВтAD1212MB-A71GLHA1225M12F-ZРазница, дБА
5023203
12523203
20023212
27523230
35039363
45050500

Разница в акустической эргономике действительно есть, хоть и небольшая, и она в пользу варианта с новым вентилятором. Наиболее заметно отличие в уровне шума при работе на мощности 350 Вт. Тут вариант с новым вентилятором демонстрирует уже вполне эргономичный уровень шума, близкий к среднетипичным значениям, тогда как вариант со старым вентилятором показывал заметно более высокие значения, близкие к эргономичному пределу в 40 дБА.

Впрочем, и на меньших номиналах мощности шум снизился на 2-3 дБА, демонстрируя экстремально низкий уровень вплоть до 200 Вт включительно. На мощности 275 Вт никакой разницы, судя по нашим измерениям, нет — шум как был, так и остался на очень низком уровне. На максимальной мощности уровень шума также не изменился.

Таким образом, акустическая эргономика Seasonic S12G-450 с установкой нового вентилятора улучшилась, а претензии теперь можно предъявить лишь к очень высокому шуму при максимальной нагрузке.

Оценка потребительских качеств

Потребительские качества Seasonic S12G-450 находятся на хорошем уровне. Определенных нареканий заслуживает реализация канала +3.3VDC, который не может похвастать высокой нагрузочной способностью, хотя в реальных условиях у типовой системы вряд ли возникнут какие-либо сложности с учетом типичной нагрузки по данному каналу 1-2 А. Также стоит отметить несколько своеобразную акустическую эргономику БП: при мощности нагрузки до 275 Вт уровень шума низкий и очень низкий, а вот от 350 Вт — уже высокий. Модификация с новым вентилятором несколько «смазывает» этот резкий переход, позволяя использовать нагрузку 350 Вт при эргономичном уровне шума. В целом для любителей тишины данная модель пригодна лишь ограниченно. Экономичность БП при работе от сети рекордов также не бьет. Из достоинств Seasonic S12G-450 отметим весьма похвальные электрические характеристики в типовых режимах, большое количество разъемов, а также использование конденсаторов японских производителей, рассчитанных на максимальную температуру 105 °C.

Итоги

Блок питания получится весьма интересный, хотя и не идеальный. Комбинация хороших потребительских качеств, использование японских конденсаторов, а также торговой марки Seasonic позволяет данному продукту выделиться из общей массы решений похожей мощности. Впрочем, и цена в районе 100 долларов также весьма заметно выделяет этот продукт. Рассматривая приобретение этого БП в таком аспекте, можно обнаружить, что его стоимость почти идентична Seasonic S12G-550 и немного выше, чем у Seasonic G-360. Так что по поводу популярности данной модели есть большие сомнения. Что касается конкурентов, предлагаемых другими игроками рынка, то решений с полностью японскими конденсаторами, мягко говоря, немного (конечно, это справедливо лишь для группы БП стоимостью порядка 100 долларов). Если же отбросить этот параметр, то тут конкуренция гораздо шире, в том числе есть продукты, превосходящие сегодняшнего участника обзора одновременно по потребительским качествам и мощности при сравнимой стоимости. Впрочем, таких решений весьма немного, и их еще придется поискать. Если же покупатель хочет приобрести блок питания именно с японскими конденсаторами и низким уровнем шума при низкой и средней нагрузке, то продукты из серии Seasonic S12G будут одним из вариантов, которые можно реально приобрести у нас в стране.

Средняя текущая цена (количество предложений)
Seasonic S12G-450Н/Д(0)T-10608667
Seasonic S12G-550Н/Д(0)T-10608668
Seasonic S12G-650Н/Д(0)T-10608669
Seasonic S12G-750Н/Д(0)T-10608670


Блок питания Seasonic S12G-450 (SSR-450RT) предоставлен на тестирование производителем
