Блок питания Inwin IP-S350A2-0

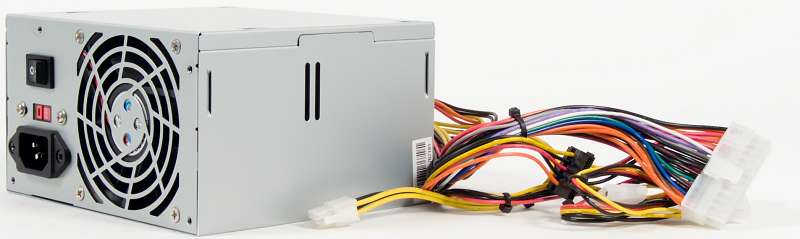

Блоком питания Inwin IP-S350A2-0 могут комплектоваться различные корпуса Inwin, в частности EAR и EMR, из последнего он и был извлечен для осмотра.

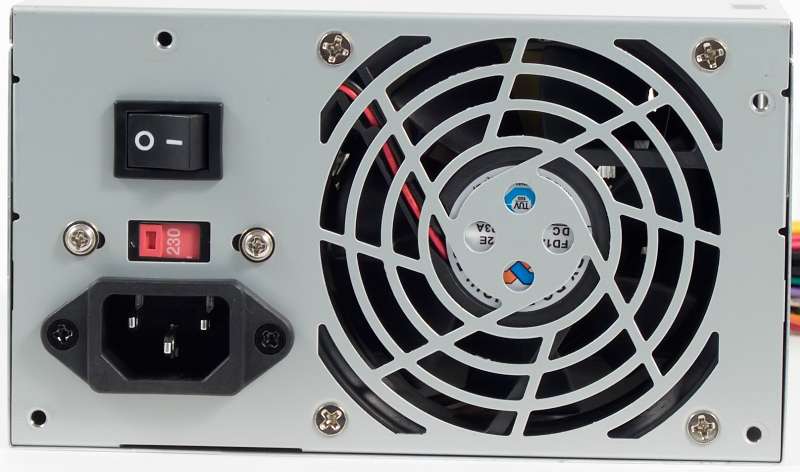

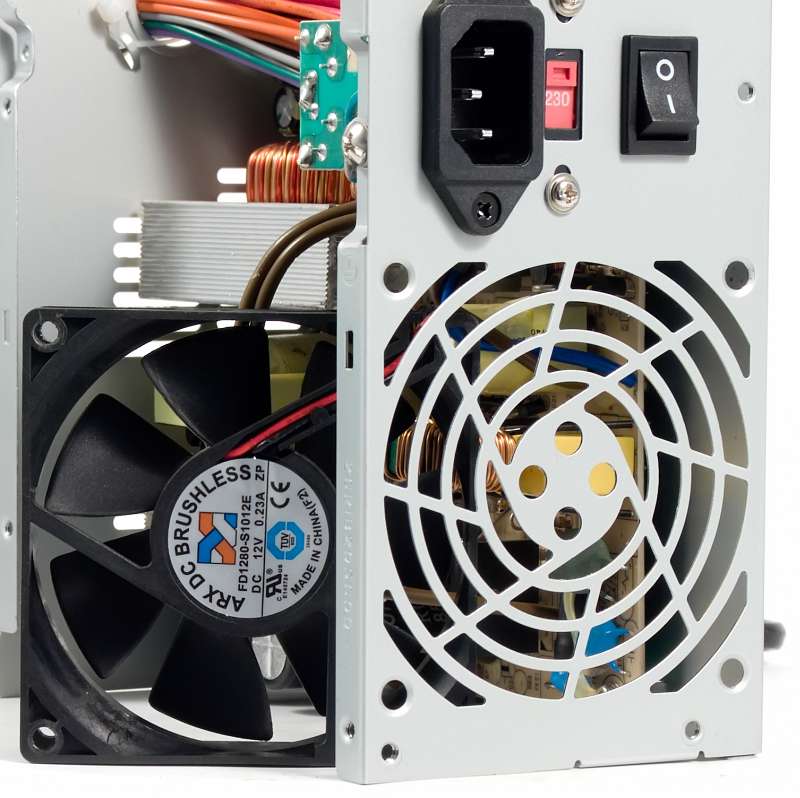

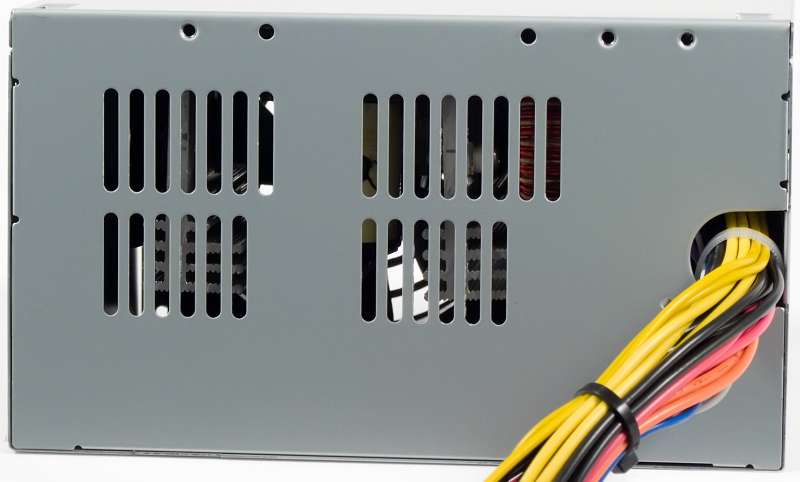

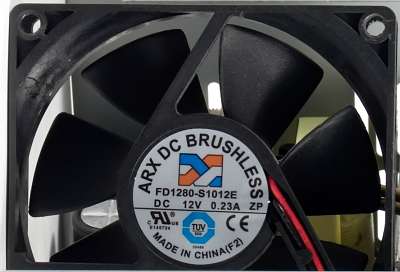

Корпус блока питания выполнен из стали, пластиковая предохранительная прокладка в отверстии для вывода проводов отсутствует. В блоке питания установлен вытяжной вентилятор FD1280-S1012E типоразмера 80 мм производства компании ARX. Данная модель основана на подшипнике скольжения, максимальный ток потребления составляет 0,23 А, подключение осуществляется двухпиновым разъемом.
В данном случае производителем используется в маркировке число 350, при этом мощность шины 12V составляет 216 Вт, что в точности соответствует трехсот ваттному блоку питания из Power Supply Design Guide for Desktop Platform. Так что, в данном случае, имеет мето некоторое завышение маркировки.
Наименование блока питания |
Максимальный ток, А | Максимальная мощность, Вт |
|||||||
3,3V |
5V |
12V1 |
12V2 |
12V3 |
12V4 |
3,3&5V |
12V |
Общая |
|
ATX12V ver, 2,3 180W |
13 |
14 |
10 |
— | — | — | 80 |
120 |
175 |
ATX12V ver, 2,3 220W |
13 |
14 |
14 |
— | — | — | 80 |
168 |
215 |
ATX12V ver, 2,3 270W |
19 |
15 |
17 |
— | — | — | 97 |
204 |
265 |
ATX12V ver, 2,3 300W |
21 |
15 |
11 |
8 |
— | — | 103 |
216 |
295 |
Inwin IP-S350A2-0 |
20 |
25 |
18 |
— |
— | — | 180 |
216 |
335 |
ATX12V ver, 2,3 350W |
21 |
15 |
11 |
14 |
— | — | 103 |
264 |
345 |
ATX12V ver, 2,3 400W |
24 |
15 |
17 |
14 |
— | — | 120 |
300 |
395 |
ATX12V ver, 2,3 450W |
24 |
15 |
17 |
16 |
— | — | 120 |
360 |
445 |
После знакомства с заявленными характеристиками блока питания перечислим разъемы для подключения комплектующих и измерим длину проводов, подходящих к последним.
Длина проводов у данного БП следующая:
- до основного разъема ATX — 32 см
- до разъема ATX12V — 32 см
- до разъема SATA Power Connector — 33 см плюс 15 см до разъема Peripheral Connector (молекс)
- до разъема Peripheral Connector (молекс) — 33 см, плюс 15 см до второго такого же разъема, плюс еще 15 см до разъема питания FDD
| Наименование разъема | Количество коннекторов |
|---|---|
| 24 pin Main Power Connector | 1 (разборный) |
| 4 pin 12V Power Connector | 1 |
| 8 pin SSI Processor Connector | – |
| 6 pin PCI-E 1.0 VGA Power Connector | – |
| 8 pin PCI-E 2.0 VGA Power Connector | – |
| 4 pin Peripheral Connector | 3 |
| 15 pin Serial ATA Connector | 1 |
| 4 pin Floppy Drive Connector | 1 |

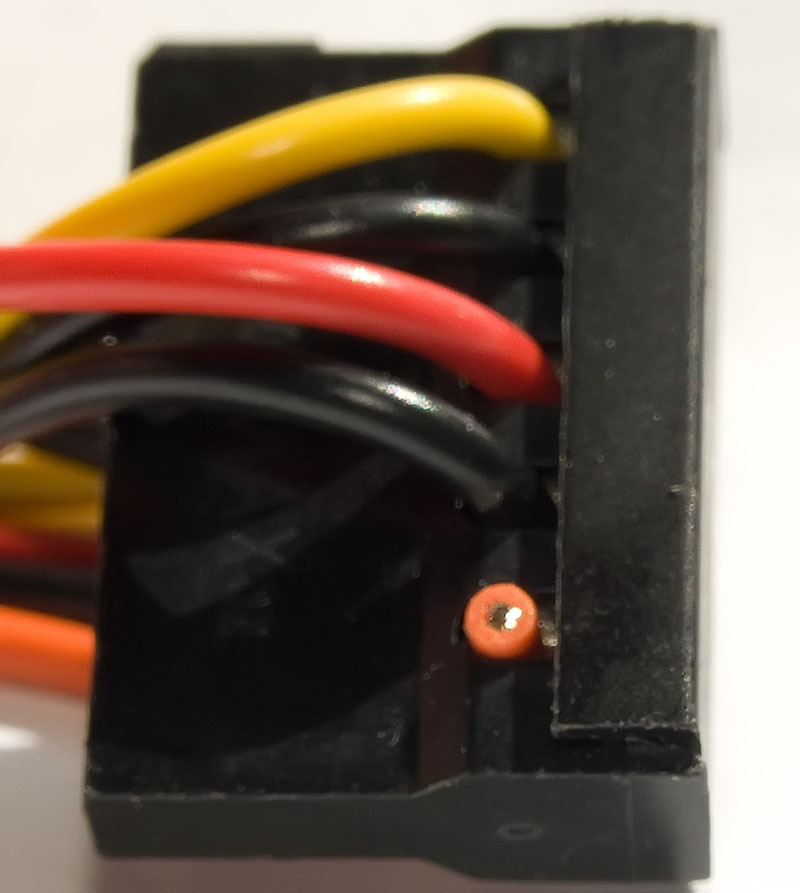

В последнее время у бюджетных БП довольно часто встречается техническое решение представляющее собой установку разъемов 15 pin Serial ATA Connector и 4 pin Peripheral Connector, что противоречит рекомендациям Power Supply Design Guide for Desktop Platform. Такую экономию понять, в принципе, можно, но вот когда это еще и реализуется криво - с торчащим из разъема оголенным проводом, то это уже за гранью понимания.
Разъемов для подключения оборудования очень мало, провода до разъемов короткие, так что даже в небольшом ATX корпусе типа Inwin EAR возможны из-за этого проблемы.

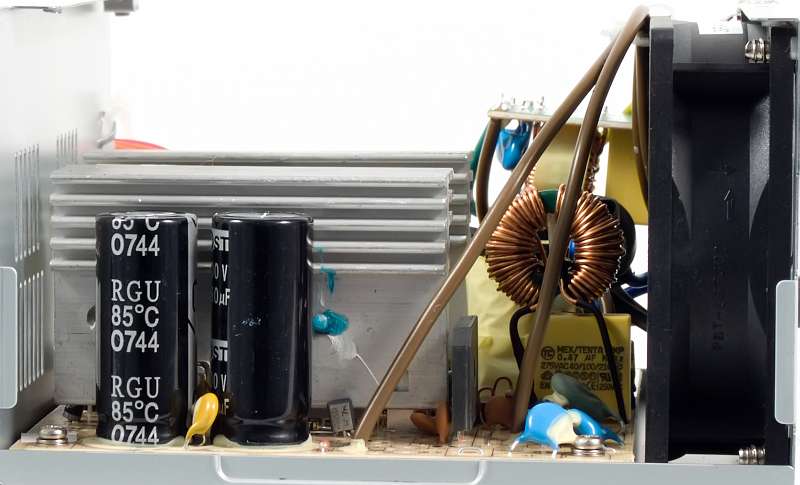

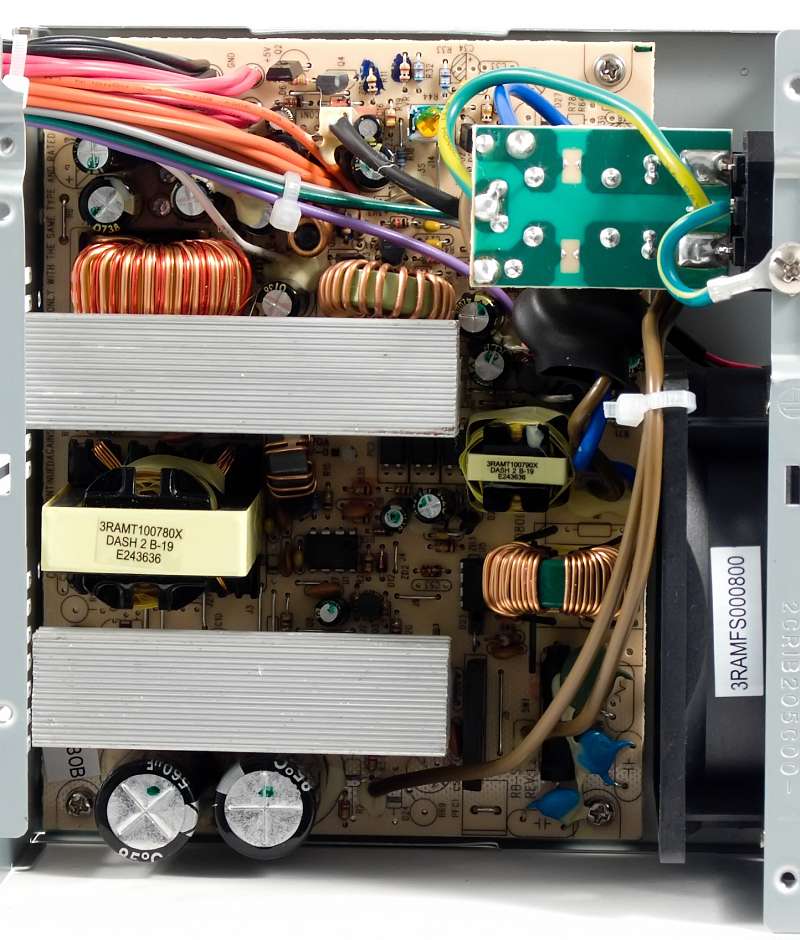

Во входном выпрямителе установлены 2 конденсатора производства OST емкостью 560 мкФ (200 В) каждый, рассчитанные на максимальную температуру 85 градусов. Мощность входного выпрямителя в данном случае, рассчитана примерно на 280 Вт.

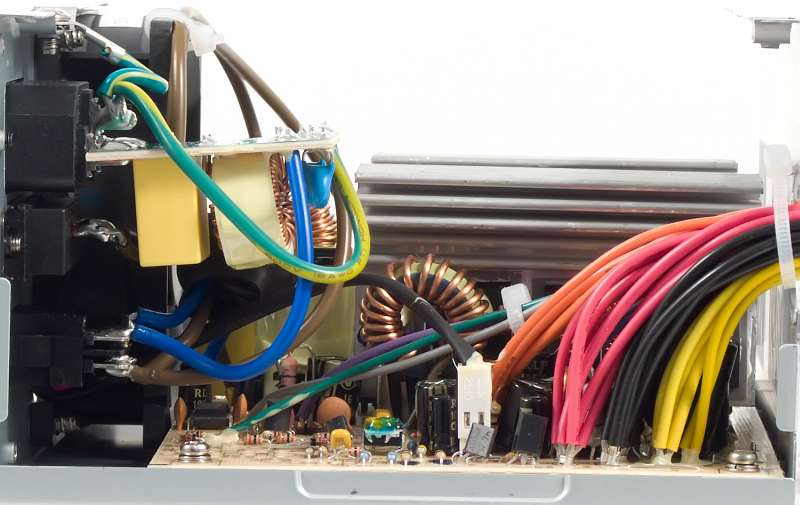

Радиаторы ключевых транзисторов и диодных сборок имеют Г-образную форму с толщиной основания 3 мм и высотой основания 45 мм.
Расстояние от корпуса конденсатора выпрямителя до радиатора ключевых транзисторов — около 3 мм.
Какой-либо схемой коррекцией коэффициента мощности данный блок питания не оснащен
Для проверки качества выдаваемого напряжения в качестве нагрузки используется стандартный стенд для тестирования корпусов формата ATX.
- Процессор Pentium D 805 2.66 GHz
- Кулер Zalman CNPS9500
- Системная плата ASUSTek P5B-E
- Видеокарта MSI GeForce 6800 GT
- Оперативная память Corsair DDR2 533 MHz, 2048 Мб
- Жесткий диск Seagate 160GB SATA2
Тестирование проводилось в трех режимах:
- Min_Power — фоновый режим (100 Вт)
- PRIME95 — полная загрузка процессора (163 Вт)
- Max_Power — максимальное энергопотребление с использованием ATI Tool (3D View) и Prime95 (188 Вт)
| Напряжение | Min_Power |
PRIME95 |
Max_Power |
|---|---|---|---|
| +5VDC | 5,08 | 5,09 | 5,11 |
| +12VDC | 12,13 | 12,08 | 12,04 |
Максимальное отклонение напряжения по линии +12VDC составило около одного процента, по линии +5VDC — 2,2 процента. Оба значения укладываются в допустимое пятипроцентное отклонение. Из чего можно сделать вывод, что в системах малой и средней мощности блок питания вполне пригоден к использованию.
Правда, с точки зрения эргономики и электробезопасности, данный блок питания имеет весьма слабые позиции, и этот факт желательно учитывать при выборе и покупке.
|
|
|
