Блоки питания в корпусах XG Viper 2 и XG Sidewinder 2


При тестировании компьютерных корпусов ранее, мы не рассматривали их комплектные блоки питания по ряду причин, ограничиваясь указанием модели таких БП, а также размещением двух фотографий их внешнего вида.

Стоит ли в обзоре корпуса рассматривать еще и комплектный блок питания — это вопрос дискуссионный, который может иметь несколько ответов. Мы решили включить в методику тестирования корпусов и тестирование комплектных блоков питания. Однако рассматривать обзоры этой серии, подобные сегодняшнему, стоит именно с точки зрения дополнения к обзорам, собственно, корпусов, из которых блоки питания извлекаются, и в комплекте с которыми поставляются. Зачастую, встретить подобные блоки питания в розничной продаже не представляется возможным, иногда наоборот — они имеются в широкой продаже.

Следует отметить, что данный цикл статей не является заменой полноценным тестам блоков питания. Обзоры, подобные сегодняшнему, имеют немного другие задачи и другой формат. Они призваны, прежде всего, помочь конечному пользователю определиться в том, нужно ли заменять блок питания в понравившемся корпусе сразу, или, как вариант, отказаться от комплектного БП при покупке, или БП, прилагаемый к корпусу, вполне работоспособен и позволит обеспечить электропитанием его систему. Со временем мы планируем несколько увеличить объем тестирования комплектных блоков питания. Вместе с тем, всеобъемлющее тестирование в рамках подобных материалов не предполагается.

MGE500WP – комплектный БП корпуса XG Viper 2

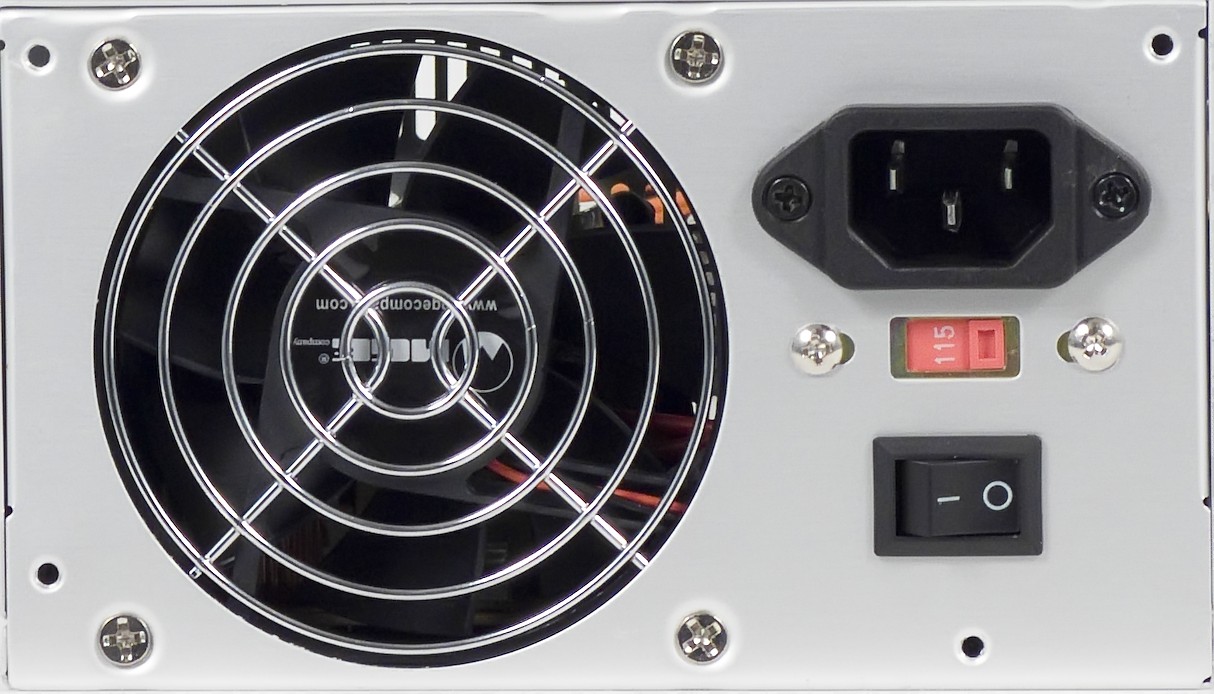

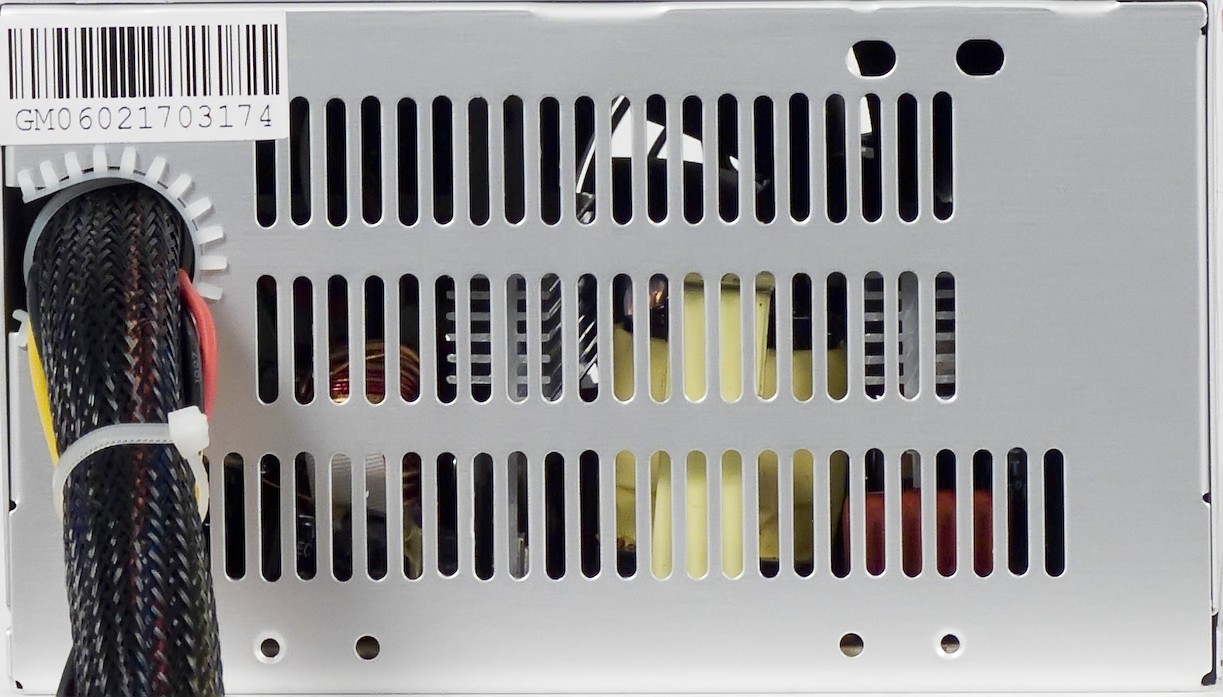

Блок питания выполнен в алюминиевом корпусе. В его внешнем виде нет ничего необычного. Система вентиляции выполнена по классической схеме с 80мм вытяжным вентилятором. На противоположной стенке блока питания расположено воздухозаборное вентиляционное отверстие большой площади, и еще одно небольшое отверстие на правой (если смотреть сзади) стенке БП.

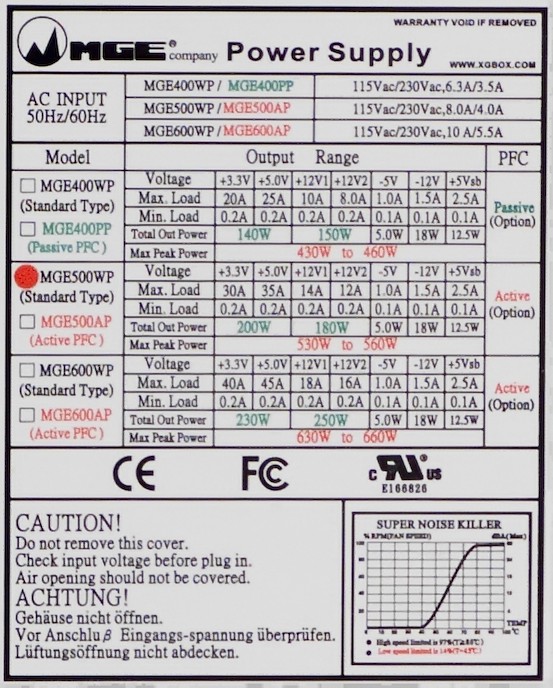

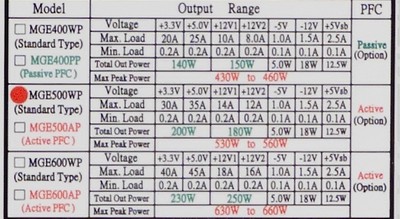

Производитель многократно упоминает в инструкции и рекламе число 500, при этом ничего не уточняя. Обратимся к заявленным характеристикам.

Становится понятно, что 500Вт в данном случае — это максимальная пиковая мощность, которую блок питания должен обеспечить в течение 17 секунд, и при этом не выйти из строя. Максимальная мощность у MGE500WP гораздо скромнее, она составляет всего 400Вт, из которых на шину 12V отводится лишь 180Вт. Если сравнить мощность последней с типовыми БП из Power Supply Design Guide for Desktop Platform, то станет видно, что MGE500WP находится на уровне между 220Вт и 270Вт блоками питания.

Наименование
блока питания
Максимальный ток, А
Максимальная мощность, Вт
3,3V
5V
12V1
12V2
3,3&5V
12V
Общая

ATX12V ver. 2.3 180W
13
14
10
80
120
175
ATX12V ver. 2.3 220W
13
14
14
80
168
215
MGE500WP
30
35
14
12
200
180
380
ATX12V ver. 2.3 270W
19
15
17
97
204
265
ATX12V ver. 2.3 300W
21
15
11
8
103
216
295
ATX12V ver. 2.3 350W
21
15
11
14
103
264
345
ATX12V ver. 2.3 400W
24
15
17
14
120
300
395
ATX12V ver. 2.3 450W
24
15
17
16
120
360
445

В данном случае недобросовестное информирование покупателя и завышение маркировки очевидны. Производитель не только хитрит с подменой понятий максимальной и пиковой мощности, но и пытается «компенсировать» низкую мощность шины 12V за счет повышенной мощности мало востребованной в современных системах шины 3,3&5V.

Основной жгут питания ATX убран в сетчатую оплетку, зафиксированную с обоих концов стяжкой и термоусадкой. Коннектор питания 24-х контактный, разборный.

Длина проводов в данном БП следующая:

  • до основного разъема ATX – 37 см
  • до разъема ATX12V – 37 см
  • до разъема Peripheral Connector (молекс) – 42 см, плюс 15 см до второго такого же разъема и еще 15 см до разъема Floppy Drive Connector
  • до разъема Peripheral Connector (молекс) – 42 см, плюс 15 см до второго такого же разъема
  • до разъема Serial ATA Connector – 37 см, плюс 15 см до второго такого же разъема
  • до разъема PCI-E VGA Power Connector – 37 см, плюс 15 см до второго такого же разъема

Наименование разъема
Количество коннекторов

24 pin Main Power Connector
1
4 pin 12V Power Connector
1
8 pin SSI Processor Connector
6 pin PCI-E 1.0 VGA Power Connector
2
8 pin PCI-E 2.0 VGA Power Connector
4 pin Peripheral Connector
4
15 pin Serial ATA Connector
2
4 pin Floppy Drive Connector
2

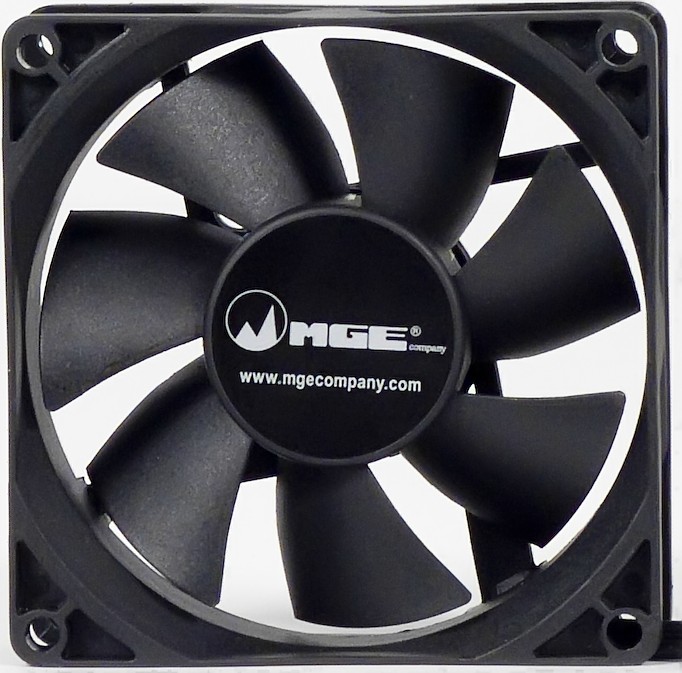

В блоке питания установлен 80 мм вентилятор MGE Сompany. К сожалению, каких-либо дополнительных характеристик производитель на нем указать не пожелал. Вентилятор подключен к плате стандартным двухпиновым коннектором, что облегчает его замену, если в таковой возникнет необходимость.

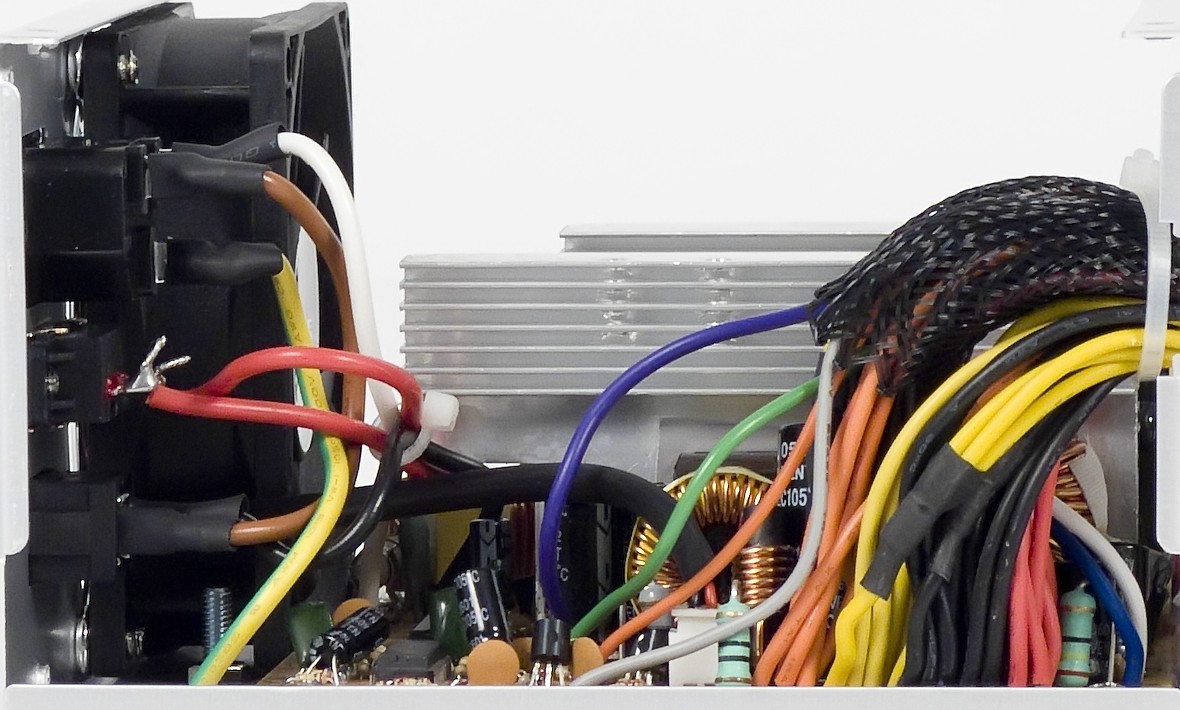

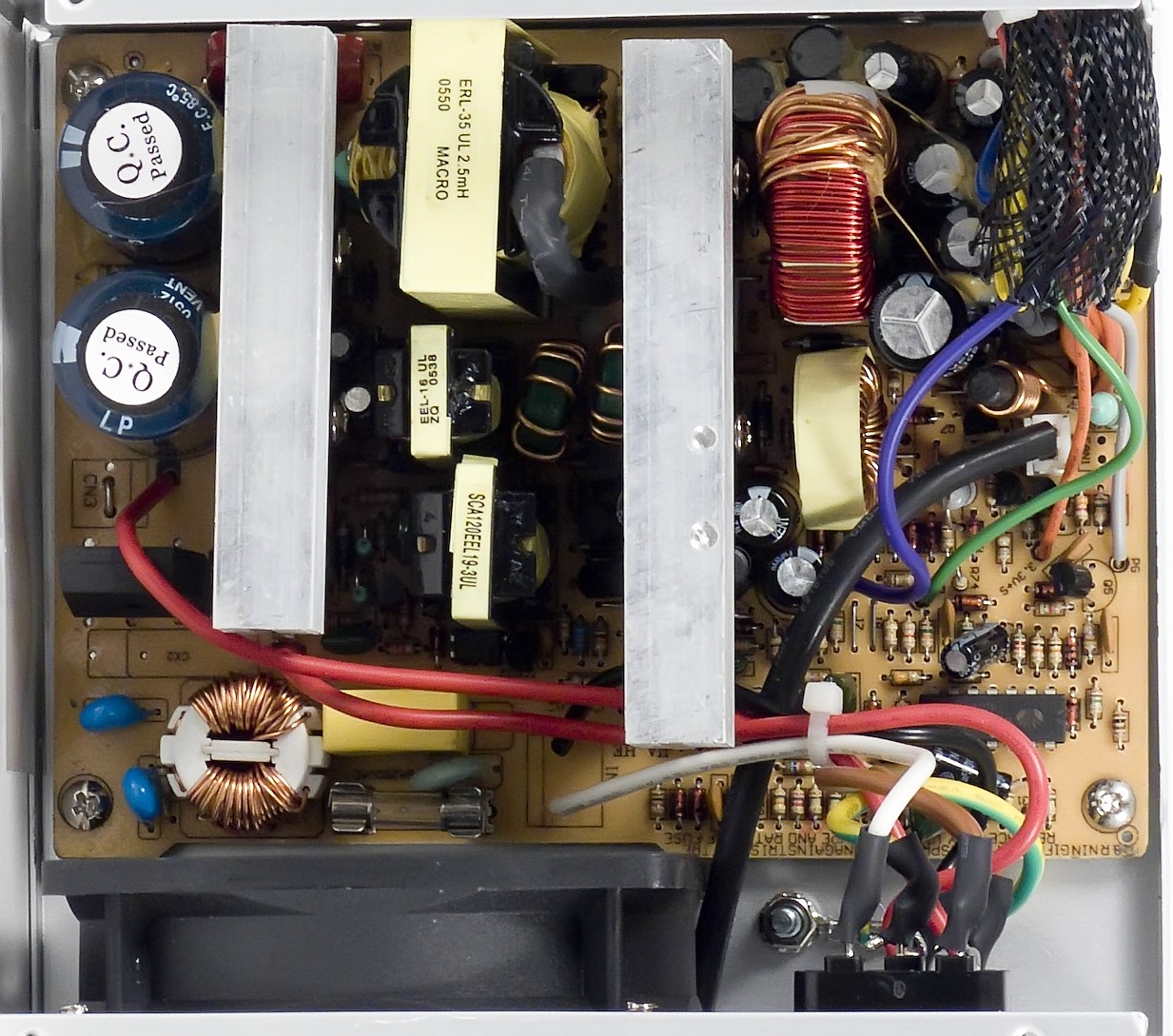

Внутри все элементы блока питания размещены на одной плате. Монтаж не очень плотный, поэтому проблем с охлаждением из-за затруднения прохода воздушных потоков быть не должно. Какая-либо схема коррекция мощности (PFC) в MGE500WP не применяется. Данный БП не относится к устройствам FullRange, он оснащен переключателем входного напряжения 115/230В и сменным предохранителем.

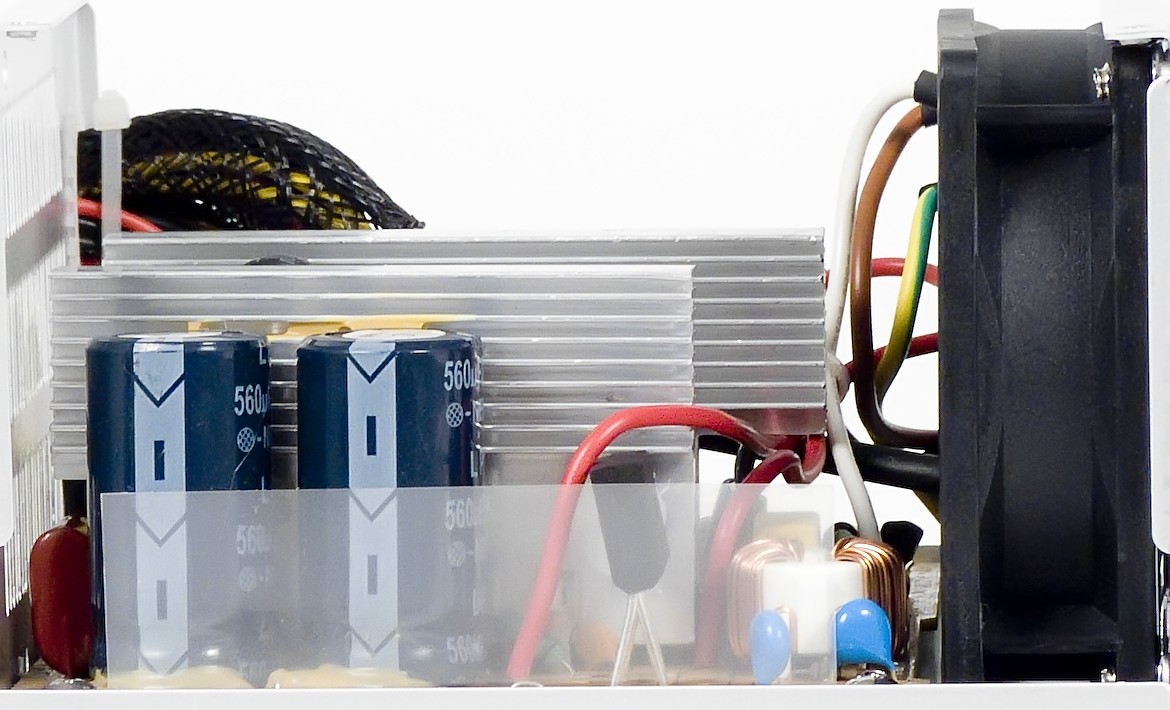

За отвод тепла отвечают два массивных радиатора толщиной 3мм и высотой 53 мм каждый. На верхней половине радиаторов выполнено оребрение для увеличения площади теплообмена.

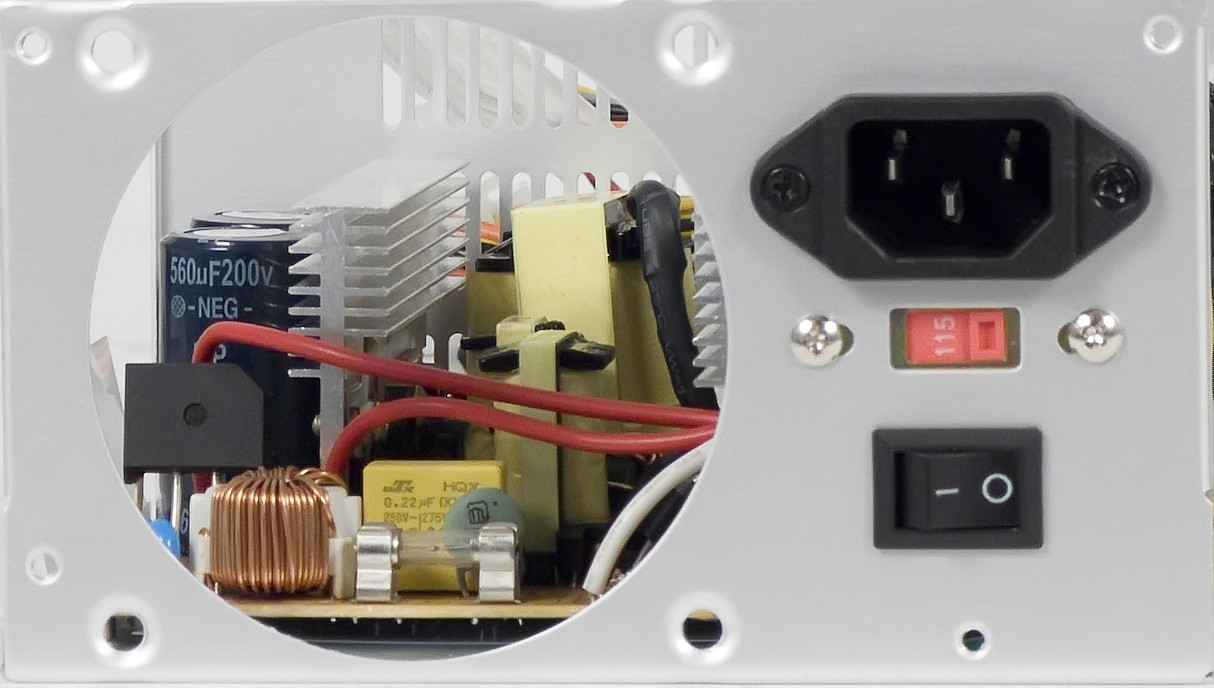

Конденсаторы входного выпрямителя имеют ёмкость 560 мкФ, рассчитаны на работу при максимальной температуре 85 градусов по Цельсию, произведены фирмой VENT (две штуки).

Мощность входного выпрямителя рассчитана, примерно, на 280 Вт.

В состав выходного каскада входят семь конденсаторов VENT, ёмкость которых без дополнительного вмешательства в блок питания определить не удалось.

Для проверки качества выдаваемого напряжения в качестве нагрузки используется стандартный стенд для тестирования корпусов формата ATX:

  • Процессор Pentium D 805 2.66 GHz
  • Кулер Zalman CNPS9500
  • Системная плата ASUSTek P5B-E
  • Видеокарта MSI GeForce 6800 GT
  • Оперативная память Corsair DDR2 533 MHz, 2048 Мб
  • Жесткий диск Seagate 160GB SATA2

Тестирование проводилось в трех режимах:

  • Min_Power — фоновый режим (100 Вт)
  • PRIME95 — полная загрузка процессора (163 Вт)
  • Max_Power — максимальное энергопотребление с использованием ATI Tool (3D View) и Prime95 (188 Вт)

Каждая серия проводилась в течение 60 минут. Серии следовали без перерыва. Выходное напряжение 5В и 12В снималось мультиметрами UNI-T UT71B.



Значение напряжения +5VDC изначально завышено таким образом, что находится около границы допустимого значения, при повышении мощности нагрузки по шине +12VDC, оно превышает допустимый пятипроцентный порог.

Значение напряжения +12VDC остается в пределах трехпроцентного отклонения, что  достаточно неплохо.

По результатам тестирования рекомендовать к использованию данный блок питания нельзя из-за излишне завышенного значения напряжения +5VDC.

В ходе тестирования комплектный вентилятор повысил свои обороты, однако издаваемый им шум оставался относительно низким, без высокочастотных составляющих, щелчков и прочих паразитных призвуков. Максимальная температура воздуха на выходе из БП составила 33 градуса по Цельсию при 23 градусах в помещении. Блок питания во время проведения тестов был установлен в открытом корпусе.

XG450WP – комплектный БП корпуса XG Sidewinder

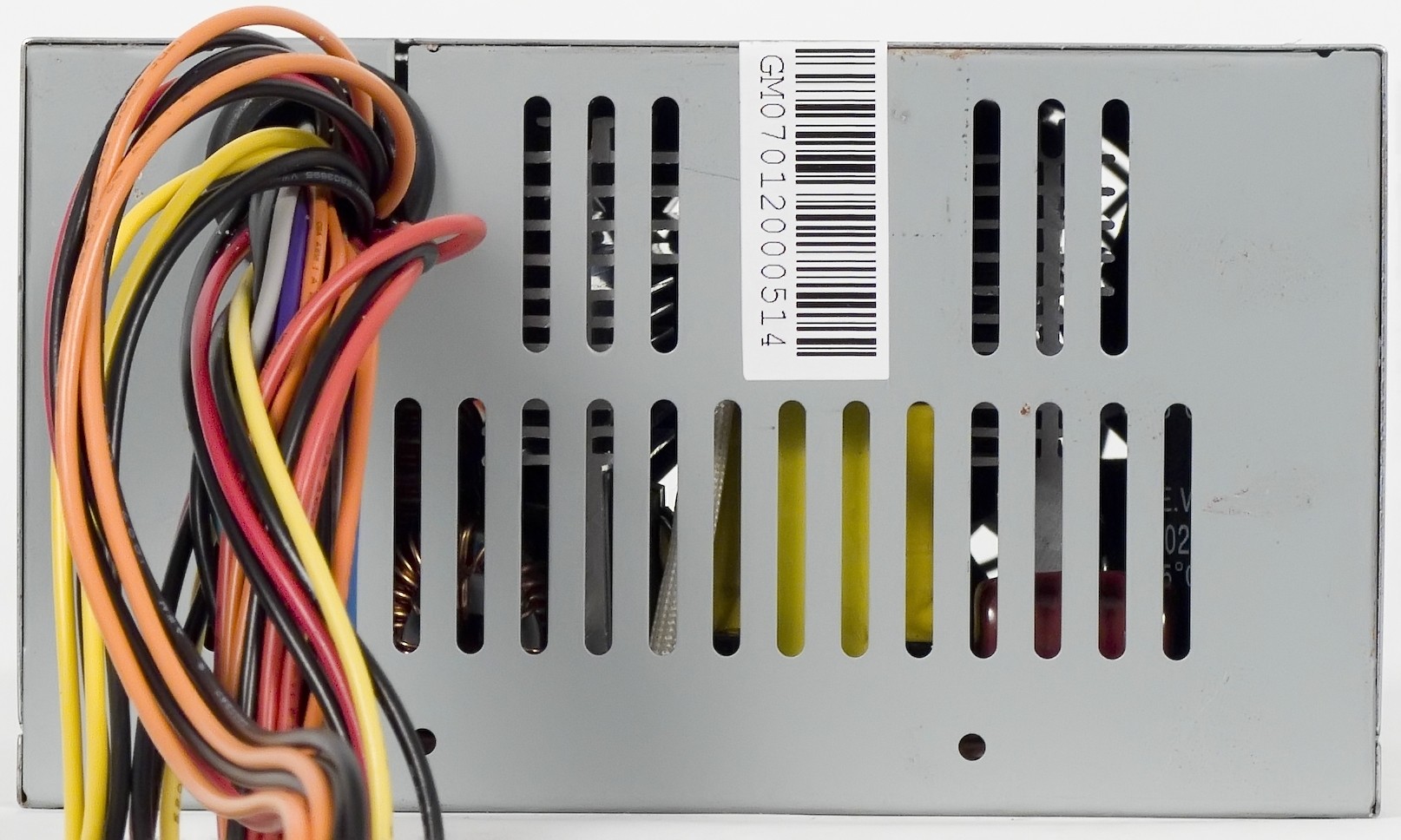

Данный БП очень похож на описанный нами выше, однако и отличий в нем тоже достаточно. Материалом корпуса служит привычная сталь. Единственным отличием в системе вентиляции можно считать чуть меньшее количество вентиляционных отверстий на противоположной вентилятору стенке и полное их отсутствие на боковой стенке.

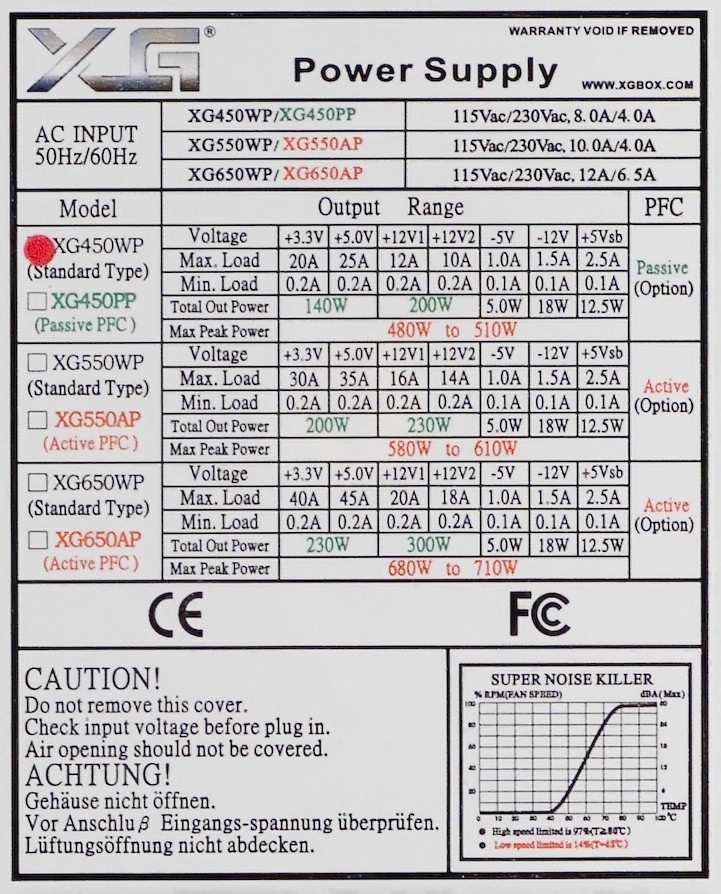

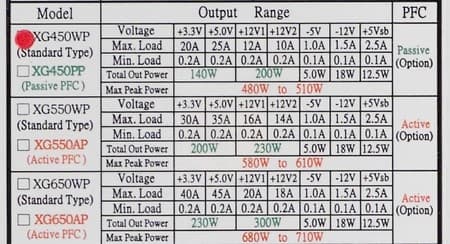

Производитель не позиционирует данный блок питания так же высоко, как MGE500WP, комплектуемый им корпус стоит значительно дешевле. Обратимся к подробным заявленным характеристикам.

Несмотря на более скромное значение максимальной выходной мощности, значение данного параметра по шине 12V у данного БП несколько выше — 200Вт.

При сравнении последней с аналогичным параметром типовых БП из Power Supply Design Guide for Desktop Platform, данный блок питания располагается практически на уровне типового БП мощностью 270 Вт, "проиграв" последнему 4 Вт. Что ставит XG450WP даже немного выше более дорогого MGE500WP, рассмотренного нами ранее.

Наименование
блока питания
Максимальный ток, А
Максимальная мощность, Вт
3,3V
5V
12V1
12V2
3,3&5V
12V
Общая

ATX12V ver. 2.3 180W
13
14
10
80
120
175
ATX12V ver. 2.3 220W
13
14
14
80
168
215
XG450WP
20
25
12
10
140
200
340
ATX12V ver. 2.3 270W
19
15
17
97
204
265
ATX12V ver. 2.3 300W
21
15
11
8
103
216
295
ATX12V ver. 2.3 350W
21
15
11
14
103
264
345
ATX12V ver. 2.3 400W
24
15
17
14
120
300
395
ATX12V ver. 2.3 450W
24
15
17
16
120
360
445

В данном случае мы также наблюдаем явно завышенную маркировку, которая превышает мощность шины 12V почти на 200 Вт, а заявленную максимальную выходную мощность более чем на 100 Вт.

Какой-либо оплетки на жгутах XG450WP нет. Основной коннектор питания 20-ти контактный, современный 24-х контактный вариант доступен через комплектный переходник, который зачем-то выполнен разборным. Разъемы питания SATA жестких дисков также доступны только через переходник.

Длина проводов в данном БП следующая:

  • до основного разъема ATX – 35 см, плюс 6 см переходник на ATX 24
  • до разъема ATX12V – 35 см
  • до разъема Peripheral Connector (молекс) – 35 см, плюс 15 см до второго такого же разъема и еще 15 см до разъема Floppy Drive Connector
  • до разъема Peripheral Connector (молекс) – 35 см, плюс 15 см до второго такого же разъема
  • до двух разъемов Serial ATA Connector на комплектном переходнике – 10 см

Наименование разъема
Количество коннекторов

24 pin Main Power Connector
1 через переходник
4 pin 12V Power Connector
1
8 pin SSI Processor Connector
6 pin PCI-E 1.0 VGA Power Connector
8 pin PCI-E 2.0 VGA Power Connector
4 pin Peripheral Connector
4
15 pin Serial ATA Connector
2 через переходник
4 pin Floppy Drive Connector
2

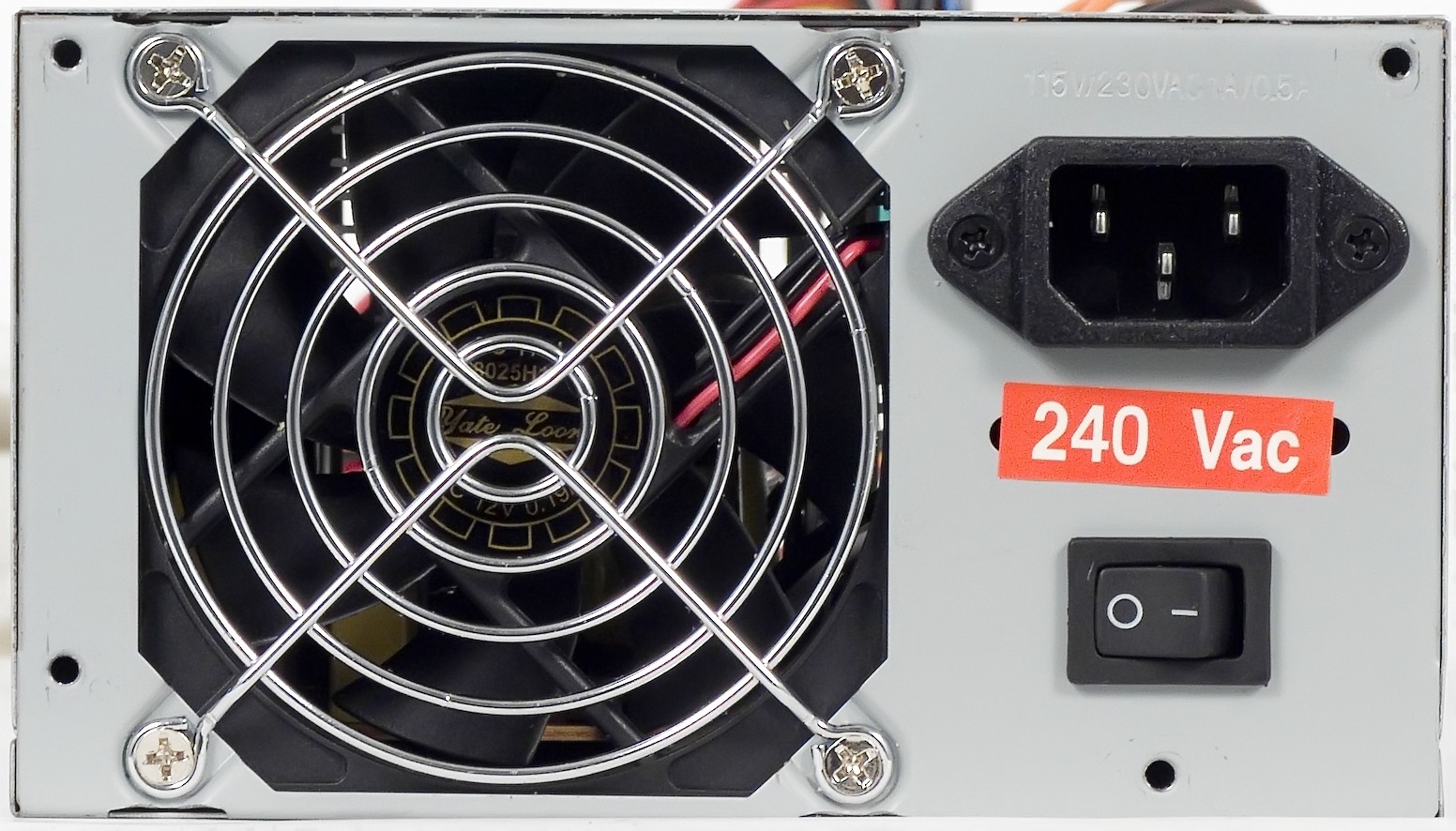

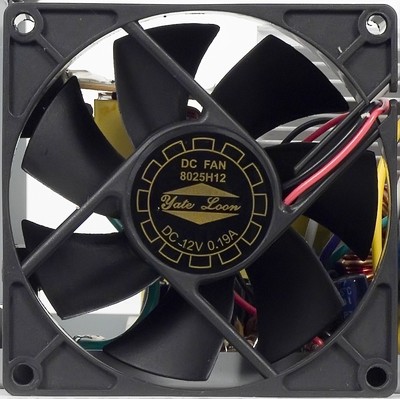

В блоке питания установлен 80 мм вентилятор Yate Loon 8025H12 с потреблением тока 0,19А. Вентилятор припаян к плате БП двумя проводами, произвести его замену будет не так просто, как в случае подключения при помощи разъема.

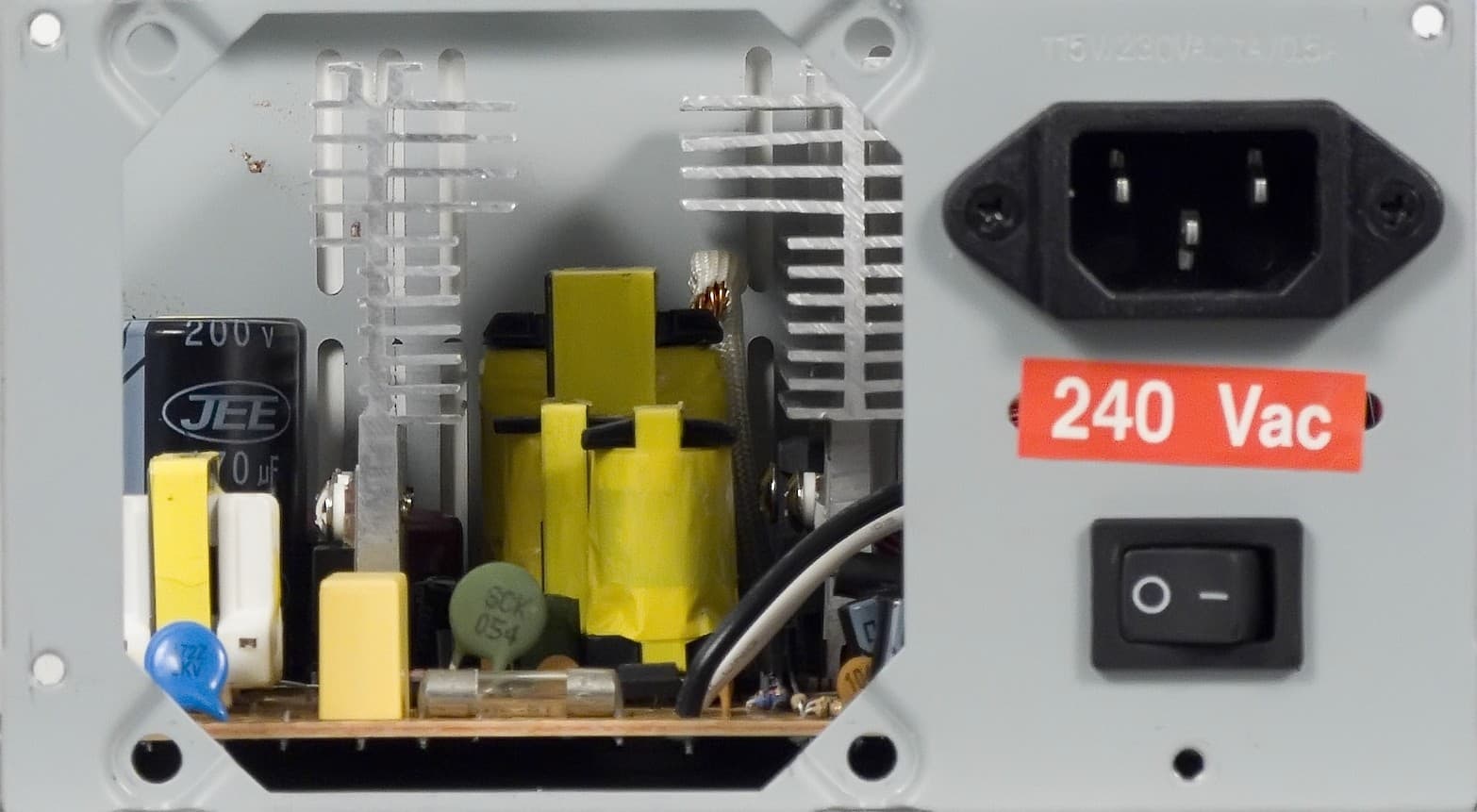

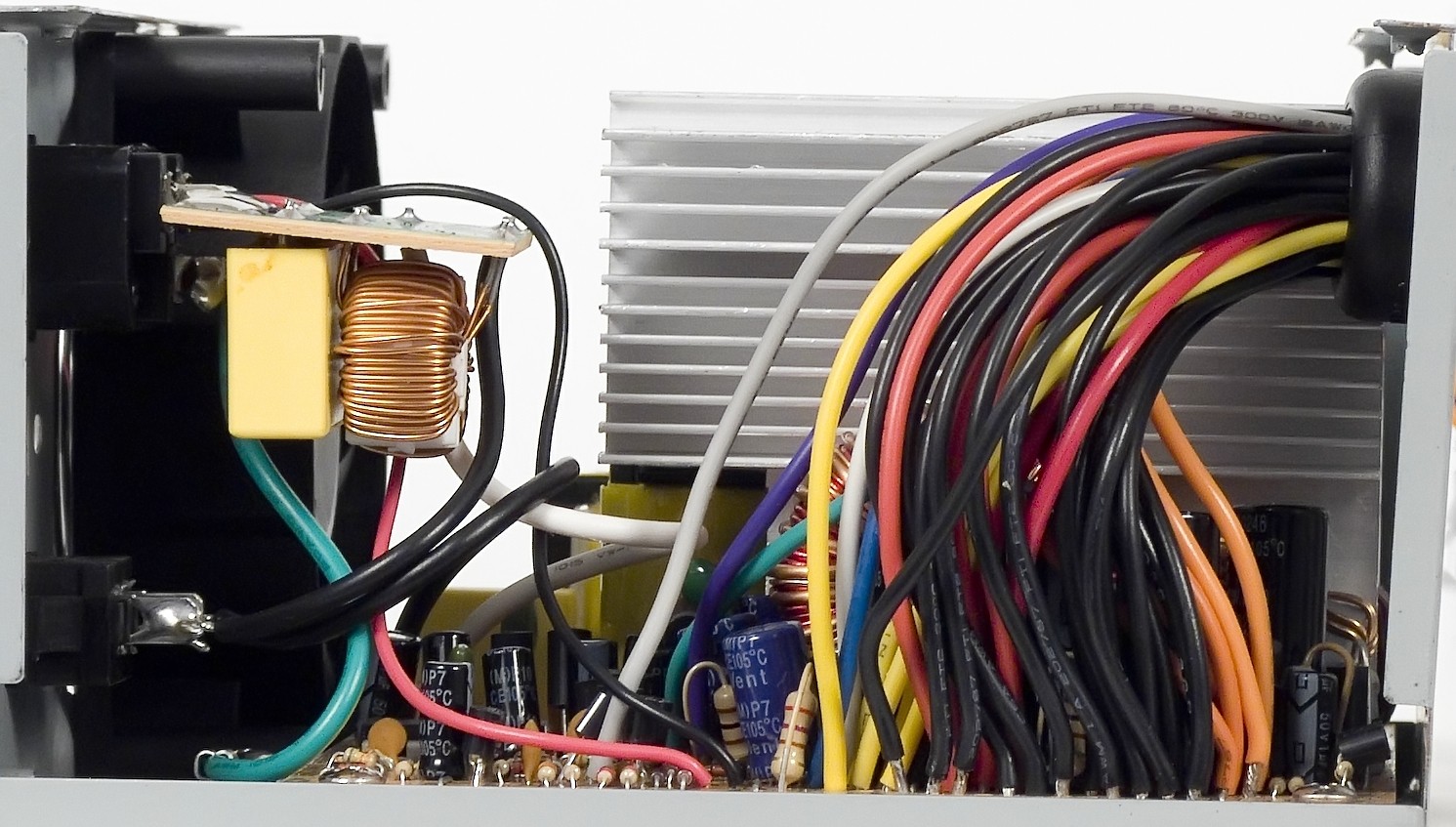

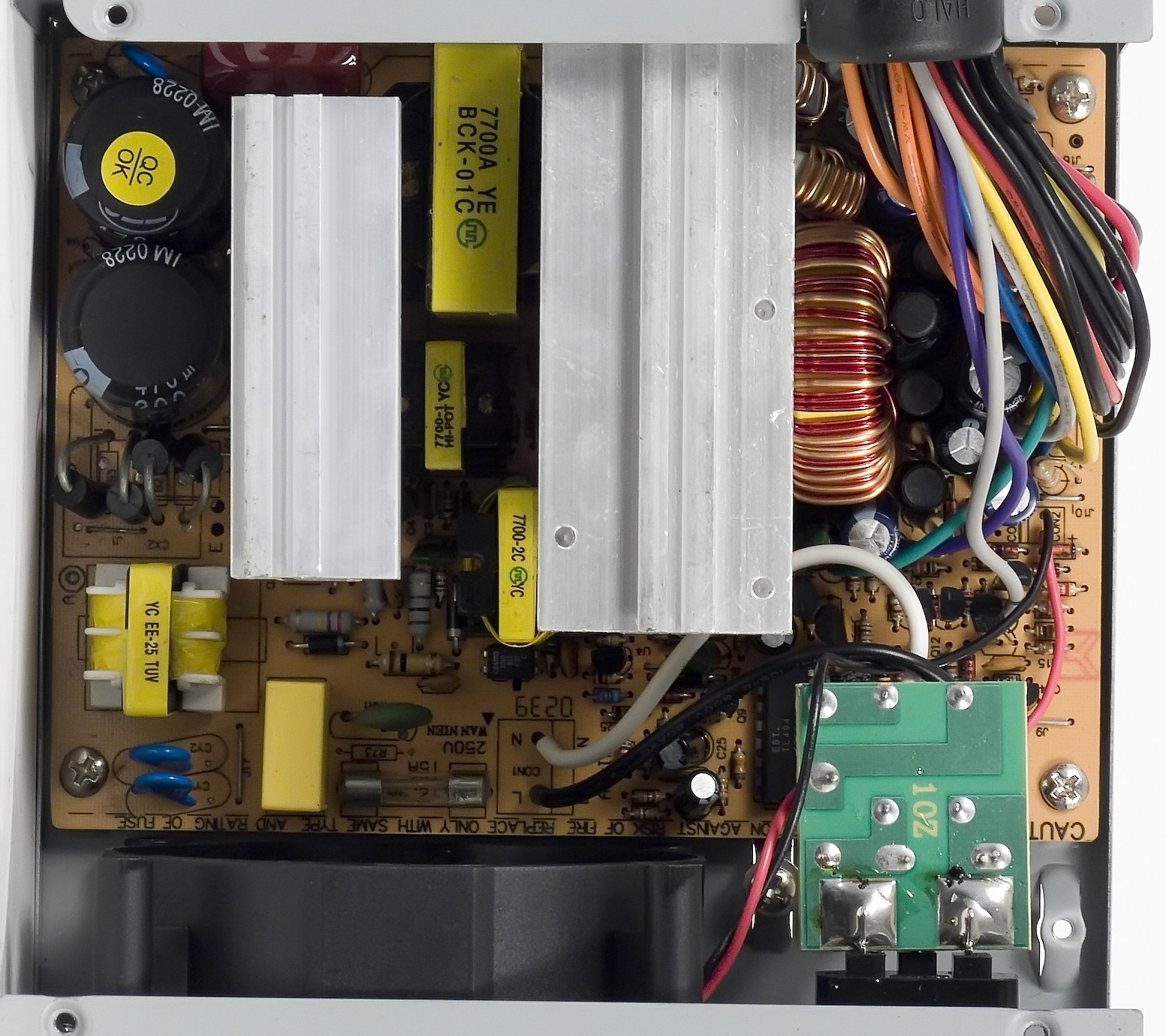

Внутренне блок питания большей частью копирует MGE500WP. Различия видны лишь при более детальном рассмотрении. В данном БП нет переключателя входного напряжения, однако он по-прежнему не является FullRange-устройством.

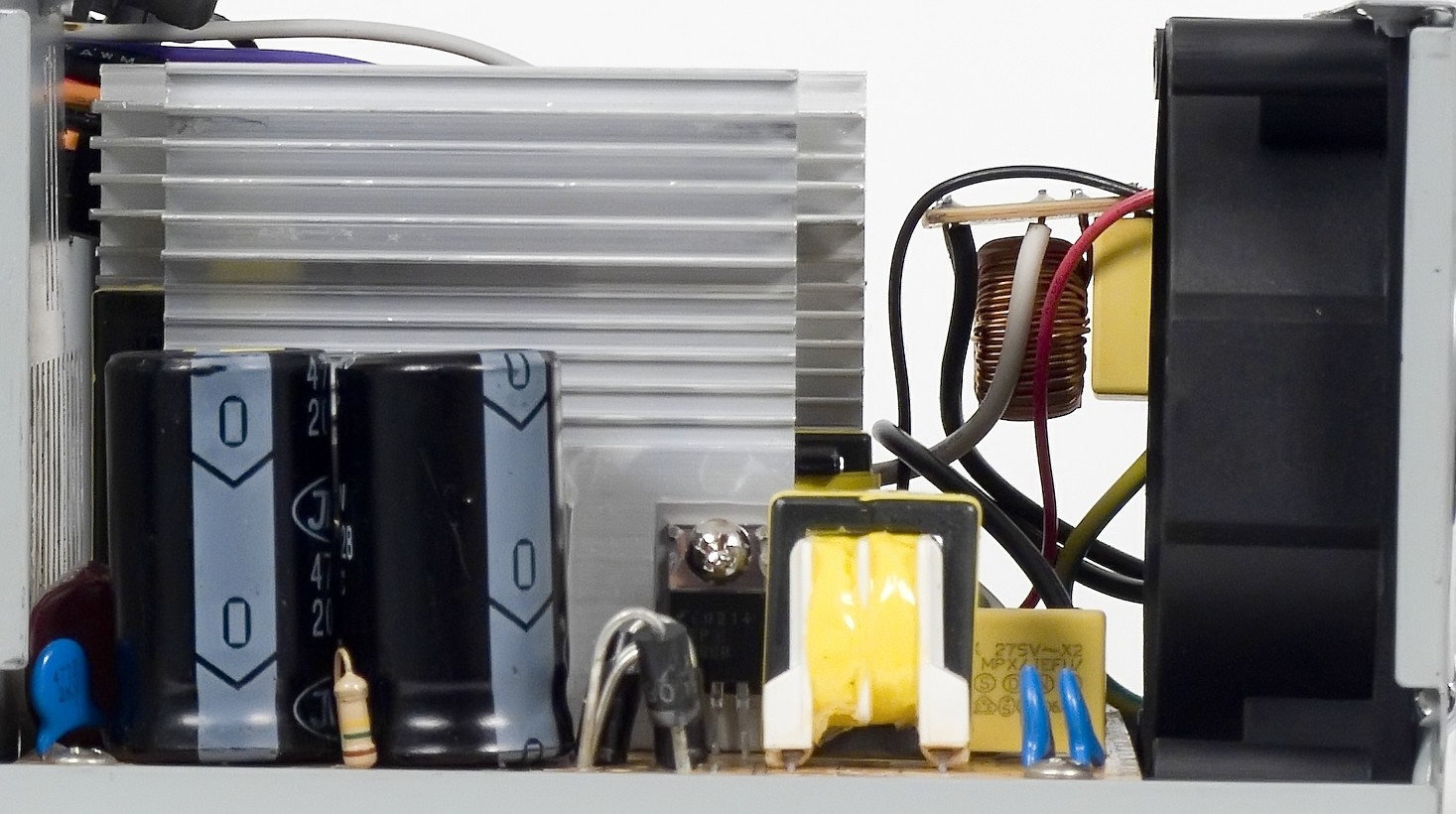

За отвод тепла отвечают два массивных радиатора толщиной 4мм у основания и 3мм в верхней части. Высота каждого радиатора㬿мм. На верхней половине радиаторов выполнено оребрение для увеличения площади теплообмена, причем выполнено оно более качественно, чем у MGE500WP.

Конденсаторы входного выпрямителя имеют ёмкость 470 мкФ, произведены фирмой JEE (2 штуки).

Мощность входного выпрямителя рассчитана примерно на 235 Вт.

В состав выходного каскада входят семь конденсаторов VENT, ёмкость которых без дополнительного вмешательства в блок питания определить не удалось.

Проверка выходных параметров блока питания проводилась аналогично описанной выше процедуре.



Изначально значение напряжения +5VDC также завышено, но при этом находится в пределах трехпроцентного отклонения, при повышении мощности нагрузки по шине 12V отклонение значения напряжения +5VDC возрастает.

Значение напряжения +12VDC немного понижено, но отклонение от номинала также находится в пределах трех процентов. При повышении мощности нагрузки по шине 12V отклонение значения напряжения +12VDC возрастает.

По результатам тестирования можно признать данный блок питания годным для питания систем невысокой мощности.

В ходе тестирования комплектный вентилятор повысил свои обороты, однако издаваемый им шум оставался относительно невысоким, без высокочастотных составляющих, щелчков и прочих паразитных призвуков. Максимальная температура воздуха на выходе из БП составила 31 градус по Цельсию, при 23 градусах в помещении. Блок питания во время проведения тестов был установлен в открытом корпусе.
