Методика тестирования блоков питания


Каждая статья будет состоять из трех основных частей: общее описание, тестирование блока питания и подведение итогов, а также, в случае необходимости, в статью будет добавляться вводная часть.

1. Общее описание блока питания включает в себя:

  • описание упаковки, в случае, если она есть
  • описание комплекта поставки БП, если он предусмотрен производителем
  • описание внешнего вида, непосредственно, блока
  • описание комплектных проводов и разъемов на них
  • описание используемого вентилятора
  • описание других элементов, в том числе, внутри блока питания

2. Тестирование блока питания, включает в себя:

  • проверка заявленных значений пульсаций напряжений при не максимальной статичной нагрузке
  • тестирование БП с различными вариантами нагрузки, составляющей до 100 процентов от указанной максимальной выходной мощности
  • тестирование блока питания в составе рабочей станции

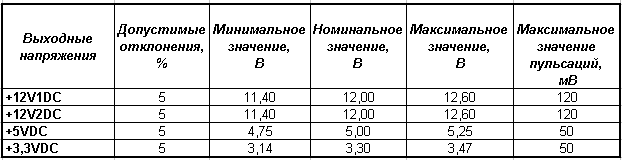

Допустимые значения пульсаций и значений выходных напряжений, а также основные требования к блокам питания, приведены в Power Supply Design Guide, последняя версия которого — 2.2.

По каналу +12VDC допускается отклонение на 10% при пиковой нагрузке

По первому разделу, я думаю, вопросов не возникнет, а вот пункты второго раздела стоит немного прокомментировать и разъяснить.

Итак, проверка заявленных значений пульсаций напряжений будет производиться при мощности 75% от максимальной, указанной для данной модели блока питания, но с сохранением пропорций токов по каналам, заявленным производителем. Допустимые значения пульсаций и значений выходных напряжений, а также основные требования к блокам питания, приведены в Power Supply Design Guide, последняя версия которого — 2.2.

В основной части тестирования для каждого БП будет примерно рассчитан ряд токов в соответствии с максимальной мощностью, в связи с тем, что в современных системах на линию 12В приходится большая нагрузка, и со временем она имеет тенденцию только возрастать, а также учитывая тот факт, что максимальные токи, указанные производителем, не предназначены для одновременной нагрузки всех каналов.

Расчет максимальных значений токов для тестирования будет производиться по следующим принципам:

  • ток по линии 12В — максимальный
  • токи по линиям 3,3В и 5В в пропорции, примерно, 1:1
  • суммарная мощность линий 3,3В и 5В вычисляется вычитанием из максимальной мощности БП произведения максимального тока по линии 12В на, собственно, напряжение по данной линии. Проще говоря, из максимальной выходной мощности БП вычитается максимально допустимая мощность по каналу 12В, остаток делится на каналы 3,3В и 5В в указанной пропорции.

Тестирование будет заключаться в эксплуатации БП с переменной нагрузкой, составляющей 33, 67 и 100 процентов от заданных токов, рассчитанных в предыдущем пункте. Период смены значений токов будет составлять примерно две минуты. Обращаю внимание, что работа с максимальной (не путать с пиковой) выходной мощностью является штатным режимом работы блока питания.

По результатам тестирования будет составляться отчет, включающий в себя таблицу с цветовой маркировкой полученных значений выходных напряжений.

Тестирование блока питания в составе рабочей станции наиболее приближено к эксплуатации БП в реальных условиях.

В данный момент проводится выбор конфигурации компьютера-стенда, которая имела бы достаточную высокую мощность и хорошую масштабируемость для тестирования различных по своим энергетическим способностям блоков питания.

Временно тестирование будет проводиться на компьютере следующей конфигурации:

Тестирование будет заключаться в прогоне в течение часа демо-роликов из игры FarCry, также для тестов будет использоваться программный пакет CPU RightMark.

Оценка шумовых характеристик будет производиться субъективно.

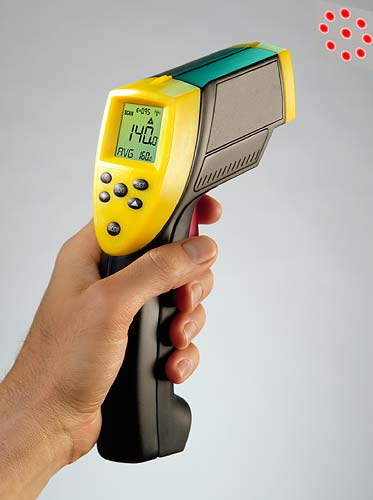

Для измерения температуры будет использоваться бесконтактный термометр (пирометр) Thermopoint TPT 6 Pro Plus производства Flir Systems.

Измерение скорости вращения вентилятора также планируется, сейчас производится выбор оборудования для этой цели.

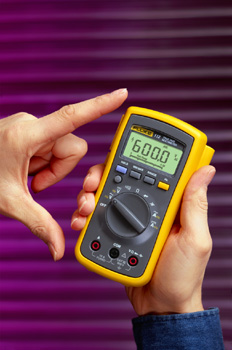

Измерение выходных напряжений будет производиться мультиметрами Fluke 111 класса True RMS.

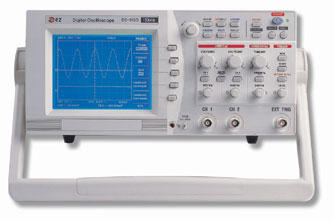

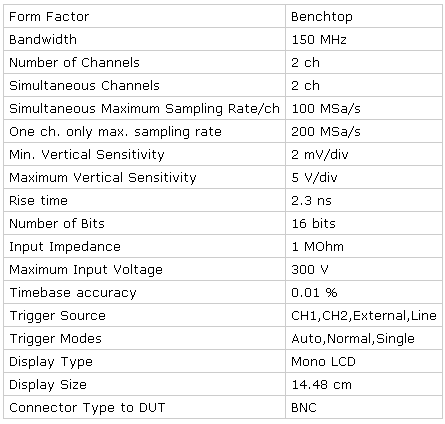

Для измерения пульсаций выходных напряжений будет использоваться 2-х канальный цифровой осицилограф DS-1150 производства EZ Digital, имеющий полосу пропускания 150 МГц.


Для синтеризования нагрузки для блоков питания в ходе тестирования будут применяться три программируемых электронных нагрузочных блока SL-300 производства фирмы Unicorn.

В конце материала следует краткое подведение итогов и перечисление достоинств и недостатков, имеющихся у протестированного устройства, по личному мнению автора.
