Блок питания Hiper K900

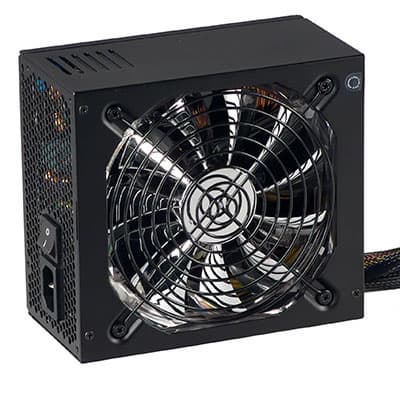

Внешний вид блока питания Hiper K900
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

Среди продаваемых в рознице блоков питания очень сложно встретить продукты в оригинальной и удобной упаковке, которая может впоследствии послужить своему хозяину еще и вторично. К примеру, для хранения каких-либо мелочей. В лучшем случае некоторые производители готовы предложить вполне удобную картонную коробку с ручкой, оформленную в меру фантазии и вкуса своих сотрудников, которая, разумеется, будет одноразовой. В случае приобретения блоков питания большой мощности, масса и габариты которых уже вполне ощутимы даже для относительно здоровых мужчин среднего возраста, картонная коробка не является удобной упаковкой, особенно если она не оснащена ручкой для переноски. Пожалуй, самым удачным решением для таких увесистых комплектующих является жесткий пластиковый короб со скругленными углами, ручкой и защелками. Удивительно, но за несколько лет после выпуска компанией Hiper первых моделей серии Type R (именно в такой упаковке) у нее не появилось последователей и подражателей.

Зато творчество создателей упаковки из картона не знает границ: каких только коробок не приходилось видеть. Но бо́льшая часть из них не слишком удобна, особенно когда речь заходит о блоках питания высокой мощности, которые помимо заметной массы и габаритов самого устройства обычно имеют большое количество комплектных проводов, которые также занимают достаточно много места в упаковке.

Разумеется, упаковка — это последнее, на что надо смотреть при покупке БП, но очень хочется, чтобы качественное содержание имело и качественную оболочку.

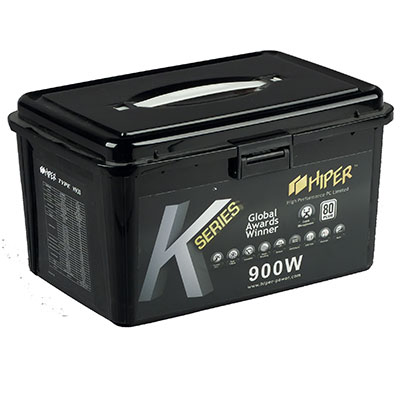

Упаковка блока питания Hiper K900

Что касается героя сегодняшнего материала, то это представитель старшей серии K компании Hiper. В данной серии выпускаются также модели K700, K800 и K1000. С младшей моделью из этого списка мы уже встречались на страницах нашего ресурса.

Поставляется блок питания в упаковке, предназначенной для розничной продажи и представляющей собой пластиковый ящик с откидной крышкой. Упаковка оснащена ручкой для переноски. Самопроизвольные открытия замка невозможны. То есть тут производитель поработал очень хорошо.

Возможно, внешний вид самого́ БП кому-то и покажется стильным, но на наш взгляд, он скорее аляповатый. Сочетание матового черного корпуса и зеркального серебристого вентилятора могло произвести позитивное впечатление в конце девяностых годов прошлого века, когда почти все блоки питания были одинакового серого цвета — но в 2012 году такой дизайн кажется несколько не вполне адекватным. Но и это еще не все. Вентилятор имеет встроенную неотключаемую подсветку — разумеется, голубого цвета. Подсветка яркая и будет освещать корпус изнутри почти полностью.

Характеристики

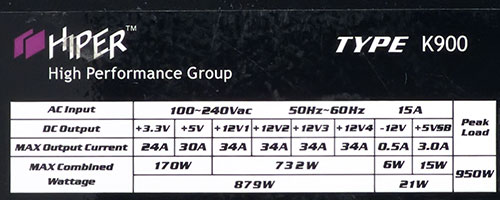

Все необходимые параметры указаны на корпусе блока питания в полном объеме. Для мощности шины +12VDC заявлено значение 732 Вт. Данная величина находится между соответствующими значениями типовых блоков питания мощностью 750 и 800 Вт, соотношение мощности по шине +12VDC и полной мощности по основным силовым каналам составляет 0,83, что является низким показателем для современных решений подобной мощности.

Характеристики блока питания Hiper K900

Длина проводов и количество разъемов

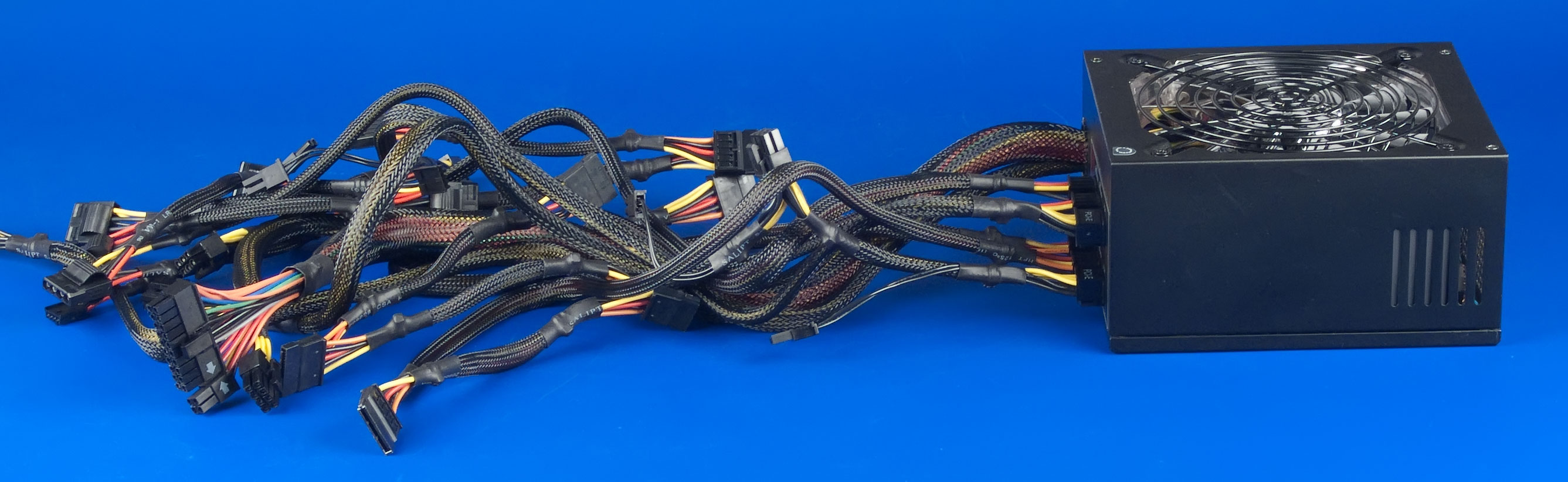

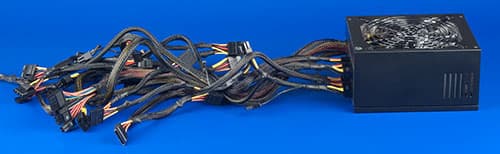

Провода и разъемы блока питания Hiper K900

Фиксированные
до основного разъема АТХ — 50 см
до процессорного разъема 8 pin SSI — 55 см
до процессорного разъема 8 pin SSI — 55 см
Модульные
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 50 см, плюс еще 15 см до второго такого же разъема
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 50 см, плюс еще 15 см до второго такого же разъема
до первого разъема SATA Power Connector — 50 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
до первого разъема SATA Power Connector — 50 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
до разъема Peripheral Connector («молекс») — 50 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема, плюс 15 см до разъема питания FDD
до разъема Peripheral Connector («молекс») — 50 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема, плюс 15 см до разъема питания FDD

Наименование разъема Количество коннекторов Примечание
24 pin Main Power Connector1монолитный
4 pin 12V Power Connectorнет
8 pin SSI Processor Connector2один разборный
6 pin PCI-E 1.0 VGA Power Connectorнет
8 pin PCI-E 2.0 VGA Power Connector4разборные
4 pin Peripheral Connector6эргономичные
15 pin Serial ATA Connector8на 2 жгутах
4 pin Floppy Drive Connector2

У данного блока питания используется так называемая модульная система подключения проводов с разъемами для питания комплектующих внутри системного блока. Данная конструкция позволяет снять неиспользуемые жгуты проводов, высвободив побольше места и придав более аккуратный вид внутренностям системного блока.

Количество разъемов и их размещение на жгутах проводов если и не является оптимальным, то во всяком случае вплотную приближается к таковому на сегодняшний день для блока питания подобной мощности. Конечно, было бы несколько лучше, если бы разъемы SATA Power были распределены по трем жгутам (4+2+2), но это не настолько критичный фактор, чтобы придавать ему большое значение.

Длина проводов у данного блока питания средняя. Ее будет вполне достаточно для использования в корпусах типоразмера minitower, miditower и fulltower с верхним расположением БП, а также в компактных корпусах типоразмера miditower высотой в пределах 40 см с нижним расположением блока питания. В более габаритных корпусах с нижним расположением блока питания возможно окажется недостаточной длина проводов до коннектора питания процессора.

Система охлаждения

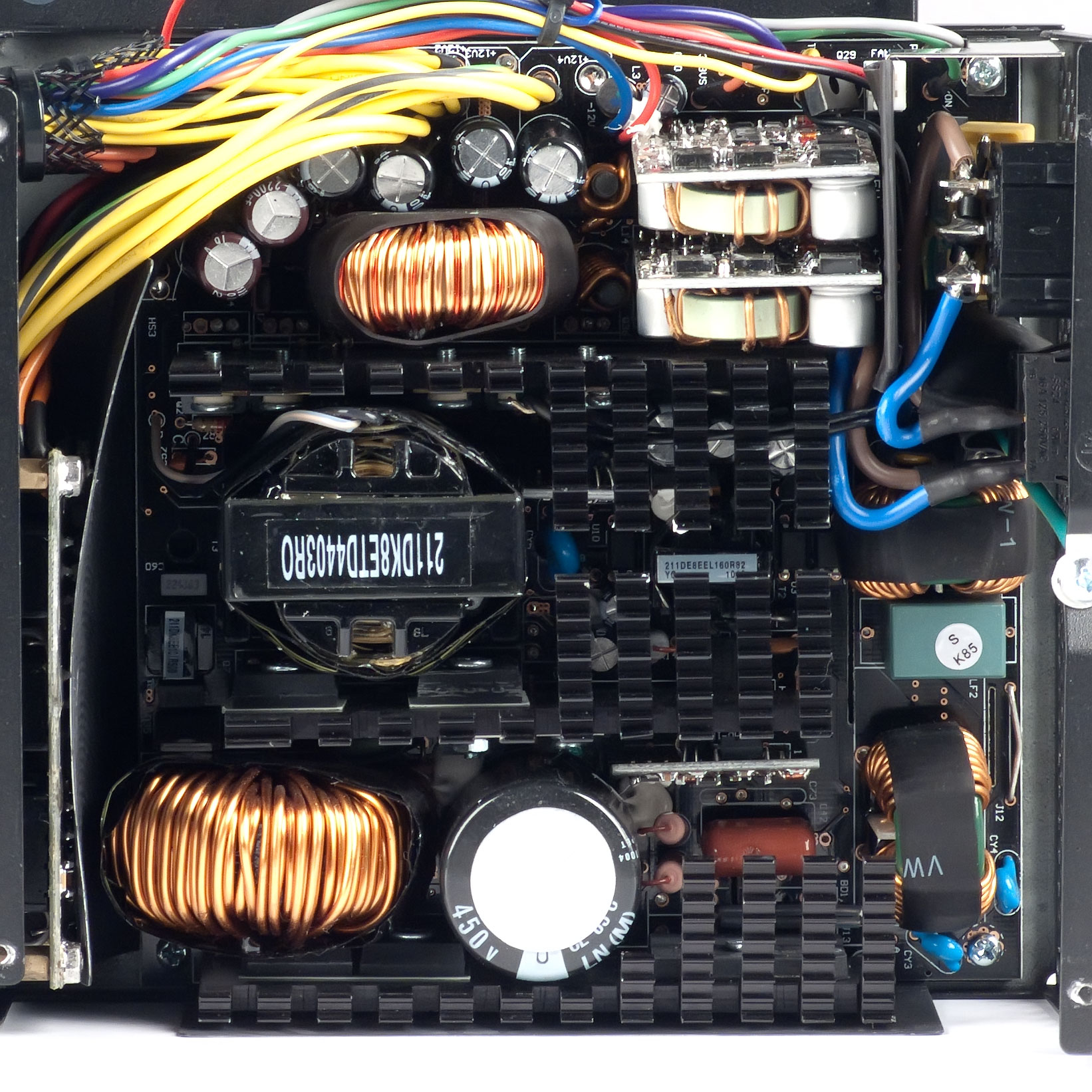

Вид платы блока питания Hiper K900

Основные полупроводниковые элементы установлены на трех радиаторах с толщиной основания около 4 мм с развитым оребрением, которое достаточно сильно перекрывает расположенные рядом элементы — повышая таким образом аэродинамическое сопротивление потоку от вентиляора.

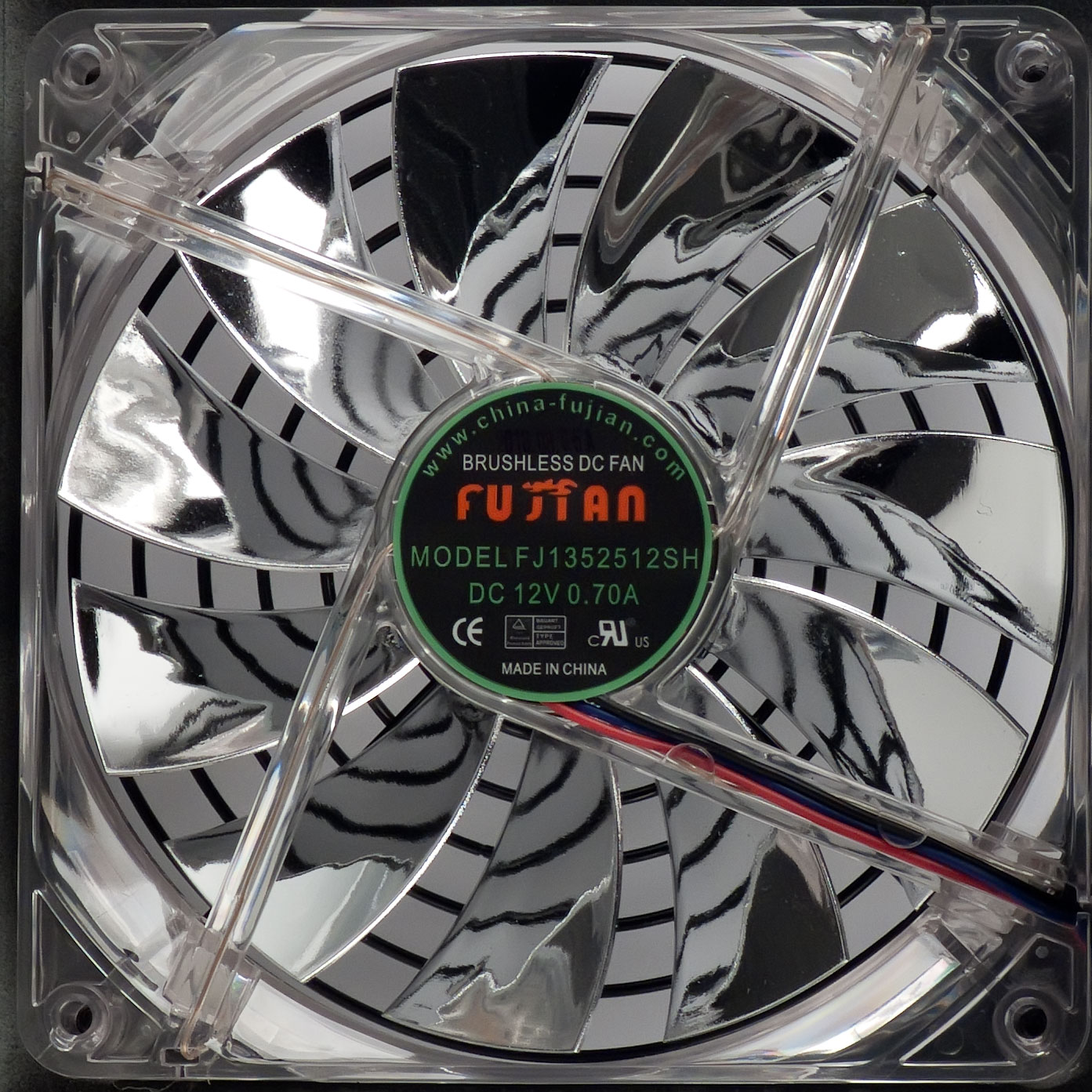

Под проволочной решеткой установлен вентилятор FJ1352512SH типоразмера 135 мм производства компании Fujian, имеющий трехпроводное подключение: через двухконтактный разъем к основной плате и отдельным проводом — для питания подсветки голубого цвета.

Вентилятор блока питания Hiper K900

Тестирование блока питания

Работа на максимальной мощности

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности в течение 20 минут. Такой тест с уверенностью позволяет удостовериться в работоспособности БП. В данном случае особых проблем не возникло. По каналу +3,3VDC имеются значительные отклонения от номинала, по каналу +5VDC отклонения относительно небольшие. По каналу +12VDC отклонения от номинала минимальные.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 до +5 процентовплохо
 до +4 процентовудовлетворительно
 до +3 процентовхорошо
 до +2 процентовочень хорошо
 1 процент и менееотлично
 до −2 процентовочень хорошо
 до −3 процентовхорошо
 до −4 процентовудовлетворительно
 до −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала

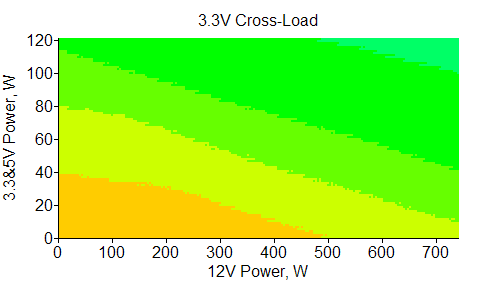

Отклонения по линии +3,3 VDC

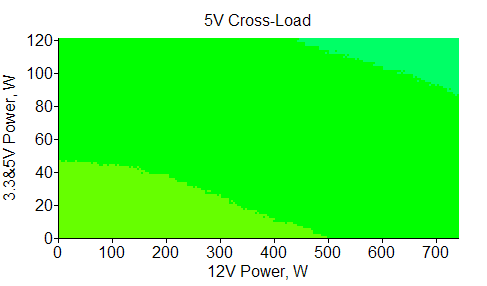

Отклонения по линии +5 VDC

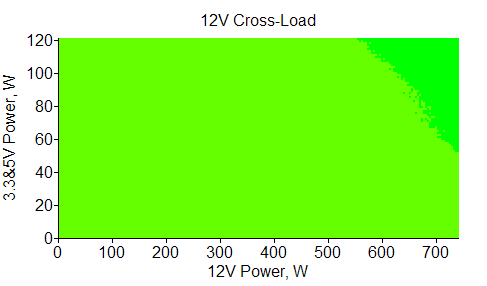

Отклонения по линии +12 VDC

У данной модели во всем протестированном диапазоне мощности отсутствуют отклонения свыше пяти процентов. Почти во всем диапазоне измеренным значениям напряжений удалось уложиться в два процента за исключением участка на низко-средней мощности для канала +3,3VDC — тут отклонения в пределах четырех процентов, что можно считать удовлетворительным показателем.

При типичном распределении мощности по каналам выходные параметры блока питания находятся на хорошем уровне.

Очередной этап тестирования заключается в измерении полной мощности, подведенной к блоку питания, активной мощности, потребленной им, и в расчете коэффициента полезного действия и коэффициента мощности.

Согласно нашим измерениям, КПД данного БП достигает значения свыше 85 процентов в диапазоне мощности от 300 ватт. Максимальное значение около 88 процентов было зарегистрировано при выходной мощности 500 Вт. Одновременно с этим КПД на низкой мощности составил около 63 процентов. График рассеиваемой мощности представляет собой достаточно плавную линию без резких изгибов — правда, после точки в 800 ватт его крутизна несколько увеличивается, что говорит об увеличении значения приращения рассеиваемой мощности.

С точки зрения эффективности преобразования, наиболее оптимальный диапазон эксплуатации данной модели составляет от 100 до 800 Вт.

Измерение уровня шума

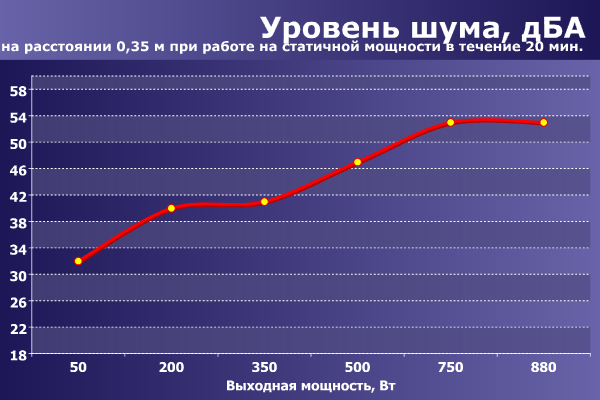

В данном материале мы продолжаем использовать новую методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-ЭКО, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

При работе на низкой мощности шум от блока питания находится на среднетипичном уровне для жилого помещения в дневное время суток.

При работе на средней мощности в диапазоне 200—350 Вт шум находится на уровне выше среднего при расположении в ближнем поле; при более значительном удалении и размещении под столом в корпусе с нижним расположением БП такой шум можно будет трактовать как находящийся на среднем уровне. В дневное время суток в жилом помещении источник с подобным уровнем шума будет вполне заметен, но достаточно легко переносим, особенно на расстоянии метра и более, а в офисном помещении он будет не слишком заметен, так как фоновый шум в офисах обычно выше, чем в жилых помещениях. В ночное время суток источник с таким уровнем шума будет хорошо заметен, спать рядом будет затруднительно.

На мощности в 500 Вт шум блока питания приближается к отметке в 50 дБА, а при нагрузке в 750 Вт — превышает ее. Шум на такой мощности можно охарактеризовать как достаточно высокий. Находиться в ближнем поле от такого источника шума долговременно уже некомфортно даже в условиях офиса. При более значительном удалении источник также будет обращать на себя внимание, но раздражать будет в меньшей степени.

При измерении уровня шума на малом расстоянии в трех режимах работы мы убедились в отсутствии посторонних призвуков (писка, свиста и т. д.); электроника данной модели БП работает весьма тихо.

Оценка потребительских качеств

Достойные электрические характеристики и не слишком проработанная акустическая эргономика обычно присутствуют в геймерских блоках питания средней ценовой категории. Вместе с тем таким блокам питания требуются длинные провода для беспроблемного размещения в габаритных корпусах с нижним расположением БП, тогда как у данной модели провода имеют весьма небольшую длину.

Внешнее оформление весьма специфическое. Но возможно, кому-то подобный антураж придется к месту.

Данная модель имеет в названии число 900, что, на наш взгляд, подразумевает и соответствующую выходную мощность по основным силовым каналам: +3,3VDC, +5VDC, +12VDC. Производитель имеет несколько другую позицию: мощность основных каналов — 879 Вт, при этом мощность шины +12VDC составляет всего лишь 732 Вт. Такая мощность характерна для современных моделей ведущих производителей мощностью 750 Вт. Так что при эксплуатации этого БП в реальной системе в любом случае будет определенный запас по общей мощности, которым будет практически невозможно воспользоваться. Нужен ли такой запас? Каждый может решить самостоятельно.

Итоги

Из достоинств модели стоит отметить хорошие электрические характеристики и отличную упаковку. Вместе с тем присутствует сравнительно низкая нагрузочная способность по шине +12VDC для блока питания мощностью 900 ватт. Остальные параметры находятся на среднем уровне. К акустической эргономике также имеются нарекания.


Средняя текущая цена (количество предложений)
Блок питания Hiper K900
Н/Д(0)


Блок питания Hiper K900 предоставлен на тестирование производителем
