Блок питания Enhance ATX-500GA

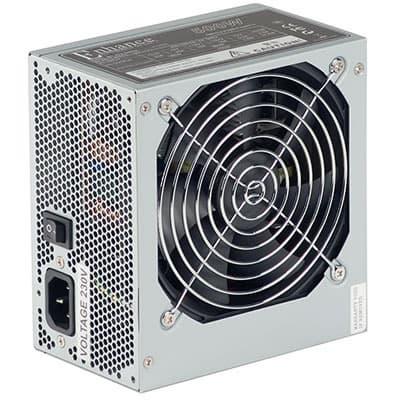

Внешний вид блока питания Enhance ATX-500GA

Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

Сегодня мы познакомимся с очередным продуктом компании Enhance Electronics, предлагаемым на российском рынке. Данная модель относится к серии ATX, с некоторыми представителями которой мы уже встречались ранее на страницах нашего издания. Enhance ATX-500GA представляет самую младшую группу в серии ATX, состоящую, помимо фигуранта сегодняшнего обзора, еще из двух моделей меньшей мощности. Тестовый экземпляр был предоставлен нам без какой-либо упаковки, так что, возможно, мы тестировали не финальную ревизию продукта, и продаваемые в магазинах БП могут иметь некоторые отличия.

Характеристики

Все необходимые параметры указаны на корпусе блока питания в полном объеме. Стоит обратить внимание, что модель имеет максимальную мощность 450 Вт, тогда как в ее наименовании фигурирует число 500. В данном случае производитель подразумевает пиковую мощность, хотя для моделей маркировки ATX-02xx используется максимальная долговременная мощность. Мощность шины +12VDC у рассматриваемого БП составляет 360 Вт, что также соответствует типовому блоку питания мощностью 450 Вт.

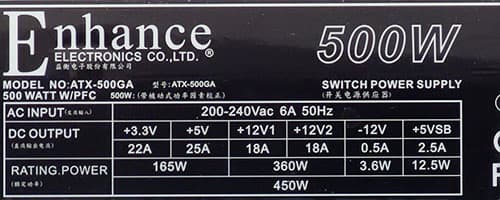

Характеристики блока питания Enhance ATX-500GA

Длина проводов и количество разъемов

  • до основного разъема АТХ — 42 см;
  • до процессорного разъема 4 pin ATX12V — 42 см;
  • до разъема питания видеокарты PCI-E 1.0 VGA Power Connector — 52 см;
  • до первого разъема SATA Power Connector — 42 см, плюс 15 см до второго такого же разъема, плюс 15 см до разъема Peripheral Connector («молекс») и еще 15 см до второго такого же разъема;
  • до разъема Peripheral Connector («молекс») — 42 см, плюс 15 см до второго такого же разъема и еще 15 см до разъема питания FDD.

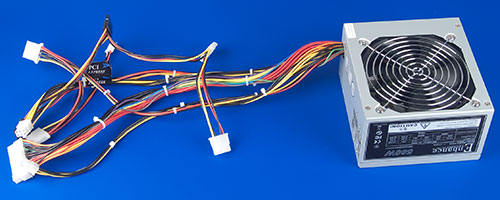

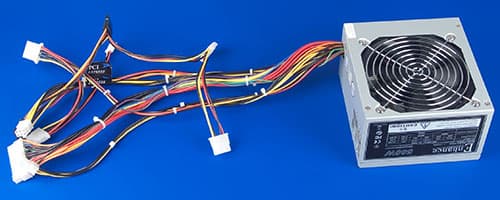

Провода и разъемы блока питания Enhance ATX-500GA

Наименование разъема Количество коннекторов Примечание
всего съемных
24 pin Main Power Connector1разборный
4 pin 12V Power Connector1
8 pin SSI Processor Connector
6 pin PCI-E 1.0 VGA Power Connector1
8 pin PCI-E 2.0 VGA Power Connector
4 pin Peripheral Connector4
15 pin Serial ATA Connector2
4 pin Floppy Drive Connector1

Расположение и количество разъемов у данной модели никак нельзя признать оптимальным. Четыре разъема для подключения «старых» периферийных устройств и только два разъема SATA Power (причем последние на одном жгуте и в самом его начале) у современного блока питания мощностью 450 Вт выглядят довольно архаично.

Длина проводов у данного блока питания небольшая и скорее типична для низкобюджетных решений. Ее будет достаточно лишь для использования в корпусах типоразмера minitower и miditower с верхним расположением БП.

Конструкция

Блок питания оснащен пассивным корректором коэффициента мощности; индуктивный элемент, обеспечивающий сглаживание формы тока, установлен на основной плате, а не нависает над ней, загораживая свободное пространство и мешая охлаждению остальных компонентов.

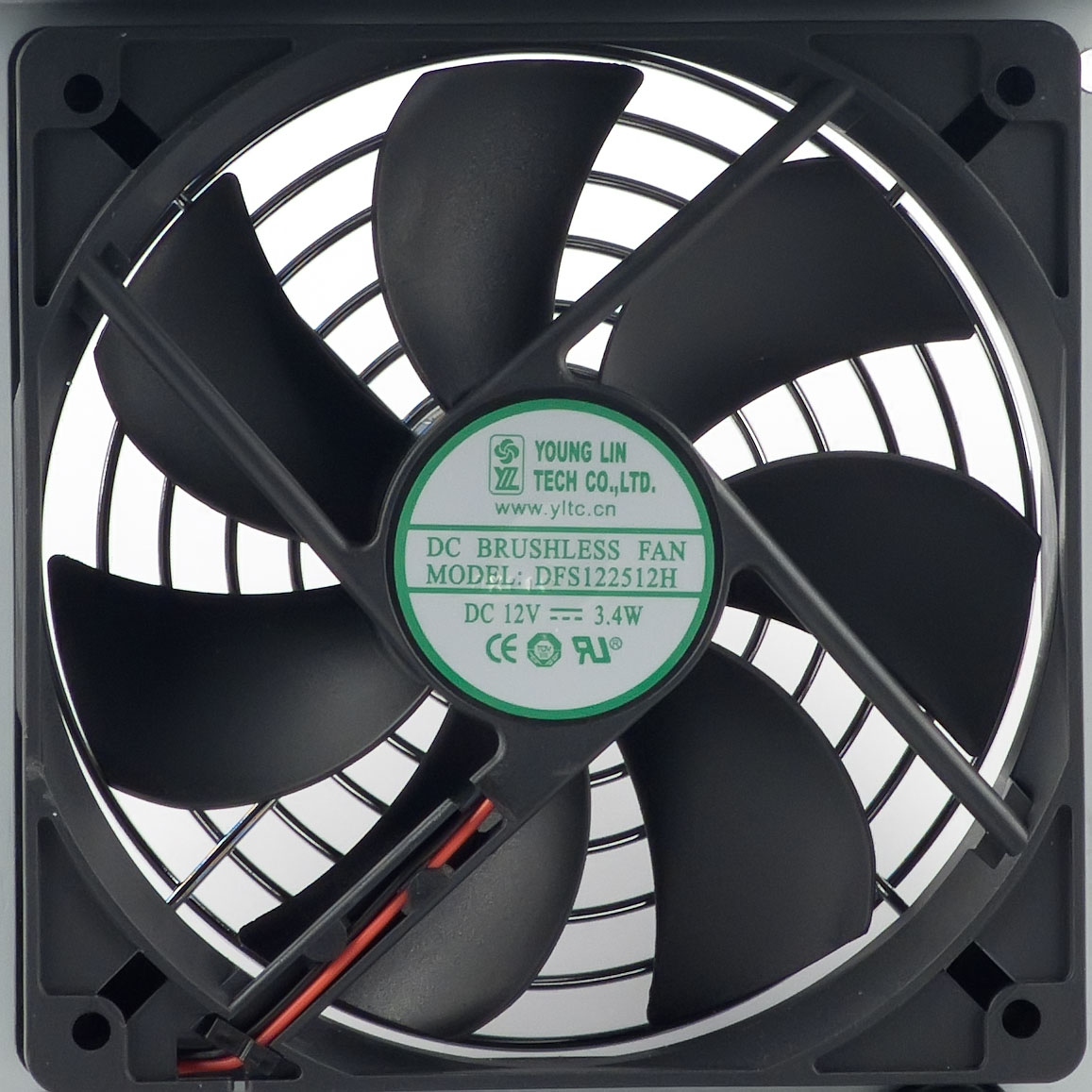

Вентилятор блока питания Enhance ATX-500GA

Рассчитан наш экземпляр был только на один номинал питающего напряжения, а именно — 230 вольт, то есть при питания напряжением в диапазоне 200—240 вольт каких-либо проблем ожидать не стоит при условии соответствующей нагрузки.

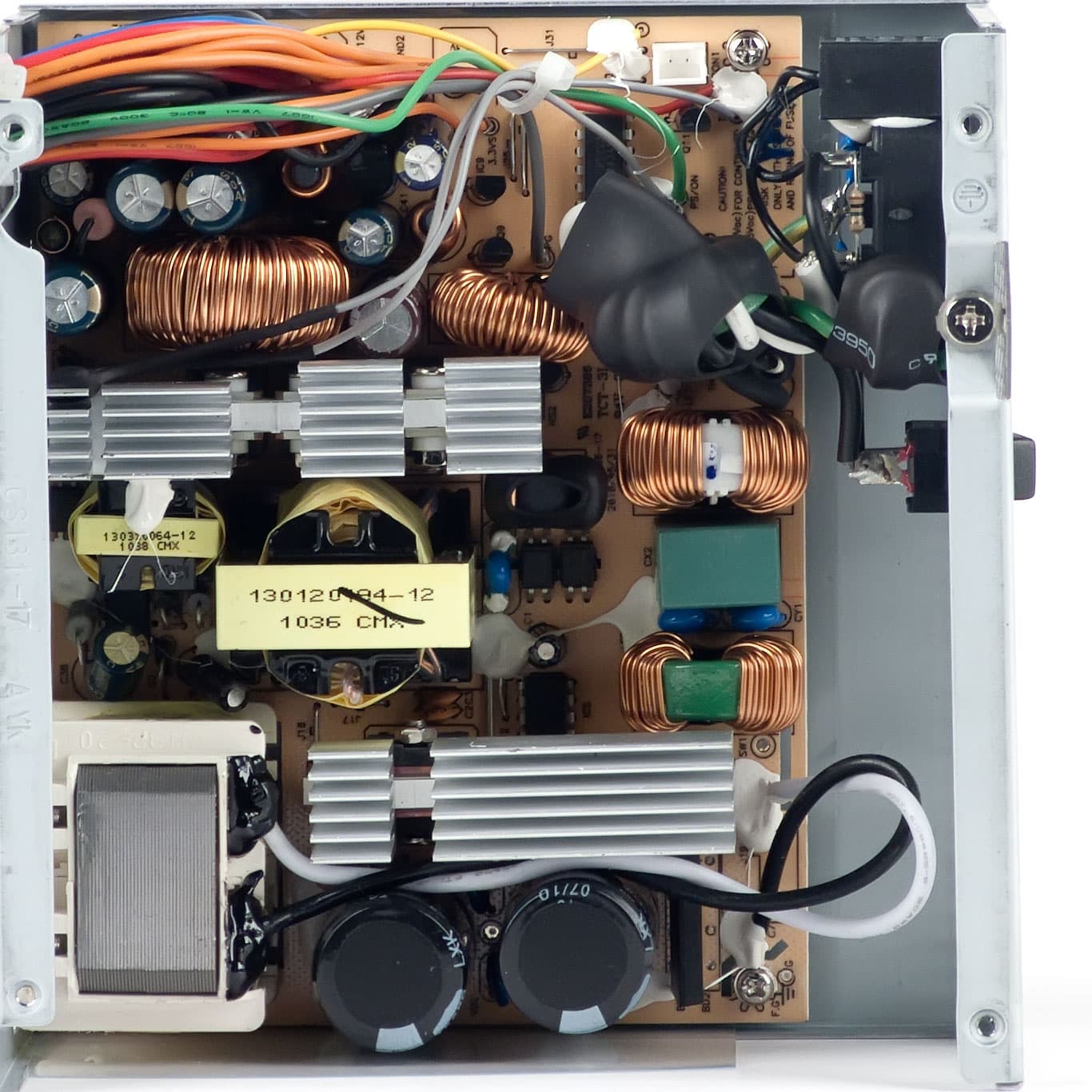

Вид платы блока питания Enhance ATX-500GA

В сглаживающем фильтре установлены два конденсатора Teapo емкостью 680 мкФ, тогда как типичным значением при данной схемной реализации можно считать емкость 1000 мкФ. В выходном каскаде также установлены конденсаторы Teapo, рассчитанные на максимальную рабочую температуру 105 градусов.

Основные полупроводниковые элементы установлены на двух весьма компактного размера радиаторах, имеющих достойную толщину основания — около 4 мм. Так что вполне можно рассчитывать на хороший теплосъем с полупроводниковых элементов.

По конструкции данная модель несколько проще рассмотренных нами ранее представителей серии ATX (ATX-0250GA, ATX-0255GA и ATX-0260GA), которые можно было отнести к среднебюджетному сегменту, тогда как изучаемая ATX-500GA относится к более низкому сегменту.

Страница на сайте производителя достаточно скупа и заполнена в основном табличкой с техническими характеристиками. Из нее, к примеру, можно узнать, что максимальной границей температуры окружающего воздуха является 40 градусов. Разумеется, если температура воздуха составляет 41 градус, то блок питания работать будет, но производитель не гарантирует отдачу в нагрузку максимальной заявленной мощности.

Тестирование блока питания

Первым этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на полуплоскости ограниченной максимальной мощностью по шине 3,3&5V с одной стороны (по оси ординат) и максимальной мощностью по шине 12V с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжение обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 1 процентотлично
 2 процентаочень хорошо
 3 процентахорошо
 4 процентаудовлетворительно
 5 процентовплохо
 более пяти процентовнеудовлетворительно

Пояснения к методике тестирования и процессу расчета итоговых оценок за качество электропитания можно посмотреть в одной из предыдущих статей, например здесь.

Отклонения значений выходных напряжений от номинала
 +3,3VDC+5VDC+12VDC
 12V Power, W — Мощность по шине +12VDC, Вт

  3,3V 5V 12V Общая
По всей полуплоскости хорошо неудовлетворительно неудовлетворительно 0,43 (неудовлетворительно)
В рабочем диапазоне отлично отлично удовлетворительно 3,29 (хорошо)

При типичном для современных систем распределении потребляемой мощности по каналам отклонения напряжений от номинала находятся в четырехпроцентном диапазоне для каналов +12VDC и в однопроцентном диапазоне для +3,3VDC и +5VDC — это вполне приличный результат. При нетипичных нагрузках отклонения напряжений +5VDC и +12VDC выходят из допустимого пятипроцентного диапазона.

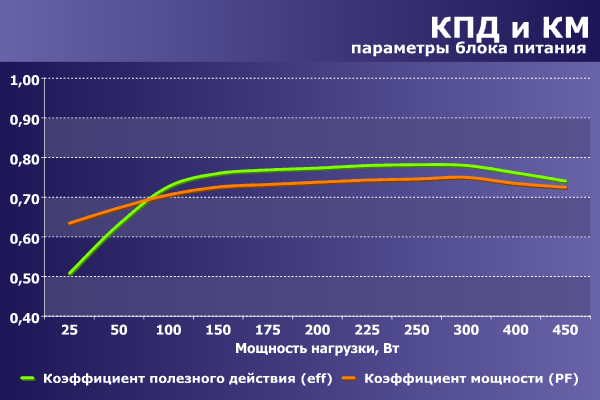

Очередной этап тестирования заключается в измерении полной мощности, подведенной к блоку питания, активной мощности, потребленной им, и расчете коэффициента полезного действия и коэффициента мощности.

Средний КПД блока питания
Диапазон мощности Значение Оценка
Полный72,9очень хорошо
50—250 Вт74,6очень хорошо
100—500 Вт

КПД блока питания находится на довольно низком уровне для современных решений, его максимальное значение находится ниже отметки 80 процентов. Среднее значение коэффициента мощности составило 71,9%, что также является низким показателем, но с учетом использования пассивного корректора мощности последний факт был вполне ожидаем.

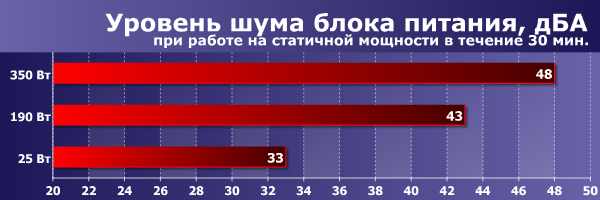

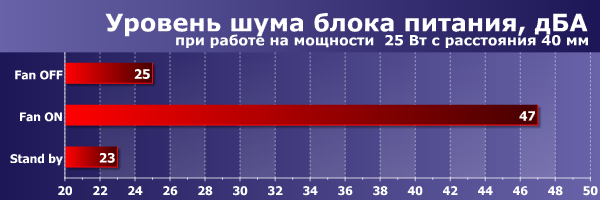

Измерение уровня шума

Измерение проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Акустическая эргономика данной модели находится на низком уровне. И если при минимальной нагрузке блок питания шумит умеренно, то уже при среднетипичном ее уровне шум становится довольно сильным и навязчивым. Для офисного помещения подобный уровень шума вполне может оказаться приемлемым, но для домашних условий, которые обычно характеризуются более низким уровнем фонового шума в помещении, такой продукт можно считать лишь весьма ограниченно пригодным к применению.

Оценка потребительских качеств

Тяжело назвать данную модель удачным продуктом для продажи в рознице, да и сам производитель вряд ли будет ее так позиционировать. Такие БП, по сути, предназначены для сборщиков и системных интеграторов, которые точно знают, какая конфигурация будет использована в качестве потребителя, в каком корпусе все будет собрано, и исходя из этих параметров, а также из стоимости уже подбирают соответствующее решение. Собственно, вендоров, предлагающих брендированные корпуса или системные блоки, эта модель также вполне может заинтересовать, хотя этот рынок и весьма конкурентный.

С точки зрения потребительских качеств для конечного пользователя, прежде всего среди недостатков стоит отметить довольно высокий уровень шума при работе на мощности хоть немногим выше минимальной, а также короткие провода и не слишком удачный набор разъемов питания комплектующих.

Для офисного компьютера в компактном microATX-корпусе данная модель, возможно, и сгодится, особенно на замену китайского БП noname, а вот для домашнего пользователя, хотя бы минимально озабоченного акустической эргономикой, Enhance ATX-500GA вряд ли подойдет — во всяком случае, это касается экземпляра, предоставленного нам для тестирования.

Итоги

Рассмотренный блок питания имеет не самый удачный набор потребительских качеств, но вместе с тем он вполне адекватно выполняет свою основную задачу — питание подключенных компонентов системного блока. Правда, рассчитывать на низкий уровень шума при этом не приходится.


Средняя текущая цена (количество предложений)
Блок питания Enhance ATX-500GA
Н/Д(0)


Блок питания Enhance ATX-500GA
предоставлен на тестирование производителем
