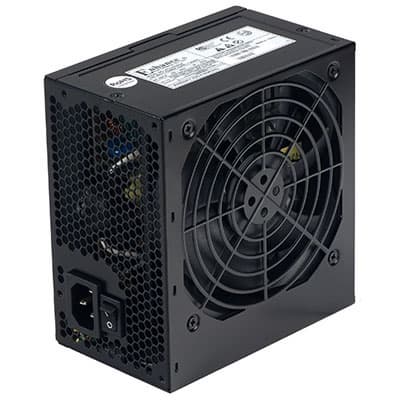

В данном материале мы продолжаем знакомиться с продукцией компании Enhance и сегодня рассмотрим очередную модель из серии ATX — ATX-0255GA, имеющую максимальную заявленную выходную мощность 550 ватт.

Попавший к нам блок питания был упакован в целлофановый пакет и не имел какой-либо дополнительной комплектации.

Характеристики

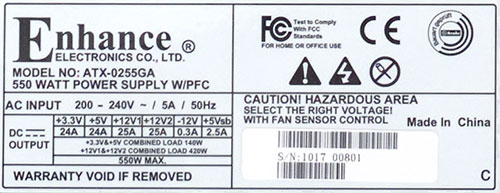

Все необходимые параметры указаны на корпусе блока питания в полном объеме. Для мощности шины +12VDC заявлено значение 420 Вт. Данная величина находится между соответствующими значениями типовых блоков питания мощностью 450 и 550 Вт, соотношение мощности по шине +12VDC и полной мощности составляет 0,76, что является низким показателем для современных решений подобной мощности.


Наименование блока питания Максимальный ток, А Максимальная мощность, Вт КНС12В
3,3V 5V 12V1 12V2 12V3 12V4 3,3&5V 12V Общая
ATX12V ver. 2.3 180W
13 14 10 80 120 175 0,686
ATX12V ver. 2.3 220W
13 14 14 80 168 215 0,781
ATX12V ver. 2.3 270W
19 15 17 97 204 265 0,77
ATX12V ver. 2.3 300W
21 15 11 8 103 216 295 0,732
ATX12V ver. 2.3 350W
21 15 11 14 103 264 345 0,765
ATX12V ver. 2.3 400W
24 15 17 14 120 300 395 0,76
ATX12V ver. 2.3 450W
24 15 17 16 120 360 445 0,81
Enhance ATX-0255GA 24 24 25 25 140 420 550 0,785
EPS12V ver. 2.91 550W
24 24 16 16 14 8 140 492 550 0,895
EPS12V ver. 2.91 600W
24 24 16 16 16 16 140 576 600 0,96
EPS12V ver. 2.91 650W
24 30 16 16 16 16 170 624 650 0,96
EPS12V ver. 2.91 700W
24 30 16 16 16 16 170 672 700 0,96
EPS12V ver. 2.91 750W
24 30 16 16 16 18 170 720 750 0,96
EPS12V ver. 2.91 800W
24 30 16 16 16 18 170 768 800 0,96

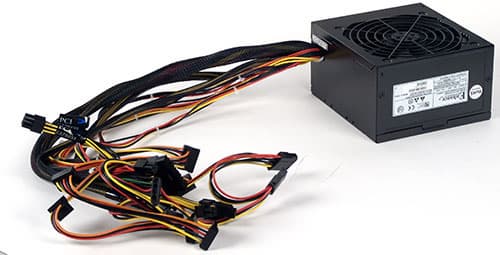

Длина проводов и количество разъемов

  • до основного разъема АТХ — 55 см
  • до процессорного разъема 8 pin SSI — 57 см
  • до первого разъема питания видеокарты PCI-E 1.0 VGA Power Connector — 51 см, плюс 15 см до второго такого же разъема
  • до первого разъема SATA Power Connector — 52 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
  • до первого разъема SATA Power Connector — 52 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
  • до разъема Peripheral Connector (молекс) — 50 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
  • до разъема Peripheral Connector (молекс) — 50 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема, плюс еще 15 см до разъема питания FDD
Наименование разъема Количество коннекторов Примечание
всего съемных
24 pin Main Power Connector1разборный
4 pin 12V Power Connector
8 pin SSI Processor Connector1разборный
6 pin PCI-E 1.0 VGA Power Connector2
8 pin PCI-E 2.0 VGA Power Connector
4 pin Peripheral Connector6
15 pin Serial ATA Connector6
4 pin Floppy Drive Connector1

Количество разъемов и их размещение на жгутах проводов если и не является оптимальным, то во всяком случае вплотную приближается к таковому на сегодняшний день для блока питания подобной мощности. Конечно, было бы несколько лучше, если бы разъемы SATA Power были распределены по 4 (HDD) и 2 (ODD) штуки на жгут. Также несколько излишним выглядит количество разъемов Peripheral Connector (молекс): в современном системном блоке найти в таком количестве потребителей с подобным разъемом питания довольно затруднительно. По сути, сегодня запитать от разъемов Peripheral Connector можно лишь некоторые накопители (например, внутренние картоводы), платы расширения (например, звуковые карты), а также различные универсальные панели и контроллеры вентиляторов. Однако, несмотря на внушительный на первый взгляд перечень, в большинстве системных блоков количество подобных устройств стремится к нулю, поэтому в реальности достаточно 2-3 разъемов на двух жгутах.

Длина проводов вполне стандартна для данной ценовой категории. Длина проводов до коннектора питания процессора несколько увеличена относительно стандартных 50 сантиметров и составляет порядка 55 сантиметров. Такой длины будет достаточно для практически любого корпуса с верхним расположением блока питания, также ее будет достаточно для большинства компактных корпусов с нижним расположением блока питания.

Конструкция

Тестируемый блок питания оснащен активной схемой коррекции коэффициента мощности и имеет расширенный диапазон питающих напряжений от 100 до 240 В, так что у владельцев некоторых маломощных ИБП могут возникнуть определенные проблемы с эксплуатацией данного БП. Во всех остальных случаях наличие APFC и расширенного диапазона питающих напряжений можно считать достоинством.

Во входном выпрямителе установлен высоковольтный конденсатор емкостью 330 мкФ производства компании Su’scon, рассчитанный на максимальную рабочую температуру 105 градусов. Если емкость данного конденсатора вполне типична для недорогих блоков питания данной мощности, то использование конденсатора с более высокими рабочими температурами обусловлено особенностью установки конденсатора, которая заключается в том, что его верхняя часть практически упирается в лепестки радиатора ключевых транзисторов, что обеспечит дополнительный нагрев конденсатора и снижение его срока службы.

Все конденсаторы в выходном каскаде, насколько об этом можно судить визуально, рассчитаны на максимальную температуру 105 градусов и произведены тайваньской компанией Teapo.

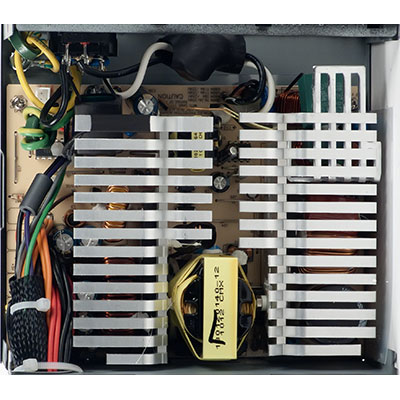

Основные полупроводниковые элементы установлены на двух довольно габаритных радиаторах Т-образной формы и основанием толщиной около 3 мм. Входная диодная сборка установлена на отдельный небольшой теплоотвод. Радиаторы практически полностью перекрывают расположенные рядом с ними элементы (трансформаторы, дроссели, конденсаторы), что затрудняет и ухудшает охлаждение последних. Радиаторы имеют постоянную толщину на всем протяжении, что должно положительно сказаться на равномерности их прогрева и отводе тепла от охлаждаемых элементов в целом.

Заполнение элементами внутреннего объема блока питания находится скорее на среднем уровне, причем это касается и участка выходного каскада, где это достигается из-за небольшого количества конденсаторов и их компактных размеров, а также из-за небольшого количества проводов, идущих от основной платы, что в целом неудивительно для бюджетной модели и вполне типично. Вместе с тем, как мы уже отмечали, в блоке питания установлены достаточно габаритные радиаторы.

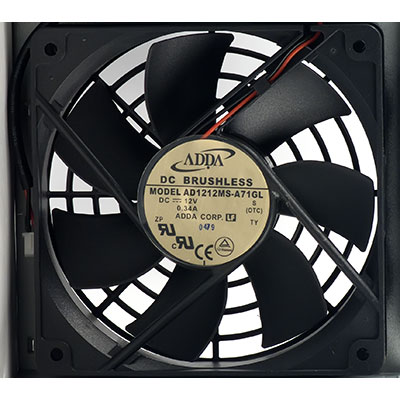

В блоке питания установлен нагнетающий вентилятор ADDA AD1212MS-A71GL производства компании ADDA Corporation. Вентилятор имеет типоразмер 120 мм и установлен под проволочной решеткой. Судя по маркировке, вентилятор имеет средние обороты и основан на подшипнике скольжения. Стоит отметить, что применение вентиляторов на подшипниках скольжения не является оптимальным решением в столь термонагруженном узле, которым является блок питания.

Характеристики
Максимальная выходная мощность   550 Вт
Рабочий диапазон входных напряжений  расширенный
Наличие и тип ККМ (PFC)   есть, активный (APFC)
Длина корпуса  140 мм
Масса (без упаковки) 1,7 кг
Типоразмер вентилятора 120 мм
Модель вентилятора ADDA AD1212MS-A71GL
Подключение вентилятора двухпроводное
Пластиковая накладка на вентиляторе (дефлектор) нет
Решетка перед вентилятором проволочная
Количество радиаторов 2
Толщина основания радиаторов 3,5 мм
Линейные размеры основания 95×40
Производитель конденсаторов Su’scon, Teapo
Наличие выключателя сетевого питания есть
Наличие защитной втулки в отверстии для проводов нет
Подсветка нет

Тестирование блока питания

Первым этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на полуплоскости, ограниченной максимальной мощностью по шине 3,3&5V с одной стороны (по оси ординат) и максимальной мощностью по шине 12V с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 1 процентотлично
 2 процентаочень хорошо
 3 процентахорошо
 4 процентаудовлетворительно
 5 процентовплохо
 более пяти процентовнеудовлетворительно

Пояснения к методике тестирования и процессу расчета итоговых оценок за качество электропитания можно посмотреть в одной из предыдущих статей, например здесь.

Отклонения значений выходных напряжений от номинала
 +3,3VDC+5VDC+12VDC
 12V Power, W — Мощность по шине +12VDC, Вт

  3,3V 5V 12V Общая
По всей полуплоскости очень хорошо неудовлетворительно неудовлетворительно 0,57 (неудовлетворительно)
В рабочем диапазоне отлично очень хорошо хорошо 3,57 (хорошо)

Данный блок питания отключается при отсутствии нагрузки на шину +12VDC. Это не противоречит нормативу, так как, согласно PSDG, минимальная нагрузка на каждый канал декларируется в размере одного ампера. При минимальной нагрузке на шину 12V мощностью 10 ватт блок питания стабильно отработал, пройдя тест до конца.

Некоторые проблемы с точки зрения стабильности значений выходных напряжений связаны у данной модели с линиями +5VDC и +12VDC, по которым имеются достаточно существенные отклонения от номинала, даже превышающие допустимый пятипроцентный диапазон. Однако отклонения сверх нормы (более 5 процентов) возникают при достаточно нетипичных для реальных систем нагрузках.

При типичном распределении мощности по каналам отклонения не превышают трех процентов, что является неплохим результатом.

Следующим этапом является определение реальной системной мощности блока питания, то есть той мощности, которой можно воспользоваться при эксплуатации реального системного блока, а не только при подключении к тестовому стенду.

Определяется данный параметр путем суммирования реальной максимальной мощности по шине 12V и мощности 42 Вт по шине 3,3&5V — конечно, при условии, что значения напряжений остаются в пределах нормы.

В нашем случае мощность, рассчитанная по данной формуле, составила 462 ватта.

Коэффициент маркетинговой корректности (КМК) — показывает отношение рассчитанного нами рейтинга мощности к некой величине, указанной в наименовании (модели) блока питания и подразумевающей максимальную выходную мощность данного блока питания.

В данном случае КМК = 462/550 = 0,84

Подобное значение можно считать неудовлетворительным для современного блока питания. Низкий показатель данного коэффициента демонстрирует, что производитель добирает недостаточную мощность по основной шине +12VDC за счет менее востребованных линий 3,3&5V.

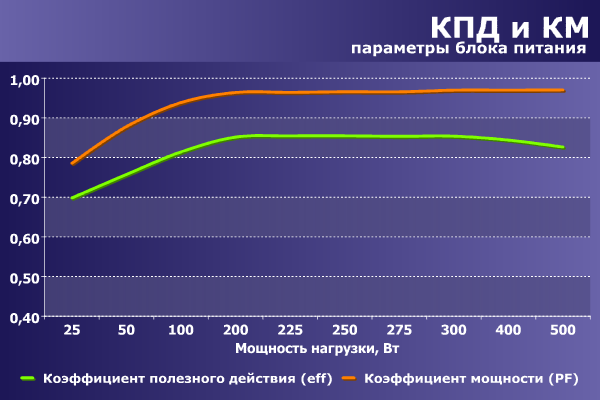

Очередной этап тестирования заключается в измерении полной мощности, подведенной к блоку питания, активной мощности, потребленной им и расчете коэффициента полезного действия и коэффициента мощности.

Средний КПД блока питания
Диапазон мощности Значение Оценка
Полный82,1хорошо
50—250 Вт82,7хорошо
100—500 Вт84,4очень хорошо

КПД данной модели находится на среднем уровне для современных решений.

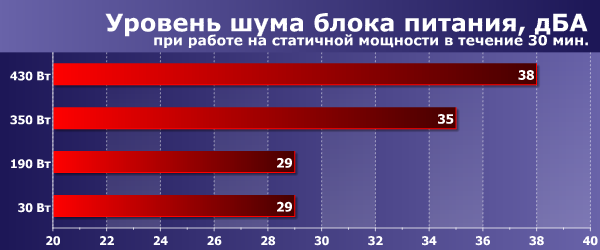

Измерение уровня шума

Измерение проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Уровень шума при работе на низкой и типичной мощности находится немного ниже среднего уровня и вполне комфортен с точки зрения эксплуатации в жилых и офисных помещениях в дневное время суток. Таким образом, данная модель малопригодна для систем со сверхнизким уровнем шума малой мощности, а вот для производительных систем, с классическими воздушными кулерами, уровень шума блока питания вряд ли как-то заметно скажется на общем уровне шума системы при работе последней в типичных условиях.

Позиционирование и рекомендации по использованию

По сравнению с младшей моделью Enhance ATX-0250GA у блока питания Enhance ATX-0255GA несколько улучшены электрические характеристики, а также акустическая эргономика. Правда, эти изменения не носят глобального характера, но они все же присутствуют. Блок питания вполне в состоянии выдать обещанную мощность, но при имеющемся наборе коннекторов утилизировать ее в полном объеме в обычном системном блоке вряд ли возможно — впрочем, это особенность подавляющей массы бюджетных решений и маркетинга в сфере производства блоков питания в целом.

Итоги

В общем и целом данная модель представляет собой вполне типичное бюджетное решения без каких-либо изысков и заметных преимуществ, со вполне приемлемыми электрическими параметрами и акустической эргономикой, находящейся на уровне чуть лучше среднего показателя.
