Продукция компании Enhance не слишком часто встречается в продаже на территории России, а конечным покупателям данный бренд вообще известен крайне мало. Вместе с тем, данная компания является достаточно крупным ODM производителем различных преобразователей, в том числе компьютерных блоков питания. Например, некоторые модели БП Cooler Master и Zalman производятся как раз Enhance.
В линейки продуктов, предлагаемых под собственным брендом, у Enhance имеются две серии стандартных блоков питания: ATX и EPS 12V. На данный момент на территории России в продаже имеются только блоки питания из серии ATX. В ней представлены 26 моделей мощностью от 300 до 1000 ватт, в том числе три модели semifanless БП, одну из которых, а именно Enhance ENP-3650, мы уже рассматривали ранее.

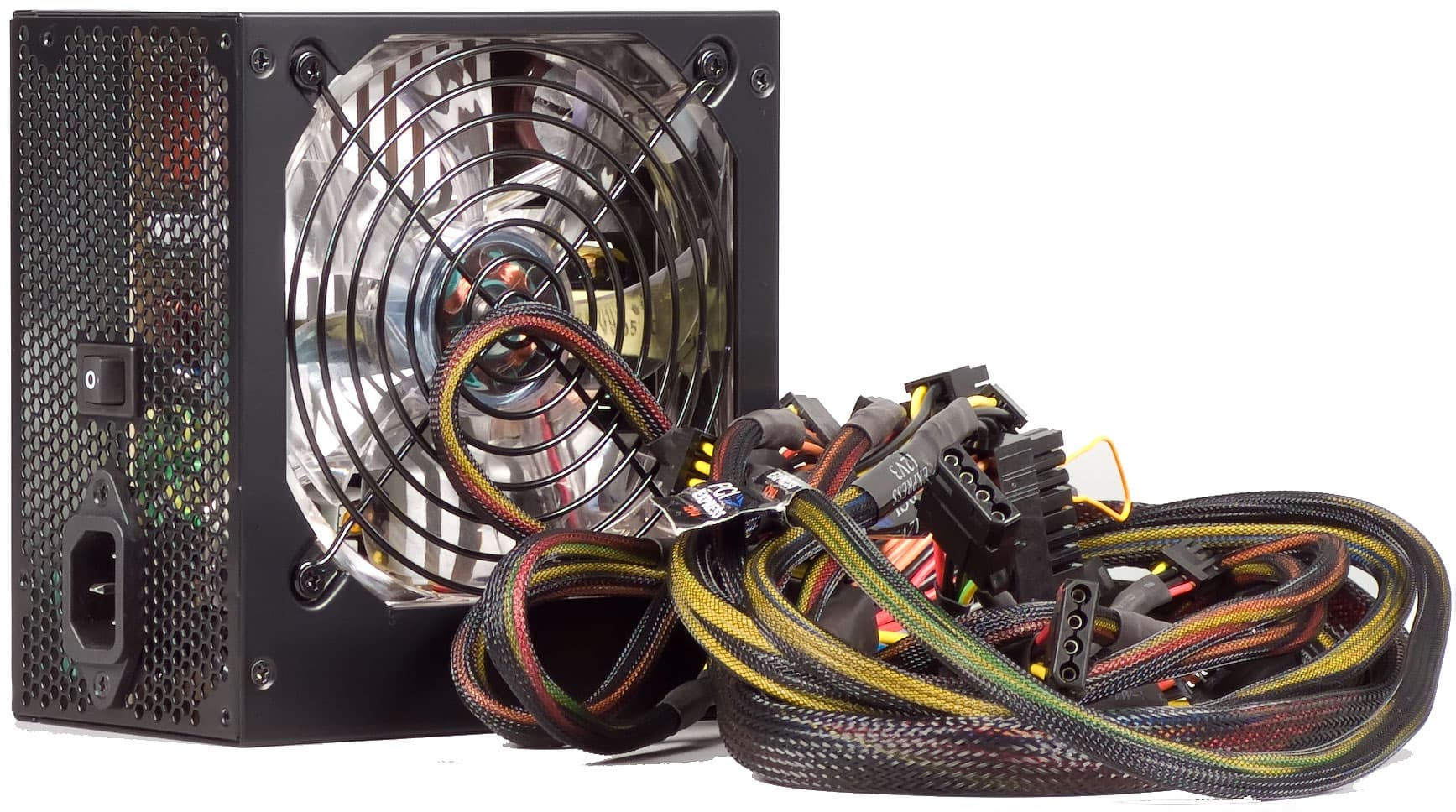

Сегодня нам предстоит познакомиться с мощным, но относительно недорогим, решением от Enhance, а именно – блоком питания Enhance ENP-6770GA (OEM).
Характеристики

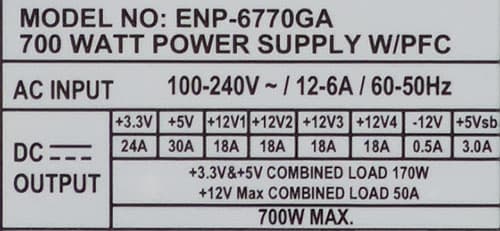

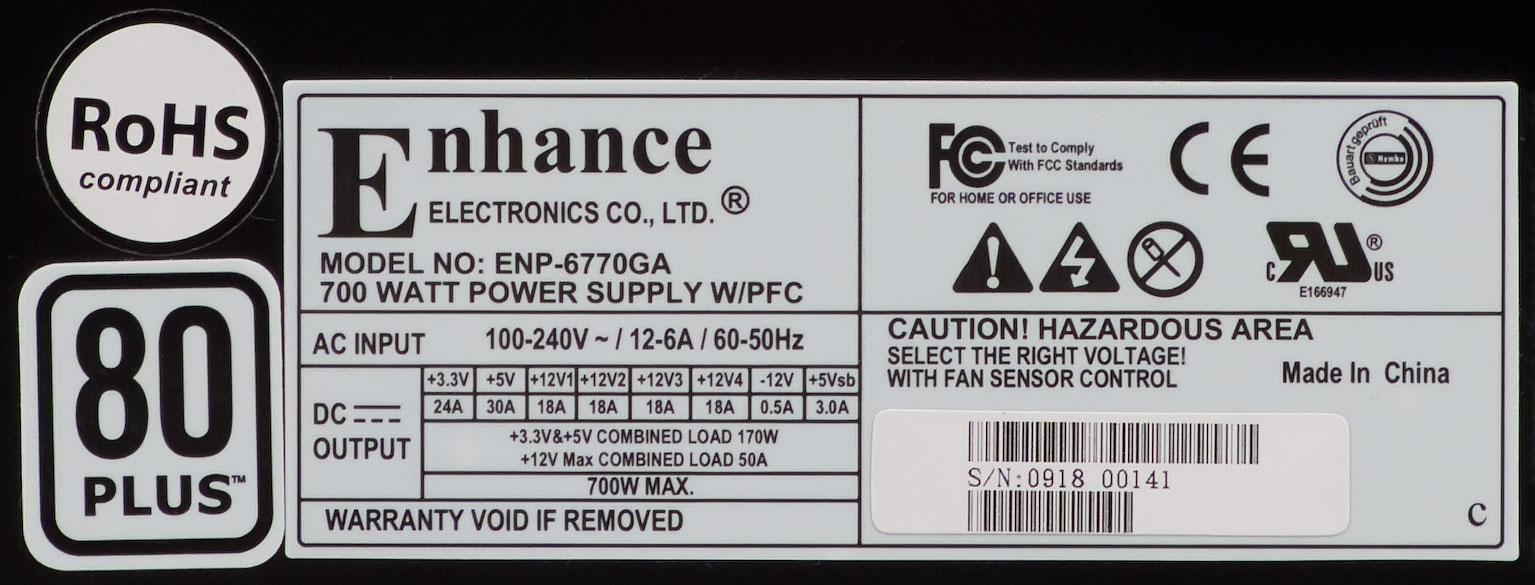

Все необходимые параметры указаны на корпусе блока питания в полном объеме. Мощность шины +12VDC заявлена в размере 600 Вт. Данная величина находится между соответствующими значения типовых блоков питания мощностью 600 и 650 Вт, соотношение мощности по шине +12VDC и полной мощности составляет 0,857, что также далеко от идеала. У многих современных моделей схожей мощности данное соотношение составляет 0,9 и более.
Наименование блока питания | Максимальный ток, А | Максимальная мощность, Вт | КНС12В | |||||||
3,3V | 5V | 12V1 | 12V2 | 12V3 | 12V4 | 3,3&5V | 12V | Общая | ||
ATX12V ver. 2.3 180W | 13 | 14 | 10 | — | — | — | 80 | 120 | 175 | 0,686 |
ATX12V ver. 2.3 220W | 13 | 14 | 14 | — | — | — | 80 | 168 | 215 | 0,781 |
ATX12V ver. 2.3 270W | 19 | 15 | 17 | — | — | — | 97 | 204 | 265 | 0,77 |
ATX12V ver. 2.3 300W | 21 | 15 | 11 | 8 | — | — | 103 | 216 | 295 | 0,732 |
ATX12V ver. 2.3 350W | 21 | 15 | 11 | 14 | — | — | 103 | 264 | 345 | 0,765 |
ATX12V ver. 2.3 400W | 24 | 15 | 17 | 14 | — | — | 120 | 300 | 395 | 0,76 |
ATX12V ver. 2.3 450W | 24 | 15 | 17 | 16 | — | — | 120 | 360 | 445 | 0,81 |
EPS12V ver. 2.91 550W | 24 | 24 | 16 | 16 | 14 | 8 | 140 | 492 | 550 | 0,895 |
EPS12V ver. 2.91 600W | 24 | 24 | 16 | 16 | 16 | 16 | 140 | 576 | 600 | 0,96 |
Enhance ENP-6770GA | 24 | 30 | 18 | 18 | 18 | 18 | 170 | 600 | 700 | 0,857 |
EPS12V ver. 2.91 650W | 24 | 30 | 16 | 16 | 16 | 16 | 170 | 624 | 650 | 0,96 |
EPS12V ver. 2.91 700W | 24 | 30 | 16 | 16 | 16 | 16 | 170 | 672 | 700 | 0,96 |
EPS12V ver. 2.91 750W | 24 | 30 | 16 | 16 | 16 | 18 | 170 | 720 | 750 | 0,96 |
EPS12V ver. 2.91 800W | 24 | 30 | 16 | 16 | 16 | 18 | 170 | 768 | 800 | 0,96 |

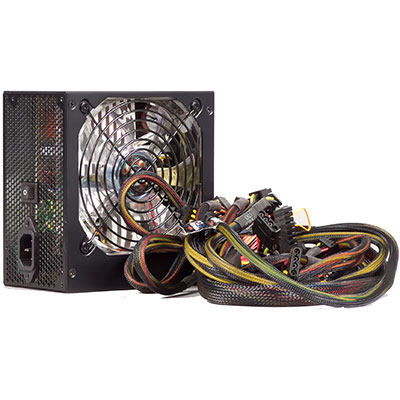

Длина проводов и количество разъемов
- до основного разъема АТХ — 55 см
- до процессорного разъема 8 pin SSI — 55 см
- до разъема питания видеокарты PCI-E 1.0 VGA Power Connector — 55 см
- до разъема питания видеокарты PCI-E 1.0 VGA Power Connector — 55 см
- до первого разъема SATA Power Connector — 50 см, плюс 15 см до второго такого же разъема и еще 15 см до третьего разъема SATA Power Connector
- до первого разъема SATA Power Connector — 50 см, плюс 15 см до второго такого же разъема и еще 15 см до третьего разъема SATA Power Connector
- до разъема Peripheral Connector (молекс) — 51 см, плюс 15 см до второго такого же разъема и еще 15 см до третьего разъема Peripheral Connector (молекс) и 15 см до разъема питания FDD
- до разъема Peripheral Connector (молекс) — 51 см, плюс 15 см до второго такого же разъема и еще 15 см до третьего разъема Peripheral Connector (молекс) и 15 см до разъема питания FDD
Наименование разъема | Количество коннекторов | Примечание | |
всего | съемных | ||
| 24 pin Main Power Connector | 1 | — | разборный |
| 4 pin 12V Power Connector | — | — | SSI Processor Connector |
| 8 pin SSI Processor Connector | 1 | — | разборный |
| 6 pin PCI-E 1.0 VGA Power Connector | 2 | — | |
| 8 pin PCI-E 2.0 VGA Power Connector | — | — | |
| 4 pin Peripheral Connector | 6 | — | |
| 15 pin Serial ATA Connector | 6 | — | |
| 4 pin Floppy Drive Connector | 2 | — | |
Длина проводов у данного блока питания средняя. Ее будет вполне достаточно для использования в корпусах типоразмера minitower, miditower и fulltower с верхним расположением БП. Для использования в корпусах с нижним расположением блока недостаточна длина проводов до разъема питания процессора SSI/ATX12V. Использовать данную модель в подобных корпусах можно, но потребуются дополнительные удлинители, в частности, для разъема SSI/ATX12V.
С учетом относительной бюджетности решения, расположение разъемов весьма удачное. С точки зрения количества разъемов излишним выглядит набор молексов в количестве шести штук, так как в современном системном блоке найти в таком количестве потребителей, требующих подобное питание, довольно затруднительно. По сути, запитать от подобных разъемов можно некоторые накопители, например, внутренние картридеры, а также некоторые платы расширения, например, некоторые звуковые карты. А также различные универсальные панели и контроллеры вентиляторов. Несмотря, на внушительный на первый взгляд перечень, в большинстве системных блоков количество подобных устройств стремится к нулю, поэтому в реальности достаточно 2-3 разъема на двух жгутах.
Также, более удачным представляется размещение шести разъемов питания SATA Power на трех жгутах, а не на двух, так как в случае одновременного наличия оптического привода и более чем трех жестких дисков с питание от разъема SATA Power, подключать их будет неудобно.
Отрадно, что производитель озаботился возможностью штатного подключения мощных видеокарт типа GTX275, имеющих сдвоенный разъем питания. В данной модели предусмотрено два шестиконтактных разъема на двух жгутах.
Конструкция

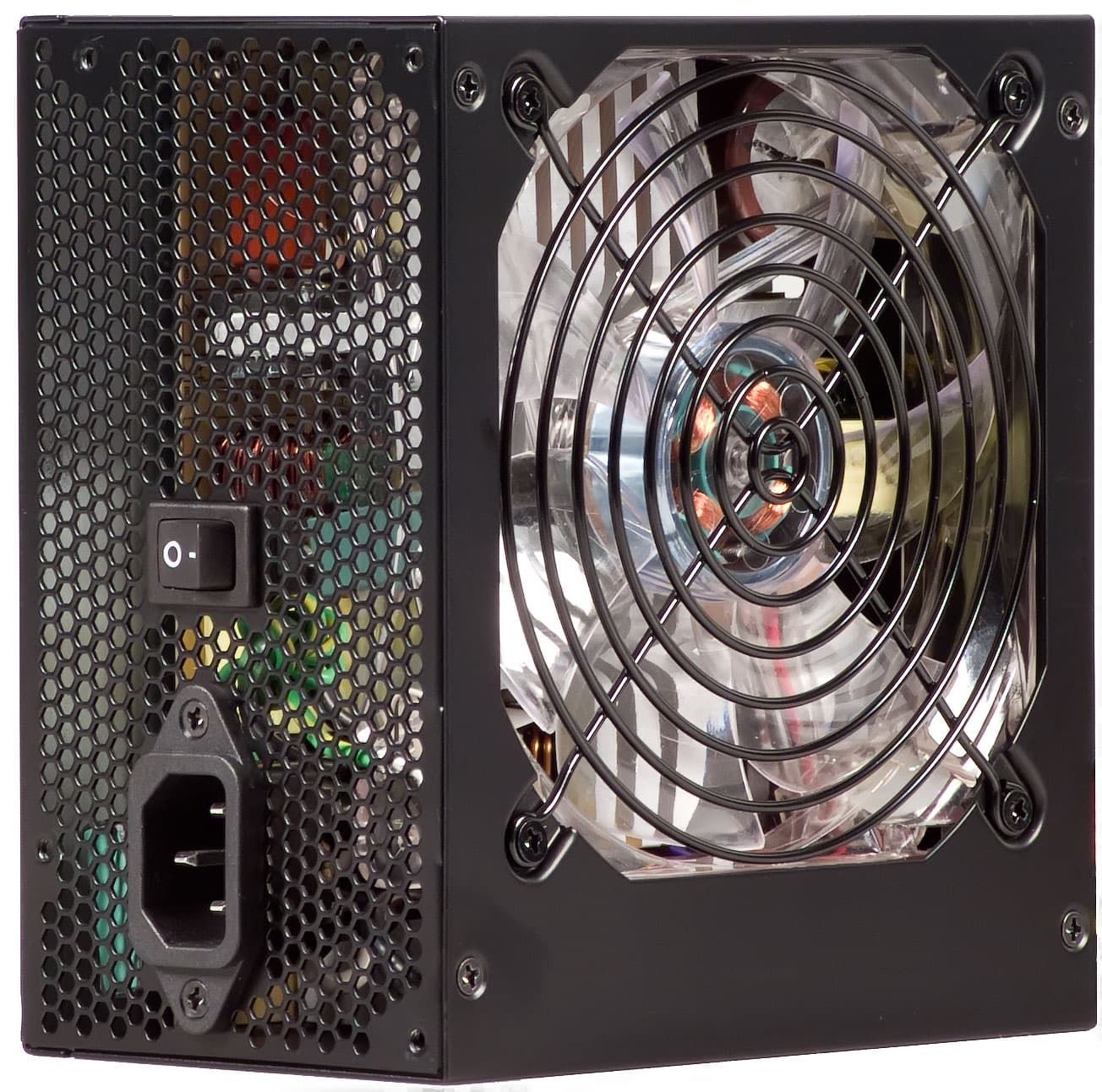

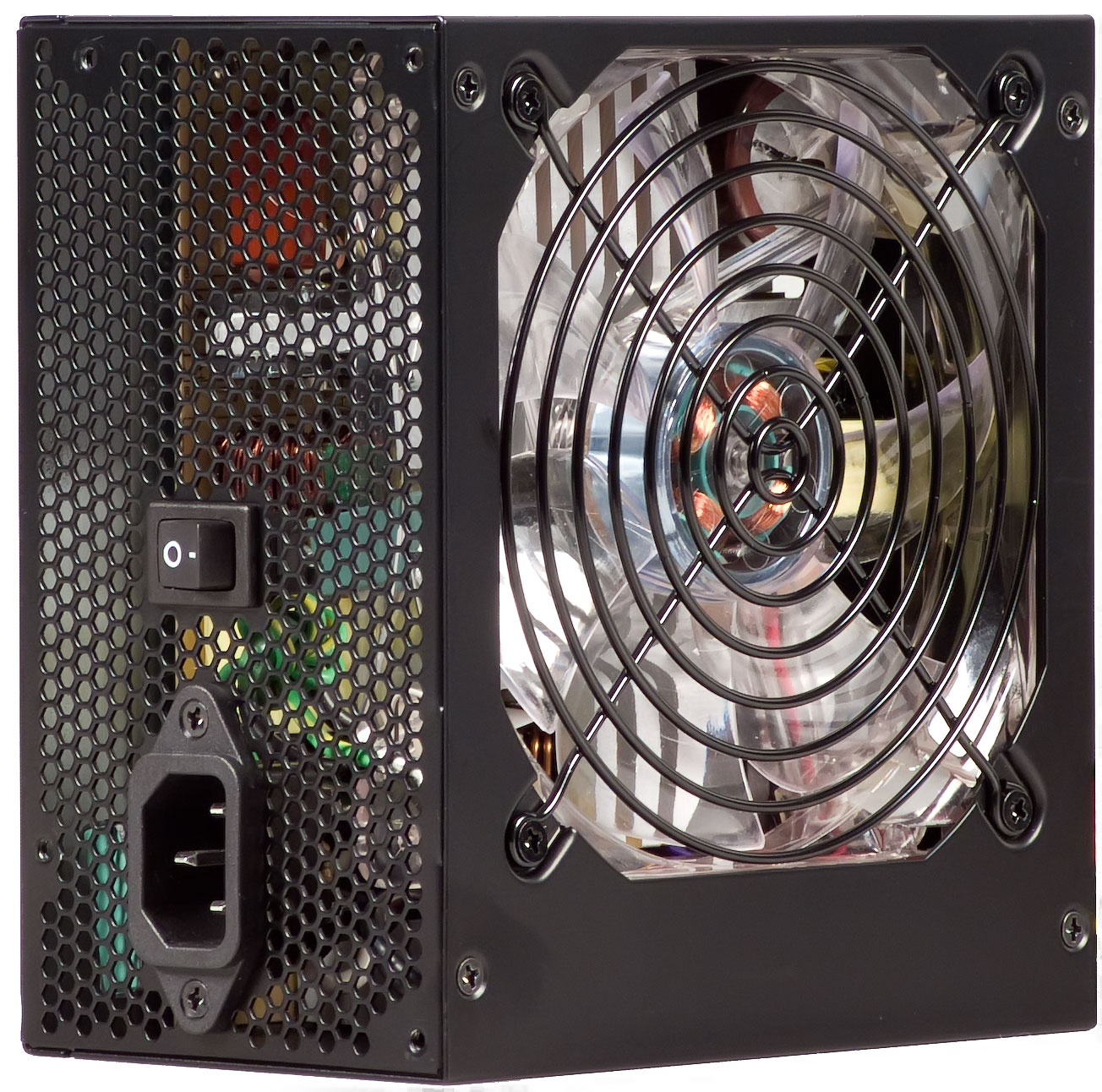

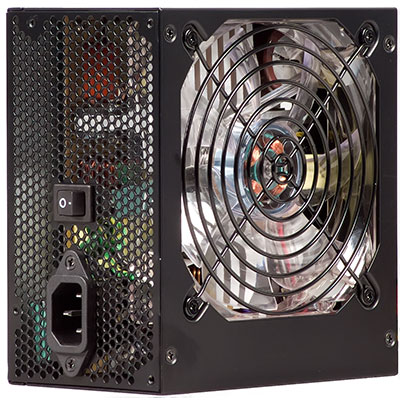

Корпус блока питания выполнен из стали толщиной около 0,7 мм, что вполне типично для подобных решений и не доставляет каких-либо проблем.
Тестируемый блок питания оснащен активной схемой коррекции коэффициента мощности и имеет расширенный диапазон питающих напряжений от 100 до 240 В, так что у владельцев некоторых маломощных ИБП могут возникнуть определенные проблемы с эксплуатацией данного блока питания. Во всех остальных случаях наличие APFC и расширенного диапазона питающих напряжений можно считать достоинством.

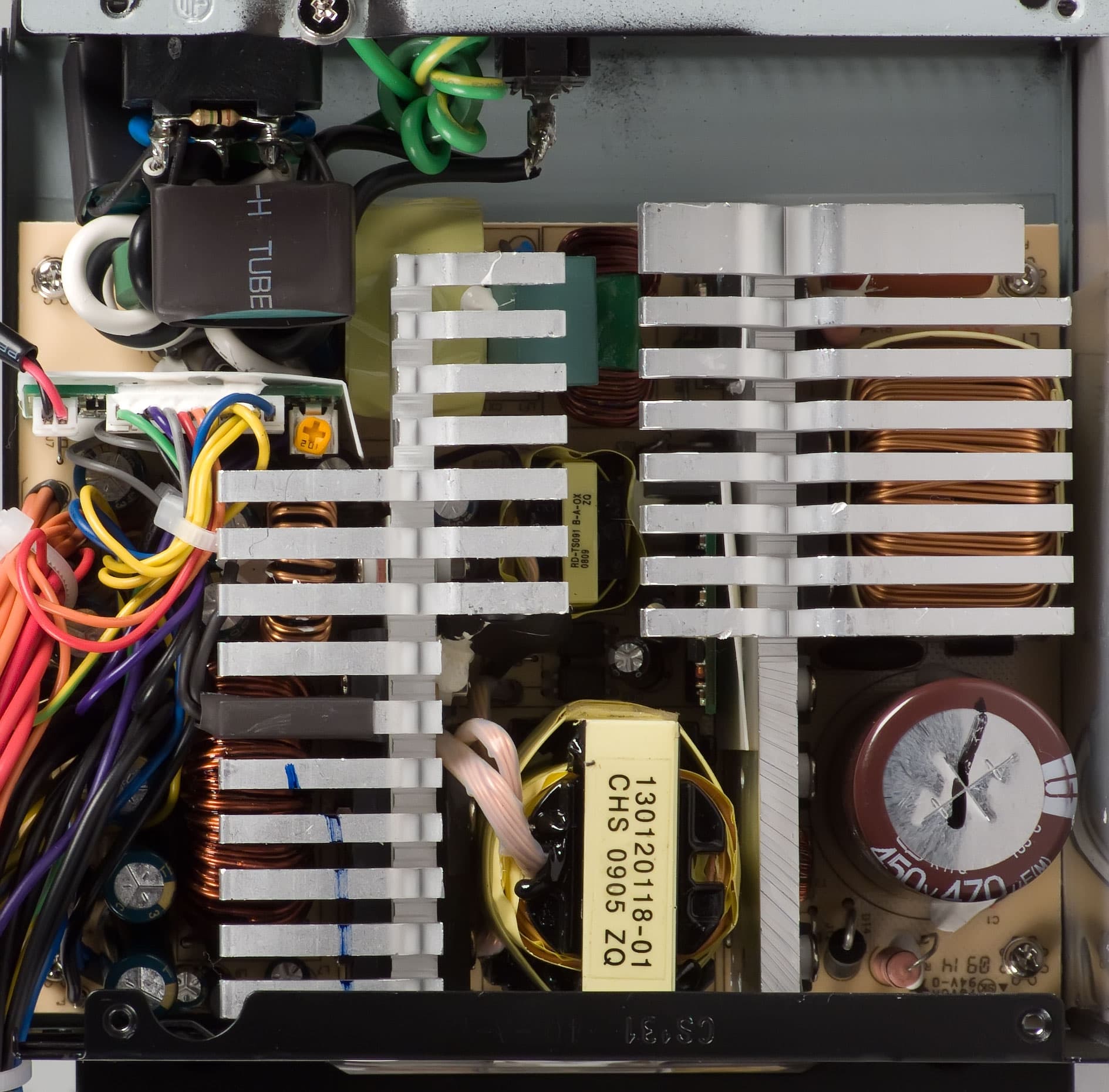

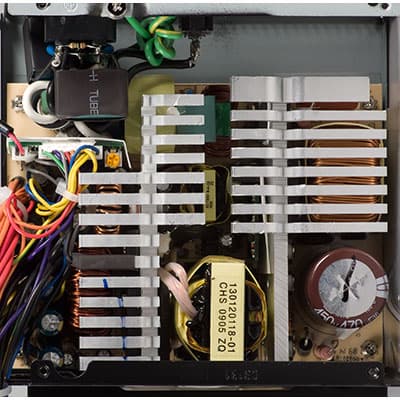

Данная модель выполнена на несколько отличающейся платформе, если сравнивать с моделями Enhance ATX-0250GA и Enhance ATX-0255GA. В первую очередь заметно отличается конструкция и размеры радиаторов – тут они заметно больше. Также несколько отличается расположение элементов во внутреннем объеме.
Основные полупроводниковые элементы, включая входные диодные сборки в количестве двух штук, установлены на двух массивных радиаторах, имеющие толщину основания около 5 мм. В верхней части радиаторы имеют достаточно развитое оребрение и частично перекрывают расположенные рядом с ними элементы. При этом, для обдува накопительного конденсатора входного выпрямителя и основного трансформатора оставлено достаточно места, а лепестки на радиаторах около вышеуказанных элементов отсутствуют. В целом, видимо, при разработке данной платформы уделялось большое внимание аэродинамике внутреннего объема блока питания, поэтому несмотря на довольно приличную заявленную мощность особой скученности элементов в большей части блока питания не наблюдается. Достаточно сильно заполнен лишь объем около выходного каскада, но по большей части в этом виновато большое количество проводов, предназначенных для подключения комплектующих и в этом ничего удивительного нет.
На внутренней стенке блока питания присутствует ряд вентиляционных отверстий, поэтому при работе часть воздуха, забранного нагнетающим вентилятором, будет выбрасываться обратно в корпус. Его объем конечно юудет меньше, чем в блоках питания Hiper с полностью перфорированным корпусом, но все же достаточно большим – половина забранного воздуха или около того. Поэтому не стоит размещать данную модель в корпусах с верхним расположением БП при отсутствующих вытяжных вентиляторах в самом корпусе.
Во входном ввпрямителе установлен конденсатор емкостью 470 мкФ (450 В), рассчитанный на максимальную рабочую температуру 105 градусов. Конденсатор произведен японской компанией Nippon Chemi-con.
Все конденсаторы в выходном каскаде, насколько об этом можно судить визуально, рассчитаны на максимальную температуру 105 градусов и произведены тайваньской компанией Teapo.

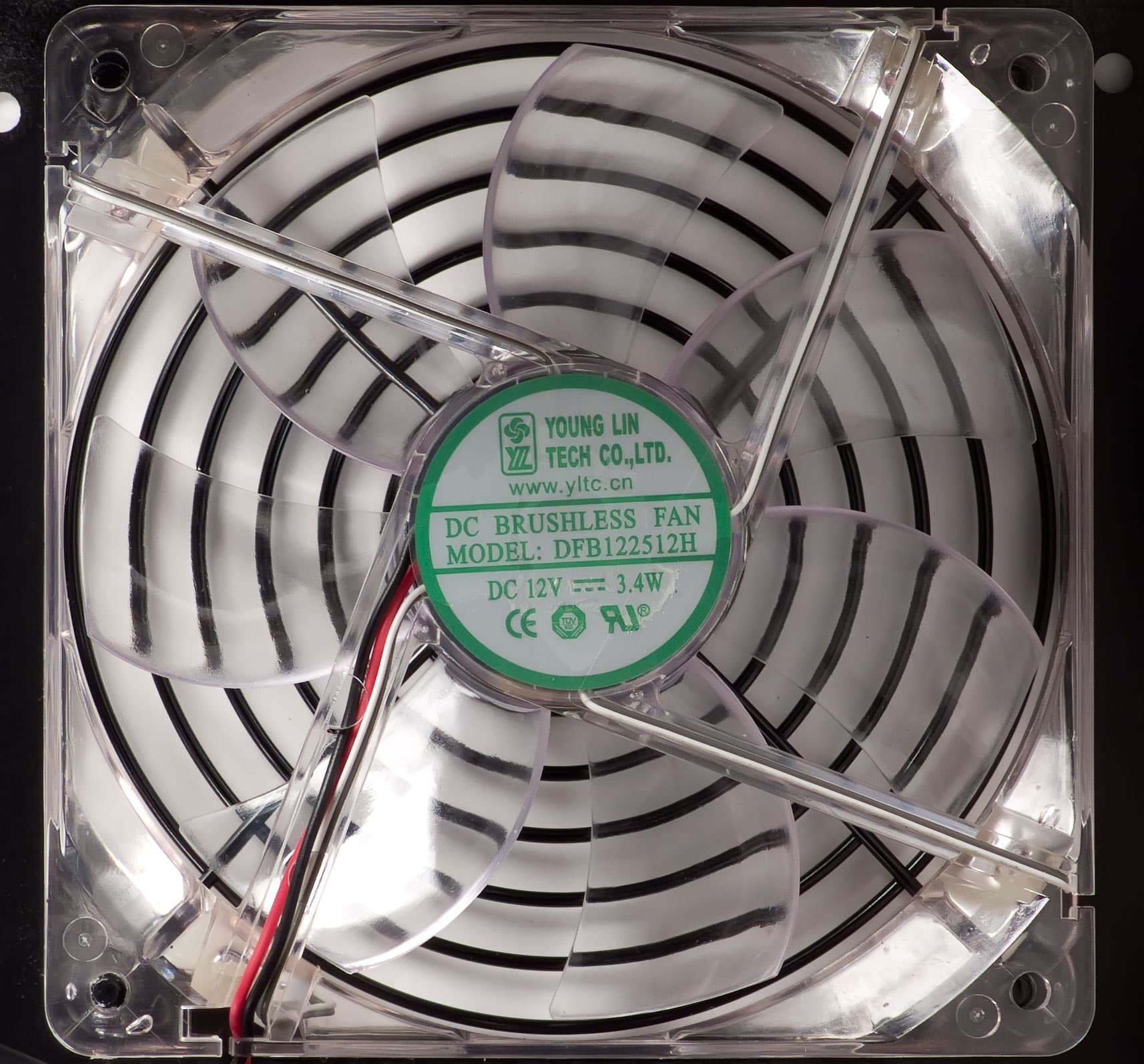

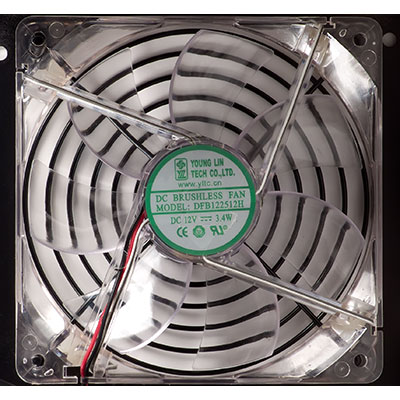

В блоке питания установлен вентилятор DFS122515H, произведенный компанией Young Lin Co LTD. Вентилятор имеет подсветку, реализованную при помощи светодиодов белого цвета. Реализацию подсветки можно признать удачной по двум причинам: выбран удачный цвет, яркость и направленность подсветки не достовляет дискомфорт в затемненном помещении при штатной установке в корпус.
Тестирование блока питания
Первым этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на полуплоскости ограниченной максимальной мощностью по шине 3,3&5V с одной стороны (по оси ординат) и максимальной мощностью по шине 12V с другой стороны – по оси абсцисс. В каждой точке измеренное значение напряжение обозначается цветовым маркером в зависимости от отклонения от номинального значения.
| Обозначение размера отклонений выходных напряжений от номинала | ||
| Цвет | Диапазон отклонения | Качественная оценка |
| 1 процент | отлично | |
|---|---|---|
| 2 процента | очень хорошо | |
| 3 процента | хорошо | |
| 4 процента | удовлетворительно | |
| 5 процентов | плохо | |
| более пяти процентов | неудовлетворительно | |
Пояснения к методике тестирования и процессу расчета итоговых оценок за качество электропитания, можно посмотреть в одной из предыдущих статей, например, здесь.
| Отклонения значений выходных напряжений от номинала | |||
| +3,3VDC | +5VDC | +12VDC | |
 |  |  |  |
| 12V Power, W - Мощность по шине +12VDC, Вт | |||
| 3,3V | 5V | 12V | Общая | |
| По всей полуплоскости | очень хорошо | неудовлетворительно | неудовлетворительно | 0,57 (неудовлетворительно) |
| В рабочем диапазоне | отлично | отлично | хорошо | 3,86 (хорошо) |
Данный блок питания отключается при отсутствии нагрузки на шину +12VDC. Это не противоречит нормативу, так как согласно PSDG минимальная нагрузка на каждый канал декларируется в размере одного ампера. При минимальной нагрузке на шину 12V мощностью 10 ватт блок питания стабильно отработал, пройдя тест до конца.
При типичном для современных систем распределении потребляемой мощности по каналам, отклонения значений напряжений от номинала находятся в трехпроцентном диапазоне, что указывает на средний уровень данного параметра. При нетипичных нагрузках, отклонения значений напряжений +5VDC и +12VDC выходят из допустимого пятипроцентного диапазона.
Следующим этапом является определение реальной системной мощности блока питания, то есть той мощности, которой можно воспользоваться при эксплуатации реального системного блока, а не только при подключении к тестовому стенду.
Определяется данный параметр путем суммирования реальной максимальной мощности по шине 12V и мощности 42 Вт по шине 3,3&5V, конечно при условии, что значения напряжений остаются в пределах нормы.
В нашем случае мощность, рассчитанная по данной формуле, составила 642 ватта.
Коэффициент маркетинговой корректности (КМК) – показывает отношение рассчитанного нами рейтинга мощности к некой величине, указанной в наименовании (модели) блока питания и подразумевающей максимальную выходную мощность данного блока питания.
В данном случае КМК = 642/700 = 0,917
В лучшем случае, подобное значение можно считать удовлетворительным для современного блока питания. Низкий показатель данного коэффициента демонстрирует, что производитель добирает недостаточную мощность по основной шине +12VDC за счет менее востребованных линий 3,3&5V.
Очередной этап тестирования заключается в измерении полной мощности, подведенной к блоку питания, активной мощности, потребленной им и расчете коэффициента полезного действия и коэффициента мощности.
| Средний КПД блока питания | ||
| Диапазон мощности, Вт | Значение | Оценка |
| Полный | 83,4 | очень хорошо |
| 50-250 | 82,7 | хорошо |
| 100-500 | 85,5 | отлично |
КПД у данного блока питания находится на очень хорошем уровне для современных моделей.
Коэффициент мощности у данного блока питания составил в среднем 92 %, что является хорошим показателем для БП, оснащенных активным корректором коэффициента мощности.
Измерение уровня шума
Измерение проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.
Уровень шума блока питания находится на среднем уровне, практически независимо от выходной мощности и температуры. При этом, скорость воздушного потока на выходе блока питания заметно изменяется, вследствие чего можно сделать вывод, что проблема кроется не в скорости вращения вентилятора и схеме регулирования его оборотов, а в качестве установленного вентилятора, предположительно подшипника.
При попытке включения блока питания с нагрузкой в виде блока резисторов, имеющих потребление около 430 Вт в установившемся режиме, происходило отключение блока питания, что может быть вызвано, как особенностями конструкции, настройками защиты, так и возможным браком изделия.
Позиционирование и рекомендации по использованию
По сути, данная модель представляет собой мощное решение среднего уровня, имеющее сравнительно невысокую стоимость и предназначенное для покупателей, желающих перестраховаться, приобретая блок питания с максимально мощностью ватт на 150-200 большей, чем это требуется в реальности.
Вместе с тем, среди потребительских качеств блока питания, максимальная выходная мощность является далеко не самым важным параметром. Тут стоит учитывать следующий комплекс характеристик: стабильность напряжений на выходе блока питания, максимальную мощность по шине +12VDC, уровень шума, длину проводов, а также другие параметры, которые на первый взгляд могут показаться незначительными, но при реальной эксплуатации вполне могут проявить себя весьма заметно.
И как раз с набором потребительских качеств у данной модели дела обстоят не слишком хорошо.
Итоги
Полноценное мнение о данной модели помешало сформировать подозрение на производственный дефект при изготовлении установленного в блоке питания вентилятора.
К недостаткам данной модели можно отнести достаточно сильные отклонения выходных напряжений в первую очередь по линии +5VDC, вместе с тем, со значением напряжения +12VDC ситуация заметно лучше. В типичной рабочем диапазоне выходные параметры блока питания находятся на весьма приличном уровне. Уровень шума предоставленного экземпляра находился на среднем уровне при типичном уровне нагрузки, что возможно вызвано производственном дефектом. Тем не менее, мы надеемся, что производитель уделит данному моменту повышенное внимание.
