Блок питания Enhance ATX-0855 (550W, 80Plus Platinum)

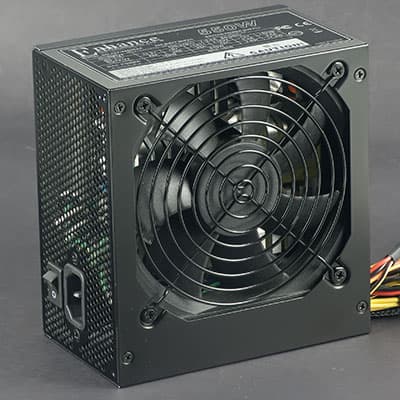

Внешний вид блока питания Enhance ATX-0855 (550W, 80Plus Platinum)
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

В серию блоков питания ATX0800 компании Enhance входят модели мощностью 500, 550 и 600 Вт. Все представители серии характеризуются эксплуатационным диапазоном температуры от 0 до 40 градусов, наличием сертификата 80Plus Platinum, а также использованием высококачественных японских конденсаторов.

Мы познакомимся с блоком питания ATX-0855 мощностью 550 Вт. Внешний вид продукта вполне типичен: черный корпус, проволочная решетка черного цвета и черный вентилятор. Дизайн должен понравиться любителям минимализма — все просто и лаконично.

Блок питания был предоставлен нам в виде сэмпла без упаковки и комплекта поставки для розничной продажи.

Характеристики

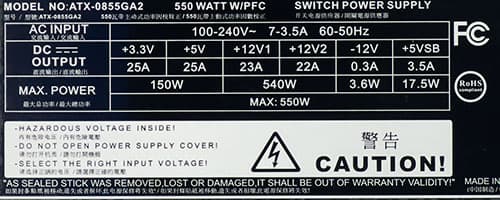

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 540 Вт (45 А). Соотношение мощности по шине +12VDC и полной мощности составляет 0,98 — это отличный показатель для блоков питания подобной мощности.

Характеристики блока питания Enhance ATX-0855 (550W, 80Plus Platinum)

Длина проводов и количество разъемов

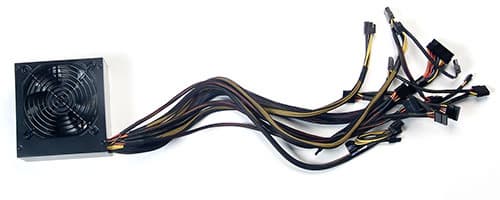

Провода и разъемы блока питания Enhance ATX-0855 (550W, 80Plus Platinum)
Фиксированные
до основного разъема АТХ — 50 см
до процессорного разъема 8 pin SSI — 55 см
до процессорного разъема 8 pin SSI — 55 см
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 55 см, плюс еще 15 см до разъема PCI-E 1.0 VGA Power Connector
до первого разъема SATA Power Connector — 50 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
до первого разъема SATA Power Connector — 50 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
до первого разъема Peripheral Connector («молекс») — 50 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
до первого разъема Peripheral Connector («молекс») — 50 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема, плюс еще 15 см до разъема питания FDD

Наименование разъема Количество коннекторов Примечание
24 pin Main Power Connector1разборный
4 pin 12V Power Connector
8 pin SSI Processor Connector2разборный
6 pin PCI-E 1.0 VGA Power Connector1
8 pin PCI-E 2.0 VGA Power Connector1разборный
4 pin Peripheral Connector6
15 pin Serial ATA Connector6на 2 жгутах
4 pin Floppy Drive Connector1

Количество разъемов является вполне достаточным для системного блока среднего уровня, однако с учетом заявленной мощности хотелось бы видеть большее количество разъемов SATA Power — порядка 8 штук на трех жгутах. Также несколько излишним выглядит количество разъемов Peripheral Connector («молекс»).

Длина проводов у данного блока питания средняя. Ее будет вполне достаточно для использования в корпусах типоразмера minitower, miditower и fulltower с верхним расположением БП, а также в компактных корпусах типоразмера miditower высотой в пределах 40 см с нижним расположением блока питания. В более габаритных корпусах с нижним расположением блока питания, возможно, окажется недостаточной длина проводов до коннектора питания процессора.

Не слишком оптимально выглядит наличие двух разъемов питания процессора на индивидуальных жгутах проводов, имеющих среднюю длину, но при этом разъемы питания видеокарты размещены на общем жгуте проводов. Логичным было бы устанавливать один разъем питания процессора, но использовать для его монтажа провода увеличенной длины, так как вряд ли кто-то будет подключать к такому БП двухпроцессорные системы, а для всех остальных применений одного восьмиконтактного разъема более чем достаточно. Также было бы не лишним расположить разъемы питания видеокарты на индивидуальных жгутах, так как это удобнее в случае использования видеокарты с однопортовым питанием или двух таких видеокарт. В случае же использования топовой карты с двухпортовым питанием такое решение обеспечивает меньшие потери.

Система охлаждения

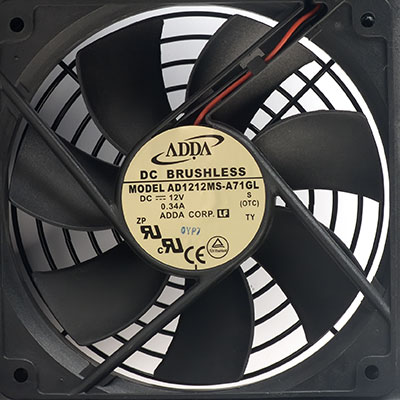

Вентилятор блока питания Enhance ATX-0855 (550W, 80Plus Platinum)

В блоке питания установлен вентилятор типоразмера 120 мм (AD1212MS-A71GL), имеющий, по данным производителя, максимальную скорость вращения 2050 оборотов в минуту. Вентилятор основан на подшипнике скольжения. Произведен вентилятор компанией Adda Corporation.

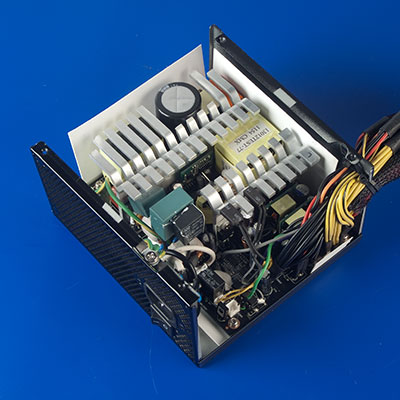

Вид платы блока питания Enhance ATX-0855 (550W, 80Plus Platinum)

Основные полупроводниковые элементы установлены на двух довольно габаритных радиаторах Т-образной формы с основанием толщиной около 3 мм. Радиаторы частично перекрывают расположенные рядом с ними элементы (трансформаторы, дроссели, конденсаторы), что затрудняет и ухудшает охлаждение последних. Радиаторы имеют постоянную толщину, что должно положительно сказаться на равномерности их прогрева и отводе тепла от расположенных на них элементов. Независимые преобразователи питания каналов +3.3VDC и +5VDC размещены на дочерних платах и дополнительных теплорассеивателей не имеют.

Тестирование блока питания

Работа на максимальной мощности

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности в течение 20 минут. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

В данном случае никаких проблем не возникло, отклонения от номинала у значения напряжений невелики.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжение обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала

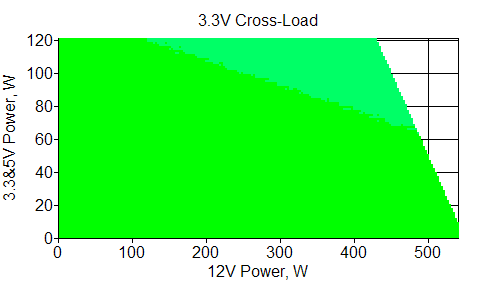

Отклонения по линии +3,3 VDC

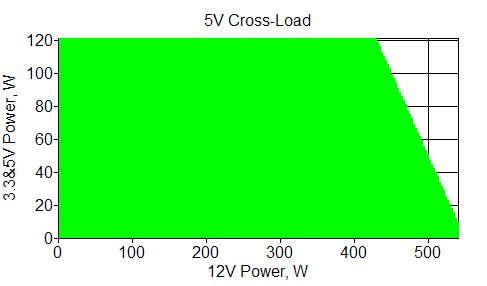

Отклонения по линии +5 VDC
Отклонения по линии +12 VDC

Электрические параметры данной модели если и не являются идеальными, то вплотную к этому приближаются: отклонения по каналам +12VDC и +5VDC находятся в пределах одного процента, по каналу +3,3VDC — в пределах двух процентов во всем измеренном диапазоне мощности.

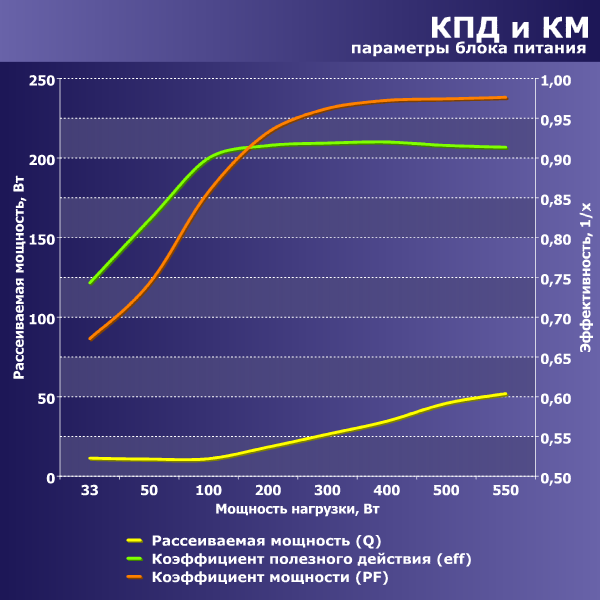

Очередной этап тестирования заключается в измерении полной мощности, подведенной к блоку питания, активной мощности, потребленной им, и в расчете коэффициента полезного действия и коэффициента мощности.

Согласно нашим измерениям, КПД данного БП достигает значения свыше 90 процентов в диапазоне мощности от 100 до 550 ватт, максимальное зарегистрированное значение составило около 92 процентов на мощности 400 Вт. Одновременно с этим, КПД на мощности 50 Вт составил около 82 процентов, на мощности 35 Вт — около 74 процентов. В целом, это отличные показатели для современных блоков питания подобной мощности.

Мощность, рассеиваемая БП на максимуме, составляет менее 60 Вт — это еще один отличный показатель. Также отметим сравнительно высокую эффективность на низкой нагрузке.

С точки зрения эффективности преобразования, наиболее оптимальный диапазон эксплуатации данной модели имеет верхнюю границу 550 Вт.

Измерение уровня шума

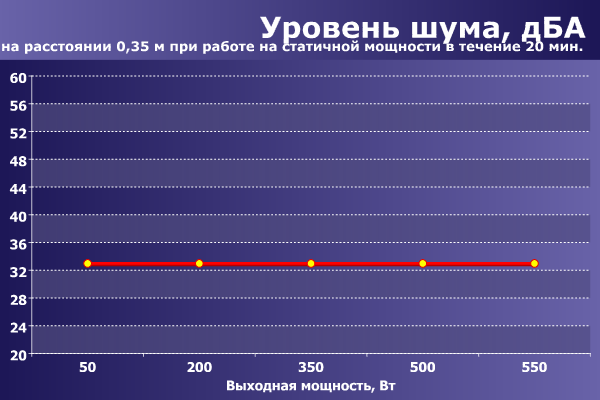

При подготовке данного материала мы продолжили использовать новую методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

Данная модель имеет средний уровень шума на мощности до 550 Вт включительно при его расположении в ближнем поле; при более значительном удалении БП и размещении его под столом в корпусе с нижним расположением БП такой шум можно будет трактовать как находящийся на уровне ниже среднего. В дневное время суток в жилом помещении источник с подобным уровнем шума будет не слишком заметен, особенно на расстоянии метра и более, и тем более он будет малозаметен в офисном помещении, так как фоновый шум в офисах обычно выше, чем в жилых помещениях. В ночное время суток источник с таким уровнем шума будет хорошо заметен, спать рядом будет затруднительно.

Можно оценить общий уровень акустической эргономики данной модели как находящийся на приличном уровне, то есть он лучше типичного среднего уровня, но и к решениям со сверхнизким уровнем шума данная модель не относится. В большинстве случае подобный уровень шума в типовых режимах расценивается обычными пользователями как относительно низкий. А при отсутствии какой-либо звукошумовой оптимизации компонентов ПК шум БП не будет выделяться даже в режимах с повышенным потреблением.

Кроме того, есть группа пользователей, для которых важной характеристикой является не абсолютный уровень шума, а его изменение во времени в зависимости от потребляемой мощности и нагрузки на систему — для них данная модель может оказаться довольно интересной, так как обеспечивает одинаковый уровень шума в широком диапазоне мощности.

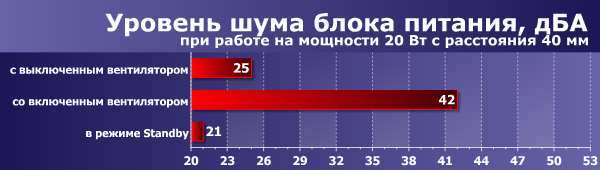

В данном случае уровень шума электроники минимален, основную лепту в общий уровень шума блока питания вносит работающий вентилятор.

Оценка потребительских качеств

С учетом предполагаемой розничной цены на Enhance ATX-0855 в России от 4300 рублей, конкурировать ему предстоит с представителями премиального класса, а следовательно, и оценивать потребительские качества модели нужно, исходя из этого факта. И в этом случае все не очень хорошо. Если выходные параметры БП и его эффективность можно охарактеризовать как отличные или почти отличные, что вполне соответствует премиальному уровню и даже превосходит показатели некоторых представителей данной ценовой категории, то акустическая эргономика данной модели находится всего лишь на среднем уровне. Также не очень удачным выглядит набор разъемов и длина проводов до них.

Если же пытаться сравнивать данную модель со среднебюджетными решениями, то предполагаемая цена продукта представляется излишне высокой, что не позволит ему на равных конкурировать с решениями стоимостью менее 3200 рублей.

Таким образом, возникает проблема с позиционированием продукта, поскольку за те же деньги можно взять блок питания с более интересным набором потребительских качеств, зачастую даже более высокой мощности — в том числе, и из ассортимента Enhance (например, из серии EPS-1700). Или же можно взять за меньшие деньги продукт с равнозначным набором потребительских качеств — за исключением рассеиваемой мощности, но это в существующих условиях не является очень важным параметром в большинстве случаев.

Итоги

С технической точки зрения, блок питания оставил очень хорошее впечатление: отличные выходные параметры, эффективность, а также высокая нагрузочная способность шины +12VDC, которая позволяет утилизировать 98% общей мощности блока питания. Внутреннее устройство БП также производит хорошее впечатление: современная схемотехника, приправленная большими радиаторами и японскими конденсаторами. Обращают на себя внимание и некоторые технические решения, призванные снизить уровень шума электроники: установлен дроссель APFC в закрытом корпусе, а дроссели на платах DC/DC-преобразователей имеют кожухи-накладки.

Но в целом наполнение продукта потребительскими качествами с учетом предполагаемой розничной цены — не очень высокое.


Средняя текущая цена (количество предложений)
Блок питания Enhance ATX-0855 (550W, 80Plus Platinum)
Н/Д(0)


Блок питания Enhance ATX-0855 (550W, 80Plus Platinum)
предоставлен на тестирование производителем
