Блок питания Enhance EPS-1780GA4 (800W, 80Plus Gold)



Внешний вид блока питания Enhance EPS-1780GA4 (800W, 80Plus Gold)
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

В серию блоков питания EPS-1700 входят шесть моделей мощностью от 600 до 1200 Вт. Все модели характеризуются эксплуатационным диапазоном температуры от 0 до 40 градусов, наличием сертификата 80Plus Gold, а также использованием высококачественных японских конденсаторов.

Мы познакомимся с блоком питания EPS-1780GA4 мощностью 800 Вт. Внешний вид продукта вполне типичен: черный корпус, проволочная решетка черного цвета и черный вентилятор. Дизайн должен понравиться любителям минимализма — нет никаких вычурных и аляповатых элементов, да и вообще выглядит блок питания малозаметным.

Упаковка блока питания Enhance EPS-1780GA4 (800W, 80Plus Gold)

Упаковка продукта представляет собой коробку приличных размеров без ручки для переноски. Цветовая гамма, использованная в оформлении упаковки, представлена сочетанием черного и золотистого цветов с преобладанием последнего. Такое оформление упаковки вполне типично для продуктов, имеющих сертификат 80Plus Gold.

Характеристики

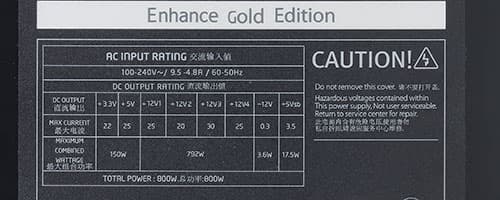

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 792 Вт (71 А). Соотношение мощности по шине +12VDC и полной мощности составляет 0,99 — это отличный показатель для блоков питания подобной мощности.

Характеристики блока питания Enhance EPS-1780GA4 (800W, 80Plus Gold)

Длина проводов и количество разъемов

Провода и разъемы блока питания Enhance EPS-1780GA4 (800W, 80Plus Gold)

Фиксированные
до основного разъема АТХ — 50 см
до процессорного разъема 4 pin ATX12V — 55 см
до процессорного разъема 8 pin SSI — 55 см
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 55 см, плюс еще 15 см до разъема PCI-E 1.0 VGA Power Connector
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 55 см, плюс еще 15 см до разъема PCI-E 1.0 VGA Power Connector
до первого разъема SATA Power Connector — 50 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
до первого разъема SATA Power Connector — 50 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
до первого разъема Peripheral Connector («молекс») — 50 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
до первого разъема Peripheral Connector («молекс») — 50 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема, плюс 15 см до разъема питания FDD

Наименование разъема Количество коннекторов Примечание
24 pin Main Power Connector1разборный
4 pin 12V Power Connector1
8 pin SSI Processor Connector1разборный
6 pin PCI-E 1.0 VGA Power Connector2
8 pin PCI-E 2.0 VGA Power Connector2разборные
4 pin Peripheral Connector6
15 pin Serial ATA Connector6на 2 жгутах
4 pin Floppy Drive Connector1

Количество разъемов является вполне достаточным для системного блока среднего уровня, однако с учетом заявленной мощности хотелось бы видеть большее количество разъемов SATA Power — порядка 8 штук на трех жгутах. Разъемы для питания видеокарт хотелось бы видеть на индивидуальных жгутах, так как мощность блока питания предполагает реальную возможность использования его в системах с двумя мощными видеокартами.

Длина проводов у данного блока питания средняя. Ее будет вполне достаточно для использования в корпусах типоразмера minitower, miditower и fulltower с верхним расположением БП, а также в компактных корпусах типоразмера miditower высотой в пределах 40 см с нижним расположением блока питания. В более габаритных корпусах с нижним расположением блока питания, возможно, окажется недостаточной длина проводов до коннектора питания процессора.

Система охлаждения

Вентилятор блока питания Enhance EPS-1780GA4 (800W, 80Plus Gold)

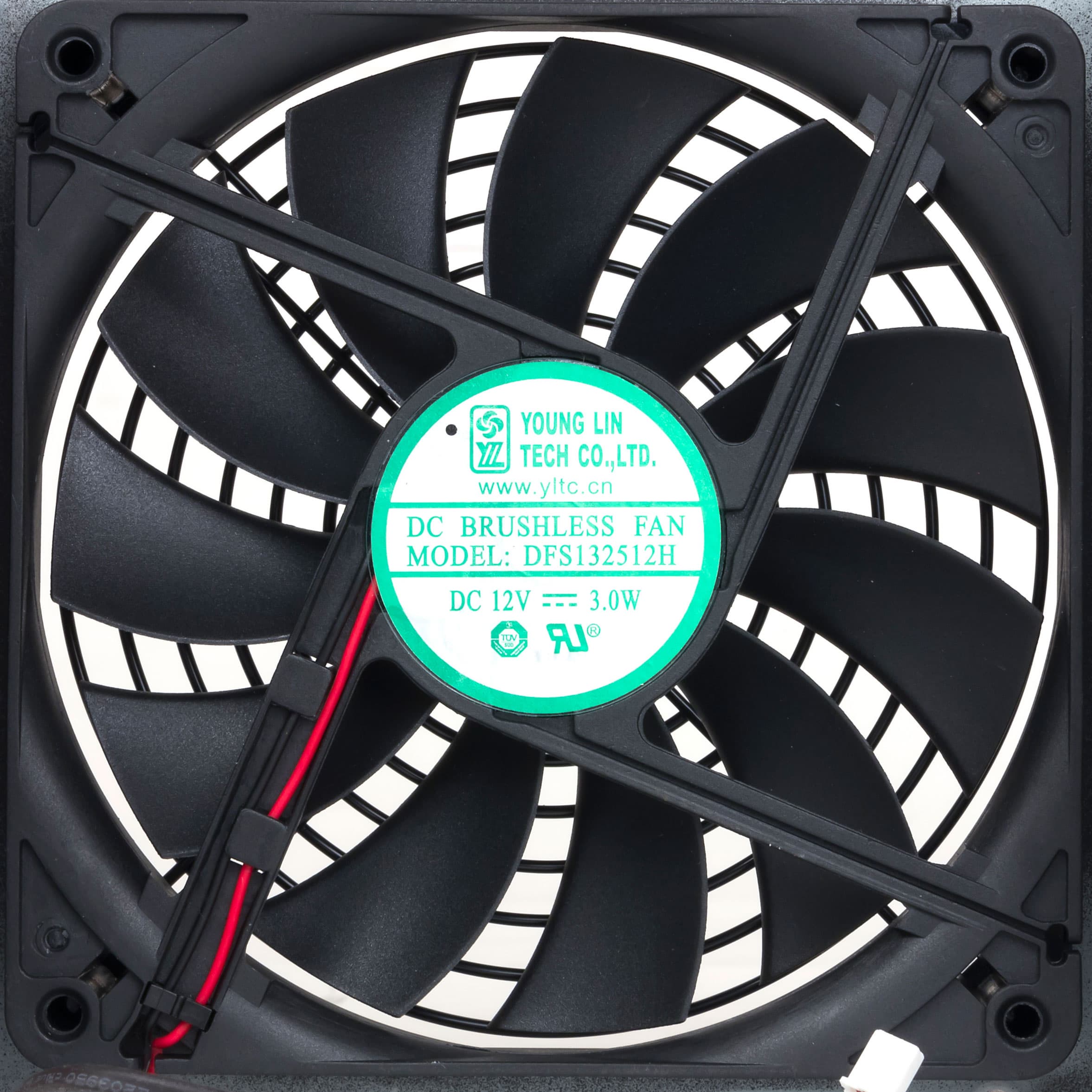

В блоке питания установлен вентилятор типоразмера 135 мм (DFS1352512H), имеющий, по данным производителя, максимальную скорость вращения 1700 оборотов в минуту. Вентилятор основан на подшипнике скольжения. Произведен вентилятор компанией YLTC.

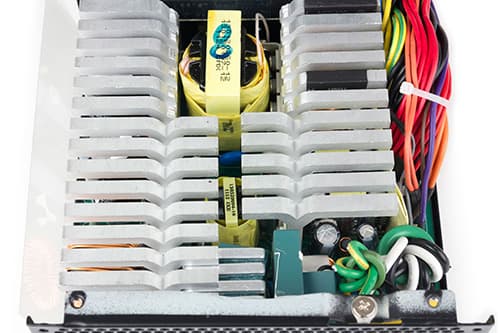

Вид платы блока питания Enhance EPS-1780GA4 (800W, 80Plus Gold)

Основные полупроводниковые элементы установлены на двух довольно габаритных радиаторах Т-образной формы с основанием толщиной около 6 мм. Радиаторы частично перекрывают расположенные рядом с ними элементы (трансформаторы, дроссели, конденсаторы), что затрудняет и ухудшает охлаждение последних. Радиаторы имеют постоянную толщину, что должно положительно сказаться на равномерности их прогрева и отводе тепла от расположенных на них элементов. Независимые преобразователи питания каналов +3.3VDC и +5VDC размещены на дочерних платах и дополнительных теплорассеивателей не имеют.

Тестирование блока питания

Работа на максимальной мощности

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности в течение 20 минут. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

В данном случае никаких проблем не возникло, значения напряжений имеют небольшие отклонения от номинала.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжение обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала

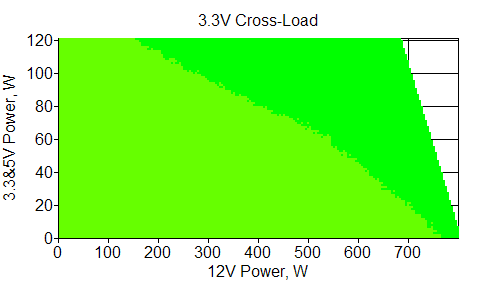

Отклонения по линии +3,3 VDC

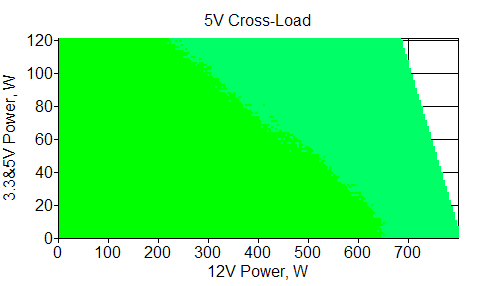

Отклонения по линии +5 VDC

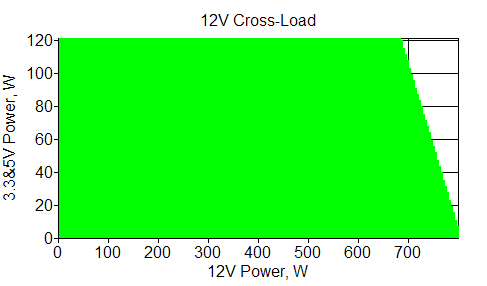

Отклонения по линии +12 VDC

Электрические параметры данной модели если и не являются идеальными, то вплотную к этому приближаются: отклонения по каналам +3,3VDC и +5VDC находятся в пределах двух процентов, по каналу +12VDC — в пределах одного процента во всем измеренном диапазоне мощности.

Очередной этап тестирования заключается в измерении полной мощности, подведенной к блоку питания, активной мощности, потребленной им, и в расчете коэффициента полезного действия и коэффициента мощности.

Согласно нашим измерениям, КПД данного БП достигает значения свыше 90 процентов в диапазоне мощности от 300 до 700 ватт, максимальное зарегистрированное значение составило около 92 процентов на мощности 500 Вт. Одновременно с этим, КПД на мощности 50 Вт составил около 73 процентов, на мощности 35 Вт — около 70 процентов. Это хороший показатель для современных блоков питания подобной мощности.

С точки зрения эффективности преобразования, наиболее оптимальный диапазон эксплуатации данной модели имеет верхнюю границу 700 Вт.

Измерение уровня шума

При подготовке данного материала мы продолжили использовать новую методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

Шум блока питания находится на уровне ниже среднего в достаточно широком диапазоне мощности. Это значит, что уровень шума от работы БП будет незаметен или малозаметен на фоне типичного фонового шума в помещении в дневное время суток, особенно при условии эксплуатации данного блока питания в системах, не имеющих какой-либо звукошумовой оптимизации.

После 500 Вт начинается достаточно плавное повышение шума — на мощности в 750 Вт он достигает 34 дБА, что соответствует среднетипичному уровню для жилого помещения в дневное время суток. На максимальной мощности шум уже приближается к эргономичной границе в 40 дБА при условии настольного размещения, то есть при расположении блока питания в ближнем поле по отношению к пользователю. Ничего страшного в этом нет, так как в реальности «раскочегарить» блок питания до такого уровня будет весьма непросто, особенно если принять хотя бы минимальные меры по организации нормальной вентиляции в корпусе системного блока.

Можно оценить общий уровень акустической эргономики данной модели как находящийся на хорошем уровне, причем данный блок питания действительно можно эксплуатировать в компьютере, расположенном на столе, рядом с пользователем, и никакого существенного беспокойства это вызвать не должно. С другой стороны, применять этот блок питания в системах, имеющих сверхнизкий уровень шума, особого смысла не имеет.

Кроме того, есть группа пользователей, для которых важной характеристикой является не абсолютный уровень шума, а его изменение во времени в зависимости от потребляемой мощности и нагрузки на систему — для них данная модель может оказаться довольно интересной, так как обеспечивает одинаковый уровень шума в широком диапазоне мощности.

В данном случае уровень шума электроники минимален, основную лепту в общий уровень шума блока питания вносит работающий вентилятор.

Оценка потребительских качеств

Потребителькие качества данной модели находятся на хорошем уровне, но есть небольшие недостатки: длина проводов до разъема питания процессора находится на среднем уровне и ее не всегда будет достаточно для корпусов с нижним расположением БП при использовании трассы для скрытой прокладки проводов за основанием для системной платы; также количество разъемов питания устройств SATA больше соответствует решениям мощностью 500 Вт, а для блока питания мощностью 800 Вт количество разъемов SATA можно признать недостаточным.

Шум блока питания находится на уровне ниже среднетипичного в широком диапазоне мощности, что обеспечивает достаточно хорошую акустическую эргономику. В то же время, очень тихой данная модель не является. Электрические характеристики находятся на хорошем уровне: отклонения напряжений от номинала невелики, эффективность вполне типична для продуктов, имеющих серитификат 80Plus Gold, включая вполне приличный КПД на малой мощности.

Наиболее удачно продемонстрировать свои сильные стороны данная модель сможет в относительно компактных корпусах (или же при использовании удлинителя питания процессора в корпусах любого размера), в которых собрана система из мощных компонентов с не слишком развитой дисковой подсистемой.

Итоги

Блок питания оставил хорошее впечатление, чему способствовали его очень хорошие электрические характеристики, а также вполне достойная акустическая эргономика. Внутреннее устройство БП также производит хорошее впечатление: вполне современная схемотехника, приправленная большими радиаторами и японскими конденсаторами. Вентилятор применен, возможно, не самый оптимальный, но он вполне справляется со своими обязанностями. Также отметим высокую нагрузочную спосбность шины +12VDC, которая позволяет утилизировать 99 процентов общей мощности блока питания.

На момент написания обзора розничная стоимость данной модели начиналась от 3800 рублей. И это очень конкурентоспособная цена за подобный продукт, который представляет собой не массогабаритную модель с красивым шильдиком, а реально работающий источник питания мощностью 800 Вт с весьма достойными потребительскими качествами.


Средняя текущая цена (количество предложений)
Блок питания Enhance EPS-1780GA4 (800W, 80Plus Gold)
Н/Д(0)


Блок питания Enhance EPS-1780GA4 (800W, 80Plus Gold) предоставлен на тестирование производителем
