Блок питания Cooler Master Real Power M 620 (RS-620-AASA-A1)



Сегодня мы познакомимся с очередным блоком питания, выпускаемым под популярным брендом Cooler Master. Правда, на этот раз — продукт из серии Real Power. В нашем распоряжении оказался блок питания Cooler Master Real Power M 620, также в данной подсерии присутствуют блоки питания мощностью 520, 700, 850 и 1000 Вт.

Блок питания Cooler Master Real Power M 620 поставляется в ритейл-упаковке, представляющей собой коробку, изготовленную из толстого картона, с матовой полиграфией. Коробка оснащена ручкой для переноски. На упаковке имеется небольшой раздел с описанием на русском языке. Однако написан он таким образом, что создается впечатление, что была поставлена задача написать, а как написать уже не важно.

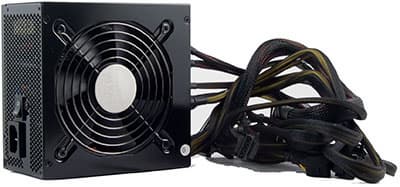

Корпус блока питания выполнен из стали, толщиной около 0,8 мм. Покрытие корпуса глянцевое (зеркальное) черного цвета, на нем остаются заметные следы от прикосновений, которые удаляются достаточно легко. Никаких элементов постоянной подсветки в блоке питания, к счастью, нет. Установлен только красный сигнальный светодиод.

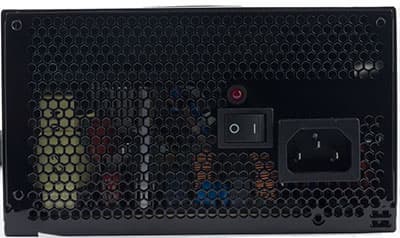

На внешней стороне корпуса БП расположен выключатель сетевого питания и разъем для подключения сетевого кабеля.

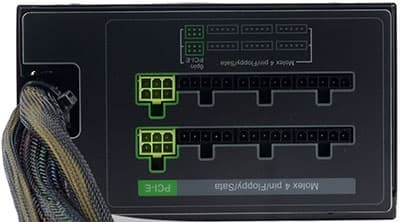

С другой стороны корпуса — блок разъемов для подключения модульных элементов, а также монтажное отверстие для вывода проводов, не оснащенное защитной пластиковой прокладкой.

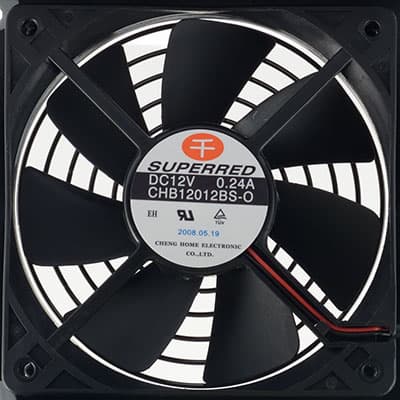

Под вентиляционным отверстием, закрытым проволочной решеткой, установлен нагнетающий вентилятор CHB12012BS-O типоразмера 120 мм, производства Cheng Home Electronic. Максимальный ток потребления — 0,24 А.

Заявленная мощность шины 12 В у блока питания Cooler Master Real Power M 620 составляет 516 Вт, что заметно превышает аналогичный параметр типового блока питания мощностью 450 Вт из Power Supply Design Guide. Мощность шины 3,3&5 В также сильно превышает требования PSDG, но в современных системах она останется невостребованной.

С точки зрения заявленных характеристик, маркировка блока питания является вполне справедливой.


Наименование
блока питания
Максимальный ток, А
Максимальная мощность, Вт
3,3V
5V
12V1
12V2
12V3
12V4
3,3&5V
12V
Общая

ATX12V ver. 2.3 180W
13
14
10
80
120
175
ATX12V ver. 2.3 220W
13
14
14
80
168
215
ATX12V ver. 2.3 270W
19
15
17
97
204
265
ATX12V ver. 2.3 300W
21
15
11
8
103
216
295
ATX12V ver. 2.3 350W
21
15
11
14
103
264
345
ATX12V ver. 2.3 400W
24
15
17
14
120
300
395
ATX12V ver. 2.3 450W
24
15
17
16
120
360
445
Cooler Master Real Power M 620
25
25
19
19
19
191
516
620

Длина проводов для подключения комплектующих внутри системного блока у данного БП следующая:

  • до основного разъема АТХ — 48 см;
  • до процессорного разъема 8 pin SSI — 63;
  • до процессорного разъема 4 pin ATX12V — 65;
  • до разъема PCI-E 1.0 VGA Power Connector — 51 см;
  • до разъема PCI-E 1.0 VGA Power Connector — 51 см;
  • до разъема PCI-E 2.0 VGA Power Connector — 51 см;
  • до первого разъема SATA Power Connector — 50 см, плюс еще 15 см до второго такого же разъема и еще 15 см до третьего разъема SATA Power Connector, и еще 15 см до четвертого разъема;
  • до первого разъема SATA Power Connector — 50 см, плюс еще 15 см до второго такого же разъема и еще 15 см до третьего разъема SATA Power Connector, и еще 15 см до четвертого разъема;
  • до разъема Peripheral Connector (молекс) — 50 см, плюс еще 15 см до второго такого же разъема и плюс еще 15 см до третьего разъема Peripheral Connector;
  • до разъема Peripheral Connector (молекс) — 50 см, плюс еще 15 см до второго такого же разъема и плюс еще 15 см до третьего разъема Peripheral Connector;
  • до разъема Peripheral Connector (молекс) — 50 см, плюс еще 15 см до второго такого же разъема и плюс еще 15 см до разъема питания FDD;
  • до разъема Peripheral Connector (молекс) — 50 см, плюс еще 15 см до второго такого же разъема и плюс еще 15 см до разъема питания FDD.

Наименование разъема
Количество коннекторов
Примечание
всего
из них съемных

24 pin Main Power Connector
 1
   монолитный
4 pin 12V Power Connector
1

8 pin SSI Processor Connector
1

6 pin PCI-E 1.0 VGA Power Connector
2
 2 (1+1)
8 pin PCI-E 2.0 VGA Power Connector
1
 1
4 pin Peripheral Connector
10
 10 (3+3+2+2)  эргономичные
15 pin Serial ATA Connector
8
 8 (4+4)
4 pin Floppy Drive Connector
2
 2 (1+1)

Количества разъемов и длины проводов достаточно, как для среднего домашнего системного блока, так и для игровой станции или домашнего файлового сервера. Все необходимые разъемы в наличии, проблем с подключением накопителей в различных сочетаниях быть не должно.

Стоит отметить возможную проблему при использовании данного блока питания в высоких корпусах с местом установки в нижней части корпуса, так как при наличии разъема ATX12В в левом верхнем углу системной платы, длина провода до соответствующего коннектора блока питания может потребоваться вплоть до 80 см, особенно при использовании системы Cable Management корпуса.

Тестируемый блок питания оснащен активной схемой коррекции коэффициента мощности и имеет расширенный диапазон питающих напряжений от 90 до 265 В, так что у владельцев маломощных ИБП могут возникнуть определенные проблемы с эксплуатацией данного блока питания. Во всех остальных случаях наличие APFC и расширенного диапазона питающих напряжений можно считать достоинством.

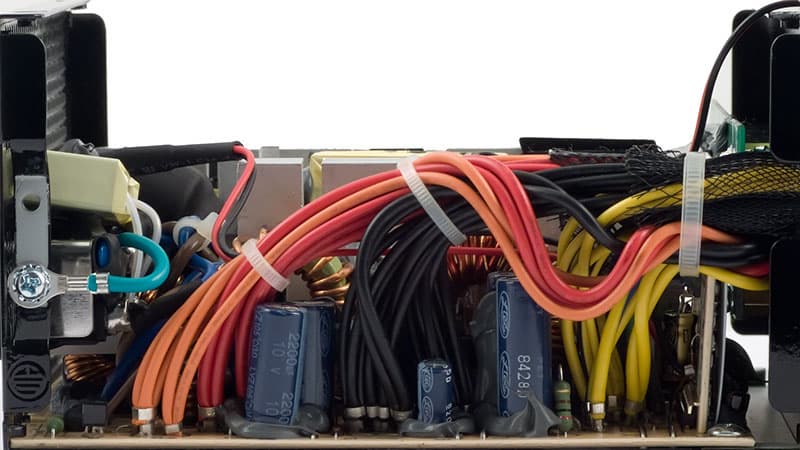

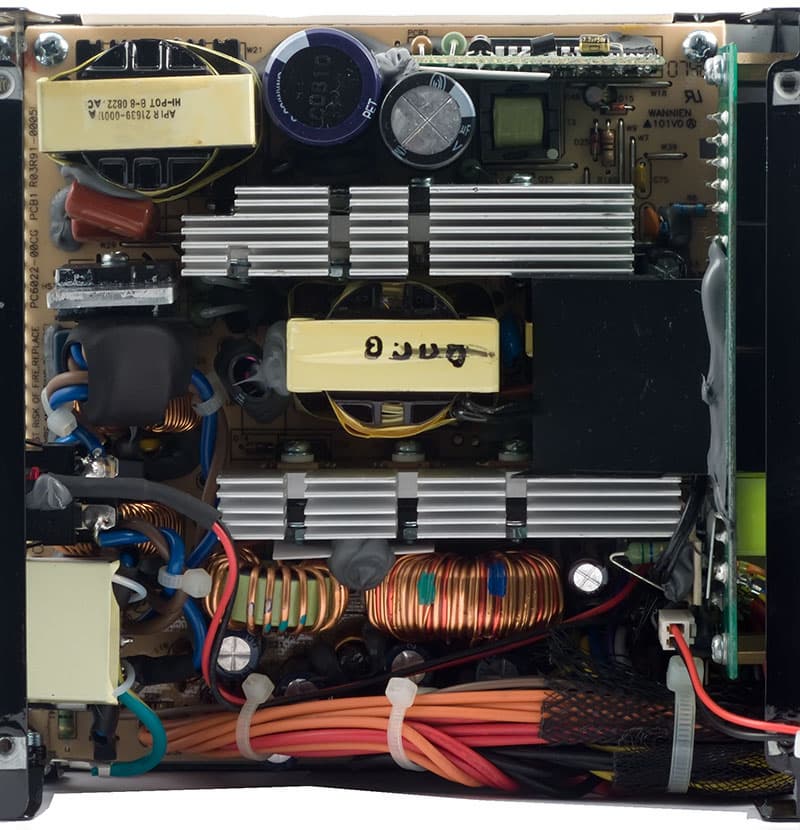

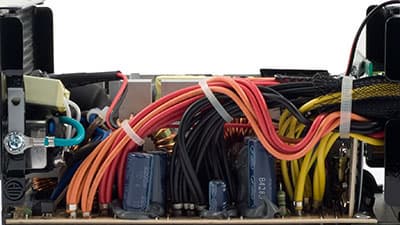

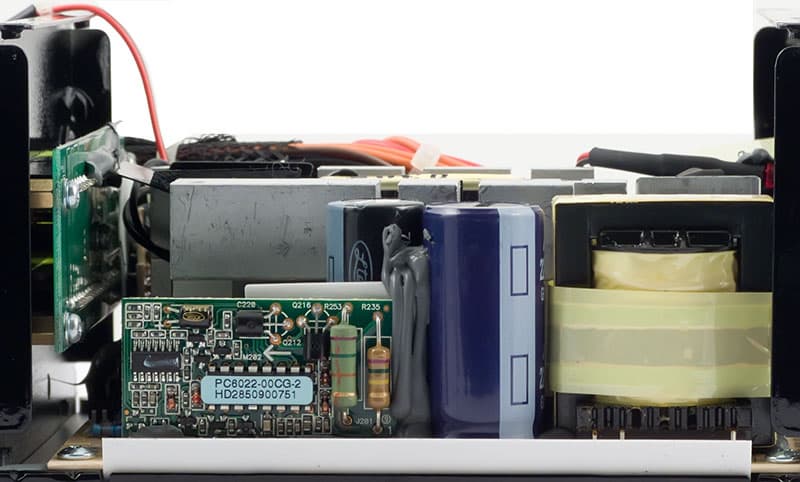

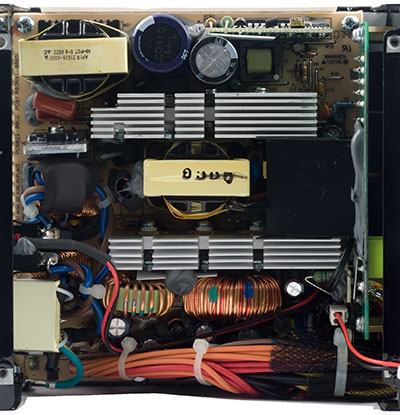

Основные полупроводниковые элементы установлены на небольшие радиаторы с мощным основанием толщиной 6 мм и высотой 20 мм. Блок входных диодных сборок также установлен на алюминиевую пластину толщиной 5 мм.

Тестирование электрических параметров

Первым этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на полуплоскости, ограниченной максимальной мощностью по шине 3,3&5 В — с одной стороны (по оси ординат), и максимальной мощностью по шине 12 В с другой стороны — (по оси абсцисс). В каждой точке измеренное значение напряжение обозначается цветовым маркером в зависимости от отклонения от номинального значения:

  • насыщенный зеленый — 1% (отлично, 5 баллов);
  • светло-зеленый — 2% (очень хорошо, 4 балла);
  • желтый — 3% (хорошо — 3 балла);
  • оранжевый — 4% (удовлетворительно — 2 балла);
  • красный — 5% (плохо, но в пределах нормы — 1 балл);
  • белый — более 5% (неудовлетворительно — 0 баллов).

По результатам теста выставляется оценка за качество электропитания, как на полуплоскости в целом, так и в наиболее актуальном рабочем диапазоне, за который мы приняли прямоугольник, левый нижний угол которого имеет координаты (50;40), а верхний правый угол — координаты (200;60). Данный диапазон представляется наиболее актуальным для домашнего пользователя.

Оценка выставляется по худшему цвету (отклонению), при условии, что массив точек данного цвета имеет размер минимум 3×3. Для выставления интегральной оценки, полученные баллы суммируются с использованием дополнительных коэффициентов, отражающих актуальность каждого напряжения в современном системном блоке:

  • коэффициент для 12V — 4×;
  • коэффициент для 5V — 2×;
  • коэффициент для 3,3V — 1×.

Формула расчета выглядит следующим образом:
INTRATING=(O12×K12+O5×K5+O3×K3)/(K12+K5+K3), где:

  • O3,O5,O12 — оценки для линий 5, 12 и 3,3 В;
  • К3, К5, К12 — вышеуказанные коэффициенты.

Cooler Master Real Power M 620 (RS-620-AASA-A1)









  3,3V 5V 12V Общая
По всей полуплоскости очень хорошо неудовлетворительно удовлетворительно 2,29 (удовлетворительно)
В рабочем диапазоне отлично очень хорошо очень хорошо 4,14 (очень хорошо)

Значения напряжений 5 В и 12 В выходят из диапазона допустимых значений, но только при граничных значения мощности нагрузки, так что в реальной системе с подобным поведением блока питания столкнуться маловероятно. В рабочей зоне значения всех напряжений имеют отклонение в пределах двух %, что можно признать хорошим показателем.

Следующим этапом является определение реальной системной мощности блока питания, то есть той мощности, которой можно воспользоваться при эксплуатации реального системного блока, а не только при подключении к тестовому стенду.

Определяется данный параметр путем суммирования реальной максимальной мощности по шине 12 В и мощности 42 Вт по шине 3,3&5 В, конечно, при условии, что значения напряжений остаются в пределах нормы.

В нашем случае реальная системная мощность составила — 558 Вт. Это приличный результат для блока питания с заявленной максимальной мощностью 620 Вт.

Очередной этап тестирования заключается и измерений полной мощности, подведенной к блоку питания, активной мощности, потребленной им и расчете коэффициента полезного действия и коэффициента мощности.

Коэффициент полезного действия в среднем по всему диапазону мощности составил около 80 %, что является довольно средним показателем. При этом КПД в диапазоне от 50 до 250 Вт составил около 78,2 %. Коэффициент мощности у данного блока питания составил в среднем 87,8 %, что является довольно низким показателем для БП, оснащенных активным корректором коэффициента мощности.

Измерение уровня шума

Измерение проводится в соответствии с нашей методикой, при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 22 дБА. Во время измерения все электроприборы в комнате отключаются.

Уровень шума находится на достаточно низком уровне при работе на мощности до 350 Вт включительно. Блок питания не бесшумен, но услышать, как он работает, можно только при очень низком уровне фонового шума в помещении и сравнительно небольшом расстоянии до вентиляционной решетки блока питания.

При повышении мощности нагрузки вентилятор увеличивает свои обороты, что приводит к заметному повышению уровня шума. На мощности 430 Вт уровень шума от блока питания находится на среднем уровне.

Рейтинги и коэффициенты

Для удобства сравнения и оценки протестированных моделей БП мы решили ввести систему рейтингов и коэффициентов. С рейтингом мощности или с реальной системной мощностью мы познакомились чуть выше, во время первого этапа тестирования, поэтому не будем повторяться и лишь скажем, что он равен 558 Вт.

Коэффициент маркетинговой корректности (КМК) — показывает отношение рассчитанного нами рейтинга мощности к некой величине, указанной в наименовании (модели) блока питания и подразумевающей максимальную выходную мощность данного блока питания.

В данном случае КМК = 558/620 = 0,9
Это очень хороший показатель, близкий к единице.

Коэффициент экономической целесообразности (КЭЦ) показывает отношение рассчитанного нами рейтинга мощности к средней розничной цене по городу Москве, по данным прайс-ру, то есть, проще говоря, мы получаем коэффициент, показывающий эффективность вложения одного доллара (рубля) в ваттах. Соответственно, чем он выше, тем лучше.

В данном случае средняя цена на момент тестирования составила 98$, соответственно КЭЦ = 558/156 = 3,58 Вт/доллар

Результат является достаточно низким, правда, он выше, чем у протестированного ранее блока питания Cooler Master Silent Pro M 500, у которого КЭЦ был равен менее 3 Вт/доллар. Таким образом, можно сделать вывод, что блок питания явно переоценен розничными продавцами.

Итоги

Основными достоинствами блока питания являются: низкий уровень шума, большое количество разъемов и хорошая масштабируемость в зависимости от потребностей в данный момент времени. Электрические параметры блока питания весьма средние, но в рабочем диапазоне она находятся на вполне приемлемом уровне.

При розничной стоимости более $120 данный продукт будет мало востребован на рынке, так как в техническом плане он не имеет превосходства над основными конкурентами, а большое количество разъемов нужно далеко не всем пользователям. С точки зрения уровня шума при работе, данный блок питания имеет достаточно хорошие показатели, хотя и не является лидером в этом направлении.
